Армирование ленточного фундамента: виды, схемы, чертежи

Универсальный ленточный фундамент чаще остальных используется в частном домостроении. Он прекрасно справляется со всеми нагрузками. Поэтому его можно закладывать и под дом, и под служебные постройки. Ключевым условием прочности конструкции является правильно изготовленный и установленный армирующий каркас.

К армированию ленточного фундамента надо подходить с позиции правильного подбора самой стальной арматуры. В плане ее диаметра и количества нарезанных под определенную длину стержней. Поэтому очень важно еще на стадии проектирования дома рассчитать выше обозначенные показатели. Грамотно составить схему армирования.

Правильное армирование ленточного фундамента – это правильно выбрать арматуру. А значит, надо разобраться в сортаменте этого строительного материала. Классификация арматуры – это несколько типов и видов, которые отличаются друг от друга технологией производства и внешними структурными данными.

По типу производства

  • Горячекатаная с маркировкой «А»;
  • Холоднодеформированная с обозначением «Вр»;
  • Катанная «К».

По форме рисунка

  • С кольцевым профилем;
  • Серповидным;
  • Комбинированным.

Так вот, когда делают каркас для ленточного фундамента, используют арматуру горячекатаную с серповидным или комбинированным профилем. Конечно, качество фундаментного основания для дома во многом будет зависеть от количества прутков в армирующей решетке и от диаметра выбранной арматуры. Поэтому очень важно правильно провести расчет и того, и другого показателя.

Расчет армокаркаса

Правила армирования ленточного фундамента основываются на схеме сборки каркасной конструкции. Она делится на три вида арматуры, уложенной в разных плоскостях.

Рабочее армирование

Это арматурные стержни, расположенные вдоль траншеи. Они устанавливаются в несколько рядов по высоте, количество которых зависит от глубины заложения самого фундамента. Количество прутков, расположенных в горизонтальной плоскости, зависит от ширины фундаментной траншеи. К примеру, если глубина фундамента составляет 1 м, то при использовании арматуры диаметром 8 — 14 мм, их укладывают в 2 — 3 рядов. Что касается ширины, то при данном показателе в полметра устанавливается два ряда арматурных прутков.

Вертикальное

Это вертикально установленные стержни, которые между собой скрепляют прутки рабочего армирования, за счет чего получается основная сетка армокаркаса.

Поперечное

Это отрезки арматуры, которые между собой скрепляют две или несколько сеток, установленных в опалубку ленты фундамента. По сути, это поперечные стяжки, которые обеспечивают совместную работу армирующих решеток.

Есть определенные нормы армирования монолитных ленточных фундаментов, в которых определены нормативы размерных показателей арматуры.

  1. Для поперечного армирования используются стержни не меньше 6 мм в диаметре.
  2. Вертикальные стержни выбираются по диаметру в зависимости от глубины заложения фундаментной конструкции. Если глубина не превышает 80 см, то применяются стержни диаметром не меньше 6 мм. Если глубина превышает данный показатель, то не меньше 8 мм.
  3. Что касается прутков рабочего армирования, то здесь используется специальная формула расчета:

D=S x 0,001, где S – это площадь сечения фундамента, а D – это суммарный диаметр всех стержней, расположенных в продольном направлении.

При этом есть одно условие. Если длина рабочего армирования не превышает 3 м, то минимальный диаметр для армокаркаса ленточного фундамента будет составлять 10 мм. Если длина превышает 3 м, то минимальный размер – 12 мм.

Теперь, чтобы рассчитать, сколько для армирования ленточного фундамента потребуется прутков в продольном направлении, и каков у них диаметр, необходимо ознакомиться с сортаментом горячекатаной арматуры. К примеру:

  1. 4 прутка 8 — миллиметровой арматуры – это 2,01 см².
  2. 6 прутков – это уже 3,02 см².
  3. 10 прутков 14 — миллиметровых стержней – это 15,39 см².
  4. Такое же количество у 12 — миллиметровой – 11,31 см².

Эти показатели есть в таблицах СНиПов и сортаментов арматуры. Они очень удобны в плане выбора именно количества и диаметра.

При сборке арматуры в каркас для ленточного фундамента важно не забывать, что ошибки при армировании обязательно приведут к растрескиванию фундаментной конструкции. Поэтому при сборке нельзя забывать о мелочах. К примеру, когда соединяются в углах траншей два смежных решетчатых каркаса, надо обязательно учитывать усиления их соединения.

А это дополнительные хомуты, проволока и крючки, с помощью которых не просто проводится соединение, с их помощью усиливается сама конструкция армокаркаса. А ведь по углам здания фундамент претерпевает самые большие нагрузки и разряжения.

Видео

Полезное видео про армирование ленточного фундамента.

Схема

Схема армирования ленточного фундамента – это точное расположение в пространстве продольных, вертикальных и поперечных стержней, собранных в одну конструкцию. Чтобы было понятно, рассмотрим классическую схему, как самую простую. Вот она показана на фото ниже.

В СНиПе под номером 52 — 01 — 2003 четко оговаривается, как проводят укладку арматуры в ленточный фундамент, с каким шагом в поперечном и продольном направлении.

Вот несколько позиций из этого документа.

  • Шаг укладки стержней зависит от диаметра арматуры для ленточного фундамента, размеров гранул щебня, способа укладки бетонного раствора и его уплотнения.
  • Шаг рабочего армирования – это расстояние, равное двум высотам сечения армирующей ленты, но не более 400 мм.
  • Поперечное армирование – это расстояние между прутками не более половины ширины сечения, но не более 300 мм.

Еще раз обратите внимание на фотографию. Размеры самой конструкции – это не размеры фундаментной ленты. Все дело в том, что каркас должен располагаться внутри тела фундамента, поэтому тем же СНиП четко оговорено, что расстояние от краев плоскостей фундаментной ленты до арматуры не должно быть меньше 5 см.

Именно этот размерный показатель берется за основу, когда рассчитываются размеры сечения каркасной системы. К примеру, если ширина фундамента равна 50 см, то длина поперечных элементов каркаса будет равна 40 см. Если глубина заложения равна 1 м, то вертикальные прутки подрезаются в длину по 90 см. Это максимальные показатели длин, они могут быть меньше.

По чертежам армирования ленточного фундамента легко можно обозначить габаритные размеры конструкции. Но надо правильно расположить каркас внутри траншеи и опалубки. С боков будет видно, как располагать, на каком расстоянии от поверхностей опалубки. Сложнее с дном траншеи. Поэтому на дно устанавливаются подпорки высотою 5 — 10 см, на которые армокаркас и укладывается.

Армирование углов ленточного фундамента – это отдельная тема, ведь углы нагружаются больше всего. Поэтому здесь проводится усиление конструкции разными способами. К примеру, дополнительно укладываются в горизонтальной плоскости хомуты из арматуры, скрепляемые с каркасом проволокой.

Второй вариант – сделать выпуск стержней каждой конструкции, расположенной в отдельных смежных траншеях, и согнуть их под прямым углом, чтобы завести в соседние траншеи для скрепления с соседним арматурным каркасом. Есть и другие способы.

Правила

Технология армирования ленточного фундамента основана на точном расчете всех элементов конструкции с учетом диаметра арматуры и схемы ее сборки.

С расстояниями и схемой разобрались, теперь можно переходить непосредственно к сборочному процессу. Сложнее всего, если стоит задача соединения арматуры хомутами, которые используются в качестве поперечного крепления армирующих решеток. Изготовить хомуты не всегда просто, особенно, если они сложной формы.

Поэтому тем, кто собирается сделать армирование фундамента своими руками, рекомендуется не изгибать арматурные стержни, а просто нарезать их по необходимой длине, которая соответствует расстоянию между сетками. Сами армирующие решетки собираются на ровной площадке, где их подрезают под размер и соединяют между собой вязальной проволокой. Как было сказано выше, с учетом шага установки стальной арматуры.

Если ширина траншеи позволят, то сборку можно проводить прямо по месту внутри опалубки. Для этого:

  1. Выставляется расстояние от поверхностей опалубочной конструкции до армированного каркаса.
  2. В местах соединения траншей на опалубке с учетом расстояний вкручиваются саморезы или забиваются гвозди.
  3. Между ними натягиваются бечевки, которые покажут места расположения рабочего армирования.
  4. Теперь по натянутым бечевкам в землю (песчаную подушку) с учетом шага установки вбиваются вертикальные стержни. В принципе, все вбивать нет надобности, главное – необходимо такое количество, с помощью которого можно удержать прутки рабочего армирования. Поэтому вбиваются с шагом, равным трем или четырем расчетным шагам.
  5. Теперь на расстоянии 5 — 10 см от днища к вертикальным пруткам привязываются горизонтальные стержни. Очень важно, чтобы они располагались точно в горизонтальной плоскости.
  6. Далее точно так же, но только с учетом отложенного расстояния 5 — 10 см от поверхности фундамента, устанавливаются прутки рабочего армирования, которые крепятся проволокой к вертикальным стержням.
  7. Остается только уложить между решетками поперечные отрезки арматуры и скрепить их вязальной проволокой.

Вот такое простое руководство (пошаговая инструкция) схемы армирования ленточного фундамента. При кажущейся простоте, это на самом деле трудоемкая работа, на которую уйдет не один день. Проще собрать решетки на земле. Затем установить их в траншеи и опалубку на подставки. Выставить по вертикали и закрепить между собой поперечными стержнями.

Правда, если сторона фундамента длинная, то и решетка получится не короткая. А значит, весить она будет прилично, так что поднять и опустить ее в проем между элементами опалубки будет трудно. Потребуются или несколько помощников, или подъемная техника.

Армирование подошвы

Чтобы увеличить несущую способность фундаментной ленты, в ее конструкцию проектом закладывается подошва. По сути, это расширенный ленточный фундамент, расположенный под основной конструкцией. Она позволяет увеличить площадь основания, что приводит к снижению нагрузок на грунт. То есть, фундамент становится более устойчивым.

Как сделать армирование подошвы ленточного фундамента – вопрос, который волнует многих начинающих строителей. В принципе, здесь все то же самое. Единственное – это уменьшение расстояния между элемента каркаса до 20 см. При этом монтаж конструкции производится в опалубку под подошву, то есть:

  1. Собирается опалубка под подошву.
  2. В нее устанавливается армирующий каркас.
  3. Монтируется каркас под основную конструкцию, скрепляя его проволокой с нижним армокаркасом.
  4. Собирается опалубка под основную ленту.

Обычно такая конструкция используется для заглубленного фундамента. Чтобы внутри траншеи было легко работать, ее ширину делают на один метр больше. Это увеличение объема земляных работ, но другого выхода нет. Ведь установить на большую глубину металлическую конструкцию с дополнительной установкой деревянной опалубки требует размаха. В этом случае сборку армокаркаса проводят вне опалубки. Внутри только производится привязка нижнего армирования с верхним.

Углы

Подходить к правильному армированию углов ленточного фундамента надо с позиции усиления углов. Выше уже упоминалось, что существует несколько методов (способов), с помощью которых производится соединение двух арматурных конструкций в смежных траншеях. Давайте рассмотрим один из самых простых вариантов, как возможность проведения армирования ленточного фундамента своими руками.

Обязательно ли армировать ленточный фундамент в углах по — особому? Ответ только положительный. Посмотрите на фото выше позиция «а», где показана самая простая схема связки двух смежных конструкций. В ней показано, что согнутые под 90° концы стержней рабочего армирования заходят в смежную опалубку. Там они соединяются с прутками продольных элементов.

В этих местах создается нахлест, который гарантирует высокую прочность стыковки. При этом согнутые стержни арматуры сами по себе создают высокую соединительную прочность двух смежных бетонных конструкций.

Вопрос о необходимости армирования мелкозаглубленного ленточного фундамента (МЗЛФ), задается часто. Чтобы расставить все точки над «i», поясним некоторые моменты, которые обозначены в СНиПах.

  1. Если сооружается одноэтажное здание высотою не более 10 м с пониженной степенью ответственности на любых грунтах. Армировать фундамент нет необходимости.
  2. При сооружении зданий выше 10 м при нормальном втором уровне ответственности. А это жилые и общественные здания с несколькими квартирами. Армирование проводить надо обязательно. При этом шаг расположения армирующих рядов составляет не менее 20 см.

В проектах конструкций легких строений часто указывается способ армирования в виде закладки одной сетки по типу плитного фундамента. Это в корне неверно, потому что по центру ленточного фундамента (даже малозаглубленного) нагрузки незначительны. Они располагаются по краям ленты.

Именно поэтому рабочее армирование является главным в плане несущей способности. Именно поэтому стержни располагаются от краев бетонной конструкции на расстоянии 5 — 10 см, а не 30 или 40. Именно они имеют самый большой диаметр по сравнению с вертикальными и поперечными элементами.

Заключение по теме

Итак, разбираясь в теме, как правильно надо армировать ленточный фундамент своими руками, становится понятным, что это не просто арматура, собранная в решетчатую конструкцию. Это строгая схема сборки подобранных по диаметру и длине арматурных стержней и уложенных с определенным шагом. То есть, нельзя на глаз делать армокаркас. Все в нем должно быть в точном соответствии с расчетами и нормами. При этом очень важно правильно провести связку, а не сварку.

Вопрос, нужно ли армировать ленточный фундамент, давно уже никто не задает. Армировать надо обязательно с учетом вышеописанных расчетов, нюансов и технологий сборки. Не забываем правильно выбирать саму стальную арматуру.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

osnovapoddom.ru

Монолитный армированный фундамент: этапы выполнения

Перед тем как начинать строительство, необходимо выяснить, какого типа будет почва, на которой планируется возводить ленточный монолитный фундамент.

Схема устройства монолитного фундамента.

Для любого из сооружений сроки эксплуатации будут в первую очередь зависеть от прочности несущей конструкции. Критерии, которые оказывают на долговечность строения первостепенное влияние, — это в первую очередь качество материалов, используемых для постройки основания, надежность сооружения, хорошая гидро- и теплоизоляция, а также правильный выбор типа основания.

Что представляет собой монолитное ленточное основание?

Схема ленточного фундамента с опорной подушкой.

В основном устройство подобных фундаментов планируется для таких строений, где в сооружении участвуют достаточно тяжелые материалы, вроде кирпичей, бетона, камня, самана и т.д. У такого типа несущих конструкций не только повышенная прочность, но и большая надежность, для усиления которой можно использовать арматуру. При этом стоимость сплошного монолитного фундамента достаточно велика, равно как и необходимое для его возведения количество стройматериалов. Имеет смысл применять такой фундамент лишь в том случае, когда он не является заглубленным: это не потребует значительного увеличения трат. В особенности такой выбор актуален при постройке домов, где запланированы цокольные или подвальные помещения, строений, которые установлены на плите, для дома с подвалом.

Монолитный железобетонный фундамент рассчитывают не только на основании показателя плотности грунта на участке для строительства. У будущего основания ширина будет определяться с учетом ожидаемой нагрузки на плиты, а она, в свою очередь, зависеть будет от того, какова толщина стен у будущего строения, какое количество этажей, планируется ли в постройке сооружение подпольных помещений или дом будет без подвала. Армированный фундамент считается более надежным основанием, при расчетах надо рассмотреть и арматуру.

Архитектура дома иногда предполагает использовать сплошной монолит в виде железобетонной плиты или коробки на всю площадь сооружения. Случается, что применяется уплотнение несущих конструкций на сваях с использованием комбинированной набивки. Расчеты, как правило, проводятся по отрезку в 1 м, поскольку нагрузка ожидается примерно одинаковой по всей длине конструкции.

Вернуться к оглавлению

Как рассчитать ленточный фундамент?

Схема монтажа ленточного фундамента.

При выполнении строительства такой несущей конструкции сперва надо выбрать, на какое расстояние должен быть заглублен ленточный фундамент. Этот показатель для каждого из участков индивидуален. Сначала выполняется двухметровый шурф, который поможет определить структуру и качество грунта, глубину, на которой залегают подземные воды, уровень промерзания. В данном случае общим ориентиром является степень пучинистости почвы. При грунте непучинистого типа фундамент для дома, коттеджа обустроить возможно на любой глубине вне зависимости от уровня промерзания.

Глубину для пучинистых грунтов определить будет немного сложнее, кроме того, потребуется дополнительное проведение нескольких корректировок. При размещении уровня подземных вод на отдалении 2 м и более от поверхности можно отлично установить и мелкозаглубленное основание. Если этот показатель немного выше 2-х м, дополнительно производится заглубление ленточного монолитного фундамента на ¾ расчетной высоты промерзания грунта. Если подземные воды выше даже этой отметки, потребуется залить монолитное ленточное основание на эту глубину, если не большую.

При определении необходимой глубины залегания несущей конструкции следует задуматься о подборе материала, из которого планируется изготовить фундамент. Для заливки такого основания можно воспользоваться бутобетоном, бутовой кладкой. Для бутовой кладки можно брать камни любой неровной формы. Надо учесть и возможное армирование.

Схема армированного монолитного ленточного фундамента.

У ленточного фундамента ширина должна составлять не меньше 0,5 м. По технологии заливки предполагается ширина ленты, которая превысит толщину будущих стен на 5-10 см. Чем глубже при этом заложено основание, тем больше становится разница между стеной и лентой. Для правильной закладки ленточного фундамента на глубину 1 м под одноэтажные здания понадобится выполнять плиты шириной на 25 см больше, чем ширина стены.

Монолитное основание из бутобетона размеры должно иметь не меньше 35 см. У этого основания имеются и множественные достоинства: обустроить такое можно на любом типе грунта, а при возведении ожидается меньше сложностей. Однако при устройстве несущей конструкции данного типа наблюдается чрезмерный расход бетона. Для возведения такого фундамента в виде плиты понадобится опалубка, которую следует устанавливать в траншею. После этого и начинается собственно заливка.

Вернуться к оглавлению

Ленточный монолитный фундамент: этапы выполнения

Схема ленточного утепленного мелкозаглубленного монолитного армированного фундамента.

Перед тем как начинать закладку основания, для него понадобится вырыть траншею в соответствии с планом. При выкапывании очень желательно, если для стенок будет максимально сохранена их прочность. Лучше всего это удается, как правило, на связных почвах: так возможно сделать стенки практически вертикальными, представляющими в разрезе трапецию или прямоугольник, которые возможно будет использовать как опалубочную конструкцию для плиты. Иногда наибольшая глубина готовящихся траншей будет увеличиваться на 1-1,5 м, в зависимости от типа почвы.

Заливая монолитный ленточный фундамент, если ему предстоит армирование, необходимо как следует защитить его от влаги, чтобы арматуру не затронула ржавчина. Прежде чем выполнять армирование, следует обустроить прилегающие участки, при рытье траншеи земля должна выбрасываться на нагорную сторону. В соответствии с нижними отметками на чертеже производится выбор грунтовых масс. Если в предварительном плане дома предусмотрен водоотвод, надо учесть и это.

Если армирование бетона выполняется самостоятельно, арматуру можно монтировать вместе с опалубкой. Арматуру скреплять между собой сваркой или связыванием. Правильное армирование способно увеличить срок службы фундамента. Если выполняется армирование, каркас, для которого используют арматуру, должен быть как минимум из 2-х рядов вертикально расположенных прутьев.

Схема расчета ленточного фундамента.

При возведении монолитного фундамента понадобится использовать распорки, стойки и щиты в заранее вырытых траншеях. Обустройство опалубки при строительстве на глинистых почвах в особенности актуально. Если несущая конструкция заливается на большой глубине, щиты опалубки можно переставлять. При этом должны непременно учитываться правила, по которым при бетонировании образуются холодные швы и рабочие швы.

При устройстве сборно-монолитного ленточного фундамента блоки следует укладывать на предварительно уложенный бетонный раствор. Обустройство сборного фундамента проводится в несколько этапов. Бетонные блоки изготавливаются заводским способом: их надо погрузить в транспорт и перевезти на предназначенный для строительства участок. Выгрузку блоков производят при помощи строительного крана. Впоследствии кран пригодится и при закладке несущей конструкции: каждый из блоков приподнимается над землей и устанавливается на подготовленное для него место.

Устраивая бутовое основание, подготовленные камни следует укладывать в раствор точно по размерам. Сортировки им не потребуется, бетон не нуждается в обязательной перевязке получающихся швов. Если предполагается, что заливка бетонной смеси будет прервана на 6 часов или более, слой верхних камней залит должен быть лишь наполовину. Заново начинать работу надо будет с применением раствора, который позволит погрузку камней без утрамбовывания. В этом случае несущая конструкция возведена будет в соответствии со СНиП.

Сооружая армированный фундамент, конструкцию опалубки снимать надо через 1-1,5 недели. Готовые бетонные плиты надо время от времени смачивать водой, а в жаркую погоду накрывать мешковиной или рогожей. В ходе работ должна быть проведена тепло- и гидроизоляция при помощи материалов, которые изготовлены из битума или его составляющих. Это нужно для того, чтобы постройка полностью соответствовала требованиям ГОСТ.

Вернуться к оглавлению

Достоинства и недостатки монолитной ленты

Основной минус при использовании монолитной плиты — это ее немаленькая стоимость. К тому же на просадочных почвах, таких как плывуны или торф, данный вариант невозможен. Для них понадобится использовать какой-нибудь другой вариант для устройства несущей конструкции: к примеру, выполнить основание на столбах.

И все же ленточный фундамент имеет множество неоспоримых преимуществ перед прочими несущими конструкциями. Заглубленные ленточные плиты в техническом плане представляют собой проверенный временем и достаточно неплохой вариант обустройства основания, особенно если его армировать. Выполненное армирование позволяет возводить на основании массивные строения, которые способны простоять довольно долго. Немаловажно и то, что ленточный фундамент можно устраивать произвольной формы, что очень облегчает армирование.


moifundament.ru

Фундамент ленточный монолитный армированный, его технология и стоимость

Для строительства дома, будь то маленькое здание из легких материалов (дерево, СИП-панели) или коттедж большой площади из нескольких этажей, который будет сделан из кирпича или блока, необходимо правильно выбрать основание. Классическим и наиболее распространенным считается фундамент ленточный монолитный армированный: он рассчитан на достаточно большие нагрузки, делается по достаточно простой схеме, а затраты на его укладку сравнительно невелики. Такой фундамент подходит для зданий различной площади, этажности и материалов, его можно заливать в большинстве регионов страны, преимущественно в теплое время года (последние месяцы весны, лето и начало осени).

Как выглядит ленточный фундамент-монолит?

Такое основание представляет собой железобетонную ленту, которая пролегает по периметру будущего дома, а также под несущими стенами. Ее толщина и глубина залегания зависят от ряда факторов:

  1. Тип грунта, на котором ведется строительство.
  2. Степень промерзания почвы в холодное время года. Ленточный монолитный армированный фундамент может быть как мелкозаглубленным, так и глубокозаглубленным.
  3. Конструктивные особенности здания (материал стен и кровли, число этажей, планировка дома и т.д.).

Зачем необходимо проводить армирование монолитного ленточного фундамента?

Армированием называется создание сетки из арматуры, которая состоит из прутьев, скрепленных между собой проволокой, и которую погружают в ленточное основание в процессе заливки бетона. Арматура находится посередине ленты, ее основное назначение – укрепление бетона, который в чистом виде склонен к растрескиванию и дальнейшему разрушению. Арматурный каркас монолитного ленточного фундамента делается из прутьев диаметра 10-15 мм, которые являются основными, и прутьев в 5-7 мм, которые связывают их между собой. От поверхности бетона арматура должна находиться на глубине в 5-7 см. Расстояние между связующими прутьями может составлять от 30 до 60 см. Все эти данные пригодятся для расчета арматуры для монолитного ленточного фундамента, который также зависит от параметров самого дома, а также климатических условий (в более морозных регионах рекомендуется делать усиление основания под дом как можно тщательнее, так как холода наиболее всего способствуют появлению трещин).

Сколько в среднем стоит ленточное основание с армированием?

Цена монолитного ленточного армированного фундамента включает в себя стоимость арматуры, бетона, опалубки для заливки, их транспортировки, а также аренды тяжелой техники и найма рабочих, если основание будет залито строительной бригадой. Если же делать фундамент своими руками, то на двух последних пунктах можно сэкономить.

Выводы

При строительстве дома в один или несколько этажей, в котором будет подвальное или цокольное помещение, при возведении на непучинистом грунте отлично подойдет ленточный фундамент-монолит. Армирование сделает его устойчивым к атмосферным воздействиям и разрушительным эффектам, а возможность возведения дома любого типа и планировки позволит воплотить в жизнь практически любой дизайнерский план. При заливке ленточно-монолитного армированного фундамента можно сэкономить как на материалах (в сравнении с плитным основанием), так и на работе (рытье котлована). При правильном создании подушки, системы дренажа для отведения лишних грунтовых вод и заливке основание дома будет крепким и долговечным, что, в свою очередь, влияет на устойчивость и срок службы самого дома.

Видео про армирование ленточного фундамента:

betonzone.com

Армирование ленточного монолитного фундамента

Армирование ленточного монолитного фундамента
Бетон – это не пластичный материал, работающий в основном только на сжатие.
В случае оказания на бетон растягивающих усилий, он начинает трескаться и разрушается. Сила морозного пучения в зимний период оказывает серьёзные разрушающие воздействия на основания фундамента.
Предотвратить процесс разрушения и растрескивания бетона фундамента помогает его усиление с помощью армирования. Растрескивание фундамента происходит в зонах растяжения бетона. Максимальное количество арматуры укладывают именно в зонах растяжения. Сталь в отличие от бетона очень эффективно работает на растяжение и вместе с бетоном образует мощную несущую конструкцию, устойчивую к растягивающим и сжимающим нагрузкам.
Как правильно армировать ленточный фундамент
Армирование ленточного монолитного фундамента необходимо выполнять в местах, где возникают максимальные растягивающие усилия. Пиковые растягивающие усилия образуются на поверхности бетонного фундамента, поэтому арматурные стержни должны максимально близко располагаться к краям тела бетона, но при этом должен быть обеспечен защитный слой бетона равный 2-3см по боковым краям и до 5см сверху фундамента.
Бетонная конструкция в виде ленточного фундамента под воздействием нагрузок от здания сверху или от сил морозного пучения снизу, постоянно изгибается то вниз, то вверх. В результате этого верхняя и нижняя зона армирования ленточного фундамента выполняется из арматуры повышенного диаметра 12мм и более. Арматура, которую укладывают в зоны повышенных нагрузок, называется рабочей арматурой. В тех зонах фундамента, где нагрузки минимальны, устанавливают только поддерживающую арматуру, которая носит название конструктивная арматура. Рабочая арматура всегда должна быть ребристой, так как она максимально обеспечивает контакт с бетоном. Поддерживающая арматура в виде хомутов и стоек может быть гладкой и меньшего диаметра.
Так как ленточный монолитный фундамент имеет большую длину, но при этом маленькую ширину, то максимальные нагрузки в нём будут возникать только в продольном направлении, а поперечные нагрузки будут сведены к нулю. Соответственно, рабочую арматуру в ленточном фундаменте необходимо располагать в продольном направлении, а в поперечном ограничиться использованием гладкой конструктивной арматурой диаметром менее 10 мм. Можно конечно использовать везде рабочую арматуру одинакового диаметра, но это будет очень не дёшево.
Армирование углов ленточного фундамента
Максимальные деформации могут возникать не только в середине фундамента, но и в угловых его частях. Поэтому необходимо знать, как армировать углы фундамента.
Армирование в углах фундамента необходимо производить из заранее подготовленной гнутой рабочей арматуры, концы которой будут заходить в боковые стены фундамента. Технология армирования углов фундамента проста. После того, как основной арматурный каркас будет установлен, останется только с помощью вязальной проволоки закрепить нагнутые под 90 градусов угловые каркасы к продольным арматурным стержням. Усиливающие угловые каркасы должны заходить в тело стены минимум на 70 см. Также необходимо при установке угловой арматуры соблюсти защитный слой бетона равный снизу и сверху не менее 5см, а по бокам не менее 3см. Все арматурные стержни между собой крепят с помощью вязальной проволоки.
После установки арматурного каркаса выполняют монтаж стен опалубки. Опалубка может быть как инвентарной, так и деревянной. Деревянную опалубку собирают из досок, как правило, толщиной 40мм. Для того чтобы доска хорошо снималась после заливки фундамента и не впитывала в себя цементное молоко, всю внутреннюю её часть обрабатывают маслом или оббивают плёнкой. Перед заливкой бетона необходимо помнить о вентиляции цокольного помещения и установить асбестоцементные трубы в арматурный каркас, которые в дальнейшем будут играть роль продухов. Для заливки ленточного фундамента необходимо использовать бетон марки 200 и проверенных поставщиков бетона, которые не привезут бетон класса прочности ниже заявленного Вами.

myremdom.ru

Монолитный-ленточный фундамент своими руками - устройство, схема армирования

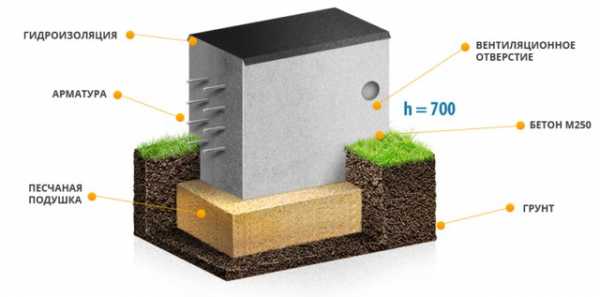

Монолитный фундамент – ленточный – являет собой цельную железобетонную платформу, проходящую по периметру строения и удерживающую все несущие стены и перегородки. Данный тип базиса отличается особой устойчивостью, благодаря чему и приобрел известность в загородном частном строительстве.

Варианты ленточных основ

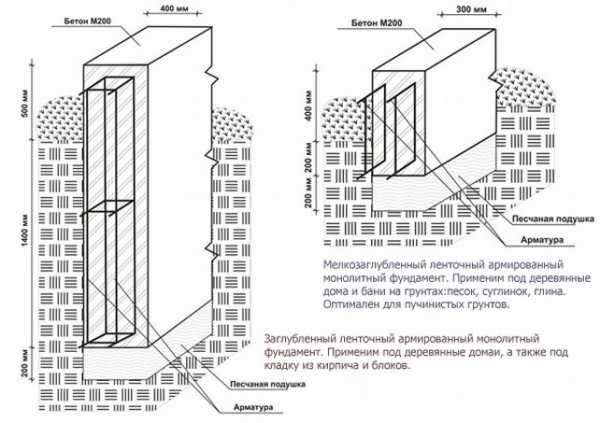

По глубине закладки выделяют два вида ленточных оснований:

  • Базисы мелкого заложения;
  • Заглубленные конструкции.

Мелкозаглубленные ленты устанавливают на стабильных, спокойных почвах под нетяжелые постройки – каркасные или деревянные дома, бани, сараи и т.д. Такие фундаменты заливают выше уровня промерзания грунта. Их глубина чаще всего бывает не более 0,7 – 0,8 м.

Заглубленные ленточные армированные монолитные фундаменты устраивают под массивные здания из кирпича или плит. Чаще всего они применяются на нестабильных грунтах, склонных к сезонному пучению. Основания данного вида закладывают ниже точки промерзания почвы на 0,1 – 0,15 м так, чтобы их подошва опиралась на твердый пласт грунта.

Преимущества и недостатки ленточных конструкций

Профессиональные строители и любители отмечают множество положительных качеств ленточных основ, среди которых:

  • Несложная техника монтажа;
  • Прочность;
  • Доступная цена в сравнении с другими типами фундаментов;
  • Возможность самостоятельной заливки;
  • Простая технология облицовки.

Помимо достоинств монолитным лентам присущи и отрицательные качества:

  • Невозможность устройства на почвах с близким прилеганием грунтовых вод;
  • Необходимость привлечения тяжелой строительной техники при закладке заглубленного типа;
  • Значительная материалоемкость.

Но, даже учитывая эти минусы, монолитные конструкции занимают первое место по частоте возведения на частных участках.

Технология возведения ленточного базиса

Перед закладкой основания очень важно изучить технологию его монтажа, даже если все работы будут выполнять профессионалы. Благодаря этому хозяин сможет контролировать процесс возведения, что станет гарантией качества готового базиса.

Устройство ленточного монолитного железобетонного фундамента производится в несколько этапов, таких как:

  • Разметка территории под застройку;
  • Работа с землей;
  • Утрамбовка дна траншеи и укладка подушки;
  • Устройство опалубки;
  • Армирование основы;
  • Укладка бетона.

Стоит внимательнее рассмотреть каждый этап, чтобы разобраться в тонкостях и учесть все нюансы.

Разметка территории под застройку и работа с землей

Первое, с чего стоит начать – это нанесение разметки. Для этого используются колышки и бечевка. В качестве колышков чаще всего применяют деревянные бруски, но специалисты рекомендуют брать обрезки арматурных стержней. Точно следуя проекту, стержни забивают в землю на глубину 15 см.

Далее используя рулетку, вымеряется длина каждой стороны и длины диагоналей. Длины сторон, лежащих друг напротив друга, должны быть одинаковыми, как и размеры диагоналей. Несовпадение длин диагоналей свидетельствует о неправильно выполненной разметке, в таком случае работу придется начать сначала. Только после того как размеры будут совпадать (это также значит, что все углы будущего фундамента прямые) можно приступать к разметке ширины котлована. Это делается аналогичным способом при помощи колышек и веревки.

После нанесения разметки начинаются земляные работы. Траншею выкапывают собственноручно или нанимают тяжелую технику (экскаватор). Рыть котлован – работа достаточно трудоемкая, однако наем спецтехники обойдется недешево.

Утрамбовка дна траншеи и укладка подушки

Стоит знать, что даже незначительные неровности и пустоты на дне и в стенках траншеи чреваты неравномерной усадкой основания и появлением в нем разрывов. Потому готовый котлован нужно выровнять и уплотнить. В этих целях его дно засыпается песком средней или мелкой зернистости, весь объем которого смачивают и уплотняют. Для лучшей утрамбовки используется известный каждому мастеру аппарат – виброплита. Ее можно взять в аренду или изготовить своими руками. Данное приспособление способно утрамбовать песчаную подушку на 0,15 – 0,2 м. Как раз такой пласт песка и нужно сыпать за раз. Если в проекте предусмотрена 30 см подушка, стоит укладывать ее в два подхода, засыпая и утрамбовывая слои по 15 см.

Иногда требуется укладка гравийно-песчаной подушки. В таком случае поверх утрамбованного песка засыпают пласт щебенки толщиной 15 см (крупность материала не более 60 мм), который тоже уплотняют.

Если все сделать правильно, почва выровняется и станет плотнее, а ее несущая способность возрастет.

Устройство опалубки

Опалубка – это каркас, используемый для придания формы будущему фундаменту. Для ее изготовления применяют различные материалы: фанерные или стальные листы, ориентированно-стружечные плиты или пластик. Но классическим вариантом является деревянная опалубка из досок, толщина которых равняется 4-5 см.

Древесину обязательно шлифуют с одной стороны, чтобы при застывании бетона не образовывались неровности. Далее доски соединяют и фиксируют гвоздями или саморезами, острые концы которых должны находиться с внешней стороны, иначе при демонтаже каркаса базис серьезно пострадает.

Готовую опалубку ставят по разметке, устанавливают подпорки и укосы. Это поможет каркасу удержать массу заливаемой бетонной смеси.

Армирование основы



Отличительная черта ленточной основы – ее строение: внушительная длина и небольшая ширина. Именно поэтому нагрузка от строения способна разрушить конструкцию поперек. Чтобы избежать этого и повысить прочность базиса применяют армирование.

Продольные арматурные стержни должны быть мощными и рифлеными, от 14 мм до 16 мм в диаметре. Поперечные пруты выступают в качестве стабилизатора продольных прутьев в пространстве, поэтому они могут быть гладкими и нетолстыми (диаметр от 6 мм до 8 мм).

Схема армирования достаточно проста. Вне зависимости от глубины заложения принято устанавливать два арматурных пояса – верхний и нижний. Стержни укладываются в сетку (расстояние между прутами определяется при расчетах), каждое место пересечения перевязывается металлической проволокой вручную или при помощи вязального пистолета.

Иногда стержни сваривают, но этот метод не приветствуется. Сваривание занимает меньше времени, чем обвязка, но соединение выходит чересчур жестким. Это пагубно влияет на качественные характеристики арматуры. Еще один минус – при нарушении бетонной прослойки и попадания в ее толщу кислорода в районе сварки сразу начнется коррозия арматуры. Поэтому обращаться к этому методу можно только в крайнем случае.

После установки арматурных поясов устраиваются вентиляционные короба и продухи.

Укладка бетона

При возведении массивного строения лучшим решением станет заказ доставки на участок уже готовой бетонной смеси. В таком случае произвести заливку удастся за день.

Если по финансовым или другим соображениям такой вариант не подходит, не стоит отчаиваться, ведь бетонный раствор можно изготовить самостоятельно. Единственное, нужно позаботиться о наличии на площадке бетономешалки – ручное смешивание материалов не сможет обеспечить бетону однородность и подходящую густоту.

Для укладки смеси нужны хотя бы три человека. Один из них будет отвечать за смешивание компонентов в бетономешалке, другой займется распределением готовой порции, третий же будет уплотнять бетон на залитом участке при помощи ручного или переносного погружного вибратора. Уплотнение вибратором производится для удаления воздушных прослоек и равномерного распределения бетона, что позволяет повысить стойкость готового фундамента.

Уход за залитой основой

Если возведение ленточного цельного основания производилось в жару, монолит обязательно нужно накрыть полиэтиленом или другим похожим материалом, чтобы предотвратить преждевременное испарение жидкости. Перед этим конструкцию можно полить водой.

Специалисты рекомендуют новичкам выдерживать средний установленный срок (28 дней) перед тем, как снимать опалубку и начинать устройство пола и стен.

Но случается, что сроки поджимают и необходимо как можно скорее завершить начатое. Поэтому стоит знать, что если температура воздуха держалась и продолжает держаться на отметке +20 градусов и более, то уже через четыре дня бетон затвердеет на 50%. Следовательно, на пятые сутки можно приступить к снятию деревянного каркаса и возобновлять строительные работы. Если отметка термометра держится на +10, опалубку можно снять только через 14-15 дней.

Но на самом деле лучше не рисковать и дождаться полного созревания бетона, ведь от запаса его прочности будет зависеть устойчивость и долговечность готовой основы.



На видео инженер-конструктор расскажет о монолитном-ленточном фундаменте

stroimtovarishi.ru

Ленточный фундамент — армирование, чертежи

Ленточный фундамент — один из самых простых и надежных видов оснований, которые только можно придумать. Одно строительное издание заявило, что ленточный фундамент, правда, с арматурой, может простоять не менее 200 лет. Как они это вычисляли и по какому такому хронометру, неизвестно, но то, что армированный ленточный фундамент — это надежно, факт. Главное, правильно выполнить армирование, чем мы сейчас и займемся.

Содержание:

  1. Зачем и чем армировать ленточный фундамент
  2. Арматура для фундамента. Какая лучше?
  3. Расчет арматуры для ленточного фундамента
  4. Как сделать армирование монолитного ленточного фундамента

Зачем и чем армировать ленточный фундамент

Если бы мы могли наверняка знать, каким нагрузкам будет подвержен наш фундамент через год, два, десять или двадцать лет, может, и не стоило бы его армировать. Дело в том, что расчетная нагрузка на фундамент носит довольно условный характер. Купили рояль в дом — нагрузка изменилась, поменялись силы и векторы воздействия. Возникло новое подземное течение — та же история. Фундамент где-то просел, а где-то поднялся. Поэтому, чтобы не зависеть от покупки роялей и прорванных соседских водопроводов, фундамент нужно армировать.

Сам по себе бетон не имеет такой пластичности, чтобы реагировать на любые изменения нагрузок. Для этого существует сталь, которая держит всю конструкцию основания вместе и может быть пластичной, при этом сохраняя жесткость, которой и должен обладать ленточный фундамент Армирование чертежи и схемы которого мы представим на странице, позволит сохранить основанию прочность, придать пластичность и не допустить растрескивания.

Арматура для фундамента. Какая лучше?

Особенного выбора в конструкционных арматурных изделиях нет, да он и не нужен. Стандартные прокатные прутья отлично справляются с армированием любого фундамента, а их толщина и схема расположения подбирается в зависимости от конструктивных особенностей основания. Какой бы арматура ни была, укладывают ее только по двум схемам:

продольное армирование происходит тогда, когда необходимо минимизировать нагрузки на растяжение, такая арматура укладывается снизу и сверху стяжки фундамента, для этого

  • используют прут марки А3 с рельефной поверхностью;
  • продольно-поперечное армирование выполняют тогда, когда от фундамента ждут всего, чего угодно, а особенно в тех случаях, когда его высота превышает хотя бы в некоторых местах 1,5 м.

Во втором случае применяют более мощную арматуру класса А1 из прокатного прута, связывая продольную с поперечной вязальной проволокой. Сварка при этом не применяется.

Расчет арматуры для ленточного фундамента

Здесь все просто. ГОСТы и СниПы фантазировать не дадут, а считаться с нормативами нужно обязательно. Перед тем, как заливать ленточный фундамент, необходимо свериться с нормами, а нормативы пишут, что взаимное расположение стержней арматуры зависит от того, какой марки использован бетон и от фракций заполнителя. Также большое значение имеет способ укладки и трамбовки. Рекомендуемое расстояние между прутьями арматуры при ширине фундамента 40 см — около 10 см при условии укладки четырех прутьев диаметром 8-10 мм. Горизонтальные прутья ГОСТ рекомендует располагать на расстоянии 30 см при той же ширине фундамента.

При вязке арматуры очень важно соблюдать расстояние до наружных поверхностей фундамента, до опалубки и подушки. Контролировать это можно несколькими способами, но проще всего — при помощи кирпичей. Необходимо следить за тем, чтобы металлические прутья не касались земли, иначе коррозия сведет на нет все усилия по армированию. Минимальное расстояние от прута до земли должно быть не менее 6-8см. Только после этого можно засыпать подушку.

Как сделать армирование монолитного ленточного фундамента

Это самый простой и академический случай, когда армирование проходит только по низу фундамента. Объясняется это тем, что заглубленный на глубину промерзания фундамент строят тогда, когда почва стабильна, а здание не предполагает наличие второго этажа. В этом случае армирование носит, скорее, страховочный характер. В этом случае используют арматуру А3 и гладкую А1 для поперечной вязки. Все размеры, которые указаны в нормативах, в этом случае остаются в силе.

В том случае, если грунт, на котором проводится строительство ненадежен, а нагрузка на фундамент выше, следует принимать более серьезные меры укрепления фундамента. В этих случаях принимают ширину фундамента в полтора-два раза больше, а при армировании поперечные прутья устанавливают по диаметру равные продольным. При этом вся конструкция связывается вязальной проволокой, применение сварки здесь тоже не приветствуется. Рекомендуется также увеличить количество горизонтальных прутьев, сократив расстояние между ними до 20 см.

Мы рассмотрели самые простые схемы армирования заглубленных фундаментов, которые прекрасно подойдут для забора на ленточном фундаменте, для легких конструкций и хозпостроек с перспективой увеличения нагрузки.

nashprorab.com

Армирование ленточного фундамента своими руками: технология и расчет

Поэтому необходимо изначально рассчитать, сколько арматуры нужно задействовать на конструкцию, а также учесть возможное проседание песчаной подушки под нагрузкой не только самого основания, но и несущих стен, перекрытий и крыши. Правильное решение – рассчитывать армирование для каждого фундамента индивидуально, исходя от условий на строительной площадке.

Как выполняется армирование монолитного фундамента

Железобетонные фундаменты монолитных конструкций бывают отдельными, ленточными и сплошными. Отдельные фундаменты строятся с акцентом в сторону колонн, плиты устанавливаются в несколько ярусов, а основание армируется с помощью сетки и стержневой арматуры сечением не менее 10 мм. Часто фундаменты могут отличаться и способом укладки бетона, ведь можно использовать механическую заливку готового раствора в опалубку с арматурой, а можно — секционный залив.

Если равномерности не получается достичь, что часто возникает при установке ленточного фундамента своими руками, тогда в местах стыковки бетонных блоков рекомендуется также сделать контрольное армирование или усилить зоны стыков.

Шаг армирования ленточного фундамента.

Мелкозаглубленные ленточные основания армируются в несколько ярусов, начиная непосредственно с опалубки. Тут используется арматура сечением не менее 12 мм, которую нужно соединить между собой способом сварки или жесткого соединения проволокой.

Технология армирования таких фундаментов предусматривает создание максимально жесткого соединения бетонных плит с целью устранить воздействие грунта и подземных вод и создать равномерное распределение нагрузок по всей площади перекрытия заглубленной конструкции.

Технология выполнения армирования заглубленного ленточного фундамента

Устройство и технология армирования.

Свойства любого бетона таковы, что он подвержен воздействию мороза и воды и со временем начинает трескать, терять свои несущие характеристики. Оптимальное решение устранить последствия воздействия негативных климатических явлений – это использовать арматуру.

Учитывая технологию создания любого монолитного мелкозаглубленного фундамента, где используется песчаная подушка и опалубка, то оптимальное решение в таких случаях – это использование каркасной арматуры ленточного горизонтального и вертикального спирального типов со средним шагом армирования.

Как правильно сделать армирование монолитного фундамента своими руками

Прежде всего, нужно помнить о том, что любое основание состоит с прямых линий и углов. Поэтому арматуру стоит использовать в зависимости от назначения, ведь основание может быть прямоугольной или квадратной формы. Размеры опалубки должны строго отвечать ширине подушки, в противном случае не получится добиться действительно надежного армирования.

Устройство опалубки предусматривает использование стальных прутов или толстой проволоки как минимум в два вертикальных ряда с шагом до 80 см.

В случае горизонтального армирования расчеты проводятся индивидуально и тут многое зависит от глубины погружения мелкозаглубленного фундамента. Как правило, пруты расположены с шагом 10-20 см, равномерно по всей ширине опалубки, соединены между собой сваркой или проволокой, люфт между соединениями должен быть минимальным или вообще отсутствовать. Шаг армирования при этом играет значительную роль.

Армирование ленточного фундамента – проводимые работы

  1. Расчет, сколько арматуры нужно использовать для вертикального и поперечного армирования несущей конструкции;
  2. Расчет силы давления фундамента на грунт, шаг армирования;
  3. Подбор типа арматуры, ее максимального сечения и способа соединения;
  4. Вырывается траншея по периметру будущего здания, на дно нужно обязательно засыпать песчано-гравийную подушку;
  5. Делается арматурная вертикальная опалубка. Устройство ее простое: с шагом 200 см втыкается арматура в землю, причем она должна стоять в строго рассчитанных местах и быть соответствующей высоты;
  6. К вертикальным штырям нужно привязать или приварить горизонтальную арматуру так, чтобы до поверхности фундамента оставалось не более 5 см. Выступы армирования допускаются, но небольшие. При желании, штыри можно опустить даже ниже уровня подушки и дополнительно положить слой проволоки непосредственно поверх подушки с целью создать более прочную опалубку.
Ленточный фундамент и армирование углов.

Некоторые строители, которые делают армирование своими руками, с целью достижения более жесткой конструкции используют осколки кирпича, металлолом, ржавую проволоку. Как показала практика, практически никогда правильно проложенная и соединенная арматура не была лишней — просто нужно к этой работе относиться с ответственностью.

Прямолинейное армирование основания – еще не гарантия качественного и надежного фундамента. Ведь даже создание несущей бетонной опалубки с установленной арматурой ниже уровня подушки не будет предохранять каркас от проседания через подвижки грунта.

В таком случае нужно соединить между собой прямые бетонные ленты.

Армирование углов ленточного фундамента заглубленного или мелкозаглубленного типов — устройство конструкции основания в таких случаях не играет никакой роли, технология остается прежней.

Особенности армирования углов мелкозаглубленного фундамента

Правильное армирование тупого угла.

Тут существует несколько ключевых правил, о которых строитель должен помнить. Прежде всего, нужно продумать устройство подушки и опалубки, ведь именно на них ложится основная нагрузка со стороны здания, почвы и внешних климатических воздействий. Арматуру нужно устанавливать сначала по углам основной прямой ленты из расчета не менее два боковых и одного центрального прута на каждую сторону.

Затем штыри для горизонтального соединения нужно выгнуть и расположить в ряды на уровне подушки с шагом не менее 20 см в сторону поверхности. Для заглубленного фундамента, который расположен на сыпучих или песчаных грунтах, такая конструкция будет оптимальной с точки зрения жесткости и надежности.

Затем рекомендуется сделать дренажные отверстия в опалубке и приступить к заливке бетона. Понятно, что вся траншея будет изначально засыпана мелким камнем, на котором и лежит арматура. Поэтому желательно заливать бетон практически одновременно.

Технология армирования довольно проста, ее можно сделать качественно и своими руками. Но именно на углы ложится основная нагрузка, а поэтому арматуру для углов заглубленного или мелкозаглубленного основания нужно подбирать большего сечения, чем для для лент. Также тут играет роль устройство будущего дома, масса его строительных конструкций, допустимые нагрузки, тип грунта и степень его влажности.


fundamentclub.ru
