Анкера для бетона: размеры, виды, характеристики

Обеспечить надежную фиксацию различных предметов и конструкций на бетонных поверхностях способны такие крепежные изделия, как анкера для бетона. Проблема крепления различных предметов к бетону является достаточно актуальной как в сфере капитального строительства, так и в области ремонта, выполняемого силами самих собственников недвижимого имущества.


Анкера по бетону способны обеспечить надежное закрепление любой конструкции

Таких трудностей не возникает, если крепежный элемент необходимо зафиксировать в более мягком материале – дереве или пластике. Если же речь идет о бетоне – материале, отличающемся высокой твердостью и, соответственно, хрупкостью, то необходимо использовать специальные крепежи, к которым, в частности, относятся болты анкерного типа.

Что такое анкер: общее понятие

Под словом «анкер» подразумевают крепежное изделие, используемое для фиксации различных предметов на конструкциях из полнотелых твердых материалов – бетона, строительного кирпича, природного камня и др. Для установки такого крепежа следует подготовить отверстие с соответствующими размерами, в котором и будет размещаться болт анкерного типа. Высокая удерживающая способность болта, помещенного в такое отверстие, может обеспечиваться за счет:


У любого анкера есть распорная часть



Наиболее популярным анкером является крепежный элемент, который благодаря особенностям своей конструкции расклинивается внутри отверстия, обеспечивая тем самым высокую надежность создаваемого соединения. Поверхность таких болтов, изготавливаемых из углеродистой стали, покрывается цинковым составом, который исключает риск возникновения и развития коррозии.

Размеры анкерных болтов для бетона

Обычно основные размеры анкерного болта указываются в формате, например: М10 12х100. Это обозначение расшифровывается следующим образом: М10 — диаметр резьбы болта, число 12 обозначает диаметр установки в миллиметрах (такого диметра отверстие необходимо просверлить в бетоне перед монтажом), число 100 — это длина анкера в миллиметрах.

Диапазон типоразмеров анкеров, применяемый в быту, как правило, ограничивается данными параметрами: резьба от М6 до М12 при длине от 55 до 160 мм. Разумеется, существует множество других вариантов, но они, скорее, относятся к разряду профессионального или узко специализированного крепежа.





Особенности монтажа анкеров для бетона

На надежность крепления, полученного при помощи анкерного болта, оказывает влияние целый ряд факторов:

  • качество материала, в которой устанавливается анкер;
  • тип и размеры крепежного элемента, которые должны подбираться в соответствии с нагрузками, воспринимаемыми таким изделием;
  • правильность подготовки места для размещения крепежа и соблюдение технологии его установки;
  • прочностные характеристики самого анкера.

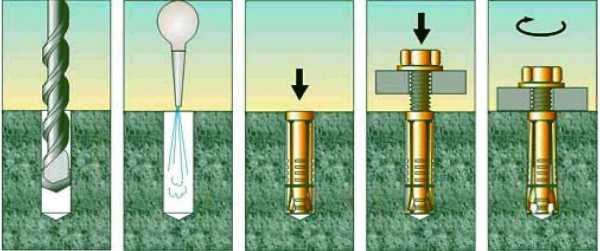

Последовательность монтажных операций (нажмите для увеличения)

Монтаж болтов анкерного типа может выполняться в различные конструкции, материал изготовления которых должен отличаться достаточно высокой прочностью. Сюда, в частности, относятся:

  • фундаменты из бетона;
  • стены и перегородки из бетона и кирпича;
  • плиты перекрытия, которые обычно изготавливают из бетона.

Схемы установки механических анкеров




Предметами и конструкционными элементами, которые крепятся при помощи таких болтов, обычно являются:

  • балки из металлопроката различного типа;
  • элементы подвесных потолочных конструкций;
  • светильники и люстры;
  • деревянный брус, применяемый для монтажа напольных и потолочных покрытий;
  • элементы лестничных конструкций;
  • несущие конструкции, обладающие большим весом и габаритами.

Расчет нагрузки в зависимости от параметров анкера

Как уже говорилось выше, фиксация болта анкерного типа внутри предварительно подготовленного отверстия может быть обеспечена двумя основными способами:

  • путем расклинивания распорной втулки внутри отверстия;
  • за счет специального клеевого состава, связывающего болт и внутренние стенки отверстия (химический анкер).

Существуют требования для отверстий в закрепляемой детали, которые не должны превышать указанные в таблице значения. Большие зазоры допускается заполнять раствором

Механические анкерные болты для бетона

К самым распространенным видам анкерных болтов относятся крепежные изделия, работающие по механическому принципу.

Забивные

Одним из таких изделий является забивной анкер, внутри распорной втулки которого есть резьба. Этот анкер, предназначенный для бетона и других плотных и твердых материалов, разжимается в отверстии за счет специального устройства, после чего в него вкручивают сам крепежный элемент.


Разновидности и порядок монтажа забивного анкера



Распорные

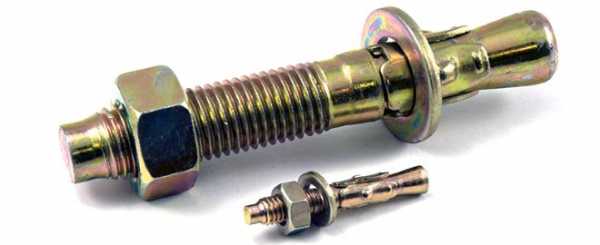

На современном рынке также широко распространены распорные анкеры для бетона и других строительных материалов. В конструкции таких анкерных крепежных элементов, способных выдержать очень значительные нагрузки, имеется специальный клин, который и отвечает за разжимание распорной втулки. Используя такие анкеры, можно обеспечивать надежную фиксацию на поверхности из бетона даже тяжелых предметов – металлических ворот, габаритного оборудования и др. Между тем следует иметь в виду, что надежность крепления, которую обеспечивает такой анкер для работ по бетону, во многом зависит от прочностных характеристик конструкции, в которую он монтируется.

Распорный анкер HILTI HSL-3

Одним из представителей данного семейства крепежа является рамный анкер. Болты такого плана используются для монтажа окон и дверей. Распорная втулка рамных анкеров имеет две зоны расклинивания: у шляпки болта и в теле несущего основания.

В двухраспорных анкерах для бетона, как следует из их названия, предусмотрено одновременно две распорных втулки. За счет этого анкерами данного вида обеспечивается более надежное сцепление, что позволяет использовать их для монтажа предметов, обладающих значительной массой.


Металлические рамные анкера предназначены для сквозного монтажа в кирпиче, камне и бетоне



Клиновые

Анкер клинового типа для бетона, о котором говорилось выше, может иметь два варианта конструктивного исполнения. В первом случае для расклинивания внутренней втулки такого анкера используют молоток и специальный кернер-бородок. После расклинивания втулки такое дополнительное приспособление извлекают из внутренней части анкера и вкручивают в него крепежный болт или шпильку.


При закручивании клинового анкера шпилька вытягивается и расклинивает своим конусовидным хвостовиком распорную юбку

Установка в бетоне клиновых анкеров другого типа выполняется несколько проще. Их основным элементом является резьбовая шпилька, один конец которой является конусообразным. При затягивании гайки, опирающейся на поверхность конструкции, в которую устанавливается такой крепеж, его конусная часть разжимает распорную втулку, обеспечивая ее надежную фиксацию в заранее подготовленном отверстии. В некоторых моделях анкерного крепежа подобного типа на внешней поверхности распорной втулки есть зубцы, обеспечивающие лучшее сцепление данного элемента с внутренними стенками отверстия.

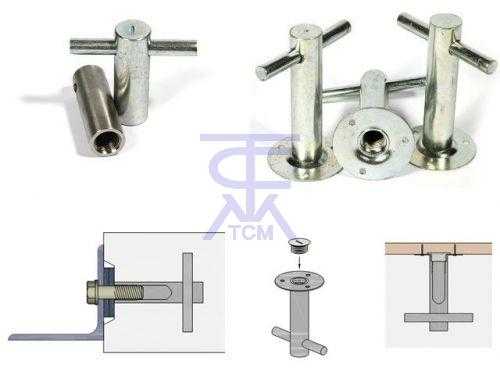

Стержневой анкер для регулируемого пола

Стержневой анкер, который также относится клиновому типу, отличается от обычного увеличенными размерами (длиной болта). Посредством такого анкера выполняется монтаж многослойных систем со значительной толщиной.

Выбор вида анкера делают, ориентируясь не только на его размеры, которые оговаривает ГОСТ, но и на тип крепления, которое необходимо выполнить с его помощью. При этом также важно выполнить расчет нагрузки, которая будет приходиться на анкер для бетона. Выполняя этот расчет, следует иметь в виду, что нагрузка, приходящаяся на крепежный элемент, не должна превышать 25% от той, которую указывает ГОСТ.




Химические анкерные болты для бетона

Крепежное изделие данного вида – это анкерный шуруп по бетону, фиксация которого в отверстии обеспечивается специальным клеевым составом. Клеевой состав, при помощи которого фиксируются химические анкеры, заливается в заранее выполненное и тщательно очищенное отверстие на две трети его длины. В отверстие с клеем устанавливается анкерный болт соответствующего размера. После полного застывания клеевого состава выполняется крепление требуемого предмета.

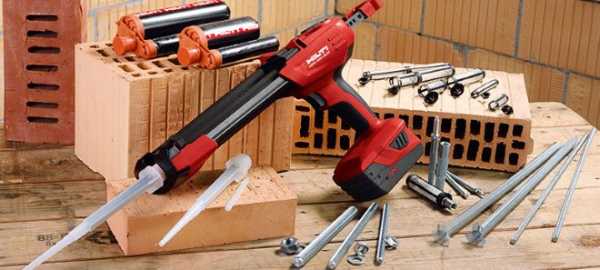

Аккумуляторный дозатор позволяет вводить клеевой состав быстро и точно

Химические анкерные элементы применяют в тех случаях, когда крепеж необходимо выполнить на конструкциях из пористых материалов. Заполняя поры и внутренние полости в таких материалах, клеевой состав обеспечивает надежное сцепление анкера с материалом конструкции. При выполнении всех правил монтажа и использовании качественных материалов выдергивание или вырыв анкера из конструкции, не сопровождающийся ее механическим повреждением, практически невозможен. Испытания, проведенные с крепежными изделиями данного типа, можно увидеть на фото и видео в интернете.


Порядок установки химического анкера

Для получения качественного соединения при использовании анкеров химического типа необходима чистота отверстий, в которые они будут устанавливаться. Для подачи клея в отверстие могут применяться специальные тубы или капсулы, в которых клеевой состав и отвердитель содержатся в необходимых пропорциях.

Таким образом, для бетона разного типа предусмотрены и различные виды анкеров, выбору которых следует уделять особое внимание.



Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

виды, характеристики и размеры, крепление



Анкера для бетона предназначены для крепления различных конструкций, деталей, оборудования к несущему основанию. Металлическое изделие представляет собой стержень с уширителями, втулками, гильзами или другими приспособлениями для надежного сцепления с материалом. Анкера изготавливают из оцинкованной или нержавеющей стали прочных марок, латуни, алюминия, покрывают антикоррозионными составами.

Принцип работы и применение

Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.

При этом используются три принципа работы:

  • При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
  • На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.

Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.

При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.

Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.

Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.

Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:

  • балки;
  • плиты перекрытия, балконные консоли;
  • фермы, колонны;
  • лифты, лестничные марши и площадки;
  • стеновые или отделочные панели;
  • коммуникации, инженерное оборудование;
  • оконные или дверные коробки;
  • навесы, козырьки;
  • пристройки;
  • потолочные светильники, вытяжки;
  • подвесные потолки.

Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.

Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.

Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.

Виды и способы крепления

Анкерное крепление выполняют различными видами стальных изделий, где используются одна или одновременно несколько действующих сил — трение, упор и межмолекулярная связь при склеивании.

Классифицируют анкеры по признакам:

  • назначение — фундаментные, потолочные, рамные, универсальные;
  • форма — прямые или изогнутые;
  • конструкция — цельные или сборные;
  • поверхность — гладкая или с резьбой;
  • площадь контакта — для плотного или пористого материала;
  • способ монтажа — забивание, вкручивание, вклеивание, сквозное крепление.

Распорные

Для решения ответственных задач применяют распорные анкера для бетона с гайками, где работает сила трения. Они представляют собой шпильку с резьбой, коническим наконечником и втулкой. При вкручивании она расклинивается и прочно удерживает болт в теле бетона.

Достоинства этих клиновых крепежей:

  • простота установки анкеров в бетон;
  • возможность сквозного монтажа;
  • высокая несущая способность.

Клиновые метизы применяют только для плотных бетонов. Их нужно достаточно глубоко погружать, нельзя использовать повторно.

Если вместо гайки на конце стержня установлен кронштейн, на такое крепление можно подвесить оборудование.

Разновидности клинового анкера — втулочный или гильзовый метизы. Выпускаются в виде болта со специальной расклинивающей гайкой на конце или шпильки с коническим уширением. Для равномерного распределения внутреннего напряжения их усиливают двойным распором.

Эти метизы используют в бетонах высокой и средней плотности. Достаточная площадь контакта при малом диаметре стержня позволяет выдерживать значительные нагрузки.

Забивные

Для плотных бетонов применяют короткие забивные анкеры с метрической резьбой и внутренним конусом. Он расклинивает основание при вкручивании болта или шпильки.

Крепление просто изготавливается, не выступает на поверхность. Такой вариант используют для монтажа потолочных воздуховодов, коробов и другого инженерного оборудования.

В просверленное отверстие забивают метиз, расклинивают кернером-бородком и закручивают стержень с резьбой любой длины.

К забивным относятся потолочный анкер или дюбель-гвоздь, которые крепят на основание через деталь. Это удобное соединение для потолков Армстронг, подвесов, реек, монтажных закладных. Поскольку болты несъемные, их часто применяют как противовандальный и противопожарный крепеж.

Рамные

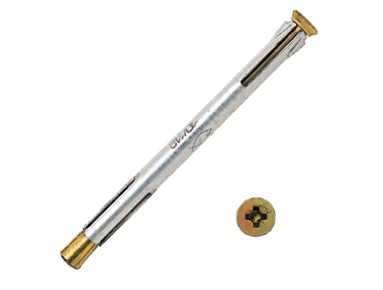

Предназначены для раскрепления оконных или дверных коробок. Гильза разрезана по всей длине, а небольшая расклинивающая гайка при затягивании поджимает конструкцию к проему до нужного положения.

В верхней части гильзы для защиты от проворачивания и смещения вокруг оси расположены упоры.



Саморезы по бетону

Прочное соединение создает резьба по всей длине метиза. При вкручивании в бетоне возникает высокое сопротивление на сдвиг или вырыв изделия. Благодаря этому несущая способность крепления очень велика.

Саморезы принимают до 100 кг нагрузки, просты в монтаже и надежны в эксплуатации.

Читайте подробнее о саморезах по бетону.

Разжимные

К ним относится болт Молли, называемый в обиходе «бабочкой». Предназначен для монтажа светильников, полок, карнизов, картин в пустотелые бетонные конструкции с низкой несущей способностью.

Цанга на болте или винте представляет собой раскрывающуюся юбку, при вкручивании стержня она упирается во внутреннюю сторону полости основания.

Специальные шипы с внешней стороны цанги углубляются в бетон, не дают метизу проворачиваться или смещаться при установке. «Бабочка» может продаваться без винта.

Химический анкер

Анкер этого типа — полужидкая быстротвердеющая масса, с помощью которой шпильки или болты вклеивают в основание.

Составы обеспечивают прочную связь с бетоном без точечных или локальных напряжений. Нагрузка равномерно распределена по длине соединения.

Подробнее о химических анкерах для бетона.

Размеры и характеристики анкерных болтов

Анкерные болты по бетону классифицируют по размерам на три группы:

  • малые — диаметром до 8 и длиной до 55 мм;
  • средние — до 12х120 мм;
  • крупные — максимальный размер 24х220 мм.

Маркируют анкер согласно размерам, указывают диаметр резьбы, номер сверла, толщину прикрепляемой детали, глубину монтажного отверстия.

Например, обозначение крепежного изделия М8 10/60-115 расшифровывается:

  • диаметр резьбы — 8 мм;
  • диаметр сверла — 10 мм;
  • длина анкера — 115 мм;
  • толщина прикрепляемого элемента — 60 мм.

Технические характеристики — минимальная вырывающая сила, допустимый изгибающий и максимальный крутящий момент, вес метизов — указываются в таблице параметров крепежа.

На основании протоколов испытаний составляют специальные таблицы с информацией о рекомендуемой расчетной и максимальной нагрузке на единицу, расстоянии от края и между осями. По этим данным рассчитывают и подбирают крепеж с оптимальными характеристиками.

Инструкция по монтажу

Анкеры по бетону монтируют до начала заливки монолита или на уже готовое основание. В первом случае шпильку, болт или другую закладную деталь закрепляют проволокой или приваривают к арматурному каркасу, затем заливают раствор.

Чтобы уберечь резьбу от загрязнения, ее закрывают пленкой. К последующим работам приступают после набора бетоном прочности.

Во втором случае технология включает подготовку скважины и установку изделия.

Сверление

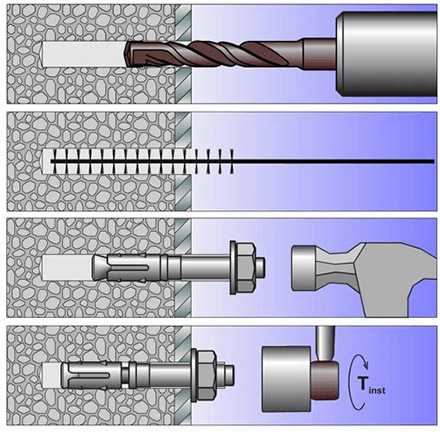

Перед тем, как установить распорный, забивной или разжимной анкерный болт в бетон, подготавливают отверстие:

  1. Размечают положения метизов на основании
  2. Дрелью или перфоратором просверливают скважину на 20 мм длиннее стержня и диаметром, рекомендуемым маркировкой болта.
  3. При помощи пылесоса очищают отверстие от остатков сверления.

Если нужно закрепить какую-либо деталь на основании, сначала просверливают ее, а затем сквозь готовое отверстие проделывают скважину в несущем элементе.

Монтаж анкера с гайкой

Установку анкерного болта с гайкой применяют для закрепления конструкций небольшой толщины, например, деревянной доски или металлического уголка, к основанию.

Болт забивают в отверстие молотком до упора, закручивают гайку ключом. Рекомендуется использовать накладку из бруска или обрезка доски, чтобы не повредить верхнюю часть метиза с резьбой.

Если болт потребуется удалить, ослабляют гайку и извлекают его из стены.

Для подвешивания бытовой техники или оборудования на вертикальную поверхность применяют анкеры с кронштейном вместо гайки. Его вкручивают до упора, следя, чтобы крюк занял нужное положение.

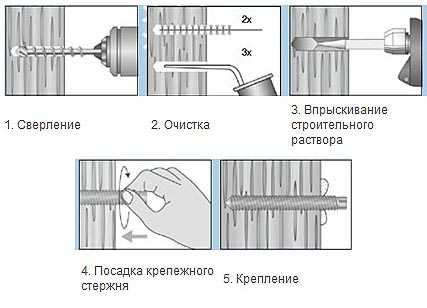

Монтаж химического анкера

Жидкие или инъекционные дюбели устанавливают согласно инструкции изготовителя. Их выпускают в капсулах или картриджах.

Монтаж каждого вида имеет свои особенности:

  • Капсулу помещают в отверстие, затем вкручивают болт или шпильку. Выжидают до полного затвердения состава.
  • Картридж заряжают в пистолет, заполняют скважину под давлением, монтируют метиз.

Заключение

Чтобы крепление было надежным, перед тем, как установить анкер, нужно рассчитать нагрузку, подобрать изделие согласно техническим характеристикам и правильно выполнить монтаж.



betonpro100.ru

Анкерный болт по бетону: виды и монтаж

Разновидность анкерных болтов по бетону

Надежную фиксацию самых разных предметов на бетонные поверхности способны обеспечить прочные крепежные детали. При капитальном строительстве, ремонте или креплении различных конструкций, выбрать такой крепеж — достаточно актуальная проблема.

Решить ее помогает специальный анкерный болт по бетону. С их видами, особенностями и способами монтажа, предлагает познакомиться статья.

Содержание статьи

Что такое анкер по бетону

Типы метизов

Слово «анкер» подразумевает крепежное изделие, которое используется для фиксации достаточно тяжелых предметов на конструкциях из бетона, природного камня, строительного кирпича. При установке таких элементов необходимо предварительно подготовить отверстие нужных размеров, для размещения болта анкерного типа.

Высокую удерживающую способность крепежа, размещаемого в таком отверстии, помогают такой крепёж:

  • Силы трения, обеспечивают анкера распорного типа;
  • Склеивающие способности специального состава, обеспечивают химические элементы;
  • Специальные упорные элементы, взаимодействующие с внутренними поверхностями отверстия, используют для ячеистых бетонов и пустотелого кирпича.

Принцип работы распорного анкера в теле газобетонной стены

Самый популярный анкер — крепежный элемент, расклинивающийся внутри отверстия, что обеспечивает высокую надежность соединения.

При помощи подобных болтов можно крепить такие предметы, как:

  • Профили металлопроката;
  • Подвесные потолочные конструкции;
  • Люстры и различные светильники;
  • Деревянные бруски, которые применяются при монтаже потолочных и напольных покрытий;
  • Лестничные конструкции;
  • Самые разные изделия с большой массой и габаритами.

Фиксация анкера внутри отверстия производится двумя основными способами:

  1. Расклиниванием внутри отверстия распорной втулки.
  2. С помощью специального клеевого состава, который связывает поверхность болта и внутреннюю стенку отверстия.

Технические характеристики

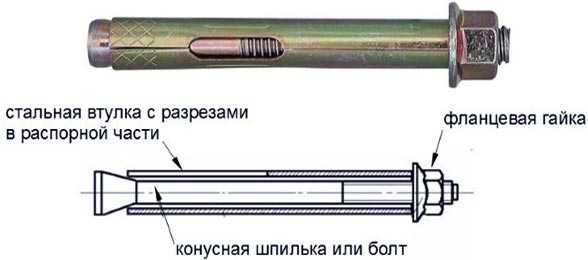

Устройство анкера с гайкой

Особенности анкерного болта с гайкой определяют технические характеристики и несущую способность конструкции, основной элемент которой — шпилька. На резьбовую ее часть, расположенную вверху, накручивается гайка, а нижняя часть выполнена в форме конуса.

Второй по значимости элемент конструкции — втулка, на ее боковой поверхности имеются продольные прорези, имеющие вид лепестков. Втулка, надетая на шпильку, оставляет открытой лишь верхнюю часть, где размещена гайка изделия.

Принцип работы анкерного болта с гайкой, заключается в следующем:

  • При закручивании гайки, которая размещается в отверстии анкерного болта, шпилька начинает втягиваться в отверстие втулки;
  • Конусный конец детали разжимает лепестки;
  • Высокая надежность фиксации болта, в заранее подготовленном отверстии, обеспечивается распорной втулкой, изготовленной литьем, и не имеющей на поверхности сварных швов, которые могут ослабить ее конструкцию.

Совет: Чтобы гайка не углублялась в отверстие, на резьбу шпильки следует обязательно надевать стопорную шайбу.

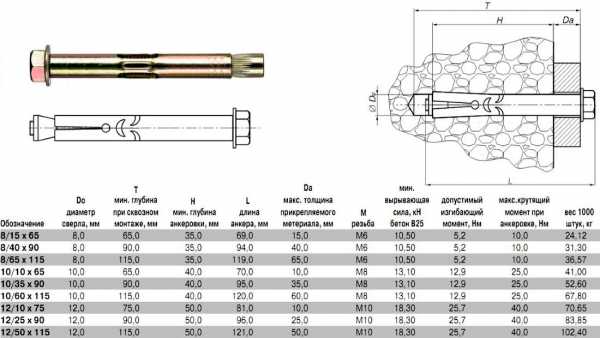

Любой болт анкерный по бетону имеет обозначение, в котором его размеры указаны в миллиметрах, например, 8×10×50, где:

  • 8 — размер резьбы;
  • 10 — диаметр;
  • 50 — длина изделия.

Разработаны стандарты на анкерные болты по бетону, размеры их:

  • Диаметры ровной части шпильки от 6 мм до 24 мм;
  • Диаметр резьба, от М5 до М20;
  • Длина изделий, от18 мм до 400 мм.

К другим техническим характеристикам болтов относятся:

  • Сила, вырывающая анкер из бетона — от 10,5 кН до 18,3 кН. При этом вылет части изделия может не причинять ущерб конструкции, или окончательно разрушить место соединения;
  • Крутящий момент — от 10 Нм до 40 Нм;
  • Изгибающий момент — от 5,2 Нм до 25,7 Нм.

Совет: Приобретая  анкерный болт для бетона,  следует ориентироваться на эти показатели. Если они не превышают вышеперечисленные значения, изделия будут надежными.

Анкера бывают и нестандартными, если это необходимо для конструкции объекта. В этом случае проект детали должен соответствовать специальным СНиПам. Для предохранения изделий от разрушения и появления ржавчины, они имеют цинковое покрытие.

Стандартные анкерные болты

Виды крепежа

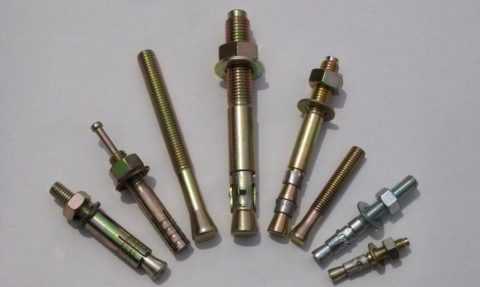

Существуют различные виды анкерных болтов по бетону, каждый из которых имеет свое назначение.

Фото и особенности крепежных деталей представлены в таблице:

Вид анкераОсобенности

Клиновой

Такой болт применяется для крепления достаточно тяжелых конструкций к бетону.

Перед его монтажом просверливается отверстие, для его установки. Главное отличие шурупа — крепление выполняется без рубашки. В центре втулки имеется небольшой клин, который расширяется при вкручивании.

После забивания анкера, обязательно следует затянуть гайку, фиксирующую анкер после увеличения пробки. Это прочный и надежный элемент для крепления предметов.

Распорный

Это наиболее популярный вид анкера по бетону. Длина болта колеблется от 20 мм до 120 мм, а диаметр от 4 мм до 20 мм. В составе конструкции втулка с внутренней резьбой, проходящая по длине стержня.

Имеющаяся на ней головка, распирает втулку. Такое простое устройство, надежно фиксирует крепеж. При установке требуется предварительно просверлить в бетоне отверстие, как и для клинового болта.

Разжимной

Внутри разжимного анкера имеется лепестковая гильза и гайка. Это практичные в применении болты, которые легко, при необходимости, демонтировать.

Это может понадобиться, когда требуется резать железобетонную конструкцию алмазными кругами. Перед использованием болта для поверхностей с частицами из металла, их обязательно нужно вытащить, чтобы предотвратить поломку инструмента.

Забивной

Забивные анкеры крепят конструкции к бетонной поверхности надежнее всего.

В их составе: втулка, клин, на поверхности имеются вырезы, обеспечивающие увеличение болтов при ударах по ним. При этом бить нужно по самому анкеру, таким образом, чтобы клин мог упираться в дно отверстия. Болты могут быть: металлическими, полимерными, нейлоновыми. Главное отличие последних —наличие резьбы в виде зуба акулы. Но не рекомендуется использовать его на старой, рассыпающейся поверхности.

Химический

Обычно эти анкерные болты используются для приклеивания материала к бетону. При этом упаковка с клеем размещается в предварительно подготовленное отверстие. Состав, имеющийся в болте, при надавливании выдавливается наружу, и так обеспечивается надежная фиксация. Но цена изделия достаточно высокая, что не делает его популярным.

Двухраспорный анкер

Это более надежное анкерное крепление. Болт имеет две или даже три разрезные втулки, которые при установке раскрывают все свои крепежные кромки. Изготавливаются со стандартными шпильками или с концами, имеющими петли или разной формы крюки.

Анкер-шпилька

Это крепежное приспособление, которое изготавливается из высокопрочной стали, с различным антикоррозийным покрытием. Выпускаются по европейским стандартам — HAS и HST.

В отличии от остальных анкерных конструкций, изделие имеет меньшую длину втулки, а ударные нагрузки выдерживает вдоль и поперек оси.

Помимо перечисленных видов встречаются такие изделия, как:

Анкера для бетона с кольцом

Рымболт для бетона

Выбор анкера

Параметры для установки анкерных болтов с гайкой

Широкое применение таких болтов обусловлено разнообразием их видов, которые отличаются не только по типу, но и по размерам, выдерживаемым нагрузкам. Ниже приведена таблица зависимости диаметра анкера от нагрузки на него.

Расчет параметров анкера в зависимости от нагрузки

На практике анкеры, обычно выбираются с большими показателями предельной допустимой нагрузки на них, чем оговорены в нормативной документации.

Данный вид крепежных элементов выпускается по государственному стандарту ГОСТ 24379.1-80, действующего с января 1982 года. Документ закрепляет основные требования для материала, используемого при изготовлении каждой детали, возможные допускаемые отклонения основных размеров от стандартных.

Выбирая болт для бетона по размерам, в первую очередь следует ориентироваться на вес прикрепляемой с его помощью конструкции: чем этот показатель выше, тем анкер должен быть более длинным и с большим диаметром. Необходимо учитывать и толщину поверхности, в которую будет устанавливаться анкер. Иначе, при неправильно выбранной длине, можно пробить им стенку или полы насквозь.

Для правильной установки анкера, необходимо правильно выбрать диаметр предварительно просверливаемого отверстия для него. Из таблицы можно выбрать диаметр отверстия для установки крепежного элемента:

Зависимость диаметра отверстия для установки анкера и его диаметра

Совет: Требования для отверстий, при креплении деталей, указанные в таблице, превышать не следует. В противном случае большие зазоры придется заполнять раствором, что может уменьшить прочность соединения.

Правила монтажа анкера с гайкой

Этапы установки анкера с гайкой

Даже правильно выбранный анкерный болт с гайкой, не может обеспечить надежное крепление предмета, если допущены ошибки при его монтаже. Имеется несколько несложных правил, соблюдая которые, обеспечивается надежное и долговечное крепление анкерных болтов в бетоне.

Для установки анкера с гайкой, инструкция, предлагает такой порядок:

  • Сверлится нужное отверстие на поверхности под крепеж предмета. Диаметр отверстия под распорную втулку должен быть таким, чтобы в него входила втулка с небольшим натягом. Это делается перфоратором и буром, соответствующего размера;
  • Отверстие тщательно очищается от строительной пыли, раскрошившегося материала. При небольших размерах отверстия, это можно сделать медицинской обычной грушей и ершиком нужного диаметра. В случае просверленного длинного и большого диаметра отверстия, качественная очистка получается с помощью пылесоса;
  • После подготовки отверстия, вставляется анкерный болт;
  • Затягивается гайка, пока распорная втулка надежно не зафиксирует крепежный элемент;
  • После надежной фиксации анкера в отверстии, гайку можно скрутить, оставив свободным резьбовой конец, для установки закрепляемого предмета;
  • Надевается шайба и накручивается гайка.

Монтаж анкеров в фундамент

Фундаментные анкера

Первые анкерные болты были предназначены лишь для установки в фундаменте. Они выпускаются 6 типов, диаметром до 140 мм, а длиной до 5 метров.

Монтаж таких фундаментных болтов выполняется таким образом:

  • До заливки бетона крепятся изделия с загнутой шпилькой;
  • До изготовления основания или погружением в него после заливки раствора, устанавливаются конструкции с анкерной плитой;
  • Во время заливки бетона устанавливаются составные изделия. При этом в бетон погружается нижняя часть шпильки с муфтой, надетой на нее, а верхний стержень закручивается в муфту, после полного отвердения основания;
  • Аналогично составным, монтируются съемные конструкции. Они погружаются в жидкий бетон, а после завершения отвердения материала устанавливается шпилька с контргайками;
  • В пробуренные отверстия в уже затвердевшем фундаменте, устанавливаются прямые анкера, а пустоты, оставшиеся после монтажа, заполняются клеевым составом или бетонным раствором;
  • В подготовленные отверстия уже в готовом основании, вставляются конусные анкерные болты, но фиксируются они разжимной цангой, расположенной на конце изделия.

Чтобы правильно своими руками выполнить установку любого вида анкеров, стоит познакомиться с видео в этой статье.

Основное назначение анкеров — крепление строительных конструкций, принятие нагрузок на себя от массы предметов, которые они удерживают. Любые анкерные болты для бетона могут стать надежными и прослужат долгие годы. Для этого следует подбирать шурупы для конкретного вида работ, назначения изделия, в полным соответствием его параметров требованиям СНиП.

beton-house.com

Анкера для бетона размеры фото

Едва ли не самыми надежными на данный момент крепежными элементами для твердого материала являются анкера для бетона. Их изготавливают из разных металлов и применяют, например, при строительстве или ремонте. Стоит повнимательнее присмотреться к этим элементам.

Общие сведения

Анкер для бетона имеет сложную конструкцию; основные элементы такого крепежа – шпилька и распорный элемент. По мере введения в основание он расширяется и надежно сцепляется твердым материалом.

Основные отличительные особенности:

  • размер изделия;
  • форма;
  • наличие дополнительных приспособлений.

В зависимости от конструкции эти устройства можно вкручивать не только в бетон, но и в другие твердые материалы:

  • кирпич;
  • древесину;
  • гипсокартон.

Бетон и кирпич могут быть плотными или пустотелыми (ячеистыми). Адгезия устройства с основанием и закрепление в нем осуществляется механическим или химическим способом.

Механические анкеры снабжены распорной частью, которая помогает надежно установить их при помощи расширения и силы трения. Такой крепеж устанавливается путем забивания или закручивания в бетон и/или другую твердую основу.

Основные виды анкеров:

  • забивные;
  • рамные;
  • распорные;
  • клиновые;
  • с кольцом;
  • болт с крючком;
  • шуруп.

Для вкручивания лучше использовать перфоратор или другие защищенные электроприборы. Во время работы понадобится стабилизатор напряжения.

Химические анкеры отличаются наличием специальной ампулы. В ней содержится клеевой состав. После введения в бетон емкость разбивается. Клеевой состав заполняет свободное пространство вокруг основы и твердеет через определенное время.

Из чего делают анкеры для бетона

При производстве анкеров для бетона используются материалы повышенной надежности и прочности:

  • латунь;
  • нержавеющая сталь;
  • алюминий.

Все металлические анкеры обязательно оцинковываются. Толщина защитного слоя – не более 10 мкм. Оцинковка предотвращает появление ржавчины и гарантирует долгосрочность изделия.

Современная промышленность предлагает также пластиковый крепеж. Он имеет меньшую себестоимость, но и прочность у таких болтов заметно меньше. Клеевые составы делают из полимерных веществ и смол различного типа.

Размеры крепежных элементов

Основные размеры, которые необходимо учитывать при выборе анкеров, – это их длина и диаметр, толщина прикрепляемого элемента. Размеры болтов указываются в миллиметрах. Анкеры для бетона имеют длину от 40 до 500 и более мм. Их диаметр варьируется от 6 до 30 мм. Данные величины указываются шкалой из 3 цифр в следующем порядке:

  • размер резьбы;
  • диаметр;
  • общая длина изделия.

К дополнительным характеристикам распорных болтов и шурупов относятся:

  • вырывающая сила – от 10,5 до 18,3 kH;
  • изгибающий момент – от 5,2 до 25,7 Hm;
  • крутящий момент от 10 до 40 Hm.

Указанные величины гарантируют долгосрочность и прочность соединения. Степень надежности изделия определяет, как правило, его себестоимость.

Иногда для конкретной конструкции требуются нестандартные варианты. В этом случае их заказывают в специальных мастерских. Разработка крепежных элементов производится согласно СНИПу.

Примеры нестандартных крепежей

Порядок монтажа

Для введения анкера необходимо отверстие, равное по диаметру крепежному элементу. Высверливание его осуществляется перфоратором. В бетонего вворачивают или вколачивают при помощи молотка или киянки, имеющей специальное защитное покрытие.

Из подготовленного отверстия необходимо удалить буровую муку и другой мелкий мусор. Особенно если будет использован анкер не клиновой, а другой конструкции. При невозможности очистить отверстие нужно углубить его еще на 2 см.

Анкер вводится целиком. Распорная конструкция запускается только после полного погружения метиза в отверстие. Можно забивать или закручивать. Предварительно необходимо навесить метиз на несъемный элемент основания.

Клеевое вещество из разбитой ампулы химического анкера твердеет в течение 1 или 2 суток. Это зависит от конкретного состава.

Закладной крепеж. Закладные анкеры применяются во время возведения стен из камня или другого твердого материала. Такой крепеж укрепляется в каркасе крупного сооружения. После этого заливается бетон. Провести правильную установку закладного элемента непросто. Без материальных вложений этот процесс также не обходится.

Забивной вариант. Это самый простой вариант подобного крепежа. У него есть втулка со специальными вырезами и клин (шпилька), расположенный внутри. Его необходимо закрепить при помощи гайки. Это обеспечивает расширение анкера в процессе забивания.

Клиновые анкеры располагают в подготовленном отверстии. При этом нужно следить, чтобы кончик крепежного элемента коснулся дна. Для забивания используется молоток необходимого размера. Им нужно наносить удары по вставленному в основание клину или по телу анкера.

Рамный анкер. Представляет собой облегченный вид болта. У него есть скрытая головка. С ее помощью можно скрыть узлы фиксации, чтобы не портить наружный вид основы. Для расклинивания соединений используется специальная цанга, выполненная из латуни или нержавеющей стали. Такие элементы используются для крепления в бетон различных накладных и навесных элементов. Например, оконных рам, дверных проемов и т.п.

Распорный анкер. Обеспечивает соединение необходимых элементов благодаря силе трения элемента конической формы (втулки, гильзы, пружинного кольца), который распирается болтом при поступательном движении.

Распорный анкер

Клиновой анкер. Делается без рубашки. Это основное отличие от других разновидностей подобного крепежа. Вкручивание производится при помощи гайки. При этом происходит расширение клина, расположенного на втулке.

Отверстие, просверленное перфоратором, очищать необязательно. Прикрепляемая конструкция навешивается на шпильку после ее фиксации. В завершение необходимо закрутить гайку с обязательным натягиванием. Анкеры клинового типа применяются для крепления сложных конструкций к потолку и стенам. Часто применяются для установки оконных рам или дверей. Клиновой анкер гарантирует максимально высокую прочность соединения. Основной минус такого крепежного элемента – сложность демонтажа.

Анкер с кольцом. Кольцо такого крепежа – это нераспорный соответствующей формы. Он применяется для установки необходимого оборудования или интерьерных элементов в подвешенном состоянии.

Анкер с кольцом

Жесткое соединение повышенной прочности, которое обеспечивает анкер с кольцом, позволяет крепить на него элементы, имеющие большой удельный вес.

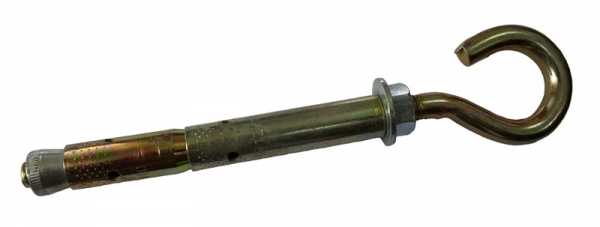

Анкерный болт с крюком. Представляет собой механический вариант подобного крепежа. Его нераспорный участок имеет вид прямоугольного или закругленного крючка.

Анкер с крюком

Жесткость фиксации с его помощью обеспечивается не самая высокая. Однако подвешенные на крюки различные элементы сохраняют подвижность. Их можно неоднократно снимать и подвешивать заново в случае необходимости.

Анкерные болты с крючком чаще всего используются при возведении различных построек и/или во время ремонта помещений. Кроме того, на такой крепеж можно подвешивать цепи, шарниры, тросы и т.п.

Анкерный шуруп. Анкер-шуруп по бетону- это самый современный вариант из числа крепежных элементов подобного типа. Он имеет головку «в потай» конической формы. Анкерные шурупы закручиваются непосредственно в отверстие, просверленное в основании, дюбеля при этом не используются.

Анкерный шуруп

Анкер-шуруп используется для крепления тяжелых элементов:

  • колонн и опорных столбов;
  • рамы с большим удельным весом;
  • ограждения для балконов и лестниц;
  • демонтируемых конструкций.

Распорное давление на основание при использовании такого крепежа не производится. Поэтому отдельные элементы можно размещать в непосредственной близости от края основы с небольшим шагом.

Анкеры-шурупы можно использовать повторно. Выкручивание и повторное вкручивание осуществляется без особого труда. Крепеж, основание и удерживаемый элемент при этом не деформируется.

Нижние витки резьбы шурупа имеют специально заточенный край – режущую кромку. Это позволяет вкручивать их вручную или электрическим устройством. Особое затягивание при установке таких анкеров не нужно. Шурупы снабжены специальной маркировкой на упаковке. Основные размеры такого элемента – общая длина и диаметр резьбы – обозначены на теле изделия.

Пластиковый крепеж. Анкеры из пластика используются в основном во время землеустройства. Их цельнолитность делает такие крепежные элементы морозостойкими и ударопрочными.

Пластиковый анкер- это стержень. Его длина может быть от 0,6 до 1,2 м. В продажу поступает в специальном комплекте, в который входят:

  • пробойники;
  • АТР-клипы;
  • шнур из полиамида.

Анкер вбивается в почву пробойником. АТР-клипы необходимы для протягивания полимерного троса. С его помощью закрепляется георешетка.

Пластиковым анкерам не страшны коррозия, грунтовые воды, химические вещества. Поэтому их применяют для обустройства дорожных насыпей, трубопроводов или для укрепления берегов природных и искусственных водоемов.

Правильный подбор анкеров для конкретных работ обеспечит прочность, надежность и долгосрочность соединения. Удачного строительства!

okbeton.ru

виды, характеристики, размеры и цена за штуку

Бетон отличается от большинства строительных материалов повышенной твердостью. Чтобы прикрепить к нему что-либо, требуются специальные анкеры. Это крепежный элемент, состоящий из двух частей: распорной и шпильки или болта, по сути — усовершенствованный вариант пластикового дюбеля, но предназначенный для более высоких нагрузок. Он фиксируется в отверстии за счет силы трения, упора или химическим способом.

Оглавление:

  1. Характеристики крепежей
  2. Разновидности и цены
  3. Монтаж болтов и химических анкеров

Размеры анкеров для бетона

Маркировка болтов имеет формат М6 8х100, где 6 — диаметр самого анкера в мм, 8 — диаметр отверстия, 100 — длина крепежа. Диаметр колеблется в пределах от 6 до 20 мм (М6 — М20), а длина может быть от 25 до 220 мм. Чем больше толщина стен, тем длиннее изделие нужно купить. От размеров зависит величина нагрузки, которую он способен выдержать. Диаметр отверстия всегда на 2 мм больше, чем у болта. Некоторые производители в маркировке не указывают диаметр резьбы, а только размер отверстия и длину (например 10х50).

Таблица параметров, из которой видна зависимость допустимой нагрузки на вырыв от размера крепежа:

Рекомендуемая нагрузка на вырыв, kNРазрушающая нагрузка на вырыв, kN
М 8 10х808,521,5
М 8 10х16017,143
М 10 12х9013,433,8
М 10 12х20029,975,4
М 12 14х10021,052,9
М 12 14х24050,2126,6

Разновидности анкерных болтов для бетона

1. Забивной. Этот вид изготавливают из стали или латуни. Он имеет специальную распорную втулку (полый цилиндр) с прорезями. На ее внутренней части находится резьба. Внутрь вставлен боек. При забивании он расширяет стенки втулки, что и обеспечивает надежную фиксацию. После этого в цилиндр вкручивают резьбовую шпильку с гайкой.

2. Потолочный. Состоит из металлической шпильки с отверстием на одном конце, стопорной шляпки и клина, который движется вдоль крепежа. Используют при монтаже сравнительно легких конструкций из тонких листов металла или профиля, светильников.

3. Рамный. Для установки реек, оконных и дверных рам, коробок из дерева алюминия, пластика. Распорная втулка имеет две зоны расклинивания: под шляпкой и на несущей части.

4. Двураспорный. Анкеры этого вида имеют две распорных втулки, что позволяет применять их при монтаже тяжелых предметов.

5. Клиновой. Это вид имеет вид стержня с гайкой и цилиндрической муфтой на противоположных концах. Подбирают при установке деревянных и металлических элементов. Его преимущество — расклинивание по всей длине. Это позволяет использовать его для крепления тяжелых предметов к потолку или бетону низкого качества.

6. Клиновой с кольцом. Для растяжки кабелей и тросов, подвесных конструкций. Вместо болта у него резьбовая шпилька с кольцом.

7. С крюком. Выбирают при монтаже тяжеловесных подвесных систем (люстры, цепи, леса).

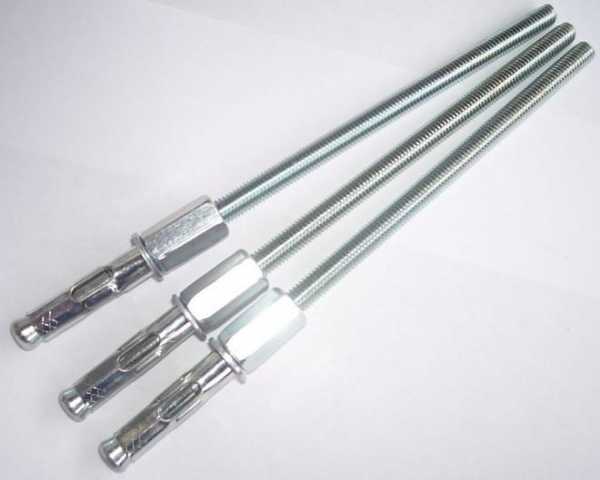

8. Стержневой. Имеет удлиненный размер, подходит для установки многослойных конструкций большой толщины.

9. Химический. Фиксация осуществляется за счет использования особого клея (полимерная смола). Его применяют для пористых материалов (пено- и газобетон). В тщательно очищенное отверстие на две трети заливают клеящий состав или вставляют стеклянную ампулу с небольшой его порцией, затем вставляют болт. Целостность ампулы при этом нарушается, клей распределяется по отверстию. При условии правильного выполнения монтажа такую конструкцию вырвать из отверстия невозможно. Оно выдерживает нагрузку на отрыв в 2,5 раза большую чем любой механический анкерный болт. Еще одно достоинство — химический анкер не создает внутреннего напряжения, что снижает вероятность разрушения.

Анкерные крепления к бетону выбирают на основании расчета нагрузки, типа крепежа, материала стен, пола, потолка. Нужно учитывать, из чего изготовлен болт: сталь с антикоррозийным покрытием или латунь. Стальные анкера для бетона прочнее, латунные вообще не способны выдерживать большие вертикальные нагрузки.

ВидМинимальная цена за штуку, рубли
Забивной3
Рамный4,5
Двураспорный30
Клиновой5
С кольцом или крюком8
Химический200

Цена зависит от материала, размера и производителя. Одна из популярных марок — Hilti. Несколько примеров его продукции:

  • Анкер-шпилька Hilti HTS — особая версия с запатентованным дизайном. Изготавливается из оцинкованной стали с нержавеющим покрытием. Помимо обычного применения подойдет для растянутого бетона или с трещинами.
  • Анкер для высоких нагрузок Hilti HSL — эта серия предназначена для самых высоких нагрузок на вырыв, подходит при монтаже в отверстия, выполненные алмазной техникой.
  • Химические анкера Хилти — предназначены при установке креплений любой сложности, в том числе для сверхтяжелых нагрузок, имеют короткий срок застывания.

Стоимость продукции Hilti соответствует ее качеству.

Монтаж анкерных болтов в бетон

Для установки понадобятся:

  • перфоратор или дрель с такой функцией;
  • сверло по бетону;
  • строительный пылесос;
  • молоток;
  • гаечный ключ.

Порядок выполнения работы:

  • Нанести разметку под сверления. Это нужно сделать очень точно. После монтажа анкерный болт фиксируется настолько прочно, что вытащить его невозможно.
  • Просверлить отверстия. Их длина должна точно соответствовать длине распорной части анкера. Для соблюдения этого условия на буре ставят ограничитель. Расстояние от края стены должно быть в 2,5 раза больше глубины сверления.
  • Очистить просверленные отверстия от бетонной крошки пылесосом, резиновой грушей, сжатым воздухом из баллончика.
  • Если не удалось полностью удалить крошку, то допустимо углубить отверстие на 1,5-2 см.
  • Вставить распорную часть болта.
  • Вбить ее молотком так, чтобы ее края не торчали над поверхностью.
  • Вставить болт или резьбовую шпильку.
  • Затянуть гайку. Крутить нужно до тех пор, пока поворачивание станет невозможным. Если производитель указывает максимальное усилие закручивания, то рекомендуется использовать динамометрический ключ. Нельзя затягивать до упора, особенно при работе с пенобетоном. Это может вызвать разрушение материала.

Монтаж химических анкеров в бетон

Для установки химических анкеров в бетон понадобятся:

  • ампулы (капсулы) или клей;
  • резьбовые шпильки;
  • монтажный пистолет;
  • перфоратор и бур по бетону;
  • строительный пылесос;
  • гаечный ключ.

Если необходимо монтировать большое количество креплений, то лучше выбрать клей. Ампулы применяют в случаях, когда объем работ сравнительно небольшой. После нанесения разметки, высверливания и очистки отверстий от бетонной крошки действуют следующим образом:

  • На две трети заполнить сверления клеем с помощью монтажного пистолета или вставить ампулы.
  • Установить шпильку. Вкручивать ее постепенно, чтобы клей равномерно распределился.
  • Не закручивая гайку подождать высыхания клея. Время застывания у каждого состава разное.
  • Затянуть гайку ключом.

Анкерный болт для бетона — единственный вариант крепежа для любых предметов и конструкций к этому материалу. Качество зависит от правильного подбора типа и размера. Монтаж можно произвести, даже не имея большого опыта строительных работ.

stroitel-lab.ru

виды, размеры и как закрепить?

Часто в домашнем хозяйстве, да и не только, людям нужно прикреплять различные элементы, например, монтажные конструкции на бетон. Это сложно сделать. Чтобы облегчить задачу мастера применяется анкерный болт для бетона. Это универсальный крепежный элемент при установке в плотный и твердый материал. Под анкерную опору ставится множество конструкций.

Принцип действия

При их помощи прикрепляются даже тяжелые конструкции. Даже при подземной разработке месторождений полезных ископаемых анкерной крепи будет достаточно для прикрепления различных конструкций. Принцип крепления не сложный. Анкерный болт состоит из внутреннего болта, гайки на конце и корпуса. Там есть подкладка для предупреждения поступления влаги вовнутрь.

Вернуться к оглавлению

Разновидности

Существует много различных болтов. Каждый из них направлен на определенного рода закрепление.

Вернуться к оглавлению

Клиновой

Клиновой анкер используется для крепления тяжелых сооружений к бетону.

Перед установкой этого вида болта просверливают отверстие, куда он и будет вставляться. Главное отличие этого шурупа в том, что его крепление производится без рубашки. В середине втулки присутствует небольшой клин, он имеет свойство расширяться при вкручивании. После того как был забит анкер, обязательно нужно затянуть гайку, которая фиксирует болт после увеличения пробки. Клиновидный анкерный болт применяется при креплении сооружений огромного веса в бетон. Он является прочным и надежным.

Вернуться к оглавлению

Распорный

На сегодняшний день он является наиболее популярным. Этот болт имеет различные размеры, что является безусловным плюсом, от двух до двенадцати сантиметров в длину, а в диаметре от четырех десятых до двух сантиметров. У них также имеется втулка, которая проходит по длине стержня. Внутри расположена резьба и головка, которая распирает втулку. При помощи этого элементарного механизма и фиксируется крепеж. Требует предыдущего просверливания отверстия в бетоне, так же, как и клиновой болт.

Вернуться к оглавлению

Разжимной

Установка разжимного анкера.

Внутри крепления присутствует гильза с лепестками и гайка. Эти анкерные болты практичны в применении. Также плюсом есть то, что не составляет никакой сложности их демонтировать. Потребность в этом возникает при необходимости резать железобетон алмазными кругами. Перед использованием для поверхностей с металлическими частицами нужно их непременно вытащить, потому что возможна поломка инструмента.

Вернуться к оглавлению

Химический

Обычно предназначение этих анкерных болтов — приклеивание к бетону материала. Упаковка с клеем помещается в специально подготовленное отверстие. При надавливании состав, что есть в болте, выдавливается наружу. Этим обеспечивается надежное крепление. Но именно этот вид не является популярным среди рабочих, ведь цена химического анкерного болта высока.

Вернуться к оглавлению

Забивной

Крепление забивными анкерами наиболее надежно.

У него тоже имеется втулка, клин и вырезы. Именно они обеспечивают увеличение болта при ударах по нему. Бьют по самому анкеру, чтобы клин упирался в дно отверстия. Забивные болты бывают как металлическими, так и полимерными. Также есть еще одна разновидность – нейлоновые, главным их отличием от предыдущих есть то, что у них резьба в виде акульего зуба. Если решите использовать именно его, вы не прогадаете, такой вид крепления наиболее надежен. Но не стоит использовать его при работе со старой, рассыпающейся поверхностью.

Вернуться к оглавлению

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное — правильно подобрать бур, его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно — вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

Вернуться к оглавлению

По какому принципу держится?

Сам принцип действия распорный. Шуруп закручивают по часовой стрелке, гайка, которая установлена на конце, втягивается внутрь. Из-за этого он увеличивается в своих размерах. В результате плотно стоит в стене, и вся конструкция держится на болтах.

Вернуться к оглавлению

Размер

При выборе анкерных болтов следует учитывать размер и вес устанавливаемой конструкции.

Стандартные размеры: восемь на шесть на шестьдесят, двенадцать на десять на сто, шестнадцать на двенадцать на сто десять. Первая цифра обозначает внешний диаметр маркера, вторая – диаметр внутреннего болта и третья – общая длина анкера.

Размеры применяются разные, нужно подбирать для себя оптимальный вариант, что будет зависеть от веса, вида того же диаметра конструкции, которую нужно крепить. Например, чтобы установить телевизор, может хватить на восемь миллиметров.

Часто при креплении громоздких вещей пользуются дюбелями с саморезами, что не является надежным. Помните, что в подборе анкерного болта главное — выбрать правильные размеры.

Вернуться к оглавлению

Варианты поломки

Болтами крепятся множество различных вещей. Поэтому перед установкой нужно предусматривать поломку, во избежание ее в будущем.

Зачастую поломка случается из-за неправильного крепежа и превышения допустимых нагрузок. Есть определенная классификация:

  • вырыв – полное или частичное вырывание болта из поверхности;
  • вырыв основания – полная поломка соединений при большой нагрузке основания;
  • излом – случается при монтаже конструкции;
  • срез – полное нарушение границы основания при превышении нагрузки;
  • плавление – при воздействии больших температур.

Вернуться к оглавлению

Советы по выбору

Чтобы подобрать действительно качественный шуруп, учитывается ряд качеств, которые он должен иметь. Во-первых, это величина нагрузки. Во-вторых, тип, прочность и структура основания, не стоит забывать и о методике крепления. В-третьих, объем и громоздкость конструкции которую вешают. Ну и, конечно же, расстояние между отверстиями.

Вернуться к оглавлению

Вывод

Любой вид анкерного крепления будет надежным и прослужит долгие годы. Размер необходимого шурупа подбирается в зависимости от типа роботы. Всегда можно подобрать для себя именно то, что лучше подойдет и по цене, и по качеству, ведь на рынке сейчас есть множество вариантов.

kladembeton.ru

особенности химических изделий, таблица параметров




Правильность подбора анкеров для бетона и прочих крепежей влияет на степень надежности крепления той или иной конструкции к стене. В существующем разнообразии метизов очень легко запутаться человеку, не очень хорошо разбирающемуся в тонкостях ремонтной науки. Перед походом в магазин нужно определиться, каково же предназначение каждого вида крепежа, например, что такое забивные или химические анкера для бетона.

Крепление изделий в бетонной поверхности

Разновидности

В числе крепежных элементов по бетону анкера являются чем-то сродни тяжелой артиллерии. Их назначение – крепление к стенам конструкций довольно большого веса. Зачастую они используются в качестве фиксирующих элементов для оконных и дверных рам, осветительных приборов, с их помощью также происходит анкеровка арматуры в бетоне.

Все изделия действуют по единому принципу: вкручивание специального крепежного элемента приводит к расширению изделия, что обеспечивает плотную фиксацию анкера в стене.Анкерные крепежи могут быть нескольких видов и иметь различные размеры, ниже рассмотрим их подробнее.

Таблица анкеровки арматуры в бетоне исходя из диаметра шпильки

Забивные

  1. Название подсказывает: этот анкер по бетону забивается в отверстие в стене, которое предварительно для этого просверливается, при помощи молотка.
  2. Отверстие нужно обязательно прочистить и удалить из него пыль и мусор.
  3. После этого навешивается то, что требовалось закрепить на этом месте, и вкручивается в анкер специальная шпилька, которая фиксируется гайкой.

Материалом изготовления большинства таких анкеров является оцинкованная сталь, цена зависит от их длины и диаметра. Бывает, что многофункциональный крепеж МТА тоже относят к группе забивных анкеров.

Совет: забивные анкеры нельзя использовать в материалах небольшой плотности (к примеру, в пеноблоках).

Надежный анкер для ячеистого бетона



Клиновые

Отличием таких анкеров от приспособлений из предыдущей группы является то, что деталь не нужно навешивать перед фиксацией шпильки, и отсутствие необходимости в очищении отверстия под анкер от загрязнений. Крепление необходимой детали выполняется прямо на анкер, после чего производится фиксирование ее гайкой.

На фото — установка анкера в бетон клинового типа

К этой группе метизов относятся также анкеры нержавеющие и анкеры электрооцинкованные. Их головки обладают способностью утапливаться в материале, который ими зафиксирован.

Совет: применяйте клиновые системы при креплении оконных и дверных коробок, при этом иногда бывают трудности с выравниванием основной поверхности.
Для облегчения таких работ используется резка железобетона алмазными кругами.

PFG

  1. Предназначается для работы с конструкциями из бетона низкого качества и в случаях, когда фиксация выполняется в потолках и стенах старых домов.
  2. Этот крепеж имеет большую площадь расширения в сравнении с остальными видами таких метизов.
  3. Работает так:
    • в стену забивается основная часть анкера;
    • крепление к нему необходимой детали выполняется при помощи болта.

Как установить анкер в бетон своими руками

Есть PFG-анкеры, которыми закрепляются тросы или веревки. Окончанием шпильки такого крепления выступает кольцо, которое можно использовать также и для фиксации люстры. Анкеры, окончание которых имеет вид буквы «Г», используются в основном при креплении водонагревателей.

Химические

Принцип его работы аналогичен действию клея:

  1. Перед применением такого крепежа просверленное отверстие в стене тщательно прочищается, чтобы вставить ампулу с клеящим веществом.
  2. В нее вкручивается шпилька, а вся конструкция оставляется в покое на некоторое время. Состав может высыхать в пределах нескольких минут или нескольких часов.

На продолжительность затвердевания влияет температура окружающей среды. Нельзя допускать нагрузки на химический анкер, пока клей полностью не застынет. Особенностью этих изделий является то, что в стене не создается внутреннее напряжение, а это снижает вероятность ее разрушения. Ниже показана инструкция по его монтажу в поверхность. (См. также статью Как сверлить бетонную стену дрелью: особенности.)

Как устанавливается химический анкер для пенобетона

Можно встретиться и с другими разновидностями анкеров. К примеру, есть закладные или такие крепления, как стержневые фиксаторы. Их применяют обычно в процессе возведения многоквартирных домов.

Таблица параметров для химического крепления

Вечный крепеж – дюбель для бетона

Дюбелем называют распорный элемент, который сделан из нейлона или полипропилена, а принцип его работы схож анкерному. Только его нельзя отнести к самостоятельным крепежам, поскольку фиксация закрепляемой на стене или потолке конструкции выполняется при помощи самореза или специальных гвоздей (при работе с дюбель-гвоздями). С целью повышения надежности фиксации он может быть оснащен специальными приспособлениями в виде усиков или шипов.

Эпоксидный клей для анкеров в бетоне

Пара дюбель+саморез не сможет выдержать конструкции такой же тяжести, какую можно доверить анкерам. Но когда нужно закрепить полки, кронштейны для телевизоров или другой техники, на них вполне можно положиться.

Забивание дюбелей в отверстие выполняется при помощи обычного молотка. Саморезы легко вворачиваются в них отверткой, можно это сделать и шуруповертом. Гвозди запросто забиваются молотком.

Совет: если в процессе работы вам необходимо произвести сверление бетона насквозь, лучше всего применить для этого алмазное бурение отверстий в бетоне с помощью специальных коронок.

Есть дюбель-гвозди, которые предназначены для работы со специальным механическим пистолетом. Изготавливается такой крепеж из металла, а по внешнему виду схож на пулю. Удобен этот вид крепежа в случаях, когда требуется подвесить к стене большое число предметов малого размера.

Нагель по бетону – быстро, но прочно

Нагели, или как их еще называют, шурупы по бетону, являются незаменимым средством для того, чтобы закрепить все необходимое в довольно сложном для этого месте – у края бетонной стены. Этот крепеж обходится без дополнительной фиксации за счет непосредственного вкручивания в подготовленное отверстие, просверлив которое нужно удалить частицы пыли. Для повышения прочности крепления можно залить в отверстие небольшое количество эпоксидного клея.

Использование нагеля

Большинство случаев применения нагелей обходится без выполнения предварительного сверления, поскольку этот крепеж закручивается прямо в бетон. Если нельзя избежать подготовки отверстия, для его создания берут дрель, но не перфоратор.

Инструмент большей мощности способен привести к разрушению стены. Вкручивание делается шуруповертом, после чего нагель достать из бетона почти невозможно, поэтому стоит выполнять замеры со всей внимательностью. (См. также статью Герметик для бетона: особенности.)

Секрет подбора необходимого сверла для создания отверстий под размещение любого вида крепежа предельно прост: величины их диаметров должны полностью совпадать. Это значит, что анкер диаметром 8 мм нужно устанавливать при участии 8-миллиметрового бура.

Вывод

Существующие сегодня различные приспособления и изделия для крепления предметов в бетоне, дает возможность существенно облегчить работу и укорить ремонтный процесс. В строительстве чаще всего используются анкера забивные, клиновидные, химические, типа PFG, также применяют дюбеля и нагели. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.


masterabetona.ru
