Слесарное зубило: основные части, устройство, назначение: ГОСТ, устройство, характеристики, виды

Для проведения различных работ в ручную применяются самые различные инструменты. Одним из самых распространенных можно назвать слесарное зубило. Этот ударно-режущее изделие предназначается для проведения рубки или скалывания материала с поверхности, представлен стержнем с двухсторонней заточкой и плоским обухом. Стоит учитывать, что в продаже встречается как ручной вариант исполнения, так и предназначенный для установки в качестве насадки в перфоратор. Рассмотрим все особенности этого изделия, которое получило весьма широкое распространение, подробнее.

Устройство и характеристики

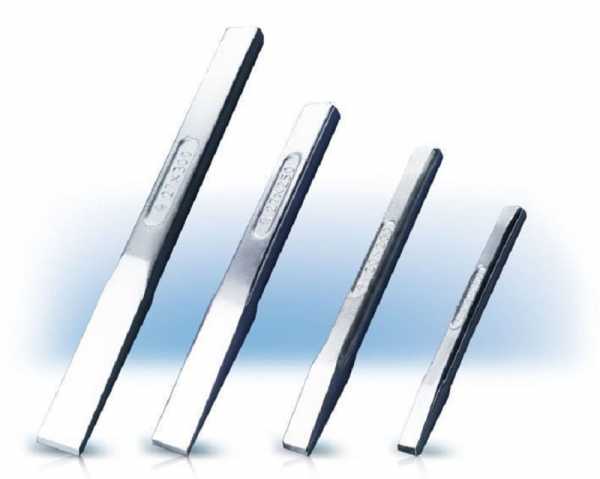

Распространенное зубило слесарное представлено стальным стержнем, одна сторона которого затачивается с двух сторон. Для того чтобы можно было совершать удары по инструменту есть плоский обух. Стоит учитывать, что инструмент типа зубила слесарного делиться на две основные категории: для ручной работы и установки в электроинструмент.

Сегодня производится слесарное зубило по ГОСТ, что определяет основные качества. Форма стержня зачастую прямоугольная с несущественными гранями, которые закругляются. Кроме этого, встречается овально, круглое и некоторые другие сечения. Основными характеристиками назовем следующее:

  1. Область применения.
  2. Вид инструмента.
  3. Назначение.
  4. Длина и ширина рабочей части.
  5. Материал, применяемый при изготовлении.
  6. Конструкция.
  7. Диаметр поперечного сечения в случае, его оно имеет цилиндрическую форму.
  8. Вес.

Скачать ГОСТ 7211-86

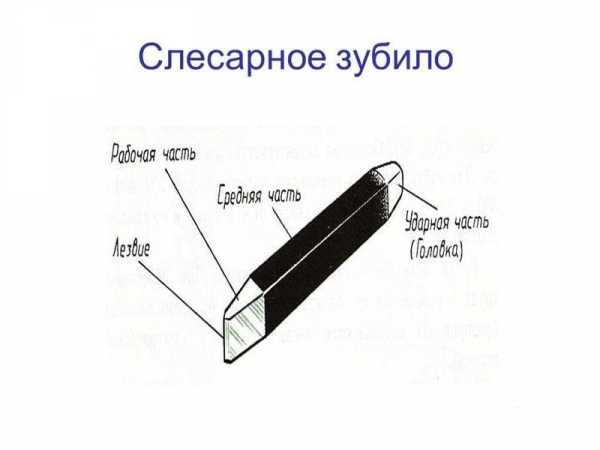

Слесарное зубило состоит из следующих частей:

  1. лезвия;
  2. рабочей части;
  3. средней части;
  4. ударной части (головки).

Распространенное слесарное зубило 1991 также может иметь грибовидный наконечник, который в большинстве случаев изготавливается из резины. За счет этого существенно упрощается нанесение ударов.

Материал

При выборе подобного изделия уделяется внимание достаточно большому количеству различных критериев, основным можно назвать тип применяемого материала при изготовлении основной части. Слесарное зубило состоит из режущей кромки, основной части и ударной поверхности. В большинстве случаев изготавливается в литом виде, за счет чего существенно повышаются эксплуатационные характеристики.

Зубила изготавливают их углеродистых инструментальных сталей (например, У7, У7А, У8, У8А, 9ХС и др), а при оснащении твердосплавными пластинами (ВК20, ВК25 и др) основную часть изготавливают из конструкционных сталей (40Х, 45 и др.).

При изготовлении слесарного зубила могут применяться самые различные материалы, в том числе углеродистая сталь. Она считается наиболее распространенным сплавом, подходит для обработки различных заготовок.

Если проводится откалывание или долбление камня, то следует уделить внимание продукции из конструкционной стали, так как она характеризуется большей устойчивостью к механическому воздействию.

Материал изготовления выбирается с учетом того, какая работа будет проводится при применении инструмента. Для существенного повышения показателя прочности проводится закалка поверхностного слоя, которая проводится с учетом установленных стандартов. В последнее время производство из алюминия слесарного зубила не проводится, так как подобный сплав характеризуется высокой ценой и мягкостью, режущая кромка быстро тупиться и приходится проводить заточку с высокой периодичностью.

Размеры и вес

Выбор подходящего инструмента проводится также по размерам и весу. Существует просто огромное количество различных видов слесарного зубила, все они подходят для применения в определенных условиях. Классификация выглядит следующим образом:

  1. Варьировать длина может в диапазоне от 100 до 200 мм. Выбор проводится в зависимости от того, какая обработка будет выполняться.
  2. Общая ширина варьирует в пределе от 5 до 25 мм.
  3. Отличительным признаком можно назвать длину рабочей части. Она варьирует в пределе от 25 до 60 мм.

Вес во многом зависит от типа применяемого материала.

Легкие изделия имеют показатель 210-380 грамм, более тяжелые экземпляры уже весят порядком 590-750 грамм. Встречаются модели, предназначенные для работы с мягким, средним и твердым материалом.

Виды зубило и их назначение

Классификация изделия проводится по самым различным признакам. От вида зависит функциональность и сфера применения. Ручной инструмент весьма распространен, так как оно обходится намного дешевле. Основная классификация выглядит следующим образом:

  1. Слесарные считаются наиболее распространенным видом, применяется исключительно для обработки незакаленного материала, так как режущая кромка может быстро затупиться. Стоит учитывать, что слесарное зубило по ГОСТ должны изготавливать все производители, так как только в этом случае могут быть обеспечены требуемые свойства.

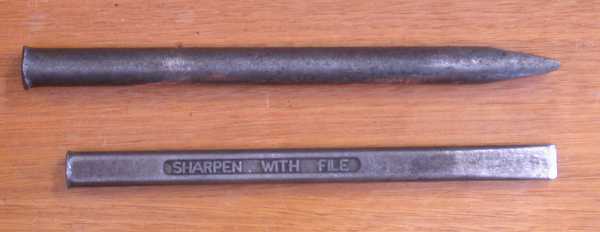

  2. Выделяют в отдельную категорию инструмент, который напоминает пику. Его часто применяют в качестве насадки при работе с бетоном, а также кирпичом и некоторыми другими прочными материалами.
  3. Крейцмейсель не только затачивается, но также еще и выпускается в зауженном виде. Подобное зубило канавочное позволяет получить требуемую выемку.
  4. Также довольно большое распространение получило зубило кузнечное. Оно характеризуется наличием рукоятки, за счет которой есть возможность применять при холодной и горячей рубке.
  5. Распространено и круглое слесарное зубило, которое применяется для работы с различными материалами. Поверхность подобного варианта исполнения немного закруглена, за счет чего расширяется область применения.

Подобных инструментов как правило вполне достаточно для выполнения основных работ с металлом. На некоторых чертежах указывается то, какой именно вариант исполнения следует применять для получения требуемой поверхности.

Что нужно знать о зубилах?

Несмотря на широкое распространение инструмента устройство зубила требует правильного применения. При рассмотрении того, что такое зубило слесарное и каким образом оно применяется отметим следующее:

  1. Использовать можно исключительно исправный инструмент, так как даже незначительные дефекты могут стать причиной допущения ошибок при работе.
  2. Определить состояние можно проводя визуальный осмотр. Примером дефектов можно назвать заусенцы и расклепанные части, а также коррозия.
  3. Не стоит забывать о том, что увеличить ресурс можно при периодическом проведении заточки. Для этого выдерживается угол 35, 45, 60 и 70 градусов. При этом выбор проводится в зависимости от области применения.

Отдельные части зубила практически не отличаются, изделие выглядит как единое целое. Часть, по которой проводятся удары, должна быть плоской и ровной, режущая кромка также не должна иметь горбатости. В противном случае велика вероятность соскальзывания зубила на момент совершения ударов.

Как пользоваться зубилом?

Несмотря на появление довольно большого количества различного электрического оборудования, во многих случаях без зубила слесарного практически не обойтись. Это связано с тем, что оно может использоваться в труднодоступных местах.

В целом можно выполнять различные задачи при применении рассматриваемого инструмента, соблюдение основных правил позволяет исключить получения травмы. На момент совершения ударов оказывается существенное воздействие.

Основные правила

Выделяют несколько основных правил, выполнение которых позволяет повысить качество полученного результата. Основными можно назвать следующее:

  1. Перед началом проведения работ следует проверить то, насколько надежно рабочая часть насажена на рукоятку.
  2. Для начала следует надеть очки и другие защитные элементы, так как во время ударов могут отлетать куски материала.
  3. На момент работы инструмент должен быть сухим. В противном случае исключить вероятность его выскальзывания из рук будет довольно сложно.
  4. При работе с металлом нужно учитывать его толщину и твердость. Если приходится работать с толстым материалом, то рубка проводится в несколько этапов.

Современные варианты исполнения инструмента снабжаются грибками. Это существенно упрощает фиксацию на момент работы, позволяет равномерно распределять оказываемую нагрузку. Тот момент, что одной рукой проводится фиксация слесарного зубила, а второй совершаются удары определяет высокую вероятность получения травмы.

Как сделать зубило своими руками?

В отдельную группу относят изделия, которые изготавливаются своими руками. Сегодня сделать зубило своими руками можно при использовании пружины в качестве основы, которая изначально изготавливается из закаленного справа. Для работы потребуется следующее:

  1. Кузнечный горн.
  2. Кувалда.
  3. Вермикулит.
  4. Наковальня.
  5. Шлифовальное оборудование.
  6. Напильники и специальные щипцы.
  7. Масло.

Не стоит забывать о том, что при работе следует обеспечить высокую степень защиты. Поэтому требуются очки, перчатки, а также специальная одежда. Также проводится и заточка зубила слесарного в домашних условиях.

Инструкция по проведению рассматриваемой работы выглядит следующим образом:

  1. Один виток отрезается, разогревается и выпрямляется. Выбирается такой объем материала, которого будет достаточно для получения конечного изделия.
  2. Рабочей части придается требуемая форма. Стоит учитывать, что форма режущей кромки получается уже после изготовления заготовки.
  3. Полученная заготовка обрабатывается напильниками. Стоит проводить обработку напильником также с учетом того, какую нужно получить форму.
  4. Часто можно встретить рекомендации, связанные с темой закаливаем в домашних условиях. Рассматриваемый сплав нагревается до температуры 760 градусов Цельсия, после чего проводится охлаждение в подготовленном масле. Рекомендуется использовать масло по причине того, что оно снижает вероятность появления окалины и других дефектов.
  5. Следующий шаг заключается в нагреве до температуры 200 градусов Цельсия, после чего заготовка остывает в естественных условиях. Это требуется для снижения внутренних напряжений. Если не провести отпуск, то во время удара может появится трещина. Начинать дальнейшую обработку до полного высыхания изделия не рекомендуется.
  6. Далее поверхность шлифуется, придается требуемый угол заточки зубила слесарного. Шлифовке следует уделять довольно большое количество внимания. Это связано с тем, что после отпуска остаются дефекты, которые делают дальнейшую работу менее комфортной.

Приведенная выше информация указывает на то, что провести изготовление инструмента своими руками практически невозможно. Для этого требуется специальное оборудование.

При этом угол заострения зубила обеспечивается за счет применения шлифовального оборудования, к примеру, напильников. Процедура заточки проводится периодически, поэтому требуется специальное оборудование.

В заключение отметим, что на момент выбора подходящего слесарного зубила проводится тщательный визуальный осмотр. На данном этапе определяется факт отсутствия серьезных дефектов. Из-за довольно широкого ассортимента выбрать качественное изделие достаточно сложно, в продаже встречается просто огромное количество дешевых подделок, которые не прослужат в течение длительного периода.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Как выбрать зубило? | смогЁм сами

Зубило является одним из древнейших инструментов, которые изобретены человеком, и его конструкция практически не изменилась с момента изобретения. Рабочая часть зубила похожа на клин, её называют нож или лезвие. Выше расположены стержень и затыльник, иногда называемый головкой, по которому наносятся удары.

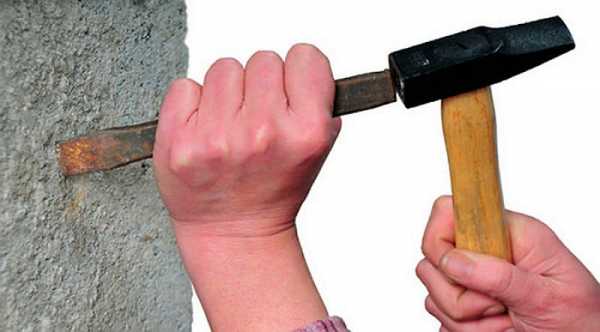

Работать зубилом можно как вручную, самостоятельно удерживая его в нужном положении и нанося удары по затыльнику молотком, так и используя специализированные инструменты, в которых оно является лишь составной частью. Примером такого инструмента может служить перфоратор.

Чаще всего в домашней мастерской можно найти слесарное зубило, предназначенное для рубки незакалённого металла. У кузнеца непременно найдётся кузнечное зубило. Этот тип инструмента предназначен для рубки мягкого, горячего металла. Основным отличием кузнечного зубила от слесарного является наличие рукояти, точнее, отверстия в стержне зубила, в которое и вставляется рукоять.

Характеристики инструмента

Изготавливается зубило из инструментальных сталей для работы по металлу, или из конструкционных сталей, если предстоит работа с камнем. Различается и угол заточки рабочей части зубила. Для работы с мягкими металлами используются острые углы заточки. Чем более твёрдый металл нужно обработать – тем большим должен быть угол заточки.

Стандартной заточкой для работы с чугуном, твёрдой сталью или бронзой считается угол в 70 градусов. Обычная «средняя» сталь потребует 60, а для обработки латуни или меди заточку рабочей части всего в 45 градусов. Для обработки металлов, сравнимых по твёрдости с алюминиевыми сплавами, зубило можно затачивать под углом в 35 градусов.

Закаляется только рабочая часть зубила, что важно для рубки металла или камня, но придаёт металлу определённую хрупкость. Следует внимательно поинтересоваться качеством закалки рабочей части перед приобретением инструмента. Затыльник не закаливается, чтобы избежать его раскалывания и появления опасных осколков.

Зубила, предназначенные для работы перфоратором, отличаются отсутствием затыльника. Вместо него используется хвостовик с различными типами креплений.

1,063 просмотров всего, 1 просмотров сегодня

smogem-sami.ru

Как работать зубилом


Как работать зубилом – вопрос далеко не праздный, потому что в наше время несмотря на наличие всевозможного электроинструмента, включая перфоратор с зубилом, возникают иногда обстоятельства когда без обыкновенного зубила просто никак не обойтись.

Взять, например, ситуацию когда необходимо укоротить гвоздь, обрезать кусок проволоки или обрубить застрявшую головку самореза – не подключать же для этого болгарку или разматывать шнур чтобы использовать перфоратор. Нет ничего удобней как взять в одну руку зубило, в другую молоток и быстро справиться с задачей.

На первый взгляд, все кажется просто, однако работать с зубилом нужно предельно осторожно, соблюдая ряд требований:

  • Зубило должно находиться в идеально исправном состоянии. В чем это выражается? Для зубила очень важно чтобы место под удар было без каких-либо заусениц, то есть не расклепано. В противном случае завернутые частицы металла при ударе по ним молотком отрываются с бешеной скоростью и не менее опасны чем мелкокалиберная пуля, которая неизвестно куда может улететь. История знает предостаточно печальных случаев когда пренебрегали этим правилом.

Основные правила при работе с зубилом

  • Не менее важно, с точки зрения безопасности, состояние молотка, особенно его надежная посадка на рукоятку. Имеется в виду что сама ударная часть молотка должна «сидеть» прочно на рукоятке и оставаться там же при ударе об зубило. Да и сам боек молотка так же как и ударная часть зубила должен быть без заворотов: частички отрываются ничем не хуже чем у зубила.

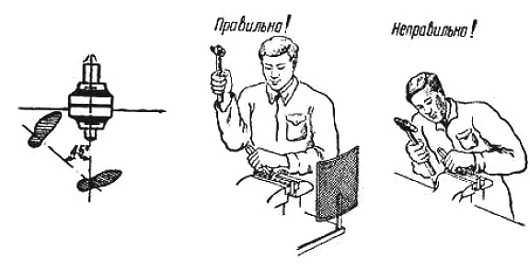

Правильно стоять при работе с зубилом — это очень важно

  • Работать с зубилом необходимо в рукавицах и защитных очках. Современные зубила оснащены защитной резиновой шайбой в случае промаха, но все равно при определенном стечении обстоятельств молоток может соскользнуть с поверхности зубила и через шайбу нанести травму руке.

Заготовки  из чугуна, бронзы и других хрупких металлов во избежание откалывания краев делают с фасками на расстоянии 0,5 мм от разметочной риски

  • Нужно следить чтобы рядом не было меньше посторонних, а лучше чтобы их вообще не было.
  • Не приступать к работе с влажным инструментом, который может соскользнуть с руки. Это касается как зубила, так и молотка.

Все вышеописанное касается того как работать с зубилом чтобы не получить травму. Далее, хочется поделиться некоторыми приемами работы, которые будут полезны человеку, мало работавшему с зубилом:

  • Работы нужно производить только на металлической плите толщиной не менее 12 мм.
  • Если вам необходимо отрубить зубилом кусок проволоки не старайтесь делать это одним богатырским взмахом, потому что нужный вам кусок может банально улететь в неизвестном направлении. Сделайте надруб такой величины чтобы можно было легко обломить нужную вам часть проволоки и она останется у вас в руках.

Рубка металла в тисках

  • При рубке листа сначала сделайте чертилкой линию, по которой совершайте рубку металла. Обычно лист толщиной 1–1,2 мм рубится легко, а вот когда нудно прорубить толщину больше до 3–4 мм – делается это за два-три прохода.

Для справки: чертилка – это тонкий металлический стержень Ø 2,5–3 мм из высокоуглеродистого металла, заточенный наподобие карандаша.

При работе с зубилом очень важно правильно его заточить под нужный угол, который напрямую зависит от твердости металла, подлежащего обработке: чем тверже металл тем угол заточки будет больше и наоборот.

Зубило состоит из трех частей — рабочей, средней и ударной Угол заострения выбирают в зависимости от твердости обрабатываемого металла

Для чугуна, твердой стали и бронзы угол затачивается под углом в 70º; для средней и мягкой стали (латуни, цинка и меди)) угол будет составлять 60º, а вот для алюминия нужно выдержать угол в 40º.

Всегда нужно помнить что вес молотка должен быть больше веса зубила как минимум в полтора раза иначе работа с зубилом прекратится в настоящий кошмар: молоток буде соскальзывать с зубила, да и производительность будет стремиться к нулю.

Если что-то автор статьи упустил в описании задавайте вопросы в комментариях, с удовольствием отвечу.

remontzhilya.ru

Слесарное зубило или как правильно обращаться с инструментом? + Видео

Об эффективности инструмента

Слесарное зубило – это режуще-ударный инструмент для грубой обработки материала. Он представляет собой металлический брусок с заостренной под определенным углом режущей частью. Большинство молодых слесарей начинают знакомиться с инструментами именно с зубила. Никаких серьезных навыков для работы с этим инструментом не нужно, так как это грубое, примитивное, но эффективное приспособление.

Примечание! Применять инструмент можно для рубки практически любого материала, и ограничивается его возможность только умениями самого мастера.

Зубило должно быть во всех домашних мастерских, в которых хозяин занимается ремонтом или изготовлением каких-либо инструментов. С его помощью можно перерубить гвоздь или толстую проволоку, вырубить какую-то деталь из листа металла, раскрутить гайку, которую заклинило, сбить наплыв от сварки и так далее. Так как не всегда под рукой есть болгарка, которую можно использовать для резки металла, а работу выполнять нужно, то в таких случаях используется «рубило». Иногда оно даже эффективнее, чем болгарка, например, если есть необходимость сделать заготовку для самодельной блесны.

Технические характеристики

Зубило выпускается в нескольких вариантах, которые отличаются формой державки:

  • Овальные;
  • Двутавровые;
  • Плоско-овальные.

Производится инструмент из высококачественной углеродистой или легированной стали. Размеры варьируются по длине: 100, 125, 160, 200 миллиметров. Также они имеют и разную ширину: 5, 10, 16, 20 миллиметров. Степень его закалки можно определить с помощью старого напильника, которым следует провести по закаленной части. Если напильник оставил минимум следов, то металл – закаленный в достаточной мере. Также инструмент должен быть твердым, чтобы при ударах не сломался.

Важно! Согласно ГОСТу есть марки металла, которые можно использовать для изготовления зубила. Поэтому проверяйте сертификаты, и если есть несоответствия, то воздержитесь от покупки. Углы затачивания зубила бывают различными. Для мягких металлов используются более острые углы, в 30 градусов, для твердых угол составляет 45, 60 и даже 70 градусов.

Как использовать слесарное зубило?

Для правильной рубки металла его первым делом размечают. Делается это любым острым предметом, который оставит четкий след. Тонкий лист материала можно рубить на наковальне, направляя зубило в прочерченную разметку. Если же лист небольшой, а толщина такая, что за один удар не прорежется, то лучше его зажать в слесарные тиски. Губки тисков при этом устанавливаются вровень с проделанной разметкой. Если же лист толстый, то разметка размещается на несколько миллиметров выше губок.

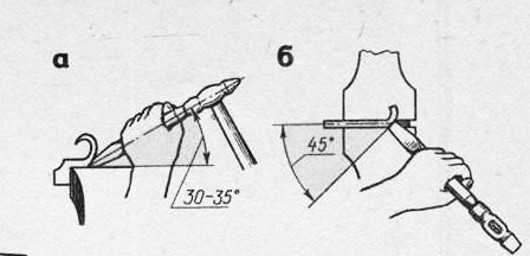

Зубило необходимо опереть на губку тисков с уклоном в 30-35 градусов. Острие же направляется на один из краев обрабатываемого материала с уклоном 45 градусов. С помощью молотка необходимо делать короткие и сильные удары по затыльнику инструмента. При этом сам инструмент не нужно сильно зажимать рукой, необходимо лишь слегка придерживать его. Если за один удар материал не разрубается, то делается еще один подход. Иногда имеет смысл сделать повторную рубку на противоположной стороне разметки, чтобы ускорить работу.

Важно! При работе необходимо следить не за затыльником, на который приходятся удары, а за острием инструмента.

ogodom.ru

Зубило Википедия

Эта статья об инструменте; об автомобиле с таким прозвищем см. LADA Samara.
Зубила с непригодным затыльником

Зуби́ло — ударно-режущий инструмент для обработки металла или камня. При сообщении зубилу ударного усилия со стороны бойковой части (затыльника) с помощью молотка, кувалды, бойка отбойного молотка, рубильного молотка, бетонолома или перфоратора режущая кромка зубила воздействует на обрабатываемый материал, разрезая его или раскалывая.

Устройство зубила и применение[ | ]

На рисунке показана режущая кромка с углом заострения α.
Угол α выбирается из ряда 35°, 45°, 60°, 70° в зависимости от условий работы инструмента

Зубило представляет собой, в большинстве случаев, продолговатый стержень, в сечении имеющий прямоугольную, круглую, овальную или многогранную форму. Зубило затачивается с одного конца (рабочая часть), а другой конец его тела (затыльник) предназначен для ударов молотком. Для обеспечения безопасной работы и защиты рук от случайных ударов молотка, на тело зубила может надеваться «грибок» — полая рукоятка с бортиком, выполненная из резины, дерева, пластмассы или металла. Рабочая часть зубила имеет двухстороннюю заточку с главным и вспомогательным углами резания; для повышения стойкости режущая кромка слегка затуплена. Хвостовик и рабочая часть зубила обязательно подвергается термоулучшению.

В зависимости от условий работы для изготовления зубил применяют следующие материалы:

  • Углеродистые инструментальные стали (У7, У8, У9, У7А, У8А, 6ХС, 9ХС): для рубки металлов.
  • Конструкционные стали (45, 50, 40Х, 60С2) оснащённые твердосплавными пластинами (ВК15, ВК20, ВК25, ВК30, ВК8В): для рубки камня.

Кроме того, зубило возможно использовать как импровизированный ключ: на грани гайки делается насечка, и, установив зубило под углом к грани гайки, несильными ударами молотка гайка откручивается/закручивается. Метод позволяет откручивать/закручивать гайки со «слизанными» гранями, но требует определённого навыка.

Разновидности зубил[ | ]

Слесарное зубило — для рубки незакалённых металлов[1].

  • Крейцмейсель — имеет зауженную режущую кромку, предназначен для вырубки пазов и канавок в металлах[2].
  • Канавочник — разновидность крейцмейселя с фигурной режущей кромкой.
  • Пика-зубило — зубило для оснастки пневматических бетоноломов, отбойных и рубильных молотков.
  • Кузнечное зубило — насажено на длинную деревянную ручку подобно молотку. Это позволяет удалить держащую зубило руку от раскалённого металла, но может применяться и для холодной рубки[3]. Кузнечные зубила могут быть и фасонными, с закруглённой режущей кромкой[4]. Кузнечное зубило относится к накладному кузнечному инструменту.
  • Скарпе́ль[5] — круглый или гранёный стержень из стали, на о

ru-wiki.ru

Зубило — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

Эта статья об инструменте; об автомобиле с таким прозвищем см.: LADA Samara.


Зуби́ло — ударно-режущий инструмент для обработки металла или камня. При сообщении зубилу ударного усилия со стороны бойковой части (затыльника) с помощью молотка, кувалды, бойка отбойного молотка, рубильного молотка, бетонолома или перфоратора режущая кромка зубила воздействует на обрабатываемый материал, разрезая его или раскалывая.

Устройство зубила и применение

Зубило представляет собой, в большинстве случаев, продолговатый стержень, в сечении имеющий прямоугольную, круглую, овальную или многогранную форму. Зубило затачивается с одного конца (рабочая часть), а другой конец его тела (затыльник) предназначен для ударов молотком. Для обеспечения безопасной работы и защиты рук от случайных ударов молотка, на тело зубила может надеваться «грибок» — полая рукоятка с бортиком, выполненная из резины, дерева, пластмассы или металла. Рабочая часть зубила имеет двухстороннюю заточку с главным и вспомогательным углами резания; для повышения стойкости режущая кромка слегка затуплена. Хвостовик и рабочая часть зубила обязательно подвергается термоулучшению.

В зависимости от условий работы для изготовления зубил применяют следующие материалы:

  • Углеродистые инструментальные стали (У7, У8, У9, У7А, У8А, 6ХС, 9ХС): для рубки металлов.
  • Конструкционные стали (45, 50, 40Х, 60С2) оснащённые твердосплавными пластинами (ВК15, ВК20, ВК25, ВК30, ВК8В): для рубки камня.

Кроме того, зубило возможно использовать как импровизированный ключ: на грани гайки делается насечка, и, установив зубило под углом к грани гайки, несильными ударами молотка гайка откручивается/закручивается. Метод позволяет откручивать/закручивать гайки со «слизанными» гранями, но требует определённого навыка.

Разновидности зубил

Слесарное зубило — для рубки незакалённых металлов[1].

  • Крейцмейсель — имеет зауженную режущую кромку, предназначен для вырубки пазов и канавок в металлах[2].
  • Канавочник — разновидность крейцмейселя с фигурной режущей кромкой.
  • Пика-зубило — зубило для оснастки пневматических бетоноломов, отбойных и рубильных молотков.
  • Кузнечное зубило — насажено на длинную деревянную ручку подобно молотку. Это позволяет удалить держащую зубило руку от раскалённого металла, но может применяться и для холодной рубки[3]. Кузнечные зубила могут быть и фасонными, с закруглённой режущей кромкой[4]. Кузнечное зубило относится к накладному кузнечному инструменту.
  • Скарпе́ль[5] — круглый или гранёный стержень из стали, на одном из концов расширен (в виде наточенной лопатки), другой конец используется для ударов молотком (возможны варианты с использованием пневматического инструмента[6]). Скарпель предназначен для гладкой обработки камня (в основном, скульпторами)[7].

См. также

Напишите отзыв о статье «Зубило»

Примечания

  1. [protect.gost.ru/v.aspx?control=7&id=141662 ГОСТ 7211-86 ] «Зубила слесарные. Технические условия»
  2. [protect.gost.ru/v.aspx?control=7&id=164634 ГОСТ 7212-74 ] «Крейцмейсели слесарные. Технические условия»
  3. [protect.gost.ru/v.aspx?control=7&id=163639 ГОСТ 11418-75 ] «Инструмент кузнечный для ручных и молотовых работ. Зубила. Конструкция и размеры»
  4. [protect.gost.ru/v.aspx?control=7&id=163539 ГОСТ 11419-75 ] «Инструмент кузнечный для ручных и молотовых работ. Зубила фасонные. Конструкция и размеры»
  5. gramota.ru/slovari/dic/?lop=x&zar=x&word=скарпель
  6. [tybet.ru/wiki/%D1%EA%E0%F0%EF%E5%EB%FC/ Скарпель]
  7. moyslovar.ru/slovari/big_tolk_slovar/slovo/скарпель

Литература

  • Шмаков В. Г. Кузница в современном хозяйстве. — М.: Машиностроение, 1990. — 288 с. — 58 800 экз. — ISBN 5-217-00854-7.
  • Иванов В. Н. Словарь-справочник по литейному производству. — М.: Машиностроение, 1990. — 384 с. — 25 000 экз. — ISBN 5-217-00241-7.

Ссылки

Отрывок, характеризующий Зубило

– Eh bien, retournez a l’armee, [Ну, так возвращайтесь к армии.] – сказал он, выпрямляясь во весь рост и с ласковым и величественным жестом обращаясь к Мишо, – et dites a nos braves, dites a tous mes bons sujets partout ou vous passerez, que quand je n’aurais plus aucun soldat, je me mettrai moi meme, a la tete de ma chere noblesse, de mes bons paysans et j’userai ainsi jusqu’a la derniere ressource de mon empire. Il m’en offre encore plus que mes ennemis ne pensent, – говорил государь, все более и более воодушевляясь. – Mais si jamais il fut ecrit dans les decrets de la divine providence, – сказал он, подняв свои прекрасные, кроткие и блестящие чувством глаза к небу, – que ma dinastie dut cesser de rogner sur le trone de mes ancetres, alors, apres avoir epuise tous les moyens qui sont en mon pouvoir, je me laisserai croitre la barbe jusqu’ici (государь показал рукой на половину груди), et j’irai manger des pommes de terre avec le dernier de mes paysans plutot, que de signer la honte de ma patrie et de ma chere nation, dont je sais apprecier les sacrifices!.. [Скажите храбрецам нашим, скажите всем моим подданным, везде, где вы проедете, что, когда у меня не будет больше ни одного солдата, я сам стану во главе моих любезных дворян и добрых мужиков и истощу таким образом последние средства моего государства. Они больше, нежели думают мои враги… Но если бы предназначено было божественным провидением, чтобы династия наша перестала царствовать на престоле моих предков, тогда, истощив все средства, которые в моих руках, я отпущу бороду до сих пор и скорее пойду есть один картофель с последним из моих крестьян, нежели решусь подписать позор моей родины и моего дорогого народа, жертвы которого я умею ценить!..] Сказав эти слова взволнованным голосом, государь вдруг повернулся, как бы желая скрыть от Мишо выступившие ему на глаза слезы, и прошел в глубь своего кабинета. Постояв там несколько мгновений, он большими шагами вернулся к Мишо и сильным жестом сжал его руку пониже локтя. Прекрасное, кроткое лицо государя раскраснелось, и глаза горели блеском решимости и гнева.
– Colonel Michaud, n’oubliez pas ce que je vous dis ici; peut etre qu’un jour nous nous le rappellerons avec plaisir… Napoleon ou moi, – сказал государь, дотрогиваясь до груди. – Nous ne pouvons plus regner ensemble. J’ai appris a le connaitre, il ne me trompera plus… [Полковник Мишо, не забудьте, что я вам сказал здесь; может быть, мы когда нибудь вспомним об этом с удовольствием… Наполеон или я… Мы больше не можем царствовать вместе. Я узнал его теперь, и он меня больше не обманет…] – И государь, нахмурившись, замолчал. Услышав эти слова, увидав выражение твердой решимости в глазах государя, Мишо – quoique etranger, mais Russe de c?ur et d’ame – почувствовал себя в эту торжественную минуту – entousiasme par tout ce qu’il venait d’entendre [хотя иностранец, но русский в глубине души… восхищенным всем тем, что он услышал] (как он говорил впоследствии), и он в следующих выражениях изобразил как свои чувства, так и чувства русского народа, которого он считал себя уполномоченным.
– Sire! – сказал он. – Votre Majeste signe dans ce moment la gloire de la nation et le salut de l’Europe! [Государь! Ваше величество подписывает в эту минуту славу народа и спасение Европы!]
Государь наклонением головы отпустил Мишо.

В то время как Россия была до половины завоевана, и жители Москвы бежали в дальние губернии, и ополченье за ополченьем поднималось на защиту отечества, невольно представляется нам, не жившим в то время, что все русские люди от мала до велика были заняты только тем, чтобы жертвовать собою, спасать отечество или плакать над его погибелью. Рассказы, описания того времени все без исключения говорят только о самопожертвовании, любви к отечеству, отчаянье, горе и геройстве русских. В действительности же это так не было. Нам кажется это так только потому, что мы видим из прошедшего один общий исторический интерес того времени и не видим всех тех личных, человеческих интересов, которые были у людей того времени. А между тем в действительности те личные интересы настоящего до такой степени значительнее общих интересов, что из за них никогда не чувствуется (вовсе не заметен даже) интерес общий. Большая часть людей того времени не обращали никакого внимания на общий ход дел, а руководились только личными интересами настоящего. И эти то люди были самыми полезными деятелями того времени.

wiki-org.ru

Зубило — WiKi

Эта статья об инструменте; об автомобиле с таким прозвищем см. LADA Samara.
Зубила с непригодным затыльником

Зуби́ло — ударно-режущий инструмент для обработки металла или камня. При сообщении зубилу ударного усилия со стороны бойковой части (затыльника) с помощью молотка, кувалды, бойка отбойного молотка, рубильного молотка, бетонолома или перфоратора режущая кромка зубила воздействует на обрабатываемый материал, разрезая его или раскалывая.

  На рисунке показана режущая кромка с углом заострения α.
Угол α выбирается из ряда 35°, 45°, 60°, 70° в зависимости от условий работы инструмента

Зубило представляет собой, в большинстве случаев, продолговатый стержень, в сечении имеющий прямоугольную, круглую, овальную или многогранную форму. Зубило затачивается с одного конца (рабочая часть), а другой конец его тела (затыльник) предназначен для ударов молотком. Для обеспечения безопасной работы и защиты рук от случайных ударов молотка, на тело зубила может надеваться «грибок» — полая рукоятка с бортиком, выполненная из резины, дерева, пластмассы или металла. Рабочая часть зубила имеет двухстороннюю заточку с главным и вспомогательным углами резания; для повышения стойкости режущая кромка слегка затуплена. Хвостовик и рабочая часть зубила обязательно подвергается термоулучшению.

В зависимости от условий работы для изготовления зубил применяют следующие материалы:

  • Углеродистые инструментальные стали (У7, У8, У9, У7А, У8А, 6ХС, 9ХС): для рубки металлов.
  • Конструкционные стали (45, 50, 40Х, 60С2) оснащённые твердосплавными пластинами (ВК15, ВК20, ВК25, ВК30, ВК8В): для рубки камня.

Кроме того, зубило возможно использовать как импровизированный ключ: на грани гайки делается насечка, и, установив зубило под углом к грани гайки, несильными ударами молотка гайка откручивается/закручивается. Метод позволяет откручивать/закручивать гайки со «слизанными» гранями, но требует определённого навыка.
