Устройство желоба для бетона своими руками

Технология заливки фундамента любого типа не представляет собой что-то очень сложное и вполне может быть выполнена самостоятельно, не прибегая к помощи специалистов. Это особенно важно, если речь идет о строительстве дома собственными силами. Заливка любого бетонного изделия имеет свои определенные особенности, которые необходимо учитывать.

Схема желоба для бетона.

Очень важным моментом является процесс подачи бетонного раствора миксером в нужное место, поскольку, в конечном итоге, необходимо получить монолитную поверхность. Именно поэтому особое значение имеет желоб, по которому бетонная масса будет подаваться бетономешалкой к месту заливки. Целесообразно при возведении фундамента изготовить желоб для бетона своими руками. Заливка миксером будет происходить значительно лучше.

Желоб соединяет емкость, где находится бетон, с пространством опалубки будущего фундамента и располагается под определенным углом к назначенному месту. Приготовленная смесь, медленно стекая по желобу, заполняет опалубку, в большей мере благодаря своему весу и лишь частичному воздействию ручного инструмента, например, совковой лопатой.

Правила и инструменты

Схема струйного желоба.

Для построения конструкции потребуются:

  • рулетка;
  • ножовка или бензопила;
  • молоток;
  • болгарка;
  • шуруповерт;
  • угольник.

В процессе заливки фундамента своими руками очень важно соблюдать некоторые правила, основными из которых являются следующие:

  • бетон следует заливать миксером небольшими порциями, не более 1,5 м по высоте, равномерно распределяя его по всей площади поверхности;
  • залитую смесь необходимо уплотнить при помощи такого прибора, как вибратор;
  • заливка бетона при помощи миксера должна проходить до тех пор, пока не достигнет контрольной отметки, которую делают на поверхности опалубки, т.е. далее заливка прекращается;
  • бетонную поверхность хорошо выравнивают, а через 3 часа, когда раствор немного схватится, ее накрывают мешковиной;
  • не следует фундамент заливать из миксера небольшими порциями, которые, в свою очередь, приведут к возникновению стыковочных швов, снижающих прочность основания, что в дальнейшем может привести к разрушению конструкции;
  • если работы выполняются в жаркую солнечную погоду, тогда бетонную поверхность периодически увлажняют на протяжении нескольких дней.

Роль желоба для заливки

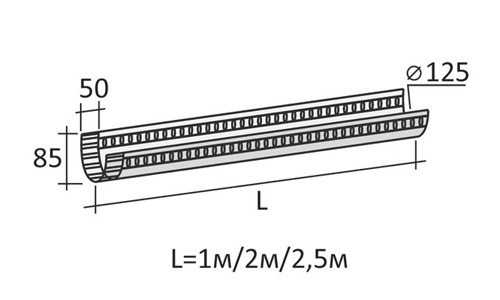

Схема желоба для заливки бетона.

Как уже было сказано выше, из миксера бетон поступает в желоб. Длина элемента должна быть от 1,2 до 1,5 метров. Если заливка бетона будет происходить в одно и то же место, тогда не произойдет равномерного распределения смеси по поверхности опалубки.

Кроме того, может произойти расслоение бетона, то есть жидкая часть массы из миксера проникнет в более дальние участки, а густая — останется только в месте заливки. Если неправильно использовать желоб, то качество фундамента будет низким и срок его эксплуатации будет небольшим.

Поэтому очень важно обеспечить свободное перемещение мешалки к различным участкам будущего устройства (фундамент). Там, где доступ миксера будет невозможным, следует использовать более длинный желоб для подачи бетона в труднодоступное место.

Изготовление желоба

Технология изготовления желоба для бетона своими руками не представляет собой какой-то особо сложный процесс. Принцип его создания точно такой же, как и при возведении опалубки на фундамент.

Схема заливки ленточного фундамента.

  1. Необходимо взять обрезную доску размером 25х150 мм и из нее сколотить «П-образную» конструкцию, борта которой должны быть достаточно высокими, чтобы не произошло застаивание бетонной массы.
  2. Чтобы бетон легко стекал, внутреннюю поверхность желоба обивают жестянкой, линолеумом или обыкновенным полиэтиленом, которые снизят сцепление материала.
  3. После того как желоб на фундамент будет изготовлен, его устанавливают в нужное место и опирают на 4 точки опоры. Неплохим вариантом станет использование для таких целей газосиликатных блоков, которые предотвратят конструкцию от разрушения.

В некоторых случаях бетон разгружается при помощи миксера в специальный бункер и только потом используется по назначению.

Очень важно помнить, что в открытых длинных конструкциях бетонная масса теряет определенную часть влаги, что способствует нарушению его однородности. Именно поэтому такие желоба являются худшим способом подачи материала и применяются только в частном строительстве.

Для возведения конструкции (фундамент) в промышленном масштабе используются желоба, которые сконструированы таким образом, что обеспечивается постоянное перемешивание бетона в нижнем конце конструкции. Достигается это путем прохождения бетонной массы сквозь специальную трубу-хобот в форме воронки.

Схемы расположения

Система подвесного устройства

Используется в том случае, если подача бетона для заливки конструкции (ею выступает непосредственно сам фундамент) осуществляется на небольшое расстояние со смещением. Для создания такой конструкции понадобится канат, к которому подвешивают желоб при помощи тросов, проходящие через два блока.

Один конец каната прикрепляют к столбу, колонне, а на противоположный навешивается груз и опускается на землю. Груз также навешивается и на концы тросов таким образом, чтобы с их помощью можно было регулировать угол наклона системы.

Если предполагается возведение такой системы, как фундамент, для сооружения большого размера, тогда для соблюдения постоянного угла наклона необходимо установить боле высокую башню для каната или установить дополнительные столбы. Именно на вспомогательные столбы будет подаваться бетон от главной башни.

Желоба с укосиной

Данная схема расположения уместна в том случае, если бетон для фундамента подается на расстоянии не более 60 метров.

Нижний конец желоба подвешивается и прикрепляется к укосине.

Укосина — металлическая решетчатая ферма, одна сторона которой упирается в нижние салазки, а верхний ее край присоединяется к верхним салазкам с помощью подъемного троса.

Для того чтобы уклон желоба во время прохождения по нему бетонного раствора оставался неизменным, нижний его конец прикрепляют к грунту посредством тросов.

Шпренгельный желоб

Наиболее простая конструкция, которая предполагает подвешивание нижнего конца желоба к опоре.

Требования к устройствам

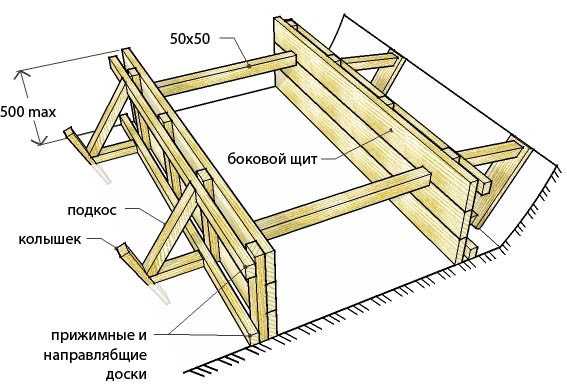

Схема опалубки для фундамента.

Чтобы подача бетонной массы при строительстве фундамента была как можно более равномерной и однородной, желоба должны соответствовать определенным требованиям, которые предъявляются к ним:

Уклон желоба на протяжении всего периода выполнения работ при возведении фундамента дома должен оставаться неизменным. Если это условие будет не соблюдено и угол наклона, например, уменьшится, то и скорость прохождения бетонной массы тоже снизится.

Это, в свою очередь, привело бы к скоплению раствора и закупорке определенного участка желоба. При увеличении угла наклона, следовательно, и скорости прохождения массы, произойдет разделение бетонной поверхности на отдельные части, что совершенно не соответствует существующей технологии. Фундамент будет некачественный.

Угол наклона желоба относительно горизонта должен иметь определенный размер, увеличение которого приведет бетонную массу к разделению на части. Причиной изменения размеров угла наклона может стать консистенция бетона и степень дальности его подачи.

Растворы более жидкой консистенции, подающиеся на небольшое расстояние, вполне допускают пологие уклоны, для значительных расстояний уместны желоба большей крутизны.

Некоторые особенности

Сохранение однородности транспортировки бетона напрямую зависит от формы желоба. Узкий и высокий желоб дает возможность во время движения смеси сближаться отдельным частицам. Кроме того, необходимо следить, чтобы бетонная масса во время подачи не переливалась через бортики устройства.

  1. Аксессуар узкой формы имеет одно достоинство, которое заключается в том, что он наиболее прочный и устойчивый в вертикальном положении. Это очень важно, поскольку его конструкция должна выдержать не только собственный вес, но и нагрузку со стороны всей бетонной массы.
  2. Очень узкий элемент необходимо усилить посредством горизонтальных распорок, чтобы предотвратить его выгибание в случае закупорки.
  3. Для увеличения жесткости его укрепляют уголками в поперечном направлении. Длина в каждом конкретном случае может быть разной и зависит от типа будущей конструкции.
  4. В промышленных масштабах, создавая фундамент, могут применяться системы длиной от 3-15 метров.

Следует помнить о том, что чем длиннее желоб, тем большей должна быть его масса, чтобы исключить его прогибание во время подачи бетонного раствора. Соединение таких изделий определяется особенностью заливки бетонной массы, точнее, тем, предполагается ли поворот желоба в определенную сторону или нет.

Для того чтобы движение было круговым, необходимо соединить его части поворотной головкой. Если нет необходимости вращать желоб в горизонтальной плоскости, вполне достаточно использовать шарниры, которые позволяют регулировать угол наклона.

1pobetonu.ru

Желоб для бетона своими руками


Устройство желоба для бетона своими руками

Технология заливки фундамента любого типа не представляет собой что-то очень сложное и вполне может быть выполнена самостоятельно, не прибегая к помощи специалистов. Это особенно важно, если речь идет о строительстве дома собственными силами. Заливка любого бетонного изделия имеет свои определенные особенности, которые необходимо учитывать.

Схема желоба для бетона.

Очень важным моментом является процесс подачи бетонного раствора миксером в нужное место, поскольку, в конечном итоге, необходимо получить монолитную поверхность. Именно поэтому особое значение имеет желоб, по которому бетонная масса будет подаваться бетономешалкой к месту заливки. Целесообразно при возведении фундамента изготовить желоб для бетона своими руками. Заливка миксером будет происходить значительно лучше.

Желоб соединяет емкость, где находится бетон, с пространством опалубки будущего фундамента и располагается под определенным углом к назначенному месту. Приготовленная смесь, медленно стекая по желобу, заполняет опалубку, в большей мере благодаря своему весу и лишь частичному воздействию ручного инструмента, например, совковой лопатой.

Правила и инструменты

Схема струйного желоба.

Для построения конструкции потребуются:

  • рулетка;
  • ножовка или бензопила;
  • молоток;
  • болгарка;
  • шуруповерт;
  • угольник.

В процессе заливки фундамента своими руками очень важно соблюдать некоторые правила, основными из которых являются следующие:

  • бетон следует заливать миксером небольшими порциями, не более 1,5 м по высоте, равномерно распределяя его по всей площади поверхности;
  • залитую смесь необходимо уплотнить при помощи такого прибора, как вибратор;
  • заливка бетона при помощи миксера должна проходить до тех пор, пока не достигнет контрольной отметки, которую делают на поверхности опалубки, т.е. далее заливка прекращается;
  • бетонную поверхность хорошо выравнивают, а через 3 часа, когда раствор немного схватится, ее накрывают мешковиной;
  • не следует фундамент заливать из миксера небольшими порциями, которые, в свою очередь, приведут к возникновению стыковочных швов, снижающих прочность основания, что в дальнейшем может привести к разрушению конструкции;
  • если работы выполняются в жаркую солнечную погоду, тогда бетонную поверхность периодически увлажняют на протяжении нескольких дней.

Роль желоба для заливки

Схема желоба для заливки бетона.

Как уже было сказано выше, из миксера бетон поступает в желоб. Длина элемента должна быть от 1,2 до 1,5 метров. Если заливка бетона будет происходить в одно и то же место, тогда не произойдет равномерного распределения смеси по поверхности опалубки.

Кроме того, может произойти расслоение бетона, то есть жидкая часть массы из миксера проникнет в более дальние участки, а густая – останется только в месте заливки. Если неправильно использовать желоб, то качество фундамента будет низким и срок его эксплуатации будет небольшим.

Поэтому очень важно обеспечить свободное перемещение мешалки к различным участкам будущего устройства (фундамент). Там, где доступ миксера будет невозможным, следует использовать более длинный желоб для подачи бетона в труднодоступное место.

Изготовление желоба

Технология изготовления желоба для бетона своими руками не представляет собой какой-то особо сложный процесс. Принцип его создания точно такой же, как и при возведении опалубки на фундамент.

Схема заливки ленточного фундамента.

  1. Необходимо взять обрезную доску размером 25х150 мм и из нее сколотить «П-образную» конструкцию, борта которой должны быть достаточно высокими, чтобы не произошло застаивание бетонной массы.
  2. Чтобы бетон легко стекал, внутреннюю поверхность желоба обивают жестянкой, линолеумом или обыкновенным полиэтиленом, которые снизят сцепление материала.
  3. После того как желоб на фундамент будет изготовлен, его устанавливают в нужное место и опирают на 4 точки опоры. Неплохим вариантом станет использование для таких целей газосиликатных блоков, которые предотвратят конструкцию от разрушения.

В некоторых случаях бетон разгружается при помощи миксера в специальный бункер и только потом используется по назначению.

Очень важно помнить, что в открытых длинных конструкциях бетонная масса теряет определенную часть влаги, что способствует нарушению его однородности. Именно поэтому такие желоба являются худшим способом подачи материала и применяются только в частном строительстве.

Для возведения конструкции (фундамент) в промышленном масштабе используются желоба, которые сконструированы таким образом, что обеспечивается постоянное перемешивание бетона в нижнем конце конструкции. Достигается это путем прохождения бетонной массы сквозь специальную трубу-хобот в форме воронки.

Схемы расположения

Система подвесного устройства

Используется в том случае, если подача бетона для заливки конструкции (ею выступает непосредственно сам фундамент) осуществляется на небольшое расстояние со смещением. Для создания такой конструкции понадобится канат, к которому подвешивают желоб при помощи тросов, проходящие через два блока.

Один конец каната прикрепляют к столбу, колонне, а на противоположный навешивается груз и опускается на землю. Груз также навешивается и на концы тросов таким образом, чтобы с их помощью можно было регулировать угол наклона системы.

Если предполагается возведение такой системы, как фундамент, для сооружения большого размера, тогда для соблюдения постоянного угла наклона необходимо установить боле высокую башню для каната или установить дополнительные столбы. Именно на вспомогательные столбы будет подаваться бетон от главной башни.

Желоба с укосиной

Данная схема расположения уместна в том случае, если бетон для фундамента подается на расстоянии не более 60 метров.

Нижний конец желоба подвешивается и прикрепляется к укосине.

Укосина – металлическая решетчатая ферма, одна сторона которой упирается в нижние салазки, а верхний ее край присоединяется к верхним салазкам с помощью подъемного троса.

Для того чтобы уклон желоба во время прохождения по нему бетонного раствора оставался неизменным, нижний его конец прикрепляют к грунту посредством тросов.

Шпренгельный желоб

Наиболее простая конструкция, которая предполагает подвешивание нижнего конца желоба к опоре.

Требования к устройствам

Схема опалубки для фундамента.

Чтобы подача бетонной массы при строительстве фундамента была как можно более равн

vest-beton.ru

Устройство желоба для бетона своими руками — house-help.info

Технология заливки фундамента любого типа не представляет собой что-то очень сложное и вполне может быть выполнена самостоятельно, не прибегая к помощи специалистов. Это особенно важно, если речь идет о строительстве дома собственными силами. Заливка любого бетонного изделия имеет свои определенные особенности, которые необходимо учитывать.

Схема желоба для бетона.

Очень важным моментом является процесс подачи бетонного раствора миксером в нужное место, поскольку, в конечном итоге, необходимо получить монолитную поверхность. Именно поэтому особое значение имеет желоб, по которому бетонная масса будет подаваться бетономешалкой к месту заливки. Целесообразно при возведении фундамента изготовить желоб для бетона своими руками. Заливка миксером будет происходить значительно лучше.

Желоб соединяет емкость, где находится бетон, с пространством опалубки будущего фундамента и располагается под определенным углом к назначенному месту. Приготовленная смесь, медленно стекая по желобу, заполняет опалубку, в большей мере благодаря своему весу и лишь частичному воздействию ручного инструмента, например, совковой лопатой.

Содержание:

  • 1 Правила и инструменты
  • 2 Роль желоба для заливки
  • 3 Изготовление желоба
  • 4 Схемы расположения
    • 4.1 Система подвесного устройства
    • 4.2 Желоба с укосиной
    • 4.3 Шпренгельный желоб
  • 5 Требования к устройствам
  • 6 Некоторые особенности

Правила и инструменты

Схема струйного желоба.

Для построения конструкции потребуются:

  • рулетка;
  • ножовка или бензопила;
  • молоток;
  • болгарка;
  • шуруповерт;
  • угольник.

В процессе заливки фундамента своими руками очень важно соблюдать некоторые правила, основными из которых являются следующие:

  • бетон следует заливать миксером небольшими порциями, не более 1,5 м по высоте, равномерно распределяя его по всей площади поверхности;
  • залитую смесь необходимо уплотнить при помощи такого прибора, как вибратор;
  • заливка бетона при помощи миксера должна проходить до тех пор, пока не достигнет контрольной отметки, которую делают на поверхности опалубки, т.е. далее заливка прекращается;
  • бетонную поверхность хорошо выравнивают, а через 3 часа, когда раствор немного схватится, ее накрывают мешковиной;
  • не следует фундамент заливать из миксера небольшими порциями, которые, в свою очередь, приведут к возникновению стыковочных швов, снижающих прочность основания, что в дальнейшем может привести к разрушению конструкции;
  • если работы выполняются в жаркую солнечную погоду, тогда бетонную поверхность периодически увлажняют на протяжении нескольких дней.

Роль желоба для заливки

Схема желоба для заливки бетона.

Как уже было сказано выше, из миксера бетон поступает в желоб. Длина элемента должна быть от 1,2 до 1,5 метров. Если заливка бетона будет происходить в одно и то же место, тогда не произойдет равномерного распределения смеси по поверхности опалубки.

Кроме того, может произойти расслоение бетона, то есть жидкая часть массы из миксера проникнет в более дальние участки, а густая – останется только в месте заливки. Если неправильно использовать желоб, то качество фундамента будет низким и срок его эксплуатации будет небольшим.

Поэтому очень важно обеспечить свободное перемещение мешалки к различным участкам будущего устройства (фундамент). Там, где доступ миксера будет невозможным, следует использовать более длинный желоб для подачи бетона в труднодоступное место.

Изготовление желоба

Технология изготовления желоба для бетона своими руками не представляет собой какой-то особо сложный процесс. Принцип его создания точно такой же, как и при возведении опалубки на фундамент.

Схема заливки ленточного фундамента.

  1. Необходимо взять обрезную доску размером 25х150 мм и из нее сколотить «П-образную» конструкцию, борта которой должны быть достаточно высокими, чтобы не произошло застаивание бетонной массы.
  2. Чтобы бетон легко стекал, внутреннюю поверхность желоба обивают жестянкой, линолеумом или обыкновенным полиэтиленом, которые снизят сцепление материала.
  3. После того как желоб на фундамент будет изготовлен, его устанавливают в нужное место и опирают на 4 точки опоры. Неплохим вариантом станет использование для таких целей газосиликатных блоков, которые предотвратят конструкцию от разрушения.

В некоторых случаях бетон разгружается при помощи миксера в специальный бункер и только потом используется по назначению.

Очень важно помнить, что в открытых длинных конструкциях бетонная масса теряет определенную часть влаги, что способствует нарушению его однородности. Именно поэтому такие желоба являются худшим способом подачи материала и применяются только в частном строительстве.

Для возведения конструкции (фундамент) в промышленном масштабе используются желоба, которые сконструированы таким образом, что обеспечивается постоянное перемешивание бетона в нижнем конце конструкции. Достигается это путем прохождения бетонной массы сквозь специальную трубу-хобот в форме воронки.

Схемы расположения

Система подвесного устройства

Используется в том случае, если подача бетона для заливки конструкции (ею выступает непосредственно сам фундамент) осуществляется на небольшое расстояние со смещением. Для создания такой конструкции понадобится канат, к которому подвешивают желоб при помощи тросов, проходящие через два блока.

Один конец каната прикрепляют к столбу, колонне, а на противоположный навешивается груз и опускается на землю. Груз также навешивается и на концы тросов таким образом, чтобы с их помощью можно было регулировать угол наклона системы.

Если предполагается возведение такой системы, как фундамент, для сооружения большого размера, тогда для соблюдения постоянного угла наклона необходимо установить боле высокую башню для каната или установить дополнительные столбы. Именно на вспомогательные столбы будет подаваться бетон от главной башни.

Желоба с укосиной

Данная схема расположения уместна в том случае, если бетон для фундамента подается на расстоянии не более 60 метров.

Нижний конец желоба подвешивается и прикрепляется к укосине.

Укосина – металлическая решетчатая ферма, одна сторона которой упирается в нижние салазки, а верхний ее край присоединяется к верхним салазкам с помощью подъемного троса.

Для того чтобы уклон желоба во время прохождения по нему бетонного раствора оставался неизменным, нижний его конец прикрепляют к грунту посредством тросов.

Шпренгельный желоб

Наиболее простая конструкция, которая предполагает подвешивание нижнего конца желоба к опоре.

Требования к устройствам

Схема опалубки для фундамента.

Чтобы подача бетонной массы при строительстве фундамента была как можно более равномерной и однородной, желоба должны соответствовать определенным требованиям, которые предъявляются к ним:

Уклон желоба на протяжении всего периода выполнения работ при возведении фундамента дома должен оставаться неизменным. Если это условие будет не соблюдено и угол наклона, например, уменьшится, то и скорость прохождения бетонной массы тоже снизится.

Это, в свою очередь, привело бы к скоплению раствора и закупорке определенного участка желоба. При увеличении угла наклона, следовательно, и скорости прохождения массы, произойдет разделение бетонной поверхности на отдельные части, что совершенно не соответствует существующей технологии. Фундамент будет некачественный.

Угол наклона желоба относительно горизонта должен иметь определенный размер, увеличение которого приведет бетонную массу к разделению на части. Причиной изменения размеров угла наклона может стать консистенция бетона и степень дальности его подачи.

Растворы более жидкой консистенции, подающиеся на небольшое расстояние, вполне допускают пологие уклоны, для значительных расстояний уместны желоба большей крутизны.

Некоторые особенности

Сохранение однородности транспортировки бетона напрямую зависит от формы желоба. Узкий и высокий желоб дает возможность во время движения смеси сближаться отдельным частицам. Кроме того, необходимо следить, чтобы бетонная масса во время подачи не переливалась через бортики устройства.

  1. Аксессуар узкой формы имеет одно достоинство, которое заключается в том, что он наиболее прочный и устойчивый в вертикальном положении. Это очень важно, поскольку его конструкция должна выдержать не только собственный вес, но и нагрузку со стороны всей бетонной массы.
  2. Очень узкий элемент необходимо усилить посредством горизонтальных распорок, чтобы предотвратить его выгибание в случае закупорки.
  3. Для увеличения жесткости его укрепляют уголками в поперечном направлении. Длина в каждом конкретном случае может быть разной и зависит от типа будущей конструкции.
  4. В промышленных масштабах, создавая фундамент, могут применяться системы длиной от 3-15 метров.

Следует помнить о том, что чем длиннее желоб, тем большей должна быть его масса, чтобы исключить его прогибание во время подачи бетонного раствора. Соединение таких изделий определяется особенностью заливки бетонной массы, точнее, тем, предполагается ли поворот желоба в определенную сторону или нет.

Для того чтобы движение было круговым, необходимо соединить его части поворотной головкой. Если нет необходимости вращать желоб в горизонтальной плоскости, вполне достаточно использовать шарниры, которые позволяют регулировать угол наклона.

house-help.info

Водосточные лотки своими руками - Строительный портал «СтройМного»

Как изготовить бетонные водосточные лотки своими руками. Порядок изготовления, состав бетонной смеси, материалы, советы.


Источник фото: Скриншот сайта

22.08.2017

Железобетонные водосточные лотки нужны для организации системы отвода воды с участков ее вероятного скопления. Часто такие системы необходимо устраивать на дорогах, чтобы предотвратить размыв и разрушение дорожной одежды. При строительстве дорог общего пользования такие используются в промышленных масштабах, поэтому их заказывают у крупных компаний. Но что делать, если водоотвод нужно организовать для небольшой дороги, скажем, к себе на дачу? В этой статье мы расскажем, как можно изготавливать водосточные лотки своими руками.

Опалубка

Оптимальной формой канала, по которому будет стекать вода, считается круглая. Именно по таким траншеям воды будут пропускаться без сопротивления и завихрений. Однако без специальных металлоформ, используемых на промышленном производстве, самостоятельно изготовить лоток такой конфигурации может быть затруднительно. Однако выход есть: нужно сделать лоток, внешняя сторона которого будет иметь П-образную форму с прямыми углами, а внутренняя – круглую.

Для этого из досок толщиной 1-1,5 см сбивают основную (П-образную) часть опалубки. Для надежности эту конструкцию желательно укрепить металлическими уголками. Затем следует подготовить формовочную часть. Проще всего использовать для этого распиленную пополам трубу с гладкой внешней поверхностью. Лучше всего подойдут пластиковые трубы, если удастся раздобыть нужный диаметр.

Также вам понадобится арматура диаметром 6 мм. Она позволит делать более прочные лотки больших размеров. Арматурные стержни располагают вдоль внутри опалубки, лучше всего сварить из них сетку.

Заливка

Каждый мастер имеет свои предпочтения к составу бетонной смеси, выработанные с опытом. Однако для тех, кто впервые сталкивается с изготовлением водосточных лотков своими руками, мы приведем состав, который кажется нам оптимальным:

  • Цемент марки М400 – 1 часть
  • Песок – 2 части
  • Щебень – 4 части

В эту смесь постепенно добавляют воду, постоянно перемешивая. Нужно добиться такой консистенции раствора, чтобы он не был слишком густым и в то же время достаточно вязким.

Готовую бетонную смесь заливают в опалубку и сразу же сверху вдавливают половинку трубы. В таком виде форму оставляют не менее, чем на сутки, при этом желательно предотвратить попадание в нее дождевой воды. Через сутки можно извлекать готовый лоток.

Тут надо быть осторожным, так как, если бетон еще недостаточно затвердел, лоток может лопнуть. Также следует быть осторожным с трубой и опалубкой, чтобы они остались пригодными для следующей заливки. Вообще, рекомендуется изготовить сразу несколько таких форм, чтобы изготовление лотков для водостока не затянулось надолго.

stroymnogo.com

Бетонные лотки своими руками, их плюсы и минусы

Бетонные лотки используются в дренажных системах практически повсеместно в России из-за особенностей климата. Обычно их устанавливают там, где вероятны обильные осадки. Дожди и талые воды вымывают верхний плодородный слой, образуются лужи. Если почва глинистая, то проблемы усугубляются тем, что вода задерживается в верхних слоях, растекается по всему участку. Чтобы этого избежать, требуется дренажная система, составной частью которой и являются бетонные лотки.

Бетонные лотки

Популярность их обусловлена рядом преимуществ. Такие лотки:

  • хорошо переносят перепады температуры;
  • выдерживают большие нагрузки;
  • имеют большую пропускную способность.

Есть у них и существенный недостаток: бетонные лотки очень тяжелые, что делает их транспортировку дорогой и сложной. Для выгрузки и установки понадобится привлечение крана. Самый простой способ избежать всего этого – сделать их прямо на месте. Об этом и пойдет речь в статье.

Этап первый: подготовка инструментов и материалов

Работы не требуют привлечения сложной техники. На всех этапах можно обойтись достаточно недорогим и доступным набором инструментов. Необходимый минимум:

  • штыковая и совковая лопаты;
  • бадья или корыто, в котором замешивается раствор;
  • мастерок для выравнивания краев;
  • ведро или тачка для переноски раствора.

Бетонные лотки с решеткой

Такой список подразумевает, что раствор будет замешиваться вручную. Существенно облегчает и ускоряет работы бетономешалка. Если ее нет, лучше одолжить или взять в аренду. Тем более что работы займут всего несколько дней (от силы – неделю), и по кошельку это не ударит. В крайнем случае подойдет ударная дрель или перфоратор со специальной насадкой-миксером.

Для бетонного раствора, из которого лотки собственно отливаются, требуется следующее сырье:

  • портландцемент марки не ниже М400;
  • щебень фракции 5–20, не больше;
  • неглинистый песок;
  • тонкая арматура, оптимальный размер диаметра – 6 мм.

Требование к марке цемента объясняется тем, что лотки должны быть прочными и хорошо выдерживать низкие температуры. Арматура необходима для того, чтобы еще больше увеличить прочность конструкции. Она также защищает ее от трещин и разлома во время снятия опалубки.

Обязательно надо подготовиться к сборке опалубки, то есть формы, в которую будет заливаться раствор. Потребуются длинные ровные доски для внешней стороны. Для формовочной части обычно берут канализационную трубу из пластика. Кроме того, понадобится полиэтиленовая пленка.

Этап второй: подготовка опалубки

Непосредственно работы начинаются со сборки формы для заливки. Доски сбивают в П-образную конструкцию. Чтобы она «не играла», ее скрепляют металлическим уголком. Если уголка нет, можно установить распорки. Иногда доски заменяют ламинированной фанерой. Однако у этого материала есть существенный минус: полотно фанеры намного короче, а значит, и лотки получаются небольшими. Внутри конструкции укладывают пленку. Это необходимо, чтобы стенки получились более гладкими.

Бетонные лотки

Когда основная форма готова, приступают к формовочной части. Для этого берут трубу и разрезают ее вдоль на две половинки. Для выбора трубы принципиально только то, чтобы она была гладкой. Внутренняя поверхность лотка должна быть ровной, чтобы плывущие листья, ветки и другой мусор не задерживались и не засоряли его. Но используют именно канализационную трубу из-за того, что она пластиковая, а значит, легкая и без труда режется. Кроме того, без усилий можно подобрать подходящий диаметр.

Желательно сразу подготовить столько форм, сколько лотков планируется использовать в дренажной системе, но это практически нереально. Даже для небольшого двора их может быть десять и больше. Поэтому собирать опалубку надо аккуратно и с учетом того, что ее придется использовать несколько раз.

Этап третий: подготовка раствора

Приготовление цементного раствора – это самый трудоемкий этап. Соотношение ингредиентов смеси (цемента/песка/щебня) бывает разное. Главное, чтобы раствор был одновременно вязким, но не густым. Оптимальным считается пропорция 1:2:4. Такой бетон получается наиболее прочным. Иногда используют другой, более экономичный вариант с пропорциями 1:3:5, но надежность его заметно ниже.

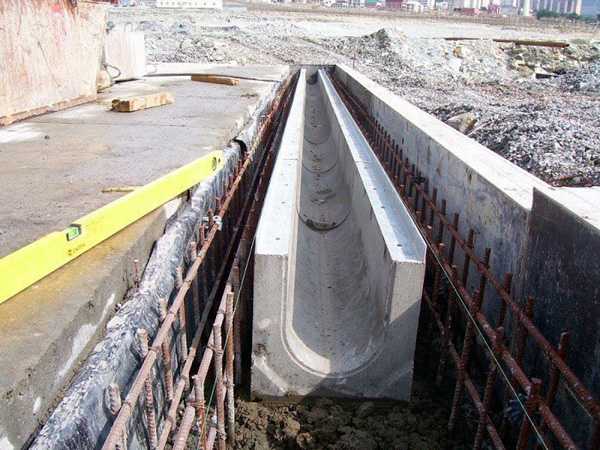

Бетонные лотки в дренажной системе

В строительстве используют только чистую воду без посторонних примесей. Негативно на него влияет «жирная» вода, поэтому не рекомендуется хранить воду в бочках из-под масла. Собранную дождевую воду и с высоким содержанием глины использовать в бетоне также не лучший вариант. Со временем кусочки глины на стенках вымываются, и там появляются углубления, в которые попадает мусор.

Этап четвертый: укладка арматуры и заливка бетона

На заключительном этапе из арматуры делают сетку: сшивают проволокой или сваривают. Можно приобрести уже готовую, тогда ее надо будет разрезать. Ее устанавливают на дно и по стенкам для прочности. После этого сразу же заливают готовый раствор равномерно по всей основной форме. Как только она будет наполнена на 70 %, в нее аккуратно помещают формовочную трубу и мастерком ровняют края. После этого необходимо подождать, пока цементный раствор затвердеет, и снять опалубку.

taxi-pesok.ru

Желоб для бетона


Как сделать желоб для приема бетона

Желобом называют приспособление, используемое в процессе отведения, доставки раствора в необходимое место.

Механизмом вооружились бытовая, промышленная и строительная сферы. Речь пойдет о последней.

Изделие легко собрать своими руками, сэкономив на привлечении специалистов, снизив затрату физических ресурсов. Равномерная укладка бетона гарантирована, а время, затраченное на строительство, существенно сократится, если учтете особенности изготовления, монтажа.

Узнайте, как сделать желоб самостоятельно, качественно. Воспользуйтесь приведенными рекомендациями.

Зачем нужен желоб?

Туда из бетономешалки поступает бетонный раствор. Рекомендуемая длина приспособления — 1,2-1,5 м, тогда бетон по опалубке распределится равномерно. Это возможно благодаря обеспечению свободного доступа ко всем участкам строения, включая самые труднодоступные.

Предотвращается расслоение бетона — без использования данного изделия густой раствор сконцентрируется в районе заливки, жидкая масса растечется по остальным участкам. Правильный подход к работе продлит срок эксплуатации фундамента за счет повышения качества укладки.

Желоб уменьшит механическое воздействие на бетон — отпадет потребность использовать лопаты, ускорится рабочий процесс.

Подготовка к работе

Транспортировочный механизм будет соединять контейнер бетономешалки с опалубкой. Расположение желоба под углом позволит бетону свободно стекать под давлением своего веса.

Уклон приспособления рассчитайте, учитывая расстояние подачи, консистенцию раствора. Если он жидкий, подается недалеко, допустим небольшой наклон. Достаточная густота бетона, повышенная дальность подразумевают построение максимально крутого желоба.

Размеры изделия выбирайте исходя из отмеренных величин — расстояния между самой отдаленной точкой опалубки и миксером.

Планируя частное домостроение в 1-2 этажа, опирайтесь на длину до 12 м. По ширине лоток равен размерам совковой лопаты плюс 50 мм на каждую из сторон — в сумме около 30 см. Высота стенок желоба составит 15-20 см — это ширина обрезной доски.

Инструменты и материалы

Приступайте к изготовлению желоба, вооружившись следующими инструментами:

  • Острой пилой;
  • Угольником;
  • Измерительной рулеткой;
  • Шуруповертом;
  • Молотком;
  • Ножницами по металлу или болгаркой.

Если решите сэкономить на оцинкованном железе, прострогайте дерево до достижения эффекта максимальной гладкости. Тогда к перечню инструментов добавится рубанок.

Заранее подготовьте материалы. Понадобятся:

  • Гвозди по 25 мм, 70 мм и 100 мм, шурупы по дереву;
  • Обрезная доска размером 25×150 мм;
  • Брусья 40×40 мм и 50×50 мм — пойдут на усиление короба;
  • Кровельное железо.

Если есть соблазн вместо металла взять полиэтилен или линолеум, подумайте о том, что даже самый плотный полиэтилен порвется при контакте с лопатой, под влиянием раствора, а покупка линолеума обойдется дороже, чем лист кровельного железа. Да и прослужит меньше металла, не сгодится для многоразового пользования.

Процесс изготовления

Технология изготовления желоба не отличается особой сложностью. Принцип работы напоминает возведение формы под фундамент.

Порядок действий:

  • Собираем дно желоба, соединяя доски торцевыми накладками из тех же досок, прибивая материал снизу;
  • Поперек доски с целью прибавления прочности фиксируем усиливающими брусками с шагом 0,6-0,8 м, тоже снизу;
  • Бока прибиваем гвоздями или прикручиваем саморезами, создавая П-образную модель;
  • Днище элемента оббиваем кровельным железом, если доски не простроганы;
  • Стенки укрепляем брусьями с шагом 80-100 см;
  • Устанавливаем желоб в нужное место;
  • Подпираем газосиликатными блоками и измеряем угол.

От уровня земли приспособление составляет 5-15 градусов для редкого раствора и 20-30 градусов понадобится плотному бетону. Тогда раствор из миксера либо бетономешалки при попадании в лоток будет двигаться по руслу самостоятельно.

Дополнительные советы

Делая приспособление, по которому будет течь бетон, обращайте внимание на определенные нюансы:

Механизм должен вплотную прилегать к смесителю и бортикам фундамента, выполняя роль связующего звена.

Нельзя изменять угол желоба на разных участках. Пониженный угол сделает скорость подачи меньше, приведет к затвердению состава раньше положенного срока. Из-за повышения уклона бетон распадется на части, ухудшатся эксплуатационные характеристики.

Изделие удобно передвигать, приделав к краю пару деревянных ручек.

После заливки самых отдаленных точек укоротите длину желоба ножовкой либо сразу разделите на съемные секции. Это избавит от необходимости перемещать миксер.

Разберите механизм по завершению работ на доски и мелкие детали, которые пригодятся в дальнейшем.

Сделайте канал слишком узким — затрудните поток, приведете к заторам. Оптимальная ширина — 0,2-0,4 м.

Важно! Чем длиннее желоб, тем увесистее должны быть подпорки, чтобы предотвратить прогиб под тяжестью бетона.

Помните про свободный доступ к любой части механизма, чтобы по мере необходимости расчищать засоры. С целью ускорения подачи бетона двое рабочих могут помогать совковой лопатой, подгонять массу в конечный пункт назначения.

Посмотрите интересное видео:

Приспособление для приема бетона обеспечит однородную подачу только, если сделать его правильной формы. Планируете сделать круговой желоб — соедините секции поворотной головкой. Когда надобность вращения по горизонтали отсутствует, применяйте шарниры для регулировки наклона, добавив пластичности собранному изделию.

Собственноручное создание желоба не потребует особых навыков, больших пространственных ресурсов, но значительно облегчит ход строительства, гарантируя надежность залитого фундамента.

sdelai-fundament.ru

Желоб для бетона своими руками: изготовление

Устройство желоба для бетона своими руками

Технология заливки фундамента любого типа не представляет собой что-то очень сложное и вполне может быть выполнена самостоятельно, не прибегая к помощи специалистов. Это особенно важно, если речь идет о строительстве дома собственными силами. Заливка любого бетонного изделия имеет свои определенные особенности, которые необходимо учитывать.

Схема желоба для бетона.

Очень важным

vest-beton.ru

технология по шагам, инструменты, схемы

Самым распространенным стройматериалом в настоящее время считается бетонная смесь, применяемая как кладочный раствор для соединения конструктивных элементов (кирпич, блоки из вспененного бетона), а также в качестве основного материала сооружений. Бетонирование, как способ получения частей зданий и построек, позволяет изготавливать путем заливки монолитные изделия различной конфигурации, зависящей только от воображения архитектора.

Основание любого объекта – фундамент из бетона, представляющий собой основу всего возводимого сооружения, от прочности которой зависит срок службы постройки в целом. Помимо этого, заливка бетона является лучшим методом для возведения стен и перекрытий, с его помощью может быть спланирована площадка любой формы, размера и геометрии.

Способы изготовления каркаса

Ввиду того что бетонная смесь представляет собой текучую субстанцию, для формирования изделия используется опалубка, в которую осуществляется укладка раствора. При сооружении ограждающей конструкции могут быть задействованы всевозможные материалы, выбор которых зависит от ряда параметров:

1. Является опалубка съемной или будет составлять часть сооружения.

2. Какая чистота поверхности необходима для готового изделия.

3. Будет ли опалубка после заливки использоваться повторно или нет.

От сочетания характеристик, требуемых от ограждающей конструкции, в которую выполняется укладка бетона, зависит стоимость всего комплекса. Опалубка делается вручную по индивидуальным размерам и геометрическим параметрам элемента постройки, для изготовления которого будет применена заливка бетона. Ручная работа всегда оценивается дороже механизированного или автоматизированного труда, а в результате увеличения его доли цена готового изделия возрастает.

Опалубка может быть сооружена из следующих материалов:

  • Доски, толщина и чистота поверхности которых зависит от параметров каркаса для бетонирования.
  • Металлические или пластиковые листы.
  • Фанера или древесно-стружечная плита.
  • Естественные откосы траншеи, в которую планируется бетонирование.

Опалубка может иметь достаточно сложную конструкцию, за счет чего получается выполнить бетонирование фундамента или монолитного бетона очень сложной формы, подходящей индивидуально к конкретному архитектурному проекту. Чем сложнее геометрия основания, тем выше стоимость изготовления опалубки и итоговая цена комплекса работ по бетонированию.

Поверхность материала ограждающего изделия, обращенная в сторону заливки, должна быть предварительно обработана смазывающим веществом (маслянистая субстанция), чтобы минимизировать сцепление смеси со стенками. Для того, чтобы заливка опалубки не стала причиной ее разрушения, боковые ограждающие стены должны быть надежно скреплены между собой и зафиксированы от смещения. Чтобы стенка не наклонилась наружу, когда будет выполняться заливка, в грунт вбиваются штыри из металла. Внутренняя полость, которую ограничивает опалубка, фиксируется при помощи закладных деталей, в том числе металлической армирующей конструкции.

Армирование, которому заблаговременно подвергается бетон, залитый в опалубку, позволяет произвести усиление, за счет чего фундамент или площадка приобретают большую несущую способность. Металлические прутки с оребрением, из которых изготавливается усиливающая обрешетка, могут быть скреплены между собой при помощи сварки, проволочных скруток или пластиковых хомутов.

Шаг арматуры по горизонтали и вертикали определяется самостоятельно и зависит от того, какой вес будет давить на конструктивный элемент из бетона – чем больше нагрузка, тем меньше расстояние. При небольшой нагрузке расстояние между прутками может составлять 150-200 мм, а в качестве способа соединения следует предпочесть проволоку или хомуты, позволяющие выполнить все своими руками.

Заливка бетонной смеси

Подача бетона в опалубку, после того как выполнены все операции по ее установке и предварительному армированию, может производиться несколькими способами:

1. Вручную при помощи ведер или других емкостей небольшого объема, пригодных для переноски смеси человеком на небольшие расстояния.

2. Заливка из бетономешалки целесообразна при невысокой опалубке, ее большой протяженности и сложного профиля. При таком сочетании факторов небольшой объем и высокая мобильность перемешивающего устройства оптимально подходят для заливки фундамента.

3. Заливка из миксера будет необходимой, когда производится бетонирование площадки, для которой нужен большой объем бетона. Бетономешалка в этом случае не сможет быть применена из-за уложенной армирующей сетки, препятствующей ее перемещению.

Оптимальная технология заливки подразумевает, что весь бетон, укладка которого необходима для заполнения опалубки, будет подан единовременно с перерывом в подаче, не превышающем сутки. По истечении 24 часового периода поверхность схватывается и теряет способность к адгезии слоев, следовательно, для того, чтобы продолжить, нужно дождаться полного высыхания смеси, которое составит от трех до десяти дней. Проще всего выполнить работы по бетонированию единовременно, применив для заливки миксер или бетономешалку.

Миксер является оптимальным вариантом при больших объемах бетона, например, заливка фундамента, и позволяет сократить время, в течение которого работа должна быть выполнена. Раздаточный короб, по которому бетонная смесь подается в опалубку, может быть удлинен желобами, изготавливаемыми своими руками из подручного материала. Тем самым, необходимость перестановок миксера, которых требует заливка цоколя здания ввиду своей геометрии, сократится до минимума.

Если подъездные пути для миксера не организованы или его применение не целесообразно ввиду больших интервалов между заливками, в качестве способа механизации работ используется бетономешалка. При такой организации процесса заливка в форму с опалубкой будет проводиться послойно или поэлементно. Сущность указанных методов заключается в следующем:

1. При послойной укладке бетонирование производится путем перемещения бетономешалки по длине опалубки и постепенного ее опорожнения. Когда раствор заканчивается, делается новый замес и процедура повторяется, до тех пор, пока заливка не будет завершена.

2. Поэлементное заполнение заключается в отделении части опалубки временной перегородкой и её заполнении в полном объеме, после чего делается еще одно отделение, которое также заливается смесью, после этого первая временная преграда убирается. Процедура повторяется последовательно, сопровождаясь перемещением бетономешалки, до тех пор, пока работа не будет завершена.

При небольших объемах заливки и возможности выполнения работ своими руками применение миксера или бетономешалки является нецелесообразным ввиду высокой стоимости. Достаточным будет наличие желания и следующих инструментов:

  • лопата или дрель (перфоратор) с миксером – своеобразная ручная «бетономешалка»;
  • металлическая или пластиковая ванна – для приготовления смеси бетона;
  • ведро из оцинкованного железа – для переноски цементного раствора;
  • вибратор или металлический прут – для удаления воздушных пузырей из слоя бетона.

Существенным недостатком применения бетономешалки по сравнению с остальными способами является необходимость электрического питания, которое может быть недоступным при неорганизованном строительстве.

После того как заливка в фундамент завершена, процесс его изготовления еще не завершен. Для того чтобы бетонирование оказалось успешным, необходимо ухаживать за плоскостью железобетона путем его укрытия от осадков и периодического смачивания до полного и равномерного высыхания. В качестве укрывного материала следует предпочесть гидрофобную полиэтиленовую пленку или ее аналог. По истечении недели, после того как поверхность затвердела, каркас может быть снят, работа завершена, а бетонирование считается выполненным.

stroitel-list.ru
