Железобетонные стеновые панели: типы, вес, размеры, ГОСТ

Издавна строительным материалом служили кирпич, камень, дерево. В прошлом веке был разработан новый вид строительства – возведение вертикальных стен из армированных бетонных плит стандартных размеров. Разработаны серии стеновых панелей различного назначения.

Созданы альбомы чертежей для панелей разного вида, с расчетами, учитывающие особенности эксплуатации. ГОСТы на железобетонные стеновые панели предписывают, типоразмеры, виды бетона и стали для закладных и арматуры, место установки.

Типы и серии железобетонных стеновых панелей

Стеновая панель представляет железобетонную плиту, устанавливаемую вертикально. В зависимости от места применения используются пустотелые, монолитные железобетонные формованные изделия, сплошные или с выемками под окна и двери.

Стеновые ЖБИ выпускаются поточным методом. Это значит, объект собирается из разных панелей, относящихся к одной серии. Они унифицированы, относятся к одному альбому чертежей, независимо, строят дом в Москве или Чите. Набор отлитых деталей является конструктором для строителей.

Виды ж/б панелей и ГОСТы

• Железобетонные наружные стеновые панели для жилых и общественных зданий могут отливаться из легкого пористого и тяжелого бетонов. Однослойные и двухслойные изделия соответствуют ГОСТ
• В строительстве жилых и административно-культурных объектов используют панели стеновые трехслойные железобетонные, монолитные или сборные, отвечающие требованиям ГОСТ 31310-2015.
• Для контура цокольного этажа и подполья используют однослойные и двухслойные вертикальные конструкции соответствующие ГОСТ 11024-84 и ГОСТ 11118-73.
• Внутренние стеновые панели из железобетона по характеристикам отвечают ГОСТ 12504-80.
• Однослойные железобетонные стеновые панели для ограждения или инженерно- техническим конструкциям выпускаются по ТУ завода изготовителя.

Особые требования к арматурной сетке и закладным элементам. Для каждого вида плит применяется определенный вид стали, диаметр стержней, марка и класс арматурной сетки. Определяющими на этом этапе являются ГОСТ 31310-2005 и ГОСТ 1305-2003.

Значение серии ж/б изделий и альбома чертежей

В рамках ГОСТ разрабатывается серия внутренних или наружных железобетонных стеновых панелей с учетом допусков под условия эксплуатации, применяемого бетона, арматуры, закладных и схемы соединения блоков. То есть альбом регламентирует всю технологию от изготовления до установки стеновой плиты.

Как пример, серия 1.432.1-21 трехслойных железобетонных стеновых панелей рассчитана для плит длиной 6 м, устанавливаемых в отапливаемом помещении. Воздушная среда – влажная и агрессивная. Для этой серии разработано 7 выпусков альбома.

Каждый несет рабочие чертежи для одного сегмента – стеновые панели, монтажные узлы, применяемая арматура и прочее. Характеристики и размеры стеновых железобетонных панелей

В зависимости от нагрузки, которую будет нести стеновая панель подбирается арматура и закладные. Причем армирование выполняется с предварительным напряжением или обычным способом.

Плотность бетона, для отливки:

• особо легкий, с пористым наполнителем – 700 кг/м3;
• легкий – массой до 1800 кг/м3;
• тяжелый – плотность до 1800 кг/м3;
• особо тяжелый – выше 2 500 кг/м3.

Вес стеновых железобетонных панелей зависит от марки бетона, и количества слоев в сборке. Панели могут использоваться в каркасном строительстве, закрепляться закладными на опору, и тогда сборные железобетонные стеновые панели считают не несущими.

В бескаркасном контуре стеновые панели несущие, загруженные. Они могут быть также самонесущими и поэтажно несущими.

Размеры стеновых панелей

Типовые размеры наружных железобетонных стеновых панелей регламентированы ГОСТом.

• Для жилых зданий используют плиты длиной 6 м, и 3 м, 1,5 м как доборные в проемах, с оконными гнездами, выемками под двери.
• Для производственных помещений 6, 12 м длиной.
• Высота всех плит 1,2 или 1,8 м.

Примечания:

1. Координационные высоты панелей, указанные в таблице выше, относятся к панелям, предназначенным для надземных этажей, а координационные толщины панелей – к однослойным и сплошным слоистым панелям. В случаях, когда в таблице приведено несколько модулей, координационный размер кратен одному из этих модулей.
2. Координационную длину угловых панелей определяют в зависимости от толщины панелей и конструкции угловых стыковых соединений.
3. Координационную длину простеночных панелей допускается принимать отличной от приведенной в таблице в случаях, когда это обосновано особенностями решения фасадов зданий.
4. Координационную толщину панелей, кратную модулю М/4, равному 25 мм,следует предпочтительно принимать для слоистых панелей.
5. Допускается при соответствующем технико-экономическом обосновании и с разрешения госстроев союзных республик принимать координационную толщину панелей более 400 мм.
6. Допускается изготовлять панели координационными размерами, отличными от указанных в табл. 1, на действующем оборудовании до 01.01.91, а также в случаях, предусмотренных СТ СЭВ 1001-78.

Толщина железобетонных стеновых панелей

Толщина железобетонных стеновых панелей зависит от количества слоев и составляет 20-50 см. Внутренние железобетонные стеновые панели представляют крупногабаритные плиты на высоту этажа и нужную длину, до 6 метров.

Примечание. Минимальную толщину слоя, указанную в скобках, допускается принимать по согласованию между проектной организацией – автором проектной документации на конкретные здания и предприятием-изготовителем при наличии технико-экономического обоснования, разработанного на основании экспериментальных данных, полученных для конкретных конструкций панелей с учетом условий их применения в зданиях и климатических воздействии.

Изготавливают их из обычного или гипсового бетона, укрепляют армирующей сеткой и покрываются слоем антикоррозийной замазки. Внутренняя плита обычно бывает однослойная, самонесущая.

На ребре каждой панели есть маркировка, которую нужно уметь читать:

• Первая цифра 1, 2,3 показывает, сколько слоев в монолитной конструкции, а 4-6 – в сборной.
• В- внутренняя, Н- наружная панель;
• С – стены, Ц – цоколь, подвал, Ч – чердак.
• размеры в дециметрах.

Конструктив и назначение изделий

Виды железобетонных панелей с утеплителем:

1. Несущие

   . Такие плиты могут выдержать не только собственный вес, но и вес других конструкций, устанавливающихся сверху них.

2. Поэтажно-несущие

   . Они выдерживают нагрузку межэтажных перекрытий и передают ее на весь каркас дома.

3. Не несущие

   . На такие плиты другие конструкции не могут оказывать нагрузку, т. е опираться на них.

4. Самонесущие

   . Такие изделия принимают не только свой вес, но и нагрузку, которая находится над ними.

Сэндвич-панели могут изготавливаться с воздушной прослойкой. В этой конструкции декоративный слой находится на небольшом расстоянии от верхней части внешнего слоя, создавая пустоту, наполненную воздухом. Жилой дом, построенный из таких плит, обладает не только высокой степенью прочности, но и имеет эстетичный внешний вид.

Все ЖБ-панели делятся на 3 вида по месту расположения:

1. Плиты для надземного строительства.
2. Цокольные.
3. Изделия для строительства мансардных помещений и парапетов.

Плиты могут обладать различной несущей способностью, отличаться конструктивно и видом применяемых для их изготовления связей:

1. При выборе панелей на этапе проектирования необходимо учитывать архитектурные и технические характеристики здания или сооружения. Каждый этаж дома строится из рядовых и угловых плит, которые могут быть сплошными или с проемами разных размеров.
2. Горизонтальная разрезка предусматривает наличие трехслойных ЖБ-изделий полосового и простеночного типа. Продольная разреза, кроме рядовых и угловых полосовых плит, может иметь изделия для подоконников.
3. В системе маркировки указывается тип и габариты бетонного изделия. Например, 3НЦНЖ означает трехслойная цокольная плита для наружных работ, имеющая жесткие связи.

К этой маркировке добавляется и цифровая, которая указывается в целых числах. Она определяет 3 параметра плиты — длину (L), высоту (H) и толщину (B).

Кроме этого, производитель может указывать вид бетонной смеси, из которой изготовлены ЖБ-изделия. Они могут производиться из тяжелого, ячеистого или керамзитобетона.

Характеристики панелей и требования к ним

Внешние бетонные армированные панели с теплоизолятором характеризуются по нескольким признакам:

1. Виду бетона.
2. Виду утеплителя внутренней прослойки.
3. Размерам слоев.
4. Типам связей (они могут быть неметаллическими, стальными, шпоночными или в виде ребер жесткости).
5. Противопожарным рассечкам в теплоизоляторе.
6. Размерным диапазонам.
7. По материалу отделки.
8. Методу соединения смежных деталей в 2 плоскостях.
9. Способу крепления к каркасу здания.
10. Конструктивному типу боковых сторон (они могут быть плоскими, дренированными, открытыми и с гребнем).
11. Наличию пароизоляционного материала или его отсутствию.

Когда осуществляют установку однорядных плит, учитывают их количество, а также размеры оконных и дверных проемов.

Особенности ЖБ-плит:

1. На этапе проектирования подбирают размеры плит по нескольким критериям: их высота должна быть аналогичной высоте монтажного узла, а толщина делиться на 10, 20 или 50 без остатка. Толщина бетонного слоя может варьироваться от 65 до 120 мм.
2. Главный слой может изготавливаться из тяжелого, легкого, мелко- или крупнозернистого бетона класса В15, но не ниже. В государственном стандарте указано, что степень прочности бетона через 4 недели должна быть не меньше 70% от его первоначального значения, указанного в проекте.
3. Для создания среднего слоя ЖБ-плиты может использоваться: каменная вата различной степени жесткости, стекло вата, прочный войлок на основе битума, пенопласт (ПП) М25 или 35 и другие теплоизоляторы.
4. В соответствии с разработанным проектом, для прочного соединения плит между собой и другими элементами здания их торцевые части оснащаются стальными накладками, закладными элементами, глубокими вырезами или большими выступами.
5. Для соединения шпонок после заделки швов герметиком на боках изделий сделаны специальные углубления. Кроме этого, торцы изделий по всему периметру могут оснащаться пазами, противодождевыми уплотнителями и ленточными водоотводами.
6. В комплект ЖБ-панелей входят дверные и оконные изделия, отливы и подоконники с монтажными закладными элементами.
7. По своему внешнему виду армированные бетонные панели с теплоизолятором должны полностью соответствовать установленным ГОСТом. На их поверхности не должно быть видно открытой арматуры, пятен, кусков раствора в местах крепления закладных элементов и петель. Все изделия должны обрабатываться защитным антикоррозийным и водоотталкивающим составом, маркироваться и отделываться качественными материалами.

Чем отличаются внутренние панели

Государственный стандарт 31310 предусматривает производство панелей для строительства каркаса здания. Для изготовления внутренних перегородок пользуются ГОСТом (12504*2015). Т. к. установка таких плит осуществляется внутри дома, для них не предусмотрена прослойка и теплоизоляционный слой. Поэтому толщина таких изделий небольшая.

На внутренние ЖБ-плиты не воздействуют низкие и высокие температуры, а также влага, поэтому класс морозоустойчивости бетона для их изготовления может быть намного меньше, чем для внешних изделий. Если для производства внутренних плит перекрытия можно использовать бетон F25, то для внешних панелей он должен быть не меньше F100.

Сегодня в Москве, России, странах СНГ возводится большое количество жилых домов из трехслойных железобетонных панелей, обладающих высокой степенью прочности и надежности.

Порядок изготовления трехслойных железобетонных стеновых панелей

Однослойная плита изготавливается из бетона. Двухслойная имеет каркас, и теплозащитный слой, который одновременно выполняет функцию пароизоляции. Сверху конструкция покрывается цементно-песчаной стяжкой. Несущий слой устанавливают со стороны помещения.

Но в современном строительстве наиболее часто используют трехслойные стеновые плиты. Здесь панель с арматурой устанавливается на наружную сторону, укладывается слой теплоизоляции и внутренняя и наружная панель скрепляются арматурой.

Утеплитель в железобетонные стеновые панели выбирается, исходя из климатических условий эксплуатации. Армирование двухстороннее, каркасом и сеткой с защитой ее от ржавления специальной замазкой.

Изготовление панелей

Панели изготавливаются по заранее выполненным чертежам в оптимальных заводских условиях, где строго контролируется процесс производства панелей и качество используемых материалов. Для изготовления панелей используются простые, надежные и экологичные материалы – бетон марки В25, стальная арматура и утеплитель (жесткая минеральная вата или экструдированный пенополистирол). Перед отгрузкой с завода, каждая панель проходит дополнительный контроль, по результатам которого выдается сертификат качества.

Процесс изготовления и монтажа трехслойных железобетонных панелей между собой основан на технологии финской , которая предусматривает замоноличивание стыков несущего слоя панелей и плит перекрытия в жесткий узел, кроме того, кромки панелей в местах их соединения выполнены в виде «ступеньки», что позволяет исключить образование мостиков холода в стыках.

Крепление железобетонных стеновых панелей

Один из ответственных этапов панельного строительства – сборка каркаса здания или сооружения. На каждой панели предусмотрены специальные металлические элементы крепления, называемые закладными.

Какой тип замка выбрать, предписывает Типовая Технологическая Карта (ТТК) и является ссылочным документом в разработке ППР – проекта производства работ.

Однослойные или многослойные железобетонные панели закрепляют на каркасе одним из способов:

• Методом сварки. Закладной элемент панели соединяется с ригелем балки с помощью стальных накладок.
• Болтовое соединение – закладная и накладка соединяются винтовым соединением. От коррозии узел защищают бетонированием.
• Соединение петля-скоба, когда накладка выполнена из арматуры, на нее вставляется петля закладной, место соединения бетонируется.
• Самофиксирующие связи – когда замок выполняется между панелями. Одна из них имеет разомкнутую петлю, другая – выступающий штырь. При монтаже получается соединение, которое по действиям напоминает навешивание полотна двери на выступающие стержни.

Плюсы и минусы

Стеновые панели из железобетона обладают большим количеством преимуществ. Среди них:

1. Быстрое возведение. При наличии готового строительного проекта, специалисты выполняют сборку здания из ЖБИ быстро и без каких-либо задержек.
2. Строительство с помощью ЖБИ может производиться в любой сезон. Даже зимой нет необходимости в приостановке сооружения постройки из железобетонных изделий.
3. Отсутствие усадки. Панели из железобетона не имеют склонности к усаживанию, т.е. после сборки основной коробки можно сразу переходить к последующим стадиям — внутренней отделке, устройству теплоизоляции и т.д.
4. Отличная шумоизоляция. Наибольших показателей защищенности от шума можно добиться, если выбрать специальные панели со встроенным утеплителем.
5. Возможность соорудить теплое здание. Качественные ЖБ изделия обладают высокой сопротивляемостью теплоотдачи.
6. Отсутствие ограничений в плане фасадной отделки. Для этой цели можно применять любые решения, включая облицовку декоративной штукатуркой и сайдингом.
7. Высокий уровень пожарной безопасности. Изделия из железобетона, которые соответствуют ГОСТу, не подвержены горению.
8. Доступная цена. Эксперты отмечают, что стоимость железобетонного здания получается на 1/3 меньше, чем постройки, сооруженной из кирпича.

Кроме того, внутренние поверхности ЖБ панелей не нуждаются в предварительной обработке, т. к. они изначально являются ровными. Их следует отделывать уже после возведения здания, во время внутренней отделки жилища.

Однако у этого материала есть и недостатки. Основные из них:

• для монтажа требуется применение спецтехники;
• большая масса;
• ровные формы стеновых блоков могут создавать проблемы с воплощением сложных архитектурных композиций;
• повышенные требования к основанию фундамента;
• возможные проблемы с заменой поврежденных фрагментов;
• шумо- и теплоизоляция хуже, чем в зданиях, построенных из классического кирпича.

Железобетонные панели: особенности трехслойных стеновых изделий

Стеновые наружные бетонные и железобетонные панели нашли самое широкое применение при сооружении домов, а также промышленных и общественных объектов. Появление их, больше 50 лет назад, стало настоящим прорывом в строительстве и дало возможность сократить в несколько раз период возведения зданий.

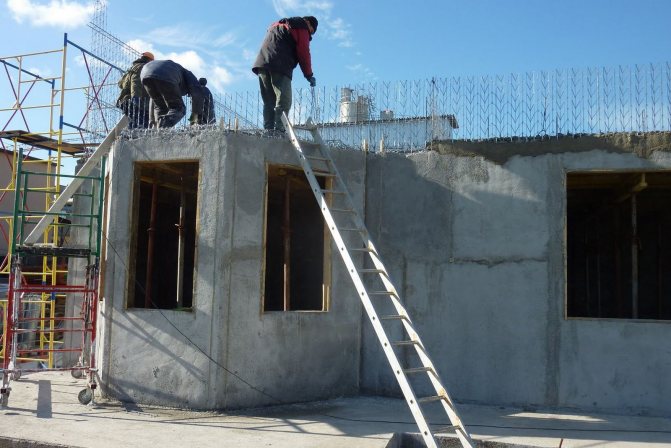

Панели из железобетона значительно убыстряют темпы строительства зданий.

Типы ж/б панелей

Строение двухслойной панели.

Железобетон — это монолит из стальной арматуры и бетона. Взаимодействие данных материалов является очень эффективным. Бетонный камень надежно сцепляется с металлом, хорошо защищая его от ржавления. Эти компоненты дополняют друг дружку по стойкости к разным нагрузкам.

Получаемые конструкции имеют значительную прочность, и помочь в их обработке может только высокотехнологичный инструмент. В последнее время стало востребованным алмазное бурение отверстий в бетоне.

Обратите внимание!
Объем ЖБИ, в основном, занимает дешевое сырье – гравий, щебень, песок.
Поэтому цена их сравнительно невелика.

Какие их разновидности существуют

Сверхтяжелая панель.

По армированию ЖБИ делятся на:

• напряженные предварительно изделия;
• аналоги, армированные обычным методом.

По плотности (удельному весу) и марке бетона:

• сверхтяжелые бетонные панели, плотность их от 2. 5 т/м³;
• тяжелые аналоги, с плотностью 1.8/2.5 т/м³;
• легкие, их удельный вес до 1.8 т/м³;
• сверхлегкие изделия, их плотность 0.7 т/м³.

По своему строению железобетонные стеновые панели делятся на:

• монолитные;
• пустотелые;
• произведенные из одной разновидности раствора;
• изготовленные из разных типов смеси.

ЖБИ могут предназначаться:

• для жилых и общественных построек;
• для производственных объектов;
• для инженерно-технических сооружений.

Методы производства

Стендовый способ производства.

Производство панелей осуществляется на заводах железобетонных изделий разными методами.

1. Стендовая технология предназначена для изготовления крупноразмерных изделий. Раствор заливают в неподвижные формы. Особые агрегаты: укладчики бетона и вибраторы, по очереди приближаются к стендам и производят технологические этапы.
2. Кассетный метод — это модификация предыдущего способа. Панели производятся в неподвижных кассетах, которые состоят из нескольких стальных отсеков. В форму ставится каркас из арматуры, далее она заполняется бетоном. Термическая обработка производится контактно, сквозь стенки кассет.

После прогрева стенки форм снимаются, а панели вынимаются мостовым краном. Данным способом производятся плоские изделия: стеновые конструкции и аналоги для перекрытий.

Поточно-агрегатный метод.

3. При поточно-агрегатной технологии формы для изделий перемещаются по цепочке от одного механизма к следующему. Влажная и термическая обработка осуществляется постоянно.
4. При вибропрокатном методе весь производственный цикл происходит на единственной установке поточного принципа действия (вибропрокатном стане). Она представляет собой конвейер, состоящий из защищенной резиной стали.

Лента его перемещается по технологическим постам. На них происходит: установка каркаса из арматуры, заливка бетона, его уплотнение вибрацией и термическая обработка.

Инструкция рекомендует таким способом производить панели перегородок и перекрытий, а также внешние стеновые плиты из легкого бетона.

Технические требования

К стеновым плитам государственные стандарты предъявляют самые строгие требования.

1. Точность нормативных размеров, а также геометрической формы.
2. Оптимальность конструкции соединений и узлов.
3. Точное расположение закладных.
4. Соответствие типоразмера и массы ЖБИ возможностям транспортных и грузоподъемных машин.

Обратите внимание!
Дом из железобетонных панелей должен сооружаться из изделий, габариты которых лежат в пределах отклонений и допусков.
Они определяются ГоСТом №130/15.4/84.

5. Размеры закладных в них должны соответствовать нормативным значениям, погрешность не должна превышать 0.5 см.
6. Допустимо осевое смещение закладных не больше 1 см.
7. Эти элементы должны располагаться заподлицо с плоскостью панелей либо выше ее — не больше, чем на 0. 3 см.

Подробнее о стеновых плитах

Крупные стеновые плиты были разработаны, чтобы убыстрить темпы строительства. Например, коттедж из железобетонных панелей может быть построен всего за 2 недели.

Достоинства ЖБИ

Популярность ж/б панелей в массовом строительстве, кроме высоких темпов работ, объяснима и прочими их преимуществами:

• высокой прочностью;
• хорошей несущей способностью;
• приемлемым уровнем теплоизоляции;
• 100% огнестойкостью;
• устойчивостью к перепадам температур;
• долговечностью эксплуатации.

Типы панельного строительства

Бескаркасный тип панельного строительства.

Панельное строительство может быть каркасным и бескаркасным.

Зависит это от того, какие стеновые плиты применяются: ограждающие и несущие либо лишь ограждающие.

1. В постройках бескаркасного типа нагрузку перекрытий несут сами панели стен.
2. В каркасных аналогах несущие функции исполняют каркасы. Стеновые плиты служат для зонирования, ограждения, звуко- и теплоизоляции.

Заводы производят панели, как для внешних, так и внутренних стен.

1. Наружные плиты по строению делятся на три категории: однослойные, произведенные из ячеистого либо легкого бетона и состоящие из двух, трех слоев. Последние изготавливаются из тяжелых типов бетона и теплоизолятора.
2. Снаружи конструкции покрываются фасадной керамической плиткой, декоративным раствором, атмосферостойкими красками и пр. Внутренняя сторона плит подравнивается и готовится для отделки.
3. Высота стеновых ж/б панелей равна высоте одного этажа. Ширина их простирается на 1/2 комнаты (300/720 см), толщина может быть 20/50 см. Размеры железобетонных стеновых панелей для перегородок соответствуют габаритам помещений. Толщина их 3/16 см.

Классификация плит для стен

Есть разные деления панелей на категории, исходя из принципа, лежащего в основе: типовые особенности, предназначение, строение, состав материала.

Конструкция плит

Производимые панели делятся на монолитные и составные аналоги.

В свою очередь, слоистые изделия могут быть цельными либо иметь прослойки из воздуха.

1. Однослойные аналоги изготавливают из однородного бетона, имеющего низкую теплопроводность. Толщина их наружной части равна 2/4 см. Внутри плита декорируется облицовкой.
2. Двухслойные плиты обладают сплошным строением. Их несущий слой изготовлен из армированного бетонного раствора. Это внутренняя часть панели, которая дополнительно играет роль пароизоляции. Наружный теплозащитный слой покрыт цементно-песчаным раствором.
3. Железобетонные трехслойные панели делаются из двух плит, соединенных меж собой сваренным каркасом из арматуры. Меж ними проложен утеплитель.

По несущей способности стеновые плиты делятся на:

• самонесущие изделия;
• несущие аналоги.
• навесные панели.

Панели для перегородок

Перегородочные плиты.

1. Эти крупногабаритные плиты имеют высоту этажа и длину до 600 см. Предназначены они для возведения полносборных построек.

Обратите внимание!
Для производства перегородочных панелей следует применять имеющий высокую прочность обычный либо гипсовый бетон.
Материал должен обладать хорошей водонепроницаемостью и морозостойкостью.

2. Такие плиты укрепляются железной проволочной сеткой либо прутами из термически и механически устойчивой стали, класса А/III, АТ/IIIС. Все стальные детали изделия должны быть покрыты антикоррозийным грунтом.

Однослойные плиты

Однослойная плита.

1. Для производства однослойных панелей стен применяется бетон, имеющий однородное строение и высокий уровень теплоизоляции. Чаше всего — это легкий (ячеистый) материал.
2. Внешняя сторона плит покрыта слоем облицовки, толщиной в 2/4 см, для их защиты от атмосферных воздействий.
3. Как отделка внутренней части применяется различная штукатурка, плитка и пр.

Панели двухслойные

1. Двухслойная разновидность плит, как правило, имеет сплошную структуру. Первый несущий слой делается из плотного армированного бетона. Другой слой — теплоизолирующий.
2. Он расположен с наружной стороны и покрыт цементно-песчаным раствором.
3. Несущий слой находится внутри помещений и одновременно служит для пароизоляции.

Трехслойный тип изделий

На фото строение некоторых марок трехслойных панелей.

Более всего сейчас востребованы железобетонные трехслойные стеновые панели.

1. Основой трехслойной плиты служит наружная несущая сторона, к ней прикреплена арматурой внутренняя панель. Благодаря промежутку меж ними понижаются тепловые потери в строении.
2. Теплоизолятором в таких изделиях может служить минеральная вата, фибролит на основе цемента, пеносиликат, полиуретан.
3. Трехслойные плиты обладают типовыми размерами и различны по своей толщине. Она избирается проектировщиками, исходя из условий климата местности и теплотехнических параметров здания.
4. Этот вид панелей производят из легкой, но прочной бетонной смеси либо тяжелых видов бетона, имеющего класс не ниже В-12. 5.
5. Армируют изделия сварными сетками либо объемными стальными каркасами. Все металлические детали плит защищаются антикоррозийными грунтовками.
6. Характеристики трехслойных панелей для стен определяются нормами ГоСТ №31310/2005 и ГоСТ №13015/2003.
7. В случае необходимости обработки плит при их установке, осуществляется резка железобетона алмазными кругами.

Размеры изделий

Часть проекта здания, описывающая свойства необходимых панелей.

1. Главный критерий выбора стеновых плит своими руками — это их размеры. Они должны быть указаны в проекте здания, с учетом его конструктивных схем и поэтажных планов.
2. Габариты и толщина, величина и число проемов, технические характеристики панелей определяются, исходя из проекта.
3. Типовые размеры плит для жилых домов: высота равна одному этажу, ширина равна одной-двум комнатам. Внешние панели имеют дверные и оконные проемы. Плиты для перегородок сплошные либо имеют дверные проемы.
4. Панели для промышленных объектов имеют длину 6 метров, 9 и 12.

Обратите внимание!
Толщину стеновых плит следует выбирать, исходя из условий климата в вашем регионе.
Также имеют большое значение теплотехнические качества применяемых стройматериалов.
Производители выпускают продукцию, имеющую толщину 20/50 сантиметров

Маркировка продукции

Так продукция маркируется.

Маркируются панели буквами и цифрами через тире.

1. Первая группа указывает вид плиты и ее размеры: длину, высоту (в дециметрах), толщину (в сантиметрах).
2. Следующий фрагмент определяет класс и тип бетона: Л — легкий, Т — тяжелый, Я — ячеистый.
3. Третья часть сообщает о дополнительных качествах продукции.

Например:

• сейсмическая стойкость больше 7 баллов – С;
• морозоустойчивость ниже -40 градусов — М;
• проницаемость: особо низкая — О, пониженная — П, нормальная — Н.

Характеристики некоторых видов стеновых панелей.

В эту группу марки входят указания на конструктивные свойства изделий:

• их форма;
• конфигурация торцов;
• тип и расположение проемов, если они есть;
• форма штроб (если они присутствуют) в примыканиях смежных элементов;
• тип и местоположение выпусков арматуры и закладных;
• наличие армирующей конструкции для понижения нагрузок, вследствие неравномерности деформаций фундамента.

Приведем пример маркировки: ПСТ 598-300-20.

• ПСТ – панель стеновая трехслойная;

598 см – ее длина;

300 см – ее высота;

Вывод

Железобетонные панели оград, стен и перекрытий являются неотъемлемой частью современного массового строительства. Использование новых технологий, материалов и конструкторских решений при их изготовлении дает возможность оптимизации возведения зданий.

Если вы познакомитесь с видео в этой статье, то получите еще немало полезной информации.

Добавить в избранное Версия для печати

Поделитесь:

Статьи по теме

Все материалы по теме

Панели серии

A. Pro-Stock, Световые панели в разобранном виде.

руб. Основной контент начинается здесь

ABB

MFR: ABB — Электрификация

MFR #: MB233WB

UPC: 783175121106

Артикул #: 92390

ABB — Электрификация

Номер производителя: MB233WB

UPC: 783175121106

Артикул №: 92390

Наличие

Местоположение	В наличии Кол-во
РАСПРЕДЕЛИТЕЛЬСКИЙ ЦЕНТР ДЕ-МОЙН	0
РАСПРЕДЕЛИТЕЛЬСКИЙ ЦЕНТР В ЛУИСВИЛЛЕ	0
РАЧИНСКИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЦЕНТР	0

Технические характеристики

Каталожный номер	MB233WB
Производитель	АББ — Электрификация
Марка	АББ
Страна происхождения	Неизвестно
Сделано в США	№
Состоит из	Pro-Stock 208/120 В перем. тока, 3 фазы, 225 А
Щит Тип	Отзыв
Специальные функции	Панели серии A. Pro-Stock, Световые панели в разобранном виде. Выключатель не входит в комплект, за исключением (комплектов WB� (где номер продукта заканчивается на (WB�)). (Комплекты WB� включают выключатель, монтажный комплект и наконечники со стороны нагрузки. Вилки номинальных значений необходимо заказывать отдельно. 3 полюса. 33WB MB233WB
СКП	783175121106

Новые подробности о панелях анимационных фильмов NYCC Warner Bros.

Несколько недель назад компания Warner Bros. Home Entertainment объявила, что на следующей неделе представит в NYCC три анимационных фильма! Сегодня WBHE опубликовал обновленную информацию, в частности, об актерских талантах и ​​режиссерах, которые примут участие в панелях анимационных фильмов NYCC Warner Bros.

Ознакомьтесь с обновленной информацией о панелях анимационных фильмов NYCC Warner Bros. в официальном пресс-релизе ниже:

Группа популярных актеров и режиссеров присоединится к Warner Bros. Home Entertainment (WBHE), чтобы представить три новых анимационных фильма. на New York Comic Con с мировыми премьерами и панелями Aqua Teen Forever: Plantasm, Batman and Superman: Battle of the Super Sons и Mortal Kombat Legends: Snow Blind с 5 по 9 октября 2022 года.

В четверг, 6 октября, WBHE проведет мировую премьеру фильма Aqua Teen Forever: Plantasm в 20:30 на главной сцене NYCC. Помимо показа, мероприятие начнется с панельной дискуссии между создателями фильма и актерами, включая Кэри Минс и Дану Снайдер , которые озвучивают Фрайлока и Мастера Шейка соответственно, а также соавторов сериала и режиссеров фильма. писатели Дэйв Уиллис (который также озвучивает Митвада) и Мэтт Майелларо .

WBHE проведет мировую премьеру фильма Бэтмен и Супермен: Битва Супер Сыновей в пятницу, 7 октября, в 15:30 на главной сцене, после чего состоится панель с участием актеров и съемочной группы во главе с Джеком. Дилан Грейзер и Джек Гриффо , голоса Джонатана Кента и Дамиана Уэйна, соответственно, наряду с Трэвисом Уиллингемом (голос Супермена/Кларка Кента), Лаурой Бэйли (голос Лоис Лейн), директор Мэтт Питерс , сценарист Джереми Адамс и главный продюсер Рик Моралес

А в субботу, 8 октября, актеры Рон Юань (голос Куай Лян/Саб-Зиро) и Кортни Тейлор (голос Киры ), продюсер/режиссер Рик Моралес и сценарист Джереми Адамс поделятся закулисными подробностями и забавными историями о создании Mortal Kombat Legends: Snow Blind на панели в 15:30 на главной сцене. .

Кроме того, осталось ограниченное количество бесплатных билетов на специальную премьеру фильма Легенды Mortal Kombat: Snow Blind , которая состоится в среду, 5 октября, в 18:30 в Hudson Yards. См. ниже более подробную информацию и инструкции по запросу билетов.

На панелях WBHE будут показаны невиданные ранее кадры, дискуссии с режиссерами и актерами. Все три панели будут транслироваться в прямом эфире в рамках партнерства NYCC с Popverse, а ссылки на конкретные панели можно найти на веб-сайте NYCC по адресу  www.newyorkcomiccon.com.

Информация о Aqua Teen Forever: Plantasm
Станьте одним из первых, кто увидит совершенно новый полнометражный детективно-приключенческий фильм, основанный на знаменитом сериале Adult Swim, когда Warner Bros. Home Entertainment представляет мировую премьеру Aqua Teen Forever: Plantasm .  В фильме с рейтингом R показаны всеми любимые негодяи, Подростки Аква: умный Фрайлок, болтливый Мастер Шейк, симпатичный Митвад и всеми любимый сосед-извращенец Карл, которые расходятся, а затем снова собираются вместе, чтобы сразиться со всеми любимым корпоративным повелителем. , Amazin, возглавляемый всеми любимым техническим магнатом Нилом и его верным помощником-ученым Элмером. Помимо показа, создатели фильма и ключевые актеры проведут панельную дискуссию, в том числе вопросы и ответы аудитории. Кэри Минс ( Aqua Teen Hunger Force, The Brak Show ), Дана Снайдер ( Aqua Teen Hunger Force, Squidbillies ) и Дэйв Уиллис  ( Squidbillies, Your Pretty Face 9) return045 to Hell как голоса Фрайлока, Мастера Шейка и Митвада соответственно. В фильме также снимались Питер Серафинович ( Клещ ), Пол Уолтер Хаузер ( Черная птица ), Наташа Ротвелл ( Белый лотос ), Роберт Смигель ( Bob’s Burgers ) и Тим Робинсон ( Detroiters ). Фильм был написан и снят создателями сериала Дэйвом Уиллисом и Мэттом Майелларо , а продюсером выступила компания Williams Street Productions. Aqua Teen Forever: Plantasm  будет доступен в цифровом формате, 4K Ultra HD и Blu-ray с 8 ноября 2022 года.0145 Станьте свидетелем презентации первого полнометражного полнометражного анимационного фильма Warner Bros. Animation, полностью созданного с помощью компьютерной графики, когда Warner Bros. Home Entertainment представляет мировую премьеру фильма Бэтмен и Супермен: Битва Супер Сыновей . Аааа, быть молодым… и обязанным спасти мир от надвигающейся гибели! Это бремя, с которым сталкиваются 11-летний Джонатан Кент и сопротивляющийся молодой приятель Дэмиан Уэйн в этом совершенно новом анимационном фильме DC. В свой день рождения Джонатан Кент узнает, что его отец — Супермен и что у него есть собственные скрытые сверхспособности! Он также знакомится с легендарным Темным рыцарем и нынешним Чудо-мальчиком Дамианом. Но когда два мальчика вынуждены объединиться, чтобы защитить своих близких от враждебной инопланетной силы, станут ли они Супер Сыновьями, которыми им суждено быть? После показа создатели фильма и ключевые актеры проведут панельную дискуссию, в том числе вопросы и ответы аудитории. Джек Дилан Глейзер ( Шазам !, Лука, Оно ) и Джек Гриффо ( Громовержцы ) озвучивают Джонатана Кента и Дэмиана Уэйна соответственно, а вспомогательный состав включает Троя Бейкера ( The Last of Us, Batman: The Long Halloween ) как Batman/Bruce Wayne, Travis Willingham ( Critical Role, Sofia The First ) как Superman/Clark Kent и Laura Bailey ( The Legend of Vox Machina , Наруто: Шиппуден ) в роли Лоис Лейн. Мэтт Питерс ( Лига Справедливости Тьма: Война Апоколипса ) направляет Бэтмен и Супермен: Битва Супер Сыновей по сценарию, написанному Джереми Комбатом Адамсом франшиза (франшиза). Продюсер-супервайзер — Рик Моралес ( Несправедливость, Бэтмен: Возвращение крестоносцев в плащах ). Бэтмен и Супермен: Битва Супер Сыновей будет доступен на 4K Ultra HD Blu-ray Combo Pack, Blu-ray и в цифровом формате с 18 октября 2022 года. Легенды Mortal Kombat: Snow Blind , третий в серии полнометражных анимационных фильмов, вдохновленных МК, посвящен 30-летию блокбастера серии видеоигр Mortal Kombat. Легенды Mortal Kombat: Snow Blind находит порочного, помешанного на власти Кано, решившего захватить Земное Царство, по одной душе за раз. С помощью трех хладнокровных наемников Черного Дракона он отправляется в жестокое нападение из города в беззащитный город. Выбор прост: преклонить колени или быть уничтоженным. Но когда дерзкий и талантливый, но недисциплинированный Кенши не встает на колени, Кано и его клан уничтожают молодого воина, лишая его зрения и уверенности в себе. Под опекой упрямого отставного Куай Ляна, единственного, кто достаточно силен, чтобы бросить вызов злобному Кано, Кенши обретает новую надежду и ясный путь к искуплению. Но будет ли этого достаточно, чтобы помешать Кано уничтожить все Земное Царство? Презентация будет включать в себя захватывающие видеоролики и развлекательную панельную дискуссию между режиссерами и ключевыми актерами. Мэнни Хасинто ( Top Gun: Maverick, The Good Place ), Дэвид Уэнам ( Элвис, 300, Властелин колец франшиза) и Рон Юань ( Mortal Kombat 11, Мулан ) наконечник копья потрясающий голос в ролях Кенши Такахаши, Кано и Куай Лян соответственно. Продюсером и режиссером фильма является Рик Моралес ( франшиза Mortal Kombat Legends , Несправедливость ) по сценарию Джереми Адамса ( Сверхъестественное, Общество Справедливости: Вторая мировая война ), который также написал сценарии к первым двум фильмам сериала. Созданный Warner Bros. Animation в сотрудничестве с NetherRealm Studios и Warner Bros. Games, Mortal Kombat Legends: Snow Blind поступает от Warner Bros. Home Entertainment в цифровом формате 9 октября 2022 г., а также в 4K Ultra HD Combo Pack и Blu. -ray 11 октября 2022 г.

Информация о билетах
Поклонники, желающие получить бесплатные билеты на мировую премьеру Mortal Kombat Legends: Snow Blind 5 октября необходимо подать заявку по электронной почте [email protected].
