Обратная засыпка фундамента: СНиП и нормы

Многие застройщики, впервые сталкивающиеся со строительством дома, ошибочно полагают, что возведением фундамента, стен и кровли основной этап работ можно считать завершенным. Это далеко не так. Ведь нужно обязательно побеспокоиться о том, чтобы в процессе эксплуатации жилища не сырела плита, на которой находится все здание. Кроме того, в районах с повышенным уровнем грунтовых вод, остов здания может проседать или, наоборот, его будет выпирать. Может случиться и так, что фундамент начнет двигаться, подпираемый почвенными слоями. Чтобы избежать всех этих неприятностей, нужна правильно выполненная обратная засыпка фундамента.
Оглавление:

  1. Суть вопроса
  2. Чем засыпать: вопрос не прост
  3. Влияние плотности засыпки на состояние фундамента
  4. Некоторые акценты по обратной засыпке фундамента

Суть вопроса

Фундамент не закончен без обратной засыпки

Закладка любого основания осуществляется с обязательным выполнением земляных работ. Сюда входит формирование котлована (под плиту) или траншеи (под ленту). Затем выполняются опалубочные работы, армирование, бетонирование, возведение цоколя. Возле готового фундамента остается незаполненное пространство – так называемые «пазухи». Она должны обязательно засыпаться грунтом. В этом и состоит вкратце процесс обратной засыпки. Перед тем, как ее произвести, нужно, чтобы произошли события, периодичность и технологию которых нельзя нарушать:

  • заливка фундамента;
  • приобретение бетоном требуемой прочности на сжатие;
  • удаление каркаса опалубки;
  • выполнение гидроизоляции основания;
  • прокладка коммуникаций, испытание трубопроводов.

То есть, должны быть выполнены все процессы формирования основания, готового принять и нести на себе нагрузку возводимых конструкций. Если не дожидаться затвердения бетона по всей его массе, засыпанный в пазухи грунт может создать такое давление на фундамент, из-за которого тот начнет разрушаться.

Внимание! Полное затвердевание бетона по всей толще при благоприятных условиях (теплой солнечной погоде) происходит в течение 15 дней. С наружной стороны любой вид фундамента засыпается во всех случаях. А вот изнутри, при возведении армированной бетонной ленты, все зависит от подвального помещения. Если его планируется строить, то внутри замкнутого периметра обратное заполнение траншеи не делается.

Засыпать грунт и проводить его послойное уплотнение нужно с предельной осторожностью, чтобы не повредить целостность гидроизоляционного слоя и стен подвала. Все работы регламентируются СНиП, в том числе 3.02.01-87 «Земляные сооружения, основания и фундаменты». Заполняются пазухи до такого уровня, при котором обеспечивается надежное водоотведение поверхностных стоков.

Грунт при возвратном заполнении допускается не трамбовать, но делать обязательную отсыпку по всей протяженности траншеи валика. Его размеры должны предусмотреть последующую усадку почвенных слоев. Если пазухи между фундаментом и стенами котлована узкие, то их лучше наполнять содержимым с малой усадкой: щебеночной, гравийно-песчаной смесью.

Чем засыпать: вопрос не прост

В большинстве случаев в этих целях используют тот же грунт, который изымался для формирования фундамента. Но есть универсальные породы: глина и песок. Вот два основных компонента: ими производится возвратное наполнение. Каждый из грунтов используется в конкретных случаях, имея свои положительные и отрицательные стороны.

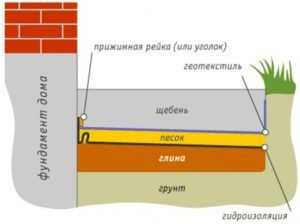

Засыпку лучше выполнять смесью комбинации грунтов

  • Обратная засыпка фундамента глиной выполняет функцию преграды (глиняного замка) для вод, чтобы не допустить их проникновения в зону фундамента. В этом качестве можно комбинировать: насыпать не чистую глину, а суглинок или другую комбинацию грунтов, имеющую плотность выше, чем основной грунт возле фундамента. Как пример – сруб, возведенный на суглинистых почвах. В этом случае пазухи и внутреннее пространство засыпается тем же извлеченным при строительстве фундамента суглинком или же глиной. Если дом возведен на глине, то и обратная засыпка – из глины. Мене плотный супесок в качестве основного грунта должен подсыпаться суглинком или глиной.
  • На пучинистых грунтах, промерзающих на значительную глубину, лучше всего подойдет обратная засыпка фундамента щебнем, смешанным с песком. Щебеночно-песчаная смесь не задерживает воду, не дает ей замерзнуть между фракционными частицами, что исключает увеличение объема (пучение) засыпки. Такой состав не будет давить на фундамент в морозы, создавая дополнительную нагрузку от сил выталкивания его наружу. Но есть и обратная «сторона медали». Тот же рыхлый песок, пропуская через себя влагу, создает ее скопление у основания фундамента. При плохо выполненной или некачественной изоляции создается угроза основанию, несмотря даже на обустроенную вокруг него отмостку. Выполнить ее абсолютно непроницаемой, практически, невозможно. Нужен дополнительный дренаж для отвода ливневых и подземных вод.
  • Использовать песок в чистом виде не рекомендуется. Если все же принято «песочное» решение, то степень плотности наполнителя должна быть такой же или выше, чем степень уплотнения основного грунта в его обычном состоянии. Выполняется уплотнение при оптимальной плотности и влажности с коэффициентом 0,95. Узнать степень уплотнения почвы в конкретной местности можно из геологических данных, находящихся в специальных учреждениях.

Внимание! Что не подходит в любых случаях в качестве грунта для обратной засыпки, так это верхний плодородный слой почвы и чистый чернозем.

Влияние плотности засыпки на состояние фундамента

От того, чем выполнить обратную засыпку фундамента, а также насколько квалифицированно это будет сделано, зависит, будет проседать отмостка или нет. В составе заполнения не должно быть крупных остроконечных посторонних предметов, способных нарушить слой гидроизоляции. Не должны там присутствовать подзолистые, известковые включения, органические фракции, которые разлагаясь и сгнивая, оставляют после себя полости – «слабые» места в целостности засыпки. Если при обратном заполнении не была достигнута нужная плотность, то грунт начинает проседать, а вместе с ним и отмостка, особенно у самой стены. Меняется уклон, и вода проникает на поверхность стены. Со временем процесс будет усугубляться, в конечном итоге отмостка перестанет исполнять свою функцию: защищать стены, цоколь и фундамент от влаги. Это чревато разрушением основания и деформации конструкций дома.

Некоторые акценты по обратной засыпке фундамента

Засыпка должно производиться с соблюдением всех технологических этапов

  • При выполнении работ должны соблюдаться нормы и технология работ. Нужно придерживаться последовательности этапов.
  • Обратное заполнение производится после гидроизоляционных работ или после монтажа плит перекрытия.
  • На вид заполнения влияет тип оборотного грунта и оснастка, используемая для его утрамбовки. Все процессы выполняются ручным способом, начиная с участков возле стен повала, фундамента, точек ввода коммуникационных разводок, постепенно продвигаясь к кромке откоса. При этом над трубами уплотнение грунта выполняется с особой осторожностью.
  • Какой бы материал для обратного заполнения не использовался, во избежание усадки грунта, уплотнять его следует обязательно. Для этого используется виброплита. Чтобы при этом не повредился слой гидроизоляции стен подвального помещения, они закрываются асбестоцементными плитами.
  • Процесс предполагает послойную утрамбовку каждого засыпанного слоя толщиной по 0,3 м. При этом толщина осыпаемого грунта не должна превышать 0,25 м.
  • Верхняя почвенная прослойка утрамбовывается до уровня обустройства отмостки.
  • При прокладке коммуникаций в трубах под них насыпается мягкая «подушка» (0,3 м), хорошо уплотняется. Трубы укладываются. На них насыпается мягкая почва, но без утрамбовки. Сверху укладывается следующий слой грунта, но уже с последующим уплотнением.

Пред выполнением работ нужно изучить требования строительных норм и выполнять их неукоснительно. В конечном итоге это гарантирует не только целостность фундамента, но и всего строения в целом.

ofacade.ru

Обратная засыпка пазух котлована: что это, порядок действий

Пазуха строительного котлована

Устройство фундамента почти всегда сопровождается земляными работами, объём которых зависит от размера строящегося здания. Вынутый грунт осыпается на строительном участке и в дальнейшем используется для засыпки пазух котлована. Это позволяет решить сразу несколько проблем, связанных с утилизацией извлеченной земли, а также с увеличением устойчивости основания.

Цели обратной засыпки

Обратная засыпка пазух котлована производится после того, как завершены все строительно-отделочные работы, связанные с обустройством фундамента здания. Пазухи котлована – это промежуток между его откосами и стенами подвала или цокольного этажа. Они позволяют свободно производить весь спектр строительных работ:

  • Устанавливать и демонтировать опалубки для монолитной бетонной заливки.
  • Монтировать элементы сборного фундамента.
  • Крепить на внешние стены фундамента тепло- и гидроизоляционный материалы.
  • Обустраивать вокруг здания дренажную систему для отвода грунтовых, талых и дождевых вод.
Обратная засыпка пазух котлована

После того как все работы, связанные с монтажом и отделкой несущего основания, закончены, пазухи котлована засыпаются грунтом. Весь процесс обратной засыпки на первый взгляд выглядит простым до примитивности. Однако, производить данную работу с соблюдением всех строительных правил и нормативов. Недаром данный процесс регламентируется отдельным СНиП №3-02-01 от 1987 г.

Производить обратную отсыпку следует только после того, как бетонная заливка фундамента наберёт не менее ¾ от своей конечной прочности. Обычно это занимает от 2 до 4 недель в зависимости от погоды и толщины заливки. В противном случае высока вероятность повреждения несущего основания: его растрескивание и деформация.

Единственный вариант, когда следует засыпать пазухи ещё до набора бетоном необходимой прочности – когда прогноз погоды обещает обильные дожди, которые могут привести к вымыванию из бетона цемента или к полной или частичной размывке свежей заливки.

Во избежание этого производится засыпка пазух с соблюдением всех мер предосторожности. После того как пазухи будут заполнены, в обязательном порядке по периметру здания заливается черновая отмостка. Она позволит уменьшить приток дождевых вод непосредственно к стенкам свежезалитого фундамента.

Технологическая схема земельных работ

Заполнение пазух строительного котлована позволяет успешно решить ряд задач, но только при условии неукоснительного соблюдения всех технологий.

  • Утепление фундамента. Засыпка пазух позволяет создать дополнительную внешнюю защитную подушку от проникновения холода в подвальные или цокольные помещения.
  • Увеличение устойчивости. Устройство пазух вдоль стен фундамента делает более удобным весь процесс его строительства и отделки. Однако подобная технология значительно уменьшает его устойчивость. Засыпка пустот между откосами траншеи или котлована грунтом делает фундаментное основание более прочным, повышает его сопротивление сейсмическим, вибрационным и прочим воздействиям.
  • Отведение сточных и подпочвенных вод от фундамента. Отсыпка пазух грунтом с хорошими дренирующими свойствами даёт возможность предотвратить проникновение сырости в подвал.
Устройство защитной дренажной системы

Технология отсыпки

Необходимость соблюдения строительных регламентов превращает довольно простую процедуру в сложный процесс, который состоит из нескольких этапов.

Регулировка влажности грунта

Согласно положениям СНиП, применять для обратной отсыпки можно грунт только определённой влажности. Она должна составлять от 12 до 15% для лёгких грунтов (песок, супесь) и не более 20% для тяжёлых (глина, суглинок, гравийно-песчаная смесь).

Процент влажности устанавливается в лабораторных условиях при помощи специальной аппаратуры. В случае, если грунт за время лежания на строительной площадки чересчур высох, его требуется перед засыпкой увлажнить.

Для увлажнения следует использовать не обычную воду, а цементно-водный раствор. Профессиональные строители называют его цементным молочком.

Приготовить его можно прямо на строительной площадке. Для этого в ёмкость заливается вода, после чего добавляется цемент и тщательно размешивается. Можно использовать для приготовления молочка и бетоносмесители. В итоге должен получиться раствор молочно-белого цвета, при этом консистенция его должна быть, как у простой воды. Слишком прозрачный раствор считается слабым, а чересчур густой — слишком «крепким».

Если же грунт является слишком влажным, то перед засыпкой его следует просушить. Для этого время от времени его разрыхляют и переворачивают с помощью бульдозеров или экскаваторов. Под действием солнца и ветра из грунта удаляется лишняя влага, и, когда он дойдёт до кондиции, его засыпают в пазухи.

Засыпка грунта

При заполнении пазух также нужно соблюдать техусловия проведения работ. Грунт засыпается не сразу, а равномерно по всему периметру тонкими слоями. Толщина каждого слоя не должна превышать 30-50 см. После укладки каждый слой должен проливаться цементным молочком и уплотняться.

Для обратной отсыпки нельзя использовать плодородный верхний слой почвы. Со временем органические включения перегнивают, оставляя после себя пустоты.

Во время проведения вскрышных работ на строительном участке перегной следует складировать отдельно от неорганического грунта. Использовать чернозём можно будет в дальнейшем для обустройства придомовой территории. Внутреннюю отсыпку подвального пространства следует производить только после того, как будут засыпаны все внешние пазухи котлована. Если проектом предусмотрено устройство подвального помещения или цокольного этажа, внутренняя засыпка не производится.

Высота засыпки зависит от конструкции основания. Если в стенах фундамента предусмотрены вентиляционные продухи, то грунт засыпается на 20 – 30 см ниже этих отверстий, а стены без таковых отдушин оборудуются непосредственно до перекрытия 1 этажа. В последнем случае отсыпка может служить основой, на которую производится бетонная заливка черновых полов.

Уплотнение засыпки является обязательным технологическим условием. Чем плотнее грунт, тем обеспечивается большая устойчивость всего несущего основания постройки. В идеале плотность отсыпки должна составлять порядка 0,9 – 0,95 от плотности коренного, не потревоженного земляными работами грунта.

На практике для достижения этого показателя и используется послойная отсыпка с тщательным уплотнением каждого последующего слоя. Это позволяет также избежать последующей просадки засыпки, её вымывания, провисания и разрушения водоотводной отмостки.

Уплотнение почвы виброплитой

Материал для обратной засыпки

Наиболее часто для засыпки используются песок и глина, либо смесь этих видов грунта — суглинок или супесь. Среди инженеров-строителей нет однозначного мнения, какой же тип грунта лучше всего подходит для обратной отсыпки, но большинство специалистов всё же склоняются в пользу песка.

В поддержку приводятся следующие достоинства засыпки пазух песком:

  1. Песок относится к материалам с хорошими дренирующими свойствами. Дождевая и талая вода не задерживается надолго в песчаном слое, а уходит в нижние слои почвы. Благодаря этому пространство вокруг несущего основания здания будет избавлено от избытка сырости, а следовательно от неблагоприятного воздействия на бетонную заливку влаги в тёплое время года и сил пучения грунта зимой.
  2. Песок неплохо трамбуется и после уплотнения не склонен к повторному разрыхлению при высыхании. Это позволяет дополнительно укрепить стенки фундамента здания, придать им устойчивость и прочность.
  3. Песчаный грунт не относится к просадочным почвам: со временем его плотность и несущие способности только увеличиваются. Общая прочность песчаников не велика, но вполне достаточна для обеспечения надёжной фиксации основания постройки.

Все перечисленные плюсы «работают» только при условии, что засыпной песчаный грунт был заранее подготовлен в соответствии со всеми требования СНиП. В противном случае он может стать просто бесполезным «балластом», легко размываемым потоками воды и не обеспечивающим нужной прочности фундаменту.

Использование песка

Для обеспечения длительной службы несущего основания особое внимание следует уделить процессу уплотнения засыпного грунта. Эффективность уплотнения во многом зависит от технических характеристик самого песка. Лучше всего для отсыпки пазух использовать не песок, вынутый при копке котлована.

Если же строительство ведётся на глинистых грунтах, следует засыпать привозной песок, взятый из подпочвенных слоёв — так называемый «овражный песок». В таком материале содержится некоторое количество мельчайших частиц минеральных солей, соединений различных металлов, прежде всего, железа и алюминия, которые при его уплотнении или смачивании образуют прочные связи.

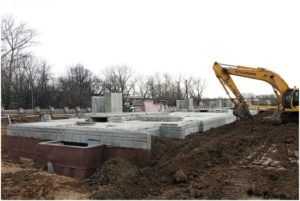

Засыпка внешних пазух экскаватором

Этих достоинств лишён песок, полученный путём дробления горных пород («карьерный песок») и намытый земснарядами со дна рек и озёр («речной песок»). Перед использованием овражный песок следует очистить от органических включений — чернозёма, веток, корневищ, но не рекомендуется промывать, чтобы с водой не вымывались коллагенные частицы, «склеивающие» песчинки между собой.

Ещё более эффективным способом с точки зрения обеспечения плотности засыпки будет использование для обратной засыпки песчано-гравийной смеси (ПГС). Данная смесь обладает достаточными показателями плотности и без участия дополнительных связующих компонентов. Оптимальным соотношением компонентов смеси будет 60% песка и 40% — некрупного гравия. Такая смесь хорошо уплотняется, имеет достаточно большую массу и отлично пропускает сквозь себя влагу, не давая ей скапливаться близ стенок фундамента или цоколя.

Использование глины

В некоторых случаях песок для засыпки пазух бывает недоступен или доставка его на строительную площадку обходится слишком дорого. Тогда приходится использовать глинистый грунт, вынутый во время земляных работ. Заполнение пазух глиной требует от строителей соблюдения ряда технологических правил.

Для обратной отсыпки лучше использовать тощую глину, так как она менее склонна к впитыванию и удержанию воды. Чтобы облегчить процесс трамбовки, к твёрдой тощей глине следует добавить около 5% глины жирных сортов. Такой небольшой процент практически не повлияет на свойства засыпного грунта, но позволит ускорить и упростить весь процесс.

Если глина используется для обратной засыпки фундамента, возведённого на прочных каменистых породах, то она мало отличается по своей эффективности от песка и ПГС.

Жирная глина может применяться при отсыпке пазух для сооружения глиняного замка — водонепроницаемого слоя, предназначенного для воспрепятствования проникновения влаги вглубь засыпного грунта. Для этого после засыпки пазух сверху укладывают слой предварительно размоченной жирной глины толщиной в 15-20 см. Укладку глины следует производить в несколько приёмов, 3-4 слоями по 5 см. При этом каждый последующий слой наносится только после того, как предыдущий слой глины достаточно подсохнет и затвердеет.

На видео показана технология проведения обратной отсыпки:

Несмотря на кажущуюся простоту, работа по обратной засыпке пазух представляет собой весьма ответственный и сложный процесс. Следуя всем рекомендациям СНиП, при помощи отсыпного грунта можно значительно увеличить прочность и продлить срок службы фундамента и всего здания.

kakfundament.ru

ТР 73-98 «Технические рекомендации по технологии уплотнения грунта при обратной засыпке котлованов, траншей, пазух»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК "Трансстрой"СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

§ Е2-1-58. Засыпка грунтом траншей, пазух котлованов и ям Указания по применению норм

Нормы предусматривают засыпку траншей, пазух котлованов и ям ранее выброшенным грунтом, расположенным от бровки в пределах одной перекидки.

Засыпка производится слоями с разбивкой комьев грунта. Толщина слоя зависит от необходимой (заданной) степени уплотнения грунта, которое достигается трамбованием его. Для лучшего уплотнения грунт поливают водой.

Состав работ

При немерзлом грунте

1. Засыпка ранее выброшенным грунтом с разбивкой комьев. 2. Трамбование грунта ручной трамбовкой. 3. Поливка водой при необходимости.

При мерзлом грунте

1. Засыпка разрыхленным грунтом с разбивкой комьев. 2. Трамбование грунта ручной трамбовкой.

Состав звена

Землекоп 2 разр.-1

" 1 " -1

Мерзлые грунты

Таблица 1

Нормы времени и расценки на 1 м3 грунта по обмеру в засыпке

Наименование работы

Толщина трамбуемого

Группа грунта

слоя, м

IIм

IIIм

IVм

Засыпка грунтом с трамбованием

До 0,2

1,2

0-73,8

1,3

0-80

1,6

0-98,4

1,8

1-11

1

Св.0,2 до 0,3

1,1

0-67,7

1,2

0-73,8

1,5

0-92,3

1,7

1-05

2

а

б

в

г

N

Немерзлые грунты

Таблица 2

Нормы времени и расценки на 1 м3 грунта по обмеру в засыпке

Наименование работы

Толщина трамбуемого

Группа грунта

слоя, м

I

II

III

IV

Засыпка грунтом с трамбованием

До 0,1

0,87

0-53,5

0,97

0-59,7

1,2

0-73,8

1,5

0-92,3

1

Св.0,1 до 0,2

0,79

0-48,6

0,86

0-52,9

1,1

0-67,7

1,3

0-80

2

Св.0,2 до 0,3

0,73

0-44,9

0,81

0-49,8

1

0-61,5

1,2

0-73,8

3

Засыпка грунтом без трамбования

0,5

0-30,8

0,57

0-35,1

0,75

0-46,1

1,97

0-59,7

4

а

б

в

г

N

§ Е2-1-59. Трамбование грунта

Таблица 1

Техническаяхарактеристика электротрамбовок

Наименование показателя

Единица

Марка электротрамбовок

измерения

ИЭ-4505

ИЭ-4502

Глубина уплотнения (за 2 прохода)

см

20

40

Диаметр трамбующего башмака

мм

200

-

Размеры трамбующего башмака

мм

-

350  450

Характеристика электродвигателя:

мощность

кВт (л. с.)

0,6 (0,8)

0,4 (0,5)

напряжение

В

222

220

частота тока

Гц

50

50

Частота ударов

"

6,3

9,3

Габариты

мм

255440785

970475960

Масса

кг

27

81,5

studfiles.net

Засыпка грунтом траншей, пазух котлованов и ям

Главная > Засыпка грунтом траншей, пазух котлованов и ям

§ Е2-1-58. Засыпка грунтом траншей, пазух котлованов и ям

Указания по применению норм

Нормы предусматривают засыпку траншей, пазух котлованов и ям ранее выброшенным грунтом, расположенным от бровки в пределах одной перекидки.
Засыпка производится слоями с разбивкой комьев грунта. Толщина слоя зависит от необходимой (заданной) степени уплотнения грунта, которое достигается трамбованием его. Для лучшего уплотнения грунт поливают водой.

Состав работ

При немерзлом грунте

1. Засыпка ранее выброшенным грунтом с разбивкой комьев.
2. Трамбование грунта ручной трамбовкой.
3. Поливка водой при необходимости.

При мерзлом грунте

1. Засыпка разрыхленным грунтом с разбивкой комьев.
2. Трамбование грунта ручной трамбовкой.

Состав звена

Землекоп 2 разр.-1
» 1 » -1

Мерзлые грунты

Таблица 1

Нормы времени и расценки на 1 м³ грунта по обмеру в засыпке

Наименование работы Толщина трамбуемого Группа грунта
слоя, м IIм IIIм IVм
Засыпка грунтом с трамбованием До 0,2 1,2

0-73,8

1,3

0-80

1,6

0-98,4

1,8

1-11

1
Св.0,2 до 0,3 1,1

0-67,7

1,2

0-73,8

1,5

0-92,3

1,7

1-05

2
а б в г N

Немерзлые грунты

Таблица 2

Нормы времени и расценки на 1 м³ грунта по обмеру в засыпке

Наименование работы Толщина трамбуемого Группа грунта
слоя, м I II III IV
Засыпка грунтом с трамбованием До 0,1 0,87

0-53,5

0,97

0-59,7

1,2

0-73,8

1,5

0-92,3

1
Св.0,1 до 0,2 0,79

0-48,6

0,86

0-52,9

1,1

0-67,7

1,3

0-80

2
Св.0,2 до 0,3 0,73

0-44,9

0,81

0-49,8

1

0-61,5

1,2

0-73,8

3
Засыпка грунтом без трамбования 0,5

0-30,8

0,57

0-35,1

0,75

0-46,1

1,97

0-59,7

4
а б в г N
