Заливка лестницы бетоном: Заливка лестницы из бетона своими руками

Содержание

изготовление монолитных конструкций для дома

Все многоуровневые сооружения оснащены межэтажными переходами — лестницами. Если дачный дом в 2 этажа строится из дерева, то и лестница должна делаться из пиломатериалов. Для кирпичных домов более подходят бетонные лестницы, которые можно сделать как самостоятельно, так и при помощи специалистов. Работа нелегкая, придется вложить в конструкцию много сил и времени.

Характерные плюсы и минусы

Многоуровневые бетонные изделия должны отвечать всем требованиям. Если будет нарушена технология изготовления, то существует риск деформирования или растрескивания лестницы. Однако это редкие случаи. Бетонные лестницы для дома — самые надежные и долговечные, поэтому преобладающее число домовладельцев выбирает монолитные конструкции. Они обладают следующими плюсами:

  • способны выдержать различные динамические нагрузки, а про возможный скрип ступеней можно забыть навсегда;
  • из всех возможных материалов, применяющихся для изготовления межэтажных конструкций, с бетоном может сравниться только сталь, но металлические изделия не эстетичны и годятся только для промышленных зданий;
  • их можно установить с уличной или внутренней стороны дома, а суровый климат ничуть не повредит им;
  • в качестве отделки используются самые разнообразные декоративные материалы, ассортимент которых не знает границ.

Из бетона создаются винтовые, прямые, угловые и любые формы лестниц. Среди плюсов существуют минусы, но это, скорее всего, технологические сложности, чем недостатки. К ним относятся следующие:

  • лестница, изготавливаемая из бетона, как правило, имеет большую массу, поэтому ее установка требует надежного закрепления к стенам, полу первого этажа, а также к полу второго этажа;
  • это конструкция повышенной сложности, и самостоятельная установка потребует длительного физического усилия;
  • строительство межэтажного перехода займет много времени, особенно тогда, когда работу будет выполнять всего один человек, ведь надо мастерить опалубку, подготовить все детали, на стенах начертить линии будущего лестничного марша, и самое важное — это трудоемкий процесс по заливке бетона;
  • первоначальный вид готовой лестницы не привлекает внимание, из-за незнания некоторые домовладельцы отказываются делать подобные конструкции, но они забывают про самые разнообразные варианты отделки.

Часть владельцев выбирает П-образные межэтажные переходы. Они финансово выгоднее и просты в изготовлении. Кроме них существуют более красивые модели — это винтовые конструкции, но их монтаж потребует грамотного расчета. Строителям без опыта лучше начинать изготавливать простейшие изделия, к примеру, бетонное крыльцо.

Правильные расчеты

Некоторые новички полагают, что изготовление лестницы из бетона делается «на глаз» без правильных расчетов. На выходе получится совершенно небезопасная лестница. Она не прослужит длительное время, а асимметричные ступени затруднят передвижение.

Для строительства межэтажных изделий есть специальные нормативы по углу наклона бетонного марша. От них нельзя откланяться. Следовательно, перед началом строительства дома в 2 уровня нужно составлять проект, в котором будут рассчитаны параметры лестницы. Если это не сделано, то придется действовать по ходу дела. При расчете следует придерживаться следующих правил:

  1. Для домашнего пользования лестница делается с уклоном 27−33 градусов. Это оптимальный вариант и передвижение по конструкции будет комфортным. Малый наклон на 9−20 градусов подходит для пандусов, а для внутренних межэтажных переходов такой вариант станет нецелесообразным. Для чердачных лестниц делается угол на 45 градусов. Пожарные, приставные и эвакуационные лестницы, как правило, сооружаются из металла под прямым углом.
  2. Можно сэкономить пространство комнаты и сделать лестницу под большой крутизной, но повседневное перемещение будет сложным, поскольку ширина проступи уменьшится. Хозяевам сначала надо промерять длину от выбранной точки пола до точки пола напротив проема второго этажа. Также измеряется высота. После этого надо воспользоваться онлайн-калькулятором и вычислить угол наклона.
  3. Расстояние от ступеней лестницы до возможных нависающих конструкций на потолке должно составлять минимум 200 см. Если высота будет меньше, то для высоких людей перемещение станет сложным.
  4. Оптимальный диапазон ширины конструкции составляет от 80 до 100 см. Обычно для частных двухэтажных дач приходится строить 2 лестничные марши, которые соединяются специальной бетонной площадкой.

В некоторых случаях домовладельцам приходится сооружать трехуровневые лестничные марши. Это бывает из-за того что расположение проема на втором этаже не позволяет изготовить классическую одномаршевую или двухмаршевую лестницу. Поэтому приходится создавать особый проект.

Формула безопасности

Специалисты всегда пользуются формулой безопасности лестницы. За счет нее можно определить правильное соотношение высоты ступенек и ширину проступи. Формула предназначена для шага среднестатистического человека: s=2h+d. Обо всем по порядку:

  • S — диапазон шага составляет 60−64 см, длина считается нормальной, однако для высоких и низких людей такие параметры могут усложнять передвижение по маршу;
  • H — высота ступеньки;
  • D — ширина проступи.

Параметры будущих ступенек можно вычислить онлайн-калькулятором или воспользоваться графическим способом. Все полученные данные следует привести к реальному лестничному маршу. Высота подъема делится на полученное количество ступенек. Вероятнее всего, выйдет дробное число. Его нужно округлить с таким расчетом, чтобы человек во время перемещения по лестнице мог закончить подъем той ногой, на которую он стал на первую ступень. Но правило не обязательное.

Чтобы получить точное число ступеней, высоту подъема надо разделить на округленное количество ступенек. Сейчас практически в каждом регионе есть производители, выпускающие готовые бетонные лестницы. Здесь действует золотая середина и обычный пролет состоит из 9 ступенек. Специалисты советуют делать нечетное количество ступеней.

Пошаговое изготовление

Работа предполагает 4 этапа без отделки: подготовка, монтаж опалубки, армирование и заливка. Последний этап — это отделка. Здесь будет описываться изготовление бетонных лестниц с двумя маршами и площадкой.

Подготовительные работы

Подготовка к основной работе производится только после всех расчетов. Если дом на двух хозяев, то соседей следует предупредить о надвигающемся строительстве бетонной лестницы. Поэтапная операция:

  1. Это не винтовая или другая сложная по форме лестница. В этом случае конструкция разделится на два перпендикулярных марша, соединенных площадкой. Изделие будет закрепляться к стенам. Таким образом, повысится устойчивость межэтажного перехода.
  2. Сначала делается разметка стен. Берется обработанный мелом шнур. Вычисляется точка края первого марша, нижняя — на полу. Действуют 3 человека. Двое держат шнур, а третий оттягивает его от стены и отпускает. Останется отпечаток — это основание марша. Теперь вымеряется высота ступеней и ставятся отметки. Процесс наведения линии аналогичен. Теперь появились две перпендикулярные ровные линии, между ними при помощи уровня на стене чертятся ступени.
  3. Таким способом проделывается работа с верхним маршем и чертится площадка. Обычно толщина рабочей плиты составляет 10 см.
  4. На последнем этапе вся поверхность бетонного пола очищается от мусора и пыли.

Важно! Лестницы размечаются так, чтобы отделочные материалы, которые будут использоваться в дальнейшем, находились в одной плоскости. Например, если в качестве отделки лестницы и пола второго этажа будет выступать плитка, то на стыке второго марша с полом не должно образоваться порога. Иногда при расчете допускаются ошибки, поскольку этот фактор не берется во внимание.

Создание опалубки

Из ОСП плит, брусков, досок и подпорок создается опалубка. Все детали режутся по одинаковым размерам, например, доски подготавливаются по одной длине 100 см. Они понадобятся для формирования ступенек. Также нарезаются деревянные бруски — они должны быть длиной по высоте ступени. Процесс изготовления:

  1. Сначала к начерченному профилю будущей лестницы прикрепляются бруски. Берется перфоратор и на вертикальных линиях делаются отверстия. Такие отверстия высверливаются в брусках дрелью.
  2. Далее от вертикальной линии ступени надо отступить на ширину доски, установить брусок и вбить в отверстия дюбеля с саморезами. Аналогичная работа делается со всеми ступенями.
  3. После этого сооружается настил из листов ОСП. Под нижнюю границу лестничного марша на дюбеля с саморезами к стене прикрепляется толстая доска. На другой стороне по ширине устанавливаются подпорки. Затем монтируется сам настил. Подпорки должны стоять с минимальным шагом 50 см.
  4. Теперь изготавливается бортик. Достаточно прочно установить куски ОСП листов шириной примерно 25 см. К нему также прикрепляются бруски, которые сформируют вторую сторону ступеней. Чтобы бортик не продавило бетоном, его следует привязать стальной проволокой к нижней части опалубки. Желательно привязывать в нескольких местах.
  5. На одной стороне опалубки установлены подпорки. Такие же подборки монтируются в середине опалубки и возле стены. Это убережет деревянную конструкцию от разрушения из-за продавливания бетона.
  6. Аналогичная работа делается с площадкой и вторым лестничным маршем. К брускам прибиваются доски, формирующие высоту ступеней. Только прикреплять доски надо так, чтобы их плоскость находилась на уровне вертикальных линий. То есть они закрепляются с внутренней стороны брусков.

На последнем шаге на настил укладывается полиэтилен, который не даст бетону протекать через щели. Пленка должна уложиться не только на настил, но и на борт.

Армирование конструкции

Для армирования нужна проволока диаметром 1,2 см. За счет нее надо сделать сетку с ячейками по 20 см. Для закрепления материала между собой используется только специальный крючок и токая проволока. Сварка здесь будет лишняя, ведь на настиле уложен полиэтилен, а горячие искры его расплавят, вследствие чего бетон будет протекать. Легкий способ армирования:

  1. Сначала армируется будущая рабочая плита. На стене отмеряется середина плиты: к примеру, толщина 10 см, значит надо разделить на 2. На полученной высоте сооружается сетка из арматуры. В стене на высоте 5 см от опалубки просверливаются отверстия. В них устанавливаются прутки длиной 115 см. все зависит от глубины отверстий. Арматура устанавливает таким образом, чтобы она находилась на расстоянии 2 см от деревянного борта. Теперь на каждом краю прутка привязывается кусок арматуры на 5 см. Он должен упираться в настил. То есть получится прут в виде буквы «Г».
  2. По всей длине настила на торчащие пруты из стены укладываются длинные куски из арматуры. Для их закрепления используется вязальная проволока.
  3. Теперь из арматуры мастерится каркас для ступеней. В двух верхних точках одной ступеньки просверливаются 2 отверстия. Туда вбиваются пруты длиной 115 см и маленькими кусками арматуры соединяются с основным каркасом.

Именно так делается армирование бетонной лестницы. Как видно, лестничные марши полностью привязаны к стене — это говорит о высокой безопасности конструкции. Работа кропотливая и долгая, но для сооружения качественной лестницы придется потрудиться.

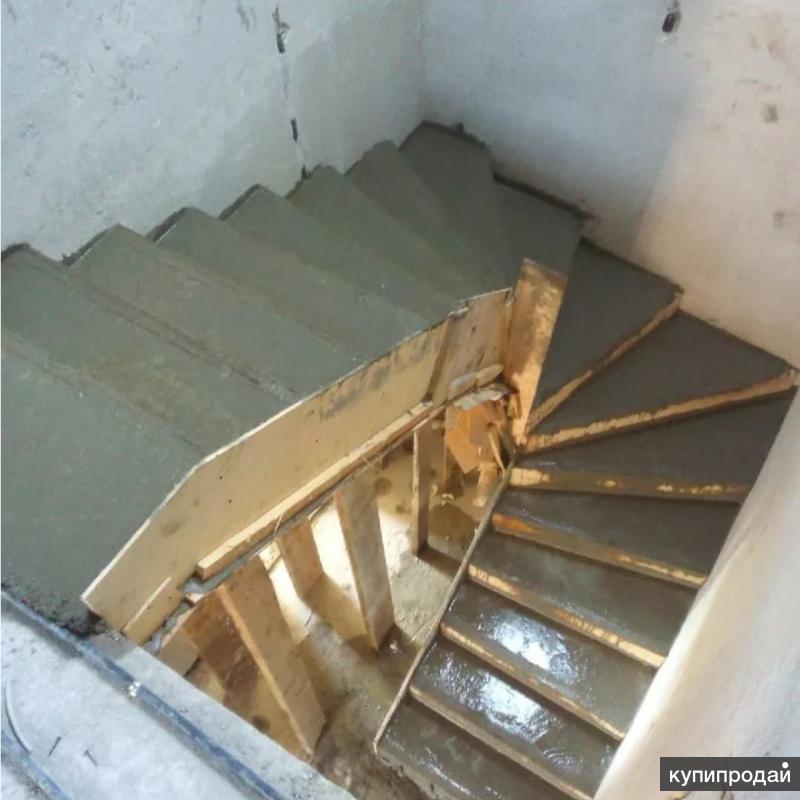

Заливка бетоном

Чтобы изделие получилось монолитным, следует залить его за один день. Иначе бетонная лестница не будет цельной. Процесс заливки — это самый сложный этап из всех:

  1. Для создания бетона понадобится щебень М300 со средней фракцией.
  2. Бетон делается в таком соотношении: 1 часть цемента, 2 части песка и 4 части щебня. Вода добавляется в бетономешалку постепенно. Надо добиться полужидкой консистенции раствора.
  3. Заливка начинается с самого низа, постепенно продвигаясь вверх. Затем бетоном заливается площадка и второй лестничный марш.
  4. Во время передвижения по армированной сетке надо быть внимательным. Нередко рабочие цепляются ногой за арматуру и падают с высоты.
  5. Залитый бетон утрамбовывается шпателем или прутком. Тогда весь кислород из раствора выйдет.
  6. После частичного высыхания лестницы ступеньки необходимо промазать другим раствором. Замешивается цемент и песок в соотношении 1 к 2, раствором промазывается поверхность всех ступеней и площадки. Расслоения не будет, потому что первоначальная залитая масса не сможет быстро высохнуть.

На этом работа заканчивается. Бетонная лестница будет сохнуть примерно 4 недели. К тому же владельцу дома нужно периодически обливать бетон водой. После абсолютного высыхания на последнем шаге предстоит отделка. Бетонные монолитные лестницы можно отделать древесиной или плиткой.

Как сделать бетонную лестницу на второй этаж — чертежи и схемы

Главная » Бетонные » Как сделать бетонную лестницу на второй этаж — чертежи и схемы

Содержание

Одним из самых распространенных материалов для изготовления лестницы в частном доме является бетон. Бетонная лестница на второй этаж своими руками из армированного железобетона обладает рядом преимуществ по сравнению с другими вариантами исполнения:

Одним из самых распространенных материалов для изготовления лестницы в частном доме является бетон. Бетонная лестница на второй этаж своими руками из армированного железобетона обладает рядом преимуществ по сравнению с другими вариантами исполнения:

Несмотря на всю привлекательность, бетонные лестницы обладают рядом недостатков, что может сделать невозможным их устройство в конкретном доме:

Площадка так же армируется в 2 сетки. При армировании площадки обязательно надо сделать закрепление к несущей стене (рисунок 5). Если конструкция дома не позволяет закрепить площадку к несущей стене, то следует делать дополнительную колонну, которая будет служить опорой площадке.

Бетонная лестница своими руками. Чертежи опалубки и армирование монолитной лестницы.

Лестница – архитектурное сооружение, служащее для перемещения между этажами. Лестница может быть как внутренняя (расположенная внутри дома), так и наружная. Кроме этого к лестнице предъявляют такие требования как надежность, долговечность, безопасность, удобство пользования и эстетический дизайн. Именно благодаря своим качествам долговечности и дизайна бетон получил такое широкое распространение.

Для удобства статья разбита на разделы:

  • Преимущества бетонных лестниц;
  • Расчеты и чертежи лестницы;
  • Правильная установка опалубки, чертежи опалубки для лестницы;
  • Монолитная лестница, армирование.

Преимущества бетонных лестниц.


Технологическое преимущества. Бетонная лестница возводиться на этапе возведения дома, что облегчает дальнейшее строительство и поднос материалов.

Надежность при эксплуатации. Правильно армированная лестница имеет огромный срок службы и не требует ремонта. Кроме того, железобетонная лестница будет составным элементом вашего дома и надежно свяжется с фундаментом и плитой перекрытия, усилив тем самым конструкцию здания.

Эстетика и дизайн. При работе с бетоном возможно воплощение любых задумок заказчика, от обычных маршевых лестниц, до сложных винтовых. Широкий выбор материалов для отделки.

Расчеты и чертежи лестницы.


Рисунок 1 – Размеры ступеней лестницы.

При проектировании лестницы все расчеты лучше производить на бумаге, при этом хорошо, если вы сделаете рабочий чертеж конструкции. При расчетах надо учитывать высоту полов в чистоте, с учетом отделки полов и лестницы(рисунок 2, 3).

Рисунок 2 – Чертеж посадки монолитной лестницы.

Рисунок 3 – Пример посадки первой ступени лестницы с учетом последующей отделки.

Армирование монолитной лестницы.

Армирование лестницы обычно осуществляется при помощи арматуры диаметром 10мм, делается это после выставления опалубки. Арматура режется по длине и по ширине лестничного марша и связывается в сетку с квадратом 150-200мм. Сверху над ней вяжется вторая сетка. Расстояние между сетками 100 – 120 мм. Сетки надо обязательно связать с выпусками, которые идут из основания (пола) и из плиты перекрытия (рисунок 4). Выпуска должны быть длиной не менее 400 мм.

Рисунок 4 – Связь монолитной лестницы и плиты.

Площадка так же армируется в 2 сетки. При армировании площадки обязательно надо сделать закрепление к несущей стене (рисунок 5). Если конструкция дома не позволяет закрепить площадку к несущей стене, то следует делать дополнительную колонну, которая будет служить опорой площадке.

Рисунок 5 – Дополнительное закрепление лестничной площадки.

После завершения армирования надо приподнять сетку над опалубкой на 25 – 30 мм, обеспечив этим защитный слой для арматуры.

Правильная установка опалубки, чертежи опалубки.

Рисунок 6 – Опалубка под прямую лестницу.

Рисунок 7 – Лестница с двумя маршами. Высота потолка — 2800 мм, длина ступени — 300 мм, высота ступени — 165 мм, количество ступеней = 2800 / 165 = 17 шт.

Ровная лестница с винтовым изгибом для подъема. Отличается от предыдущей тем, что не имеет площадки (рисунок 8). Такая конструкция менее удобна при заносе мебели, но имеет более привлекательный дизайн. Больше подходит для частного дома, так как занимает меньше места и позволяет максимально увеличить полезную площадь.

Рисунок 8 – Полувинтовые лестницы.

При монтаже опалубки первым делом выставляются щиты (основы) прямых лестничных маршей, к которым крепиться основа для поворота, собранная тонкой фанеры 8 – 10 мм. После сборки основы лестницы производят ее армирование. Для связки сеток следует использовать длинные хлысты арматуры на всю длину, не прерывая их в месте поворота лестницы. Затем устанавливаются борта для ступеней.

Лестницы со скругленными ступенями. Скругленные ступени можно сделать на любой лестнице, однако красивее они смотрятся на лестнице с широкой ступенью или входной группе. При небольшой ширине лестницы под ступень делается фанерный шаблон, по которому изгибается более тонкая (толщиной 6 мм) фанера ступени. Скручивается фанера шурупами (рисунок 9). Армирование такой лестницы не отличается от стандартного. Бетон заливается в специально оставленные технические отверстия.

Рисунок 9 – Сборка опалубки для монолитной лестницы.

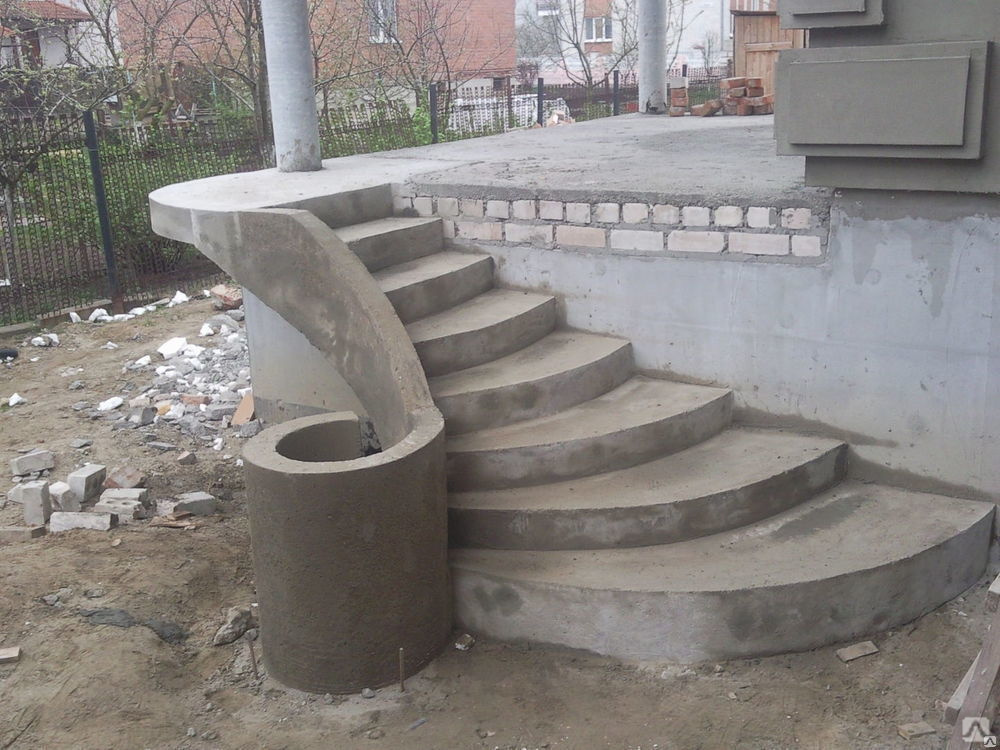

Рисунок 10 – Входная группа с закругленными ступенями.

Входную группу с широкими ступенями делают без верхней крышки. Для ступеней можно использовать дюймовую доску. Главное четко выдержать радиус и скрепить ступени между собой. (рисунок 10) Если входная группа опирается на колонны, то между опорами надо проложить дополнительное арматурное усиление.

Винтовая лестница. Наиболее сложная в монтаже конструкция. Из-за закругления ступеней такая лестница занимает больше всего полезной площади, порядка 9,5 квадратных метров. Больше подходит как украшение интерьера в большой зале или как наружная лестница.Винтовая лестница крепиться только к полу и потолку и не имеет дополнительных опор. При армировании нельзя допускать разрыва арматуры. В последнее время для винтовых лестниц используется специальная железная опалубка (рисунок 11, 12).

Рисунок 11 – Сборка винтовой лестницы.

Рисунок 12 – Бетонная лестница после отделки.

Заливка бетона.

Бетон для заливки лестницы можно готовить на месте (самостоятельно) или заказать готовый. Часто, для облегчения работы на втором этаже, лестницу заливают сразу вместе с плитой перекрытия. Заливать лестницу надо в один этап, начиная с нижней степени и идя вверх. Желательно, чтобы бетон был густой и не сползал. Для уплотнения бетона используют вибратор (работать им надо аккуратно, чтобы бетон не сполз вниз). После заливки ступени надо аккуратно загладить мастерком. (рисунок 13).

Рисунок 13 – Заливка лестницы.

Монолитная лестница, как и любое сооружение из бетона, в первые дни после заливки, требует ухода (пролива водой). Опалубку со ступеней можно будет снять через 3 дня, полностью опалубка разбирается не раньше, чем через 2 недели после заливки.

У вас остались вопросы?

Вы можете задать их вашему персональному менеджеру позвонив по телефону:

Главное преимущество сварки — это быстрота действий, при помощи сварки можно выполнить больший объём работы, чем при помощи связки.

  • Лестницы
    • Бетонные
    • Деревянные
    • Каркасные
    • Кованые
    • Чугунные
    • Стеклянные
Как сделать бетонную лестницу на второй этаж своими руками
  1. Изготовление опалубки
    • Монтаж опалубки
    • Армирование
  2. Заливка бетона
  3. Отделка бетонной лестницы
    • Деревом
    • Керамогранитом

Как сделать бетонную лестницу на второй этаж частном доме

Изготовление опалубки

Монтаж опалубки

СОВЕТ!
Перед непосредственным заполнением опалубки бетоном, следует обильно смочить ее водой для расширения и уплотнения досок, что также обеспечит дополнительную герметичность.

Армирование

Армирование — способ увеличения прочности несущей конструкции при помощи арматуры или армированной сетки.

Прежде чем приступать как армированию опалубки нужно проверить качество арматуры. Первое на что стоит обратить внимание, это ржавчина, если арматура слегка местами покрыта ржавчиной, её можно использовать для армирования, если же при воздействии жесткой металлической щёткой форма хотя бы немного деформируется, то такую арматуру использовать не рекомендуется.

Далее нам нужно сделать каркас из арматуры. Для создания каркаса нужно уложить арматуру вдоль опалубки и соединить поперечной арматурой. Желательно выложить 2-3 арматурных каркаса на расстоянии 50-100 мм. друг от друга. Ячейки между арматурой должны получиться +-100 мм.

Армирование арматурой можно разделить на 2 типа:
1. Вязкой
2. Сваркой

Вязкой
Для армирования таким типом нам понадобится предварительно нарезанная по 25-35 мм. и сложенная в два слоя стальная проволока диаметром 1 мм. Далее каждое стык соединяем так как показано на рисунке.

Сваркой
Сварной шов сам по себе очень хрупок, а значит при малейшем изгибе его можно повредить, например при вибрации раствора или при давлении на арматуру которое создает раствор во время заливки.

Чтобы обеспечить более качественную конструкцию мы советуем использовать арматуру с индексом С (только для этого типа армирования).

Главное преимущество сварки — это быстрота действий, при помощи сварки можно выполнить больший объём работы, чем при помощи связки.

Заливка бетона

Вторым делом Вам нужно приготовить: цемент 1 часть (желательно марки м400), песок 2 части , щебень 1,5 части , вода 1 часть . Далее начинаем замес раствора, как правило «ингридиенты» пускают и замешивают в такой последовательности: вода — цемент — песок — щебень, если вы чувствуете что раствор получается слишком «сухой», нужно постепенно подливать воды.

Когда раствор готов, можно приступать к его заливке. Бетонную лестницу заливают сверху вниз. После раствор плотно утрамбовывают и тем самым выпускают воздух. Как раствор залит и утрамбован его нужно выровнять при помощи мастерка. Когда всё готово будущую лестницу желательно накрыть полиэтиленовой плёнкой, для того чтобы бетон набрал необходимую прочность. Время полного застывания бетона 28 дней.

  • цемент марки ПЦ 400 – 10 частей;
  • строительный песок просеянный – 20 ч;
  • щебень, фракции 10-20 мм – 30 ч;
  • фильтрованная вода – 7 ч;
  • пластификатор С-3 – в некоторых инструкциях, вместо него допускается использование жидкого мыла – 0,1 часть.

Разновидности

Конструкция может быть монолитная и комбинированная.

1. Бетонные монолитные лестницы устанавливаются в любой части дома путем несложного монтажа – это могут быть как межэтажные, так и, к примеру, лестницы в подвал, на крыльцо и прочие.

2. Комбинированные являют собой смесь из бетона и металлического каркаса повышенной сложности, а также более разнообразной формы. Такая бетонная лестница пригодна для сооружения на второй этаж и послужит настоящим украшением частного дома.

Существуют варианты, когда из бетона выполняются только косоуры – опорные конструкции, на которые впоследствии водружаются деревянные или бетонные ступени. Они отливаются в специальной опалубке с использованием армирующего материала, щебня, гранита и мраморной крошки. После застывания они полируются.

Выбор типа и размеров

Внешний вид бетонной лестницы зависит от встраиваемого пространства и фантазии застройщика. Чем затейливее предстоит сделать конструкцию, тем сложнее будет монтаж.

1. Чаще всего пользуются спросом прямые маршевые сооружения, для удобства они могут быть оборудованы площадкой. Но если в помещении недостаточно места, то производится монтаж лестницы с забежными ступенями, где в области поворота вместо площадки будут ступени неправильной формы. Благодаря оригинальному внешнему виду, она не только сэкономит полезное пространство, но и идеально впишется в любой дизайн помещения.

2. Отдельно стоит отметить изысканные винтовые и криволинейные (лекальные) лестницы из бетона, которые возможно встроить в каждое пространство, но отличаться они будут достаточно высокой ценой.

3. Первоочередной этап – это проведение замеров, разработка чертежа бетонной конструкции. Стоит в первую очередь учесть возможность установки марша, ограждений, поручней и других важных деталей. Особенно актуально этот вопрос стоит в частных домах с маленькими детьми и пожилыми людьми.

4. При расчетах габаритов нужно знать высоту пролета между этажами. Необходимая ширина, как правило, 80-90 см. Учитывается угол наклона, который для бетонной межэтажной лестницы – от 25 до 45°.

Зависимость длинны пролета от угла наклона из расчета высоты потолков 3 м составляет:

  • 25° – 6,3 м;
  • 35° – 4,3;
  • 45° – 3.

Высота и глубина ступеней просчитывается исходя из средней длины шага взрослого человека 60-64 см. Расчет производится по формуле:

64 см, где H – высота ступеней, L – глубина.

Оптимальная высота бетонной ступени варьируется в пределах 15-17 см без учета отделки, глубина – 28-30 см.

Если в итоге количество ступеней будет превышать 14 штук, рекомендуется установить два пролета.

5. В ситуации с забежной лестницей провести точную проектировку самому – дело довольно трудоемкое, поэтому стоит доверить этот процесс профессионалам.


Раствор бетона должен обладать необходимыми характеристиками, ведь от этого зависит уровень надежности, безопасности и прочности конструкции лестницы в доме. Класс прочности должен составлять не менее В-15.

Этапы и особенности монтажа

Точный расчет и профессиональное проектирование позволяют создать надежную конструкцию лестницы своими руками. Также очень важно использовать высококачественные материалы, которые обеспечат надежность.

При этом важное значение имеет предварительный расчет всех параметров конструкции, верная технология монтажа, качество материалов и соблюдение требований к лестничному сооружению.

Любые типы лестниц из бетона требуют сооружения опалубки. Своими руками достаточно просто создать примитивный вариант лестницы, который не имеет сложных поворотов и выступов. В других случаях лучше всего доверить комплекс работ профессиональным мастерам. В любом случае оптимальным решением для создания опалубки является фанера, которая имеет толщину 20 мм и обладает водостойкостью. Также для работ потребуются следующие элементы и материалы:

  • Доска обрезная, толщина которой составляет 30 мм;
  • Древесный брус 100×100 мм;
  • Тонкая фанера для лекал;
  • Саморезы, предназначенные для дерева и обладающие диаметром 3,5 мм;
  • Металлические прутья диаметром 15 мм для армирования.

Стяжка по грунту рассчитывается так, чтобы вес монолита не оказывал на нее давления превышающего 1 кг/см². Учитывается и вес отделочного материала, если нагрузка превышает допустимые нормы, то имеет смысл выполнить отделку пиломатериалами.

Принципы армирования лестницы из бетона и схема сооружения

Конструктивно лестничный пролет представляет собой самоподдерживающую конструкцию. Дополнительная опора необходима только в случае, когда поворот марша составляет более 180 градусов. В других случаях нужна компенсация нагрузок в виде сооружения колонн или крепления к стенам.

Базовые нагрузки приходятся на арматуру, поэтому ее количество составляет около 2-3% поперечного сечения по всей длине пролета. В основном используют прутья марки СТ-5, которые укладываются вдоль марша с шагом:

  1. При сечении стержня 10 мм – 120 мм.
  2. При диаметре прута 12-14 мм – 160 мм.
  3. При сечении арматуры 16 мм – 180 мм.
  4. При диаметре более 18 мм – 200 мм.

В боковой проекции каркас собирается с шагом 220-300 мм. Армировать площадки нужно с шагом 200 мм во всех направлениях. Фиксация арматуры к закладным узлам ставит целью не только обретение дополнительной опоры, но и предотвращение растрескивания монолита при усадке. Однако любой чертеж монолитной межэтажной лестницы должен учитывать ее жесткое крепление к перекрытию. Для этого закладные прутья выпускают на 70-80 мм.

Металлические стержни образуют сетку, уложенную без просвета и размещенную на специальных фиксаторах, которые устанавливают слой бетона 30-50 мм от края опалубки. Обычно двух рядов сетки достаточно для пролетов до 18 ступеней, при увеличении длины монтируется третий ряд продольных стержней. Их располагают продольно и выше основной сетки на 50 мм.

Сеточный каркас на пересечениях стержней связывается стальной проволокой или хомутами из нейлона. Для тех, кто знает, как армировать ленточный фундамент , процедура не представляет особой сложности. Желательно, чтобы арматура была сплошной по всей длине конструкции. Но это не всегда выполнимо, поэтому существуют допуски при сращивании закладных компонентов:

  • вязка внахлест в 24 номинальных сечения;
  • при нахлесте 12 диаметров допускается сварка с односторонним швом;
  • нахлест в 6 диаметров можно зафиксировать двухсторонним сварочным швом.

Важно! Армировать ступеньки не нужно, однако для предотвращения сколов рекомендуется уложить под слой бетона металлическую сетку 4х50 мм.

Организация опалубки

Для работы понадобится влагостойкая фанера или OSB, из которых собирается желоб с вертикальными стенками. Последние фиксируются между собой планками, по одной на ступеньку. В роли стенок могут выступать стены примыкания. Дальнейшие действия выполняются в следующем порядке:

  • На внутренней стороне стенок отмечают высоту несущей поверхности пролета, которая по чертежу армирования монолитной железобетонной лестницы соответствует толщине арматурного каркаса и защитному слою бетона.
  • Линейкой отметить вертикальные границы ступеней. На радиусном марше для этого используется шнур определенной длины. По закону Пифагора длина наклонного отрезка определяется из квадратного корня суммы квадратов длины и высоты ступеней.
  • Провести вертикальные линии по выполненным отметкам, обозначающим высоту ступенек.
  • По меткам установить вертикальную опалубку ступеней, крепя их к стенкам желоба. Рядом стоящие доски закрепляют клиньями-распорками, по одной на каждые 800 мм ширины пролета.
  • Снизу опалубку нужно подпереть стойками, их количество – одна штука на каждые 1,2 квадратных метра плоскости пандуса. Для их надежной фиксации на дно опалубки с внешней стороны прикручиваются поперечные бруски.

Необходимо начертить подробный проект и провести все расчеты. Если подобран простой тип строения, который будет располагаться между двух стен, то чертежи можно нанести прямо на стены. В проекте учитываются размеры и места монтажа перил или других ограждений.

Выбор конструкции и виды лестниц

Необходимо начертить подробный проект и провести все расчеты. Если подобран простой тип строения, который будет располагаться между двух стен, то чертежи можно нанести прямо на стены. В проекте учитываются размеры и места монтажа перил или других ограждений.

По строительным нормам ширина лестницы должна быть не менее 80 см. Стандартная высота ступенек – 17 см, ширина – 30 см, чтобы шаг был комфортным. Вычисляя высоту, нужно учесть будущую высоту финишного покрытия (всего пирога) пола.

Угол наклона лестницы на второй этаж выбирается в диапазоне от 30° до 45°. 30° считается наилучшим вариантом, так как подниматься и спускаться по ней будет максимально удобно. Угол в 45° делают тогда, когда необходимо сэкономить пространство, например, в небольшом частном доме. Строить ее еще более крутой не рекомендуется, так как она станет небезопасной.

Лестницу для частного дома можно залить самому во время его возведения или купить сборную. Последний вариант привозится готовым на стройплощадку и собирается на месте. Также можно сделать из комбинированных материалов: косоур выполняется из металла, а ступени – из бетона.

По типу конструкции лестницы бывают следующие:

  • забежные;
  • винтовые;
  • с прямым маршем;
  • двухмаршевые с площадкой.

Прямая одномаршевая – это самый простой вид. Соединяет первый и второй этаж без изгибов, только прямо. Винтовые обустраиваются, если дом имеет малую площадь. Забежные лестницы – это конструкции, у которых есть забежные ступени и один или несколько поворотов (изгибов). Их тоже монтируют, когда необходимо сэкономить пространство, так как они не требуют обустройства площадки.


Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Металлическая лестница на косоурах

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

  • Это облегчает процесс работы;
  • Позволяет с легкостью организовать порядок действий;
  • Такие конструкции прочны и долговечны;
  • Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
  • Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж.

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Порядок заполнения опалубки:

Разновидности лестничных конструкций

Основное разделение идет на входные (парадные) и высотные. В первом случае они используются для того чтобы просто попасть в дом, а высотные применяются для непосредственного доступа на второй этаж или в погреб (подвал). Каждая из них в свою очередь имеет свои разновидности и формы.

Даже стандартная бетонная лестница в частном доме может быть любой геометрической формы: обычно прямоугольные, но нет никаких сложностей в создании закругленных, многогранных или комбинированных конструкций, выбор которых зависит от общего дизайна постройки.

В зависимости от высоты, на которую надо подняться или спуститься, второй тип лестничных пролетов делится на одномаршевые и поворотные, с двумя и более площадками. Отдельной категорией являются поворотные полукруглые или же винтовые их разновидности. Если делается бетонная лестница на второй этаж своими руками, то обязательно надо учитывать необходимость выходной площадки. Исключением является только тот случай, если на верхнем этаже уже есть терраса, к которой и будет прилегать верхний лестничный марш.

Различные виды конструкций на следующем видео:

Этот вариант хорошо впишется в любой интерьер, требует четкого подбора размеров при установке. Она стоит относительно не дорого, но придется повозиться при ее монтаже.

Заключение

Мы рассмотрели, что такое лестница на второй этаж и какой она может быть. Какими преимуществами обладает каждая из вышеперечисленных конструкций.

Хорошо работает применение болтов для крепления лестничного каркаса и ступеней к стене. Этим можно значительно облегчить вес конструкции и повысить ее прочность. Надеюсь, что эта статья будет Вам полезной. Желаю Вам творческого успеха в производстве лестницы своими руками!

Заливные бетонные шаги — Bilder und stockfotos

95Bilder

  • Bilder
  • FOTOS
  • GRAFIKEN
  • VEKTOREN
  • VIDEOS

Durchstöbern Sie

. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

auf und ab die treppe, die in den keller strömt — заливка бетонных ступеней stock-fotos und bilder

Auf und ab die Treppe, die in den Keller strömt

treppenhauszementbetonconstruktion im neubau von hausgebäuden auf der baustelle. — заливка бетонных ступеней сток-фотографии и изображения

Treppenhauszementbetonconstruktion im Neubau von Hausgebäuden. ..

gelb — заливка бетонных ступеней сток-фото и изображения ам eingang des gebäudes mit hausgemachten schalungen betonieren — заливка бетонных ступеней stock-fotos und bilder

Stufen am Eingang des Gebäudes mit hausgemachten Schalungen…

fußspuren im beton — заливка бетонных ступеней stock-fotos und bilder

Fußspuren im Beton

beton ist geplant für ein wohnliches vordereingangs schritt — заливка бетонных ступеней stock-fotos und bilder und bilder

Foto der Treppe in den zweiten Stock in einem unfertigen Haus

edelstahl-handlauf an der Außentreppe hautnah. — заливка бетонных ступеней фото и фото

Edelstahl-Handlauf an der Außentreppe hautnah.

betonverandabau: bauen, gießen einer betonvorhalle eines backsteinhauses auf die schwellenebene der eingangstüren. — заливка бетонных ступеней стоковые фотографии и изображения

Betonverandabau: Bauen, Gießen einer Betonvorhalle eines…

монтажные работы по заливке бетонных ступеней ремонтные работы по бетону и цементу gehweg — заливка бетонных ступеней стоковые фотографии и изображения

Mudjacking Schaum Injektion Reparatur für Beton Zement Gehweg

003 Der Prozess des Mudjacking или Mud Jacking.

Ein Reparaturprozess für versunkenen oder gedrückten Betonzement-Bürgersteig. Ein Expansionsschaum wird unter die versunkene Zementplatte durch ein gebohrtes Loch gespritzt, der Hochdruck-Expansionsschaum hebt die Zementplatte auf ihr ursprüngliches Niveau.

holzschalung zum gießen von betontreppen vorbereitet — pouring concrete steps stock-fotos und bilder

Holzschalung zum Gießen von Betontreppen vorbereitet

konzept der betonmischanlagen — pouring concrete steps stock-grafiken, -clipart, -cartoons und -symbole

Konzept der Betonmischanlagen

trümmer des zerstörten hauses aus ziegeln — заливка бетонных ступеней стоковые фото и изображения

Trümmer des zerstörten Hauses aus Ziegeln

Trümmer des zerstörten Hauses aus Ziegeln in Spanien

festlegen von liniensymbolen aus beton — заливка бетонных ступеней stock-grafiken, -clipart, -cartoons und -symbole

Festlegen von Liniensymbolen aus Beton

frische sichtbarer ganzen konkrete schritthintergrund — заливка бетонных ступеней stock-fotos und bilder Schrittzentbarer

Frische Sichtbarer

Betontreppe in einem verlassenen Wohnhaus

schmutzige Betontreppe in einem verlassenen Wohnhaus

bodennivellierung funktioniert. frischer betonboden einer baustelle. — заливка бетонных ступеней фото и фото

Bodennivellierung funktioniert. Frischer Betonboden einer…

Frischer Betonboden einer Baustelle. Bodennivellierung funktioniert.

der Gipser Reinigt — заливка бетонных ступеней, фотографии и фото

bild der treppe wasserfall kaskade von wasser fließt nach unten schritte — заливка бетонных ступеней стоковые фотографии и изображения

Bild der Treppe Wasserfall Kaskade von Wasser fließt nach unten…

Foto mit einem ungewöhnlichen Wasserfall, bestehend aus einer gemauerten Treppe, wo Wasser die Stufen hinunter und in einen Teich darunter flyeßt. Diese moderne Interpretation eines Wasserspiels wird durch Moos, kaskadierende grüne Pflanzen und bunte Efeublätter aufgeweicht.

Treppe Zementbetonconstruktion im wohnhausbau — заливка бетонных ступеней фото и изображения

Treppe Zementbetonkonstruktion im Wohnhausbau

Treppenzementbetonconstruktion im Wohnhausbau der Bauindustrie

der arbeiter steht in frischem mörtel, zementiert und nivelliert den boden. maurer glätten den zementestrich mit einem spachtel. der arbeiter sättauft den boden mit einem werkzeug. — заливка бетонных ступеней фото и фото

Der Arbeiter steht in frischem Mörtel, zementiert und nivellert…

Der Arbeiter niveliert den Boden mit einem Werkzeug. Der Arbeiter steht in frischem Mörtel und zementiert und nivelliert den Boden. Maurer glatten den Zementestrich mit einem Spatel

treppe zement betonconstruktion im wohnhaus gebäude в гватемале. — заливка бетонных ступеней фото и фото

Treppe Zement Betonkonstruktion im Wohnhaus Gebäude в Гватемале.

Treppenzementbetonconstruktion im Wohnhausbau

bauarbeiten — заливка бетонных ступеней фото и изображения

Bauarbeiten

steintreppen am fluss im herbst. — заливка бетонных ступеней фото и фотографии

Steintreppen am Fluss im Herbst.

Wasser, das aus nächster Nähe die Treppe hinunterflißt

Pebble Hintergrund — заливка бетонных ступеней stock-fotos und bilder

Pebble Hintergrund

Textur von Kieselsteinen in einem freiliegenden Aggregatfundament

neuen gehweg & schritte — заливка бетонных ступеней stock-fotos und bilder

Neuen Gehweg & Schritte бетонные ступени стоковые фотографии и изображения

Rebar Arbeit der Grundlage

ein gelbes blatt auf der wasserfall-nahaufnahme — заливка бетонных ступеней стоковые фотографии и изображения

ein gelbes Blatt auf der Wasserfall-Nahaufnahme

betonstufen mit schalung im gießen von treppenzement — pouring concrete steps stock-fotos und bilder

Betonstufen mit Schalung im Gießen von Treppenzement

Betonierstufen mit Schalung beim Gießen von Treppenzement auf Neubau

der tiefe end — заливка бетонных ступеней сток-фото и фото

Der tiefe End

zementpulver schwimmt auf dem wasser — заливка бетонных ступеней сток-фото и фото

Zementpulver schwimmt auf dem Wasser

Das Zementpulver schwimmt auf dem Wasser, nach dem Mischen von Mörtel

bodenreparatur. мишен фон гебаудебоденмёртель. mischen von zement im eimermischer mit der kelle an der seitenarbeit, bauarbeiten. der mörtel wird in einem eimer gemischt. — заливка бетонных ступеней фото и фото

Bodenreparatur. Мишен фон Гебаудебоденмёртель. Mischen von…

gelbe treppe auf der baustelle — заливка бетонных ступеней стоковые фотографии и изображения

Gelbe Treppe auf der Baustelle

schritt-reparatur — заливка бетонных ступеней стоковые фотографии и изображения

Schritt-Reparatur

bauarbeiter — заливка бетонных ступеней фото и изображения

Bauarbeiter

Bauarbeiter gießen Beton auf der Baustelle.

zementtreppe, betonconstruktion im freien. bauindustrie — заливка бетонных ступеней фото и изображения

Zementtreppe, Betonconstruktion im Freien. Bauindustrie

nassen zement-boden. — заливка бетонных ступеней фото и фотографии

Nassen Zement-Boden.

Zementboden nach nasser Prozesstextur bei Baustellenarbeiten, selektiver Fokus.

der straßenrand. ein teil der straße besteht aus betonplatten. bau einer provisorischen straße — заливка бетонных ступеней фото и фотографии

Der Straßenrand. Ein Teil der Straße besteht aus Betonplatten….

урбан-вассерфаль — заливка бетонных ступеней фото и фотографии

урбан-вассерфаль

Von Menschenhand geschaffene Betonebenen erzeugen einzigartige Wasserfallschichten.

hintergrund der struktur zement treppe — заливка бетонных ступеней стоковые фотографии и изображения

Hintergrund der Struktur Zement Treppe

schalung im gießen treppe zementbetonbau im wohnhausgebäude — pouring concrete steps stock-fotos und bilder

Schalung im Gießen Treppe Zementbetonbau im Wohnhausgebäude

Schalung im Gießtreppenhaus Zementbetonkonstruktion im Wohnhausbau des Bauwesens

hintergrund der struktur zement treppe — pouring concrete ступени стоковые фотографии и изображения

Hintergrund der Struktur Zement Treppe

vorratstank — заливка бетонных ступеней стоковые фотографии и изображения

Vorratstank

zwei wasserfälle — заливка бетонных ступеней стоковые фото и изображения

Zwei Wasserfälle

abdruck im beton — заливка бетонных ступеней стоковые фото и изображения

Abdruck im Beton

abdruck im beton — заливка бетонных ступеней стоковые фото и изображения

Beton

steinstufen neben einem fluss im herbst. — заливка бетонных ступеней фото и фото

Steinstufen neben einem Fluss im Herbst.

Wasser, das aus nächster Nähe die Treppe hinunterflißt

gelbe treppe auf der baustelle — заливка бетонных ступеней stock-fotos und bilder

Gelbe Treppe auf der Baustelle

Betonarbeiten auf der Baustelle

руины — заливка бетонных ступеней stock-fotos und bilder

руины budynku -morlais pouring steps

flusfalls ступени стоковые фотографии и изображения

Fluss Morlais Wasserfall

изображения треппе вассерфаль, естественный садовый ручей wasser mit — заливка бетонных ступеней стоковые фотографии и изображения

изображения треппе вассерфаль, естественный садовый ручей…

beton in treppe — заливка бетонных ступеней стоковые фотографии и изображения

Beton in Treppe

Ein Arbeiter, der Beton in Treppen gießt

grüner gummi stiefel — заливка бетонных ступеней stock-grafiken, -clipart, -cartoons und -symbole

Grüner Gummi Stiefel

Builder Arbeiter Zielen und Deren Conkrete 2 — заливка бетонных ступеней фото и изображения

Builder Arbeiter Zielen und deren konkrete 2

sportler-frau Hält plastikflasche wasser, sitzen auf der treppe. — заливка бетонных ступеней стоковые фотографии и изображения

Sportler-Frau Hält Plastikflasche Wasser, расположенная на Треппе.

Müde Sportlerin afrikanischer Abstammung sitzt auf Treppen und trinkt Mineralwasser.

metallverstärkung und holzschalung der betontreppe im bau. treppe auf dem bau des neuen gebäudes. treppe ohne veredelung. der prozess des baus von treppen im haus. — заливка бетонных ступеней stock-fotos und bilder

Metallverstärkung und Holzschalung der Betontreppe im Bau….

Metallverstärkung und Holzschalungen von Betontreppen im Bau. Treppen auf dem Bau des neuen Gebäudes. Треппен-он-Энде. Der Prozess des Treppenbaus im Haus

Gelb — залив бетонные шаги Stock -fotos und Bilderholzschalung Zum Gießen von Betontreppen vorbereitet — заливные бетонные ступень zum Gießen von Betontreppen vorbereitet

schritte mit hausgemachten schalungen betonieren — заливка бетонных ступеней стоковые фотографии и изображения

Schritte mit hausgemachten Schalungen Betonieren

фон 2

Как лучше всего залить лестницу бетоном?
