Хим состав цемента – Из чего состоит цемент, химический состав, свойства, применение

Содержание

из чего состоит и как его производят

Автор

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Без этого материала невозможно представить современную строительную площадку. Цемент уже более ста лет позволяет сооружать крепчайшие конструкции, его используют для проведения ремонтных работ, с его помощью выполняют отделку помещений, но при этом мало кто задумывается, из чего делают цемент.

Итак, что такое цемент? Этот материал представляет собой порошок, в основу которого входят неорганические соединения. Взаимодействуя с водой, этот порошок начинает твердеть и приобретать прочность монолитного, крепкого материала, заполняя заранее приготовленную форму.

Реакция происходит при обеспечении достаточной влажности. После набора прочности, конструкции из цемента могут служить длительное время без изменения основных свойств. Заводы, занимающиеся производством данного материала, стараются располагать в непосредственной близости к источнику добычи сырья, так как объемы переработки и перевозки материалов для изготовления цемента достаточно высоки.

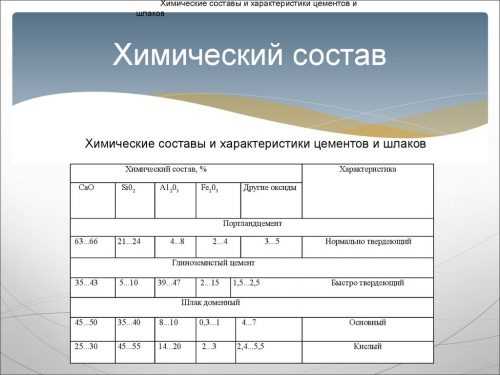

Чтобы понять, из чего состоит цемент, достаточно показать химический состав цемента, самого используемого в строительстве, — портландцемент. Его изготавливают, применяя следующие пропорции:

  • оксид кальция – не менее 60%;
  • диоксид кремния – не менее 20%;
  • глинозем – не менее 4%;
  • оксид железа – не менее 2%;
  • оксид магния – не менее 1%.

Формулы других видов цемента схожи, корректируется лишь количество каждого ингредиента.

Хим состав цемента – Из чего состоит цемент, химический состав, свойства, применение

Основные характеристики цемента

Строительные материалы, в том числе и цемент, чаще всего проверяют на соответствие следующим характеристикам:

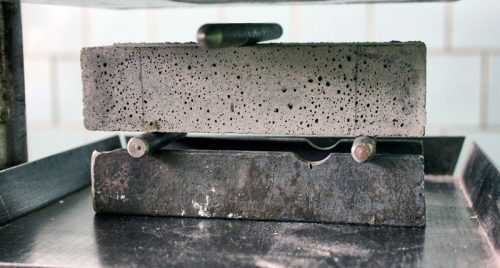

  • Прочность. Для проверки данной характеристики потребуется изготовить бетонный цилиндр, который впоследствии подвергают испытаниям на сжатие. Длительность воздействия на образец &mdsah; не менее 28 дней. Именно этот срок требуется для полного набора прочности материалу. После проверки и сравнения показателей в МПа, можно установить марку данного цемента, которые обозначаются: М200, М300, М400, М500, М600;

Хим состав цемента – Из чего состоит цемент, химический состав, свойства, применение

  • Стойкость материала к воздействию коррозии. Находясь во влажной среде, бетонные конструкции, не обработанные специальными составами, подвергаются коррозии. Для устранения этого процесса рекомендуется использовать специальные добавки при формировании раствора для бетонирования. Тоже касается защиты от воздействия активных веществ и различной бытовой химии. Для работы в агрессивных средах и при повышенной влажности разработана специальная марка – пуццолановый цемент;
  • Морозоустойчивость. Данная характеристика определяется в циклах заморозки и разморозки материала, при которых он способен сохранять свои изначальные свойства. При замерзании влаги в порах и микротрещинах бетонного основания происходит расширение, что влияет на качество бетона и приводит к его разрушению. Для усиления структуры бетона, необходимо использовать специальные присадки, которые позволяют бетону выдерживать резкие температурные перепады. Также присадки используются для организации работы в зимнее время;
  • Водопотребность. Выражается в процентах по отношению к общему объему раствора требуемой пластичности. Максимальное значение водопотребности в портландцементе составляет 28%. Следует понимать, что смесь, которой требуется минимальное количество воды, дает более прочный и надежный бетон, а раствор, насыщенный водой, дает пористую структуру бетона, что характеризуется более низкой прочностью;
  • Срок схватывания. Данный показатель важен для организации работ. Он не должен быть слишком длительным или коротким, чтобы не нарушать процесс выполнения заливки основания или кладки. Данная характеристика регулируется количеством гипса в сухой смеси. Если объем гипса выше – схватывание происходит быстрее, если ниже – медленнее. Оптимально процесс вставания цемента происходит в течение 10 часов, а начало схватывания находится в пределах 40-50 минут.

Типы продукции по сфере использования

Для проведения различных видов работ требуются определенные качества раствора. Широкое применение получил портландцемент, который может использоваться для производства большинства видов работ. Но для специальных условий требуются другие марки:

  • Белый портландцемент. Данный материал отличает более тонкий помол и повышенное содержание гипса. Его применяют для оборудования наливных полов, так как белый цемент позволяет достичь высокого качества основания и привлекательного внешнего вида. При необходимости в состав цемента могут добавляться различные пигменты, что позволяет получать цветной раствор.
  • Сульфатостойкий портландцемент. Предназначен для сооружения конструкций, подвергающихся многократным воздействиям агрессивной и влажной среды. Этот материал используют при изготовлении свай и быков для мостов.
  • Шлаковый цемент. Используется для отливки конструкций и элементов, предназначенных для работы под водой или в земле.
  • Пуццолановый цемент. Характеризуется отличным сопротивлением к воздействию пресных вод и используется для монтажа гидротехнических конструкций.
  • Глиноземистый цемент. Данный материал применяется для возведения конструкций, работающих в морской воде, а также для производства ремонтных работ при отрицательных температурах.

Исходные материалы для приготовления

Размещение производства цемента стараются планировать рядом с основными запасами сырья. Сырьем являются природные горные породы, добываемые открытым способом. Итак, из чего производят цемент:

  • Карбонатные породы. К ним относят: мел; ракушечник и прочие известняки; доломит; мергель. В промышленном производстве в основном применяются известняковые породы. Данный материал позволяет повысить эффективность взаимодействия в процессе обжига.
  • Глинистые породы. К ним относят: глину; глинистые сланцы; суглинки; лесс. Данный материал необходим для обретения пластичности смеси и используется в основном при изготовлении цемента сухим способом.
  • Добавки. Для получения определенных качеств цементного раствора, необходимо к основному составу добавлять вещества, которые способны корректировать свойства материала. К добавкам относят: глинозем; кремнезем; плавиковый шпат; апатиты.
Добавки в цемент.

Как готовят цемент на производстве

Основными веществами, из которых производят цемент, являются известняк и глина. Из этих двух составляющих специальным образом готовят клинкер, который впоследствии смешивается с прочими добавками, определяющими качество, марку и свойства раствора. Среди обязательных добавок присутствуют: гипс, доломит, цементит.

Хим состав цемента – Из чего состоит цемент, химический состав, свойства, применение
Этапы производства цемента.

В природе имеется клинкер в чистом виде — мергель, но из-за небольших запасов этого минерала, использовать его в промышленных масштабах не получается, поэтому отечественные и зарубежные производители готовят клинкер из традиционных материалов.

Хим состав цемента – Из чего состоит цемент, химический состав, свойства, применениеМергель.

Производство цемента разбито на следующие этапы:

  • Для подготовки клинкера необходимо тщательно смешать ингредиенты в специальных барабанах большой емкости.
  • На следующем этапе подготовленная масса поступает в печь, где происходит обжиг в течение 3-4 часов при температуре близкой к полутора тысячам градусов. В результате образуется клинкер в виде небольших фракций (до 5 см в диаметре).
Хим состав цемента – Из чего состоит цемент, химический состав, свойства, применениеОбжиг шлама.
  • Далее, полученные зерна клинкера измельчают в барабанах с использованием шаровых грохотов. В процессе обработки материала необходимо добиться порошкообразного состояния смеси.
  • На заключительном этапе в готовый цемент добавляют необходимые присадки и отправляют на расфасовку по мешкам или хопрам.

Существует три способа изготовления цемента. Они различаются приемами обработки клинкера.

  1. Мокрый способ. Выработка клинкера производится с использованием воды, мела и глины. В результате смешивания веществ в барабане образуется влажная масса – шихта. Ее отправляют на обжиг, после чего полученные гранулы измельчают и смешивают с необходимыми добавками. Данный метод считается довольно затратным, поэтому в настоящее время чаще используют другие способы.
  2. Сухой способ. Позволяет сократить этап смешивания готовой смеси с добавками, так как весь процесс сводится к подготовке, дроблению и смешиванию уже готовых ингредиентов. Данная технология становится все более популярной, так как позволяет существенно сократить затраты на производство и конечную цену продукта.
  3. Комбинированный способ. В данной технологии используются различные формы производства клинкера, сочетающие в себе этапы производства, применяемые при сухом и мокром способах.

Как сделать цемент в домашних условиях

Прежде всего стоит сразу уяснить, что качественного продукта в домашних или гаражных условиях получить не удастся. Мало знать, как самому сделать цемент, ведь кроме этого потребуется приобрести специальное оборудование, ну или приложить максимальные мускульные усилия, что в конечном итоге оказывается довольно затратным и утомительным. Гораздо легче приобрести готовое изделие в магазине.

Наиболее простым способом получить в домашних условиях раствор, пригодный для цементирования мелких трещин, является приготовление смеси на основе следующих ингредиентов: воды, водной извести и каменной золы. Эти вещества перемешивают до получения однородной, вязкой массы, которую необходимо сразу же использовать, так как срок хранения этого раствора составляет не более двух часов.

Прочие варианты самостоятельного изготовления цемента предусматривают наличие печи для обжига материала и мельницы для размалывания клинкера в порошок.

Как сделать цементный раствор

Для приготовления цементного раствора потребуется сам цемент, вода и заполнитель (для штукатурных и кладочных растворов используется речной или карьерный песок).

Соотношение ингредиентов в растворе зависит от применения данного материала, но в большинстве случаев рекомендуется использовать формулу: 3 части песка на 1 часть цемента. Вода добавляется исходя из потребности в получении более пластичного или вязкого раствора.

При желании получить конструкцию с более высокими прочностными характеристиками, увеличивают долю цемента. Правильно начинать приготовление раствора со смешивания сухих фракций, и только после получения однородной массы начинают заливать воду небольшими порциями, постепенно добиваясь требуемой консистенции.

domzastroika.ru

Химический и минералогический составы глиноземистого цемента

Химический и минералогический составы глиноземистого цемента

Химический состав. В отличие от портландцемента, химический состав которого представлен в основном известью и кремнеземом, глиноземистый цемент, кроме оксидов кальция и алюминия, содержит в небольших количествах также оксиды железа, титана, магния и др. Содержание оксидов в глиноземистом цементе характеризуется большими колебаниями, чем в портландцементе, и определяется способом производства клинкера (шлака), а также качеством применяемого сырья. За рубежом путем спекания или плавления в электродуговых печах выпускаются цементы, содержащие Fe203 до 16 мас.

Химический состав цемента — важная характеристика, указывающая на его качество.

Оксид алюминия является основным оксидом, обеспечивающим образование алюминатов кальция. Для получения высокоглиноземистых цементов содержание AI2O3 в смеси должно быть не менее 60%. С увеличением количества оксида алюминия в цементе огнеупорность цемента повышается.

Оксид кальция входит в состав почти всех минералов цемента. Его количество наряду с содержанием AI2O3 обусловливает тот или иной минералогический состав цемента. В глиноземистом цементе содержание СаО составляет 38—42%, в высокоглиноземистом —16—35%. Снижение количества СаО менее 16% предопределяет низкую прочность цементного камня. Содержание СаО в высокоглиноземистом цементе свыше 35% обусловливает образование, наряду с низкоосновными минералами, высокоосновного алюмината кальция состава Ci2A7(12CaO • 7AI2O3).

Количество оксидов железа в цементе обусловливается их содержанием в исходном сырье. Присутствие в цементе 5—10% оксидов железа оказывает благоприятное влияние на процесс минералообразования и на свойства цемента. При количестве Fe203 более 15% качество цемента ухудшается. Предельное содержание Fe203 в глиноземистом цементе не должно превышать 25%.

Однако наличие оксидов железа в высокоглиноземистом цементе вообще нежелательно: в их присутствии снижается огнеупорность цемента, а также ухудшаются технические свойства цементного камня в процессе его службы в составе жаростойкого бетона.

В тепловых агрегатах химической промышленности огнеупорный слой футеровки, соприкасающийся с рабочей средой, должен обладать достаточной устойчивостью к химическому воздействию при высоких температурах газовой среды водорода и оксида углерода.

Восстановительная атмосфера оказывает отрицательное воздействие на футеровку тепловых агрегатов, что выражается в разрушении футеровочных материалов в результате отложения сажистого углерода и изменения в объеме соединений железа, образующихся в результате взаимодействия оксида углерода и водорода с Fe203.

Процесс восстановления оксидов железа твердым углеродом осуществляется в две стадии:
С + С02 = 2СО; Fe203 + 2СО = 2Fe + 2C02.

Последующее взаимодействие Fe с С приводит к образованию РезС. Кристаллизация этого соединения сопровождается значительным увеличением в объеме, приводящем к разрушению структуры материала. Поэтому количественное содержание Fe203 в высокоглиноземистом цементе ограничивается 2%, а в особочистом высокоглиноземистом цементе — 0,2%.

Диоксид кремния также отрицательно влияет на качество цемента вследствие образования негидратирующегося цемента 2СаО • А12Оз • Si02. Более высокой прочностью обладает глиноземистый цемент, в котором содержание Si02 менее 10%. При этом количество СаО должно подбираться в зависимости от содержания SiQ2:

Если СаО в составе цемента меньше 31%, то даже при небольшом содержании Si02 (~6%) прочность цемента будет невысокой.

Отношение А^Оз/ЗЮг является важнейшей характеристикой состава глиноземистого цемента. При А120з/8Ю2 = 2 качество глиноземистого цемента низкое.

В восстановительной среде Si02 взаимодействует с оксидом углерода и углеродом с образованием SiO и Si. Оксид кремния может реагировать с парами воды с образованием гидратов Si(OH)4 или Si(OH)6. Выделение кремния и образование указанных гидратов приводит к внутренним напряжениям в бетоне и разрушению футеровки.

В связи со сказанным количество Si02 в составе высокоглиноземистых цементов ограничивается 5%, а в особочистом высокоглиноземистом цементе — 1%.
Оксид магния понижает температуру плавления и вязкость высокоглиноземистого расплава. По современным представлениям оксид магния в высокоглиноземистых цементах может присутствовать в виде периклаза MgO, акерманита 2СаО • MgO • Si02, или шпинели MgO • AI2O3. При небольшом содержании MgO (до 2—3%) он может войти в твердые растворы с другими минералами.

С увеличением содержания оксида магния в цементе свыше 2% образуется магнезиальная шпинель MgO • AI2O3, что отрицательно сказывается на активности цемента. Однако, ввиду высокой температуры плавления шпинели, равной 2135 °С, такое соединение повышает огнеупорность цемента. Это свойство MgO • AI2O3 используется для получения жаростойких алюми-натно-магнезиальных цементов с огнеупорностью до 1750 °С. В табл. 2.3 показаны свойства этих цементов, выпускаемых в Румынии.

Диоксид титана в высокоглииоземистых цементах присутствует в очень незначительном количестве (менее 0,2%) за исключением цементов, получаемых из шлаков ферротитанового производства.

Хим состав цемента – Из чего состоит цемент, химический состав, свойства, применение

Рис. 2.1. Диаграмма состояния системы СаО —А12Оз

Высокоглиноземистый цемент алюминотермиче-ского производства содержит 8—12% ТЮг- Диоксид титана в составе цемента образует перовскит СаО • ТЮг — соединение, не подвергающееся гидратации. Количество ТЮг в цементе не должно быть больше 2%.

Оксиды калия, натрия и содержание Р2О5 (более 1%) отрицательно влияют на качество глиноземистого цемента.

Знание химического состава алюминатного цемента само по себе недостаточно, чтобы судить о свойствах последнего. Важно знать, какие соединения (минералы) образуются из сырьевой смеси, имеющей определенный химический состав, под воздействием термического фактора, т. е. применяемой технологии производства.

Система СаО — АОз. Впервые была изучена Ранкиным и Райтом. В последующих работах предложенная ими фазовая диаграмма изменялась. На рис. 2.1 представлена диаграмма состояния системы СаО —AI2O3 с учетом последних опубликованных данных.

В зависимости от соотношения СаО/АОз в системе СаО — А1203 образуются минералы: ЗСаО • А1203 (С3А), 12СаО • 7А1203 (Ci2A7), СаО • А1203 (СА), СаО • 2А1203 (СА2) и СаО • 6А1203 (СА6).

Трехкалъциевый алюминат СзА является важной составляющей портландцемента, в глиноземистом цементе он не присутствует.

Двенадцатикалъциевый семиалюминат 12СаО • 7AI2O3 (в литературе часто представляется в виде 5СаО • 3AI2O3), по данным многих авторов, имеет две модификации: стабильную форму a = Ci2A7 и нестабильную форму a’ = Ci2A7. Стабильная форма С12А7 характеризуется симметрией, плотностью 2,7 г/см3, твердостью 5 (по шкале Мооса), выкристаллизовывается при 1455 °С. a’ = Ci2A7 отличается тем, что в его элементарной ячейке 2 из 66 атомов кислорода не имеют определенного положения, а распределены статистически.

С12А7 способен поглощать пары воды. Даже при 1400 °С содержание воды в нем составляет 1,4%. Поглощение воды сопровождается изменением параметров решетки, показателя светопреломления двенадцатикальциевого семиалюмината и изменением характера плавления (С12А7, содержащий небольшое количество влаги, принято записывать в виде С12А7Н). В сухом воздухе это соединение плавится инкогруэнтно, разлагаясь при 1374 °С на СА и расплав. В присутствии паров воды С12А7 плавится конгруэнтно при 1391,5 °С. Сложность изучения диаграммы состояния в области состава (мас.) 50А12Оз + 50СаО обусловливает различное мнение авторов относительно температуры и характера плавления С12А7. Характер диаграммы состояния зависит от парционального давления кислорода. В окислительной атмосфере вплоть до 1460±5 °С С12А7 плавится конгруэнтно. В восстановительной атмосфере температура плавления его равна 1480±5 °С. Решетка С12А7 способна включать ионы фтора и хлора с образованием соединения С12А7САХ2, где X есть ОН, F, C1, при этом параметры элементарной ячейки увеличиваются в следующем порядке: фторид — гидрат — хлорид.

Однокальциевый алюминат СаО • AI2O3 относится к много-клинной сингонии. Его структура состоит из тетраэдров [АЮ4] и атомов кальция, нерегулярно координированных с шестью или семью атомами кислорода. Два атома кальция (Са2 и Саз) окружены шестью атомами кислорода, расположенными октаэд-рально с расстояниями Са—О от 0,231 до 0,271 нм. Третий атом кальция (Cai) окружен девятью атомами кислорода.

Особенность структуры СА состоит в том, что Cai расположен в конце вытянутого октаэдра и имеет связи с кислородом от 0,24 до 0,29 нм. С нерегулярной координацией атомов кальция связывают высокую гидратационную активность СА.

Диалюминат кальция СаО • 2AI2O3 (CA2) — соединение моноклинной сингонии, имеет двуосные положительные кристаллы с малым углом между оптическими осями (20 = 12°). В СА2 атомы алюминия тетраэдрально скоординированы кислородом, причем кислород расположен в углу, общем для трех тетраэдров.

Атомы кальция неправильно скоординированы четырьмя Са —О-связями, размер которых превышает 0,35 нм.

САз гидратируется медленно, при повышенной температуре реакция взаимодействия с водой ускоряется.

Гексаалюминат кальция СаО • 6AI2O3 (САб) имеет гексагональную симметрию. Структура аналогична структуре глинозема. Оптические свойства близки к свойствам корунда, кристаллизуется в виде однородных пластин с отрицательным удлинением. САб является инертным минералом, при взаимодействии с водой не гидратируется, поэтому его наличие в цементе снижает прочность цементного камня.

Минералогический состав глиноземистого цемента, содержащего примесные оксиды. В глиноземистом цементе наряду с основными оксидами СаО и AI2O3 всегда присутствуют оксиды железа, кремния, магния, количество которых зависит от состава применяемых сырьевых материалов, поэтому наряду с алюминатами кальция в цементе содержатся и другие фазы.

Кремнезем связывают оксиды алюминия AI2O3 и кальция СаО в геленит 2СаО • AI2O3 • Si02 (C2AS), может образовывать C2S или тройное соединение ЗСаО • 3AI2O3 • Si02, а оксиды Fe203 и СаО —в алюмоферриты кальция различного состава. Оксид магния с AI2O3 образует шпинель MgO • AI2O3. По данным Паркера, в системе СаО — AI2O3 — Si02 — MgO, составляющей глиноземистый цемент, могут присутствовать следующие минералы:
Са – C6A4MS – С12А7 – C2S, СА – C6A4MS – C2S — C2AS, СА – C6A4MS – C12A7 – MgO, C6A4MS – C12A7 – C2S – MgO, CA – C6A4MS – C?AS – MA, CA – C6A4MS – MA – MgO, C6A4MS – C2S – C2AS – MA, C4A4MS – C2S – MA – MgO.

Присутствующие в глиноземистом цементе в небольшом количестве РегОз и FeO образуют соединения C2F, C6A2F или твердые растворы с СА, С12А7 и СА2-
Геленит 2СаО • AI2O3 • Si02 характеризуется мелилитовой структурой и склонен образовывать многочисленные твердые растворы, плавится при 1590 °С. Он не обладает гидратацион-ной активностью. Однако его твердые растворы проявляют это свойство, что и объясняет противоречивость мнений относительно его скрытой вяжущей способности.

Соединение ЗСаО • 3AI2O3 • Si02 разлагается при 1315 °С на геленит, анорит и шестиалюминат кальция САб, соединения гидратационно неактивные.

Шпинель MgOA^Os — кристаллы кубической сингонии с высоким светопреломлением (N= 1,718), гидратационной активностью не обладает.
Феррит кальция C2F характеризуется орторомбической псевдотригональной структурой. Атомы кальция координированы нерегулярно десятью атомами кислорода, что обусловливает гид-ратационную активность C2F.

Алюмоферриты кальция — это твердые растворы в ряду C2F — C8A3F. В составе глиноземистого цемента присутствует C6A2F. Алюмоферриты кальция обладают более слабой гидратационной активностью, чем алюминаты кальция.

В составе высокоглиноземистого цемента указанные выше оксиды находятся в небольшом количестве (до 2—3) в виде твердых растворов с алюминатами кальция, обусловливающих изменение гидратационной активности алюминатов кальция.

С12А7 характеризуется быстрым схватыванием, но невысокой прочностью. Внедрение в его решетку ионов Fe3 + , Ti4+ удлиняет период схватывания и повышает прочность цементного камня.

СА обладает высокой гидратационной активностью. Он способен образовывать твердые растворы с моноферритом и монохромитом кальция. Внедрение Si и Fe в решетку СА повышает его гидратационную активность, однако неясно: является ли это обстоятельство положительным фактором для СА. Исходя из анализа сведений по быстрогидратирующимся, но обусловливающим низкую прочность цементного камня минералами С12А7 и СзА, можно ожидать, что увеличение гидратационной активности СА приведет к напряжениям в структуре цементного камня. Следовательно, общепринятое мнение о необходимости повышения гидратационной активности портландцементных клинкерных минералов путем их модифицирования применительно к моноалюминату кальция может оказаться неверным.

Внедрение в решетку медленно гидратирующегося минерала СА2 трехвалентных ионов (Cr3 + , Mn3 + , Fe3 + ) увеличивает скорость гидратации. При этом СА.2 приобретает высокую прочность и в ранние сроки твердения. Ускоряет скорость гидратации СА2 также наличие в его решетке ионов щелочных металлов.

Читать далее:
Кислотостойкие материалы
Зубные цементы
Применение связующих в производстве огнеупорных и жаростойких бетонов и масс
Применение связующих в электродно-флюсовом производстве
Применение связующих в литейном производстве
Защитно-декоративные покрытия на основе неорганических связующих
Связующие для укрепления грунтов
Связующие для безобжигового окускования руд и рудных концентратов
Золи кремнезема
Сухие щелочные силикатные связки (порошки)


stroy-server.ru

Химический состав цемента

Сырье, из которого производят портландцемент, состоит, как правило, из глинозема, кремнезема и окисей кальция и железа. При обжиге в печи эти минералы взаимодействуют химическим образом и образуют иные более сложные соединения с достижением химического равновесия состава.

Химический состав глиноземистого цемента гораздо более разнообразен. В него входят оксиды алюминия и кальция, железа и магния, а также оксиды других металлов. Содержание тех или иных оксидов в цементе зависит от того, каким способом производится клинкер и от качества исходного сырья.

Химический состав цемента – это его основная характеристика, которая определяет само качество цемента.

Одним из основных оксидов, входящих в состав цемента является оксид алюминия. У высококачественных цементов его содержание не менее чем 60 %. Чем выше содержание этого оксида, тем у цемента выше такая характеристика, как огнеупорность.

Другим важным оксидом является оксид кальция. Он содержится почти во всех исходных минералах, которые идут на производство цемента. Количество оксида кальция определяет прочность твердого готового цементного камня. В зависимости от того,сколько оксида кальция содержится в цементе, глиноземистый цемент называют высокоизвестковым (более 40 %) и малоизвестковым ( менее 40 %)

Оксиды железа оказывают существенное влияние на качество материала. 10 % этих оксидов благоприятны для процесса минералообразование. Однако с увеличением этого процента качество глиноземистого цемента снижается. Содержание оксида железа в цементе не должно быть выше 25%. Высокоглиноземистый цемент, идущий на изготовление жаростойких конструкций вообще не должен содержать оксидов железа, так как они снижают огнеупорные свойства цемента.

Оксид магния в небольших количествах понижает температуру плавления и ускоряет минералообразование. Если же его количество превысит 2 %, это снизит активность цемента. То же самое можно сказать и об оксиде кремния. Его количество в малых дозах приветствуется, но оно не должно превышать 10 %.

Оксид хрома вообще отрицательно действует на качество цемента, на его активность и способность вступать в химические реакции. Поэтому, от оксида хрома в составе цемента стараются избавляться при производстве.

Сегодня цемент производится самыми различными способами и в различных странах. При его производстве используют самое разнообразное сырье. Поэтому химический состав цемента непостоянен и имеет значительные колебания.

beton2000.ru

Портландцемент

Портландцемент

Портландцемент и его разновидности являются основным вяжущим материалом в современном строительстве. Портландцемент представляет собой порошкообразное гидравлическое вяжущее вещество, твердеющее в воде и на воздухе, состоящее главным образом из силикатов кальция. Получают портландцемент тонким измельчением клинкера с гипсом (3 ... 7 %), допускается введение в смесь активных минеральных добавок (10 ... 15 %). Клинкер - продукт обжига (до полного спекания) искусственной сырьевой смеси, состоящей приблизительно из 75 % карбоната кальция (обычно известняка) и 25 % глины. Основные свойства портландцемента обусловливаются составом клинкера.

Химический состав портландцемента. Портландцемент характеризуется довольно постоянным химическим составом. Содержание основных составляющих окислов в нем колеблется в сравнительно небольших пределах, %: СаО (64 ... 67), SiО2 (19 ... 24), Аl2О3 (4 ... 7), Fе2О3 (2 ... 6), MgO (не более 5), SО3 (не менее 1,5 и не более З,5).

Минералогический состав портландцемента. В процессе обжига сырьевой смеси перечисленные окислы вступают в химическое взаимодействие:

Хим состав цемента – Из чего состоит цемент, химический состав, свойства, применение
Минералогический состав портландцемента

Сырье для получения портландцемента. В качестве сырья иногда используют природные горные породы - мергели. В них содержатся необходимые для производства портландцементов количества каронатных (75 ... 78 %) и глинистых пород (25 ... 22 %). В большинстве случаев необходимое сочетание пород получается искусственным путем. В этом случае в качестве карбонатных пород используются известняки, мел, известковые ракушечники; в качестве глинистых - глины, глинистые сланцы, лёссы, доменные шлаки; кроме того, в состав сырьевой смеси вводятся различные корректирующие добавки, например гипс.

Гипс необходим для регулирования сроков схватывания. С увеличением количества гипса увеличиваются (замедляются) сроки схватывания. Однако максимальное количество вводимого гипса регламентируется химическим составом портландцемента.

Производство портландцемента. Производство портландцемента состоит из следующих процессов: добычи сырья и доставки его на завод; подготовки сырья и смеси; обжига смеси - получения клинкера; измельчения клинкера с добавками - получения цемента.

По характеру подготовки сырья и приготовления смеси различают мокрый и сухой способы изготовления цемента. При мокром способе сырье дробят и размалывают без дополнительной подсушки. Весьма часто помол осуществляют с добавлением воды, глину размешивают в специальных емкостях - болтушках. Смесь готовят тщательным перемешиванием жидких молотых смесей в шламбассейнах. В этом случае подготовленная смесь - цементный шлам - содержит до 40 % и более воды.

При сухом способе тонкое измельчение исходного сырья - помол - осуществляют в сухом состоянии. Тщательное смешивание производят в специальных смесителях. В строительстве наиболее распространен мокрый способ, при котором удается достичь хорошей гомогенности сырьевой смеси, что в конечном итоге обусловливает получение цемента с более высокими и стабильными качествами. В связи с созданием оборудования, обеспечивающего хорошую гомогенизацию в смеси тонкомолотых порошков, сухой способ как более экономичный (не требующий теплоты на испарение воды) и, следовательно, перспективный находит все большее применение. В РФ действует несколько крупных цементных комбинатов, работающих по сухому способу.

Обжиг смеси производится во вращающихся печах, представляющих собой металлические цилиндры, обложенные внутри огнеупорной футеровкой. Печь укладывают на специальные катки с небольшим уклоном к поверхности земли, за счет чего по мере вращения сырьевая смесь продвигается по печи от приподнятого конца к опущенному. Длина печи достигает 180 м, а иногда доходит до 250 м, диаметр - до 6 м. По мере продвижения смесь подсушивается, скатывается в шарики и под действием высокой температуры (1450 ... 1500 °С) спекается в гранулы размером 5 ... 20 мм и более. Затем гранулы охлаждаются сначала в печи, в зоне охлаждения, впоследствии - в специальных устройствах - холодильниках.

Существует и достаточно прогрессивный способ обжига клинкера. В печи силикатный расплав заменен расплавом на основе хлористого кальция. Существенно снижается температура обжига (1100 ... 1150 °С), в 3 .. .4 раза облегчается помол, но в цементе появляется минерал - алинит, содержащий алюмохлоридсиликат кальция. Этот цемент быстрее твердеет в начальные сроки.

Остывший клинкер подвергают размолу чаще всего в шаровых мельницах, представляющих собой металлические цилиндры диаметром до 3,5 и длиной до 15 ... 20 м, которые выложены изнутри бронированными плитами. Мельницы имеют 2 ... 3 камеры, отделенные друг от друга металлическими перегородками с отверстиями для прохождения размалываемого материала.

Размол клинкера и постепенное продвижение размалываемого материала обеспечиваются при вращении за счет наклона мельницы. По выходе из шаровой мельницы портландцемент подают на склад в силосы, где он остывает и выдерживается некоторое время, достаточное для стабилизации. Необходимость выдержки обусловливается тем, что при помоле, особенно если осуществляется помол еще не совсем остывшего клинкера (максимальная температура клинкера, подаваемого в шаровую мельницу, не должна превышать 50 °С), происходит дегидратация вводимого гипса, получаемый при этом цемент будет обладать нестандартными сроками схватывания (ложное
схватывание).

Свойства портландцемента. К основным техническим свойствам портландцемента относятся: истинная плотность, средняя плотность, тонкость помола, сроки схватывания, нормальная густота (водопотребность цемента), равномерность изменения объема цементного теста, прочность затвердевшего цементного раствора. Истинная плотность цемента находится в пределах 3000 ... 3200 кг/м3, плотность в рыхлом состоянии - 900 ... 1300 кг/м3, в уплотненном (слежавшемся) - 1200 ... 1300 кг/м3.

Тонкость помола характеризуется остатком на сите № 08 или удельной поверхностью, проверяемой на специальном приборе ПСХ. Согласно ГОСТ через сито № 08 должно проходить не менее 85 % массы пробы, удельная поверхность при этом (поверхность зерен цемента общей массой 1 г) должна быть 2500 ... 3000 см2/г.

Нормальная густота цементного теста (количество воды в % от массы цемента) определяется погружением пестика, укрепляемого на штанге прибора Вика, и колеблется в пределах 21 ... 28 %. Она зависит от минералогического состава цемента и тонкости помола. Изучение процесса твердения цемента показало, что в зависимости от вида цемента, сроков и условий твердения он присоединяет воды 15 ... 25 % от своей массы. При использовании цемента в растворах и бетонах расходуемое количество воды значительно больше (40 ... 70 %), оно, в частности, зависит и от нормальной густоты цементного теста. Излишки воды со временем испаряются, оставляя поры, что ухудшает качество цементного камня, а следовательно, раствора и бетона.

Сроки схватывания проверяют прибором Вика на цементном тесте нормальной густоты. Согласно требованиям ГОСТ начало схватывания должно быть не ранее 45 мин; конец - не позднее 10 ч (нормально - 2 ... 3 ч), однако по согласованию с потребителями эти сроки могут существенно отличаться. О равномерности изменения объема цементного теста в процессе твердения судят по характеру трещин на образцах-лепешках, изготовленных по методике, изложенной в ГОСТ.

Если в цементе в результате нарушений технологического процесса при изготовлении окажется много свободных осадков кальция и магния, то процесс их гашения при затворении цемента водой будет протекать замедленно (температура обжига клинкера значительно выше температуры обжига при получении извести-кипелки, процесс гашения которой протекает довольно быстро). Это явление может привести к разрушению уже затвердевшего цементного камня. Для предотвращения подобных явлений при оценке качества цемента и проводят испытание на равномерность изменения объема.

Одним из основных свойств цемента является прочность, которая определяется в положенные сроки испытанием образцов (балочек) размером 40 х 40 х 160 мм первоначально на изгиб, а затем половинок - на сжатие. Балочки готовят из раствора состава 1:3 (1 ч. по массе цемента, 3 ч.- нормального вольского песка) при водоцементном отношении (отношении количества воды к количеству цемента), равном 0,4. Водоцементное отношение в свою очередь проверяется, а при необходимости корректируется по расплаву конуса на встряхивающем столике. Расплыв усеченного конуса из растворной смеси, изготовленного в форме высотой 60 мм и основаниями верхним с внутренним диаметром 70 мм и нижним - 100 мм, после 30 встряхиваний должен быть в пределах 106 ... 115 мм. При отсутствии встряхивающего столика испытания проводят на стандартной лабораторной виброплощадке. В этом случае после 20 секунд вибрирования расплыв должен быть (170 ± 5) мм.

Твердение цемента. Твердение портландцемента - сложный физико-химический процесс. При затворении цемента водой основные минералы, растворяясь, гидратируются по уравнениям:

Образующиеся новообразования отличаются от первоначальных меньшей растворимостью и, выпадая в осадок, выкристаллизовываются, что приводит к потере пластичности (схватыванию) и последующему твердению. Добавка гипса в самом начале процесса при растворении взаимодействует с трехкальциевым алюминатом, образуя гидросульфоалюминаты, которые, обволакивая цементные зерна, замедляют процесс растворения и гидратации. Однако в последующем эти оболочки разрушаются (чем меньше гипса, тем замедление короче по времени) и процесс твердения ускоряется. Но сами выкристаллизовывающиеся новообразования начинают препятствовать гидратации, поэтому значительная часть зерен цемента может гидратироваться при наличии водной среды весьма продолжительный срок, измеряемый даже годами.

Цемент твердеет тем быстрее, чем больше в нем алита (алитовые цементы) и трехкальциевого алюмината. С течением времени процесс твердения резко замедляется. Цементы, содержащие много белита (белитовые цементы), в раннем возрасте твердеют медленно; нарастание прочности продолжается длительно и равномерно. Процессы твердения и особенно схватывания сопровождаются выделением теплоты, которая тем интенсивнее, чем быстрее протекает процесс схватывания. Поэтому в массивных конструкциях, как правило, применяют белитовые цементы. Использование в таких конструкциях алитовых цементов может привести к интенсивности тепловыделению, разогреву до высокой температуры (70 ... 80 °С), появлению трещин и даже потере воды, что в итоге приведет к утрате цементным камнем своих качеств. В то же время применение алитовых цементов позволяет быстрее получить минимальную прочность, а интенсивное тепловыделение обеспечивает в некоторых случаях необходимую для твердения температуру в зимних условиях.

При твердении цемента на воздухе происходит небольшая усадка, а в воде - набухание.

www.armaxbio.com

ПО КСМ :: Портландцемент. Минералогический состав.

Хим состав цемента – Из чего состоит цемент, химический состав, свойства, применение

Для приготовления бетона в строительных конструкциях наиболее широко используют неорганические вяжущие вещества. Эти вещества при смешивании с водой под влиянием внутренних физико-химических процессов способны схватываться (переходить из жидкого или тестообразного состояния в камневидное) и твердеть (постепенно увеличивать свою прочность). Наиболее широкое применение в производстве бетона получил портландцемент. Портландцемент – гидравлическое вяжущее вещество, твердеющее в воде или на воздухе. Он представляет собой порошок серого цвета, получаемый тонким помолом клинкера с добавкой гипса. Клинкер – обожженная до спекания смесь, в которой преобладают силикаты кальция. Для получения цемента высокого качества необходимо, чтобы его химический состав, а, следовательно, и состав сырьевой смеси были устойчивы. При помоле к цементному клинкеру можно добавлять до 20 % гранулированных доменных шлаков или активных минеральных добавок.

В результате обжига при 1450С образуются следующие основные клинкерные минералы:

  • Алит, трех кальциевый силикат – состава 3CaO*SiO2 или C3S . Основной минерал, оказывающий влияние на качество цемента. Алит обладает свойствами быстротвердеющего гидравлического вещества высокой прочности. Цементы высоких марок и быстротвердеющие цементы изготавливают с повышенным содержанием трехкальциевого силиката. Содержание в цементе – 37-60%.
  • Белит, двух кальциевый силикат – состава 2СаО*SiO2 или C2S. Медленнотвердеющее гидравлическое вяжущее средней прочности. Цементы с повышенным содержанием белита медленно твердеют, однако прочность их нарастает в течение длительного времени и в возрасте нескольких лет, может оказаться достаточно высокой. Содержание в цементе – 15-37%.
  • Трех кальциевый алюминат – состава 3СаО*Al2O 3 или С3А. Минерал-плавень, главная задача которого понижение температуры спекания сырьевой смеси. Твердеет быстро, но имеет низкую прочность. Содержание в цементе – 5-15%.
  • Четырех кальциевый алюмоферрит – состава 4CaO*Al2O3*Fe2O3 или С4AF. Минерал-плавень. Твердеет быстрее силикатов, но медленнее алюмината. Содержание в цементе – 10-18%.

2. Прочность. Активность. Марка.

Основным свойством, характеризующим качество любого цемента, является его прочность (марка). Марка цемента определяется испытанием стандартных образцов - палочек размером 4*4*16 см, приготовленных из раствора цемента и стандартного вольского песка, с последующим твердением в течение 28 суток во влажных условиях. Испытания проводятся на изгиб и сжатие. Прочность контрольных образцов на сжатие, выраженная в кгс/см2, является маркой цемента. В строительстве применяют цементы марок 400, 500, 600. Действительную прочность цемента называют его активностью. Т.е. если контрольные образцы показали прочность при сжатии 44МПа, то активность этого цемента будет 44 МПа (? 440 кгс/см2), а марка – 400. При проектировании состава бетона лучше использовать активность цемента, так как это обеспечивает более точные результаты и экономию цемента. Помимо прочности к цементам предъявляются и другие требования, важными из которых являются нормальная густота и сроки схватывания.

3. Физико-механические свойства цемента.

Нормальной густотой называют то содержание воды (в %), которое необходимо добавить к цементу, чтобы получить определенную консистенцию цементного теста. Обычно эта величина равна, 22-27% и увеличивается при введении в цемент при помоле тонкомолотых добавок, обладающих большой водопотребностью (трепел, опока и др.). Нормальная густота в известной мере определяет, реологические свойства цементного теста и тем самым влияет на подвижность бетонной смеси. Чем меньше нормальная густота цемента, тем меньше водопотребность бетонной смеси, необходимая для достижения определенной подвижности (жесткости) смеси. Сокращение расхода воды, в свою очередь, приводит к уменьшению расхода цемента (при заданном В/Ц). В бетонах желательно применять цементы с пониженной нормальной густотой.

Сроки схватывания цемента, определяемые на специальном приборе по глубине проникания иглы в цементное тесто, характеризуют начало и конец процесса превращения материала в твердое тело. По стандарту требуется, чтобы начало схватывания при температуре 20С наступало не ранее, чем через 45 мин, а конец завершался не позднее 10 ч. с момента затворения цемента водой. На практике начало схватывания наступает через 1-2 ч, а конец – через 5-8 ч. Эти сроки обеспечивают производство бетонных работ, т.к. дают возможность транспортировать и укладывать бетонные смеси и растворы до их схватывания. Сроки схватывания можно регулировать путем добавления в бетонную смесь при ее приготовлении различных химических добавок.

Портландцемент имеет, как правило, тонкий помол: через сито N008 (около 4900 отверстий на 1кв.см. с размером ячеек в свету 0.08*0.08 мм) должно проходить не менее 85 % общей массы цемента. Средний размер частиц цемента составляет 15-20 мкм.

Истинная плотность портландцемента без добавки составляет 3,05-3,15 г/см3. Плотность портландцемента при расчете состава бетона условно принимают в уплотненном состоянии 1,3 кг/м3.

Схватывание и твердение цемента – экзотермические процессы. Практически 1 кг цемента М400 выделяет в бетоне за 7 суток с момента затворения цемента водой не менее 210 кДж. Для цемента М500 эта цифра составляет порядка 250 кДж. Тепловыделение зависит от минералогического состава цементного клинкера, типа введенных добавок и тонкости помола. Из клинкерных минералов наибольшим тепловыделением обладают трех кальциевый алюминат и трех кальциевый силикат. Основное тепло выделяется в течение первых 3-7 суток твердения цемента.

Перевозят и хранят цемент так, чтобы предохранить его от увлажнения, распыления и других потерь. Обычный цемент при нормальных условиях хранения через 3 мес. теряет 20% прочности, через 6 мес. – 30%, через год –40%. При использовании в производстве лежалого цемента время перемешивания бетонной смеси увеличивают в 2-4 раза, вводят добавки- ускорители твердения или применяют активацию цемента.

4. Виды цемента.

Основу большинства цементов составляет портландцементный клинкер. Нормируя его минералогический состав и вводя минеральные или органические добавки, получают различные цементы, несколько отличающиеся по свойствам и применяемые в разных областях строительства.

• Без добавочным портландцементом (ПЦ) называют цемент, не содержащий в своем составе минеральных добавок, кроме гипса.

Обозначение по ГОСТ 10178-85 - ПЦ-500-Д0, где

ПЦ – портландцемент.

500 – марка цемента.

Д0 – добавок 0% (без добавочный).

• Портландцемент с минеральными добавками. Содержит в своем составе до 20% гранулированного доменного шлака, до 10% природных активных минеральных добавок (трепела, опоки и др.), до 15% прочих активных минеральных добавок.

Обозначения по ГОСТ 10178-85 - ПЦ-500-Д5 или ПЦ-400-Д20, где Д5(Д20) – максимальное содержание добавок в цементе.

• Шлакопортландцемент. Содержит в своем составе от 20 до 80% гранулированного доменного шлака. Отличается от ПЦ более медленным схватыванием (начало 4-6 ч, конец 10-12 ч) и твердением в первые 7-10 суток. При тепло-влажностной обработке (ТВО) твердение шлакопортландцемента ускоряется в большей степени, чем у обычного ПЦ, что обусловливает его высокую эффективность в производстве сборного железобетона.

Обозначение по ГОСТ 10178-85 - ШПЦ -400

• Быстротвердеющий портландцемент. Разновидность ПЦ с добавками. Через 3 суток твердения прочность на сжатие этого цемента не менее 25 МПа, марки 400, 500. Требования к минералогическому составу: С3S>50%, (C3S+C3A)>60%. Тонкость помола (удельная поверхность не менее 3500 см2/г).

• Сульфатостойкие портландцемент и шлакопортланцемент выпускают, нормируя минералогический состав, в котором ограничивается содержание менее стойких к сульфатной агрессии минералов. Этот цемент содержит до 50% С3S, 5% C3A, 10..22% (C3A+C4AF). Для получения сульфатостойкого портландцемента с добавкой при помоле к цементу добавляют до 20% гранулированного доменного шлака. Добавка связывает выделяющийся при гидратации С3А гидрат окиси кальция, что способствует повышению сульфатостойкости цемента, в этом случае содержание С3А ограничивают 8%. Сульфатостойкие цементы предназначены для бетонных и железобетонных конструкций, эксплуатируемых в условиях переменного уровня воды, а также сооружений, которые подвергаются агрессивному воздействию сульфатных вод при одновременном многократном замерзании и оттаивании или многократном увлажнении и высыхании.

Завод-изготовитель гарантирует соответствие цемента требованиям ГОСТа в момент получения цемента, но не более чем через месяц после отгрузки. В паспорте помимо вида и марки цемента

и названия завода-изготовителя указывается нормальная густота цементного теста и средняя активность цемента при пропаривании по режиму 2+3+6+4 ч, при температуре изотермического прогрева 85°С и испытании через сутки с момента изготовления.

Специальные виды цемента.

• Белый портландцемент получают помолом маложелезистого отбеленного клинкера, приготовленного по специальной технологии, предотвращающей его загрязнение, с необходимым количеством гипса и небольшой добавкой диатомита. По степени белизны белый цемент подразделяют на три сорта: высший, БЦ-1, БЦ-2. Коэффициенты яркости соответственно 80, 76, 72 %. За 100% принят коэффициент яркости сернокислого бария.

• Цветные портландцементы получают совместным помолом белого клинкера, гипса и пигмента. Содержание минерального синтетического или природного пигмента не должно превышать 15%,а органического пигмента – 0,3% от массы цемента. Белый и цветные цементы предназначены для получения цветных бетонов, архитектурных деталей, облицовочных плит, проведения отделочных работ.

• Напрягающий цемент получают совместным помолом портландцементного клинкера и напрягающего компонента, который включает в себя глиноземистый шлак или другие алюмосодержащие вещества, гипс и известь. Он обладает способностью значительно расширяться в объеме(до 4%) после достижения цементным камнем сравнительно большой прочности 15-20 МПа, что позволяет применять этот цемент для изготовления самонапряженного железобетона, в котором арматура получает предварительное напряжение вследствие расширения бетона. Напрягающий цемент и бетоны на его основе обладают высокими прочностью, водо и газонепроницаемостью.

Его целесообразно применять для изготовления самонапряженных железобетонных труб, покрытий дорог и аэродромов, тоннелей и других подобных конструкций. При этом следует учитывать

быстрое схватывание такого цемента (начало 2 мин, конец – 6 мин), а также необходимость применения специальных режимов твердения, обеспечивающих расширение цемента лишь после достижения бетоном прочности, необходимой для заанкеривания арматуры.

• Расширяющиеся или безусадочные цементы применяют для приготовления водонепроницаемых бетонов. Особенностью этих цементов является наличие составляющих, увеличивающихся в объеме в результате физико-химических процессов, происходящих при твердении цемента.

• Кислотоупорный цемент применяют для изготовления кислотостойких или жаростойких бетонов.

Этот цемент состоит из тщательно перемешанного молотого кварцевого песка и кремнефтористого натрия, его затворяют на жидком стекле (Na2O(K2O)*nSiO2 ). Для получения необходимой консистенции жидкое стекло разбавляют водой.

Вы можете сделать заказ, позвонив по номеру +7(495) 223-23-96 или отправив заявку на e-mail: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

poksm.ru

Химический состав цемента



По мере повышения температуры в обжигаемом сырье происходят следующие изменения

при температуре до 105° испаряется свободная вода;

  1. при температуре до 750° отделяется вода, химически связанная в каолините, входящем в состав глины;
  2. при 800—910° разлагается углекислый кальций по реакции:

СаСО3=СаО + СО2

причем углекислый газ вместе с продуктами горения в трубу;

4. при температуре выше 1200° свободная окись кальция соединяется с глиноземом, окисью железа и кремнеземом; при этом по мере повышения температуры последовательно образуются клинкерные минералы: алюмоферриты кальция переменного состава хСаО • Аl2О3 • 2Fe2O3, трехкальциевый алюминат ЗСаО • А12О3, двухкальциевый силикат 2СаО • SiO2 и трехкальциевый силикат ЗСаО • SiO2 (последний рбразуется при 1450°).


Эти четыре соединения и являются основными составными частями цементного клинкера, но два последних (силикаты кальция) составляют 70—80% от веса клинкера.
Ориентировочное содержание различных соединений в портландцементе составляет (в %):
ЗСаО • SiO2 (сокращенное обозначение C3S) … 37—60

2CaO • SiO2 (сокращенное обозначение C2S) . . . 15—37

ЗСаО • Аl2Оз (сокращенное обозначение С3А) . . . 7—15

алюмоферриты кальция, главным образом
4CaO • Al2O3 • Fe2O3 (сокращенное обозначение C4AF)…………………………. 10—18

Последние два вещества являются плавнями, облегчающими спекание клинкера при обжиге.
В правильно приготовленном цементе не должно содержаться больше 0,5% свободной окиси кальция, так как пережженная СаО, так же как и MgO, очень медленно гасится, увеличиваясь в объеме и вызывая растрескивание затвердевшего цемента. Гашение окиси кальция и окиси магния особенно замедляется, если они заключены внутри клинкерных минералов.



Основное значение для цемента имеет трехкальциевый силикат

так как он обычно содержится в наибольшем количестве и обладает свойствами быстро твердеющего гидравлического вещества высокой прочности. Двухкальциевый силикат — медленно твердеющее гидравлическое вяжущее средней прочности. Трехкальциевый алюминат и C4AF быстро твердеют, но имеют низкую прочность. Цементы высоких марок изготовляются с повышенным содержанием трехкальциевого силиката.



Профессором В. А. Киндом предложена характеристика химического состава цемента, названная им коэффициентом насыщения (Кн).

Коэффициент насыщения показывает,

какая часть СаО может вступать в соединение с кремнеземом, образуя трехкальциевый силикат. При этом учитывается, что часть СаО должна пойти на соединение с глиноземом, окисью железа и серным ангидридом. На основании подсчета молекулярных весов легко убедиться, что после соединения с А12О3, Fe2O3 и SO3 останется следующее количество окиси кальция:
СаО -1,65Al2O3 — 0,35Fe2O3 — 0,7SO2.



Поэтому степень насыщения (Кн ) кремнезема известью, способной вступить с ним в соединение, имеющее вид трехкальциевого силиката, может оыть выражена формулой:
К CaQ -1,65Al2O3 — 0.35Fe3O3—0,7SO3 Из общего содержания извести и кремнезема вычитают свободную СаО и свободный 2,8SiO2.

Во всех приведенных выше формулах содержание окислов выражается в весовых процентах.
Искусственные минералы, содержащиеся в цементном клинкере, названы алитом, белитом и целитом — по первым буквам латинского алфавита — а, Ь, с.
Алит состоит главным образом из трехкальциевого силиката ЗСаО • SiOa и, следовательно, является наиболее ценной частью цемента. Цемент с высоким содержанием алита называется алитовым. Это — быстротвердеющий высокопрочный цемент.

Белит представляет собой

главным образом двухкальциевый силикат 2СаО • SiO2. Цемент с высоким содержанием белита называется белитовым.
Целит — минерал переменного состава, колеблющегося от 2СаО • Fe2О3 до более сложного соединения хСаО • yА12О3 • zFe20’3.



www.advicehouse.ru

Состав белого цемента

Сайт строителя

Основными компонентами входящими в состав сырьевой смеси для получения белого цемента являются известняковые породы (известняк, мел, мергель, мрамор), а также глины н песок. В сырье должно содержаться минимальное количество красящих окислов: железа, марганца, титана, хрома и др. Окиси железа в клинкере для получения белого портландцемента должно быть не больше 0,45%.

Требования к составу смеси для получения белого цемента

В соответствии с этим были разработаны требования к карбонатному сырью для белого портландцемента. По данным исследований, окислов железа должно быть не более 0,15 — 0,25, а марганца — не более 0,15%. В нашей стране имеются месторождения маложелезистого карбонатного сырья, пригодного для производства белого портландцемента.Все прочие требования, предъявляемые к карбонатным породам при производстве белого портландцемента, сводятся к следующему. В них не должно быть неравномерно распределенных грубых кварцевых зерен, вредных примесей сернокислых соединений, магнийсодержащих включений и щелочей.

В состав любого цемента входят два компонента: известь и глинозем.
Они составляют 75 - 80 % состава самого клинкера.

Компоненты сырьевой смеси для получения белого цемента

В качестве глинистого компонента при получении белого портландцемента используются главным образом первичные каолины, а также шликеры, получаемые в результате обогащения каолина. Шликер представляет собой смесь мельчайших кварцевых зерен с частичками слюды и некоторым количеством каолинита.Содержание окислов железа в каолинах не должно превышать 1%. Не рекомендуется применять каолины с включениями крупных зерен песка, так как они осаждаются в болтушках и вызывают неудобства как при транспортировке, так и при подготовке сырьевой смеси заданного химического состава. НИИ Цементов была изучена возможность замены таких каолинов. С этой целью были исследованы огнеупорные глины Латненского и Часов-Ярского месторождений. Химические составы этих глин приводятся в табл. 3. Эти глины были с успехом применены на Щуровском цементном заводе вместо каолинов в их отходов, что свидетельствует о целесообразности такой замены. Для повышения силикатного модуля сырьевой смеси при производстве белого портландцемента используют кварцевые пески с малым содержанием окислов железа.

Для выпуска белого цемента необходимо сырье очень высокого качества. Сырьевые материалы должны иметь невысокое содержание красящих примесей (оксида железа, оксида марганца). А такого сырья, в нашей стране мало.

Наряду с природными сырьевыми материалами для получения белого портландцемента можно применять и искусственные — отходы других производств. Так, в качестве известнякового компонента может быть использован белый шлам, являющийся отходом алюминиевого производства и представляющий собой тонкий порошок белого цвета с коэффициентом отражения не менее 75%.

Из чего делают белый цемент
  • клинкер
  • диатомит
  • минеральные добавки

stroyremkom.ru
