7.1. Отбор кернов (вырубок) из конструктивного слоя дорожной одежды.
Для контроля качества асфальтобетона в слоях покрытия и прочности сцепления между слоями, согласно требованиям п. 10.40 СНиП 3.06.03 керны или вырубки отбирают в трех местах — на 7000 м покрытия.
Отбор проб асфальтобетона из конструктивных слоев дорожных одежд из горячих асфальтобетонов осуществляют через 1-3 сутки после их уплотнения, из холодных — через 15 — 30 суток. Пробы отбирают в виде высверленных цилиндрических кернов или вырубки прямоугольной формы на расстоянии не менее 0,5 м от края покрыли или оси дороги. Размер участка конструктивного слоя дорожной одежды, с которого отбирают керны или вырубки — не более 0,5×0,5 м. Керны высверливают на всю толщину конструктивного слоя дорожной одежды вместе с нижележащим конструктивным слоем в целях определения прочности сцепления слоев. Разделяют слои в лаборатории.
Масса вырубки или кернов, отобранных с одного места, должна быть не менее указанной в таблице 8
Таблица 8 -Масса вырубки или кернов
Вид асфальтобетона в зависимости от максимального размера зерен минеральной части | Минимальная масса вырубки или кернов, отобранных с одного места (одной точки отбора), кг |
Песчаный | 1 |
Мелкозернистый | 2 |
Крупнозернистый | 6 |
Диаметр кернов, отбираемых из конструктивного слоя дорожной одежды, должен быть: не менее указанного в таблице 9.
Таблица 9 -Диаметр кернов, отбираемых из конструктивного слоя дорожной одежды
Вид асфальтобетона в зависимости от максимального размера зерен минеральной части
Минимальный диаметр керна, мм
песчаный
50
мелкозернистый
70
крупнозернистый
100
Из вырубки, отобранной из конструктивного слоя дорожной одежды, выпиливают или вырубают три образца с ненарушенной структу630рой для определения средней плотности, водонасыщения и коэффициента уплотнения асфальтобетона. Наличие трещин в образцах не допускается.
Форма образцов из вырубки должна быть близка к кубу или параллелепипеду со сторонами от 5 до 10 см.
Образцы-керны при необходимости допускается распиливать или разрубать на части. Перед разделением слоев кернов или вырубок оценивают сцепление между слоями и фактические толщины слоев.
Перед испытанием образцы высушивают при температуре не более 50°С до постоянной массы. Каждое последующее взвешивание проводят после высушивания в течение не менее 1 ч и охлаждения при комнатной температуре не менее 30 минут. Высушивание и охлаждение проводят до тех пор, пока разница между результатами двух последовательных взвешиваний образца будет не более 0,1% массы образца после последнего взвешивания. Испытанные керны и образцы из вырубок, а также оставшиеся части вырубоки оставшиеся керны используют для изготовления переформованных образцов.
7.2. Определение коэффициента уплотнения асфальтобетона
Коэффициент уплотнения асфальтобетона в покрытии Кувычисляют как отношение средней плотности образцов из покрытия (кернов или вырубки) к средней плотности образцов, переформованных из тех же кернов или вырубок по формуле:
где— средняя плотность образцов из шкрытня, г/см3;
— средняя плотность переформованных образцов, г/см3.
За коэффициент уплотнения принимают среднее арифметическое результатов определения коэффициента для тех образцов, расхождение между результатами параллельных определений которых не превышает 0,02.
Заключение
studfiles.net
| На главную | База 1 | База 2 | База 3 |
| Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа |
| Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД |
| Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом |
| Упорядочить по номеру документаУпорядочить по дате введения |
files.stroyinf.ru
Отбор кернов асфальтобетона | roadtm.com
для проведения лабораторных испытаний регламентируется и осуществляется на основании следующих нормативов —
СНиП 306.03.85 и ГОСТ 12801–9.8.
В процессе строительства/ремонта дорожного полотна появляется постоянная необходимость проведения контроля состояния покрытия — качества асфальтобетона по показателям проб, полученных в 3-ёх точках на площади укладки равной 7000 м2.
Керны/вырубки следует отбирать в слоях из горячих/теплых смесей через 1-3 суток после окончания проведения работ по уплотнению покрытия, а из холодного — через 15-30 суток.
Подготовительные работы
перед отбором проб участок асфальтобетонного покрытия, на котором предполагается выполнять работы, должен быть очищен от пыли. Отобранный образец керна/вырубки должен иметь цельный вид и форму, сетка трещин должна отсутствовать.
Если покрытие имеет более одного слоя, то отбор пробы осуществляется на всю толщину, вплоть до верхних слоев основания.
Для отбора кернов выбирают участок на расстоянии не менее полуметра от кромки покрытия или оси дорожного полотна размером не более 0,5*0,5м.
Основные работы
Отбор производят в виде квадратной вырубки с помощью швонарезчика, или цилиндрических кернов керноотборником.
Размеры вырубки и количество кернов с одной точки устанавливают по max. размеру зерен щебня и необходимому для испытаний количеству образцов.
Масса вырубки/кернов должна быть не менее 1 кг-для песчаных смесей, 2 кг-мелкозернистых, 6 кг — для крупнозернистых.
Диаметр кернов должен быть не менее 50 мм — для проб из песчаного асфальтобетона; 70 мм — для мелкозернистого;
100 мм — для крупнозернистого.
Полученные образцы маркируют, присваивая номера, заполняют акт отбора кернов в котором указывают объект строительства/ремонта, наименование подрядчика, выполнявшего работы, указывают номер пикета, на котором проводился отбор.
По окончании отбора, образовавшиеся лунки в асфальтобетонном покрытии заполняются на всю глубину холодным асфальтом (специально приготовленным составом смеси из битума, каменного мтериала и растворителя). Заполнение происходит с некоторым запасом, с тем расчетом, чтобы поверх лунки образовался небольшой выступ высотой до 10 мм (запас). После этого достаточно уплотнить ногой, выступающий над лункой валик, а остальное доуплотнение произойдет с течением времени естественным образом под колесами автомобилей.
Многослойные керны разделяют в лаборатории и регистрируют в специальном журнале испытаний, в акте отбора фиксируется время их сдачи. Полный цикл испытаний проб проводится в течение трёх календарных дней.
- Главная
- Блог
- Заметки
- Отбор кернов асфальтобетона
roadtm.com
Вырубка асфальта для лаборатории ГОСТ в Москве, МО
Качество дорожных работ предопределяет эксплуатационные возможности полотна, поэтому необходимо получить максимально точные показатели качества применяемого асфальтобетона. Для этого необходимо провести тестирование в лабораторных условиях. Независимая экспертиза поможет установить возможные нарушения технологии производства сырья и ошибки, допущенные строителями на различных этапах укладки материала. Анализ проб, проводимый в центре строительных испытаний, должен соответствовать необходимым требованиям и стандартам ГОСТ, СНиП, СП. Для тестирования проводится отбор кернов из асфальтобетонного покрытия и проб из отдельных компонентов: битум, щебень, песок. Специалисты исследуют физико-механические показатели, устойчивость к нагрузкам, способность противостоять воздействию окружающей среды и техногенным факторам.
Контроль качества дорожного покрытия
Для обеспечения надёжности асфальтобетонного покрытия, специальными строительными лабораториями осуществляются контрольные меры на различных этапах производства и укладки. Согласно утверждённым проектным требованиям и техническим регламентам, при устройстве дорожного полотна из асфальтобетона необходимо выполнять следующие проверочные мероприятия:
- Входной контроль – проверка качества сырья и технической документации.
- Операционный контроль – обследование и своевременное определение нарушений, отклонений от установленных требований в процессе монтажных работ или по завершению укладки дорожного полотна. Он включает в себя поиск дефектов и рекомендации по их устранению. Результаты исследований регистрируют в специальных журналах работ.
Основные этапы контроля при работе с асфальтобетонными слоями
- Подготовительный. Прежде, чем начнётся укладка конструктивных слоёв асфальтобетона, специалисты проводят проверку подготовленного основания. Особое внимание уделяется плотности и жёсткости насыпного слоя. С помощью специальных приборов фиксируется степень ровности поверхности. Если используются ограничительные бортовые камни, необходимо подтвердить правильность их установки.
- Рабочий этап. Для качественного наложения и сцепления асфальтобетонных слоёв, требуется контролировать состояние нижележащего слоя в лабораторных условиях, а также отслеживать температуру смеси в каждой новой поставке сырья.

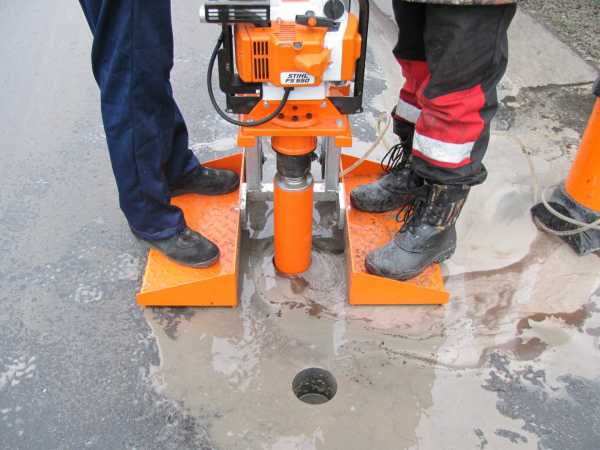

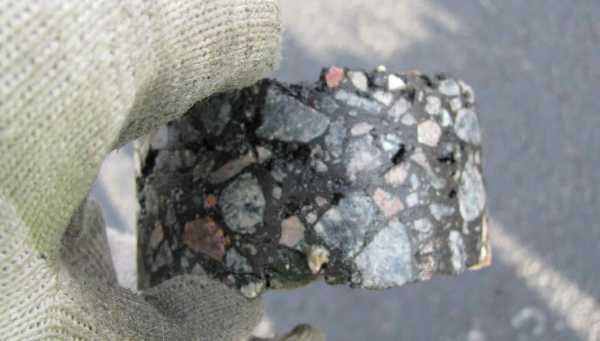

Отбор тестовых кернов из асфальтобетона
Изучение асфальтовых проб проводится для определения фактического качества укладочных работ, состояния конструктивных слоёв, общей толщины покрытия, качества применяемого асфальтобетона. Для каждой марки асфальтобетонного сырья существуют временные рамки для вырубки тестовых кернов, проводить отбор кернов асфальта до наступления этого срока не рекомендуется, так как не сформируются до конца эксплуатационные параметры покрытия.
Показания для лабораторной диагностики
Анализ асфальтобетона требуется в ряде случаев:
- Перед началом локальных или капитальных ремонтных работ осуществляются вырубки тестовых образцов дорожного полотна для проведения экспертизы. В ходе лабораторных испытаний и исследований устанавливается степень деформации покрытия, запас прочности и дальнейшие перспективы безопасной эксплуатации.
- Экспертная оценка качества асфальтобетона и уровня укладочных работ зачастую назначается при возникновении спорных ситуаций между производителем\заказчиком\подрядчиком. Детальное изучение тестовых образцов позволяет определить нарушения технологии производства, укладки асфальта, отклонение от нормативных показателей при замене материала, указанного в проектной документации, на более дешёвый аналог.
- На начальном этапе дорожного строительства также необходимы лабораторные исследования материалов. Цель проверки: подобрать наиболее подходящий тип асфальтобетона для эксплуатации в заданных условиях.
Вырубка асфальта для лаборатории по ГОСТу осуществляется в обязательном порядке. Отверстия, оставшиеся после забора проб, необходимо заделать. Брошенные пустоты нарушают пункты законодательства, регулируемого Территориальным и Федеральным автодорожным управлением. При обнаружении подобного рода нарушений необходимо обратиться в надлежащую инстанцию.
Контроль качества автодорожного покрытия включает анализ таких аспектов, как:
- Рецептура и химический состав смеси (процентное содержание битума, гравия, песка, минеральных компонентов).
- Толщина полотна является важной составляющей контролирующих мероприятий. Стоит постелить 9 см вместо 10, и бюджет сохранит до нескольких миллионов, тогда как для эксплуатационных параметров дороги это будет несущественным.
- Плотность покрытия – важный фактор в определении долговечности полотна, она должна строго соответствовать техническому регламенту, любая погрешность в сторону уменьшения или увеличения приведёт к нарушению продолжительности эксплуатации.
Стандарты отбора проб
Правила отбора образцов для инструментального изучения прописаны в ГОСТ 12801-98. Другим нормативно-правовым документом, регулирующим стандарты взятия проб, является СНиП 3.06.03.85.
Согласно требованиям регламента, вырубка асфальта для лабораторных исследований производится в количестве трёх фрагментов на протяжении одного километра. Время выдержки покрытия перед сбором кернов для горячих асфальтобетонов составляет сутки, для холодных смесей – 15 часов.
Выборка экземпляров для тестирования производится на расстоянии полуметра от края полотна.
Сегменты могут быть цилиндрической или прямоугольной формы. Объём вырубки рассчитывается, исходя из количества и размера образцов, необходимых для полного цикла исследований.
Подготовка асфальта для забора проб состоит из очищения от грязи и разметки площади образца. Двух\трёхслойное полотно пропиливается на всю толщину покрытия. Керн не должен иметь трещины и расколы. Маркировка тестовых сегментов включает в себя порядковый номер, указание места вырубки, наименование проверяемого объекта, технические данные проекта и дорожно-строительной организации. Собранные образцы регистрируют в журнале учёта лаборатории. Время поступления керна в испытательный отдел фиксируется в акте исследования, который заполняется согласно установленным формам и подписывается представителями обеих сторон: подрядчиком и заказчиком. Полный цикл тестов составляет от 2 до 5 рабочих дней.
Для проведения испытаний качества дорожного покрытия, в лаборатории «Архибилд» применяют следующий набор инструментов и оборудования:
- колбы, контейнеры из стекла, мерные стаканы
- весы 4 класса измерений
- гидростатический прибор для измерения массы
- водяные и сухие песчаные бани
- механический пресс с измерителем силы
- гидравлический пресс
- вакуумная камера
- набор сит с различными размерами ячейки для определения крупности фракций
- фильтровальная бумага
- насадка для экстрагирования.
Акт с результатами испытаний направляется в отдел госуправления по приёмке проложенного дорожного полотна или капитальному ремонту асфальтобетонного покрытия.
arhibild.ru
Инструкция по отбору керна | Суровые будни начальника лаборатории
. контакты 8 929 943 69 68 http://vk.com/club23595476 .
методы и правила отбора проб в виде кернов асфальтобетона при приемке автодорог
Методы Отбора проб кернов для испытания асфальтобетона из покрытия осуществляется в соответствии с СНиП 3.06.03.85 и ГОСТ 12801 – 98.
В соответствии с данными нормативными документами при приемке автодорог для определения физико-механических показателей и гранулометрического состав асфальтобетона на 1 км покрытия автодороги (не более 7000 м2) необходимо осуществлять отбор проб – вырубок (кернов) в количестве 3-х шт. На участках автодорог менее 1 км отбор проб кернов осуществляется также как на участке в 1 км. Вырубки (керны) следует отбирать в слоях из горячих асфальтобетонов не раньше, чем через 1 сутки после их уплотнения, а из холодных асфальтобетонов не раньше, чем через 15 суток.
Для отбора проб кернов выбираются участки покрытия и на расстоянии не менее 0,5 м от края или оси покрытия автодороги, где и делают вырубки (керны).
Пробы керны могут быть прямоугольной или цилиндрической формы. Размеры кернов вырубок зависят от крупности заполнителя в и толщины слоя асфальтобетона . Для расчета объема керна вырубки необходимо определить размеры и количество образцов вырубок , необходимых для проведения полного цикла испытаний, а также учесть толщину слоя асфальтобетона в покрытии.Объем проб кернов должен быть равнозначен объему вырубок.
Перед вырубкой образцов кернов асфальтобетонное покрытие должно быть очищено от пыли и грязи. Вырубленный образец керна должен быть цельным и не иметь сетки трещин. Если покрытие 2-х и 3-х-слойное, то вырубка керна производится на всю толщину. < После вырубки керны нумеруются, маркируются и на них наклеивается этикетка с указанием номера вырубки-керна, объекта строительства, строительной организации, место отбора проб (ПК) и проектных данных в соответствии с актом отбора проб. В лаборатории, в процессе приемки, пробы-керны регистрируются в журнале приемки проб. В акте отбора проб-кернов фиксируется время сдачи кернов на испытание и ставится подпись лица принимающего образцы кернов. Полный цикл испытаний про
б кернов с подготовкой заключения в лаборатории проводится в течение 2-5 календарных дней. Результаты испытаний кернов представляются только в Государственное управление «Г» в соответствующие отделы приемки объектов строительства или капитального ремонта автодорог.
При сдаче кернов-вырубок в лабораторию представляется также акт отбора проб кернов , заполненный по установленной форме.
Акт отбора проб кернов должен быть подписан представителями Заказчика (куратором) и ответственными представителями подрядной организации.
http://vk.com/club23595476 . контакты http://vk.com/club23595476 .
xn--90afcnmwva.xn--p1ai
Лабораторные испытания асфальтобетона по ГОСТу
Испытания асфальтобетона
НаверхПодбор оптимальной асфальтобетонной смеси – задача не из легких. АБЗ Линт готов предложить свои услуги в этом. В нашей лаборатории проводятся различные виды проверок местности и грунта. Комплексное испытание асфальтобетона позволит найти необходимое решение для каждого дорожно-строительного объекта. Полноценное устройство полотна невозможно без целого ряда лабораторных анализов. Мы осуществляем испытания различных инертных материалов – песка, щебня и минерального порошка на соответствие ГОСТам.
с 29 марта 2019г.| Лабораторные испытания асфальтобетона по госту | Стоимость работ вкл. НДС (20%) руб |
|---|---|
| Испытание пробы щебня с определением марки по дробимости (ГОСТ 8269-87) с составлением заключения | 6870 |
| Испытание пробы строительного песка (ГОСТ 8735-88) с заключением | 4240 |
| Испытание минерального порошка (ГОСТ Р 52129-2003) с заключением | 6500 |
| Испытания органических вяжущих (битумов) с составлением заключения: — определение пенетрации (ГОСТ 11501-78) — определение температуры размягчения КиШ (ГОСТ Р 11506-73) — определение температуры хрупкости по Фраасу (ГОСТ 11507-78) — определение растяжимости (дуктильности) (ГОСТ 11505-75) | 1060 2120 3500 3500 |
| Метод определения сцепления битума с мрамором и песком (ГОСТ 11508-78) | 3500 |
| Испытание асфальтобетонной смеси, взятой из смесителя (ГОСТ 12801-98) с составлением заключения: — определение водонасыщения — определение предела прочности при сжатии R50, 20 — определение средней плотности | 7500 |
| Испытание ЩМА (ГОСТ 31015-2002) с заключением: — без определения сдвигоустойчивости — с определением сдвигоустойчивости | 10600 14420 |
| Определение зернового состава а/б смеси с заключением: — методом выжигания (ГОСТ 12801-98) — методом экстрагирования (ГОСТ 12801-98) | 6360 15000 |
| Испытание кернов, вырубок с предварительной распиловкой на образцы (1 керн) (ГОСТ 12801-98)с заключением> | 12000 |
| Определение показателей сдвигоустойчивости асфальтобетонных смесей (ГОСТ 12801-98) | 4000 |
| Работы по отбору одного образца кернов (вырубок) из асфальтобетонного покрытия (СНиП 3.06.03-85) | 3000 |
| Выезд лаборатории на объект до 30 км — до 50 км | 3200 5300 |
Лабораторным анализам подвергаются и вяжущие органические вещества, включая определение пенетрации.
Испытание асфальтобетона из смесителя
Готовые асфальтобетонные смеси также проходят проверки. Качественные лабораторные испытания асфальта, взятого из смесителя на производственной линии, проводятся по соответствующему стандарту. Произведенный материал оценивается по ГОСТ 128-98.
Определение зернового состава асфальтобетонной смеси осуществляется методом выжигания. Испытания кернов и вырубок также важно для полноценного строительства дорожного полотна. На качество устройства покрытий дорог влияет и определение показателей сдвигоустойчивости. Эти виды проверок проводят по ГОСТ 12801-98.
Испытание ЩМА в лабораторных условиях
Проверок качества грунта, асфальтобетонных смесей, их составляющих, других веществ и материалов множество. Испытание ЩМА является одним из основных и проводится в соответствии с ГОСТ 31015-2002. Стоимость каждого вида работ указана с учетом НДС.
АБЗ Линт гарантирует качество выполняемых лабораторных исследований. Для забора проб грунта выезжает специальная мобильная бригада с необходимым оборудованием на базе автомобиля типа «минивен».
В помещениях стационарной лаборатории размещены современные приборы для анализов и испытаний разных материалов. Наши лаборанты являются специалистам, обладающими необходимой квалификацией и опытом работы.
Клиенты завода могут заказать комплексные исследования или отдельные виды испытаний. Стоимость работ конкурентная наряду с высоким качеством исполнения это гарантирует хороший результат лабораторных анализов на приемлемых условиях.
В лаборатории нашего завода достаточно материальных средств для решения сложных задач с целью исследования асфальтов на соответствие стандартам!
www.abzlint.ru
испытания асфальтобетона
Испытание асфальтобетона и дорожной одежды
ОТБОР ПРОБ
Порядок изготовления образцов, а также отбор проб из асфальтобетонных смесей в лабораторных условиях и методы их испытаний изложены в ГОСТ 12801.
А) Отбор проб смесей
Смеси начинают отбирать из смесительных установок не ранее, чем через 30 минут после начала выпуска смеси. Для испытаний отбирают объединенную пробу, составленную из трех-четырех тщательно перемешанных между собой точечных проб. Отбор точечных проб смесей в зависимости от производительности смесителя производят с интервалом от 15 до 30 минут непосредственно после выгрузки смеси из смесителя или накопительного бункера.
При проведении потребителем контрольных испытаний отбор проб производят из кузовов автомобилей. В зависимости от объемов поставляемой партии, из одного или нескольких автомобилей отбирают три-четыре точечные пробы, из которых получают одну объединенную пробу. Масса объединенной пробы зависит от размера зерен минерального материала (таблица 6.14).
Масса объединенной пробы в зависимости от
размера зерен минерального материала
Таблица 6.14
Наибольшая крупность минерального материала, мм | Масса объединенной пробы, кг | |
Для приемосдаточных испытаний |
Для периодических испытаний | |
———————————— В смеси 5 10, 15, 20
40
| —————————- 2,5 6,5 6 – для пористых и высокопористых смесей 17 – для плотных смесей | ——————————- 3,5 10
6 28 |
Б) Отбор кернов (вырубок) из конструктивного слоя дорожной одежды
Для контроля качества асфальтобетона в слоях покрытия и прочности сцепления между слоями, согласно требованиям п.10.40 СНиП 3.06.03 керны или вырубки отбирают в трех местах — на 7000 м2 покрытия.
Отбор проб асфальтобетона из конструктивных слоев дорожных одежд из горячих асфальтобетонов осуществляют через 1 – 3 сутки после их уплотнения, из холодных – через 15 – 30 суток. Пробы отбирают в виде высверленных цилиндрических кернов или вырубки прямоугольной формы на расстоянии не менее 0,5 м от края покрытия или оси дороги.
Размер участка конструктивного слоя дорожной одежды, с которого отбирают керны или вырубки – не более 0,5х0,5 м. Керны высверливают на всю толщину конструктивного слоя дорожной одежды вместе с нижележащим конструктивным слоем в целях определения прочности сцепления слоев. Разделяют слои в лаборатории.
Масса вырубки или кернов, отобранных с одного места, должна быть не менее указанной в таблице 6.15
Масса вырубки или кернов
Таблица 6.15
Вид асфальтобетона в зависимости от максимального размера зерен минеральной части | Минимальная масса вырубки или кернов, отобранных с одного места (одной точки отбора), кг |
песчаный | 1 |
мелкозернистый | 2 |
крупнозернистый | 6 |
Диаметр кернов, отбираемых из конструктивного слоя дорожной одежды должен быть не менее указанного в таблице 6.16
Диаметр кернов, отбираемых из конструктивного
слоя дорожной одежды
Таблица 6.16
Вид асфальтобетона в зависимости от максимального размера зерен минеральной части |
Минимальный диаметр керна, мм |
песчаный | 50 |
мелкозернистый | 70 |
крупнозернистый | 100 |
Из вырубки, отобранной из конструктивного слоя дорожной одежды, выпиливают или вырубают три образца с ненарушенной структурой для определения средней плотности, водонасыщения и коэффициента уплотнения асфальтобетона. Наличие трещин в образцах не допускается.
Форма образцов из вырубки должна быть близка к кубу или параллелепипеду со сторонами от 5 до 10 см.
Образцы-керны при необходимости допускается распиливать или разрубать на части.
Перед разделением слоев кернов или вырубок оценивают сцепление между слоями и фактические толщины слоев.
Перед испытанием образцы высушивают до постоянной массы при температуре не более 50оС. Каждое последующее взвешивание проводят после высушивания в течение не менее 1 ч и охлаждения при комнатной температуре не мене 30 минут. Высушивание и охлаждение проводят до тех пор, пока разница между результатами двух последовательных взвешиваний образца будет не более 0,1% массы образца после последнего взвешивания.
Испытанные керны и образцы из вырубок, а также оставшиеся части вырубок и оставшиеся керны используют для изготовления переформованных образцов.
