Самыми простыми сооружениями для утилизации канализационных стоков являются выгребные ямы. Однако и среди них существуют варианты, отличающиеся друг от друга с точки зрения конструкции, принципа действия и эффективности. Правильно обустроенная выгребная яма из бетонных колец без дна может стать весьма удобным приспособлением, необходимость в очистке которого будет возникать значительно реже, чем при эксплуатации обычных накопительных емкостей.

Выгребная яма из бетонных колец – это самый старый и, пожалуй, простейший с точки зрения технологии способ монтажа канализационного резервуара для приема и хранения бытовых и канализационных отходов.

В местах, где нет возможности подсоединения к централизованной канализационной сети, оборудуют автономные канализации, где устанавливают специальные емкости под хранение всех стекающих нечистот.

Разновидности выгребных ям

 Все виды канализационных резервуаров данного типа могут быть разделены на несколько основных видов.

 1. Модели с дном фактически не осуществляют какой-либо очистки стоков и служат лишь накопителями для последующей откачки с помощью ассенизаторской машины.

Рис.1 Выгребная яма из бетонных колец с дном

Герметичная выгребная яма с дном нуждается в регулярной откачке.

2. Конструкции с перетоком являются, по сути, двухкамерными септиками, в которых осуществляется осаждение твердых частиц в первом резервуаре и почвенная фильтрация во втором, а чаще всего – и аэробное разложение примесей микроорганизмами. Такая переливная выгребная яма из бетонных колец по качеству очистки стоков значительно выигрывает у конструкции, описанной далее.

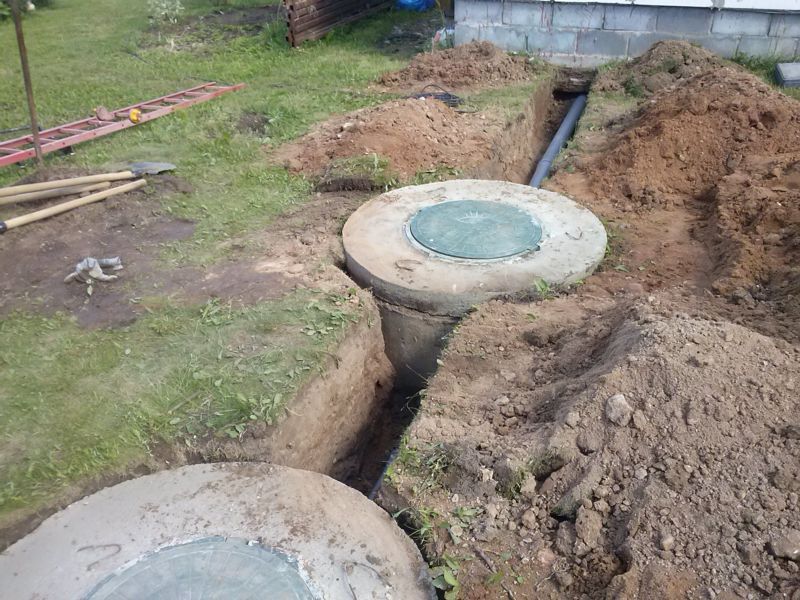

 Рис.2 Переливная выгребная яма из бетонных колец. Схема выгребной ямы из бетонных колец из двух камер (простого септика)

3. Однокамерная модель без дна – это некий переходный вариант между обычным накопителем и септиком. Дешевые и простые конструкции обеспечивают в то же время частичную очистку стоков и их дренирование в грунт, за счет чего заполнение резервуара происходит намного медленнее, а услуги ассенизаторов и расходы на них требуются значительно реже.

 Рис.3 Устройство выгребной ямы из железобетонных колец без дна

В ямах без дна и в двухкамерных моделях можно использовать специальные биопрепараты, способствующие разложению органических примесей. Это будет способствовать снижению скорости наполнения резервуаров.



В то же время существуют некоторые ограничения с точки зрения возможности установки такого очистного сооружения.

* Вода через фильтр будет беспрепятственно уходить в грунт только в том случае, если почва на участке песчаная, рыхлая, с хорошей влагопроницаемостью. Глина или суглинок могут пропускать стоки в первое время, однако вскоре станут практически герметичным препятствием.

* Еще одно условие – низкий уровень залегания грунтовых вод. Считается, что грунтовые воды должны пролегать не ближе, чем 50-100 см от нижней части очистной конструкции, чтобы избежать смешивания их с загрязненными стоками и распространения вредных веществ.

Выбор объема резервуаров любого типа нормируется санитарными нормами и правилами и должен быть не менее суточного объема стоков, умноженного на 3. Рассчитать такое количество можно, исходя из норм потребления воды на одного человека – 200 литров в сутки. Очевидно, что минимальный объем выгребной ямы для дачи может быть меньше из-за периодичности ее использования. В то же время следует помнить, что, чем меньше объем резервуара, тем чаще придется вызывать ассенизаторскую машину и оплачивать ее услуги.

 Важно: Монтаж выгребной ямы из бетонных колец без дна возможен только при условии, что объем суточных стоков не превышает 1       м³ .

Место установки

 Выгребная яма своими руками из бетонных колец может быть построена не на любом месте. Особенно сложно выбрать место на участке со сложным рельефом.

С одной стороны, размещение очистного сооружения в самом низком месте повышает риск загрязнения грунтовых вод.

С другой, расположив его на возвышенности, сложно обеспечить необходимый уклон канализационного трубопровода (2 см на каждый метр длины).

Существуют также санитарно-гигиенические и строительные нормы, оговаривающие необходимое удаление очистных сооружений от основных объектов.

Решая, как сделать выгребную яму из бетонных колец, следует помнить, что для очистки ее будет необходим подъезд для ассенизаторской машины, в то же время нельзя располагать конструкцию ближе, чем 2 метра от основной дороги.

 Рис.4 Схема расположения выгребной ямы на участке

Минимальное расстояние от выгребной ямы до других объектов составляет: — до входной двери дома и до любого из окон – не менее 5 метров, — до источника питьевой воды – не менее 30 м, — до плодовых деревьев и огорода – не менее 5 метров.



Монтаж выгребных ям из бетонных колец

 Строительство выгребной ямы из бетонных колец требует привлечения грузоподъемной техники, например, автокрана. Кольца могут иметь различный диаметр (до 2 метров, но чаще используются модели с диаметром в 1 метр), но они в любом случае обладают слишком большим весом для того, чтобы их можно было установить в котлован вручную.

Аренда спецтехники требует дополнительных расходов, однако, использование готовых блоков существенно сокращает время выполнения работ. Установку колец, подводящей трубы и покрытие стенок резервуара герметизирующим составом можно выполнить в течение одного рабочего дня. После этого важно выдержать срок затвердевания герметизирующих составов перед тем как приступить к засыпке.

 Рис.5 Установка железобетонных колец в котлован

При строительстве модели с дном (накопителя) определенное время может потребоваться для застывания и набора прочности залитой бетоном стяжки. Только после этого на нее можно устанавливать кольца.


Монтаж выгребных ям имеет свои нюансы в зависимости от особенностей конструкции.

 1) Накопительные модели с дном предполагают выполнение бетонной стяжки, на которую впоследствии будут устанавливаться бетонные кольца. В качестве альтернативы можно приобрести для дна накопителя и нижней части первого резервуара двухкамерной ямы кольца с дном. Такие изделия также имеются в продаже.

 Рис.6 Для герметичных камер выгребной ямы или септика удобнее использовать бетонные кольца с дном



2) Выгребная яма из бетонных колец без дна нуждается в устройстве фильтрующего слоя. Для него могут использоваться различные сыпучие, не впитывающие воду строительные материалы, в том числе, щебень, гравий и пр. Наиболее эффективным вариантом является организация двух слоев: нижнего песчаного и верхнего из крупного щебня.

Для повышения эффективности и предотвращения заиливания фильтрующих слоев практикуют укладку «прослоек» из термосклеенного геотекстиля под нижним слоем и между слоями. Вода проходит такие фильтры медленно, оставляя на его материале частицы осадка, таким образом в грунт уходят уже осветленные стоки. При необходимости для повышения интенсивности дренирования можно в нижней части устанавливать железобетонные кольца с перфорацией.

 Рис.7 Перфорированные ж/б кольца можно использовать для лучшего дренажа

3) Сливная яма из бетонных колец с двумя камерами представляет собой соединение первого и второго вариантов. В этом случае кольца первого резервуара монтируются на стяжку, а второго – на фильтрующий слой.

Общие правила монтажа выгребных ям из бетонных колец

При устройстве подобных очистных сооружений важно следовать определенным правилам и советам.

1) Отверстия для входных труб выполняются с помощью перфоратора.

2) Монтаж канализационной трубы и перетока (в случае выбора двухкамерной модели) осуществляется с использованием тройников.

3) Места установки труб тщательно герметизируются.

4) Для предотвращения появления неприятного запаха лучше герметизировать и вход вентиляционной трубы, а также обеспечить плотное закрытие люков в крышке.

5) Стыки между поставленными друг на друга бетонными кольцами (а также стык между нижним кольцом и фундаментом, если выбрана модель с дном) также требуют герметизации.

6) Для лучшей герметичности конструкции рекомендуется использовать бетонные кольца с замком.

7) Бетонные кольца не являются 100% герметичными, поэтому следует покрыть их с внешней и внутренней стороны гидроизолирующим слоем там, где это необходимо: верхняя часть устройств без дна, полностью стенки и дно моделей-накопителей, первый резервуар двухкамерных конструкций.

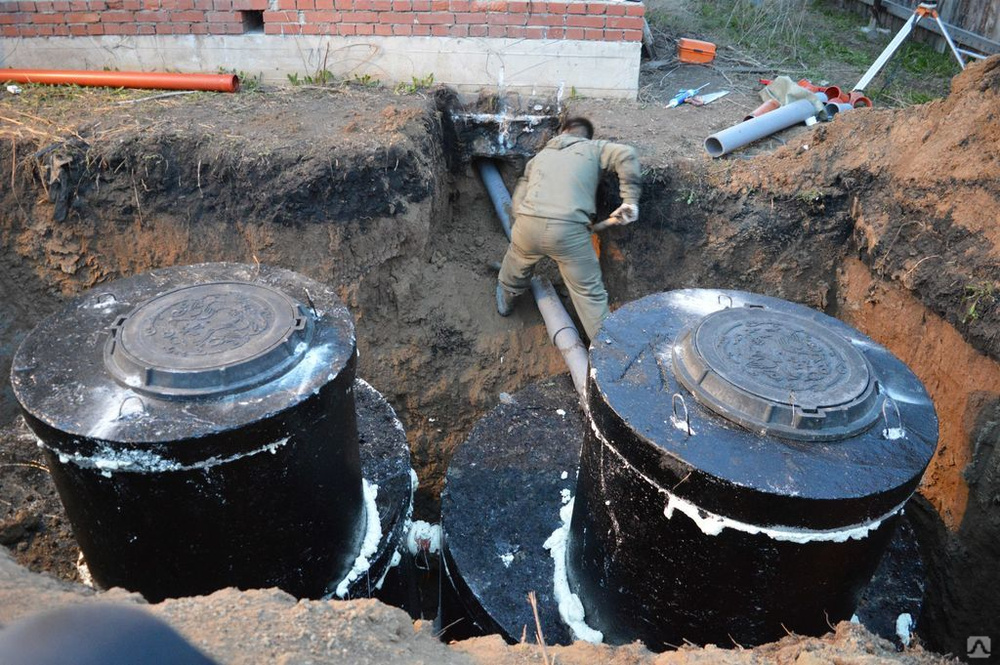

Рис.8 Гидроизоляция выгребной ямы из бетонных колец.

8) Для повышения прочности стяжки конструкций с дном можно армировать фундамент ломом металла, камнем или кирпичом, однако, необходимо следить, чтобы все армирующие элементы находились полностью в растворе, не выступая на поверхность.

Звоните! Заказывайте!

Все работы выполним качественно!

---

Наши телефон +7 (960) 150 67 44

e-mail: [email protected]

Чем отличается септик от выгребной ямы и что лучше выбрать

Дата публикации: 05-06-2020

Просмотров: 8345

Содержание

1. Чем отличается септик от выгребной ямы
2. Септик из колец – плюсы и минусы
3. Выгребная яма – плюсы и минусы
4. Что лучше для устройства локальной канализации в частном доме – септик или выгребная яма

Для обеспечения комфортных условий проживания в частных домах и на дачах необходима эффективная канализационная система. При отсутствии централизованного водоотведения потребуется сооружение локальной канализации, функции которой выполняют выгребная яма или септик. Выбор оптимального варианта зависит от количества жильцов, их периодичности проживания в строении и других факторов.

Чем отличается септик от выгребной ямы

Выгребная яма – канализационное сооружение для сбора стоков. Может быть фильтрационным (поглощающим) или герметичным. Чаще всего встречаются фильтрационные сооружения с боковыми стенками и перекрытием. Дном является щебеночный слой, через который жидкая часть стоков просачивается в грунт. Улучшить отведение жидкости помогают перфорированные стенки, которые изготавливают из кирпича или перфорированных бетонных колец. Вязкие и крупные частицы, остающиеся в емкости, удаляют с помощью ассенизаторской техники. По сравнению с фильтрационными сооружениями в герметичных выгребных ямах выкачивать стоки необходимо гораздо чаще.

Основная разница между септиком и выгребной ямой – сочетание в септике гравитационного отстаивания стоков с биологической очисткой биоферментными препаратами, доочисткой естественными и принудительными методами. Такие системы состоят из нескольких камер, проходя через которые канализационные отходы очищаются до состояния, безопасного для окружающей среды. Для удаления густой тяжелой части стоков прибегают к услугам ассенизаторской техники.

Септик из колец – плюсы и минусы

Септик из бетонных колец – распространенный вид локальной канализационной системы загородных домов и дач. В его конструкцию входят железобетонные кольца, днище и плита перекрытия. Диаметр колец – 1,0 или 1,5 м, высота – от 0,75 м. Его конструктивная особенность – наличие нескольких колодцев – от двух до пяти, соединенных между собой переливными трубами.

Принцип работы:

1. В первой камере происходит гравитационное отстаивание стоков, а также их обработка анаэробными бактериями, для жизнедеятельности которых не требуется присутствие кислорода. Тяжелые частицы оседают на дно, а частично осветленная вода по переливной трубе перетекает в следующий колодец.
2. Во втором герметичном колодце процесс очистки продолжается.
3. После второй камеры осветленные стоки направляют в дренажный колодец или на дренажные поля, для сооружения которых используются щебень, геоткань, перфорированные трубы.

Преимущества септиков из бетонных колец:

• возможность добиться достаточно высокой степени очистки канализационных стоков, что обеспечивает их гигиеническую и экологическую безопасность;
• энергонезависимость – система функционирует без подключения к источникам электрического тока;
• отсутствие резких запахов на участке благодаря процессам обеззараживания и разложения органических веществ, нейтрализующим газы;
• долговечность при соблюдении правил монтажа и эксплуатации.

Недостатки септиков из бетонных колец:

• сложность монтажа, для которого необходима подъемная техника;
• сложность устройства систем с полями фильтрации в глинистых почвах и при высоком уровне грунтовых вод;
• необходимость приобретения микроорганизмов, обеспечивающих разложение отходов на безопасные составляющие;
• значительные площади, требуемые для устройства многокамерной системы.

Выгребная яма – плюсы и минусы

Плюсов у выгребной ямы немного, основной из них – простота сооружения и небольшие финансовые расходы на строительство. Но ее эксплуатация имеет большое количество недостатков. Минусы герметичных емкостей – необходимость частого вызова ассенизаторской техники и сильный запах от разлагающихся сточных вод. Ямы фильтрационного типа требуют более редкой выкачки, но им присущи другие недостатки:

• Основной минус заключается в том, что все отходы просачиваются в грунт без очистки или с низким уровнем очистки (при прохождении через небольшой дренажный слой), что загрязняет окружающую среду и представляет большую опасность с санитарно-гигиенической точки зрения.
• При откачке необходимо очищать или заменять дренажный слой для улучшения пропускной способности. При достаточно толстом дренажном слое, его периодической очистке и низком расположении грунтовых вод такое сооружение представляет собой умеренную угрозу для окружающей среды.
• Для расположения выгребной ямы необходимо выбирать подходящее место. В соответствии с санитарными нормами она должна находиться на расстоянии не менее 30 м от питьевого источника.

Что лучше для устройства локальной канализации в частном доме – септик или выгребная яма

Установка септика из бетонных колец – один из наиболее надежных вариантов сооружения автономной канализации. Многокамерная очистная система сможет обеспечить комфортное круглогодичное проживание семьи из трех-пяти человек. При наличии большого сада и огорода очищенную воду используют для полива.

Если на дачу периодически выезжает один-два человека, вполне достаточно установки герметичного резервуара. Наиболее опасной для окружающей среды является фильтрационная выгребная яма, из которой стоки поступают в окружающую среду без достаточной очистки.

Нет времени читать? Заберите к себе и прочтите позже

Оцените статью:

«>

Как с нами связаться:
	+7 (812) 331-69-76		Заказать обратный звонок
	cleancity@cleancit. ru		Заказать услугу online

Руководство домовладельца по обслуживанию выгребных ям и проблемам

В то время как городские дома, как правило, подключаются к муниципальной канализационной системе, многие загородные и старые сельские дома используют автономную септическую систему для удаления отходов. В отличие от канализационных систем, септическая система требует регулярного обслуживания из-за того, как она справляется с вашими отходами. Это дорого, если вы работаете с компанией по управлению отходами, но вы потенциально можете сэкономить деньги, обслуживая септическую систему самостоятельно.

Как работают септические системы

© untspray / Fotolia

Септики состоят из двух основных компонентов: колодца или септика и дренажного поля. В обновленных системах для повышения эффективности вместо колодца используется септик, хотя в некоторых старых домах по-прежнему используются колодцы. По сути, это одна и та же концепция, но есть некоторые незначительные различия в конструкции, которые могут привести к различным проблемам.

Современный септик

Этот большой подземный резервуар напрямую подключен к основной канализационной линии вашего дома. Когда вы спускаете воду в унитазе или запускаете раковину, сточные воды попадают в резервуар, где они перевариваются анаэробными бактериями. В процессе отходы разделяются на три части. Твердые отходы оседают на дно, а более легкие частицы образуют на поверхности накипь. По мере того, как все больше сточных вод смывается в резервуар, более старая вода выталкивается в водосточные трубы, где она безвредно просачивается в окружающее поле.

Старые выгребные ямы

В старых септических системах, основанных на колодцах, имеется большой облицованный каменной кладкой колодец, закрытый каменной или бетонной крышкой, в который сточные воды стекают вместо бака. Попав в колодец, анаэробные бактерии начинают питаться сточными водами. Твердые отходы оседают и на поверхности образуется накипь. В отличие от резервуаров, которые имеют трубы, ведущие к дренажному полю, в стенках колодца есть небольшие отверстия, через которые вода просачивается в окружающий грунт. Поскольку этот процесс не так эффективен, как в случае с септиктенками, выгребные ямы теперь запрещены законом в некоторых штатах.

Общие проблемы с септическими системами

Как правило, септические системы требуют минимального обслуживания в течение одного года и поэтому легко забываются. Это приводит к проблемам, которые потенциально могут привести к тому, что сточные воды затопят ваш двор или попадут в дом. Засоры и полный септик — две наиболее распространенные проблемы, с которыми вы столкнетесь.

Забитые выгребные ямы

Выгребные ямы используют бактерии для разделения твердых и жидких отходов, но этот процесс не идеален. Со временем отверстия в выгребной яме могут засориться, что приведет к скоплению сточных вод. Если не поддерживать чистоту, выгребную яму может начать требовать откачки несколько раз в год. Это может произойти даже в том случае, если на дне нет большого количества твердых отходов из-за невозможности выхода воды.

Симптом переполненного септиктенка

Если не производить откачку каждые три-пять лет, ваш септик может настолько наполниться твердыми отходами, что он переполнится. Наименее опасным признаком является стойкий неприятный запах возле резервуара или в вашей ванной комнате. Этот запах гниения может быть более заметен в жаркую погоду.

Другим распространенным симптомом является медленный слив или частое засорение унитаза. Погружные и дренажные очистители окажутся неэффективными, если проблема связана с септиком, а не с простым засором канализации. Продолжение использования туалета без очистки септика может привести к переливу и повреждению сточных вод вашего дома.

Третьим признаком полного септиктенка является влажная земля над резервуаром. В крайних случаях затопление может даже включать видимые сточные воды или туалетную бумагу. Любые растения в зоне затопления могут заболеть или погибнуть, оставив на газонах проплешины или другие эстетические повреждения.

Методы очистки септика

Существует три основных способа очистки септической системы, каждый из которых имеет свои преимущества и недостатки. Обязательно ознакомьтесь с местными законами и законами штата, прежде чем пытаться самостоятельно опорожнить выгребную яму.

Аэрация

Химическая альтернатива очистке выгребной ямы. Аэрация включает заливку серной кислоты в колодец или резервуар. Кислота расщепляет твердые отходы и шлам, пропуская воздух. В результате отходы растворяются без интенсивной перекачки. Недостатком этого метода является то, что серная кислота вызывает коррозию и может повредить вашу септическую систему, если ее использовать неправильно.

Гидроструйная обработка

Другим альтернативным методом, используемым в скважинах, который может уменьшить или устранить потребность в откачке, является использование гидроструйной очистки. Взрывная волна под высоким давлением выталкивает воду в землю на дне выгребной ямы, разбивая твердые частицы. Этот метод имеет самое быстрое время восстановления при очистке скважины.

Откачка

Наиболее распространенным методом очистки выгребной ямы является использование большой откачивающей машины. Этот автомобиль опорожняет вашу выгребную яму в большой резервуар для хранения. По данным CostHelper, цена за откачку обычно составляет от 75 до 200 долларов, но резервуары большего размера могут стоить 300 долларов и более. Эта оценка не включает дополнительные расходы, такие как раскопки и засыпка земли над резервуаром. Вы можете выкопать крышку люка самостоятельно или арендовать экскаватор для более крупных работ.

Откачка считается стандартным методом очистки септиктенков и должна выполняться каждые два-четыре года. Некоторым небольшим резервуарам может потребоваться ежегодная откачка при интенсивном использовании, в то время как даже большие и редко используемые резервуары следует откачивать не реже одного раза в пять лет. Обратите внимание, что во многих штатах запрещено откачивать выгребную яму без надлежащей сертификации.

Техническое обслуживание септика

Профилактическое обслуживание

Один из самых простых способов обеспечить эффективное функционирование вашей септической системы — заботиться о том, что в нее входит. Поскольку и в колодцах, и в септиктенках для расщепления отходов используются бактерии, многие вещества не могут быть легко расщеплены и могут даже убить полезные бактерии. Некоторые примеры этих веществ:

• Бытовая химия , особенно аммиак или антибактериальные чистящие средства, убивают бактерии и предотвращают разложение сточных вод.
• Подгузники, бумажные полотенца и другие гигиенические и бумажные изделия не предназначены для смывания и могут засорять. Поскольку они не разлагаются так же быстро, как туалетная бумага, эти продукты могут оставаться в септической системе до следующего запланированного откачивания.
• Смазка затвердевает при охлаждении и обладает адгезионными свойствами. Мало того, что к нему будут прилипать волосы и другой мусор, смазка также будет выстилать стенки трубы, накапливаясь до тех пор, пока не создаст закупорку.
• Не выбрасывайте кости или растительные вещества в мусоропровод. Это может привести к попаданию жира, жира или других нерастворимых жидкостей в септическую систему.
• Порошковые стиральные порошки содержат нерастворимую глину, которая может вызвать засорение. Поэтому по возможности используйте только жидкие моющие средства.

Также важно не использовать слишком много воды за один раз. Направляйте водосточные трубы подальше от септической системы и избегайте одновременного запуска нескольких водоемких приборов. Независимо от того, есть ли у вас колодец или септик, для разложения отходов требуется время, а большие объемы поступающей воды за короткий промежуток времени могут превысить ограниченную мощность вашей системы.

Проверка септических уровней

Септические системы предназначены для разделения и хранения отходов. В результате их необходимо время от времени чистить, чтобы предотвратить переполнение или засорение. Простой тест можно провести с помощью палки, достаточно длинной, чтобы коснуться дна колодца или резервуара. При погружении и осмотре уровень ила должен составлять одну треть или меньше высоты резервуара. Если палка показывает более высокий уровень, вам нужно будет прокачать.

Засоры-перегородки

Поскольку в септиктенки входят дренажные поля, техническое обслуживание требует дополнительных действий. Например, передние и задние перегородки септического резервуара должны быть очищены от ила, чтобы предотвратить потенциальный разрыв. Общие признаки поврежденных перегородок включают необычно пышную растительность или неприятные запахи, исходящие из дренажного поля.

Особые примечания по выгребным лагунам

Менее распространенным вариантом выгребной ямы является надземная выгребная лагуна. Эта форма септической системы появляется в основном в районах, где почва не может поддерживать дренажное поле, а муниципальные канализационные системы недоступны. Сточные воды перекачиваются в неглубокую лагуну, где солнечный свет и кислород быстро разлагают отходы. Есть несколько специальных шагов, которые необходимо соблюдать при уходе за лагуной выгребной ямы.

Предотвращение эрозии

Серьезную озабоченность вызывает эрозия почвы вокруг лагуны. По этой причине вы должны установить низкие, выносливые растения по периметру лагуны, чтобы уменьшить эрозию, не блокируя поток воздуха вдоль поверхности. Деревья и кустарники, которые сбрасывают листву осенью, также могут закрывать лагуну и препятствовать надлежащей аэрации, поэтому не сажайте их рядом с лагуной.

Техническое обслуживание

Может возникнуть необходимость в углублении лагуны с помощью экскаватора, если уровень приближается к верхней насыпи. Кроме того, растущие в лагуне кустарники засоряют систему и затрудняют процесс аэрации. Поэтому важно удалять любые саженцы, которые появляются в лагуне, пока они маленькие, иначе вам в конечном итоге придется использовать экскаватор для защиты вашей системы.

Безопасность

Из-за того, что выгребные ямы открыты, важно установить ограждение, чтобы дети или животные не могли попасть внутрь. Сделайте ограждение достаточно большим, чтобы можно было косить. Вам также нужно будет ежегодно обрабатывать вашу лагуну данками, которые можно приобрести в местном агентстве по распространению знаний в округе. Эти маленькие диски помогают предотвратить размножение комаров.

Дополнительные ссылки

Веб-сайт Агентства по охране окружающей среды содержит подробное руководство по септическим системам, включая информацию о системах и государственных программах, которые помогают финансировать вашу систему.

Веб-сайт округа Эльдорадо, штат Калифорния, содержит подробное описание септиктенков, в том числе диаграмму того, как часто вам следует откачивать резервуар в зависимости от размера домохозяйства и размера резервуара.

принцип работы и схема сооружения

Автономная очистная станция на загородном участке позволит правильно решить проблему утилизации отходов. Актуально для населенных пунктов, не подключенных к центральным сетям. Если в ближайшие годы подключение не планируется, то лучшим решением станет выгребная яма с переливом. Выгодной пользой цивилизации послужит городской вариант. Согласитесь, удобно?

Как сделать очистную станцию ​​с переливом, вы узнаете, прочитав нашу статью. В ней досконально разобраны варианты построения систем, описана технология возведения. Перечислены преимущества, которые даст автономная канализационная система.

Представленная информация об особенностях строительства переливных выгребных ям и особенностях их эксплуатации основана на нормативных документах и ​​опыте самостоятельных строителей. Весомым и ценным дополнением к тексту являются полезные фотоподборки, схемы и видео-гайды.

Содержание статьи:

• Принцип действия и устройство
• Цифры и основные нормы
• Варианты строительства очистных сооружений
  • Трехкамерная конструкция
  • Этапы монтажа монолитной системы
  • Порядок возведения монолитной системы
  • для двухкамерной ямы
• Выводы и полезное видео по теме

Принцип действия и устройство

Конструкция простой выгребной ямы с переливным колодцем включает в себя два объекта, соединенных между собой отрезком трубы.

Первый представляет собой большой герметичный контейнер, построенный по принципу накопительного бака с непроницаемыми стенками и дном.

Вторая часть конструкции устроена точно так же, как фильтрующий вариант канализационного колодца. Это означает, что у него нет непроницаемого монолитного дна. Вместо сплошной бетонной плиты в зоне условного дна сооружают своеобразный фильтр мощностью 1 м и более.

Фильтр выполнен в виде насыпи из материалов с высокими фильтрующими свойствами: щебня, шлака, гравия и/или песка.

Выгребную яму с переливом устраивают для повышения степени очистки сточных вод, что дает возможность частичного сброса их в грунт, фильтрационные поля, в канализационные канавы или канализационные пруды

Стенки могут быть выполнены сплошными и с отверстиями для увеличения скорость удаления оборотных стоков из фильтрующего колодца, иначе называемая абсорбцией.

Простейшая конструкция выгребной ямы с переливным отсеком включает две части, первая из которых служит накопительной емкостью, вторая — поглотительным колодцем

Соединение выгребной ямы и перелива – труба, расположенная под углом в сторону абсорбера. Его глубина зависит от климатических данных региона, т.е. как и любой перелив, проложенный в грунте, трубопровод должен находиться ниже уровня сезонного промерзания грунта.

К проезду подведена канализационная труба, по которой сточные воды будут поступать из внутренней канализации в накопительный бак.

На схеме подробно показан принцип работы выгребной ямы с переливной секцией. Труба, соединяющая секции конструкции, должна располагаться на правильной высоте и с небольшим уклоном

Над выгребной ямой устроить перекрытие с люком, предназначенным для откачки содержимого. Вентиляционная труба монтируется так, чтобы нижняя кромка была выше горизонта слива при любой степени заполнения. Второй конец трубы выводят на поверхность.

Для выгребной ямы с одним фильтрующим колодцем можно соорудить только один вентиляционный канал, но каждое отделение простейшей очистной установки лучше оборудовать собственной вентиляцией.

Такая конструкция позволяет сделать процесс переработки отходов более эффективным и быстрым. Сначала все отходы попадают в первую герметичную камеру. Здесь они накапливаются и разлагаются под действием бактерий. Постепенно отходов становится больше, уровень жидкости в камере поднимается и достигает перелива.

По мере наполнения накопительной емкости осевшие и частично очищенные бактериями излишки через вмонтированную в ее стенку трубу сливают в следующий колодец

Нерастворимая часть стоков оседает на дно, а частично осветляется с помощью участие бактерий и осевшая жидкая составляющая достигает уровня переливной установки по мере ее заполнения и самотеком перемещается в поглотительный колодец, в котором очищается канализация.

В фильтрующем колодце стоки проходят через дренажный слой и попадают в почву, снова подвергаясь дальнейшей очистке через естественный земляной фильтр. А твердые отходы в виде илистых отложений скапливаются в герметичном отсеке выгребной ямы, из которого впоследствии извлекаются и при желании хозяев используются как исходный материал для компостирования.

Зачем нужны такие сложности, ведь проще откачать канализационную массу из выгребной ямы и тем самым избавиться от нее? Наличие двух емкостей значительно увеличивает габариты канализации, часть стоков, пройдя естественную очистку, выбрасывается в грунт, за счет чего значительно снижается количество вызовов ассенизаторов.

Увеличение количества канализационных колодцев позволяет собирать и перерабатывать больше стоков и повышает качество очистки

С увеличением количества переливных колодцев схема несколько усложняется. Однако при этом увеличивается период от поступления отходов в резервуар до движения жидкого компонента в почву. Это повышает качество очистки сточных вод и делает их более безопасными для окружающей среды.

Практика показывает, что очистные сооружения из двух и более колодцев выделяют значительно меньше неприятных запахов, чем обычный вариант такого рода конструкции. Обычно запахов нет или они незначительны. Улучшить ситуацию с обработкой канализационной массы и устранением неприятных запахов поможет .

В переливной конструкции отсутствуют неприятные хлюпающие звуки, которые издает переполненная выгребная яма. Владельцам такого строения обычно не приходится экономить канализационные ресурсы. Они могут спокойно пользоваться водой, не беспокоясь о переполнении своей канализации.

Локальную канализацию желательно устроить так, чтобы она не мешала передвижению по участку и был обеспечен доступ для опорожнения и обслуживания при необходимости

Цифры и основные нормы

Перед началом строительных работ следует выбрать подходящую место для ямы с переливом. Нормы удаленности сооружения от других объектов на участке примерно такие же, как и для потому, что проблема загрязнения подземных вод по-прежнему актуальна.

Также следует учитывать особенности почвы на участке. Чем выше водопроницаемость грунта, тем больше должно быть расстояние, отделяющее его от других построек.

В зависимости от типа грунта канализацию рекомендуется располагать на расстоянии от многоквартирного дома:

• не менее 15 м — для песчаных, щебнистых, галечных и гравийных грунтов;
• не менее 10 метров — для супеси.

Приямки с эффектом перелива устраивают только на грунтах с высокими фильтрующими свойствами. Если основание абсорбционного сооружения предполагается глиняным, скальным или полускальным, то от строительства очистных сооружений аналогичной конструкции придется отказаться.

Устройство выгребной ямы с переливным колодцем допускается на грунтах с хорошей фильтрационной способностью. Сброс очищенных стоков в скальные и глинистые породы невозможен

Сплошным должно быть пространство, разделяющее источник питьевой воды и канализацию:

• не менее 50 м — для песка;
• не менее 30 метров — для супеси.

Поскольку на создание конструкции, состоящей из двух камер, уходит больше времени и сил, чем на сооружение обычной выгребной ямы, нет смысла делать конструкцию небольшого объема. Минимальная рекомендуемая вместимость конструкции составляет 2 кубических метра. метр. Такие параметры обеспечивают пропускную способность канализации в пределах 0,2-0,5 куб. м/ч

При проектировании конструкции также рекомендуется учитывать некоторые параметры. Например, оптимальное расстояние между ячейками выгребной ямы – один метр. Хотя есть конструкции, в которых камеры разделены просто толстой стеной. В этой примыкающей стене устраивают отверстие для перелива. Но этот вариант считается менее эффективным.

Переливу рекомендуется придавать стандартный для канализационных трубопроводов уклон, чтобы облегчить движение жидких стоков в фильтровальный колодец. Канализационная труба, ведущая от дома, размещается под аналогичным уклоном – достаточно 1,5 см высоты на каждый метр трубы.

Если канализация устроена правильно, то проблем с ней не будет. Тем не менее рекомендуется регулярно проверять уровень наполнения конструкции. Если внутри конструкции установлены фильтры, их состояние следует контролировать не реже одного раза в месяц.

Варианты строительства очистных сооружений

При выборе места для выгребной ямы необходимо предусмотреть подъездные пути для спецтехники. Если такой возможности нет, при монтаже канализации придется вручную проводить объемные земляные работы по рытью котлована. Это может оказаться еще более сложным и довольно неприятным драйвом из отходов человеческой жизни.

Для изготовления двухкамерной выгребной ямы можно использовать различные инструменты. Конечно, важно, чтобы они обеспечивали герметичность к первому отсеку конструкции и проходимость ко второму. Самый распространенный вариант таких структур — .

Готовые бетонные кольца со специальными отверстиями можно использовать для изготовления фильтрующего отсека самодельной очистной установки

В первой камере бетонируют дно, либо укладывают бетонную плиту; во второй камере дно засыпается метровым слоем фильтрующего материала: щебня, гравия и/или песка. Подходит для строительства выгребной ямы и из кирпича. Дно герметизированного кирпичного отсека также следует забетонировать. На этом основании выполняется кирпичная кладка.

Дно второй секции выгребной ямы оставляют свободным и, как и бетонные кольца, засыпают гравием или гравием. Собственно такой фильтрующий слой используется в любом варианте проницаемой части выгребной ямы. Кирпичная кладка здесь может быть выполнена с зазорами, чтобы сделать стены проницаемыми. Это снизит расход кирпича и время безотказной работы.

Кирпич – очень подходящий материал для создания выгребной ямы с переливом. Из него можно сделать герметичный и проницаемый отсек конструкции

Еще один способ обустроить герметичную выгребную яму – залить бетоном. Для этого нужно сделать обрешетку и укрепить стенки конструкции с помощью арматуры. Это довольно трудоемкий и затратный метод, применяется нечасто.

Возможности создания фильтрующей части выгребной ямы более разнообразны. Здесь можно установить перфорацию или вообще сделать . Некоторые использовали для строительства обоих отсеков большие оцинкованные емкости, установленные в котловане на расстоянии друг от друга.

Используя подручные материалы для создания канализации, следует помнить, что они должны длительное время находиться в контакте с влажной и агрессивной средой. Только те материалы, которые устойчивы к таким условиям, могут считаться приемлемыми.

Трехкамерная конструкция

Если размеры дачных владений позволяют, то для очистки стоков из одной выгребной ямы лучше сделать не два, а три переливных колодца. Все эти отделы, разумеется, связаны переливом. При этом расстояние между камерами можно сделать меньше – всего 70 см. Рекомендуется, чтобы размер каждой камеры, например, диаметр бетонных колец, был не менее одного метра.

При желании можно устроить выгребную яму из трех и более частей. Только последняя секция конструкции должна иметь фильтрующее днище, а первые две должны быть герметичными

Первые две скважины предназначены для очистки сточных вод, а последняя – для фильтрации двух последних степеней очистки жидкой составляющей канализация. Его дно и/или стенки проницаемы, как в конструкции двухкамерной канализации.

Очищенные стоки могут перераспределяться не только в нижележащие слои, но и сбрасываться в канализационные канавы или неэксплуатируемые водоемы. Сточные воды с очистных сооружений могут подаваться на поля фильтрации по дренам – трубам с отверстиями для выпуска очищенной жидкой составляющей.

Дренажи прокладывают в осадочных несвязных грунтах разной плотности, желательно без слоев суглинков. Дренажная система сооружается на глубине, отметка которой ниже уровня промерзания грунта на фактическую толщину трубы. Дренажи оборачивают слоем геотекстиля, а затем засыпают гравием или песчано-гравийной смесью.

Наличие трех камер увеличивает объем сточных вод и значительно улучшает очистку стоков. Полученную на выходе жидкость можно использовать для различных технических нужд, обычно для орошения.

Этапы возведения монолитной системы

Желающие заливать Существенно сэкономят на затратах, но будут строить намного дольше, чем те, кто решил приобрести готовые бетонные кольца. Кратко о процессе устройства в фотоподборке:

Галерея изображений

Фото

Для строительства выгребной ямы с переливом разрабатываем котлован. Размер приямка должен учитывать размеры канализационного сооружения и удобство эксплуатации

Дно ямы засыпается слоем песка толщиной 15 — 20 см. Песчаная подушка тщательно утрамбовывается, предварительно смачивается водой

По заранее составленному проекту сооружаем опалубку. Внутри ограждений, обозначая контуры будущих стен, укладываем арматуру в виде сетки горизонтальных и вертикальные штанги

Перед заливкой бетона в котлован вводим канализационные трубы, в перегородки между отсеками устанавливаем гильзы на проектной высоте и заливаем бетоном

Через 28 дней залитый в опалубку бетон наберет необходимую для дальнейшей работы прочность. По истечении этого срока снимаем опалубку

Сооружаем опалубку для заливки плиты выгребной ямы с переливом. Над каждым отсеком устанавливаем люк

На дощатое дно опалубки, сооруженной для перекрытия, укладываем полиэтилен. Залейте его бетоном слоем около 5-7 см, уложите армирующую сетку и снова залейте 5 см бетона

Минимум через 14 дней, а лучше через 28, засыпаем бетонный пол почво-растительным слоем и сдаем объект в эксплуатацию. Вокруг котлована целесообразно построить ограждение

Этап 1: Рытье котлована котлована с переливом

Этап 2: Устройство песчаной подушки

Этап 3: Устройство опалубки борта карьера

Этап 4: Заливка бетона в построенное опалубка

Этап 5: Демонтаж опалубки после набора прочности

Этап 6: Устройство опалубки перекрытий

Этап 7: Заливка железобетонной плиты

Этап 8: Обустройство площадки вокруг выгребной ямы

Порядок монтажа двухкамерной ямы

Работы по устройству двухкамерной канализации начинаются с разметки. Необходимо определить расположение и конфигурацию обеих ям. Можно выкопать один большой котлован, установить в него контейнеры, а затем засыпать пространство между ними грунтом, но обычно это только увеличивает стоимость и время строительных работ.

Обычно котлован роют экскаватором. Если вы решили копать вручную, используйте лопату и ведро на веревке, которыми вывозят землю. При использовании бетонных колец рытье котлована можно следующим образом: сначала в нужном месте устанавливают кольцо, затем начинают копать внутрь, постепенно подкапывая грунт под стенки кольца.

Фотогалерея

Фото

Строительство переливной выгребной ямы из бетонных колец начинается с сооружения канализационной емкости путем установки колец в яму по одному

В подготовленную заранее яму кольца устанавливаются друг на друга с помощью строительной техники или самодельной треноги с блоком наверху

Первая выгребная яма с переливом сооружается с герметичным дном. Вторая камера не имеет дна; вместо него устраивают почвенный фильтр из последовательно уложенных слоев песка, мелкого и крупного гравия

Валы из бетонных колец должны быть герметичными. Для этого перед установкой каждого кольца торец предыдущего обрабатывают цементным раствором или герметиком, а в фаску замка укладывают шнур, пропитанный битумом 9.0003

Снаружи выгребную камеру требуется защитить от грунтовых вод: покрыть битумной мастикой или любым гидроизоляционным составом, подходящим для обработки бетона

Котлован с выгребной ямой, построенной с переливом, засыпать грунтом с высокой фильтрующей способностью — песок, ГПС, щебень с песчаным заполнителем

Для удобства обслуживания, возможности откачки и контроля состояния системы устанавливаются горловины

К горловинам крепятся кольца канализационных люков, к которым после полного заполнения приямка крепятся крышки

Этап 1: Установка кольца в подготовленный котлован

Этап 2: Сборка шахты канализационного сооружения

3 этап: Вторая камера выгребной ямы с переливом

4 этап: Обеспечение герметичности объектов

5 этап: Гидроизоляция канализационного сооружения

6 этап: Засыпка котлована с фильтрующей способностью

Этап 7: Монтаж горловины канализационных камер

Этап 8: Люки канализационные на дачном участке

Постепенно кольцо опустится вниз по цилиндрическому валу. Этот способ особенно уместен на легких грунтах, так как предотвращает стены ямы от осыпания. Во всех остальных случаях рекомендуется придавать стенам ямы небольшой уклон, чтобы они не осыпались и не разрушались.

После того, как ямы вырыты, нужно обустроить дно, т.е. залить его бетонной стяжкой. В раствор добавляют щебень, чтобы дно было более прочным. Если бетонные кольца уже уложены, то бетонирование выполняется внутри круга.

Герметичная бетонная конструкция для выгребной ямы с переливом снаружи должна быть обработана слоем какого-либо гидроизоляционного материала, например, покрытого смолой

Если в качестве воздухонепроницаемой камеры решено использовать пластиковую емкость, основание бетонируется для его установки. Емкость опускают в котлован на застывшую бетонную плиту и аккуратно засыпают землей.

По мере засыпки внутрь емкости рекомендуется постепенно подливать воду, чтобы большое количество грунта не раздавило конструкцию. Вода уравновешивает внутреннее и внешнее давление.

Во второй камере, как уже было сказано, вместо бетонного раствора заливается слой фильтрующего материала. Технология возведения этой части конструкции практически ничем не отличается от строительства обычного поглотительного канализационного колодца и зависит от вида материала: кирпич, шины, дерево и т.д.

Поглотительный колодец самодельного септика с переливом можно сделать из старых покрышек. Это недорогой, но не слишком долговечный способ построить автономную канализационную систему.

Теперь необходимо провести канализационную трубу в первую камеру ямы, а также установить перелив. Трубу укладывают в траншею так, чтобы она находилась ниже уровня промерзания грунта.

В качестве дополнительной защиты от замерзания рекомендуется использовать изоляционные материалы.

Канализационная труба, ведущая к выгребной яме с переливом, укладывается в траншею ниже уровня промерзания грунта с небольшим уклоном

Перелив также устанавливается с уклоном. Изготавливается из куска пластиковой трубы диаметром 100 мм. Перелив устанавливается таким образом, чтобы части трубы выступали внутрь емкостей.

На них можно установить перпендикулярные вертикальные отрезки той же трубы для улучшения канализации.

На концах труб, играющих роль перелива, должны быть установлены небольшие вертикальные отрезки труб, это предотвратит возврат нечистот в случае переполнения резервуаров

На этом же этапе устанавливаются сетчатые фильтры, которые, как упомянутые выше, необходимо регулярно осматривать и, при необходимости, очищать. Однако вполне успешно функционируют и ямы с переливом в виде простого отрезка трубы.

Если предусмотрен отвод воды по дополнительному дренажу от фильтрующего колодца, то эту трубу также следует проложить в земле на щебеночном слое. Обе ассенизационные камеры должны быть плотно закрыты. Часто для этого используют бетонные плиты с круглыми или квадратными отверстиями для обслуживания.

Отверстия закрываются специальными крышками, изготавливаемыми для обустройства канализации. Теперь нужно решить вопрос с вентиляцией. Для традиционной выгребной ямы накопительного типа она обязательна для отвода значительной части зловонных газов из резервуара.

На каждую емкость, входящую в состав выгребной ямы с переливом, должны быть изготовлены удобные крышки для обслуживания и ремонта

Способ удаления метановых газов, образующихся при переработке стоков, зависит от вида участвующих в конструкции бактерий. Некоторые из них уже присутствуют в сточных водах по естественным причинам, но процесс обработки проходит гораздо эффективнее, если в накопительное отделение канализационной конструкции добавить специальные бактериальные препараты.

Существуют аэробные и анаэробные микроорганизмы. Первые нуждаются в постоянном притоке свежего воздуха, т. е. функционируют только в присутствии кислорода. Анаэробные бактерии не нуждаются в доступе к воздуху. Именно такие микроорганизмы могут осуществлять процесс обработки сточных вод в герметичной емкости.

Если все же необходимо обеспечить канализацию вентиляцией, в крышке отсека делается специальное отверстие для ее обустройства. В него следует установить трубу диаметром около 100 мм. Сверху труба закрывается специальным конусным колпаком для предотвращения попадания атмосферных осадков в выгребную яму.

Процесс создания выгребной ямы, состоящей из трех отсеков, мало чем отличается от описанной выше технологии. Просто вместо двух скважин сделайте три. Соответственно, ямы понадобится три, а не две. Оба первых отсека запечатаны, а последний отсек остается проницаемым.

При невозможности сброса очищенных стоков в подстилающий грунт (например, между дном абсорбера и грунтовыми водами менее метра) их перенаправляют в дренажные канавы или поля фильтрации

Выпущены также работы по принципу многоступенчатой ​​очистки сточных вод с использованием микроорганизмов. Но они считаются более эффективными, производительными, а на выходе позволяют получить значительное количество очищенной жидкости, пригодной для технического использования.

Установка септика осуществляется специалистами и занимает сравнительно немного времени.
