Вязка арматуры для ленточного фундамента – схемы вязки, основные принципы, фото

подготовительный этап, инструкция по армированию, установка

В настоящее время существует огромное множество различных типов фундаментных оснований. На них могут возводиться как жилые дома, так и здания, имеющие другое назначение. Но их объединяет одно – это то, что они представляют собой надёжную и прочную основу. От правильного и грамотного изготовления фундамента зависит действительно многое, начиная от комфорта и тепла помещения и заканчивая сроком службы постройки. Наиболее распространённым является ленточное основание, но оно склонно к проседанию. Чтобы исключить эту возможность осуществляется вязка арматуры для ленточного фундамента. Она также необходима с целью продления долговечности конструкции.

Вообще, армирование всегда являлась. Для каждой из разновидностей фундаментной основы имеет место своя разновидность вязания. В нашей сегодняшней статье разберём подробнее процесс вязки арматуры для фундамента ленточного типа. Этот вопрос сегодня весьма актуален, поскольку данный тип основания характеризуется широчайшим распространением и наибольшей популярностью среди своих аналогов. Поэтому ниже пойдёт речь о том, как вязать арматуру ленточного фундамента.

Конструкция армирования ленточного фундамента

С чего необходимо начинать процесс армирования ЛФ

Перед тем, как вы начнёте выполнять работы, связанные с армированием ленточного фундамента, стоит ознакомиться с некоторыми особенностями рассматриваемой конструкции. Так, к примеру, ленточное фундаментное основание подразумевает то, что большая часть нагрузки на растяжение выносят арматурные прутья. Что касается непосредственно бетонной составляющей, то на неё возлагается нагрузка на сжатие. Исходя из этого фактора, и осуществляется расчёт арматуры ленточного фундамента. Кроме того, в связи с такими условиями особо важным становится грамотное и верное осуществление армирования.

Одной из конструктивных особенностей армирования ленточного фундамента является то, что особое внимание уделяется верхней и нижней его части. Объясняется это тем, что на среднюю часть нагрузка практически не оказывается, в связи с чем, отпадает острая необходимость в её армировании. Для того чтобы стало возможным обеспечение долговечности фундаментного основания, требуется качественно выполнить его армирование. С этими целями сперва следует осуществить правильный выбор данного изделия, после чего может быть выполнена укладка арматуры и вязка углов ленточного фундамента.

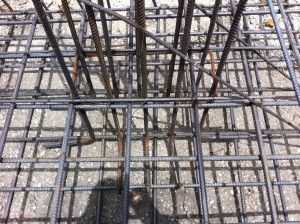

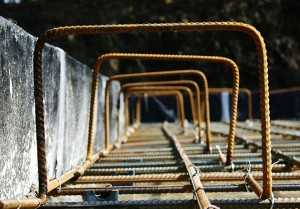

Вязка углов ленточного фундамента

В процессе приобретения такого изделия рекомендуется особо внимательно осмотреть обозначения, которые наносятся на арматуру. Таким образом, если продукция помечена индикатором С, то это определяет область её применения состоит в том, что её лучше всего использовать с целью сваривания. Если же имеет место пометка К, то в данном случае мы можем говорить об устойчивости к воздействиям коррозии. Рекомендуется также обращать внимание в тех ситуациях, когда арматурные изделия не оснащены какими-либо обозначениями. В большинстве случаев это означает то, что при обустройстве фундаментных оснований такая арматура совершенно не подходит. Конечно же, такая «сомнительная» продукция может стоить значительно меньше, но лучше не экономьте на данном материале. Объясняется это тем, что укладка арматуры в ленточный фундамент сомнительного качества чаще всего приводит к образованию трещин в основании постройки, причём они в дальнейшем переходят и на поверхность стен.

Для осуществления вязки арматурного каркаса вам могут пригодиться следующие материалы, которыми желательно заблаговременно запастись:

Арматурные прутья

  • Непосредственно арматурные прутья;
  • Некоторое количество вязальной проволоки, диаметр которой должен составлять один миллиметр. Допускается также использование материала диаметром в 0,8 миллиметров.

Такую операцию, как вязка арматуры для ленточного фундамента, будет достаточно сложно осуществлять одному, особенно если у вас нет некоторого опыта в данном деле. Рекомендуем поискать себе хотя бы двух помощников, которые смогли бы помочь в обустройстве фундамента. Согласно стандартам, армирование следует выполнять втроём.

С целью обустройства армирования ЛФ-основания следует выполнить комплекс действий. Так, для начала из арматурных прутьев создаются квадратные короба. Что касается длины сторон в сечении, то она находится в диапазоне от трёхсот пятидесяти и до четырёхсот миллиметров. Что же касается показателей длины, то они составляют примерно три метра. Вязку арматуры следует осуществлять заблаговременно. Кроме того, необходимо заранее подсчитать количество коробов, которое может понадобиться.

Поэтапный план действий по армированию с использованием проволоки

При осуществлении работ по армированию монолитных фундаментных оснований ленточного типа можно также вместо проволоки использовать специализированные хомуты, выполненные из пластика. Стоит отметить, что применение данных изделий актуально только в тех ситуациях, когда в процессе заливки бетонного раствора, никто не будет стоять на армирующем каркасе. Ходить по нему, тем более, запрещается. Это единственная уязвимость, которая является недостатком перед использованием проволоки.

Если вы решили рассчитать арматуру на ленточный фундамент, где при его обустройстве используются пластиковые хомуты, то данное действие выполняется точно таким же способом. Что касается вяжущих свойств и прочих характеристик, то эта технология ни в чём не уступает своему традиционному, классическому аналогу – способу с использованием металлической проволоки.

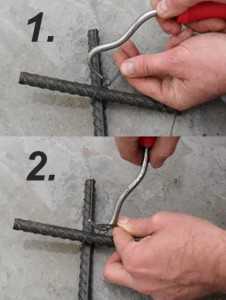

Рассмотрим пошагово, как необходимо действовать при армировании фундамента с использованием проволоки:

  1.  Для начала следует отрезать кусок проволоки, причём его длина должна равняться тридцати сантиметрам;
  2. Отрезанная часть проволоки должна быть сложена пополам;
  3. Проволоку помещаем в левую руку. Вязальный крючок, в свою очередь, ставим в правую ладонь.
  4. Далее необходимо подвести проволоку под арматуру. Если быть точнее, то это место должно находиться под соединениями прутков.

    Крюк для вязки арматурного каркаса

  5. В рамках следующего этапа необходимо выполнить такие действия, чтобы проволока полностью огибала арматурный каркас, а её свободный конец нужно уложить на крючок. Делается это вне зависимости от того, какое используется количество арматуры для ленточного фундамента.
  6. Крючок следует закрутить по часовой стрелке. Это необходимо сделать для того чтобы в результате концы проволоки были замотаны вместе. Рекомендуем осторожно выполнять действия по закручиванию проволоки, поскольку имеет место возможность порвать изделие. Как показала практика, с целью обеспечения наиболее надёжного соединения арматуры хватит и прокрутить крючок на три полных оборота.
  7. В конце крючок вынимается из петли. На этом моменте процесс соединения можно считать оконченным.

В рамках вышеприведенного плана действий мы описали осуществление одного соединения. В то же время, следует помнить о том, что для выполнения армирования ленточного фундаментного основания монолитного типа порой необходимым является использование достаточно объёмных каркасных конструкций, имеющего большой шаг арматуры в ленточном фундаменте. В результате чего, процесс является весьма трудоёмким. Стоит также отметить и то, что все эти действия можно выполнить значительно быстрее. С этой целью необходимо приобрести в строительном магазине специализированный вязальный пистолет для арматуры.

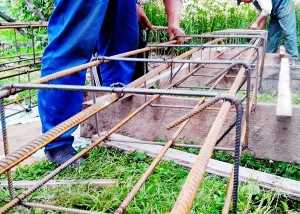

Монтаж арматурного каркаса

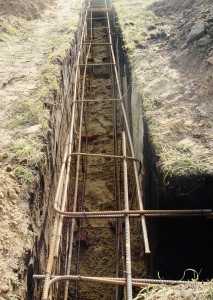

Как только арматурная конструкция будет готова, её следует уложить в основание. Стоит отметить, что это довольно-таки немаловажный этап. В его рамках необходимо обратиться за помощью к третьему человеку, он будет заниматься укладкой каркаса одновременно с вами. Его задача состоит в подаче сигнала в то время, в то время, когда эта потребуется. В то же время, два человека устанавливают стержень там, где это необходимо.

Третий же человек занимается контролем над их действиями. После завершения процесса укладки, все стыки должны быть связаны посредством вязальной проволоки, что даст возможность в обеспечении лучшей устойчивости сооружения.

Итак, как вы видите, осуществить самостоятельную вязку арматуры для ленточного основания не так уж и сложно. К тому же, существуют различные разновидности арматуры. Так, к примеру, сегодня набирает популярность стеклопластиковая арматура для ленточного фундамента. К выполнению процесса армирования следует подходить со всей ответственностью, и тогда полученная конструкция будет служить вам многие годы.

nafundamente.ru

Вязка арматуры под ленточный фундамент: способы технология

Комплекс технических характеристик основания здания напрямую зависит от того, как выполнена вязка арматуры под ленточный фундамент. Это отражается на прочности металлического каркаса, его способности выдерживать нагрузки. В основе правильного осуществления работ закладываются знания вариантов вязки и нюансов.

Способы вязки арматуры и их особенности

Выбрать можно любой, но стоит учитывать при этом габариты будущего строения, а также требования к характеристикам фундамента. Выделяют четыре способа монтажа арматуры:

  1. Собственноручная вязка;
  2. Короткая скрутка;
  3. Нижнее подхватывание;
  4. Одной правой.

Вернуться к содержанию

Своими руками

Проволока берется в руки и сгибается вдвое. Далее делается изгиб около пальца на 1/3 петли, в которую будет вставляться крючок после накладывания на арматурную конструкцию. Крючок вертится, захватывая проволоку с другой стороны и оттягивая по направлению к себе. Теперь его нужно извлечь, а концы подогнуть или обрезать, если они превышают допустимую длину.

Количество самих витков определяется на практике. Рекомендуется сделать 3-5 оборотов. Если их меньше, обвязка будет держаться слабо, больше – порвется проволочный каркас.

Вернуться к содержанию

Короткая скрутка

Складываем проволоку пополам, прижима рукой к каркасу и загибая кончики в свою сторону. Потом необходимо вставить крючок, прокрутить, достать и загнуть окончания проволоки.

Этот способ более надежный, чем предыдущий. Главное – делать скрутки как можно короче, а не длиннее. Для этого проволока подгибается перед моментом оборота таким образом, чтобы крючок совершил до 4 вращательных движений.

Вернуться к содержанию

Нижнее подхватывание

Берется отрезок проволоки и перегибается надвое. Заводить нужно из положения снизу, захватывая петельку при помощи крючка. Остаточный «хвостик» перегибается, принимая вид петли, и скручивается. Подобный вариант вязки прочный и не требует использования особых инструментов.

Вернуться к содержанию

Одной правой

Наиболее простой метод вязки арматуры, который можно выполнить самостоятельно и без помощников. Крючок продевается в петельку. Производится захватывание крючком второго конца, который находится в руке. В это же время делается прогиб вниз, пропуская проволоку сквозь крючок. Он вытягивается на себя, делается прокрутка 2-3 раза. Основное преимущество способа в том, что все действия выполняются одной правой рукой, а левая – свободна. Это можно использовать для фиксации в неподвижном положении арматурного каркаса.

Сводная таблица со всеми способами монтажа арматуры, а также их достоинствами и недостатками.

Способ вязки Плюсы Минусы
Своими руками Быстрота выполнения, не требует особых навыков Слабая прочность каркаса
Короткая скрутка Экономия материала, надежность Требует больше времени
Нижнее подхватывание Отсутствие необходимости в использовании специальных инструментов, прочность каркаса Подверженность коррозии
Одной правой Самый простой способ, годится для самостоятельного выполнения Малейшая погрешность приведет к деформации основания

Основательно выполненная арматура для ленточного фундамента позволяет выдерживать противостояние нагрузке и деформации. Но даже самые ничтожные погрешности могут стать причиной образования трещин, способствовать разрушению основания или его проседанию.

Вернуться к содержанию

Вязка по охвату плоскости

Дополнительно выделяют еще два метода вязки арматуры:

  • Плоский. Подразумевает фиксацию прутов в рамках одной плоскостной грани. Обычно она располагается горизонтально.
  • Пространственный. Является наиболее распространенным, позволяет выполнять вязку арматурного каркаса под ленточный фундамент, возводимый на любом типе почвы. Это становится возможным благодаря формированию объемной конструкции, что сможет выдерживать в один момент нагрузки в разных плоскостях благодаря своей многомерности.

Вернуться к содержанию

Вязки по особенностям фиксации прутов

В зависимости от особенностей выполнения вязки выделяют несколько методов:

  • Проволочный. Лучше всего подходит под арматуру для ленточного фундамента. Проволочные узлы делаются с использованием строительного крючка, шуруповерта либо обычных плоскогубцев. Смонтированный каркас характеризуется пластичностью, способностью выдерживать нагрузки одновременно в нескольких плоскостях и проявлять гибкость.
  • Сварочный. Используется крайне редко, несмотря на легкость выполнения, быстроту монтажных работ и прочее. Сварка придает арматурным прутьям больше жесткости, лишая их способности смещения.
  • Внахлест. Этим способом обычно вяжут плоскую арматуру, под плитную разновидность основания. В таком случае не требуются специальные инструменты, но есть два существенных минуса – способ выполнения работ сложный, а производительности высокой нет.

Существует риск расхождения швов между металлическими прутами из-за воздействия больших нагрузок. Если подобное произойдет, каркас лишится своей целостности и разрушится, а следом за ним и сам фундамент. Чтобы избежать серьезных проблем рекомендуется привлекать к работе квалифицированных строителей.

К минусам его относят неоднородность вязки и возможность смещения узла при неправильном монтаже, а также средний показатель производительности.

Вернуться к содержанию

Выполнение вязки арматуры

По окончании комплекса подготовительных работ, создания дренажной системы, монтажа гидроизоляции и прокладывания коммуникаций разрешается начинать вязку арматурных прутов. Для ленточного фундамента этот процесс проходит поэтапно.

Сборка арматурного каркаса начинается до монтажа опалубки или в одно время. Каркас вяжется непосредственно в траншее.

Правильная вязка арматуры для ленточного фундамента подразумевает его соответствие техническим нормам и правилам выполнения:

  • шаг сборки арматурного каркаса будет зависеть от размера нагрузки, воздействующей на конструкцию;
  • промежуток между прутами продольными по нормативам должен составлять от 20 до 40 см;
  • поперечная арматура монтируется с шагом, что равняется половине высоты опалубки, но, не превышая 30 см;
  • конструкция устанавливается на ряд кирпичей, толщиной 5 см;
  • верхняя часть арматурного каркаса углубляется по отношению к поверхности основания на 5 и более см;
  • длина прута требуется соразмерная обвязываемой стороне с показателем от 60 см;
  • рекомендуемый диаметр проволоки для армирования составляет 0,8-1,4 см.
  • стержни гнутся таким образом, чтобы все концы были заглублены в стену на 40 см и более;
  • угловые пруты фиксируются в горизонтальной и вертикальной плоскостях;
  • в углах промежуток между фиксирующими хомутами делается в 2 раза меньше, чем на прямых отрезках арматуры.

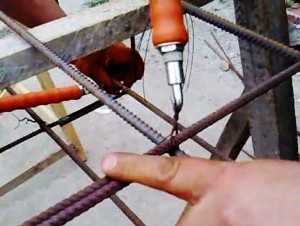

Упрощает процесс и способствует его ускорению использование шуруповерта. Для этого необходим специальный винтообразный крючок, который будет вставляться в патрон. Вращаясь умеренными оборотами, механизм будет выполнять сборку каркаса при помощи проволоки. Важнее всего – уделить внимание углам, что будут выдерживать большую часть нагрузок.

Пошаговая инструкция выполнения работ:

  1. Делается схема арматурного каркаса и выбирается способ его вязки.
  2. Проводится подготовительный этап, включающий доскональный осмотр составных частей конструкции. По необходимости стержни зачищаются при помощи металлической щетки от излишков грязи – их поверхность должна быть чистой. Слегка изогнутые или деформированные пруты или проволока корректируются молотком.
  3. В грунт вколачиваются опорные арматурные стержни вдоль периметра и по углам. Их вертикальность регулируется при помощи отвесов.
  4. Дно выкладывается кирпичами (но не силикатными), бутовым камнем или пластиковыми опорами, оставляя зазор, чтобы бетонная подушка хорошо легла. Промежуток между кирпичами не должен способствовать провисанию каркаса.
  5. Поверх кирпичной прослойки начинают укладываться арматурные стержни первой продольной плоскости. В угловой части их загибают на соседнюю грань поверхности на 25-30 см.
  6. Если арматура устанавливается в вертикальном положении или составляет больше 3 м в высоту, для проведения строительных работ возводят специальные подмостки или подготавливают леса. Тогда стержни готовят к вязке, производят строповку и подачу материала на необходимый участок, разравнивают пруты согласно схеме и начинают их перевязку.
  7. Для выполнения проволочной вязки готовятся отрезки проволоки длиной до 30 см под каждый узел.
  8. Отрезок складывается вдвое, оборачивается по диагонали около участка скрещивания прутов.
  9. Специальный крючок протягивается в петельку, которая сформировалась на другом конце.
  10. Оставшийся проволочный «хвостик» протаскивается в петельку крючком.
  11. Крючок остается в петле и прокручивается справа налево до момента достаточной фиксации. Обороты желательно делать аккуратно, чтобы проволока не оборвалась в результате многократного перекручивания.
  12. Стержни соединяются друг с другом и с опорой.
  13. Выполняется проверка горизонтальности с помощью отвесов.
  14. Если используются гладкие арматурные стержни, перед их вязкой стоит учесть, что процесс будет более трудоемким из-за частого отгибания крюков в момент фиксации и прокручивания. Облегчить работу можно с помощью вязального пистолета, но это повлечет дополнительные расходы.
  15. На опорную часть монтируется верхняя продольная грань арматуры, которая крепится вертикальными, горизонтальными стержнями поперек. Размер ячеек и расстояния между стержнями должно составлять 15-40 см. Если используется гладкие пруты, они подгибаются для надежности и износостойкости каркаса.

Способ вязки арматуры для фундамента можно выбрать любой, ознакомившись с его особенностями, плюсами и минусами. Прочность основания и его способность выдерживать нагрузки при этом будет зависеть от правильности исполнения работ и их соответствия инструкции.

Не нашли ответов в статье? Больше информации по теме:

dachaorg.ru

Вязка арматуры для ленточного фундамента

Содержание статьи:

Как же происходит вязка арматуры для ленточного фундамента? Для начала берем швеллер, прикрепляем его к чему-нибудь достаточно устойчивому. После этого при помощи болгарки выпиливаем на двух ребрах швеллера канавки. Арматура вставляется в сами канавки, на нее надевается труба чуть большего диаметра (в итоге получается некое подобие рычага).

Благодаря этим достаточно простым устройствам арматуру достаточно просто согнуть в так называемое прямоугольное кольцо. Что самое главное, при вязке арматуры для ленточного фундамента эти кольца получаются одинаковыми по размеру – это достаточно важный нюанс.

Земляные работы

Высота будущего фундамента или же глубина вырытой траншеи будет составлять примерно один метр. Первоначальная глубина траншеи будет равной 1,1 метр, после чего на дно насыпается песок, толщина которого составляет около десяти сантиметров. Ширина этой ямы должна составлять примерно полметра.

Для самих колец можно приготовить арматурные стержни, толщина которых восемь миллиметров, длина которых достигает по 2,30 метров. После этого на стрежне можете поставить метки. Первая из меток будет находиться на расстоянии тридцати сантиметров от самого начала стрежня, после это следующая метка – через семьдесят сантиметров, после этого тридцать и семьдесят сантиметров. До конца самого стержня у вас должно примерно остаться около тридцати сантиметров.

Вставка арматуры



После этого вставляем арматуру в канавки, которые пропилились на швеллере, затем по меткам можно начинать гнуть арматуру при помощи трубы с видом рычага. В итоге получается кольцо прямоугольной формы.

После этого возьмите вязаную проволоку и свяжите кольца, которые получились. Как же это лучше сделать, спросите вы.

Можно связать арматуру при помощи клещей для вязки или же при помощи крючка для вязки арматуры, вне зависимости это сталь или стеклопластиковая арматура.

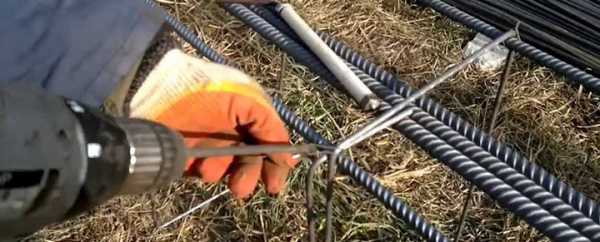

Важно! Также для этой цели можно использовать и шуруповерт, настроенный на малую скорость. Можете купить вязальный крючок, а можете его сделать из обрезка от электрода.

Вязка проволокой

По сути, для того, чтобы заниматься вязкой арматуры, необходимо использовать особую вязаную проволоку, размером 1,2-1,4. Немного более тонкую проволоку нужно будет складывать несколько раз, проволока, более толстая также не пригодится, потому как она достаточно неудобная в работе и будет достаточно плохо гнуться.

Проволока для этой цели должна быть достаточно мягкой на сам изгиб. Поэтому, для связочной цели вполне сгодится проволока из низкоуглеродистой отожженной стали.

Если же она будет плохо гнуться – ее будет необходимо подержать в огне на костре не менее, чем двадцать-тридцать минут, после чего дать ей возможность остыть на воздухе. причем этот метод подходит для вязки при армировании любого фундамента.

А видео в статье продемонстрирует и виды вязки арматуры и их недостатки с плюсами.
