Технология вязки арматурных каркасов
Вы строите собственный дом. После того, как разработан проект, выбран вид необходимого фундамента под строительство нового дома, подготовлены траншеи, необходимо приступить к изготовлению арматурного каркаса для фундамента.
Ни для кого не секрет, что надежность любой возведенной конструкции напрямую зависит от прочности и качества тех материалов, которые используются при ее изготовлении.
Без строительной арматуры не обойтись тем, кто планирует строительство с применением бетона, поскольку именно она обеспечивает прочность. Стоит отметить, что арматура из стали представляет собой продукцию сортового проката. Она довольно часто используется как в строительных, так и в промышленных отраслях и чаще всего в процессе армирования конструкций из бетона. Арматура подразделяется на гладкую и рифлёную.
И так в первую очередь, необходимо заготовить арматуру.
Для этого стоит определиться с необходимым диаметром и нужным количеством метров. Так же следует посчитать количество вязальной проволоки, обычно на тонну арматуры уходит 10-20 кг проволоки. Арматура считается с учетом непредвиденных расходов, нахлестов. То есть к посчитанному метражу следует добавить еще 10%.
Для работы по вязке арматурного каркаса понадобятся: рулетка для измерения метража; гибочный станок, на котором будет происходить сгибание арматуры; болгарка для резки прутов нужной длинны; крючок для вязки узлов; кусачки для перекусывания вязальной проволоки.
Прежде чем начать непосредственное вязание арматурного каркаса, нужно изготовить хомуты прямоугольного или квадратного сечения. Хорошо изучив проект, нарезаем нужное количество стержней и с помощью станка придаем им нужную форму. Размер хомутов определяется по проекту. Хомуты должны быть меньше размера опалубки на 4-6 см, чтобы при заливке бетона образовать защитный слой вокруг каркаса.
Производить вязку арматуры удобно на козелках, высотой 70 см.
На эти «козлы», после подготовки хомутов, выкладываем продольные стержни арматуры и надеваем на них заготовленные хомуты. Все происходит согласно разработанному проекту (расстояние между стержнями и хомутами).

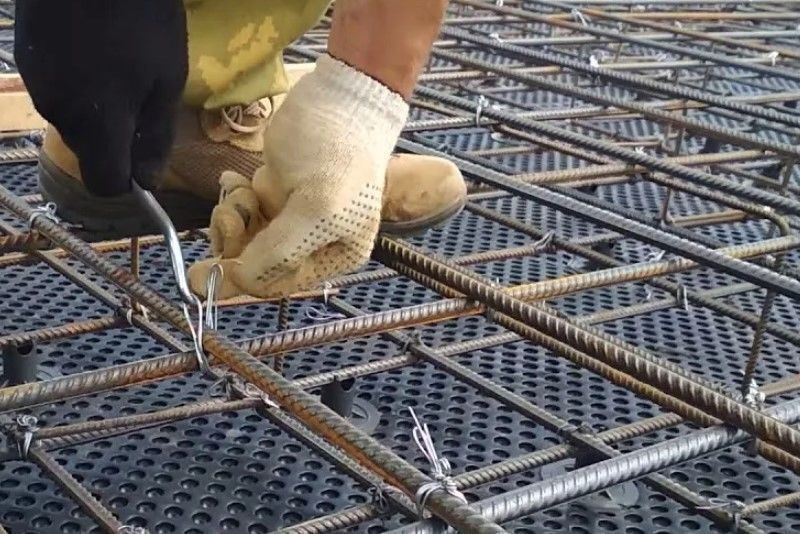

После того, как разложены все стержни и хомуты, можно приступать к вязанию арматурных узлов при помощи вязальной проволоки. Проволоку, складываем пополам, обводим вокруг продольных стержней с закватом хомута и затягиваем при помощи крючка.
Вязка арматурного каркаса – это не так сложно, как кажется, главное определиться с видом фундамента и соблюдать запроектированные размеры, при его изготовлении.
Найти мастера
—
—
Читайте также:
Композитная стеклопластиковая арматура
Этапы строительства фундамента
Металлическая арматура и трубы как разновидность строительного металлопроката
Фундамент для деревянного дома своими руками
Арматура и водосточные системы: описание
Виды и особенности фундаментов
Умное решение изоляции фундаментной плиты
- Назад
- Вперёд
Вязка и установка арматурных стержней и каркасов вручную
Категория: Арматурные работы
Ручную вязку стержней арматуры применяют при небольших объемах работ с расходом арматурной стали не более нескольких сотен килограммов в смену или в условиях, где затруднено применение заранее заготовленных каркасов и сеток.
Организация рабочего места при укладке и вязке арматуры на месте работ отличается от организации работ в мастерских. При укладке и вязке арматуры арматурщики должны передвигаться по фронту укладки. Основное в организации работ — разделение операций укладки и вязки арматуры, а также разделение труда внутри звеньев.
При разделении труда внутри звена арматурщик 5—6-го разряда производит только вязку арматуры, а подсобные рабочие раскладывают арматуру и помогают ее вязать.
Рис. 1. Вязка каркаса балки над коробом опалубки; 1 — вязка низа каркаса, 2 — короб балки, 3 — короб прогона, 4 — козелки (скамейка), 5 — вязка верха каркаса, 6 — опалубка плиты
Перед началом работ по укладке и вязке арматуры должны быть изучены рабочие чертежи, продумана организация труда, рабочие обеспечены необходимыми приспособлениями и исправными инструментами.
Арматуру к месту работ следует подавать только комплектно, иначе каркас не может быть связан. Вначале проверяют основные размеры опалубки и лишь после этого приступают к раскладке арматуры у мест ее укладки.
Арматуру раскладывают в порядке, обратном сборке, т. е. те стержни, которые должны быть уложены верхними, при раскладке должны лежать внизу, и наоборот.
Бирки должны быть повернуты кверху лицевой стороной. В случае необходимости арматуру чистят и выпрямляют до подачи ее на укладку.
Каркасы фундаментных массивов целесообразно собирать у места установки, так как перевозка их, как правило, затруднена из-за больших размеров. Собранный каркас опускают в котлован краном.
Каркасы колонн можно собирать различными способами.
Если величина и вес каркаса невелики, то его устанавливают в короб опалубки вручную путем кантовки готового каркаса.
Если диаметр арматуры достаточно велик (более 16—20мм) и каркас очень тяжел, то необходимо собирать и вязать его на месте (с подмостей) путем установки отдельных стержней (рис. 1).
При вязке арматуры колонны отдельными стержнями один рабочий из состава звена опускает сверху в короб (открытый с одной или двух сторон для возможности вязки хомутов) вертикальные стержни и хомуты, второй привязывает хомуты к стержням и вертикальные стержни к выпускам арматуры нижележащих колонн или фундаментов.
Рис. 2. Инвентарь для сборки и вязки каркасов: а — ступенчатый стеллаж, б—-стеллаж в виде пирамиды, в — козелки с полочкой; 1 — полочка
Звено арматурщиков при вязке и установке арматуры для монолитных железобетонных конструкций состоит из двух человек: одного арматурщика и одного подсобного рабочего 2-го разряда. Квалификация арматурщика зависит от вида конструктивного элемента: при армировании фундаментов, колонн и плит необходим арматурщик 4-го разряда, а при армировании прогонов, балок, ригелей и арок — арматурщик 5-го разряда.
Каркас балки обычно собирают на козелках и в готовом виде опускают в опалубку.
При сборке каркаса целесообразно применять легкие переносные металлические сварные стеллажи и козелки. На рис. 2 показаны инвентарные приспособления, разработанные инструктором передовых методов труда П. И. Зиньковским и применяемые в течение ряда лет в практике строительства. Ступенчатые стеллажи (рис. 2,а) предна‘значены для раскладки заготовленных прямых стержней.
Рис. 3. Примерная организация рабочего места при вязке каркасов: 1 — ступенчатые стеллажи, 2 — стеллажи в виде пирамиды, 3 — козелки с полочками, 4 — места для готовых каркасов, 5 — собираемый каркас в нижнем положений
Ступенчатые стеллажи сваривают из круглых стержней диаметром 16—2Ъмм. Для их изготовления могут быть использованы отходы стали от заготовки арматуры.
Стеллаж в виде четырехгранной пирамиды (рис. 2,6) предназначен для раскладки хомутов, полухомутиков, петель и других мелких заготовок, что облегчает выбор заготовок и ускоряет производство работ.
Козелки с полочкой (рис. 2,б) предназначены для раскладки и вязки стержней каркасов. Полочки позволяют иметь под рукой заготовки — хомуты, полухомутики, петли и т.
При сборке и сварке больших пространственных арматурных каркасов, если необходимо работать на высоте, можно применять специальные переносные лестницы.
Рис. 4. Трубчатый ключ для загибания торчащих концов стяжек: 1 — стяжки, 2 — торчащие концы, 3—арматура, 4 — ключ
На рис. 3 показана примерная организация рабочего места при вязке каркасов с применением инвентаря, разработанного
П. И. Зиньковским. На площадке размером 15 X Х15м устанавливают ступенчатые стеллажи и стеллажи в виде пирамиды. По обе стороны стеллажей устанавливают козелки для сборки и вязки арматуры Количество козелков зависит от размеров арматурного каркаса. На такой площадке может работать одновременно бригада арматурщиков численностью до 16 человек.
Рабочим местом бригады может служить часть площадки междуэтажного перекрытия или поверхность установленной опалубки. В том случае, если каркасы после изготовления сразу устанавливают в опалубку, места для складывания их можно не выделять.
Для успеха работы при вязке арматуры на месте важна последовательность раскладки подносимых стержней. Один арматурщик из состава звена обычно указывает подносчикам места укладки заготовленных стержней.
Перед началом раскладки прутьев и вязки узлов на опалубке плиты должны быть размечены места укладки стержней.
При вязке сеток в плите с двойной арматурой верхнюю сетку вяжут на связанной нижней, затем верхнюю сетку приподнимают и устанавливают на бетонных подкладках или на так называемых «лягушках», т. е. специально согнутых подставках из обрезков арматурной стали.
Если в арматуре плиты имеются стяжки между верхней и нижней сетками, то один из концов стяжки обычно остается в вертикальном положении. Это вызывает необходимость в загибании торчащих концов. Арматурщик Н. С. Замков предложил для загибания торчащих концов стяжек трубчатый ключ, состоящий из отрезка газовой трубы с приваренным к нему рычагом. На рис. 220 показан общий вид ключа и прием работы им.
Железобетонные вертикальные стены и перегородки лучше всего армировать с подвижных подмостей, опускающихся или поднимающихся по мере производства работ.
Удобство таких подмостей заключается в том, что арматурщик работает всегда стоя, а не в согнутом положении. До установки арматуры размечают, пользуясь шаблоном, места расположения вертикальных и горизонтальных стержней. При разметке арматурщик прибивает к опалубке через 1—1,5 ж по высоте гвозди, к которым в дальнейшем крепят вертикальные стержни. Вначале устанавливают вертикальные стержни, а затем горизонтальные с одновременной вязкой мест пересечения. Узлы вяжут в шахматном порядке (кроме двух крайних стержней по контуру). Работу ведут звеньями, состоящими обычно из двух арматурщиков.
При ручной вязке арматуры применяют следующие основные , методы работы новаторов-арматурщиков:
а) совмещение трех операций: подтягивание стержней вязальной проволокой, скручивание ее и откусывание кусачками;
б) скручивание проволоки в один-два оборота при сильном натягивании ее;
в) перевязывание стержней и хомутов не в одном, а в разных направлениях; при таком методе работы конструкция каркаса получается более жесткой.
При установке арматуры на объекте каждому арматурщику необходимо выполнять следующие правила техники безопасности: – при установке арматуры в котлованах крепления должны разбирать опытные плотники; – арматуру нельзя сбрасывать в котлован, а нужно спускать по лотку; – при установке арматуры колонн, стен и других вертикальных конструкций высотой более 3 м через каждые 2 м следует устраивать подмости с настилом шириной не менее 1м с ограждением высотой не менее 0,8 м; – запрещается, стоя на привязанных или на приваренных хомутах или стержнях, вязать или сваривать вертикально устанавливаемые каркасы;
Арматурные работы — Вязка и установка арматурных стержней и каркасов вручную
