Виды свайных фундаментов: классификация, типы, устройство

Такие основания являются подземными конструкциями с удлиненными формами. Могут располагаться группой либо обособленными элементами, устанавливаться вертикально или наклонно. Определенные виды свайных опор забиваются в почву, некоторые – ввинчиваются, вдавливаются или опускаются. Есть и набивная категория. Любой из способов отличается правилами монтажных работ, материалами, используемыми для изготовления, применением в определенных условиях. Сегодня рассмотрим, какие бывают виды свайных фундаментов.

Предназначение

Прежде, чем начать изучать виды свайных фундаментов и классификацию свай, необходимо узнать их основное предназначение. Их устанавливают под фундаментную основу, чтобы нагрузочные воздействия передавались на почву, а несущая возможность основания увеличивалась.

Свайные фундаменты считаются долговечными, простыми в устройстве, расходы на их возведение достаточно приемлемы.

Способы погружения свай

Независимо от используемых материалов, свайные опоры бывают висячими или в форме стоек. Первый вариант используется на проблемных почвах, залегающих на большую глубину. По ним нагрузочные воздействия передаются за счет нижних концов и трения, возникающего между землей и боковыми стенками. А стойки своими нижними концами опираются на прочную почвенную основу, воспринимающую нагрузку.

Свайные конструкции по способам установки взаимосвязаны и делятся на определенные типы:

• забивные – устанавливаются при помощи ударных воздействий молотом, вибраторов или агрегатов вдавливания. Используют такой вариант установки, если в непосредственной близости отсутствуют другие сооружения, способные дать усадку от сотрясений почвы;
• пустотелые сваи-оболочки – установка в грунт выполняется вибрацией, с дальнейшим замещением извлеченного грунта раствором;

• буровые – выполняется бурение скважины, устраивается каркас из стальной арматуры, заливается бетон;
• набивные – скважина готовится обжатием почвы, заполняется бетоном;
• винтовые – установка выполняется завинчиванием в землю.

Используемые материалы

Рассматривая классификацию свай и свайных фундаментов, важно знать, из каких материалов изготавливаются опорные элементы.

Сваи из древесины

Устройство свайных фундаментов из этого материала применяется под легкие дома, масса которых на каждый квадратный метр не превышает нормативное значение.

Как правило, возводится такое основание под времянки и хозпостройки, кафе, автомойки. К данным сооружениям не предъявляются повышенные требования по согласованиям, как в случаях с капитальными объектами.

Деревянные сваи различаются по пиломатериалам и бывают:

• сосновыми;
• еловыми;
• дубовыми;
• из кедра или лиственницы.

Выбираются прямые бревна, зачищаются. Длина свай может составлять 4.5 – 16 м, в диаметре – 20 см. Если предстоит выполнить большое заглубление, то максимально разрешается наращивать не более четырех элементов. Нижняя часть затачивается конусообразно длиной в полтора – два ствольных диаметра. Если грунт плотный или содержит камни, на нижний участок фиксируется стальной башмак. Верхний торцевой участок оснащается металлическим кольцом, чтобы исключить деформирования во время вбивания.

До начала установки деревянные сваи обрабатываются специальными составами, защищающими от гниения, обжигаются. В качестве дополнительной меры их покрывают креазотом либо осмолкой, обертывают бандажами антисептического действия.

Для столбов фундаментной основы готовят скважины, диаметр которых в полтора раза превышает аналогичный параметр свай. В качестве нижней опоры используют камни либо бетонный раствор. Завершив установку свай, их закапывают и плотно трамбуют. Если все технологические требования соблюдены, деревянная свая прослужит вам не менее двух десятков лет.

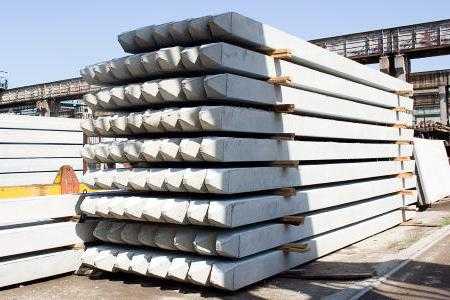

Сваи из железобетона

Этот вид свай для фундамента бывает в форме готовых балок либо заливается в опалубку, установленную в подготовленной скважине.

Свайные конструкции бывают круглыми или многоугольными, концы снизу заострены. Параметр длины – до 16 м, диаметр – от 200 до 400 мм.

Особой популярностью пользуются сваи с квадратными сечениями, так как считаются менее трудоемкими и самыми технологичными в производстве.

Свайное фундаментное основание, виды опор

Свайный фундамент – это разновидность оснований, создаваемая группой свай, соединенных в верхних точках балкой либо ростверком. Одна свая удерживает гораздо меньшую нагрузку по отношению к массе надземной части сооружения. В связи с этим опорные элементы формируются в группы.

Монолитные

Перед забивкой опоры в грунте готовится скважина полутораметровой глубины, в не и вставляется столб. На необходимую глубину опору вбивают молотом или копром, заполняя свободное пространство бетонной смесью.

Полые железобетонные сваи состоят из отдельных звеньев, соединение которых выполняется сварным способом либо с помощью болтов. В нижней части таких опор остается грунт, верхняя – заливается раствором, чтобы получить связку с фундаментной основой.

Буронабивные

Рассматривая типы свай и виды свайных фундаментов, следует упомянуть про конструкции, которые изготавливаются на строительной площадке.

Это буронабивные опоры, для подготовки которых выполняется следующий алгоритм действий:

• в почве готовится скважина, глубина которой соответствует аналогичному параметру сваи. Грунт с этой целью бурят или пробивают. В первом случае стенки скважины укрепляют обсадными трубами либо раствором глины. Как только будет достигнута нижняя отметка, пространство для основания расширяется специальным приспособлением, установленным на штанге для бурения;
• в подготовленную скважину опускается труба из рубероидного материала, устанавливается каркас из четырех арматурных прутьев, перевязанных горизонтально;
• все свободное пространство заливается бетонной смесью, которая уплотняется при помощи вибратора.

Металлические

В данном случае роль свай выполняют трубы, швеллер, двутавровые балки. Изредка проводится предварительная подготовка, во время которой швеллера свариваются таким образом, чтобы получилась труба с квадратным сечением.

Встречаются стальные сваи с незамкнутыми сечениями, изготовленные из уголка, двутавра или рельса.

Металлические опоры используются в том случае, когда нет возможности для установки опорных элементов из железобетона. Дело в том, что по мере погружения в почву сталь проще нарастить.

Такой вид опор отличается высоким показателем прочности, что придает процессу забивки их в грунт облегчение. Если опоры с небольшим поперечным сечением, то их можно без проблем вбивать в почву, содержащую камни.

Винтовая свая

Особый вид свай для фундамента – винтовые опоры, изготовленные из металла. Они более экономичны и технологичны, гарантируют высокий уровень прочности, представляют собой трубы, оснащенные снаружи лопастями.

Главными достоинствами винтовых опор являются:

• отсутствие в необходимости проведения земляных работ;
• возможность ведения строительства на участках со сложными рельефами и слабыми грунтовыми составами;
• легкость в пристраивании;
• отличный показатель несущей способности;
• нет процесса усадки;
• возможна установка возле коммуникационных линий и при любых погодных условиях;
• длительный эксплуатационный период.

Свайный фундамент такой классификации применяется на участках со слабыми почвами, отличающихся влажностью, подвижностью и промерзаниями. Подвальное помещение по такому фундаменту устроить не получится, но данный недостаток отмечается для любого вида свайного основания.

Выбирая винтовые сваи, рекомендуется обращать внимание на определенные факторы:

• в качестве основы используются новые стальные трубы, обработанные пескоструйными агрегатами и покрытые антикоррозийными составами. Толщина стенок – от 4 мм, лопастей – от 5 мм;
• наружная сторона сваи гладкая, стыковочные швы отсутствуют, лопасти отличаются правильностью форм;
• к сварным швам предъявляются особые требования, чтобы при заглублении в почву в местах соединений не происходили разрывы.

Различают несколько видов винтовых свайных опор:

• литые – отличаются высоким показателем прочности в местах соединения лопасти и трубы;
• сварные – лопатки навариваются на опору;
• комбинированные – монтаж выполнен из двух элементов – лопасти и конусной части.

Винтовая опора не устанавливается на скалистом участке, но оборудование для подобного монтажа существует.

Классификация ростверков

При обустройстве свайных фундаментов используют разные виды ростверков, чтобы оптимально снизить стоимость работ и не уменьшить функциональность основания.

Классификация ростверков свайных фундаментов:

• ленточный – балка, уложенная по периметру объекта и под стены;
• плитный – представлен плитой, используется в случае, если свайные опоры размещаются по всей площади объекта.

Кроме этого, различают следующие разновидности ростверков:

• сборный – деревянные, железобетонные балки, металлический профиль;
• сборно-монолитный – монтаж выполняется из железобетонных элементов, имеющих специальные замки. Заключительным этапом сборки считается замоноличивание;
• монолитный – изготовление выполняется на строительной площадке за счет заливки раствора в опалубку.

Заключение

Строительство объектов на свайных фундаментах позволяет воплощать в реальность сложные задания за счет простых и доступных методов. С помощью свай возможно освоить подземное пространство на любом почвенном участке.

betonov.com

Виды свайных фундаментов и классификация свай

Виды свайных фундаментов поражают своим разнообразием моделей. Это аргументировано их достаточно высоким спросом, так как они могут устанавливаться на сложных почвах, и имеют невысокую стоимость. Выполняя монтаж свай на участке можно повысить твердость земельного покрова, что снизит риск потери прочности и надежности конструкции. В нашей статье мы познакомимся с их классификацией, которая поможет нам выбрать оптимальный вариант для постройки фундамента.

Особенности почвы для свай

На сторону выбора свай может повлиять еще и высокая плотность земли, так как работы по их установке обходятся дешевле, чем, например лент

Факторами влияния на слабый уровень несущей способности грунта  могут быть такие как больший слой плодородности, торфяной компонент, большой процент примеси перегноя, высокий уровень влаги. Почва такого вида неспособна создать прочность при строительстве фундамента из лент и монолита, поэтому и устанавливают сваи. Данный элемент конструкции должен погружаться на 2 метра – это легко можно сделать самостоятельно.

На сторону выбора свай может повлиять еще и высокая плотность земли, так как работы по их установке обходятся дешевле, чем, например лент. В случае выбора такого фундамента для слабонесущих грунтов, то лучше установить свайные кусты, которые монтируются под колонны. Выбор моделей ростверков, прежде всего, зависит от таких факторов:

• Метод создания строительной детали;
• Величина длины и возможный уровень погружения;
• Методики их размещений под помещением;
• Личные особенности удержания свай в земле различных моделей;
• Конструктивные характеристики ростверков.

Внимание! Большинство установок выполняется при помощи техники специального назначения. Стоит отметить, что для дачи такие работы не нужны.

Устройство оснований из свай

Данный элемент конструкции – это специальный стержень, который предназначен для погружения в почву

Давайте для начала разберемся с особенностями свай. Данный элемент конструкции – это специальный стержень, который предназначен для погружения в почву. Готовый компонент обычно имеет заостренный вверх, которым они и забываются в землю. Если сваю делать своими руками, то необходимо буром сделать ямки, уложить арматуру и выполнить заливку раствором. Данный строительный элемент делится по способу изготовления:

Рекомендуем к прочтению:

• Материал;
• Метод изготовления;
• Форма: продольная или поперечная;
• Способ погружения.

Внимание! Величину длины свай необходимо определить еще на стадии создания проекта здания.

Классификация за методом погружения свай в земляной покров выглядит таким образом:

• Забивной свай — данный вид, устанавливается способом забивания  вибропогружателями;
• Набивной вид – создается из железобетона или бетона и выбуренных скважин, которые заливаются бетоном;
• Буровой свай из железобетонного материала, который монтируется в выбуренную скважину;
• Винтовой тип, который необходимо устанавливать своими руками. Метод установки – закручивание свай как сверлом.

По методу влияния на грунт бывают таких видов:

• Висячий свай. Их способность распространения нагрузок проявляются вследствие содействия почвы и боковой части такого типа.
• Сваи – стойки. Для данного устройства характерно транспортирование нагрузки на самый прочный участок почвы. Достоинством данного фундамента есть способность максимально удерживать атмосферные осадки.

Внимание! На сегодняшний день актуально применение двух видов одновременно.

Существует еще одна классификация по такому критерию, как размещение свай:

• Одиночный вид, который характеризуется самостоятельной опорой не соединенной с любыми другими креплениями;
• Тип коллективный. Для такого типа характерно объединение нескольких опорных пунктов в ленты, которые размещаются параллельно стенам, где распределяется вся нагрузка. Стоит отметить, что такие ленты могут устанавливаться в один или же множество линий.
• Кусты из свай. Могут образовываться так называемые кусты, которые располагают под каркасными колонами. Их особенность, то, что образоваться данные соединения могут в нескольких точках периметра.

Внимание! Что касается размещения свай, то в большинстве случаев происходит в вертикальном положении, но бывает и под определенным наклоном.  Данные типы применяются на подъёмах рельефа, а также в местах особо повышенного таяния атмосферных осадков.

Типы свай из железобетона – эти виды свайных фундаментов могут строиться прямо на месте строительного объекта, но для данного процесса необходима специализированная техника

Типы свай относительно материалов бывают такими:

Рекомендуем к прочтению:

• Типы свай из железобетона – эти виды свайных фундаментов могут строиться прямо на месте строительного объекта, но для данного процесса необходима специализированная техника. Стоит отметить, что марка бетона должна быть выше 200. Срок службы данных ростверков – больше столетия.
• Модели ростверков из стали. Такие типы имеют достаточно большое количество недостатков. Во-первых, монтаж выполняется большим количеством специализированной техники. А во-вторых, существует необходимость обработки металла специальными антикоррозийными веществами.
• Сваи из дерева. Вид таких ростверков – это ровные очищенные столбы. Их габариты равняются в диаметре 0,3 метра, а в длине до 9 метров. Для их изготовления используют хвойную древесину – это самый дешевый вариант, но применяется на практике редко. Это происходит потому, что такой материал подвержен процессам гниения.

Важно! Стоит отметить, что для работ на строительных участках частного сектора лучше установка ростверков из железобетона. Из методов погружения хорошо подойдет буронабивной тип.

Плюсы и минусы конструкций

Для строительного процесса характерно различное применение видов свай

Для строительного процесса характерно различное применение видов свай. Наглядным примером свайных оснований зданий является Венеция, где почти все постройки используют данный вид фундамента. Такие типы оснований имеют ряд таких достоинств:

• Возможность монтажных работ на любых типах почвы, даже сложных;
• Заниженное количество земляных работ, потому, что нет необходимости подготовки котлована;
• Более низкий расход бетонного материала и арматуры;
• Выполнять монтаж можно в любое время года, даже зимой;
• Имеют высокий уровень стойкости к наводнениям.

Но все же, не смотря на преимущества, их применение в реальной жизни встречается очень редко в проекте индивидуального строительства. Это происходит из-за трудностей транспортировки на загородные участки. Выполняя монтаж для домов с несколькими этажами рационально применять основание из свайных плит. Этот выбор предпочтительнее для сейсмических территорий. Конструкция данного типа помогает прибавить жесткости почве, что дает возможность распределять равномерно нагрузку.

kakpostroitdomic.ru

Назначение и виды свай

Сваи предназначены для изготовления фундаментов сооружений и зданий с целью передачи нагрузки на грунт, а также для увеличения его несущей способности. Фундамент отличается долговечностью, простотой обустройства и дешевизной. Виды свай зависят от применяемого материала, технологии изготовления, формы и метода погружения.

Различие по сортаменту заключается в используемых материалах и технологиях погружения. При этом монтаж свай зависит от свойств материала и конструктивных особенностей. По материалам различаются следующие виды:

• сваи железобетонные или бетонные;
• деревянные;
• металлические.

Классификация производится также по способам их погружения в грунт, напрямую связанным с механическими свойствами и конструктивными особенностями.

Сваи: виды погружения

Сваи из любого материала подразделяются на висячие и стойки. Первые применяются для слабых грунтов большой глубины. Они передают нагрузку не только нижним концом, но также трением между грунтом и боковой поверхностью. Стойки опираются нижним торцом на плотное основание, которое воспринимает всю нагрузку.

Конструкции свай взаимосвязаны со способом погружения и бывают следующих типов.

1. Забивные — с помощью ударов молотов, с применением вибраторов или устройств вдавливания. Способ применяется, если рядом нет других сооружений, которые от сотрясений грунта могут дать осадку.
2. Полые сваи-оболочки. Их погружают в грунт посредством вибрации с удалением изнутри грунта и замещением его бетонным раствором.
3. Буровые — пробуриваются скважины и заполняются смесью бетона с армированием или железобетонным элементом.
4. Набивные — скважину изготавливают обжатием грунта и заливают бетонной смесью.
5. Винтовые — завинчиваются в грунт.

Сваи из дерева

Деревянный фундамент применяют для легких домов, у которых вес на 1 м² площади ниже нормативного. Его возводят для строений с таким же сроком службы. Обычно это временные и хозяйственные постройки, небольшие магазины, автомойки, кафе. Для подобных сооружений не требуются дорогие согласования, предъявляемые к капитальным сооружениям.

Виды свай из дерева классифицируются по типу пиломатериалов, применяемых для их изготовления. Они делаются из сосны, ели, кедра, лиственницы, дуба и т. д. Бревна берут прямоствольные и очищают от коры. Сваи изготавливают длиной от 4,5 до 16 м и диаметром от 20 см. Если заглубление значительное, деревянные сваи наращиваются максимум до 4 элементов. Снизу торец стачивают на конус, длина которого равна 1,5-2 диаметрам ствола. При слишком плотном грунте или с твердыми включениями снизу надевают башмак из металла. Верхний торец защищают металлическим кольцом (бугелем) для защиты от деформаций при вбивании.

Перед погружением сваи пропитывают составами от гниения: специальными обмазками, обжигом. Затем их дополнительно покрывают креозотовым маслом или осмолкой и обертывают антисептическими бандажами.

Под столбы фундамента обычно бурят скважины в 1,5 раза большего диаметра. Снизу для опоры применяют камни или бетонную смесь. После установки столбы закапывают и плотно утрамбовывают. При правильной обработке деревянные сваи служат до 20 лет.

Железобетонные сваи

Сваи могут доставляться на стройплощадку готовыми, в виде балок, или заливаться в опалубку, смонтированную в пробуренной скважине.

Виды конструкции свай могут быть круглыми или многоугольными, с заостренными нижними концами. Длина достигает 16 м, размер в поперечном сечении — от 20 до 40 см.

Наиболее распространены изделия квадратного сечения, как менее трудоемкие и более технологичные в изготовлении.

Свайный фундамент, виды свай

Фундамент создается из группы свай, связанных сверху балками или плитами (ростверками). Одиночная свая выдерживает значительно меньшую нагрузку по сравнению с весом надземной конструкции. Поэтому опоры формируют в группы.

1. Монолитные сваи

Перед тем как забивать сваю в грунт, сначала в нем пробуривается скважина на 1,5 м глубиной, в которую вставляется столб. Затем подводится кран с молотом или копр и вбивается на требуемую глубину. Свободное пространство калибрующего отверстия заполняется бетоном.

Полые сваи из железобетона состоят из звеньев, соединяемых сваркой или болтами. В их нижней части грунт остается, а в верхнюю заливается бетонный раствор, чтобы обеспечить связь с фундаментом.

2. Буронабивные сваи

В виды свай для фундамента также входят конструкции, изготавливаемые непосредственно на стройплощадке.

Буронабивную опору изготавливают следующим образом.

1. В грунте делается скважина на глубину сваи. Для этого грунт бурят или пробивают. При первом способе стенки грунта можно укреплять обсадными трубами или глинистым раствором. При достижении нижней отметки пространство под основание расширяют специальным устройством, смонтированным на буровой штанге.
2. Внутрь скважины вставляется труба из рубероида и опалубка из четырех прутов арматуры с горизонтальными перевязками.
3. Внутреннее пространство заполняют бетонным раствором с уплотнением вибратором.

Металлические сваи

В качестве свай используют прокатный профиль: двутавровую балку, швеллер или трубу. Иногда производят их предварительную подготовку. Для этого сваривают между собой 2 швеллера, получая таким образом квадратную трубу.

Сваи также могут быть незамкнутого сечения. Их составляют сваркой уголков, рельсов, двутавров.

Металл применяется в случаях, когда невозможно установить железобетонные сваи. Его легче наращивать по мере заглубления в грунт.

Металлические профили обладают высокой прочностью, что упрощает их забивку в грунт. Для небольшого поперечного сечения не страшны твердые включения или разрушенные скальные грунты.

Сваи забивают в грунт молотом или прессом. При глубине до 5 м достаточно применения ручного молота.

Особые виды свай среди изделий из металла — это винтовые. Обеспечивая высокую прочность, они экономичней и технологичней фундаментов из железобетона. Сваи представляют собой пустотелые трубы с наружными лопастями. Их завинчивают в грунт, как шурупы, сохраняя его структуру и дополнительно уплотняя. При этом не допускается вращение в обратном направлении, чтобы не ухудшить характеристики основания.

Преимущества винтовых свай

Винтовые сваи имеют следующие достоинства:

• отсутствие земляных работ;
• возможность домостроительства на сложном рельефе и слабом грунте;
• легкость пристраивания на готовые архитектурно сформированные участки;
• высокая несущая способность;
• отсутствие усадки;
• возможность установки вблизи коммуникаций и в любое время года;
• долговечность.

Фундамент из винтовых свай применяется на слабом грунте, где высокая влажность, промерзание и текучесть. С ним нельзя будет построить подвал, но данный недостаток является характерным для всех типов свайного фундамента.

При выборе винтовых свай следует обратить внимание на следующие факторы.

1. Основой служит новая труба из стали с пескоструйной обработкой и надежным антикоррозионным покрытием. Толщина стенки должна быть не менее 4 мм, а лопастей — более 5 мм.
2. Труба снаружи должна быть гладкой, без выступающих сварных швов, а лопасть — правильной формы.
3. К качеству сварки предъявляются высокие требования, иначе соединения не выдержат при ввинчивании в грунт.

Существуют следующие виды винтовых свай:

• литые, обладающие высокой прочностью соединения лопасти с трубой;
• сварные — с привариванием лопастей на тело сваи;
• комбинированные, собираемые из двух частей, — лопасти с конусом.

Винтовые сваи не монтируют в скалистом и каменистом грунте, хотя имеется специальное оборудование и для такой установки.

Монтаж винтовых свай

1. Подбирается соответствующий типоразмер свай на основе расчета и анализа грунта.
2. Производится разметка, и свая устанавливается в требуемое место.
3. Завинчивание производят специальной техникой, но иногда можно вручную, с помощью рычагов. Работу при этом выполняют 2-3 человека. Глубина не должна быть меньше 1,5 м.
4. Свайное поле обрезается по одному уровню.
5. Внутрь труб может заливаться бетон.
6. Сверху свай привариваются оголовники, а после производится обвязка швеллером или бревнами. Сварочные швы промазываются мастикой от коррозии.

Заключение

Технологии применения свай в строительстве дают возможность решать сложные задачи возведения зданий и сооружений простыми и доступными способами. Многообразные виды свай, в отличие от других фундаментов, позволяют осваивать подземные пространства в любом грунте и на застроенных территориях.

fb.ru

виды свайных фундаментов, область применения, плюсы и минусы, цены, заказ в Москве

В чем отличие свайного фундамента от других аналогов? Строение опирается не на бетонный монолит и не на углубленные в землю стены, как при монолитном и ленточном фундаменте, а на некоторое количество углубленных в землю свай. Свайный фундамент дешевле, его быстрее и проще построить.

ВАЖНО!!! Ста­тья информационная. Мон­та­жем фун­да­мен­тов мы не за­ни­ма­ем­ся. Мы забиваем сваи жб. По­дроб­нее о наших услу­гах смот­ри­те — тут





Его можно ставить на зыбком и болотистом грунте. По величине воспринимаемой нагрузки, по долговечности свайный фундамент уступает монолитному и ленточному.



Сферы применения свайных фундаментов

Железобетонные сваи используются для фундамента промышленных и гражданских зданий, в том числе многоэтажных. Существует около 150 видов, из которых инженер-проектировщик выбирает оптимальный вариант, соответствующий воспринимаемой сваями нагрузке.

Фундамент на винтовых сваях пригоден только для легких строений небольшой этажности. Основные сферы его применения:

• Индивидуальное строительство коттеджи, времянки, хозяйственные постройки;
• Временные сооружения производственного назначения: ангары, навесы;
• Опоры электропередач, антенны;
• Торговые палатки, сезонные сооружения в местах отдыха, спортивных соревнований, фестивалей;
• Малые архитектурные формы, садово-парковые сооружения: беседки, площадки, качели, скамейки и т.д.;
• Строение на грунте, покрытом водой: мосты, причалы;



Условия, пригодные для свайных фундаментов

Свайный фундамент обычно устанавливают там, где ленточный построить проблематично:

• на болотистой, подтопляемой местности;
• на зыбком грунте, на песке;
• на вечной мерзлоте.

Нормальный стабильный грунт тоже подходит для свайного фундамента. Иногда выбор свайного фундамента основан на экономических соображениях: ускорение и удешевление строительства.



Ограничения применения свай

• Нельзя устанавливать винтовые и забивные сваи на грунте с включением больших камней, а также в грунте, засоренном металлическим ломом, другими твердыми включениями;
• Не годятся сваи на скальном грунте, не покрытом слоем рыхлых пород;

На засоренном, каменистом грунте возможна установка буронабивных свай, которые изготавливаются непосредственно в грунте, в пробуренных для них отверстиях.

Свайный фундамент можно устанавливать в условиях ограниченной площади, вблизи подземных коммуникаций. Сами сваи и оборудование для их установки имеют компактные размеры.

Особенно аккуратны в установке винтовые сваи: не требуется земляных работ, не нужно вырубать деревья; даже цветники и дорожки можно сохранить.

Буронабивные сваи предпочтительны в условиях тесной городской застройки, в местностях, где недопустимо создавать вибрацию и сотрясение почвы.



Установка железобетонных свай

Сваи забивного типа используются чаще, буронабивные составляют примерно 20% железобетонных свай.

Для забивки железобетонных свай применяются копры – трубчатые дизельные молоты. Они имеют высокую производительность и выполняют от 170 ударов в минуту. Железобетонные сваи могут быть сплошными и составными; последние используются для большего углубления в грунт

Техника для работы со сваями:

Для буронабивных свай в грунте бурят скважины, помещают в них обсадные трубы, закачивают бетон. Такие сваи делают в неоднородном, засоренном грунте, в грунте с водоносным слоем (обсадная труба защищает пространство, в которое будет заливаться бетон, от проникновения воды).



Особенности работы с винтовыми сваями

Устанавливать винтовые сваи можно вручную.

Вот этапы ручной установки:

• Садовым буром, диаметр которого меньше диаметра сваи, делают лунку в грунте;
• Сваю готовят к установки: через отверстие в верхней части продевают металлический лом, на сваю крепят магнитны уровень. На лом можно надеть с двух сторон металлические трубы, для удобства работы;
• Сваю устанавливают лунку, придают ей вертикальное положение, следя за показаниями уровня, и завинчивают в грунт, все время контролируя ее вертикальность. Вначале процесс завинчивания идет легко, по мере углубления требует значительных усилий – для этого служит лом, работающий в качестве рычага;
• После установки всех свай их подрезают по высоте, контролируя равенство высот при помощи горизонтального уровня.



Оборудование для установки свайных фундаментов

Разнообразные виды свай определяют и разнообразие применяемого оборудования.

• Для забивки железобетонных свай применяются коперные установки на колесном или на гусеничном шасси, такие как КГ-12М, УГМК-12, УСА. Молоты приводятся в движение двигателями различных типов: гидравлическим, дизельным, пневматическим. Коперные молоты обычно устанавливаются на шасси экскаватора или подъемного крана;
• Мобильные буровые установки для буронабивных свай предназначены для полного цикла работ: от бурения скважины для сваи до закачки бетона в обсадную трубу. В сложных геологических условиях, при установке буронабивных скважин на дне водоемов, используют пневматические буровые установки обратной циркуляции воздуха (RCD) SANY;
• Быстрое и качественное завинчивание винтовых свай выполняется при использовании крана-манипулятора с укреплённой на нём специальной насадкой. Для массового монтажа свай выпускаются специальные сваезавинчивающие машины. Обратившись в специализированную строительную организацию, можно быстро установить качественный фундамент.



Плюсы и минусы фундаментов на сваях

Можно обобщить преимущества и недостатки свайных фундаментов. К достоинствам относятся следующие качества:

• Быстрый и простой монтаж;
• Невысокая стоимость;
• Возможность установки на зыбком, заболоченном. подтопленном грунте, на дне водоема;
• Возможность зимних работ без потери качества;
• Работы ведутся на небольшом пространстве, не нанося ущерба близко расположенным строениям, зеленым насаждениям, подземным коммуникациям.



Недостатки свайных фундаментов:

• Некоторое удорожание проектных работ;
• Сами сваи, как точечные несущие элементы, не могут быть основанием для строения; необходима их обвязка железобетонными или металлическими конструкциями, формирующими решетку опоры; стоимость обвязки может составлять до 30% стоимости фундамента;
• В условиях, оптимальных для строительства, использование свайного фундамента может неоправданно усложнить инженерные решения. Если есть подходящие условия для устройства ленточного фундамента, то чаще всего именно ему отдается предпочтение.



Цена на свайные фундаменты

Стоимость свай зависит от их типа, и размеров. Стоимость установки свай составляет около 50% о стоимости самих свай. В общую стоимость установки входит обвязка фундамента брусом, металлом или железобетоном, а также транспортные расходы, затраты на электроэнергию. Онлайн канкулятор

Приведем пример стоимости винтового фундамента, выполненного для деревянного одноэтажного дома осенью 2014 года

Размеры фундамента 10 х 6 м, расстояние для подвоза материалов и техники 50км. Сваи завинчивались с использованием автокрана со специальной насадкой.

Параметры свай: диаметр 108мм, толщина стали 4мм, лопасти 300мм, длина ствола 2,5м

• Цена сваи – 2400 р
• Цена установки одной сваи — 1500 р
• Количество свай – 15 штук
• Итого, сваи и установка: (2400+1500)*1500=58500р
• Обвязка швеллером – 28000р
• Транспортные расходы – 3000 р
• Итого: 58500+28000+3000=89500р



Как заказать свайный фундамент

Наша компания специализируется на поставке и забивке свай для возведения объектов любой сложности, при необходимости так же проводим работы по бурению под сваи, есть огромный парк колёсных сваебоев, что упрощает и удешевляет условия мобилизации сваебойной техники. Для заказа свайного фундамента свяжитесь с нами по контактам: +7 (499) 645-56-83 либо через форму отправки заявки.

Далее по свайному полю строители формируют опалубку и делают фундамент.



ВАЖНО!!! Ста­тья ис­клю­чи­тель­но для по­ни­ма­ния тех­но­ло­гии. Мон­та­жем фун­да­мен­тов мы не за­ни­ма­ем­ся. По­дроб­нее о наших услу­гах смот­ри­те — тут



Статьи по теме



kommtex.ru
