Металлические фермы и несущие строительные металлоконструкции

Несущие строительные конструкции включают в себя комплекс изделий, узлов, металлические фермы, колонны и других составных частей для промышленного и гражданского строительства. Кроме высокой прочности и надежности изделий, их отличает универсальность сборки для различного типа зданий и сооружения.

Завод СЗПК Металл - это изготовление любых видов строительных и промышленных ферм в строгом соответствии с нормативами, ТУ и ГОСТ.



Производим фермы под ключ, по типовым и индивидуальным проектам.
Получить консультацию и задать вопросы Вы можете через форму обратной связи.



Наш проектный отдел рассчитает и подготовит всю сопроводительную документацию, а производственные мощности готовы справиться с любыми объемами. Контрольные проверки и испытания сопровождают продукцию на всех этапах производства.

Завод Металл СЗПК производит строительные конструкции и фермы любой сложности:

  • Строительные конструкции для промышленных зданий, торговых и спортивных комплексов;
  • Металлоконструкции для общественно-административных зданий;
  • Металлоконструкции для жилых зданий;
  • Фермы металлические кабельные;
  • Фермы перекрытий, стропильные
  • Металлоконструкций специального назначения.

Меню по странице:

Несущие конструкции стропильные, подстропильные Фермы перекрытий
Несущие балки металлические Несущие колонны металлические Конструкции кабельных эстакад

Фермы металлические стропильные, подстропильные

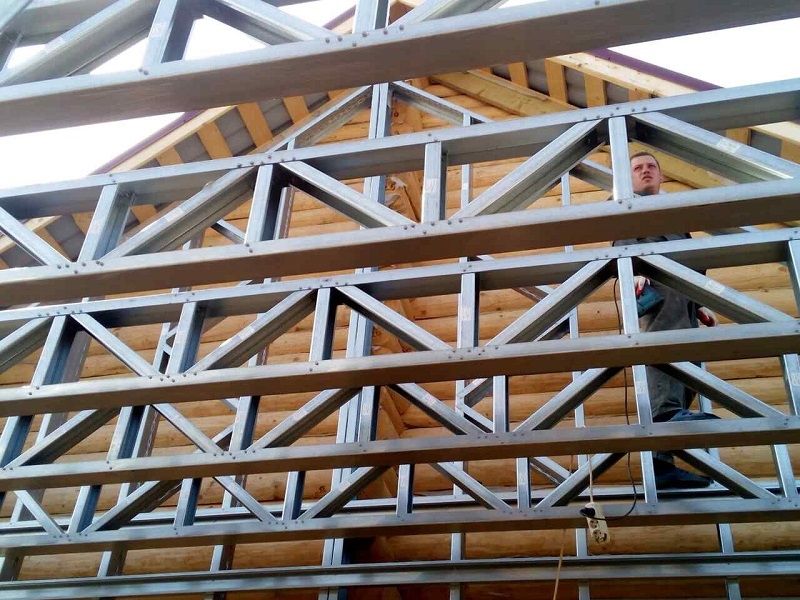

Фермы металлические стропильные - строительные металлоконструкции ЛСТК позволяют применять самые разнообразные кровельные системы, при разработке проекта здания, архитектор теперь имеет возможность учитывать практически любые пожелания Заказчика. Более подробную информацию можно узнать на нашем профильном сайте www.profilszpk.ru

Одним из основных преимуществ использования металлических ферм ЛСТК -  способность перекрывать большие пролеты, длина которых может достигать до 24 м.. Вес конструкции не превышает 25-30 кг на 1 м.кв. несущего стального каркаса.

Специальная форма и технология изготовления гарантирует высокую прочность и долговечность стропильной системы крыши любой конструкции.



Несущие конструкции: Фермы для перекрытий

Фермы для перекрытий - прочные и универсальные несущие металлические конструкции, которые используют при строительстве жилых и промышленных зданий, ангаров и других конструкций, их используют как основу для строительства мостов, эстакад и множества других объектов.

Металлические фермы - современное строительное решение. Их преимущества перед использованием других видов металлоконструкций неоспоримы:

  • экономичный расход металла, в отличии от вариантов применения сплошных балок,
  • простота изготовления фермы и быстрый монтаж,
  • фермы легко модифицируются в зависимости от пожеланий заказчика (верхний пояс фермы),
  • высокая прочность,
  • удобство и экономия места при транспортировке и хранении.

Несущие конструкции: Балки металлические

Балки имеют широкий спектр применения в строительстве жилых и промышленных объектов, а также они применимы при сооружении мостов и подвесных путей.

Балка металлическая - это надёжное и особо прочное изделие, изготовление которых производится из особого прочного вида стали. Несущие конструкции придают строительным сооружениям дополнительную прочность и выдерживают значительные нагрузки.

Несущие балки устойчивы к воздействиям атмосферных явлений, химических веществ. Металлические фермы поерекрытий являются одними из основных элементов конструкций различных зданий и сооружений в гражданском и промышленном строительстве.

Стальная балка классифицируется в зависимости от назначения и типа на следующие виды:

Б - нормальная балка

К - колонная балка

Ш - широкополочная балка

М - мостовая балка

С - специальная строительная балка перекрытия

Фермы перекрытия являются экономичнски выгодным материалом в строительстве, быстро монтируются и позволяют перекрывать длинные пролёты.

Чаще всего применяют двутавр - двутавровую стальную балку. Благодаря своей форме, двутавр является самым эффективным решением при изготовлении опорных строительных несущих конструкций, когда нужно обеспечить несение высоких нагрузок и учесть изгибы. Иногда выбор стали для изготовления двутавров зависит от назначения изделий. Именно двутавры применимы в строительных конструкциях для метрополитенов, мостов, торговых комплеков, крупных преомышленных объектов, жилых зданий.

Несущие конструкции: Колонны металлические

Несущие колонны можно увидеть сегодня в основе каркасов строящихся современных  жилых комплексов.

Колонны металлические представляют собой вертикальные строительные несущие опоры,  которые берут на себя основные нагрузки, составляя скелет здания вместе с металлическими балками.

Изготовление колонны из прочных стальных двутавровых балок (стандартные профиля, в виде буквы «Н»), гарантируют прочность и надёжность строительных конструкций.

Металлические колонны бывают различных видов:

  • колонны металлические одноветьевые, выполненные из двутавровых прокатных или сварных балок;
  • колонны металлические одноветьевые, выполненные из квадратных или круглых труб;
  • колонны металлические одноветьевые, выполненные из швеллеров спаренных и т.д.;
  • колонны металлические с креплением, предназначенным для подкрановых балок;
  • колонны металлические двухветьевые, выполненные из двутавровых прокатныхили сварных балок;
  • колонны секционные (количество секций может составлять от одной до четырех включительно).

Благодаря простоте монтажа и высокой прочности конструкций, применение металлических колонн сегодня получило широкое применение.



Изготовление ригелей для скрепления строительных колонн

Металлические ригели также применяются в строительстве наряду с колоннами. Ригели используют при скреплении колонн, они могут быть опорными элементами в каркасах зданий; используются в стропильных системах для перекрытий.

Завод Металл СЗПК - изготовление металлического ригеля из особой высокопрочной стали, наши изделия часто применяют при особо повышенных нагрузках.

Высокая скорость сборки, возможность перкрытия длинных и высоких пролётов и прочность позволяют широко применять данный вид изделий в сфере жилого и промышленного строительства. Изготовление любых ригелей по Вашим чертежам.






Фермы для кабельных эстакад

Кабельная эстакада имеет широкое применение на различных крупных промышленных, металлургических и химических предприятиях. Кабельные надземные проводки на открытых фермах эсткадах дает множество преимуществ и возможностей перед подземной прокладкой кабелей.

Подробнее о разборных кабельных эстакадах можно прочитать на нашем профильном сайте www.szpk-nw.ru

ЗАКАЗАТЬ

Мы работаем с понедельника по пятницу с 10 утра до 18 вечера и готовы обсудить с Вами интересующие Вас вопросы в это время.

Приложить файл Вам перезвонить?

Несущие конструкции покрытия в промышленных зданиях


Новый сервис - Строительные калькуляторы online


Общие сведения о конструкциях покрытия

В системе конструкций промышленного здания покрытие выполняет одну из главных ролей.

Оно определяет долговечность здания в целом, характер внутреннего пространства и нередко внешний облик здания.

На покрытие одноэтажного здания приходится 20-30, а иногда 40% стоимости и 30% трудоемкости строительства.

Покрытия промышленных зданий, как правило, устраиваются бесчердачными.

Состоят они из несущих и ограждающих конструкций.

Несущие конструкции покрытия устраиваются в виде ферм, балок, арок и рам, которые поддерживают ограждающую часть, придавая ей уклон, соответствующий материалу кровли.

Ограждающая часть покрытий кроме защиты помещений от атмосферных воздействий вместе с несущими конструкциями обеспечивают зданиям пространственную жесткость.

Независимо от типа покрытий, которые могут быть односкатными, многоскатными, плоскими, шедовыми, криволинейными, они должны иметь хорошую гидроизолирующую способность, паро- и теплозащиту, соответствующую назначению здания, быть прочными, пожаробезопасными и каррозионностойкими, индустриальными в возведении, долговечными и надежными в эксплуатации.

Одним из главных требований, предъявляемых к покрытию, являются их малая масса и экономичность.

Вид и материал несущих конструкций покрытия выбирают с учетом:

- ширины пролетов;

- шага опор;

- величины и характера нагрузок на покрытие;

- вида и грузоподъемности внутрицехового подъемно-транспортного оборудования;

- типа кровли.

Кроме того, необходимо учитывать район строительства, систему размещаемых под покрытием коммуникаций и степень агрессивности воздушной среды производства.

Несущими конструкциями плоскостных покрытий, как правило, являются стропильные конструкции (балки и фермы). В случаях, когда шаг колонн превышает шаг стропильных конструкций, в состав элементов покрытия вводят подстропильные конструкции.

Подстропильные конструкции устанавливают на колонны в продольном направлении, а на них опирают стропильные конструкции.

Несущие конструкции плоскостных покрытий выполняются из железобетона, металла, древесины и комбинированными (металлодеревянными и сталежелезобетонными).

В комбинированных несущих конструкциях более полно используются положительные свойства каждого материала.

Так, элементы, работающие на сжатие, выполняют из железобетона и древесины, а элементы, подверженные растяжению,- из металла.

В виду этого комбинированные конструкции часто имеют повышенную надежность в работе и большую долговечность.



Железобетонные стропильные и подстропильные балки и фермы, описание конструкции, область применения

Стропильные балки применяют при устройстве односкатных, многоскатных и плоских покрытий зданий в пролетах от 6 до 18 м.

Балки односкатных и плоских покрытий имеют прямолинейных верхний пояс, а балки двух- и многоскатных покрытий – ломаный пояс с уклоном скатов 1:12.

Для перекрытия пролетов 6 и 9 м используют балки таврового сечения с высотой на опорах 590 и 890 мм, а пролетов 12 и 18 м – двутаврового и прямоугольного сечений с высотой на опоре 890, 1190 и 1490 мм.

Балки прямоугольного сечения с отверстиями просты в изготовлении и облегчают прокладку верхних коммуникаций.

Однако на них расходуется больше бетона по сравнению с балками таврового и двутаврового сечений.

Для изготовления балок применяют бетон марок 200-500 и предварительно напряженную арматуру.

На верхних поясах балок предусматривают закладные элементы для крепления прогонов или панелей покрытия, на нижних поясах и стенках – закладные элементы для крепления путей подвесного транспорта, а в опорных частях – стальные листы для крепления балок к колоннам.

Стропильные балки крепят к колоннам с помощью анкеров, выпущенных из колонн.

При высоте балок на опоре не более 900 мм используют безанкерный способ крепления, что позволяет снизить расход стали на узле и трудовые затраты.



Стропильные балки двухтаврового сечения для плоских и односкатных покрытий:

а, в – для плоского покрытия, б – для односкатного покрытия





Строительная балка твухтаврового сечения для двух- и многоскатных покрытий





Стропильная решетчатая балка для скатных покрытий



Подстропильные балки предусматривают в покрытиях с балочными стропильными конструкциями, если их шаг принят 6 м, а шаг колонн 12 м. подстропильные балки имеют трапециевидное очертание и тавровое сечение с полкой внизу.

Длина балок 12 м, высота в пролете 1500 мм, на опоре 600 мм, ширина полки 700 мм.

В местах опирания стропильных балок стенки подстропильных балок утолщены до ширины полки.

Крепят подстропильные балки к колоннам и стропильные к подстропильным сваркой закладных элементов.





Подстропильная балка



Стропильные фермы подразделяют на сегментные, арочные безраскосные, с параллельными поясами и треугольные.

Стропильные фермы обладают лучшими технико-экономическими показателями по сравнению с балками.

Их применяют при пролетах 18, 24, 30 м.

Сегментные, арочные, а также фермы с параллельными поясами предназначены для покрытий с рулонной кровлей, треугольные – под кровлю из асбестоцементных и металлических волнистых листов.

Для обеспечения нормального уклона рулонной кровли в крайних сегментных и арочных фермах и прилегающих к ним панелях предусматривают столбики для опирания пенелей покрытия.

Решетка ферм позволяет применять панели шириной 1,5 и 3 м. Фермы укладывают через 6, 12 и 18 м.

Наиболее рациональны сегментовые и арочные фермы, имеющие ломанные и криволинейные верхние пояса.

По сравнению с другими у них меньше усилия в элементах решетки, что позволяет делать решетку более редкой.

Незначительная высота этих ферм на опоре позволяет уменьшить общую высоту здания.

Арочные безраскосные фермы технологичны в изготовлении и позволяют рационально использовать межферменное пространство.

Фермы с параллельными поясами  имеют простое очертание; они взаимозаменяемы со стальными фермами.

Недостатки таких ферм: большая высота на опоре, из-за чего увеличивается высота стен и неполезный объем здания, необходимость в дополнительных связях в покрытии.





Стропильная сегментовая ферма







Стропильная арочная безкаркасная ферма





Стропильная ферма с параллельными поясами





Стропильная треугольная ферма



Подстропильные фермы, имеющие длину 12 и 18 м, предназначаются для опирания на них стропильных ферм, шаг которых составляет 6 м.

Стропильные и подстропильные фермы изготавливаются из бетона марки 300-500.

Нижние пояса их выполняют предварительно напряженными, армируя пучками из высокопрочной проволоки.

В фермах предусмотрены закладные элементы, аналогичные балкам. Крепят фермы к колоннам, а подстропильные между собой сваркой закладных элементов.



 Подстропильная ферма. Опирание стропильной фермы на подстропильную



Стальные стропильные и подстропильные балки и фермы, описание конструкции, область применения

Стропильные фермы изготавливают трех основных типов:

- с параллельными поясами;

- полигональные;

- треугольные.

Под рулонные кровли устанавливают первые два типа ферм с уклоном верхнего пояса соответственно 1,5% и 1:8, а под кровли из асбоцементных и металлических листов – треугольные с уклоном 1:3,5.

Унифицированные стальные фермы изготавливают пролетами 18, 24, 30, 36 м. Применяют их при шаге колонн 6, 12 м и более.

Высота ферм на опоре с параллельными поясами 2550-3750 мм, полигональных – 2200 и треугольных - 450 мм. Панели верхнего пояса ферм приняты длиной 3 м.

Пояса и решетки ферм выполняют из уголков и соединяют между собой сваркой с помощью фасонок из листовой стали.

Рациональна конструкция ферм с поясами из широкополочных двутавров.

Эффективность их заключается в экономии стали и меньших трудовых затратах на изготовление.

С колоннами фермы соединяют шарнирно с помощью надопорных стоек двутаврового сечения.

Стойки крепят к колоннам анкерными болтами, а пояса ферм к стойкам черными болтами.

Треугольные фермы крепят к колоннам аналогично железобетонным.




Стальная стропильная ферма с параллельными поясами




Стальные полигональные стропильные фермы




Стропильная треугольная стальная ферма



Подстропильные фермы отличаются наличием параллельных поясов, в остальном они аналогичны стропильным фермам. Изготавливают их длиной 2, 18 и 24 м и высотой 3130, 3270 и 3750 мм (в зависимости от типа стропильных ферм и их пролета). П

одстропильные фермы соединяют с колоннами посредством надопорных стоек, служащих одновременно опорами стропильных ферм.

Перспективными в промышленном строительстве являются покры­тия с фермами из стальных труб, из тонкостенных балок, с рамами из стальных элементов коробчатого профиля и структурные конструкции.

Эти облегченные стальные конструкции, имею­щие полную заводскую готовность и комплектно поставляемые на стройку, отличаются малой материалоемкостью и резко сокращают сро­ки возведения зданий.


Подстропильная стальная ферма



Фермы из стальных труб, имеющие обыч­ную конструктивную схему других ферм, устанавливают на пролеты 18, 24 и 30 м.

Замена уголковых профилей трубами позволяет снизить расход стали на 10-35%.

Используемые при этом бесфасоночные соединения поясов и решетки значительно уменьшают трудоемкость из­готовления ферм.

В фермах из труб нет мест для скопления агрессив­ной пыли.

В тонкостенных стальных балках име­ются пустотелые пояса, гладкие или гофрированные стенки из листа толщиной 3-4 мм.

Гофры высотой 35-40 мм имеют шаг 1,5 м.

Такие балки наиболее целесообразно применять для сетки колонн 12x18 м.

Балки   из   широкополочных   двутавров    со сквозными стенами укладывают в покрытиях с сетками колонн 6X12 и 6X18 м. Эти балки изготовляют из двутавров путем продольной зигзагообразной резки их стенок и сварки полученных обеих его частей.

Стальные рамы с коробчатыми сечениями эле­ментов применяют в зданиях с пролетами 18 и 24 м и высотой соответственно 6,98 и 8,18 м.

Коробчатое сечение получают из горячекатаных швеллеров и гофрированных листов-стенок толщиной 3-4 мм.

Такие рамы целесообразно применять в одно- и двухпролетных зданиях с мостовыми кранами грузоподъемностью 5-8 т или без них при шаге колонн 6м.



Несущие конструкции покрытий из дерева, определение, область применения

Несущие конструкции покрытий из дерева имеют высокую прочность и стойкость во многих агрессивных средах, неболь­шую массу, хорошие архитектурно-эстетические качества, просты в массовом заводском производстве, а по долговеч­ности почти не уступают железобетонным и метал­лическим конструкциям.

Применяют их в зда­ниях с нормальным температурно-влажностным режимом, а также в це­хах с агрессивной по от­ношению к другим конст­рукциям средой (тра­вильных, электролизных, красильных, некоторых химических и др.).

В по­крытиях промышленных зданий применяют дере­вянные балки, фермы, арки и рамы.



Деревянные балки, фермы, арки, рамы. Описание конструкции, область применения

Деревянные балки используют в зданиях с пролетами от 9 до 18 м. Наиболее индустриальны клееные бал­ки: из досок, с одной или двумя фанерными стенками и др. По очер­танию различают конструкции балок с параллельными поясами, двухскатные с горизонталь­ным или ломаным нижним поясом.

Клееные балки из досок изготовляют прямоугольного или двутав­рового сечения с высотой на опоре 450-1300 мм и уклоном верхнего пояса  1:10.

Длина этих балок от 9 до 18 м.

На такие балки можно подвешивать краны грузоподъемностью до 3 т.

Балки с перекрестными дощатыми стенками на гвоздях имеют двутавровое сечение и состоят из двух поясов, двойной стенки и ребер жесткости из брусков.

Такими балками пере­крывают пролеты от 9 до 15 м.

Клееные балки с фанерными стенками имеют двутавровое или ко­робчатое сечение; применяют их для перекрытия проле­тов до 18 м. Балки могут иметь волнистые фанерные стенки.

В местах стыков фанеры, а также через 1/8-1/10 пролета в балках двутаврового сечения ставят вертикальные ребра жесткос­ти из брусков.

Такие балки по сравнению с другими типа­ми менее трудоемки в изго­товлении и на них меньше рас­ходуется древесины.




Деревянные балки покрытий:

а - односкатная; б - двухскатная; в - двускатная ломанного очертания



Деревянная балка с дощатой перекрестной стенкой



Деревянная балка клееная с одной или двумя фанерными стенками



Деревянные фермы применяют для перекрытия пролетов от 12 до 24 м. Наи­более распространены деревометаллические фермы, в кото­рых сжатые элементы выпол­няют из древесины, а растя­нутые из стали.

По очертанию фермы разделяют на:

- сегмент­ные;

- многоугольные;

- трапецие­видные;

- треугольные.

Сегментные фермы, имею­щие длину 12-36 м, отлича­ются легкостью, малым чис­лом монтажных элементов и простой конструкцией узлов.

Верхний пояс ферм конструируют из клееных блоков криволинейного очертания, нижний - из стальных тяжей или уголков.

Решетку крепят к поясам болтами с помощью стальных пластинок.




Деревометаллическая сегментовая ферма покрытия



1 - элементы верхнего пояса; 2 - деревянные накладки; 3- болты;

4 - металлический вкладыш; 5 - узловой болт





1 - нижний пояс фермы; 2 - фасонки из полосовой стали; 3- монтажные болты;

4 - раскосы фермы



Многоугольными фермами перекрывают пролеты от 12 до 30 м.

Верхний пояс фермы собирают из брусьев длиной на две панели.

Треугольную решетку со стойками делают из брусьев, соединяют ее с поясами на болтах.

Усилия в решетках таких ферм срав­нительно невелики, что упрощает конструкцию узлов.





Деревометаллическая многоугольная ферма покрытия





1 - деревянная накладка; 2 - металлический вкладыш; 3- узловой болт;

4 - болты; 5 - металлические пластины-наконечники; 6 -раскосы; 7 - верхний пояс фермы



1 - металлические пластины; 2 - раскосы фермы; 3- болты;

4 - нижний пояс фермы



Из трапециевидных ферм и треугольных ферм лучшими технико-экономическими показа­телями отличается клееная ферма с растянутыми опорными раскосами.

Фермы применяют для перекрытия пролетов 12-30м.

Верхний пояс выполняют из досок, нижний (затяжку) - из уголков.

Панели верхнего пояса шарнирно соединены с металлической затяж­кой.

В фермах приняты треугольные решетки, усиленные стойками.





Трапецивидная деревометаллическая ферма покрытия




Деревометаллическая треугольная ферма покрытия



Верхний пояс ферм может быть клееным или из брусьев.

Нижний пояс делают из профильной или круглой стали.

Деревянные арки и рамы применяют реже по сравнению с балка­ми и фермами.

Несущие качества и жесткость деревянных конструк­ций можно повысить их армированием.

При коэффициенте армирования сечения 0,01-0,04 несущая способность и жесткость деревянных балок повышаются в 1,6-3,2 раза.

Кроме того, армированные деревянные конструкции легки, менее деформативны во времени, более надежны в эксплуатации; изготовлять их можно из низкосортной древесины.

Деревянные элементы армируют стальными стержнями или стеклопластиковой арматурой.

Соединяют стержни с древесиной эпоксидным клеем.

Армировать дерево более целесообразно внутри, так как арматура скрыта от воздействия среды производства.

Можно применять предварительно напряженные армодеревянные конструкции.







1 - верхний пояс фермы; 2 - металлический вкладыш; 3- деревянные накладки;

4 - болты; 5 - металлический наконечник; 6 - стойка фермы







1 - верхний пояс фермы; 2 - металлический вкладыш; 3- деревянные накладки;

4 - болты; 5 - металлический наконечник; 6 - раскос фермы; 7 - профиль



Армодеревянные конструкции, краткое описание

Армодеревянные конструкции (балки, фермы, арки и рамы) из­готовляют прямоугольного, таврового, двутаврового или коробчатого се­чений.

Клееные деревянные конструкции совершеннее конструкций сплош­ного сечения, так как склеивание повышает прочность и долговечность древесины и позволяет создавать разнообразные конструктивные фор­мы.





Армодеревянные клееные конструкции покрытий

а - балка; б - ферма; в - арка; г - рама



Панели-оболочки КЖС, описание конструкции, область применения

Панели-оболочки КЖС (крупноразмерные, железобетон­ные, сводчатые) предназначаются для покрытий промышленных, общественных, сельскохозяйственных и других зданий с пролетами 12, 18 и 24 м, а при необходимости и для покрытий зданий других пролетов.

Применение панелей КЖС предусматривается в покры­тиях однопролетных и многопролетных зданий с фонарями и без фонарей верхнего света, бескрановых, а также оборудованных мостовыми кранами грузоподъемностью до 30 т или подвесным транспортом, грузоподъемностью до 5 т.

Конструкция панели-оболочки типа КЖС  представляет собой короткий цилиндрический пологий предвари­тельно напряженный свод-оболочку  с двумя ребрами-диафрагмами сегментного очертания.

Высо­ту поперечного сечения панели в середине пролета принимают 1/20-1/15l0 в зависимости от величины нагруз­ки и пролета.

Очертание верхней поверхности   оболоч­ки - по квадратной параболе,    минимальная   толщина 30 мм.

Диафрагмы проектируют облегченными с верти­кальными ребрами жесткости.

Минимальная   толщина стенки диафрагмы в пролете 40 мм,  а вблизи опоры 50 мм.

Сопряжение оболочки с диафрагмами выполняют с устройством пологих вутов, уклон 1=1/5.

Основная рабочая напрягаемая арматура распола­гается в нижней утолщенной зоне диафрагм.

Эта арма­тура принимается в основном из стержневой сваривае­мой стали (одного или двух вплотную расположенных стержней в каждом ребре).

В опорных узлах панели предусматривают сталь­ные анкерные детали, обеспечивающие надежное за­крепление рабочей арматуры в бетоне, выполняющей роль затяжки сводчатой конструкции.

Оболочку армируют по расчету сетками рулонного типа.

Диафрагмы армируют сварными каркасами только в приопорных зонах, а в средней части стержнями-подвесками, расположен­ными в вертикальных ребрах.

Панели типа КЖС проектируют из бетона    классов    по    прочности на сжатие В25-В50.

Конструкция панелей позволяет устраивать в оболочке технологические отверстия   диаметром 400-1450 мм, а также прямоугольные отверстия для устройства светоаэрационных или зенитных фонарей размером 2,5х6 или 2,5х9 м.

По контуру отверстия оболочку усиливают утолщением с армированием по расчету.






Панель оболочка КЖС







1 - панель оболочка КЖС; 2 - продольная балка; 3- анкер;

4 - монтажная сварка; 5 - заводская сварка; 6 - листовой шарнир; 7 - закладная деталь балки


Новый сервис - Строительные калькуляторы online


Фермы, колонны, связи и их элементы

Металлические фермы


Металлическая ферма - система стержней, соединенных между собой в узлах и составляющих геометрически неизменяемые металлоконструкции. Основные составляющие металлических ферм - пояса, образующие контур фермы, и решетка, состоящая из раскосов и стоек.

По характеру очертания внешнего контура выделяются параллельные пояса, ломаные пояса, полигональные пояса, треугольные пояса. Существуют также несколько типов решетки металлической фермы - треугольная, раскосная, полураскосная, ромбическая. Тип опирания этих металлоизделий бывает балочным, арочным, консольным, балочно-консольным. И, наконец, выделяют несколько видов металлических ферм по назначению: стропильные, мостовые, крановые, башенные.

Металлические фермы используются для сооружения кровли промышленных, торговых и складских сооружений. Такие объекты характеризуются большой шириной пролетов и сложным характером нагрузок действующих на фермы и балки. Металлоемкость конструкции при больших пролетах меньше металлоемкости сплошных балок. Наш завод металлоконструкций производит металлические фермы разных видов и размеров. Также мы занимаемся конструированием ферм по чертежам и расчётам заказчика.



Металлические колонны

Колонна - неотъемлемая часть многих металлоконструкций, служит для передачи нагрузки от вышерасположенных конструкций через фундаменты на грунт. Колонны делятся на два вида: основные и вспомогательные.

Основные колонны рассчитаны на то, чтобы выдерживать основную нагрузку, поэтому их сечение больше, чем у вспомогательных колонн. Колонна - металлоизделие, состоящее из трёх частей: стержня (основной несущий элемент), оголовка и базы (башмака). Колонна металлическая - это (столб, стояк, подставка, подпорка) строительная несущая конструкция, устанавливаемая вертикально, чаще всего служащее опорой фронтонов или внутренних частей зданий.  Металлические колонны, объединенные металлическими балками, образуют надежный каркас здания, к которому примыкают перегородки, облицованные утеплителем и другими строительными материалами.

Стропильные балки железобетонные и деревянные: монтаж и усиление

Все скатные крыши имеют свою стропильную систему. Уклон скатов выбирается исходя из климатических условий  данного региона, желания застройщика иметь мансардное помещение, вида кровельного покрытия и прочих факторов.

Использование готовых  стропильных балок вместо стропильной системы, изготавливаемой на месте,  часто ускоряет весь процесс возведения здания. К тому же стропильные балки решают проблему больших пролетов, когда нет возможности использовать стропильные ноги , без риска нарушить прочность конструкции крыши.

Конструкция  и виды стропильных балок

Стропильные балки, как и все элементы стропильной системы,  могут изготавливаться из дерева, металла и железобетона. Но если деревянные балки можно изготовить непосредственно на месте, то железобетонные и металлические только в заводских условиях. В зависимости от профиля балки подразделяются на:

  • односкатные с верхним и нижним поясами, расположенными параллельно друг другу;
  • балки  трапециевидные двускатные;
  • с верхним поясом ломаного или криволинейного вида.

Стропильные балки не что иное, как разновидность ферм. Они используются , когда нужно перекрыть большие пространства  здания, без внутренних несущих стен или других опорных элементов.

А — балка двускатная решетчатая, Б — стропильная балка с горизонтальными поясами

Состоят стропильные балки из  верхнего и нижнего   бруса, которые называются верхним и нижним поясом,  соединенных системой вертикальных стоек и подкосов, расположенных под разными углами. Конкретное расположение стоек, подкосов, расстояние между верхним и нижним поясом определяется  при проектировании здания специалистами проектировщиками. Для правильного расчета во внимание берется функциональность балок, общие нагрузки, которые зависят от многих  факторов.

Односкатные балки используются, как правило, для устройства односкатных крыш жилых и промышленных зданий (пристройки, гаражи и т. п.). Стропильные балки опираются на мауэрлаты и подстропильные балки, называемые прогонами.

Материалы для изготовления подстропильных ферм

Железобетонные стропильные балки используются для перекрытия пролетов разной длины, но не более 24 метров. Пролеты длиной больше 24 м перекрываются железобетонными фермами, имеющими решетчатую конструкцию.

Чаще всего такие пролеты имеют промышленные здания и сооружения, гражданские.  По железобетонным балкам могут устраиваться рельсовые пути для движения мостовых кранов, кран-балок, поэтому их расчет должен вестись только инженерами специалистами. Кроме промышленных и гражданских сооружений железобетонные фермы используются для строительства железнодорожных и автомобильных мостов, пешеходных виадуков и пр.

Короткие балки длиной до 6 м применяются для устройства покрытий пристроек, 12-метровые балки используются как ригели для последующего монтажа по ним плит покрытий или перекрытий.

Железобетонные балки имеют большой вес и для их монтажа необходимо использовать подъемную технику (автокраны, краны башенные).

Деревянные стропильные балки и фермы изготавливаются  из цельного дерева, но могут быть из клееной древесины, которая мало в чем уступает по прочности цельному дереву.

В двутавровых балках по новым технологиям в качестве поперечных и угловых стоек используется сплошные листы прессованных древесных материалов. Деревянные стропильные фермы опираются на несущие стены, передавая им нагрузки от веса кровли, свой собственный вес и вес снегового покрова.

Деревянные фермы представляют собой треугольные конструкции, в которых все внутренние элементы  жестко связанные  между собой системой подкосов, распорок, ригелей. В заводских условиях строительные деревянные фермы выпускаются скрепленные  металлическими  гвоздевыми пластинами   пластинами, которые устанавливаются с двух сторон на узле соединения деталей  стропильной фермы.

Стропильные и подстропильные балки и фермы могут соединяться способом «паз – шип» или с применением скоб и  гвоздей. Но по мере высыхания  дерева такие соединения снижают прочность конструкций. Поэтому часто в стропильных  фермах  и балках применяют болтовое соединение, хотя и это соединение может несколько ослабить стропильные конструкции.

Для перекрытия пролетов длиной до 9 метров используются двутавровые балки, изготовленные по новым технологиям.

На деревянные стены потолочные балки укладываются  с помощью врубок, устраиваемых на  верхнем венце. Рекомендуется  делать  глухую врубку, чтобы торец балки был скрыт от воздействия атмосферных осадков. Размер и  шаг, с которым располагаются балки, рассчитываются исходя из предполагаемых нагрузок на потолок дома.

При монтаже стропильных балок соблюдается минимальный размер шага  -0,5 м. После этого начинают установку стропильных ферм, которые могут собираться на земле или непосредственно на крыше.

На земле собирают ферму в том случае, когда её размеры  дают возможность нескольким рабочим поднять ферму на крышу без применения механизмов. Стропильные фермы, изготавливаемые из деревянных элементов большого сечения и размеров, собирают обычно на крыше. Такие тяжелые конструкции можно собирать и на земле, если существует возможность поднятия их на высоту крыши краном.

Сборка стропильных ферм на земле

Прежде чем начать сборку ферм, необходимо изготовить шаблон, по которому будут собираться все фермы. Это делается в том случае, когда крыша имеет правильные геометрические размеры. Из двух досок, соединенных на одном конце гвоздем, получаем конструкцию, напоминающую ножницы. Далее  эти ножницы ставим на мауэрлат, таким образом, чтобы получить требуемый угол скатов крыши.

 Получившийся угол нужно зафиксировать, прибив поперечную перекладину. Получившийся шаблон устанавливаем на потолочные балки или на мауэрлат, и отмечаем карандашом места, где нужно сделать запил.

Шаблон проще изготавливать из доски сечением 20х100мм, перекладину для надежности закрепляют саморезами.

  • Для изготовления стропил берется доска сечением 50х150мм из древесины хвойных пород, высушенной до уровня влажности не более 20%.
  • Приложив шаблон к стропильным ногам, делается стропильная ферма нужных размеров и с готовыми  запилами.
  • Сделанные две фермы поднимают на крышу и устанавливают  на торцах дома, строго выверяя по вертикали. Для этого используют отвес или строительный уровень. Закрепляют  их временными подкосами, которые соединяют фермы с потолочными балками, или мауэрлатом.
  • После этого между крайними стропильными фермами натягивается шнур, по которому будут устанавливаться все остальные стропильные конструкции.
  • Поперечные ригели на стропильных фермах прибивают на расстоянии 50 см от конька.
  • Промежуточные стропильные конструкции устанавливаются с шагом, выбранным для данной крыши. Если требуется усиление стропил, устанавливаются дополнительные элементы в виде подкосов, распорок, стоек.

Стропильные фермы соединяются друг с другом при помощи временных поперечных  досок. После того, как  все стропильные фермы будут установлены и выверены по горизонтали и вертикали, на них укладывают обрешетку или пароизоляцию (если того требует проект).

Также советуем посмотреть:


Фермы Пояса — Типы сечения

Фиг. 6. Схема крановой фермы (а) и типы сечений поясов, раскосов и стоек ферм (d).

Типы сечений сжатых поясов лёгких сварных ферм изображены на фиг. 65. Сечения на фиг. 65, а — д применяют преимущественно в фермах лёгкого типа, например, стропильных на фиг. 65, е — в фермах крановых на фиг. 65, ж. 3, и, к — в фермах, работающих под тяжёлыми нагрузками.  [c.880]

Типы сечений сжатых поясов клёпаных ферм представлены на фиг 66. Наиболее употребительно сечение тавровое — из двух равнобоких уголков гх = 0,ЗЛ Гу — 0,36Л) и неравнобоких уголков (Гх Гу = 0,ЗЛ). Эксцентриситет е в положении элемента, т. е. расстояние от фактической оси стержня до геометри-  [c.880]

Типы сечений растянутых поясов клёпаных ферм те же, что для сжатых. Условия прочности сечения  [c.881]

Нормальная схема крановых ферм и типы сечений верхних и нижних поясов, раскосов  [c. 831]

Типы сечений, применяемые для верхних и нижних поясов главных ферм, раскосов и стоек, показаны соответственно на фиг. 10, а,  [c.835]

У кранов мостового типа трещины могут быть в нижних (растянутых) поясах ферм, в местах перехода пояса от одного сечения к другому, в местах сопряжения ферм с концевыми балками, в сварных швах.  [c.586]

Типы сечений, применяемых для поясов, показаны на фиг. 28. Сечения по типу фиг. 28, б, г, е, з, и, к, л, н, п используют для поясов сварных ферм, по типу фиг. 28, в, д, ж, к, л, м, о, р — для клёпаных.  [c.930]

В фермах с большими пролетами, рассчитанных под тяжелые нагрузки (например, в мостовых), поперечные сечения пояса иногда меняются от панели к панели, и сечение подбирается отдельно для каждой панели. Так поступают всегда, когда длина панелей значительна, например, превышает 6— 8 В крановых фермах средней и малой, грузоподъемности, в стропильных фермах и других типах легких ферм сечения поясов часто остаются неизменными по длине.[c.451]

В фермах больших пролетов, рассчитанных под тяжелые нагрузки, например в мостовых, поперечные сечения пояса нередко меняются от панели к панели и сечение подбирается отдельно для каждой панели. Так поступают всегда, когда длина панелей значитель- а, например превышает 6—8 м. В крановых мостах средней и малой грузоподъемности, в стропильных фермах и других типах легких ферм сечения поясов часто остаются неизменными по длине иногда их меняют один раз. Следует иметь в виду, что перемена сечения не должна изменять значительным образом положения центра тяжести, так как возникает эксцентрицитет (фиг. 207). Пос-  [c.384]

По типу сечений подкрановые балки бывают сплошные— прокатные из двутавра, усиленного листами или уголками (рис 6.3 а -и б), составные сварные из трех листов (рис 6.3, в) или клепаные из листов и уголков (рис. 6.3, г, й) сквозные — комбинированные системы с жестким верхним поясом в виде шпренгель-ных балок или ферм (рис. 6.3,е к ж). .  [c.187]


Рис. 11.3. Типы сечений поясов ферм а—о — сварные п—ц — клепаные
Этот тип узлов весьма распространён в фермах, имеющих сечение поясов из двух раздвинутых элементов уголков или швеллеров.  [c.884]

Поперечное сечение моста рамного типа состоит из (рис. 3.52, а) одностенчатой главной балки /, решетчатой вспомогательной фермы 2, горизонтальной балки 3, одновременно являющейся верхним поясом балки 1, горизонтальной балки в плоскости насти та 4, которая может совпадать с нижни поясом ба.1ки 1. Поперечные рамы связывают все балки в пространственную систему, которая по концам присоединена к концевым балкам. Горизонтальные балки 3 и верхние пояса концевых балок образуют горизонтальную раму. Расчетные нагрузки и их комбинации приведены в табл. 3.43.  [c. 315]

Типы поперечных сечений растянутых поясов приведены на фиг. 206, к — р. Конструкции сечений нижних поясов зависят от выбранных ранее конструкций верхних поясов. Сечения в форме уголка (фиг. 206, к) применяются для слабонагруженных и ненагруженных элементов. Сечения в фор.ме двух уголков и тавра (фиг. 206, л) очень распространены в стропильных и крановых фермах.  [c.384]

В фермах типа арка с затяжкой необходимо принять меры по обеспечению устойчивости нижнего пояса в процессе предварительного напряжения. Предварительное напряжение можно осуществлять следующим образом в проектном положении на земле после укрупнительной сборки монтажного блока из двух спаренных ферм или применяя пространственные системы ферм, например треугольного сечения.  [c.204]

Подбор сечения раскосов и стоек. Типы поперечных сечений раскосов и стоек приведены на рис. 18-3, с—ч. Уголки применяют тогда, когда элементы поясов сконструированы тоже из уголков парные уголки с зазором (рис. 18-3, г) применяют весьма часто в фермах, работающих под легкими и средними нагрузками сечения элементов, приведенные на рис. 18-3, г/ и ф, могут быть рекомендованы для сжатых элементов на рис. 18-3, л и ц приведены сечения стержней, которые применяют частб, если пояса имеют двустенчатые сечения на рис. 18-3,4 приведены конструкции раскосов и стоек мостовых ферм.  [c.452]

Подбор сечений сжатых поясов. Типы сечения сжатых поясов изображены на фиг. 206, а — и. Сечения в форме уголков (фиг. 206, а) применяются в очень слабо нагруженных фермах или в нерабочих элементах. Сечения в форме двух уголков (фиг. 206, б) проектируются часто в фермах с небольшими усилиями (в легких стропильных фермах, мачтах). Замкнутые сечения (фиг. 206, в) целесообразны в тонкостенных конструкциях для повышения сопротивления кручению. Они иногда применяются в авиационных конструкциях. Сечения, приведенные на фиг. 206, г, д, часто встречаются в крановых фермах, в которых верхние пояса, помимо силы сжатия, Испытывают изгибающие моменты. На фиг. 206, в, ж приведены, двухстенчатые конструкции, которые применяются при средних и больших усилиях (в стропильных и крановых фермах). Конструкция, представленная на фиг. 206, з, широко применяется в мостовых пролетных строениях. Трубчатая конструкция, приведенная на фиг. 206, и, рациональна в отношении требований прочности, но неэкономична. Указанные на фиг. 206, а — и конструкции  [c.381]

Подбор сечения раскосов и стоек. Типы поперечных сечений раскосов и стоек приведены на фиг. 206, с — ш. Уголки применяются, когда элементы поясов сконструированы тоже из уголков парные уголми с зазором (фиг. 206, т) применяются весьма часто в фермах, работающих под легкими и средними нагрузками сечения элементов, пр1иведенные на фиг. 206, у, ф, могут применяться в сжатых элементах на фиг. 206, х, ч приведены сечения элементов, которые применяются весьма часто, если пояса имеют двухстенчатые сечения на фиг. 206, ш приведены сечения элементов, которые широко применяются в мостовых фв рмах.  [c.385]


На рис. 11.3 приведены характерные типы сечений верхних и нижних поясов ферм. Для сварных ферм реко1меидуются сечения а, б, в, д, е, ж, з, для клепаных— п, р, с, т. Наиболее целесообразными из двустенчатых сечений следует считать Н-образные симметрич-яые составные сечения (б, [c.268]

Инженеры разрабатывали все новые типы ферм, которые назывались их именами, так как каждое изменение формы очертания фермы, расположения и числа элементов решетки в них приводило к разным несущим характеристикам. Поскольку в то время в отсутствие общей теории стержневых конструкций характер изменений не мог быть оценен, каждое изменение фермы понималось как создание ферм нового типа. Основным вопросом развития сквозных конструкций, как было замечено выше в отношении ферм Шведлера, был вопрос оптимального использования несущих элементов, т. е. экономии материала и создания достаточной жесткости при действии на фермы сравнительно больших подвижных нагрузок от тяжелых локомотивов. Вехами этого развития из множества разработанных типов стержневых систем являются фермы Паули, или рыбкообразные фермы, и фермы полупараболического очертания. Инженер Ф. Паули (1802—1883) разработал фермы с верхним и нижним поясами, изогнутыми по форме параболы, с пересекающимися диагональными раскосами и приподнятым железнодорожным полотном (рис. 274). В идеальном виде эта конструкция была реализована в 1857 г. при строительстве моста пролетом 52 м через р, Изар в Гроссеселое. Кривизна поясов задавалась таким образом, что при равномерно распределенной по всему пролету нагрузке поперечное сечение верхнего пояса по всей длине пролета использовалось полностью. Перекрестные раскосы могли работать только на растяжение, возникающее при действии подвижной нагрузки.  [c.139]

ИХ конструкции были лишь простыми подражаниями применявшимся в то время типам деревянных ферм. Будучи в Вашингтоне, он посетил завод Райдера (Rider), где в то время изготовлялись части мостов системы самого Райдера, закрепленной за ним патентом. Автор отмечает, что американский изобретатель был, казалось, полностью удовлетворен денежным результатом своего изобретения и не помышлял о дальнейших усовершенствованиях своей конструкции. Главным дефектом моста Райдера, в оценке Кульмана, было отсутствие достаточной жесткости его верхнего сжатого пояса при открытом типе моста. В связи с этим недостатком верхний пояс в некоторых из этих мостов выпучивался, и Кульман описывает одну такую аварию, последствия которой он имел возможность исследовать. По мнению Кульмана, ферма Уиппла гораздо лучше в отношении устойчивости, поскольку верхний сжатый пояс в ней обладает надлежащей жесткостью в горизонтальной плоскости. Особенно резкий тон приобретает критика Кульмана, когда дело доходит до железных решетчатых ферм, подобных деревянным фермам Тауна (рис. 101) он утверждает, что плоские тонкостенные сжатые элементы этой системы не способны противостоять сжимающим силам и поэтому испытывают поперечное выпучивание. В отношении упругой устойчивости они оказываются более слабыми, чем деревянные элементы мостов Тауна, поскольку в случае применения дерева сечениям их придается гораздо большая толщина. Он утверждает также, что введение вертикальных ребер жесткости вредно, и показывает, что такие элементы полностью изменяют условия, в которых работает решетчатая система. Кульман высказывается против применения решетчатых ферм в Германии.  [c.234]

Противовесная консоль представляет собой тре.хгранную ферму, на которой установлены две лрузовые лебедки и плиты противовеса. Стрела крана балочного типа, состоящая из двух секций и поддерживаемая двумя канатными расчалами, имеет треугольное сечение. Верхний пояс стрелы, раскосы и связи изготовлены из труб, нижние пояса из угольников. Перемещение грузовой тележки вдоль стрелы осуществляют при помощи лебедки, расположенной на опорной части стрелы.  [c.77]

В процессе эксплуатации грузоподъемных кранов в отдельных элементах и узлах металлоконструкций возникают отклонения от первоначальной формы (непрямолинейность, неплоскост-ность), превышаж)щие допустимые, указалные в заводских инструкциях и другой нормативной документации. Для мостовых и козловых кранов характерно появление отрицательного строительного подъема (прогиба). Причина его возникновения — расположение пояса балки (фермы), на который опираются подте-лежечные рельсы, ниже опор пролетного строения. Отрицательный прогиб возможен также на кранах других типов. Уменьшение первоначального строительного подъема и появление отрицательного прогиба происходит постепенно в течение всего срока эксплуатации кранов. Отрицательный прогиб обусловлен рядом факторов конструктивным исполнением металлоконструкций, типом крана, температурой, состоянием крановых путей и особенно режимом работы крана. При длительной эксплуатации стреловых самоходных и башенных кранов наблюдаются увеличение прогиба, искажение геометрических размеров поперечного сечения (погнутость, вмятины) и другие деформации металлоконструкций, наиболее опасной из которых является кривизна сжатых элементов и как следствие — резкое снижение их устойчивости. Общую кривизну стрелы (гуська) выявляют, как правило, путем инструментальных замеров.  [c.57]

Подбор сечений сжатых поясов. Типы поперечного сечения сжатых поясов, имеющие наибольшее распространение, приведены на рис. 18-3, а—и. Сечения в форме уголков (рис. 18-3, а) применяют в слабо нагруженных фермах или в нерабочих элементах. Сечения в форме двух уголков (рис. 18-3,6) проектируют часто в фермах с небольшими усилиями (в легких стропильных фермах, мачтах). Замкнутые сечения (рис. 18-3, в) целесообразны в тонкостенных конструкциях и в конструкциях, где требуется повышенное сопротивление кручению. Их иногда применяют в авиационных конструкциях. Сечения, приведенные на рис. 18-3, г, д. встречаются в крановых фермах, в которых верхние пояса, помимо силы сжатия, испытывают изгибающие моменты. На рис. 18-3, е, ж приведены дву-стенчатые конструкции, которые применяют при средних и больших усилиях (в стропильных и крановых фермах). Конструкцию, представленную на рис. 18-3, з, применяют в мостовых пролетных строениях. Трубчатая конструкция, приведенная на рис. 18-3, ы рациональна в отношении требований прочности и экономична. Возможно применение и других видов конструкций, если это оправдывается требованиями рационального конструирования и экономичности.  [c.449]


Типы поперечных сечений растянутых поясов приведены на рис. 18-3,/с—р. Поперечные сечения нижних поясов зависят от выбранных ранее сечений верхних поясов. Сечения в форме уголка (рис. 18-3, к) применяют для слабонагруженных и ненагру-женных элемейтов. Сечения в форме двух уголков и тавра (рис. 18-3, л и м) распространены в стропильных и крановых фермах. Конструкции, приведенные на рис. 18-3, н—р.— дву-стенчатые, их применяют тогда, когда сечения верхних поясов ферм составлены из двух стенок. Н-образные профили (рис. 18-3,/ ) распространены в пролетных строениях мостов.  [c.452]

Примеры конструкций узлов ферм без косынок приведены на фиг. 208. На фиг. 208, б, в приведены конструкции, у которых нижние пояса и раскосы имеют двухстенчатые сечения, что позволяет весьма компактно соединять элементы в узле. На фиг. 208, г, д показаны узлы из трубчатых элементов. В легких фермах двухстенчатые сечения обычно не применяются вследствие их неэкономичности. Сечения этого типа требуют постановки соединительных планок и менее удобны в сборке.  [c.388]

Из алюминиевых сплавов изготовляют мостовые металлоконструкции следующих типов двухбалочные закрытого типа с решетчатыми главной и вспомогательной фермами (рис. 8.19, а), двухбалочные с главными балками коробчатого сечения, двухбалочные с главньши балками шпренгельного типа (рис. 8.19, б), однобалочные (рис. 8.19, е). У крана грузоподъемностью 5 т первого типа (ГИИ Проектстальконструкция ) главные балки выполнены в виде трехплоскостной фермы, нижние пояса и распоясная решетка которых выполнены из труб, а верхний пояс — из широкополочного двутавра. В кране такой же грузоподъемности второго типа (ВНИИПТМАШ) главная балка состоит из балкн жесткости и шпренгеля, включающего затяжку и вертикальные стойки. Балка жесткости, воспринимающая нагрузки от ходовых колес тележки, работает на поперечный изгиб и продольное усилие. Элементы шпренгеля — затяжка и стойки — испытывают лишь продольные (осевые) усилия.  [c.224]


Железобетонные балки и фермы.Особенности перекрытий.

Железобетонные балки и фермы являются в ряде случаев единственным видом конструкций для обеспечения перекрытия при пролётах, превышающих 18 метров. Опорами таких перекрытий, как правило, служат колонны жби. Они не только выполняют функцию основного каркаса здания, но и служат дополнительным декоративным элементом. Применяемая при этом система креплений, это специальное крепёжное приспособление, которое осуществляет надёжное и прочное соединение колонны с балкой-фермой. Балки-фермы по своей конструкции изготавливаются с подкосами и без них. Железобетонные балки и фермы являются конструкциями для устройства перекрытий различных зданий со значительными пролётами. Обычно это промышленные или хозяйственные постройки.

Преимущества

Характерной особенностью несущих балок-ферм является способность воспринимать не только значительные несущие нагрузки от перекрытий, но также и динамические нагрузки. Помимо этого, железобетонные балки и фермы обладают высокой стойкостью к агрессивным средам, по сравнению с балками из металлоконструкций. Это даёт возможность применять их на предприятиях с повышенной влажностью или другими неблагоприятными условиями.

Изготовление

Балки-фермы изготавливаются, как правило, из преднапряженного железобетона, при котором армирование осуществляется арматурой с предварительным напряжением. Бетон для изготовления балок и ферм применяется только высоких марок класса прочности на сжатие от В25 до ВЗО. Пролёты балок-ферм выпускаются 18 м и 24 м. Обычная ширина верхнего пояса 25 — 30 см. Высота ферм зависит от расчётной нагрузки и может достигать 3 метров. Балки-фермы, благодаря арочной форме, способны выдерживать значительно большие нагрузки при меньшем весе, в отличие от стандартных двускатных железобетонных балок.

Маркировка

Балки-фермы имеют соответствующую маркировку, с указанием основных их характеристик. К примеру маркировка ФБ 24У-11П обозначает:

  • ФБ — ферменная балка
  • 24— длина балки в метрах
  • У — тип опалубки
  • 11 — номер, характеризующий несущую способность
  • П — предварительно напряженное армирование

Особенности конструкции

Железобетонные балки и фермы образуют крепкий и надёжный каркас с очертаниями крыши и особенностями перекрытия. В сложную структуру данных железобетонных конструкций входит большое число армированных элементов и стали. Это придёт ей устойчивость, прочность, жёсткость и надёжность. Несущие конструкции ферм должны обеспечить устойчивость зданию в экстремальных условиях. Помимо стандартных балок и ферм возможно изготовление железобетонных конструкций по индивидуальным заказам.

Подборка для Вас

Ремонт колонн, подкрановых балок и ферм в Минске и Беларуси

2 февраля 2021 19:33

// Ремонт и восстановление бетона

Ремонт колонн


Виды разрушений:

  • Трещины и сколы на поверхности бетонной конструкции
  • Нарушение защитного бетонного слоя
  • Оголение и коррозия арматуры
  • Непроформовка бетона, раковины

Причины возникновения:

  • Механические воздействия (удар тяжелого транспорта при совершении маневра в цеху, вибрации от навесного оборудования, например, мостовой кран)
  • Увеличение нагрузки на конструкцию сверх предусмотренной проектом
  • Электрохимические воздействия (карбонизация бетона от взаимодействия углекислого газа с влагой, насыщающей тело бетонной конструкции)
  • Неравномерное заполнение опалубки бетонной смесью при укладке

Системное решение:

  • Для неконструкционного ремонта, финишной отделки и устранения мелких дефектов применяются безусадочные быстротвердеющие смеси тиксотропного типа, содержащие полимерную фибру MasterEmaco  N 5100 толщиной нанесения от 0,5 до 7 мм и MasterEmaco N 900 толщиной нанесения от 3 до 20 мм.
  • Для защиты арматуры от коррозии применяется материал MasterEmaco P 5000 AP. Данный состав наносится на поверхность арматуры перед началом производства работ по конструкционному ремонту. Состав имеет двойное действие: с одной стороны, восстанавливает высокую щелочность среды, и таким образом пассивирует стальную арматуру, а с другой стороны, активно действующие ингибиторы долговременно защищают арматуру. Кроме того, материал может использоваться в качестве универсального адгезионного состава для ремонтных материалов серии MasterEmaco (за исключением серии MasterEmaco T).
    Так же для защиты различных типов железобетона: монолитного, сборного, с предварительным напряжением и натяжением арматуры применяется материал MasterProtect 8500 CI, наносимый на бетонную поверхность конструкции.
  • Для конструкционного ремонта необходимо использовать ремонтные составы, исключающие усадку и имеющие высокую адгезию к восстанавливаемой поверхности — не мене 2 МПа, а также высокие физико-механические характеристики. Это необходимо для полного включения в работу конструкции восстановленного участка и достижения хорошей устойчивости при воздействии динамических нагрузок. Тиксотропные свойства материалов позволяют производить работы без использования опалубки. Это такие материалы, как безусадочные смеси тиксотропного типа, содержащие полимерную фибру, MasterEmaco S 5400 (толщина нанесения 5–50 мм), MasterEmaco S 488 (толщина нанесения 20–40 мм), для ремонта при отрицательных температурах MasterEmaco T 1100 TIX (толщина нанесения 10–100 мм).

Ремонт подкрановых балок


Виды разрушений:

  • Трещины
  • Разрушение защитного слоя бетона, оголение и коррозия арматуры в растянутой зоне балки
  • Отслоение бетона в сжатой зоне балки

Причины возникновения:

  • Брак при изготовлении
  • Механические воздействия, вибрация от кранового оборудования
  • Увеличение нагрузки на конструкцию сверх нормативной
  • Карбонизация бетона
  • Ударное или динамическое воздействие на конструкцию

Системное решение:

  • Для восстановления защитного слоя и конструкционного ремонта с применением опалубки используются высокопрочные безусадочные смеси наливного типа. MasterEmaco S 540 FR содержит полимерную и жесткую стальную латунизированную фибру, толщина укладки от 20 до 60 мм. Также для ремонта можно использовать наливной состав MasterEmaco S 488 PG, содержащий полимерную фибру, предназначенный для конструкционного ремонта бетона и железобетона, толщина укладки от 20 до 40 мм.
  • MasterEmaco S 540 FR применяется без дополнительного армирования. Отличительной особенностью данной смеси является наличие в ней стальной латунизированной фибры, сдерживающей распространение трещин. Благодаря ей материал обладает высокой прочностью на изгиб, высокой стойкостью к динамическим воздействиям и имеет высокую усталостную прочность. Состав MasterEmaco S 540 FR используется при ремонте элементов, требующих многонаправленного армирования, во всех конструкциях, подверженных ударным и динамическим нагрузкам, так как он обеспечивает несущую способность конструкций даже после того, как образовались трещины.
  • MasterEmaco S 488 PG применяется для ремонта железобетонных элементов конструкции при статических и динамических нагрузках, для ремонта механических цехов, особенно в среде, содержащей минеральные масла, смазки, для омоноличивания стыков сборных бетонных конструкций.
  • Для защиты поверхности бетона в зависимости от типа и степени агрессивного воздействия необходимо использовать покрытия или гидрофобные пропитки серии MasterSeal.

Ремонт ферм

Виды разрушений:

  • Шелушение и образование волосяных трещин на поверхности защитного слоя бетона
  • Разрушение защитного слоя бетона
  • Коррозия арматурного каркаса
  • Уменьшение или потеря несущей способности

Причины возникновения:

  • Брак при изготовлении конструкции
  • Следы протечек на поверхности конструкции, насыщение конструкции влагой
  • Карбонизация бетона
  • Разрушения бетона от агрессивных воздействий
  • Увеличение нагрузок сверх нормативной (снеговая нагрузка, крановое оборудование)

Системное решение:

  • Для восстановления защитного слоя и геометрии конструкции без применения опалубки применяются высокопрочные безусадочные смеси тиксотропного типа, содержащие полимерную фибру: MasterEmaco S 5400, толщина нанесения от 5 до 50 мм. MasterEmaco S 488, толщина нанесения от 20 до 40 мм, а также состав MasterEmaco S 560 FR, содержащий полимерную и гибкую металлическую хром-никелевую фибру (толщина нанесения от 20 до 60 мм), использующийся при коррозии арматуры до 15%.
  • Для защиты арматуры от коррозии применяется материал MasterEmaco P 5000AP. Данный состав наносится на поверхность арматуры перед началом производства работ по конструкционному ремонту. Состав имеет двойное действие: с одной стороны вновь восстанавливает высокую щёлочность, и таким образом пассивирует стальную арматуру, а с другой стороны,активно действующие ингибиторы долговременно защищают арматуру. Кроме того, материал может использоваться в качестве универсального адгезионного состава для ремонтных материалов серии MasterEmaco.
  • Для восстановления и усиления несущей способности без дополнительного армирования, собственной массы и нагрузки на низлежащие конструкции применяется материалы системы MasterBrace. Система является комплексной и включает: MasterBrace P 3500 — грунтовка для создания прочного сцепления с основанием, MasterBrace 1406 — тиксотропная шпатлевка на основе двухкомпонентной эпоксидной смолы для выравнивания поверхности, MasterBrace 4500/ADH 4000 — высокопрочный клей для холстов/ламелей, MasterBrace Fib/Lam — холсты/ламели для восстановления несущей способности и/или усиления конструкции, MasterProtect — защитные покрытия.
  • Композитные материалы изготавливаются в виде холстов и стержней, представляющих из себя однонаправленные волокна, встроенные в полимерную матрицу. Хостовые материалы могут использоваться для усиления строительных конструкций любой формы и, благодаря своей гибкости, полностью повторять их очертания, а малая толщина позволяет устанавливать их в двух взаимоперпендикулярных направлениях, повышая несущую способность.

5 типов ферм для деревянных каркасных домов

Этот деревянный дом построен с использованием фермы с королевской стойкой, одного из наиболее распространенных типов ферм, используемых в строительстве деревянных каркасов.


Фермы. Без них у вас буквально не было бы крыши над головой. Важный элемент любого дома, фермы не только поддерживают ваш потолок, они представляют архитектурный интерес внутри и открывают простор вашей большой комнаты - независимо от того, напоминает ли ваш деревянный каркас величественный собор или такой же уютный, как коттедж.
В отличие от большинства современных домов из палки, деревянные фермы часто обнажены, что усиливает ощущение пространства и объема внутри. Потолок с деревянным каркасом может быть на линии крыши, а не привязан к основанию нижней балки фермы, и благодаря этой гибкости отдельные комнаты могут иметь разную высоту потолка. Однако недавно обретенная высота потолка и архитектурный интерес деревянной фермы часто означают, что инженер должен гарантировать, что эти красивые открытые фермы выдержат нагрузку на крышу.

Какого размера ферма вам нужна?

Согласно данным Гильдии строителей деревянных конструкций (некоммерческой членской организации, посвященной искусству и науке деревянного каркаса), чтобы определить пролет и масштаб деревянной фермы, инженер-строитель выполняет следующие четыре шага:

  1. Определите и количественно оцените нагрузки на конструкцию в соответствии с Международным кодексом жилищного строительства (в США)
  2. Выберите размеры стержней и материалы для деревянного каркаса
  3. Проверить, как здание будет вести себя под нагрузкой
  4. Уточните материалы и размеры элементов для достижения эффективных характеристик
После того, как фермы спроектированы и спроектированы в соответствии с вышеуказанными критериями, их предварительно обрезают в мастерской деревянного каркаса.Они могут быть собраны там или на месте, в зависимости от деревянного каркаса и ограничений участка. Современные фермы деревянного каркаса могут быть соединены с помощью открытых стальных пластин и кронштейнов или традиционным методом врезки и шипа, с использованием деревянных колышков для скрепления частей вместе вместо металлических креплений или гвоздей.

5 типов ферм:

В современных деревянных домах есть пять основных типов ферм: обычные, цапфы, цапфы, молотки и ножницы.

Общая ферма

Общая ферма , как следует из ее названия, ферма, наиболее часто встречающаяся в современных деревянных каркасах, прочная и доступная по цене.Это чистый дизайн, легко узнаваемый по тому, как нижняя горизонтальная балка (пояс) соединяется с двумя стропилами.

Ферма на стойке королевы

Ферма стойки королевы расширяет общую ферму за счет добавления двух стоек, разделяющих фронтон. Эти стойки известны как стойки королевы и хорошо подходят для привлечения внимания к окнам в большой комнате и увеличения прочности фермы

.

Ферма King Post

Ферма King Post Truss содержит единственную стойку в центре фронтона, известную как королевская стойка.Эта стойка разделяет фронтон на две части и часто включает две стойки с каждой стороны. Ферма королевского столба часто используется в сочетании с другими типами ферм; его смелый внешний вид может стать центральным элементом дизайна дома.

Ферма-молот

Ферма-молот Hammerbeam Truss одновременно впечатляющая и сложная, и с ее центром под открытым небом требует квалифицированного зрения и руки инженера, чтобы гарантировать ее структурную целостность. Большим преимуществом балки-молотка является то, что, поскольку у нее нет пояса (нижняя балка стяжки, встречающаяся в других стилях фермы), она может охватывать большое расстояние с более короткими кусками дерева.Это может быть огромным преимуществом, если вы строите дома из породы, у которой длинные прямые бревна не в большом количестве.

Ножничная ферма

Ножничная ферма представляет собой отход от остальных четырех, предлагая уникальный дизайн, в котором две балки проходят от нижней части одного стропила к верхней части противоположного стропила. Балки имеют выемки и соединяются вместе, чтобы создать гладкую поверхность и укрепить ферму.

Подробнее о типах ферм от

Timber Home Living :

20+ различных типов балок

Балка - это горизонтальный элемент, используемый в любой конструкции для передачи нагрузки на колонну или стену.

Функция балки

Основное назначение балки - выдерживать приложенную к ней внешнюю нагрузку и распределять ее по фундаменту через колонну. Горизонтальная балка несет только поперечную нагрузку, а наклонные балки несут как поперечную, так и осевую нагрузку.

Размеры поперечного сечения обычно разрабатываются в соответствии с требованиями, а ширина фиксируется в зависимости от толщины стенки. Глубина балки должна быть рассчитана таким образом, чтобы выдерживать прогибы в безопасных допустимых пределах.

Основное различие между балкой и колонной заключается в том, что балка выдерживает поперечную нагрузку, а колонна передает нагрузку сжатия на фундамент.

Типы балок в строительстве

Исходя из проектных требований, в строительстве бывает много типов балок. Это можно классифицировать.

  1. на основе нагрузок и опор
  2. На основе геометрии
  3. По форме поперечного сечения
  4. На основе условий равновесия
  5. На основе материала
  6. На основе методов строительства

на основе нагрузок и опор
  • Балка без опоры
  • Несущая балка
  • Балка навесная
  • Двойная консольная балка
  • Балка неразрезная
  • Балка консольная
  • Балка ферменная

Простая опорная балка - Это самый простой тип балки по конструкции.Он содержит одну концевую роликовую опору, а другой конец обеспечивает опору со штифтами. Таким образом, простая балка имеет опоры на обоих концах, но может свободно вращаться.

Неподвижная балка - Балка имеет опоры на обоих концах и препятствует вращению. Оба конца балки опираются либо на стену, либо на колонну.

Свисающая балка - Когда конец балки выходит за пределы опоры, это называется выступающей балкой.

Двойная Свисающая балка - Когда оба конца балки выходят за пределы опоры, это называется двойной выступающей балкой.

Сплошная балка - Сплошная балка обычно используется в многоэтажных зданиях с несколькими пролетами в перпендикулярных направлениях.

Балка этого типа имеет более двух опор. Один конец балки закреплен, а другой продолжится.

Консольная балка - Консольная балка закреплена одним концом, а другой конец свободен от опоры.

Консольные балки обычно используются для поддержки навеса или солнцезащитного навеса в больших пролетах здания.Консольные балки рассчитаны на максимальные моменты и силы сдвига, развиваемые в опорной секции, обычно в железобетонной колонне.

Ферменная балка - Балка, усиленная анкерными стержнями или изогнутыми элементами, соединенными вместе, известна как ферменная балка.

На основе геометрии

Прямая балка - Типичная балка, которую вы видите на строительной площадке. Поддерживается с двух концов и воспринимает изгибающий момент и усилие сдвига.

Изогнутая балка - Изогнутая балка, опирающаяся на два конца, несет изгибающий момент, поперечную силу и крутящую силу.

Коническая балка - Как показано на рисунке, это прямая балка. Но поперечное сечение одной стороны будет больше, чем другой. Это больше похоже на двутавровую балку.

в зависимости от формы поперечного сечения

Прямоугольная балка - Прямоугольные балки несут напряжение внизу и сжатие вверху.

Их поперечное сечение характеризует следующие балки. В основном они используются в производстве металлоконструкций и промышленных зданий.

Двутавр

Т-образная балка

C-образная балка

L-образная балка - Краевые балки, отлитые монолитно с плитами только с одной стороны выступа, обозначаются как L-образные балки. Крутильные и изгибающие моменты максимальны на опорных участках.

На основе условий равновесия
  • Статически определяемая балка
  • Статически неопределимая балка

Если силы, действующие на балку, можно определить только с помощью уравнений равновесия, она известна как статически определяемая балка . Если нет, то это статически неопределенный .

Пример статически детерминированных конструкций - балка без опоры, выступающие балки

Пример статически неопределимых конструкций - неразрезная балка, U-образные балки, фиксированные бобы

На основе материала

  • Составная балка - Горизонтальный структурный элемент, состоящий из стального профиля и бетона, называется облицованной или композитной балкой.Композитная балка в основном предназначалась для конструкции фермы, чтобы избежать коррозии стали в результате химического воздействия.

На основе методов строительства
  • Литая бетонная балка на месте - Литая на месте означает заливку бетона после правильной установки форм (плиты, опалубки балок и арматуры). Он противоположен сборному.
  • Балка из сборного железобетона - Как следует из названия, балки из сборного железобетона формуются в другом месте, а затем поднимаются и размещаются с помощью подъемного оборудования.
  • Предварительно напряженная бетонная балка - В предварительно напряженной бетонной балке балка будет иметь некоторое предварительное сжатие в бетоне с помощью натянутой стальной проволоки или тросов. Чтобы на нем не образовались мелкие трещины после укладки.
  • Балка перемычки - Это еще один тип балки, балка перемычки, предназначенная для проемов, таких как окна или двери.

Обязательно к прочтению: Стандартный размер перемычки

Консольные балки и фермы - Использование и преимущества - Проектирование конструкций

🕑 Время чтения: 1 минута

Консоль - это жесткий конструктивный элемент, такой как балка, прикрепленный одним концом к обычно вертикальной опоре, из которой он выступает.Он также может быть построен из ферм, плит или металлических балок. Под воздействием структурной нагрузки консоль переносит нагрузку на опору.

Консольная конструкция позволяет навешивать конструкции без внешних связей, в отличие от конструкций, поддерживаемых с обоих концов с помощью нагрузок, приложенных между опорами, таких как балка с простой опорой.

В жилой архитектуре консольная конструкция часто используется для создания балконов и других пристроек над уровнем земли.Консольные конструкции также часто используются в мостах и ​​подобных проектах.

Что такое консольная балка?

Консольные балки - это элементы, которые поддерживаются одним концом и несут нагрузку на другом конце или распределены вдоль неподдерживаемой части. Для обеспечения статичности конструкции опора должна быть зафиксирована, что означает, что она может выдерживать силы и моменты во всех направлениях.

Верхняя половина толщины консольной балки подвергается растягивающему напряжению, которое приводит к удлинению волокон, а нижняя половина - к сжимающему напряжению, стремящемуся их раздавить.Допускается, чтобы балки консольно выходили за пределы своих опор на расстояние, равное одной четвертой пролета между опорами.

Хорошим примером консольной балки является балкон. Балкон опирается только на один конец, остальная часть балки выходит на открытое пространство; с другой стороны его ничто не поддерживает.

Консоли отклоняют больше, чем большинство других типов балок, потому что они поддерживаются только с одного конца. Это означает, что нагрузка, на которую будет передаваться, меньше поддержки.Прогиб консольной балки можно рассчитать несколькими различными способами, например, с помощью упрощенных уравнений консольной балки или с помощью вычислителей консольной балки и программного обеспечения.

Рис.1: Консольная балка

Что такое консольная ферма?

А консольный ферма поддерживается только с одной стороны, что эффективно тяжелее, чем неподдерживаемый, поэтому даже добавление веса неподдерживаемой стороне не вызывает провисания.

части фермы - пояса (верхняя и нижняя) и полотно, в Скатная ферма, есть две верхние части пояса.Кусочки паутины в ферме всегда противостоят друг другу, поэтому, если кто-то находится в напряжении, его сосед находится в сжатии.

верхний аккорд всегда в сжатии, а нижний аккорд всегда в напряжение. Треугольники фермы могут быть в различных формах. конфигурации, каждая, несомненно, со своими достоинствами и недостатками, но все работают по одним и тем же общим принципам.

Рис.2: Консольная ферма

Консольная ферма

Консольная ферма крыши возникает там, где основной корпус фермы выступает за пределы опоры.Все стандартные профили стропильных ферм могут быть консольными с одного или обоих концов. Конструктивная обработка ферм консольной крыши меняется с увеличением расстояния между консолями.

Cantilever Web может быть добавлен для усиления нижнего пояса. Максимально допустимое консольное расстояние обычно ограничивается меньшей из четверти диапазона выносимых точек или первой внутренней узловой точкой. В некоторых случаях консоль вызывает сжатие внешнего нижнего пояса, и может потребоваться боковая скоба.

Рис.3: Консольная стропильная ферма

Преимущества консольных балок и ферм
  1. Балка консольная проста в конструкции.
  2. Не требует поддержки с противоположной стороны.
  3. Консольная конструкция создает отрицательный изгибающий момент, который противодействует положительному изгибающему моменту задних пролетов.
  4. Консольные фермы требуют меньше материала.
  5. Обеспечивает большую чистую высоту в центре, чем может быть получена с любыми другими типами ферм.
  6. Консольная ферма легка и имеет изящный внешний вид.
  7. Не требует горизонтальной тяги и, как следствие, стяжек.
  8. Особым преимуществом консольной фермы для очень больших пролетов является то, что она может быть возведена без строительных лесов под центром, а при мостовых работах это считается ее единственным преимуществом.
  9. Для кровельных платформ и трибун, где внешняя опора нежелательна, это единственный доступный тип фермы.
  10. Строительство с каждого конца позволяет вести строительство с небольшим нарушением навигации ниже

Недостатки консольных балок и ферм
  1. Утверждается, что консоль не является экономичным типом фермы.
  2. Консольные конструкции сильно отклоняются.
  3. Как правило, консольная конструкция приводит к большим моментам
  4. Консольной конструкции требуется фиксированная опора или задний пролет и проверка подъема дальней опоры
  5. Консольные балки сохраняют свою форму за счет противодействия большим силам растяжения и сжатия, так как хорошо работают на сдвиг и поэтому относительно массивны

Применение консольных балок и ферм

1.Строительство

Там различные применения консольных балок и ферм в строительстве конструкции, такие как консоли, несущие галерею, крышу, навес, взлетно-посадочную полосу для мостового крана или части здания выше. Они используются в различные конструкции, такие как навес, полки, большие залы, оружейные склады и выставки здания

Рис.4: Консольные балки в зданиях

2. Строительство моста

В мостостроении консольная конструкция используется для больших пролетов на определенных участках, особенно для тяжелых нагрузок.Например, мост Форт в Шотландии, состоящий из трех консолей с двумя соединительными подвесными пролетами.

Рис.5: Мост с консольной фермой

Ферменная балка - Принципы проектирования и методы монтажа

🕑 Время считывания: 1 минута

Балка, усиленная системой распорок, составляющих ферму, поясом которой является балка, называется балкой с фермами. Он состоит из стальных профилей (или деревянных балок) и подкосов из стальных стержней. Ферменные балки используются, когда большой вес необходимо поддерживать на большом пространстве без поддержки снизу.Например, в промышленных зданиях, где требуется свободное пространство для большего количества рабочих зон. Ряд принципов проектирования был установлен, чтобы не только упростить процесс проектирования, но также получить эффективную и экономичную ферменную балку. Пролет ферменной балки варьируется от 10 м до 100 м в зависимости от типа и требований имеющихся площадей. Кроме того, балка фермы является экономичным решением для пролетов длиной более 25 м.

Рис. 1: Ферменная балка, состоящая из стального профиля и распорки

Рис.2: Деревянная балка и стальная распорка

Принципы проектирования поперечных балок

1. Геометрия поперечной балки

Чтобы получить хорошие конструктивные характеристики, соотношение пролета к глубине фермы следует выбирать в диапазоне от 10 до 15. Архитектурный дизайн здания определяет его внешнюю геометрию и уклон верхнего пояса фермы. Чтобы получить эффективную компоновку балки фермы между поясами, рекомендуется использовать наклон диагональных элементов от 35 ° до 55 °, прикладывать точечные нагрузки в узлах, а ориентация диагональных элементов должна быть такой, чтобы самые длинные элементы подвергались воздействию напряжение.

2. Секции ферменных балок

Сечения должны быть симметричными для выхода из вертикальной плоскости фермы. Для элементов, находящихся в состоянии сжатия, сопротивление продольному изгибу в вертикальной плоскости фермы должно быть таким же, как и вне плоскости. Более того, для больших усилий стержня хорошим решением является использование поясов, имеющих секции IPE, HEA или HEB, или секцию, состоящую из двух каналов (UPE) и диагоналей, образованных из двух опорных углов. Вдобавок к этому может быть хорошей практикой иметь верхний пояс с вертикальной перемычкой, а нижний пояс с горизонтальной перемычкой.Кроме того, рекомендуется использовать полые секции для поясов и / или внутренних элементов. Наконец, верхний основной пояс (стропила) делится на основные части, которые, в свою очередь, подразделяются на листы кровельного покрытия.

Рис. 3: Рекомендуемые формы хорды поперечных балок

3. Типы подключений

Соединения используются для соединения стропильных балок разных типов. Есть два основных типа подключения, которые включают:
  1. Сварочные соединения
  2. Болтовые соединения

4.Шаг поперечных балок

Для пролета примерно до 20,00 м шаг стальных ферм, вероятно, составит примерно 4,00 м, то есть 1/5 пролета. Уклон 22 ° (градус) является обычным для кровельных листов из гофрированной стали и асбеста. Для экономичного шага стропильных ферм стоимость фермы должна равняться удвоенной стоимости прогонов + стоимость кровельного покрытия. В качестве ориентира расстояние между стропильными фермами может составлять 1/4 пролета до 15,0 м и 1/5 пролета до 15–30 м.

5. Методика расчета ферменной балочной конструкции

При проектировании фермы следует учитывать следующие этапы:
  1. Выбор типа и расположения конструкции.
  2. Определение нагрузок на конструкцию.
  3. Оцените внутренние силы и моменты в элементах конструкции.
  4. Выбор материала и пропорции элементов и соединений для обеспечения безопасности и экономии.
  5. Проверка работоспособности конструкции в условиях эксплуатации и окончательная проверка.

6. Расчетная формула для шпунтовых балок

Таблица 1 Расчетная формула для стропильных балок
Sl.№ Описание Стойка одинарная Стойка двойная
Равномерно распределенная нагрузка - в кг
1. Напряжение в штоке 0,312 Втч / р Вт · ч / 3r
2. Компрессия в стойке 0,625 Вт Вт / 3
3. Сжатие в балке 0,312WL / 2r WL / 9r
Сосредоточенная нагрузка на распорку, кг
1. Напряжение в штоке Тел. / 2r Телефон
2. Компрессия в стойке -п. -п.
3. Сжатие в балке PL / 4r PL / 3r

Рис.4: Ферменная балка с одной распоркой

Рис.5: Ферменная балка с двумя распорками

7. Изготовление и монтаж ферменной балки

Легкость изготовления и монтажа имеет важное значение для экономичности конструкции.Как правило, малые и средние фермы симметричной конструкции поднимаются на коньке при возведении. Чтобы предотвратить коробление нижнего пояса, необходимо отрегулировать его так, чтобы выдерживать сжимающие напряжения, возникающие при подъеме. Чтобы избежать изгиба фермы с обеих сторон во время монтажа, эмпирическое соотношение определяется как b / L = 1/125. где b - ширина нижнего пояса в его центре, а L - длина пролета. Например, ферма пролетом 50 м должна иметь ширину верхнего пояса и нижнего пояса = пролет / 125.т.е. 50x1000 / 125 = 400 мм. (8-кратный размах в мм).

Рис. 6: Монтаж стальной фермы

Типы ферм, используемых в строительстве (6 различных типов)

Существуют различные типы ферм, которые используются при строительстве домов, зданий и т. Д.

Фермы - это конструкции, в которых элементы соединены между собой так, что они образуют устойчивое состояние, и они не допускают вращения суставов.

Существует два основных типа ферм, а именно: скатная ферма или обычная ферма, характеризующаяся своей треугольной формой, обычно используемой для строительства крыши, некоторые фермы названы в соответствии с их конфигурацией стенки.

Размер шнура и конфигурация полотна зависят от пролета, нагрузки и расстояния.

Различные типы ферм:

1. Ферма центральной стойки:

Эти фермы центральной стойки изготавливаются из гладкой плоскости с помощью плоскостей пилы и домкрата, затем присоединяются к анкерной балке с помощью уздечного соединения или шипового соединения с требуемыми соединениями сделаны с целью соединения компонентов.

Эти соединения крепятся и укрепляются железной лентой, две стойки прикреплены к основному стропилам с помощью косого шипа.

Центральная стойка фиксируется шиповым соединением на верхнем крае шипованной балки, в то время как головки королевской стойки соединяются пазовыми и шиповыми соединениями на концах основного стропила.

Эти соединения более плотно фиксируются с помощью трехсторонней ленты из мягкой стали с каждой стороны, а прогоны размещаются под прямым углом к ​​основным стропилам, соединенным посредством зубчатых соединений и планок.

2. Ферма королевской стойки:

В этих фермах стойки ферзя есть одна вертикальная стойка, но в случае стойки стойки фермы есть две вертикальные стойки, называемые стойками фермы.

Горизонтальная балка, соединенная в верхней части опорных стоек, называется натяжной балкой. Каждая стойка фермы и основная стропила впоследствии соединяются двумя заинтересованными элементами, известными как стойки.

Две стойки подвергаются сжатию и называются элементами сжатия, а две стойки цапфы, подвергаемые растяжению, называются элементами растяжения.

Назначение натяжной балки - поддерживать соединение в стабильном состоянии.

Кроме того, к поперечной балке между частями стоек цоколя крепится натяжная планка для противодействия нагрузке, исходящей от стоек, ферма с цоколем больше подходит для диапазонов пролетов от 8 до 12 м.

Эти типы ферм изготавливаются путем комбинации фермы королевской стойки и фермы стойки фермы на длину пролета до 18 метров, это больше подходит для комбинации ферм стойки короля и фермы стойки стойки.

3. Стальная ферма:

Стальные фермы имеют малый вес и могут быть изготовлены в различных формах и размерах по мере необходимости.

Когда пролет превышает 10 м, деревянные фермы становятся тяжелыми и неровными, тогда как использование ферм из мягкой стали оказывается экономичным для больших пролетов.

Безопасная рабочая нагрузка на низкоуглеродистую сталь примерно в 20 раз выше, чем на обычную конструкционную древесину при прямом воздействии, состоит из тонких частей древесины с изогнутой и легкой кровлей наверху.

Эта разновидность может подходить максимум на 30 метров.

Свойства стальных ферм:

  • Эти типы ферм устойчивы к истиранию.
  • Защищен от нападения белых муравьев.
  • Они прочнее деревянных ферм.

4.Ферма мансардной крыши:

Когда запускаются стальные фермы, очень редко используется ферма мансардной крыши с двумя скатами.

Один из них имеет ферму с центральной стойкой под углом от 30 ° до 40 ° на верхней стойке, а другой - с фермой с центральной стойкой, которая изменяется от 60 ° до 70 ° внизу.

В этих фермах более или менее используется комбинация стойки цоколя на верхней стороне и фермы стойки фермы на нижней стороне, поэтому ее также называют двухэтажной фермой.

Это обеспечивает экономию места и стоимости, поскольку эта ферма имеет необычную форму, а использование в настоящее время устарело.

5. Обрезанная ферма:

Обрезанная ферма похожа на мансардную ферму, но ее верхняя часть плоская с небольшим наклоном в одну сторону, что подходит, когда требуется крыша между стойками двух ферзей.

6. Типы композитных ферм:

Когда стропильные фермы изготавливаются из двух материалов, таких как дерево и сталь, они называются композитными фермами.

В этой ферме элементы подвергаются растяжению и сжатию, поэтому элементы растяжения изготовлены из стали, а элементы сжатия - из дерева.

Если натяжные элементы изготовлены из дерева, деревянная секция становится тяжелой, поэтому ее необходимо изготавливать из стали.

На стыке стальных и деревянных элементов используются специальные приспособления, такие как C.I. руководитель, C.I. башмак, ремни, стальной уголок, болт, шкворень и т.д. Не выдерживают дополнительных нагрузок на грунт, кроме грязи, дождя и ветра.

  • Используется для поддержки крыш аудиторий, кинозалов, спортивных стадионов, вокзалов, аэропортов.
  • Когда пролеты превышают определенный предел, устойчивые балки становятся тяжелыми и неровными, поэтому вместо балок используются фермы.
  •  Также прочтите: Типы дверей, Типы арок, Типы окон

    Вывод:

    В зданиях используются различные типы ферм, которые позволяют инженерам создавать большие открытые пространства с меньшим количеством материала.

    % PDF-1.3 % 122 0 объект > эндобдж xref 122 58 0000000016 00000 н. 0000001529 00000 н. 0000001626 00000 н. 0000002762 00000 н. 0000002922 00000 н. 0000003438 00000 п. 0000003490 00000 н. 0000003531 00000 н. 0000003583 00000 н. 0000003634 00000 н. 0000003864 00000 н. 0000004404 00000 н. 0000006850 00000 н. 0000007379 00000 н. 0000007595 00000 н. 0000008151 00000 п. 0000008375 00000 н. 0000008599 00000 н. 0000009122 00000 п. 0000009267 00000 н. 0000009591 00000 н. 0000011370 00000 п. 0000012426 00000 п. 0000012885 00000 п. 0000013796 00000 п. 0000013957 00000 п. 0000040453 00000 п. 0000040602 00000 п. 0000040681 00000 п. 0000062024 00000 п. 0000081713 00000 п. 0000098716 00000 п. 0000101395 00000 н. 0000101928 00000 н. 0000102031 00000 н. 0000102644 00000 п. 0000108764 00000 н. 0000108978 00000 п. 0000109205 00000 н. 0000116253 00000 н. 0000119052 00000 н. 0000120430 00000 н. 0000121413 00000 н.; * TʭBCOj + 8mp5qSRHmt15t73da zg> ۈ O4mY "(A2ǜ} z | 4 | {k) BjO / Q6n_0pA_oiq6W B.ZU_o / LkKgF, bifw & \ Sx2Hn! $? RaPMĉ}> m # ͵% LsaK0;} ø0 + T; չ # | 6 C \ RA] i | $ `I) \ Mh! o۔6 {YX- # T" l> ҅ \ rak: jdfihGu-YGek, ĭ.T% ®S.ik ew & jTg [* rp $ X _ {[M7Ϝ \ ׯ # ag9k # k? dE% R # b $). їG * vC-? OǪ: 9jQdSy! Xp "T ׉ ߨ r & G \ yˮQ WVF pѫCw18 # oMe + \ ů, jLwGdASF = uOOj4 $ Ye ݄ X

    Наиболее распространенные типы кровельных ферм

    Фронтальные фермы

    Разнообразные фермы, показанные выше, подходят к категории обычных или двускатных ферм, включая фермы King Post, Queen Post, Howe и Double Howe. Все четыре эти фермы используются для образования двускатной крыши, также известной как скатная или остроконечная крыша, и одного из наиболее распространенных вариантов крыши в США.Разница в каждой из этих ферм связана с ремнями в самой ферме. Как вы можете себе представить, фермы, подобные Howe, предлагают больше поддержки, чем King Post, и поэтому могут использоваться для больших зданий, которым требуется больше поддержки.

    Ферма набедренная

    Другой очень распространенный тип крыши, вальмовая ферма, используется для создания вальмовой крыши, у которой есть скаты со всех четырех сторон, которые сходятся в точке в центре крыши. Вальмовые фермы особенно полезны при сильном ветре и заснеженных районах, поскольку они более устойчивы, чем двускатные крыши.Как и в категории ферм для фронтона, существует ряд уникальных вариаций вальмовых ферм, используемых для создания различных архитектурных стилей.

    Ножничная ферма крыши

    Фермы этого типа известны своими сводчатыми потолками, которые так нравятся современным домовладельцам. Вместо горизонтальных нижних поясов ферма с ножничной крышей имеет более низкие пояса, которые наклонены вверх, создавая пик для сводчатого потолка.

    Ферма мансарды

    Удобно для таких зданий, как гаражи и навесы, которым требуется дополнительное пространство для хранения, фермы чердака, также известные как фермы «комната-чердак», образуют как потолок, так и ферму пола для комнаты на чердаке здания.Эти кровельные фермы поставляются с опорными перемычками, предназначенными для обрамления стен помещения. Хотя они чаще всего используются для конструкций с местом для хранения вещей, их также можно изготавливать для дома.

    Моно ферма

    Монохромная ферма - это, по сути, лишь половина полной фермы. Они очень универсальны и могут использоваться для создания крыши, которая обеспечивает больше солнечного света и визуального пространства. Их часто используют в навесах и гаражах, а также для создания дополнительных ярусов и пристроек к существующей крыше.

    Ферма крыши North Light

    Подобно двойной ферме Howe, ферма North Light Roof Roof имеет широкий набор перемычек, которые образуют треугольники внутри самой большой фермы. Фермы North Light - это популярный выбор для домов с открытой планировкой. Это старый и экономичный тип фермы, который может охватывать очень большие пространства, такие как промышленные здания и дома открытой планировки.

    Плоская ферма

    Как и следовало ожидать, плоская ферма предназначена для плоских крыш. Они построены так же, как фермы перекрытий, с хорошей опорой, так как у них нет наклона, чтобы сбрасывать осадки или нести нагрузку.Фермы для плоских крыш в основном используются в коммерческих целях.

    Подвесная ферма

    Ферма Gambrel чаще всего ассоциируется с амбарами, но она также используется в различных домах, особенно сейчас, когда популярность фермерского стиля растет. Ферма-проушина предназначена для поддержки большого пролета и может увеличить вертикальное пространство в здании благодаря своей уникальной высокой конструкции.

    Ферма на приподнятом каблуке

    Последняя ферма, которую мы рассмотрим сегодня, называется фермой с приподнятым каблуком.Поскольку эти кровельные фермы приподняты немного выше, чем другие типы кровельных ферм, они обеспечивают упрощенную вентиляцию и много места для изоляции. Это делает ферму с приподнятой пяткой идеальным выбором для энергоэффективных зданий.

    Тип кровельной фермы, которую вы используете для своих строительных проектов, может повлиять не только на дизайн ваших зданий, но также на стоимость и время строительства.
