Обзор инструмента. Виды анкерных болтов и как ими правильно пользоваться

Нередко в быту или строительстве требуется закрепить какие-либо детали, заготовки, или монтажные конструкции. Для этого существует разнообразный крепёж, если заготовки деревянные, то используются обычные саморезы по дереву, а для кирпича или бетона идут специальный анкерные болты.

Разного диаметра и длины

С их помощью можно прикрепить довольно тяжеловесные конструкции, например водонагреватель, детскую качель к потолку, спортивную стенку, спутниковую тарелку и т.д.
Анкерный болт представляет из себя нехитрую конструкцию: внутренний болт, гайку на конце и корпус, имеется пластиковая прокладка для того, чтобы влага не попала внутрь.

В разборе

Принцип действия анкера. Он является распорным, при закручивании болта по часовой стрелке, гайка на конце втягивается внутрь корпуса, за счёт этого корпус расширяется, увеличиваясь в диаметре и плотно сидит в стене.

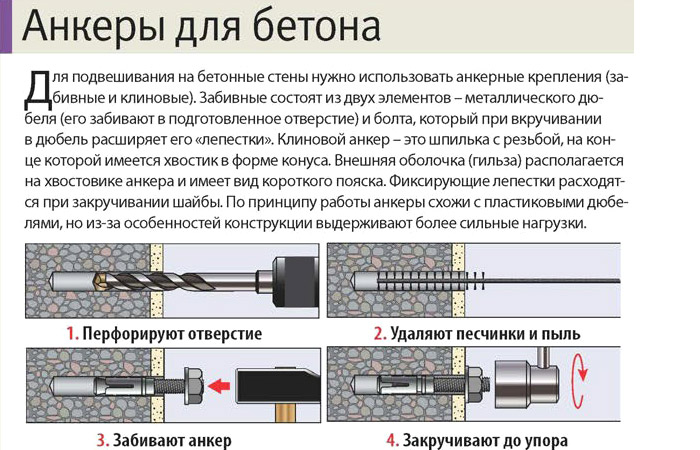

Как закрепить анкерный болт.
Для начала нужно просверлить отверстие в бетоне (кирпиче). Диаметр отверстия должен быть точно таким же, как и внешний диаметр болта.
Далее вставляем болт, через отверстие в заготовке, которую крепим к стене.
Самое главное – не стоит разбирать анкер, он вставляется целиком, как есть. Многие пытаются разобрать его по частям, затем вставлять. Разбирать можно только анкер с гайкой, но только скрутить гайку, не больше.
После того, как анкер вставлен в стену – закручиваем его по часовой стрелке. Крепление анкером удобное, быстрое и, что немаловажно, очень надёжное.

Размерный ряд.
Обычно анкера имеют в маркировке, к примеру, такие размеры: (8*6*60), (12*10*100), (16*12*110).
Разберёмся, что означают эти цифры.
1 цифра – внешний диаметр анкера.
2 цифра – диаметр внутреннего болта
3 цифра – общая длина

Исходя из этого и подбираете оптимальный крепеж по диаметру и длине, в зависимости от веса конструкции, чем тяжелее, тем толще и длиннее анкер.

Например, для телевизора вполне хватит 8 мм, для детской качели 12мм или 16мм по внешнему диаметру.
Для особо ответственных конструкций лучше взять анкер потолще и подлиннее.

Очень часто для крепления тяжелых конструкций к бетону люди используют дюбеля с саморезами, что не очень надёжно, а может они просто не знают о существовании анкерных болтов – надёжного крепкого и быстрого крепежа по бетону.

Основные виды.

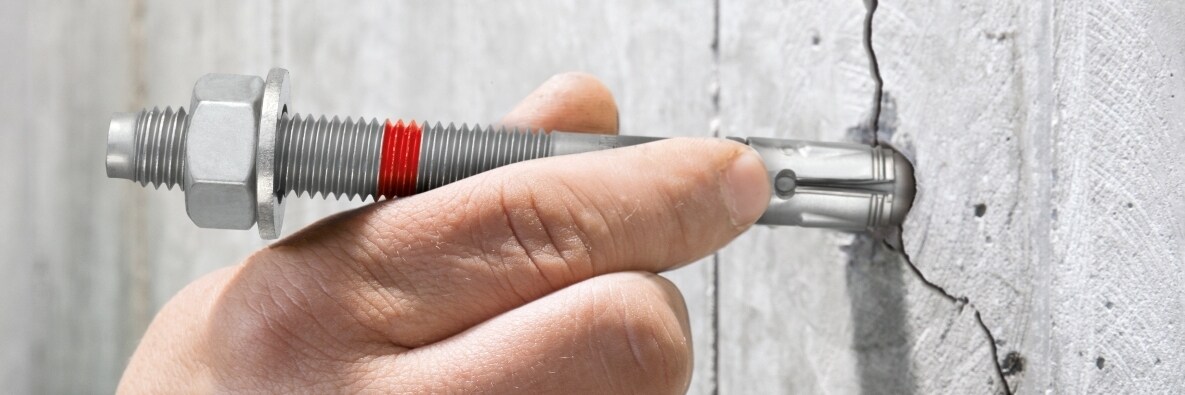

1. Анкерный болт с шайбой (на 1 фото). Самый часто используемый вид крепежа, широкая шайба позволяет надёжно прижать конструкцию к стене или основанию.
2. Анкер с гайкой.

С гайкой на конце

Его преимущество в том, что позволяет без проблем крепить тяжелые предметы, не нужно держать на весу предмет долгое время, пока продеваете анкер через отверстие в предмете и вставляете его в просверленную дырку. Т.е. вставили анкер, повесили предмет, закрутили гайку, получается анкер разборный.

3. Анкер с крюком или кольцом.

Крюк

Применяется для натяжки троса, кабеля, веревки. На него можно подвесить люстру.
4. Анкер г-образный. Имеет на конце загнутый под 90 градусов крюк. Очень часто на него крепят водонагреватели.

Виды анкерных болтов и как ими правильно пользоваться. Как закрепить анкерный болт Как забить анкерный болт с гайкой

Установка анкерных болтов должна производиться в соответствии с определенной технологией. Ее выбор зависит от конструкции и назначения анкера, места его монтажа, а также материала и структуры основания, в которое он крепится.

1 Принцип работы анкеров – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

2 Монтаж в фундамент – о самых первых анкерных болтах

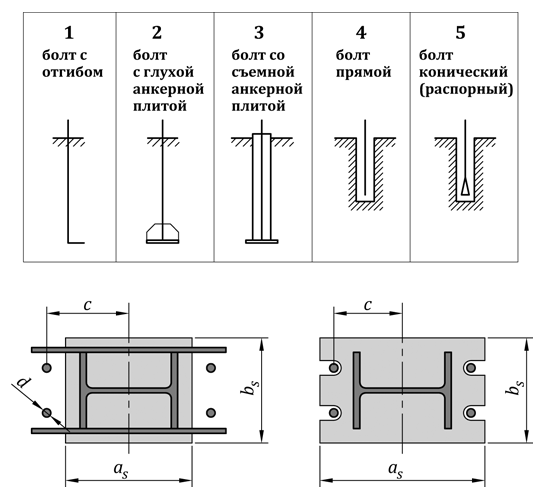

Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

  • анкера с загнутой шпилькой – крепят к смонтированному до его заливки бетоном;
  • с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
  • составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

  • съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
  • прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
  • конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Механические анкеры в соответствии со способом крепления делятся на типы:

  • забиваемый;
  • клиновой;
  • разжимной;
  • распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т.

п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

Крепёж — анкер

Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

Анкер в переводе с немецкого означает «якорь». И действие их в чём‑то похоже, ведь удерживающий механизм анкерного крепежа также находится дне отверстия.

По способу действия такие изделия делятся на два основных вида:

  1. . Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
  2. Механические . В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов :

  • Клиновой . При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
  • Забиваемый . В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
  • Разжимной, или «бабочка» . Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
  • Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене .

  1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
  2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
  3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
  4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
  5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
  6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.
  7. В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

  8. Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).


Встречаются и более экзотические конструкции анкерных крепёжных изделий , например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

Широко используются специализированные анкеры с крюком или кольцом, анкеры для подвесных потолков реечного или растрового типа и многие другие.

В строительных и монтажных работах наиболее востребованных операцией необходимо считать соединение различного рода элементов, как между собой, так и крепеж к неподвижным основаниям, а именно: стенам, полу, потолку, балкам и т.п. Для этих целей используют различного рода крепежи, однако в некоторых специфических случаях оптимальным вариантом будет анкерное крепление.

Если открыть специализированные сайты и посмотреть на фото анкерного болта, можно отметить широкий спектр конструкций, размеров и других отличительных особенностей. В чем принцип надежного крепления? Что собой представляет анкер? – обо всем этом читайте в этой статье.

Особенности конструкции

В самом общем виде, под анкером необходимо понимать специальный крепежный элемент, установленный в несущее, неподвижное основание и предназначенное для удержания некоторой конструкции или детали.

Такое соединение относится к разборному типу. Иными словами: при необходимости закрепленную посредством анкера конструкцию можно демонтировать, а после установить снова, не меняя сам крепеж.

Если проследить этимологию названия, то слово анкер имеет немецкие корни и переводится как «якорь», что в полной мере описывает принцип его действия.

Конструктивно анкерные болты выглядят как специального рода шпилька, которая закладывается в глухое или сквозное отверстие, а при некоторых условиях, она в нем зажимается, причем, для механических анкеров справедливо одно свойство – чем сильнее нагрузка на шпильку, тем прочнее она будет удерживаться в отверстии. В некоторых вариантах может использоваться болт и особой формы гайка, но принцип остается неизменным.

Химические

В отверстие закладывается специальная капсула с клеевым раствором. В процессе установки капсула разрушается и после затвердевания, надежно фиксирует шпильку в отверстии.

Главное достоинство — возможность установки в пустотелых основаниях.


Механические анкера

Это наиболее распространенный и применяемый на практике тип. В данном случае, принцип действия анкерных болтов основан на эффекте расклинивания или цангового разжима в стальной гильзе.

В зависимости от веса и степени прикладываемого усилия к устанавливаемой конструкции, подбирают необходимые размеры анкерных болтов. Для механического крепежа учитывается технология монтажа, особенности основания и другие внешние факторы. В данном контексте, различают следующие типы, различаемые по способу реализации заложенного в идею крепежа принципа.

Клиновой анкер

Представляет специальную клиновую гайку, устанавливаемую внутрь отверстия, с установленной поверх втулкой. При закручивании болта, гайка, пытаясь выйти наружу, расклинивает втулку и прочно удерживается внутри отверстия.

Данная конструкция представляет собой втулку с конусным отверстием внутри и нарезанной резьбой. При вворачивании анкера, втулка расклинивается в отверстии и этим фиксируется.

Разжимной анкер «бабочка». Главная особенность – можно устанавливать в сквозных отверстиях, а также в случае тонкостенных оснований. Принцип действия основан на деформации средней части и раскрытия лепестков при вкручивании анкера.

Распорные анкера. Это наиболее распространенный тип, не требующий особо тщательного соблюдения размеров отверстия. Принцип действия основан на расширении втулки при выдвижении из нее шпильки с конусовидным или шарообразным утолщением на конце в процессе накручивания на нее гайки и вытягивания наружу.

Итак, мы указали основные типы анкеров применяемых на практике. В некоторых специфических ситуациях требуются специальный крепеж, по заложенным принципам действия он аналогичен рассмотренным, но имеет конструктивные особенности, а потому ниже, в качестве примера, представленные две его разновидности.

Специальные анкера

Анкерный болт с кольцом – в данном случае, на конце анкера имеется специальное кольцо, сквозь него продевается трос, шпагат или различного рода растяжки. Используется, для монтажа и укрепления распорных тросов при установке мачт, колон, баннеров, а также в иных особых ситуациях.

Еще одна разновидность — анкерные болты с крюком. Их область применения аналогична предыдущему, вся особенность в возможности надевать кольца, т.е., нет необходимости продевать тросы сквозь отверстие.

Технология монтажа анкерных болтов

Прежде всего, в зависимости от толщины основания и массы укрепляемой конструкции, подбирают размер и длину анкерного крепежа.

Просверливают отверстие в основании. Втулка должна входить с натягом. Глубина делается чуть больше длины втулки.

Внимание! После сверления сделано, тщательно прочистите отверстие от остатков основания, крошек и т.п.

В отверстие устанавливают анкер, после этого собирают конструкцию. Установку необходимо производить легкими ударами молотка. Усилие, прикладываемое при закручивании, должно постепенно усиливаться. Не «перестарайтесь»: анкер должен прочно держаться, но не разрушать материал основания.

Фото анкеров

Анкер играет очень важную роль независимо от того, элементом какого именно сооружения он является — станка, установленного на бетонный пол или больцевой лестницы, закрепленной на стене.

Он обеспечивает связь с основанием, и если эта связь оказывается непрочной, сооружению грозит разрушение, каким бы прочным изнутри оно не было. Для надежности анкер следует устанавливать, соблюдая определенную технологию.

Итак, что нужно, чтобы правильно и надежно закрепить анкерный болт?

Нужно заглянуть на страницы он-лайн журнала о строительстве и прочитать нижеследующую пошаговую инструкцию

1. Химический анкер очень прочен и надежен. Его можно устанавливать в любой материал: кирпич, камень, ячеистый бетон, дерево и пр. Поскольку его крепление осуществляется с помощью клея, он не только не ослабляет основание, к которому крепится, но во многих случаях делает его даже прочнее.

Для установки анкера сверлим отверстие нужного диаметра на необходимую глубину. Очищаем его с помощью щеточки-ерша, продуйте насосом или грушей.

2.Заполняем его на 2/3 отверстие клеевой смесью — эпоксидной или полимерной смолой. Емкость с клеем (картридж) может быть оформлена по-разному — шприц, тюбик и т.п. Различаются и способы смешивания компонентов клея. Каким бы не был вариант исполнения клеевого картриджа, нужно действовать строго по инструкции, приложенной к изделию.

3.Вращательным движением установливаем анкер в отверстие на полную глубину. Убираем потеки клея с основания. Время готовности анкера к восприятию нагрузки зависит от марки клея, оно указано в инструкции. По истечении указанного времени к анкеру можно крепить любую конструкцию.

4.Механические анкеры устанавливаются без клея. Принцип их действия основан на расклинивании втулки анкера внутри отверстия, благодаря чему достигается его надежная фиксация в основании.

Просверливаем и очищаем отверстие аналогично тому, как было описано выше. Через монтируемую деталь вставляем в отверстие клиновой анкер и забиваем его с помощью молотка — пока гайка не упрется в закрепляемую деталь. Затягиваем гайку с необходимым (но не чрезмерным) усилием. В результате затяжки конец анкера расклинивает втулку и надежно фиксируется в отверстии.

5.Способы расклинивания могут быть различными. Если для этого имеется специальный стержень, вставленный внутрь анкера, тогда после установки болта в отверстие забиваем этот стержень ударами молотка внутрь. Тем самым, мы расклиниваем втулку и фиксируем анкер в отверстии.

6.Чтобы установить клиновой анкер с внутренней резьбой, требуется специальный инструмент — стержень, похожий на кернер или бородок.

После того, как анкер установлен, помещаем этот инструмент внутрь и ударами молотка расклиниваем втулку. Затем, удаляем кернер-бородок и заворачиваем в резьбовое отверстие анкера крепежный винт.

7.Так называемый рамный анкер имеет две расклинивающиеся зоны — в основании и в закрепляемой детали.

Забиваем рамный анкер в основание через закрепляемую деталь. Заворачиваем винт с необходимым усилием. При этом, вначале расклинится нижняя, находящаяся в основании, часть анкера, затем верхняя, находящаяся в детали. В результате, последняя окажется прочно прикрепленной к основанию.

8.Покупными изделиями пользоваться очень удобно — особенно в том случае, если приходится устанавливать большое количество анкеров. Однако, при необходимости, можно прочно закрепить в любом основании и самодельное устройство — болт или стержень любого вида.

9.Сверлим отверстие диаметром на 1-2 мм больше, чем диаметр анкера. Хорошо очищаем отверстие от крошек и пыли. Заполняем отверстие наполовину или чуть больше эпоксидной смолой или шпаклевкой с отвердителем. Вращательным движением и легкими ударами молотка устанавливаем анкер в отверстие. Снимаем потеки смолы. Спустя некоторое время, когда эпоксидная смола немного (но не до конца) затвердеет, разравниваем ее вокруг анкера заподлицо с основанием. Пользоваться таким анкером можно примерно через сутки.

Для надежной фиксации различных бытовых и производственных элементов изобретают все новые качественные крепежи. Одним из таких мощных креплений считается анкерный болт с гайкой. Каковы на самом деле его технические возможности, правила эксплуатации и способы применения, мы вам сегодня и расскажем.

Как устроен анкерный крепеж с гайкой?

Принимая во внимание тот факт, что данный крепежный механизм должен удерживать достаточно тяжелые элементы, он был тщательно продуман и переделан. Главным элементом конструкции в нем является распорная шпилька, которая имеет на одном конце форму конуса, на другом же конце нарезана метрическая резьба, на которую накручивается гайка. На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями.

Работает данное устройство по принципу «распора», то есть, когда мы начинаем закручивать гайку, конусообразный конец входит во втулку и распирает ее в отверстии. Отличительной особенностью считается то, что такой анкер имеет литую шпильку, которая намного прочнее других анкерных конструкций. Ну, и, конечно, мы забыли упомянуть про гайку и в обязательном порядке стопорную шайбу, которые накручиваются со стороны резьбы. Шайба не позволяет при закручивании гайки углубляться в отверстие.

В некоторых случаях во время крепления монтажники используют в качестве дополнительного фиксатора вторую шайбу, которая закрывает отверстие на месте установки, но такой подход зависит от конкретных условий монтажа. Сферы применения такого крепежа могут быть достаточно разными: от монтажа лестничных ограждений до тяжелых металлоконструкций. Самое популярное применение на сегодняшний день – это монтаж кронштейнов под кондиционер. Само устройство имеет достаточно приличный вес, поэтому использование такого крепления полностью оправдано.

Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?

Так как все крепежные элементы – сложные монтажные изделия, то все они имеют соответствующую техническую документацию. Именно из таких документов мы и можем узнать в случае необходимости технические параметры. К примеру, выбирая тот или иной крепеж, мы хотим знать, выдержит ли анкерное крепление вес в 100 килограммов или нет. Благодаря тому, что имеется документация, мы получим ответ на наш вопрос.

Самый маленький анкер, размеры которого 5×6,5×18 мм, согласно заявленным характеристикам изготовителя, способен выдержать нагрузку на вырывание до 800 кгс. Для того, чтоб было понятней, кгс – это обозначение килограмм/силы, где в расчет берется масса в один килограмм и сила, с которой этот килограмм оказывает давление на весы. Дальше вычисления совсем просты, 1 кгс равен примерно одному килограмму любого предмета, исходя из этого, такой анкер выдержит изделие весом в 800 килограмм.

Также абсолютно любой болт имеет соответствующий ГОСТ, который и делит все крепежные конструкции на разновидности по способности выдерживать определенную нагрузку, величине и диаметру крепежного элемента. На больших строительных площадках такая документация помогает при выборе элементов крепления и закупке соответствующего материала.

Технические характеристики анкерных болтов

Техническая документация рекомендует проводить монтаж такого крепления в полнотелых твердых материалах, таких как бетон, цельный кирпич, природный камень. В каждом отдельном случае мы должны выбирать болт с гайкой, размеры которого обеспечат нам качественное крепление. Но стоит помнить о том, что во время монтажа при затягивании гайки шпилька подается вперед на некоторое расстояние, в результате иногда эта длина создает помеху при установке изделий, которые мы крепим.

Сегодня в магазинах можно найти крепеж практически любой длины, для различного рода задач. Как правило, начинается линейка анкерных креплений с размера шпильки в 18 миллиметров. Самый длинный крепеж достигает 400 миллиметров чистого размера крепежной шпильки. Соответственно, в зависимости от длины, мы имеем и различные диаметры, данная величина считается по диаметру втулки, под которую и сверлится отверстие.

Диаметр втулки обычно начинается с 6,5 миллиметров, это, как правило, самый маленький анкер, постепенно с увеличением длины увеличивается и диаметральное значение, на самом длинном креплении втулка может быть 20 миллиметров в обхвате, и выдерживает такой крепеж достаточно солидные нагрузки. Если вас интересует удерживающая сила такого крепежа, вы можете узнать ее из технической документации, о ней мы говорили ранее.

При выборе анкерного крепления всегда учитывайте толщину поверхности, на которой будет производиться монтаж. Длинный – не означает прочный, к тому же, вы рискуете получить сквозное отверстие, которое при монтаже крепления нежелательно.

Усиленный вариант – двухраспорный крепеж

За счет того, что требования потребителя постоянно растут, и возникает потребность в монтаже достаточно тяжеловесных конструкций, было решено немного модифицировать крепеж. Так на рынке стройматериалов появилось модифицированное изделие – анкерный болт с гайкой двухраспорный. Такая технология позволила в достаточной мере увеличить удерживающую силу такого крепления.

Сама конструкция – это все та же шпилька, но в качестве удерживающего механизма в этом случае используются две втулки, одна из которых имеет форму клина и заходит во вторую втулку. Таким образом, затягивая гайку, мы увеличиваем удерживающие свойства, равномерно распределяя силу по всей длине крепления. Такую же технологию использует в своей конструкции , и, как показывает практика, довольно успешно.

Такое модифицированное крепление применяют, в основном, на производствах, но не только в строительной среде. К примеру, очень часто этим монтажным элементом крепят станки в цехах. Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.

Правильный монтаж и качественное крепление

Не стоит забывать, что от правильного монтажа зависит, прежде всего, то, как в дальнейшем будет работать крепление, и какую массу оно сможет выдержать. В основном, строительные анкерные болты с гайками монтируются по одному принципу, но по определенным правилам, которые мы с вами сейчас и рассмотрим.

Как забивать анкерные болты. Виды анкерных болтов и как ими правильно пользоваться

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

  • резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
  • накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

  • сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
  • тщательно очищают посадочное отверстие;
  • аккуратно забивают при помощи молотка;
  • затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Большим преимуществом использования является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

  • полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
  • ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
  • гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Нередко в быту или строительстве требуется закрепить какие-либо детали, заготовки, или монтажные конструкции. Для этого существует разнообразный крепёж, если заготовки деревянные, то используются обычные саморезы по дереву, а для кирпича или бетона идут специальный анкерные болты .

Разного диаметра и длины

С их помощью можно прикрепить довольно тяжеловесные конструкции, например водонагреватель, детскую качель к потолку, спортивную стенку, спутниковую тарелку и т. д.
Анкерный болт представляет из себя нехитрую конструкцию: внутренний болт, гайку на конце и корпус, имеется пластиковая прокладка для того, чтобы влага не попала внутрь.

В разборе

Принцип действия анкера . Он является распорным, при закручивании болта по часовой стрелке, гайка на конце втягивается внутрь корпуса, за счёт этого корпус расширяется, увеличиваясь в диаметре и плотно сидит в стене.

Как закрепить анкерный болт .
Для начала нужно просверлить отверстие в бетоне (кирпиче). Диаметр отверстия должен быть точно таким же, как и внешний диаметр болта.
Далее вставляем болт, через отверстие в заготовке, которую крепим к стене.
Самое главное – не стоит разбирать анкер, он вставляется целиком, как есть. Многие пытаются разобрать его по частям, затем вставлять. Разбирать можно только анкер с гайкой, но только скрутить гайку, не больше.
После того, как анкер вставлен в стену – закручиваем его по часовой стрелке. Крепление анкером удобное, быстрое и, что немаловажно, очень надёжное.

Размерный ряд .
Обычно анкера имеют в маркировке, к примеру, такие размеры: (8*6*60), (12*10*100), (16*12*110).
Разберёмся, что означают эти цифры.
1 цифра – внешний диаметр анкера.
2 цифра – диаметр внутреннего болта
3 цифра – общая длина

Исходя из этого и подбираете оптимальный крепеж по диаметру и длине, в зависимости от веса конструкции, чем тяжелее, тем толще и длиннее анкер. Например, для телевизора вполне хватит 8 мм, для детской качели 12мм или 16мм по внешнему диаметру.
Для особо ответственных конструкций лучше взять анкер потолще и подлиннее.

Очень часто для крепления тяжелых конструкций к бетону люди используют дюбеля с саморезами, что не очень надёжно, а может они просто не знают о существовании анкерных болтов – надёжного крепкого и быстрого крепежа по бетону.

Основные виды .
1. Анкерный болт с шайбой (на 1 фото). Самый часто используемый вид крепежа, широкая шайба позволяет надёжно прижать конструкцию к стене или основанию.

С гайкой на конце

Его преимущество в том, что позволяет без проблем крепить тяжелые предметы, не нужно держать на весу предмет долгое время, пока продеваете анкер через отверстие в предмете и вставляете его в просверленную дырку. Т.е. вставили анкер, повесили предмет, закрутили гайку, получается анкер разборный.
3. Анкер с крюком или кольцом.

Применяется для натяжки троса, кабеля, веревки. На него можно подвесить люстру.
4. Анкер г-образный. Имеет на конце загнутый под 90 градусов крюк. Очень часто на него крепят водонагреватели.

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

  1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
  2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
  3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
  4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
  5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является

Более новым приобретением для строителей стали дюбеля из пластика, которые обладают маленьким размером, дешево стоят и крепко держат. Однако в скором времени пластиковые дюбеля начинают деформироваться и больше не фиксируют крепление, особенно это касается монолитных бетонных стен, которые попросту не держат дюбеля.

Поэтому был создан однозначно самый надежный способ крепления – анкер, который и нагрузки выдерживает, и, словно якорь, вцепляется в покрытие, не позволяя нарушить крепление.

Анкер не просто созвучен со словом «якорь», он и по функциям аналогичен: удержание механизма на дне отверстия.

Болты делятся на две разновидности по виду типу их использования:

  1. Синтетический. Принцип его действия основан на использовании специальной капсулы клея, которая раскрывается во время вкручивания крепежного болта и его закрепления непосредственно при высыхании этого клеящего состава.

Минус синтетического болта: ожидание, когда высохнет клей.

Плюс: подходит не только для монолитных стен, а для легких стеновых конструкций.

  1. Металлический. Принцип его действия состоит в том, чтобы металлическая гильза, которая помещена на болт, расширялась или расклинивалась во время накручивания на резьбу.

Также эти болты имеют несколько делений на типы:

ü Шниповой. На конце анкера находится шнип (клин), который раздвигает гильзу во время его вкручивания в отверстие. Вместо клина может быть стержень-бородка, который расклинивает гильзу, а потом вынимается из отверстия, куда после вкручивают шпильку. Однако для проведения этого вида работ необходимо точное соблюдение размеров анкера и отверстий.

ü Зажимающий. Основой его действия является раскрытие лепестков крепления, которое происходит при закручивании и деформации средней части гильзы. Она также имеет небольшие прорези по все длине. Эти болты подходят для тонких стеновых конструкций, например, гипсокартонных.

ü Вбиваемый. Этот вид применяется без использования особых приспособлений. Сама гильза болта имеет мягкие края, которые во время вбивания в отверстие начинают деформироваться и упираться в дно. Это приводит к закреплению гильзы в проеме. Подходит болт для монолитной стены и дикого камня, однако уделите больше внимания точности глубины и диаметра отверстия.

ü Дробленный (распорный) – самый частый способ крепления, который не требует четкого соблюдения глубины и диаметра отверстия. Во время вкручивания расширяет гильзу с задней части, вкручивая в нее конусоподобную втулку. Болты применяют для кирпичной и бетонной стены.


Вкручивание анкерного болта: инструкция

Чтобы крепление анкером было качественным, необходимо приобретать изделия из металла с антикоррозийным напылением, например, М-30.

Также стоит понимать, что каждое соединение имеет свои параметры для отверстия и норму приложенной силы для вкручивания, которые зависят от характеристик стенового покрытия. Для тяжелого бетона глубина вкручивания болта составляет 8 см, а нагрузка меньше 7 кН. Для тонкого бетона эти параметры в два раза меньше.

В инструкции рассмотрим поэтапно крепление дробленного (распорного) анкера в бетонную стену.

Шаг 1: определение длины болта

Стены зачастую покрыты отделкой, например штукатуркой. Чтобы болт хорошо закрепился в стене, следует его размещать на глубине свыше 5 см. Потому определите длину гильзы анкера для толщины штукатурки.


Шаг 2: определение необходимого диаметра отверстия

Обязательно нужно следить за диаметром отверстия для анкера, так как от его точности зависят усилия, приложенные для вкручивания гильзы. Отверстие должно быть таким, чтобы гильза входила плотно и строго перпендикулярно. Что касается глубины отверстия, то она должна быть больше длины болта на несколько миллиметров.

Шаг 3: разметка отверстия и его пробивание

Отверстия для болтов следует сделать максимально точными, так как после монтажа его нельзя вытащить. Затем просверлите отверстие и очистите его от пыли и осколков. Почистить можно пылесосом, продуванием резиновой грушей или кисточкой.


Шаг 4: забивание анкера

В выполненное отверстие молотком забейте анкер. Это необходимо делать медленно и поступательными движениями. После того, как гайка или головка гильзы окажется у поверхности стены, приступайте к закручиванию. При закручивании после двух оборотов необходимо прикладывать больше усилий. На коробке может быть указано количество закручиваний и для этого лучше воспользоваться динамометрическим ключом.

Обратите внимание, для тонких, кирпичных или пенобетонных стен лучше не закручивать анкер до упора.


Шаг 5: проверка точности погружения

При закручивании болта очень часто гайка или шапка попадают в верхний слой штукатурки. Гайку лучше углубить в стену, но шапку стоит оставить ровно у поверхности стены. Видео в соседней вкладке показывает, как правильно крепить анкера к бетонной стене.

При проведении строительных или ремонтных работ не обойтись без использования разнообразных элементов крепежа. Некоторые из них, такие как саморезы , в обращении максимально просты, а некоторые требуют определённых знаний и навыков. В качестве примера можно рассмотреть вопрос о том, как крепить анкерные болты. На первый взгляд может показаться, что это не представляет особой сложности, но все зависит от типа анкеров, и поверхности, в которой их нужно закрепить.

Конструкция и принцип действия анкерного болта

Анкерные болты применяются для крепления каких-либо элементов или конструкций к бетонным или кирпичным поверхностям. Прежде всего, необходимо несколько слов сказать о том, как устроен анкерный болт. По сути, его конструкция чем-то напоминает простой пластиковый дюбель, но с некоторыми дополнениями. Анкерный болт представляет собой внешний корпус с прорезями с одной стороны, сам болт, вставленный внутрь и специальную гайку, в которую вкручивается болт. Некоторыми конструкциями анкеров может быть предусмотрено использование специальных шайб, призванных не допускать попадание влаги внутрь отверстия. В помещениях с повышенной влажностью целесообразно использовать такие элементы.

Работает анкер по принципу распора внутри отверстия. Суть в том, что по мере того, как болт будет закручиваться, специальная гайка, имеющая слегка коническую форму, будет затягиваться внутрь корпуса и расширять его внутри отверстия. В результате достигается максимально плотное удержание элемента внутри поверхности.

Виды анкерных болтов

Для полноты понимания стоит несколько слов сказать о том, какие варианты конструкций анкерных можно встретить на строительном рынке.

  • Анкерный болт с шайбой. Как было сказано выше, этот тип крепёжного элемента применяется, когда есть необходимость в защите отверстия анкера от попадания влаги. Хотя в принципе, можно использовать везде.
  • Анкерный болт с гайкой. Используется чаще всего для крепления конструкций. Такой крепёж удобен с точки зрения монтажа. Нужно лишь скрутить верхнюю гайку, а после установки конструкции, закрутить её на место. Применяется для установки конструкций, например, вешалок , полок и прочего.
  • Анкерный болт с крюком или кольцом. Применяется в тех случаях, когда нужно что-то повесть на крюке или привязать веревку к кольцу.
  • Г-образный анкерный болт. Используется для установки различных элементов, таких как водонагревательные котлы .

Работы по монтажу

Что касается того, как закрепить анкерный болт, следует сказать, что вне зависимости от вида анкера, процесс монтажа будет практически идентичным.

  • Сначала в нужном месте сверлится отверстие под анкер. Диаметр отверстия должен быть равен внешнему диаметру анкера. При сверлении необходимо учитывать, что если используется режим перфорации, то отверстие будет на несколько больше диаметра сверла .
  • В отверстие вставляется анкер.
  • Устанавливается конструкция и болт затягивается, чем обеспечивается надёжное удержание анкера внутри отверстия.

В заключение стоит немного добавить по поводу того, как выбрать анкер. Дело в том, что анкерные болты могут отличаться по своим размерам, а значит и способности выдерживать груз. Маркируются элементы крепежа по принципу х/х/х, где первая цифра – внешний диаметр, вторая – диаметр внутреннего болта, а третья – общая длина элемента. Для того чтобы максимально полно сложить представление о работе по установке анкера, можно просмотреть видео по упомянутой теме. Но можно сказать, что при минимальном опыте обращения с инструментом задача будет достаточно простой для выполнения.

Видео

В этом видео продемонстрирована установка анкерного болта и объясняется принцип его работы:

Поделитесь статьей с друзьями:

Похожие статьи

особенности применения для разных материалов: пеноблок, кирпич, бетон

Анкерами называют специальный вид крепежных изделий. Он объединил в себе общие черты болтов и дюбелей. Их применяют для крепления элементов конструкций к прочным и пористым материалам. Особенности строения позволяют надежно зафиксировать крепеж. Анкеры способны выдерживать большую физическую и динамическую нагрузку длительное время в разных условиях эксплуатации.

Конструкция анкера

Строение анкеров зависит от их вида и назначения. Они различаются способом монтажа и присоединению дополнительных элементов к ним. Наиболее распространенными разновидностями можно назвать:

  • клиновые
  • распорные;
  • забивные.

Распорный тип

Чаще всего встречаются именно распорные анкера. Их строение крайне просто, понятно и эффективно. Состоит крепеж из болта или шпильки, на конце которой находится специальный конус. Поверх болта надета гильза с продольными разрезами, которая немного не достает до края конуса. Вся конструкция вставляется внутрь крепежного отверстия. Чтобы зафиксировать анкер, его нужно начать закручивать. Конус на его конце не сможет легко войти внутрь гильзы из-за того, что его крайний диаметр больше последней. В результате он начнет распирать саму гильзу и прижимать ее к стенкам монтажного отверстия. Так анкерный крепеж надежно фиксируется внутри.

Распорные анкера эффективны в плотных и стойких материалах. В бетоне они показывают прекрасные результаты крепления. А вот в мягких и пустотелых материалах они не эффективны, поскольку прилегают к стенкам крепежных отверстий не надежно.

По строению такие крепежи бывают с:

  • гайкой;
  • кольцом и крючком;
  • шестигранной головкой;
  • двухраспорные.

Анкер с гайкой — шпилька с длинной гильзой, прижимающейся простой гайкой. Преимущество крепежа в том, что непосредственно на него можно монтировать разные конструкции. Также он позволяет монтировать на шпильку гайки особенного назначения или наконечники для сварки.

Анкеры с кольцом и крючком мало чем отличаются от предыдущей разновидности. Они также распираются гильзой внутри отверстия. Главная особенность — кольцо и крючок на передней части для подвешивания тросов, цепей к стенам или потолку.

Двухраспорные анкеры созданы для того, чтобы крепеж фиксировался на самом конце в глубине стены. По конструкции он отличается от предыдущих. Когда шпилька выкручивается, распорные втулки входят одна в другую. И все давление на стену сосредотачивается именно в этом месте. Чаще всего применяется с пористым материалом.

Анкер с головкой рассчитан под обычный шестигранный ключ. Отличается от конструкции с гайкой тем, что при закручивании распорный конус по резьбе постепенно поднимается вверх, обеспечивая максимальное давление гильзы на стенки отверстия. Редко делается большим. Как правило, диаметр этого крепежа редко превышает 12 мм.

Клиновые

Такие анкера похожи на предыдущую разновидность. Это шпилька с небольшой деформационной гильзой. При закручивании, лепестки гильзы раскрываются специальным конусом. Крепеж осуществляется глубоко в стене. Это обеспечивает надежное сцепление и исключает растрескивание материала на лицевой стороне поверхности.

Забивные

По конструкции сильно отличаются от предыдущих вариантов. Раскрытие происходит только после того, как сама гильза отдельно устанавливается в отверстие. И только потом его распирают специальным образом. Монтаж происходит по такой схеме:

  • подготовить отверстие;
  • вставить в него гильзу анкера;
  • установить внутрь специальный штырь и ударить по нему молотком;
  • распорные лепестки раскроются от удара;
  • вынуть штырь и вкрутить болт для дальнейшего монтажа конструкций.

Химические анкеры

Еще называются клеящимися. Используются для обеспечения надежного крепления в мягких и пористых материалах, которые не выдерживают давления обычных анкеров. Состоит из специального клеящего состава и шпильки. Вначале подготавливается отверстие, в которое заливается специальный клей. Потом в него нужно вставить шпильку. Через некоторое время состав отвердеет и можно будет проводить монтажные работы. Его недостаток в том, что нужно ждать время для достижения необходимой прочности клеем. Обычные анкера позволяют использовать их сразу после монтажа.

Еще одна сложность использования этого крепежа в правильности подготовки отверстия. Для начала оно высверливается обычным способом. А потом нужно выбрать в конце пустоту в виде конуса. Дно должно оказаться значительно шире, чем передняя часть. Так получится использовать большее количество клея. Из-за узкой горловины он не сможет вырваться из отверстия даже через некоторое время после монтажа и оказания определенных нагрузок.

Сфера применения анкеров

Анкера — универсальный и надежный крепеж. Их используют и в больших строительствах, и в частных целях. Во всех случаях они показывают прекрасные эксплуатационные результаты. Это один из самых надежных видов крепления в самых твердых материалах.

В промышленности

Основная сфера применения в промышленных масштабах — это строительство. При помощи анкеров осуществляется монтаж разных конструкций в камень и бетон. Крепеж позволяет гарантировать надежность сцепления и дальнейшую безопасность людей, эксплуатирующих элементы, установленные таким образом.

На анкера можно монтировать сварные головки. Это отличная и надежная основа для проведения сварочных работ. Используется в тех случаях, когда сварные конструкции не удалось заранее закрепить в не застывшем бетоне или это было невозможно сделать по технологическим причинам.

При монтаже лестниц, перил, навесных конструкций анкера показывают себя лучше всего. Они прекрасно выдерживают вибрации и давление. Поэтому нет риска проседания или разлома крепежных отверстий через определенный промежуток времени.

Надежность и долговечность крепления исключает возможность быстрого демонтажа, если верхняя часть зафиксирована намертво. Чтобы разобрать конструкцию, придется применить специальные инструменты. Это невозможно сделать незаметно, что выгодно в целях безопасности.

В нашей стране чаще всего используются металлические анкерные болты. А в западных странах все большее распространение получают химические (клеевые) анкера. Они показывают высокие характеристики надежности крепления. Ограниченности их применения в нашей стране связано с отсутствием или несовершенством ГОСТов по их использованию в промышленных масштабах.

В быту

Бытовое использование анкерных болтов тоже широко распространено. Это связано с тем, что дома и квартиры часто строятся из бетона и других прочных материалов. Гвозди и шурупы в таких случаях мало эффективны.

При помощи анкеров к стенам крепятся спортивные стенки и мебель, требующая надежного монтажа: шкафчики, подвесные полки. В бетонный пол вставляются анкера для установки разной сантехники. На потолках фиксируются люстры, детские качели, боксерские груши. И это только незначительная часть примеров.

В целом, в бытовых условиях анкера можно использовать так же, как и в промышленном строительстве, только в меньших масштабах. При ремонте и возведении домов просто не обойтись без этого вида крепежа, если нужно осуществить монтаж в твердую или пористую поверхность.

Подбор крепежа по материалу

Большое разнообразие анкеров вызвано тем, что для разных целей были разработаны разные виды. И нужно правильно подбирать крепежи, чтобы обеспечить самое надежное крепление. Лучше всего это делать, исходя из материала, в который они будут устанавливаться.

Бетон

Бетон — это плотный и прочный материал, получаемый после затвердевания цементной смеси с дополнительными наполнителями. Существуют разные виды по прочности и плотности, в зависимости от назначения в строительстве. Для обработки после затвердевания требуются специальные инструменты.

Надежность установки анкеров и их сцепление с бетоном зависит от некоторых факторов:

  • изначального качества материалов, в которых осуществляется монтаж;
  • размер и разновидность самого крепежа, зависящие от предполагаемой нагрузки на них;
  • правильности проведения подготовительных работ для установки крепежа и соблюдения правил его установки;
  • характеристики самого анкера.

Анкерные крепежи могут быть установлены в разные конструкции, выполненные из бетонов достаточно высокой прочности:

  • бетонный фундамент;
  • бетонные и кирпичные стены и перегородки;
  • бетонный плиты перекрытия.

При помощи этих крепежных элементов могут монтироваться:

  • балки из металлопроката;
  • подвесные потолочные конструкции;
  • осветительные приборы;
  • деревянный брус как основа для других конструкций;
  • несущие элементы с большим весом и габаритами.

Для осуществления монтажных работ используют все основные виды анкерных болтов и шпилек. Перед их установкой нужно правильно рассчитывать предполагаемые нагрузки, воспринимаемые ими. От этого и будет зависеть диаметр, длина и конкретный тип анкера. Делается это на основании специальных таблиц, разработанных специалистами.

Газобетон

Газобетон относится к пористым материалам. Его популярность растет за счет относительно невысокой стоимости при прекрасных показателях теплоизоляции. К тому же, такие бетоны имеют значительно меньший вес, чем обычные марки, поэтому они позволяют облегчить несущие конструкции.

Их недостаток в то, что при умеренном механическом воздействии пенобетонные поверхности подвержены разрушению. Поэтому привычные крепежные элементы для них не подходят.

Для газобетона разработан особый тип анкерных креплений, называемый в народе бабочкой. Это связано с тем, что распорные лепестки крепежа похожи на это насекомое. Они раскрываются не конусным наконечником, а как бы стягиваются в процессе установки. Острые края как бы упираются в стенки отверстия из пенобетона и не дают болту вывалиться наружу.

Из-за того, что пенобетон — хрупкий материал, часто возможно разрушение краев отверстия во время проведения монтажных работ. Поэтому многие производители заранее ставят метку, до какого предела можно затягивать болт или шпильку. Так удается избежать неприятностей.

Выбор конкретной модели по длине и конструкции зависит от типа и направления предполагаемой нагрузки. Получить консультацию по этому поводу можно у продавцов в магазине или изучив спецификацию конкретного анкера.

Пеноблок

Пеноблоки, как и газобетон, обладают высокой пористостью с незначительной прочностью при точечном механическом воздействии. Это означает, что в таком материале невозможно использовать гвозди и дюбеля. В качестве крепежа нужно применять более надежное сцепление, обеспечиваемое анкерами.

По конструкции и способам подбора для пеноблока можно ориентироваться на рекомендации для газобетона, поскольку эти два материала очень похожи между собой.

Для пеноблоков используются крепежи, работающие по типу «бабочки». В зависимости от предполагаемой нагрузки, внешняя гильза может быть пластиковой или металлической, а в зависимости от условий применения, еще и с повышенной устойчивостью к коррозии, если такие блоки подвержены влиянию влаги.

Кирпич

Один из самых распространенных строительных материалов. Применяется для массового и частного строительства. Из кирпича делают как несущие конструкции, так и внутренние перегородки. Обладает достаточно большой прочностью и плотностью. В качестве монтажных элементов не воспринимает гвозди и скобы, поскольку их края практически никак не сцепляются со стенками отверстия, в которое они вставляются.

В качестве крепежа лучше всего подходят анкера. Они способны надежно зафиксироваться в крепежном отверстии и выдерживать большие нагрузки. Выбор конкретного вида зависит от возможной нагрузки и толщины конструкции, в которую будет осуществляться монтаж.

Камень

Еще один плотный материал, который используется значительно реже в строительстве. Но и для него нужны крепежи. Поскольку он имеет самую высокую плотность и прочность, то и анкера для камня должны учитывать эту специфику.

Лучше всего для таких целей подходят распорные конструкции с фиксацией по всей площади или у основания крепежа. Прочные стенки монтажного отверстия выдерживают большие нагрузки, помогая распределить их по всей поверхности.

Анкера типа «бабочка» в камне будут неэффективными, поскольку плотный материал не позволит лепесткам раскрыться в полной мере. Поэтому данный тип анкеров совершенно не подходит.

Особенности применения химических анкеров

Во всех описанных выше случаях допускается применение и клеевых дюбелей. Они обеспечивают высокий уровень адгезии с разными видами поверхностей и материалов. Отличием может быть только способ подготовки монтажного отверстия. В более мягких и пористых материалах обязательно делать рассверливание дна в виде конуса. Так увеличивается площадь соприкосновения клея с поверхностью и исключается возможность выпадения конструкции. Это будет работать в пеноблоке, пенобетоне, с кирпичом.

В то же время в бетоне и камне это сделать будет намного сложнее. Поэтому допускается применения прямых монтажных отверстий. Их диаметр должен быть с учетом рекомендаций производителя.

Слишком большое отверстие означает, что клея будет больше, чем положено. Из-за этого снизится устойчивость к механическим нагрузкам. Слишком малое отверстие, наоборот, не даст возможности добавить нужное количество клеевой смеси. Это чревато риском выпадения анкера из монтажного отверстия.

Применение анкерных креплений оправдано в разных ситуациях. Их эффективность доказана многолетним опытом в профессиональном и частном строительстве и монтажных работах. В соответствии с целями применения, существует большое количество разновидностей этого крепежа. Это позволяет добиться наиболее эффективных результатов в каждом конкретном случае.

Заказать нестандартный крепеж стоит в тех случаях, когда нужно выполнить особенные монтажные работы, а доступные на рынке анкера не подходят для этих целей. Так можно добиться максимальной эффективности при минимальных затратах сил и материалов.

Виды анкерных болтов | Применение | Анкерные болты

Анкера, отличающиеся прочностью, подходят для крепления конструкций разного веса. Области применения анкерного болта – строительство и промышленность. Он подходит для крепления материалов разной прочности. Он достаточно востребован на рынке благодаря своей универсальности. В большинстве случаев анкера используют для монтажа на прочных конструкциях. Если речь идет пористых, неоднородных структурах, лучше применять специально разработанные виды прочного анкерного болта. Только так вы сможете обеспечить надежное крепление.

Анкерный болт фиксируется благодаря нескольким факторам:

  1. сила трения. Втулка прочно соприкасается с отверстием, фиксируя положение;
  2. сила распорного механизма;
  3. свойства адгезионных компонентов, которые удерживают болт за счет склеивающей основы.

Разновидности анкерного болта

Анкерные болты бывают не только универсальными, но и для решения конкретных строительных задач. В этих случаях их наделяют особыми свойствами, совершенствуя конструктивные особенности. В результате из модельного ряда анкерного болта удастся подобрать крепеж для решения любой монтажной проблемы.

При выборе анкерного болта нужно не просто знать о различных модификациях, их полюсах и минусах, технических особенностях, но и ориентироваться, какой вариант больше подойдет под условия эксплуатации.

Востребованные виды болтов на рынке:

Анкерный болт с гайкой. Это самый упрощенный тип по своему строению. Состоит из нескольких элементов: шпильки с резьбой, наконечником в форме конуса, гайки и втулки. С помощью гайки фиксируют анкера. Схема монтажа стандартная. Предварительно нужно просверлить отверстие по диаметру крепежной системы. Затем прочно зафиксировать гайкой. В этот момент наконечник расширяет втулку, увеличивая ее диаметр. Так достигается надежная фиксация анкерного болта в лазейке. Анкерные гаечные болты можно использовать в любых условиях эксплуатации. Даже если речь идет об агрессивной среде, местах повышенной влажности. Болты выпускаются в широком ассортименте. Диаметр анкерного болта колеблется 6 — 28 мм. По длине они бывают 6 — 30 см. Исходя из этих параметров, легко подобрать тип крепежа для решения разных строительных задач. Анкерный крепеж будет эффективным только в том случае, если вы монтируете болт в материалы прочной структуры. Например, однородный кирпич или бетон. Для работы с пористыми поверхностями существуют специально разработанные анкера.

Анкерный болт с крюком. Имеет много общего с предыдущим видом. На конце стержня в этой модификации установлен изогнутый крюк. С ним проще монтировать подвесные конструкции. Например, элементы подвесных потолков. Функция гайки в болте с крюком заключается в разжиме втулки, за счет чего болт надежно фиксируется. При монтаже конструкции на крюк при необходимости ее легко извлечь. Такой вариант подходит для установки сантехники.

Тип анкера с кольцом. На конце стержня образовано кольцо или полукольцо. Стержень, аналогично с предыдущими видами анкерного болта, играет роль фиксатора, а на кольцо крепят разные бытовые предметы или конструкции. Между собой болты отличаются размерами, которые определяют сферу их применения и назначение. Удобнее всего на кольцо крепить тросы и строительные леса.

Пружинные. Тип часто применяются при ремонтных работах, оформлении интерьера. Крепятся анкера путем увеличения пружины. Такой анкерный болт подходит для крепления на тонкостенных основаниях.

Применение

Анкерные болты механического типа выдерживают большие нагрузки при соединении с малопористыми поверхностями. Если речь идет о материалах с неоднородной пористой структурой, тогда подойдут химические анкера.

Анкерные болты по бетону бытового назначения отлично подходят для монтажа сантехники, подвесных систем, дверей, потолков и других предметов.

Клиновые болты монтируются в плотные поверхности. Если рассматривать их применения в быту, чаще крепят спортивные уголки, боксерские груши. Существуют также анкера, которые можно использовать для крепления к фундаменту с трещинами. При выборе анкерного болта нужно брать во внимание не только особенности изделия, но и основания, на которое нужно закрепить болт.

Болты-шпильки могут крепиться к монолитным конструкциям и тем, которые дали трещины. По этому критерию разделяют категории HAS и HST. Эксплуатационные свойства болтов указаны на упаковке. Также должна быть маркировка по международным стандартам. Их расшифровка предоставит информацию о: материале, выдерживаемых нагрузка (вырывание и срез), условиях эксплуатации, типе, размерах, технических свойствах.

Перед монтажом обязательно рассчитайте силу напряжения стен и потолков. Поскольку анкера востребованы в строительной сфере, их часто применяют для установки массивных и габаритных конструкций.

По стоимости самым дорогим считается химический тип. Это инновационные разработки, которые на российском рынке тестируют еще не так активно, в отличие от европейского. Крупные строительные холдинги уже пользуются преимуществами химических анкеров.

Преимущества и недостатки

Несмотря на то, что анкерные системы считаются универсальными, их целесообразней использовать в монолитных прочных основаниях. Если необходимо закрепить конструкцию на деревянной поверхности, можно найти бюджетные варианты.

Если монтировать анкерный болт по назначению, можно оценить его сильные стороны:

  • выдерживает большие нагрузки. Это наиболее крепкий и надежный крепеж, который пользуется спросом в строительной и промышленной индустрии;
  • широкий выбор крепежей по размеру, выдерживаемым нагрузкам, особенностям монтажа;
  • материал – углеродистая сталь. Она отличается долговечностью и не поддается коррозии;
  • простой монтаж. Для установки крепежей не понадобится специальное оборудование;
  • помимо установки новых конструкций анкерными болтами можно укреплять уже существующие;
  • анкерный болт сохраняет неподвижность даже при воздействии постоянных сил. Например, если в зоне установки есть вибрация.

К недостаткам можно отнести относительно высокую стоимость болтов. Для монтажа всех типов анкерных болтов обязательно просверлить отверстие, что может показаться неудобством и сложностью. Обеспечить надежное крепление можно только при грамотном подходе и точных расчетах.

Классификация анкеров по типу конструкции

Все анкерные болты объединяет принцип установки. При вкручивании увеличивается размер поперечного размера болта. За счет этого крепеж фиксируется. В зависимости от особенностей конструкции выделяют несколько особенностей анкерного болта:

  • клиновой анкер. Втулка расширяется при вкручивании, как и другие крепежи этого типа. В области резьбы есть гайка. При креплении клинового анкерного болта понадобится закрутить гайку с помощью рожкового ключа. Такие болты выдерживают большие нагрузки. Недостатком такого крепежа считают повышенное напряжение на поверхность, к которой он крепится. Из-за этого целесообразно монтировать клиновой анкер исключительно в однородные прочные материалы.
  • втулочный гаечный анкер. Это металлический крепеж с фиксирующей частью в виде гильзы. На одном конце шпильки расположена головка, которая в процессе вкручивания перемещается по резьбе. Втулочные анкера допустимо использовать в пористых поверхностях. Даже хрупкие поверхности способны выдержать минимальное напряжение от анкерного болта. Однако наряду с преимуществами он способен выдерживать не такие большие нагрузки, как клиновой;
  • цанговый. Отличается усовершенствованной структурой втулки болта. На гильзе образовываются 4 лепестка. В результате вкручивания меняется форма рабочей поверхности и увеличивается сила трения, что гарантирует прочность анкерного соединения. Анкер с цангой по нагрузочным способностям сопоставим с клиновым анкерным болтом. Он применяется для легких видов покрытий. По цене на порядок дороже других видов из-за большого спора;
  • забивной. Втулка в таких изделиях имеет форму конуса с разрезами. С помощью молотка клин, расположенный внутри гильзы, распирает втулку, фиксируя болт. Наиболее востребованный болт при монтаже бетонных конструкций и фундаментных работ.

Силы разрушения анкерного болта

При неправильных расчетах допустимых нагрузок, на анкерный болт могут влиять силы разрушения. Их существует несколько:

  1. Срез. Риск его образования существует на месте крепежа анкерного болта. В итоге болт просто ломается.
  2. Вырыв анкерного болта. Такой сценарий означает, что стержень болта полностью или частично выходит из отверстия.
  3. Вырыв самого материала. В этом случае происходит вырыв поверхности, на которую крепили анкер. Это случается из-за того, что основание не выдерживает нагрузки.
  4. Изгиб. Превышение предельно допустимых нагрузок может привести к деформации крепежа.
  5. Сгорание. Стержень болта меняет свою форму из-за влияния высоких температур.
  6. Коррозия. Она проявляется в случае выбора неподходящего типа прочного анкерного болта в соответствии с условиями эксплуатации. В некоторых случаях это могут быть некачественные болты без сертификатов качества, которые не прошли тестирования и дополнительную обработку для сохранения своих свойств.

Все анкера должны соответствовать стандартам ГОСТа. По маркировке изделий можно узнать все технические особенности изделия, условия применения, нагрузки, свойства материала, из которого они изготовлены.

Анкера преимущественно используются в твердых материалах. Если готовить о химических анкерных болтах, инновационные разработки подходят и для пористых оснований. Несмотря на изобилие видов, принцип фиксации одинаковый. Анкера способны гарантировать надежность креплений, долговечность и устойчивость к внешним факторам воздействия.




Анкерные болты для фундамента


Анкерные болты для бетонного фундамента — надежное крепление всей конструкции

Как выбрать и установить анкерные болты (анкеры) для фундамента: основные виды, принципы крепления и правила установки в фундамент. Преимущества химического анкера для бетона.

Для обеспечения надежного крепления строительных конструкций к прочным монолитным основаниям используются специальные крепежные элементы – анкерные болты для фундамента. Они имеют вид прута с резьбой и специальным приспособлением в форме загиба или разветвления для закрепления в основании.

Основные виды анкеров для фундамента

Существует несколько видов анкерных фундаментных болтов, различающихся формой основания и конструкцией:

  • в форме изогнутой шпильки
  • прямые
  • составные
  • съемные
  • в виде анкерной плиты
  • с коническим наконечником

Кроме того анкеры, используемые для крепления к фундаменту, разделяются по методам монтажа, в зависимости от которого они бывают:

1. глухие – такие болты устанавливаются перед заливкой бетона. Глухими являются болты в виде изогнутой шпильки и анкерной плиты, конструктивные решения которых позволяют им очень надежно закрепиться в застывшем фундаменте. Во время монтажа их правильная фиксация обеспечивается с помощью специальных приспособлений – кондукторов, без использования которых невозможно добиться, чтобы положение анкеров полностью соответствовало проектным параметрам;

2. съемные – крепеж таких болтов выполняется с использованием закладных деталей и плит. Поскольку сам анкер не имеет сцепления с фундаментом, его закрепляют силоксановым или эпоксидным клеем либо цементно-песчаным раствором. В основании болты устанавливаются в пазы или крепятся разжимными цангами, вмонтированными в фундамент перед бетонированием.

Крепежный анкер для фундамента подходит для использования только в прочных негибких материалах – бетоне, камне, кирпиче. Большинство фундаментных болтов могут эксплуатироваться при температуре -50° – + 50° С. Если условия не соответствуют данным параметрам, то требуется дополнительный расчет конструкции.

В зависимости от допустимых условий эксплуатации болты разделяются на два типа:

  • конструктивные – применяются для крепления массивных конструкций, обеспечивающих устойчивость давлением собственного веса;
  • расчетные – берут на себя нагрузки, которые возникают при эксплуатации сооружения.

Выбор конкретного типа анкерного болта зависит от габаритов и особенностей конструкции, типа фундамента и способа монтажа.

Принципы крепления анкера в фундаменте

Удержание анкерного болта в фундаменте осуществляется за счет работы трех принципов:

Трение – это те нагрузки, которые анкерный болт воспринимает и передает на фундамент путем своего трения о материал монолита. Этот процесс требует наличия распирающей силы, создаваемой за счет распора пластикового дюбеля или металлической цанги.

Упор – это нагрузки, воспринимаемые анкером и компенсируемые внутренними силами сопротивления его материала излому, которые создаются на глубине анкеровки.

Склеивание – это компенсация нагрузок внутренним касательным напряжением в месте контакта анкера с материалом основания. Этот принцип действует у химических клеевых анкеров и закладных деталей, не имеющих упорного приспособления и уширения.

Разрушение анкерного крепления обычно происходит в наиболее слабом месте. Существует несколько видов разрушений анкера:

  • вырыв
  • пластический изгиб
  • излом
  • коррозия
  • плавление
  • выгорание

Установка анкерного болта в фундамент

В идеальном варианте установка анкеров в бетон должна выполняться сразу после заливки фундамента – до застывания раствора. Расположение болтов определяется в соответствии с планом обустройства наружных стен, внутренних перегородок и дверей, поскольку анкеры можно и нужно ставить под внешними стенами, но нельзя под внутренними перестенками и в дверных проемах.

Болты погружаются в бетон ровно по центру стены и утапливаются не слишком глубоко, чтобы выступающая часть составляла около 6 см. При этом резьбу анкера рекомендуется обернуть пленкой, чтобы избежать загрязнения и последующей чистки болта от застывшего бетона. Монтируются анкеры по всему периметру стен с шагом в 40 см. Очень важно, чтобы они располагались строго вертикально. Для предотвращения крена анкеров во время застывания раствора следует использовать крепежное устройство, специально прикрепленное к опалубке. Если анкерный болт устанавливается до заливки фундамента, то его фиксируют путем крепления к арматуре.

Установка анкерных болтов в уже готовый (схватившийся) фундамент выполняется в посадочные отверстия, предварительно высверленные с помощью буров или сверл соответствующего диаметра.

Химический анкер

Помимо традиционных анкерных болтов для фундамента, которые соединяются с материалом за счет механической связи (трения, упора), существуют анкеры, связывающиеся с основанием посредством межмолекулярного взаимодействия под воздействием адгезионных и когезионных сил (склеивание). Такие болты называются химическими анкерами.

По сути, химический анкер – это металлический резьбовой стержень и клеевой связующий состав, в который он помещается. Как правило, химические анкера для бетона изготавливаются из оцинкованных или из нержавеющих коррозийностойких сталей.

В данном случае крепление выполняется путем приклеивания анкера. Для этого в посадочное отверстие сначала заливается специальный клеевой состав, а затем в него погружается болт. Химический состав после застывания образует очень прочную связь, устойчивую к атмосферным воздействиям и коррозии. Также он характеризуется высокими адгезивными свойствами и такой же прочностью, как большинство аналогичных стройматериалов.

Используемые клеевые составы являются двухкомпонентными: они изготавливаются из искусственных смол, которые застывают при смешивании с отвердителями. Одновременное использование органической и неорганической составляющей раствора выводят химический анкер на более высокий качественный уровень:

  • неорганический компонент (цемент) обеспечивает высокую совместимость с основанием;
  • органическая высокореактивная смола способствует достижению оптимального времени застывания.

Указанные компоненты способствуют надежной фиксации анкера практически в любом материале и обеспечивают повышенную термическую и химическую стойкость. Благодаря единому набору компонентов для всех материалов химические анкеры являются универсальными. Кроме того отсутствие распора позволяет выполнять установку этих болтов при минимальных краевых и осевых расстояниях, а простота монтажа и нетребовательность к размерам отверстий значительно облегчают выполнение работ.

Химические анкерные стержни могут быть самыми разными по размерам, конструкции и назначению. Самые сложные стержни и втулки могут применяться в тяговой зоне разорванного бетона, при наличии динамических и вибронагрузок, в пустотелых или «слабых» материалах.

Химическое крепление анкерных болтов в бетоне обеспечивает высочайшие нагрузочные характеристики, исключает создание напряжений в материале фундамента, не ослабляется со временем. Высокая эффективность химической анкеровки подтверждена многочисленными испытаниями и допусками, поэтому она считается лучшим вариантом крепления для фундамента.

Рекомендации по подбору и монтажу фундаментных болтов

В процессе строительства или капитального ремонта основоположным являются прочность и устойчивость возводимого строения. Благодаря применению фундаментных болтов удаётся прочно закрепить несущие колоны в здании, а также надёжно закрепить необходимое оборудование. Принцип работы такого анкерного крепежа основан на «якоре».

Невзирая на тот факт, что каждый вид фундамента представляет собой прочную и надёжную систему, соединять его со стенами рекомендовано с использованием специально предназначенных крепёжных элементов. Ими являются фундаментные болты. Вставляются они в конструкцию ещё до момента заливки бетонного раствора либо же после нее. В данной статье мы детально расскажем о нюансах выполнения их установки.

В строительстве для крепления железобетонных либо же стальных конструкций к основанию применяют специальные крепёжные элементы – анкерные болты. Их применение даёт возможность существенно увеличить устойчивость самой строительной конструкции. Но также фундаментные болты позволяют надёжно скрепить несущие колоны и прочие необходимые элементы возводимого объекта. Их принцип работы основан по типу якоря, вмонтированного в конструкцию самого строительного материала, прочно скреплённого с ним. Очень важно правильно подобрать нужные анкерные элементы крепежа.

Производство данной крепёжной продукции осуществляется по специальному документу – это известный всем профессиональным строителям ГОСТ 24379.1-80. Врезаясь в основания здания, анкерные болты создают прочное соединение, которое способно выдержать большие нагрузки (динамические и статические). Но это при условии соблюдения технологии строительства. Чтобы обеспечить всё это, при изготовлении применяются исключительно высококачественные материалы. Сверху болты дополнительно покрываются слоем цинка, который уберегает от влияния окружающей среды.

Анкеровка применяется для возведения фундамента различного типа. Поэтому у таких изделий могут быть разными: размер, марка стали, вес и длина. Сегодня на отечественном рынке в данном сегменте представлена данная продукция от 15 сантиметров до 5 метров.

Что касается видов фундаментных болтов, то они классифицируются на несколько видов.

  • Изогнутые. Выполняются они в виде стержня металла, один конец которого обладает изогнутой формой. Внешне он похож на крючок. Предназначаются для установки в железобетонном фундаменте и соединения крупногабаритного оборудования.
  • Составные. Длина их может доходить до нескольких метров. Конструкция состоит из таких элементов, как резьбовая шпилька, анкерная плита, муфта, гайка и металлический штырь. Применяются эти крепежи в том случае, когда возникает необходимость в выполнении стяжки двух конструктивных элементов. Один конец находится в бетоне, а второй – вкручивается в муфту. Диаметр составного болта разный (М16, М20, М24, М28, М30, М36 и другие). Выбирать его можно из специальной таблицы.
  • Прямые. Конструкция болта похожа на обыкновенный металлический штырь. На одном конце находится резьба. Его длина может быть 140 сантиметров. Отличительной чертой тут является тот факт, что прямой болт может монтироваться в уже готовый фундамент. Для их надёжного закрепления применяется специальный клеевой состав либо же цемент.

Изогнутые

Составные

Прямые

  • Со специальной анкерной плитой. Изготовление такого крепежа выполняется, опираясь на действующий ГОСТ 24379.1-80. Одна часть болта фиксируется ещё до момента обоснования самого фундамента. Осуществляется это благодаря сварке или резьбовому соединению. Особенностью такого крепежа является размер. Он может доходить до 5 метров.
  • Съёмного типа. Тут присутствует специальная анкерная система. С её помощью осуществляется надёжная фиксация в железобетонный, кирпичный или каменный фундамент. Благодаря данному крепежу осуществляется возможность установки разных инженерно-технических конструкций. Нижняя обойма болта закладывается в фундамент, а верхняя шпилька с резьбой монтируется уже по завершении бетонирования.
  • С коническим наконечником. Цанговый болт монтируется непосредственно в фундамент. Область предназначения – крепление бойлеров к стене, предметов мебели и многого другого. Благодаря специальной цанге разжимного типа, расклиниваемой при закручивании, обеспечивается прочная и надёжная фиксация.

Со специальной анкерной плитой

Съёмного типа

С коническим наконечником

Перед тем как приступить к монтажу данного типа крепления, нужно произвести расчёт необходимых болтов согласно проектной документации. Делается это для определения их эксплуатационных характеристик. Учитывать стоит расстояние от края фундамента, а также глубину отверстия. Болты анкерные держатся благодаря таким особенностям, как склеивание, упор и трение. Что касается упора, то это та нагрузка, которую принимает на себя крепёж и компенсирует благодаря своим конструктивным характеристикам. Нагрузку обеспечивает трение. Ну а склеивание представляет собой компенсацию этих нагрузок благодаря «касательным напряжениям».

Но также стоит акцентировать своё внимание на тот факт, что размер анкера вместе с глубиной заделки не должна быть больше высоты самого фундамента. Это очень важно, иначе в момент затяжки самого болта произойдёт нарушение фиксации. Вы не достигнете требуемой надёжности такого крепления. Соединение с плитой должно быть жёстким и прочным.

Перед установкой болта в фундамент нужно выполнить его визуальный осмотр на предмет наличия возможных дефектов в конструкции.

Установка анкерных креплений не является сложной процедурой. Её можно выполнить и самостоятельно без привлечения бригады профессионалов.

Однако для этого вам нужно придерживаться ряда основных правил.

  • Досконально изучите план объекта строительства, и определите точные места для установки анкерных болтов.
  • Контролируйте глубину погружения данного крепления в уже сформированный фундамент. Она не должна быть больше его толщины.
  • Обязательно учитывайте расстояние между рядом находящимися крепёжными элементами. Расчёт проводится довольно просто: это две величины самой глубины заделки.
  • Фундаментные болты должны стоять строго вертикально.
  • Формирование блока данного вида крепления. После полного высыхания бетона нужно скрепить все концы болтов при помощи железной пластины или доски с заранее просверленными отверстиями. Благодаря этому надёжность всей конструкции будет высокой.
  • Если вы крепите анкерный крепёж ещё до заливки фундамента, то также стоит заранее просчитать их максимально точное расположение согласно проекту здания.

Если вы сомневаетесь в своих силах, то установку анкерных болтов лучше всего доверить настоящим профессионалам своего дела. Это не только сэкономит ваши силы, нервы, время, но и деньги на ремонт всей конструкции.

Если же вы хотите подобрать максимально качественное анкерное крепление, то для этого стоит брать во внимание следующие основные характеристики:

  • нагрузка, которую способен выдержать болт;
  • требуемая длина;
  • вид крепления, опираясь на конструктивные особенности фундамента;
  • вид, прочность и сама структура основания;
  • расстояние между отверстиями;
  • громоздкость и объём конструкции, которую вам необходимо повесить.

Если у вас съёмная конструкция, то анкерная арматура монтируется ещё до бетонирования. Шпильки же устанавливаются по завершении заливки фундамента. Что касается размеров данного крепёжного элемента, то он выбирается исходя из веса и размеров самой конструкции. Чем она будет больше, тем длиннее обязан быть анкерный болт. Его размер всегда можно определить исходя из маркировки. Первая цифра тут показывает внешний диаметр, вторая – внутренний, и третья соответствует общей длине.

Что касается монтажа анкерных болтов, то он везде одинаков. Исключением является забивной крепёж. Тут не нужно крутить гайку, а забивать анкер молотком.

Рекомендации по подбоу и монтажу фундаментальных болтов в следующем видео.

Фундаментный болт: как подобрать и установить устройство

Содержание

  • 1 Выбор болтов
    • 1.1 Разновидности болтов
    • 1.2 Размеры
  • 2 Монтаж болтов

Фундаментный болт – это специальный крепежный элемент, используемый для соединения фундамента и строения (оборудования и так далее) между собой. Болт для фундамента работает по технологии «якоря» (анкера), то есть устройство монтируется внутрь фундамента и надежно зацепляется. Правильно подобранный и установленный болт позволяет увеличить устойчивость и долговечность сооружения.

Крепления для сцепления фундамента и строения

Выбор болтов

При выборе болтов следует учитывать два основных параметра:

  • виды крепежных элементов;
  • размеры болтов.
Разновидности болтов

В настоящее время выпускаются анкерные болты для фундамента следующих видов (ГОСТ 24379.1-80):

  • прямые. Конструкция болта – металлический штырь с резьбой и гайкой. Прямой болт может быть установлен в фундамент на стадии заливки или после полного высыхания бетона. В последнем случае для фиксации крепежного узла используется эпоксидный клей или раствор цемента;

Фундаментный болт в прямом исполнении

  • изогнутые. Конец металлического штыря загнут в форме крюка или буквы Г. Дополняется резьбой с одной или двумя фиксирующими гайками. Преимущественная область применения – железобетонные основания различных форм и размеров;

Разновидности изогнутых болтов для фундамента

  • болт с анкерной плитой. Такой анкерный болт отличается наличием специальной вставки – анкерной плиты, за счет которой может быть значительно увеличена нагрузка на крепежный элемент. Единственным существенным недостатком конструкции является необходимость установки соединителей на стадии изготовления фундамента;

Фундаментные болты для больших нагрузок

  • составные. Болты предназначаются для прочного крепления двух конструкций между собой. Изделие состоит из металлического штыря, с одной стороны которого имеется анкерная плита, а с другой – одна или несколько крепежных гаек. Стыковка отдельных частей болта производится за счет соединительной муфты;

Основные виды составных болтов

  • съемные. Металлический штырь, дополненный анкерными системами, можно устанавливать не только в бетонные основания, но и при изготовлении кирпичного или каменного фундамента. Съемные болты дополнительно используются при сооружении систем коммуникаций.

Разновидности съемных фундаментных болтов

Размеры

Основными параметрами, имеющими существенное значение, при выборе являются:

  • диаметр болта;
  • длина болта.

При определении длины крепежа необходимо руководствоваться следующим правилом: длина болта не может быть больше толщины фундамента и не менее половины параметра (в таком случае добиться надежности соединения не получится).

В соответствии с ГОСТ максимальная длина разных видов болтов составляет:

  • 180 см для изогнутых, составных и съемных конструкций;
  • 140 см для прямых;
  • 5 м для болтов с анкерной плиткой.

Параметры длины анкерного болта

Второй размер – диаметр болта определяется в соответствии с такими параметрами, как коэффициент нагрузки и коэффициент затяжки. Определить данные параметры самостоятельно достаточно сложно, поэтому рекомендуется брать информацию из справочной таблицы.

Подбор диаметра болтов в зависимости от параметров

Монтаж болтов

Установить анкерные болты в фундамент можно своими руками. Для этого необходимо:

  1. определить места расположения болтов в соответствии со схемой будущей конструкции. Следует помнить, что болты располагаются исключительно под стенами. Установка анкеров под дверями и окнами не допустима;

Пример расположения болтов в фундаменте

  1. перед установкой болты рекомендуется соединить досками, металлическими пластинами или иными способами до полного высыхания цементного раствора. Это позволит избежать неправильности установки;

Соединения болтов перед установкой

  1. болты размещаются в опалубке после заливки фундамента бетоном. При установке следует следить за глубиной погружения и вертикальностью крепежного элемента.

Болты, установленные в фундамент

Как установить болт в готовый фундамент – смотрите на видео.

При правильном подборе и корректной установке соединительные элементы позволят достичь более высокой прочности конструкции.

Фундаментные болты

Фундаментные болты для строительных работ

При производстве строительных работ используется огромное количество различных видов крепежных элементов, выполняющих те или иные функции. Особое место занимают резьбовые стержни различной формы, получившие общее название фундаментные болты. Об устройстве этих крепежей, их видах и использовании расскажем в данной статье.

Болты, называемые иногда анкер фундаментный предназначены для крепления к опоре строения нижнего венца рубленных конструкций, а также связки с другими материалами наружных стен или монтажа различных станков и механизмов в промышленных предприятиях. Кроме этого, для усиления основания дома на него часто крепят стальные профильные детали П-образной или Н-образной формы, называемые соответственно швеллерами и двутаврами.

Назначение фундаментных крепежей

На гладкий ленточный железобетонный или плитный фундамент присоединить строительные блоки или брус без опасения всевозможных деформаций и смещения конструкции невозможно. Для решения этой задачи и применяют длинные стержни той или иной формы, именуемые анкерными болтами.

к оглавлению ↑

Виды анкерных болтов для фундамента

В настоящее время производство данного вида крепежей осуществляется в соответствии с ГОСТ 24379, который был выпущен еще в далеком 1980 году. Под тем же номером в 2012 году был выпущен современный стандарт, регламентирующий основные виды, размеры и форму анкерных болтов.

Основные виды анкерных болтов

По указанным выше документам все анкерные болты для фундаментов изготавливаются в следующих модификациях:

  1. Болт изогнутый в исполнении 1.1 и 1.2 представляет собой стальной стержень, имеющий в нижней части загиб соответственно под углом 90о или в виде нижней половины буквы Z. Минимальный диаметр крепежа составляет 16 мм, максимальный – 48. Длина стержня может варьироваться от 500 до 2500 мм и более. Для крепления тех или иных деталей к фундаменту верхняя часть стержня имеет метрическую резьбу соответствующего размера на длине стержня не менее 100 мм, на которую навинчиваются две гайки с шайбой между ними.
  2. Болт прямой с резьбой на обоих концах изготавливается в исполнении 2.1 и 2.2. его особенностью является наличие анкерной плиты – стальной площадки прямоугольной формы с отверстием в центре, через которое свободно проходит резьбовая часть болтов анкерных. Различные модификации этого вида различаются формой и диаметром стержней, а также самих стальных квадратных шайб.
  3. Болты в исполнении 3.1. и 3.2 наименее распространенные. Они представляют собой составные стержни, соединяемые между собой длинными втулками с внутренней резьбой соответствующего диаметра.
  4. Анкерные болты для фундамента четвертого типа относятся к группе извлекаемых. Они имеют сложное строение, представленное прямым резьбовым стержнем и соответствующей анкерной арматурой.
  5. Наиболее просты в изготовлении анкерные фундаментные болты пятого типа, представленные гладкими стальными стержнями с резьбовой частью.
  6. Изделия, изготавливаемые по ГОСТ 24379 типа 6.1, 6.2 и 6.3 с полным правом можно отнести к действительно анкерным болтам в полном смысле. Они представляют собой стержни с верхней резьбовой частью, имеющие в нижней части утолщение. Для их фиксации применяют дополнительные элементы – разжимную цангу и коническую втулку. Особенностью этого вида крепежей является возможность их установки уже после заливки и затвердения бетонного фундамента.
к оглавлению ↑

Установка фундаментных болтов

Как было отмечено выше, установка анкерных болтов в фундамент может выполняться как в процессе заливки бетонной смеси, так и после этого, и даже после того, как плита или лента полностью застынет. При выполнении этой операции следует знать и соблюдать некоторые особенности:

  • В соответствие с рекомендациями упоминавшегося выше ГОСТ 24379 болты исполнения 1.1 и с анкерной плитой рекомендуется устанавливать в бетонное основание до заливки смеси;
  • Изделия типа 1.2 монтируют в предварительно подготовленные колодцы в готовом фундаменте с последующим их бетонированием смесью того же состава, что использовалась для изготовления основания строения;
  • Фундаментный анкерный болт с расширенной нижней частью устанавливают в готовое основание, предварительно просверлив отверстия по диаметру уширения;
  • Стержень крепежа любого из описанных выше видов должен располагаться строго вертикально;
  • Шаг установки болтов в анкерный фундамент должен составлять не более двух величин их заглубления;
  • Располагаться стержни должны строго посередине ленточного основания при использовании их для связки с материалом наружных стен. Под перегородки анкерные фундаментные болты, как правило, не устанавливают. Так же нецелесообразно использовать их при монтаже полых кирпичей и блоков во избежание раскалывания последних.

Таким образом, в рамках небольшого обзора мы постарались максимально кратко раскрыть особенности такого крепежного элемента, как фундаментный болт, рассмотрели их основные виды и технологию монтажа для решения тех или иных задач.



Анкерный болт как крепить в стену

Как крепить анкерные болты — назначение, виды и размеры.

Автор: stroitelinfo · Опубликовано 28.01.2015 · Обновлено 11.11.2018

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, как крепить анкерные болты, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла основы.

Есть еще и химические анкера, они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Анкерные болты с гайкой — как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

Кленовый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).

Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.

Анкер с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича. Как крепить анкерный болт

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Анкерные болты ударные —

как крепить анкерный болт.

Такой образец совмещает в себе функции анкера и гвоздя.

Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой — это гильза с четырехлепестковым распором.

Монтаж, как крепить анкерный болт — в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.

Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.

Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.

Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.

Анкер забивной —

как крепить анкерный болт.

Один из самых простых по монтажу типов анкера.

Устройство — резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж — в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.

Изготавливается из оцинкованной стали или латуни.

Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.

Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Общие рекомендации

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

И хотя некоторые типы не требуют высокой точности сверления отверстия (например, разжимной), но чем оно точнее, тем надежнее сцепление анкера с основанием.

Информация на заметку : Жидкое стекло, Растворитель 646 , уайт — спирит.


Как крепить анкер

Для крепления чего-либо в стену еще совсем недавно использовали деревянные пробки – чопы, которые забивали в специальные ранее заготовленные проемы. Однако они имели много минусов, включая возможность рассыхания или разбухания дерева при повышенной влажности комнаты, что приводило к растрескиванию пробки.

Анкеры: их эффективность и разновидности

Более новым приобретением для строителей стали дюбеля из пластика, которые обладают маленьким размером, дешево стоят и крепко держат. Однако в скором времени пластиковые дюбеля начинают деформироваться и больше не фиксируют крепление, особенно это касается монолитных бетонных стен, которые попросту не держат дюбеля.

Поэтому был создан однозначно самый надежный способ крепления – анкер, который и нагрузки выдерживает, и, словно якорь, вцепляется в покрытие, не позволяя нарушить крепление.

Анкер не просто созвучен со словом «якорь», он и по функциям аналогичен: удержание механизма на дне отверстия.

Болты делятся на две разновидности по виду типу их использования:

  1. Синтетический. Принцип его действия основан на использовании специальной капсулы клея, которая раскрывается во время вкручивания крепежного болта и его закрепления непосредственно при высыхании этого клеящего состава.

Минус синтетического болта: ожидание, когда высохнет клей.

Плюс: подходит не только для монолитных стен, а для легких стеновых конструкций.

  1. Металлический. Принцип его действия состоит в том, чтобы металлическая гильза, которая помещена на болт, расширялась или расклинивалась во время накручивания на резьбу.

Также эти болты имеют несколько делений на типы:

ü Шниповой. На конце анкера находится шнип (клин), который раздвигает гильзу во время его вкручивания в отверстие. Вместо клина может быть стержень-бородка, который расклинивает гильзу, а потом вынимается из отверстия, куда после вкручивают шпильку. Однако для проведения этого вида работ необходимо точное соблюдение размеров анкера и отверстий.

ü Зажимающий. Основой его действия является раскрытие лепестков крепления, которое происходит при закручивании и деформации средней части гильзы. Она также имеет небольшие прорези по все длине. Эти болты подходят для тонких стеновых конструкций, например, гипсокартонных.

ü Вбиваемый. Этот вид применяется без использования особых приспособлений. Сама гильза болта имеет мягкие края, которые во время вбивания в отверстие начинают деформироваться и упираться в дно. Это приводит к закреплению гильзы в проеме. Подходит болт для монолитной стены и дикого камня, однако уделите больше внимания точности глубины и диаметра отверстия.

ü Дробленный (распорный) – самый частый способ крепления, который не требует четкого соблюдения глубины и диаметра отверстия. Во время вкручивания расширяет гильзу с задней части, вкручивая в нее конусоподобную втулку. Болты применяют для кирпичной и бетонной стены.

Вкручивание анкерного болта: инструкция

Чтобы крепление анкером было качественным, необходимо приобретать изделия из металла с антикоррозийным напылением, например, М-30.

Также стоит понимать, что каждое соединение имеет свои параметры для отверстия и норму приложенной силы для вкручивания, которые зависят от характеристик стенового покрытия. Для тяжелого бетона глубина вкручивания болта составляет 8 см, а нагрузка меньше 7 кН. Для тонкого бетона эти параметры в два раза меньше.

В инструкции рассмотрим поэтапно крепление дробленного (распорного) анкера в бетонную стену.

Шаг 1: определение длины болта

Стены зачастую покрыты отделкой, например штукатуркой. Чтобы болт хорошо закрепился в стене, следует его размещать на глубине свыше 5 см. Потому определите длину гильзы анкера для толщины штукатурки.

Шаг 2: определение необходимого диаметра отверстия

Обязательно нужно следить за диаметром отверстия для анкера, так как от его точности зависят усилия, приложенные для вкручивания гильзы. Отверстие должно быть таким, чтобы гильза входила плотно и строго перпендикулярно. Что касается глубины отверстия, то она должна быть больше длины болта на несколько миллиметров.

Шаг 3: разметка отверстия и его пробивание

Отверстия для болтов следует сделать максимально точными, так как после монтажа его нельзя вытащить. Затем просверлите отверстие и очистите его от пыли и осколков. Почистить можно пылесосом, продуванием резиновой грушей или кисточкой.

Шаг 4: забивание анкера

В выполненное отверстие молотком забейте анкер. Это необходимо делать медленно и поступательными движениями. После того, как гайка или головка гильзы окажется у поверхности стены, приступайте к закручиванию. При закручивании после двух оборотов необходимо прикладывать больше усилий. На коробке может быть указано количество закручиваний и для этого лучше воспользоваться динамометрическим ключом.

Обратите внимание, для тонких, кирпичных или пенобетонных стен лучше не закручивать анкер до упора.

Шаг 5: проверка точности погружения


Как крепить анкерные болты

Содержание статьи

При проведении строительных или ремонтных работ не обойтись без использования разнообразных элементов крепежа. Некоторые из них, такие как саморезы, в обращении максимально просты, а некоторые требуют определённых знаний и навыков. В качестве примера можно рассмотреть вопрос о том, как крепить анкерные болты. На первый взгляд может показаться, что это не представляет особой сложности, но все зависит от типа анкеров, и поверхности, в которой их нужно закрепить.

Конструкция и принцип действия анкерного болта

Анкерные болты применяются для крепления каких-либо элементов или конструкций к бетонным или кирпичным поверхностям. Прежде всего, необходимо несколько слов сказать о том, как устроен анкерный болт. По сути, его конструкция чем-то напоминает простой пластиковый дюбель, но с некоторыми дополнениями. Анкерный болт представляет собой внешний корпус с прорезями с одной стороны, сам болт, вставленный внутрь и специальную гайку, в которую вкручивается болт. Некоторыми конструкциями анкеров может быть предусмотрено использование специальных шайб, призванных не допускать попадание влаги внутрь отверстия. В помещениях с повышенной влажностью целесообразно использовать такие элементы.

Работает анкер по принципу распора внутри отверстия. Суть в том, что по мере того, как болт будет закручиваться, специальная гайка, имеющая слегка коническую форму, будет затягиваться внутрь корпуса и расширять его внутри отверстия. В результате достигается максимально плотное удержание элемента внутри поверхности.

Виды анкерных болтов

Для полноты понимания стоит несколько слов сказать о том, какие варианты конструкций анкерных можно встретить на строительном рынке.

  • Анкерный болт с шайбой. Как было сказано выше, этот тип крепёжного элемента применяется, когда есть необходимость в защите отверстия анкера от попадания влаги. Хотя в принципе, можно использовать везде.
  • Анкерный болт с гайкой. Используется чаще всего для крепления конструкций. Такой крепёж удобен с точки зрения монтажа. Нужно лишь скрутить верхнюю гайку, а после установки конструкции, закрутить её на место. Применяется для установки конструкций, например, вешалок, полок и прочего.
  • Анкерный болт с крюком или кольцом. Применяется в тех случаях, когда нужно что-то повесть на крюке или привязать веревку к кольцу.
  • Г-образный анкерный болт. Используется для установки различных элементов, таких как водонагревательные котлы.

Работы по монтажу

Что касается того, как закрепить анкерный болт, следует сказать, что вне зависимости от вида анкера, процесс монтажа будет практически идентичным.

  • Сначала в нужном месте сверлится отверстие под анкер. Диаметр отверстия должен быть равен внешнему диаметру анкера. При сверлении необходимо учитывать, что если используется режим перфорации, то отверстие будет на несколько больше диаметра сверла.
  • В отверстие вставляется анкер.
  • Устанавливается конструкция и болт затягивается, чем обеспечивается надёжное удержание анкера внутри отверстия.

Надежное анкерное крепление к полу и стенам: классификация и применение

Коротко об анкерном крепеже

Метод крепления детали определяется параметрами полезных нагрузок, которые и осуществляют его прочную фиксацию в конкретном материале. Это могут быть и силы трения, и противодействия в упорной системе, и адгезия при участии химических веществ. Таким образом, закрепить нужную конструкцию будет не сложнее, чем покрасить ОСБ внутри дома.

Прежде, чем как установить анкер в бетон, не помешает ознакомиться с его сновными техническими характеристиками, которые заключаются в следующих параметрах:

  • Маркировка, где указаны внешний и внутренний диаметр, а также длина детали.
  • Вырывающая сила, выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
  • Допустимый изгибающий момент по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
  • Крутящийся момент находится в пределах от 10,0 до 40,0 Нм.

Иногда допускается производство нестандартных изделий. Например, анкерное крепление к полу в определенных случаях должно учитывать технологии и конструкционные особенности объекта. В данном случае проект разрабатывается по условиям СНиП 2.09.03. Оптимальный крепеж подбирают, учитывая диаметр и длину крепежной детали. В большинстве случаев эти значения указаны в маркировке:

  1. Значение 1 – внешний диаметр.
  2. Значение 2 – диаметр анкерного болта.
  3. Значение 3 – длина детали общая.

Информации, представленной в таблице, вполне достаточно для оптимального выбора нужного крепежа. Допустим, анкерные болты для кирпича имеют не только определенные монтажные особенности, но и несут конкретную функциональную нагрузку. К примеру, узел с кольцом предназначен для подвешивания люстры или каната.

Популярные виды металлических анкеров для стен и напольных поверхностей

Наиболее простой вид крепежа, состоящий из шпильки и клина в гильзе из металла. В центральной части гильзы есть прорези до самого клина и уплотняющие наплывы. В рабочее состояние конструкция приводится путем вращения гайки. Габариты клина подобраны так, что диаметр основания конуса соответствует внешнему диаметру гильзы.

При выборе вида анкеров для бетонных или кирпичных стен следует учитывать, что болты изготавливают из разных сталей. Учитывая это, их используют в местах с повышенной влажностью, сухих помещениях и в агрессивных средах. Длина изделий может достигать 300 мм, а диаметр – 28 мм. Так что можно смело организовать даже крепление сейфа в квартире или в офисе.

По аналогичной схеме работает болт с потайной головкой. Роль гайки выполняет винт со шляпкой под крестовую или шлицевую отвертку. Рабочая нагрузка не должна превышать 25% от максимального режима на вырывание.

Если начинающий строитель еще не знает, какие бывают анкера для крепления тяжелого оборудования, то стоит рассмотреть клиновой крепеж. Конструктивно этот тип чем-то напоминает предыдущий, лишь с тем различием, что болт имеет короткую муфту, которая надета на шпильку перед клином. Принцип монтажа заключается в следующем:

  • Перфоратором сверлится отверстие соответствующего диаметра.
  • Гильза вставляется в отверстие.
  • Закручивая гайку, шпилька тянет клин и распирает лопасти гильзы.

Этот вид крепления идеален при монтаже агрегатов на кирпичную или бетонную основу. Гарантией прочного соединения выступают силы трения и упор расширенных элементов.

Основные виды анкерных болтов включают изделие с кольцом, которое используется для крепления подвесных агрегатов и конструкций. Элемент представляет собой шпильку с кольцом на одной стороне, и резьбой с другой. Она комплектуется гайкой и шайбой для надежной фиксации.

Клин Bierbach

Данный вид выполнен в форме гвоздя с пазом, внутрь которого забивается металлический клин. В основном механизм применяется для фиксации потолочного профиля, рам и подвесных потолков. Но в некоторых случаях таким анкерным креплением с клином монтируют коммуникации к полу или стене.

Особенно ценится в строительстве противопожарная устойчивость бирбаха. Во время пожара крепеж из металла не позволит потолочной конструкции упасть, как это обычно случается в системах с пластиковыми дюбелями.

Представляет собой небольшую гильзу с внутренней резьбой и конусной полостью. На конце сделаны четыре прорези с наружным рифлением. Крепеж вбивается в отверстие с применением специальной насадки, после чего в него вкручивается болт или винт.

Конструкция состоит из гильзы, винта и конической гайки. Закручивая винт, гильза внутри отверстия расширяется и происходит «якорение». Традиционно используют такой анкерный болт для кирпичной стены при установке дверных блоков и оконных рам.

Специальный тип для фиксации элементов в материалах со слабой прочностью, например, в блоках с высокой пустотностью. Гильза имеет прорези, которые ослаблены вырезами, а на конце закручивается гайка. Когда винт закручивается, то гильза деформируется. Ламели разжимаются, насколько им позволяет специфика материала основания.

Чем выполнить анкерное крепление к бетонному полу сейфа?

В нынешних реалиях все чаще возникает вопрос, как закрепить сейф в квартире, потому что, во-первых, не все торговцы предлагают такую услугу, а во-вторых, многие предпочитают сделать монтаж самостоятельно. Закрепление сейфа обычно делается в целях несанкционированного выноса. Наиболее надежно это удается сделать с помощью якорных болтов на цементно-песчаной или бетонной стяжке.

Нормативные условия по монтажу сейфов регулируются ГОСТ Р 50862-2005. Для крепежа используют анкерное клиновое крепление к полу, которое способно выдержать от 500 до 3 000 кг нагрузки на разрыв. Оптимальная длина болтов составляет 100-300 мм, а диаметр – от 8 до 20 мм. При монтаже нужно учитывать следующие условия:

  • Толщина перекрытия или основания пола должна быть не менее 150 мм.
  • При необходимости засверливания отверстий в местах, не предусмотренных конструкцией, следует учитывать, что в огнестойком или засыпном сейфе нарушать герметичность нельзя.
  • Самостоятельное нарушение целостности корпуса может привести к прекращению действия сертификата.

Анкерный болт с гайкой

Анкера используются в тех случаях, когда требуется особо прочное и надежное крепление конструкции к каменному основанию – стене, полу и т.п.

Дюбеля с пластмассовыми вставками из-за сравнительно невысокой твердости пластиковой втулки не могут обеспечить достаточную прочность.

В отличие от химических анкеров, крепление которых осуществляется с помощью заполнения пространства между стержнем и основанием жидким затвердевающим компонентом, распорные анкера крепятся благодаря расклиниванию в отверстии их втулки.

Одним из видов распорных анкеров является анкерный болт с гайкой.

Анкера с гайкой и другой крепеж применяются очень широко. Ими крепят различное навесное оборудование к стенам (котлы, например), вибрирующие промышленные станки к полу, тяжелые люстры к потолку и т.п.

Кроме прочности и надежности анкерный болт с гайкой обеспечивает удобство и быстроту монтажа и демонтажа. В отличие от химического анкера распорный при необходимости легко извлекается из основания.

Как работает анкерный болт с гайкой?

В наиболее распространенном своем виде анкер с гайкой состоит из трех частей – шпильки, распорной втулки и гайки. Шпилька имеет на конце конусный наконечник, который может быть выполнен как единое целое со шпилькой (приварен, например) или как отдельная часть с внутренней резьбой. Распорная втулка имеет разрезы, позволяющие ей расширяться в отверстии.

Работает анкерный болт следующим образом. Изделие в собранном виде (втулка надета на шпильку) вставляется в отверстие. При заворачивании гайки конусная часть шпильки втягивается во втулку, заставляя ее разрезанные части расходиться в радиальном направлении до упора в стенки отверстия.

В результате втулка плотно стопорится в отверстии, обеспечивая прочное и надежное крепление анкера в основании. Теперь к нему можно крепить любою тяжелую и ответственную конструкцию, не опасаясь за ее судьбу.

Двухраспорный анкер – изделие повышенной надежности

Прочность, с которой анкер держится в основании, зависит от силы расклинивания втулки и площади контакта между ней и материалом основания. Чем больше площадь контакта, тем, естественно, надежнее крепление. Двухраспорные анкера отличаются от обычных тем, что имеют дополнительную втулку, которая работает точно так же, как и основная.

При заворачивании гайки основная втулка своим концом, выполненным с конусной фаской, входит в разрезанный конец дополнительной втулки и расклинивает ее. Таким образом, вместо одной расклиненной зоны образуются две, отстоящие друг от друга на некотором расстоянии.

Если говорить о сравнительных характеристиках, то теоретически двухраспорный анкер должен держаться в основании в два раза прочнее, чем обычный.

Для крепления в каких материалах предназначен анкерный болт с гайкой?

В тех, которые представляют собой твердый монолит, – в бетоне, кирпиче, природном или искусственном камне.

А вот в полых или недостаточно твердых материалах, – таких как ячеистый бетон всех видов, пустотелый кирпич, бетон с пустотами, гипс или гипсокартон, дерево, ДВП, ДСП, фанера – использование распорного анкера нецелесообразно.

Технические параметры анкерных болтов

Анкера изготавливаются из стали и оцинковываются или пассивируются. Выпускают также высококачественные изделия из нержавеющей стали.

Анкерные болты с гайкой характеризуются следующими основными параметрами:

общей длиной, которая колеблется в диапазоне от 18 до 400 мм,

наружным диаметром втулки, определяющим диаметр бура или сверла, которым выполняется отверстие под анкер – от 8 до 30 мм.

диаметром резьбы шпильки – от М6 до М24.

К справочным параметрам относится толщина детали, которую можно крепить данным анкером. Усилие извлечения, на которое он рассчитан, минимальный момент затяжки. Эти данные даются обычно в виде таблиц, позволяющих подобрать анкер, оптимальным образом соответствующий стоящей перед ним задаче.

Монтаж анкерного болта

Установка анкера осуществляется в три этапа.

Сверление отверстия. Его диаметр и глубина определяются размерами анкера. Диаметр должен быть чуть больше (на 0,2-0,5 мм) диаметра втулки.

Очистка отверстия от пыли и крошки. Выполняется продувкой с помощью резиновой груши, насоса или пылесоса.

Установка анкера на нужную глубину и расклинивание втулки затягиванием гайки.

Моменты, на которые следует обратить внимание при установке анкера

При затягивании гайки конец шпилька будет немного выдвигаться вперед, пока полностью не выберется зазор между лепестками втулки и стенкой отверстия. Этот факт нужно учитывать, поскольку выдвигающийся конец шпильки может создать помеху для крепящейся конструкции.

Втулка должна выступать из отверстия на расстояние, чуть меньшее, чем толщина фланца или ножки крепящейся детали. Если установить ее заподлицо с поверхностью основания, при сдвигающей нагрузке на срез будет работать шпилька, в то время как нагрузку должна воспринимать втулка.


Сравнение различных типов анкерных болтов

Анкерный болт — это уникальный тип крепежа, предназначенный для крепления объекта или конструктивного элемента к бетонной поверхности. У них нет такого же длинного стержня с плоским концом, как у других болтов. Скорее, анкерные болты имеют уникальную конструкцию, которая позволяет заделывать их внутрь бетона. Однако существует несколько типов анкерных болтов, каждый из которых используется для разных целей.

Монтируемый

Монтируемый анкерный болт — это тип анкерного болта, который соответствует своему названию, будучи залитым внутрь бетона.Он похож на традиционный болт, но с некоторыми нюансами. Литые анкерные болты почти всегда имеют шестигранную головку, тогда как у традиционных болтов может быть множество головок. Что еще более важно, монтируемые анкерные болты устанавливаются в перевернутом виде. Головка вставляется в открытую полость бетона, после чего заливается на место. Отливка требует использования бетона. Бетон заливается в полость так, чтобы она охватывала анкерный болт.

После установки

Другой распространенный тип анкерных болтов устанавливается на опоре.Установленные анкерные болты имеют конструкцию, аналогичную конструкции монтируемых анкерных болтов. Они оба имеют шестиугольную головку и устанавливаются вверх ногами головкой вперед. Разница в том, что анкерные болты после установки устанавливаются в предварительно просверленное отверстие, а монтируемые анкерные болты устанавливаются внутри полости, которая позже заполняется дополнительным бетоном.

Расширение


Также есть распорные анкерные болты. Расширительные анкерные болты — это анкерные болты, которые расширяются при установке внутри бетона.Чтобы использовать распорный анкерный болт, вам нужно просверлить отверстие в бетонной поверхности. Затем вы можете установить распорный анкерный болт внутри этого предварительно просверленного отверстия. Когда распорный анкерный болт входит в отверстие, он расширяется. Это расширение помогает закрепить анкерный болт, а также структурный компонент или объект, с которым он соединен, на месте. С технической точки зрения, распорный болт — это тип анкерного болта, устанавливаемого после установки, поскольку он устанавливается в предварительно просверленное отверстие.

Заключение


Большинство анкерных болтов можно классифицировать как монтируемые на месте или устанавливаемые на месте.Монтируемые анкерные болты являются наиболее распространенными. Их устанавливают внутри полости бетонной поверхности, после чего заливают на место. С другой стороны, установленные анкерные болты устанавливаются внутри предварительно просверленного отверстия. Расширительные анкерные болты считаются установленными после установки. К другим типам анкерных болтов, устанавливаемых после установки, относятся болты с подрезкой, саморезы и механические болты.

Нет тегов для этого сообщения.

Анкерные болты — Спецификация и типы — Punchlist Zero

Анкерные болты прикрепляют структурные объекты к бетонным конструкциям.В обрабатывающей промышленности анкерные болты обычно крепят к бетону оборудование, конструкционные салазки и сосуды. Один конец анкерного болта погружается в бетон, а открытый конец с резьбой присоединяется к оборудованию. Есть много видов анкерных болтов. Некоторые из наиболее распространенных — это L-образные, двухконцевые стержни с пластиной, шпильки с приварной головкой и стержни с клином. В этой статье вы узнаете подробную информацию о каждом типе анкерного болта, процессе выбора и ответственных сторонах, участвующих в установке.

Типы анкерных болтов

Анкерные болты с гнутым стержнем

Эти стальные стержни имеют резьбу на одном конце, а другой конец загнут в крюки. Эти крючки встраиваются в бетон или кирпичную кладку. Они бывают двух типов: L или J. Анкерные болты с гнутым стержнем широко используются в указателях, столбах и других стальных конструкциях.

Двухсторонние стержни с пластиной

Эти типы анкеров представляют собой двусторонние стержни с пластинчатой ​​шайбой на одном конце.Пластина часто приваривается к самому анкерному болту или приваривается к гайке, залитой в бетон. Пластинчатые болты обычно используются при строительстве дорожных знаков столбцов зданий, фонарных столбов и других конструкций.

Анкерные болты с головкой

Анкерные болты с головкой имеют на одном конце кованую головку, обычно имеющую форму шестигранника или квадратную головку. Голова встраивается в бетон. Если к каждой стороне болта приваривается металлическая пластина, они называются пластинчатыми анкерами. Эти анкерные пластины до сих пор считаются анкерными болтами с головкой.Эти типы анкерных болтов используются, когда важно хорошо смотреть на поверхность без выступающих гайки и болта. Он используется в различных строительных приложениях, таких как перила мостов, фонарные столбы и т. Д.

Болты Swedge

Эти типы анкерных болтов состоят из круглой стали с резьбой на одном конце и «гнутой» на другом. конец. «Сведж» означает, что на них много углублений, которые позволяют им лучше сцепляться с бетоном. Сведж-болты широко используются при строительстве балок и опор.

Выбор правильного анкерного болта

Когда вы соединяете оборудование с бетоном, оно должно удерживаться в течение всего срока службы. Вот почему так важно выбрать правильные анкерные болты для вашего применения. При выборе анкерного болта для крепления объекта к бетонной конструкции необходимо учитывать множество факторов. Во-первых, важно определить размер отверстия под анкерный болт и его длину. Некоторые анкерные болты предназначены для бетона, другие — для цементных или кирпичных работ.Выбор правильного анкерного болта зависит от материала основания, к которому крепится объект.

Как правило, предпочтительный метод крепления анкерных болтов включает их прямую заливку в бетон перед отверждением. Однако строительные подрядчики не всегда знают требуемое расположение анкерных болтов из-за позднего прибытия или еще не определенного оборудования. В таких случаях оборудование крепится к плите с помощью анкерных болтов с отверстиями. Это происходит за счет преднамеренного расширения или использования клея.

Различные сценарии

При выборе правильного анкерного болта для работы вам необходимо, чтобы анкерный болт был достаточно прочным, чтобы выдерживать нагрузку, но без ущерба для устойчивости всей конструкции.

Вы должны знать общую нагрузку, которую должен выдерживать анкерный болт. Анкерный болт — самое слабое место в бетонной конструкции, поэтому его прочность и диаметр зависят от поддерживаемого веса. Для максимальной безопасности выбирайте самые крепкие, большие и самые глубокие анкерные болты.

Как правило, чем больше диаметр анкерного болта, тем большую несущую способность он имеет и тем большую нагрузку он может выдерживать. Кроме того, наилучшая удерживающая способность достигается у глубоко заделанных анкеров в очень твердом бетоне.Набор анкеров 1/2 ″ с минимальной глубиной заделки 2 ″ обеспечивает более надежную фиксацию, чем анкер 1/4 ″ с минимальной глубиной заделки 1 ″.

Еще одна вещь, которую следует учитывать, это то, где нагрузка, которую будут удерживать анкерные болты, будет прикреплена к бетону. Для нагрузок, прикрепляемых к стене над головой, укажите более прочные анкерные болты. Для грузов, закрепленных на краю, опирающемся на землю, достаточно анкерных болтов меньшего диаметра.

Длина крепежа

Национальная ассоциация бетонных каменщиков рекомендует практическое правило для длины крепежа, заделанного в бетон.Эффективная длина заделки должна составлять 4d или 2 дюйма, в зависимости от того, что больше.

Прочие соображения

При выборе анкерного болта для работы необходимо учитывать условия окружающей среды конструкции.

Конструкция анкерных болтов включает болт, проходящий через приспособление. Длина болта, проходящего через него, зависит от того, сколько раз его нужно затянуть и как гайка находилась в бетоне до того, как болт был вставлен на место. Для законченного вида используйте анкерный болт с однородной головкой.Анкеры с плоской или круглой головкой втулки имеют гладкие головки, которые выступают из приспособления и выглядят одинаково. Вы также можете использовать анкеры с внутренней резьбой, такие как одинарные и двойные распорные анкеры, анкерные болты или вставные анкеры, чтобы добиться того же внешнего вида.

При рассмотрении веса нагрузки, которую должен выдерживать анкерный болт, важно понимать, что болт является самым слабым звеном в бетонной конструкционной системе. Имея это в виду, определите требуемый диаметр анкерного болта в зависимости от удерживаемого веса.Самые прочные и самые глубокие анкерные болты с самым большим диаметром подходят для тяжелых грузов, прикрепленных к бетону.

Вибрационная нагрузка

Оборудование, прикрепленное к бетону анкерным болтом, испытывает те же вибрации, что и оборудование во время работы. Характеристики вибрации оборудования требуют независимой оценки перед установкой анкерных болтов. Вибрирующие конструкции включают насосы, двигатели, вентиляторы, движущиеся ремни или даже знаки, дующие на ветру.

Анкерный болт передает приложенные к нему сдвиг и натяжение посредством трения, но если трение уменьшается из-за продолжительной вибрации, его удерживающая сила будет уменьшена. В таких случаях следует использовать более сильный, больший и глубокий анкерный болт.

Ударная нагрузка

Любое оборудование, прикрепленное к бетону, где существует ударная нагрузка, должно выдерживать изменения нагрузки в течение определенного периода времени. Типичный пример ударной нагрузки — бампер на причале. Поскольку механические анкеры могут обеспечивать удерживающие значения, основанные на трении болта о стенки отверстия, при нарушении трения удерживающая способность уменьшится.Ударные нагрузки могут со временем медленно ослабить анкерные болты.

Обязанности

При выборе правильного анкерного болта для вашей области применения существует множество различных характеристик. Следует учитывать тип и прочность бетона, размер и расположение приспособлений, тип окружающей среды и желаемый внешний вид готового продукта. Правильный размер и расстояние между анкерными болтами имеют решающее значение в любой конструкции. По этой причине чрезвычайно важно проектировать конструкцию после консультации со специалистом-строителем.

Важно определить общую ответственность за конструкцию анкерных болтов. Часто несколько производителей доставляют оборудование на один объект. Ответственность за проектирование и поставку анкерных болтов обычно должна лежать на компании, на которую возложена общая инженерная ответственность. Для эффективного выполнения этой задачи поставщики оборудования должны предоставлять только такие сведения об оборудовании, как вес, рост и центр тяжести, поставщику, отвечающему за упаковку.

Как правильно закрепить ваше стальное или металлическое здание

Хотя сталь является одним из самых прочных строительных материалов, прочность и прочность вашей стальной конструкции настолько же прочны, насколько прочен фундамент, на который она опирается.Многие строители будут продвигать различные сложные техники и методы для создания фундамента; и важно, чтобы вы не попали в ловушку, тратя ненужное время и деньги на корректировку фундамента, которая не принесет дополнительной пользы вашей конструкции. Если вы будете следовать передовым методам строительства стальных фундаментов и убедитесь, что ваш фундамент соответствует всем стандартам Управления по охране труда (OSHA) и местным строительным нормам, у вас будет отличный старт.

Чтобы получить разрешение на строительство, многие управляющие организации запросят «Инженерный план фундамента».Этот план составлен и одобрен сертифицированным производителем зданий и содержит подробный план всех размеров фундамента, анкерных болтов, арматуры и опор. Обязательно обсудите этот план заранее при выборе между потенциальными производителями, поскольку в последние годы производители стали реже включать этот план в свои стандартные строительные пакеты. Это стало обычной практикой несколько лет назад, когда Ассоциация производителей металлических зданий (MBMA) выпустила пересмотренную версию своих Стандартов практики, в которых говорилось, что в дальнейшем ответственность за приобретение плана фундамента для себя несет владелец здания.Многие компании по-прежнему будут предлагать этот план за дополнительную плату, поэтому убедитесь, что вы точно знаете, что получаете с затратами на строительство заранее.

Элементы прочного фундамента

Существует множество различных вариантов фундамента, и выбор наиболее подходящего для ваших нужд зависит от нескольких различных переменных:

  • Устойчивость и расположение фундамента местности будет зависеть от
  • Горизонтальные силы на вашу конструкцию, такие как ветер и дождь
  • Вертикальные силы на вашу конструкцию, такие как сила тяжести и нагрузка здания

Чтобы определить тип фундамента, необходимо сначала обследовать землю, на которой вы собираетесь разместить стальную конструкцию.Не забудьте сначала проверить все местные и государственные строительные нормы и правила техники безопасности, прежде чем принимать решение о размещении вашей конструкции. В большинстве округов есть правила, касающиеся близости между двумя зданиями или зданием и близлежащими территориями, чтобы помочь обеспечить соблюдение правил пожарной безопасности и других правил безопасности.

После того, как вы окончательно определитесь, где будет размещаться ваша новая стальная конструкция на участке, проведите профессиональную съемку земли. Геодезист сможет определить уровень или ровность земли, чтобы убедиться, что она сможет полностью поддерживать вашу конструкцию и достаточно компактна, чтобы предотвратить обрушение или смещение со временем.Если земля, на которой вы размещаете свою конструкцию, не плоская, вам может потребоваться выровнять или даже выровнять местность, прежде чем продолжить свой проект.

Тип фундамента, который требуется вашему зданию, зависит от его использования и размера. Многие заказчики строительства предпочитают заливать целую бетонную плиту, на которой размещается здание. Эта бетонная плита обеспечит гладкий пол вашей конструкции, идеально подходит для складских зданий, гаражей и жилых построек, а также является лучшим вариантом для больших, тяжелых зданий или зданий, которые должны выдерживать большие горизонтальные и вертикальные нагрузки.Если вы предпочитаете оставить гравий или грунтованный фундамент, на котором расположено ваше здание, или если ваша конструкция легкая и менее сложная, то нет необходимости строить полную плиту, вместо этого несколько бетонных опор обеспечат достаточную опору и закрепят ваше здание .

Анкеровка фундамента

Анкерный стержень или анкерный болт — это стальной стержень, отлитый, установленный в бетоне или залитый в бетон и каменную кладку с целью прикрепления стальной конструкции к фундаменту, обеспечивая одновременно устойчивость и предотвращение движения здания.Анкерные болты обычно предоставляются компанией, нанятой для укладки вашего бетона, и устанавливаются при закладке фундамента. Однако анкерные болты можно также установить после укладки бетона. На рынке представлены два типа анкерных болтов: клиновые анкеры и гнутые анкерные болты, и использование этих болтов зависит от потребностей здания. Клиновые анкерные болты состоят из прямого штифта с болтом вверху и используются, когда бетонный фундамент уже установлен. Эти анкерные болты вставляются в просверленные отверстия и расширяются на месте.Эти болты полагаются на трение окружающего бетона, чтобы оставаться на месте. Гнутые болты похожи на клиновые, но имеют на конце изогнутую L-образную деталь. Эти болты устанавливаются в фундамент во время заливки бетона, по этой причине они чрезвычайно устойчивы к ударам и идеально подходят для больших и тяжелых конструкций.

Соблюдение правил анкеровки стальной конструкции

Поскольку эффективность анкерной системы вашего здания напрямую влияет на стабильность и долговечность стальной конструкции, существует множество местных, федеральных и окружных правил и норм безопасности, которые регулируют размещение и установку анкеровки здания.Исследования показали, что ошибки, допущенные при размещении и качестве болеющих аксессуаров, являются наиболее частыми причинами структурных дефектов и обрушений здания. Эти правила различаются от округа к округу, и первым шагом всегда должно быть ознакомление со всеми местными строительными нормативами, однако существует несколько правил, применимых ко всем проектам стальных конструкций, в том числе:

  • Все структурные колонны в здании должны быть закреплены. не менее чем четырьмя анкерными болтами
  • Размещение всех анкерных болтов на конструкции должно соответствовать утвержденному плану инженерного фундамента, а все анкерные болты должны быть размещены в пределах 1/16 дюйма от предварительно утвержденных спецификаций
  • Зерна и прогоны никогда не должны использоваться в качестве анкерной конструкции для любого здания, если письменное разрешение не получено от лицензированного специалиста по безопасности строительства
  • Все соседние анкерные болты должны иметь разницу в размерах не более 1/4 дюйма
  • Высота всех анкерных болтов в пределах фундамент, измеренный по высоте самой верхней части каждой анкерной штанги, должен находиться в пределах 1/2 дюйма или один другой
  • Все анкерные штанги должны быть p продольная ось которых расположена под углом 90 градусов к поверхности фундамента

Автор: Конрад Маки

Семь наиболее распространенных типов бетонных анкеров

Узнать, какие бетонные анкеры подходят для работы, не так сложно как вы можете подумать, если вы знаете, что такое разные конкретные якоря, что они делают, как и почему.

Самые распространенные типы бетонных анкеров

Основное различие между бетонными анкерами заключается в том, какой анкер — охватываемый или охватывающий. Анкеры с наружной резьбой крепятся к бетону с помощью гайки и шайбы и вставляются через приспособление (или объект, который нужно закрепить) в предварительно просверленное отверстие.

Внутренние анкеры вставляются в отверстие, просверленное в бетоне. Затем приспособление помещается над отверстием, и болт вставляется через приспособление в отверстие, где он принимается анкером.Чтобы определить отверстие для внутреннего анкера, требуется установочный инструмент.

Якоря

также отличаются множеством других соображений. Вот 7 самых распространенных типов бетонных анкеров.

1. Клинный бетонный анкер : Названный в честь клиньев, которые открываются и расширяются на 1/16 дюйма в основании при затягивании болта, этот охватываемый бетонный клиновой анкер широко используется, поскольку он устойчив к коррозии, легко вставляется, и среди самых прочных бетонных анкеров. На самом деле это шпилька, состоящая из двух соединенных частей: одна деталь имеет резьбу на верхнем конце, а другой конец состоит из механизма, который включает в себя зажим и клинья, которые расширяются между шпилькой и стенкой дыра в бетоне.Клиновые анкеры обычно являются хорошим вариантом для тяжелых нагрузок или тяжелых сдвиговых нагрузок. Сейсмические клиновые анкеры для тяжелых условий эксплуатации используются в районах, часто подвергающихся сейсмической активности.

Несколько замечаний относительно клиновых анкеров:

  • Отверстия, просверленные в бетоне под клиновой анкер, должны быть равны диаметру анкера.
  • Клиновые анкеры предназначены только для твердого бетона и не могут использоваться в кирпиче, блоке, растворе или камне.

2. Забивной анкер для бетона : Забивной анкер, который иногда путают с клиновым анкером, потому что он расширяется аналогично, забивной анкер — это анкер с внутренней резьбой, который помещается в предварительно просверленное отверстие.Расширительная пробка в основании анкера устанавливается с помощью установочного инструмента, который по сути представляет собой стальной стержень с одним концом, загнутым вниз. Суженная часть инструмента вставляется в вставной анкер и ударяется молотком до тех пор, пока выступ анкера не соприкоснется с выступом установочного инструмента. Как и клиновой анкер, забивные анкеры предназначены только для твердого бетона и не могут эффективно использоваться в кирпиче, блоке, растворе или камне.

3. Анкер с бетонной гильзой : Анкеры с гильзой — это крепежные детали с наружной резьбой, которые состоят из болта с резьбой, охватываемого расширительной втулкой на верхнем конце, и гайки и шайбы на другом конце.Анкер продевается через приспособление в предварительно просверленное отверстие в бетоне, кирпиче, растворе или камне. При повороте гайки на болте болт вытягивается вверх через втулку, в результате чего втулка расширяется до ⅛ дюйма, создавая необходимую фиксацию. Анкеры-гильзы можно использовать в бетоне, кирпиче или камне.

4. Машинный анкер с винтовым креплением: Анкер с внутренней резьбой, этот тип крепежа состоит из цилиндрического основания, вставляемого (или забиваемого молотком) в предварительно просверленное отверстие в бетоне, кирпиче, растворе или камне.Анкерный винт продевается через приспособление в отверстие и основание. Для поворота винта используется установочный инструмент. По мере того, как винт опускается в основание, он расширяет основание, чтобы закрепить анкер в отверстии, тем самым прикрепляя приспособление к бетонной поверхности. Каждый анкер с крепежным винтом имеет специальный установочный инструмент, который определяется диаметром используемого анкера с крепежным винтом. Якорь установлен правильно, когда кромка установочного инструмента встречается с кромкой якоря. Примечание: для крепежных винтов требуемый размер отверстия больше размера используемого анкера.

5. Ударный анкер (также известен как молотковый привод, ударный набор, металлический ударник или приводной штифт , анкер ): это охватываемая застежка, используемая для крепления относительно легких приспособлений, таких как кронштейны для полок, кабелепровод и электрические коробки, к твердому телу. конкретный. Ударная анкерная анкерная анкерная система представляет собой крепежный элемент, увеличивающий ударную нагрузку, состоящий из трубчатого корпуса, закрытого приводным штифтом, выступающим из трубчатого корпуса. После того, как ударный анкер вставлен в предварительно просверленное отверстие, головка его штифта продвигается дальше в трубку посредством ударов молотка, расширяя трубку и тем самым создавая необходимую фиксацию в отверстии.Диаметр отверстия, которое необходимо просверлить для ударного анкера, должен быть таким же, как и диаметр используемого анкера. Забивные анкеры позволяют быстро установить оборудование на длинных участках, но после установки их, как правило, не снимать.

6. Lag Shield Anchor : Это охватывающий анкер, состоящий из ребристой, слегка сужающейся втулки из цинкового сплава без резьбы, которая вставляется в отверстие, предварительно просверленное в бетоне или в стыках строительных блоков блоков или кирпичных стен. Когда стопорный винт входит и расширяет втулку, он нарезает собственную резьбу и прижимает внешнюю стенку экрана к основному материалу.

Анкеры с защитным экраном обычно обозначаются как короткие или длинные, в зависимости от диаметра болта, который входит в анкер. В большинстве случаев длинный анкерный экран обеспечивает лучшую удерживающую способность в более мягких и менее плотных базовых материалах, в то время как более короткий защитный экран лучше всего работает в более твердых или плотных базовых материалах, таких как кладка, где он может помочь сократить время сверления.

Пара дополнительных советов по анкерам защитного экрана:

  • Из-за гибкости клина из мягкого металла анкерные болты защитного экрана хорошо работают в ситуациях, когда опора может подвергаться вибрации.
  • При сверлении отверстия для анкера защитного экрана помните, что правильный размер отверстия является обязательным. Щит просто будет вращаться в слишком большом отверстии, а если отверстие слишком маленькое, щит будет раздавлен ударами вашего молотка.

7. Анкеры с раздельным приводом : Упругий состав моноблочного анкера с раздельным приводом является источником его удерживающей силы. Разъемные приводы, изготовленные из прочной углеродистой стали, представляют собой охватываемые анкеры с расширенным разделенным основанием.Пока разъемное основание сжимается, когда анкер забивается в предварительно просверленное отверстие, оно поддерживает внешнее давление на стенки отверстия, придавая анкеру с разъемным приводом его удерживающую способность.

Дополнительные советы по установке анкеров с раздельным приводом:

  • Размер отверстия должен быть равен диаметру основания анкера.
  • Анкеры с разъемным приводом предназначены для несложного анкерного крепления к бетону, кирпичу или блоку.

См. Таблицу ниже, которая поможет вам выбрать лучший бетонный анкер для вашего проекта.

V = Подходит M = Подходит

Тип материала Бетон Soilis Пустотелый бетонный блок Блок заполненный раствором Кирпич Миномет
Анкер клиновой В M
Анкер-гильза В В В В В
Забивной анкер В M
Анкер-винт M В M В В
Анкер-шуруп В В В В
Анкер одинарный распорный M M В В В
Анкер двойного растяжения M M В В В

Другие соображения при выборе правильного бетонного анкера

Ржавчина и коррозия

Анкеры, изготовленные из нержавеющей стали, наиболее устойчивы к ржавчине, и их следует использовать, если анкер будет погружен в воду или подвергаться периодическим влажным условиям на открытом воздухе.Оцинкованные анкеры можно использовать на открытом воздухе, но со временем они заржавеют. Для использования в сухих помещениях достаточно стандартных оцинкованных анкеров.

Требования к нагрузке

Нагрузка — это давление на бетон по отношению к закрепляемому к нему предмету. Анкер должен выдерживать нагрузки сдвига и растяжения. Все, что прикреплено к бетону, несет на себе вес, называемый «нагрузкой». Приведенная ниже таблица предназначена для общей справки относительно значений нагрузки и должна использоваться вместе с конкретными данными о нагрузке от производителя крепежа.

Значения предельной нагрузки в бетоне 2000 фунтов на кв. Дюйм

Размер мин. Кодовый объект Сверло Вытяжной (фунты) Сдвиг (фунты)
1/4 дюйма 1-1 / 8 « 1/4 « 877 1082
5/16 дюйма 1-1 / 8 « 5/16 « 892 1156
3/8 дюйма 1-1 / 2 « 3/8 дюйма 1525 3238
1/2 « 2-1 / 4 « 1/2 « 2999 5564
5/8 дюйма 2-3 / 4 « 5/8 « 3749 6198
3/4 дюйма 3-1 / 4 3/4 дюйма 4978 9378
7/8 дюйма 3-7 / 8 « 7/8 « 6294 13687
1 « 4-1 / 2 « 1 « 7329 17712
1-1 / 4 « 5-1 / 2 « 1-1 / 4 « 13162 24206

Масса

Как правило, небольшие объекты, которые весят меньше, можно закрепить с помощью крепежа диаметром 3/16 дюйма и 1/4 дюйма.Для предметов среднего веса должно хватить креплений диаметром, 1/2 или ⅝ дюйма, тогда как крепежи диаметром ⅝, ¾ или 1 дюйм лучше всего подходят для тяжелых предметов.

Бетонные анкеры и крепежные элементы могут использоваться в различных бетонных приложениях и проектах. Перед установкой каких-либо бетонных анкеров важно знать различия между бетонными анкерами и их применением, чтобы вы могли выбрать лучший для работы.

Проектирование анкерных болтов бетонного фундамента | Инженеры Edge

Связанные ресурсы: гражданское строительство

Конструкция анкерных болтов для бетонного фундамента

Проектирование и выбор анкерных болтов для бетонного фундамента:

Анкерный болт используется для крепления объектов или конструкций к бетону.Существует много типов анкерных болтов, конструкции которых в основном являются собственностью компаний-производителей. Все они состоят из конца с резьбой, к которому можно прикрепить гайку и шайбу для внешней нагрузки. Анкерные болты широко используются во всех типах проектов, от типовых зданий до плотин и атомных электростанций. Они также могут использоваться для прочного крепления закладных плит к бетонному фундаменту при использовании с конструкционным стальным элементом.

Самый простой анкерный болт — монолитный анкер.Как видно на рисунке 1, большинство конструкций состоит из стандартного болта с шестигранной головкой, который заливается в мокрый бетон до того, как он затвердеет. Существуют и другие конструкции, некоторые из которых состоят из изогнутого болта с зацепом на конце или другого типа изгиба. Монтируемые на месте анкерные болты — это самый прочный тип крепежа, но отливка затруднена, и они обычно используются только для тяжелых машин, установленных на заливных бетонных полах. Другой вариант использования этого анкерного болта — соединение бетонного фундамента здания с его стеной.Благодаря этому здание более устойчиво к землетрясениям. В настоящее время существует несколько устройств, помогающих удерживать и устанавливать анкерный болт в бетон. Эти устройства в основном сделаны из композитного пластика. После заливки и схватывания бетона единственными другими типами болтов, которые можно использовать, являются механические и эпоксидные болты. Эпоксидные болты являются самыми прочными, но их установка может быть очень сложной, поскольку эпоксидная смола должна быть смешана в соответствии с точными спецификациями, отверстие должно быть очень чистым, а установленное время должно быть соблюдено.Также должна быть строгая программа тестирования. В бостонском проекте Big Dig эти процедуры не были выполнены должным образом, в результате большая бетонная плита раздробила автомобилиста.

Анкерные болты являются важным связующим звеном между оборудованием и фундаментом. К сожалению, дизайнеры часто упускают из виду важные моменты, касающиеся анкерных болтов, такие как их длина и прочность, а также величина предварительного натяга. Анкерные болты, а также другие части опорной системы, такие как подошвы и подушки, могут быть одной из основных точек отказа на новых строительных проектах.Выход из строя обычно происходит в течение первого года эксплуатации. В то время как количество и размер анкерных болтов устанавливаются производителем оборудования, их длина, конфигурация и материал конструкции находятся в руках проектировщика фундамента. На рисунке 1 показаны хорошие и плохие конструкции.

Рисунок 1

Эволюция анкерных болтовых конструкций. (Иллюстрация любезно предоставлена ​​Robt. L. Rowan & Assoc., Inc.)


Длина: короткие анкерные болты исторически вызывали проблемы в фундаменте компрессоров.Часто возникают горизонтальные трещины в фундаменте. Лучшая практика сегодня — сделать их как можно более длинными, заделав их в бетонный мат под бетонным фундаментом. Таким образом, они не способствуют горизонтальному растрескиванию и имеют дополнительное преимущество, заключающееся в добавлении эффекта пост-натяжения.

Материал: Анкерные болты для любой динамической машины не могут быть слишком прочными. Сегодня анкерные болты из стали, соответствующие стандарту ASTM A-193 с пределом текучести 105 000 фунтов на квадратный дюйм, ненамного дороже стали, наполовину меньшей прочности.Поскольку потребность в высоких усилиях зажима для компрессоров признается, болты из легированной стали по ASTM A-193 обеспечивают необходимую нагрузку без использования анкерных болтов большего размера.

Предварительная нагрузка: хотя некоторые производители компрессоров указывают начальное значение крутящего момента для первоначальной установки, зачастую практический опыт показывает, что для уменьшения движения / вибрации рамы требуется гораздо более высокое (возможно, в два-три раза) усилие зажима. Если анкерные болты, заложенные в фундамент, не имеют дополнительной мощности, машина не будет работать должным образом, или придется провести дорогостоящую модернизацию.

Системы поддержки:

На рис. 2 показан ряд вариантов поддержки газового компрессора — от старого метода заливки цементным раствором до новейших технологий регулируемых опорных систем.

Рисунок 2

Типы систем опор каркаса компрессоров. (Иллюстрации любезно предоставлены Robt. L. Rowan & Assoc., Inc.)

Регулируемые опоры — это система выбора сегодня, потому что они устраняют потенциальную проблему плохого начального выравнивания, которая время от времени случается при заполнении цементным раствором полного слоя.Регулируемые системы также позволяют достичь оптимальных условий работы в горячем состоянии, поскольку раму можно повторно выровнять для корректировки изменений центровки, которые происходят при нагревании оборудования в течение первых 100 часов работы.

Затирка:

С момента появления в 1957 году эпоксидных растворов для затирки газовых компрессоров использование цементных растворов, смешанных с водой, практически прекратилось. Эпоксидные растворы прочнее, устойчивы к маслам и многим химическим веществам и хорошо работают в условиях динамических нагрузок.

Хотя цементный раствор не обязательно должен иметь более высокую прочность на сжатие, чем бетон под ним, хороший раствор будет достаточно прочным, чтобы выдерживать ударные и циклические нагрузки от динамической машины, которую он поддерживает. По этой причине прочность на сжатие выше 5000 фунтов на квадратный дюйм и предел прочности на разрыв выше 1000 фунтов на квадратный дюйм — это все, что требуется. Более высокая прочность на сжатие не обязательно лучше, если продукт является хрупким и чрезмерно трескается при эксплуатации. Почти все хорошие растворы для машинного оборудования могут треснуть, поэтому требуются компенсационные швы.Компенсационные швы должны быть расположены так, чтобы в зоне передачи основной нагрузки, прилегающей к анкерным болтам, не образовывались трещины.

Рисунок 3

Вид в разрезе со стороны маховика в сторону масляного насоса. (Иллюстрация любезно предоставлена ​​Robt. L. Rowan & Assoc., Inc.)

Ремонт фундаментов

Почти каждый фундамент возрастом 20-20 лет, спроектированный с минимальным армированием стали, подлежит замене или ремонту.Общие методы ремонта включают удаление верхних от 24 до 30 дюймов раствора и бетона, обрезку и обновление анкерных болтов, добавление тяжелой арматуры в выемку грунта и последующее натяжение ремонта к старому оставшемуся бетону.

Чрезвычайно важно, что использовать для ремонта с последующим напряжением, описанного выше. Если график работ позволяет от 21 до 28 дней, портландцементный бетон — лучший выбор. Если требуется продукт для 24-часового отверждения, следует использовать бетон, модифицированный полимером.Любой продукт будет иметь модуль упругости не менее 4 000 000 фунтов на квадратный дюйм и будет иметь незначительную ползучесть при типичных температурах основания компрессора.

Что не следует использовать в качестве ремонтного материала для глубокой заливки для замены удаленного бетона, так это эпоксидный материал для затирки, который используется в качестве окончательной заглушки на верхней части фундамента. Эпоксидные растворы — это всего лишь раствор, предназначенный для использования с толщиной от 2 до 4 дюймов. Эпоксидные растворы, как класс материалов, имеют модуль упругости в диапазоне от менее 1000000 фунтов на квадратный дюйм до 2500000 фунтов на квадратный дюйм, причем нижний диапазон является наиболее распространенным.Это означает, что эпоксидный раствор будет сжиматься под нагрузкой в ​​два-пять раз больше, чем бетон. Кроме того, некоторые эпоксидные растворы обладают достаточной ползучестью при типичных температурах фундамента, что вызывает смещение оборудования. Были катастрофические отказы машин в результате глубоких заливок эпоксидного раствора. Новый фундамент компрессора не должен быть спроектирован с залитым сверху слоем эпоксидного раствора толщиной 14 дюймов, и старый бетонный фундамент не должен ремонтироваться таким образом.

Помимо модернизации анкерных болтов, также добавлена ​​регулируемая опорная система для облегчения переналадки.На рисунке 3 показан типовой проект ремонта фундамента.

Артикулы:

1. Пракаск, Шамшер и Виджай К. Пури, Основы машин: анализ и проектирование, Серия Wiley в геотехнической инженерии.
2. Rowan, Robert L. & Associates, Inc., Повторная заливка поршневых газовых компрессоров, 5-летний ремонт по сравнению с 20-летними критериями надежности, Информационный бюллетень по технологии цементации 1:12.

© Авторские права 2000-2021, ООО «Инжиниринг Эдж» www.engineeringsedge.com
Все права защищены
Заявление об ограничении ответственности | Обратная связь | Реклама | Контакты

Дата / Время:

Факты об анкерных болтах фундамента

Автор: Марк Робинс Старший редактор Опубликовано: 01 апреля, 2019

Фотография любезно предоставлена ​​Portland Bolt & Manufacturing

Прочность и прочность металлического здания настолько велика, насколько прочен фундамент, на котором оно покоится.Фундамент обеспечивает устойчивость и предотвращает экстремальные движения здания, чтобы защитить здание и его содержимое от повреждений или разрушения. Для этой устойчивости колонны из конструкционной стали поддерживаются высокопрочными анкерными болтами, заделанными в бетон фундамента.

«Анкерные болты выполняют две функции», — говорит Александр Ньюман, PE, судебный инженер-строитель из Бостона и автор книги под названием «Металлические строительные системы», которая вышла в третьем издании. «Они помогают стабилизировать стальной каркас во время монтажа и могут помочь передать горизонтальные и вертикальные нагрузки с каркаса на фундамент.”

Обычно люди думают, что фундамент или нижний колонтитул поддерживают здание. «В какой-то степени они это делают, но основная причина использования больших подножек и опор пирса заключается в том, что они действуют как противовес, прижимая здание и удерживая его на земле», — говорит Роберт Дж. Куартюр-младший, менеджер по продажам Mohawk. Construction and Supply Co. Inc., Мак-Мюррей, Пенсильвания. «Металлические здания действуют как большие воздушные змеи при сильном ветре, а нижний колонтитул / фундамент — основная причина, по которой они остаются на земле / на земле. Опоры и анкерные болты также служат для связывания всей конструкции здания.Опоры и анкерные болты работают со стальной конструкцией, панелями и крышей, образуя единую целостную конструкцию и систему ».

Типы анкерных болтов

Майк Штайбер, старший менеджер по продукции механических анкерных систем, Simpson Strong-Tie, Плезантон, Калифорния, утверждает, что наиболее распространенным типом бетонных анкерных систем являются J-образные анкерные болты. «[Они] позволяют устанавливать анкер после затвердевания бетона и обеспечивают большую гибкость при установке анкера. Определить правильное расположение монолитных анкеров сложно.Преимущество анкеров, установленных после установки, в том, что место крепления можно определить после того, как рама будет возведена. Часто положение анкерного болта может смещаться во время заливки бетона или может быть трудно сохранить его положение. Хорошее решение — использовать анкеры после установки ».

Фото любезно предоставлено Portland Bolt & Manufacturing

Ньюман считает, что в прошлом наиболее распространенными типами были анкерные болты L- или J-образной формы, но сегодня предпочтительным анкерным болтом является анкер с головкой, сделанный из стального стержня с полной или частичной резьбой. по крайней мере, с одной толстой шестигранной гайкой, размещенной сверху и снизу.«Анкеры с головками лучше всего подходят для поддержки основных каркасов в металлических строительных системах, которые обычно создают значительные горизонтальные и подъемные силы на их фундаменты. L- и J-образные болты все еще могут использоваться в менее требовательных приложениях. Строительные нормы и правила по-прежнему разрешают использование L- и J-образных болтов для крепления колонны. Однако эти типы болтов оказались проблематичными при высоких подъемных нагрузках, которые могут возникнуть во время сильного урагана. Американский институт стальных конструкций (AISC) рекомендует в своем руководстве не использовать L- и J-образные болты «при наличии расчетного напряжения».”

Портленд, штат Орегон, Portland Bolt & Manufacturing — специализированный производитель, способный изготавливать анкерные болты практически любого размера / сорта / конфигурации. «Наиболее распространенными типами являются гнутые анкеры, анкеры с головкой и анкерные стержни с гайкой на обоих концах», — говорит Дейн Маккиннон, менеджер по контролю качества Portland Bolt & Manufacturing. «Для меньших диаметров наиболее распространены анкеры с головкой и изогнутые анкеры, но по мере увеличения диаметра возможность изгиба и загиба становится меньше, поэтому стержни с резьбой на каждом конце становятся более популярными.Кроме того, изогнутые и головные типы более распространены для более низких марок стали, тогда как высокопрочные материалы чаще производятся в виде резьб на каждом конце стержня ».

Фото любезно предоставлено Александром Ньюманом.

Анкерные болты вынуты из бетона. (Фото любезно предоставлено Александром Ньюманом, ЧП; источник: OSHA, «Расследование системного обрушения металлического здания 27 июля 2011 г. в Сан-Маркосе, штат Техас», январь 2012 г.)

Фундамент и болты

Установка болтов

оптимизируется на этапе предварительного планирования, чтобы помочь определить конструкцию фундамента.Quarture рекомендует провести тщательный анализ типа здания, географического положения (для определения погодных условий и почв) и провести геотехнические исследования для определения возможного наличия скальных образований.

«В полевых условиях компоновка фундамента и анкерных болтов начинается с грубого наброска, необходимого для выкопки фундамента и расположения опор / опор», — добавляет он. «Более точная планировка выполняется, когда нижний колонтитул и фундамент находятся ниже линии промерзания в северных регионах. Это предохраняет землю от холода и инея от вздутия — вздутия земли под бетоном и возникновения проблем с бетоном и самим зданием.При проектировании более крупных зданий могут потребоваться дополнительные приставки для фундаментов с использованием кессонов. Их обычно просверливают и заливают перед выемкой, чтобы буровая установка могла получить доступ к точному местоположению кессона ».

После завершения кессонов и земляных работ вместе с планировкой завершается формирование нижнего колонтитула и опор. «Точное расположение анкерных болтов теперь размечено с точностью до 1/8 дюйма», — сообщает Quarture. «Тесное сотрудничество с производителем здания имеет решающее значение для правильной планировки.Затем бетон заливают, дают ему затвердеть и затвердеть. Формы удалены, и теперь можно закончить морозостойкую стену или перекладину, если они не были выполнены с заливкой опоры / нижнего колонтитула. Бетон обычно требуется для отверждения не менее семи дней, но разрывы образцов от бетонных заливок иногда показывают, что бетон затвердел до своей проектной прочности ».

Источники в Peikko USA Inc., Ливан, Пенсильвания. Наиболее распространенной ошибкой является неправильное расположение анкерных болтов, будь то неуместное, слишком низкое или слишком высокое.Когда это происходит, существует множество различных средств правовой защиты, одобренных AISC. Неправильные болты можно переставить путем просверливания и добавления эпоксидных анкеров. Болты, залитые слишком низко, можно удлинить с помощью муфт или приварных удлинителей, а болты, залитые слишком высоко, можно срезать и затянуть заново. или отрезать и добавить новые эпоксидные анкеры. В худшем случае, но иногда это необходимо, — это отбойным молотком существующий бетон и его повторная заливка с помощью правильно установленных болтов. Конкретное исправление в конечном итоге будет зависеть от потребностей и специфики работы.

Дэйн Маккиннон, менеджер по качеству, Portland Bolt & Manufacturing, Портленд, штат Орегон, сообщает, что в США для установки анкерных болтов на фундамент рекомендуется использовать шаблон. «Когда стальная конструкция изготовлена, она имеет точную схему расположения болтов в нижних плитах, с которыми анкерные болты должны совпадать на этапе установки. Для обеспечения правильной посадки используйте шаблон с таким же расположением болтов, что и на нижних пластинах стальной конструкции. Проверьте расположение группы болтов перед ее креплением к опалубке фундамента, после закрепления шаблонов и сразу после заливки бетона.Ситуация усложняется, если бетон затвердевает до того, как будет замечено смещение группы болтов. Шаблон может быть изготовлен из листовой стали или фанеры. Peikko использует 4-миллиметровую стальную пластину, которая резана плазменной резкой и снабжена отверстиями для гвоздей, а также отметками местоположения ».

Фото любезно предоставлено Peikko USA Inc.

Фото любезно предоставлено Portland Bolt & Manufacturing

Точность и ошибки

Поскольку точность очень важна при установке фундаментных болтов, необходимо нанять зарегистрированного землеустроителя для наблюдения за размещением болтов или для фактического размещения анкерных болтов.«Хороший сюрвейер стоит каждой копейки, — говорит Куартюр.

Ньюман говорит, что Кодекс стандартной практики AISC требует, чтобы перед доставкой стали было проведено полевое обследование установленных мест расположения анкерных болтов. «Если по какой-то причине это невозможно, установку анкерных болтов следует поручить наиболее технически подготовленному специалисту на строительной площадке: суперинтенданту или полевому инженеру. Предоставление этой работы чернорабочим часто приводит к перекосам и дорогостоящим ремонтным работам.”

Peikko USA создает напряжение, чтобы обеспечить точность и правильную конфигурацию болтов, используйте шаблон. «Проверьте расположение группы болтов перед ее креплением к опалубке фундамента, после закрепления шаблонов и сразу после заливки бетона. Если подрядчик использует два на четыре в качестве шаблона и прибивает болты примерно в нужное положение, а затем проходит по болтам во время литья, проблемы наверняка возникнут ».

Ньюман предупреждает, что, хотя правильно сделанный шаблон обеспечит правильное положение анкеров по отношению друг к другу, вся группа анкерных болтов может быть размещена неправильно.«Есть определенные допуски на их размещение, и если они будут превышены, колонны не поместятся на болтах. Лучшая профилактика — это воспользоваться услугами технически грамотного персонала для установки якорей. Другая распространенная ошибка — установка анкеров слишком низко, что также требует ремонтных работ ».

Фотография любезно предоставлена ​​Simpson Strong-Tie

Хорошие исходные показатели

В обеспечении успешного фундамента на болтах участвуют производитель болтов, Международный строительный кодекс (IBC), монтажник и подрядчик по фундаменту.«Как и все строительство, все начинается с хороших исходных тестов, по которым все работают», — говорит Куартюр. «IBC регулирует требования. Связь между установщиком фундамента и производителем здания должна быть кристально чистой. Прочность и глубина болта являются частью предварительного анализа и проектирования. Здесь и происходит тяжелая атлетика. Если дизайн скоординирован и соблюдается, это облегчит работу ».

Ньюман утверждает, что существует план установки анкерных болтов, который производитель металлических строительных систем обычно предоставляет на рассмотрение и утверждение зарегистрированному инженеру-строителю (SER), если таковой существует.«Иногда проектное расположение анкерных болтов указывается на контрактных чертежах, подготовленных ГЭР. Предполагая, что производитель металлических строительных систем работает с этими контрактными чертежами, расположение анкерных болтов должно быть таким же. Проблемы обычно возникают, когда потенциальный владелец здания не пользуется услугами инженера-строителя и имеет дело напрямую с подрядчиком. В этом случае SER отсутствует ».

Маккиннон считает, что четкое и краткое сообщение, а также полная информация помогут убедиться, что все стороны получат то, что они хотят, и когда они этого хотят.«[Также] послушайте своего инженера», — добавляет он. «Я не могу сказать вам, сколько раз с нами связывались люди, которые не хотели платить за нужный продукт или ждать его и заменяли его чем-то более дешевым или быстрым. Затем они расстраиваются, когда продукт отклоняется. Если вы произведете несанкционированную замену, на карту будет поставлена ​​огромная ответственность. Многие пользователи просто предполагают, что чем сильнее, тем лучше, но это не так. Чтобы получить больше прочности, вы обычно отказываетесь от пластичности, а это не то, на что вы готовы пойти, не выполнив расчетных расчетов.”

Крепежные детали для бетона — анкеры, болты и шурупы для бетона

Каждый раз, когда вы прикрепляете к бетону какой-либо предмет, не являющийся конструктивным, например, раму для картины, оконные ставни или стеллажи, вам понадобится подходящий крепеж, чтобы обеспечить надежное крепление. У вас есть несколько типов застежек на выбор, в зависимости от области применения и веса предмета, который вы вешаете. Вот обзор ваших вариантов и советы о том, что следует учитывать при выборе застежки. Мы также предлагаем советы по правильной установке крепежных элементов для бетона, в том числе соответствующие инструменты, которые следует использовать, и ошибки, которых следует избегать.

Это застежка или анкер?

Многие люди используют эти два слова как синонимы, включая производителей. Однако крепление неструктурных элементов к бетону обычно считается «креплением», а крепление конструктивных элементов к бетону — «анкеровкой». Или, по-другому, крепежные детали обычно легче и меньше анкеров, хотя некоторые из них могут использоваться в обоих случаях.

ВИДЫ КРЕПЕЖЕЙ

Крепежные изделия химические

Эти крепежные элементы могут быть установлены как на поверхность, так и с помощью инъекций с использованием различных клеев или эпоксидных смол.

Они склеиваются на месте с помощью двухкомпонентных химических соединений: эпоксидных смол, сложных полиэфиров или виниловых эфиров. Как и в случае с распорными застежками, застежка для инъекций вставляется в предварительно просверленные отверстия, и клей впрыскивается в отверстие. (Не забудьте сдувать пыль перед нанесением клея, иначе он прилипнет к пыли, покрывающей внутреннюю часть отверстия, а не поверхность самого отверстия.)

Механический крепеж

Болт коленчатый — механический фиксатор

Механические крепежи

лучше всего работают с пустотными материалами, такими как гипсокартон, пустотелый бетонный блок (который часто используется в подвалах) и штукатурка.

Эти застежки открываются с обратной стороны (внутри закрепляемого материала) и прижимаются к закрепляемому материалу при затягивании механической застежки.

Расширительные элементы

Основание застежки спроектировано с возможностью расширения по сторонам отверстия любым количеством способов в зависимости от выбранного типа застежки.

Дюбели предназначены для твердых материалов, таких как бетон (или кирпич, камень и строительный раствор).Они работают, передавая силу натяжения или тяги на болт бетону за счет трения или давления расширения.

Основание застежки спроектировано с возможностью расширения по сторонам отверстия любым количеством способов в зависимости от выбранного типа застежки.

Вот несколько примеров расширительных креплений:

  • Клиновое крепление: В этой системе используются гайка, шайба и стальной шпилька с конической оправкой внизу. Эту оправку окружает стальной зажим или отдельные стальные клинья.Когда гайка затягивается, оправка втягивается в зажим или клинья, заставляя их заклинивать между оправкой и сторонами отверстия.
  • Крепежная втулка: Крепежная муфта втулки состоит из гайки, шайбы, стальной шпильки и распорной втулки из листового металла. Как и в клиновом компенсаторе, нижняя часть болта имеет оправку с равномерным конусом того же диаметра, что и распорная втулка. Сама втулка имеет продольный разрез для облегчения расширения. Когда гайка затягивается, она втягивает оправку во втулку, заставляя ее расширяться и упираться в стороны отверстия.
  • Застежка-шпилька: В отличие от застежки-клина и гильзы, в которых используется затянутая гайка, чтобы вызвать расширение застежки по сторонам отверстия, застежка-шпилька расширяется путем ударов по верхней части шпильки. Крепежная деталь распорной шпильки имеет резьбу на верхнем конце и имеет просверленное отверстие с вертикальными прорезями на нижнем конце шпильки. Это отверстие в нижней части шпильки находится над конической стальной заглушкой. Когда верхняя часть шпильки забивается молотком, нижняя часть стальной шпильки прижимается к конической стальной пробке, что приводит к расширению стальной шпильки по сторонам отверстия.
  • Самосверлящий крепежный элемент: Вместо того, чтобы вставлять в предварительно просверленное отверстие, самосверлящий крепежный элемент имеет зубья для прорезания собственного отверстия в бетоне. Этот крепеж состоит из стальной оболочки (с зубьями) и конической стальной заглушки. Верхняя часть корпуса имеет внутреннюю резьбу, поэтому в нее можно ввернуть болт. Путем ударного сверления корпуса над конической стальной пробкой дно корпуса заставляется расширяться и упираться в стенки отверстия.
  • Вставное крепление: В этой системе используется стальная оболочка и внутренняя стальная расширительная пробка.

Клейкий крепеж

Накладные клейкие крепления могут использоваться для крепления электрических приборов, аксессуаров для ванных комнат, зеркал, кронштейнов, детекторов дыма, кухонных принадлежностей, пультов дистанционного управления, рамок для картин, часов, дверных звонков, меловых досок и т. Д.

КАК РЕШИТЬ, КАКОЙ ТИП КРЕПЕЖА ИСПОЛЬЗОВАТЬ?

Тип используемой застежки зависит от того, что вам нужно застегнуть, и от материала, к которому вы ее крепите. Что-то тяжелое, например ставни, требует другого типа застежки по сравнению с чем-то легким, например дверным звонком.Кроме того, пустотелая блочная стена требует другого типа крепежа, чем сплошная бетонная стена.

Необходимо учитывать несколько основных моментов:

  • Какой вес должен быть установлен? Учитывайте размер и вес. Эта информация поможет вам определить размер и необходимое количество застежек.
  • На что он будет монтироваться? Это пустотное основание, такое как гипсокартон, бетонный блок или штукатурка с обрешеткой? Или это сплошная сердцевина, такая как камень, кирпич или бетон.
  • Должна ли установка быть внешней и подверженной воздействию элементов? Или интерьер?
  • Как далеко от углов?
  • Учитывайте толщину основного материала.

Землетрясения и крепежные детали

В стране землетрясения следует помнить о том, чтобы выбрать крепеж немного прочнее, чем требуется, чтобы выдержать вес объекта.

Вибрация или движение, вызванные землетрясением, создают дополнительную нагрузку на крепежные детали.

См. Список неструктурных приложений, где приведены примеры широкого диапазона элементов, которые могут быть повреждены и защищены от землетрясения.

Необходимо учитывать еще два фактора, растяжение и сдвиг , и грузоподъемность анкера для каждого из них часто указывается в спецификациях производителя.

  • Натяжение связано с вопросом «Вытащит ли крепеж?»
  • Ножницы связаны с вопросом: «Обломится?»

Это ответы, которые нужно иметь для поставщика крепежа, чтобы он мог предоставить вам подходящий крепеж для работы, используя информацию о своем продукте.

Производители разработали инструкции по использованию своей продукции и имеют таблицы, в которых перечислены: тип использования (легкие, средние или тяжелые), типы крепежных изделий, доступные размеры, а также допустимые нагрузки на разрыв и сдвиг.

НЕКОНСТРУКТУРНЫЕ ПРИМЕНЕНИЯ ДЛЯ КРЕПЕЖНЫХ СИСТЕМ

Обычно используются две категории крепежа для каменной кладки:

Первый — это самосверлящий крепеж, который работает путем врезания резьбы в бетон / кирпич или блок. Их можно использовать для монтажа электрических распределительных коробок, планок обрешетки, обвязки систем отопления, вентиляции и кондиционирования воздуха, систем внешней изоляции, опорных плит из фанеры и т.

Второй тип — это механический фиксатор, вставляемый в предварительно просверленное отверстие. Этот тип анкера обеспечивает большую опорную поверхность, чем просто резьба в самосверлящем крепежном элементе, и может использоваться для крепления более тяжелых предметов, таких как ставни, выступы из листового металла, перила и ограждения крыльца или бассейна.

Коммунальные услуги:

  • Электрооборудование, распределительные коробки, зажимы для кабелепровода
  • HVAC
  • Системы управления
  • Телекоммуникационное оборудование
  • Пульты дистанционного управления

Предметы домашнего обихода или офиса:

  • Стеллажи и опоры
  • Рамки для картин
  • Зеркала
  • Часы
  • Доска объявлений и меловая доска
  • Термостаты и детекторы дыма

Внешний вид:

  • Ставни
  • Навесы для веранды и бассейна
  • Листовой металл или гибкие планки
  • Перила
  • Кровля металлочерепица или черепица
  • Кованое железо декоративное
  • Ленты для обшивки кладки
  • Жесткая изоляция для кирпичной кладки или бетонного настила

УСТАНОВКА КРЕПЕЖЕЙ

Монтируемые детали

Они обычно используются для прикрепления конструктивных элементов к бетонной стене, плите или фундаменту, но также могут использоваться для неструктурных применений.На крепеж или бетон наносятся пятна до заливки бетона. Бетон затвердевает, и болт оказывается в нужном месте.

Преимущество монтируемой системы заключается в улучшенных характеристиках анкеровки. Болт (-ы) с головкой, залитой свежим бетоном, могут позже использоваться в качестве точек крепления для неструктурных элементов. Однако, поскольку они не регулируются, следует соблюдать осторожность при их расположении. В этом отношении полезными оказались шаблоны.

Другие типы монтируемых крепежных изделий включают стержень с резьбой, резьбовые вставки и болтовые соединения (встроенные или сквозные).

Крепежные элементы после установки

Как правило, они устанавливаются в отверстие, просверленное в затвердевшем бетоне, и представляют собой скрепляющие элементы (залитые или химические) или расширительные крепежи.

Третья категория крепежей, устанавливаемых после установки, — это клейкая застежка, которая обычно используется для прикрепления легких предметов к бетонной / кирпичной / или блочной поверхности.

В первых двух случаях в бетоне просверливается отверстие на желаемую глубину и достаточно широкое, чтобы принять выбранный крепеж.Крепеж устанавливается в отверстие, и отверстие заполняется цементным материалом (например, портландцемент и песчаный раствор или предварительно приготовленный раствор) или эпоксидной смолой. Необходимо следить за тем, чтобы застежка находилась в правильном положении (по глубине и под желаемым углом), в противном случае установка нужного приспособления может быть затруднена.

Совет: в частности, для клееных креплений не забудьте продуть пыль перед тем, как продолжить.

Какое оборудование необходимо для установки крепежа для бетона?

Для клееных крепежных элементов и большинства расширительных креплений для просверленного отверстия подойдет электрическая дрель с сверлом для кирпичной кладки.

В клеевых креплениях используется цементный раствор или двухкомпонентный химический клей, который можно приобрести вместе с крепежными изделиями. Для удаления пыли из отверстия можно использовать воздуходувку лампового типа.

Для некоторых распорных креплений требуется гаечный ключ для затягивания гайки, чтобы основание расширилось.

Другие распорные детали расширяются путем удара по верхней части застежки (или с помощью перфоратора). Для этих крепежных элементов удары по верху заставляют нижнюю часть расширяться наружу по направлению к отверстию.

В любом случае следуйте инструкциям производителя и соблюдайте меры безопасности.

На что следует обратить внимание при установке (проблемы, которых следует избегать)

Есть две основные вещи, от которых нужно защищаться: вырывание крепежа из стены (связанное с натяжением) или отлом (относящееся к сдвигу). Обе эти проблемы можно избежать, зная вес устанавливаемого объекта и то, на что он будет устанавливаться. Эта информация может помочь определить размер и количество используемых креплений.

См. Характеристики производителя для легких, средних или тяжелых условий эксплуатации; и таблицы, в которых перечислены типы застежек и их прочность на растяжение и сдвиг каждого диаметра. Здесь есть компромиссы. Может случиться так, что 2 более крупных крепежа имеют больше смысла, чем 4 меньших, но крепеж меньшего размера означает меньшие отверстия и более быстрое сверление и, возможно, более равномерную поддержку объекта, например, в случае стеллажей.

Вот вещи, от которых стоит остерегаться:

1.Вытаскивание из стены — крепеж химический или клеевой

  • Пыльная дыра . Если не удалить пыль из просверленного отверстия перед нанесением клея, это может вызвать проблемы. Пыль можно удалить путем выдувания или вакуумирования. Однако для небольших отверстий это легче задуть. Для этого существуют «воздуходувки». Обычно они имеют резиновую грушу на одном конце и тонкую трубку на другом. Трубку вставляют в отверстие и сильно сжимают резиновую грушу.Это приведет к попаданию воздуха на дно отверстия, который поднимет и унесет пыль. (Пылезащитная маска здесь — хорошая идея). Альтернативный метод — промыть отверстие чистой проточной водой, а затем дать ему высохнуть перед нанесением эпоксидной смолы.
  • Застежка неподходящего размера, слишком маленький диаметр или недостаточно длинная. Результатом любого из них является слишком малая опорная поверхность, чтобы выдерживать нагрузки, которые предмет оказывает на застежку. В случае приклеенных анкеров это может привести к отделению клея от поверхности отверстия (что более вероятно) или от самого крепежа.

2. Выталкивание из стены — дюбели

  • Отверстие неподходящего размера, слишком большое для анкера. Это может произойти, если для просверливания отверстия используется сверло неправильного размера. Следует соблюдать инструкции производителя. Если отверстие слишком велико, то либо недостаточная часть расширяющейся части будет прижиматься к сторонам отверстия, либо она не будет заклинивать достаточно прочно.
  • Крепеж ненадлежащего размера, слишком маленький диаметр .
  • Если размер отверстия правильный и анкер установлен должным образом, он может начать деформироваться (растягиваться), если на него повесить предмет более тяжелый, чем предусмотрено для него. В этом случае он фактически становится немного уже и его можно будет вытащить. Многие крепежные детали были протестированы производителями и рассчитаны на легкую, среднюю или тяжелую нагрузку.

3. Обрыв

  • Если выбран крепежный элемент слишком маленького диаметра для веса объекта, болт, используемый для прикрепления объекта к стене, может сломаться или срезаться.Это может произойти, даже если отверстие было просверлено правильно и анкер установлен правильно (приклеенный или расширительный).
  • Дело в том, чтобы размер застежки соответствовал весу подвешиваемого или прикрепляемого предмета. В стране землетрясения также неплохо иметь крепление немного прочнее, чем требуется, чтобы выдержать вес объекта. Вибрация или движение, вызванные землетрясением, создают дополнительную нагрузку на крепеж.

Дополнительная литература:
Concrete Tools
Concrete Stencils
Concrete Repair

.
