Плита перекрытия пустотная – размеры, вес, стандарты
Строительство всегда сопровождается не только созданием проекта и выбором места будущей постройки. Важным этапом будет выбор строительных материалов. Один из них – детали перекрытий.
Для деревянных сооружений, такие материалы, конечно не стоит применять, но, когда сооружается что-то из бетона, то замены бетонным же деталям не найти.
Кроме этого, материал, из которого перекрытия изготавливаются, дополнительно армируется специальными типами арматуры, что повышает конечную прочность всей постройки.

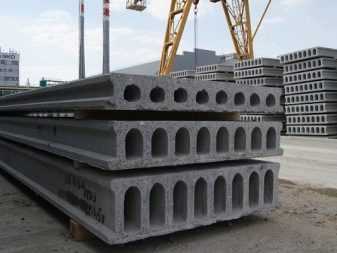

Чаще всего, применяются так называемые пустотные плиты. Почему именно они, и какие особенности имеет этот материал, рассмотрим подробнее.
Что это и зачем
Для сооружения междуэтажных перекрытий как в жилых, так и в промышленных постройках, применяются плиты пустотные. Своим названием они обязаны наличием специальных технологических пустот, обычно овальной или круглой формы.
Эти пустоты улучшают звукоизоляционные качества материала, а кроме этого, повышают его прочность на изгиб.
Они повышают теплоизоляцию и значительно уменьшают вес, а следовательно – уменьшают общую нагрузку на фундамент.
Верхняя часть такой конструкции, обычно служит полом в верхнем, а нижняя – соответственно потолком в расположенном ниже помещении.
Благодаря постоянному усовершенствованию технологий в производстве подобных материалов, такие детали постройки могут быть изготовлены по параметрам заказчика, со срезом торца под углом, из разных марок бетона.
В зависимости от того, какая предполагается нагрузка на пустотную плиту перекрытия, она изготавливается из тяжелого, конструкционного или плотного силикатного бетона.
Качество изготовления, достигает таких высот, что после монтажа, они не требуют дополнительной шлифовки или другой обработки. Некоторые разновидности таких деталей можно оставлять без оштукатуривания и требуют лишь небольшого шпаклевания поверхностей.
Стандарты и размеры
Все виды таких конструкций, могут быть изготовлены под требования заказчика, если того требует конструкция сооружения, но обычно, в строительстве применяют стандартные пустотные плиты, которые имеют наиболее часто применяемые размеры.
- Наиболее часто встречающаяся длина, может быть от 1,5 до 10 метров
- Ширина составляет 1 метр, 1,2 или 1,5 метра
- Толщина обычно стандартная – 220 миллиметров
Иногда их изготавливают и другой ширины или длины, но все пустотные плиты, которые планируется приобрести, должны соответствовать ГОСТ 9561-91. Такое соответствие – гарантия их надежности и того, что построенное здание будет прочным.
Максимальная длина будет зависеть от способа производства. Некоторые технологии позволяют изготовить конструкции длиной до 17 метров. Толщина же, зависит от области применения, и может составлять 160, 260 или 300 миллиметров. В зависимости от толщины изменяется и диаметр внутренних пустот.
Вес, который имеют пустотные перекрытия, может варьироваться, в зависимости от марки использованного при производстве бетона, и от размеров плит.
Обычно, для строительства с применением такого способа сооружения межэтажных конструкций, достаточно крана с грузоподъемностью от трех до пяти тонн.
Еще одним важным параметром этих частей будущего здания, будет их тип. Он определяет максимально возможную нагрузку, способ их укладки и диаметр пустот.
Можно назвать, как самые распространённые три основных типа:
- 1ПК – плиты с круглыми пустотами, имеющими диаметр 159 миллиметров
- 2ПК – разновидность с пустотами в 140 миллиметров
- 3ПК – виды изделий, у которых диаметр пустот составляет 127 миллиметров
Есть еще несколько разновидностей, но все они будут различаться только диаметрами пустот и характеристиками.
Что за буквы в названиях
Именно характеристики, а так же показатели возможных нагрузок и будут составлять название, или по другому — маркировку. Взглянув на нее, знающий человек может сразу определить, для чего подойдет маркированная таким образом конструкция.
Например, ПК – обозначает плита перекрытия круглопустотная, дальше идут ее размеры. Остальные буквы и цифры предназначены для обозначения различных технических характеристик изделий.
Таким образом, в названии материала уже есть все необходимые характеристики. Пример:
ПК 60.15 – 8 – AIV.
Это означает:
- ПК – плита перекрытия пустотная
- 60.15 округленное значение длины и ширины изделия в ДМ
- 8 – возможная нагрузка на изделие, без учета его собственного веса
- АIV – класс примененной при изготовлении арматуры
Разобраться во всех этих обозначениях поначалу немного сложно, но постепенно все становится очень понятно и удобно.
Область применения
Обычно, такие изделия применяются при строительстве многоэтажных промышленных или жилых зданий.
Гараж, построенный с применением таких деталей, будет очень прочным, а потолок в нем точно не провалится и не будет промерзать. Отапливаемые гаражные комплексы практически все построены именно по такой технологии.
Отличные звуко и теплоизоляционные качества позволяют их применить для строительства самых разных по профилю зданий, а использование специальных добавок в бетон, дает возможность использовать подобные решения, для сооружений, располагающихся в сейсмически активных зонах.
Нередко, их можно увидеть и при постройке частных домов. Они, благодаря своим эксплуатационным характеристикам и не самой высокой цене, стали одним из наиболее привлекательных способов сооружения перекрытий.
Выводы
Как показала многолетняя практика, такие части сооружений — практически незаменимый материал, когда идет стройка. Что бы ни сооружалось – торговый комплекс, жилой дом или производственный цех, они везде найдут свое место.
Выбирая их для строительства своего частного дома, можно здорово улучшить тепло и звукоизоляционные характеристики, а заодно и увеличить прочность дома.
megamasterok.ru
размеры и вес пустотелых плит перекрытия. Какую нагрузку они выдерживают? Их несущая способность

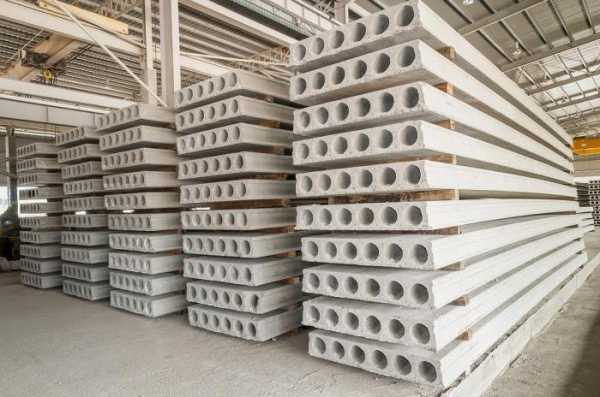

Плитами перекрытия называется железобетонный вид конструкции, который находит свое применение во время стройки частного дома или промышленного объекта. Они применяются, чтобы разделять этажность подземных, надземных коробов домов жилого типа, зданий общественного и производственного назначения. Данные конструкции характеризуются большим количеством плюсов, среди которых можно выделить высокую несущую способность и небольшую стоимость.
Особенности
Пустотная плита перекрытия изготавливается из прочного бетона в совокупности со стальной арматурой высокого качества, которая может быть предварительно напряжена. Данная конструкция имеет форму прямоугольника, она оснащена сквозными воздушными круглыми камерами. Данная особенность определяет легкость пустотелых плит, поэтому они могут снижать общую нагрузку на фундамент и стенки. Их перемещение с использованием техники не доставляет дискомфорта, так как для этого имеются специальные петли.
Конструкция пустотелых плит более легкая, нежели у полнотелых, но при этом их прочность и надежность находится на высоком уровне. Присутствие полостей воздуха в данном изделии способствует тепло- и звукоизоляции. Изготовление плит данного вида осуществляется двумя путями:
- безопалубочным, который подразумевает применение вибрационных трамбовок;
- заливанием стационарных опалубок из металла бетонной смесью, после чего залитую конструкцию отправляют на виброуплотнение и обработку теплом.
Благодаря наличию полостей в форме цилиндра улучшаются такие эксплуатационные возможности плит:
- увеличение прочности;
- улучшение теплоизоляции;
- облегчение процедуры прокладывания коммуникаций инженерами;
- уменьшение влияния внешних звуков.
Достоинства и недостатки
Когда возводится сооружение, хочется сэкономить не одни лишь финансы, но и свое время, при этом сохраняя качество конструкции. Для того чтобы сооружение было надежным и безопасным, не стоит экономить на материалах.
- прочностью, безопасностью и долгим сроком эксплуатации;
- стойкостью к влаге и жидкости;
- стойкостью к пожарам до 3 часов;
- простотой и быстротой монтажа;
- возможностью использования как вариант несущей стены.
Если сравнивать полнотелые плиты и пустотелые, то вторые имеют такие преимущества:
- высокий уровень тепло- и звукоизоляции благодаря нахождению воздуха внутри;
- простота проведения коммуникаций и как следствие сокращение времени на отделочные процессы;
- возможность применения в сейсмоопасных зонах;
- высокий уровень несущей способности;
- простота перевозки и монтажа;
- увеличение полезного объема возводимого сооружения;
- нагружать перекрытие можно сразу после монтажа без бетонных стяжек;
- невысокая стоимость, которая основывается на небольшом расходе бетона и арматуры.
Недостатков пустотелые конструкции перекрытий практически не имеют, но к минусам все же можно отнести следующие особенности:
- ограниченная доступность, которая заключается в том, что на сегодняшний день небольшое число компаний занимается их производством;
- при установке плит данного типа необходимо использовать специальную тяжелую технику.
Характеристики
От размера круглопустотной плиты будет зависеть ее цена, кроме того, учитываются параметры в виде длины, ширины, веса.
Конструкции данного типа могут характеризоваться такими габаритами:
- длиной плиты – 1,68-12 м;
- шириной – 0,98-1,48 м;
- толщиной конструкции – 22 см;
- диаметром плоскости цилиндра – 11,4-15,9 см;
- маркой бетона – М200-М400;
- количеством использованного бетона и арматуры при производстве будущих основ перекрытия;
- весом – 0,75-5 тонн;
- показателем расчетных усилий – 800 кг/см2.
Стоит помнить, что во время производства плиты с пустотами должны полностью соблюдаться технологии ее изготовления. Только таким образом можно быть уверенным в надежности той продукции, с помощью которой формируется межэтажное основание.
Разновидности конструкций.
ПК характеризуется стандартной толщиной в 22 см, наличием сквозных полостей цилиндрической формы. Плиты изготавливаются из железобетона, который имеет класс не менее В15.
- ПБ – этот вид изделий получают при помощи безопалубочного метода, используя конвейер. При изготовлении данных конструкций используется особый метод армирования, с его помощью отрезание происходит без потерь прочности. Так как плиты имеют ровную поверхность, последующая отделка полов, потолков осуществляется легче.
- ПНО – облегченный вид конструкции, что произведен путем безопалубочного метода. Отличием от предыдущего вида можно назвать меньшую толщину в 0,16 метра.
- НВ – внутренний тип настила, производимый из железобетона класса В40, имеющий армирование в один ряд, что является предварительно напряжённым.
- НВК является внутренним типом настила, который имеет напряженное армирование в два ряда и толщину в 26,5 сантиметров.
При производстве конструкций для перекрытий предварительно напряженную арматуру подвергают сжимающей напряженности в пунктах, где будет осуществляться самое большое растяжение. По прохождению данной обработки преднапряженные круглопустотные конструкции становятся более прочными, устойчивыми.
Стандартные габариты круглопустотных плит толщиной 0,22 м (ПК, ПБ, НВ) и 0,16 м (ПНО) характеризуются длиной 980-8990 мм, что в маркировке фиксируется как 10-90. Дистанция между соседствующими габаритами – 10-20 сантиметров. Ширина полноразмерного товара составляет 990 (10), 1190 (12), 1490 (15) миллиметров. Чтобы потребителю не приходилось резать изделия, применяются элементы добора, ширина которых составляет 500 (5), 600 (6), 800 (8), 900 (9), 940 (9) миллиметров.
ПБ характеризуются длиной до 12 метров. Если данный показатель составляет более 9 метров, то толщина должна соответствовать 22 сантиметрам или же несущая способность плиты будет меньше. Изделия серии НВК, НВКУ, 4НВК могут характеризоваться габаритами, которые не подходят к стандартным. Расстояние между пустотами плит назначается с использованием параметров оборудования, что используется на заводе. Согласно ГОСТ дистанция должна составлять меньше, чем следующие показатели:
- для плит 1ПК, 1ПКТ, 1ПКК, 2ПК, 2ПКТ, 2ПКК, 3ПК, 3ПКТ, 3ПКК и 4ПК – 185;
- для конструкций типа 5ПК – 235 миллиметров;
- 6ПК – 233 миллиметров;
- 7ПК – 139 миллиметров.
Оптимальным количеством пустот в данной конструкции считается 6 штук.
Маркировка
В стандартной маркировке имеются несколько букв, которые обозначают серию, а также 3 группы цифр, определяющие размеры, несущую возможность. Обе группы имеют вид двух цифр, которые считаются обозначением длины, а также ширины в дециметрах. Данные показатели округляются до целых чисел в большую сторону. Последняя группа представлена в виде единой цифры, она определяет равномерность распределения нагрузок в кПа.
Показатель этот также округляется.
Пример маркировки: ПК 23-5-8. Ее расшифровка такая: плита имеет круглые пустоты, она характеризуется длиной в 2280, шириной в 490 миллиметров, при этом конструкция обладает несущей способностью в 7,85 кПа. Есть такие виды изделий, что оснащаются маркировкой, дополненной латинскими обозначениями, что определяют типы прутьев. Один из примеров маркировки: ПК 80-15-12,5 обозначает, что изготовление каркаса осуществлялось из напряженной арматуры. В качестве дополнения на пустотелых конструкциях имеются следующие обозначения:
- т – бетон тяжелого типа;
- а – наличие вкладышей для уплотнения;
- э – формирование при помощи экструзионного метода.
Какую нагрузку выдерживают?
Несущая способность плит перекрытия определяется стандартом, который регулирует соблюдение изготовления по технологии, что применяется в момент их производства. Расчет допустимой максимальной нагрузки железобетонных элементов нужен, чтобы узнать, какой показатель выдержит конструкция, и тем самым избежать ее разрушения. Нагрузка на пустотную конструкцию перекрытия бывает статистической и динамической. К первым относят те элементы, что располагаются или прикрепляются к плите. К динамическим относят все, что осуществляет передвижение по конструкции.
Нагрузки также могут быть равномерно и неравномерно распределены. Например, для здания, где живут люди, высчитывают равномерно распределенную нагрузку, которая определяется в Ньютонах на метр или кг/см. Обычная плита с пустотами высчитывается по распределенной нагрузке, которая равна 400 кг на м2. К данному показателю необходимо добавить массу конструкции, а это примерно 2,5 центнера, стяжки и керамику, что весят около 1 центнера. Высчитанную массу необходимо умножить на коэффициент надежности (1,2). В итоге выходит 900 кг/м2. Также есть специально разработанные документы, которые позволяют с точностью рассчитать нагрузку на железобетонную плиту, что имеет армирование.
Для расчета оптимальной нагрузки необходимо знать вес всех элементов, которые будут сказывать на ее влияние, а именно цементно-песчаных стяжек, перегородок из гипсобетона, массы напольного покрытия и теплоизоляции. После суммирования всех вышеперечисленных показателей необходимо разделить число на количество панелей, которые будут присутствовать в здании. Таким же образом можно высчитать максимально предельную нагрузку на каждую из пустотных конструкций.
Многие панели, которые имеются в продаже, характеризуются стандартным показателем несущей способности, который равняется 800 кг/м2.
Правила монтажа
Для осуществления надежного монтажа пустотных плит перекрытия стоит точно соблюдать все правила. В случае если площадь опоры недостаточна, могут деформироваться стены, а в ситуации с излишком площади возможно увеличение теплопроводности. При установке плит данного вида стоит брать во внимание максимальную глубину опоры:
- для кирпичного сооружения – 9 сантиметров;
- для газобетонного и пенобетонного – 15 сантиметров;
- для конструкций из стали – 7, 5 сантиметров.
В данном процессе стоит учитывать, что глубина заделки панели в стене не должно быть более чем 16 см для легкого блочного и кирпичного здания, а также 12 см для конструкции из бетона и железобетона.
До того как начать установку плит, окраинные пустоты необходимо заделать легкой смесью из бетона на глубину 0,12 метра.
Категорически не рекомендуется осуществлять монтаж плит без использования раствора. На рабочей поверхности укладывается слой раствора не меньше чем в 2 миллиметра. Благодаря данному мероприятию нагрузка на стену передается равномерно. Обустраивая плиты на хрупкую стену, необходимо сделать процедуру армирования, благодаря которой не будет выгибания блоков. Для того чтобы уменьшить теплопроводность плит перекрытия, стоит снаружи утеплить конструкцию.
Покупая пустотные панели перекрытий, стоит обращать внимание на их качество, внешний вид и наличие сертификатов, так как от них будет зависеть безопасность. Использование пустотных плит обеспечивает небольшую нагрузку на весь периметр сооружения, гарантирует высокую прочность и надежность сооружения.
Этот вид конструкций способствует меньшей осадке здания, нежели при использовании полнотелых вариантов, к тому же цена на них приемлемая.
О том, как правильно уложить плиты перекрытия, вы можете узнать из видео ниже.
stroy-podskazka.ru
Плиты перекрытия пустотные технические характеристики и вес
Если вы хоть раз сталкивались с вопросом строительства дачной постройки, собственного дома или ремонта квартиры, то вам должно быть известно, что представляют собой плиты перекрытия пустотные, технические характеристики которых будут представлены в статье. Если знать конструктивные особенности, а также характеристики изделия, используя информацию, представленную маркировкой, то можно определить, какой предел декоративной полезной нагрузки способна претерпевать плита перекрытия.
Основные разновидности и положительные особенности

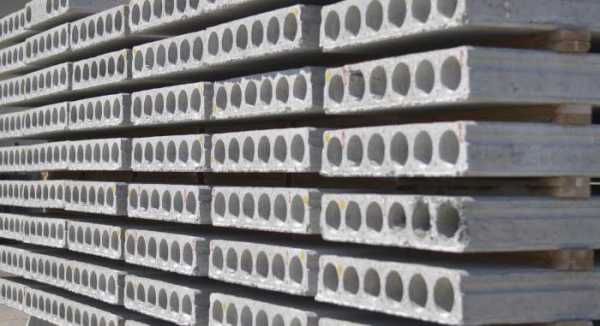

Плиты перекрытия пустотные, технические характеристики которых позволят вам осуществить строительство или ремонт, исключая ошибки, отличаются от полнотелых изделий менее внушительным весом и доступной стоимостью. Но их надежность и прочность не ниже. Количество и расположение пустот не способны уменьшить несущие характеристики. Напротив, благодаря данному дополнению повышаются тепло- и звукоизоляционные особенности постройки. Среди положительных характеристик можно выделить популярность при необходимости возведения железобетонных многоэтажных объектов, монолитных построек и частных домов. Нередки случаи, когда описываемые плиты становятся частью несущего каркаса здания.
Размеры и вес
Плиты перекрытия пустотные, технические характеристики которых вам должны быть интересны перед приобретением данных изделий, могут иметь разную стоимость в зависимости от размеров и типа. Габариты варьируются в пределах от 1,18 до 9,7 метра, что касается длины. Тогда как ширина изменяется от 0,99 до 3,5 метров. Самыми распространенными считаются изделия, длина которых эквивалентна 6 метрам, ширина наиболее приобретаемых плит варьируется в диапазоне от 1,2 до 1,5 см. Неизменной величиной является высота плиты, которая равна 22 см. Плиты перекрытия пустотные, технические характеристики которых представленные ниже, обладают весьма значительным весом. Именно поэтому для их установки имеется необходимость использования монтажного крана. Арендовать следует тот, который обладает мощностью не более 5 тонн.
Если речь идет о плите, размеры которой равны 1680х990х220, то ее вес составляет 0,49 тонн.
Технические характеристики
Для приобретения изделий недостаточно будет знать только лишь вес плит перекрытия пустотных. Важно ознакомиться и с основными техническими характеристиками. В качестве сырья при изготовлении используется бетон, который выполняется с применением цемента марки М300 и М400. Цифры станут определять качественные особенности материала, которые в конечном итоге будут свойственны готовому изделию. Таким образом, цемент М400 способен претерпевать одномоментную нагрузку, равную 400 килограммам на один сантиметр кубический в секунду. Что касается цемента марки М300, то он представляет собой производную смесь от М 400. Несмотря на то, что данный материал способен выдержать менее внушительную нагрузку, он отличается пластичностью, что обеспечивает исключение пролома при прогибах. Если вы решили приобрести плиты перекрытия пустотные, технические характеристики по нагрузке, представленные выше, вас должны заинтересовать. Помимо прочего, для укрепления изделий используется арматура, которая обеспечивает внушительную несущую способность монолита. В процессе изготовления используется нержавеющая сталь класса A3 и A4. Она отличается повышенной сопротивляемостью к процессам коррозии и перепадам температур. Таким образом, изделия можно эксплуатировать от -40 до +50 градусов.
Залог устойчивости к изгибам
Несмотря на то что вес плит перекрытия пустотных достаточно внушителен, в ходе эксплуатации они не прогибаются. Этого эффекта удалось достичь методом заблаговременного натяжения арматуры, которая способна распределить напряжение элементов по всей площади. После того как бетон затвердевает и становится прочным, натянутые элементы обрезают. В торцах, которыми плита опирается на несущие стены, укладывают двойную арматуру. Это исключает деформирование под давлением веса и обеспечивает возможность претерпевать нагрузку от несущих верхних стен.
Характеристики плит в зависимости от маркировки
Пустотные плиты перекрытия, характеристики которых должны быть известны перед приобретением, обладают маркировкой. Изделия обозначается двумя буквами — ПК. Далее следует число, которое обозначает длину изделия в дециметрах. Следующие цифры — примерная ширина. Последний показатель указывает на то, какой вес в килограммах может воздействовать на 1 квадратный дециметр плиты с учётом собственной массы. Таким образом, если перед вами плита с маркировкой ПК 12-10-8, то это указывает на то, что длина равна 1,18 метра, что примерно составляет 12 см. Ширина эквивалентна 0,99 метра. Что касается наиболее внушительной нагрузки, которую будет способно претерпевать изделие, то она равна 8 килограммам на квадратный дециметр. Последнее значение равно 800 кг на квадратный метр.
Дополнительная информация о возможных нагрузках
Стоит отметить, что железобетонные пустотные плиты перекрытий способны претерпевать вышеупомянутую нагрузку, этот показатель одинаков практически для всех пустотных железобетонных изделий, используемых в качестве плит перекрытия. В роли исключения можно выделить изделия, которые претерпевают вес до 1000 и 1250 килограммов на квадратный метр. Такие плиты можно узнать по маркировке, которая заканчивается цифрами 10 и 12,5 соответственно.
Влияние характеристик на особенности монтажа
В качестве главного правила надежного устройства плит выступает соблюдение правил, регламентирующих опору на стены. Если площадь опирания окажется недостаточной, то стены могут деформироваться. Тогда как излишняя площадь приведет к повышению теплопроводности. Опирание пустотных плит перекрытия для кирпичной постройки должно составлять 9 см. Если речь идет о пенобетоне и газобетоне, то этот показатель увеличивается до 15 см. Для стальных конструкций цифра должна быть равна 7, 5 см. При этом наибольшее углубление заделки изделий в стены не должно оказаться больше 16 см для кирпичных сооружений и легких блоков. Для бетонных конструкций и железобетонных аналогов это цифра эквивалентна 12 см. Перед монтажом плит края пустот следует заделать с помощью легкого бетонного состава, углубившись на 12 см.
Дополнительные рекомендации по монтажу
Пустотные плиты перекрытия, размеры, ГОСТ которых указаны в статье, не должны укладываться без раствора. На рабочее основание настилается слой смеси, толщина которого должна быть равна 2 миллиметрам, но не меньше. Это обеспечит возможность равномерной передачи нагрузки на конструкцию стен. Помимо прочего, при установке плит на хрупкие стены, например, выполненные из газоблоков или пенобетона, следует использовать технологию армирования смеси, что исключит вероятность выгибания блоков. Для того чтобы снизить качество теплопроводности перекрытия, необходимо произвести утепление конструкции снаружи.
ГОСТ 9561-91
Согласно государственным стандартам, плиты перекрытия пустотелые устанавливаются на несущие конструкции зданий и сооружений различного назначения. В процессе производства используется бетон, с помощью которого формируются изделия толщиной в 220 миллиметров. Внутри содержатся круглые пустоты, которые обладают диаметром в пределах 159 миллиметров. От центральных частей двух рядом расположенных пустот шаг равен 185 миллиметров. Пустотные плиты перекрытия, размеры, ГОСТ которых указаны выше, обладают морозостойкостью, которая определяется маркой F200. Приобретать необходимо плиты, изготовление которых велось в соответствии с правилами государственных стандартов.
autogear.ru
Пустотные плиты перекрытий | Статьи
Каждая стройка использует эти изделия, пустотные плиты перекрытия конкурентоспособной альтернативы не имеют. Все прочие решения или менее прочны или более сложны.
Разница между ПК и ПБ
Сейчас плиты советского времени ПК постепенно сменяют продукты следующего поколения. Это ПБ — произведенные способом безопалубочного формования стендовые пустотные панели. Если для ПК существует чертеж 1.141-1, то для ПБ такого документа, согласно которому их выпускают, нет. Как правило, производители пользуются рабочими чертежами, которые предоставляют им поставщики оборудования.
Сравнение параметров
Гладкость поверхности плит ПК из-за устаревшей технологии и изношенности форм не идеальна и в большинстве случаев они уступают ПБ. Марка бетона: ПК изготавливаются из бетона М-200, ПБ – из М-400. Заделка отверстий для ПК чаще всего производится на заводе. Если вы заметили, что это не сделано, нужно в обязательном порядке произвести заливку бетоном. Для ПБ заделка отверстий не нужна, так как проект предполагает достаточную прочность без дополнительного усиления. Нагрузка рассчитываются на ПК и ПБ — 800 кг/м2, однако технология производства ПБ позволяет увеличить нагрузку в два раза, что на четверть превышает возможности технологии ПК.
Нагрузка
В реальной жизни нередко возникает вопрос, каков размер нагрузки, которую может выдержать пустотная плита. Не сломается ли в результате приложенного напряжения. Совершенно очевидно, что на такую плиту не должна давить несущая стена. У капитальных стен должна быть опора в виде фундаментных блоков или стен низ лежащих этажей. В месте нахлеста панели на капитальную стену, она подлежит дополнительному укреплению. В пустоты заливают бетон.
Нагрузка может иметь распределенный или точечный характер. В случае распределенной нагрузки необходимо найти площадь плиты в квадратных метрах, помножить ее на нагрузку в соответствии с маркировкой (обычно 800 кг/м2), после чего вычесть массу плиты. Для ПК распределенная нагрузка составляет примерно 2,5 т. Это показывает, какой толщины бетонная стяжка является допустимой. В нашем случае это 20 см.
При точечных нагрузках подобного расчета не существует, поскольку несущая способность, при таком виде давления определяется не только массой тела, но и местом приложения силы. Например, края панелей намного крепче центра. Как правило, советуют, чтобы номинальная нагрузка не превышала больше чем вдвое. Это означает, что точечная нагрузка должна быть до 1,6 т.
В реальной жизни строители вынуждены рассчитывать нагрузку, представляющую комбинацию разных источников. Придется нам положиться на расчеты советских НИИ, нашедших типовую нагрузку, считая ее достаточной для большинства «стандартных» ситуаций.
Примерный вклад разных источников, кг/м2:
- своя масса – 300;
- люди и обстановка – 200;
- стены – 150.
Если у вас параметры значительно выше, имеет смысл подумать о покупке панелей, имеющих более высокую несущую способность. В пустотных плитах перекрытия, масса распределяется на поверхность, которая превышает реальную площадь контакта. Допустим, десятисантиметровая перегородка при отсутствии поблизости иных нагрузок, будет давить на большую поверхность, что позволит давлению остаться в пределах расчетных норм.
Кроме того нужно принимать во внимание, что кроме постоянно действующих нагрузок, называемых статическими встречаются и динамические. Так, штанга, стоящая на поверхности пола, будет иметь меньшую массу, чем если она падает с высоты одного метра. Отсюда следует вывод, что динамические нагрузки вредны и их следует избегать.
Прогибы плит
В ряде случаев возникает ситуация, когда у плит перекрытия теплотрасс различный прогиб, нередко в обратную сторону. Если он меньше 1/150 длины плиты, это не считается браком. Например у ПБ прогиб может достигать 6 см. Если плиты имеют большую длину, то для них выбирается большее натяжение, поскольку в основном армирование проходит в нижней части плиты. В случае отпила короткой плиты, возникает избыточное усилие сжатия, которое выгибает плиту.
Для борьбы с такой ситуацией, приобретая изделия, нужно проводить внимательный их осмотр. Обычно, плиту перекрытия, имеющую большой прогиб легко определить среди прочих пустотных плит. Надо сказать, что эти подобные ситуации с излишним прогибом встречаются крайне редко, а у известных производителей вообще с качеством все в полном порядке.
Плиты перекрытия шириной 1м Цены на плиты с нагрузкой свыше 800 кгс/м2 уточняйте по телефону |
||
ПК 18-10-8 | 3 000 | 0,584 |
Пк 19-10-8 | 3 200 | 0,618 |
ПК 20-10-8 | 3 300 | 0,650 |
ПК 21-10-8 | 3 400 | 0,684 |
ПК 22-10-8 | 3 600 | 0,716 |
ПК 23-10-8 | 3 800 | 0,748 |
ПК 24-10-8 | 3 900 | 0,782 |
ПК 25-10-8 | 4 050 | 0,814 |
ПК 26-10-8 | 4 150 | 0.848 |
ПК 27-10-8 | 4 300 | 0,880 |
ПК 28-10-8 | 4 450 | 0,912 |
ПК 29-10-8 | 4 600 | 0,946 |
ПК 30-10-8 | 4 780 | 0,978 |
ПК 31-10-8 | 4 900 | 1,012 |
ПК 32-10-8 | 5 050 | 1,044 |
ПК 33-10-8 | 5 200 | 1,076 |
ПК 34-10-8 | 5 450 | 1,110 |
ПК 35-10-8 | 5 550 | 1,142 |
ПК 36-10-8 | 5 700 | 1,176 |
ПК 37-10-8 | 5 800 | 1,206 |
ПК 38-10-8 | 6 000 | 1,240 |
ПК 39-10-8 | 6 100 | 1,275 |
ПК 40-10-8 | 6 250 | 1,306 |
ПК 41-10-8 | 6 400 | 1,341 |
ПК 42-10-8 | 6 550 | 1,373 |
ПК 43-10-8 | 6 780 | 1,404 |
ПК 44-10-8 | 6 940 | 1,439 |
ПК 45-10-8 | 7 050 | 1,471 |
ПК 46-10-8 | 7 150 | 1,505 |
ПК 47-10-8 | 7 250 | 1,537 |
ПК 48-10-8 | 7 400 | 1,569 |
ПК 49-10-8 | 7 650 | 1,603 |
ПК 50-10-8 | 7 760 | 1,635 |
ПК 51-10-8 | 7 910 | 1,669 |
ПК 52-10-8 | 8 020 | 1,701 |
ПК 53-10-8 | 8 130 | 1,733 |
ПК 54-10-8 | 8 300 | 1,767 |
ПК 55-10-8 | 8 650 | 1,799 |
ПК 56-10-8 | 8 720 | 1,833 |
ПК 57-10-8 | 8 950 | 1,865 |
ПК 58-10-8 | 9 100 | 1,897 |
ПК 59-10-8 | 9 220 | 1,931 |
ПК 60-10-8 | 9 300 | 1,963 |
ПК 61-10-8 | 9 550 | 1,997 |
ПК 62-10-8 | 9 710 | 2,029 |
ПК 63-10-8 | 9 870 | 2,061 |
ПК 64-10-8 | 10 550 | 2,095 |
ПК 65-10-8 | 10 650 | 2,127 |
ПК 66-10-8 | 10 940 | 2,161 |
ПК 67-10-8 | 11 250 | 2,193 |
ПК 68-10-8 | 11 350 | 2,225 |
ПК 69-10-8 | 11 456 | 2,258 |
ПК 70-10-8 | 11 650 | 2,291 |
ПК 71-10-8 | 11 800 | 2,326 |
ПК 72-10-8 | 11 930 | 2,358 |
ПК 73-10-8 | 13 000 | 2,389 |
ПК 74-10-8 | 13 100 | 2,424 |
ПК 75-10-8 | 13 200 | 2,456 |
ПК 76-10-8 | 13 430 | 2,490 |
ПК 77-10-8 | 13 550 | 2,522 |
ПК 78-10-8 | 13 810 | 2,554 |
ПК 79-10-8 | 14 300 | 2,588 |
ПК 80 -10-8 | 14 450 | 2,620 |
ПК 81-10-8 | 14 750 | 2.654 |
ПК 82-10-8 | 14 970 | 2,686 |
ПК 83-10-8 | 15 000 | 2,718 |
ПК 84-10-8 | 15 400 | 2,752 |
ПК 85-10-8 | 15 860 | 2,784 |
ПК 86-10-8 | 16 000 | 2,818 |
ПК 87-10-8 | 16 420 | 2,850 |
ПК 88-10-8 | 16 670 | 2,882 |
Пк 89-10-8 | 16 850 | 2,919 |
ПК 90-10-8 | 17 000 | 2,948 |
Плиты перекрытия шириной 1,2м |
||
ПК 18-12-8 | 2 990 | 0,677 |
ПК 19-12-8 | 3 050 | 0,716 |
ПК 20-12-8 | 3 220 | 0,755 |
ПК 21-12-8 | 3 430 | 0,791 |
ПК 22-12-8 | 3 550 | 0,830 |
ПК 23-12-8 | 3 770 | 0,869 |
ПК 24-12-8 | 3 880 | 0,905 |
ПК 25-12-8 | 3 990 | 0,944 |
ПК 26-12-8 | 4 150 | 0,983 |
ПК 27-12-8 | 4 320 | 1,021 |
ПК 28-12-8 | 4 550 | 1,058 |
ПК 29-12-8 | 4 660 | 1,097 |
ПК 30-12-8 | 4 880 | 1,135 |
ПК 31-12-8 | 4 995 | 1,172 |
ПК 32-12-8 | 5 200 | 1,211 |
Пк 33-12-8 | 5 300 | 1,249 |
ПК 34-12-8 | 5 430 | 1,286 |
ПК 35-12-8 | 5 550 | 1,325 |
ПК 36-12-8 | 5 660 | 1,363 |
ПК 37-12-8 | 5 990 | 1,402 |
ПК 38-12-8 | 6 150 | 1,439 |
ПК 39-12-8 | 6 250 | 1,477 |
ПК 40-12-8 | 6 820 | 1,516 |
ПК 41-12-8 | 6 970 | 1,553 |
ПК 42-12-8 | 7 120 | 1,591 |
ПК 43-12-8 | 7 400 | 1,630 |
ПК 44-12-8 | 7 700 | 1,667 |
ПК 45-12-8 | 7 870 | 1,705 |
ПК 46-12-8 | 7 970 | 1,744 |
ПК 47-12-8 | 7 980 | 1,763 |
Пк 48-12-8 | 8 050 | 1,819 |
ПК 49-12-8 | 8 520 | 1,858 |
ПК 50-12-8 | 8 560 | 1,897 |
ПК 51-12-8 | 8 670 | 1,933 |
ПК 52-12-8 | 8 800 | 1,972 |
ПК 53-12-8 | 8 970 | 2,011 |
ПК 54-12-8 | 9 150 | 2,047 |
ПК 55-12-8 | 9 400 | 2,086 |
ПК 56-12-8 | 9 550 | 2,126 |
ПК 57-12-8 | 9 700 | 2,164 |
ПК 58-12-8 | 9 990 | 2,200 |
ПК 59-12-8 | 9 970 | 2,239 |
ПК 60-12-8 | 10 150 | 2,278 |
ПК 61-12-8 | 10 550 | 2,314 |
ПК 62-12-8 | 10 660 | 2,353 |
ПК 63-12-8 | 10 880 | 2,392 |
ПК 64-12-8 | 10 440 | 2,426 |
ПК 65-12-8 | 11 560 | 2,467 |
ПК 66-12-8 | 11 780 | 2,506 |
ПК 67-12-8 | 12 350 | 2,544 |
ПК 68-12-8 | 12 440 | 2,581 |
ПК 69-12-8 | 12 660 | 2,620 |
ПК 70-12-8 | 12 770 | 2,658 |
ПК 71-12-8 | 12 990 | 2,695 |
ПК 72-12-8 | 12 990 | 2,734 |
ПК 73-12-8 | 14 650 | 2,772 |
ПК 74-12-8 | 14 850 | 2,809 |
ПК 75-12-8 | 15 000 | 2,848 |
ПК 76-12-8 | 15 250 | 2,886 |
ПК 77-12-8 | 15 450 | 2,925 |
ПК 78-12-8 | 15 630 | 2,962 |
ПК 79-12-8 | 14 860 | 2,962 |
ПК 80-12-8 | 16 000 | 3,039 |
ПК 81-12-8 | 16 300 | 3,076 |
ПК 82-12-8 | 16 450 | 3,114 |
ПК 83-12-8 | 16 560 | 3,153 |
ПК 84-12-8 | 16 770 | 3,190 |
ПК 85-12-8 | 17 150 | 3,228 |
ПК 86-12-8 | 17 330 | 3,267 |
ПК 87-12-8 | 17 500 | 3,306 |
ПК 88-12-8 | 17 990 | 3,342 |
ПК 89-12-8 | 18 270 | 3,381 |
ПК 90-12-8 | 18 550 | 3,420 |
ПК 91-12-8 | 18 750 | 3,456 |
ПК 92-12-8 | 18 960 | 3,495 |
ПК 93-12-8 | 19 190 | 3,534 |
ПК 94-12-8 | 19 370 | 3,570 |
ПК 95-12-8 | 19 450 | 3,609 |
ПК 96-12-6 | 20 370 | 3,648 |
ПК 97-12-6 | 20 570 | 3,687 |
ПК 98-12-6 | 20 880 | 3,723 |
ПК 99-12-8 | 21 350 | 3,762 |
ПК 100-12-6 | 22 770 | 3,806 |
ПК 101-12-6 | 22 960 | 3,838 |
ПК 102-12-6 | 23 000 | 3,876 |
Плиты перекрытия шириной 1,5 м |
||
ПК 24-15-8 | 5 650 | 1,190 |
ПК 25-15-8 | 6 100 | 1,250 |
ПК 26-15-8 | 6 300 | 1,275 |
ПК 27-15-8 | 6 350 | 1,335 |
ПК 28-15-8 | 7 500 | 1,375 |
ПК 29-15-8 | 7 750 | 1,425 |
ПК 30-15-8 | 7 980 | 1,745 |
ПК 31-15-8 | 7 200 | 1,525 |
ПК 32-15-8 | 7 350 | 1,575 |
ПК 33-15-8 | 7 550 | 1,623 |
ПК 34-15-8 | 7 880 | 1,675 |
ПК 35-15-8 | 7 990 | 1,7 |
ПК 36-15-8 | 8 050 | 1,745 |
ПК 37-15-8 | 8 250 | 1,8 |
ПК 38-15-8 | 8 250 | 1,825 |
ПК 39-15-8 | 8 300 | 1,830 |
ПК 40-15-8 | 8 650 | 1,925 |
ПК 41-15-8 | 8 650 | 1,975 |
ПК 42-15-8 | 8 790 | 2,00 |
ПК 43-15-8 | 8 950 | 2,075 |
ПК 44-15-8 | 9 050 | 2,1 |
ПК 45-15-8 | 9 700 | 2,1 |
ПК 46-15-8 | 9 800 | 2,2 |
ПК 47-15-8 | 9 990 | 2,250 |
ПК 48-15-8 | 10 250 | 2,250 |
ПК 49-15-8 | 10 430 | 2,360 |
ПК 50-15-8 | 10 750 | 2,375 |
ПК 51-15-8 | 10 890 | 2,4 |
ПК 52-15-8 | 11 280 | 2,475 |
ПК 53-15-8 | 11 550 | 2,525 |
ПК 54-15-8 | 11 440 | 2,586 |
ПК 55-15-8 | 11 550 | 2,625 |
ПК 56-15-8 | 11 770 | 2,650 |
ПК 57-15-8 | 11 790 | 2,7 |
ПК 58-15-8 | 11 800 | 2,750 |
ПК 59-15-8 | 11 880 | 2,800 |
ПК 60-15-8 | 11 990 | 2,8 |
ПК 61-15-8 | 12 100 | 2,9 |
ПК 62-15-8 | 12 450 | 2,925 |
ПК 63-15-8 | 12 550 | 2,950 |
ПК 64-15-8 | 15 280 | 3,025 |
ПК 65-15-8 | 15 800 | 3,075 |
ПК 66-15-8 | 16 400 | 3,120 |
ПК 67-15-8 | 16 800 | 3,175 |
ПК 68-15-8 | 16 900 | 3,225 |
ПК 69-15-8 | 17 100 | 3,250 |
ПК 70-15-8 | 17 290 | 3,3 |
ПК 71-15-8 | 17 400 | 3,350 |
ПК 72-15-8 | 17 900 | 3,4 |
ПК 73-15-8 | 18 250 | 3,410 |
ПК 74-15-8 | 18 800 | 3,456 |
ПК 75-15-8 | 18 950 | 3,5 |
ПК 76-15-8 | 19 300 | 3,73 |
ПК 77-15-8 | 19 700 | 3,590 |
ПК 78-15-8 | 20 900 | 3,83 |
ПК 79-15-8 | 21 800 | 4,27 |
ПК 80-15-8 | 22 400 | |
ПК 81-15-8 | 22 900 | |
ПК 82-15-8 | 23 400 | |
ПК 83-15-8 | 23 800 | |
ПК 84-15-8 | 24 300 | 4,13 |
ПК 85-15-8 | 25 900 | |
ПК 86-15-8 | 26 900 | |
ПК 87-15-8 | 27 000 | |
ПК 88-15-8 | 27 300 | |
ПК 89-15-8 | 27 790 | |
ПК 90-15-8 | 27 900 | 4,43 |
Пк 102-15-8 | 35 500 | 5 |
Пк 108-15-8 | 36 600 | 5,513 |
triada-nn.ru
