Теплоизоляция фундамента мелкого заложения ПЕНОПЛЭКСом


Активно развивающийся рынок загородного домостроения требует снижения материальных затрат и экономии трудовых ресурсов. Добиться значительной экономии ресурсов, снизить трудоемкость и сроки строительства помогает применение новых строительных технологий и материалов, которые используются при строительстве различных частей сооружений.


Одним из таких направлений стало использование плит ПЕНОПЛЭКС® ГЕО в устройстве фундаментов мелкого заложения. Ведь известно, что значительную долю от общей стоимости зданий составляют затраты на устройство фундаментов.


Морозозащищенные фундаменты мелкого заложения схожи с обычными фундаментами за исключением расположения теплоизоляционных плит ПЕНОПЛЭКС® ГЕО и глубины заложения.


Подошва фундамента расположена на глубине около 30-40 см. ниже уровня земли. Фундаменты имеют вертикальную изоляцию, расположенную с внешней стороны от подошвы до отметки выше уровня земли. При устройстве фундаментов в более холодных климатических условиях, «крылья» теплоизоляции (плиты ПЕНОПЛЭКС® ГЕО) располагаются горизонтально на уровне подошвы фундамента. Чем холоднее климат, тем шире простирается теплоизоляция и тем толще будет ее слой.


Таким образом, в зависимости от климатических условий района строительства, используя тепловые потоки от эксплуатируемого здания, путем изменения толщины и ширины теплоизоляции можно вывести границу промерзания грунта за пределы подошвы фундамента.


Рассматриваемые эффективные малозаглубленные фундаменты по сравнению с традиционными заглубленными, позволяют снизить расходы на устройство фундаментов по следующим показателям:

  • расход бетона на 50-80%;
  • трудозатраты на 40-70%;
  • стоимость на 50% и более.


Для эффективного использования плит ПЕНОПЛЭКС® ГЕО в рассматриваемой конструкции был разработан Стандарт Организации «Применение теплоизоляции из плит полистирольных вспененных экструзионных ПЕНОПЛЭКС при проектировании и устройстве малозаглубленных фундаментов на пучинистых грунтах», СТО 36554501-012-2008


Стандарт разработан специалистами НИИОСП им. Н.М. Герсеванова – филиал ФГУП «НИЦ «Строительство» с учетом опыта использования теплоизолированных фундаментов мелкого заложения (ТФМЗ) в Америке и Европе, а также особенностей инженерно-геологических, гидрогеологических, климатических условий и опыта строительства малоэтажных зданий в Российской Федерации.

Инструкция по применению

  • Шаг 1. Выполняется разметка участка, и затем выемка грунта.
  • Шаг 2. Выполняется отсыпка вырытого котлована непучинистым материалом (крупный песок, песчано-гравийная смесь), или как её ещё называют «песчаная подушка».
  • Шаг 3. В грунтовой подушке монтируется дренажная система, канализация и водоотвод.
  • Шаг 4. Основание уплотняется виброплитой.
  • Шаг 5. На подготовленное и уплотненное основание укладываются плиты ПЕНОПЛЭКС® ГЕО в соответствии с выбранной схемой.
  • Шаг 6. Монтируется слой гидроизоляции.
  • Шаг 7. Монтируется опалубка и арматурный каркас фундаментной плиты.
  • Шаг 8. Выполняется заливка фундаментной плиты (ленты фундамента).
  • Шаг 9. Производится засыпка пазух фундамента непучинистым грунтом, например, песчано-гравийная смесь или крупнофракционный песок.

Теперь рассмотрим подробнее возможные виды малозаглубленных фундаментов:


1. Утепление фундаментов зданий с переменным режимом проживания (дачи)

  1. Стена здания
  2. Конструкция пола
  3. Отмостка
  4. Фундамент
  5. ПЕНОПЛЭКС® ГЕО


2. Теплоизоляция фундаментов неотапливаемых помещений

  1. Стена здания
  2. Конструкция пола
  3. Отмостка
  4. Фундамент
  5. ПЕНОПЛЭКС® ГЕО


3. Теплоизоляция фундаментов отдельно стоящих опор

  1. Опора
  2. Водоупорный слой
  3. Фундамент
  4. ПЕНОПЛЭКС® ГЕО
  5. Песчано-гравийная смесь


4. Теплоизоляция фундаментов ленточных опор

  1. Стена
  2. Ленточный фундамент
  3. Отмостка
  4. ПЕНОПЛЭКС® ГЕО
  5. Песчано-гравийная смесь


5. Теплоизоляция фундаментов холодной пристройки (например, веранды)

  1. Стена существующего отапливаемого здания
  2. Стена пристройки
  3. Фундамент существующего здания
  4. Фундамент пристройки
  5. ПЕНОПЛЭКС® ГЕО
  6. Листовой материал (ОСП/фанера)


6. Теплоизоляция фундаментов отапливаемых зданий с тех. подпольем

  1. Стена здания
  2. Пол здания
  3. Защитный слой
  4. Парозащитный слой
  5. Отмостка
  6. Фундамент
  7. ПЕНОПЛЭКС® ГЕО
  8. Непучинистый грунт


Таблица №1 «Требуемая толщина и ширина вылета «теплоизоляционной юбки ПЕНОПЛЭКС» для зданий с постоянным режимом проживания»




























































Города

Ширина теплоизоляционной юбки, м

Толщина теплоизоляционной юбки, мм

Архангельск

0,6

70

Астрахань

0,6

30

Барнаул

1,5

130

Белгород

0,3

50

Благовещенск

1,2

110

Великий Новгород

0,6

50

Владивосток

0,6

50

Владимир

0,6

50

Волгоград

0,6

40

Вологда

0,6

60

Воронеж

0,6

50

Екатеринбург

1,2

80

Ижевск

1,2

80

Иркутск

1,2

110

Казань

0,6

70

Калининград

0,6

30

Калуга

0,6

50

Кемерово

1,5

110

Кострома

0,6

50

Краснодар

0,6

30

Красноярск

1,2

110

Курган

1,2

90

Курск

0,6

50

Липецк

0,6

60

Магадан

1,5

130

Москва

0,6

50

Мурманск

0,6

70

Нижний Новгород

0,6

60

Новосибирск

1,5

130

Омск

1,5

130

Орел

0,3

50

Оренбург

1,2

70

Пенза

0,6

70

Пермь

1,2

80

Петрозаводск

0,6

70

Псков

0,6

50

Ростов – на – Дону

0,6

40

Рязань

0,6

50

Самара

1,2

80

Санкт-Петербург

0,6

50

Саранск

0,6

50

Саратов

0,6

70

Смоленск

0,6

50

Ставрополь

0,6

40

Сыктывкар

1,2

80

Тамбов

0,6

50

Тверь

0,6

70

Томск

1,5

110

Тула

0,6

50

Тюмень

1,5

110

Ульяновск

1,2

80

Уфа

1,2

90

Хабаровск

1,2

110

Чебоксары

0,6

60

Челябинск

1,2

70

Южно-Сахалинск

0,6

60

Ярославль

0,6

70

www.penoplex.ru

технология теплоизоляции, видео и фото

На фоне постоянно дорожающих энергоносителей люди все чаще начинают задумываться над качественным утеплением жилья. Утепление дома с помощью пенополистирола уже давно стало нормой. Данная технология многогранна и состоит из нескольких этапов. Одним из самых важных участков является теплоизоляция фундамента, и в этой статье я расскажу, зачем вообще нужно утеплять фундамент и подробно остановлюсь на том, как самостоятельно утеплить ваш фундамент экструдированным пенополистиролом.

Монтаж утеплителя на фундамент.

Общие сведенья о материалах или роль утеплителя в обустройстве фундамента

Для начала давайте разберемся с терминами. Пенополистиролом принято называть легкий ячеистый материал, созданный на основе стирола.

Сейчас на рынке наиболее широко представлены 2 вида этого популярного материала:

  1. Общеизвестный пенопласт на техническом языке называется ячеистым пенополистиролом. Данный материал был разработан еще в первой половине прошлого века и сейчас является одним из самых популярных утеплителей;
  2. Экструдированный пенополистирол имеет ту же самую основу, но производится по другой технологии. Его характеристики на порядок выше, но и цена у экструдированного собрата превышает стоимость хорошего пенопласта минимум в 2 – 3 раза.

Стандартный лист экструдированного пенополистирола.

Почему именно экструдированный пенополистирол

Те хозяева, которые уже интересовались ценами, наверняка заметили, что утепление дома экструдированным пенополистиролом довольно дорогая затея. Гораздо дешевле обшить дом простым пенопластом, к примеру, ПСБ-С25, что, кстати, в большинстве случаев и делается.

Упаковка пенопласта ПСБ-С25.

Но здесь у любого нормального человека возникает резонный вопрос: если весь дом можно утеплить недорогим пенопластом, то почему нужно платить больше за экструдированный пенополистирол для фундамента? В свое время я тоже над этим задумывался, и оказалось, что причин несколько.

Начнем с того, что пенопласт не зря называется ячеистым материалом, каждый замечал, что шарики можно легко раскрошить своими руками, соединение между ними неплотное.

Следовательно, туда, где есть зазоры, обязательно проникнет вода и как только ударит мороз, плиты начнут потихоньку сыпаться, а значит, сверху их нужно хорошо защищать, в то время как экструдированный пенополистирол представляет собой плотный, монолитный материал, в структуру которого влага в принципе не может проникнуть.

Если взять табличные данные, то водопроницаемость пенопласта 3–4%, а пенополистирол имеет показатель 0,4% максимум. И то эти 0,4% даются на водопроницаемость в метах разреза листов, то есть там, где нарушена целостность ячеек.

Пенополистирол с монтажными боковыми пазами.

В свое время экструдированный легкий пенополистирол был разработан для нужд флота, из него предполагали делать спасательные жилеты и другие подобные средства. Но скоро выяснилось, что эти плиты обладают феноменальной прочностью и гораздо более востребованы в строительной индустрии.

Сейчас ни одно приличное автомобильное шоссе или взлетная полоса аэродрома не обходится без утепления полотна. И здесь используется исключительно экструдированный пенополистирол.

Экструдированные плиты могут выдержать давление до нескольких десятков тон на квадратный метр. К слову пенопласт начинает сминаться уже при давлении превышающем 100 – 200кг. А это как вы понимаете при закладке в грунт очень мало.

Уровень прочности экструдированного пенополистирола.

Теперь перейдем к более банальным вещам. Хозяева частных домов отлично знают, что пенопласт является излюбленным местом обитания мышей, этой живности там тепло и уютно. Утепление дома экструдированным пенополистиролом полностью снимает данную проблему.

Максимальный срок эксплуатации пенопластового утеплителя по нормативам не превышает 25 лет. А гарантия на экструдированный пенополистирол только стартует от 40 лет.

И наконец, если сравнивать материалы по уровню теплопроводности, то пенопласт уступает своему молодому родственнику примерно на треть. То есть там, где нужна толщина пенопласта в 100 мм, можно обойтись пенополистиролом 70 мм.

Мне известен только один способ использования толстого пенопласта для утепления фундамента ниже уровня грунта. Это когда поверх пенопласта монтируется еще кирпичная кладка для его защиты. Но цена такого варианта в разы выше, чем самый дорогой экструдированный пенополистирол.

Защита пенопласта на фундаменте при помощи кирпичной кладки.

Нужно ли утеплять фундамент

Еще 20 – 30 лет назад считалось, что монолитные железобетонные фундаменты защищать, а тем более утеплять не следует. Якобы с такими тяжелыми, прочными конструкциями и так ничего не станется.

Сейчас концепция изменилась, и вот по каким причинам:

  • Действительно бетонный монолит, заложенный ниже уровня промерзания грунта вполне способен выдержать подвижки почвы при морозном пучении. Но какой бы ни был прочный бетон, от постоянного промерзания он рано или поздно начнет портиться. Наружная теплоизоляция фундамента пенополистиролом полностью снимает проблему промерзания монолита и увеличивает срок его службы в разы;
  • Для мелко-заглубленных конструкций морозное пучение это злейший враг. Бывали случаи, когда такие ленты не просто трескались, их полностью выворачивало. Выяснилось, что если «обернуть» мелко-заглубленный бетонный фундамент в рубашку из экструдированного пенополистирола, то подвижки почвы ему уже не страшны. Заметьте, пенопласт не способен выдержать такое давление, его попросту сомнет;
  • Современный капитальный дом немыслим без хорошего подвала, а иногда даже целого технического этажа с гаражом, прачечной и прочими помещениями. Так вот, утепление фундамента пенополистиролом автоматически избавляет хозяев от постоянного конденсата на стенах цокольных помещений. Вы получаете прохладный и вместе с тем сухой подвал;

Фундамент, треснувший от морозного пучения.

Такая новомодная технология, как «Шведская плита» которая рассчитана на возведение энергосберигающих домов в условиях севера и причем на нестабильных грунтах, изначально разрабатывалась с использованием экструдированного пенополистирола. С другим утеплением ее реализовать нельзя.

  • Но едва ли не самой важной причиной, доказывающей необходимость утепления фундамента, являются серьезные потери тепла, а значит и денег в холодный период времени. Который, кстати, на большей территории нашей великой державы продолжается не менее полугода. Так вот если обратиться к сухим цифрам, то выясняется, что в доме с обычным ленточным фундаментом теплопотери от фундамента составляют порядка 20%, а в коттеджах с заглубленным цокольным этажом потери доходят до 25%. Согласитесь, с учетом современных цен на топливо, за полгода сумма «набегает» солидная.

Схема фундамента по технологии «Утепленная шведская плита».

Как утеплить фундамент экструдированным пенополистиролом

Итак, мы выяснили, что утепление фундамента пенополистиролом это не новомодное веянье, а насущная необходимость, причем заменить его чем-либо другим не получится. Теперь давайте разберемся с практической стороной вопроса и как все нормальные строители, начнем с расчетов.

Расчеты при утеплении фундамента

Естественно, чтобы сделать точные инженерные расчеты нужно, как минимум, иметь техническое образование. Сейчас в сети есть еще такая полезная штука как электронный калькулятор.

Но если оба эти варианта по каким-либо причинам для вас не доступны, то можно воспользоваться формулой попроще. Ее мне как-то подсказал бывалый инженер строитель.

H = (R – h/K1)K2

  • H – искомая толщина экструдированного пенполистирола для фундамента;
  • R – сопротивление при теплопередаче. Если опустить точные табличные значения, то в среднем для России берется порядка 3,5м²K/Вт;
  • h – толщина фундаментной ленты;
  • K1 – коэффициент теплопроводности материала из которого сложен фундамент. Для бетона он колеблется в пределах 1,3 – 1,7Вт/мK, в среднем можно брать 1,5Вт/мK;
  • K2 – коэффициент теплопроводности выбранного вами утеплителя. Здесь инструкция на упаковке вам поможет, эти данные там обязательно есть.

Расчет необходимого количества плит экструдированного пенополистирола выполняется еще проще: вычисляете квадратуру фундамента, то есть умножаете длину на высоту, конечную цифру делите на квадратуру листа, после чего округляете в большую сторону и прибавляете 10 – 15% на подрезку и обустройство углов.

Точка росы в утеплителе.

С количеством листов как бы все понятно, а вот по поводу толщины листов я обычно советую, если есть средства, то лучше брать 100 мм. Если же денег не хватает, то 50 мм. Вообще считается, что для средней полосы России достаточно 50 мм и чем севернее район, тем толще утеплитель, максимум составляет 150 мм.

Пару слов об инструменте

Количество инструмента зависит от технологии, которую вы выберете. Из необходимого вам понадобится перфоратор, несколько металлических шпателей с шириной лезвия от 10 до 40 см и нож для резки плит пенополистирола.

Инструмент для монтажа пенополистирола.

Для монтажа хорошей рулонной гидроизоляции понадобится газовая горелка, в крайнем случае можно обойтись паяльной лампой, но ею работать хуже. Естественно такие инструменты как рулетка, уровень, молоток и прочее должны быть в наборе у любого уважающего себя хозяина.

Наружное утепление фундамента

Утепление фундамента снаружи заслужено считается самым эффективным способом обустройства несущих конструкций. В данном случае сам бетонный монолит остается в плюсовом секторе. Точка росы (место, где температура равна 0ºС) будет находиться в утеплителе, в нашем случае в экструдированном пенополистироле.

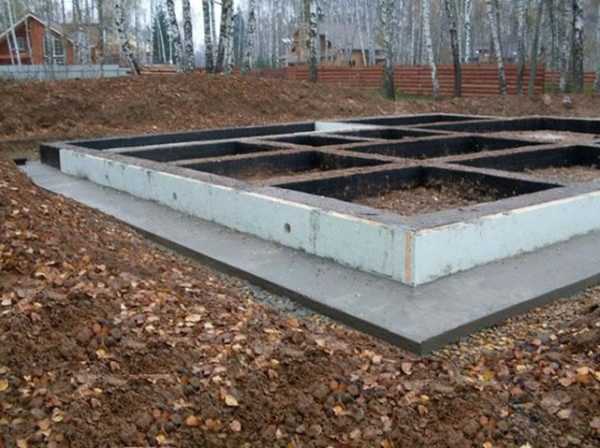

Утепленный мелкозаглубленный фундамент.

В подавляющем большинстве случаев фундамент утепляется еще на стадии возведения здания. Хотя никто вам не мешает утеплить капитальный фундамент старого дома, только для этого придется его обкопать.

Технология предусматривает закладку утеплителя чуть ниже точки промерзания грунта. Конечно, если денег не жалко, то можно и полностью обшить основу плитами экструдированного пенополистирола, но особого смысла в этом нет, ведь ниже точки промерзания грунта достаточно одной гидроизоляции.

Теоретически такой пенополистирол уже сам по себе является гидроизоляцией, но в грунте велика вероятность подвижек и дабы через пару лет влага, а вместе с ней и холод не добрались до фундамента, нужно нанести на монолит стартовый гидроизолирующий слой.

Монолит, покрытый гидроизоляцией.

Для того, чтобы гидроизоляция взялась как положено, следует хорошо подготовить бетонную основу. На первой стадии вам нужно будет зачистить монолит от остатков грунта. Конечно, если фундамент только что залили, то чистить там нечего. Эта процедура нужна только старым фундаментам, которые уже были в грунте.

Теперь для увеличения адгезии вам нужно будет покрыть монолит грунтовкой. Для этого существуют специальные грунтовки на битумной основе, но если нет желания на них тратиться, то размешайте битум с бензином или соляркой в пропорции 1:1 и покройте свой фундамент. Состав не дорогой, проверенный и сохнет в течение часа.

Монтаж рулонной гидроизоляции на фундамент.

Экономить на гидроизоляции для фундамента я вам не рекомендую. Я, как и большинство специалистов, считаю, что наиболее качественный результат дает рулонная гидроизоляция, которая монтируется с подогревом. В этом секторе хорошо зарекомендовали себя рулонные материалы от марки «Технониколь».

Для фиксации таких рулонов вам понадобится газовая горелка или паяльная лампа (лампой работать хуже). Ленты монтируются вертикально. Сначала раскатываете большой рулон, нарезаете нужное количество лент и скручиваете их в маленькие рулоны.

Потом край каждого маленького рулона подогреваете и крепите снизу к фундаменту. После чего постепенно раскатываете снизу вверх и одновременно подогреваете полотно.

Разогретый горелкой сектор слегка прижимается к монолиту, усердствовать не нужно, такая гидроизоляция после разогрева и так хорошо прилипает. Ленты укладываются с небольшим нахлестом.

Марка «Пеноплэкс» для утепления фундамента.

Но это не единственный вариант. Довольно качественный результат дает покрытие из жидкой резины. Здесь лучше конечно вызвать профессионалов со спецтехникой и они за день вам покроют резиной весь фундамент. Хотя если не жалко сил и времени, то можно купить жидкую резину в виде обмазки и своими руками при помощи шпателя нанести ее на монолит.

Профессиональное нанесение жидкой резины.

После того как гидроизоляционный слой окончательно застынет, можно приступать к фиксации на нем экструдированного пенополистирола. Такой утеплитель выпускает несколько ведущих мировых марок, в нашей стране обычно используется «Пеноплэкс». Плиты от этого производителя оборудованы L-образными пазами по периметру, что обеспечивает более плотное и качественное соединение.

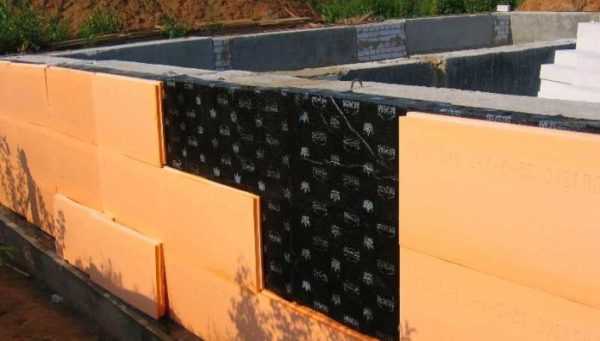

Процесс монтажа плит от угла.

Экструдированный пенополистирол ниже уровня грунта, то есть под землей к фундаменту, точнее к гидроизоляции, можно только приклеивать. Никакие дюбеля и прочие сквозные варианты фиксации здесь не используются. В грунте целостность плит и гидроизоляционного слоя нарушать ни в коем случае нельзя.

Для приклеивания плит к гидроизоляционному слою лучше брать клей на полимерной основе. Можно поступить еще проще, если в нескольких точках разогреть гидроизоляцию горелкой и приложить к ней плиту, то плита отлично возьмется.

Единственное что использовать категорически запрещено, так это клеящие составы на органических растворителях, таких как бензин, толуол, ацетон и прочие. Дело в том, что органические растворители разъедают как пенопласт, так и экструдированный пенополистирол.

Монтаж листов поверх рулонного утеплителя.

Плиты клеятся от любого угла, по аналогии с кирпичной кладкой, то есть со сдвигом между рядами. Самым слабым местом в фундаменте считается угол, поэтому его рекомендуется утеплять в 2 слоя, с заходом на плоскости стен по 1м.

Для тех хозяев, которые любят все делать с солидным запасом прочности, существует двухслойная технология монтажа утеплителя. Она заключается в том, что поверх первого слоя плит толщиной 50 мм, приклеивается такой же.

Только стыки между плитами первого и второго слоя не должны совпадать. Эта технология хороша еще и тем, что не требует дополнительного усиления углов.

Когда с утеплением покончено, можно засыпать траншею, но здесь есть небольшой нюанс: экструдированный пенополистирол способен выдержать серьезное давление по плоскости, а вот большими точечными нагрузками утеплитель можно повредить.

Нанесение полимерного клея на лист утеплителя.

Чтобы случайные камни или какие-либо иные твердые предметы, которые иногда попадаются в грунте, не продавили ваш пенополистирол для фундамента, первым слоем толщиной около 20 см должен идти песок.

Поэтому траншею нужно закапывать аккуратно, одновременно накидывая слой песка к стене фундамента и подсыпая обычный грунт дальше. Плюс к тому, через каждые полметра этот слоеный пирог нужно утрамбовывать.

Утепление монолита в 2 слоя.

Теплая отмостка и дренаж как дополнительная защита фундамента

Как известно профилактика проблемы всегда была не менее значимой частью ее решения. Серьезное промерзание грунта в районе фундамента можно если не полностью ликвидировать, то существенно уменьшить при помощи утепления экструдированным пенополистиролом отмостки по периметру дома.

Если четко следовать технологии, то размер отмостки должен быть равен глубине промерзания почвы в данном регионе. Но от себя могу сказать, что это правило следует соблюдать только на пучинистых грунтах. В случае, когда дом стоит на стабильных почвах, достаточно отмостки размером около метра.

Обустроить ее своими руками не сложно. Для утепления отмостки достаточно плит толщиной 50 мм. Изначально под конструкцию выбирается грунт на глубину около 200 мм. Дно котлована хорошо утрамбовывается и застилается геотектсилем или рубероидом.

На него насыпается и также трамбуется песчаная подушка толщиной около 50 мм. На эту подушку с уклоном 20 – 30 мм на 1 метр укладывается слой экструдированного пенополистирола.

Утепление и армирование придомовой отмостки.

Поверх утеплителя нужно будет связать армирующий каркас. Слишком толстая арматура здесь не нужна достаточно стальной проволоки диаметром 6 мм (катанка). Хотя я, дабы не возиться с вязкой арматурного каркаса, в 2 слоя с разрывом 30 мм укладываю обычную стальную сетку рабицу. В районе отмостки нагрузка мизерная и большой прочности там не требуется.

После этого, опять же с обеспечением уклона 20 – 30 мм, все это заливается бетоном. Толщина бетонного слоя делается в районе 100 мм. Уклон нужен для того чтобы вода свободно стекала с отмостки.

Бетонирование отмостки.

Но все это хорошо, если грунтовые воды проходят гораздо ниже вашего фундамента. В тех случаях, когда велика вероятность подтопления здания, чтобы отвести грунтовые воды от монолита и утеплителя, вам придется монтировать дренаж.

Если вы справились с монтажом утеплителя, то обустройство дренажной системы у вас не должно вызвать затруднений. В данном случае на дно траншеи вокруг дома насыпается небольшой слой гравия и на него укладывается пластиковая дренажная труба сечением от 100 мм (труба с множеством отверстий).

Имейте в виду, дренажная трубная разводка должна закладываться ниже уровня промерзания грунта, проходить не ближе 300 мм от границы утеплителя и монтироваться с уклоном в сторону центрального колодца, уклон делается 10 – 20 мм на 1 погонный метр.

Промежуточный дренажный колодец.

Плюс на всех поворотах труб нужно делать промежуточные ревизионные колодцы. Центральный колодец нужен для сбора воды и естественно делается он побольше и поглубже. Воду из него либо откачивают, либо отводят в другое место.

В стандартном варианте у нас за утеплителем идет слой песка и дальше грунт, а для обустройства дренажа вместо грунта сверху дренажной трубы насыпается слой щебня, толщина такого слоя колеблется от полуметра до метра.

Общая структура системы показана на схеме. Фундамент и отмостка граничащая с ним, утеплены экструдированным пенополистиролом. А чтобы вода не прорвалась к утеплителю, монтируется дренажный водоотвод.

Схема обустройства утепленной отмостки и дренажа.

Утепление фундамента изнутри

Скажу вам честно, утепление фундамента пенополистиролом изнутри не самый лучший вариант. В этом случае сам бетонный монолит как промерзал, так и будет промерзать, но зато вы получаете сухой подвал и относительно теплый пол.

Технология предельно проста. Плиты утеплителя клеятся на стену точно так же, как мы клеили их снаружи на гидроизоляцию. Для монтажа экструдированного пенополистирола на голый бетон я использую строительную смесь «Ceresit CT83», кстати, она была разработана именно для этих целей.

Распределение температур при внутреннем и наружно варианте утепления.

Но одного клея здесь будет мало, утеплитель нужно будет дополнительно закрепить и оштукатурить. Когда утеплитель смонтирован, на него наносится этот же строительный клей толщиной 2 – 3 мм.

Фиксация утеплителя дюбелем-зонтиком.

Пока клей еще мокрый, в него утапливается при помощи шпателя стекловолоконная армирующая сетка, после чего насквозь через утеплитель сверлятся отверстия в бетоне и в них загоняются пластиковые дюбеля-зонтики.

Дальше вам нужно будет дождаться, когда все это высохнет, слегка зашкурить поверхность крупным наждаком и нанести слой финишной шпаклевки на цементной основе. Вот в принципе и все. Помните, что изнутри, в подвале, достаточно утеплить наружные стены и потолок.

Оклеивание стен подвала утеплителем.

Вывод

Теплоизоляция фундамента пенополистиролом это наиболее действенный способ избавится от холодных полов и защитить бетонный монолит от разрушения. На фото и видео в этой статье показаны некоторые практические моменты процесса обустройства. Если у вас остались какие-либо вопросы, пишите их в комментарии, побеседуем.

Фундамент полностью утепленный экструдированным пенополистиролом.

pro-uteplenie.ru

СТО 36554501-012-2008 «Применение теплоизоляции из плит полистирольных вспененных экструзионных ПЕНОПЛЭКС® при проектировании и устройстве малозаглубленных фундаментов на пучинистых грунтах»

Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭ

files.stroyinf.ru

Утепление фундамента экструдированным пенополистиролом

Традиционно в строительстве термоизоляция фундамента была призвана решать только одну задачу — противодействия пучению грунтов. Однако, тренды на экологичность, возобновляемость ресурсов, управление климатом и энергосбережение оказали воздействие и на эту локальную дисциплину. Утепление фундамента экструдированным пенополистиролом (ЭППС) постепенно становится конструктивным стандартом малоэтажного домостроения независимо от климатической зоны и архитектурной стилистики.

Почему пенополистирол?

Пенополистирольная плитная изоляция делится на два основных вида — ЭППС и пенопласт. Пенопласт производится из того же сырья, что и экструдированный утеплитель, но не проходит обработку давлением, в связи с чем отличается менее выдающимися характеристиками, но более привлекательной стоимостью.

Экструдированный пенополистирол — популярный и экономичный материал для утепления фундамента

Говоря о свойствах различных видов термоизоляции, важно понимать, что у этих материалов существуют универсальные характеристики и специфические (с точки зрения применения именно для фундаментов). Рассмотрим параметры пенополистирольных утеплителей, попутно уточняя их различия для ЭППС и пенопласта.

Универсальные:

  • Теплопроводность. Чем ниже этот показатель, тем выше теплоизолирующие свойства материала. У ЭППС и пенопластов теплопроводность лежит в пределах 0,029 — 0,034 Вт/(м*К). При одной и той же плотности энергоэффективность ЭППС выше, чем у пенопласта. Существует только один вид строительной теплоизоляции с меньшей, чем у пенополистиролов, теплопроводностью — это пенополиуретан (ППУ), который наносится распылением.
  • Сопротивление горению (класс противопожарной опасности). Пенополистиролы являются горючими материалами. В зависимости от применения противопожарных добавок (антипиренов) плиты ЭППС имеют класс Г3 — Г4. Пенопласты могут быть менее пожароопасными (до Г1 у плит ПСБ-С). Пожалуй, это их единственное превосходство над экструдированными утеплителями. По сопротивлению горению пенополистирольная изоляция уступает минеральным ватам.

Специфические:

Проверка пенополистирола на прочность

  • Прочность на сжатие. Достигает 400 кПа и более для экструдированных плит. У самого прочного сорта пенопласта ПСБ-С-50 показатель составляет 160 — 250 кПа.
  • Морозостойкость. Все пенополистиролы сохраняют свои свойства в диапазоне температур от -70 °C до + 70 °C.
  • Гигроскопичность. ЭППС практически не впитывает влагу при прямом контакте (не более 0, 02%). Показатели пенопластов значительно хуже — до 2% и выше. Хотя, даже они значительно более гигроскопичны, чем минеральные ваты.
  • Биостойкость. ЭППС не подвержен биологическим видам разрушения. Пенопласты могут разрушаться грызунами. На их незащищенных поверхностях при благоприятных условиях образуются колонии водорослей, плесени, других грибков и бактерий.
  • Срок службы. Производители заявляют о 40, 50, 60 и даже 80 годах работы экструдированных пенополистиролов без потери утепляющих свойств. Для пенопластов ресурс в значительной степени зависит от влажности среды.

Являясь одним из самых эффективных теплоизоляторов, ЭППС идеально подходит для утепления фундаментов, прежде всего, благодаря уникальной прочности и высокой гигроскопичности. Прочность позволяет работать на сжатие, выдерживая бетонные фундаменты небольшой толщины. Гигроскопичность важна, так как мы имеем дело с наружным утеплением и прямым контактом с грунтом.

Наружное утепление фундаментов пенополистиролом

Только наружное утепление малозаглубленных ленточных фундаментов (МЗЛФ) решает полный комплекс вопросов: противоморозной защиты (от пучения), энергосбережения, комфортного микроклимата в помещении.

Три основные схемы радикальной наружной теплоизоляции в малоэтажном современном строительстве — это устройство защиты фундаментов по схемам УФФ (утепленный финский фундамент), УШП (утепленная шведская плита) и теплого свайного подполья.

Схема утепления пенополистиролом стены фундамента

  1. УФФ предполагает обустройство пола по грунту. В этом случае поверх засыпки из противокапиллярного щебня и песка производится укладка пенополистирольных плит, поверх которых заливается бетонная стяжка пола. Мелкозаглубленная фундаментная лента облицовывается утеплителем только со стороны наружного периметра.
  2. УШП представляет собой своеобразное «корыто» из ЭППС или плит ПСБ-С, в которое заливается монолитная фундаментная плита. Таким образом, фундамент на 100% своей площади соприкосновения отделен от грунта. Строительство двух- и трехэтажных домов со стенами из газобетона или кирпича на фундаменте УШП возможно только при использовании максимально прочных марок ЭППС.
  3. Утепление свайных фундаментов заключается в горизонтальной облицовке подполья в сочетании с термоизоляцией цокольного перекрытия. Бетонное перекрытие облицовывается пенополистирольными утеплителями, а деревянное балочное — с помощью минеральных ват. Горизонтальное утепление проводится плитами ЭППС по обрешетке, монтируемой на сваях с наружной стороны.

Дополнительным элементом наружного утепления фундамента является термоизоляция отмостки по всему периметру здания. Эта мера избавляет от опасности касательного давления пучинистых грунтов на боковые поверхности ленточного фундамента и плитных конструкций.

Практически все возможные способы наружного утепления фундаментов являются вариациями описанных трех схем. Главные принципы технологии заключаются в исключении мостов холода. Для этого плитные полистирольные материалы наклеиваются на поверхность фундаментных блоков встык с горизонтальными изоляционными плоскостями и внахлест с вертикальной теплоизоляцией стен.

Утепление фундамента пенополистиролом

На строительных форумах часто поднимается вопрос «как утеплить фундамент пенопластом?». Возникает он потому, что застройщиков интересуют не только технологические нюансы, но и пути экономии на изоляционных материалах. В принципе, приемы работы по изоляции фундаментов полистиролом являются общими для всех видов плит. Различия связаны с меньшей прочностью, гигроскопичностью и биостойкостью пенопластов. Поэтому приведем список ограничений, когда возможно использование только ЭППС:

  1. Если расчетное давление превышает 250 кПа.
  2. При непосредственном контакте с грунтом, невозможности или экономической нецелесообразности обеспечения надежной гидроизоляции утеплителя.
  3. Если существует угроза разрушения изоляции грызунами. (предполагается, что использование защитных слоев в этом случае сводит на нет ценовое преимущество пенопластов перед ЭППС).

Чтобы принять обоснованное решение по наружному утеплению фундамента дома конкретной конструкции, необходимо изучить каждую из трех описанных схем. Это позволит сделать правильный выбор и при необходимости сочетать нюансы различных технологий.

Внутреннее утепление фундаментов пенополистиролом (изнутри)

Принцип внутреннего утепления не решает вопросов защиты фундаментов от промерзания. Кроме того, энергоэффективность при данной технологии ниже, чем при выполнении наружной теплоизоляции. Исключительным преимуществом внутренних облицовок плитами пенопласта и ЭППС является доступность проведения работ в уже построенных зданиях.

Утепление подвала

Внутренняя вертикальная изоляция фундамента доступна только при наличии подвального помещения. Принцип утепления стен и горизонтального перекрытия отличается наружными слоями. В случае со стенами достаточно наклеить изоляционные плиты и оштукатурить их, либо зашить гипсокартонными фальшстенами. Работы по полам требуют заливки утепляющего слоя цементно-песчаной стяжкой. Если речь идет о здании без подвала с полом по грунту, то допустимо проводить утепление без использования дополнительной стяжки: финишное напольное покрытие монтируется поверх выравнивающих плит из влагостойкой фанеры, ДСП или OSB. В последние годы стандартом для проведения изоляционных работ в зданиях такого типа стало использование плит ЭППС из-за их высокой прочности на сжатие.

Отличия проектной и ремонтной теплоизоляции фундаментов с помощью ЭППС

Проектная теплоизоляция фундамента в подавляющем большинстве случаев возможно только в качестве одного из этапов строительства. После его окончания доступ к наружным поверхностям, требующим изоляции, невозможен или затруднен.

Облицовка утепленного цоколя

Варианты утепления фундаментов уже построенных зданий считаются ремонтными. В большинстве случаев такие работы заключаются во внутренней изоляции цокольного перекрытия и наружной вертикальной облицовке самого цоколя. Ориентировочная стоимость самых популярных плитных фундаментных утеплителей составляет:

  • Плиты ЭППС толщиной 100 мм: $ 8,0 — $ 9,0 за кв. м.
  • Плиты ПСБ-С-50 толщиной 100мм: $ 6,5 — $ 7,0 за кв. м.

Почему допустимо и имеет смысл горизонтальное утепление цоколя не на полную глубину фундамента? Дело в том, что достаточно обеспечить стык цокольной изоляции с плитами отмостки, чтобы защитить МЗЛФ от промерзания и пучения грунтов.

Укрупненный алгоритм ремонтного утепления цоколя пенопластом

Утепление цоколя пенополистиролом производится в два слоя

  1. По периметру здания отрывается траншея глубиной до предполагаемой укладки плит утепления отмостки.
  2. Наружная поверхность цоколя очищается и просушивается.
  3. Рекомендуется нанесение жидкой гидроизоляции.
  4. Плиты пенопласта монтируются с помощью специального клея. Монтаж производится в 2 слоя с перекрытием. Все зазоры тщательно запениваются. Использование сортов пенопласта со стыковочной выборкой «в четверть» облегчает и ускоряет работы, так как избавляет от необходимости дополнительной герметизации швов. На углах здания толщина утеплителя увеличивается в 2 — 3 раза на длину, соответствующую трем толщинам несущей стены.
  5. Выше уровня грунта изоляционные плиты необходимо дополнительно крепить дюбелями зонтичного типа.
  6. Теплоизоляция оштукатуривается.
  7. При необходимости по дну траншеи укладывается дренажная труба и производится засыпка щебнем толщиной не менее 20 см. Дальнейшая засыпка и уплотнение траншеи проводится вынутым грунтом.

Подводим итоги

Утепление фундаментов с помощью пенополистирольных плит является универсальным средством решения проблем пучения грунтов и энергосбережения. Легкость и хорошая обрабатываемость плит позволяет большинство работ проводить самостоятельно. Исключительная атмосферостойкость этих материалов делает возможным утепление в несколько этапов, не боясь потери свойств под воздействием температуры, влаги и солнечного излучения.

Большое количество схем изоляции фундаментов с помощью ЭППС и пенопласта говорит о многообразии решаемых вопросов при самой различной конструкции построек. Мы рекомендуем застройщикам и домовладельцам изучать все популярные технологии применения полистирольных утеплителей.

Видео по теме: утепление фундамента пенополистиролом фирмы Технониколь

uteplenieplus.ru

Как утеплить фундамент экструдированным пенополистиролом – технология

Строительство дома «на века» предусматривает обязательное
устройство правильного фундамента.

С одной стороны, фундамент является опорой дома, нивелирует
пагубные воздействия в результате вспучивания грунта и высокого уровня
грунтовых вод. С другой, является источником теплопотерь. Ведь через фундамент
уходит до 20% тепла. Чтобы не обогревать окружающую среду, следует позаботиться
об утеплении фундамента.



Утепление фундамента экструдированным пенополистиролом

Традиционно для теплоизоляции фундамента использовался
керамзит, который засыпался в бетон, еще на этапе строительства. В настоящее
время требования к энергосбережению повысились. А, следовательно, утепление
керамзитом не может больше считаться эффективным.

Утепление фундамента пенополистиролом — преимущества методики

Сегодня среди профессионалов и владельцев частных домов
наибольшую популярность завоевало утепление фундамента экструдированным
пенополистиролом. На рынке этот материал появился относительно недавно, но уже
стал бесспорным лидером среди теплоизоляционных материалов, применяемых для
наружного утепления.

Справки ради, отметим, что экструдированный пенополистирол,
это новое поколение проверенного временем пенопласта. Что лучше, пенополистирол
или пенопласт, что теплее, в чем разница и в чем отличие? Независимый ответ
дают тесты.

Сравнение пенополистирола и пенопласта по характеристикам
приведено в таблице.

Улучшение основных показателей пенополистирола налицо.

Еще стоит добавить – изменение геометрии листа. Система
монтажа «паз-гребень» исключает возможность появления мостиков холода, снижает
расходы на приобретение пены для задувания щелей.

При этом технология утепления фундамента пенополистиролом не
понесла существенных изменений. И всё также под силу даже новичкам.

Утепление фундамента пенополистиролом — инструкция

Проводя утепление фундамента снаружи пенополистиролом
необходимо выполнить те же действия, что и при утеплении пенопластом.

  • Вырыть траншею.
  • Устроить песчаную подушку под пенополистиролом, а в идеале
    по дну всей поверхности. При этом, песчаный настил должен иметь уклон около 5о,
    для того, чтобы вода не скапливалась у подножия утеплителя. Если почва слишком
    насыщена водой, следует позаботиться об устройстве дренажа фундамента. Для
    этого дно траншеи засыпают щебнем, на него укладывают геотекстиль, а затем
    трубу с перфорацией. Вода, просачиваясь через грунт, будет попадать в трубу, а
    геотекстиль защитит ее от засорения.
  • Высушить поверхность в течение нескольких дней.
  • Подготовить фундамент. Для этого нужно сбить все, что
    отслаивается от него и выровнять. Выравнивание не является обязательной
    процедурой, но позволит уменьшить расход клеевой смеси и устранит возможность
    появления воздушной прослойки между утеплителем и стеной. Опасность прослойки в
    том, что при попадании в нее воды, она будет замерзать и оттаивать, нанося, тем
    самым, ущерб материалу фундамента.
  • Обработать поверхность фундамента мастикой или
    грунтовкой глубокого проникновения. Это улучшит сцепку поверхности с клеевым
    составом.
  • Крепление пенополистирола к фундаменту. Монтаж листа
    начинается с угла и ведется снизу-вверх.
Как и чем клеить пенополистирол?
  1. Приклеить можно на клеевой раствор, который продается в
    мешках. Например, Knauf, Ceresit, Polimin. Замешанная клеевая смесь наносится
    отдельными кляксами по периметру листа или зубчатым шпателем по всей его
    площади. Плюс клеевого раствора в относительной дешевизне, а минус в
    трудоемкости процесса.
  2. Более современной способ – клей-пена для пенополистирола в
    баллоне. Например, Ceresit, Tytan Styro 753. Удобство нанесения и минимальный
    расход компенсируют высокую стоимость продукта.

Утепление фундамента пенополистиролом в два слояПри необходимости создания более толстого слоя утепления, следует отдать предпочтение наклейке листов в два слоя. При этом швы не должны пересекаться.

  • Защита пенополистирола армирующей полимерной или
    металлической сеткой. Выполняется чтобы избежать механических повреждений при
    засыпке и обезопасить себя от грызунов.
  • Облицевать сетку клеевой смесью.
  • Засыпать траншею керамзитом. Можно просто грунтом. Но
    керамзит, создаст дополнительное утепление, плюс обеспечит дренаж фундамента.

Узел утепления фундамента пенополистиролом показан на схеме.

Узел утепления фундамента пенополистиролом

Описанная технология отражает последовательность работ в том
случае, если необходимо утепление ленточного фундамента пенополистиролом. А
утепление других видов отличается некоторыми особенностями.

Утепление пенополистиролом фундаментов разного типа

1. Утепление мелкозаглубленного ленточного фундамента

Основные элементы фундамента мелкого заложения представлены на
рисунке.

Особенность конструкции в том, что граница промерзания находится
гораздо ниже нежели заложен фундамент. Таким образом, утепление ленточного
фундамента пенополистиролом должно проводиться по площади фундамента снаружи
здания, и по площади пола внутри. Только так можно достичь качественного
утепления и существенного снижения теплопотерь.

Глубина заложения фундамента

Чтобы выполнить утепление малозаглублённого фундамента не
нужно копать глубокую траншею. Достаточно «откопать» фундамент. Ведь нет смысла
рыть до точки промерзания грунта. Да и ширина может быть меньше, достаточной
для установки плит пенополистирола.

Далее работы выполняются по такому же принципу, как описано
выше.

2. Утепление плитного фундамента пенополистиролом

Утепление плитного фундамента пенополистироломФундамент плитного типа называют плавающим по той причине,
что построенный на нем дом как бы плавает на нем, как на плоте. Используют его
там, где преобладают размытые, слабые или насыпные грунты.

Утепление плитного фундамента пенополистиролом по технологии
схоже с утеплением мелкозаглубленного ленточного. Т.е., нужно выполнить
вертикальное утепление плиты пенополистиролом. Для этого устанавливают
несколько слоев пенополистирола общей толщиной 100-150 мм. по периметру плиты.
Следует отметить, что глубина залегания плиты редко превышает 200 мм. Это
связано с тем, что при увеличении толщины плиты увеличивается нагрузка на
почву, таким образом, дом проседает. А основное преимущество этого вида
фундамента сводится на нет. Далее выполняют горизонтальное утепление. Это
обусловлено тем фактом, что основное направление ухода тепла – это
горизонтальная поверхность плиты, место ее стыка с грунтом.

Последовательность расположения слоев представлена на схеме.

Утепление плитного фундамента пенополистиролом

Стоит отметить, что качественное утепление плитного
фундамента пенополистиролом возможно только на этапе его строительства. В противном
случае, придется выполнить утепление изнутри, а такой подход к утеплению имеет
несколько недостатков, о которых речь пойдет ниже.

3. Утепление свайного фундамента пенополистиролом

Утепление свайного фундамента пенополистироломОсобенность свайного фундамента в применении свай, который углубляются в грунт на глубину более 1 м. На сваи выставляется ростверк из железобетона, дерева или металла. Следовательно, утепление свайно-винтового фундамента пенополистиролом производится путем утепления ростверка. Принцип
устройства: пенополистирол укладывают, начиная с нижнего уровня ростверка до первого
ряда кирпича или бруса.

Утепление свайного фундамента пенополистиролом

Технология утепления фундамента пенополистиролом изнутри

Утепление фундамента изнутри пенополистиролом более
предпочтительно, нежели утепление пенопластом. Это связано с тем, что
достаточная толщина пенополистирола для утепления фундамента изнутри составляет
30 мм. А, следовательно, его наличие не забирает много полезного пространства.

Однако проведение работ внутри подвала имеет существенный
недостаток: вследствие смещения точки росы, фундамент по-прежнему подвергается
перепадам температур, а значит, не исключается возможность его деформирования.

Порядок внутреннего утепления фундамента:
  • на поверхности устраняются все дефекты;
  • трещины расширяются до V-образного вида. Затем
    обрабатываются грунтовкой и заделываются песчано-цементным раствором;
  • вся поверхность обрабатывают грунтовкой.
  • выполняется монтаж пенополистирола с использование клеевой
    смеси или клей-пены. Лист обязательно фиксируется «зонтиком» (если приклеивать
    на пену, то тоже крепят зонтики на время застывания, после чего их снимают, это
    делается для того, чтобы в процессе разбухания пены исключить деформацию плит
    пенополистирола).
  • лист защищают металлической сеткой от грызунов;
  • проводят отделку.

При монтаже утеплителя изнутри помещения нужно обеспечить
качественную вентиляцию, чтобы избежать появления конденсата.

Достаточно простая технология и относительно недорогие
материалы позволят вам сделать первый шаг на пути к внедрению энергосберегающих
технологий.

Утепление фундамента пенополистиролом — видео

dekormyhome.ru

Утепление мелкозаглубленного ленточного фундамента: видео

Поделиться на Facebook

Поделиться в Pinterest

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Мелкозаглубленный ленточный фундамент возводят в грунтах, наименее подверженных морозному пучению.


data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-5841700918092936″
data-ad-slot=»8528000519″>

И всё же его утепление снаружи является обязательным этапом строительства, дабы избежать потерь тепла из помещения и предупредить возможное промерзание грунта подошвой опоры.

Технические приёмы

При устройстве защиты от потерь тепла для опоры с малой глубиной утепление выполняют на наружной поверхности мелкозаглубленного ленточного фундамента вертикально и горизонтально у его основания. Чаще всего для такого рода конструкции применяют утеплитель — экструдированный пенополистирол. Пеноплекс практически не пропускает тепло, имеет высокую прочность, влагостойкость и огнестойкость.

Технология проведения работ по утеплению мелкозаглубленного ленточного фундамента состоит из нескольких этапов:

  1. Подготовительных работ. По всему периметру опоры своими руками отрывают траншею глубиной до подошвы и шириной равной среднему значению глубины промерзания почвы в регионе плюс 5 см. Бетонную поверхность очищают для утепления от грязи, и при необходимости выравнивают цементным раствором.
  1. Гидроизоляции. Боковую часть основания и цоколя обмазывают битумом за 2 раза или оклеивают по горячему слою полимерной битумной мастики рубероидом либо ПВХ — мембраной.
  2. Покрытие гидроизоляционного слоя сверху геотекстилём.
  3. Устройство песчано — гравийного основания в траншеи, толщина которого равна толщине подушки под саму опору. При этом песчано — гравийный слой должен иметь уклон от стенок дома.


data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-5841700918092936″
data-ad-slot=»2738108472″>

  1. Заливку бетонной стяжки толщиной 3- 5 см и покрытие полимерной битумной мастикой для гидроизоляции.
  2. Оклеивание мелкозаглубленного ленточного фундамента плитами экструдированного пенополистирола толщиной 5 см. По периметру и диагоналям панели утеплителя наносят специальный клей, затем плотно прижимают к боковой поверхности фундаментной конструкции. Между собой плиты соединяют шпунтованными торцами. Для предотвращения появления мостиков холода швы и зазоры заполняют монтажной пеной.

  1. Укладку пеноплекса на бетонную стяжку в траншею. Фото теплоизоляции смотрите на сайте
  2. Устройство пароизоляционного слоя по утеплителю, расположенному на горизонтальной и вертикальной плоскости, из профилированной мембраны или плотной полиэтиленовой плёнки. Полотна пароизоляционного материала прокладывают внахлёст. Швы и края проклеивают специальной липкой лентой.
  3. Монтаж дренажной системы. По периметру мелкозаглубленной ленточной конструкции на 30 — 50 см ниже подошвы ленты монтируют гофрированные дренажные трубы для отвода грунтовых и талых вод. Дренажную трубу прокладывают на щебёночное основание.
  4. Обратная засыпка траншеи песком с послойным уплотнением.
  5. Устройство бетонной отмостки вокруг дома.

Смотрите видео по этой теме:

Утепление мелкозаглубленного фундамента, выполненное согласно строительных норм и правил, предотвратит его разрушение от действия сил морозного пучения и грунтовых вод и значительно уменьшит потерю тепла из помещения.

Сохранить

Сохранить

Сохранить

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в Pinterest

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

stroika2100.ru

Утепление фундамента при помощи различных материалов и разными способами

Фундамент дома это основа любого сооружения, от него в большей степени зависит то насколько долго прослужит вам ваш дом.

Важным фактором является не только качество строительства, но и утепление, т.к. если в доме есть подвал, то потери тепла через фундамент могут составлять до 20 %.

К тому же утепление оберегает фундамент от сырости, промерзания, плесени, тем значительно самым продлевая срок эксплуатации. Технологии утепления фундамента одинаковы и для частного кирпичного дома и для деревянного дома.

Что лучше — утепление снаружи или изнутри

Строительная практика показывает, что фундамент и цоколь лучше утеплять снаружи. Аргументы в пользу наружного утепления достаточно веские:

  1. Наружное утепление защищает фундамент от промерзания при любом типе утеплителя и фундамента, не пропуская холод внутрь дома.
  2. Наружная теплоизоляция помогает сохранять прочность бетона и всего фундамента долгое время.
  3. Также наружное утепление — это дополнительный барьер для грунтовых вод, оно помогает слою гидроизоляции в защите фундамента от проникновения влаги.
  4. Наружный утеплитель хорошо держит перепады температуры, возникающие в цокольной части фундамента при сезонных переменах погоды.

В случае, если снаружи произвести работы не представляется возможным, остается только утепление фундамента изнутри своими руками. Преимущества такого способа:

  1. Утеплитель, проложенный внутри фундамента, создает комфортный микроклимат в подвале и во всем доме.
  2. Внутренняя теплоизоляция защищает фундамент от грунтовых вод.
  3. Внутренняя теплоизоляция уберегает стены от накапливания конденсата в подвале.

Из отрицательных моментов можно отметить следующие:

  1. Фундамент снаружи уязвим для морозов.
  2. Сезонные перепады температуры и пучение грунта приводят к деформации фундамента и появлению трещин.

Утеплив фундамент, не забудьте провести утепление пола в деревянном доме своими руками, в доме будет гораздо теплее.

Если утеплить пол не получается можно установить систему пленочного теплого пола под ламинат. О нюансах монтажа посмотрите по адресу: http://obogreem.net/otopitel-ny-e-pribory/teply-j-pol/teply-j-pol-dlya-laminata.html

Утепление фундамента дома различными материалами своими руками

Сегодня широко применяются такие утеплители для фундамента, как:

  1. Стекловолокнистая вата.
  2. Минеральная вата.
  3. Пенопласт.
  4. Экструдированный пенополистирол.

Каждый утеплитель должен оцениваться по следующим характеристикам:

  1. Коэффициент теплопроводности (Вт/(м*К)).
  2. Плотность материала (кг/м3).
  3. Коэффициент водопоглощения.
  4. Класс горючести материала утеплителя.

Эти показатели дают представление о соответствии теплоизоляционного материала данному фундаменту при утеплении различных конструкций.

Теплопроводность утеплителя должна быть низкой, тогда он будет работать качественней.

Плотность утеплителя определяет, какую нагрузку будут испытывать несущие элементы конструкции, в нашем случае — фундамент.

Коэффициент водопоглощения теплоизолятора показывает процент поглощения влаги – чем ниже этот показатель, тем лучше теплоизоляционный материал будет работать.

Класс горючести – чем он выше, тем устойчивее материал к воздействию высоких температур.

Утепление фундамента экструдированным пенополистиролом

Пенополистирол – наиболее используемый стройматериал при утеплении фундаментов и других конструкций. Пенополистирол производится в виде листов, их легко монтировать на любые поверхности. Этот утеплитель хорошо противостоит воздействию влаги и превосходно удерживает тепло. Утепление фундамента пенополистиролом делается так:

  1. Стены фундамента защищаются слоем гидроизоляции.
  2. Крепятся листы пенополистирола, начиная от нижних плит.

Как уже говорилось, утеплять фундамент снаружи намного эффективнее. Но, если дом уже построен, то здание можно утеплить пенополистиролом и изнутри. Для монтажа листов пенополистирола используется специальный клей.

Предварительно обязательно проводится гидроизоляция стен фундамента.

 Утепление стен изнутри пенополистиролом — ещё одно применение этого утеплителя.

Очень часто проводят утепление мансарды пенополистиролом. Технология процеса и тонкости производства работ описаны в нашей статье.

Утепление фундамента пенопластом

Чтобы утеплить фундамент и подвал, необходимо выполнить следующие шаги:

  1. Подготовка стен подвала к утеплению, очистка от мусора и старой штукатурки.
  2. Неровности фундамента и стен нужно выровнять раствором, чтобы плиты пенопласта хорошо контактировали с поверхностью.
  3. На листы пенопласта наносится специальный клей.
  4. Пенопласт клеится от пола.
  5. Плиты пенопласта дополнительно фиксируются пластмассовыми дюбелями.
  6. На листы пенопласта клеится армирующая сетка и на нее наносится выравнивающая смесь.
  7. Последний этап – отделка декоративными материалами.

Утепление фундамента пенополиуретаном

Пенополиуретан также часто используется для утепления фундамента, подвальных помещений и цокольных этажей.

Пенополиуретан наделен широким списком преимуществ:

  1. Прочность и безопасность.
  2. Низкая теплопроводность.
  3. Высокие гидроизоляционные характеристики.
  4. Экологичность.
  5. Долговечность.
  6. Высокий класс горючести.
  7. Отсутствие щелей и стыков при напылении.
  8. Высокая скорость работы при нанесении на поверхность стен и фундамента.
  9. Не использует специальные крепления.

Технология нанесения пенополиуретана распылением исключает брак и можно добиться идеально ровной поверхности без стыков, щелей и перепадов. При распылении пена хорошо диффундирует с фундаментом, заполняя все щели и пустоты.

В результате получается прочная, герметичная жесткая синтетическая плита.

Так как воздушная прослойка при таком методе утепления отсутствует, образование конденсата в самом утеплителе практически невозможно.

Утепление фундамента пеноплексом

Теплоизоляционный материал пеноплекс изготавливается из экструдированного пенополистирола. Листы пеноплекса получают продавливанием горячего сплава полимерных материалов через отверстие специальной формы. Таким образом, на выходе получается долговечный и очень прочный теплоизоляционный строительный материал с коэффициентом теплопроводности λ=0,03-0,033 Вт/мС. Чем меньше коэффициент теплопроводности, тем качественней работает утеплитель.

Пеноплекс производится в плитах 20-100 мм толщиной. Такой широкий выбор позволяет применять утеплитель соответственно правильно сделанным расчетам и не платить лишнее за ненужную толщину теплоизоляционного слоя.

Утепление фундамента керамзитом

Снаружи фундамент можно утеплять керамзитом. Этот метод не столь популярен, как предыдущие, потому что он не так эффективен и дорого стоит. Утепление фундамента керамзитом очень похоже на утепление листами пенопласта.

  1. Выкапывается траншея 1 метр шириной на полную глубину фундамента.
  2. Дно прокладывается гидроизоляционным материалом, сверху которого насыпают керамзит.

    Из-за того, что керамзит имеет слабые теплоизоляционные свойства, его слой должен быть толстым.

  3. Сверху керамзита укладывают рубероид, который присыпают песком или землей.

Утеплять фундамент следует в любом случае, так как погода в России очень непредсказуема.

Как утеплять разные фундаменты, и какие утепляющие материалы подходят лучше всего?

Утепление различных фундаментов

Можно выделить несколько типов фундаментов, которые чаще других используются при строительстве домов и хозяйственных построек.

  1. Столбчатый фундамент.
  2. Ленточный фундамент.
  3. Свайно-винтовой фундамент.
  4. Плитный фундамент.
  5. Мелкозаглубленный фундамент.

Утепление столбчатого фундамента

Столбчатый фундамент утеплить довольно легко, используя один из двух более подходящих вариантов. Утепление необходимо выполнять до глубины промерзания грунта. Это значение нужно узнавать в геологоразведочной службе отдельно для каждого географического региона. При монтаже утеплителя на большую глубину эффективное использование теплоизоляционного материала может заметно понизиться.

Если утепление фундамента происходит при помощи пенополистирола, то не нужна дополнительная защита для гидроизоляционного слоя, предохраняющая его от механических повреждений. Для фундамента, который находится ниже глубины промерзания грунта в регионе, можно изменить схему защиты слоя гидроизоляции: до границы промерзания грунта укладывается экструдированный пенополистирол, а ниже этого уровня монтируется профилированная мембрана.

Возможно использование одного из двух вариантов:

  1. Траншея и опалубка для заливки фундаментной основы делаются больше на ширину 2-х листов полистирольного утеплителя. Утеплитель должен иметь плотность не меньше, а желательно больше 35 кг/м3, а толщина слоя утеплителя должна быть не меньше 10 см, и регулируется отдельно для каждой климатической зоны. Пенополистирольный утеплитель после демонтажа опалубки в дополнительной механической защите не нуждается.
  2. Утеплитель необходимо крепить к фундаменту только после того, как демонтирована опалубка. Если ширина траншеи не позволяет крепить пенополистирол, то траншею нужно расширить. Ту часть фундамента, которая находится над землей, можно отделать плиткой или натуральным или искусственным камнем, керамической плиткой или сайдингом.

Сделать пол теплее можно с помощью системы теплых полов, вот два популярных варианта:

  1. тёплый пол под линолеум
  2. электрический теплый пол под плитку, процесс монтажа и приемущества в нашей инструкции

Утепление свайного фундамента

Утепляя фундамент на сваях, можно говорить только о том, как утеплить ростверк. Делать это необходимо снаружи. Причем делать так, чтобы увлажнение слоя утеплителя было полностью исключено. Для получения такого результат используют разные утеплители, но если утеплитель, который вы будете использовать, имеет невысокий коэффициент поглощения влаги, то его обязательно следует защитить слоем гидроизоляции.

Если не использовать гидроизоляцию, то влага, которая накопилась в слое утеплителя, при контакте с бетоном или железобетоном при отрицательных температурах будет вызывать коррозию. Это приведет к появлению и развитию микротрещин, а через некоторое время и к более серьезным разрушениям. Гидроизолировать перед утеплением необходимо и металлические винтовые фундаменты.

Утепление ленточного фундамента

Ленточный фундамент лучше всего утеплять двусторонним утеплением, если глубина промерзания грунта в этой местности больше 1,5 метра. Но и при незначительной глубине промерзания вопрос утепления фундамента не следует оставлять без внимания. Иначе грунт, который промерз на определенную глубину, станет причиной возникновения мостиков холода. По этим мостикам холода низкая температура будет передаваться внутрь здания. Для проведения качественного утепления необходимо выполнить следующие действия:

  1. При отливке фундамента необходимо монтировать утепленную опалубку на небольшой глубине – можно использовать листы пенополистирола, которые крепятся на поверхности опалубки перед заливкой фундамента.
  2. В помещениях первого этажа рекомендуется монтировать полы с теплоизоляцией.
  3. Строится теплая отмостка для теплоизолирования территории, которая прилегает к дому, от морозов, с целью воспрепятствования возникновения мостиков холода.

Утепление свайно-винтового фундамента

Утепление фундамента на винтовых сваях — несложный процесс, и проходит в нескольких этапов:

  1. Сначала проводится гидроизоляция ростверка. Для укладки гидроизоляционного слоя используется рубероид, который нужно проложить между нижней поверхностью стен здания и верхней поверхностью ростверка. Также гидроизоляция прокладывается между торцами свай нижней поверхностью ростверка. Незащищенные участки ростверка и свай фундамента покрываются водоотталкивающими растворами и мастиками.
  2. Укладывается теплоизоляционное покрытие. Эту операцию нужно проводить последовательно от нижнего фрагмента ростверка до первого или цокольного этажа здания.

Утепление плитного фундамента

Чтобы уменьшить тепловые потери, плитный фундамент можно утеплять самыми разными строительными материалами. Часто применяют утепление подфундаментное, при котором плита размещается непосредственно на теплоизоляционном слое. Но более эффективно укладывать теплоизоляцию под стяжкой, а не под фундаментом. Последний вариант предпочтителен для зданий, предназначенных для постоянного проживания и при подключенном отопительном оборудовании.

Слой теплоизоляции обязательно наносить и на торцы плит, а чтобы уменьшить явления пучения грунта, устраивают горизонтальную теплоизоляцию по периметру всей плиты до одного метра шириной. Обычно слой теплоизоляции закладывается непосредственно под отмостку из бетона.

Для утепления плиты фундамента используется любой теплоизоляционный материал, но чаще всего используется экструдированный пенополистирол и обычный пенопласт.

Пенополистирол необходимо наносить на торец фундамента. Слой теплоизоляции делается от 50 до 100 мм.

Утепление мелкозаглубленного фундамента

Утепляя мелкозаглубленный фундамент, часто используют экструдированный пенополистирол в плитах. Этот материал имеет наиболее подходящие характеристики, относительно дешев и очень удобен в монтаже и эксплуатации.

Первыми на боковые поверхности крепятся плиты пенополистирола толщиной до 5 см.

Обратите внимание, что по углам фундаментного основания теплоизолирующий слой должен укладываться в 1,5 раза толще, и быть не менее 8 см.

После укладки пенополистирола его накрывают профилированной мембраной и присыпают землей. Также можно сделать бетонную отмостку.

obogreem.net
