Устройство опалубки для фундамента – несъемная и съемная, как и из чего сделать, установить + способы сэкономить

Содержание

виды, достоинства, инструкция по строительству, советы

Для достижения необычных форм конструкций, при проведении строительства, часто применяют опалубку из щитов небольшого размера. Для устройства опалубки для фундамента щиты могут быть изготовлены из металла или дерева. Благодаря маленьким размерам щитов, можно добиться практически любо конфигурации конструкций. Помимо необычных форм, мелкощитовая опалубка, применяется для создания нестандартных плит перекрытия, стен, колонн, фундаментов.

Особенности установки

Такое приспособление, как опалубка, служит для придания нужной формы конструкции здания. Заливается раствор, вовнутрь опалубки, застывает и сохраняет необходимую конфигурацию. Таким образом, можно возводить стены, заменив собой монтаж железобетонных конструкций, на монолитную технологию постройки дома. Легко делаются колонны, при помощи опалубки, которые могут иметь любую форму и рисунок, согласно задумке дизайнера.

Среди многих достоинств:

  • опалубка быстро и легко монтируется
  • масса элементов
  • не превышает пятидесяти килограммов
  • что позволяет обходиться без подъемных механизмов

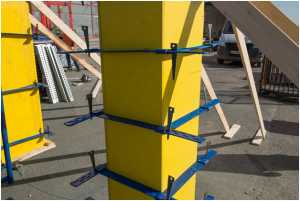

    Конструкция опалубки

  • можно использовать до двухсот раз, без потери качества
  • изготавливаемых деталей.
  • один комплект, пригоден для разных целей.
  • надежность и безопасность, опалубка выдерживает огромные нагрузки и не деформируется.

Так что купить опалубку и сделать устройство несъемной опалубки, значит приобрести универсальное оборудование, которое окупится после седьмого раза применения.

Опалубки, в зависимости от применения, распределяются на несколько видов:

  1. Разборно-переставная,
  2. подъемно-переставная,
  3.  блочная,
  4. объемно-переставная,
  5. скользящая и некоторые другие виды.

Все зависит от поставленной задачи при устройстве деревянной опалубки. Если надо сделать фундамент, стены, перегородки, колонны, то разборно-переставная. Нужен фундаментный блок, тогда блочная опалубка, остальные типы опалубок, имеют каждая, свое предназначение.

Поэтому прежде чем купить опалубку и делать устройство опалубки для фундамента, надо представлять для чего она будет нужна. При работе с опалубками, на высоте надо предусмотреть строительные леса, с которых будет удобнее работать. Строительные леса можно просто купить в любом магазине, продающим строительное оборудование. Еще следует знать, что в зависимости от материала опалубки, зависит фактура изделия. Например, металл, дает гладкий отпечаток на бетоне, а древесностружечная плита, создает неровности, так что подбор материала, поможет вам в создании необходимой фактуры, для разных дизайнерских решений.

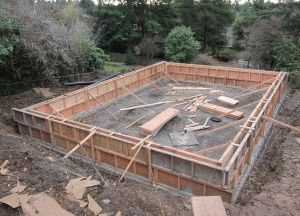

Опалубка фундамента

Как сделать качественную и надежную опалубку своими руками?

Любое строительство начинается с возведения фундамента и устройство опалубки под фундамент обладающего нужными параметрами, к которым относится стойкость к различным воздействиям, прочность, долговечность и надежность. Именно от него зависит, как долго будет стоять дом, а также, не будет ли он перекашиваться и деформироваться во время эксплуатации.

Существует довольно много видов оснований, однако большая часть разновидностей во время создания требует заливки бетонного раствора, а для этого формируется опалубка, которая представляет собой жесткую и прочную конструкцию с ровными стенками, в которую заливается раствор из цемента. После этого он застывает в ней, в результате чего получается надежное и прочное основание. При этом опалубка может быть, как съемной, так и несъемной, а также ее можно создавать из разных материалов или можно просто купить ее в специализированном магазине, в результате чего она будет обладать стандартными параметрами. Конкретный выбор данной конструкции полностью зависит от того, какими параметрами будет обладать будущее сооружение, а также важно учитывать, из каких материалов создается фундамент дома.

Особенности создания опалубки своими руками

Опалубка для дома с цокольным этажом

Приобретать готовую конструкцию чаще всего является нецелесообразным решением, поскольку она будет обладать стандартными размерами, которые в большинстве случаев являются неподходящими для определенного фундамента, поскольку все виды основания отличаются друг от друга по габаритам. Поэтому самым оптимальным решением будет создание данной конструкции своими руками.

Обычно для различных видов фундаментов применяется съемная опалубка, которая формируется с помощью ровных и жестких досок, которые после застывания бетонного раствора демонтируются. Можно применять различные доски или бруски, однако они должны соответствовать определенным требованиям, к которым относится прочность и надежность, а также устойчивость ко многим негативным факторам.

Одновременно с этим они должны обладать только ровными стенками, поскольку в ином случае получится фундамент дома, стенки которого не будут ровными, в результате чего он не будет обладать нужными характеристиками. Поэтому не следует для создания опалубки применять пиломатериалы, которые ранее уже были в использовании. Дело в том, что они будут обладать не слишком ровными стенками, а также могут быть гнилыми или не слишком прочными. Поэтому для создания опалубки лучше всего купить новые обрезные доски, с помощью которых можно получить действительно качественную и надежную опалубку, которая легко справиться с нагрузками, идущими от бетонного раствора.

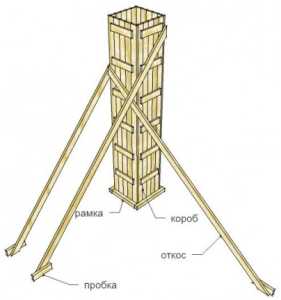

Конструкция опалубки

Начинается процесс формирования любого основания с помощью нанесения на участок разметки, которая будет показывать, каким размером и параметрами будет обладать данная конструкция. Далее начинается рытье траншей, которые должны обладать определенными показателями глубины, ширины и длины.

Следует отметить, что чаще всего основание дома является немного выше уровня земли, поэтому нужно предусмотреть такую опалубку, которая будет соответствовать будущим габаритам данного сооружения. Поэтому самый верхний элемент конструкции должен находиться примерно на 20 см выше, чем уровень земли. В этом случае можно спокойно осуществлять заливку бетонного раствора, не опасаясь, что он начнет вытекать на землю.

Создается опалубка с помощью определенных материалов, к которым относятся не только ровные и прочные обрезные доски, но и различные колышки, а также элементы крепежа, причем можно применять обыкновенные гвозди или более надежные и простые в использовании саморезы. Колышки можно сделать самостоятельно, для чего следует подготовить брус, который заостряется с одного конца. Обычно для этого применяется дисковая пила, с помощью которой можно получить колышки одинакового размера и нужных параметров.

Важно сделать довольно острые колышки, поскольку тогда работать с ними будет действительно очень легко. Дело в том, что их нужно будет забивать в землю, а если их концы будут тупыми, то сделать всю работу правильно не получится. А при этом глубина, на которую они должны вбиваться, является довольно значительной.

Вдоль имеющейся разметки на территории нужно начинать вбивать данные колышки. При этом обычно в качестве разметки используется нить, которая натягивается между разными колышками. Новый элемент необходимо прижать к нити, причем его нужно располагать в правильном вертикальном положении. Далее его нужно хорошими и сильными ударами вбивать в землю, причем обычно для этого применяется киянка. Чтобы не произошло смещение колышков во время дальнейшей работы, следует закрепить их специальными распорками.

После окончания работы, устройство опалубки из фанеры, связанной с забивкой колышков, можно начинать непосредственное создание опалубки с помощью досок. Их нужно просто навешивать на вбитые колышки. При этом следует учитывать, что качественная, ровная и идеально гладкая сторона должна находиться с внутренней стороны. Только в этом случае можно добиться того, что после заливки и застывания бетона будет получен фундамент, стенки которого будут ровными, красивыми и качественными. Каждая доска должна опираться примерно на 4 колышка. При этом важно учитывать, что доски должны обладать хорошей толщиной, от которой зависит их надежность и прочность.

Если же будет слишком тонкий материал, то во время заливки бетона он может легко повредиться. Также в досках не должно быть щелей или стыков между всеми элементами, поскольку через эти отверстия не застывший бетон начнёт вытекать, в результате чего получится фундамент, не обладающий нужными параметрами. Все доски нужно выставлять по одному уровню, поскольку должна получиться идеально ровная и правильная конструкция. От этого зависит ровность самого фундамента, а если он будет иметь какие-либо отклонения, то это может привести к тому, что он не будет обладать достаточной прочностью и надежностью.

Также важно перед работами по устройство опалубки для ленточного фундамента убедиться, что все элементы являются идеально ровными и сухими. Крепление осуществляется с помощью саморезов или гвоздей, а также с применением киянки, благодаря которой можно предотвратить возможность образования различных трещин или отверстий.

Если осуществлять все работы правильно, а при этом учитывать все требования, то можно получить конструкцию, которая будет прочной, надежной и правильной, поэтому заливка будет осуществлена по всем правилам, а в результате получится нужный по характеристикам фундамент.

nafundamente.ru

конструкция, типы, преимущества, инструкция по возведению

Строительство любого сооружения, независимо от его типа – многоэтажный дом, загородный дом, дача, гараж или просто капитальный забор – начинается с возведения фундамента – его основного опорного элемента. Для правильного устройства фундамента любого типа необходимо использование опалубки. Опалубка – это конструкция, которая обеспечивает сохранение необходимой формы бетонной смеси в течение всего срока его застывания, таким образом, достигается наилучшее качество залитого фундамента. Строительствоопалубкидляфундамента – это процесс разметки, сборки и закрепления формы, в которую впоследствии будет заложена армирующая сетка и залита бетонная смесь. По типу конструкции, опалубки бывают:

  • съемными – после застывания бетонной смеси опалубка снимается с конструкции и может использоваться для строительства другой опалубочной конструкции;
  • несъемными – после застывания бетонной смеси опалубочная конструкция становится частью несущей конструкции.

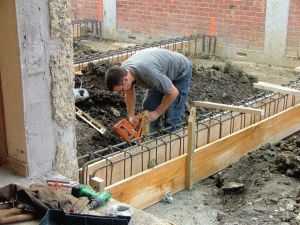

Опалубка самодельная

Кроме того, съемные опалубки могут быть одноразовыми и многоразовыми, то есть такими, которые собираются только для одного строительства и по его окончании приходят в негодность, и такими, которые могут использоваться повторно на других стройках.

Строительствоопалубкисвоимируками, как и собственноручное строительство фундамента или целого дома, требует терпения, времени, физических усилий и определенных навыков, но при этом вполне осуществимо! При этом этот вариант строительства имеет определенные преимущества:

  • возможность сэкономить (или перераспределить) бюджет на строительство;
  • возможность проконтролировать качество закупаемых материалов и проводимых работ;
  • возможность получить новые умения и навыки.

Для строительства опалубочных конструкций для разных типов фундамента используют разные материалы:

  1. деревянные балки и доски – чаще всего используют для строительства ленточного, монолитного или плитного фундаментов;

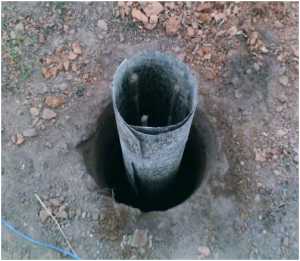

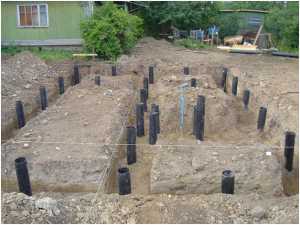

  2. асбестоцементные и полиэтиленовые трубы – для фундаментов свайного типа.

В частном строительстве достаточно использовать деревянные доски, достаточные физические параметры – толщина 30-40 мм, ширина – 100-120 мм, длинна – от 3м и деревянный брус размера 40×40 мм. Необходимо помнить, что внутренняя ширина опалубочной конструкции должна соответствовать ширине фундамента, в высоту быть больше, чем плановая высота фундамента.

Опалубка – последовательность работ

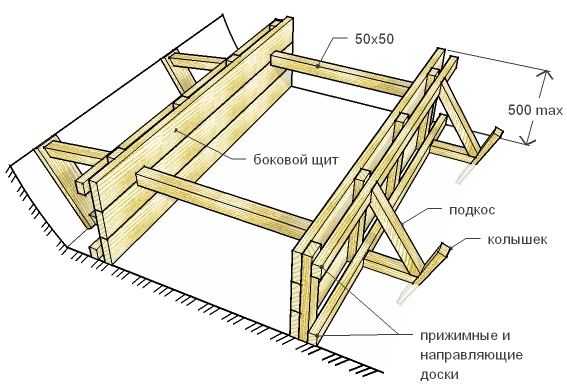

Деревянные разборные опалубочные конструкции состоят из палуб, боковых щитов, распорок, подкосов и колышков.

Технология строительства опалубки включает в себя следующие этапы:

  1. очистка траншеи и площадки вокруг нее от остатков земли, выравнивание прилегающих площадок;
  2. изготовление палуб и щитов из досок и брусков – доски нарезаются на куски нужного размера, складывают конструкцию нужной ширины и соединяют при помощи бруса, при этом длина бруса должна быть больше ширины щита – это позволит использовать «лишнюю» длину бруса для установки щитов на площадке. Соединять доски можно гвоздями, саморезами, строительным пистолетом (строительными скобами), при этом шляпки гвоздей и саморезов должны быть с лицевой стороны опалубочной конструкции – с той стороны, где будет контакт с бетоном;
  3. изготовление хомутов и подкосов – это элементы дополнительного крепежа опалубки – жидкая бетонная смесь оказывает на конструкцию существенное давление, поэтому ее стоит дополнительно укрепить, чтобы избежать «расползания» конструкции;

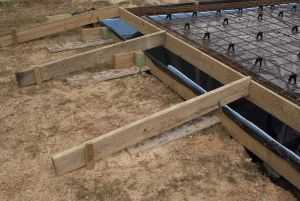

    Возведение опалубки

  4. сборка и монтаж опалубочной конструкции на месте заливки фундамента – все щиты устанавливаются строго горизонтально (обязательно проверяется строительным уровнем), устанавливаются хомуты и откосы (все вертикальные элементы обязательно проверяются отвесом), с внутренней стороны конструкция фиксируется распорками;
  5. проверка конструкции на герметичность – в ней не должно быть щелей во избежание протечек бетонной смеси или бетонного молока. Маленькие щели затягиваются сами от размокания дерева, поэтому следует предварительно намочить конструкцию водой, средние щели забиваются паклей, более крупные – забиваются колышками;
  6. гидроизоляция будущего фундамента – дно конструкции необходимо защитить от воздействия подземных вод и промерзшего грунта, самыми простыми и доступными гидроизолирующими материалами являются рубероид и плотная ПВХ пленка – они укладываются на дно опалубки и поверх них заливается бетонная смесь. Но существуют и более современные и дорогие материалы;
  7. армирование и заливка бетонной смеси для фундамента.

На сегодняшний день существует много справочных материалов по строительству, в том числе и видеоматериалов в интернете, так что вопросов, какпостроитьопалубкудляфундамента любого сооружения не должно возникать – достаточно только задаться целью.

Съемная опалубка

Кроме того, при остром нежелании строить опалубку самостоятельно, ее многоразовую можно взять в аренду – из ламинированной фанеры, с креплениями, хомутами, и колышками, произведенными фабричными способом – современные строительные супермаркеты и интеренет-порталы предоставляют такую услугу. Для облегчения процесса существуют также готовые сборно-переносные модульные опалубочные конструкции, которые можно приобрести готовыми или взять в аренду.

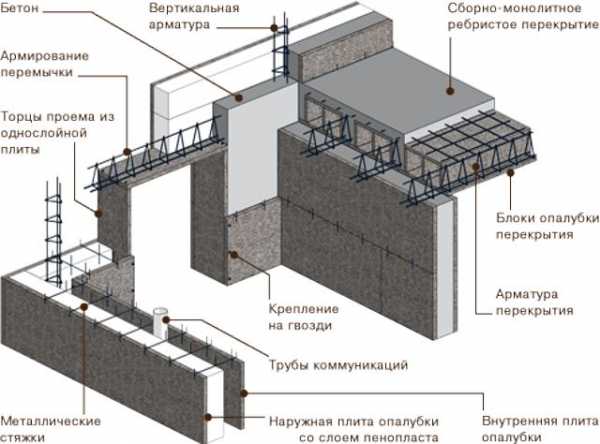

Несъемная опалубка – особенности применения

При строительстве из несъемнойопалубки после заливки фундамента и возведения конструкции превращается в часть этой конструкции (стены, пола и прочее). Такой способ является более прогрессивным и технологичным, так как модульные элементы несъемных опалубочных конструкций обычно обладают дополнительными свойствами – например, тепло- и гидроизоляцией.

Несъемной опалубки существует несколько разных видов:

  • блоки из вспененного полистирола – пластины пенополистирола (обычно толщиной до 50 мм), соединяемые специальными перемычками, сцепление блоков происходит при помощи специальных замков (принцип «лего»), межблоковое пространство заполняется бетонной смесью, после застывания бетона, полученные конструкции нуждаются в обязательных отделочных работах обязательно негорючим материалом;

    Несъемная опалубка

  • декоративная несъемная опалубка – преимуществом является совмещение строительных и облицовочных работ, в итоге — готовая внешне облицованная стена, не требующая дополнительных работ, состоит из разборных модулей, обязательно должен закладываться утеплитель и армирующая конструкция, модули соединяются бесшовной кладкой, внутрь конструкции заливается бетонная смесь;
  • опалубка по технологии «Пластбау-3» — блоки для монолитного строительства, сочетает в себе арматурные каркасы и пенополистирольные блоки, особенностью данной технологии является то, что в этом случае нет необходимости армировать конструкцию – арматурные перемычки уже входят в конструкцию – такая технология позволяет цельные железобетонные стены и перекрытия;
  • армированные панели – это пенополистирольные плиты, обернутые арматурной сеткой. После установки на конструкцию обязательно наносится несколько слоев особой бетонной смеси методом разбрызгивания под давлением из особой установки, внутрь такой конструкции бетон не заливается, в итоге получается стена «бетон-пенополистирол-бетон»;

  • деревобетонная опалубка – это отдельные блоки из деревобетона (смесь переработанной древесины и цемента), из них собирается опалубка из специального крепежа (очень похоже на классическую опалубочную конструкцию), блоки укладываются посредством бесшовного соединения, для обеспечения теплоизоляции используется пенополистирол. Внутри конструкция заливается бетоном, такая опалубка требует обязательной облицовки;
  • стекломагнезитовая опалубка – каркас из особого металлического термопрофиля, который обшивается стекломагниевым листом – внутрь заливается легкая бетонная смесь, полученная таким образом стена готова к декоративной отделке и внутри, и снаружи.

Таким образом, несъемные опалубки представляются более технологичными и современными, но, тем не менее, и эти конструкции можно собрать собственноручно, не прибегая к помощи специалистов-строителей. Все эти блоки можно приобрести отдельно в строительных магазинах или непосредственно у производителей, в том числе через интернет.

nafundamente.ru

Устройство опалубки ленточного фундамента из дерева: типы и монтаж

После выноса разметки основания и рытья под него траншеи устройство опалубки для ленточного фундамента является ответственным этапом строительства дома. Жесткая конструкция формы для укладки бетонного раствора позволяет обеспечить правильную конфигурацию и соответствие геометрических размеров заглубленной монолитной полосы параметрам, заложенным в проектной документации.

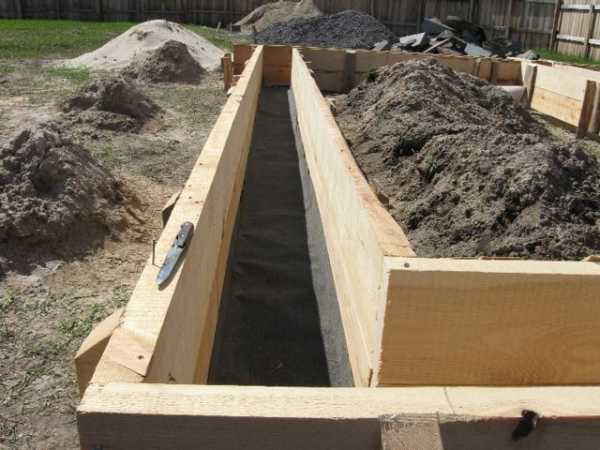

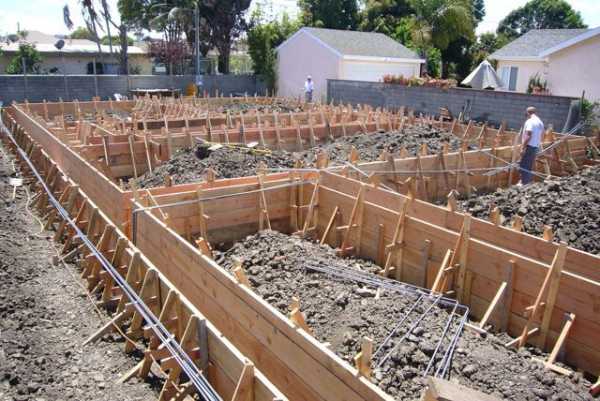

Подготовленная деревянная опалубка для заливки ленточного фундамента

Поскольку стенки опалубки при заливке фундамента ленточного типа испытывают существенные нагрузки, к таким характеристикам конструкции, как прочность и жесткость, предъявляются высокие требования. Для обеспечения форме, требуемых проектной документацией, характеристик и оптимизации расходов на ее возведение применяют проверенные временем технологические приемы.

Виды опалубки и их применение

При устройстве ленточных фундаментов используют опалубки различных видов и конструкций. Выбор конкретного типа зависит от конфигурации основания и его размеров, глубины залегания и высоты над уровнем грунта, а также от финансовых возможностей застройщика. Практически все доступные формы для заливки монолитных лент можно классифицировать по следующим критериям:

  • конструкции;
  • материалу изготовления;
  • способу изготовления.

По конструкции

Конструктивно опалубка, используемая при обустройстве фундамента ленточного типа, делится на 3 группы, обусловленные доступностью демонтажа:

  • Съемная;
  • Несъемная;
  • Комбинированная.

Устройство съемного типа опалубки представляет собой комплект щитов, монтируемых в единую конструкцию, позволяющую произвести заливку ленты основания бетонной смесью. После схватывания бетона форма легко разбирается на основные элементы, которые можно использовать повторно.

Вторая группа – несъемные формы – выполнена из пенополистирольных блоков. В процессе заливки они заполняются бетоном, составляя впоследствии единую конструкцию с монолитной лентой. Использование такой опалубки позволяет сократить время возведения ленточного фундамента и сэкономить на устройстве теплоизоляции основания. Некоторые виды несъемных блоков могут выполнять функцию гидроизоляции подошвы здания.

Комбинированный тип устройств, предназначенных для отливки ленточных фундаментов и прочих монолитных элементов, представляет собой двухслойные щиты. Наружный слой, состоящий из съемной формы, обеспечивает прочность и жесткость. Внутренний слой состоит из теплоизоляционных плит на основе вспененного полистирола. После схватывания бетонной смеси демонтируется внешний слой. При этом теплоизоляционные плиты остаются.

Распространенным типом опалубки при устройстве ленточного фундамента у частных застройщиков является первый вариант. Изготовить съемные щиты можно из бросовых материалов, стоящих небольших денег. При этом, очень часто заглубленную часть основания многие отливают непосредственно в подготовленной траншее, используя гидроизоляционную пленку и плиты из экструдированного полистирола.

По материалу изготовления

Материалом для изготовления опалубки под монолитную ленту основания может служить:

  • дерево: обрезная доска толщиной 30-40 мм либо фанерные листы 8-15-ти миллиметровой толщины;
  • металл: стальные рамы, обшитые листовой сталью или алюминиевый лист, закрепленный на стальном или на алюминиевом каркасе;
  • композитный материал.

Металлические щиты редко применяются при устройстве ленточных фундаментов в частном строительстве – они относятся к промышленной группе, готовые изделия стоят дорого, а самостоятельное изготовление – затратно.

Пластиковые модули для сборки заливочной формы выгладят очень соблазнительно. Они легкие, быстро монтируются. Но изготовить такой конструктор домашнему мастеру не под силу. Если рядом с участком застройки есть строительные организации, готовые сдавать в аренду опалубку из пластмассы – воспользуйтесь такой возможностью, и вы о своем решении не пожалеете.

Устройство опалубки из деревянных панелей считается экономически выгодным при возведении фундамента из монолитных железобетонных лент. Использование пиломатериалов при изготовлении съемной формы оправдывает себя с точки зрения повторного применения. Доски и листы фанеры от съемной опалубки можно использовать, например, при изготовлении стропильной системы дома.

Устройство опалубки по способу изготовления

По способу изготовления опалубочные формы, предназначенные для устройства оснований ленточного типа, делятся на следующие виды:

  • на заводскую;
  • на самодельную.

На заводах элементы заливочной формы производятся с соблюдением технологических требований. Все размеры просчитаны в соответствии с предполагаемыми нагрузками. Естественно, купив готовую продукцию, вы можете быть уверены: никакие неприятные сюрпризы во время заливки монолита вас не ждут. Вам остается лишь соблюдать все указания производителя.

Использование самодельных модулей при устройстве фундаментной опалубки всегда находится в зоне риска. Неправильно подобранный материал для изготовления, неверный шаг между стойками, тонкие подкосы могут не выдержать давления бетонной массы и разрушиться. По этой причине за результат отвечает частный застройщик.

Устройство деревянной опалубки под фундаментную ленту

Устройство рубашки опалубки монолитного ленточного фундамента заключается в изготовлении щитов из доски или фанеры с их последующей установкой в проектное положение. В процессе сборки и монтажа деревянной формы важно учитывать статические и динамические нагрузки, воздействующие на стенки конструкции изнутри. К первым относится давление бетонной массы в момент наполнения, составляющее около 2500 кгс/м2. Вторые зависят от способа заливки.

Динамические нагрузки, оказываемые на стенки опалубки
Способ заливки фундаментной лентыВеличина динамической нагрузки, кгс/м2
Спуск бетонного раствора по лотку из миксера400
Заливка из бетономешалки порциями до 0,8 м3400
То же, порциями более 0,8 м3600
С помощью бетононасоса800

Следовательно, совокупность динамической и статической нагрузок может составлять от 2900 до 3300 кгс/м2, что важно учитывать при устройстве внешних панелей.

Избежать неожиданного разрушения установленной рубашки, при заливке ленты фундамента, можно путем ее усиления. Вариантов укрепления не много:

  • Увеличить толщину доски в опалубочных панелях;
  • Увеличить количество вертикальных стоек для уменьшения шага.

Выбирая первый вариант усиления панелей, стоит принять во внимание, что неоправданно большой запас по толщине приведет к перерасходу не только материалов, но и средств. Что для частного застройщика недопустимо. Второй вариант более целесообразен. Уменьшение шага между вертикальными стойками при устройстве фундаментной рубашки из деревянных панелей позволит использовать доски меньшей толщины.

Оптимальная толщина доски палубы, мм
Высота опалубки, мШаг между вертикальными стойками, мм
3004005006007008009001000
0,21919192525254040
0,51919222540404050
0,71922254040404050
0,919224040505060
1,21925404050505060
1,92240405050606075
2,02540405050607575

Примечание: толщина доски, приведенная в таблице 2, рассчитана на заливку бетона из небольшой бетономешалки или миксера. Величина прогиба принята в диапазоне 1-2 мм на 1/400 пролета.

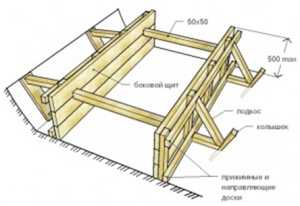

Опалубка из дощатых щитов

Устройство деревянной опалубки под ленточный фундамент начинается с заготовки нужного количества доски длиной 3 метра и брусков – вертикальных стоек. Их высота на полметра превышает габарит щита. Нижний конец брусков можно заострить: так их проще будет устанавливать при монтаже опалубки.

Доски с одной стороны надо остругать. Иначе разборка заливочной формы будет затруднена. Обратите внимание на влажность пиломатериала: она должна составлять 22%. Если доска сухая, ее необходимо обильно полить водой.

В готовой палубе не должно быть щелей и прогибов. Для сборки внешних и внутренних сторон рубашки под фундамент ленточного типа  можно применять гвозди или саморезы. Но в любом случае шляпка крепежа должна находиться со стороны, контактирующей с бетоном.

Жесткость смонтированной конструкции обеспечивают при помощи П-образных хомутов и подкосов. Подкосы устанавливаются у вертикальных стоек, а хомуты на середине отрезка, их соединяющего.

Опалубка из фанерных щитов

Устройство ленточной опалубки под фундамент из фанеры почти не отличается от дощатой конструкции. Правда, трудозатраты в этом случае ниже, поскольку отпадает необходимость подгонки отдельных элементов палубы.

На наружную поверхность фанерной палубы набиваются бруски сечением 50х50 мм. Стяжку противоположных стенок ленты производят резьбовыми шпильками. Они продеваются через отверстия в фанере и отрезки труб, помещенных внутри опалубки. Трубы нужны для свободного удаления крепежных элементов. Параллельно они выступают в роли распорок, контролирующих внутренний размер фундаментной опалубки.

После демонтажа панелей трубы остаются в бетоне. Их полости заполняются цементным раствором. Подкосы устанавливаются по той же технологии, что и на дощатых щитах.

Использование утеплителя при устройстве опалубки

Вместе с устройством деревянной опалубки для фундаментов ленточного типа можно производить монтаж теплоизоляционного слоя. Для этого внутрь формы помешают листы пенопласта или экструдированного полистирола толщиной 4-5 мм. Чтобы они были надежно связаны с монолитом, через них пропускают проволочные петли.

Такое устройство, после застывания фундаментной железобетонной ленты, позволяет легко снять деревянные панели опалубки, оставив теплоизоляционные плиты. Пенопластовые вставки хорошо использовать при строительстве фундамента в холодное время года: они поддерживают необходимый температурный режим в процессе застывания бетонной массы.

Поэтапный монтаж опалубки из деревянных щитов

Щиты опалубки устанавливаются по периметру будущей фундаментной ленты:

  • по краю траншеи – на прочных грунтах;
  • по дну траншеи – на слабых грунтах.

Предварительно на расстоянии 1 метра от края канавы забиваются колья, к которым впоследствии прибиваются укосы. Далее:

  • смонтированные и установленные панели связываются хомутами;
  • внутрь конструкции помещаются распорки;
  • собранная опалубка укрепляется укосами;
  • внутренняя поверхность деревянных стенок выстилается гидроизоляционным материалом.

В процессе сборки опалубки, для сохранения проектных геометрических размеров  ленточного основания, необходимо контролировать вертикальность и горизонтальность расположения ее элементов. Допустимые отклонения:

  • плоскостей палубы от вертикальной оси – не более 5 мм/метр высоты;
  • смещение осей конструкции от проекта – до 10 мм;
  • неровности местного характера – до 3 мм.

В местах стыков между щитами и досками допускается наличие зазоров величиной не более 2 мм.

Основные ошибки при монтаже опалубочных конструкций

Малоопытные строители при устройстве заливочной формы под монолитную ленту фундамента допускают типичные ошибки:

  • Не выдерживают достаточного расстояния между краями траншеи и опорными кольями. В результате такого нарушения в процессе заливки бетона ее стенки могут обрушиться. Такая неприятность приведет к потере устойчивости и целостности всей конструкции;
  • Выравнивают боковые щиты укосами, не закрепляя клинья. При уплотнении бетона вибраторами опалубка может развалиться.

И еще одна существенная ошибка – использование материалов, не обладающих необходимой прочностью и упругостью. Под воздействием заливаемого бетона такие щиты деформируются, что влечет за собой смещение осей ленточного фундамента. В результате монолитная лента может занять местоположение, отличающееся от указанного в проектной документации.

В целом, если грамотно подойти к процессу, устройство опалубки для фундамента самостоятельно не является слишком сложным делом. Главное – выбрать проверенную технологию и строго следовать ей, соблюдая строительные нормы и правила.

postroim-dachu.ru

инструкция и варианты устройства, готовое изделие, выбор

Неотъемлемым элементом любых строительных сооружений является опалубка. Это особая оснастка, которая нужна для выполнения монолитных конструкций. Чтобы создать какой-либо строительный элемент, такой как стена или фундамент, выполняют заливку бетонной смеси в пространство, которое ограничивается специальными досками и щитами. Раствор бетона удобен тем, что он принимает форму конструкции, но при этом к нему предъявляются некоторые требования. Установка опалубки для фундамента нужна для возведения большинства объектов. Данная система бывает съемная и несъемная. По исходному материалу эти изделия встречаются из металла, дерева либо пенополистирола.

Опалубка для монолитного строительства

Опалубку применяют для строительства наиболее важных монолитных деталей крупных зданий, она служит неотъемлемым составляющим элементом больших строительных организаций. Такую конструкцию можно использовать многократно, что очень выгодно. Вариант из пенополистирольного материала не демонтируется после проведения заливки и высыхания бетонной смеси, таким образом, позволяет увеличить показатель несущей способности стен и фундамента, а также придать дополнительную теплоизоляцию.

Применение данной опалубки для возведения цоколя избавляет в один раз от нескольких проблем: укрепление и утепление цоколя, защита от различного рода повреждений и другое. Не возникает трудностей при заказе такого рода конструкций.

Установка опалубки для ленточного фундамента из деревянного материала подходит для мелкомасштабного строительства, к примеру, для возведения бани, гаража или дачного домика. Из-за ее дешевизны и легкости в монтаже и демонтаже, такой вариант считается самым выгодным для устройства фундамента незначительного строения собственными руками. Дальше рассмотрим особенности и принципы установки опалубок из различного материала.

Установка опалубки для ленточного фундамента

Возможные варианты устройства

На сегодня вариантов устройства таких систем несколько. Прежде чем ответить на вопрос, как сделать опалубку для фундамента, стоит узнать некоторые тонкости создания таких элементов. Как правило, они включают в себя щиты, которые очень крепко соединяются посредством распорок, подкосов и колышек. Чтобы передать напряжения между этими составляющими, используются прижимные доски и направляющие, служащие поддержкой щитов в определенном положении.

Основную нагрузку при заливке бетонного раствора берут на себя щиты, они же и создают необходимую форму. В большинстве от этих элементов зависит прочность будущего фундамента и продолжительный срок службы. Потому стоит внимательно ознакомиться с определенными тонкостями операции установки опалубки под фундамент:

  • чтобы избежать наклона фундамента и перекоса, каждую составляющую нужно очень точно крепить с использованием строительного уровня;
  • большое влияние на конечный результат оказывает качество щита. Важно чтобы на нем не было зазоров и различного рода щелей и до момента использования системы их следует устранить;

    Толстые доски для опалубки

  • для того чтобы прочность и жесткость формы была нормальной, необходимо чтобы толщина доски была не меньше, чем 50 мм. Применяемый для колышек и распорок брус также должен равняться не менее 50 мм в толщину. Во время заливки бетонной смеси на любой из компонентов станет действовать немалая сила, из-за которой недостаточной толщины деревянная доска будет деформироваться и может перечеркнуть все старания;
  • чтобы добиться высокой жесткости конструкции, следует применять больше колышков и подкосов с минимальным шагом их размещения;
  • прежде чем начать крепление, следует вырыть траншею необходимой ширины и длины, засыпать, утрамбовать и сделать ровной поверхность из строительных материалов.

Ничего сложного и экзотического в получении в процедуре как сделать опалубку под фундамент для различных монолитных элементов строительства не используется, здесь достаточно взять балки, доски и гвозди.

Несложный вариант реализации

Самым недорогим материалом по праву является дерево. Это может быть брус размером 50х50 мм и доска 50х200 мм. Как мы писали выше, не нужно экономить и покупать более тонкую доску, так как она не сможет придать требуемой прочности, а в будущем может стать вовсе не пригодной. Допускается возможность использовать ее повторно, однако до выполнения монтажа потребуется качественно обработать поверхность антисептиком.

Разметка опалубки на участке

Монтаж опалубки фундамента следует начинать с установления в грунт колышков из дерева, размещая их по периметру будущего строения. Затем по обратной стороне кольев нужно выполнить фиксацию досок гвоздями нужного размера. Рекомендуется, чтобы главная сторона деревянных щитов не имела перекосов, смещений и была ровной, в противном случае фундамент получится неудачным. Для надежного монтажа рекомендуется применять строительный уровень. Процесс крепления подпорок и подкосов не будет лишним, он даст возможность добиться отличного результата.

Следующим шагом служит операция заливки бетонной смеси между досками своими руками. Если нужно установить в конструкцию арматуру, то ее также следует закрепить заранее. Заливка бетонного раствора включает в себя тоже множество нюансов, которые важно брать во внимание.

В качестве армирующих элементов следует брать простую арматуру из металлического материала. Стоит сказать, что на рынке сегодня появился еще один тип таких элементов – стеклопластиковая арматура, она отличается удобством транспортировки, не поддается коррозии, имеет малый вес и возможность бесшовной установки.

Удалить опалубку следует после высыхания бетонной смеси. Как правило, это случается через пару-тройку суток после проведения заливки. Однако, скорость затвердения состава зависит от входящих компонентов, толщины бетонного слоя и его взятого объема, погоды и климата местности.

Вариант покупки изделия

Далеко не любой мастер способен выполнить качественную работу самостоятельно, однако, установить надежный фундамент крайне важно. Потому, чтобы не отчаиваться тем, кому сложно качественно выполнить устройство данной системы и сделать проще работу, можно приобрести уже готовую опалубку из дерева.

Покупное изделие отличается от самодельного такими качествами:

  1. Монтаж готового изделия имеет гораздо меньший показатель погрешности. А все это благодаря наличию качественного оборудования для обработки дерева на производстве и автоматизированному процессу.
  2. При установке покупного варианта значительно экономится время и силы, процесс монтажа сокращает продолжительность всего строительства.
  3. Применение уже готового варианта для создания фундамента немного дороже, однако, данная разница является мало ощутимой в тот момент, когда нужно по несколько раз переделывать опалубку, созданную собственноручно, добиваясь требуемого качества. Очень сложно исправить ошибку, когда в неправильно установленную конструкцию залили бетонную смесь.
  4. На готовую продукцию производитель выдает гарантию, поэтому имеется большая вероятность того, что система будет прочной, жесткой и устойчивой.
  5. Также стоит сказать, что в большинстве фирм имеется услуга установки опалубки для фундамента согласно чертежам и показателям клиента.

Правильный выбор конструкции

Установка опалубки для фундамента ленточного типа из деревянного материала незначительно отличается от обычной, однако включает еще такие составляющие: направляющие, хомуты, распорки, прижимные доски. Благодаря такой системе можно выполнять строительство монолитной стены, которая может быть выше 2 м. Здесь очень важно применять щиты необходимой толщины — от 50 мм. Отличие в установке такого вида заключается в том, что сначала крепятся направляющие, потом крепят щиты, подкосы, колышки, хомуты и распорки. Бетонную смесь можно изготавливать самому, если нужны небольшие объемы состава. Если для большого объекта – строительный раствор лучше заказывать у специальных фирм.

На сегодняшний день представлено несколько видов опалубок, а чтобы сделать правильный выбор данной конструкции, нужно определиться: стоит ли утеплять цоколь или нет? Если не нужно, то оптимальным вариантом будет обычная съемная опалубка из дерева или металла.

nafundamente.ru

разные типы и способы устройства

Зачем нужна опалубка?

Фундамент может быть сложен из готовых бетонных блоков, из кирпича повышенной прочности или сделан из проармированного бетона - залитого по месту в форму и выдержанного после заливки необходимое время - монолитный.

Монолитный фундамент необходим в нескольких случаях. Когда он должен быть определенной формы и сделан определенным образом - по материалу и конструкции. Когда удобнее заливать бетонную массу, чем вкапывать готовое изделие. Или когда нужно создать сложный конструктивный объем, чтобы он был цельным. В этом случае конструкции гарантируется большая прочность, в сравнении с такой же, но сборной.

Чтобы соорудить монолитный фундамент, следует создать форму, в которую будет заливаться бетон. Такая форма называется опалубка под фундамент (от слова «палуба» - формообразующая плоскость) и состоит из палуб-стенок и крепежа, позволяющего им стоять нужным образом и держать форму.

Разные типы опалубок

По материалу опалубки делятся на деревянные, фанерные, металлические, пластиковые.

Устройство опалубки под фундамент бывает для одноразовой заливки бетона и многоразовой. Это разборная опалубка, которую можно многократно использовать, как на одном и том же объекте, так и на разных.

По конструкции опалубка может быть съемной и несъемной, являющейся частью здания.

Выбор определенного типа опалубки основывается на конкретных условиях строительства и его масштабности. Например, строительство опалубки под фундамент в частном домостроении проще сделать при помощи деревянных досок, выровненных с одной стороны и сбитых при помощи гвоздей, изнутри наружу. А если речь идет о строительстве коттеджного поселка или ряда многоэтажных домов, то выгоднее будет использовать функциональную, хотя и дорогостоящую, разборную опалубку, которую можно использовать много раз.

Свойства опалубки

Изготовление опалубки под фундамент должно сообщать ей следующие свойства:

  • прочность, способность выдерживать давление большой массы бетона;
  • способность к сохранению геометрических размеров фундамента, от чего будет зависеть качество здания в целом;
  • гладкость, необходимая для того, чтобы готовый фундамент можно было гидроизолировать и утеплять без предварительной обработки;
  • слабая адгезия к бетону;
  • цельность конструкции, гарантирующая невозможность вытекания бетонной массы;
  • способность к выдерживанию температурно-влажностного режима, необходимого для правильного твердения бетона.
  • технологичность изготовления (касается опалубки для больших объемов строительства): удобные крепления, которые помогают надежно смонтировать и быстро демонтировать опалубку;
  • прочность, долгий срок эксплуатации, способность легко чиниться (если речь идет об опалубке многоразового использования).

Опалубки под разные виды фундаментов

Каждое сооружение имеет свои конструктивные особенности, строится в разных условиях, на разных грунтах, поэтому не удивительно, что фундаменты также существуют разные.

Столбчатый фундамент применяется в условиях глубокого промерзания грунтов и используется для легких конструкций - домов из бруса или каркасных домов; его нельзя использовать в подвижных грунтах.

Конструктивно, решение того, как сделать опалубку под фундамент, в случае столбчатого фундамента, будет выглядеть так. По углам дома, под каждым примыканием стены или перекрестьем стен, а также через каждые 2 м стены устраиваются опорные столбы, которые будут устанавливаться ниже уровня промерзания грунта и армироваться. Между собой они будут связываться монолитным железобетонным ростверком, чья арматура приваривается к арматуре опорного столба, диктуя конструкции устойчивость и надежность.

Опалубка под столбчатый фундамент устанавливается для каждого столба в отдельности в специально вырытых для этого ямах. Форма ямы обычно прямоугольная, но может быть и круглой.

Стенки ям, глубиной до 1 м, роют вертикально и крепления не устанавливаются, если глубина больше метра, а чтобы грунт не обсыпался, устанавливаются доски-горбыли и распорки. Глубиной яма должна быть на 25-30 см больше, чем высота столба, а размером - на 30-40 см шире него с каждой стороны. До того как поставить опалубку под фундамент, на дно ямы укладывается «подушка» из крупного песка и гравия на всю ширину ямы, толщиной на ее дополнительную глубину.

На подушку устанавливается опалубка. Если она делается из дерева, то берется доска (палуба), струганная с лицевой стороны, толщиной 25-35 см, шириной 120-140 см и влажностью не меньше 25%. Толщина и размер палубы зависят от массивности столба, так как опалубка не должна менять своих размеров под давлением бетона.

В качестве опалубки также могут использоваться трубы из асбеста, железобетона и железа. Чтобы вода не уходила из раствора, трубы до укладки оборачиваются полиэтиленом, он же послужит дополнительной гидроизоляции фундамента в будущем.

Внутрь опалубки равномерно устанавливаются армировочные прутки, при необходимости скрепленные хомутами.

Опалубка под ленточный фундамент более сложная конструкция, потому, что ее нужно проводить под всеми несущими стенами сооружения. Ленточный фундамент делается обычно мелко-заглубленным, но монолитным, прочно завязанным воедино с помощью арматуры. Поэтому высота опалубки может быть от 25 до 75 см. В зависимости от глубины залегания фундамента устраивается и конструкция опалубки. При минимальной высоте в 20 см доски-палубы закрепляются только распорками и кольями. При высоте 50 см палубы закрепляются прижимными досками и подкосами, укрепленных колышками. Если высота опалубки достигает 75-90 см, то к ним добавляются деревянные или металлические хомуты, которые устанавливаются перед тем, как выровнять опалубку под фундамент сверху и помогают конструкции удерживать геометрическую форму.

Фундамент, особенно если он ограничивает подвал, нуждается в утеплении, которое будет устраиваться после того, как бетон наберет необходимую прочность и опалубка будет снята. Существует возможность совместить утеплитель и опалубку воедино и устроить фундамент под несъемную опалубку, тем более, что стены, возводимые на нем, тоже нужно утеплять и существует специальная опалубка для стен, сделанная подобным образом.

Опалубка может быть сделана из пенопласта или пенополистирола. Такая конструкция облегчает строительство, так как несъемная опалубка устанавливается уже готовая и яма под нее делается меньшего размера - четко под размер опалубки. В этом случае арматура, необходимая для этого типа конструкций, укладывается на специальные опоры.

Раньше арматуру скручивали проволокой, но при наличии таких приспособлений она вставляется в специальные пазы, а затем сваривается.

Вертикальная арматура делается с выпуском, чтобы, после заливки фундамента, сваривать ее с арматурой стен, которые будут устанавливаться на нем.

semidelov.ru

Надежная опалубка для ленточного фундамента

Изготовление опалубки фундамента является ключевым этапом не только в строительстве несущей части здания, но и всего дома в целом. Для этого необходимо правильно подобрать материал, а также технологию его установки. Правильно сделанная опалубка для ленточного фундамента своими руками может значительно упростить процесс заливки бетона, а также улучшить технические характеристики строения.

Требования к опалубке и материал изготовления

На первом этапе необходимо рассмотреть основные эксплуатационные показатели материала изготовления, а также всей конструкции в целом. Но сначала остановимся на ее назначении. Опалубка служит опорной конструкцией, в которую выполняется заливка бетонной смеси для формирования фундамента.

Исходя из этого можно выделить следующие требования к материалу и схеме его установки.

  1. Прочность. Стенки конструкции должны выдержать давление бетонного раствора. Допускается деформация, которая должна быть равномерна по всей площади.
  2. Отсутствие щелей. Несмотря на высокую плотность цементной смеси через большие зазоры может вытекать некоторая ее часть. В дальнейшем в этом месте образуются пустоты фундамента.
  3. Соблюдение габаритных размеров. Они должны соответствовать расчетным данным фундамента с требуемым превышением. В частности это касается высоты конструкции.

Правильная установка опалубки для ленточного фундамента подразумевает предварительный расчет ее размеров и компонентов. На это влияет выбор материала изготовления. В настоящее время используют древесные щиты, полимерные материалы, OSB плиты. Традиционно обустройство происходит с помощью досок и брусьев из дерева. Но такая конструкция не отличается надежностью и требует много времени для установки. Поэтому все чаще прибегают к монтажу так называемой несъемной опалубки, которая остается на поверхности фундамента после его окончательного застывания.

Размеры

Независимо от выбранного материала необходимо сначала подчитать его расход. Для этого понадобится план дома с точными размерами фундамента.

Сначала необходимо рассчитать периметр и умножить его на 2. Опалубка будет располагаться с дух сторон, поэтому ее общая длина равна двум периметрам фундамента. Высота зависит от расстояния между верхней частью цоколя и грунта. К этой величине следует прибавить 5-7 см. Далее общий расход будет зависеть от вида используемого материала.

На самостоятельное изготовление опалубки из деревянной конструкции понадобятся доски длиной 6 м. Их высота составляет от 70 до 100 мм при толщине 25 мм. Впоследствии они образуют щиты, которые послужат основным элементом опалубки. Брусья необходимы для стабилизации конструкции во время заполнения ее бетоном. Их стандартные размеры равны 40*40 или 50*50, что позволяет изготовить надежные опоры для удержания щитов.

Для примера рассчитаем общий расход комплектующих при следующих параметрах: общий периметр – 80 м.п.; глубина — 1 м: высота цоколя — 50 см.

  • Доски 70*0,25*600 см. Их потребуется (80*2)*(0,5+0,1)*0,025= 2 м³ или 20 досок.
  • Брусья. Их количество зависит от шага установки. В нашем случае рекомендован монтаж через каждые 0,7 м при длине 0,55 м, т.е. общее количество составит 80/0,7= 114 шт.

В качестве крепежа лучше всего использовать гвозди, так как монтаж шурупами потребует больших усилий.

По такой же методике рассчитывается количество стальных или пенопластовых листов. Периодичность установки опор зависит от материала – чем он прочнее, тем на большем расстоянии друг от друга они могут находиться. Для точного вычисления рекомендуется воспользоваться услугами специалиста или любого онлайн калькулятора расчета опалубки.

Съемная опалубка

По окончании расчетов можно приступать непосредственно к монтажу опалубки. Рассмотрим самый распространенный вариант из деревянных щитов. Сначала необходимо определиться с методикой крепления опорных элементов. Чаще всего используют деревянные хомуты, так как они лучше всего способствуют сохранению формы конструкции.

Основой для крепления послужат уголки, изготавливаемые из 2-х досок, расположенных под углом 90° относительно друг друга. Через каждые 2-2,5 метра рекомендуется крепить конструкцию в грунт с помощью кольев. Затем необходимо изготовить щиты из досок. Их оптимальная длина обычно составляет 1,5 метра, что удобно для крепления.

Установив два щита напротив друг друга, с помощью деревянных брусьев происходит их соединение. Подобный хомут будет удерживать стенки в одном положении. Далее выполняется монтаж щитов по всему периметру фундамента.

На поворотных частях следует изготовить угловые элементы, которые герметизируют стыки опалубки, препятствуя вытеканию бетона. Внутреннюю часть конструкции можно не изолировать дополнительной прослойкой из пленки или рубероида. Профессиональная сборка опалубки под ленточный фундамент будет проще и быстрее, если воспользоваться следующими советами.

  1. После установки щитов их рекомендуется намочить, так как после этого дерево разбухнет и щели между досками станут меньше.
  2. Можно использовать листы фанеры – это обеспечит максимальную герметизацию опалубки под фундамент.
  3. При большой высоте цоколя (от 80 см) рекомендуется применять стальные прутья с резьбой, так как нагрузка на щиты будет максимальной. Они устанавливаются перед или после деревянных хомутов.

После окончательного остывания бетона (30-60 дней) для снятия опалубки необходимо сначала ее намочить. Этого будет достаточно для демонтажа конструкций. Если же наблюдается существенное сопротивление (диффузия дерева и бетона) – необходимо распилить конструкцию и снимать ее по фрагментам.

Несъемная опалубка

Появление новых материалов позволило делать новый вид опалубки – несъемный . В этом случае рекомендуется использовать специальные пустотелые блоки, изготовленные из пенопласта, пенобетона или пенополистирола.

Каркасные блоки стыкуются между собой пазовым способом. Если ширина опалубки превышает 60 см – следует использовать поперечные крепежные элементы для усиления. В отличие от съемной, блоки монтируются на всю глубину фундамента. Это необходимо учитывать при расчете количества элементов.

Кроме этого устройство опалубки не съемного типа имеет такие особенности:

  1. Улучшает теплоизоляционные и звукопоглощающие свойства.
  2. Уменьшает вероятность попадания влаги в бетон, а также возникновение грибка и плесени.
  3. Быстрая сборка.

Для установки нужно вырыть котлован фундамента, а затем установить в него пустотелые блоки. Важно соблюдать их уровень, так как даже небольшой перекос недопустим. Заливка осуществляется по всему периметру, бетонная смесь должна равномерно распределяться внутри блоков. Внутренние перемычки недопустимы, так как они скажутся на прочности.

Совет. Обязательно делается монтаж укрепляющей сетки из арматуры. Она устанавливается в бетон во время его заливки.

Самостоятельный монтаж опалубки должен осуществляться только после предварительных расчетов. Помните, что она является основным элементом надежного и долговечного дома.

http://www.youtube.com/watch?v=B0qKNFeXRgo

banivl.ru

Опалубка для фундамента: устройство и виды

При изготовлении железобетонных конструкций в пятне застройки опалубка для фундамента может стоить до 20 – 30% от общего бюджета фундамента. Например, высота щитов для ленты глубокого заложения достигает 2 – 2,5 м, для каждой несущей стены понадобится две таких палубы. Поэтому экономический расчет с учетом применения пиломатериалов на дальнейших этапах строительства после распалубки позволяет существенно снизить смету работ.

Проектирование и расчет опалубки

Вся информация по опалубочным работам собрана в ГОСТ Р 52085 от 2003 года. Согласно этому стандарту, материалы, из которых изготавливается опалубка, рассчитываются на нагрузки:

  • горизонтальные – боковое давление смеси Pmax, ветровая нагрузка
  • вертикальные – от хождения рабочих, веса арматурных сеток, каркасов, бетона, массы пиломатериалов (сама опалубка)

По чертежам можно вычислить общий вес палуб, нагрузки от рабочих принимаются 250 кг/м2, арматуры 100 кг/м2, бетона 2500 кг/м2. Ветровые нагрузки указаны в таблицах СНиП 2.01. Боковое давление рассчитывается с учетом коэффициентов:

  • подвижность смеси – 0,8 – 1,2
  • температура бетона – 0,85 – 1,15 (для 25 – 10 градусов, соответственно)

Учитывается скорость заполнения опалубки бетоном в течение часа. При использовании глубинных вибраторов добавляется 400 кг/м2.

Внимание: Ввиду значительных горизонтальных нагрузок при бетонировании ленточных фундаментов глубокого заложения рекомендуется арендовать металлическую опалубку. Для всех других типов фундаментов можно обойтись самодельными щитами.

Виды опалубки

Для профессиональных застройщиков промышленность выпускает опалубку унифицированных размеров следующих типов:

  • несъемная – обычно из экструдированного пенополистирола, остается на поверхностях конструкции, служит утеплителем, недостатком является высокий расход (на внутренних поверхностях теплоизоляция не нужна), бюджет строительства
  • подъемно-переставная – перемещается кранами, транспортируется спецтехникой
  • скользящая – применяется для столбчатых, ленточных фундаментов
  • блочная – готовые крупноформатные блоки
  • крупнощитовая – только для профессиональных компаний, больших объемов
  • мелкощитовая – наиболее распространенный вариант в малоэтажном строительстве

Кроме того, опалубка классифицируется по признакам:

  • назначение – вертикальная, горизонтальная
  • материалы – деревянная (фанера, ОСБ, ДСП, обрезная доска, ЦСП), полимерная, алюминиевая, стальная, комбинированная (металлокаркас + фанерная палуба)
  • температура – без утепления, греющая, теплоизолированная, специальная
  • оборачиваемость – инвентарная (многоразовая), разовая (несъемная, съемная)

Индивидуальные застройщики используют преимущественно разовую опалубку из деревянных щитов, полиэтиленовых, асбоцементных труб, свернутых в цилиндр кусков рубероида (для буронабивных свай)

Внимание: Для экономии бюджета строительства частные застройщики широко используют отливку МЗЛФ в земляную опалубку без щитов. Технология получила название щелевого фундамента, однако не удовлетворяет требованиям СП 22.13330 в части гидроизоляции, утепления ленты, отмостки, обратной засыпки пазух траншей нерудным материалом. Использовать этот вариант категорически не рекомендуется.

Столбчатый фундамент

При бетонировании столбов может использоваться опалубка колонн либо самостоятельно сколоченные из обрезной доски палубы. При этом необходимо учесть:

  • для каждого столба понадобится два закладных, два накрывных щита
  • закладные щиты имеют размер стенки столба
  • накрывные щиты прислоняются к торцам закладных, длиннее размера колонны на 10 см с каждой стороны

Подобная схема облегчает регулировку внутреннего размера, взаимную фиксацию элементов, бережную распалубку. Несущая способность столбов часто увеличивается за счет нижнего уширения подошвы плитами. В этом случае используется другая схема опалубки:

  • вначале монтируются щиты для плиты (высота 30 см либо кратна этому размеру)
  • на эту квадратную конструкцию устанавливаются 4 доски на ребро
  • закладные, накрывные щиты колонны крепятся к этим доскам вертикально

Подобная конструкция позволяет установить общий для всего столба арматурный каркас (сетка в плите + вертикальные стержни с хомутами в колонне), уложить бетон внутрь нее за один прием. Это обеспечит монолитность конструкции, повысит эксплуатационный ресурс.

Внимание: Для определения осей столбчатого фундамента вдоль стен натягиваются шнуры, с которых отвешиваются центра столбов, от которых берутся все размеры.

Свайный фундамент

Ввиду того, что скважины для буронабивных свай изготавливаются бурением, используется трубчатая съемная, несъемная опалубка нескольких типов:

  • асбоцементная труба – обычно несъемная, обладает самонесущей способностью, увеличивает жесткость конструкции
  • полиэтиленовая труба – надежно гидроизолирует бетонную конструкцию от почвенных, грунтовых, верхних вод, остается на свае на весь период эксплуатации
  • рубероид – от рулона отрезается кусок нужной длины, ленту сворачивают в цилиндр, скрепляют степлером, гидроизоляционные свойства низкие, это бюджетный вариант

Внимание: Стыковать по длине удобнее полимерные трубы, имеющие резьбовые соединения. Для асбоцементных изделий потребуются муфты, увеличение диаметра скважины.

Ленточный фундамент

Для незаглубленного ЛФ, монолитного пояса высотой в пределах 20 см обычно достаточно одной доски подходящей ширины. Внутренний размер выставляется распорками, снаружи через 40 – 60 см вбиваются колышки либо устанавливаются тяжелые бетонные блоки.

Для МЗЛФ высотой 40 – 70 см сколачиваются щиты необходимой высоты (на 5 см выше проектного уровня, чтобы при виброуплотнении бетон не расплескивался). Их подпирают снаружи следующим образом:

  • горизонтальный брусок лежит на земле, упирается одним краем в нижнюю часть щита, вторым в колышек
  • наклонный подкос упирается одной стороной в колышек, второй в верхнюю часть щита

Для высоких щитов заглубленного ленточного фундамента используется несколько подкосов в разных уровнях. При изготовлении палуб из обрезной доски необходимо учесть:

  • длина пиломатериала ограничена 6 м
  • однако поднять 6 м щит при высоте больше 1 м проблематично, поэтому следует ограничиться длиной 3 м, стыкуя палубы брусками по мере необходимости

Для сокращения трудозатрат при выставлении внутреннего размера между вертикальными палубами МЗЛФ применяется технология:

  • изготавливается направляющая доска – ширина 10 см, укладывается горизонтально, снизу прибиваются колышки 20 – 40 см
  • направляющие доски монтируются в траншее – колья вбиваются в подстилающий слой, плоскость досок выставляется по горизонтальному уровню, элементы фиксируются вдоль стены вплотную друг к другу
  • на доски крепятся щиты, обвязываемые внутренними распорками, наружными хомутами, укосинами

Внутренняя поверхность палуб укрывается полиэтиленом для предотвращения протечек цементного молочка. Запрещены щели больше 0,5 см, рекомендуемая толщина обрезной доски составляет 4 см, многослойной фанеры 10 – 12 мм. При использовании 25 мм доски придется сократить шаг между укосинами, распорками, увеличится расход бруса, доски, что экономически не выгодно владельцу. Использовать эти обрезки в обрешетке, стропильной системе невозможно.

Внимание: Для большинства монолитных конструкций заливается подбетонка, направляющие доски в этом случае не используются. Ширина стяжки превышает размер ленты минимум вдвое, забить колья в бетон невозможно.

Плитный фундамент

Для бетонирования плавающей плиты чаще используется щитовая съемная опалубка. Утепленные шведские плиты УШП заливают в несъемную полистирольную опалубку. Последний вариант гораздо удобнее, поскольку боковые поверхности плитного фундамента все равно придется утеплять вместе с отмосткой.

Однако в этом случае невозможно произвести гидроизоляцию бетонных поверхностей. Пенополистирол гидроизоляционным материалом не является. Конструкция опалубки для плит предельно простая – 4 щита по периметру, два из которых являются накрывными, оставшиеся два – закладными.

Внимание: При использовании полистирольных L-образных модулей их можно подпереть стеновыми бетонными блоками, кирпичом.

Ростверк

Конструкционно ростверк является балкой, уложенной на оголовки свай, столбов. Поэтому используется опалубка прогонов, балок по технологии:

  • днище – палуба на 20 – 40 см шире размера ростверка, монтируется на вбитые в землю Н-образные стойки, в местах сопряжения со сваями щиты надеваются на цилиндрические ж/б конструкции, чтобы головная часть последних была вмурована на 5 – 15 см
  • боковые щиты – устанавливаются на днище вертикально, стягиваются схватками, распираются изнутри шпильками, брусками

Внимание: Конструкция собирается на высоте, поэтому необходимо снизить длину отдельных боковых щитов до 3 – 4 м, чтобы не нарушить горизонталь днища при установке на него вертикальных элементов.

Таким образом, в зависимости от типа фундамента конструкция опалубки может значительно отличаться. Простейшая трубчатая опалубка используется для буронабивных свай, щитовая для плавающих плит. Самой сложной является конструкция опалубки ростверка.

fundamentdomov.ru
