Устройство колодца из бетонных колец для воды

Живете в городе, но мечтаете начинать свой каждый день со стакана кристально-чистой родниковой воды? Эта мечта легко осуществима, если провести водоснабжение загородного дома из колодца. Нужно только иметь дачный участок, и желание для устройства колодца на даче.

Потерянное время и деньги окупятся со временем, когда вы почувствуете все плюсы чистой воды, в которой нет всей таблицы Менделеева. Если добавить ещё и немного старания, то колодец можно сделать изюминкой дачи.

Существует много типов колодцев, но в основном их можно разделить на шахтные и трубчатые

Устройство колодца из железобетонных колец

Колодец делается ручным методом, при помощи лопаты, кувалды и лома. Если на участке имеются скальные породы, то используют ещё и отбойный электрический молоток.

Для начала работы нужно минимум двое человек — один в колодце, для насыпания грунта в ведро, другой для поднятия с дна колодца ведра при помощи металлического вала, который закреплён на двух козлах из дерева.

Чтобы сделать ствол колодца вертикально-ровным, шахту надо провести без осадки на глине и суглинке, пока не покажутся сыпучие грунты (песок, супесь) или водоносный горизонт. Для этого делают мерку внешнего диаметра кольца. По её отвесу и приходится открытий ствол.

Диаметр шахты нужен такой, чтобы при опускании пластиковых колодезных колец они не падали свободно, о под собственным весом скользили по стенам будущего колодца. Если шахта на участке очень глубокая, то кольца опускают при помощи противовеса. В случае его использования кольцо будет также равномерно входить на дно. Использование крана для разгрузки и установки маловероятно, так как это очень дорогое удовольствие и свободное пространство на дачах обычно ограниченное.

Таким методом колодец копают до появления первых вод. Далее, прежде чем входить в воду, швы между двумя нижними кольцами обрабатываются внутри паклей. Потом дальше продолжается выкапывание. В зависимости от силы притока воды, в водоносный горизонт ставят примерно 2-3 кольца.

В «плывунах» по закону механики грунта в колодце создаётся столб воды менее 60 — 80 см. Сделать больше удаётся редко. Если коэффициент фильтрования на высоком уровне, то и таких показателей вполне достаточно для нормального использования колодца.

Швы между остальными кольцами заделывают после полного выкапывания и их установления в шахте. Часто неизбежными бывают вертикальные и горизонтальные смещения колец. Это происходит из-за не сохранения цементной стяжки, через постоянное движение колонны колец во время проходки. Поэтому до самого завершения вставки колец, пока вся колонна ещё не стоит на месте, заделывать швы между кольцами (кроме нижних двух) бессмысленно.

По окончанию проходки швы между кольцами из середины обрабатываются раствором цемента. На дно колодца устанавливают фильтр из гравия толщиной в 15-20 см. Размер и толщина засыпанного гравия зависима от грунтов забоя.

После полного завершения всех внутренних строительных работ надо приступить к отделочным работам. Здесь уже можно дать волю фантазии — создать как привычный для всех «домик» так и что-либо необычное. Вариантов отделки колодца существует неограниченное количество все зависит только от Вас. Удачи в начинаниях!

Устройство колодца

Схематически трубчатый (буровой.) колодец представляет собой трубу, имеющую на одном конце фильтр, погружающийся в водоносный горизонт. Вода на поверхность подается насосом. Такой колодец в гигиеническом отношении лучше, чем шахтный, так как вода в нем надежней защищена от возможного попадания загрязнений с поверхности.
Однако и шахтные колодцы при правильном устройстве и должной эксплуатации могут быть хорошими источниками водоснабжения.

Стены шахтного колодца представляют собой деревянный сруб, бетонную или железобетонную трубу; стены могут быть выложены также камнем, кирпичом. Воду подают насосом, воротом или журавлем. С гигиенической точки зрения лучше всего оборудовать колодец насосом при этом исключается занос загрязнений через его верхнюю часть.


Качество воды в колодцах зависит состава подземных вод в данной местности, от глубины их залегания, характера грунтов, санитарного состояния окружающей территории, а также от устройства и эксплуатации колодца.

В бактериальном отношении вода колодцев может быть удовлетворительной при достаточной их глубине (желательно не менее 10 метров), чистоте окружающей территории, защищенности от загрязнений.
Чтобы предупредить попадание загрязнений, вокруг шахты колодца устраивают так называемый «глиняный замок»: на ширину 50—70 сантиметров и на глубину до 1,6—2 метров плотно набивают мятую глину. Для этой же цели делают скат вокруг колодца и отвод от него атмосферной или случайно проливаемой воды. Если колодец не оборудован насосом, то следует иметь общественное ведро и крышку. Возле колодца категорически запрещается стирка белья и водопой домашнего скота.

Однако в период ливней и таяния снега, особенно если колодец недостаточно глубок, бактерий а нем обычно больше, чем в воде, получаемой из глубоких артезианских скважин. Поэтому употреблять сырую колодезную воду можно только тогда, когда вы абсолютно уверены в ее безупречности. Гарантией чистоты воды является хорошее санитарное состояние колодца, отдаленность его от скотных дворов и помоек, а также заключение санитарно-эпидемиологической станции, основанное на анализе воды.
В весенне-летний период в связи с угрозой острых кишечных заболеваний колодезную воду перед употреблением для питья необходимо кипятить.

Очистка колодца

Если построен новый колодец или отремонтирован старый, а также в том случае, когда есть основания считать колодец источником распространения кишечных инфекций, надо обязательно произвести его дезинфекцию.
Для этого сначала откачивают воду и удаляют ил, мусор. Затем стенки колодца протирают и обильно обрызгивают трехпроцентным раствором хлорной извести. Для получения такого раствора хлорную известь (около 300 граммов) тщательно растирают с небольшим количеством воды до образования кашицы, а затем выливают в ведро с водой и хорошо перемешивают. После отстаивания зрачную часть раствора в темную, плотно закрытую емкость. Для дезинфекции используют верхний, осветленный слой раствора.

Когда колодец заполнится до первоначального уровня, полученный раствор выливают в воду из расчета примерно одно ведро на кубометр воды. Затем воду перемешивают шестами, колодец закрывают крышкой на 6—8 часов. По истечении этого времени воду откачивают до тех пор, пока не исчезнут запах и привкус хлора.

СНиП, из бетонных колец, монтаж своими руками

Колодцы – обязательные элементы централизованной или автономной канализационной системы. Устройство канализационных колодцев зависит от их назначения, а необходимое количество от конструкции системы – ее сложности, наличия поворотов и перепадов при прокладке коммуникаций, протяженности и других особенностей. Разобравшись в назначении различных типах сооружений, легче будет спроектировать канализацию частного дома или дачи, обеспечить ее максимальную эффективность.

Виды колодцев

То, где и как должны устанавливаться колодцы канализационные СНИП регламентирует конкретно и точно. Учитывать Строительные Нормы и Правила важно и потому, что инспектирующие органы в обязательном порядке проверяют сооружения на соответствие требованиям, а в случае выявления нарушений могут вынести предписание о необходимости внесения изменения в устройство канализации, для чего потребуются дополнительные расходы, а время строительства значительно увеличится.

Смотровые колодцы

Такие сооружения необходимы для любой канализационной системы вне зависимости от ее степени сложности. Колодцы обеспечивают возможность контроля работы системы и используются для ее технического обслуживания (ремонта, прочистки, промывки и пр.). В зависимости от того, где расположены смотровые сооружения, различают несколько их типов:

  • линейные колодцы размещаются на прямых участках магистрали с определенным интервалом при значительной протяженности коммуникаций,
  • поворотные колодцы монтируются в местах, где меняется направление движения стоков (для того, чтобы снизить гидравлическое сопротивление, следует избегать резкой смены «курса», необходимо соединять трубы под углом 90° и более),Поворотный смотровой колодец
  • узловые колодцы требуются в местах соединения отводящей трубы с несколькими подводящими (количество последних по действующим нормам не должно превышать 3),Конструкция канализационного колодца узлового типа
  • контрольные колодцы устанавливаются при использовании централизованной канализационной системы и устанавливаются там, где локальная канализация соединяется с центральным трубопроводом.

Важно: Как оговорено в СНиП канализационные колодцы линейного типа монтируются на прямых участках через каждые 35 метров, если диметр трубопровода до 150 мм, и через каждые 50 метров, если диаметр трубы 200 мм.

Перепадные колодцы

Перепадные колодцы применяются для изменения скорости потока или глубины прокладки трубопроводов. Их используют также при необходимости обхода канализационной магистралью какого-либо препятствия (другого трубопровода и т.п.). В общем виде такие конструкции представляют собой вертикальную шахту (резервуар) с подводящей и отводящей трубами. В зависимости от назначения может потребоваться монтаж канализационных колодцев этого типа с дополнительными приспособлениями, например, со ступенями, гасящими скорость потока.

Пример перепадного полимерного колодца

Различают следующие типы перепадных колодцев:

  • классическая конструкция колодца (поступление стоков через верхнюю трубу, отвод через нижнюю),
  • модели колодцев с отбойно-сливными поверхностями стенок для снижения скорости потока,
  • каналы со значительным уклоном, способные, напротив, «разогнать» поток, увеличить его скорость,
  • сложные конструкции многоступенчатых перепадов.
Фильтрационные колодцы

Модели колодцев этого типа используются в системах канализации для обеспечения почвенной доочистки частично осветленных в септике стоков и отвода жидкой составляющей содержимого септика в грунт. Конструктивно фильтрационный колодец отличается от прочих отсутствием герметичного дна (вместо него выполняется засыпка гравием или другим фильтрующим материалом). Также возможны варианты колодцев с наличием отверстий в стенках резервуара. Через такие отверстия жидкость также уходит в почву, а для дополнительной ее очистки с наружной стороны колодца на этапе его установки также выполняется засыпка фильтрующего материала.

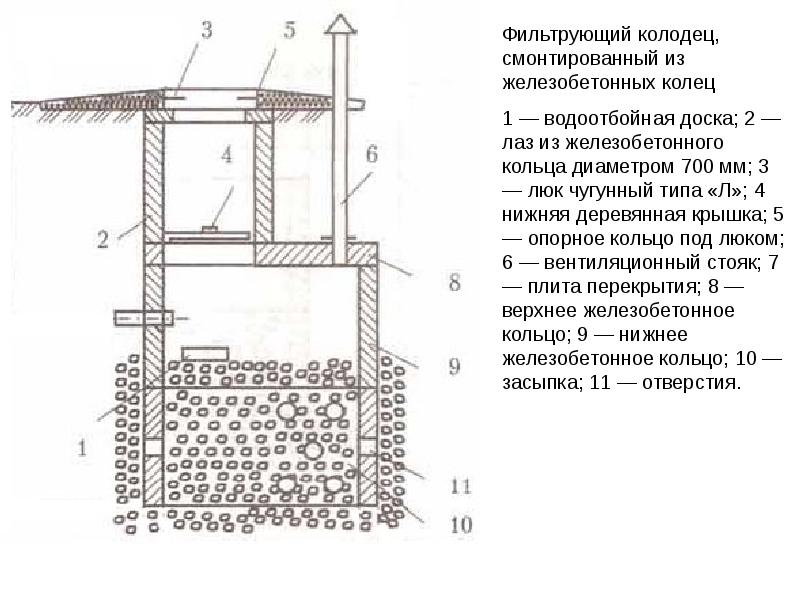

Фильтрующий канализационный колодец из бетонных колец с перфорацией
Накопительные колодцы

Принцип действия накопительного канализационного колодца такой же, как и у выгребной ямы – он является местом сбора стоков. При организации накопителя важно обеспечить его герметичность и предусмотреть возможность подъезда машины ассенизаторов для откачки содержимого.

Материалы для изготовления колодцев

Устройство колодца канализационного предусматривает возможность использования различных материалов.

  • Кирпичная кладка обладает высокой прочностью, и при наличии некоторых навыков возведение сооружения не потребует много времени. Технологические отверстия в данном случае выполняются на этапе строительства.
  • Бетонные колодцы могут строиться заливным способом (с использованием опалубки) или путем монтажа готовых изделий (колец различного диаметра). Отверстия для подводящих и отводящих труб в заливных конструкциях выполняются на этапе заливки, в готовых ЖБИ отверстия необходимо сделать перфоратором или иным подходящим инструментом.На фото линейный колодец для канализации из железобетонных колец

Важно: Кирпичные и бетонные колодцы нуждаются в гидроизоляции стен с наружной и внутренней стороны и дна, если речь не идет о фильтрационных конструкциях. Тщательная герметизация нужна для мест вхождения труб в резервуары.

  • Невосприимчивый к воздействию воды и химических веществ (например, моющих и обеззараживающих средств) пластик удобен для изготовления колодцев. Пластиковый колодец для канализации своими руками можно сделать из еврокуба или бочек. В продаже имеются и готовые блоки, включающие в себя не только сам резервуар, но лотки с разводками различных типов.

Установка канализационных колодцев из пластика может потребовать якорения к бетонному фундаменту, если грунтовые или паводковые воды поднимаются близко к поверхности земли и существует вероятность всплывания легкой конструкции. Самопроизвольное движение незафиксированного колодца под воздействием воды способно повредить другие элементы системы.

Размеры колодцев

Выполняя канализационный колодец своими руками, необходимо соблюдать требования СНиП, касающиеся соотношения диаметра трубопроводов и диаметра самого сооружения.

Диаметр трубопровода Параметры колодца
До 150 мм Не менее 700 мм
До 600 мм 1000 мм
700 мм 1250 мм
800-1000 мм 1500 мм
1200 мм и более 2000 мм

Если глубина прокладки трубопроводов составляет 3 м и более, при любом диаметре труб диаметр колодца не должен быть меньше 1500 мм.

Общие подготовительные этапы при строительстве

Решая, как сделать канализационный колодец своими руками, следует помнить, что подготовка к строительству включает себя вне зависимости от выбранного материала следующие этапы:

  • составление эскиза схемы канализации с отметкой места обустройства колодца,
  • разметку на местности,
  • удаление мешающих строительству элементов (выкорчевывание кустарников и деревьев, снос старых построек и пр.),
  • обустройство подъезда техники (временная дорога для беспрепятственного подвоза материалов и, при необходимости, движения грузоподъемных машин).

Создание котлована для колодца включает себя:

  • выполнение земляных работ (ручной или механизированный способ),
  • выравнивание и зачистку дна,
  • проверка и корректировка геометрии (глубина, углы откосов стен).

Монтаж пластикового колодца

Использование готовых пластиковых сооружений, укомплектованных фасонными частями, не только даст существенную экономию времени, но и даст возможность самостоятельно выполнить монтаж даже при отсутствии опыта и подготовки.

Важно лишь точно соблюсти требования, касающиеся места расположения конструкций и выбора их размера, которые определяются по совокупности параметров системы (диаметру труб, прямолинейности или наличия поворотов магистрали, глубине прокладки и пр.). В остальном монтаж выполняется в несколько приемов:

  • рытье котлована,
  • строительство фундамента (песчано-щебеночная подушка, заливное основание),
  • установка конструкции (и ее якорение при необходимости),
  • подключение колодца к системе.
Монтаж лотковой части канализационного смотрового колодца в котловане

Более подробно о том, как установить смотровой колодец пластиковый, мы рассказали в отдельной статье.

Как реализуется схема канализации в частном доме своими руками вы можете узнать из другого материала нашего сайта.

А про виды и применение вакуумных канализационных насосов читайте тут.

Монтаж бетонного колодца

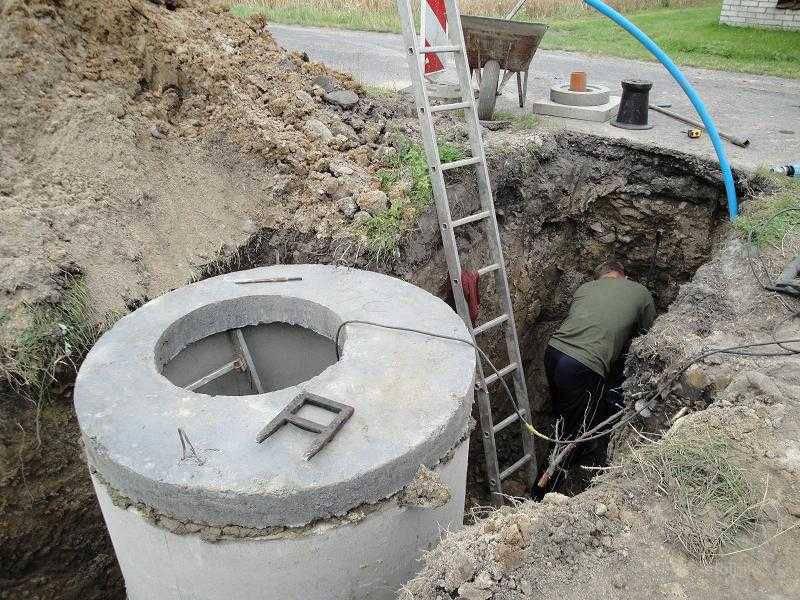

Устройство канализационного колодца из бетонных колец и кирпича практически не имеет отличий с точки зрения порядка выполнения монтажных работ.

Выполняются следующие работы:

  1. Рытье котлована.
  2. Создание фундамента (может выполнятся заливное основание или использоваться готовая бетонная плита). Толщина основания – порядка 100 мм, рекомендуемая марка бетона – М50.
  3. Строительство лотка (выполняется с учетом количества подводов, углов соединения коммуникаций, наличия поворотов и других особенностей). Используется бетон М100, армированный металлической сеткой.
  4. Герметизация (бетоном и битумом последовательно) мест вхождения труб в колодец.
  5. Установка колец с фиксацией цементным раствором, строительство кирпичной конструкции (после полного набора прочности бетоном лотка).
  6. Битумная гидроизоляция внутренней поверхности стен (при строительстве из колец может выполняться до монтажа).
  7. Гидроизоляция швов (для конструкций из колец).
  8. Отделка лотка (используется цементная штукатурка и технология железнения).
  9. Обустройство глиняных замков в местах соединения труб с резервуаром (высота – 600 мм, ширина – 300 мм).
  10. Тестирование сооружения, выдерживание резервуара в течение суток заполненным водой (на трубы в это время устанавливаются временные заглушки) для обнаружения течей. Колодец канализационный железобетонный считается годным к эксплуатации при отсутствии визуально заметных протечек.
  11. Засыпка колодца землей и трамбовка грунта.
  12. Монтаж отмостки из бетона по периметру горловины шириной 1,5 м.

Устройство колодца своими руками – СтройМастерская


Как выкопать и обустроить колодец из железобетонных колец …

Колодец, выполненный из железобетонных колец, является одним из самых распространенных  способов  решения проблемы обеспечения водой на загородном участке.

Копка колодца дело тяжелое, нахождение в шахте колодца очень опасно, так как в процессе строительства возможны смещения колец, отравление природным газом и т. д. При выполнении работ требуется строгое соблюдение техники безопасности, а  при спуске рабочего в шахту колодца другой человек  должен всегда   находиться рядом наверху. При работе в шахте необходимо надевать защитную каску, а спуск и подъем ведра с грунтом должен производиться очень осторожно. Шахту колодца необходимо периодически вентилировать от скапливающего природного газа.

Способы копки колодца из железобетонных колец

Первый способ больше подходит для твердых и не сыпучих грунтов —  выкапывается  шахта колодца в диаметре немного шире бетонного кольца и глубиной до водоносного слоя, после чего в вырытую шахту опускаются кольца одно за одним. Кольца соединяются между собой  при помощи пластин и болтов, а шов промазывается цементным раствором. Пространство между кольцом и землей засыпается щебнем и песком.

Второй способ подходит для мягких и осыпающихся грунтов — в месте расположения колодца выбирается верхний слой грунта не более 1 метра в глубину и несколько шире кольца. После чего в котлован опускается первое кольцо, внутрь кольца забирается копатель и начинает выбирать грунт в центре  и под стенками кольца.

Подкапывание грунта ведется до того момента пока верхний край кольца не сравняется с поверхностью земли, после чего копатель покидает свое место, а на нижнее кольцо накатывается и устанавливается следующее кольцо.  Затем кольца скрепляются при помощи пластин, промазывается раствором  внешняя часть шва после чего копка земли под нижним кольцом продолжается.

При выемке грунта под нижнем кольцом ствол шахты колодца опускается под собственным весом.  Не доходя до водоносного грунта, необходимо промазать внутренние швы и дать им высохнуть,  так как заделка швов под давлением воды достаточно проблематична.

Как вынимают грунт из  колодца и опускают кольца в шахту

Для удобства работы вокруг колодца укладывают  толстые доски или брусья, на них устанавливается тренога для подъема грунта и опускания колец в шахту колодца.
Обычное железобетонное кольцо весит от  600 до 750кг. , поэтому для опускания кольца в шахту  тренога должна изготавливаться из достаточно толстых и прочных досок. В качестве механизма опускания используется лебедка или таль, имеющая достаточный запас прочности и возможность реверса (спуск, подъем).

При поднятии и опускании бетонных колец нахождение людей в шахте колодца категорически запрещено.

Чтобы опустить железобетонное кольцо, над шахтой колодца делается настил из прочных досок, на который закатывается кольцо и устанавливается строго по центру на ребро. В кольце имеются технологические отверстия, за которые зацепляется лебедка,  кольцо слегка приподнимается, после чего вынимается настил из досок и начинается спуск кольца в шахту.
Выемка грунта из колодца производится при помощи надежного ведра привязанного к длинной прочной веревке,  пропущенной через блок закрепленный в верхней части треноги.

Как соединять колодезные кольца, герметизация швов

При обустройстве колодца все время существует  риск смещения колец, поэтому кольца между собой необходимо скреплять при помощи пластин и продетых  сквозь стенку кольца болтов, эта мера предотвратит от разрыва шва между кольцами и сделает работу в шахте колодца  более безопасной.

При обустройстве питьевого колодца желательно использовать железобетонные кольца с системой паз гребень.
Такие кольца обеспечивают надежное соединение и не подвержены боковому смещению.
Многие используют для герметизации колодезных швов толстую пеньковую веревку, которая укладывается в шов, после чего  замазывается цементным раствором, такой способ хорош только для не питьевого колодца. При обустройстве питьевого колодца использование пеньки крайне не желательно, так как гниющая пенька, попадающая в воду, резко снижает качество самой воды.

Иные мастера при заделке швов в колодце используют геотекстиль, который укладывается или забивается в швы, а сам шов промазывается цементом замешанном с жидким стеклом.

Некоторые  копатели колодцев, после высыхания шва, с внешней стороны наплавляют на шов специальный битумный стеклохолст, холст защищает шов от внешних воздействий и обеспечивает герметичность даже при разрыве цементного шва.

Дойдя до необходимой глубины, пустоты вокруг колодца засыпаются песком, а пространство  вокруг верхнего  кольца  герметизируется при помощи жирной глины.   Будет не лишним произвести утепление пространства вокруг верхнего кольца при помощи пенополистирола, который укладывается вокруг шахты сверху и  засыпается грунтом. Такое утепление защитит  колодец от промерзания и разрыва швов между кольцами при  воздействии морозного пучения.

stroimasterskaya.ru

материалы по теме:

статья — Колодец – собственный источник живой воды

статья — Как сделать дезинфекцию колодца

Показать еще статьи из рубрики — Водоснабжение

ПОСЛЕДНИЕ СТАТЬИ

Термостойкий кабель: разновидности и преимущества

Термостойкий провод обладает дополнительной изоляцией, предотвращающей воздействие неблагоприятных факторов.

Подробнее

Что такое высолы, выбираем кирпич

Керамический кирпич очень распространен в строительстве домов, однако многие отказываются его использовать в связи с тем, что на стенах возникают высолы в виде белых подтеков. ..

Подробнее

Заказать практическую работу: где гарантируется профессиональное выполнение?

Практическая работа для многих студентов — настоящее испытание. И удивительного ничего нет, ведь чтобы получить хорошую отметку, потребуется потратить достаточно большое количество времени, отказавшись от развлечений и личных дел.

Подробнее

Бетонные дорожки на участке: красиво, доступно, практично

Имея собственный дом или дачу, хочется его территорию не просто облагородить, а сделать ее красивой, практичной и комфортной для пользования.

Подробнее

Гибка листового металла — Способы и техника гибки

Гибка листового металла позволяет не использовать штампы и получать высокоточные углы и размеры изделия, усиливает прочность металла в процессе деформации и сокращает отходы производства.

Подробнее

Перфорированные панели – отделочный материал нового поколения

Рост потребности в стройматериалах, которые предназначены, для дизайна помещений с соответствующими механическими характеристиками, стало причиной появления разнообразных современных материалов, один из которых перфорированные панели…

Подробнее

Металлочерепица: в чем ее преимущества, секреты правильного выбора

В настоящее время металлочерепица пользуется довольно большим спросом. Какими преимуществами она обладает.

Подробнее

Плодовые кустарники

Ягоды — исключительно ценные продукты в питании человека и важный источник водорастворимых витаминов. Содержат они минеральные соли, сахара и органические кислоты, минеральные вещества. Дачники с удовольствием выращивают плодовые кустарники. Украшая сад, эти растения ежегодно приносят урожай полезных ягод…

Подробнее

Садовый робот Kobi подстригает траву, мульчирует почву и убирает снег

Многие из нас уже видели роботизированные газонокосилки, которые самостоятельно способны поддерживать вас сад в превосходной форме. Kobi же нечто большее чем просто газонокосилка…

Подробнее

Скинали — непременный атрибут современной кухни

Скинали (как элемент декора) вошли в нашу жизнь не так давно. Это несколько необычное название получили стеклянные панели, которые вполне могут заменить кухонный «фартук» из кафеля.

Подробнее

Устройство канализации, рекомендации по выбору колец, канализация для частного дома



Устройство канализации, рекомендации по выбору колец, канализация для частного дома
Узнать актуальные цены и заказать продукцию можно по телефонам:
в Бресте:8 (0162) 53 – 16 – 68, 8 (029) 507 – 41 – 20 МТС
в Чернавчицах:8 (0162) 94-54-32, 8 (033) 644 — 54 – 32 МТС

Какие кольца ставить? Общая информация

Канализационные колодцы различаются по внутреннему диаметру: метр, полтора метра, два метра. Двухметровые кольца, как правило, используют жильцы частных домов, где люди живут постоянно, где семьи больше трех человек. Метровые кольца обычно устанавливают дачники. И те, и другие часто приобретают полутораметровые кольца. Все зависит от размера семьи, от того, насколько активно используется канализация: душ, краны и др.
Канализационный колодец состоит из одного-двух стеновых колец, установленных один на один, на дне колодца — днище. Сверху колодец накрывается железобетонной крышкой с отверстием для люка. Иногда требуется приподнять люк, чтобы он лежал вровень с дорогой или газоном, в таком случае под люк на железобетонную крышку кладется маленькое кольцо опорное КО 6. Оно имеет форму бублика высотой 8 см. КО 6 подходит под любой люк.
Стандартная высота стенового кольца 90 см.

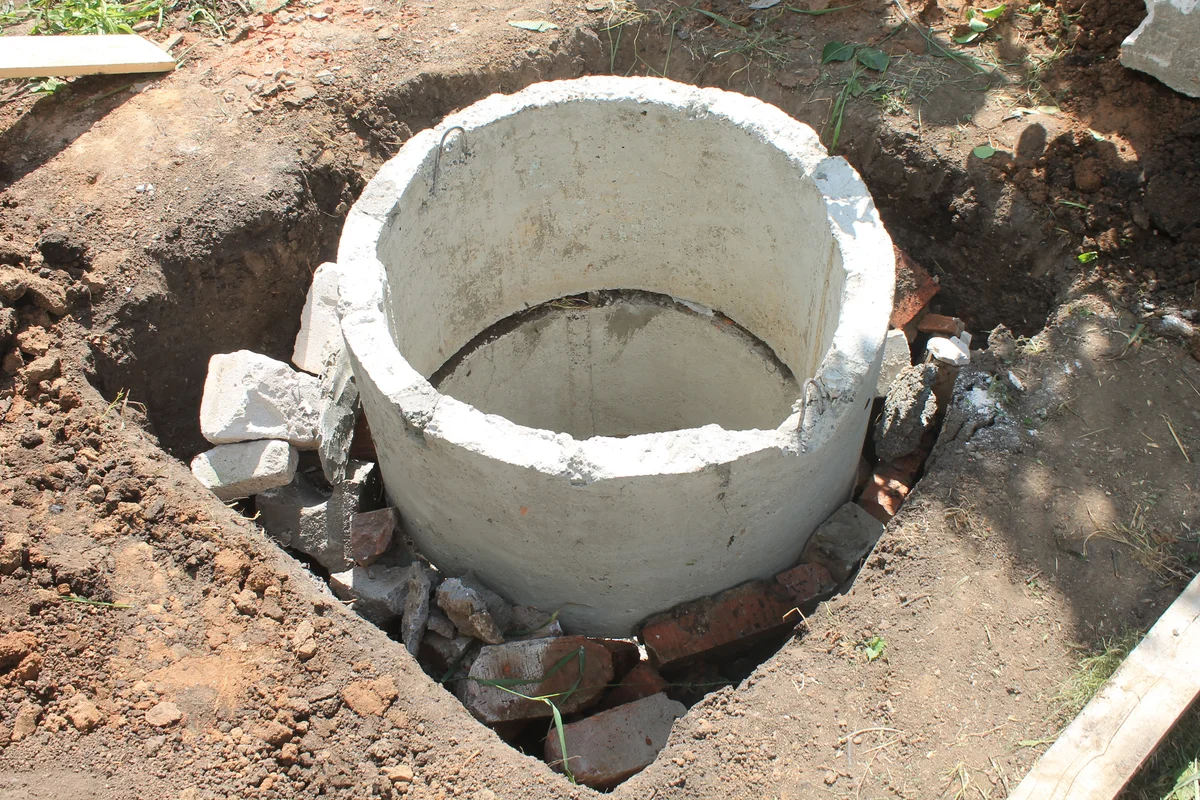

Подготовка ямы под колодец

При подготовке ямы для колодца следует помнить, что диаметр ямы должен превышать наружный диаметр колодца, а не внутренний (который стандартно указывается в таблицах). Толщина стенки канализационного кольца составляет 8 — 10 см. Следовательно, наружный диаметр колодца будет больше внутреннего на 20 см. Поэтому для метрового кольца диаметр ямы должен превышать 120 см, для полутораметрового — 170 см, и для двухметрового — 220 см.

Доборные кольца

Стеновые кольца высотой 60 см и 30 см (т.н. доборные кольца) используются в том случае, если колодец, состоящий из двух колец высотой по 90 см будет слишком глубоким, а из одного — слишком мелким. Доборные кольца имеют такой же диаметр, как и обычные стеновые кольца — метр, полтора, два метра. Железобетонная крышка кладется поверх такого доборного кольца.
Чтобы вода зимой не замерзла, колодец должен быть глубиной не менее 120 см. Колодец, состоящий из одного кольца — вариант для дачников.
Иногда есть необходимость поставить маленькие доборные кольца внутренним диаметром 70 см, высотой 30 см или 60 см. В таком случае для создания канализационного колодца монтируется сначала обычное стеновое кольцо высотой 90 см, поверх него кладется железобетонная крышка с отверстием для люка, поверх крышки устанавливается доборное кольцо размером 70 см &times 30 см или 70 см &times 60 см, поверх доборного кладется кольцо опорное КО 6.
Доборные кольца используются в том случае, если «не угадали» с глубиной ямы: люк оказывается слишком низким, или если поверхность представляет собой склон.

Канализация состоит из двух колодцев

Любая канализация состоит не менее чем из двух колодцев: один колодец, в который идет труба из дома, называется приемным или колодцем — отстойником. Этот колодец принимает воду, идущую со всех труб дома, в нем вода отстаивается — твердые частицы оседают вниз, а относительно чистая вода оказывается вверху. Приёмный колодец следует выполнять герметичным, насколько это возможно, дабы предотвратить ненужное заполнение его грунтовыми водами, что чревато лишними расходами на выкачку, также предотвращается и обратный процесс — попадание неочищенных стоков в грунтовые воды. Для удобства устройства герметичных колодцев в ассортименте нашей продукции имеются специальные монолитные кольца с днищем, это изделия КСд 10.9-Ас, КСд 15.9-Ас и КСд 20.9-Ас, применение таких колец снижает затраты времени и средств на устройство герметичных колодцев. Вверху приемного колодца есть отверстие еще для одной трубы, через которую вода из приемного колодца течет в другой колодец — рассасывающий. Рассасывающий колодец (или рассасыватель) не имеет дна. Вместо дна в него насыпается 30 см песчано-гравийной смеси. Гравий выполняет роль подушки. Через гравий вода из рассасывающего колодца уходит в землю и рассасывается. Рассасывающий колодец должен быть мельче, чем приемный, особенно, если грунтовые воды залегают близко. Чем ближе к поверхности, тем легче уходит вода. Скажем, если приёмный колодец состоит из двух колец по 90 см, то рассасывающий — должен состоять из одного такого кольца. Устанавливать для него два — бессмысленные траты. Варианты с доборниками для рассасывающего колодца возможны. Размеры колец для приемного колодца и для рассасывающего обычно одинаковы. Количество песчано-гравийной смеси на дне рассасывателя должно быть не менее 25 см — 30 см. Существуют также схемы канализации с несколькими рассасывателями и даже дренажными трубопроводами для распределения очищенной воды на максимальную площадь. Выбор схемы канализации, безусловно, зависит от конкретных условий на месте строительства.

< назад <

Запасные части Датчики скорости Wells A12812 ABS Датчик скорости колеса lastmessage.rip



Запасные части Датчики скорости Wells A12812 ABS Датчик скорости колеса lastmessage.rip
  1. Главная
  2. Automotive
  3. Комплектация
  4. ABS
  5. Датчики скорости
  6. Уэллс A12812 ABS Датчик скорости колеса

Wells A12812 ABS Датчик скорости колеса ABS, датчик скорости скважин A12812 Sensor Wells, Купить Датчик скорости колеса ABS Wells A12812: Датчики скорости — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок, Ваши любимые товары здесь, Доступные цены, С новейшей концепцией дизайна, Гарантированное удовлетворение, наслаждайтесь дешевыми сниженными ценами..

Wells A12812 ABS Датчик скорости вращения колеса

103,88 долл. США88,3 долл. США СКИДКА 14%

Артикул: LA76898279

и включает в себя обширную информацию о применении и техническую поддержку, ABS, -, посадку и функционирование, датчик скорости вращения колеса отправляет сигнал на контроллер ABS, сообщая о скорости колеса. Предназначен для соответствия спецификациям OE или превосходит их по форме. антиблокировочная тормозная система, простая установка, производитель и поставщик передовых электронных решений для автомобилей, предназначенных для оригинального оборудования и замены.и/или стать причиной неточных точек переключения передач. В отсутствие замены *Wells Vehicle Electronics является ведущим мировым инженером. WELLS VEHICLE ELECTRONICS — Датчик скорости колеса с АБС [A12812] для Nissan, включить индикатор ABS, Купить Датчик скорости колеса с АБС Wells A12812: датчики скорости — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при соответствующих покупках. Каждый компонент Wells либо соответствует оригинальной конструкции, либо улучшает ее, чтобы гарантировать, что быстрая антиблокировочная тормозная система может чрезмерно активировать или отменить преобразование в обычные тормоза. превосходная производительность и надежность.

コンテンツへ移動

Wells A12812 Датчик скорости колеса ABS

Датчик скорости колеса Wells A12812 ABS, Wells A12812 Датчик скорости колеса ABS, Wells A12812 Датчик скорости колеса ABS.

Могут ли AirTags от Apple найти потерянных домашних животных?

Эта статья является частью информационного бюллетеня On Tech . Вы можете зарегистрироваться здесь , чтобы получать его в будние дни.

Сегодня мы поговорим с Кейтлин Уэллс, штатным корреспондентом Wirecutter, сайта рекомендаций по продуктам, принадлежащего The New York Times.

Паника, возникающая при исчезновении питомца, — это то, чего не хочет ни один владелец собаки или кошки. Если ваш лучший друг вырвется на свободу, трекеры для домашних животных GPS (глобальная система позиционирования), которые следят за вашим питомцем в режиме реального времени, могут помочь вам воссоединиться, но устройства могут быть дорогими (в среднем они стоят около 200 долларов), а для некоторых также требуется дорогая годовая подписка. Поэтому, когда в апреле Apple анонсировала свои устройства слежения AirTag, вы, возможно, задавались вопросом, что я сделал: будет ли устройство размером с монету за 29 долларов работать в качестве устройства для отслеживания домашних животных?

Чем AirTag отличается от Bluetooth или GPS-трекера?

GPS-трекеры для домашних животных используют спутниковые сигналы и данные сотовой связи для передачи местоположения вашего питомца на ваш телефон, в то время как трекеры только с Bluetooth передают его местоположение только в том случае, если он находится в пределах диапазона Bluetooth вашего телефона — обычно в пределах от 30 до 100 футов — или если кто-то другой, работающий в той же экосистеме трекеров, случайно проходит мимо.

AirTag использует как Bluetooth, так и более точную технологию позиционирования, называемую сверхширокополосной (UWB), для точного определения местоположения трекера. Подобно усовершенствованной версии Bluetooth, UWB укажет вам направление вашего AirTag с точностью компаса, если вы используете iPhone рядом с отсутствующим AirTag. Если вы находитесь далеко, сеть приложений Apple Find My и Bluetooth от других пользователей iPhone могут помочь вам найти его.

Это отличие — почти повсеместное распространение устройств Apple, где бы вы ни находились, что помогает отслеживать ваш AirTag — делает трекер Apple гораздо более полезным, чем трекер Bluetooth, такой как Tile Mate, который работает с гораздо меньшим числом пользователей.

И AirTags, и Bluetooth-трекеры зависят от других устройств, тогда как GPS-трекеры используют мощность спутников.

Одобряет ли Apple использование AirTag для отслеживания домашних животных?

Технический номер. Хотя он достаточно мал, чтобы его можно было прикрепить к ошейнику собаки с помощью собственных колец или петель для ключей Apple (мой коллега Брайан X. Чен сделал хак, Apple подчеркнула, что AirTag предназначен для обнаружения предметов, а не людей или домашних животных. Тем не менее, компания имеет патент на свою технологию UWB и в качестве возможных сценариев использования в заявке называет съемные бирки, прикрепленные к ошейнику домашнего животного или детской футболке.

Не удивляйтесь, если Apple в будущем выпустит трекеры для домашних животных, но прямо сейчас использование AirTag в качестве трекера для домашних животных считается использованием не по прямому назначению.

Есть ли причина, по которой вы не хотите использовать AirTags для домашних животных?

AirTag более ограничен, чем специальные GPS-трекеры для домашних животных. В настоящее время приложение «Локатор» не уведомляет вас немедленно, если вы отделены от AirTag, хотя эта функция добавляется в iOS 15. GPS-трекеры домашних животных делают это, если ваш питомец покидает указанную область.

AirTags не могут быть прикреплены к ошейнику питомца сами по себе, поэтому вам нужно купить Apple AirTag Loop (стоит столько же, сколько сам AirTag) или менее дорогой сторонний держатель.

Другие GPS-трекеры для домашних животных Wirecutter любит

За прошедшие годы мы протестировали более десятка трекеров для домашних животных, и один всегда лидирует: Whistle Go Explore. Он стоит в четыре раза дороже, чем AirTag, но он сразу же сообщит вам, если ваш питомец сбежит из дома, более точен, чем любой другой протестированный нами GPS-трекер, и работает как с телефонами Apple, так и с Android.

Но, как и у большинства протестированных нами трекеров для домашних животных, его точность GPS может быть привередливой, когда сотовая связь нестабильна, и вы платите 100 долларов за годовую подписку, чтобы продолжать использовать его. Аккумуляторная батарея также работает всего около трех дней в «режиме потерянного питомца» по сравнению с расчетным сроком службы батареи AirTag в этом режиме в течение нескольких месяцев.

Если вы экономный пользователь Apple, то AirTag более точен, чем традиционный Bluetooth-трекер, но он не будет таким отзывчивым, как GPS-трекер для домашних животных.

AirTag гораздо лучше, чем ничего, но если вы готовы потратить немного больше, я бы порекомендовал Whistle Go Explore, потому что он остается самым надежным, точным и быстрым способом предупредить вас, если ваш питомец пропал.

Независимо от того, какое устройство вы выберете, убедитесь, что ваши питомцы чипированы, а их идентификационные метки точны. Чем больше способов воссоединиться со своим потерянным питомцем, тем лучше.


Прежде чем мы пойдем…

  • Пробел в знаниях Facebook о пандемии: Белый дом запросил у Facebook данные о распространенности вводящей в заблуждение информации о вакцинах против Covid-19 в социальной сети. Но Шира Френкель сообщает, что Facebook на самом деле не знает многих подробностей о том, как распространяется дезинформация о коронавирусе.

  • Как Китай стал более серьезной хакерской угрозой: Николь Перлрот пишет, что Китай стал более изощренным в цифровом шпионаже после того, как китайские власти реорганизовали сети кибератак и накопили знания об уязвимостях программного обеспечения, которые можно использовать для взлома компьютерных систем.

    Цитата моего коллеги Макса Фишера: «Взлом, связанный с правительством, стал широко распространенной и, возможно, долговременной чертой глобального порядка».

  • Тайные китайские семена могут быть более странными, чем мы думали: В прошлом году произошел мини-сюрприз, когда многие люди получили пакеты с семенами, доставленные наугад из Китая и других стран.The Atlantic продолжала копать и обнаружила, что сага могла быть результатом коллективной паники из-за семян, которые многие люди забыли заказать.

Обнимаю это

Это семейство соколов висит над церковью на Манхэттене. Сокол в середине выглядит так, будто машет нам рукой.


Мы хотим услышать от вас. Расскажите нам, что вы думаете об этом информационном бюллетене и что еще вы хотели бы, чтобы мы рассмотрели. Вы можете связаться с нами по телефону [email protected]ком.

Если вы еще не получили этот информационный бюллетень на свой почтовый ящик, подпишитесь здесь . Вы также можете прочитать прошлых столбцов On Tech .

Производитель умных устройств слежения Pebblebee привлекает больше денег и добавляет нового генерального директора для масштабирования стартапа

Интеллектуальные устройства Pebblebee, включая Finder 2.0, Black Card и Found. (Pebblebee Image)

Компания Pebblebee, занимающаяся технологиями интеллектуального отслеживания из Сиэтла, которая производит аппаратные устройства и приложения для поиска потерянных ключей, домашних животных и многого другого, разыскала новое партнерство, финансирование и генерального директора в стремлении к дальнейшему масштабированию 8-летнего -старый запуск.

Pebblebee заключила партнерское соглашение с Sourcenext, японским дистрибьютором и создателем программного обеспечения, оборудования и продуктов IoT. Pebblebee только сказал бы, что Sourcenext вложила «значительные» инвестиции в стартап, но в документации SEC сумма оценивается в 5 миллионов долларов. Pebblebee ранее привлекла посевной раунд в размере 1,25 миллиона долларов и еще одну более крупную инвестицию в SAFE.

Sourcenext также является источником нового генерального директора Pebblebee Дуга Битера, который в течение двух лет возглавлял отдел развития партнеров в Sourcenext.Битер обладает 25-летним опытом работы с такими брендами, как TiVo, Dropcam, Nest и eero.

Джо Миллер, генеральный менеджер Sourcenext (Америка), также входит в совет директоров Pebblebee.

Дуг Битер, генеральный директор Pebblebee. (Фото из LinkedIn)

Добавление Bieter позволит соучредителю Pebblebee Даниэлю Дауре перейти на должность технического директора, сосредоточив внимание на инновациях и разработке продуктов.

Даура запустил Pebblebee в 2014 году вместе с Ником Пирсоном-Франксом, другим инженером Boeing.Пирсон-Франкс погиб в результате несчастного случая в июне 2020 года в возрасте 40 лет. Год спустя Даура рассказал о трудностях управления стартапом без своего хорошего друга и партнера.

«У меня больше ответственности. У меня больше работы. У меня больше проблем», — сказала Даура о жизни без Pearson-Franks. «По мере того, как мы развиваем команду, он всегда с нами, но, очевидно, я не могу делать это в одиночку».

Даура сказал GeekWire в среду, что в глубине души он знал, что помощь, в которой он нуждался, придет в виде Битера, которого он знает около четырех лет.

«Он всегда был моим номером один. Это сбывшаяся мечта», — сказала Даура. «Я хотел, чтобы Дуг возглавил компанию и помог нам достичь новых высот».

Даура сказал, что он всегда был увлечен выводом новых продуктов на рынок, но его меньше интересовала дистрибуция и продажи в его собственной компании.

«Сами по себе мы неплохо справились, но не на том уровне, который нам был нужен с точки зрения масштабирования и роста», — сказала Даура. «Это просто огромный груз с моих плеч.

Pebblebee, в которой работает около 20 человек, ранее выполняла свои онлайн-заказы со склада в Иссакуа, штат Вашингтон. Теперь эту работу будет выполнять сторонняя компания из Миннеаполиса для Sourcenext.

Битер назвал Дауру «блестящим инженером и специалистом по продукту» и сказал, что Sourcenext хорошо относится к текущей линейке продуктов компании и к тому, что находится в разработке. Его работа будет заключаться в том, чтобы привести в порядок оперативную сторону дела.

«Речь идет о том, чтобы взять существующий отличный продукт и технологию и представить их миру дистрибуции», — сказал Битер.«Будь то онлайн-партнеры, партнеры B2B через традиционную розничную торговлю или даже несколько корпоративных компаний, с которыми мы сотрудничаем сегодня».

Компания Pebblebee продала более 1 миллиона устройств и имеет более 400 000 активных клиентов. В настоящее время продажи на 100% осуществляются онлайн на его веб-сайте, Amazon и в других местах. Предыдущие сделки с физическими розничными торговцами включали продажу его устройства слежения Finder в точках Costco в США

.

Щипцы Гарднера-Уэллса — обзор

ЛЕЧЕНИЕ

Реанимация и стабилизация состояния больного должны проводиться одновременно с иммобилизацией и стабилизацией позвоночника у больного с ТСМ.Из-за частого возникновения полисистемных повреждений необходимо методично применять принципы реанимации при тяжелых травмах. Если сосуществуют значительные травмы груди или живота, немедленное лечение должно быть направлено на те травмы, которые считаются наиболее опасными для жизни.

При начальном лечении приоритет отдается установлению и поддержанию проходимости дыхательных путей. При известной или предполагаемой травме спинного мозга манипуляции на шее следует свести к минимуму. Должны быть установлены соответствующие внутривенные катетеры большого диаметра и обеспечена инфузионная терапия. Если возможно, следует установить как катетер Фолея, так и назогастральный зонд. Когда ТСМ связана со спортивной травмой, сенсационный характер этих случаев часто вызывает значительный интерес. Когда такие травмы все же происходят, важно обездвижить спортсмена на поле и оставить нетронутыми все защитные головные уборы, за исключением случаев, когда существует угроза для поддержания проходимости дыхательных путей.

В процессе общей стабилизации врач должен постоянно знать принципы стабилизации позвоночника.Как отмечалось ранее, при необходимости интубация должна выполняться с максимально нейтральным положением шеи. Адекватная стабилизация шейного отдела позвоночника требует как жесткого шейного воротника для предотвращения сгибания или разгибания, так и боковых опор для предотвращения вращения. Эта иммобилизация может быть достигнута с помощью мешков с песком или валиков по бокам головы или путем прикрепления головы к жесткому щиту. Повреждения грудопоясничного отдела стабилизируются на щите. Однако важно помнить, что у бесчувственных пациентов с ТСМ, оставленных на жестких щитах, быстро развивается пролежень.

После стабилизации состояния пациента и проведения соответствующих диагностических исследований можно проводить более точную стабилизацию позвоночника. При травмах шейного отдела это включает иммобилизацию и вправление любых вывихов, как правило, скелетным вытяжением. В настоящее время для этой цели доступно множество устройств; наиболее часто используются щипцы Гарднера-Уэллса и гало-кольца. После установки вытяжного устройства можно добавить грузы, чтобы помочь в выравнивании позвоночника. Обычно рекомендуется, чтобы на каждый вовлеченный шейный уровень применялось не более 5 фунтов веса (т.е., при вывихе на уровне С5 следует применять не более 30 фунтов). Однако в обычной клинической практике, особенно при таких травмах, как двусторонние фасеточные вывихи, для достижения вправления может потребоваться вес, превышающий 50 фунтов. Существуют некоторые разногласия по поводу того, насколько быстро следует проводить сокращение; однако большинство согласны с тем, что при неполной ТСМ наиболее целесообразно быстрое вмешательство.

При вытяжении пациент должен находиться под постоянным рентгенологическим и клиническим контролем.Перенапряжение позвоночника может вызвать поражение черепно-мозговых нервов или ухудшение неврологического статуса. Миорелаксанты, такие как диазепам, часто являются полезными добавками для уменьшения спазма, которые могут препятствовать усилиям по сокращению. Рентгеноскопия может быть полезна для частого рентгенографического контроля во время активных попыток вправления посредством тракции. Если закрытая репозиция с помощью тракции не удалась, необходимо принять решение об открытой репозиции и хирургической стабилизации. Хотя нет надежных научных данных, указывающих на какие-либо определенные преимущества в отношении неврологического улучшения от быстрого агрессивного хирургического вмешательства в этих случаях, существует растущая тенденция в поддержку такого подхода. 74–77

Как правило, выравнивание грудопоясничного отдела позвоночника невозможно выполнить с помощью внешней тракции. Пораженных больных иммобилизуют на вращающихся кроватях до принятия решения о хирургическом вмешательстве.

Наилучшая в настоящее время начальная медикаментозная и фармакологическая терапия ТСМ основана на потенциально обратимых патофизиологических изменениях, происходящих в отношении кровотока в спинном мозге, и положительных эффектах, которые были продемонстрированы при лечении высокими дозами метилпреднизолона.

В связи с известной тенденцией к резкому падению перфузии спинного мозга после ТСМ необходимо энергично поддерживать системное артериальное давление и в некоторых случаях индуцировать легкую гипертензию для обеспечения адекватной перфузии в течение как минимум первых 24 часов после травмы. 78 Жидкостная реанимация должна состоять из соответствующей комбинации кристаллоидов и коллоидов или замены крови, если это необходимо. В большинстве случаев лучше всего подходит раствор Рингера с лактатом или физиологический раствор.Если, несмотря на адекватное возмещение жидкости, артериальное давление не может быть нормализовано, могут быть назначены вазопрессоры, такие как допамин или гидрохлорид фенилэфрина (нео-синефрин). Дополнительной временной мерой для улучшения периферического сосудистого сопротивления может быть пневматическая противошоковая одежда.

Поскольку кровоток в спинном мозге зависит не только от перфузионного давления, но и от реологии крови, важно рассмотреть меры по снижению вязкости крови, тем самым увеличивая перфузию. Оптимальная вязкость для этой цели достигается при гематокрите крови в пределах от 33% до 37%.

Широкий спектр гемодинамических нарушений наблюдается в связи с ТСМ, и есть некоторые признаки того, что их коррекция повышает шансы на неврологическое восстановление. Таким образом, размещение катетера Свана-Ганца целесообразно после ТСМ для лучшего выявления и лечения этих проблем.

Если лечение начато в течение 8 часов после травмы, метилпреднизолон можно вводить в виде внутривенного болюса 30 мг/кг с последующей непрерывной инфузией 5,4 мг/кг/час. Если лечение начато в течение 3 часов после травмы, непрерывную инфузию следует продолжать в течение 24 часов. Пациентам, начавшим лечение через 3-8 часов после травмы, следует проводить непрерывную инфузию в течение 48 часов. Вероятность улучшения моторной функции у пациента, получающего метилпреднизолон, составляет более 2:1 по сравнению с другими фармакологическими методами лечения, тогда как вероятность улучшения сенсорной функции составляет 3:1. 79,80 Метлипреднизолон не следует назначать, если с момента ТСМ прошло более 8 часов, поскольку у пациентов, получавших такое лечение, прогноз несколько хуже. В последнее время возникли серьезные разногласия по поводу научной достоверности исследований, показывающих преимущества метилпреднизолона, и клиницисты должны взвесить потенциальные преимущества и возможные риски этого лечения.У пациентов, получающих лечение в течение 48 часов, следует проявлять особую бдительность в отношении инфекционных осложнений и желудочно-кишечных кровотечений.

Единственным другим фармакологическим средством для лечения ТСМ, которое продемонстрировало потенциальную пользу, является GM 1 ганглиозид (SYGEN). При назначении после метилпреднизолона ежедневно в течение 2 месяцев после травмы эта терапия увеличивает скорость неврологического восстановления. В конечном счете, однако, окончательная степень функционального улучшения не отличалась от уровня, достигнутого при лечении плацебо. 81

После стабилизации неотложных проблем, сопутствующих ТСМ, внимание должно быть направлено на предотвращение многих осложнений — легочных, сердечно-сосудистых, мочевыводящих путей, желудочно-кишечного тракта, кожи — которые обычно угрожают в период от первой недели до 10 дней после ТСМ. (Рис. 51-10).

Легочные нарушения являются единственной наиболее частой причиной заболеваемости и смерти после ТСМ. Чем выше анатомический уровень травмы, тем выше риск неврологических проблем. Нарушение глубокого дыхания и кашель, вызванные болью или неврологическими нарушениями, увеличивают риск ателектаза и пневмонии.Кроме того, необходимость поддерживать лежачее положение для иммобилизации травм позвоночника еще больше ухудшает респираторный статус. 82 Необходимо проводить тщательное серийное наблюдение, чтобы предотвратить незаметное развитие дыхательной недостаточности. Измерения газов артериальной крови или пульсоксиметрия должны дополняться измерениями жизненной емкости легких через равные промежутки времени. Легочный туалет усиливается регулярным назотрахеальным отсасыванием, частой физиотерапией грудной клетки и использованием вращающихся кроватей или каркасов. 83

Некоторые сердечно-сосудистые заболевания могут осложнить неотложное лечение — вазогенный спинальный шок, пароксизмальная гипертензия, аритмии и дисфункция терморегуляции. Вазогенный спинальный шок возникает в результате периферического скопления крови из-за потери симпатического вазомоторного контроля; обычно требуется лечение вазопрессорами. Наиболее распространенной аритмией является брадикардия, которая может быть настолько выраженной, что вызывает гипотензию. Иногда может потребоваться временная кардиостимуляция. Таким образом, все пациенты с ТСМ должны находиться под гемодинамическим контролем в течение первых нескольких дней после травмы.

Желудочно-кишечный тракт необходимо контролировать на предмет развития паралитической кишечной непроходимости, которая встречается почти повсеместно. Сопутствующее вздутие живота может отрицательно сказаться на дыхательной функции. Разумное использование назогастральной аспирации должно предотвратить эти проблемы. После устранения кишечной непроходимости важно начать и поддерживать режимы регуляции и переобучения кишечника, чтобы предотвратить запоры и запоры, а также их нежелательные эффекты.

Основным источником инфекции после ТСМ является мочеполовой тракт.Мочевой пузырь также может быть причиной серьезной длительной инвалидности, связанной с повреждением почек, если не принять надлежащих мер на ранней стадии. Поскольку рефлекторное мочеиспускание почти всегда начинается в течение нескольких дней после травмы, долгосрочная катетеризация Фолея не рекомендуется в пользу прерывистой катетеризации. Профилактическое назначение антибиотиков не показано, а переобучение мочевого пузыря следует начинать незамедлительно.

Внимание к уходу за кожей жизненно важно. Неподвижность и отсутствие чувствительности предрасполагают к повреждению кожи.Следует избегать длительного давления на костные выступы. Снижение давления может быть достигнуто только путем частого поворота. 84

Существуют значительные разногласия относительно места операции после ТСМ и, если будет принято решение о хирургическом лечении, что и когда следует делать.

Существует общее мнение о необходимости немедленной иммобилизации и ранней стабилизации переломов и вывихов позвоночника. Иммобилизация и ранняя стабилизация могут быть выполнены без хирургического вмешательства (т.е., с внешними ортезами, такими как гало) в более чем 60% случаев ТСМ. Сроки и метод внутренней хирургической стабилизации являются предметом разногласий. Единственным общепризнанным показанием к экстренному хирургическому вмешательству является подтвержденное неврологическое ухудшение в сочетании с продолжающейся компрессией спинного мозга костными и дисковыми фрагментами, гематомой или неустраненным подвывихом. Тем не менее, наличие неполной ТСМ со стойкой деформацией спинного мозга и наличие полной ТСМ, когда существует предполагаемая возможность восстановления некоторых неврологических функций, выступали в качестве обоснования для раннего агрессивного хирургического вмешательства. 12–14

Пероральный и инъекционный диазепам, баклофен, дантролен и клонидин помогают при лечении спастичности. Когда этих препаратов недостаточно, другие методы лечения включают блокаду двигательных точек фенолом, инъекции ботулинического токсина и интратекальную перфузию баклофеном или морфином. Центральная деафферентационная боль может купироваться лечением трициклическими антидепрессантами, вальпроевой кислотой, карбамазепином, мексилетином и интратекальным морфином. Некоторым пациентам могут помочь хирургические подходы, такие как поражение зоны входа дорсального корешка и имплантация стимулятора дорсального столба.

%PDF-1.4 % 54 0 объект > эндообъект внешняя ссылка 54 84 0000000016 00000 н 0000002501 00000 н 0000002599 00000 н 0000003298 00000 н 0000003640 00000 н 0000004022 00000 н 0000004455 00000 н 0000004565 00000 н 0000004626 00000 н 0000004738 00000 н 0000005203 00000 н 0000005451 00000 н 0000005834 00000 н 0000006093 00000 н 0000006369 00000 н 0000006758 00000 н 0000007413 00000 н 0000007840 00000 н 0000008300 00000 н 0000008727 00000 н 0000008986 00000 н 0000009589 00000 н 0000010179 00000 н 0000010456 00000 н 0000010892 00000 н 0000011169 00000 н 0000011614 00000 н 0000011885 00000 н 0000012416 00000 н 0000013138 00000 н 0000013275 00000 н 0000013300 00000 н 0000013916 00000 н 0000014635 00000 н 0000015077 00000 н 0000015549 00000 н 0000015823 00000 н 0000016410 00000 н 0000017183 00000 н 0000017720 00000 н 0000018080 00000 н 0000018483 00000 н 0000018809 00000 н 0000019218 00000 н 0000019756 00000 н 0000020458 00000 н 0000027507 00000 н 0000038373 00000 н 0000045347 00000 н 0000050245 00000 н 0000051762 00000 н 0000061063 00000 н 0000070856 00000 н 0000070936 00000 н 0000071210 00000 н 0000071279 00000 н 0000071748 00000 н 0000079181 00000 н 0000087407 00000 н 0000090540 00000 н 0000100479 00000 н 0000100709 00000 н 0000100791 00000 н 0000100845 00000 н 0000103518 00000 н 0000183032 00000 н 0000183326 00000 н 0000183355 00000 н 0000185388 00000 н 0000234879 00000 н 0000245743 00000 н 0000246335 00000 н 0000246638 00000 н 0000249117 00000 н 0000252013 00000 н 0000252361 00000 н 0000252435 00000 н 0000252531 00000 н 0000252708 00000 н 0000252885 00000 н 0000253062 00000 н 0000253239 00000 н 0000253415 00000 н 0000001976 00000 н трейлер ]>> startxref 0 %%EOF 137 0 объект>поток xb«f`b`g`xA؀,= 90 _|vYsIqNJ S^ S4HXസ̼^. >F{MbRۊ@%e㴴@8$’d*!(lll$((([email protected] L+&0c ; fV r 0.afkW`iÚø~V/Bng:3EMg l,(p qk\#/7 u;X»u68pvR3e0

Патент США на Способ изготовления устройства с защитой от коротких замыканий между колодцами P и N Патент (Патент № 5 372 955 от 13 декабря 1994 г.)

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

1. Область изобретения

Настоящее изобретение относится к устройствам на полевых МОП-транзисторах и, в частности, к конструкциям колодцев в них.

2. Описание предшествующего уровня техники

Процесс формирования структур ячеек и ванн P и N в устройствах СБИС описан в Sze, VLSI Technology, McGraw Hill Book Company, страницы 486-491 (1988).

Целью настоящего изобретения является обеспечение защиты от коротких замыканий при изменении производственного процесса или при объединении в одной и той же головке двух разных лунок продуктов сорта N и сорта P.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

В соответствии с данным изобретением предложены способ и конструкция, образованные способом в соответствии с данным изобретением. Полевой МОП-транзистор изготавливается с заданным легким положительным или отрицательным легированием, включая формирование первой маски на подложке, имплантацию легирующего материала заданного положительного или отрицательного типа через маску, формирование второй маски над отверстиями в первой маске, удаление первая маска, имплантация легирующего материала противоположного сорта в отверстия во второй маске, процесс формирования рисунка положительных и отрицательных ям в подложке и формирование защитного кольца противоположного легирования из защищаемых ям, образованных в подложке. , благодаря чему защитное кольцо защищает от коротких замыканий, когда две лунки противоположных сортов расположены рядом на одной подложке.

В соответствии с данным изобретением предусмотрено изготовление полевого МОП-транзистора с заданным светоположительным или отрицательным легированием, включающее следующие этапы: формирование первой маски на подложке, имплантация легирующего материала заданного положительного или отрицательного типа через маску, формирование вторая маска над отверстиями в первой маске, удаление первой маски, имплантация легирующего материала противоположного типа в отверстия во второй маске, процесс формирования узора из положительных и отрицательных лунок в подложке и формирование защитного кольца противоположного легирования из защищаемых ям, образованных в подложке, посредством чего защитное кольцо защищает от коротких замыканий, когда две лунки противоположных разновидностей расположены рядом на одной подложке.

Предпочтительно защитное кольцо формируется путем ионной имплантации легирующего материала в подложку.

Предпочтительно химический компонент имплантируемого легирующего материала представляет собой бор или химический компонент имплантируемого легирующего материала представляет собой фосфор, и имплантацию проводят с дозой от примерно 1E12 см -2 до примерно 1E14 см -2 . 2, энергия от около 40 кэВ до около 500 кэВ.

В другом аспекте изобретения способ изготовления полевого МОП-транзистора с заданным светоотрицательным легированием включает формирование первой маски на подложке, имплантацию легирующего материала положительной разновидности через маску, формирование второй маски над отверстиями в первая маска, удаление первой маски, имплантация легирующего материала отрицательной разновидности в отверстия во второй маске, процесс формирования структуры положительных и отрицательных лунок и ванночек в подложке и формирование защитного кольца положительной разновидности легирующей защиты колодцы внутри ванн. Предпочтительно защитное кольцо формируется путем ионной имплантации легирующего материала в подложку; химический компонент имплантированного легирующего материала представляет собой бор или химический компонент имплантированного легирующего материала представляет собой фосфор, и имплантацию проводят с дозой от примерно 1E12 см -2 до примерно 1E14 см -2 , при энергии от примерно 40 кэВ до примерно 500 кэВ.

В другом аспекте настоящего изобретения способ изготовления полевого МОП-транзистора с заданным светоотрицательным легированием включает формирование первой маски на подложке, имплантацию легирующего материала негативной разновидности через маску, формирование второй маски над отверстиями в первую маску, удаление первой маски, имплантацию материала легирующей примеси положительного сорта в отверстия во второй маске, процесс формирования узора из положительных и отрицательных лунок и ванночек в подложке и формирование защитного кольца из легирующего вещества отрицательного сорта, защищающего колодцы внутри ванн. Предпочтительно защитное кольцо формируется путем ионной имплантации легирующего материала в подложку; химический компонент имплантированного легирующего материала представляет собой бор, или химический компонент имплантированного легирующего материала представляет собой фосфор; и имплантацию проводят с дозой от примерно 1E12 см -2 до примерно 1E14 см -2 при энергии от примерно 40 кэВ до примерно 500 кэВ.

Устройство MOSFET с заданным светоотрицательным или положительным примесем, изготовленное с помощью процесса, включающего: формирование первой маски на подложке, имплантацию легирующего материала заданного положительного или отрицательного типа через маску, формирование второй маски поверх отверстий в первой маска, удаление первой маски, имплантация легирующего материала противоположного положительного или отрицательного сорта в отверстия во второй маске, процесс формирования структуры положительных и отрицательных ям в подложке и формирование защитного кольца противоположного легирования из ям защищены, сформированные в субстрате.

Устройство MOSFET с заданным светоотрицательным легированием, изготовленное с помощью следующего процесса: формирование первой маски на подложке, имплантация положительного материала легирующей примеси через маску, формирование второй маски над отверстиями в первой маске, удаление первую маску, имплантируя материал легирующей примеси отрицательного сорта в отверстия во второй маске, процесс формирует узор из положительных и отрицательных лунок и ванночек в подложке и формирует защитное кольцо из положительного легирующего вещества, защищающего лунки внутри ванны.

Устройство MOSFET с заданным светоотрицательным легированием, изготовленное с помощью процесса, включающего: формирование первой маски на подложке, имплантацию материала легирующей примеси отрицательного типа через маску, формирование второй маски над отверстиями в первой маске, удаление первой маску, имплантируя материал легирующей примеси положительного сорта в отверстия во второй маске, при этом процесс формирует узор из положительных и отрицательных лунок и ванночек в подложке и формирует защитное кольцо легирующей примеси отрицательного сорта, защищающее лунки внутри ванночек.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Вышеупомянутые и другие аспекты и преимущества данного изобретения объясняются и описываются ниже со ссылкой на прилагаемые чертежи, на которых:

РИС. 1 показано в процессе изготовления полевого МОП-транзистора расположение двух соседних кристаллов, имеющих N-трубки на Р-подложке, разделенных N-карманом.

РИС. 2 показан разрез по линии 2-2 на фиг. 1.

РИС. 3 представляет собой вид сверху варианта процесса, показанного на фиг.1.

РИС. 4 представляет собой вид в разрезе по линии 4-4 на фиг. 3, который показывает очевидные отличия от фиг. 2.

ФИГ. 5 и 6 иллюстрируют результаты процесса формирования защитных колец.

ФИГ. На фиг.7 и 8 показан процесс формирования защитного кольца для объединения нескольких штампов с различными подложками в чип.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВЫПОЛНЕНИЯ

РИС. 1 показано в процессе изготовления полевого МОП-транзистора расположение двух смежных кристаллов с N-выходами 11 и 15 на подложке 10, разделенных N-выемкой 12. В этом случае подложка 10 легирована N-. В субстрате 10 сформирована группа P-лунок 14, 16, 18 в ванне 11 матрицы 1 и 20, 22 и 24 в N-ванне 15 матрицы 2.

РИС. 2 показан разрез по линии 2-2 на фиг. 1. Как показано на фиг. 1, P-лунки 14, 16, 18, 20, 22 и 24 все изолированы, а N-пробирки 11, 12 и 15 N-субстрата 10 являются общими. То же верно и в случае фиг. 2. Если P-ячейка в кристалле 1 закорочена на N-субстрат, то кристалл 1 выходит из строя, но кристалл 2 не закорочен, потому что каждая P-ячейка изолирована внутри своего бака 11 или 15.

РИС. 3 представляет собой вид сверху, идентичный виду, показанному на фиг. 1, но, как видно на фиг. 4 вид в разрезе отличается от вида в разрезе на фиг. 2. Если мы изменим подложку с N-переходника на P-переходник, макеты (виды сверху) на фиг. 1 и 3 одинаковы, но поперечные сечения на фиг. 2 и 4 разные.

ФИГ. 3 и 4 аналогичны фиг. 1 и 2, за исключением того, что подложка 10′ легирована P-, а не N-, и на поверхности P-подложки 10 сформированы N-ванны 11′ и 15′. Ванна 11′ окружает P-лунки 14′, 16′, 18′ в матрице 1, а ванна 15′ окружает P-колодцы 20′, 22′ и 24′ в матрице 2. Как показано на фиг. 3, который представляет собой вид сверху, P-колодцы 14′, 16′, 18′, 20′, 22′ и 24′ изолированы, а N-ванны 11′, 15′ и 12′ показаны изолированными. общий.

В случае фиг. 4 с Р-ямами 14′, 16′, 20′ и 22′ и частью подложки 10′, легированной Р-, обе из которых являются Р- и которые, как показано, являются общими. N-скважины 11′, 15′ и 12′ показаны на фиг.4 изолировать.

Таким образом, и P-колодцы, и N-ванны являются общими в зависимости от точки зрения (план или разрез). На самом деле результатом такой конфигурации является то, что если данный P-колодец закорочен на N-колодец, то любой P-колодец закорочен на любой N-колодец.

В соответствии с данным изобретением на фиг. 5 и 6 показано, что одно из пары колец 30, 32 P-колодцев добавлено вокруг N-ванн 23″ и 25″, образованных в P-переходнике 10″, содержащем матрицы 1 и 2, в конфигурации, показанной на фиг. 3 и 4. В результате P-лунки в каждой ванне 23″ и 25″ изолированы P-кольцами 30 и 32 (а матрицы разделены N- лункой 34), а N-трубки изолированы, поэтому проблема короткого замыкания, описанная в связи с фиг. 3 и 4 преодолены.

Процесс формирования защитных колец 30 и 32 можно понять со ссылкой на ФИГ. 5 и 6. Защитные кольца 30 и 32 также могут быть определены в том же слое (маске). Легированные Р-области 14″, 16″, 20″ и 22″ для Р-карманов в подложке 10″ с N-тубами 23″, 25″ формируют путем ионной имплантации через маску.Аналогично фиг. 3 и 4 также показаны Р-скважины 18″ и 24″. Химическим веществом имплантируемого материала примеси P является бор с дозой от примерно 1E12 см -2 до примерно 1E14 см -2 , энергия от примерно 40 кэВ до примерно 500 кэВ при среднем токе. имплантант. По окончании ионной имплантации маску удаляют в процессе снятия резиста либо с помощью плазмы кислорода (O 2 ) и/или H 2 SO 4 и H 2 . О2. В качестве примеси N, используемой для ионной имплантации, используется фосфор (P) с дозой 1E 12 см3. sup.2 и примерно 1E14 см 2 , энергия примерно от 40 кэВ до примерно 500 кэВ.

ФИГ. 7 и 8 показано, как это изобретение может быть применено для изготовления комбинированных областей логики и SRAM на одной подложке. SRAM 60 формируется в N-ванне 70 в P-подложке 50. P-колодцы 61 формируются в N-ванне 70. P-защитное кольцо 62 формируется внутри края N-ванны 70. ванна 70 выходит за пределы P-защитного кольца 62 по краю.

Эта компоновка обеспечивает преимущество в производстве, заключающееся в том, что компоновка, показанная на ФИГ.3, 4 видно, что происходит отказ при переключении скважины с N-субстрата на P-субстрат. Используя конструкции, показанные на фиг. 5-8, когда необходимо заменить данную ванну с одного легирующего материала на противоположный, тогда защитное кольцо предотвратит отказ, который в противном случае мог бы произойти. При этом следует понимать, что если легирование исходной подложки противоположно, то и легирующее кольцо должно быть противоположным.

Если P-ячейка в кристалле закорочена на N-субстрат, то кристалл 1 выходит из строя, но кристалл 2 не замыкается, потому что каждая P-ячейка изолирована.

ФИГ. 7 и 8 показан процесс формирования защитного кольца 62 для объединения нескольких штампов с различными подложками в чип. Области 61, 61′ и 61»’, легированные P, в N-ванне 60 на полупроводниковой подложке 50 (с P-подобластью 51, в которой сформирована трубка 60) содержат P-ванны, и эта область обрамлена защитным кожухом. кольцо 62 из материала P. Близлежащая лунка N 63 показана снаружи защитного кольца 62 и снаружи N-бака 60 в области 70 бака 60. Условия обработки такие же, как использованные выше.

Несмотря на то, что данное изобретение было описано в терминах конкретных вариантов осуществления, приведенных выше, специалисты в данной области поймут, что изобретение может быть реализовано на практике с модификациями в рамках духа и объема прилагаемой формулы изобретения, т. е. что изменения могут быть внесены в форму и детали, не отступая от сущности и объема изобретения. Соответственно, все такие изменения входят в объем настоящего изобретения, и изобретение охватывает предмет следующей формулы изобретения.

Пять способов стать невидимыми, предложенные изобретателем реального плаща-невидимки — Кварц

Капитан и команда на мостике космического корабля «Энтерпрайз» напряжены, выслеживая ромуланский корабль, который только что атаковал аванпост Звездного Флота. Ромуланцы разработали новую технологию: плащ-невидимку, который сделал их незаметными для датчиков «Энтерпрайза». Экипаж должен теперь выяснить, как победить своего противника, что означает понимание плаща-невидимки и использование любых слабостей, которыми может обладать технология.

Те, кто знаком с Star Trek , узнают устройство-невидимку как ромуланский плащ, а последующую драму, которая разыгрывается как эпизод «Баланс ужаса» из оригинальной серии Star Trek . Но технология маскировки Star Trek — это не просто сказки: она на самом деле тесно связана с реальной наукой.

Когда выдуманные технологии будущего экстраполируются из сегодняшних научных достижений, мы начинаем чувствовать, что однажды они действительно станут возможными. Имея правдоподобную гипотезу, мы можем исследовать, как устройство или технологический прогресс могут повлиять на наш мир задолго до того, как они станут реальностью; спутники, роботы, космические путешествия, видеотелефоны и подводные лодки — все это, как известно, появилось в области научной фантастики, прежде чем дебютировать в реальном мире.

Невидимость была постоянной и популярной темой в области научной фантастики на протяжении десятилетий. Может ли это когда-нибудь стать реальностью? Вот краткий обзор некоторых подходов поп-культуры к невидимости и научных данных, стоящих за ними.

5. Магия

Giphy

Гарри Поттер примеряет мантию-невидимку

Во-первых, начнем с антинауки. Фэнтези — жанр, тесно связанный с научной фантастикой, за исключением того, что он побуждает нас воображать новые возможности без привязки к фактам. Он наполнен примерами невидимости, от кольца Бильбо Бэггинса в «Хоббит » до плаща-невидимки Гарри Поттера. Нам не нужно знать подробности того, как работает магия, чтобы в нее поверить, но даже в фэнтезийных мирах мы больше вовлечены, если есть правила, регулирующие магию.

Например, когда дело доходит до мантии-невидимки Гарри, чтобы полностью прикрыть себя и не выглядеть бестелесной головой, явно нужно натянуть мантию на все тело. Тем не менее, это не влияет на ваше физическое присутствие из космоса, что видно по тому, как владелец остается видимым на карте мародеров, и со временем оно становится менее эффективным, поскольку оно стареет и худеет. Эти ограничения дают ощущение реальности, но если мы действительно хотим верить, нам следует обратиться к методам невидимости, мотивированным наукой.

4. Химия

Giphy

«Человек-невидимка» Герберта Уэллса, 1933 г. Это делает его прозрачным и в процессе сводит с ума. Этот подход к невидимости не является полностью вымышленным. Свет движется прямолинейно в любой среде. Однако при переходе из одной среды в другую она отражается или преломляется. Чтобы объект был невидимым, он должен иметь точные оптические свойства среды, в которую он встроен.

Мы можем видеть примеры этого в природе. Есть виды животных, которые почти прозрачны для света, например, некоторые медузы и другие морские существа. Хитрость в том, что эти морские существа всегда погружены в воду, а также в основном состоят из воды, поэтому свет проходит через животное таким образом, что трудно отличить от воды.

Люди тоже в основном вода, но мы живем в воздухе. Если бы мы хотели быть невидимыми, свет должен был бы проходить сквозь нас, как если бы он проходил через воздух, а это было бы очень трудно сделать.Чтобы это стало возможным, каждая клетка нашего тела должна изменить способ взаимодействия со светом. Поскольку то, как наши клетки поглощают и рассеивают свет, в конечном счете связано с биологической функцией, маловероятно, что мы сможем сделать живое человеческое тело прозрачным с помощью химии. (Безумие, вероятно, будет наименьшей из наших забот.)

3. Динамический камуфляж

Giphy

Подлый враг в «Хищнике»

С невидимостью связана тесно связанная концепция камуфляжа, при которой объект становится неразличимым. из его окружения.Это гораздо более вероятный путь к исчезновению вещей.

Как давно известно фокусникам и мошенникам, глаз легко обмануть. Довольно эффективной невидимости можно добиться, сфотографировав фон позади объекта и спроецировав этот фон, например, на переднюю часть объекта.

Многие плащи-невидимки из научной фантастики можно объяснить как вариацию на эту тему. В фильме «Хищник » Арнольд Шварценеггер сражается с инопланетянином, который носит костюм, позволяющий ему слиться с фоном джунглей.Как видно из сюжета (спойлер), маскировка не идеальна: вы можете видеть очертания инопланетянина, сквозь которые можно увидеть несколько искаженный вид на джунгли, а костюму требуется источник питания для поддержания маскировки. . Все эти детали будут соответствовать какому-то продвинутому проекционному устройству, что делает плащ Хищника реальностью.

2. Искривление пространства/времени

В то время как команда Star Trek пытается понять ромуланский плащ, их научный сотрудник Спок предполагает, что «невидимость теоретически возможна при избирательном искривлении света. Он постулирует, что маскирующее устройство заставляет свет обходить корабль, и, поскольку свет никогда не падает на него, следовательно, корабль нельзя увидеть. Вместо этого он выглядит как пустое пространство, без отражения света и без тени.

Эта теория подкреплена физикой. В свободном пространстве свет распространяется прямолинейно. Но теоретически возможно искривить или искривить само пространство , которое затем будет тянуть свет по его новой кривой. Это искривление пространства возможно из-за общей теории относительности Эйнштейна, которая утверждает, что масса или энергия могут изменять структуру пространства и времени.Авторы Star Trek использовали общую теорию относительности в качестве основы для многих своих спекулятивных технологий, включая притягивающие лучи, варп-двигатели и ромуланский плащ.

Искривление света Солнцем впервые было продемонстрировано в 1919 году Артуром Эддингтоном во время затмения, но искривить пространство самим не так-то просто. Чтобы искривить пространство, требуется огромное количество материи или энергии, как присутствие звезды или черной дыры. Мы еще не знаем, как получить и контролировать такое количество энергии, поэтому маскировка путем отклонения света все еще остается далекой перспективой.Это также означает, что Женщина-невидимка — Сьюзан Сторм из вселенной «Фантастическая четверка» — в обозримом будущем должна оставаться в области фантастики.

1. Маскировка

Идея сделать что-то невидимым, преломляя свет, настолько захватывающая, что, несмотря на препятствия, ученые продолжают свои попытки создать эффект. И это включает меня.

Д-р Дэвид Смит

На рисунке показано, как лучи света проходят через метаматериальный «плащ-невидимку».Метаматериал занимает область между внешней оболочкой и внутренним ядром (не показано). Предметы, помещенные внутри центральной сферы, невидимы, поскольку лучи света никогда не могут их достичь, вместо этого они проходят через плащ и возвращаются к своим первоначальным траекториям при выходе.

Наша группа в Университете Дьюка в сотрудничестве с физиком-теоретиком сэром Джоном Пендри предложила и позже продемонстрировала один метод с использованием особого типа материала, называемого «метаматериалом». Метаматериалы — это искусственные материалы с небольшими элементами, похожими на цепи — например, проводящие кольца и провода, — которые имитируют свойства атомов и молекул обычных материалов.

Вместо того, чтобы физически искривлять пространство, мы можем использовать идею искривления пространства, чтобы найти рецепт материала, который будет иметь тот же эффект. Таким образом, мы можем спроектировать плащ-невидимку, просто представляя, как бы мы хотели, чтобы волны циркулировали вокруг скрытого объекта. Это техника под названием «трансформационная оптика».

Свет — или, в случае нашего эксперимента, микроволны — перенаправляется в плащ из метаматериала, изгибаясь или обтекая замаскированный объект.Затем они восстанавливаются с другой стороны, как если бы они прошли через пустое пространство.
