Технология укладки объемной георешетки — Geospan

15 марта 2022

Объемная георешетка представляет собой сотовую конструкцию из полимерных полос, скреплённых между собой сварными высокопрочными швами в шахматном порядке.

Геоячейки выпускаются в виде складывающихся модулей, которые в сложенном (транспортном) положении имеют вид пакета прямоугольной формы, а в растянутом (рабочем) состоянии представляют собой сотовую конструкцию. Сложенное состояние пакета геоячейки характеризуется отсутствием зазоров (просветов) между её смежными полосами. Растянутое положение модуля геоячейки (модуль геоячейки, подготовленный к монтажу на грунтовую поверхность) характеризуется равенством размеров диагоналей ячеек во взаимно перпендикулярных направлениях.

Содержание

• Назначение георешетки

• Подготовительные работы и монтаж

• Заполнение ячеек

• Заключение



Назначение георешетки

Объемная георешетка применяется для укрепления склонов, противоэрозионной защиты откосов насыпей, защиты конусов мостов и оснований подтопляемых насыпей, армировании слабых оснований насыпей, а также для обустройств приусадебных участков.

Применение решетки позволяет:

• упростить работы со слабым грунтом;

• ускорить сроки строительства;

• снизить риск неравномерной просадки и морозного пучения грунта;

• продлить срок службы дорожной одежды;

• увеличить интервалы между ремонтами;

• снизить затраты на эксплуатацию.

Область применения геоячеек распространяется на:

• противоэрозионную защиту и укрепление откосов автомобильных и железных дорог, конусов мостов и путепроводов;

• армирование слабых оснований и нижних слоев основания дорожных одежд при строительстве постоянных и временных (технологических) дорог, нефтегазовых терминалов, строительных площадок;

• строительство подпорных стен, устройство откосов повышенной крутизны автомобильных дорог и площадок;

• усиление грунта верхней части рабочего слоя земляного полотна;

• укрепление сооружений поверхностного водоотвода в транспортном, гидротехническом и промышленном строительстве.

Подготовительные работы и укладка георешетки

При укладке георешетки на горизонтальную поверхность дополнительно производится подготовка основания под укладку георешетки, транспортировка и распределение по участку модулей георешетки.

При установке георешетки на горизонтальную поверхность выполняют разметку границ модулей, в продольном направлении (параллельно оси земляного полотна) устанавливают по одной стороне временные монтажные анкера.

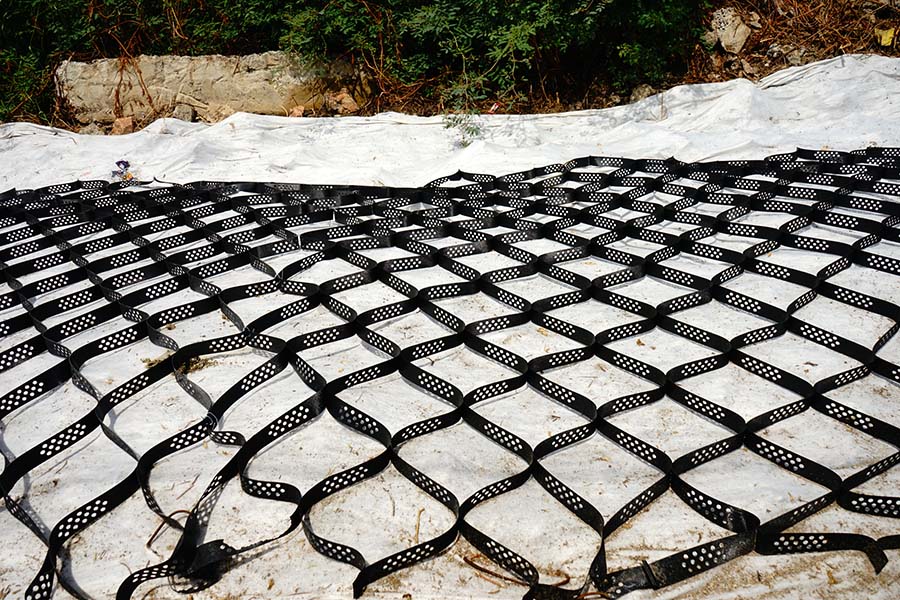

Выполнять укладку георешетки необходимо вручную. Крайние ячейки георешётки надевают на анкера, растягивают георешетку и закрепляют на противоположной стороне временными монтажными анкерами. Соседние модули так же предварительно скрепляют монтажными анкерами (установка анкеров в поперечном направлении), после чего выполняют окончательное скрепление специальными скрепками при помощи степлера. Скрепление необходимо выполнять в каждой ячейке, в нескольких местах по ее высоте, примерно через каждые 2,5 сантиметра с последующей анкеровкой. При этом контролируя параллельность сторон и соответствие геометрических размеров.

Заполнение ячеек решетки

Как правильно заполнять ячейки? Заполнение ячеек георешетки рекомендуется выполнять в два этапа:

На первом этапе крайние ячейки каждой секции заполняют вручную, после чего монтажные анкера могут быть удалены;

На втором этапе остальные ячейки заполняют по способу «от себя», перемещая материал заполнителя автопогрузчиком или разравнивая подвезенный материал бульдозером. При этом перемещение строительной техники возможно после заполнения ячеек с избытком – более 5 сантиметров над георешеткой, то есть, с созданием защитного слоя. При заполнении щебнем толщина этого слоя после уплотнения должна быть не менее 5 сантиметров и 3 сантиметра при заполнении песком. Уплотнение заполнителя выполняют, как правило, виброкатками или катками на пневмошинах.

В соответствии с проектным решением непосредственно под георешетку может быть предусмотрена укладка армирующего тканого синтетического материала (например Геоспан ТН) для усиления армогрунтовой конструкции



Заключение

Объемная георешетка – геосинтетический модульный материал, который широко применяется при дорожных, железнодорожных, берегоукреплении и других работах.

В ассортименте материалов торговой марки «Геоспан», объемная георешетка представлена маркой Геоспан ОР.

Геоспан ОР – георешетка с неперфорированными геоячейками.

Геоспан ОРП – георешетка с перфорированными геоячейками. Применяется в тех конструкциях где необходимо повышенное дренирование, повышенное трение геоячейки с заполнителем или установка тросового крепления. Перфорация имеет круглое сечение диаметром 10 миллиметров. Расстояние между центрами отверстий в каждом ряду составляет не менее 19 миллиметров. Горизонтальные ряды отверстий располагаются в шахматном порядке и разделяются от центральной линии отверстий интервалом не чем на 12 миллиметров.

Понравилась ли Вам наша статья?
Поделитесь ею с друзьями:

Хотите быть в курсе наших новостей?
Подпишитесь на нас в соц. сетях:

Монтаж объемной георешетки

Примерный расчет анкеров

для монтажа георешетки Площадь объекта, кв. м


Количество анкеров для монтажа, шт.

---

Примерный расчет длины

анкеров для монтажа
георешетки на склонах Тип почвы
ГлинаСуглинокСуспесьПесокТорф
Угол наклона
2530354045
Высота решетки, см
57.5101520

Длина анкера, см.

Георешетка является современным, высокотехнологичным материалом, устойчивым к деформациям, агрессивным воздействиям внешних факторов. При растяжении ее в рабочей плоскости формируется каркас, способный стабильно зафиксировать любой используемый наполнитель (бетон, грунт, песок). Геосинтетический материал обладает небольшим весом, что позволяет передвигать значительные по площади модули без применения специальной техники.

Эффективность применения георешетки подтверждена многочисленными исследования, испытаниями и практическим опытом. Для того чтобы этот материал реализовал себя полностью, необходимо произвести его монтаж правильно.

Перед началом работ требуется подготовить объект, необходимый комплекс предварительных мероприятий полностью зависит от задач, возлагаемых на геосинтетический материал. Обязательно в ходе подготовки учитываются условия, в которых будет эксплуатироваться георешетка.

Сферы применения материалы различны, рассмотрим специфику монтажа при проведении наиболее востребованных работ с использованием георешетки.

Применение объемной георешетки для укрепления склонов

Комплекс предварительных работ

Производится сравнение рабочего чертежа с геометрическими особенностями местности, на которой будут производиться работы. Затем осуществляется планировка откоса и при необходимости производится его уплотнение. Далее подготавливается в соответствии с проектом подошва откоса, производится рытье траншей.

Обеспечение дренажа и защита насыпи

Поверхность откоса, на котором будет производиться монтаж георешетки, покрывается нетканым текстилем.

После завершения этой работы осуществляется монтаж дренажа, производится проверка его соответствие проекту. Обязательно исследуется перед следующим этапом функциональность дренажной системы.

Монтаж модулей георешетки

Работы по монтажу георешетки необходимо производить в следующем порядке:

1. Произвести установку вдоль верхней кромки или траншеи Г-образных штифтов, выполненных из арматуры, или монтаж крепежных анкеров. Углубление производится не на всю длину крепежа. Расстояние между центрами анкеров зависит от типоразмера георешетки. Если речь идет о материале с ячейками 210х210, то необходимо производить монтаж анкеров расстоянии друг от друга на 210 мм. Для георешетки с ячейками 400х400 мм, расстояние между крепежом – 400 мм.
2. Растянуть объемную георешетку и осуществить монтаж первого ряда ячеек на анкера или Г-образные штифты.
3. Забить крепежные элементы на всю глубину в грунт.
4. Растянуть объемную георешетку в направлении вниз по склону на всю ее длину.
5. Крайние секции полностью растянутой георешетки зафиксировать к грунту с помощью анкеров или штифтов. В ряде случаев для этого можно ограничиться засыпкой крайних ячеек заполнителем.
6. Выполнить проверку всех секций георешетки на полноту их растяжения.
7. Выровнять и соединить все кромки смежных между собой секций.
8. Произвести в соответствие с технической документацией закрепление модулей георешетки, придерживаясь инструкции производителя.
9. После того, как георешетка будет полностью развернута и растянута, можно приступать к монтажу анкеров и штифтов внутри ячеек решетки. Это обеспечит дополнительную надежную фиксацию модулей к грунту. Интервалы между внутренними штифтами и анкерам соблюдать в соответствие с рекомендациями, изложенными в технической документации.
10. Распределять крепежные элементы необходимо в шахматном порядке – это обеспечит более надежный монтаж. Забивать штифты необходимо в вертикальные края через одну ячейку, а в верхнем горизонтальном крае – в каждую ячейку. Для фиксации рекомендуется использовать не менее 3-4 крепежных элементов на квадратный метр объемной георешетки.
11. Модули георешетки имеют ограниченную длину, в том случае если секции не хватает до основания откоса, то производят монтаж второго модуля. Для этого необходимо его обязательно полностью растянуть и произвести монтаж в соответствии с приведенным вше порядком, начиная с первого пункта инструкции.

Высота ячейки

Выбор высоты ячейки георешетки производится в зависимости от того, какой угол наклона имеет основание. Рекомендуются следующая высота ребра:

• 50 мм если угол откола от 0° до 10°;
• 100 мм если угол составляет от 10° до 30°;
• 150 мм при угле от 30° до 45°;
• 200 мм если угол откоса от 40° до 45°.

Технология заполнения секций георешетки

После того, как георешетка надежно закреплена на откосе всеми крепежными элементами, можно приступать к процессу ее заполнения. К этой операции можно привлекать транспортерные ленты, экскаваторы, фронтальные погрузчики или краны, оборудованные ковшом. При использовании георешетки с ячейками стандартного размера максимально допустимая высота падения заполнителя – один метр. При использовании модулей с ячейками 400х400 мм, высыпать наполнитель нужно с высоты не более 60 см.

Для того чтобы свести риск смещения георешетки во время засыпания к минимуму, необходимо осуществлять этот процесс от бровки, медленно смещаясь в направлении подошвы откоса. Плотность заполнения ячеек зависит от выбора материалы, используемого в качестве заполнителя.

Рекомендуется наполнять ячейки с избытком, так как любой сыпучий материал со временем уплотняется. При выполнении работ рекомендуется придерживаться следующих правил:

• при использовании бетона ячейки заполняются до самого верха, затем они утрамбовываются вплоть до верхней кромки. После этого операцию следует повторить.
• при использовании просеянного растительного грунта необходимо заполнить ячейки на 25-45 мм выше кромки, после этого его требуется утрамбовать.
• сыпучими минеральными зернистыми материалами ячейки наполняют выше уровня кромки на 25 мм, после чего его утрамбовывают с использованием трамбующей плиты.

По завершению работ заполнитель должен находиться на одном уровне с верхней кромкой ячейки георешетки, при наличии излишков они удаляются.

Использование георешетки для защиты трубопроводов

Комплекс подготовительных работ

Подготовительные работы начинаются с предварительной планировки, существующая насыпь из грунта при необходимости уплотняется. По ее поверхности укладывается геосинтетический нетканый материал и перекрывается геотекстилем. Полотна этих двух материалов основы свариваются между собой с помощью газовой горелки или паяльной лампы.

Монтаж георешетки

Примерный расчет скоб

для монтажа георешетки Вид георешетки
ОРМ 16.5 (160х160)ОРМ 16.7,5 (160х160)ОРМ 16.10 (160х160)ОРМ 16.15 (160х160)ОРМ 16.20 (160х160)ОРМ 22. 5 (220х220)ОРМ 22.7,5 (220х220)ОРМ 22.10 (220х220)ОРМ 22.15 (220х220)ОРМ 22.20 (220х220)ОРМ 32.5 (320х320)ОРМ 32.7,5 (320х320)ОРМ 32.10 (320х320)ОРМ 32.15 (320х320)ОРМ 32.20 (320х320)ОРМ 42.5 (420х420)ОРМ 42.7,5 (420х420)ОРМ 42.10 (420х420)ОРМ 42.15 (420х420)ОРМ 42.20 (420х420)
Площадь объекта, кв.м


Количество скоб для монтажа, шт.

После завершения подготовительного этапа производится укладка георешетки в следующем порядке:

1. Производится разметка основания.

2. Монтируются с обеих сторон основания насыпи крепежные элементы.

3. Выполняется обваловка модулей объемной георешетки.

4. Осуществляется соединение модулей в верхней части между собой. Для этого используется термостеплер, с его помощью фиксируют георешетку через каждые три секции по ширине и через 2,5 см по длине.

5. Стороны георешетки выравнивают между собой, так, чтобы ячейки, находящиеся по разные стороны обваловки совпадали между собой. После этого модули крепятся анкерами.

6. При необходимости производится дополнительный монтаж крепежных элементов для укрепления всей конструкции.

Технология заполнения георешетки

При работах по заполнению ячеек георешетки заполнителем существует риск повредить гидро и теплоизоляцию трубопровода. Чтобы этого не произошло, стоит воспользоваться геотекстилем. Заполнять ячейки можно как с привлечением специальной техники, так и вручную. В ходе работ необходимо следить за высотой, с которой сыпучие материалы падают в модуль. Для георешеток с ячейками 201х210 мм максимальная высота падения должна не превышать 60 см, для модулей с ячейками 400х400 мм этот показатель может равняться одному метру.

Заполняются ячейки с избытком, сыпучие материалы на 50 мм могут быть выше кромки модуля. По завершению работ грунт уплотняется, производится его выравнивание. Завершающая часть планировки чаще всего выполняется с помощью ручного инструмента, для этого можно использовать гладилки или грабли. В результате толщина слоя над кромкой георешетки не должна превышать 20-30 мм.



Геосинтетические материалы для организации дренажа и защиты водостоков



Для укрепления склонов и дна организованного водоотвода рекомендуется использовать геотекстиль и георешетку. Геотекстиль применяется в роли разделительного слоя, он защищает ячейки георешетки от контакта с грунтом. Это не только гарантирует высокое качество и надежность конструкции, но и предотвращает возможные заторы.

Технология монтажа георешетки

Установка георешетки производится в следующем порядке:

• Крепежные элементы забиваются вдоль верхнего края водостока на неполную длину анкера. Расстояние между ними зависит от величины ячейки, если используется георешетка 210х210 мм, то между анкерами должно быть 210 мм. Для моделей с ячейками 400х400 мм расстояние между крепежными элементами – 400 мм.
• Растягивается полотно, его крайние секции закрепляются на стойках.
• Крепежные элементы забиваются в грунт заподлицо с кромками георешетки.
• Полотно растягивается по дну водоема и его откосу на всю длину.
• Для того чтобы ячейки оставались открытыми крайние из них заполняют грунтом или вбивают крепежные элементы.
• Каждая ячейка модуля проверяется на растяжение – оно должно быть полным.
• Выравниваются и соединяются соседние кромки георешетки.
• Производится скрепление соседних модулей в соответствие с проектом.
• Внутренние ячейки дополнительно укрепляются анкерами с интервалами, указанными в проектной документации.
• Если высота склона водостока больше длины модуля георешетки, то необходимо использовать еще один модуль. Его монтируют к краю уже установленной георешетки и производят все операции, начиная с первого пункта.

Заполнение ячеек модуля георешетки

Укладка заполнителя производиться только после полной установки всех модулей. Она может производиться вручную или при помощи специальной техники: транспортерных лент, экскаваторов, фронтальных погрузчиков, крана, укомплектованного ковшом.

В ходе работ необходимо контролировать высоту, с которой падает заполнитель в ячейки модуля. Для геосинтетического материала со стандартным размером ячейки высота не должна превышать 1 метра, для решетки с ячейками 400х400 мм этот параметр может иметь максимум в 60 см.

Заполняются ячейки постепенно в направлении от бровки до подошвы откоса, что позволяет свести риск смещения закрепленных модулей к минимуму. Производить наполнение ячеек следует с избытком, после чего обязательно требуется уплотнить насыпанный грунт в соответствие с проектом. После этого необходимо произвести поверхностную обработку, используя спецтехнику или ручные инструменты.

Применение георешетки для несущих конструкций

Комплекс подготовительных работ

До начала монтажа модулей необходимо завершить все земляные работы. Перед началом установки георешетки требуется сопоставить проектные данные с реальными условиями работы. Если это необходимо, то производится дополнительное уплотнение основание и его профилирование.

Дренажные работы

Перед монтажом георешетки может потребоваться организация дренажной системы, для этого на подготовленное основание укладывают дорнит, надежно его закрепляют. Функциональность готового дренажа проверяется до начала укладки георешетки.

Монтаж модулей георешетки

По всему основанию растягивается георешетка и закрепляется Г-образными штифтами, произведенными из арматуры. Также в качестве крепежных элементов может использоваться анкера, натяжная рама или засыпанные грунтом крайние ячейки.

Закрепленные модули проверяются на полное растяжение и раскрытие всех ячеек. Смежные модули решетки выравниваются, их кромки должны располагаться на одном уровне. После этого производится фиксация модулей решетки между собой в соответствие с технологией, рекомендованной в проекте.

Заполнение ячеек георешетки

Данный этап работы производится только после полной фиксации геосинтетического материала к грунту и проверки качества крепления. Выполнять засыпку грунтом можно фронтальным погрузчиком или экскаватором. При проведении работы необходимо следить, чтобы высота падения заполнителя не превышала одного метра.

Георешетка засыпается с избытком, высота заполнителя должна быть на 50 мм выше кромки ячеек. Далее производится утрамбовка в соответствие с проектной документацией. Достигнув требуемой плотности заполнителя в модуле, поверх него укладывается поверхностный слой, призванный выполнять защитные свойства.



Цены на георешетку



Одноосные георешетки для армирования грунта

Одноосная георешетка называется одноосной, потому что георешетка прочнее в машинном направлении, чем в поперечном машинном направлении. Простой способ запомнить это состоит в том, что это означает, что «сила георешетки в длине», поэтому ее следует раскатывать перпендикулярно поверхности стены или наклону до соответствующей длины на основе спроектированных планов. Одноосные георешетки обычно изготавливаются из полиэфирной пряжи с ПВХ или аналогичным покрытием. Полиэстер — отличный материал для одноосной георешетки, потому что он немного прогибается под нагрузкой, что позволяет ему растягиваться по мере оседания армированного откоса или подпорной стены, сохраняя при этом прочность, необходимую для укрепления откоса или стены. Наша прочная георешетка выполняет свою работу, соединяясь с насыпным материалом и укрепляя грунтовую массу на крутом склоне, а также укрепляя грунтовую массу и соединяясь с облицовочной системой в стене, будь то сегментный блок подпорной стены или сварная проволочная форма.

Что такое одноосные георешетки?

Одноосные георешетки обеспечивают конструкции с максимальной прочностью в одном направлении. Они легкие, экономичные и помогают стабилизировать конструкции, удерживая их на месте и обеспечивая безопасность. Эти георешетки обычно считаются экологически чистыми и состоят из полимеров, которые допускают небольшое растяжение. Одноосные георешетки содержат длинные отверстия, известные как апертуры, между соединениями.

Георешетки впервые появились в 1970-х годах, чтобы помочь сбалансировать гранулированные наполнители. Со временем они стали более сложными и теперь включают различные варианты в зависимости от необходимого приложения. Обычно используемые для стабилизации подпорных стен и насыпей вдоль автомобильных или железных дорог, одноосные георешетки способны выдерживать высокие нагрузки в одном направлении.

В чем разница между одноосными и двуосными георешетками?

Одноосные георешетки обеспечивают значительную прочность в одном направлении для поддержки конструкции. Двухосные георешетки, с другой стороны, обеспечивают прочность в двух разных направлениях благодаря своей двунаправленной структуре.

Как одноосные, так и двухосные георешетки полезны, когда речь идет о различных применениях. Двухосные георешетки обычно проектируются с отверстиями, расположенными в квадратном или прямоугольном формате. Этот тип георешетки подходит для приложений, требующих поддержки в двух разных ортогональных направлениях.

Конструкция двухосных георешеток помогает сэкономить на материальных затратах, так как для них требуется меньше материала подстилающего слоя. Они содержат гранулированный материал, усиливая при этом его общую несущую способность. Двухосные георешетки могут быть полезны для конструкций, требующих высокой несущей способности в двух направлениях, таких как тротуары, взлетно-посадочные полосы аэропортов и парковки.

Если вы строите автомобильную или железную дорогу, которая может столкнуться с большими нагрузками, такими как грузовики и железнодорожные шпалы, вам необходимо убедиться, что основание твердое и стабильное. Если область слишком мягкая и податливая, почва в конечном итоге уступит место, что создаст опасную и дорогостоящую ситуацию. Двухосные георешетки помогают укрепить почву за счет сложного процесса уплотнения, который способствует увеличению общей несущей нагрузки даже в течение длительных периодов времени с высокой интенсивностью движения.

В каких приложениях используются одноосные георешетки?

Одноосные георешетки имеют различные преимущества для различных областей применения. Некоторые области применения, для которых подходят одноосные георешетки, включают:

• Набережные
• Подпорные стенки
• Применение на склонах
• Системы захоронения отходов
• Армированные геосеткой грунтовые системы

Чаще всего армирование требуется только в одном направлении, когда речь идет о строительстве подпорной стенки или конструкции откоса. Именно это делает одноосные георешетки идеальным инструментом для приложений, требующих значительной поддержки в одном направлении.

Каковы преимущества одноосных георешеток?

Поскольку одноосные георешетки просты в изготовлении, это делает их более экономичными, чем другие георешетки. При использовании для таких применений, как опорные стены, вы можете быть уверены, что одноосные георешетки снизят любую силу, приложенную к поверхности стены, тем самым сохраняя ее стабилизированную и на месте. Это означает, что требуется не так много раскопок, что в конечном итоге снижает общую стоимость проекта.

Когда одноосные георешетки используются в строительных проектах, они помогают уменьшить износ с течением времени. Для таких проектов, как зеленые стены, крутые склоны и дамбы, одноосные георешетки помогают распределить сильную нагрузку на большую площадь, улучшая удерживающую способность и увеличивая общую прочность.

Одноосные георешетки безвредны для окружающей среды и помогают предотвратить эрозию почвы с течением времени. Использование одноосных георешеток в строительном проекте не представляет сложности, что делает их простым и надежным инструментом для обеспечения стабильности и безопасности.

Подробнее

БЫСТРЫЙ ПРОСМОТР

БЫСТРЫЙ ПРОСМОТР

БЫСТРЫЙ ПРОСМОТР

БЫСТРЫЙ ПРОСМОТР

БЫСТРЫЙ ПРОСМОТР

БЫСТРЫЙ ПРОСМОТР

Геосетка | Versa-Lok

Необходимо укрепить грунт для стабилизации стены?

Устанавливается в горизонтальных слоях между рядами стен и уходящая в почву за стеной, георешетка стабилизирует почву и таким образом, увеличивается масса и устойчивость стеновой системы.

В зависимости от условий участка и высоты стены подпорные стены часто требуют укрепления грунта. Георешетка представляет собой геосинтетический материал из полимеров, который используется для укрепления грунта за подпорными стенками. Георешетка, установленная горизонтальными слоями между рядами стен и уходящая в грунт за стеной, стабилизирует грунт и, таким образом, увеличивает массу и устойчивость стеновой системы.

Как работает георешетка

Подпорная стена с неармированным грунтом, поперечное сечение.

Сохранение стены сдерживают потенциально неустойчивые клинья грунта. В зависимости от типа используемого блока VERSA-LOK, типа грунта и других условий площадки неармированные стены VERSA-LOK могут быть от трех до четырех футов высотой в лучших условиях. Плохие грунты, дополнительная нагрузка или уклоны на верхней или нижней части стены уменьшат максимальную устойчивую неармированную высоту.

Подпорная стена с армированным грунтом, поперечное сечение.

Если вес стеновых блоков VERSA-LOK сам по себе не может противостоять силе нестабильного грунтового клина или любой нагрузке на него, то необходимо армирование грунта георешеткой. Горизонтальные слои георешетки обеспечивают прочность на растяжение, чтобы скрепить армированный массив грунта. Масса грунта, армированная георешеткой, становится частью системы подпорной стены, придавая системе больший размер и вес, чтобы противостоять давлению сзади. Как стена становится выше, требуется более длинная георешетка, чтобы увеличить размер армированный геосеткой грунтовый массив. Кроме того, более высокие стены нуждаются в большем количестве слоев георешетка и более прочные георешетки для внутреннего удержания армированного грунта массу вместе и правильно подключиться к узлам VERSA-LOK.

ВЕРСА-Сетка Укрепление почвы

VERSA-Grid легкая и простая в установке. Он гибкий, с практически не имеет памяти, поэтому после развертывания лежит ровно. Просто разверните и убедитесь, что VERSA-Grid развернута непрерывно, перпендикулярно к стене лицом.

VERSA-Grid бывает нескольких видов прочности. VERSA-Grid 3.0, VERSA-Grid 5.0 и VERSA-Grid 8.0 — сильные стороны обычно используется для ландшафтных и коммерческих стен. Эти VERSA-Grid силы, как правило, доступны в 6 футов. ширина х 150 футов. длинные булочки (100 кв.ярдов в рулоне). Для некоторых жилых стен подходит VERSA-Grid 1.5. используется, но только для стен высотой до 6 футов. Он доступен в 4-футовом размере. рулоны шириной 50 футов (22 кв. ярда в рулоне)

Данные VERSA-Grid для инженеров

Если вы являетесь лицензированным профессиональным инженером (P.E.), выполняющим чистовую отделку стены дизайн, вы можете загрузить данные VERSA-Grid с различными настенными панелями VERSA-LOK. единиц в VDF (файл данных поставщика) для использования в стене NCMA SRWall 4.0 программное обеспечение для инженерного проектирования. См. нашу инженерную страницу Чтобы получить больше информации. Для данных VERSA-Grid в формате файла для использования в другое программное обеспечение для проектирования стен или в печатной форме, пожалуйста, свяжитесь с VERSA-LOK по телефону 800-770-4525.

Высота стен, требующая георешетки Укрепление почвы

Как правило, для большинства блоков VERSA-LOK требуется георешетка для стен высотой более трех до четырех футов. Если у стены есть крутые склоны, нагрузка выше стены, многоуровневые стены или бедные почвы, то даже более короткие стены могут нуждаться в георешетке. Для максимально стабильной неармированной высота стены в наилучших условиях (гравийные грунты, без нагрузок, ровная сорта, надлежащий дренаж), см. примечания для каждого типа узла VERSA-LOK на наша страница продуктов.)

Оценка количества георешетки

Длина, вертикальное расстояние, количество слоев и прочность необходимые георешетки будут варьироваться в зависимости от проекта стены, в зависимости от стены высота, нагрузка, уклоны, грунтовые и водные условия. Поддерживающие стены высотой от 3 до 4 футов обычно требуется квалифицированный профессиональный гражданский инженер (P.E., лицензированный в штате проекта) для подготовки конкретный проект, окончательный дизайн стены, который показывает необходимую георешетку на основе на реальных условиях участка. Проконсультируйтесь с местным чиновником по строительным нормам Требования к разрешениям и конструкции стен. ВЕРСА-ЛОК и местные Представители VERSA-LOK могут предоставить контакты для инженеров с опыт проектирования сегментных подпорных стен, которые имеют лицензию в вашей состояние.

Для предварительной оценки георешетки обратитесь в местную компанию VERSA-LOK. представитель может помочь в оценке длины и количества георешетки. Программное обеспечение для оценки твердых растворов VERSA-LOK также может помочь в предварительной оценке количества георешетки. Руководство по проектированию и установке для каждого типа блока VERSA-LOK также включает оценочные таблицы VERSA-Grid для этого типа блока для обычных условий площадки.

Как установить VERSA-Grid Укрепление почвы

Этап 1

Крепление к стене, включая георешетку установка, должна быть выполнена в соответствии с конкретным проектом окончательный проект стены и спецификации, подготовленные квалифицированным, лицензированным профессиональный инженер (PE) и любые применимые строительные нормы и правила стандарты. Подготовьтесь к установке VERSA-Grid, разместив блоки VERSA-LOK, обратная засыпка и правильное уплотнение грунта и дренажного заполнителя до высоты первого (нижнего) слоя армирования грунта, указано на окончательных, профессионально разработанных строительных чертежах (Планы со штампом PE) (Рисунок 1 ниже). Несколько слоев (подъемов) грунта необходимо будет уложить, а затем уплотнить до высоты отметка первого слоя георешетки. Обратите внимание, что максимально допустимая толщина подъема рыхлого грунта перед уплотнением зависит от типа используется обратная засыпка грунта и уплотняющее оборудование.

Шаг 2

Уложите VERSA-Grid поверх должным образом утрамбованного засыпки, дренажного агрегата и узлов ВЕРСА-ЛОК, развернув его перпендикулярно стене. Сила георешетки в этом рулоне направление. Держите передний край сетки на один дюйм позади передней лицевой стороны стены, чтобы сетка полностью закрывала отверстия и щели в узлах ВЕРСА-ЛОК (рис. 2, ниже). Используя ножницы или нож, отрезать до длины, указанной в окончательных планах конструкции стены.

Шаг 3

Для размещения георешетки за кривыми и углами требуется специальные процедуры компоновки и перекрытия. Никогда не перекрывайте слои георешетки без почвы между слоями; всегда обеспечивайте не менее трех дюймов насыпи грунта между перекрывающимися слоями георешетки. Гладкие поверхности сетка не будет правильно удерживаться на месте, если ее поместить непосредственно поверх каждого другой. См. иллюстрации в Техническом бюллетене VERSA-LOK №3. общие рекомендации по размещению VERSA-Grid в кривых или углах, а также следуйте деталям окончательного дизайна стены (план с печатью PE) и рекомендации. Вопросы, необходимые детали и другие уточнения следует направить инженеру-проектировщику окончательной стены.

Шаг 4

Правильно расположите следующий ряд элементов VERSA-LOK поверх решетки. Вставка две VERSA-TUFF ^® штифтов на блок в верхних блоках. Проведите булавки через сетку и в приемные щели блоков нижнего хода. Используйте дополнительную булавку и молоток, чтобы прочно установить штифты в блоки нижнего ряда.

Шаг 5

Удалить провисание, потянув сетку назад от поверхности стены и закрепив ее на задний край. Поместите дренажный агрегат напротив задней части агрегатов и поверх ВЕРСА-Сетка. (Рисунок 3, ниже).

Этап 6

Разместите и уплотните дренажный агрегат. Затем поместите и уплотните грунтовую засыпку над георешеткой, начиная от стеновых блоков и двигаясь назад, сохраняя натяжение георешетки во избежание образования складок.

Этап 7

Насыпьте не менее шести дюймов грунта поверх слой георешетки перед использованием любого оборудования на резиновых колесах или гусеничного оборудования на сверху этого. Предотвратите движение насыпи и повреждение сетки приводным оборудованием медленно и постепенно поворачивая. Используйте только ручное уплотнение оборудование в пределах трех футов от поверхности стены, чтобы избежать чрезмерного нагрузки на оборудование и возможное перемещение стеновых блоков.

Шаг 8

Продолжить укладка дополнительных рядов, дренажный материал, засыпка утрамбованного грунта и VERSA-Grid по окончательным чертежам стен.
