Устройство дренажной системы водоотвода от фундамента зданий: Устройство дренажной системы водоотвода от фундамента зданий в Уфе, с примерами работ

Содержание

Устройство дренажной системы водоотвода от фундамента в Москве, цена работы

Устройство дренажной системы дает возможность оперативно отводить влагу с участка, обеспечить комфортные условия проживания. Наличие водостоков позволяет избежать заиливания почвы, загнивания корней растений. Для жилых и коммерческих зданий обустройство системы отвода жидкости – обязательное условие длительной эксплуатации объекта.

Стоимость услуги

Услуга Цена
Устройство наружных дренажных систем от 1 600 руб/п.м.

Назначение дренажной системы

Профессиональные дренажные работы, выполненные квалифицированными мастерами с использованием современных материалов и технологий, позволяют избежать многих проблем собственникам участков. Основными целями организации систем отвода жидкостей являются:

  • осушение почвы на участке, устройство дренажной системы требуется для удаления грунтовых вод, ликвидации переувлажнения;
  • с помощью подобных систем удается быстро отвести воду с территории в период обильного выпадения осадков или таяния снега;
  • цель подобных работ – создание оптимальных условий для роста и развития растений, организация красивого, внешне привлекательного участка;
  • устройство водоотводных дренажных систем необходимо практически для любого здания. Система отвода стоков позволит избежать преждевременного разрушения фундамента и строительных конструкций.

Чаще всего дренажные работы требуются, если дом стоит на заболоченном участке с близким прохождением к поверхности грунтовых вод. Аналогичные мероприятия требуются в ситуациях, когда в подвальные помещения попадает вода и чувствуется сырость. Также при длительном наличии на поверхности почвы луж после дождей и таяния снегов требуется разработка дренажа.

Виды дренажных систем

Основной принцип работы дренажа на участке – сбор влаги из грунта и перенаправление ее в герметичную трубу, отвод за пределы участка. Устройство водоотводных дренажных систем может быть глубинным и поверхностным. В первом случае влага собирается для защиты фундамента и подземных конструкций. Второй вариант используется для осушения поверхности земли.

Устройство дренажа на участке может быть трех типов:

  • точечный дренаж предполагает установку специальных трапов, ливневых заслонок, водоотводов, дождеприемников. Основное назначение – прием жидкости из водостоков и перенаправление в канализационную систему;
  • линейный дренаж используется для сбора влаги с большой территории. Для этого используется разветвленная сеть каналов, закрытых решетками. Устройство дренажа на участке также предполагает отвод влаги в канализацию.
  • глубинные дренаж является наиболее дорогим в реализации. Если требуется обеспечить защиту подземных конструкций или осушить почву на заболоченных участках, такой вариант является предпочтительным.

Устройство дренажной системы фундамента, садового или дачного участка требует предварительного обследования и проектирования. Для выполнения всего комплекса работ требуется привлечение квалифицированных специалистов.

Как мы работаем

Материалы и комплектующие для проведения работ

Устройство дренажной системы водоотвода от фундамента зданий выполняется в соответствии с нормами и требованиями действующих документов. В зависимости от особенностей участка, требований заказчика, при обустройстве системы водостоков применяются следующие элементы:

  • дренажные колодцы в зависимости от поставленных задач могут выполнять накопительную и поглотительную функцию, использоваться в качестве смотровых элементов для контроля работы системы;
  • дренажные работы практически всегда предполагают монтаж лотков поверхностного типа для сбора воды и ее перенаправления в канализационную систему. В большинстве случаев лотки закрываются решетками;
  • использование геотекстиля, щебня и песка позволяет отфильтровать сточные воды, очистить их от грязи, мусора, посторонних веществ;
  • с помощью дренажных труб с системой перфорации осуществляется сбор воды на поверхности и под землей. В дальнейшем жидкость также перенаправляется по каналам к системе канализации.

Дренажные работы выполняются с использованием материалов, устойчивых к воздействию влаги и сырости. Для этого используются полиэтилен, керамика, полипропилен, бетонные конструкции. Каналы перенаправления и сбора жидкости могут быть как гладкими, так и гофрированными.

Наши преимущества

Богатый опыт

Имеем опыт работы инъекционных работ с 2010 года

Знаем свое дело

Добросовестно выполняем свои работы с пониманием инъекционных процессов, применяемых материалов

Все по нормативам

Имеется техническая и нормативная документация, выбираем наиболее оптимальный способ выполнения работ

Любая сложность

Наши специалисты способны решить даже самые технически сложные задачи

Полная отчетность

Мы предоставляем весь комплекс исполнительной документации

Гарантия 15 лет

Применение композиций на основе ММА позволяет давать гарантию качества на срок не менее 15 лет

Технология монтажа

Устройство дренажной системы фундамента или придомовой территории предполагает большой объем работ по выемке грунта. Чаще всего для этого используется специальная техника. Стандартными этапами обустройства водоотводящей системы являются:

  • обследование местности, выявление рельефа и разметка участка. Основная цель – разработать систему отвода стоков с минимальными трудозатратами;
  • на втором этапе производится выемка грунта. На участке прокладывают траншеи, глубина которых может достигать 0,5 метра для поверхностных систем;
  • траншея обязательно засыпается песком, выполняющим фильтрующие функции. Также на дно засыпается щебень. По всей поверхности укладывается геотекстиль;
  • при необходимости на участке производится монтаж просмотровых колодцев для оценки состояния системы отвода стоков;
  • при укладке труб необходимо учитывать угол наклона в пределах 2 градусов. При меньшем значении вода будет застаиваться в трубах, при большем – внутри останется мусор;
  • уложенные трубы засыпаются щебнем и укрываются геотекстилем. Проводится дополнительная отсыпка песком;
  • завершающий этап – выравнивание участка выбранным грунтом.
    Траншея полностью засыпается грунтом. По возможности производится проверка работоспособности системы.

Обустройство дренажа на участке – наиболее действенный и эффективный способ защитить здания от преждевременного старения, почву от заиливания. Выполнить подобные работы быстро и качественно смогут мастера нашей компании. Стоимость работ рассчитывается индивидуально, после предварительного обследования. Учитывается рельеф и размеры участка, сложность работ, номенклатура материалов и комплектующих.

Примеры работ

Дренаж фундамента в СПб и Ленинградской области, цена

Строительство дома включает в себя комплекс мероприятий по водоснабжению и водоотводу. Устройство системы дренажа важный этап постройки фундамента, который влияет на несущие способности, долговечность и прочность будущего здания. Для эффективного дренажа фундамента мы учитываем такие факторы, как:

  • — глубина залегания подземных вод
  • — рельеф и площадь участка
  • — геофизические особенности
  • — максимальная глубина промерзания почвы

Эти показатели помогают выбрать оптимальный вид дренажа и возвести его наиболее выгодно с точки зрения финансовых затрат и последующего использования здания.

Подземные грунтовые воды в Санкт-Петербурге и Ленинградской области часто усложняют строительный процесс. Единственная возможность продолжать работы на участках с высоким уровнем грунтовых вод – возвести дренаж фундамента. Он защитит бетон от разрушения, а дом и подвал от излишней влаги и последующего появления грибка.

Компания «Зеленый остров» качественно реализует пристенный и кольцевой дренаж фундамента. Первый используется для домов с цокольным этажом или подвалом, его располагают по периметру фундамента у стен дома. Второй вид применяется на расстоянии 2-3 метров от здания, целесообразен для построек без подвала.

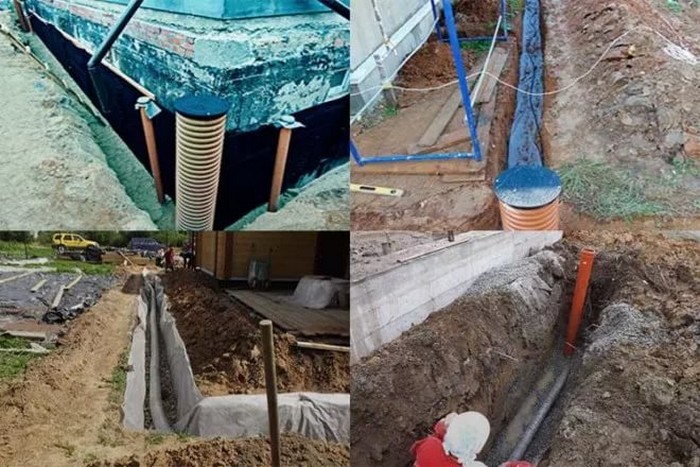

Наиболее часто к нам обращаются, чтобы заказать дренаж ленточного фундамента. Он возводится непосредственно под несущими стенами дома из сборных элементов, которые повторяют внешние очертания фундамента.

Для местности с высоким уровнем грунтовых вод и повышенной влажностью почвы оптимально подходит дренаж мелкозаглубленного фундамента. Его главное достоинство – длительный срок эксплуатации, даже если площадку часто подтапливает.

Для строительства бань предпочтительно использовать дренаж плитного фундамента. Его суть в том, что под плитой делают небольшое техническое углубление, куда помещают водоотводные коммуникации и заливают их бетоном.

Гидроизоляция и дренаж фундамента – надежная защита вашего дома от чрезмерной влажности, а почвы от размывания грунтовыми водами. Гидрозащита необходима каждому типу фундамента, но особенно она важна для зданий с подвалами и цокольными этажами. Гидроизоляция может быть вертикальной или горизонтальной. Вертикальную прокладывают для защиты боковых стенок фундамента, углов и стыков плит. Ее эффективность будет зависеть также от плотности стыков плит и отсутствия щелей. Горизонтальную применяют на стыке поверхности фундамента и стены дома.

Закажите дренаж фундамента и наши специалисты сделают ваш дом надежнее и комфортнее, а работу систем водоотвода стабильной и безотказной!

как защитить фундамент от подтопления

Фундамент здания уязвим к воздействию внешних факторов, со временем он начинает разрушаться от грунтовых и дождевых вод. Эффективный способ защиты основания и цокольного этажа – дренажная система вокруг дома. Гидроизоляция основания не сможет долго противостоять высокой влажности. Чтобы обезопасить здание и продлить срок службы фундамента, необходимо оборудовать дренаж. Особенно актуальна прокладка дренажных труб при высоком уровне грунтовых вод. После устройства системы, вы забудете о влажных стенах и затопленном подвале.

Назначение дренажа

Если после продолжительных ливней или таяния весеннего снега на участке стоит вода, а стены подвала стоят мокрые, значит, отведение воды от дома не организовано должным образом. Влага, впитываемая бетонным фундаментом, при замерзании разрывает его структуру. Прочность конструкции снижается, появляются трещины. Изменить ситуацию поможет специальная система водоотведения, которую можно установить после окончания основных строительных работ.

Дренаж – это конструкция из труб и колодцев, связанных друг с другом. Инженерное сооружение предназначено для отвода грунтовых и дождевых вод от здания и направления их в систему ливневой канализации или накопительную емкость. Собранные стоки используются для хозяйственных нужд либо сбрасываются в водоем.

Система отведения воды с участка

Совет. Планировать устройство дренажной системы лучше в процессе проектирования здания. Это позволит выполнить земляные работы параллельно с рытьем котлована для фундамента дома.

Какие сведения понадобятся, чтобы выбрать систему дренирования:

  • характер грунта – глинистая почва отличается свойством накапливать влагу, не давая ей уйти вглубь земли;
  • определения источника избыточной влаги – высокий уровень грунтовых вод, обильные сезонные осадки в регионе;
  • расположение участка – в низинах без дренажа не обойтись;
  • наличие рядом зданий с заглубленным фундаментом, препятствующим оттоку воды.

Проект обустройства дренажной системы составляется индивидуально для участка. В него включают: план размещения элементов сооружения, глубина закладывания дрен, места сбора воды и способ ее утилизации. Это сложная и ответственная работа, которую должен выполнять профессионал.

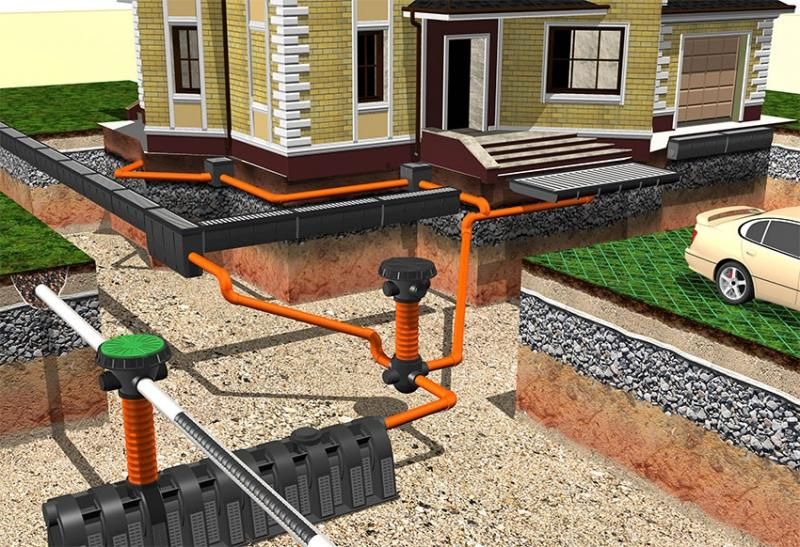

План устройства дренажной системы вокруг дома

Основные виды дренажа

По принципу устройства и обслуживания дренажные системы делятся на три типа:

  • поверхностные – собирают дождевую и талую воду, основной элемент конструкции лотки дренажные водоотводные;
  • глубинные – универсальная система для контроля грунтовых вод, проложенная под землей;
  • комбинированные – на участке со сложным рельефом и высоким уровнем грунтовых вод одновременно устанавливают два типа дренажа.

Поверхностная система

Дренажная сеть поверхностного типа служит для сбора атмосферных осадков. Она представляет собой систему каналов глубиной 50 см, в которые уложены лотки и специальные желоба. Составными частями сети являются:

  • водоприемники;
  • пескоулавливатели;
  • пластиковые трубы;
  • дренажные лотки.

По типу сбора влаги система делится на два вида.

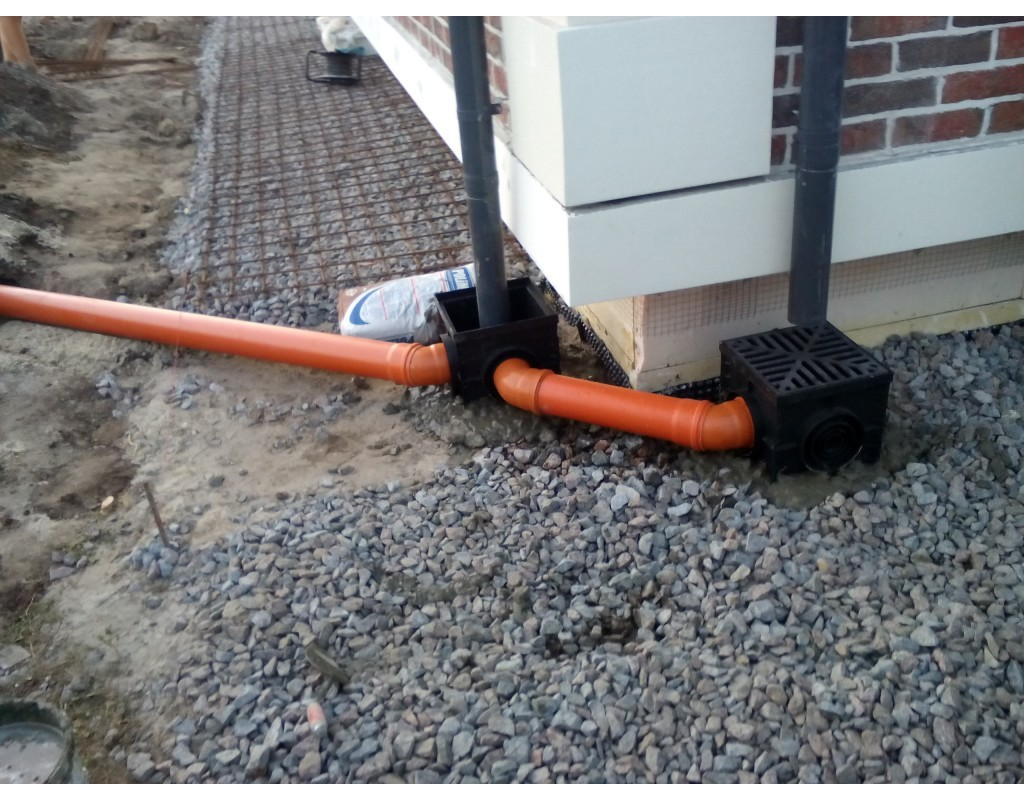

Точечные дренаж – устанавливается под источниками большого количества воды (водосток, угол крыши). Приемный модуль изготавливается из чугуна или полимеров. Металлические элементы отличаются высокой прочностью и долговечностью, но из-за значительно массы возникают сложности при монтаже. Пластиковые приемные устройства стали хорошей альтернативой чугунных конструкций. Они легкие, морозостойкие, имеют высокую пропускную способность и просты в установке. Полимерная емкость снабжается корзиной для улавливания мусора. Предлагаются модели с сифонами, предотвращающими распространение запаха застоявшейся воды.

Стандартная конструкция позволяет при необходимости устанавливать несколько модулей друг на друга. Перед установкой выкапывается приямок и готовится бетонная подушка в 10 см. Емкость закрывается декоративной решеткой, которая при монтаже располагается на 5 мм ниже уровня земли. Дренажные дождеприемники соединяются с глубинной системой или ливневой канализацией.

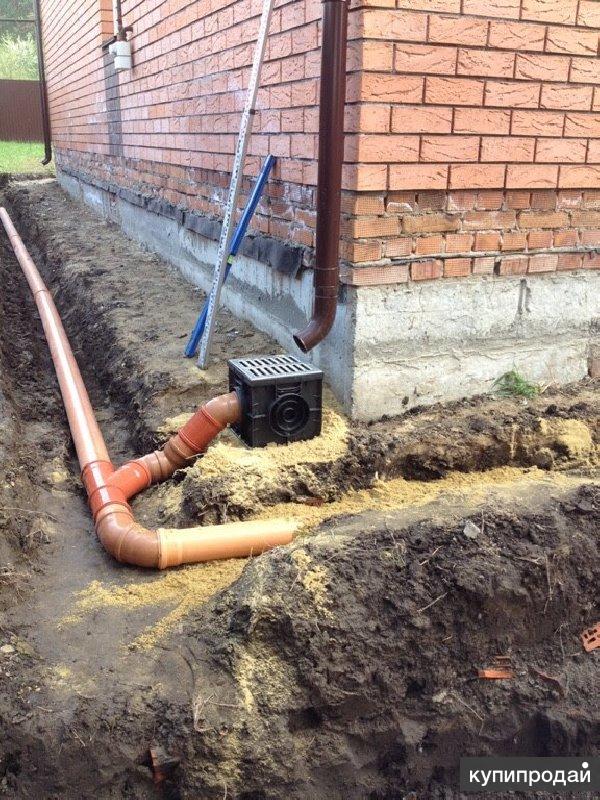

Устройство точечного дренажа

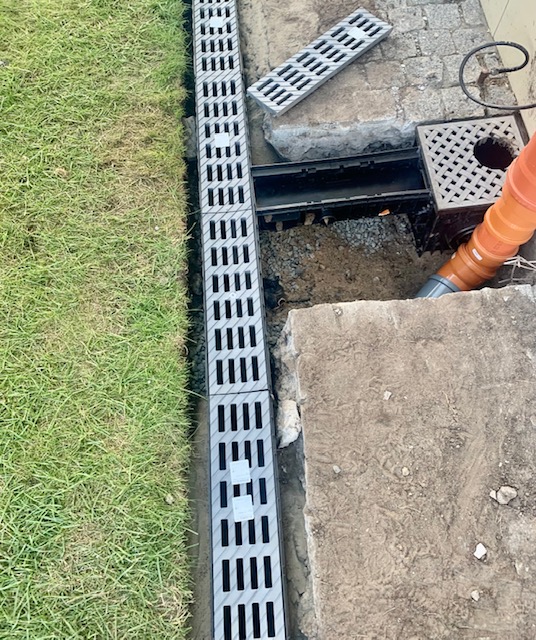

Линейный дренаж создается из желобов, установленных под уклоном. По ним осадки и талые воды стекают в коллекторный колодец. Лотки изготавливаются из бетона или пластика. Бетонные изделия удобны и практичны, они прослужат долгий срок. Единственный недостаток – значительный вес, усложняющий транспортировку и монтаж. Полимерные лотки значительно дешевле и легче, но эксплуатируются меньше. Выбор элементов системы зависит от величины нагрузок, для участка возле дома достаточно прочности полимерного лотка.

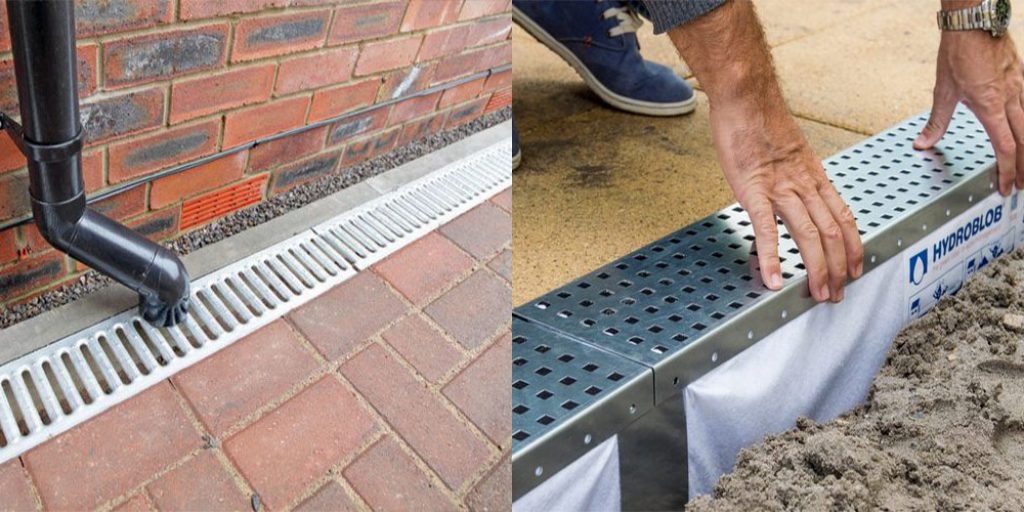

Монтаж дренажных лотков

На участке около линейного водоотвода формируют уклон и покрывают поверхность бетоном или асфальтом для лучшего стока воды. Инженерная сеть включает пескоулавливатели, необходимые для сбора мусора. Их периодически очищают, продлевая срок эксплуатации системы. Сверху лотки накрываются декоративной решеткой. Она препятствует попаданию в желоба посторонних предметов и гарантирует безопасность передвижения жильцов дома. Через систему горизонтальных отводов желоба соединяются с ливневой канализацией. Между собой элементы соединяются системой пазов.

Дренаж может быть открытый и закрытый. Первый вариант экономичен и прост в исполнении, он представляет собой канаву для стока воды. Закрытый дренаж более безопасен и эффективен, при его устройстве используются декоративные решетки.

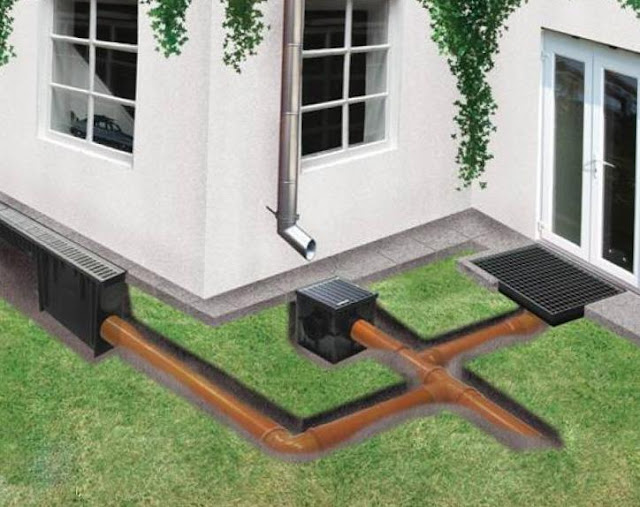

Поверхностный дренаж с использованием точечных водоприемников и линейных лотков

Совет. Комбинированный вариант поверхностного дренажа, включающий линейные и точечные элементы сделает отведение воды эффективным на 100%.

Глубинная система

Большой объем грунтовых вод требует монтажа основательной системы дренажа. Сеть отводящих труб прокладывается вокруг дома на глубине 1,5 м. Траншеи имеют уклон в сторону коллектора. В местах пересечения труб устанавливаются дренажные колодцы. Раньше для сбора воды использовались асбестоцементные трубы. Эти элементы имели много недостатков:

  • быстрое заиливание;
  • короткий срок службы;
  • необходимость самостоятельно пробивать отверстия.

Современные материалы для дренажа гораздо удобней и эффективней. Пластиковые трубы или дрены выпускаются с готовой перфорацией, а некоторые изделия покрыты слоем геотекстиля. Продается два вида изделий – гладкие и гофрированные, легко изгибающиеся под любым углом. Наличие у конструкции ребер жесткости позволяет равномерно распределить давление. Среди разновидностей труб встречаются:

  • однослойные и двухслойные;
  • изделия с фильтрующей оболочкой;
  • жесткие и гибкие.

Перфорированные трубы с фильтром

Перфорированные трубы не имеют ограничений по укладке, а их монтаж по силам даже новичку. Для соединения системы используется фитинг. Элементы дренажа изготавливаются из полимеров – поливинилхлорида или полиэтилена. Среди преимуществ материала:

  • срок службы до 50 лет;
  • простота сборки;
  • гладкие стенки увеличивают пропускную способность;
  • полимеры не гниют и не поддаются коррозии;
  • фитинги обеспечивают герметичное соединение.

Диаметр дрен выбирается по уровню влаги, чаще всего для кольцевого и пластового дренажа берется изделие сечением 11-16 см. Чтобы перфорация труб не забивалась илом, они накрываются геотекстилем, легко пропускающим воду. Траншея засыпается мелким песком до верхнего слоя грунта.

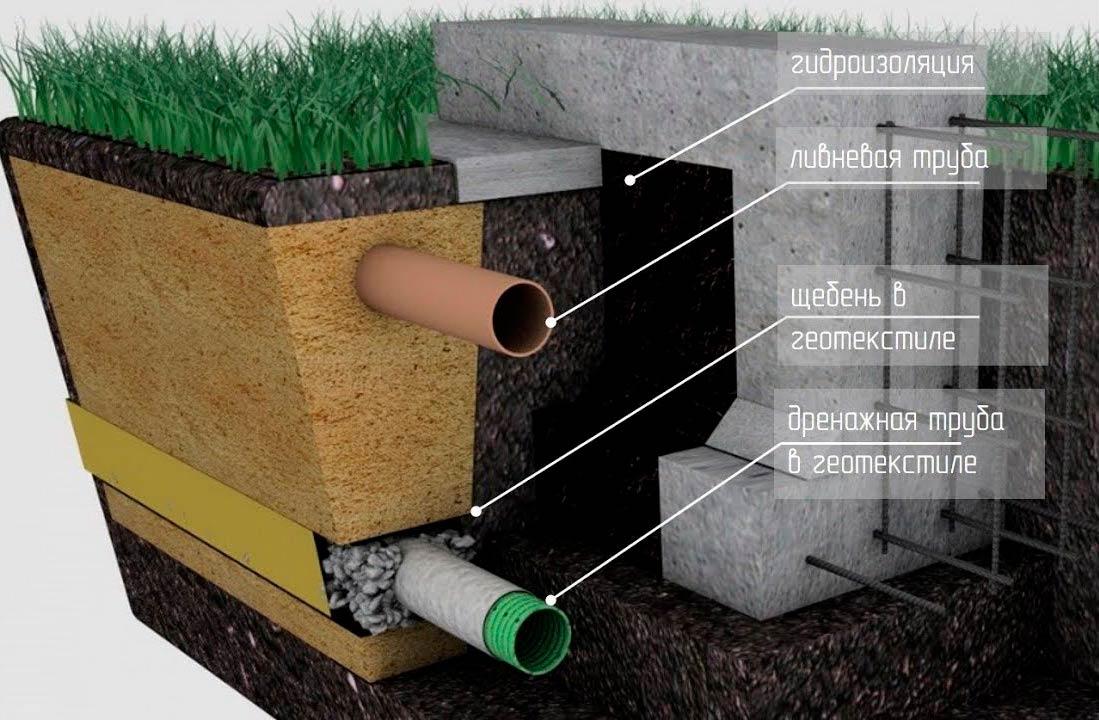

Схема укладки глубинного дренажа

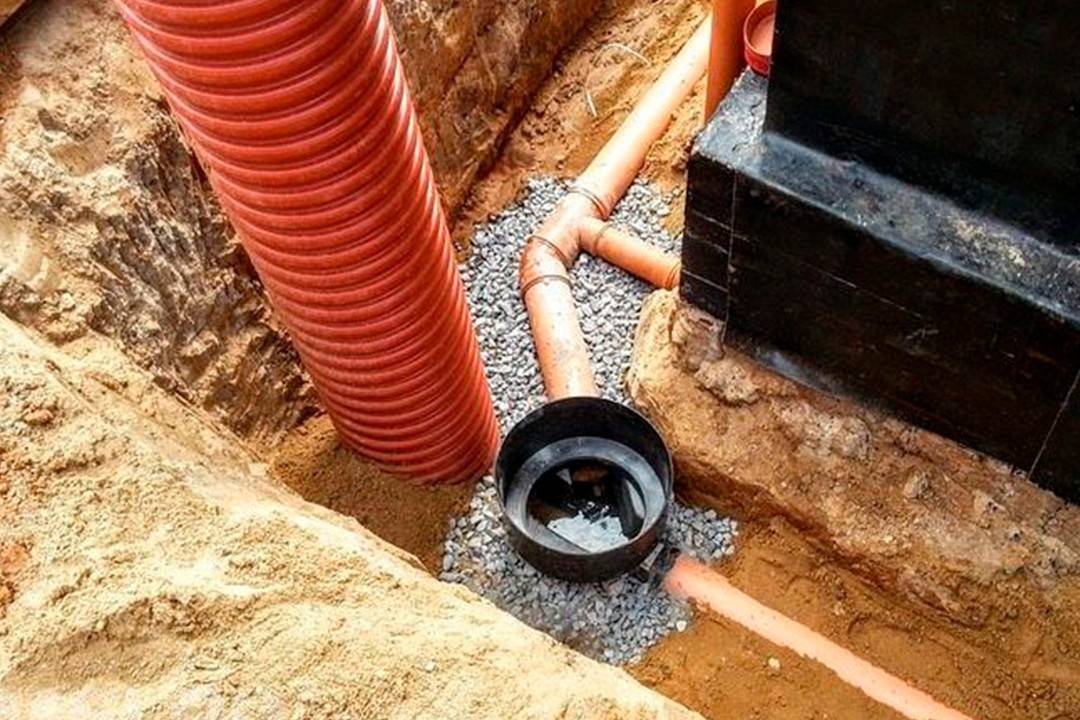

Важным элементом глубинного дренажа являются колодцы. Они бывают смотровые, используемые для ревизии системы, накопительные и фильтрующие. Накопительные емкости устанавливаются в самой низкой точке сети, если трубы нельзя соединить с канализацией. После заполнения колодца вода откачивается насосом. Чистую жидкость можно использовать для полива, мытья машины. Фильтрующие колодцы не имеют дна, они не собирают воду, а отводят в глубину грунта.

Внимание. При монтаже дренажной системы следует обеспечить свободный доступ к разветвлениям труб, которые со временем засоряются. Для этого устанавливают ревизионные колодцы, на прямых участках трубопровода они размещаются через 50 м.

Подвальное помещение часто оборудуется окнами, располагающимися ниже уровня земли. Чтобы защитить проемы, обустраивают приямок. Он должен иметь возможность отведения дождевой и талой воды. Дренажный приямок оборудуется сливом и трубой, отводящей влагу в пристенный или кольцевой дренаж. Отверстие стока закрывается решеткой. Чтобы обеспечить движение воды, дно приямка устраивается с уклоном в сторону слива.

Разновидности систем защиты фундамент

Пластовый дренаж

Постройка здания на глинистом грунте требует защиты подвального помещения от сырости. Дренаж фундамента в виде монолитной плиты требует устройства особой системы. Она закладывает после выкапывания котлована под здание и бывает двух видов:

  • однослойная – песок или щебень;
  • двухслойная – сочетание слоев щебня и песка или добавление геотекстильной мембраны.

Слой гравия или щебня насыпается на высоту 30-50 см, он должен выходить за пределы контуров здания. По периметру располагаются дрены. Если на участке большой объем пластовых вод, используется двухслойная система, а отводящие трубы дополнительно закладываются под слоем щебня.

Внимание. При создании двухслойной засыпки минимальная высота песчаного слоя составляет 10 см, а щебневого – 15 см.

Устройство пластового дренажа

Чтобы дренажный слой не залился, его накрывают специальным полотном, экономный вариант – пергамин, более дорогой и эффективный – дренажная мембрана. Это полотно обеспечивает связь пластового и пристенного дренажа.

Пристенный дренаж

Для зданий с подвалом и цокольным этажом этот способ станет незаменимым вариантом отведения влаги. Если система водоотведения монтируется после окончания строительства, то необходимо выкопать траншеи по периметру здания. Их глубина должна превышать глубину фундамента. Ширина определяется удобством выполнения работы. Перед началом работ проводится гидроизоляция стен подвала. Этот этап важен для предотвращения попадания влаги внутрь здания. Используется обмазочная или проникающая изоляция. Обмазочный вариант – это жидкая битумная мастика, которая наносится на стены слоем в 2-4 мм. Проникающие составы изменяют структуру бетона и закрывают поры. На поверхности материала формируется водонепроницаемый слой.

Среди инновационных приспособлений для защиты фундамента от избыточной влаги появились дренажные мембраны. Это гидроизолирующее полотно, изготовленное из плотного полиэтилена. На ее поверхности созданы шипообразные выступы. Они обеспечивают свободное пространство, по которому лишняя влага стекает в дренаж. Для улучшения эксплуатационных качеств материал изготавливается многослойным, мембрану дополняет нетканое полотно геотекстиля, предназначенное для задерживания частиц почвы. Полотно крепится к стене фундамента пластиковыми дюбелями, которые забиваются выше слоя гидроизоляции. Сторона с шипами поворачивается к зданию, мембраны укладываются с нахлестом, а швы герметизируют монтажной лентой.

Еще один современный способ отведения влаги от фундамента – дренажные маты. Это многослойное композитное полотно, которое выполняет функции защиты, гидроизоляции и фильтра. Материал прочен и долговечен, он не деформируется при эксплуатации. Маты укладывают вертикально на стены фундамента после нанесения слоя мастичной гидроизоляции. При монтаже необходимо сократить количество стыков, укладывая материал одним полотном. Места примыкания к стене и швы проклеиваются водостойкой лентой. Структура матов устроена так, что влага стекает по ним в дренажные трубы.

Устройство пристенного дренажа

Технология устройства пристенного дренажа имеет следующие этапы:

  • рытье траншеи с уклоном до 2 см на погонный метр в строну коллектора;
  • засыпка и разравнивание песчаной подушки;
  • укладывание геотекстиля, края полотна должны выступать из траншеи;
  • насыпается слой гравия или щебня высотой до 10 см, необходимо проверять уровнем наличие уклона;
  • укладываются перфорированные ПВХ трубы;
  • дрены соединяются между собой, на поворотах устанавливаются вертикальные трубы, через которые будет выполняться промывка системы;
  • в самой низкой точке сети оборудуется выводящий колодец;
  • трубы засыпаются гравием, а сверху их накрывает дренажная геоткань внахлест, на концах веток полотна надежно фиксируются полимерной веревкой;
  • система засыпается речным песком, который хорошо трамбуется.

Отличия в устройстве пристенного и траншейного дренажа

Кольцевой дренаж

Этот вид дренажной системы защитит от ливневых и грунтовых вод. Он собирается по замкнутой схеме. Чтобы удалить излишки влаги используется глубинный и линейный дренаж. Траншея под дрены располагается в 3 м от дома, ее глубина должна 40-50 см превышать отметку закладывания фундамента. Кольцевая система устраивается аналогично пристенному дренажу, отличие только в расстоянии от здания. Этот вариант подходит для старых построек, когда опасно раскапывать землю около фундамента. Система водоотведения, представляющая собой единый контур, имеет уклон в сторону накопительного колодца ( 2 см на 1 м).

Система специальных желобов, безопасность которых обеспечивают дренажные решетки, позволит эффективно удалять влагу с поверхности участка около здания.

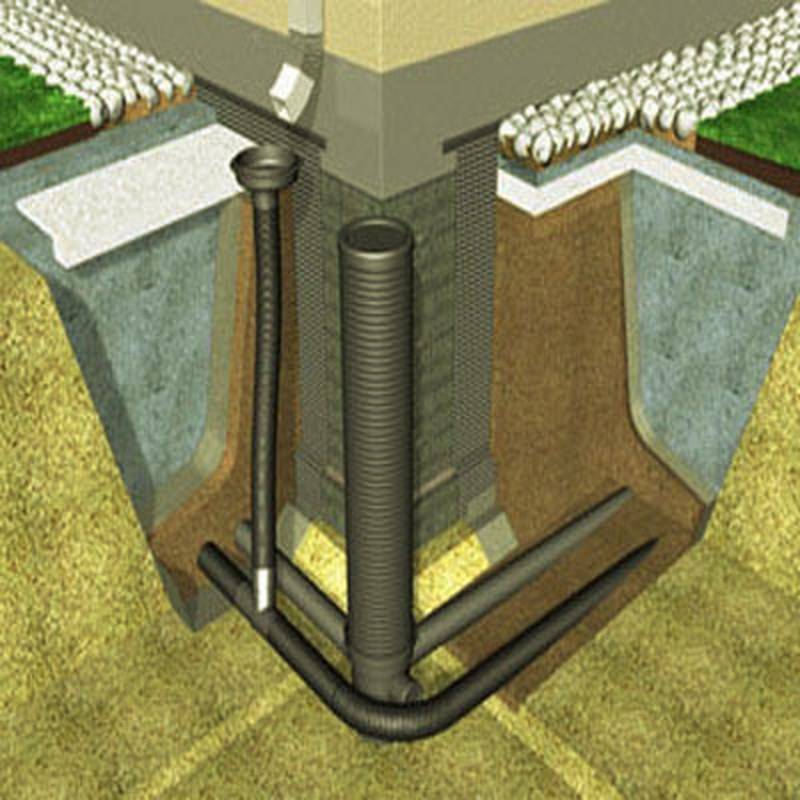

Кольцевой дренаж

Советы по устройству дренажной системы

В заключение дадим несколько советов по устройству дренажной системы:

  1. Начинать работу по монтажу дренажной системы лучше летом, предварительно убедившись в отсутствии дождей в ближайшие недели.
  2. Уровень лотков поверхностного дренажа ниже, чем поверхность участка, поэтому их закладывают до укладки облицовочных материалов. Бетонная стяжка под водоотводом исключит его проседание.
  3. Трубы водоотвода закладываются ниже глубины промерзания почвы.
  4. Нельзя игнорировать устройства уклона в траншеях, иначе вода будет застаиваться в трубах.

Грамотное проектирование и монтаж дренажной системы продлят время эксплуатации здания. После установки дрен, вы забудете о воде на полу подвала и сырости на стенах. Дренаж фундамента, схемы и укладка системы – это сложная задача. Для ее качественного выполнения требуются специальные знания и опыт. Чтобы не исправлять ошибки, лучше доверить установку водоотвода специалистам.

Дренажная система на загородном участке — ТЕХНОНИКОЛЬ

Дренажная система на приусадебном участке – один из необходимых элементов его жизнеобеспечения, о котором домовладельцу желательно позаботиться еще на этапе планирования. Продумывая, где будут размещены дом и подсобные помещения, разбиты клумбы, проложены дорожки и обустроены площадки, нужно сразу же предусмотреть и систему водоотвода с этих участков. Иначе в случае осадков и весеннего таяния снежного покрова на лужайках, грядках, площадках и дорожках образуются лужи. При этом на земельных участках размывается почва, возникают трудности с уходом за растениями, а дорожки и площадки деформируются и разрушаются.

И, конечно же, вода несет угрозу дому. На дачных и строительных форумах нередки жалобы посетителей на то, что в дождливый период сыреют стены, заливаются водой подвалы, разрушается фундамент, на стенах появляются трещины и приходится вести постоянную борьбу с плесенью. При этом даже правильно устроенные бетонные отмостки не решают проблему.

Основной ошибкой строителей на сегодняшний день является то, что они ограничиваются установкой водосточной системы. Тогда как мало увести воду с кровли. Необходимо обеспечить ее отведение подальше от фундамента здания.

Поэтому дренажная система является столь же обязательным элементом в обустройстве приусадебного участка, как и водосточная. В идеале они должны быть спроектированы и установлены в комплексе.

Что нужно знать перед тем, как устанавливать дренажную систему?

Чтобы определить, какой вид дренажной системы будет наиболее эффективным, необходимо:

  • знать уровень грунтовых вод, тип грунта, особенности ландшафта и другие особенности вашего земельного участка. Поэтому перед её планированием желательно обратиться за консультацией к гидротехникам и гидрогеологам. Также ответ на этот вопрос вам могут дать специалисты, которые бурили скважину на вашем участке;
  • определить, где будет находиться точка сброса воды, куда будут сбрасываться как поверхностные, так и грунтовые воды. Если ваш участок имеет наклонный рельеф, то это будет самая нижняя точка участка. Для участка, который находится на склоне, необходимо предусмотреть систему перпендикулярных склону дренажных траншей, чтобы предотвратить стекание воды с верхнего участка на расположенный ниже. Если территория не имеет уклонов, то нужно предусмотреть дренажные колодцы и насосы для откачивания воды из дренажной системы;
  • рассчитать пропускную способность дренажных систем. Пропускная способность систем водосбора  зависит от площади поверхности участка, с которой будет собираться вода. Для расчета можно воспользоваться программой гидравлического расчета;
  • определить нагрузку, которую будут выдерживать дренажные системы. Поверхностное давление на сооружения для отвода воды зависит от мест их эксплуатации.

Виды дренажных систем

В зависимости от назначения, на приусадебных участках применяются открытые, засыпные и закрытые дренажные системы.

Открытые имеют вид канавы размером примерно полметра шириной и такой же глубины, выкопанной по периметру объекта. Это самое простое решение, которое легко самостоятельно реализовать на объекте, эстетическая привлекательность которого не имеет значения (возможно, какая-нибудь подсобная постройка). При этом канавы периодически засыпаются, и их нужно обновлять либо укреплять распорками.

Засыпные – такой вид дренажной системы также можно установить самостоятельно, но для этого нужно приложить гораздо больше усилий. В вырытую траншею укладывается геотекстиль, затем помещаются щебенка, битый кирпич, бут. Края геотекстиля заворачиваются, и сверху канава засыпается дерном. Такие дрены можно использовать по периметру сооружений и непосредственно на земельном участке. Они долговечны в эксплуатации, однако их недостатком является низкая пропускная способность.

Закрытые – это наиболее трудный для самостоятельной укладки тип дренажной системы. Он состоит из перфорированных труб, укладываемых в вырытые траншеи, а также смотровых и водосборного колодцев. При этом  на дно траншеи сначала укладывается геотекстильная ткань, затем насыпается слой щебенки, укладываются трубы, которые засыпаются щебенкой, а уже затем края геотекстильной ткани заворачиваются. Образуется своеобразный рулон, который сверху засыпается землёй.

Поверхностный водоотвод – это самое простое и вместе с тем самое эффективное комплексное решение, предлагаемое современными производителями систем водоотводов. Систему можно установить на участке даже без привлечения специалистов.

Эти дренажные системы состоят из углубленных лотков, которые образуют желоба (водосборные каналы), и корзин-пескоуловителей. Лотки и корзины защищены сверху решетками, чтобы исключить попадание в систему листьев и крупного мусора. Лотки изготовлены из бетона, полимербетона либо пластика. Корзины – из пластика.

Важно! Чтобы отведение воды осуществлялось самотеком, линейные системы поверхностного водоотвода устанавливаются с уклоном минимум 5 мм на метр длины.

К корзинам подсоединены трубы, по которым вода выводится в систему ливневой канализации.

Благодаря надежности и эстетической привлекательности конструкций, простоте в обустройстве и эксплуатации, такие дренажные системы с успехом применяются в частном строительстве. Они быстро уводят избыток влаги от фундамента строения, с пешеходных дорожек, автомобильной парковки. Обустроенные по периметру клумб и газонов, обеспечивают оптимальные влажность грунта и условия для растений.

Для чистки системы достаточно снять верхнюю решетку и удалить из лотков и пескоуловителя скопившийся мусор и песок.

Системы поверхностного водоотвода могут быть линейными и точечными.

Линейные системы водоотвода

При выборе линейной системы водоотвода нужно учесть класс нагрузки её лотков. Так, лотки поверхностного водоотвода ТЕХНОНИКОЛЬ, используемого на тротуарах, пешеходных и велосипедных дорожках, у стен коттеджей, имеют гидравлическое сечение 70 мм (70DN).

Для зон автомобильных парковок, бордюров и обочин автомобильных дорог, не предназначенных для движения, используются лотки с гидравлическим сечением 100 мм (100DN).

Лотки соединяются либо напрямую, либо с помощью переходников с дождесборниками S’park ТЕХНОНИКОЛЬ.

Дождесборники S’park ТЕХНОНИКОЛЬ пластиковые квадратной и круглой формы с решеткой являются универсальным решением в системе водоотвода. Они могут выполнять функции дождесборника, пескоуловителя, ревизионного и дренажного колодцев. Глубина заложения колодца может варьироваться путем наращивания секций. Приемники выполнены из морозостойкого пластика, который не трескается при замерзании воды в резервуаре. Внутрь колодцев устанавливается улавливатель песка, а сверху они накрываются изящной полимерной решеткой, защищающей его от попадания крупного мусора.

Колодец из ДП-25.25-пп  Технониколь квадратной формы очень удобен в устройстве дренажной системы. Его высоту можно также регулировать, наращивая секции одна на другую с использованием штырей и защелок. При необходимости комплект можно снова разобрать в исходное положение.

Дренажные лотки ТЕХНОНИКОЛЬ могут подсоединяться к нему как напрямую, так и с помощью переходников.

Из всех видов решений по созданию дренажных систем комбинация поверхностных линейной и точечной систем водоотвода является самым эффективным, долговечным и эстетически привлекательным. Дренажная система S’park в сочетании с водосточной системой ТЕХНОНИКОЛЬ обеспечат эффективное отведение воды  с вашего участка – начиная от кровли постройки и заканчивая площадками, дорожками, клумбами и грядками.

Однажды установив такую систему водоотведения на участке, вы на долгие годы надёжно защитите постройки, сооружения и земельный участок от избыточного увлажнения. Фасад дома всегда будет красивым, дорожки сухими и ровными, а участок – ухоженным.

способы и материалы, как отвести дождевую воду с крыши

Постоянное воздействие выпадающих осадков на целостность фундамента может привести к негативным последствиям. Фундамент мокнет, сыреет, размывается, обрастает плесенью, а влага поднимается на верхние этажи. Разбухают, перекашиваются двери, на придомовой территории появляется наледь. Чтобы не случилось таких проблем крайне необходимо сделать отвод воды от фундамента дома. Выполнение водоотвода требуется осуществить при возведении жилого здания для расчёта угла наклона, подбора материалов, расчёта глубины расположения элементов дренажной системы.

Вне зависимости от исполнения, принцип действия любого водоотвода заключается в сборе воды и транспортировке её в отведенное для этого местоИсточник homerenovates.com

Виды водоотводов

Чтобы защитить основание здания от осадков, и талой воды используются разные конструкции водоотвода и объединяются в одну систему. К ним относятся: отмостка, водосток, вертикальные скважины, дренажные системы.

Отмостка

В случае средней некритичной нормы осадков за год в определённом месте защиту фундамента выполняют с помощью отмостки. Обычно она выполняется из бетона, но могут быть устроены и накопительные приспособления. Каждый из вариантов позволяет осуществить отвод воды от отмостки дома на безопасное отдаление, в соответствии со своей шириной.

Отмостка должна отвечать надлежащим качественным характеристикам:

  • она должна выступать на 25-30 см по сравнению с крышей;
  • её установка требуется по всей окружности дома;
  • необходима установка незначительного уклона (меньше 5 градусов), что будет обеспечивать слив воды в другую сторону от стен дома;
  • отмостку должны составлять подстилка (из щебня, гравия) и бетонное покрытие.
Если влажность грунта невысокая и осадков выпадает немного, то с отведением воды от фундамента справится отмосткаИсточник vsedosky.ru

Водосток

Водосточная система тоже способствует ограждению фундамента от излишков воды. Без неё масса осадков направится к подножию здания, будет заливать стены, подмывать фундамент. Из-за этого поверхность стен плесневеет, а деревянные составляющие – гниют.

Установка водостока, который составляют жёлоба и трубы, помогает оптимально обезопасить жильё от верхнего водяного потока. Основная задача – отвод воды на достаточное отдаление от основания здания. Для этого используют:

  • дренажный колодец;
  • канаву,
  • общую или частную канализацию;
  • накопительный коллектор;
  • ёмкости на полив грядок.
Водосток собирает воду с крыши и отводит ее подальше от фундаментаИсточник dekordoma.com

Вертикальные скважины

Для такого варианта водоотвода требуется пробурить вертикальные скважины в виде пятиметрового колодца. В него вставляется рейка, обёртывается геотекстилем.

Рейка засыпается гравием, горловина колодца закрывается щебнем и геоматерией. Потом все элементы системы маскируются дёрном. Подобные скважины в самых затопляемых местах способствуют снижению уровня грунтовых вод и быстрому осушению больших луж.

Использование вертикальных скважин при возведении дома в местах в местах с большим количеством грунтовых водИсточник kamtehnopark.ru

Дренажные системы

Дренажная система – более затратный и продолжительный по времени способ, но более эффективный. Требуется изучение местности, угла наклона, предполагаемой нагрузки (на основе этого подбирается материал).

Дренажная система включает в себя три типа:

  • пластовый – используется очень часто, укладывается под всей территорией строения в виде песчаной, щебневой, гравийной «подушки»;
  • внутренний дренаж – трубы, прокладываемые под подвальным помещением здания или под всем фундаментом, а потом ведущие в колодец;
  • внешний дренаж – располагается по окружности здания и включает в себя траншеи, трубы, для направления воды в скважину.

Внешний дренаж имеет два вида:

  1. Открытая дренажная система – по окружности выкапывается канава. Способ отличается дешевизной, эффективностью, но эстетика оставляет желать лучшего.
  2. Закрытая система – на дне выкопанных траншей укладывают песок, щебень. Потом туда прокладывают трубы, ведущие в колодец или водосток, оборачивают их геотканью, маскируют дёрном.
Хорошая дренажная система для отвода воды от фундамента дома, проектируется вместе с самим проектом домаИсточник strodom.ru

Как отвести от фундамента талые и ливневые воды

Сезонные образования поверхностной воды ликвидируются комплексными действиями, включающими:

  • водосточную систему кровли;
  • отмостки;
  • систему водоотвода.

Водосток с крыши нужен для объединения потоков воды, после дождя и таяния снега. Перед тем, как отвести воду с крыши от дома, происходит перенаправление водяных потоков к ливневкам под водостоками.

Отвод от основания талых и ливневых вод выполняет кольцевой дренаж. Такое водоотведение предполагает траншеи с трубами, направляемыми в канализацию.

Комплексная система отвода воды от водостокаИсточник krutostroi.com
Столбчатый фундамент из блоков: особенности технологии, плюсы и минусы, расчеты и возведение

Отведение грунтовых вод

Защитить основание здания и осуществить отвод воды поможет только дренажная система фундамента, которую рекомендуют устанавливать до возведения дома.

Отвод грунтовой воды от дома с помощью глубинной дренажной системы, более подходит для местности с высоким уровнем грунтовых вод. Проектируется она профессиональными специалистами по следующему плану:

  • изучается почва местности для размещения;
  • определяется уровень подъёма грунтовой воды для периода дождей и снеготаяния;
  • рассчитывается предполагаемая нагрузка на водоотводящую систему, учитывая площадь сбора воды;
  • определяются уклоны рельефа для выполнения самотёка.

Глубинное отведение подземных вод выполняется перфорированными дренажными трубами. В колодце располагается клапан, не допускающий обратного поступления сточной воды в дренаж.

Монтаж дренажной системы фундаментаИсточник stroimdom.com.ua

Дренаж фундамента: разновидности и особенности

При сложных гидрогеологических условиях местности подземную часть здания защищают с помощью трёх видов расположения дренажа:

  • пристенном – для домов с подвалом и цокольным этажом;
  • кольцевом – для домов со всеми помещениями выше уровня земли;
  • пластовом – для плитного фундамента ниже водоупорного слоя.

Пристенная дренажная система расположена под землёй вдоль стены.

Кольцевой дренаж расположен на отдалении от стен на 1,5-3 м. На сгибах труба закругляется или имеет смотровой колодец. Обычно система размещается по всей окружности здания, но бывают исключения.

Пластовый дренаж окружает кольцо трубопровода, а под плитой расположена слоистая дренирующая подстилка.

Пластовый дренаж обустраивают еще до заливки фундаментаИсточник readmehouse. ru
Отливы для крыши: 5 основных требований к системе отвода воды

Материалы для дренажа

При проектировании дренажного механизма важнейшее значение имеет вычисление степени нагрузки на элементы дренажа. При сильной нагрузке пластиковые материалы могут не выдержать, поэтому надёжнее будет бетонное исполнение. Выполнение колодцев, желобов, каналов из бетона способно выдерживать 90 тонное давление.

Применение чугунных защитных решёток на желобах для водоотвода продлевает их период эксплуатации. Материал для дождеприёмников, расположенных по окружности здания, подбирается исходя из степени эксплуатационной нагрузки.

Трубопровод укладывается по периметру строения в траншеи, имеющие дренирующий слой.

У дренажных труб может быть гофрированная или гладкая поверхность. Гладкое покрытие помогает хорошей пропускной способности для усиленного водоотвода, а труба с гофрой придаёт жёсткости, а значит и прочности трубопроводу.

Из чего состоит дренажная система для отвода дождевой воды от домаИсточник tl.decoratex.biz

Технология установки водоотвода от фундамента дома

Монтаж водоотвода начинается созданием его схематичного изображения. На плане местности указываются все элементы, в первую очередь трубопровод. Он должен располагаться по периметру всего здания и всей придомовой территории. Профессиональные бригады по монтажу систем часто выполняют установку трубопровода по принципу ёлочки.

Вначале отмечают место нахождения автономной канализации или колодца, куда будет направляться вода. От этого места к зданию идёт прямая линия основной дренажной трубы. Линию соединяют с кругом труб с охватом всего периметра фундамента. Потом от главной линии следуют ответвления, что образовывает продолжительную и разветвлённую систему трубопровода.

Наглядно про дренаж фундамента и способы его обустройства смотрите в видеоролике:

Дополнительные методы сбора воды

В качестве дополнительного способа для защиты фундамента от водотока используют газон с высокой, густой растительностью. При мощной корневой системе этот травянистый слой не допускает пропитывания водой верхнего грунта, он способствует задержке и отводу водяного потока. Это может быть декоративным украшением ландшафта, но из всех вариантов, как отвести воду от фундамента уже построенного дома – это наименее эффективный.

В сильно затопляемой местности обычного способа отведения воды может оказаться недостаточно. В таком случае используют совмещение вертикального и горизонтального дренажа (прокладываются траншеи, бурятся скважины).

Еще немного полезной информации о дренаже, смотрите в видео:


Фундамент по финской технологии: преимущества и недостатки, область использования, тонкости устройства

Заключение

Изучив особенности всех водоотводных систем, можно выбрать наиболее подходящий для своей ситуации вариант. Главная задача, определить отведение какой воды необходимо выполнить: талой и ливневой или грунтовой.

Что такое дренаж фундамента | Дренаж фундамента дома | 4 типа дренажа фундамента

Дренаж фундамента определяется как дренаж , который размещен или установлен на фундаменте любого типа конструкции до предотвращает попадание воды от около около

Фундаментные дрены закладываются одновременно с фундаментом на этапе возведения фундамента здания.

Также фундамент дрены установлены с помощью бестраншейная технология с минимальными изменениями из рельеф поверхности .

Основная цель из обеспечение дренажа фундамента состоит в том, чтобы собрать воду и отвести грунтовые воды из вокруг фундамента здания до сохранить его из стояние воды или 90 .

Водостоки состоят из перфорированной трубы , которая установлена ​​вокруг фундамента и поддержки стены фундамента .

Кроме того, фундаментная стена захватывает водостоки либо водосборный бассейн , либо выгребную яму на некотором расстоянии от конструкции .


Важность дренажа фундамента
  • предотвращает скопление воды на строительной площадке .
  • Это минимизировать шанс из расчет .
  • Это уменьшает эрозию почву из взять место .
  • предотвращает атаку термитов .

Подробнее: Что такое канальная ирригация| 20 типов оросительных каналов | Преимущества ирригации каналов


Типы дренажа фундамента

Применяются следующие типы дренажа фундамента;

  • Французский канал
  • Дренаж,
  • Оценка дренажа
  • сумма и насосы

Французский канал

Французский слив — это название, полученное от его изобретателя Генри Френча .В этой системе перфорированная труба используется в качестве дренажа фундамента , который размещен под фундаментом , также французский дренаж также , известный как как дренаж по периметру , и этот 903 метод 903 90 популярен 903 90 в 1800-х .

Уклон перфорированной трубы удерживается на расстоянии от конструкции. Так что фундамент защищает от вредного воздействия сырости и скопления воды. Обратная засыпка фундамента выполняется с использованием пористого материала , такого как гравий , мелкий песок, e tc.

Дренаж основания Дренаж фундамента

Фундамент Дренажная система наружная тип фундамент дренаж. Поскольку имя s предполагает , который предоставляется за пределами фонда .

Фундаментный дренаж используется в жилых зданиях и коммерческих зданиях .

Планировка дренажа

Grading Drainage — это самая простая и простая система дренажа . В этой системе достаточное количество уклона обеспечивается на расстоянии от здания или строения , так что вода легко проходит и соединяет с ливневой канализацией .

Отстойники и насосы

выгребная яма — это отверстие или стоки вид расположение в подвале , фундамент, и подполье здания коммерческого и дома 90.004

Когда вода поступает в выгребную яму в это время , срабатывает датчик, который активирует насос и включает его , а вода перемещает от здания до через через .

Насос работает за счет электричества или аккумулятора . Погружной насос дренажная система представляет собой высокоэффективную дренажную систему. Водосточная труба размещена вокруг фундамента стены .

Подробнее: Что такое обезвоживание | 10 методов обезвоживания в строительстве | Методы обезвоживания | Система обезвоживания


Преимущества дренажа фундамента
  • Фундамент дренаж предотвращает скопление воды или стояние возле фундамента.
  • Это уменьшенный шанс из расчетный .
  • Это помощь в уменьшении эрозии почвы .
  • Правильный дренаж фундамента полезный удаление вредных организмов и токсичных стоячих вод .
  • Дренаж фундамента может уменьшить эффект от сырости.

Недостатки дренажа фундамента
  • Строительство Стоимость фундамента дренаж высокая .
  • потребовалось квалифицированных рабочих.
  • Плата за техническое обслуживание фундаментных стоков также высокая .
  • Регулярное техническое обслуживание требуется в случае перфорированной трубы . Потому что он забит из-за скопления ила внутри трубы .
  • Дренаж фундамента загрязняет вода тела, такие как озеро , река , ручей и т. д.

Дренаж фундамента, основные компоненты качества- Стройте, ремонтируйте и ремонтируйте свой собственный дом.Экономьте деньги как строитель-собственник.

Один из вопросов, который мне часто задают как строителю, звучит так: «Как правильно установить качественную дренажную систему для фундамента дома?» Независимо от того, строите ли вы новый дом или ремонтируете существующее, есть несколько ключевых элементов, которые должны быть на месте, чтобы предотвратить проблемы. Такие вещи, как укладка камней, дренажная плитка и фильтрующие мембраны, часто являются частью системы качества. Хотите верьте, хотите нет, но в некоторых редких случаях дренаж фундамента не требуется.Давайте посмотрим, когда необходимо установить, требования строительных норм и основных качественных компонентов, необходимых для предотвращения проблем.

Дренажная плитка с фильтрующей тканью

Когда требуется дренаж фундамента

В соответствии с большинством строительных норм и правил дренаж фундамента требуется вокруг всех бетонных или каменных фундаментов, которые удерживают землю и ограждают жилое или полезное пространство, расположенное ниже уровня земли. Однако есть одно исключение из этого требования. Согласно Международному Жилищному Кодексу 2012 г., Дренажная система не требуется, если фундамент установлен на хорошо дренированных грунтах или грунтах из песчано-гравийной смеси. Так как же определить, относится ли почва в вашем доме к одному из них? Конечно, Единая система классификации почв. Как только вы определите тип вашей почвы, вы обратитесь к Единой системе классификации почв, чтобы определить, хорошо ли дренирована почва на вашем участке.

Как строитель, я могу сказать вам, что никогда не стал бы строить дом с подвалом, не установив какую-либо дренажную систему. Почему? Потому что большинство типов систем, предназначенных для сбора фундаментной воды, стоят не так уж и много.Не стоит того риска, на который вы идете, чтобы сэкономить несколько сотен долларов на своем новом доме. Установка дренажной системы в фундаменте при строительстве нового дома обходится в разы дешевле, чем установка ее после постройки дома.

Компоненты дренажной системы фундамента

Наиболее важным компонентом любой дренажной системы фундамента является тот, который собирает воду по нижнему периметру стены фундамента и отводит ее либо в отстойник, либо на дневной свет. Одним из наиболее распространенных способов сбора и транспортировки является традиционная дренажная плитка.Современная дренажная плитка состоит из трубы (перфорированной или с отверстиями), камня, окружающего трубу, и фильтрующей ткани или бумаги для предотвращения попадания частиц ила из почвы в трубу и ее засорения.

Фундамент с традиционной дренажной плиткой

В соответствии с Международным жилищным кодексом 2012 года дренажная система фундамента должна…

  • устанавливаться в защищаемой зоне или ниже нее
  • сброс самотеком или механическими средствами в утвержденную дренажную систему
  • иметь гравий, выступающий за внешний край основания не менее чем на фут и возвышающийся над основанием не менее чем на 6 дюймов
  • иметь утвержденную фильтровальную ткань или бумагу, покрывающую гравий/камень
  • иметь трубу, которая опирается не менее чем на 2 дюйма промытого гравия или щебня (если используется труба)
  • наличие гравия или щебня толщиной не менее 4 дюймов под фундаментной плитой
  • содержат замедлитель парообразования толщиной 6 мил (пластиковая пленка), уложенный поверх камня перед заливкой цокольного этажа
  • установить отстойник для слива каменного слоя под цокольный этаж и фундаменты

Можете ли вы объяснить, как это работает, простым языком?   В основном дренажная труба (или другая одобренная система) устанавливается по всему периметру защищаемого фундамента. Камень устанавливается вокруг трубы, чтобы защитить трубу и помочь создать пористый слой, облегчающий движение воды. Фильтрующая ткань или другая бумага используются для предотвращения смывания ила из почвы наверху через камень в трубу. Вода собирается в трубе и стекает либо в сливную трубу самотеком на дневной свет (см. рисунок), либо в отстойник.

Дренаж фундамента на дневной свет

Камень под полом подвала или подвального помещения играет жизненно важную роль в дренажной системе фундамента.Это позволяет любым грунтовым водам, которые поднимаются под полом, мигрировать через пористый камень в отстойник. Не забывайте, что уровень грунтовых вод иногда повышается, и вода может подняться под цокольный этаж. Таким образом, четырехдюймовый каменный слой под полом помогает осушать эту область.

Есть несколько хороших статей Armchair Builder, посвященных дренажной плитке и предотвращению влаги в подвале. Ссылки на эти статьи приведены ниже. Если у вас есть какие-либо вопросы относительно вашей существующей или новой установки, не стесняйтесь обращаться к нам.

Что такое дренажная плитка?

Установка дренажной плитки

Сливная плитка и ваш подвал (видео)

Насадки для сухого подвала

Раскопки фундамента дома: проблемы с высоким уровнем грунтовых вод

Без тегов

Разница между французским водостоком и траншейным водостоком

В настоящее время существует множество различных типов дренажных решений. Каждый из них лучше всего работает в определенных сценариях, что делает решения по дренажу очень важными.

Существует много эффективных способов удаления воды из собственности и направления ее в соответствующие каналы.Французский и траншейный водостоки — это два стиля, которые используются для отвода воды за пределы участка, но различия между ними часто неправильно понимаются. Оба являются первой защитой от сбора воды на месте, но один из них является поверхностным сооружением, а другой — подповерхностным сооружением. Знание разницы между французским водостоком и траншейным водостоком поможет вам понять, почему выбор универсальности желобного водостока имеет больше смысла.

Французские водостоки

Французские водостоки обычно изготавливаются из перфорированных труб и окружены гравием или песком и ландшафтной тканью, которая предотвращает миграцию дренажного материала.Кроме того, текстиль для ландшафтного дизайна предотвращает засорение или попадание почвы и корней в отверстия в трубе. Его можно легко сделать вручную, но лучше всего использовать для отвода грунтовых вод из садов и вокруг фундаментов зданий. Французские дренажи перемещают захваченную воду в указанную область и лучше всего используются в почве, которая часто пропитывается дождем и подвержена затоплению.

Одна проблема, связанная с французскими водостоками, возникает во дворах, которые наклонены к фундаменту здания. В этом случае поверхностная дренажная система более идеальна, если уклон превышает полтора дюйма.Это связано с тем, что крутой уклон может привести к просачиванию чрезмерного количества воды под ваш дом, если есть проблемы с дренажем, а подземная установка дренажа затрудняет доступ. Копание может нарушить естественный сток воды, а просачивающаяся плитка или перфорированная труба со временем забиваются. Более того, установка французских водостоков может быть опасна, если поблизости проложены линии электропередач, коммуникаций или водопровода.

Траншейные дренажи

Траншейные дренажи также могут называться канальными дренажами и представляют собой надземное дренажное решение.Его материалы зарыты в землю в длинной узкой траншее. Он имеет решетчатое покрытие, которое может выглядеть как водосточный желоб. Жилые траншейные дренажи перенаправляют воду, чтобы она не попала в места, где она может нанести ущерб, опасность или эрозию. После укладки траншейный дренаж соединяется с местной ливневой канализацией или водотоком, чтобы сохранить экосистему нетронутой.

Траншейные водостоки могут быть временными или постоянными с различной прочностью решеток и внешним видом в соответствии с окружением объекта. Его воздействие на поверхность и прочные материалы позволяют ему без помех выдерживать большие веса. ABT предлагает сборные и монолитные изделия для обеспечения постоянного и прочного крепления для таких областей, как внутренние дворики, бассейны, подъездные пути и тротуары.

Помимо того, что мы перечислили здесь, разница между французским дренажом и траншейным дренажем заключается в том, что французский дренаж используется для воды, находящейся под землей, в то время как траншейный дренаж отводит лишнюю воду с поверхности. Дренаж траншеи выложен бетоном и имеет наклон, чтобы использовать гравитацию при дренаже с вашей собственности. Ни то, ни другое не следует устанавливать до разговора с профессиональными экспертами по дренажу, так как вы рискуете нарушить другие необходимые линии, проложенные под землей, и естественный сток воды в экосистеме, что может вызвать у вас новые проблемы.

Затопление дома или строения – Сахарная роща

Обзор

Защита дома и его содержимого от повреждений, вызванных стоком поверхностных и грунтовых вод, может быть серьезной проблемой для многих домовладельцев. Важно понимать домашнюю дренажную систему, чтобы определить, когда могут возникнуть проблемы.

Домашняя дренажная система

Дренажная система объекта обычно может быть разделена на две категории: надземная/поверхностная вода и подземная/подземная вода.Понимание того, как функционирует система ливневой канализации вашего дома, может помочь защитить ваш дом от наводнения.

Надземная/поверхностная вода
Надземная дренажная система вокруг вашего дома, которая отводит поверхностные воды от конструкции, состоит из вашего двора, желобов и водосточных труб, а также выпускной трубы водоотливного насоса. Базовый визуальный осмотр экстерьера вашего дома и двора может помочь выявить любые проблемы, которые могут способствовать затоплению строения.

  • Планировка – земля вокруг вашего дома, а также дорожки и подъездные пути должны иметь уклон в сторону от вашего дома.
  • Крыши. На крышах должны быть водосточные желоба с водосточными желобами, которые выходят за пределы фундамента дома.
  • Выпуск дренажного насоса. Если в вашем доме есть дренажный насос, наружный выпуск должен быть удален от дома и фундамента.

Подземные/подземные воды
Большинство домов с подвалами построены с системой подземного дренажа, также называемой фундаментной дренажной системой. Основные компоненты включают гравийную засыпку, дренажную плитку по периметру и водоотливной насос.Эти компоненты функционируют лучше всего при надлежащем обращении с поверхностными водами, как описано выше.

Распространенные причины наводнений и решения

Дом может затопить несколькими способами. В случае затопления вашего дома важно определить источник, чтобы предотвратить затопление в будущем.

Отказы дренажных насосов
Отказы дренажных насосов могут привести к затоплению подвала; однако важно устранить конкретную проблему с дренажным насосом.

Если из приямка дренажного насоса поднимается вода, значит, ваш дренажный насос не справляется с потоком, поступающим в дренажную систему под фундаментом. Пожалуйста, проверьте вышеназемные условия, указанные выше. Если проблема не устранена, подумайте о приобретении насоса большего размера или дополнительного насоса с отдельной напорной трубой.
Если насос работает, но вода не сливается, возможно, насос имеет механическую неисправность или засорилась выпускная труба. Можно обратиться за помощью к сантехнику.
Отключение электроэнергии может стать источником беспокойства во время дождя. Дренажный насос с резервным аккумулятором может решить эту проблему, но только на короткое время без дополнительной энергии от генератора.

Утечка в подвале (через стены или трещины в полу)
Если вода просачивается через трещины или стыки в стенах или полу фундамента, убедитесь, что поверхностные воды не попадают на фундамент дома. Если проблема не устранена, обратитесь к специалисту по гидроизоляции, чтобы он проверил и надлежащим образом загерметизировал фундамент.

Перелив оконного колодца
Если вода течет в ваш подвал из оконного колодца, убедитесь, что поверхностные воды не попадают в отверстие оконного колодца. Также могут быть засорены стоки, расположенные в оконном колодце. Эту проблему может решить сантехник или специалист по гидроизоляции.

Санитарно-технические стоки (через слив в полу)
Если вода поднимается из стока в полу, раковины или унитаза, это может быть резерв канализационной канализации.Свяжитесь с Департаментом общественных работ поселка или по телефону 630/391-7230.

Дренаж собственности | Клюквенный городок

У домовладельцев часто возникают вопросы о проблемах канализации между домами. Незначительные изменения схемы дренажа, такие как изменение стока из водосточной трубы, установка приподнятого кашпо, посадка или удаление растительности, не требуют разрешения на строительство.

Политика дренажа

Общие правила дренажа

  • Дренаж с крыши и поверхности, собранный системой или трубой, должен отводиться примерно в 10 футах от края участка, чтобы обеспечить естественное распространение воды. Сконцентрированный поток не должен сбрасываться на границу соседней территории, а также на тротуар, улицу, бордюр или желоб. Если уклон направлен в сторону соседних владений, дренаж должен быть спущен так, чтобы он стекал от конструкций, расположенных вниз по склону, в максимально возможной степени. Если это возможно, не связывайте несколько водосточных труб вместе, создавая концентрированный поток в одной трубе, а дайте листовому потоку через траву или мульчу поглощать и отводить поток.
    Дополнительные стратегии удержания воды могут быть использованы для уменьшения воздействия на склоны, такие как французские водостоки, изменения почвы, дождевые сады или аналогичные элементы.Ни в коем случае нельзя подсоединять сливы крыши, подъездной дороги или фундамента к канализационной линии.
  • Владельцы собственности не должны строить системы или сооружения, которые приводят к стоячей воде на территории соседей. Ограждения и подпорные стенки не должны концентрировать стоки, чтобы не оказывать отрицательного дренажного воздействия. Все системы ливневой канализации, трубы, котлованы и канавы должны содержаться таким образом, чтобы вода стекала с большей высоты на меньшую, не вызывая скопления воды на каком-либо участке или улице.
  • Новые установленные водоотливные насосы должны располагаться на расстоянии не менее 10 футов от края участка. Водоотливные насосы не должны сбрасывать воду на тротуар, улицу, ливневые дождевики, проезжие дороги или в канавы. Сброс дренажного насоса не должен приводить к концентрированному потоку на имущество владельца за пределами площадки.
  • Насыпь вокруг существующих строений должна быть надлежащим образом уплотнена и выровнена по уклону от дома с целью достижения уклона не менее 5 процентов на высоте не менее 10 футов (чтобы земля была на 6 дюймов ниже поверхности земли на стена дома). Это не всегда возможно, в зависимости от существующей градации и характеристик существующей конструкции, боковых дворов и растительности. Необходимо приложить как можно больше усилий для обеспечения положительного дренажа от фундамента конструкции. При необходимости можно выровнять неглубокую канаву или дренажную дорожку, чтобы помочь отводить стоки от фундамента здания или из низких участков двора, где осела почва.

Споры  Споры, связанные с водоотведением, между владельцами частной собственности являются частными делами, которые должны решаться непосредственно между затронутыми владельцами собственности.

Основные типы жилых дренажных систем

Введение

Дренаж – это метод удаления поверхностных или подземных вод с заданной площади. К дренажным системам относятся все трубопроводы на частной или общественной территории, по которым сточные воды, дождевая вода и другие жидкие отходы поступают к месту утилизации. Основной задачей дренажной системы является систематический сбор и удаление отходов для поддержания здоровых условий в здании. Дренажные системы предназначены для максимально быстрого отвода сточных вод и должны препятствовать попаданию газов из канализации и септиков в жилые помещения.

Жилые дренажные системы

Жилые дренажные системы удаляют лишнюю воду из жилых районов. Эта система помогает отводить воду от пешеходных дорожек, подъездных путей и крыш, чтобы избежать затопления. Жилые дренажные системы очень важны, поскольку они предотвращают гниение, плесень, грибок и структурные повреждения в зданиях из-за скопления воды. На наших курсах по обзору экзамена SE обсуждаются требования и рекомендации для жилых построек в отношении дренажных систем.

Типы бытовых дренажных систем:

1) Поверхностные
2) Подземные
3) Наклонные
4) Водосточные желоба


Поверхностные дренажные системы

28 , которые служат каналами для стока воды.Эти канавы направляют воду в основной сток, чтобы избежать скопления воды и затопления.

Системы подземного дренажа

Система подземного дренажа также известна как французский дренаж. Подземные дренажи размещаются под верхним слоем почвы для отвода лишней воды на уровне корней. Подземные стоки требуют рытья глубоких канав и установки подземных труб. Для сбора воды из труб установлен большой коллектор-слив.

Системы дренажа на склонах

Водостоки на склонах позволяют воде стекать вниз от конструкции с помощью труб, спускающихся по склону.Труба устанавливается и закрепляется под небольшим уклоном, в результате чего вода течет по трубе и уходит от конструкции.

Водосточные трубы и водосточные желоба

Водосточные трубы собирают воду из желобов и отводят ее на землю. Водосточная труба обычно соединяется с водосточной системой здания и отводит воду с крыши на землю. Водосточные трубы сливают воду на склоне, чтобы вода не скапливалась у основания водосточной трубы.

В комбинированных дренажных системах используется один слив для отвода как воды из бытовых нужд, так и дождевой воды с крыш и других поверхностей в общую канализацию.Эта система экономична в установке. В раздельных дренажных системах используются отдельные стоки для грязных вод, которые ведут в санитарную канализацию. Дождевая вода с крыш и других поверхностей отводится по отдельному поверхностному водостоку в поверхностную канализацию. Эта система относительно дорогая в установке. Наши курсы по обзору экзамена SE тщательно изучают строительные и проектные нормы и правила, чтобы следовать правильной установке дренажной системы.

4. Компоненты дорожного дренажа

4.1. Общий

Основной целью дорожной дренажной системы является удаление воды с дороги и ее окрестностей.Дренажная система дорог состоит из двух частей: водоотводящей и дренажной. «Осушение» означает удаление дождевой воды с поверхности дороги. С другой стороны, «дренаж» охватывает все различные элементы инфраструктуры, чтобы сохранить структуру дороги сухой. В Швеции «осушение» дополнительно делится на две части: сток («avrinning») и обезвоживание («avvattning»). «Сток» охватывает воду, стекающую с поверхности дорожного покрытия через обочины и внутренние откосы дорог в канавы. «Осушение» охватывает сбор и транспортировку воды с поверхности и конструкции дороги таким образом, чтобы не было водоемов на дороге или в канавах.

«Обезвоживание» состоит из следующих элементов:

— Крестовина

– Обочины дороги

– Непроницаемые материалы дорожного покрытия

Типовая «дренажная» система состоит из следующих элементов:

– Отводные канавы

– Боковые кюветы

– Водопропускные трубы

– Внутренние/внешние откосы

– Дорожные сооружения

– Водостоки

Общая оценка водоотводной системы дорог зависит от ее «самого слабого звена».Это означает, что если какой-либо из ее элементов выйдет из строя, вся система не будет работать так, как планировалось, и дорога будет повреждена. С другой стороны, хорошо построенная и обслуживаемая дренажная система дорог является очень устойчивой инвестиционной политикой. Основными преимуществами хорошей дренажной системы являются: эффективное удаление дождевой воды с дорожного покрытия и его окрестностей, дорожные конструкции, которые остаются сухими, хорошая несущая способность и дорога, по которой приятно и безопасно ездить.

Каталожные номера:

Бакгрундсдокумент для обработки для идентификации av behov av avvattninsåtgärsder

Teiden suunnittelu IV, Tien rakenne 4, kuivatus

4.2 Покрытие и слой износа

Покрытие или слой износа – это верхний слой дороги. Одной из функций дорожного покрытия является обеспечение водонепроницаемого покрытия для нижней конструкции дорожного покрытия. Этого можно добиться, если дорожное покрытие непроницаемо и не имеет трещин. Самый верхний слой износа также должен иметь достаточный поперечный уклон, чтобы вода (от дождя, таяния снега или льда) отводилась непосредственно от дорожного покрытия.

Рекомендуемое поперечное падение зависит от типа дороги и материала верхнего слоя.На прямой дороге падение поперечного сечения будет составлять от 3 до 5 %. На асфальте рекомендуемый поперечный уклон составляет 3 %, а на гравийных дорогах — 5 %. На прямой дороге поперечный уклон обычно применяется в качестве коронной секции.

На кривых поперечный уклон применяется в виде виража, также называемого «односторонним поперечным уклоном». Также на узких дорогах сложно создать и поддерживать коронную секцию из-за имеющейся ширины. Таким образом, для гравийных дорог с небольшим объемом обычно более эффективно реализовать полный поперечный уклон (дорога с уклоном или вне уклона), а не гребень.Минимальные требования к поперечному уклону на кривых должны определяться в каждом конкретном случае. Поперечное падение будет зависеть, например, от ограничения скорости и геометрии (радиуса кривой) дороги. Поперечное падение кривых также важно для динамики движения.

Очень важная проблема с поперечным падением заключается в том, что оно не должно сильно меняться на коротких дистанциях, так как это может вызвать проблемы с короблением высоких и тяжелых грузовиков, а также создать угрозу безопасности дорожного движения. Важность правильного поперечного падения более подробно обсуждается в отчетах ROADEX о вибрациях человеческого тела Йохана Гранлунда

.

В прошлом было довольно сложно и дорого измерять поперечные падения с движущегося автомобиля, но недавно профилометры, 3D-акселерометры и лазерные сканеры предоставили новые инструменты для более эффективного измерения поперечного падения.Результаты испытаний с использованием этих методов также дали очень интересную информацию о важности дренажа для поперечного уклона и наоборот.

Каталожные номера:

Бакгрундсдокумент для обработки для идентификации av behov av avvattninsåtgärsder

Teiden suunnittelu IV, Tien rakenne 4, kuivatus (на финском языке)

4.3 Боковые канавы

Боковые канавы собирают дорожную воду и направляют ее к отводным канавам, что особенно важно, когда дорога находится в выемках.Если дорога находится на высокой насыпи, боковые кюветы не всегда необходимы, и их необходимость приходится оценивать в каждом конкретном случае.

Продольный уклон боковой канавы должен быть не менее 4 ‰ (4 мм/м) в соответствии со старыми финскими нормами, а в Швеции продольный уклон должен быть не менее 5 ‰ (5 мм/м).

В Швеции боковые канавы подразделяются на две категории: 1) канавы, вырезанные из дорог («skärningsdike») и 2) канавы дождевых стоков («dagsvattendike»). В соответствии со шведскими нормами глубина бокового рва («скернингс дамба») должна быть не менее 30 см ниже дна конструкции дорожного покрытия.Такая же минимальная глубина в Финляндии составляет 25см. В Норвегии самые высокие требования – 35 см на недавно построенной дороге. Более глубокие боковые канавы, чем эти значения, не улучшают дренаж. Испытания ROADEX в Швеции подтвердили правильность этих рекомендаций.

Канава дождевой воды означает, что канава собирает только дождевую воду с дороги и ее окрестностей, т.е. поверхность почвы сухая, а уровень грунтовых вод глубокий. В Швеции расчетная глубина рва этого типа равна 0.5 м от поверхности дороги. Этот тип канав можно использовать там, где грунтовое основание является водопроницаемым, а уровень грунтовых вод находится глубже, чем на 1,0 м ниже нижней поверхности дороги. Согласно старым финским правилам проектирования дорог, глубина канав этого типа (канав для дождевой воды) должна быть на 15 см ниже дна конструкции дорожного покрытия. Кроме того, основание не должно быть морозоустойчивым.

Состояние канав традиционно оценивают визуально, но этот метод считается субъективным и чувствительным к времени проведения оценки.Кроме того, форма канав обычно меняется очень медленно, в результате чего визуально обнаруживаются только самые наихудшие места, а дно канав обычно не видно. В рамках проекта ROADEX был протестирован ряд методов для решения этих проблем, и наилучшие результаты были достигнуты при использовании комбинации лазерных сканеров и методов георадара.

Каталожные номера:

Bakgrundsdokument до обработки для идентификации av behov av avvattninsåtgärsder (Швеция)

Teiden suunnittelu IV, Tien rakenne 4, kuivatus (Финляндия)

Geller & Sherad: Проектирование дорог с малой интенсивностью движения – Дренаж дорог с низкой интенсивностью движения

4.

4 выпускные канавы

Водоотводные кюветы представляют собой дренажные сооружения, отводящие воду из боковых канав в сторону от проезжей части. Вода из отводных канав обычно сбрасывается в существующие системы водных путей, такие как речные русла и озера. Отводная канава является важной частью дорожной дренажной системы, но ее часто игнорируют. Если выпускное отверстие забито, это может создать значительные проблемы на дороге на большой территории. Отводные канавы обычно располагаются за пределами проезжей части, в результате чего администрация дорог не всегда может владеть землей, по которой они проходят.Это может создать трудности в получении разрешений от землевладельца, когда отводящая канава забита и требует повторного открытия.

Рекомендуется, чтобы продольный уклон отводящего канала был не менее 4‰. На практике это может потребовать уменьшения градиента до более низкого, чтобы соответствовать местным условиям.

Отводные канавы должны быть вырыты таким образом, чтобы они попадали в естественный водоток на том же уровне, что и дно естественного русла. При отсутствии естественного русла следует выкопать отводящий ров на подходящее расстояние, чтобы свести к минимуму любые скопления ила, грязи или других вредных материалов.

Расположение и оценка отводных канав всегда были проблемой при инвентаризации дренажных систем. Это особенно актуально при съемке дренажа с движущегося транспортного средства, и ROADEX протестировала различные методы, чтобы определить наиболее подходящий метод. Одним из вариантов является использование видеокамеры, установленной под углом 90° к геодезическому автомобилю, для записи состояния канав.В последнее время для того же анализа можно эффективно использовать 360-градусное видео или данные лазерного сканирования. Кроме того, данные GPS с информацией о координатах z могут помочь определить вероятные места отводных канав, поскольку они чаще всего находятся в самой низкой точке долины.

Каталожные номера: Teiden suunnittelu IV, Tien rakenne 4, kuivatus (Финляндия)

4.

5 Водопропускные трубы главных дорог

Водопропускная труба представляет собой трубчатую или коробчатую конструкцию, обычно используемую в качестве поперечного дренажа для разгрузки канав и для пропуска воды под дорогой при естественном дренаже и пересечении ручьев.В Финляндии водопропускная труба считается водопропускной трубой, если ее ширина в свету менее 2 м, а если ширина более 2 м, то она определяется как мост. Если сооружение представляет собой большую трубу с просветом в свету 2-4 м, то водопропускная труба определяется как трубный мост. Форма водопропускной трубы обычно представляет собой круглую трубу, но водопропускные трубы также могут быть арочными, структурными или прямоугольными. Форма зависит от участка, необходимой площади и допустимой высоты почвенного покрова.

Водопропускные трубы обычно изготавливаются из пластика, стали или бетона.Некоторые старые водопропускные трубы также могут быть сделаны из дерева или кирпичной кладки. Пластиковые водопропускные трубы часто легче обслуживать, чем водопропускные трубы из других материалов, поскольку лед не так легко прилипает к их пластиковым поверхностям.

Водопропускные трубы дороги, а относительно небольшие водопропускные трубы, используемые для перекрестных дрен, могут быть подвержены засорению и требуют очистки. Вот почему при планировании установки водопропускной трубы самое важное, о чем следует помнить, это убедиться, что водопропускная труба имеет достаточные размеры и имеет защиту от перелива.Водопропускные трубы также должны быть установлены в соответствии с инструкциями производителя и надлежащим образом защищены от эрозии, размыва и оборудования для обслуживания дорог.

Водопропускные трубы главных дорог должны быть установлены в самой низкой точке местности. Эмпирическое правило при установке водопропускной трубы заключается в том, что естественные модификации русла должны быть сведены к минимуму и что необходимо избегать любого сужения ширины русла. Это можно сделать, сохранив естественный уклон и выровняв канал через водопропускную трубу.

Высота и положение водопропускной трубы зависит от ряда факторов:

– Достаточный продольный уклон (не менее 1% для предотвращения накопления ила или грязи)

— Глубина бокового рва

— Уровень дренажной системы в окружающей местности

– Следует также иметь в виду, что во многих случаях на участках со слабой почвой дорога будет оседать вокруг водопропускной трубы, что приведет к повышению уровня дна канавы.

Водопропускные трубы обычно должны устанавливаться перпендикулярно трассе дороги. Они также могут быть установлены под углом к ​​трассе дороги, если этого требуют местные обстоятельства.

Материалы для фундамента и засыпки, а также материал для переходных клиньев должен быть непромерзающим и не должен содержать камней крупнее 75 мм. Материал фундамента не должен содержать камни крупнее 40 мм. Влажный, хорошо отсортированный гранулированный или песчано-гравийный грунт с содержанием мелких частиц до 10 % является идеальным материалом для обратной засыпки.

В Финляндии рекомендуемый минимальный размер водопропускной трубы на дорогах с низкой интенсивностью движения составляет 400 мм (если длина водопропускной трубы не превышает 10 м). «Размер» водопропускной трубы определяется как внутренний диаметр трубы. Есть некоторые исключения из этого правила. Например, установка новой трубы меньшего размера внутри старой трубы, когда известно, что старая водопропускная труба слишком велика. В идеале ширина водопропускной трубы должна быть равна ширине естественного русла, чтобы избежать сужения русла.

РАЗМЕР ДРЕНАЖНОЙ КОНСТРУКЦИИ
Крутые склоны Голая, легкая растительность Пологие склоны Густая растительность
Площадь дренажа (Гектары) Круглая труба Ø (м) Площадь (м2) Круглая труба Ø (м) Площадь (м2)
0..4 0,76 0,46 0,46 0,17
4. .8 1,07 0,89 0,61 0,29
8..15

1,22

1,17 0,76 0,46
15..30

1,83

2,61 1,07 0,89
30..50

2.13

3,58 1,22 1,17
50. .80 2,44 4,67 1,52 1,82
80..120 1,83 2,61
120..180 2,13 3,58

При расчете размера водопропускной трубы необходимо учитывать ряд факторов, т.е.е. размер дренажной площади, тип окружающей местности, интенсивность осадков и т. д. В приведенной ниже таблице приведены некоторые примеры различных размеров водопропускных труб. Таблица изменена после того, как Геллер и Шерад: «Проектирование дорог с малой интенсивностью – использование, установка и размеры водопропускных труб». Интенсивность осадков принята равной 75 – 100 мм/ч. Ситуация на голых землях с легкой растительностью и крутыми склонами имеет более высокий коэффициент стока, чем на лесных землях с густой растительностью и пологими склонами. Для промежуточной местности размер трубы можно интерполировать.Если предлагаемый размер трубы недоступен, следует использовать следующий больший размер трубы.

Выход водопропускной трубы в идеале должен располагаться в стабильной, не подверженной эрозии зоне. Хорошо засаженные растительностью или каменистые участки являются хорошими местами для размещения водопропускной трубы. Вода, вытекающая из водопропускной трубы, может вызвать проблемы с эрозией, если она сбрасывается прямо на эрозионную почву. Защита канала, каменная наброска или другие конструктивные решения не так хороши, как правильно подобранная и правильно расположенная труба.

Каталожные номера:

Teiden suunnittelu IV, Tien rakenne 4, kuivatus (Финляндия)

Бернтсен и Сааренкето Дренаж на дорогах с низкой интенсивностью движения

Geller & Sherad: Строительство дорог с малой интенсивностью движения – использование водопропускных труб, установка и определение размеров

4.

6 Водопропускные трубы подъездных дорог

Подъездные водопропускные трубы позволяют воде в боковых канавах главных дорог проходить через боковые дороги, соединяющиеся с главной дорогой. Такие дороги могут быть перекрестками главных дорог или простыми частными подъездными дорогами. Функция водопропускных труб подъездной дороги состоит в том, чтобы обеспечить продолжение основной дорожной канавы через боковую дорогу, как если бы дороги не существовало.

В соответствии со старыми финскими правилами минимальный размер водопропускной трубы выезда должен составлять 400 мм, если длина водопропускной трубы превышает 8 м.Если длина менее 8 м, минимальный размер может быть 300 мм. Длина водопропускной трубы будет зависеть от ширины подъездной дороги и часто бывает большой там, где есть магазины, автозаправочные станции и другие предприятия. Водопропускные трубы подъездных дорог исторически имели меньший диаметр, чем водопропускные трубы главных дорог, и скорость потока воды также была ниже. Эти водопропускные трубы меньшего диаметра могут забиваться и вызывать просачивание воды в слои главной дороги и ослаблять их или вызывать серьезные проблемы с эрозией.

Ответственность за обслуживание водопропускных труб подъездных дорог варьируется в зависимости от стран-партнеров ROADEX.

В Финляндии владельцем часто является частное лицо, и ответственность за техническое обслуживание водопропускной трубы лежит на владельце подъездной дороги. Это может вызвать проблемы, поскольку часто эти частные лица пренебрегают своей обязанностью содержать водопропускную трубу в чистоте. Довольно часто водопропускные трубы также слишком малы или построены неправильно. Это создает проблемы для дренажа дорог и приводит к повреждениям главной дороги. В Швеции владельцем водопропускной трубы подъездной дороги является дорожный администратор (Trafikverket), и ответственность за техническое обслуживание принадлежит ему.В Шотландии также ответственность за техническое обслуживание водопропускных труб подъездных дорог ложится на дорожную администрацию (т. е. местный совет для дорог с низкой интенсивностью движения и Transport Scotland для национальных дорог). В Норвегии решение аналогично Швеции. В Норвегии Норвежская администрация дорог общего пользования владеет 3 метрами от края дороги. Большая часть водопропускных труб подъездных дорог проходит в этом районе, поэтому ответственность за них несет NPRA.

В Исландии частные землевладельцы должны оплачивать все расходы, связанные с водопропускными трубами подъездных дорог.Водопропускные трубы должны быть построены в соответствии с рекомендациями ICERA. Обслуживание водопропускной трубы подъездной дороги является обязанностью ICERA. ICERA владеет 20 метрами земли по обеим сторонам дороги от центральной линии. В Гренландии частный землевладелец строит водопропускную трубу подъездной дороги, но затем муниципалитет берет на себя ответственность за ее содержание.

4.7 Дорожные дренажные конструкции и слои

Горизонтальные дренажные конструкции дорог включают в себя такие конструкции, как фильтрующие слои, специальный геотекстиль и специальные асфальтобетонные смеси (например, пористый асфальт), которые отводят воду от дороги или перерезают капиллярное соединение подъема от земляного полотна до верхней части дорожного покрытия. структура.

Основное назначение фильтрующего слоя в дорожном водоотводе – отсекать капиллярный подъем к слоям дорожной конструкции над ним. Материал фильтрующего слоя должен быть хорошо отсортирован с максимальным размером зерна 31,5 мм и не должен быть морозоустойчивым. Толщина фильтрующего слоя в странах Северной Европы варьируется от 0,4 м до 0,6 м. Фильтрующий слой является самым нижним структурным слоем и обычно распространяется по дну котлована. В конструкции дороги всегда следует использовать фильтрующий слой, если грунтовое основание подвержено морозу (например, глина, ил и илистая морена).Слой фильтра обычно отделяют от грунта земляного полотна геотекстилем.

Геотекстильные композиты

также могут использоваться в качестве дренажных слоев. «Поддонный ковер» похож на сэндвич-структуру, которая пропускает воду с помощью своей сотовой структуры. Между геотекстилем зажата жесткая пластиковая сердцевина. Ковер укладывают на ровную поверхность и покрывают слоем заполнителей достаточной толщины, чтобы защитить ковер от действия тяжелых транспортных средств.

Пористый асфальт используется в странах с большим количеством осадков. Эта специальная асфальтобетонная смесь обеспечивает быстрый отвод воды с поверхности дорожного покрытия. Это снижает риск аквапланирования и плохих условий видимости из-за «разбрызгивания и разбрызгивания», а также повышает общую безопасность дорожного движения. Вода не собирается легко на пористой поверхности асфальта во время проливных дождей, так как большинство камней в смеси имеют одинаковый размер (т.е. очень крутая кривая градации).Толщина слоя пористого асфальта обычно составляет 20-100 мм, и он укладывается поверх непроницаемого асфальтового основания. Хотя материал хорош во влажных условиях, он имеет несколько недостатков. Ему не хватает прочности, и необходимо убедиться, что битума достаточно для покрытия камней. Если битума будет слишком много, смесь будет легко слеживаться, а поры будут закупорены битумом. Если битума будет слишком мало, произойдет растрескивание. Пористый асфальт может забиваться и терять свою эффективность при попадании твердых частиц и пыли из окружающей среды, выдувании грунта, износе двигателей и грузов. Снег, лед и антиобледенительные соли зимой также могут забивать поры и препятствовать оттоку воды.

Наконец, специальные материалы, такие как вспененное переработанное стекло, используются в качестве дренажных и морозостойких слоев. Древесная кора также использовалась на лесных дорогах.

Каталожные номера:

Dawson Вода в дорожных конструкциях, InfraRYL2010 (Финляндия)

Ehrola: Liikenneväylien rakennesuunnittelun perusteet (Финляндия)

4.8 Вертикальные дренажные конструкции, дренажи

Вертикальные подземные дренажные конструкции обычно используются вдоль дорог на влажных участках, например, на мокром берегу с просачиванием. Целью этих вертикальных дренажных сооружений является удаление грунтовых вод и поддержание сухости земляного полотна под дорогой. Вертикальные подземные дрены можно разделить на две основные группы; 1) перехватывающие дренажи и 2) дренажи, снижающие уровень грунтовых вод.

Иногда использование вертикальных дренажных конструкций может быть более экономически выгодным, чем добавление толстого структурного участка к дороге или частый ремонт дороги.Особенно это касается дорог с высокой интенсивностью движения.

Типичный поддренаж состоит из перехватывающей траншеи (глубина 1-2 метра) и обратной засыпки. Дренажи обычно заполнены высокопроницаемым материалом, обернутым в геотекстиль, с перфорированной трубой или проницаемым материалом у дна. Дренажные системы на основе геокомпозита, также известные как «плавниковый дренаж», обычно имеют толщину всего несколько сантиметров. Эти типы дренажных систем обычно располагаются на краю конструкции дорожного покрытия, параллельно осевой линии дороги.

Трапы траншейные («французские» дрены)

Траншейный водосток состоит из желоба, обернутого геотекстилем. Изготавливается из круглого или дробленого заполнителя. В предыдущие годы слив устанавливался без трубы в основании, но в настоящее время обычно в комплект входит некоторая форма несущей дренажной трубы. Оберточная ткань из геотекстиля предназначена для предотвращения проникновения мелких частиц грунта в канализацию и ее засорения. Геотекстиль должен быть водопроницаемым, чтобы вода могла свободно стекать из окружающего грунта в канализацию.

Пошаговый пример изготовления желоба:

1. Выкопать узкую траншею

2. Очистить выкопанную траншею

3. Выровняйте поверхности котлована геотекстилем

4. Уложите слой заполнителей на дно облицованной траншеи

5. При необходимости установите несущую трубу

6. Заполнить слив заполнителями

7. Закройте слив и оберните геотекстилем (минимальный нахлест 30 см)

8.Покройте закрытую поверхность дренажа не менее чем 3-5 см верхнего слоя почвы или другого материала с низкой проницаемостью. Если необходимо собрать поверхностный сток, то и укрывной материал должен быть водопроницаемым.

Ребристые водостоки — продольные водостоки, изготовленные из композитных материалов. Пластинчатый водосток обычно состоит из двух внешних поверхностей из геотекстиля, обеспечивающих фильтрующую функцию по отношению к окружающему грунту, и жесткого пластикового сердечника, который зажат между геотекстилями. Пластинчатый дренаж также может входить в встроенный коллектор в нижней части дренажа.Вода течет через геотекстильные покрытия в сердцевину, которая затем переносит воду в отводную канаву.

Каталожные номера:

Доусон: Вода в дорожных сооружениях

Geller & Sherad: Проектирование дорог с малой интенсивностью движения – Дренаж дорог с низкой интенсивностью движения

4.9 Дренажные сооружения внутреннего и внешнего откосов

Целью проектирования внутренних и внешних уклонов дороги является использование как можно более пологих уклонов.Пологие склоны безопаснее для окружающей среды, лучше для безопасности движения и обладают большей устойчивостью к эрозии. Наклон типичного склона будет зависеть от категории дороги (сельская дорога, главная дорога, автомагистраль и т. д.) и местного рельефа. Рекомендуемый уклон внутреннего склона главной дороги в соответствии со старыми финскими правилами составляет не менее 1:2, а внешнего уклона — не менее 1:4.

Плохая устойчивость склона может вызвать проблемы с водоотводом дороги и привести к ее повреждению.Материал, стекающий на дно канавы, может заблокировать поток воды в канаве и привести к проникновению воды в дорожные конструкции. Затем это может привести к дифференцированному морозному пучению и деформации обочины. Исследование ROADEX показало, что нестабильные склоны являются одной из основных причин аварий на тестовых дорогах в Финляндии.

Особая проблема, которая вызывает проблемы, заключается в том, что восприимчивый к воде материал со дна канавы был помещен обратно на внутренний откос во время очистки канавы.Затем этот материал быстро стекает обратно на дно канавы, что приводит к дальнейшим проблемам с дорогой.

Каталожные номера:

Доусон: Вода в дорожных сооружениях

Teiden suunnittelu IV, Tien rakenne 4, kuivatus

4.
