Устройство бетонных полов по грунту | Полы



устройство бетонных полов по грунту

Устройство бетонного пола по грунту

В процессе возведения и обустройства подвальных помещений, гаражей, различных хозяйственных построек, а иногда даже жилых помещений (разумеется, в регионах с теплым мягким климатом) застройщики нередко отдают предпочтение технологии, предполагающей устройство бетонного пола по грунту.

Устройство бетонного пола по грунту

Ознакомившись с нижеизложенной информацией, вы получите все необходимые сведения для самостоятельного проведения рассматриваемого мероприятия, отказавшись от привлечения к данной работе сторонних мастеров и существенно сэкономив на возведении пола.

Устройство бетонных полов по грунту

Полы являются неотъемлемой частью сооружения. Они должны быть износостойкими, прочными, качественными и соответствовать предъявляемым к ним требованиям. Бетонные полы, имеющие многослойную структуру, обустройство которых выполняется на подготовленный грунт, приобрели популярность у населения. Конструкции этого пола актуальны не только для гаражей и подвалов, они служат поверхностью для различных напольных современных покрытий в жилых помещениях. В данной статье содержится информация о вариантах конструкций бетонного пола на подготовленный грунт.

Содержание

Особенности укладки бетонного пола по грунту

Укладка бетонного пола по подготовленному грунту имеет отличие от других видов в количестве уложенных слоев гидроизоляции и подушки под бетонный раствор, в зависимости от определенных условий, учитывая следующие показания:

  • уровень глубины грунтовых вод
  • нагрузку на предстоящий пол
  • применение системы теплого пола.

При уровне глубины грунтовых вод меньше 2 м необходимо прокладывать слой гидроизоляции и делать подушку из крупного щебня и чистого песка. Армирующий слой необходимо укладывать при больших предстоящих нагрузках на пол. При планировании применения системы теплого пола нужен 2 см температурный зазор, который устанавливают между стяжкой и стеной для предотвращения повреждения бетонной заливки.

Необходимые условия

Обустройство такого пола по подготовленному грунту выполняется с соблюдением необходимых условий:

  • если грунты не подвижны
  • уровень глубины грунтовых вод не меньше 5 м.
  • почва под ними должна быть сухой.

В зимний период дом должен отапливаться, чтобы не произошло деформации конструкции впоследствии промерзания грунта и увеличения нагрузки на фундамент. Такие полы лучше всего подойдут для цокольного этажа или подвала. Нужно обязательно предвидеть все тонкости, устраивая бетонные полы в помещениях.

Не допускается заливание бетонного пола по подготовленному грунту при высоком уровне залегания грунтовых вод. На укладку пола по грунту влияет его структура и глубина промерзания, уровень сейсмической активности. Приступая к укладке бетонного пола, нужно все проанализировать и сделать вывод, можно ли укладывать в данном помещении бетонные полы.

Варианты конструкций бетонного пола по грунту

Прежде чем рассматривать варианты конструкций бетонного пола по подготовленному грунту, ознакомимся с его слоями. Утрамбованный подготовленный грунт служит основой поверхности для укладки слоев бетонного пола. Подушку укладывают из слоя 8−10 см любого чистого песка и крупного щебня. Применяется подушка для выравнивания и для защиты от влаги. Черновая стяжка бетонного пола по подготовленному грунту проводится толщиной 7 см на пленке из полиэтилена и укладывается сверху на подготовленный грунт или на подушку. Армировать ее необязательно, но для изготовления необходимо применять только речной

песок и щебень 5−10 мм фракции.

Заливка бетонного пола по подготовленному грунту выполняется толщиной, равной толщине слоя подушки. Проводится заливка без полиэтилена, путем заливания раствора на подушку. Гидроизоляция проводится из рубероида. Утепление бетонного пола по подготовленному грунту проводят с применением ЭППС или пенопласта. Толщину утеплительного слоя укладывают в зависимости от климатических условий. Чистовую стяжку проводят 8−10 см толщиной обязательно с использованием армирующей сетки, а также щебня 5−10 мм фракции и речного песка. Чистовое покрытие выполняют из любого современного напольного материала.

Вариант конструкции бетонного пола по подготовленному грунту с применением гидроизоляции и уровнем залегания грунтовых вод выше 2 м состоит из:

  • подготовленного грунта
  • слоя подушки песчаной
  • слоя щебня
  • слоя черновой стяжки
  • полиэтилена
  • рубероидного слоя
  • слоя утеплительного материала
  • слоя чистовой стяжки с применением армирующей сетки
  • чистового напольного современного покрытия.

Вариант укладки при уровне низкого залегания грунтовых вод с подсыпкой состоит из:

  • подготовленного утрамбованного грунта
  • подушки из чистого песка
  • полиэтилена
  • черновой стяжки
  • утеплительного материала
  • чистовой стяжки с применением армирующей сетки
  • чистового напольного современного покрытия.

Вариант конструкции без подсыпки с заливкой вместо черновой стяжки состоит из:

  • подготовленного грунта
  • заливки
  • утеплительного материала
  • чистовой стяжки с применением армирующей сетки
  • чистового напольного современного покрытия.

Вариант конструкции бетонного пола по подготовленному грунту без подсыпки при уровне низкого залегания грунтовых вод состоит из:

  • подготовленного грунта
  • полиэтилена
  • черновой стяжки
  • утеплительного материала
  • чистовой стяжки с применением армирующей сетки
  • чистового напольного современного покрытия.

Вариант конструкция бетонного пола с планированием системы электрического или водяного теплого пола состоит из:

  • подготовленного грунта
  • слоя подушки песчаной
  • слоя щебня
  • слоя черновой стяжки
  • рубероидного слоя
  • слоя утеплительного материала
  • армированной бетонной стяжки с вмонтированным теплоносителем
  • чистового напольного современного покрытия.

Этапы монтажа бетонного пола по грунту

Монтаж бетонного пола по подготовленному грунту проводится при возведенных стенах и кровли крыши.

Первый этап предусматривает разметку основания. Для этого от низа двери необходимо отложить 1 метр вверх и провести горизонтальную линию. Затем отмеряем от линии 1 м вниз, тем самым проводим линию нулевой отметки.

Второй этап включает подготовку основания под бетонный пол. Помещение убирается от разного мусора, верхний слой грунта снимается на глубину 30 см. Грунт выравнивают и утрамбовывают. Для обеспечения на данном этапе хорошей гидроизоляции рекомендуется промочить водой грунт и проложить слой глины.

Третий этап включает укладку песчаной подушки. На подготовленную основу укладывается подушка из песка. Вниз ложится щебень и утрамбовывается, далее насыпается слой песка 8−10 см толщины. Песок промачивают водой и утрамбовывают. Затем укладывают слой 8−10 см крупной фракции щебня, и снова наверх насыпается песок и утрамбовывается. Горизонтальность каждого слоя необходимо проверять строительным уровнем.

На четвертом этапе выполняют гидроизоляцию и черновую стяжку. Для гидроизоляции используют плотный, без повреждений полиэтилен. Укладывают полиэтилен внахлест и скрепляют скотчем, края его должны загибаться на стены. Дальше идет заливка бетонным раствором пола по подготовленному грунту. Черновую стяжку заливают 5 см толщиной. После ее застывания укладывают пароизолирующую мембранную пленку. В качестве утеплителя используют минеральную вату, керамзит, перлит, изолон, пенопласт. влагостойкую толстую фанеру и другие материалы для утепления.

Пятый этап включает в себя укладку армированной металлической или пластиковой

сетки. которая придает полу прочность.

Шестой этап предусматривает сборку опалубки. необходимой для бетонной заливки. Опалубку делают из досок и устанавливают между направляющими. Направляющие, чтобы обеспечить качество бетонной плиты, выставляют по уровню.

После установления опалубки выполняют заливку чистового слоя. Заливку проводят раствором, который приготавливают из цемента, чистого песка, щебня и воды в соотношении 1: 2: 4: 0,5 соответственно. Все это тщательно перемешивают, заливают и выравнивают правилом. Потом, когда подсохнет пол, вынимают направляющие и швы заливают бетоном. Полное высыхание залитой стяжки длится около четырех недель. Затем можно укладывать напольное современное покрытие.

В заключение

Итак, проведение обустройства бетонного пола по подготовленному грунту — это трудоемкий процесс, который требует неукоснительного соблюдения инструкции монтажа, чтобы вышел качественный, устойчивый, герметичный бетонный пол. Укладку такого пола можно выполнить самостоятельно, изучив инструкцию. Бетонная стяжка в жилых помещениях служит основанием для укладки ламината, линолеума, плитки и других напольных покрытий .

Пол по грунту. Устройство бетонного пола по грунту

Автор: valera профиль в Google+

В этой статье подробно разберем конструкцию и устройство монолитного бетонного пола по грунту. Под полом по грунту , далее в статье, будем понимать бетонный пол, выполненный внутри контура фундамента, прямо по земле. Рассмотрим частые вопросы, связанные с этим полом, и саму конструкцию от земли до чистового покрытия.

Содержание: (скрыть)

При каких видах фундаментов можно делать пол по грунту

Бетонный пол по гурнту можно применять при ленточном фундаменте, и при столбчатом фундаменте (или фундаменте по технологии ТИСЭ). Плитный фундамент сам (по своей конструкции) является сразу и полом по грунту. При ленточном фундаменте конструкция пола, как правило, примыкает к фундаментной стенке.

Рис. 1. Примыкание пола по грунту к ленточному фундаменту

Рис. 2. Примыкание пола по грунту к столбчатому фундаменту при низком ростверке

При столбчатом фундаменте или фундаменте по технологии ТИСЭ конструкция пола по грунту может примыкать к ростверку (если ростверк низкий), или располагаться ниже ростверка (если ростверк высокий).

В случае с высоким ростверком зазор между конструкцией пола и ростверком закрывается при заливке пола, например, досками (можно необрезными). Эти доски остаются в конструкции, не вынимаются, рисунок 3.

Рис. 3. Примыкание пола по грунту к столбчатому фундаменту в случае высокого ростверка

Высота устройства пола по грунту относительно ленточного фундамента

Рис. 6. Пол по грунту расположен выше ленты фундамента

Рис. 7. Пол по грунту примыкает к верху ленты

Нет никаких конструктивных обязательных рекомендаций по поводу отметки (высоты) устройства пола по грунту. Он может быть устроен на любой высоте, показанной на рисунках 4-7, вверху. Единственное, на что нужно обращать внимание при выборе этого параметра - где будет по высоте входная дверь. К отметке низа двери желательно привязаться, чтобы не было перепада между низом двери и полом, как на рисунке 8, или чтобы не понадобилось потом вырезать под дверь проем в ленте.

Рис. 8. Перепад по высоте между полом по грунту и дверным проемом

Рис. 9. Пол по грунту вровень с дверным проемом

Примечание: Проем под входную дверь лучше (правильнее) предусмотреть на этапе заливки ленты. Просто не заливать это место, вставить туда доски или пенопласт, так, чтобы в ленте остался проем. Если проем оставить забыли, то придется или пол весь делать выше (а это увеличение стоимости на подсыпку), или вырезать проем в готовой ленте, резать арматуру в ней, ослаблять, и т.д.

Таким образом, если проем под входную дверь выполнен правильно (на этапе заливки ленты), то пол по грунту устраиваем так, чтобы верх пола был вровень с проемом под дверь (с учетом чистового покрытия). Для того, чтобы правильно высчитать толщину конструкции пола, и определить с какой отметки нужно начать его конструкцию, нужно понимать, какими будут все его слои по толщине, от чего это зависит. Об этом далее.

Случаи когда пол по грунту выполнять не рекомендуется

Нет таких случаев. Даже когда высокий уровень грунтовых вод, то монолитный пол по грунту правильнее устраивать, чем пол по лагам, например. Вид грунта, сейсмика, уровень промерзания, - все это тоже не влияет на возможность устройства такого пола.

Примечание: Мы не рассматриваем ситуации, когда дом приподнят над землей на сваях, понятно, что тогда такой пол не устраивается.

Варианты конструкций пола по грунту

Рис. 12. Конструкция пола по грунту при низком УГВ, ниже 2м, без подсыпки, с проливкой вместо черновой стяжки

Рис. 13. Конструкция пола по грунту при низком УГВ, ниже 2м, без подсыпки, с черновой стяжкой

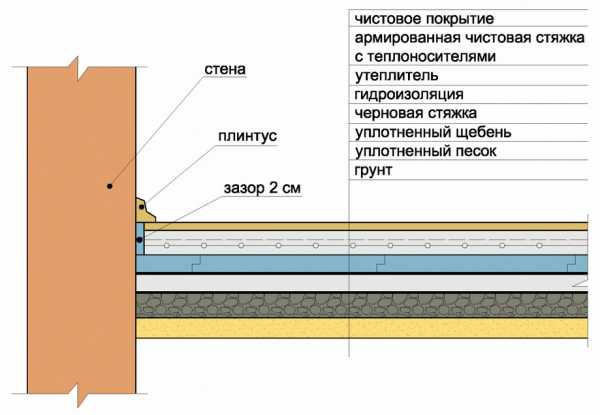

Рис. 14. Конструкция пола по грунту в сочетании с теплым полом

Примечание: На рисунке 14 показаны трубы теплого пола и армирующая сетка над ними. Между трубами пола и армирующей сеткой,- нет зазора. просто так нарисовано для наглядности.

Описание основных слоев пола по грунту

Разберем основные слои (пирог) пола по грунту. Рассматриваем конструкцию снизу - вверх. Будем описывать все слои, которые могут быть, без привязки к конкретному рисунку.

  • Уплотненный грунт - основание для устройства пола, должен быть качественно уплотнен
  • Слои подсыпки (песок 7-10 см и щебень 7-10 см). Слои подсыпки могут выполняться для защиты от капиллярного поднятия воды и могут выполняться как выравнивающий слой. Щебень в слое подсыпки должен быть фракции 30-50 мм (крупный). Песок в слое подсыпки может быть любой, и речной, и карьерный (овражный). От того, с какой целью делается подсыпка, зависит можно ли заменить щебень на керамзит, про это можно прочесть в пункте Можно ли заменить щебень на керамзит, в этой же статье, ниже. Важно, чтобы слои подсыпки были качественно уплотнены. Есть условия, когда устройство подсыпки обязательно, и когда не обязательно. Об этом можно прочесть в пункте От чего зависит конструкция пола по грунту, в этой же статье, ниже
  • Черновая стяжка пола по грунту. Это слой, поверх подсыпки или уплотненного грунта. Выполняется по полиэтиленовой пленке (она стелится на грунт или подсыпку), толщина черновой стяжки 5-7 см. Её можно не армировать. Иногда черновую стяжку заменяют проливкой. О проливке - в следующем пункте, о том, когда можно заменять черновую стяжку проливкой - в пункте Можно ли заменить черновую стяжку проливкой, в этой же статье, ниже. Щебень в конструкции черновой стяжки должен быть фракции 5-10 мм (мелкий). Песок в конструкции черновой стяжки должен быть обязательно речной, не карьерный (овражный)
  • Проливка (заливка) пола по грунту. Устраивается путем проливания раствором слоя подсыпки. Толщина проливки получается равной толщине слоя подсыпки. Она устраивается без полиэтиленовой пленки
  • Гидроизоляция. Устраивается из рубероида, 1-2 слоя. Рубероид можно брать самый обычный, без посыпки. Есть условия, когда гидроизоляция обязательна. Об этом можно прочесть в пункте От чего зависит конструкция пола по грунту, ниже
  • Утеплитение пола по грунту . В качестве утеплителя для пола по грунту рекомендуем применять ЭППС, плотностью 28-35 кг/м 3. или пенопласт плотностью от 30 кг/м 3 и выше. Толщина утеплителя определяется расчетом (в зависимости от климатической зоны)
  • Чистовая стяжка. Толщина чистовой стяжки 7-10 см. Щебень в конструкции чистовой стяжки должен быть фракции 5-10 мм (мелкий). Песок в конструкции чистовой стяжки должен быть обязательно речной, не карьерный (овражный). Чистовая стяжка (в отличие от черновой) армируется обязательно. Армирование выполняется сеткой с диаметром проволоки 3-4 мм. Как выбрать, 3 мм или 4 мм, написано в пункте От чего зависит конструкция пола по грунту, ниже
  • Чистовое покрытие. Чистовое покрытие пола по грунту может быть любым. Соответственно, и подробности устройства свои для каждого вида покрытия.

Наличие и последовательность слоев пола по грунту

От чего зависит конструкция пола по грунту:

  1. От уровня залегания грунтовых вод
  2. От того, будут ли эти полы с теплоносителями (теплые) или нет
  3. От эксплуатационных нагрузок на полы.

Как именно конструкция пола по грунту зависит от этих факторов, разберем ниже.

1. По наличию гидроизоляции. Наши рекомендации: устраивать гидроизоляцию из рубероида (1-2 слоя), если уровень грунтовых вод пролегает ближе, чем на 2 м от низа пола по грунту. Кроме того, при расположении грунтовых вод ближе, чем 2 м, рекомендуем обязательно устраивать подсыпку из песка и щебня, рисунок 10. Если уровень ниже, чем 2 м, то можно выполнять пол без гидроизоляции. При уровне ниже, чем 2 м, подсыпка из песка и щебня не обязательна, рисунок 11, 12, 13.

Примечание: Нужно ориентироваться на самый высокий уровень грунтовых вод, какой может быть на конкретной строительной площадке. То есть, смотреть, как высоко вода поднимается весной, при паводке, и т.д. и именно этот уровень брать в расчет.

2. При наличии теплоносителей в конструкции пола по грунту, нужно делать зазор между стенами и полом, 2 см. Это требование одинаковое и для водяного и для электрического теплого пола. Зазор делается в уровне чистовой стяжки (с теплоносителем). Все слои ниже чистовой стяжки кладутся к стенам без зазора, рисунок 14. Подробнее прочесть про устройство водяного теплого пола можно в статье Теплый пол водяной. Особенности и устройство теплого пола водяного .

3. Если планируется, что на пол по грунту будет ставиться что то тяжелое (тяжелее, чем 200 кг/м 2 ), то чистовую стяжку армируем сеткой с диаметром проволоки 4 мм. Если нагрузки до 200 кг/м 2. то можно армировать сеткой из проволоки диаметром 3 мм.

Важные моменты при устройстве пола по грунту

Эти важные моменты хотелось бы разобрать на основе вопросов, которые, как правило, возникают у читателей нашего портала при устройстве пола по грунту.

Можно ли на этот пол ставить внутренние стены?

Да, на армированную проволокой 4 мм стяжку можно ставить внутренние стены из кирпича (в кирпич), из перегородочного блока (100 мм), и стены в полблока толщиной. Под блоком имеется в виду любой блок (керамзитобетонный, ракушечник, газобетон, пенобетон, и тд)

Можно ли щебень в слое подсыпки заменить керамзитом?

Подсыпка выполняется, как правило, для того, чтобы оборвать капиллярное поднятие воды. Керамзит разбухает от воды, и, как материал подсыпки не пригоден. То есть, если подсыпка планировалась как дополнительная защита от воды, - такую замену делать нельзя. Если подсыпка планировалась не как защита, а просто как выравнивающий слой, и вода далеко (глубже, чем 2 м от основания), и грунт постоянно сухой, то можно заменить щебень керамзитом для устройства пола по грунту.

Можно ли щебень в слое подсыпки заменить битым кирпичом, отходами стройматериалов?

Нельзя. Если подсыпка планировалась как дополнительная защита от воды, - то битый кирпич и другие отходы не выполнят в подсыпке свою задачу. Если подсыпка планировалась не как защита, а просто как выравнивающий слой, то тоже не рекомендуем такую замену, так как эти материалы с разной фракцией, их трудно будет качественно утрамбовать, а это важно для нормальной работы конструкции пола.

Можно ли щебень в слое подсыпки заменить керамзитом, насыпать его побольше, и тогда не класть утеплитель?

Чтобы заменить 50-100 мм ЭППС (именно столько в среднем нужно для утепления пола по грунту), понадобится 700-1000 мм керамзита. Такой слой невозможно качественно уплотнить, поэтому мы не рекомендуем так делать.

Можно ли не армировать стяжку?

Можно не армировать черновую стяжку. Чистовую стяжку армировать обязательно.

Можно ли армировать стяжку не сеткой? Можно вместо арматурной сетки в стяжку положить просто металлические прутки, не связывая их между собой, или другие металлические части?

Нет, чтобы армирование было рабочим, оно должно выполняться сеткой.

Можно ли гидроизоляцию укладывать прямо на слои подсыпки?

Нет, гидроизоляция должна укладываться на ровное и прочное основание (в нашем случае это черновая стяжка), иначе она быстро придет в негодность из-за неравномерных нагрузок.

Можно ли не делать черновую стяжку и класть гидроизоляцию или утеплитель (если гидроизоляции нет) прямо на слои подсыпки?

По гидроизоляции разобрали в пункте выше. Утеплитель тоже нужно укладывать на ровное и прочное основание. Этим основанием и является черновая стяжка. Иначе утеплитель может дать подвижку, и последующие слои тоже, и это может привести к появлению трещин в полу.

Можно ли вместо черновой стяжки делать проливку?

Разберем, что мы имеем в виду под черновой стяжкой и проливкой . Черновая стяжка - это слой поверх подсыпки или уплотненного грунта. Выполняется по полиэтиленовой пленке (она стелится на грунт или подсыпку), толщина черновой стяжки 5-7 см. Проливка устраивается путем проливания раствором слоя подсыпки. Толщина проливки получается равной толщине слоя подсыпки. Она устраивается без полиэтиленовой пленки. Теперь о том, можно ли черновую стяжку заменить проливкой. Если вода ближе, чем на 2 м, и подсыпка (песок и щебень) выполнялись, как слой который препятствует капиллярному поднятию, то проливку делать нельзя. Потому что пролитый щебень не будет обрывать капиллярное поднятие воды. Если подсыпка выполнялась в выравнивающих целях, и вода глубже, чем 2 м, то можно делать проливку вместо черновой стяжки. Если подсыпки нет вообще, и стяжка выполняется прямо на уплотненный грунт, то можно делать как черновую стяжку, так и проливку. Только получается, что проливку нет смысла делать, так как для нее все равно придется насыпать песка около 3 см и щебня около 10 см, причем песок в этом случае речной, а щебень фракции примерно 10 мм. В общем, проще выполнить обычную черновую стяжку.

Полиэтилен под черновой стяжкой заменяет гидроизоляцию?

Функция этого слоя - не дать бетонному молочку уйти в слои подсыпки или в грунт. Этот слой чисто технологический, он НЕ заменяет основной гидроизоляции (рубероида поверх черновой стяжки). Если вода глубже, чем 2 м, то гидроизоляция (рубероид) не нужен, но это не значит, что мы его заменили полиэтиленом. Просто эти слои несут разную функцию, и не заменяют один другого. При устройстве черновой стяжки и воде глубже 2 м, слой полиэтилена все равно нужен.

Где правильно располагать армирующую сетку в чистовой стяжке?

Имеет ли значение, где именно расположена армирующая сетка в слое чистовой стяжки (внизу, вверху или по центру)? Если стяжка без теплоносителей, то сетка должна располагаться в 3 см от верха стяжки (то есть, примерно посредине). Если стяжка с теплоносителями, то сетка обязательно должна быть сверху труб, плюс 2-3 см защитного слоя.

Источники: http://pol-spec.ru/pol-v-chastnom-dome/ustrojstvo-betonnogo-pola-po-gruntu.html, http://www.nashpol.com/osnova/chernovoy-pol/ustroistvo-betonnyh-polov-po-gruntu.html, http://www.builderclub.com/statia/pol-po-gruntu-ustroystvo-betonnogo-pola-po-gruntu

Комментариев пока нет!

postrojkin.ru

Устройство бетонного пола по грунту

Пол по грунту создается на первых этажах домов с ленточными фундаментами. Популярность такой конструкции обусловлена простотой исполнения и невысокой стоимостью работ.

Кроме этого бетонный пол – это надежно, долговечно и прочно. Бетонное основание по грунту легко сделать даже новичку без специальных знаний и умений.

В каких случаях возможно устройство пола по грунту?

• если планируется подвальное помещение;

• грунтовые воды не должны пролегать ближе 4 м;

• грунт не должен быть подвижным;

• здание или дом зимой должны быть отапливаемыми, иначе, когда промерзнет почва, сила пучения может повредить конструкцию бетонного пола.

Этапы монтажа бетонного пола по грунту

Работы по обустройству бетонного пола можно начинать после завершения стен и укладки кровли.

Разметка помещения

В первую очередь нужно определиться с уровнем пола. Он устанавливается с учетом высоты дверных проемов. Разметка наносится по всему периметру помещения. Для наглядности и упрощения монтажных работ на прибитые гвозди натягивается бечевка.

Подготовка основания

Почва тщательно очищается от строительного и прочего мусора. Верхний слой грунта снимается с учетом высоты будущего теплоизоляционного «пирога». Высота от земли до отмеченной линии уровня пола будет составлять около 35 см. После этого почва тщательно утрамбовывается с помощью виброплиты или подручных средств.

Важно! Если после снятия верхнего слоя земли пол опустится ниже 35 см, до нужной линии засыпается песок и хорошо уплотняется. Для того чтобы снизить риск проникновения грунтовых вод к будущему полу на землю укладывается слой плотно утрамбованной глины.

Посмотрите видео по устройству бетонного пола по грунту

Устройство подушки из гравия, щебня и песка

Следующим этапом будет укладка гравия и песка примерно по 10 см каждого слоя. Уложенные слои проливаются водой и уплотняются. Далее насыпается щебень, поверхность выравнивается по горизонтали, утрамбовывается и засыпается песком. Завещающий на этом этапе слой песка кладется для того чтобы полностью выровнять плоскость и убрать острые выступы щебня.

Гидроизоляция

Для защиты от влаги и конденсата можно воспользоваться любым материалом для гидроизоляции от полиэтиленовой пленки до специальной мембраны. Пленка стелиться с запасом на стены и внахлест между собой. Края проклеиваются скотчем.

Теплоизоляция

Для утепления бетонного пола могут применяться разнообразные материалы с теплоизоляционными свойствами:

— керамзит;

— перлит;

— минеральная вата;

— пенопласт, пенополистирол;

— изолон.

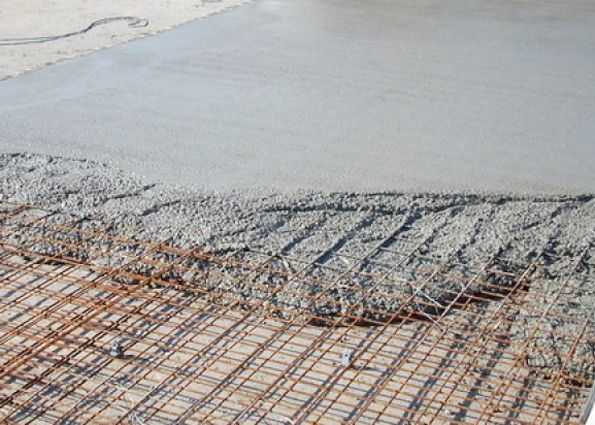

Армирование

Чтобы бетонная стяжка приобрела дополнительную надежность, производится армирование. Можно использовать готовые стальные и пластиковые сетки или сварить каркас арматуры своими руками из металлических прутов.

Важно! Арматурная сетка должна быть приподнята над поверхностью примерно на 3 см. Подойдут любые подручные средства, которые подкладываются под арматурный слой: колышки, куски фанеры, бруски.

Установка маяков и сборка опалубки

Чтобы бетонная стяжка была точно вровень с обозначенным уровнем пола, устанавливаются направляющие, например из досок или бруса. Маяки закрепляются на густой цементный раствор, и между ними собирается опалубка из досок или фанеры.

Важно! Маяки и опалубка должны располагаться строго по линии отмеченного пола и выровнены по горизонтали строительным уровнем. Доски после монтажа стяжки нужно вынимать, чтобы облегчить этот процесс их покрывают специальным маслом.

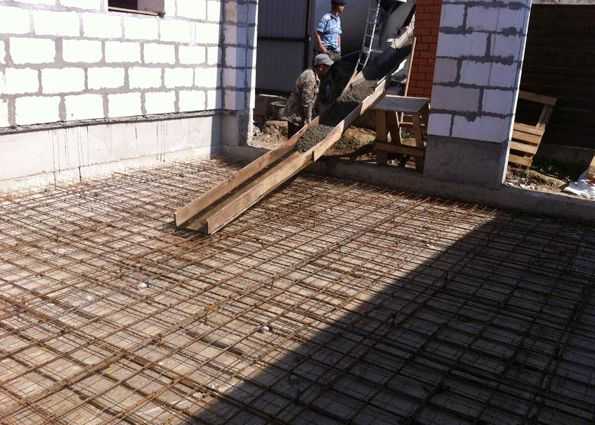

Стяжка пола

Для приготовления бетонного раствора понадобится цемент не ниже марки 400, песок, щебень и вода. Пропорции цементного состава для стяжки следующие: цемент — 1 часть, песок – 2 части, щебень – 4 части. Смесь заливается 0,5 частью воды и перемешивается в бетономешалке.

Готовый состав заливается в опалубку, трамбуется специальным вибратором или протыкается прутом арматуры, для удаления пустот и пузырьков воздуха. Стяжка выравнивается правилом. После того как цемент слегка схватится направляющие и опалубка вынимаются, оставшиеся пустоты заполняются бетоном и разравниваются.

Бетон накрывается пленкой, чтобы избежать быстрого испарения влаги и растрескивания, и оставляют на 28 дней до полного высыхания. В течение этого срока поверхность нужно периодически увлажнять водой.

Финишное выравнивание

После того как пол полностью затвердеет, проводят выравнивание пола нивелирными смесями. Так поверхность станет идеально ровной, и исправятся все мелкие погрешности чернового выравнивания. Работу начинают с дальнего угла от двери. Приготовленный по инструкции состав заливается на пол и прокатывается игольчатым валиком. Самовыравнивающиеся смеси сохнут около 3 суток.

Полученный бетонный пол – это надежнейшая основа, которая будет служить десятилетиями. Сверху можно настелить любое напольное покрытие на выбор от паркета до линолеума.

        Поделиться:

Рекомендуем прочитать:

nastroike.com

Устройство бетонных полов по грунту


Устройство пола по грунту: конструкция, специфика сооружения

Если речь идет о способе устройства полов первого этажа частного дома, а вы не обладаете необходимыми знаниями, чтобы сформировать свое собственное мнение, предлагаем вашему вниманию некий «ликбез» по устройству полов. Итак, есть два варианта: первый — устройство пола по грунту, второй — по плитам или балкам. Если предстоит строительство дома, где будут проживать периодически (дача, охотничий домик), а также в том случае, если грунт сырой и дом находится в холодной климатической зоне, лучшим конструктивным решением будет устройство пола на балках, в остальных случаях предпочтительнее устройство пола непосредственно по грунту. Полы по грунту действительно дешевле полов устроенных по балкам (значительная экономия на строительных и теплоизоляционных материалах). Рассмотрим подробнее особенности устройства полов по грунту.

Виды полов по грунту ↑

В зависимости от назначения помещения и особенностей климата устраиваются либо монолитные (бетонные) полы, либо полы с подпольем. Конструктивные особенности монолитного пола идеально подходят для устройства террасы, веранды, гаража или подвала, а полы с подпольем лучше подходят для жилых помещений. Устройство монолитного пола многослойно. Рассмотрим последовательность слоев (снизу вверх).

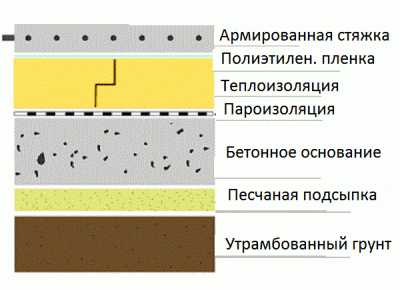

Схема устройства бетонного пола

Устройство бетонного пола по грунту ↑

  1. Хорошо утрамбованный слой чистого речного песка (подсыпка).
  2. Слой из щебня или керамзита.
  3. Черновая бетонная стяжка.
  4. Гидро-пароизоляция.
  5. Теплоизоляционный слой.
  6. Чистовая цементная стяжка.
  7. Финишное напольное покрытие.

Каждый слой имеет свое функциональное назначение. Слой речного песка, а также слой из керамзита или щебня служат для предотвращения проникновения влаги в пол из грунта капиллярным путем. Толщина песчаной подсыпки должна быть не менее 5см. Толщина слоя из щебня — 10см. Для более эффективной защиты от влаги слой щебня рекомендуется пропитать битумом. На сырых грунтах второй слой должен быть только из щебня, керамзит в таком случае не применяется из-за способности его впитывать воду и набухать. Каждый слой при закладке тщательно утрамбовывается.

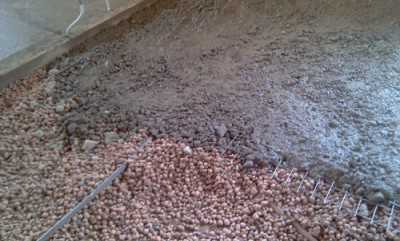

Укладка черновой стяжки по керамзиту: армирование выполнено сеткой-рабицей

Черновая бетонная стяжка служит основой для гидроизоляции, должна быть толщиной 6-8см, она наносится на слой щебня, предварительно покрытого полиэтиленовой пленкой. Полиэтиленовая пленка в этом случае не является гидроизоляцией, а применяется лишь с технологической целью. Щебень для бетона берется мелкий, а песок обязательно речной. Вместо черновой стяжки можно использовать проливку щебня жидким цементно-песчаным раствором, в этом случае полиэтилен не применяется.

[include id=»1″ title=»Реклама в тексте»]

Для создания гидро-пароизоляционного слоя на черновую цементную стяжку наклеивают двойной слой полиэтиленовой пленки или рубероида, либо наносят слой битума. Гидро-пароизоляционный слой должен быть герметичным по всей поверхности, он является барьером для проникновения влаги из грунта в верхние слои пирога. Повреждение гидро-пароизоляции недопустимо, так как оно ведет к насыщению пола влагой, появлению неприятного запаха, грибков, плесени и преждевременному выходу из строя финишного напольного покрытия.

Для утепления пола укладывают слой теплоизоляции (толщина слоя зависит от климатической зоны). В качестве утеплителя может применяться пенополистирол, минеральная вата, пеностекло и др. Чаще всего в качестве утеплителя используется экструдированный пенополистирол. Это долговечный материал, имеющий низкий коэффициент водонасыщения. Если сравнивать с другими видами утеплителей, у экструдированного пенополистирола значительно выше прочность на смятие.

Армирование чистовой стяжки

Теплоизоляционный слой покрывается чистовой цементной стяжкой, которая обязательно армируется сварной металлической сеткой. Для жилых помещений армирующая сетка изготавливается из проволоки диаметром 3мм и размером ячейки 10×10см. Для полов, где предполагаются повышенные нагрузки, например в гараже, проволока для сетки должна быть диаметром 4мм, а ячейки 5×5см, стяжка делается из бетона на фракции щебня 10-20мм. Толщина чистовой стяжки в жилых помещениях должна быть не менее 5см, в гараже — 10см.

Если предполагается устройство теплого пола (электрического или водяного), то между стенами и стяжкой прокладывается слой вспененного полиуретана или полиэтилена (1-2см). Делается это с целью создания теплового зазора между полом и стенами (если этого не сделать, то при нагревании пол расширяется, и в стяжке могут образовываться трещины). Так как чистовая стяжка является основой напольного покрытия, она должна быть ровной и наноситься по предварительно установленным маякам.

По подготовленной чистовой стяжке укладывается финишное напольное покрытие. Так как стяжка надежно защищена от влаги, покрытие может быть абсолютно любое: паркет, паркетная доска, ламинат, напольна

vest-beton.ru

Устройство бетонного пола по грунту

Укладка бетонного пола на грунт – это более или менее простой вариант обустройства чернового покрытия пола при постройке частного домовладения. Зачастую данный вид работ производится в домах, имеющих фундамент ленточного типа. В том, чтобы обустроить бетонный пол по грунту нет ничего сложного, сделать это может не только профессионал, но и домашний умелец.

Каково устройство бетонного пола по грунту?

Перед тем как приступить к работам, необходимо проанализировать состояние грунта. Нужно, чтобы он был сух и неподвижен, а подземные воды залегали на глубине от 5 метров. Кроме этого имейте ввиду, что данный вариант создания чернового пола используют только для тех помещений, которые отапливаются в холодное время года.

К укладке приступают тогда, когда готовы стены и крыша.

Пирог бетонного пола по грунту состоит из следующих слоев, идущих снизу вверх:

  1. Основание, на котором будет устраиваться пол – тщательно уплотненный грунт.
  2. Подсыпка, состоящая из слоя песка и слоя крупного щебня. Оба они должны иметь толщину от 70 до 100 мм. Эти слои выравнивают поверхность и защищают ее от возможного поднятия грунтовых вод. Подсыпку, как и предыдущий слой, необходимо тщательно утрамбовать.
  3. Черновая стяжка толщиной 50-70 мм, под которую подстилают полиэтиленовую пленку. Для данной цели используют только речной песок и мелкий щебень.
  4. Проливка или заливка. Полиэтиленовая пленка  в этом случае не применяется. На данном этапе происходит заливка раствора слоем, по толщине равным черновой стяжке.
  5. Влагоизоляционный слой из двух слоев рубероида. Используйте самый простой материал, без посыпки.
  6. Слой утеплителя. Пол, укладываемый на грунт, лучше всего утеплять ЭППС или пенопластом. Толщину подбирайте, отталкиваясь от особенностей конкретного региона.
  7. Следующим этапом делается чистовая стяжка толщиной 70-100 мм. Для этого применяется мелкий щебень и речной песок. Данный слой требует армирования в обязательном порядке. Потребуется сетка из проволоки диаметром 3-4 мм.
  8. Теперь все готово к обустройству чистового покрытия. Здесь последовательность работ будет зависеть от выбранной его разновидности.

Какие факторы влияют на очередность слоев и наличие каждого из них?

Конструкция бетонного пола по грунту зависит от:

  • глубины, на которой залегают подземные воды;
  • оснащения обустраиваемого пола системой подогрева;
  • нагрузок, которым будет подвергаться пол в процессе эксплуатации.

Рассмотрим каждый из перечисленных факторов:

  1. Если расстояние между полом и уровнем залегания подземных вод менее 2 метров, то влагоизоляционный слой из 2 слоев рубероида необходим. Кроме него обязательной  является подсыпка из песка и щебня. В случае, когда подземные воды находятся глубже, чем на 2 метра от поверхности пола, гидроизоляция не нужна и подсыпка тоже.

Определяя глубину нахождения подземного источника, следует отталкиваться от самой высокой его точки в пределах того участка, на котором ведется строительство.

  1. Если в будущем планируется оснастить полы подогревом, то следует оставлять достаточный промежуток между полом и стенами. Он обустраивается на этапе чистовой стяжки и необходим как для электрических, так и для водяных полов с подогревом. Во всех предшествующих слоях зазор не нужен, они прилегают к стенам вплотную.
  2. Если заранее известно, что в процессе эксплуатации полы будут подвергаться нагрузке, превышающей 200 кг/кв.м, то потребуется армирование чистовой стяжки сеткой из проволоки 4 мм. Если нагрузки не будут переваливать за указанный рубеж, то следует использовать сетку из проволоки потоньше – 3 мм.

Вопросы, которые могут возникнуть в процессе работ по укладке бетонного пола на грунт

1. Возможна ли установка внутренних стен на такой пол? При условии армирования чистовой стяжки разрешается установка внутренних кирпичных стен, перегородок из специальных блоков, стен, толщиной в половину керамзитобетонного, ракушечного, газобетонного, пенобетонного и др. блока.

2. В каких случаях при укладке подсыпки допускается замена щебня на керамзит? В случае, если подсыпка используется для защиты от воды, которая может подняться на уровень пола, керамзит использовать нельзя, т.к. он впитывает влагу и разбухает. Но если подземные воды пролегают глубоко и угроза подтопления отсутствует, а данный слой используется для выравнивания поверхности, то разрешается произвести такую замену.

3. Разрешается ли в составе подсыпки заменить щебень битым кирпичом или остатками строительных отходов? Такая замена невозможна, потому что эти материалы не способны ни защитить от поднявшейся воды, ни выровнять поверхность пола.

4. Возможно ли отказаться от утепляющего слоя, заменив его большим количеством керамзита в слое подсыпки? Этого делать не стоит, т.к. для того, чтобы замена была адекватной, керамзита придется насыпать очень большой слой. А такое количество невозможно хорошо уплотнить.

5. Возможен ли отказ от армирования стяжки? На этапе черновой стяжки армирование не нужно, но во время чистовой – его делают в обязательном порядке.

6. Возможна ли замена армирующей сетки на несвязанные между собой прутья арматуры? Такую замену производить нельзя.

7. Стоит ли укладывать влагоизоляцию или утеплитель на подсыпку, исключив черновую стяжку? Так делать нельзя, потому что если теплоизоляционный и влагоизоляционный слои не будут находиться на гладком и твердом основании, они быстро станут негодным. Это произойдет из-за неравномерного распределения нагрузок. В случае с утеплителем, дело может закончиться трещинами в полу.

8. Возможна ли замена черновой стяжки проливкой? Если уровень воды находится близко от поверхности пола, а слой подсыпки играет роль защиты от влаги, то тогда заменить черновую стяжку проливкой нельзя. Но если глубина залегания подземных вод превышает два метра, а слой подсыпки просто выравнивает поверхность – такая замена возможна. Если подсыпка отсутствует, а стяжка выполняется на утрамбованном грунте, то необходимо сделать и черновую стяжку, и проливку.

9. Заменяет ли влагоизоляцию полиэтиленовая пленка, находящаяся под черновой стяжкой? Нет, не заменяет. Пленка лишь препятствует попаданию бетонного молочка в подсыпку или грунт, но не выполняет функцию основного влагоизоляционного слоя.

10. Каким образом надо располагать армирующую сетку: сверху, снизу или в центре чистовой стяжки? Если в стяжке отсутствует система подогрева, то сетка должна отстоять от ее поверхности примерно на 30 мм – это означает, ближе к середине. Если система подогрева присутствует, то сетку нужно расположить выше уровня труб, а сверху обеспечить защитный слой толщиной в 20-30 мм.

Советы строителей профессионалов

Во время работ следует принимать во внимание некоторые советы профессиональных строителей, которые могут существенно помочь:

1. Выставляя уровень бетонных полов, учитывайте высоту всех имеющихся проемов дверей, при этом разметку производите по всему периметру бетонируемой площади.

2. Чтобы лучше представлять себе отмеченный уровень, воспользуйтесь натянутым шнуром.

3. Всю работу выполняйте очень тщательно и точно, строго соблюдая последовательность. Перед тем как начать уплотнять грунт, очистите помещение от мусора.



4. Если влагоизоляцию необходимо усилить, положите на грунт слой глины, а на нее песок. Намочите глину, тщательно утрамбуйте, тогда получится непреодолимый барьер для воды.

5. Укладывая пирог бетонного пола, проверяйте каждый слой по горизонтали.

6. Для улучшения теплоизоляции используйте как дополнение пенопласт, изолон, перлит, пробку, керамзит и др.

__________________________________________________

Почитать еще:

sosedi-online.ru

Устройство бетонных полов по грунту: рекомендации, утепление (видео)

Бетонные полы, выполненные прямо по грунту – этот способ самый простой. Выполнить черновой пол таким образом вы сможете своими руками. Чаще всего устройство бетонного пола по грунту производится в том случае, когда ваш дом имеет фундамент ленточного характера. Все, что понадобится для его выполнения, это цемент, песок и глина.

Устройство бетонного пола по грунту.

Не забудьте, что, выбрав вариант бетонного пола по грунту, необходимо учитывать характер почвы. Требования к ней следующие – сухость, неподвижность, а также расположение грунтовых вод не ближе чем 5 метров от поверхности. И еще, этот вариант считается подходящим только в том случае, если ваш дом будет отапливаться зимой. Именно этот фактор позволит не промерзать грунту. Заниматься устройством бетонного пола по грунту нужно только после завершения этапов строительства стен и обустройства кровли.

Из чего делается бетонный пол по грунту?

Пример конструкции бетонного пола укладываемого на грунт.

Обратите внимание, что устройство бетонных полов проводится в несколько слоев из разных строительных материалов. Чаще всего для этих целей используют песок, керамзит (можно заменить на щебень), бетонную стяжку в черновом варианте, слой гидроизоляции, а также теплоизоляционный слой и, в последнюю очередь, стяжку чистового характера.

Слой финишного покрытия выполняется из любых доступных вам материалов, главное, чтобы не страдал внешний вид комнаты и общий стиль интерьера.

Такие слои, как песочный и щебеночный, выполняют функцию защиты последующей стяжки от воздействия влаги, поступающей из земли капиллярным способом. Слой песка должен быть тщательно утрамбован, а вот если вы используете щебень, то лучше всего пропитать его таким веществом, как битум. Очень важно при наличии влажной почвы исключить использование керамзита. Связано это с его способностью впитывать влагу, под воздействием которой происходит его набухание.

Технология шлифовки бетонного пола.

Что касается чернового варианта стяжки, то специалисты рекомендуют делать ее толщиной примерно 8 см. Ее заливка осуществляется только на покрытие гидроизоляционного характера в виде полиэтиленовой пленки.

Следующим слоем после стяжки снова будет полиэтилен, это необходимо для качественной гидроизоляции. А она, в свою очередь, обязательна, так как пол монтируется на почву, из которой грунтовые воды могут проникнуть к напольному покрытию. Во избежание проблем с увлажнением, необходимо очень внимательно отнестись к такому этапу работ, как проверка герметичности полиэтиленового слоя, точнее, мест его соединения.

Теперь несколько слов о теплоизоляции. Для нее можно применять различные материалы, такие как минвата и пенополистирол, а еще это может быть пеностекло. Выбирайте исходя из ваших желаний и возможностей. После укладки теплоизоляции можно проводить заливку бетонной стяжки в чистовом варианте. Не забудьте о процедуре армирования. Использование маяков при выполнении стяжки поможет вам сделать ее ровной.

Вернуться к оглавлению

Этапы работы по устройству бетонного пола по грунту

Схема утепления бетонного пола.

Как уже отмечалось выше, вполне возможно сделать такие полы самостоятельно, но простым этот процесс не назовешь. Основные трудности в том, что устройство пола по грунту подразумевает выполнение нескольких этапов, следующих друг за другом. Только при качественном выполнении каждого из них появляется возможность обзавестись надежным полом, который не будет доступен проникновению влаги и пыли и будет способен выдерживать высокую степень нагрузки.Что касается количества этапов устройства пола по грунту, то обычно профессионалы выделяют 4 основных.

Во-первых, это подготовительные работы, во-вторых, выполнение бетонной стяжки, в-третьих, работы по обработке полученного пола, в-четвертых, контроль за герметизацией.

Как уже стало понятно, основным требованием к устройству бетонного пола по грунту является его многослойность. Такой пол похож на слоеный пирог, состоящий из следующих пластов:

  • уплотненная почва в качестве основания;
  • утрамбованный песок;
  • слой щебня, пропитанного битумом;
  • гидроизоляционный материал;
  • бетонная стяжка в черновом варианте;
  • паро- и теплоизоляция;
  • бетонная стяжка в чистовом варианте с обязательным армированием.

Схема макроструктур бетона.

Все работы начинаются с подготовки почвы. Речь идет о процедуре нивелировки. При ее выполнении вы сможете реально представить объем предстоящих земельных работ, значит, будете способны определить нужный уровень пола. Чтобы утрамбовать почву на высоком уровне, лучше всего прибегнуть к помощи специального оборудования, предназначенного именно для этих целей.

Теперь несколько советов по устройству слоя гидроизоляции. Очень важно, чтобы при его укладке использовались полимерные стройматериалы либо гидроизоляция мембранного характера.

Не исключается и использование полиэтилена, обладающего достаточной толщиной.

Главное в этом случае, тщательно проверить его на наличие повреждений. Их не должно быть. Добиться высокой степени герметичности можно, если производить укладку материала внахлест, а в дополнение обработать все стыки при помощи скотча.

Вернуться к оглавлению

Некоторые особенности

Схема полировки бетона.

Что касается выполнения чернового варианта стяжки, то для нее лучше всего подойдет так называемый тощий бетон, в который необходимо добавить щебень. Черновая стяжка не должна быть идеальной, в ней даже допускаются перепады, соответствующие значению до 4 мм в горизонтальной плоскости. А ее стандартная толщина равна 40 мм. Чтобы выполнить слой пароизоляции, нужно приобрести материал, отвечающий по своим характеристикам мембранному виду. Любые полимерные битумные материалы в виде мембран идеально подойдут для этого слоя.

Слой теплоизоляции требует использования только материалов высокого качества. Оптимальным вариантом будет материал, обладающий, помимо свойств теплоизоляции, еще и гидроизоляционными характеристиками.

Выполнение бетонной стяжки чистового характера подразумевает несколько этапов, в которые входит и процедура армирования. Ее выбор зависит от того, какие нагрузки запланированы для будущего пола. В случае нагрузок небольшой степени, можно воспользоваться обычной дорожной сеткой.

https://kuhnyamoya.ru/youtu.be/UamtnN0R7AI

А если же эксплуатация будущего пола подразумевает высокие нагрузки, то оптимальным вариантом будет изготовление каркаса из металлических прутьев, толщина которых соответствует 8 мм.

После того как вы определились с видом армирования, можно переходить к установке маяков. А затем выполнять бетонную стяжку. При ее заливке не забудьте разровнять поверхность. Теперь нужно дождаться приобретения раствором нужной степени прочности. На это обычно уходит приблизительно от 3 до 7 часов.

По истечении этого времени нужно произвести процедуру затирки поверхности бетона. Выполняется она с помощью специальных приспособлений и носит довольно грубый характер. Если существует необходимость избавить бетонную поверхность от пыли, то можно применить специальные составы, предназначенные для пропитки и изготовленные на основе полимерных веществ.

https://kuhnyamoya.ru/youtu.be/z6pNGnVQepE

Теперь о такой проблеме, как растрескивание бетонной поверхности. Все знают, как часто это происходит. Так вот, чтобы избежать этой проблемы, поверхность будущего пола нужно обработать, выполнив нарезку швов деформационного характера. Эти швы могут быть трех видов.

  1. Изоляционные швы. Такого рода швы делают в месте стыка стяжки и различных элементов дома, носящих конструктивный характер.
  2. Усадочные швы. Функцией этих швов является снятие напряжения, которое появляется в процессе высыхания бетонного раствора.
  3. Конструктивные швы. Местом их расположения является граница старого и нового покрытия.

Обратите внимание, что после того, как все швы выполнены, они должны быть тщательно загерметизированы.

Вернуться к оглавлению

Рекомендации профессионалов

Схема гидроизоляции пола.

А сейчас несколько важных моментов, которые помогут вам выполнить устройство бетонного пола легко, а также дадут шанс избежать некоторых проблем.

В первую очередь это касается уровня расположения поверхности бетонной стяжки. Определять его нужно, учитывая высоту дверных проемов. Разметку, отвечающую за высоту стяжки, наносят по всему периметру помещения. А чтобы она была более заметной, натягивают шнур.

Что касается любых подготовительных работ, то не нужно упускать их из виду либо выполнять спустя рукава, так как аккуратность при их выполнении очень важна. Имеющийся мусор в помещении необходимо убрать и только после этого выполнять процедуру трамбовки грунта.

https://kuhnyamoya.ru/youtu.be/h0N5TWWUfCU

Для того чтобы надежность гидроизоляции была на высоком уровне, можно на поверхности грунта расположить дополнительный слой из глины и только потом заниматься песочным слоем. Еще один совет: полив глиняный слой водой и проведя трамбовку, можно получить качественное препятствие для проникновения грунтовых вод.

kuhnyamoya.ru

Устройство пола по грунту

Если речь идет о способе устройства полов первого этажа частного дома, а вы не обладаете необходимыми знаниями, чтобы сформировать свое собственное мнение, предлагаем вашему вниманию некий «ликбез» по устройству полов. Итак, есть два варианта: первый — устройство пола по грунту, второй — по плитам или балкам. Если предстоит строительство дома, где будут проживать периодически (дача, охотничий домик), а также в том случае, если грунт сырой и дом находится в холодной климатической зоне, лучшим конструктивным решением будет устройство пола на балках, в остальных случаях предпочтительнее устройство пола непосредственно по грунту. Полы по грунту действительно дешевле полов устроенных по балкам (значительная экономия на строительных и теплоизоляционных материалах). Рассмотрим подробнее особенности устройства полов по грунту.

В зависимости от назначения помещения и особенностей климата устраиваются либо монолитные (бетонные) полы, либо полы с подпольем. Конструктивные особенности монолитного пола идеально подходят для устройства террасы, веранды, гаража или подвала, а полы с подпольем лучше подходят для жилых помещений. Устройство монолитного пола многослойно. Рассмотрим последовательность слоев (снизу вверх).

Схема устройства бетонного пола

  1. Хорошо утрамбованный слой чистого речного песка (подсыпка).
  2. Слой из щебня или керамзита.
  3. Черновая бетонная стяжка.
  4. Гидро-пароизоляция.
  5. Теплоизоляционный слой.
  6. Чистовая цементная стяжка.
  7. Финишное напольное покрытие.

Каждый слой имеет свое функциональное назначение. Слой речного песка, а также слой из керамзита или щебня служат для предотвращения проникновения влаги в пол из грунта капиллярным путем. Толщина песчаной подсыпки должна быть не менее 5см. Толщина слоя из щебня — 10см. Для более эффективной защиты от влаги слой щебня рекомендуется пропитать битумом. На сырых грунтах второй слой должен быть только из щебня, керамзит в таком случае не применяется из-за способности его впитывать воду и набухать. Каждый слой при закладке тщательно утрамбовывается.

Укладка черновой стяжки по керамзиту: армирование выполнено сеткой-рабицей

Черновая бетонная стяжка служит основой для гидроизоляции, должна быть толщиной 6-8см, она наносится на слой щебня, предварительно покрытого полиэтиленовой пленкой. Полиэтиленовая пленка в этом случае не является гидроизоляцией, а применяется лишь с технологической целью. Щебень для бетона берется мелкий, а песок обязательно речной. Вместо черновой стяжки можно использовать проливку щебня жидким цементно-песчаным раствором, в этом случае полиэтилен не применяется.

[include id=»1″ title=»Реклама в тексте»]

Для создания гидро-пароизоляционного слоя на черновую цементную стяжку наклеивают двойной слой полиэтиленовой пленки или рубероида, либо наносят слой битума. Гидро-пароизоляционный слой должен быть герметичным по всей поверхности, он является барьером для проникновения влаги из грунта в верхние слои пирога. Повреждение гидро-пароизоляции недопустимо, так как оно ведет к насыщению пола влагой, появлению неприятного запаха, грибков, плесени и преждевременному выходу из строя финишного напольного покрытия.

Для утепления пола укладывают слой теплоизоляции (толщина слоя зависит от климатической зоны). В качестве утеплителя может применяться пенополистирол, минеральная вата, пеностекло и др. Чаще всего в качестве утеплителя используется экструдированный пенополистирол. Это долговечный материал, имеющий низкий коэффициент водонасыщения. Если сравнивать с другими видами утеплителей, у экструдированного пенополистирола значительно выше прочность на смятие.

Армирование чистовой стяжки

Теплоизоляционный слой покрывается чистовой цементной стяжкой, которая обязательно армируется сварной металлической сеткой. Для жилых помещений армирующая сетка изготавливается из проволоки диаметром 3мм и размером ячейки 10×10см. Для полов, где предполагаются повышенные нагрузки, например в гараже, проволока для сетки должна быть диаметром 4мм, а ячейки 5×5см, стяжка делается из бетона на фракции щебня 10-20мм. Толщина чистовой стяжки в жилых помещениях должна быть не менее 5см, в гараже — 10см.

Если предполагается устройство теплого пола (электрического или водяного), то между стенами и стяжкой прокладывается слой вспененного полиуретана или полиэтилена (1-2см). Делается это с целью создания теплового зазора между полом и стенами (если этого не сделать, то при нагревании пол расширяется, и в стяжке могут образовываться трещины). Так как чистовая стяжка является основой напольного покрытия, она должна быть ровной и наноситься по предварительно установленным маякам.

По подготовленной чистовой стяжке укладывается финишное напольное покрытие. Так как стяжка надежно защищена от влаги, покрытие может быть абсолютно любое: паркет, паркетная доска, ламинат, напольная доска, линолеум, плитка и т.д.

Устройство такого пирога надежно, пол хорошо защищен от влаги и промерзания, но вместе с тем и дорого. При более мягких климатических условиях и на сухих грунтах может использоваться упрощенная конструкция пола по грунту.

Толщина и целесообразность устройства каждого слоя зависит:

  • от уровня грунтовых вод на участке постройки,
  • от механических нагрузок на пол,
  • от того будет ли пол обогреваться.

Если уровень грунтовых вод находится ниже 2м, то подсыпку можно не использовать, а вместо черновой стяжки применить проливку щебня раствором. При предполагаемых существенных нагрузках (более 200кг на м2) проволока арматурной сетки должна быть 4мм, в остальных случаях — 3мм.

Следует помнить, что удешевление пирога не должно привести к ухудшению его надежности, особенно не следует экономить, если предполагается использование дорогого финишного напольного покрытия из дерева как, например, паркет или ламинат.

Бетонный пол по грунту обладает неоспоримыми преимуществами: он долговечен, прочен и относительно прост в изготовлении. Обязательна теплоизоляция, ведь именно через пол теряется 20% тепла помещения, а бетон не защищает пол от холода идущего снизу. Утепление обязательно и для нежилых помещений (гаражей, ангаров, сараев).

Высота уровня пола относительно уровня фундамента зависит от того, как был утеплен цоколь. Если утеплить лишь стены, а пол разместить ниже верхней части цоколя, то именно в этом месте будет промерзать стена. Если цоколь утеплен должным образом, то уровень пола может быть и ниже и выше верха фундамента.

Пол с подпольем позволит сократить потери тепла, утечке которого будет препятствовать воздушная подушка

Устройство пола с подпольем предусматривает наличие воздушной прослойки между полом и поверхностью грунта (для предотвращения непосредственного контакта грунта с полом). Такая конструкция целесообразна на участках с повышенной влажностью грунта (если глубина грунтовых вод меньше 2 метров), а также в случае, когда дом расположен в холодной климатической зоне, или же при устройстве пола в доме, где отопление будет периодическим (дачи, охотничьи домики).

При устройстве таких полов уровень земли должен находиться ниже уровня пола на 10-15см, что очень важно. Увеличение размера воздушного пространства между фундаментом и полом ведет к теплопотерям, а при уменьшении размеров (если высота подполья будет меньше обозначенных показателей), значительно ухудшится вентиляция.

[include id=»2″ title=»Реклама в тексте»]

Грунт подготавливают следующим образом:

  • Удаляется верхний растительный слой, на его место засыпают слой грунта, который трамбуется при проливании водой таким образом, чтобы получился слой высотой 15-20см.
  • Сверху посыпают гравий или щебень и тщательно трамбуют его.
  • На полученное основание наносят известково-щебневый состав (можно заменить его строительным мусором, шлаком, кирпичным боем).

Конструкция пола по грунту может изменяться в зависимости от характеристик грунта. Между насыпным грунтом и щебеночной подложкой, когда грунт повышенной влажности, требуется дополнительная гидроизоляция, состоящая из двух слоев рубероида, полиэтиленовой пленки или слоя глины.

Порядок проведения работ ↑

Первым делом устанавливаются кирпичные столбики. Закладка кирпичных столбиков под лаги производится с учетом выдержки необходимого расстояния — 0,7-1м между ними. Для возведения опор используются обожженный красный кирпич (нельзя использовать силикатный кирпич или искусственный камень). Столбики устанавливают по периметру и покрывают рубероидом для гидроизоляции, поверх изоляции следует прикрепить деревянные бруски толщиной 3см, обработанные антисептиком.

Устройство бетонных столбиков под лаги: соприкасающаяся с древесиной поверхность обрабатывается битумной мастикой

Следующий этап — укладка лагов. Лаги изготавливаются из половинок бревен, их также желательно обработать антисептиком. Стыки лагов должны находиться над столбиками. Правильное расположение крайних лагов — на расстоянии 2-3см от стен. Горизонтальность лагов проверяется уровнем, для подкладок используют бруски различной толщины, обработанные антисептиком. При укладке лагов допускается неровность по горизонту до 3мм.

Пол на лагах может отличаться конструктивно от написанного варианта: возможно использование металлических труб вместо столбиков из обожженного кирпича, или же черновой пол может иметь каркас из поставленных на ребро досок обработанных антисептиком.

На лаги укладывается половая доска, которая крепится гвоздями. Доски необходимо плотно прижимать друг к другу. При необходимости можно сделать двойной деревянный пол, сначала настелить черновой слой из необрезной доски, затем слой гидроизоляции и чистовой слой из половой доски.

Для подполья необходима хорошая вентиляция, для чего в противоположных углах пола делают вентиляционные окошки 10×10 см, которые закрывают решетками, а в цоколе — специальные продухи, не менее двух на каждую комнату в доме.

strmnt.com

Устройство пола по грунту « Строим дом своими руками

При строительстве частных домов полы, как правило, настилают непосредственно на грунт – это обусловлено простотой и дешевизной конструкции. Полы по грунту принято устраивать с применением бетона, цемента, глины, шлака на первых этажах домов, имеющих ленточный фундамент. Самым популярным материалом, используемым для устройства пола по грунту, является бетон. А из утеплителей неплохо проявила себя каменная вата. Можно купить утеплитель каменная вата и не волноваться за теплоизоляцию.

Для этого есть несколько немаловажных причин:

  • Бетон общедоступен;
  • Невысокая стоимость;
  • Высокая прочность;
  • Длительность и надежность эксплуатации.

Работы по обустройству пола по грунту можно производить без особых навыков в работе, нет необходимости в наличии редких и дорогих инструментах. Главное – точно придерживаться технологии и четко представлять весь процесс.

Содержание статьи

Условия

Обустройство пола по грунту выдвигает определенные требования к самой основе – грунты должны быть сухими и неподвижными, глубина залегания грунтовых вод должна быть не меньше 4 м.

Нет смысла устраивать бетонный пол по грунту в случае, когда проект на строительство полагает наличие цокольного этажа или подвала. Еще одним немаловажным условием является соблюдение температурного режима – дом должен отапливаться зимой, в противном случае фундамент будет испытывать большую нагрузку от промерзших грунтов, что увеличит вероятность деформации всей конструкции.

К работам по устройству пола можно приступать после завершения возведения стен и обустройства кровли – от этого во многом зависит качество работ.

Процесс обустройства пола состоит из таких основных этапов:

  • Нивелировка или разметка уровня;
  • Трамбовка и расчистка грунта;
  • Черновая стяжка;
  • Устройство тепло- и гидроизоляционного слоев;
  • Армирование;
  • Устройство опалубки;
  • Установка маяков и направляющих;
  • Заливка бетонной смеси;
  • Выравнивание бетонного пола.

Для выполнения разметки следует наметить «нулевой» уровень пола, который должен находиться в одной горизонтальной плоскости с низом дверных коробок – разметку произвести по всему периметру. Для этого потребуется проставить отметки на всех стенах помещения, для контроля во время заливки бетона можно натянуть шнур.

Схема устройства бетонного пола по грунту

Расчистка и трамбовка

После выполнения разметки самое время приступать к расчистке грунта и его трамбовке. Для начала следует удалить из помещения весь строительный мусор и снять слой грунта. По своей сути обустроенный пол по грунту сравним с многослойным пирогом, толщина которого составляет 0,3-0,35 м. Именно поэтому толщина слоя снятого грунта должна быть не менее 0,35 м – это необходимо для размещения всех слоев.

После снятия слоя грунта следует максимально уплотнить поверхность, что лучше всего выполнять с использованием виброплиты. При ее отсутствии можно обойтись ручной трамбовкой или даже обыкновенным бревном, для облегчения работы с которым следует предусмотреть наличие примитивных ручек или держателей.

Основная задача сводится к получению ровного и довольно уплотненного основания, при хождении на нем не должно оставаться следов от ног. Бывают случаи, когда уровень грунта располагается ниже заявленных 0,35 м. В этой ситуации следует удалить часть плодородного слоя, выполнить тщательную трамбовку, засыпать песок до требуемой отметки и произвести его уплотнение.

Нужно помнить, что для улучшения гидроизоляционных свойств бетона поверх грунта можно поместить слой глины, прикрытый слоем песка. Глину следует слегка увлажнить и утрамбовать – она является отличным натуральным водоупором для грунтовых вод.

Засыпка из гравия, песка и щебня

По завершении трамбовки базового слоя можно начинать выполнять гравийную отсыпку толщиной от 5 до 10 см. Уложенный гравий следует полить водой и уплотнить. Для контроля толщины засыпки можно установить специальные маяки в виде вбитых деревянных колышков, которые необходимо вынуть по завершении работ.

Поверх гравия следует произвести песчаную отсыпку толщиной 10 см, песок также необходимо смочить и уплотнить. Следует отметить, что качество песка не играет никакой роли, поэтому его не нужно просеивать и удалять примеси и включения. За песком наступает черед щебня фракцией 40-50 мм, который также необходимо уплотнить.

Далее заливается слой бетонной черновой стяжки, поверх которой будет укладываться гидроизоляция и утеплитель, но возможно обойтись и без чернового слоя стяжки.

Не стоит забывать о том, что не только основание, но и каждый из слоев «пирога» должны быть ориентированы по горизонтальной плоскости, поэтому каждый из этапов необходимо контролировать с помощью строительного уровня.

Теплоизоляция и гидроизоляция

Роль гидроизоляции может выполнять обычная полиэтиленовая пленка толщиной от 200 микрон либо специальная гидроизоляционная мембрана. Слой гидроизоляции должен быть уложен по всей площади помещения с выведением краев на несколько сантиметров выше «нуля». Все листы должны быть уложены внахлест, а стыки необходимо проклеить скотчем.

Для улучшения теплоизоляционных свойств бетонного пола применяются разного вида материалы, каждый из которых следует укладывать на отдельных этапах производства работ:

  • Керамзит;
  • Минеральная и каменная базальтовая вата;
  • Пенопласт;
  • Пенополистирол;
  • Перлит;
  • Пробка;
  • Изолон;
  • Влагостойкая фанера.

Армирование

Для повышения прочности бетонного пола необходимо выполнить его армирование. Для этого следует использовать пластиковую или металлическую сетку, арматуру или проволоку. Армирующий каркас должен быть уложен на подставки высотой 2-3 см. Находясь в теле бетона, каркас обеспечит монолитность соединения.

Важно помнить, что в случае использования для армирования пластиковой сетки ее следует натянуть на вбитые в основание колья. При использовании арматуры или стальных прутьев можно прибегнуть к сварке либо использовать вязальную проволоку.

Установка опалубки и направляющих

Для облегчения заливки бетона и выдержки «нулевого» уровня следует выполнить укладку направляющих. Для этого нужно произвести разметку помещения, отделив направляющими помещение на отрезки шириной до 2 метров. Как правило, роль направляющих выполняют деревянные брусья либо доски, важно добиться такого положения, при котором бы высота брусьев находилась на одном уровне с «нулевой» отметкой. Направляющие следует зафиксировать, лучше всего это сделать с помощью густого песчано-цементного раствора.

Опалубка должна быть размещена между направляющими. В результате установки образуются своего рода «карты», которые будут залиты бетоном. Установка опалубки значительно упрощает не только процесс самой заливки, но и возможность контролировать «нулевой» уровень. Для устройства опалубки лучше всего использовать доски либо влагостойкую фанеру.

Важно уделить особое внимание установке по уровню опалубки и направляющих, для получения ровной поверхности они должны находиться в одной горизонтальной плоскости. После застывания раствора направляющие и опалубка должны быть сняты. Проведение работ по демонтажу облегчится, если перед установкой выполнить обработку специальным маслом.

Заливка раствора, выравнивание и стяжка

Заливку бетона лучше всего выполнять в один заход, при больших объемах допускается два захода, в противном случае не удастся добиться высокой прочности конструкции. Лучше всего заказать готовый бетон, который доставляют в спецмашинах, однако вполне возможно произвести работы по приготовлению бетона и самостоятельно. Заливку лучше выполнять вдвоем, а смесь готовить в бетономешалке. Для приготовления смеси потребуется цемент марки М400, речной песок и щебень в качестве наполнителя.

Для приготовления бетона следует смешать в бетономешалке 1 часть цемента с тремя частями песка, четырьмя частями щебня и половиной части воды. Заливку следует начинать с угла, расположенного напротив двери. За раз необходимо наполнять несколько «карт» выравнивая поверхность лопатой и растягивая излишки смеси.

Для достижения плотности усадки и препятствия образованию пустот нужно пользоваться специальным вибратором. После наполнения нескольких карт можно приступать к выравниванию поверхности в черновую. Для этого потребуется обзавестись двухметровым правилом, установить его на направляющие и тянуть к себе, убирая излишки бетона и перемещая его в пустующие «карты».

В тех картах, где произведено черновое выравнивание можно снимать опалубку и направляющие и заполнять пустоты. После заливки бетоном всего помещения поверхность следует накрыть полиэтиленовой пленкой на 3-4 недели для полного затвердевания. Для предотвращения растрескивания поверхность бетона следует периодически смачивать водой.

Заливка самовыравнивающейся смесью

Завершать устройство пола по грунту следует заливкой стяжки самовыравнивающейся смесью, что даст возможность выполнить сглаживание всех мелких огрехов и добиться почти идеальной поверхности.

Заливка самовыравнивающейся смеси начинается с того же угла, откуда начиналась заливка бетона. На поверхность бетона следует нанести раствор из самовыравнивающейся смеси и растянуть его с помощью правила. Напольное покрытие можно укладывать через 3-5 дней.

При четком соблюдении технологии процесса заливки и приготовления раствора конструкция бетонного пола по грунту сможет прослужить несколько десятилетий, обеспечивая надежность эксплуатации полового покрытия.

stroimsvoidom.com
