Подрозетники: выбор и установка короба для розетки в стене

Если с покупкой и установкой самих розеток всё более менее понятно (выбрали дизайн, тип сети, определились с ценой), то с подрозетниками начинаются проблемы. Типов электрических коробов для розеток на рынке очень много. По-идее выбор не должен быть сложным, ведь это всего лишь кусок пластика, но неосмотрительные покупки могут закончиться проблемами как во время установки розеток или переключателей в них, так и просто переплаты за вещь, которая оказалась не нужна (не подошло по типу и размеру).

Да практический каждый электрик допускал ошибки с ними, которые стоят немало нервов и времени при выполнении электромонтажных работ. Именно от их расхода редакция 2Схемы.ру вас предохранит, выложив этот большой справочный материал.

Давайте взглянем на самые популярные скрытые электрические коробы, используемые главным образом для сборки электрических розеток, выключателей освещения и телекоммуникационных гнезд (интернет, ТВ). По ходу дела постараемся ответить на все возможные возникающие вопросы и показать нужные для выбора и монтажа подрозетников фото.

Насколько глубокие бывают подрозетники?

  • 40 мм (мелкие)
  • 60 мм (глубокие)
  • 80 мм (большая глубина)

Есть несколько факторов, которые влияют на выбор такой банки с соответствующей глубиной:

  • Дополнительные элементы — если розетка / переключатель должен быть установлен в коробке без дополнительных элементов, таких как электрические разъемы, реле или диммеры, достаточно 40 мм. Для квалифицированного электрика установка в них 40 миллиметровых переключателей не проблема, но для тех, кто редко выполняет подобную деятельность, лучше взять по-глубже. Если вы планируете добавить промежуточный элемент (реле, диммер), необходимо использовать короб глубиной не менее 60 мм.
  • Материалом из которого изготовлены ​​стены часто выступает железобетон. Сверлить или долбить его тяжело. В этом случае следует рассмотреть возможность покупки подрозетника 40 мм.
  • Толщина стены — если имеется стена толщиной 50 мм, установка 60-мм банки будет проблематична.

В общем если позволяют стены, стоит покупать подрозетники с глубиной не менее 60 мм, даже если в этом нет необходимости, дополнительное пространство в банке может быть полезно в будущем при доработках или переделках.

Как выбрать одиночный подрозетник?

Сейчас мы расскажем об электрических коробках с простейшей конструкцией и естественно самой низкой ценой всех представленных в продаже.

На рисунках ниже показаны коробы с глубиной 40 мм и 60 мм.

В одном подрозетнике нет никаких дополнительных элементов для соединения с другими, поэтому размещение двух одиночных рядом друг с другом для установки розеток в двойном исполнении требует большой точности.

На нижней части пластиковой банки могут быть четыре элемента, подготовленные — в зависимости от потребностей — для отлома (например, с плоскогубцами) и прохождения проводов. Аккуратнее с этим, потому что пластик может треснуть.

Стандартная коробка имеет два винта, которые могут быть полезны при установке розетки / переключателя. Способ их использования и сборки показан в статье о замене электрической розетки.

Сборные розеточные короба

Толщина и долговечность пластика в разных моделях по сути одинаковы. Их отличают лишь соединительные элементы:

Банки соединяют вместе плотно сжимая их, пока не услышим щелчок. В результате распределительные коробки складываются в одну линию на расстоянии, позволяющем устанавливать розетки / переключатели в один ряд. Крепления сбоку которые не нужны, перед сборкой чаще всего обрезаются ножовкой, чтобы не мешали установке подрозетника в стену.

Там где нужно, делаем разлом и вводим провод. Чтобы иметь как можно больше места внутри короба вводите кабель с задней части банки (насколько это возможно).

При необходимости без проблем можете соединить банки различной глубины.

Покупать ли подрозетник на несколько элементов?

Групповой подрозетник является скрытым элементом, в котором можно устанавливать от 2 до 5 (в зависимости от типа) выключателей или розеток.

Основным преимуществом этого решения является удобство. Здесь нет необходимости ничего вырезать, нет необходимости уделять особое внимание тому, находятся ли отдельные переключатели по прямой линии и отделены ли отсеки друг от друга.

Конечно конструкция эта не супер жесткая, теоретически существует вероятность того, что после установки между первым и пятым отсеком появится определенная нелинейность, но она по-прежнему является лучшим решением, чем одиночные короба.

С нижней стороны виден ряд потенциальных кабельных вводов в виде готовых к отрыву пластин (16 на 4 отсека, 8 вверху и 8 внизу).

Когда дело доходит до прокладки кабелей между отсеками, просто удалите пластик разделяющий отсеки и пропустите провода в отверстия.

Этот пластик также имеет разрушаемые элементы, поэтому после прохождения проводов его можно снова собрать в любой комбинации.

Как установить короб ровно

Дополнительным преимуществом которое также присутствует во многих типах распределительных коробок, является возможность нанесения на стену точных обозначений, где должны быть просверлены отверстия для крепежа короба.

Рисуем горизонтальную или вертикальную линию на стене, используя уровень и карандаш.

Прикладываем подрозетник к линии таким образом, чтобы проведённая линия была видна в каждом из отверстий, расположенных посередине отсеков.

Отмечаем точки в каждом отсеке карандашом.

И получаем точные пометки для сверления отверстий в стене.

Главный недостаток такого решения — цена. Придётся заплатить более чем в два раза больше, чем за комплект из стольких-же одиночных распределительных коробок с одинаковыми параметрами. На фоне общих расходов по ремонту эта стоимость может показаться незначительной, но тут уже каждый решает себе стоит ли платить дополнительные деньги.

Какие подрозетники нужны для гипсокартона?

Установка стандартных подрозетников в стене из гипсокартона не является лучшим решением. Разумеется, можно посадить их на клейкий раствор в плите, однако это не является ни прочным, ни эстетическим решением.

Короба, предназначенные для таких материалов, имеют дополнительные винтовые элементы с вкладками.

Кроме набора винтов с прикрепленными язычками такие банки не выделяются ничем особенным, там тоже есть в разных местах коробки отламывющиеся пластмассовые детали для ввода проводов.

Затянув винт, язычок перемещается к поверхности банки. После вставки банки в отверстие просверленное в пластине гипсокартона и затягивании винта, в какой-то момент язычки прижмут её изнутри, фиксируя банку в отверстии.

По цене такие подрозетники чуть дороже, чем обычные распределительные короба, но тут альтернативы мало.

Как углубить подрозетник?

Чтобы не пришлось покупать новые более глубокие банки, если в стене позволяет место приобретите так называемые углубляющие кольца. Они доступны в двух стандартных глубинах, 12 и 24 мм.

Кольцо монтируется сверху коробки с помощью винтов, входящих в комплект. Эти винты не могут быть использованы одновременно для сборки сетевого гнезда / выключателя, поэтому закупайте дополнительные винты при покупке колец.

Кроме того на рынке есть негорючие и не содержащие вредных веществ короба. В случае пожара они не выделяют вредных веществ.

Также в продаже существует множество специализированных коробов произвольного профиля, например где можно разместить большое количество электронных компонентов. Но это уже экзотика. В подавляющем большинстве случаев, достаточно для установки розеток и выключателей указанных тут обычных подрозетников.

Если вы хотите что-то добавить к сказанному выше, задать вопрос или оставить комментарий — пишите в поле ниже.

2shemi.ru

Установочные коробки для розеток: разновидности, способы монтажа

Монтажные (установочные) коробки используются при установке штепсельных розеток и выключателей проводки домашней электрической сети. Конструкционная особенность монтажной коробки подразумевает ее установку непосредственно в “тело” стены, после чего в нее монтируют выключатель освещения, либо розетку.

Существуют также разновидности установочных коробок, обладающие дополнительным внутренним пространством для монтажа других элементов электропроводки, помимо розетки или выключателя. Ярким примером тому служит способ соединения нескольких розеток шлейфом, в связи с чем в полости монтажной коробки сначала устанавливается и подключается клеммный блок и только после этого – розетка.

В зависимости от типа монтажа установочные коробки разделяют на несколько разновидностей:

• коробки, предназначенные для установки в полых и гипсокартонных стенах;


• коробки для стен из кирпича, бетона и других твердых строительных материалов;
• коробки, используемые при заливке в бетон (широко применяются при монтаже в промышленных масштабах).

Что касается первого типа монтажных коробок, то они снабжены специально предусмотренными зажимами в виде металлических ножек, при помощи которых и осуществляется установка вгипсокартонную или полую стену. Подавляющее большинство моделей таких коробок обладают несколькими отверстиями для электропровода, которые изначально закрыты перегородками, легко удаляющимися путем нехитрых манипуляций отверткой. Достаточно широко применяются коробки для розеток, снабженные специальными замками, позволяющими собрать блок из коробок, что весьма полезно при необходимости установки более одной розетки. Для этой цели также выпускаются установочные коробки особой конструкции, способные разместить внутри несколько розеток.

Что следует учитывать при выборе монтажных коробок

Для человека, не обладающего специальными навыками профессионального электрика, вопрос выбора установочной коробки является достаточно актуальным. Ведь, покупая коробку для установки элементов электросети, необходимо обращать внимание на такие детали, как ее ширина, диаметр и место монтажа.

В том случае, когда местом установки является стена из гипсокартона и аналогичных материалов, то учитывайте необходимость наличия специальных элементов крепления, предназначенных для надежной фиксации монтажной коробки в стене. Работа с кирпичными или бетонными стенами приемлет использование коробок любого типа и даже тех, которые применяются для гипсокартонныхстен.

Если говорить о диаметре установочной коробки, то он должен соответствовать диаметру выключателя или розетки, поэтому наиболее целесообразно подбирать коробку во время приобретения розетки.

Установка монтажной коробки

Ниже приведено описание и видео, распространенного способа монтажа установочной коробки для штепсельной розетки в стене из кирпича.

Прежде всего, необходимо подготовить в стене отверстие оптимального диаметра и глубины. Для этого, как правило, используют перфоратор, либо ударную дрель. При отсутствии этих инструментов можно также прибегнуть к применению более простого способа – зубила и молотка. Учитывая, что для фиксации коробки будет использован алебастр, посадочное отверстие в стене должно быть выполнено с некоторым запасом как по глубине, так и по диаметру.

Прежде чем приступать к монтажу коробки, следует подготовить в ней отверстия для электрической проводки. Конструкция большинства моделей коробок предусматривает несколько мест для отверстий, но если таковые отсутствуют, их можно вырезать ножом.

Далее наступает черед монтажа установочной коробки. Нужно вставить проводники электрической проводки в подготовленные отверстия и подготовить необходимое количество алебастра. Перед установкой коробки нужно очистить монтажное отверстие в стене влажной щеткой и нанести небольшое количество алебастра в само отверстие и на тыльную сторону монтажной коробки. После этого поместите коробку в отверстие таким образом, чтобы ее края не выходили за пределы стены. Как только консистенция алебастра станет более твердой (раствор быстро схватывается), следует замазать все пустоты вокруг коробки.

Дождитесь окончательно застывания раствора и приступайте непосредственно к подключению розетки и ее установке на подготовленное место.

1.jelektrik.by

Коробки установочные - Электросистемы

Описание

Применение установочных коробок и их выбор

Установочные коробки кроме розеток могут применяться также для монтажа датчиков, выключателей, светорегуляторов, блоков защиты галогенных ламп и т.д. Использование качественных и современных монтажных коробок – необходимость для любого помещения, соответствующего правилам пожарной безопасности.

В зависимости от места установки, различают несколько типов установочных коробок:

  • Коробки для монтажа в гипсокартонные и полые стены.Применяются в сочетании с гладкими или гофрированными рукавами для устройства силовых сетей. Они изготавливаются из негорючей пластмассы и имеют степень защиты: IP30. Такие коробки снабжены металлическими лапками, позволяющими их надежно крепить в гипсокартонных стенах. В них, помимо электрических розеток, можно устанавливать выключатели, розетки для телефонной линии или компьютерной сети.
  • Коробки для кирпичных или бетонных стен.Выпускаются следующих размеров: диаметром 60, 68, 70 мм и глубиной от 40 до 70 мм. Некоторые модели имеют специальные замки для стыковки друг с другом, что позволяет легко их собрать в многоместный блок. Стандартное расстояние между центрами соседних розеток составляет 71 мм. Коробки имеют несколько отверстий для проводов, закрытых тонкими перегородками, которые можно в нужном месте быстро удалить. Также выпускаются установочные коробки квадратной или прямоугольной формы на несколько розеток.

  • Коробки, предназначенные для заливки в бетон. Применяются на предприятиях, изготавливающих железобетонные плиты для панельного домостроения.

Как выбрать установочную коробку?

Очень часто возникает вопрос о том, как выбрать установочную коробку для монтажа. Первое на что нужно обращать внимание - это ее диаметр, ширина, а также место предполагаемой установки.

Если вы планируете монтировать коробку в стену, выполненную из гипсокартона, то обращайте внимание на наличие специальных зажимов (креплений), которые позволяют закрепить установочную коробку в гипсокартонной стене. Для кирпичной или бетонной стены подойдет коробка любого типа, в том числе предназначенная для установки в гипсокартонную стену.

Выбирать диаметр и глубину коробки необходимо в соответствии с размерами монтируемой в нее внутренней части розетки или выключателя и других элементов (проводников, клеммника). Оптимальный вариант – выбирать коробку при приобретении розетки или выключателя.

es-dv.ru

Размер коробки под розетку. Подрозетник для гипсокартона: пошаговая инструкция по установке


диаметр двойной розетки в один, размеры коробки для плинтуса, глубина металлического

Подрозетники можно приобрести в любом строительном магазине В старые времена, когда еще не было полипропиленовых подрозетников. Часто можно было наблюдать такую картину, когда легким движением руки, из стен вываливались розетки и выключатели. Данное зрелище не только пугало людей, но и не соответствовало мерам безопасности. Приходилось в срочном порядке устранять эту ситуацию. Сейчас, настолько все усовершенствовано и продумано что, только изучив информацию можно не запутаться и правильно ее применить.

Коробка под розетку для установки в бетонных стенах

Ни одно современное жилище, не обходится без электричества. Существуют разные способы прокладки кабеля, монтажа осветительных приборов и оборудования, и немаловажное значение имеет установка розеток и выключателей при помощи подрозетников. А для того, что бы определиться с выбором подходящих, учитывайте следующие критерии.

Особенности при выборе:

  • Диаметр;
  • Глубина.

Диаметр стандартных подрозетников варьируется в пределах от 60 до 68 мм. Стоит обратить внимание на этот параметр, так как, правильно подобрав коронку для сверления бетонных стен, вы сможете проделать нишу соответствующего диаметра, что упростит монтаж подрозетника.

Отверстие для подрозетников можно сделать с помощью дрели и специальной насадки

Цветовая гамма подрозетников (красный, синий, желтый или зеленый), никаким образом не влияет на его свойства.

Глубина подрозетника, так же является важным определяющим фактором. Она может составлять от 25 до 80 мм. Предположим, производиться монтаж последней розетки в схеме, для нее не понадобится глубокий подрозетник, достаточно будет стандартного размера 40 или 45 мм, а если устанавливается блок из розеток, то для дополнительной коммутации проводов понадобится более глубокий стакан подрозетника.

Важно знать! В одиночные подрозетники легко монтируется как одинарная, так и двойная розетка. А если, установленных подрозетников больше чем необходимо розеток, используется заглушка.

Установка коробок производится следующим образом. В месте, где должно находиться устройство, делается разметка. Для выключателей высота составляет 85 – 90 см от пола, а для розеток 25 – 30 см. Далее по диаметру подрозетника, перфоратором с коронкой сверлится ниша в стене. Установочная коробка обмазывается алебастром и монтируется в нишу. Питающий кабель от распаечной коробки должен быть проложен еще до монтажа подрозетника.

Используйте данный шаблон установки подрозетников, так ка все цифры соответствуют европейским стандартам.

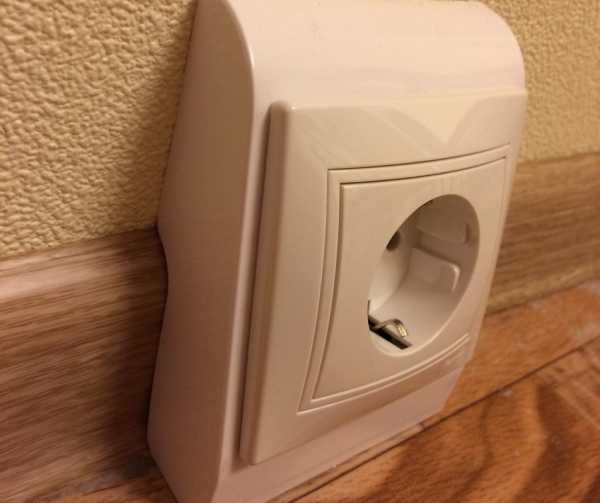

Как установить подрозетник для плинтуса

Бывает, что после завершения отделочных работ, появляется необходимость проложить дополнительный кабель. Это может быть интернет, телевизионный или дополнительный силовой кабель. И что бы заново не штробить стены и переклеивать обои, можно воспользоваться отличным вариантом, проложить кабели и установить розетки на плинтусе.

Виды подрозетников для плинтуса:

  • Напольный – установка производится на полу с примыканием к плинтусу;
  • Настенный – подрозетник крепится к стене и примыкает к плинтусу.

В первую очередь, прокладывается плинтус оснащенный кабель – каналом, в котором будет располагаться монтируемый кабель. Далее на стене делаются отметки в тех местах, в которых должны располагаться розетки.

Соответственно разметке, нужно нарезать панели плинтуса (для розеток которые устанавливаются на пол, оставляют промежуток от 60 до 70 мм) и закрепить их к стене.

Для исключения ошибок при монтаже, в местах крепления подрозетников, оставляйте запас панелей по дине, примерно 5мм.

После этого, делается разметка креплений подрозетника. Затем просверливаются отверстия и в стену забиваются монтажные дюбеля. Саморезами монтируем подрозетник к стене, и из кабель – канала выводим нужный провод.

Если подрозетник настенного типа (не касается пола), после выведения кабеля через молдинг, обработайте его края, что не нарушить изоляцию кабеля.

Перед установкой подрозетников для плинтуса стоит посмотреть обучающее видео

Далее зачищаем кабель и производим его подключение к розетке. Для данных подрозетников, подойдет любая внутренняя розетка. Единственное условие, цвет розетки выбирайте соответственно цвету подрозетника. Фазный и нулевой провода вставляем в боковые токопроводящие клеммы и затягиваем. Заземление крепим к центральной клемме розетки. Подаём напряжение и проверяем работоспособность розетки.

Подрозетник для гипсокартона: размеры и монтаж

Особенностью гипсокартона является то, что за ним, в большинстве случаев образуется пустое пространство. В этом случае, обычный подрозетник закрепить невозможно, поэтому и была разработана специальная монтажная коробка (подрозетник) для гипсокартона.

Подрозетник состоит из:

  • Корпуса круглой формы;
  • Прижимных устройств;
  • Четырех или двух крепежных болтов.

Размеры подрозетников для гипсокартона, как в случае с коробками для монтажа в бетонные стены варьируются в пределах: установоч

10i5.ru

принципы и правила монтажа установочных коробок


Установка подрозетников: как провести монтаж самостоятельно

В благополучно забытые времена глобального дефицита скрытые розетки устанавливались навечно. Колодка с клеммами буквально замуровывалась в бетоне либо в кирпичной стене. Иногда совсем без монтажной коробки. О собственноручном ремонте электрической точки простые граждане мечтать не имели права. Сейчас с фиксацией и подключением модернизированного устройства без проблем справится новичок в электротехническом деле. Разработчиками розеток досконально продуман и отшлифован весь процесс их монтажа. Важным моментом процесса является установка подрозетников, благодаря которым ремонт и замена приборов не вызывает мизерных затруднений.

Критерии подбора установочной коробки

Подрозетник для силовой точки скрытой проводки представляет собой пластиковую коробку, напоминающую широкий и короткий стакан. На стенках его перфорацией намечены лючки для ввода в устройство проводов. Имеются приспособления для фиксации подрозетника в цельной или в полой стене и винты для присоединения механизма розетки.

Конструкция несложная, но будущему электрику, подбирающему подрозетник для предстоящей установки, следует учесть:

  • Тип материала, из которого сооружена обустраиваемая стена. К цельной стене чаще всего коробку прикручивают саморезами через предназначенные для их ввинчивания отверстия. В полой перегородке из гипсокартонных плит крепление производится посредством винтовой регулировки распорных лапок. Есть универсальные варианты розеток с обоими форматами фиксации. Однако пользоваться распорными лапками лучше при обустройстве гипсокартонной перегородки, т.к. в кирпичной стене они не обеспечат достаточно прочного крепления.
  • Форму и размеры подрозетника. Большинство предложенных к продаже розеток рассчитаны на беспрепятственную установку в круглую коробку с диаметром 68 мм, но нередко встречаются и квадратные установочные коробки
  • Площадь сечения подсоединяемых к розетке проводов. Дело в том, что между механизмом розетки и дном ее пластикового «подстаканника» должны уложиться петли запаса двух силовых и одного заземляющего проводников.

Опытные электрики настоятельно советуют запасаться двадцатью см провода на случай ремонтов, замен и прочих электромонтажных операций. Минимальный, но не очень желательный запас должен составить хотя бы 10 см. Каждый раз при проведении каких-либо работ с механизмом розетки провода будут подрезаться, а их окончания зачищаться. В результате чего запас постепенно «растает».

Из-за нехватки длины провода придется наращивать: скручивать, паять, сваривать и др. Удлинение провода любым из перечисленных способов не только напрягает исполнителя и отнимает время, но и изменяет характеристики токоведущего компонента в точке соединения.

Запас проводов должен быть сформирован именно в петли или в «мягкие» складки. Образование резких заломов крайне нежелательно. Располагать петли на дне установочной коробки нужно так, чтобы зачищенные от изоляции отрезки проводов не соприкасались.

Токоведущие сердцевины проводов с сечением 2,5 квадрата и более указанного размера довольно жесткие. Свернуть и уложить их петлями под колодкой розетки будет весьма проблематично, если внутренняя глубина подрозетника 15-30 полезных см. Значит, для установки розетки, подключенной к источнику толстым кабелем, потребуется более глубокий подрозетник.

Алгоритм установки подрозетника в полнотелую стену

Владельцам деревянных бань проще. Им требованиями ПУЭ рекомендовано устройство открытой проводки и установка накладных розеток. У них не будет особых осложнений ни с прокладкой силовой линии, ни с креплением питающих точек. Собственникам культурно-гигиенических объектов из бетона или кирпича предстоит пройти путь тернистый и трудоемкий. Но прежде чем тронуться в выбранном направлении, следует выяснить, как установить подрозетник в полнотелую стену.

Стартовый этап: разметка

Домашнему мастеру, несведущему в тонкостях организации банной проводки, разметка вне сомнений представляется простейшим процессом. Ан нет. Придется блюсти свод законов ПУЭ:

10i5.ru

Качественный подрозетник для Xiaomi Aqara Wall Switch

Всем доброго дня. Решил не так давно приобрести и установить в доме выключатели от Xiaomi Aqara и тут сразу же встал вопрос с крепежом чудных девайсов.
На вид красивые, практичные и умные выключатели сразу же потребовали отдельного подхода. Для установки в стандартные, советские или любые другие подрозетники они уж точно не подойдут.
Решил искать на Алиэкспресс и как не странно- нашел и заказал то, что нужно.
Так как с таким типом выключателей я сталкиваюсь в первый раз, решил не рисковать и взять что-то понадежней и подороже.

На Алиэкспресс есть множество подобных экземплярах, но большинство, либо стоят дороже в разы, либо изготовлены не понятно из чего.
Итог: Выбор пал на то что вы видите у себя на экранах, подрозетники от фирмы Taitong

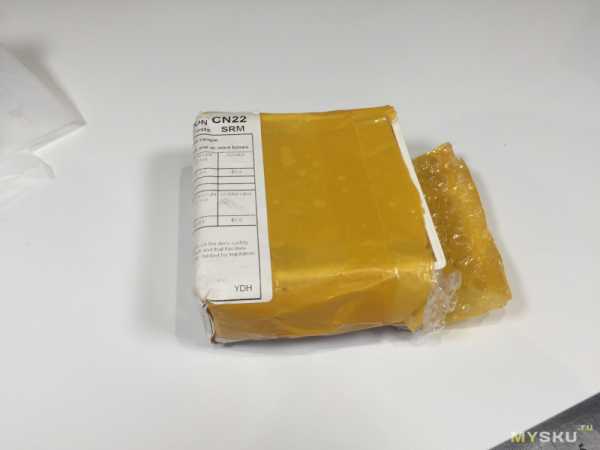

Пришел подрозетник к слову вот в такой простой упаковке. Ломаться там естественно было бы нечему, да и путешествие свое он начал не из Китая, а из Латвии, что в принципе не так и плохо.
Доставка Бесплатна и составила около 25 дней.
Касаемо упаковки больше сказать нечего так что переходим к осмотру внешнего вида.

После первичного осмотра сразу же обратил внимание на небольшие наплывы пластика по краям, но потом сообразив, что все это дело как минимум будет сидеть в стене, волнения сразу отпустили.

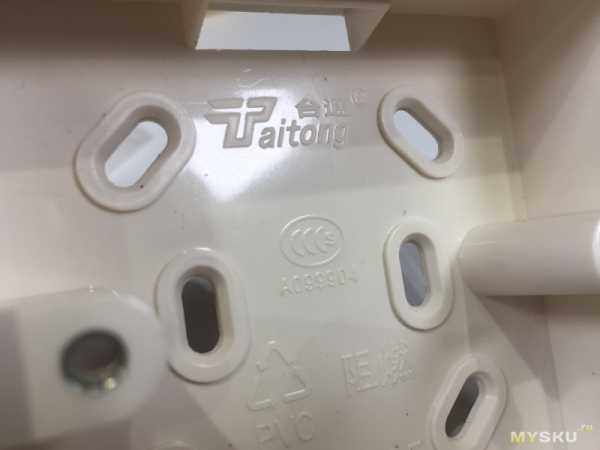

Переходя далее сразу же стоит отметить вот этот пунктик: «Material:Thickening Flame Retardant PVC»
Эта надпись в описании к товару означала, что материал подрозетника имеет огнезащитные свойства, что очень важно для такого рода вещей.

С задней части подрозетник выглядит примерно таким образом, в принципе ничего не обычного и все в пределах допустимой нормы.
К слову, важнейшим фактором в выборе именно этого подрозетника послужило именно качественный внешний вид, а именно толщина стенок и монолитность самой конструкции.

Кстати, что касается самой конструкции, а точнее ее спецификации и размеров, то лушим образом это можно показать на картинках ниже:


Размеры актуальны тем, что были написаны у продавца в описании:
Размеры: 86mm*86mm*34mm
Материал: ПВХ
Так же в конструкции имеются две встроенные крепежные гайки, которые как оказалось в последствии точно подходят к винтам из комплекта выключателей.
А вот кстати и сам выключатель:

Выключатель становится в подрозетник как влитой, никаких проблем не возникает.

Единственное замечание, которое можно исправить- это снять небольшую фаску по краю подрозетника.
Пару раз пройтись чем-то остреньким, дамы немного затупить углы.
В остальном все просто замечательно.

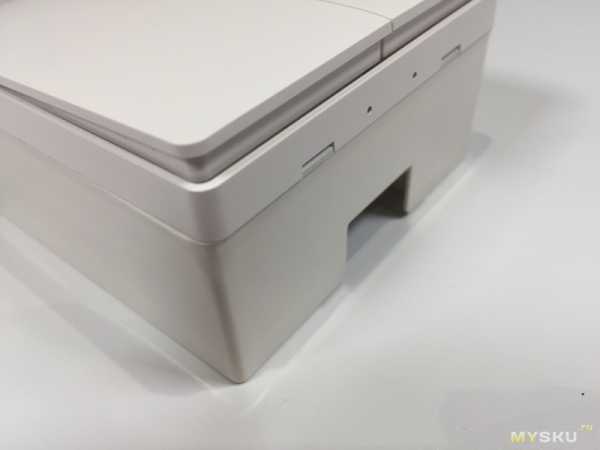

На этом фото можете обратить внимание на угол, именно про эти углы я и говорю, просто снимаем небольшой слой пластика, дабы сделать углы более плавными.
Такую доработку производить не обязательно, но для большей идеальности- рекомендую

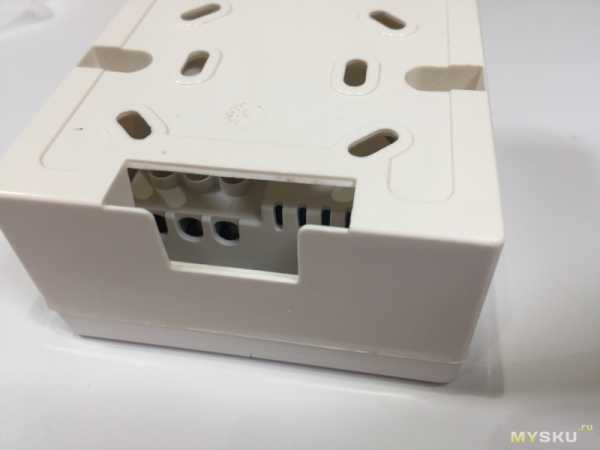

Что касаемо доступа проводов в саму коробку, то отверстие под монтаж здесь более чем достаточно.

В принципе влезет любой провод, но перед монтажом, советую так же убрать все острые углы в этом месте, перетереться не должен, но всякое бывает, лучше подстраховаться и сделать углы более скругленными, особенно в местах прокладки проводов.

А это как раз этап примерки винтов из комплекта к коробке.
Все подходит как нужно. Ничего докупать и колхозить не придется- счастье!


А вот уже и сам выключатель ровно встал в короб.
Подошло так, как будто тут и было. Никаких доработок тут не делал.

На этом мой пост подходит к концу.

Естественно если вы так же как и я озадачены монтажом выключателей и розеток от Xiaomi — то советую брать эти коробки, другого варианта нет, а если и есть-то значительней дороже.
Кстати, обзор выключателя Xiaomi Aqara я так же выложу в скором времени.
Если у вас есть какое-либо мнение или предложение по этому посту- обязательно напишите об этом в комментариях

mysku.ru

Коробка для розетки установочная

В который раз из стены вывалилась розетка в момент
попытки извлечь вилку шнура пылесоса (фена, настольной лампы, зарядного
устройства – нужное подчеркнуть )… Знакомая ситуация? Надо бы заменить, да все
руки не доходят. Прочь неуверенность и лень – висящая на проводах розетка, это
источник повышенной опасности поражения домочадцев электрическим током. Читайте
эту статью и, вооруженные новыми знаниями, отправляйтесь в строительный магазин
покупать новую установочную коробку для розетки.

В отделе
электротоваров чего только нет: электрические наружные розетки, трехфазные розетки, специальные розетки
в ванную комнату, однако нас интересует установочная коробка для розетки скрытой
проводки. Современная промышленность выпускает электрическую арматуру для
розеток самых разных видов и сфер применения. Рассмотрим поподробнее
установочные изделия. К ним относятся:

  • Коробки
    установочные в гипсокартонные и полые стены с открытой и скрытой проводкой
  • Коробки
    установочные для капитальных бетонных и кирпичных стен со скрытой проводкой
  • Коробки установочные
    для заливки в бетон

Коробки
для гипсокартонных и полых стен
применяются в сочетании с гладкими или
гофрированными рукавами для устройства силовых сетей. Они изготавливаются из
негорючей пластмассы и имеют степень защиты: IP30. Такие коробки снабжены металлическими
лапками, позволяющими их надежно крепить в гипсокартонных стенах. В них, помимо
электрических розеток, можно устанавливать выключатели, розетки для телефонной
линии или компьютерной сети.

Круглые
установочные коробки для розеток в
бетонных или кирпичных стенах
выпускаются следующих размеров: диаметром 60, 68,
70 мм и глубиной от 40 до 70 мм. Некоторые модели имеют специальные замки для
стыковки друг с другом, что позволяет легко их собрать в многоместный блок.
Стандартное расстояние между центрами соседних розеток составляет 71 мм.
Коробки имеют несколько отверстий для проводов, закрытых тонкими перегородками,
которые можно в нужном месте быстро удалить. Также выпускаются установочные
коробки квадратной или прямоугольной формы на несколько розеток.

Коробки
для заливки в бетон
применяются на предприятиях, изготавливающих железобетонные
плиты для панельного домостроения, и вам они вряд ли понадобятся, если только
вы не откроете собственный заводик.

Согласно
требованиям ПУЭ, вся электрическая арматура должна легко извлекаться для
ремонта, поэтому при монтаже коробки для розеткискрытой проводки применяются легко удаляемые гипсовые или алебастровые
строительные растворы. К тому же, малое время их схватывания позволяет быстрее
выполнять электромонтажные работы.

Вернемся
к нашей выпавшей розетке. Перед началом ее ремонта обесточьте линию автоматом в
электрощитке. Открутите и снимите декоративную накладку, затем винты в клеммной
колодке, держащие провода. Вытащите розетку и, если есть, старую коробку.
Разведите гипс или алебастр, выломайте в нужном месте перегородку, закрывающую
отверстие в коробке и вставьте в него провода. Нанесите малым шпателем гипс
внутрь отверстия в стене, в которое вставляется коробка
для розетки. Затем вдавите ее заподлицо с поверхность стены. Удалите
шпателем выступивший раствор. Дайте ему схватиться минут двадцать. Теперь можно
подключать провода обратно к розетке и вставлять ее в новую пластиковую
коробку. Закрутите винты раздвигающихся металлических лапок, они разойдутся и
надежно закрепят розетку в установочной коробке. Включайте автомат, пробником
проверьте наличие напряжения на одной клемме розетки. Если фаза есть, закройте
накладкой и закрутите центральный крепежный винт. Все готово – розетка снова
может активно использоваться без риска поражения вас током. Успехов!

postroika.biz
