Содержание

Подрозетник (монтажная коробка)

Подрозетник (установочная коробка) – это неотъемлемая часть любой электропроводки, от правильной и точной установки которого зависит насколько безопасным, надежным и комфортным будет монтаж и последующая эксплуатация электроустановочных устройств, таких как розетки, выключатели, диммеры, регуляторы теплого пола и т.п. В зависимости от типа основания, в которое происходит монтаж, подрозетники бывают для сплошных стен (кирпичные, бетонные, гипсолитовые и т.п.) и для скрытой установки в полые стены и сухие перегородки.




Существует несколько типовых размеров установочных коробок, но наиболее востребованы и распространены в элетромонтаже стандарты с внутренними диаметрами 60-65мм и глубиной 40-45мм. Максимальный внешний диметр таких подрозетников обычно - 68мм, поэтому отверстия под них, лучше всего выполнять коронкой диаметром 68 или 70мм.

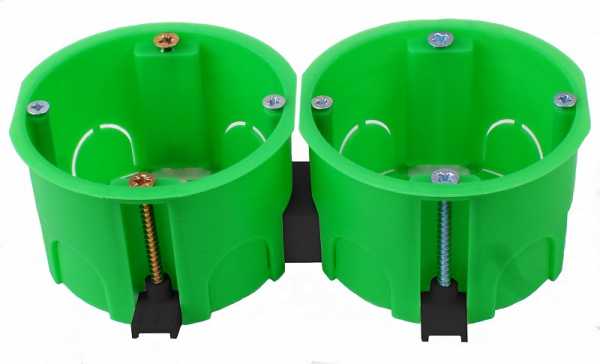

Чаще всего установочные коробки имеют возможность объединяться в блоки из нескольких штук. Блочный вариант позволяет устанавливать рядом, вертикально или горизонтально, сразу несколько механизмов электроустановочных устройств, объединенных одной общей рамкой. При этом
межосевое расстояние у соединяемых между собой подрозетников равно 71мм
, что полностью совпадает со стандартными размерами межосевого расстояния электроустановочных устройств, при монтаже в одной рамке. Поэтому расстояние между отверстиями, сделанных для блока подрозетников, должно быть 71мм.

В зависимости от типа розеток и производителей, элементы конструкции для сборки подрозетников в блоки, бывают двух типов:

В одном случае, соединительные тоннели являются несъемной частью подрозетника и присутствуют на каждом изделии. При этом, всегда имеется возможность объединить коробки в блоки, если есть в этом необходимость. Небольшое неудобство таких подрозетников состоит в необходимости механического удаления незадействованных соединительных элементов, т.к. они могут мешать установке коробки или блока в посадочное место.

При другом варианте конструкции, соединительные элементы приобретаются отдельно, что удобно при монтаже например одинарного подрозетника, но требует тщательного расчета количества соединителей. Через соединители, удобно прокладывать провода внутри всего блока, сделать это можно уже после монтажа подрозетника, например для подключения розеток последовательно - «шлейфом».

Фиксация в посадочном месте монтажной коробки для сплошных стен, чаще всего выполняется с помощью гипсовых смесей таких как алебастр. Отверстие предварительно смачивается, затем наносится раствор алебастра, только после этого, предварительно выведя провода через подрозетник, устанавливаем его по уровню так, чтобы он был вровень со стеной – не выпирал и не торчал из нее и затем убрать излишки смеси. После высыхания, можно продолжать следующие этапы.

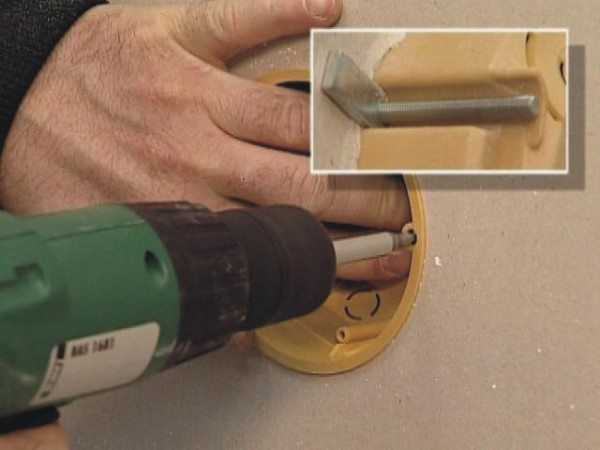

Установка подрозетников для полых стен, осуществляется с помощью специальных крепежных элементов – зажимов, расположенных по бокам. Для этого коробка помещается в монтажное отверстие, и закручиваются крепежные винты, при это зажимы упираются со внутренней стороны основания, тем самым жестко фиксируя подрозетник.

Для закрепления механизмов розеток, выключателей и т.п. в установочной коробке, предусмотрены специальные гнезда, в которые вкручиваются шурупы. Многие производители сразу комплектуют свои подрозетники такими шурупами.

rozetkaonline.ru

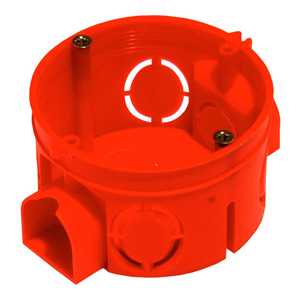

Подрозетники и установочные коробки для сплошных стен

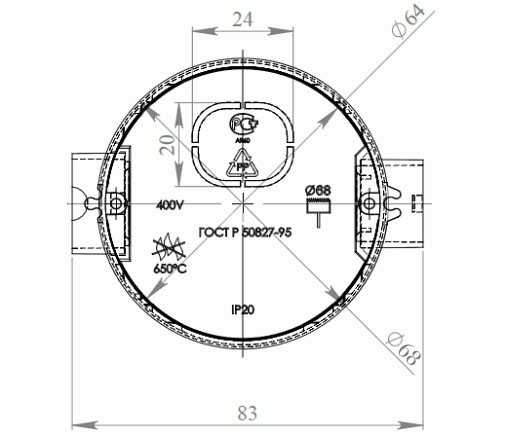

Блочный (модульный) подрозетник Hegel КУ1101 Ø68х45мм для подштукатурного монтажа

Благодаря специальной конструкции блочные ("с ушами") коробки Hegel КУ1101 соединяются между собой для вертикальной или горизонтальной установки нескольких механизмов с межосевым расстоянием 71 мм. Отличительной особенностью модульных подрозетников Hegel КУ1101 является наличие двойного замка, что делает конструкцию из соединенных коробок более жёсткой. Комплектуются двумя саморезами.

Материал — полипропилен, огнестойкость 650°C. Степень защиты — IP20.

Подрозетник модульный GUSI С3М1 Ø60х40мм ("с ушами") для сплошных стен

Модульные (блочный) подрозетники GUSI С3М1 Ø60х40мм (в народе их называют "с ушами") предназначены для соединения между собой в несколько штук для установки розеток и выключателей в многоместные рамки. Размеры — d=60мм, h=40мм. Комплектуются двумя саморезами.

Материал — полипропилен. Степень защиты — IP30.

Подрозетник модульный GUSI С3М3 Ø68х45мм ("с ушами") для сплошных стен

Блочный модульный подрозетник GUSI С3М3 от коробки С3М1 отличается только увеличенными размерами. Размеры — d=68мм, h=45мм. Комплектуются двумя саморезами.

Материал — полипропилен. Степень защиты — IP30.

Коробка установочная модульная ELFO 018-11 Ø60x42мм

Диаметр — 60 мм, глубина — 42 мм.

Степень защиты IP20.

Крепежное расстояние 60 мм.

Возможно соединение нескольких аналогичных подрозетников между собой с межцентровым расстоянием 71 мм.

Коробка установочная модульная ELFO 020-11 Ø64x42мм

Диаметр — 64 мм, глубина — 42 мм.

Степень защиты IP20.

Крепежное расстояние 60 мм.

Возможно соединение нескольких аналогичных подрозетников между собой с межцентровым расстоянием 71 мм.

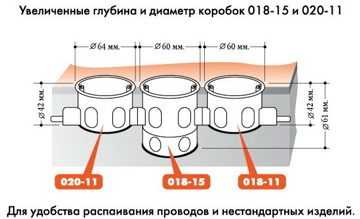

Коробка установочная ELFO 018-15 Ø60x63мм

Диаметр — 60 мм, глубина — 63 мм.

Степень защиты IP20.

Крепежное расстояние 60 мм.

Возможно соединение нескольких аналогичных подрозетников между собой с межцентровым расстоянием 71 мм.

Коробка установочная усиленная модульная ELFO 022-11 60x60х42мм

Ширина стороны — 60 мм, глубина — 42 мм.

Степень защиты IP20.

Крепежное расстояние 60 мм.

Возможно соединение нескольких аналогичных подрозетников между собой с межцентровым расстоянием 71 мм.

electromirbel.ru

Установочная коробка для гипсокартона.Распячные и распределительные коробки

При использовании гипсокартона для стен приходится применять адаптированные схемы прокладки электропроводки, устанавливать особые распредкоробки, предназначенные для крепления устройств и коммуникационных систем.

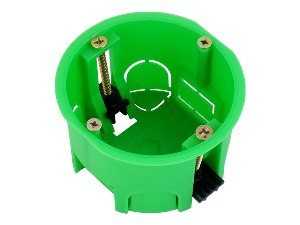

Установочная коробка для гипсокартона

Для монтажа в обычных стенах применяются устройства, отличающиеся от коробок установочных для гипсокартона по размерам и материалу изготовления.



Распределительная коробка для гипсокартона снабжена особыми усиками, предназначенными для закрепления ее в полой стене.

Классификация

Для того, чтобы изделие идеально подошло при установке в стены помещения вашего типа, нужно как следует разобраться в классификации вариантов, существующих на данный момент в продаже.

Изделия подразделяются в зависимости от материала:

  • металлические;
  • деревянные с противопожарной пропиткой;
  • из самозатухающей пластмассы.

Покупатели могут выбрать более подходящую по форме модель:

  • круглую;
  • квадратную;
  • спаренную — скомплектованы 2-3 и большее количество коробок (допустим, пара выходов для крышки и один для розетки).

Что представляет собой обычная коробка распаячная

  • Стандартный вариант — это конструкция цилиндрической формы, используемая для монтажа. Ее закрепляют на внутренней части стены, после чего с ее помощью закрепляется элемент электропроводки.
  • Специальные усики закрепляются за шуруп. Фиксация производится в полости, методом зажима со внутренней стороны. Для изготовления усиков используют пластмассу или металл, но существенных отличий при эксплуатации нет.
  • Различные модели отличаются по размерам. В наши дни производители изготавливают не только монтажные коробки разного размера, диаметра и глубины. Часто их производят специально для розеток какого-либо производителя, даже для определенных моделей розеток.

  • Коробка распределительная для гипсокартона с крышкой может иметь неточности в размерах. В этом случае, важно проследить, чтобы элементы монтажа точно соответствовали необходимым параметрам. Если этого соответствия не будет, то во время установки могут возникнуть определенные проблемы.

Лучше всего одновременно приобретать и распредкоробку, и устанавливаемый элемент. Таким образом, при установке в пустотелые стены вы избежите проблем с несовпадением габаритов, размеров элементов крепления.

Описание спаренных компонентов монтажа

  • На прилавках магазинов часто можно найти коробку под розетку, изготовленную в форме 2–3 секций. Это довольно практичное решение, благодаря которому можно сэкономить бюджет. Коробки такого вида обеспечивают более комфортную эксплуатацию.
  • Если вы решили приобрести спаренные изделия, то проследите, чтобы компоненты размещались в отделениях свободно, не соприкасаясь. В изделиях такого типа указывается параметр расстояния от центра одного радиуса до другого. Ориентируйтесь на него, подбирая розетку и выключатель.

Обратите внимание на материал, из которого изготовлена распаячная коробка. Современные модели изготавливают из пластмассы, обладающей свойством самозатухания. Для обеспечения безопасности большего уровня, следует выбирать этот вариант.

По каким параметрам осуществляется выбор коробок под гипсокартон

  • Материал изготовления должен подбираться под условия эксплуатации. Пластиковые образцы больше подходят для бытовых помещений, а металлические изделия применяют для разводок промышленных сооружений.
  • Метод монтажа. При открытом способе чаще приобретают пластиковые изделия, так как они производятся в широком ассортимент форм. Также есть больше возможностей подобрать подходящий вариант по эстетическим требованиям помещения, коробка будет лучше смотреться в интерьере.
  • Особенности крепления стен. При выборе подходящей коробки следует обратить внимание на расстояние от гипсокартона до основной стены. В соответствии с этим показателем подбирается глубина изделия. Если не соблюсти это параметр, то коробка может провалиться в полость.
  • Тип распределения электропроводки. Вводная требует использования более крупных распредкоробок, содержащих большее число улов, чем необходимо для концевой.

Что такое индекс защиты?

Выполняя электромонтажные работы в современных условиях, приходится учитывать многие нюансы. Так становится все более актуальным использование материалов, позволяющих обеспечить защиту от агрессивных сред. Коробки для розетки и для других элементов электромонтажа могут обладать различными степенями защиты.

Известно, что стены могут быть изготовлены из разных материалов, которые в различной степени успешно переносят воздействие сырости, вызванной протеканием труб или повышенной влажностью в помещениях при условии присутствия постоянного источника воды (в сантехнических помещениях). Для более успешного крепления и эксплуатации короба следует осуществлять подбор модели в соответствии с условиями использования.

Существует показатель для обозначения способности короба выдерживать агрессивное воздействие. Для его обозначения используется код IP (Ingress Protection).

Его можно найти на упаковке компонента в форме набора, состоящего из двух цифр:

  • Устойчивость к частицам пыли, твердых элементов.
  • Устойчивость к влажности.

Вот так расшифровывается маркировка первой цифры:

  • 0- защиты нет;
  • 1- выдерживает частицы 50 мм;
  • 2 — частицы до 12, 5 мм;
  • 3- твердые элементы до 2,5 мм;
  • 4- элементы до 1 мм;
  • 5- пылезащищенное;
  • 6- непроницаемо.

Аналогично происходит расшифровка маркировки второй цифры. Здесь применяются цифры от 0 до 8, и обозначают они уровень устойчивости изделия к водной среде, которой может доходить до способности функционировать в условиях полного погружения. Для крепления в бетонную или гипсокартонную стену оптимально подбирать маркировку с показателем от 2 до 6.

Способы установки

Выделяют два основных способа монтажа, для каждого из которого выбирается изделие определенного типа.

Скрытый монтаж

Чаще применяют круглые модели с диаметрами 60 см. Этот выбор обусловлен тем, что он совпадает со стандартным диаметром подрозетников и выключателей. Отверстия просверливают, используя инструмент с коронкой подходящего диаметра.



Первоначально идет разметка стены, отмечается ось с горизонталью на расстоянии не менее 20 см от пола. Далее прорезается и шлифуется отверстие, вставляется и крепится коробка, втягиваются провода.

Укладка наружной проводки

Этот тип предусматривает проведение работ в верхней части комнат на расстоянии 10–20 см от потолка. При этом делают пару отверстий под дюбель, в которые вставляется короб фиксируется шурупами для крепления.

Также возможен монтаж без использования распаячных коробок, при этом для каждого прибора подводится отдельный провод. Вместо распределителя используется специальный щит, обеспечивающий необходимую безопасность. Однако, этот метод более сложен в исполнении, требует большего количества инструментов и времени.

Видео

stroitelstvo.guru

Монтаж распределительной коробки: установка, расключение

При планировании энергоснабжения на объекте, одним из важных вопросов является экономия материалов. Прокладка отдельной питающей линии от автомата защиты до каждого потребителя нерациональна, поэтому на силовой магистрали выполняются узловые точки и разветвления проводов. На каждом дополнительном соединении требуется установка распределительной коробки.

Что такое распределительная (распаечная) коробка

Это электротехническое изделие, представляющее собой замкнутый корпус, выполненный из металла или диэлектрического материала. Второй вариант предпочтительнее, при условии, что материал достаточно надежный с точки зрения пожарной безопасности. То есть он должен быть негорючим, или, как минимум, не поддерживать горение.

Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).

Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.

Виды распред коробок

По материалу корпуса коробки делятся на:

  1. Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
  2. Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

  1. Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.

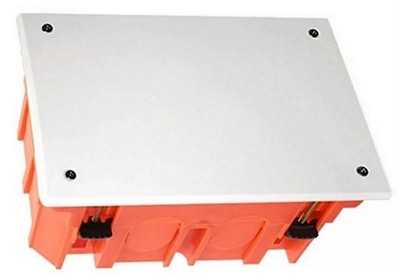

    Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие.

    С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.

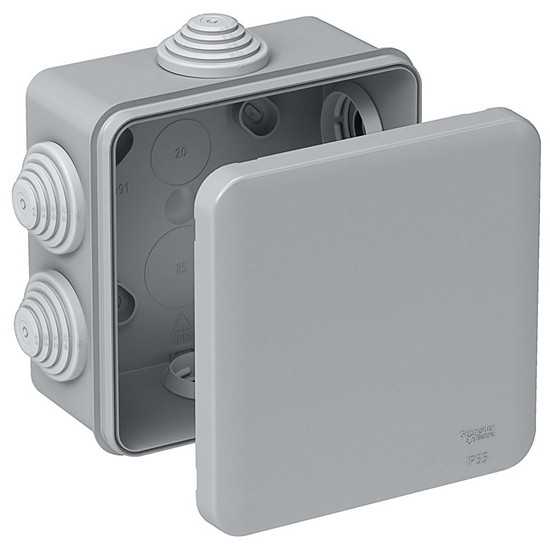

  2. Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее.

    Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.

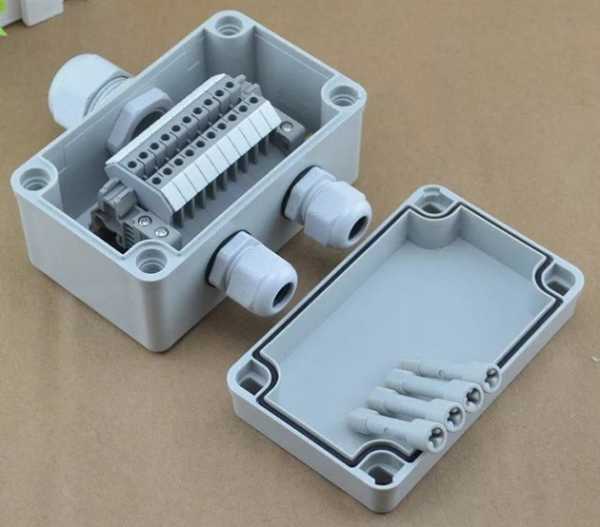

  3. Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.
  4. Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

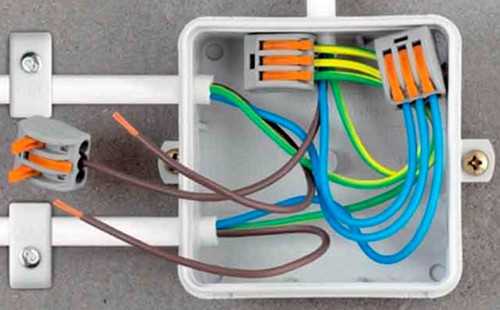

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Монтаж распределительной коробки своими руками

Поскольку речь идет об экономии, рассмотрим, как правильно подключить распределительную коробку в общую электросеть. Перед тем, как выполнить монтаж проводов в распаечной коробке, ее следует надежно закрепить. Способ установки в зависимости от типа коробки различается. Общее одно: перед началом работ проводятся тщательные расчеты и наносится разметка, которая затем фиксируется на схеме энергоснабжения помещения.

Планировка

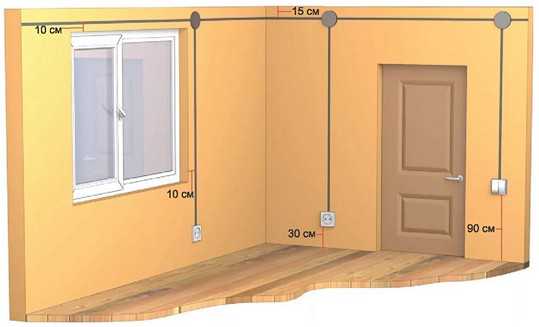

Для начала сделайте блок-схему, в которой станет понятно, какие группы потребителей необходимо создать. После чего производится расчет мощности на каждой ветви.

Существует два метода распределения нагрузки:

  1. Межкомнатная. В каждом помещении организуется вводная (базовая) коробка. От базовых точек прокладываются силовые линии к вводному распределительному щиту. Каждая линия заводится на отдельный автомат. В случае, когда в некоторых помещениях устанавливается мощное электрооборудования (бойлер, кондиционер, электроплита), прокладывается отдельная линия силовых розеток.
    Затем происходит расключение базовой распределительной коробки на каждого потребителя в помещении. Для этого могут быть установлены дополнительные распаечные коробки.
    Примерная схема базовых коробок выглядит так:
  2. По группам потребителей. Прокладываются отдельные линии на освещение всех комнат, на розеточную сеть малой нагрузки (телевизор, компьютер, настольные лампы), и на силовую розеточную сеть. Эти провода также заводятся на защитные автоматы вводного щитка. И снова, вдоль каждой линии устанавливаются распределительные коробки в точках ответвления на отдельных потребителей.

Далее наступает грязная работа: собственно, установка коробок и прокладка линий кабеля.

Скрытый монтаж

Между узловыми точками (где устанавливаются коробки), прокладывается проводка. Поскольку монтаж скрытый, для кабеля штробятся стены, коробочки устанавливаются на алебастр. Подготовленные провода выводятся из установленных коробок для расключения. Длина свободных концов должна обеспечивать возможность соединения без натяга, и запас на 2–3 переделки (с отрезанием использованных проводников).

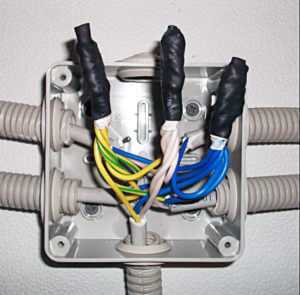

Способ соединения не имеет значения (на иллюстрации пропаянная скрутка), главное — понять сам принцип. Для кабеля, в коробках скрытого монтажа имеются намеченные отверстия. Герметичность в данном случае на требуется, вокруг будет стена и штукатурка. Секрет в том, сто разведенный до сметанообразной консистенции алебастр, при установке коробочки, заполняет все щели, пазы и лишние отверстия.

Получается монолит с диэлектрическими стенками. Глубина посадки рассчитывается с учетом толщины обоев и формы крышки.

Открытый монтаж

Принцип соединения проводки такой-же, а монтаж производится иначе. Сначала устанавливаются узловые коробки, затем к ним подводится наружный кабель. Поскольку защиту от попадания пыли и влаги обеспечивает корпус, кабели заводятся внутрь с помощью уплотнительных хомутов.

При уличном монтаже, используются стягивающие цанговые зажимы.

Провода должны иметь цветовую маркировку: в однофазном исполнении ноль, фаза, и защитное заземление. Не помещает (особенно до соединения концов кабеля) повесить бирки с указанием назначения проводов. После окончательного монтажа достаточно зафиксировать назначение проводов на схеме. Можно наклеить краткие обозначения на внутреннюю сторону крышки, для удобства дальнейшего обслуживания.

Если способы, как расключить распределительную коробку на силовой магистрали понятны: просто соединяем входной и выходные провода по цвету, то подключение выключателя — это совершенно иная схема.

Различные способы подключения выключателя и осветительных приборов

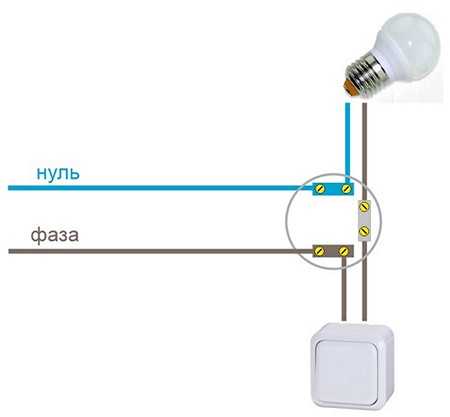

  • Классическое подключение, с использованием распаечной коробки.
    В коробку заводится нулевой и фазный провод. Для простоты, защитное заземление оставим за скобками. Нулевой провод напрямую выводится к светильнику. Фаза подается на выключатель, затем проходит транзитом через коробку, и соединяется со вторым входом лампы.С точки зрения монтажа – в распаечную коробку заходит 3 двужильных провода.По такому же принципу, подключаются двух или трехклавишные выключатели. Только транзитных фазных проводов (от клавиш к лампам) через коробочку пройдет больше. Если вы подключаете несколько светильников на один выключатель, нет смысла устанавливать несколько распределительных коробочек. Можно подключить лампы параллельно, начиная от первого светильника. В таком случае, выключатель будет групповым.

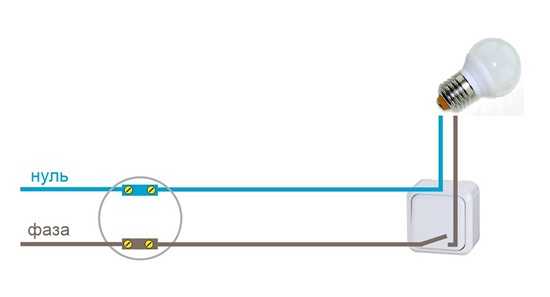

  • Проводка для светильника без распаечных коробок.
    В этом случае, от ближайшей распределительной коробки, в корпус выключателя заводится силовой кабель. Нулевой провод подключается к светильнику напрямую, а фазный размыкается выключателем. С одной стороны — так экономится одна коробочка. С другой стороны — кабель прокладывается нерационально, и должен заводиться в корпус выключателя снизу или сбоку. В то время, как по стандартной общепринятой схеме, магистральная линия проходит вдоль потолка. А уже от потолочных распаечных коробочек, проводка опускается к розеткам либо выключателям.

Способы соединения проводов в распределительных коробках

Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.

Все соединения кабельных линий подразделяются на две основные категории:

  • Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
  • Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Тип сращивания при расключении коробок, выбирается исходя из конструкции общей сети. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки — лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы.

Для постоянных соединений, которые не будут размонтироваться по много лет, применяются те-же клеммы, только одноразового использования. Несмотря на явный недостаток: невозможность повторного использования, такие клеммы обеспечивают более надежный контакт, в сравнении с многоразовыми.

Важно! Перечисленные способы позволяют выполнять разводку кабеля с использованием разных проводников: например, алюминий и медь. В данном случае металлы не соприкасаются, и электрокоррозия не грозит потерей контакта.

Если вы используете только медный проводник как в магистральной сети, так и в абонентских ответвлениях, есть более дешевые способы неразъемного соединения проводов:

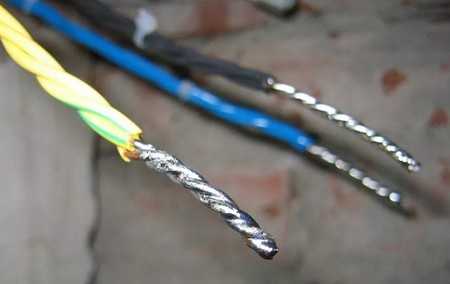

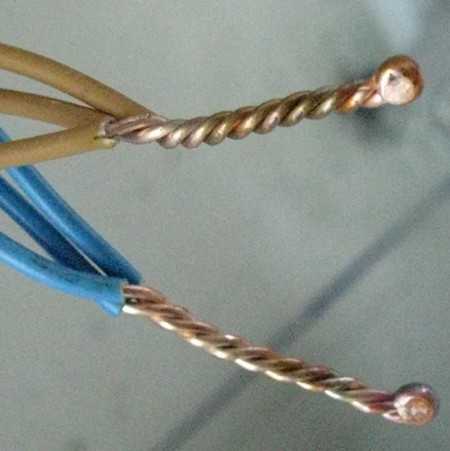

  1. Скрутка со сваркой. Создает надежный контакт, без опасности получить искрение и нагрев проводки при большой нагрузке.

    Соединение несложное, но требует специального оборудования. В крайнем случае. можно расплавить медные кончики портативной газовой горелкой.
  2. Скрутка с пропайкой. Не так надежно, как с оплавлением кончиков, но при использовании тугоплавких припоев, соединение практически не теряет прочности, даже при нагреве.

    Преимущество — доступность. Мощный паяльник найти проще, чем сварочное оборудование. Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт.

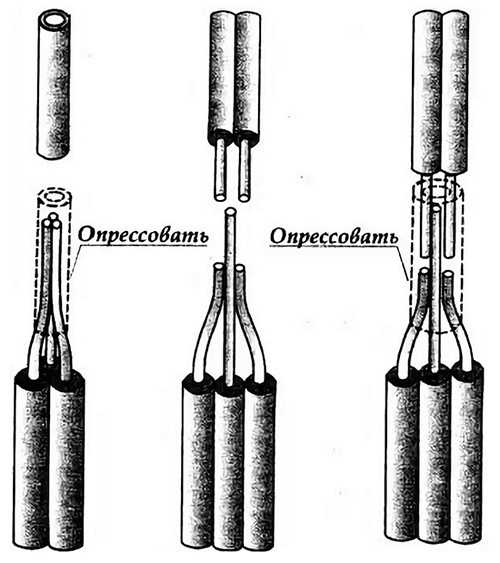

  3. Скрутка с механической фиксацией (обжимом). Сомнительный способ, поскольку есть вероятность повреждения токоведущих жил.
  4. Про обычную скрутку нечего и говорить: хотя она и не запрещена, такая техника практически не применяется.

Прямое соединение (расключение)

Можно ли организовать электропроводку без распаечных коробок? При разветвлении не более чем на 2 линии — запросто. Необходимо выполнить несколько условий:

  • Если соединение выполняется скруткой — обязательна пропайка тугоплавким припоем. Можно применять опрессовку.
  • «Т» образные соединения нежелательны, лучше выполнить «Y» образное разветвление.
  • После соединения и проверки на качество контакта, место сростка необходимо тщательно изолировать и защитить от попадания влаги. Особенно, если расключение выполняется в скрытой проводке (стена-штукатурка), либо на улице.

Итог

Каким бы способом вы не выполняли монтаж распределительных коробок, необходимо помнить о главном — сечение кабеля должно соответствовать току срабатывания защитного автомата на входе в линию.

Видео по теме

profazu.ru

Коробка установочная. Виды, типы, фото, видео

С тех пор, как появился первый узел разветвлённой электрической цепи, возникла необходимость защитить как его самого от внешних воздействий, так и людей от случайного прикосновения к оголённым проводникам.

Уже во время первых шагов электрификации возникла острая потребность защищать скрутки проводов с помощью коробок, которые стали называть разветвительными (распределительными, распаячными, распаечными, расключительными).

Раньше для этих целей применялись подручные средства, как правило, жестяные консервные банки. Подобный монтаж не был ни быстрым, ни надёжным – нужно было проделать отверстия под провода, и проследить, чтобы они не повредились об рваные края.

Эволюция в электротехнике привела к тому, что производители электротехнического оборудования быстро откликнулись на возникшую потребность, и стали выпускать распределительные коробки самых разнообразных размеров, видов и предназначений.

Происхождение разнообразных названий

Разветвительная коробка имеет много синонимов, отчасти из-за способа подключений проводов внутри данной коробки. Например, до недавнего времени самым надёжным соединением считалась пайка проводов.

Поскольку напряжение с вводного кабеля распределялось между различными линиями в распределительной коробке способом распайки проводов, то данные коробки стали называть распаячными, или распаечными.

Подобным образом возник ещё один термин – «расключение», образовавшийся из двух понятий – распределение и подключение. Когда говорят «расключение проводов», имеют в виду соединение в узлах соответствующих проводников согласно электрической схеме.

В наше время электрики используют более прогрессивные способы соединения проводов – разнообразные клеммники, соединитель

infoelectrik.ru

Установочная коробка для гипсокартона: выбор и монтаж

Гипсокартон уже давно занял лидирующие позиции при проведении отделочных работ в помещениях. Этот материал активно используют строители по всему миру, поскольку его свойства позволяют не только производить зашивку стен, но и возводить их в минимальные сроки.

Однако при его использовании необходимо применять специальные распредкоробки под гипсокартон, которые позволяют закреплять в нем необходимые устройства и системы коммуникаций.

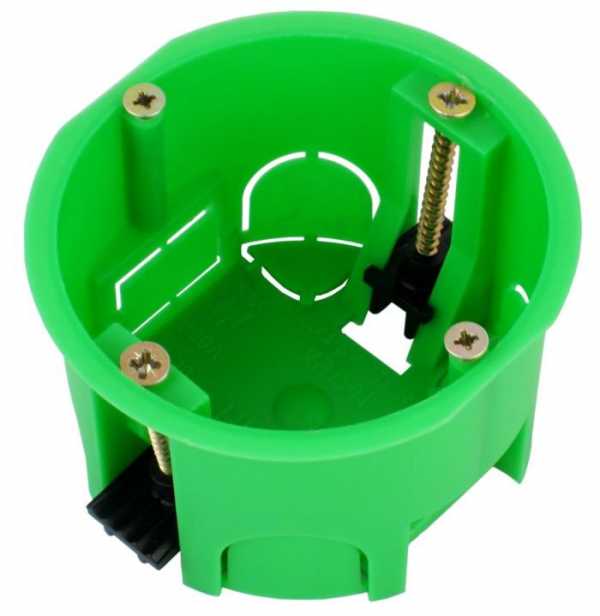

Установленные коробки в полой гипсокартонной стене

Коробки для работы с гипсокартоном

Прежде всего, необходимо отметить, что данное устройство отличается от монтажных элементов, применяемых в обычных стенах не только своими размерами, но и материалом изготовления, а также некоторыми особенностями конструкции. Установочная или распределительная коробка для гипсокартона имеет специальные усики, которые и позволяют ей удерживаться в полости стены.

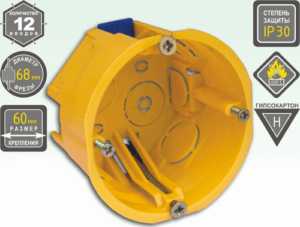

Один из вариантов исполнения стандартной монтажной коробки

 Стандартное устройство

  • Обычная коробка для пустотелых стен или гипсокартона представляет собой специальный монтажный элемент цилиндрической формы, который закрепляется внутри стены, чтобы впоследствии в нее можно было бы разместить элементы электрической сети.
  • При этом установочные коробки для гипсокартона оснащаются специальными усиками, которые крепятся на шуруп и фиксируют их в полости, зажимая изнутри. Они могут быть изготовлены из пластмассы или металла, но принципиального отличия в этом нет.
  • Стоит отметить, что все эти устройства отличаются по размеру. В настоящее время существует огромное количество распределительных коробок, которые не только имеют разный диаметр и глубину, но и могут быть выполнены под розетки конкретного производителя или даже определенную модель розетки.

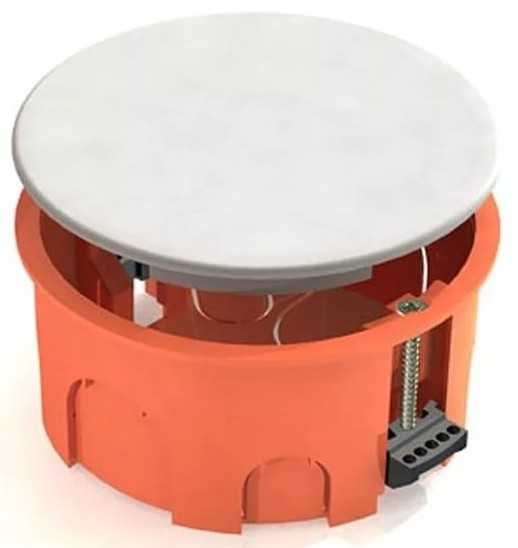

  • Если распредкоробка для гипсокартона оснащается специальной крышкой и может иметь некоторые погрешности в размерах, то монтажные элементы для приборов должны строго соответствовать заданным параметрам, иначе могут возникнуть большие проблемы при установке.

Совет! Когда приобретается стандартная коробка для монтажа в пустотелых стенах, необходимо сразу с ней покупать и сам устанавливающийся элемент. Это позволит избежать несовпадения размеров и крепежных элементов.

Спаренная коробка

Спаренные элементы монтажа

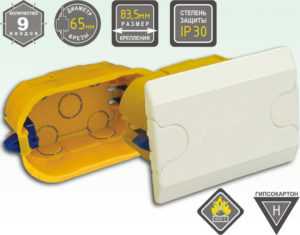

  • В современных магазинах в ходу коробка под розетку для гипсокартона, которая выполнена в виде двух или трех секций для монтажа.
  • Такое решение является весьма удачным и практичным, поскольку позволяет сэкономить время, деньги и упрощает эксплуатацию.
  • Существует масса вариантов исполнения таких устройств. Например, в них могут быть совмещены распаечные коробки для гипсокартона с монтажными элементами для розеток или других приборов.
  • При выборе таких изделий нужно обращать особое внимание на то, что устанавливаемые устройства должны размещаться в спаренных секциях свободно, не мешая один другому. Именно поэтому такая распределительная коробка под гипсокартон имеет параметр, который указывает на расстояние между центрами радиусов. На него нужно обращать внимание при выборе розеток и выключателей.

Совет! При выборе любых монтажных коробок, следует обратить внимание на то, из какого они материала изготовлены. Дело в том, что правила безопасности рекомендуют приобретать устройства, выполненные из самозатухающей пластмассы. Это препятствует возгоранию при коротком замыкании.

Детальное изображение монтажной коробки для стен из гипсокартона с описанием элементов

Монтаж

  • Когда производится установка своими руками, необходимо соблюдать все требования техники безопасности, а особенно то, которое рекомендует не подключать электричество до окончания всех работ.
  • Прежде всего, нужно сделать отверстия в гипсокартоне под коробку. Для этого типовая инструкция рекомендует применять специальные коронки. Их следует подбирать по размеру монтажных элементов.
  • Если приобретение такого инструмента не предусмотрено, то отверстия можно проделать с помощью дрели и монтажного ножа.

Проделывание отверстия в стене при помощи коронки

  • Далее следует обработать края отверстия раствором шпатлевки и грунтовки. Так посадочное место будет прочнее и надежнее.
  • Монтаж производится отверткой. С ее помощью нужно зажимать крепеж до тех пор, пока коробка надежно не зафиксируется в полости стены.
  • Финишным этапом при установке является шпатлевка стен. Однако многие мастера выполняют этот процесс уже после обработки стен, что не так критично при прочном креплении.

Совет! Не стоит слишком сильно затягивать крепежные болты, поскольку так можно повредить гипсокартон или саму коробку.

На фото: крепление коробки к стене с видом обратной стороны и системы крепления

Статьи по теме:

  • Розетки в гипсокартоне

Вывод

Таким образом, можно сделать вывод, что цена на такие простые устройства не должна сильно варьироваться. Если же разница в ценах на коробки – слишком велика, то следует искать серьезные недостатки в дешевых вариантах.

Также на видео в конце статьи можно убедиться в том, что монтаж распределительных коробок не представляет ничего сложного. Поэтому данную работу может выполнить человек без особой квалификации и подготовки, а значит, на этом этапе можно будет значительно сэкономить. А вот в приобретении материала этого делать не стоит.

Удачного ремонта!

dekormyhome.ru

для розеток и шнайдер выключатели

Выбор гипсокартона для проведения внутренних ремонтных работ – одно из самых популярных решений. И обусловлено это тем, что материал дешев, прост в обращении, и позволяет реализовать целую серию задач. Но при его использовании нередко забывают некоторые важные нюансы, в том числе, и про применение специальных распределительных коробок.

Что такое установочная коробка под гипсокартон

Данное устройство от своих собратьев, то есть монтажных элементов для обычных стен отличается не только размерами, но и материалом, из которого она изготовлена, а также кое-какими особенностями конструкции. Установочная коробка по-другому называется распределительной, она предполагает специальные усики, благодаря которым коробка удерживается в полости стены.

Что представляет собой стандартное устройство:

  • Это обычная коробка, предназначенная для пустотелых стен либо того же ГКЛ. Она выглядит как цилиндрический предмет, который нужно закреплять внутри стены, дабы потом можно было в ней разместить элементы электросети.
  • В установочных коробках, как уже говорилось, есть специальные усики, что крепятся на шуруп, и их фиксируют в полости, изнутри зажимая. Могут быть они как пластмассовые, так и металлические, принципиальных различий нет.
  • Устройства будут различны по размеру. Сегодня вы можете выбрать любую установочную коробку, с разными диаметром и глубиной. Они, к слову, могут быть сделаны под определенные розетки, не только под розетки какого-то производителя, но и даже под модель розетки.

Если у распределительной коробки есть специальная крышка, то она может иметь небольшие погрешности в размерах. Но только монтажные элементы для приборов строго должны соответствовать заданным параметрам. А если не так, то  с установкой будут проблемы.

Спаренные монтажные элементы: коробка установочная в гипсокартон

В современных строймаркетах вы без труда найдете коробку под розетку для ГКЛ, что выполнена в двух, а то и трех секциях для монтажа. Это решение можно назвать практичным, ведь вы экономите и время, и средства, и эксплуатация существенно упрощается.

Такие устройства могут быть и с совмещенными распаечными коробками для гипсокартона с нужными монтажными элементами для розеток и прочих приборов. При выборе обязательно смотрите на то, что устройства должны свободно располагаться в спаренных секциях. То есть друг другу они мешать не должны.

Обратите внимание при выборе на материал, из которого изготовлена распредкоробка. Если опираться на технику безопасности, то желательно это должна быть самозатухающая пластмасса. То есть будет защита от возгорания при коротком замыкании.

Как монтировать распределительную коробку

Если вы устанавливаете эту коробку своими руками, соблюдайте предписания техники безопасности. В частности, никогда не подключайте электричество до конца монтажных работ. Ну и, конечно, следуйте пошаговой инструкции.

Монтаж установочной коробки:

  • Сделайте в гипсокартоне отверстия под коробку. Хорошо бы применить для этого специальные коронки. Подбирайте их по размеру элементов монтажа. Можно сделать отверстие также дрелью или монтажным ножом.
  • Затем обязательно края отверстия обработайте раствором грунтовки и шпаклевки. Так вы упрочните посадочное место.
  • Монтаж лучше делать отверткой. С ее помощью зажмите крепеж до тех пор, пока сама коробка не будет надежно зафиксирована в стене.
  • Финишный этап – шпаклевка стен. Правда, многие мастера делают это уже после обработки стен, что впрочем, ничего особо не меняет при таком креплении.

Если вы слишком сильно затяните крепежные болты, то есть риск повредить или коробку, или гипсокартон. Так что не переусердствуйте. Как видите, монтаж не сложен.

Варианты установочной коробки

Уже говорилось о том, что это устройство в продаже есть во многих вариациях.  Главное, с чем вы должны определиться еще до покупки, это диаметр и глубина распределительной коробки. Для чего это делать – сэкономите время при поиске нужной коробки.

Коробки бывают:

  • С крышкой/без крышки;
  • Односекционные/двухсекционные/трехсекционные.

Односекционные установочные коробки используются реже других. Это и понятно, практичности в таких конструкциях мало. А многосекционное устройство, что интересно, и по цене выгоднее, чем односекционная коробка.

Обязательно учитывается такой параметр, как расстояние центров радиусов соседних секций. Этот параметр учитывается и если приобретается вами розетка или выключатель.

Можно найти в продаже и такие коробки, которые содержат сразу и монтажные элементы для разных приборов, те же розетки. Выбирайте то, что удобнее вам, что точно будет использовано.

Если говорить конкретно по маркам, то выбрать есть из чего. Вы можете приобрести, например, конструкцию бренда Шнайдер, установочную коробку подрозетник. Это популярная марка, которая заслуженно пользуется спросом. Но и цена будет не самой дешевой. Хотя можно найти и неплохие аналоги. Проконсультироваться по этому поводу можно у мастеров.

Монтаж установочной коробки для гипсокартона (видео)

Покупка установочной коробки – дело нехлопотное. Есть из чего выбрать, есть много видеоуроков на тему, как ее установить. Но обязательно используйте это устройство, которое обезопасит пользование электрокоммуникациями, и сделает вид стены более эстетичным.

Успешного выбора!

homeli.ru
