Установка свайно винтового фундамента – пошаговая инструкция по монтажу свай своими руками, а так же технология обвязки ростверком

Содержание

Установка свайно-винтового фундамента зимой своими руками

Если грунтовые воды расположены близко или на участке пучинистый тип почвы, возникает необходимость в более устойчивом типе основания для дома. В таком случае оптимальным вариантом будет установка свайно-винтового фундамента. Тогда можно не бояться, что весной произойдёт неравномерная усадка постройки. Это одновременно и практичный, и недорогой способ сделать надёжное основание. Но для того, чтобы продлить срок его службы, нужно соблюдать технологию монтажа, особенно, если строительные работы проводятся в холодное время года.

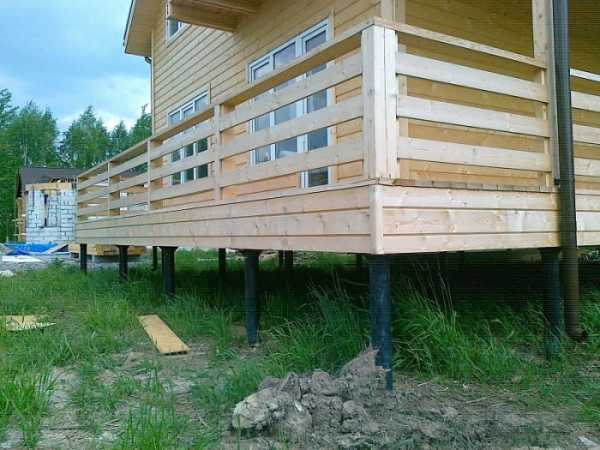

Особенности, плюсы и минусы свайно-винтового фундамента

Этот вид основания представляет собой совокупность свай, которые вкручиваются в землю. Это можно сделать своими руками или использовать специальную технику. Сверху делается ростверк – обвязка винтовых свай, что расположены по отдельности, в цельную конструкцию. Она может быть выполнена из дерева или из металла.

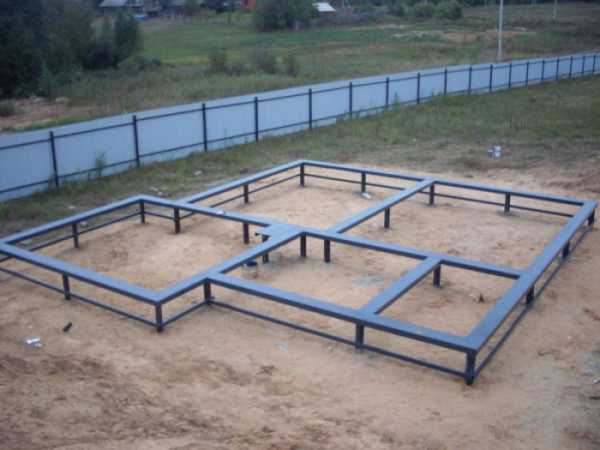

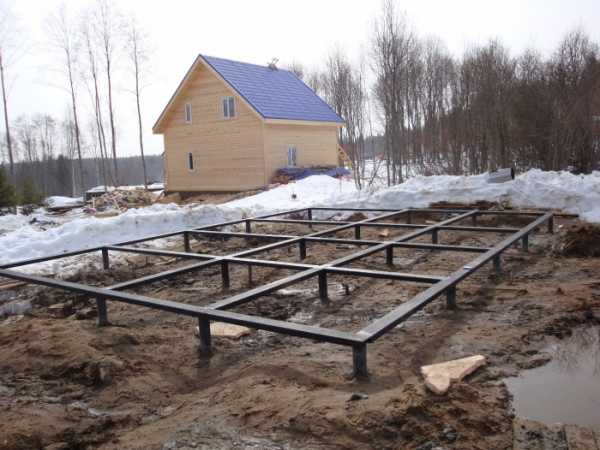

Фундамент с металлическим ростверком

Что такое сваи

Каждая свая выглядит как металлическая труба с толстыми стенками –

от 40 до 120 мм. У неё есть наконечник в виде лопасти с большой резьбой, что помогает закручивать сваи в землю и одновременно выполняет функцию опоры на грунт. Диаметр лопастей бывает разным – от 20 до 85 см.

Чтобы облегчить процесс установки, чаще всего используются винтовые сваи с длиной в пределах 2-2,5 м. Благодаря идеальной форме лопастей они легко вкручиваются на необходимую глубину усилиями 3-4 рабочих.

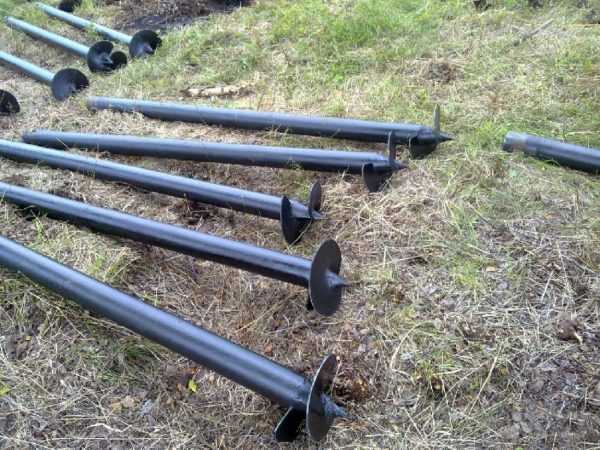

Винтовые сваи

Внимание! Если в высоте имеются перепады либо есть другая боковая нагрузка, применяются сваи с двумя лопастями. За счёт этого фундамент и стоящее на нём здание становятся ещё устойчивее.

Сваи бывают полыми и цельными. Для фундамента чаще всего используют полые, чтобы была возможность залить в середину бетон. Лопасти у сваи расположены перпендикулярно, поэтому винт не будет разрыхлять грунт. Несущая способность у них находится в пределах 5-25 т. При возведении фундамента можно выбрать один из нескольких вариантов проектов. На выбор будет влиять

тип почвы и особенности архитектуры здания.

Таблица 1. Проекты фундамента.

Как выглядитКогда используется
Одиночные сваиСлужат для поддержки отдельных элементов. Часто применяются, когда нужно достроить что-либо к готовому зданию
Стандартный фундаментПодходит под колонны, главные элементы здания
Свайные лентыНаходятся под стенами дома
Свайное полеПрименяется при возведении тяжёлых конструкций

Особого внимания требует защитное покрытие свай. Самые надёжные стройматериалы делаются с напылением их полиуретановой смолы и оцинкованные сваи. Последние получают путём обработки горячей оцинковкой. Защитное покрытие у них есть и с внутренней, и с наружной стороны.

Интересно знать! Чтобы проверить качество свай, можно попросить в магазине стройматериалов провести тестовое закручивание. При сильном оголении металла защита будет плохая, а если покрытие надёжное, оно останется неповреждённым.

Преимущества свайно-винтового фундамента

Если выбрать качественные стройматериалы, возведённое из них основание будет обладать следующими плюсами:

  1. Сваи можно использовать повторно, если аккуратно их демонтировать, не оставляя повреждений на защитном покрытии.
  2. Нет необходимости выполнять большой объём строительных работ. При этом монтаж этого вида фундамента возможен даже на подвижном и водянистом грунте.
  3. К возведению дома можно приступать сразу после установки оголовка.
  4. Длительность эксплуатации фундамента на сваях – от 150 лет. Если обеспечить им дополнительную защиту от коррозии, они прослужат ещё на 50 лет больше.
  5. Цена свайно-винтового основания в 3 раза меньше, чем ленточного.
  6. По окончанию работ на участке не накапливаются строительные отходы.

На установку такого фундамента уходит от 1 до 3 дней, если делать всё вручную, без использования технических средств.

Установка винтовых свай своими руками

Недостатки конструкции

К немногочисленным её минусам относят следующие:

  1. Не подходит для монтажа на крупнообломочном или скалистом типе почвы.
  2. Если нарушить технологию установки, фундамент со временем деформируется. Это произойдёт, если не фиксировать положение свай, плохо выполнить их обвязку.
  3. При некачественном защитном покрытии сваи будут подвержены коррозии, а это в дальнейшем плохо отразится на устойчивости конструкции.

Чтобы не сталкиваться с этими недостатками, рекомендуется заранее исследовать грунт на участке, выбирать качественные материалы и соблюдать рекомендации по монтажу свай.

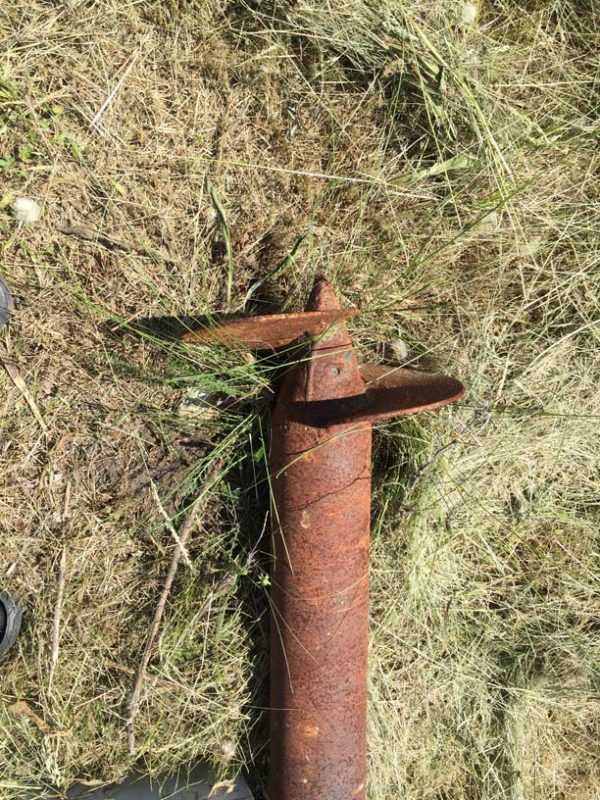

Опора, покрытая ржавчиной

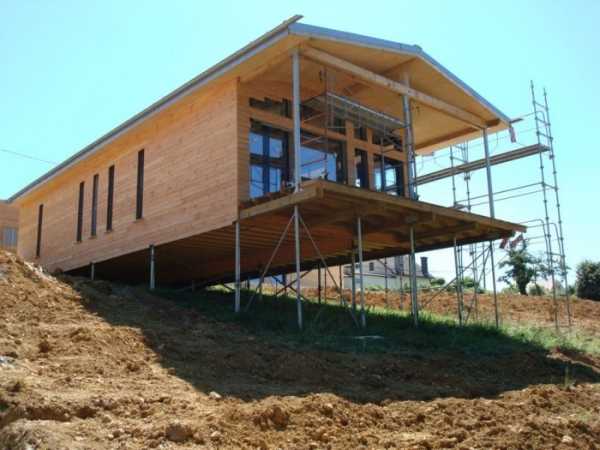

Технология установки свайно-винтового фундамента

Его монтируют в местах, которые не годятся под ленточное основание. К таким участкам относятся:

  • территории с глубоким уровнем промерзания почвы;
  • грунты со сложным рельефом;
  • места с повышенной влажностью;
  • территории, на которых уже есть обустроенный ландшафт;
  • участки, на которых запрещены земляные работы.

Сваи также подходят для замены фундамента или его реконструкции. Процесс монтажа проходит в несколько этапов.

Расчёт нагрузки и количества материалов

Перед началом строительных работ нужно произвести точные расчёты. Тут нужно обратить внимание на следующие моменты:

  • нагрузку, что способна выдержать каждая свая;
  • вес всего здания;
  • уровень промерзания грунта.

Далее просчитывается количество опор, промежуток между ними. Также необходимо знать глубину монтажа. Все величины нужно брать с запасом. Чтобы узнать точные параметры, лучше привлечь специалиста, который на основании проекта дома сделает необходимые расчеты. При этом нужно учитывать, что если грунт слабый и подвижный, нагрузка на одну сваю должна быть маленькой. Тогда понадобится больше материала.

Расчёт количества свай

Выполнение раскладки

Сваи распределяют и раскладывают по всей длине основания дома либо намечают места для их установки. Делается это для того, чтобы проверить насколько количество материала соответствует предварительным расчетам. Тогда не останется лишних элементов и не возникнет ситуации с их нехваткой.

Подготовка к раскладке

Промежуток между ними должен быть соразмерным количеству свай, чтобы они равномерно распределились по всему участку. Для домов из пеноблока или дерева достаточно придерживаться расстояния в 1-2 м, а для более тяжёлых конструкций его сокращают минимум вдвое.

Далее выполняется установка углов. Между ними натягивается шнур. Когда дело дойдёт до монтажа очередной сваи, шнур в этом месте снимается. Это нужно в целях безопасности, чтобы во время углубления сваи не споткнуться об него и не травмироваться.

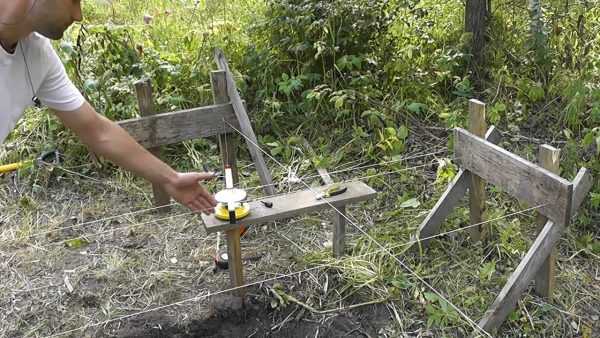

Установка углов

Обратите внимание! Во время монтажа нельзя допускать серьёзных отклонений от прямой линии. Максимально допустимое отклонение –

2-3 см. Если оно будет больше, его будет трудно загладить и это затруднит процесс обвязки.

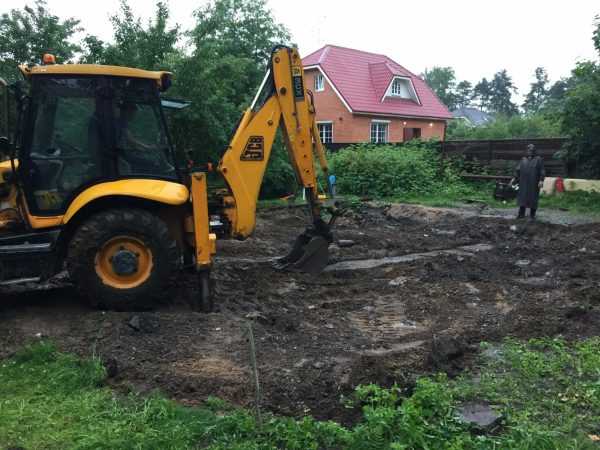

Подготовка почвы

Чтобы облегчить установку фундамента, нужно в местах монтажа свай убрать верхний слой грунта, покрытый растительностью. Для этого используется бур с диаметром меньше, чем сама лопасть. Тогда свая проще вкручивается в землю.

Снятие почвы под опоры

Если нет возможности достать бур, эти манипуляции можно проделать штыковой лопатой. Подготовить грунт можно после выполнения раскладки или одновременно с ней.

Монтаж винтовых свай

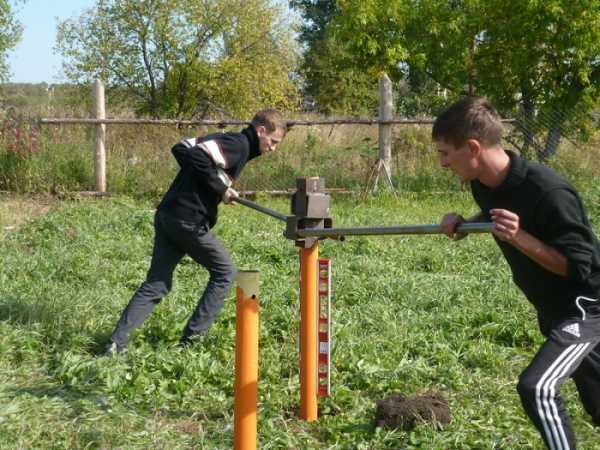

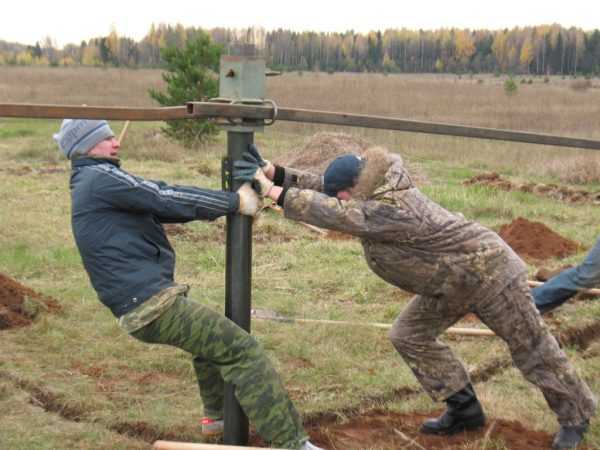

При их установке своими руками рекомендуется делать это втроём или вчетвером. 2-3 человека могут отвечать непосредственно за вкручивание, а один – смотреть, чтобы свая вошла в грунт в строго вертикальном положении.

Наверху у сваи есть отверстия, в которые вставляют железные трубы. Они выполняют роль рычагов, когда несколько рабочих ходят вокруг сваи, ввинчивая этот элемент в землю. Для контроля за положением сваи используются специальные уровни, имеющие магнитные основания. Их крепят в двух местах непосредственно на сваю.

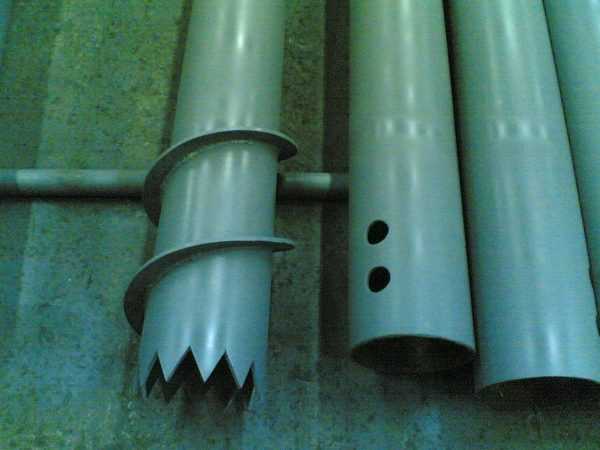

Отверстия под крепление труб

Когда глубина закладки фундамента превышает длину сваи, её наращивают. Для этого используют муфту, диаметр которой больше диаметра самой сваи.

Термоусадочная муфта для свай

Делается это в определённом порядке:

  1. На ввинченную в землю сваю надевают муфту. Выравнивают её.
  2. Фиксируют муфту при помощи сварки.
  3. Сверху вставляют следующую сваю.
  4. Тщательно заделывают швы сварочным аппаратом.
  5. Участки, на которых применялась сварка, обрабатывают средством от коррозии.

Если есть ещё отклонения, сваи выравнивают.

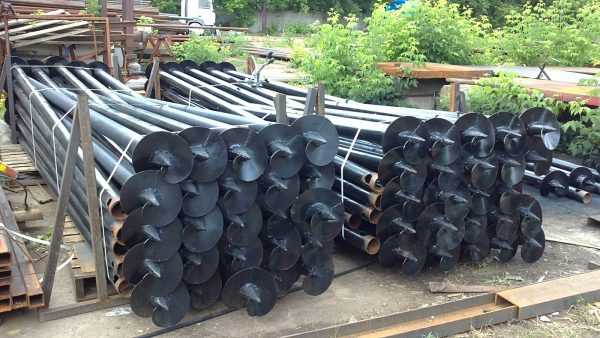

Цены на винтовые сваи

Сваи винтовые

Видео — Закручивание винтовых свай вручную

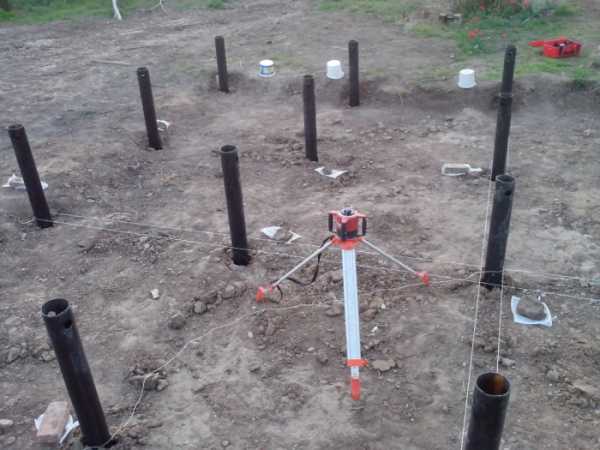

Выравнивание по горизонту

Как только выполнен монтаж свай, можно приступать к их выравниванию по горизонтальной линии. Для этого используют гидроуровень или нивелир. Им отбиваются углы основания, а потом по этим ориентирам натягивается верёвка. Излишки отпиливают при помощи болгарки, ориентируясь на разметку.

Совет! Горизонты будущего основания дома можно наметить заранее, чтобы сразу монтировать их одинаковыми по высоте. Но при наличии неровностей проще отпилить лишний отрезок сваи, чем нарастить недостающее расстояние.

После выравнивания конструкции рекомендуется её усилить – залить каждый элемент смесью из тяжёлого бетона. Это послужит дополнительной защитой от коррозии внутри сваи и сделает фундамент более жёстким.

Заливка бетона

Цены на популярные модели бетоносмесителей

Бетономешалки

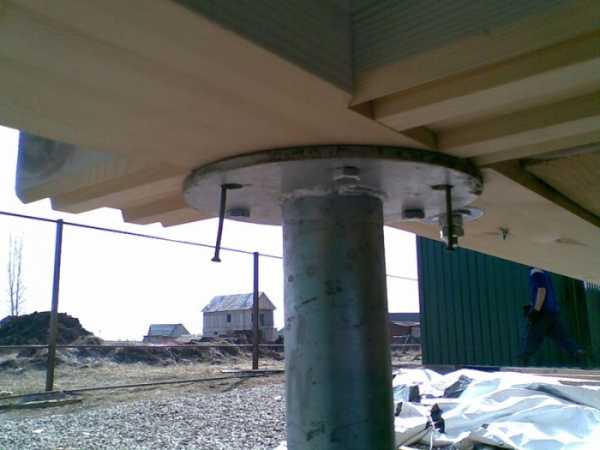

Сверху на сваи надевают оголовки из металла и фиксируют их сваркой. Они бывают разной формы:

  • квадратной:
  • круглой;
  • U-образной.

Приваривают их строго по разметке. После этого швы от сварки обрабатывают специальными средствами для предотвращения коррозии.

Обратите внимание! Если планируется обвязка из металла, в сами сваи вкручены ровно, можно обойтись без оголовков. Тогда обвязку приваривают непосредственно к сваям.

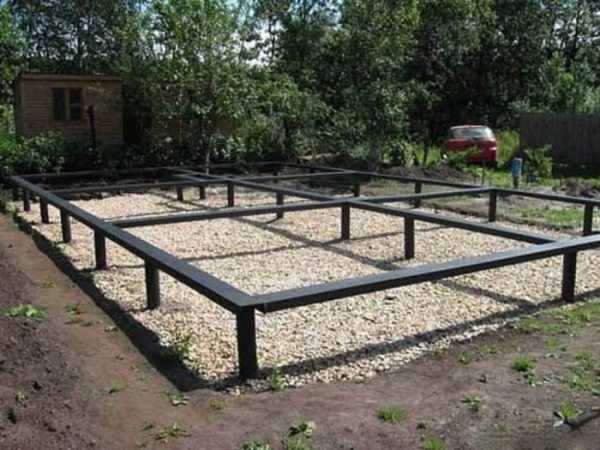

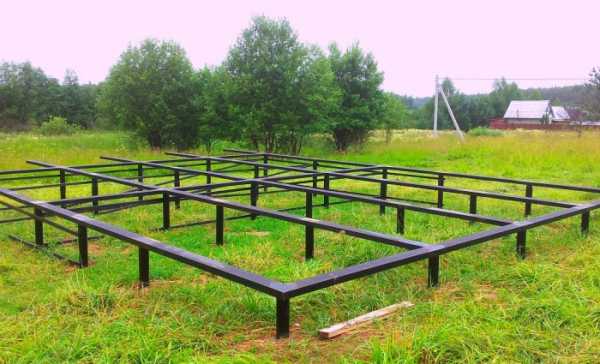

Установка ростверка

Эта конструкция выполняет роль связующего элемента между сваями. Она также служит опорой для несущих стен и помогает равномерно распределять давление на фундамент. Есть несколько вариантов материалов, подходящих для этой цели.

Таблица 2. Материалы для ростверка и нюансы их использования.

Тип материалаКреплениеОсобенности
Деревянные брусьяФиксируется при помощи специальных болтов по дереву. Дополнительно можно использовать металлические скобы, тогда их углубляют, чтобы они не были длиннее самой сваиБрусья перед началом строительных работ обрабатывают лаком на основе битума, чтобы снизить агрессивное влияние внешней среды.

Под брусья обязательно укладывается гидроизоляция. Самый простой вариант – рубероид

Металлические швеллераПриваривается к сваям или оголовкам по периметру конструкцииНуждаются в обработке средствами против коррозии

Чем ровнее сделать ростверк, тем проще потом возводить стены. Поэтому его монтаж делается строго по разметке. Металлический ростверк обойдётся дороже деревянного, но он крепче и надёжнее.

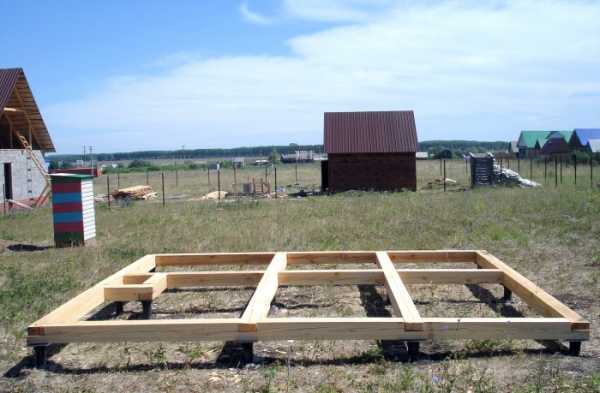

Обвязка винтовых свай брусом

Установка свайно-винтового фундамента зимой

Когда холода длятся по 3-5 месяцев, не всегда можно приостановить строительные работы до наступления тепла. Благодаря свайной технологии возведение фундамента уже не выглядит как невыполнимая задача.

Это единственный тип основания, монтаж которого можно осуществлять при любых погодных условиях. При этом качество опор будет высоким, но особых усилий прилагать не требуется.

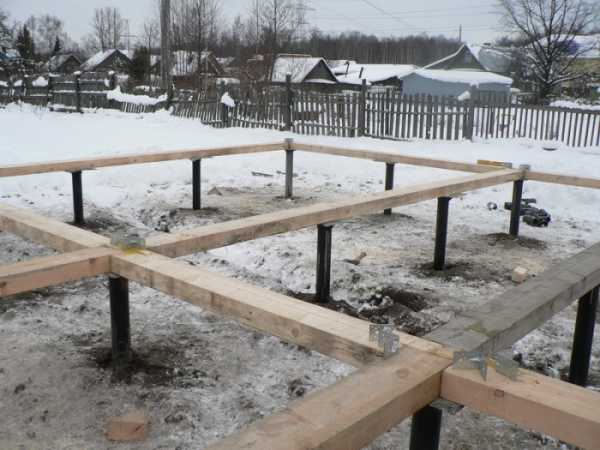

Монтаж винтовых свай зимой

А при строительстве некоторых зданий монтаж фундамента возможен только в сильные холода. Это касается пирсов, бань и причалов, расположенных на берегу водоёма. В летнее время выполнять строительные работы там невозможно, а зимой они делаются прямо на льду.

Важно! Если выполнять установку свай в зимнее время, нужно следовать определённой технологии, иначе есть риск заработать травматизм, а сам фундамент будет ненадёжным.

Нюансы строительных работ при низкой температуре

У процесса монтажа свай на морозе есть свои особенности:

  1. Под ровным слоем снега нередко находится каменистая или неровная земля – это потенциальная опасность для оборудования. Если металл встречает сопротивление камня, он ломается.
  2. Промёрзшую землю тяжело бурить. Понадобится больше топлива, а техника может выйти из строя.
  3. Если сваи сделаны из стали, при минусовой температуре они становятся хрупкими. То же самое происходит с чугунными оголовками. Если на материалах появляются трещины, нужно заменить их на новые.
  4. При работе с металлом на морозе можно получить ожог, если прикоснуться к нему оголённым участком кожи, либо пострадать от обморожения.
  5. В особом обращении нуждается бетон. Вода, входящая в его состав, быстро превращается в кристаллы льда. Тогда нарушается технология затвердевания бетонной смеси.

Но, несмотря на эти нюансы, есть несколько причин, по которым осуществлять ввинчивание свай в холодное время года целесообразнее, чем летом. К ним относятся следующие:

  • нет возможности приступить к строительным работам в тёплый сезон года;
  • ограничены сроки возведения фундамента;
  • на территории под застройку болотистая почва;
  • грунт сильно подтапливается.

Тогда единственным решением становится монтаж свай при низких температурах.

Подготовительные работы

Чтобы правильно установить сваи под фундамент и обеспечить ему хорошую несущую способность, проектированием лучше заняться летом. Тогда есть возможность тщательно изучить почву на участке, предугадать её поведение при взаимодействии со сваями. Тёплая погода также позволяет выполнить разметку под опоры. Зимой сделать это будет проблематично, особенно при наличии слоя снега.

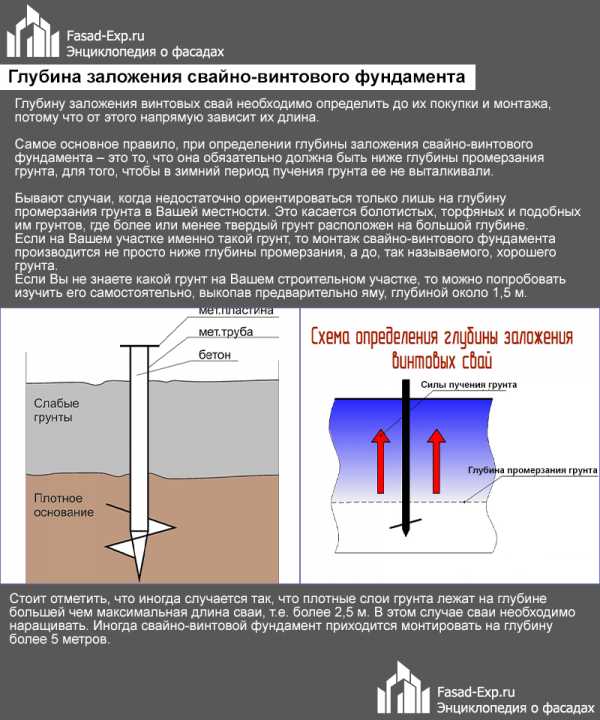

Определяем глубину заложения свай

Если разметку не удалось завершить в летнее время, то можно сделать её и в холода. Тогда грунт предварительно очищают от сугробов и льда. Но тут важно не перестараться, потому что снежный настил выполняет роль природного теплоизолятора, за счёт этого уменьшается глубина промерзания земли.

Видео — Монтаж свайного фундамента зимой

Цены на различные виды ручных буров

Бур ручной

Монтаж свай

Технология их установки имеет следующий вид:

Шаг 1. Подготовка грунта под бурение – выполнение выборки почвы на глубину её промерзания. На этом этапе строительных работ понадобятся плотные рукавицы.

Очищаем площадку от снега

Шаг 2. Прогревание земли. Для этого на участке, где будет устанавливаться свая, разводится костёр. Это очень трудоёмкий и длительный процесс, но благодаря ему предотвращается поломка материала и инструментов.

Прогреваем верхний слой земли, с помощью костров

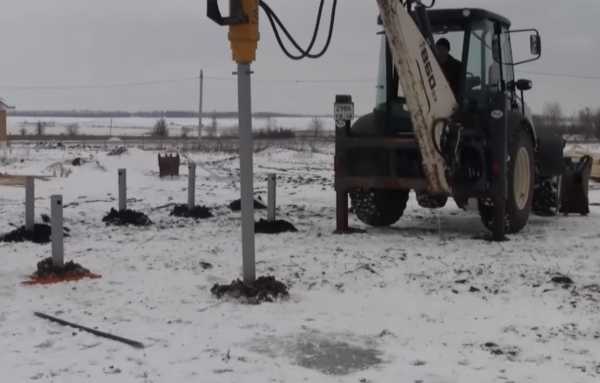

Шаг 3. Выполняется вкручивание опор. Если почва сильно промёрзла, ввинчивать сваи будет непросто. Тогда эту работу желательно выполнять не вручную, а при помощи мотобура.

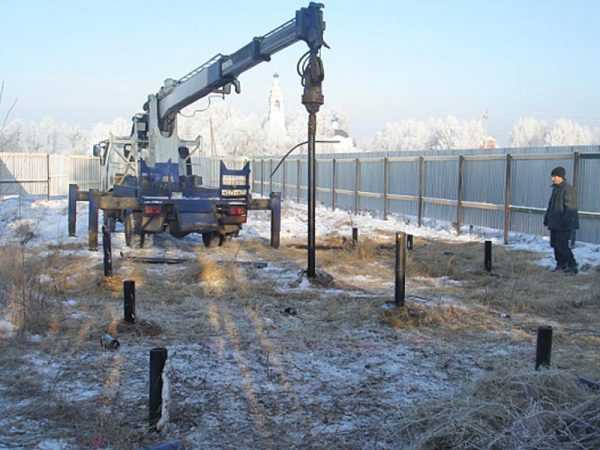

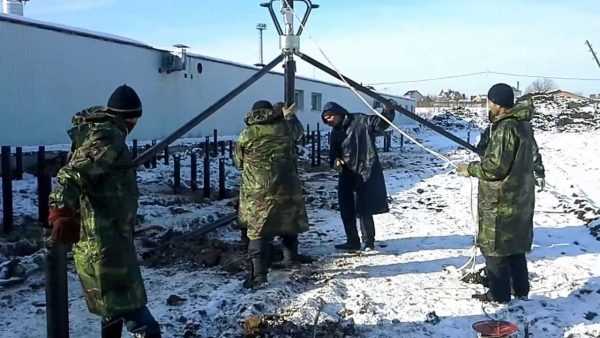

Вкручиваем сваи, применяя спец технику

Обратите внимание! При вкручивании опор самыми опасными считаются первые 1,5-2 м земли. Как только эта отметка пройдена, процесс бурения пойдёт легче.

Монтаж свай

Заливка раствором

После установки свай согласно разметке их нужно заполнить бетоном. Тогда во время промерзания грунта и его последующего размерзания трубы не будут подвержены деформации и продолжат в полной мере выполнять свои функции.

Заливка бетона в морозы – процесс не простой. Но проблему кристаллизации воды можно решить несколькими способами:

  1. Добавление в готовый бетон специальных примесей, что способствуют ускоренному застыванию раствора за счёт того, что добавки снижают температуру промерзания воды.
  2. Путём обогрева свай по всему периметру обвязки. Делать это нужно до тех пор, пока смесь не застынет, поэтому этот метод считается слишком затратным. Сами опоры вкручены в землю, что технически усложняет процесс обогрева.
  3. Утепление труб. Сверху их можно накрыть плёнкой и стекловатой, но бетону, который находится на большой глубине, это не поможет.

Если вас интересует реконструкция готового фундамента, советуем ознакомиться со статьей — Сколько стоит фундамент под стоящий дом.

Оптимальным вариантом считается использование примесей и присадок. Без них кристаллы льда в составе бетона могут стать причиной разрыва сваи. Тогда опора будет бракованной, её придётся заменить. Присадки стоят дорого, но количества раствора требуется небольшое, поэтому лучше не экономить на материалах, чтобы фундамент получился надёжным.

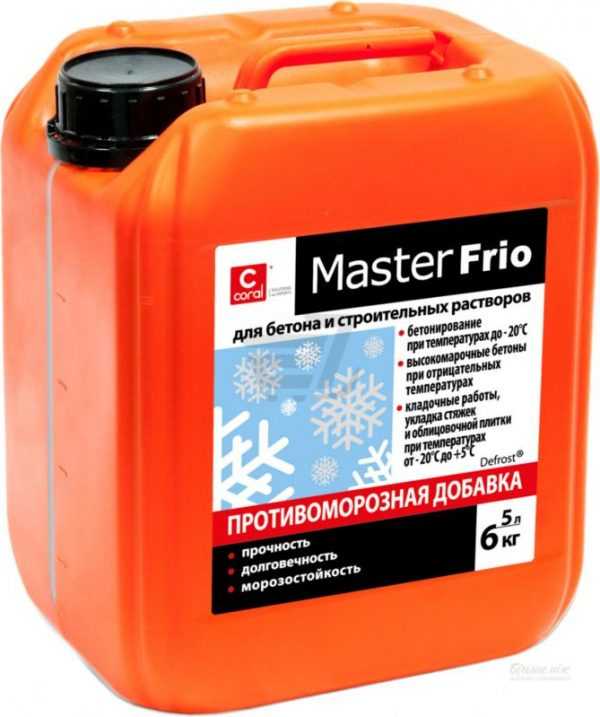

Присадка для бетона

Важно! Игнорировать технологию наполнения свай бетонной смесью не рекомендуется. Пустые опоры будут неустойчивыми.

Свайно-винтовой фундамент – это оптимальное решение в ситуации, когда нужно установить прочное основание в кратчайшие сроки. Этот вариант подходит для подвижной и неровной почвы. Его можно монтировать даже зимой. Свайная конструкция в дальнейшем не требует ремонта, потому что её элементы надёжно фиксируются в земле.

fasad-exp.ru

Фундамент на винтовых сваях: установка своими руками

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

fundamentaya.ru

Винтовой фундамент своими руками + видео

Винтовой фундамент применяется достаточно часто, так как данный вид основания имеет множество преимуществ. Но при выборе такого варианта стоит учитывать и его недостатки. Чтобы правильно создать фундамент своими руками, стоит посмотреть видео, на котором отображены все этапы проведения работ.

Общие сведения о винтовом фундаменте

Фундамент, созданный с помощью винтовых опор, достаточно длительное время использовался для строительства военных объектов. Это связано с тем, что его применение позволяет создавать конструкции за короткий отрезок времени.

На винтовом фундаменте создаются как жилые дома, так и хозяйственные постройки. В пример можно привести установку ветрогенераторов на винтовых сваях. В России чаще всего такие основания использовались при создании легких построек. Но после появления нового вида винтовых опор такой фундамент стал использоваться для создания различных типов строений. Часто на описываемых опорах создаются даже промышленные объекты.

С каждым годом количество владельцев участков, которые создают фундамент на винтовых сваях, становится больше. Это связано с тем, что такие изделия становятся более доступными по цене. Часто такой тип основания создается во время строительства каркасного дома. Они также применяются для создания беседок, террас и теплиц.

Винтовые опоры выбираются в случае, если почва на участке не подходит для создания ленточного основания. Они применяются на участках, имеющих следующие особенности:

  • сложный рельеф;
  • увеличенная влажность грунта;
  • невозможность проведения земляных работ на участке;
  • большая глубина промерзания почвы.

Также винтовые сваи с ростверком применяются в случае, если необходимо отремонтировать или полностью заменить старый фундамент. Стоит отметить, что часто производится укрепление фундамента винтовыми сваями.

Нужна ли обвязка свай

Чтобы понять, нужна ли обвязка винтового фундамента, стоит узнать об особенностях такого основания. Оно создается в случае, если не предполагаются большие весовые нагрузки. Создание винтового фундамента позволяет сэкономить большое количество средств, так как стоимость возведения является относительно небольшой, если сравнивать с другими типами оснований. Стоит отметить, что возведение строений на описываемых опорах происходит за короткий отрезок времени.

Стоит помнить, что установка свай не может гарантировать отсутствия перекосов строения. Именно поэтому и производится обвязка. Процесс представляет собой соединение всех опор между собой. Осуществляя устройство свайно-винтового фундамента стоит соблюдать все правила осуществления работ, так как в противном случае конструкция может деформироваться во время использования.

Обвязка швеллером

Такой вариант выбирается в случае, когда дом создается из кирпичей или перепад высоты грунта составляет более 0,5 м. Также использование швеллера необходимо при постройке двухэтажного дома из СИП- панели или строения создаваемого по каркасной технологии.

Обвязка металлическим ростверком увеличивает пространственную жесткость конструкции. Для обвязки используется металлический уголок 7,5х7,5 см с 5 мм полками. Стоит помнить, что для обвязки нельзя применять изделия, которые ранее применялись при строительстве. Это связано с тем, что под нагрузкой материал может деформироваться.

Швеллер может укладываться непосредственно на опоры, соединяясь под углом 45 градусов. Второй вариант установки подразумевает соединение двух швеллеров которые установлены на ребро и сварены в общую конструкцию.

Сечение используемых деталей зависит от диаметра свай. Во время соединения всех элементов следует помнить, что стыки должны быть расположены только над сваями. Если они будут располагаться в воздухе, это может привести к разрыву соединения под действием нагрузки после создания дома.

Обвязка брусом

Перед установкой бруса на сваях создаются оголовки, к которым привариваются металлические прутья. На этих элементах и происходит закрепление деревянных элементов.

Стоит отметить, что в некоторых случаях обвязки фундамента на винтовых сваях из бруса недостаточно. В пример можно привести установку дома на склоне в регионе, где наблюдается сильная ветровая нагрузка. В таком случае необходимо усилить конструкцию металлическим уголком или профильной трубой.

После возведения дома многие стараются закрыть подпольное пространство. В некоторых случаях оно утепляется. Но закрывать пространство между опорами необходимо не во всех случаях.

Достоинства винтовых свай

Многие используют винтовые опоры, так как они имеют следующие преимущества:

  1. Возможность повторного использования. Применять опоры повторно можно благодаря тому, что такие изделия не повреждаются при эксплуатации.
  2. Отсутствие необходимости в совершении большого объема работ.
  3. Скорость монтажа. Все работы по установке свайно-винтового фундамента могут проводиться в течение 1-2 дней.
  4. Возможность создания дома сразу после установки опор.
  5. Сваи идеально подходят для создания пристройки к уже готовому дому.
  6. Срок службы свайного фундамента может составлять более 100 лет. При благоприятных условиях свайное основание может прослужить более 200 лет.
  7. Более низкая стоимость основания, если сравнить с ленточным фундаментом.
  8. После проведения работ на участке не остается строительного мусора.

Свайный фундамент имеет и недостатки. К ним можно отнести невозможность использовать сваи на скалистом грунте. Также стоит отметить, что при недостаточно тщательной оценке грунта возможно проседание строения.

К минусам можно отнести и возможность деформации фундамента при нарушении технологии возведения конструкции. Например, искажение возможно в случае, если во время вкручивания свай их положение не фиксируется.

Еще одним недостатком является возможность появления коррозии при плохой обработке свай. Стоит отметить, что на сваях нельзя создавать массивные строения. Несмотря на описанные минусы, свайное основание достаточно часто выбирается строителями, так как оно имеет множество преимуществ.

Как происходит установка винтовых свай

Перед началом работ необходимо разметить участок, на котором предполагается создание свайного основания. Для этого стоит заранее рассчитать размеры конструкции. После разметки территории необходимо определить, где будут располагаться опоры для фундамента.

После этого можно приступать к установке свай. Эти элементы представляют собой металлический столб, на конце которого располагается винтовая лопасть. Именно этот элемент изделия способствует тому, что столб надежно закрепляется в грунте. В процессе установки каждый элемент конструкции закручивается в землю

Верхний конец каждого столба адаптирован для того, чтобы его можно было закрутить в землю. Важно произвести установку свай вертикально, так как от этого зависит надежность устанавливаемой конструкции. Стоит помнить, что закручивание свай производится двумя рабочими, поэтому осуществлять такие работы самостоятельно не получится.

Также вовремя установки свай необходимо следить за положением  трубы, поэтому следует работать втроем. Длина свай может составлять от 1,5 до 9 метров. Выбор определенного варианта зависит от типа грунта и особенностей участка. для средней полосы России обычно хватает длины 2,5 м.

После вкручивания свай нужно только залить их бетоном. После этого происходит приваривание оголовка и установка ростверка. Для его закрепления можно использовать сварку или болты. После создания этого элемента фундамента строительство конструкции завершается.

Технология создания винтового фундамента своими руками является достаточно простой, поэтому все работы могут быть произведены без привлечения специалистов и использования тяжелой строительной техники. Но стоит отметить, что в некоторых случаях это необходимо. В пример можно привести создание конструкции с использованием свай длиной около 9 метров. В таком случае произвести установку самостоятельно не получится. Если производится усиление основания, также стоит нанять рабочих.

bouw.ru
