Технология установки железобетонных опор ЛЭП
Что можно сказать о железобетонных опорах ЛЭП? Это прочные и высокотехнологичные изделия, устойчивые к гниению и неподверженные возгораниям. В то же самое время они отличаются экологичностью и простотой исполнения.
Не смотря на сравнительную простоту конструкции, их монтаж и эксплуатация требует жесткого соблюдения определенных правил. Например, во время строительства воздушной линии, состоящей, по большей части, из железобетонных опор, следует учитывать особенности рельефа, физико-химические характеристики грунта, климатические особенности, интенсивность ветровой нагрузки и другие немаловажные факторы.
Каждая операция, связанная с установкой опор во время строительства современной линии электропередач, требует отдельного рассмотрения. Поэтому коротко опишем основные этапы работ и особенности их выполнения.
Разметка линии
Монтажные работы всегда начинаются с разметки будущей трассы, то есть с определения точек установки каждой опоры.
Размечая трассу прохождения будущей линии, специалисты электромонтажной компании руководствуются специально разработанным проектом, данными геолого-разведывательных изысканий и требованиями, прописанными в технологии установки железобетонных опор (требованиями к расстоянию между опорами, к допускаемым углам поворота линии и т. д.).
Земляные работы

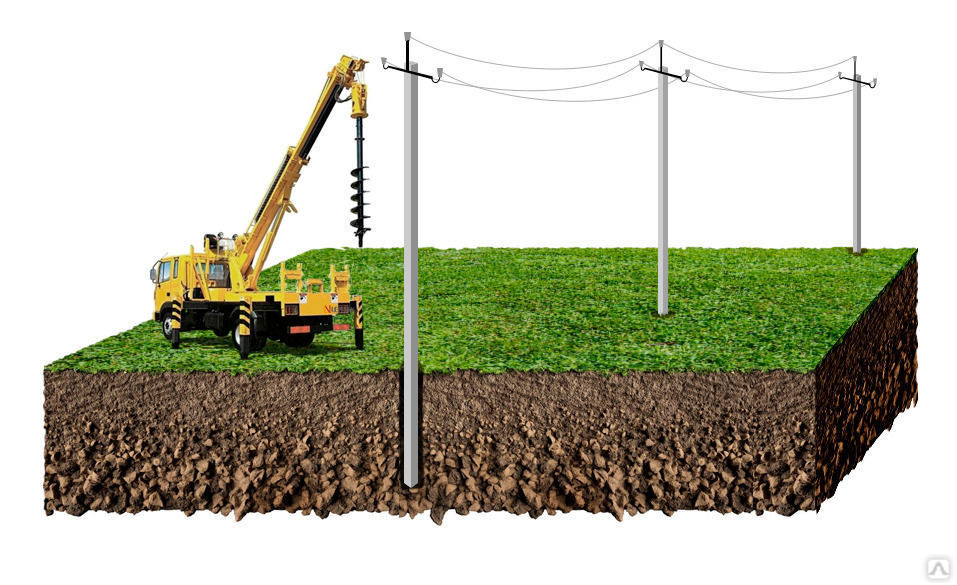

Выполнение земляных работ сводится к бурению ям, в которые будет осуществляться установка опор ЛЭП. Бурение производится механизированными способами (с применением бурильной спецтехники), а также вручную. Размеры пробуриваемых в земле отверстий зависят от следующих факторов: от веса и высоты опор, от прочности и устойчивости грунта, от интенсивности ветровой нагрузки и т. д.
Установка опор в подготовленные ямы
Работы, связанные с установкой опор, требуют применения тяжелой строительной спецтехники. Как правило, для подъема и погружения опоры в яму применяются автомобильные краны и манипуляторы.
Одновременно с установкой осуществляется контроль над соблюдением вертикального уровня, после чего производится фиксация опоры в грунте с последующей ее засыпкой.
Оснащение опор
После завершения работ, связанных с установкой и фиксацией, опорные элементы оснащаются всем тем, что обеспечивает безопасную передачу электроэнергии через новую линию электропередачи: изоляторы, силовые провода и т. д.
Установка опор для загородных участков
Как показывает практика, для того чтобы провести электричество на участок, расположенный в пределах дачного или любого другого загородного поселка, вовсе необязательно использовать железобетонный опоры. В данном случае могут подойти изделия, изготовленные из специальных пород древесины. Деревянные опоры вполне могут входить в состав линий электропередачи, на 100% выполняя возложенные на них функции.
Воздушные линии электропередачи, состоящие из деревянных опор, монтируются в той же последовательности, что и линии с железобетонными опорами.
Установка опор (не важно – железобетонных или деревянных) представляет собой сложный технологический процесс, который регламентируется правилами ПУЭ, строительными нормативами и подчиняется общим требованиям по обеспечению безопасности. В ряде случаев монтажные операции невозможно выполнить без применения сложной специализированной техники. Техника помогает транспортировать сложные опорные конструкции к месту их установки, с помощью специальных механизмов бурятся ямы под столбы, поднимаются тяжелые грузы и натягиваются провода. Принимая во внимание все вышеперечисленное, можно сделать вполне обоснованный вывод: опоры ЛЭП должны устанавливаться только профессиональными электромонтажными организациями, располагающими не только штатом подготовленных специалистов, но и техникой, необходимой для выполнения наиболее трудоемких операций.
3.3.1. Установка железобетонных опор. Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ
3.
3.1. Установка железобетонных опор. Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВВикиЧтение
Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ
Узелков Борис
Содержание
3.3.1. Установка железобетонных опор
Установка железобетонных опор производится, как правило, стреловыми кранами и кранами-установщиками опор типа КВЛ. При необходимости подтягивания стоек используется трактор. Диаметр цилиндрического пробуренного котлована не должен превышать диаметра стойки более чем на 25 %. При большей разнице устанавливается верхний ригель. Ригели на промежуточных опорах располагаются вдоль оси ВЛ.
Время между устройством котлована и установкой в него опоры не должно превышать одних суток.
При установке двухстоечных и портальных железобетонных опор производится установка последовательно одной и второй стоек, затем монтаж траверс, верхних концов крестовых связей между стойками и закрепление нижних концов крестовых связей.
После подъема и установки краном свободностоящих опор в выкопанные котлованы, опоры должны быть временно раскреплены оттяжками, а затем установлены нижние и верхние ригели. Окончательное закрепление опор осуществляется обратной засыпкой грунтом только после их выверки засыпкой в пазухи грунта с послойным трамбованием. В зимнее время смесь для засыпки пазух защищается от промерзания матами из шлаковаты или других утеплителей.
Данный текст является ознакомительным фрагментом.
180-мм установка МУ-1
180-мм установка МУ-1 Тактико-техническое задание на установку МУ-1 с баллистикой 180-мм пушки Б-1-П было выдано в 1939 г., в том же году ОТБ ее и спроектировало.В 1940 г. работы над МУ-1 были приостановлены из-за форсирования работ по МУ-2 и возобновлены в 1943 г.
В 1943 г. ОКБ-172152-мм установка МУ-2
152-мм установка МУ-2 В марте 1939 г. было разработано техническое задание на проектирование 152/57-мм открытой палубной и береговой установки (позднее названной МУ-2). Согласно техническому заданию установка должна иметь ствол и баллистические данные 152-мм пушки Б-38, которая
Прокладка кабелей в кабельных блоках, трубах и железобетонных лотках
Источники света, установка осветительных приборов и опор
Источники света, установка осветительных приборов и опор
Вопрос.
Как могут устанавливаться осветительные приборы наружного освещения (светильники, прожекторы)?Ответ. Могут устанавливаться на специально предназначенных для наружного освещения опорах, опорах ВЛ
Прокладка кабелей в кабельных блоках, трубах и железобетонных лотках
Прокладка кабелей в кабельных блоках, трубах и железобетонных лотках Вопрос 141. Сколько резервных каналов предусматривается в каждом кабельном блоке при проектировании?Ответ. Предусматривается до 15 % резервных каналов, но не менее одного канала (п. 2.3.100).Вопрос 142. Какой
10.5. Установки для термовлажностной обработки железобетонных изделий
10.5. Установки для термовлажностной обработки железобетонных изделий Технические требования Вопрос 390. Какие требования предъявляются к конструкции крышек пропарочных камер?Ответ. Они должны иметь металлический каркас и теплоизоляционный слой, защищенный с двух
6.
6. Требования при транспортировании и размещении сборных железобетонных конструкций и мелкоштучных стеновых материалов6.6. Требования при транспортировании и размещении сборных железобетонных конструкций и мелкоштучных стеновых материалов Вопрос 272. В какое положение для перевозки необходимо устанавливать крупноразмерные конструкции из легких бетонов, не рассчитанные для работы на
1.2.6. Стойки опор
3.3. Сборка и установка опор ВЛ
3.3. Сборка и установка опор ВЛ
Все работы по сборке и установке опор производятся по проектам производства работ, разрабатываемым в соответствии со СНиП 12–01—2004.
До начала производства работ по сборке и монтажу опор должна быть подготовлена площадка, на которой будут
3.3.2. Установка стальных опор
3.3.2. Установка стальных опор Стальные опоры, поступающие на объект, должны снабжаться паспортом завода – изготовителя опор с указанием в нем всех необходимых данных. Стальные опоры, поступающие в разобранном виде, должны быть снабжены маркировкой, соответствующей
3.3.3. Установка деревянных опор
3.3.3. Установка деревянных опор Деревянные опоры, имея сравнительно небольшую массу и размеры, устанавливают стреловым краном соответствующей грузоподъемности или краном и трактором с применением падающей стрелы или без нее в зависимости от условий. Выравнивание стоек
5.2. ПРИСПОСОБЛЕНИЯ И ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА ДЛЯ МОНТАЖА ОПОР
5.
2. ПРИСПОСОБЛЕНИЯ И ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА ДЛЯ МОНТАЖА ОПОР
5.2.1. Монтажные стрелы
Для монтажа опор применяются монтажные стрелы. Монтажные стрелы, как правило, изготавливаются из стали (бесшовные трубы, уголки, швеллеры, листовой прокат) и состоят из двух стоек. В
5.2.3. Тяговые и тормозные элементы при установке опор
5.2.3. Тяговые и тормозные элементы при установке опор При установке опор используются следующие элементы: тяговые и тормозные механизмы, канаты и элементы такелажа, монтажные стрелы, шарниры, соединительные элементы, якори, элементы закрепления фундаментов.На установке
3.1.10 Установка арматуры – Стандарты NHBC 2023 Стандарты NHBC 2023
См. также:
5.2
Арматура устанавливается в соответствии с проектом. Вопросы, которые необходимо принять во внимание, включают:
- форму, размещение и состояние арматурных стержней
- стержни внахлестку и сетку
- опора для арматуры
| Основная арматура стержни, | 22 должны быть параллельны пролету, | 22 как указано в дизайне |
| Арматура плиты | Должна располагаться в нижней части плиты, при этом основные арматурные стержни должны располагаться первыми, а второстепенные сверху | |
| Балки | Основные арматурные стержни должны располагаться внутри звеньев |
Арматура должна быть:
- согнута с помощью соответствующего оборудования и размещена в соответствии с проектом
- чистым и свободным от рыхлой ржавчины и загрязнений, особенно смазок и масла.
- независимую оценку в соответствии с Техническим требованием R3
- оценивается в соответствии с назначением
- используется строго в соответствии с рекомендациями производителя и независимой оценкой
- полностью детализировано и согласовано с чертежами деталей арматуры инженерами.
Арматурные стержни или сетка должны быть уложены внахлест в соответствии с типом и размером, указанными проектировщиком, чтобы гарантировать, что нагрузки полностью передаются через нахлест. Любые дополнительные круги требуют одобрения дизайнера.
Распорки должны быть либо бетонными блоками (не более 50 х 50 мм), либо готовыми из стали или пластика. Опоры должны располагаться на расстоянии не более одного метра друг от друга, а при необходимости и ближе.
Распорки для параллельных стержней должны располагаться в шахматном порядке, чтобы не создавать плоскость ослабления бетона. Опорами для верхней стали должны быть стулья или другие фирменные изделия.
Пробивной сдвиг возникает, когда на плиту воздействуют сосредоточенные силы, например, когда колонна смещена от опорной колонны или колонн, расположенных ниже, и нагрузки должны передаваться плитой.
Конструкция для штамповки описана в BS EN 19.
92-1-1. Там, где напряжения в бетоне превышаются, требуется дополнительное армирование. Это будет либо в пределах верхнего, либо нижнего (или обоих) слоев арматуры плиты и/или путем включения сдвиговых звеньев, соединяющих эти слои, или дополнительных поперечных стержней в регулярных центрах вокруг нескольких разнесенных периметров вокруг оголовка или основания колонн.
Дополнительная арматура, как правило, представляет собой незакрепленные стержни, указанные в соответствии со стандартом BS 8666, которые соответствуют конструкции конструкции, с их расположением, расстоянием и требованиями к покрытию, указанными на инженерных чертежах арматуры. Стержни, как правило, будут либо прямыми, если они включены в верхний и/или нижний слои, либо «боб-и-крюк» или «U-образные стержни» в качестве звеньев сдвига.
Однако существует несколько запатентованных решений для арматуры на продавливание, которые обычно используются в плоских плитах в жилых домах средней и высокой этажности.
К ним относятся, среди прочего, системы шпилек, лестницы для сдвига и срезные головки из конструкционной стали. Их часто можно располагать в центрах, ослабленных по сравнению с теми, которые требуются для традиционных сдвиговых звеньев.
Такие системы должны пройти:
Свод правил Калифорнии, раздел 8, раздел 1711. Арматурная сталь и последующее натяжение в бетонных конструкциях.
(а) Сфера применения.
(1) В данном разделе изложены требования по защите работников, связанные с использованием сборок арматурной стали, применяемых при возведении бетонных и каменных конструкций, включая операции пост-натяжения.
(2) Обязанности контролирующих подрядчиков в соответствии с настоящим разделом включают обязанности, указанные в Разделе 1711(c), (d), (e)(5), (f), (g)(6), (h)( 1), (4) и (5), а также Раздел 1717(f).
ПРИМЕЧАНИЕ 1: Дополнительные требования к армирующей стали и бетонным конструкциям содержатся в статье 20 и статье 29.этих Приказов.
ПРИМЕЧАНИЕ 2: Другие соответствующие положения GISO и CSO могут применяться к бетонным и каменным строительным работам.
(б) Определения.
Компетентное лицо. Тот, кто способен выявлять существующие и предсказуемые опасности в окружающей среде или условиях труда, которые являются антисанитарными или опасными для работников, и уполномочен принимать незамедлительные корректирующие меры для их устранения.
Контролирующий подрядчик. Генеральный подрядчик, генеральный подрядчик, руководитель строительства или любое другое юридическое лицо, которое несет полную ответственность за строительство проекта, включая планирование, качество и завершение.
Постоянная нагрузка. Постоянная нагрузка без коэффициентов нагрузки, обусловленная массой (весом) элементов, поддерживаемой конструкции и постоянных приспособлений или аксессуаров.
Ложь. Опалубка для поддержки бетона и операций по укладке поддерживаемых плит бетонных конструкций, включая все опорные элементы, оборудование и связи.
Опалубка. Полная система поддержки свежеуложенного или частично затвердевшего бетона, включая форму или обшивку (опалубку), контактирующую с бетоном, а также все опорные элементы, в том числе опоры, опоры, скобы и раскосы.
Операции пост-натяжения. Метод напряжения железобетона, при котором напрягаемые элементы, проходящие через бетон, натягиваются после затвердевания бетона.
Квалифицированное лицо, помощник или оператор. Лицо, назначенное работодателем, которое благодаря обучению, опыту или инструктажу продемонстрировало способность безопасно выполнять все возложенные обязанности и, при необходимости, имеет надлежащую лицензию в соответствии с федеральными, государственными или местными законами и правилами.
Квалифицированный монтажник. Такелажник, отвечающий критериям квалифицированного лица.
Железобетон. Композитный материал, в котором бетон обеспечивает прочность материала на сжатие, а армирование в виде дополнительного встроенного материала обеспечивает прочность на растяжение и/или пластичность.
Арматурный металлург. Рабочий, в основном занимающийся подъемом, такелажем, изготовлением на месте, перемещением и установкой сборок арматурной стали, элементов, тросов пост-натяжения и сопутствующего оборудования. Деятельность по производству арматурной стали включает, помимо прочего: разгрузку и погрузочно-разгрузочные работы с арматурными компонентами; изготовление, предварительная сборка и размещение армирующих стальных колонн, балок, балок, матов, сварной сетки и навесных стен; и размещение тросов пост-натяжения.
Сборки арматурной стали. Вертикальные и горизонтальные колонны, кессоны, стены, пробуренные пилястры, маты и другие подобные конструкции. Для целей настоящего стандарта арматурная сталь включает стержни, стержни или сетки, изготовленные из композитных и/или других материалов.
Берега. Временные вертикальные опорные элементы, которые размещаются или остаются на месте после удаления первоначальных опорных стоек или стоек для опалубки. Береговые опоры используются для поддержки частично затвердевшего бетона и других строительных нагрузок.
Бланк бланка. Форма, которая перемещается по мере укладки бетона и скользит, не отделяясь, образуя стены или другие бетонные конструкции.
Натяжные домкраты. Портативные гидравлические устройства, которые тянут арматуру, связанную с бетоном после натяжения, для создания постоянной растягивающей нагрузки.
Сухожилия. Металлический элемент, обычно из стали, такой как проволока, скрученные компоненты (например, проволока), стержни или стержни, используемые в бетоне с предварительным напряжением или последующим натяжением.
(c) Доступ к участку и расположение. Контролирующий подрядчик должен обеспечить наличие и поддержание следующего:
(1) Надлежащие подъездные пути к участку и через него для безопасной доставки и перемещения вышек, кранов, грузовиков, другого необходимого оборудования, материалов, подлежащих возведению, а также средств и методов контроля пешеходов и транспортных средств.
ИСКЛЮЧЕНИЕ: Это требование не распространяется на дороги за пределами строительной площадки.
(2) За исключением случаев, когда это невозможно из-за нехватки места в густонаселенных городских районах, твердая, должным образом выровненная и осушенная площадка, легкодоступная для проведения работ с достаточным пространством для безопасной сборки, монтажа и хранения арматуры и стоек — натяжные материалы и безопасная эксплуатация арматурного оборудования подрядчика.
(3) Подходящая внешняя площадка для размещения материалов на этажах многоэтажных зданий.
ИСКЛЮЧЕНИЕ 1: Когда конструкция, конструкция или ограниченное пространство не позволяют установить внешние платформы.
ИСКЛЮЧЕНИЕ 2: Если конструкция конструкции позволяет безопасно сгружать материалы без внешней платформы.
(4) Надлежащая установка уступов и/или подпорок в соответствии с положениями разделов 1541 и 1541.1 до начала операций по укреплению котлованов и/или траншей.
(d) Письменные уведомления до начала и сразу после установки арматурной стали и укладки бетона.
Контролирующий подрядчик должен обеспечить, чтобы подрядчик по производству арматурной стали в указанное время получил следующие письменные уведомления: выполнить проектные требования компетентным лицом подрядчика по установке опалубки/фальшконструкций, как указано в подразделах (d)(2) и (3) ниже, и сразу после установки арматурной стали и укладки бетона.
(2) Перед началом установки стальной арматуры убедитесь, что вертикальная опалубка, приподнятые настилы и другие рабочие/поверхности для ходьбы являются конструктивно устойчивыми и должным образом закреплены, закреплены оттяжками или поддерживаются в соответствии с Разделами 1713 и 1717 для обеспечения безопасного доступа. арматурных рабочих, материалов и оборудования.
(3) Перед началом установки стальной арматуры компетентное лицо должно проверить уступы и/или подпорки для земляных работ.
(e) Требования к устойчивости вертикальных и горизонтальных колонн, стен и других армирующих узлов.
(1) Арматурная сталь для стен, опор, колонн, сборные арматурные стальные узлы и аналогичные вертикальные конструкции должны быть закреплены растяжками, связями или подкреплены для предотвращения обрушения.
(2)(A) Системы растяжек, связей или опор должны быть разработаны квалифицированным специалистом.
(B) Растяжки, раскосы и опоры должны устанавливаться и сниматься в соответствии с указаниями компетентного лица.
(3) Арматурную сталь нельзя использовать в качестве оттяжек или раскосов.
(4) Рулоны проволочной сетки должны быть закреплены для предотвращения опасного отскока.
(5) Контролирующий подрядчик должен запретить другие строительные процессы ниже или вблизи монтажа арматурных узлов до тех пор, пока они не будут надлежащим образом закреплены и/или закреплены для предотвращения обрушения конструкции.
(6) Подрядчик по производству арматурной стали должен помечать определенные области монтажного уровня для своей рабочей деятельности. Оттяжки и/или раскосы должны быть установлены до освобождения узла арматуры от такелажа лебедки.
(f) Требования к защите от протыкания и хранению защитных кожухов.
(1) Работники должны быть защищены от опасностей, связанных с работами вокруг или над открытыми, выступающими частями арматурной стали или другими подобными выступами в соответствии с положениями Раздела 1712.
, они должны оставаться на месте после завершения работ по армированию для защиты рабочих от других профессий только в том случае, если контролирующий подрядчик или его уполномоченный представитель:
(A) Дал указание подрядчику по арматуре оставить защитные кожухи на месте; и
(B) Осмотрел и принял на себя контроль и ответственность за защитные кожухи; или
(C) Возложил контроль и ответственность за защитные покрытия на другого подрядчика, отличного от подрядчика по арматурной стали.
ПРИМЕЧАНИЕ: к подразделу (f)(2)(A)–(C): Обязанности контролирующего подрядчика, связанные с принятием контроля и хранением защитных чехлов, не освобождают отдельного работодателя или субподрядчика от защиты своих сотрудников от пронзания опасности в соответствии с положениями Раздела 1712(c).
(g) Требования к подъемным и такелажным узлам арматуры.
(1) Квалифицированный такелажник (такелажник, который также является квалифицированным лицом) должен осматривать такелаж перед каждой сменой, а обращение с грузами должно осуществляться в соответствии с Приказом об общей промышленной безопасности, раздел 4999.
(2) Маршруты для подвешенных грузов должны быть заранее спланированы таким образом, чтобы ни один работник не работал непосредственно под подвешенным грузом, за исключением:
(A) работников, занимающихся размещением или первоначальным соединением узлов арматуры; и
(B) Работники, необходимые для подвешивания или отцепления груза.
(3) При работе с подвешенными грузами должны быть соблюдены следующие критерии:
(A) Поднимаемые материалы должны быть закреплены так, чтобы предотвратить непреднамеренное перемещение;
(B) Для предотвращения соскальзывания компонентов с крюка должны использоваться крюки с самозакрывающимися предохранительными защелками или их эквивалентами.
(4) Все грузы должны быть закреплены квалифицированным такелажником.
(5) Все подъемные устройства ниже крюка, такие как траверсы, используемые для подъема предварительно собранных каркасов, стен, колонн, балок и других конструкций, должны быть спроектированы, рассчитаны на нагрузку и изготовлены под руководством профессионального инженера, зарегистрированного в Калифорнии.
(6) Контролирующий подрядчик должен запретить любую деятельность под или в опасной зоне подъемных работ, включая зоны разгрузки и размещения арматуры.
(h) Операции пост-натяжения. Контролирующий подрядчик должен:
(1) Предоставить письменную документацию компании, выполняющей операцию по напряжению, о том, что минимальная заданная начальная прочность бетона на сжатие была достигнута до начала операций по напряжению.
(2) Убедитесь, что никакие работники (кроме тех, кто необходим для операций пост-натяжения) не могут находиться за домкратом или анкерным креплением с фиксированным концом во время операций натяжения. Во время операций натяжения работникам запрещается находиться выше или вдоль всей длины арматуры.
(3) Обеспечьте установку знаков и баррикад, ограничивающих доступ в зону напряжения только для персонала, занятого операциями по напряжению или снятию напряжения.
(4) Запретить другим строителям работать в забаррикадированной зоне во время нагрузочных работ.
(5) Убедитесь, что имеется соответствующая безопасная рабочая платформа длиной не менее трех футов от конца плиты перекрытия до подошвы платформы, например, удлинение опалубки, для натяжения арматуры, обрезки концов арматуры и заливки цементным раствором. где операции натяжения выполняются выше уровня земли.
ИСКЛЮЧЕНИЕ: к подразделу (h)(5): Если примыкающая конструкция или другие структурные ограничения не позволяют установить внешние платформы.
(A) Рабочая платформа, указанная в подразделе (h)(5), должна иметь ограждения и борта, отвечающие требованиям Раздела 1621, и должна быть очищена от любого мусора или материалов, не связанных с операциями по натяжению или снятию напряжения.
(6) Убедитесь, что нагрузочное оборудование закреплено во избежание случайного смещения во время работы.
(7) Обеспечьте наличие на месте калибровки нагрузочного оборудования в соответствии со спецификациями контракта. Перед натяжением компетентное лицо должно проверить адекватность калибровки нагрузочного оборудования.
(8) Обеспечьте, чтобы компетентное лицо осматривало оборудование для натяжения на наличие повреждений или дефектов до начала операций натяжения и периодически во время операций нагружения. Использование нагрузочного оборудования должно соответствовать инструкциям и рекомендациям изготовителя.
(9) Необходимо использовать методы, гарантирующие, что опорные формы, опалубка или подпорки не упадут из-за искривления бетона во время операций по нагружению. При проектировании опалубки, опалубки и крепления необходимо учитывать собственные нагрузки и нагрузки конструкции (в том числе от напряжения).
(i) Защита от падения.
Работникам не разрешается размещать или закреплять арматурную сталь в стенах, опорах, колоннах и т. д. на высоте более 6 футов над прилегающей поверхностью, если только не используется система индивидуальной защиты от падения в соответствии с разделом 1670 или другой эквивалентный метод. защита от опасности падения с возвышенных поверхностей.
