Как укрепить стену из гипсокартона

Гипсокартон все прочнее входит в нашу жизнь. Он имеет множество хороших качеств, таких как простота монтажа, быстрота установки. За это его выбирают не только начинающие ремонтники, но и опытные строители. Этот материал отлично подходит для выравнивания поверхностей: пола, потолка, стен. Но часто требуется повесить кухонный шкаф или книжные полки на стену, а гипсокартон не сможет выдержать такую тяжесть, он непременно начнет крошиться и ломаться. Это отразится на внешнем виде далеко не в лучшую сторону, ибо возможно даже вырывание куска гипсокартона из стены вместе с падающим шкафом или полкой. Тут и возникает вопрос, как укрепить стену из гипсокартона, чтобы можно было пользоваться навесными шкафами, не опасаясь обрушений. Существуют несколько способов укрепления стен, каждый требует знания определенных нюансов, о которых рассказывается в этой статье.

Стойка из двух профилей

Самый простой метод усилить гипсокартонную перегородку – сделать каркас из усиленных стоечных профилей, но очень часто он не может быть использован в силу того, что конструкция получится слишком громоздкой и массивной, а квартира и без того может быть не очень больших размеров. Использование усиленного профиля, ширина которого 100 мм, повлечет увеличение зазора между настоящей стеной и фальшстеной или, если это перегородка, значительно увеличит ее толщину. Это скажется на площади комнаты. Поэтому в небольших комнатах и квартирах будет целесообразно применение другого способа – создание стойки из двух профилей. Два профиля выдержат большую нагрузку, чем один. Соединяются они между собой саморезами, расстояние между саморезами – 150-200 мм.

Этот способ не очень распространен, так как профиль не предназначен для подобной работы, и конструкция не так уж практична, но как один из вариантов вполне подойдет.

Деревянный брус внутри профиля

Другой способ – поместить брус из дерева внутрь металлического профиля. Закрепляют также с помощью саморезов через каждые 200 мм. Но сначала убедитесь, что внутренняя ширина профиля и бруска подходят  друг к другу, при этом нужно, чтобы брусок был чуть уже. Следите за изменением формы опоры – она не должна деформироваться и изгибаться – это необходимо для точного прилегания бруса к горизонтальным опорам.

Два этих варианта являются результатами импровизации строителей прошлых лет, которые неплохо себя зарекомендовали, но используются они чаще всего только для сооружения каркаса вокруг дверного проема. Для усиления стен все-таки рекомендуются проверенные способы.

Готовые усиленные профили

Максимальная величина нагрузки, которую способен выдержать профиль, зависит от двух факторов: ширина профиля и толщина металла. Чем больше ширина,  тем прочнее будет профиль. Поэтому для укрепления стены из гипсокартона можно приобрести специально для этого предназначенный усиленный профиль. Он более широкий и выполнен из более толстого металла. Бывает профили трех видов:

• Шириной 50 мм. Универсален, применяется повсеместно для сооружения каркасов под гипсокартон
• Ширина 75 мм. Именно такой профиль чаще всего применяют, чтобы усилить каркас
• Ширина 100 мм. Очень прочный и массивный профиль, который применяется, если нужно серьезно укрепить стену для больших нагрузок, применяется он довольно редко

Еще одна немаловажная характеристика – толщина металла, из которого выполнен профиль. Она бывает  различной, использовать лучше толщиной 0,55 мм, идеально, если сможете отыскать с толщиной 0,6 мм. Это обеспечит необходимую прочность, даже если каркас обшить только одним слоем гипсокартонных листов.

Лучше всего применять профиль шириной в 75 миллиметров. Конструкция не будет выглядеть такой огромной, а прочность будет довольно неплохой. 100- миллиметровый профиль используется только там, где нагрузки действительно большие, но тогда перегородки будут очень большими. Зато за ними можно спрятать любые инженерные коммуникации, не говоря уже об электропроводке.

Технология двойной обшивки

Если же невозможно укрепить каркас усиленным профилем, то можно применить метод, получивший название «технология двойной обшивки».

Как усилить стену из гипсокартона с помощью двойной обшивки: 50-миллиметровый профиль просто обшивают двумя слоями ГКЛ, ширина перегородки возрастает до 100 мм, но прочность увеличится значительно. Еще более хороший результат можно получить, используя пересечение швов – возрастает не только прочность, но и звукоизоляция.

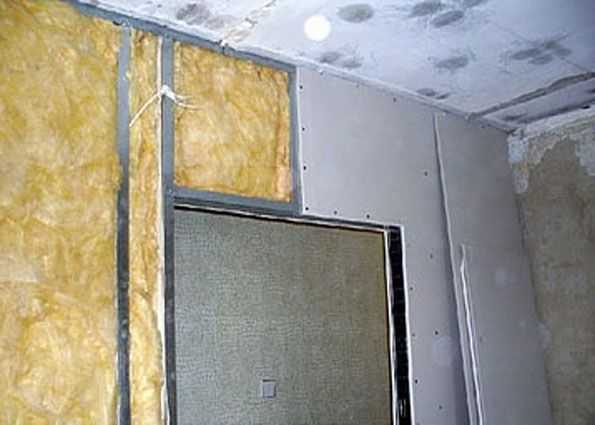

Между профилями укладывается слой минеральной ваты, это поможет улучшить тепло- и звукоизоляцию. Укладывать вату лучше всего тогда, когда одна сторона уже зафиксирована. Для идеальной шумоизоляции избавьтесь от всех пустот между листами, а также полостей, где звук может резонировать.

ГКЛ крепится к профилю саморезами. Внимательно нужно следить, чтобы они были вкручены до конца, а шляпки не выступали. Иначе в конце придется мучиться с отделочными работами, потому что выступающие части будут мешать процессу шпаклевки. Если же вкрутить саморезы слишком сильно, шляпка нарушит целостность листа, что негативно скажется на прочности соединения.

Для сборки каркаса хорошо подходит профиль «Кнауф». Он выпускается разной ширины, толщина также варьируется, что поможет найти подходящий вам вариант, а металл высокого качества обеспечит необходимую прочность.

Монтаж закладной

Еще один очень хорошо зарекомендовавший себя способ – установка закладных  для того, чтобы усилить каркас для гипсокартона. Монтаж может отличаться в зависимости от того, когда вы проводите установку закладных: до или после монтажа самого гипсокартона.

Преимущество этого способа еще и в том, что совершенно неважно, какой материал для каркаса вы использовали: дерево или металлический профиль. В качестве закладной применяют различные материалы, обычно это деревянный брус, хотя могут выполнять эту роль и куски фанеры или ОСБ. Опытные строители рекомендуют именно ОСБ, потому что этот материал обладает неплохой влагостойкостью, а значит, не разбухнет и не деформирует каркас и листы.

Толщина бруса определяется по массе предмета, которой будет на него крепиться. Если это книжная полка, то подойдет небольшой брус, если же массивный водонагреватель, то нужна уже толстая балка.

Этот вариант — самый лучший для укрепления стен из гипсокартона. Тонкость лишь в том, что нужно предугадать, куда точно нужно поместить брус, то есть заранее знать, где будет располагаться полка или шкаф. Монтаж закладных производится либо внутрь каркаса (что гораздо удобнее, так как не нужно никаких дополнительных действий после), либо поверх основного каркаса (этот вариант влечет за собой определенные трудности, о которых поговорим чуть позже).

Монтаж внутрь каркаса

1. Сначала нужно собрать сам каркас из металлического профиля – в первую очередь вертикальные направляющие по периметру, затем горизонтальный профиль;
2. Теперь необходимо вычислить высоты и положение закладной;
3. Вертикальные направляющие фиксируются таким образом, чтобы между ними и закладной, которая будет их усиливать, находился зазор примерно в 1-2 сантиметра;
4. Крепите закладную на саморезы, если каркас выполнен из металлического профиля, или на гвозди, если каркас деревянный;
5. Проводите обшивку листами гипсокартона. Листы также фиксируются саморезами.

Нужно запомнить или пометить, в каком именно месте находится усиливающий элемент, чтобы потом туда повесить полку, шкаф или нагреватель.

Монтаж на обрешетку

Суть этого способа в том, что сначала нужно сделать обычный каркас из профиля, затем на него крепим ОСБ и уже потом на ОСБ фиксируем листы гипсокартона. ОСБ исполняет роль закладной. Мнение специалистов неоднозначно: с одной стороны, не нужно вымерять с точностью до миллиметра толщину и длину закладной, с другой – приходится проводить обрешетку всего каркаса ОСБ, что выходит намного дороже. В домашних условиях этот метод почти не применяется, а вот в павильонах он получил распространение.

Монтаж закладной после укладки гипсокартона

Это более сложный способ, суть которого – поместить закладную поверх листов, что очень сложно  сделать, не повредив сами листы, требуется аккуратность. Чаще всего его применяют, когда необходимость что-то повесить возникает после укладки гипсокартона. Чтобы провести монтаж закладной после укладки гипсокартона, нужно:

1. Провести разметку там, где будет находиться закладная;
2. Аккуратно сделать отверстия, которые повторяют форму закладной;
3. Просунуть закладную туда так, чтобы тыльная сторона обращалась к листам;
4. Крепим саморезами или гвоздями;
5. Теперь из ГКЛ нужно вырезать кусок, который повторяет форму отверстия, и закрыть его этим куском, затем обработать стыки.

Понравилось? Поделитесь в соц. сетях!

Советуем почитать!

remontcap.ru

Варианты усиления каркаса для гипсокартонной перегородки — Город мастеров

Достаточно тонкая усиленная стена из гипсокартона получится, если ее каждую вертикальную стойку изготавливать из двух сложенных профилей. Такая конструкция сможет выдержать больший вес, чем один профиль. Соединение деталей осуществляется с применением саморезов, которые обычно ввинчивают с шагом 150-200 миллиметров. С другой стороны, профили не рассчитаны на использование таким нестандартным образом, и сборная опора может оказаться не слишком практичной.

Еще один способ усиления конструкции – вкладывание внутрь профиля деревянного бруса. Обе детали соединяются саморезами с шагом до 200 миллиметров. Перед тем, как усилить профиль для гипсокартона с помощью бруса, рекомендуется убедиться, что их размеры являются подходящими. Необходимо, чтобы ширина бруса была несколько меньше ширины профиля. Также требуется следить, чтобы в процессе соединения крепежных элементов опора не деформировалась. Тогда усиленный профиль для гипсокартона будет прилегать к горизонтальным планкам с точностью до миллиметра.

Оба варианта являются импровизированными и чаще всего применяются для создания дверных проемов. Но можно установить и более прочные профили непосредственно от производителя.

Готовые усиленные профили

Показатели предельной нагрузки, которую способен выдержать профиль, зависят от двух показателей – ширина изделия и толщина использованного металла. Чем профиль шире и толще, тем, соответственно, он прочнее. Поэтому если возникает вопрос как усилить стену из гипсокартона, можно приобрести готовую сертифицированную продукцию, рассчитанную на повышенные нагрузки.

Три основные разновидности профилей для перегородок. Обратите внимание, что высота у всех одинакова

Стоечные профили в зависимости от ширины разделены на три категории:

• 50 миллиметров – универсальный стандарт;
• 75 миллиметров – в большинстве ситуаций для усиления каркаса применяется именно этот профиль;
• 100 миллиметров – для случаев, когда к прочности перегородки предъявляются высокие требования.

Независимо от ширины профиля, лучше всего использовать те из них, что выполнены из листа металла толщиной от 0,55 миллиметров и более, идеальный вариант – если этот показатель будет 0,6 миллиметров. Тогда перегородка получится довольно прочной, даже если обшить ее только одним слоем гипсокартона.

В большинстве случаев достаточно установки профиля шириной 75 миллиметров. С ним перегородка из гипсокартона усиленная не окажется слишком громоздкой. Стоечные профили шириной 100 миллиметров – вариант для ситуаций, когда на стену планируется возложить максимальную нагрузку. Перегородки на таких опорах получаются самыми толстыми из возможных, зато приобретают отличные звукоизоляционные свойства. Также внутри них можно спрятать практически любые инженерные коммуникации.

Применение технологии двойной обшивки

Существует еще один способ, как усилить каркас для гипсокартона, если прочность профиля шириной 75 миллиметров вас не устраивает. Обычно в такой ситуации делают двойную обшивку, используя профили шириной 50 миллиметров. Тогда толщина перегородки составит 100 миллиметров, но ее прочность существенно возрастет.

Хорошо помогает усилить перегородку из гипсокартона, двойная обшивка листали с пересечением швов. Этот способ улучшает ещё и звукоизоляцию комнаты.

Между профилями при этом рекомендуется уложить слой минеральной ваты. Это поспособствует лучшей звукоизоляции. Хотя стена и так практически не будет пропускать шум, лучше перестраховаться и избавиться от полостей, в которых звук хорошо распространяется и резонирует. Сам усиленный каркас для гипсокартона с двойной обшивкой к тому же неплохо удерживает тепло внутри помещения. Укладку минеральной ваты лучше осуществлять после того, как одна сторона перегородки уже зашита листами: это значительно облегчит фиксацию наполнителя.

Гипсокартон крепится к профилям саморезами, при этом их шляпки рекомендуется вкручивать до конца, чтобы избежать выступов над поверхностью стены. Ведь нужно не только позаботиться о том, как укрепить перегородку для гипсокартона, но и предусмотреть, чтобы все дальнейшие отделочные работы проводились без заминки. Дело в том, что выступающие шляпки саморезов помешают нанесению шпаклевки. Если же их слишком «утопить», нарушится прочность соединения.

Для сборки перегородок лучше всего использовать усиленный профиль для гипсокартона Кнауф, который достаточно прочен и практичен. Под этой маркой выпускаются изделия разной толщины и ширины, поэтому найти подходящий вариант не составит труда.

100uslug.com

Как правильно укрепить стену из гипсокартона

Гипсокартон в современном ремонте постоянный гость. Это идеальный материал для выравнивания стен, сборки сложных потолочных конструкций, монтажа перегороди, ниш и других декоративных элементов.

Но несмотря на массу преимуществ, конструкций из гипсокартона имеют ряд нюансов, которые необходимо учитывать при желании навесить на стену из этого материала тяжелые предметы: кухонные шкафы, картины, водонагреватели и т.д. Обо всех этих нюансах расскажет данная статья.

Почему большой интерес к укреплению стен

Повреждение стены

Проблема в установки тяжелых и габаритных предметов на стену из гипсокартона основана на том, что данный материал при воздействии на него тяжести начинает деформироваться и крошиться.

По стене могут пойти трещины, которые очень сильно испортят внешний облик помещений. Кроме этого возможно даже вырывание куска материала при падении предмета, что чревато появление дыры на месте размещения шкафов или другого элемента мебели.
Поэтому, чтобы укрепить на гипсокартонных стенах любые предметы, необходимо знать ряд нюансов, а также технологию монтажа, применяемую в данной конкретной ситуации.

Способы предотвращения деформаций

Чтобы повесить на стену из гипсокартона любой предмет, вплоть до водонагревателя, необходимо укрепить саму конструкцию. В данной ситуации нужно повести укрепление стены. Хотя нижеприведенные способы можно использовать и для стабилизации фальш-стен и перегородок.
Способы укрепления можно разделить на два варианта:

• до монтажа гипсокартона;
• после его установки.

Рассмотрим каждый вариант более детально и в отдельности.

Действия до монтажа

Закладная

Укрепление стены до момента обшивки ее гипсокартонными листами проводится после окончания формирования каркаса. Причем способ стабилизации конструкции не зависит от того, какой материал использовался для возведения каркаса: дерево или металл.

Обратите внимание! Данный метод невозможен при установки гипсокартона на клеящиеся растворы без использования каркасной основы.

Укрепление здесь осуществляется с помощью закладной. В роли закладной наиболее часто выступает деревянный брус. Но это могут быть и кустки ОСБ или фанеры. Специалисты рекомендую использовать в качестве закладной листы ОСБ, поскольку это материал обладает определенной долей влагостойкости.

Закладная внутри

Толщину будущей закладной определяем на основании того, какой вес имеет предмет, который будет устанавливаться на стену. Для небольшой полки толщина может быть небольшой, а вот для водонагревателя нужна, довольна толстая балка, чтобы выдержать вес изделия. В среднем можно использовать балки толщиной 8-12 мм.
Такой способ считается самым лучшим, так как позволяет хорошо укрепить необходимое место в каркасной конструкции дополнительными элементами и скрыть все это под листами материала. Главной проблемой здесь является выбор точного места расположения элемента, который в будущем необходимо будет навесить на стену. Наиболее проще дела обстоять при навешивании кухонных шкафов, так как обычно стену на кухне полностью завещаны гарнитурой для придания помещению большей функциональности и практичности.
В данной ситуации существует два способа укрепления закладной:

• внутрь каркаса. Считается самым распространенным способом, так как его осуществить намного легче;
• поверх проведенной обрешетки. Менее применяемый способ, так как он влечет за собой определённые трудности дальнейшей обшивки гипсокартонными листами и влечет за собой лишние действия.

Закладная поверх

Рассмотрим каждый из способов отдельно.

Монтаж внутрь каркаса

Готовая закладная

Чтобы надежно зафиксировать закладную в каркасе необходимо провести следующие манипуляции:

• проводим обрешетку каркаса по его периметру по стандартной схеме;
• вставляем поперечные профиля или деревянные балки внутрь конструкций;
• определяем высоту, на которой будет располагаться закладная;
• вертикальные стойки в месте крепления закладной фиксируем таким образом, чтобы оставались зазоры в 1-2 см между стойкой и укрепляющих ее элементом;
• устанавливаем в зазоры закладно. Ее крепим на саморезы или гвозди (если каркас из дерева).

После этого производим обшивку каркаса гипсокартонными листами по обычной схеме. Листы крепим на саморезы.
Главное помните, в каком месте была заложена закладная, чтобы подом на нее можно было установить необходимый предмет интерьера или кухонный гарнитур.

Монтаж поверх обрешетки

Суть данного метода заключается в том, что сначала проводим выгонку каркаса из металлический профилей, а уже потом по его периметру производим монтаж листов ОСБ.

Закладка поверх

Сам же монтаж гипсокартона проводим не на каркасные элементы, а на листы, которые выступают в роли закладной.
С одной стороны здесь не нужно вымерять размеры деревянного бурса, но с другой стороны – нужно проводить полную обрешетку стены. А это обойдется гораздо дороже и дольше, чем покупка и монтаж одного бруса. Именно из-за данный метод очень редко используется на практике, хотя и позволяет распределить нагрузку на весь каркас, а не на его отдельные элементы.
Такой способ используется больше в торговых павильонах, чем в домашних условиях.

Монтаж после обшивки

Вариант укрепления стены из гипсокартона после завершения обрешетки каркаса представляет собой более сложное предприятие, чем монтаж закладной под листы. Сложность здесь заключается в том, что необходимо все действия проводить очень аккуратно, чтобы не повредить уже установленные листы материала.

Закладная в отверстии

Обычно такой способ используется, когда необходимость в установке кухонных шкафов и прочей гарнитуры возникла уже после завершения малярных работ по приданию стенам окончательного вида. Здесь единственным выходом из сложившейся ситуации является формирование отверстия в стене.
Чтобы установить закладку таким образом нужно совершить следующие манипуляции:

• проводим разметку будущего места установки навесного предмета;
• аккуратно прорезаем отверстие в стене из гипсокартона;
• в получившее отверстие просовываем закладную. Ее просовываем так, чтобы она тыльной стороной смотрела в сторону гипсокартона;
• прикручиваем закладную саморезами или забиваем гвоздями.

После установки укрепления из гипсокартонного листа вырезаем кусок, который полностью отсоветует проделанному отверстию в стене. Стыки обрабатываем серпянкой, шпаклюем и зачищаем до идеально гладкого состояния наждачной бумагой. После этого проводим малярные работы.

Еще варианты

Крепежи

Вышеприведённые способы укрепления являются наиболее распространенными и самыми надёжными. Но на стены из гипсокартона можно навесить предметы без использования закладной. Вместо нее нужно использовать специальные крепежные элементы: дюбель-бабочки, анкерные болты и кронштейны.

Эти способы различаются по весу предмета, который необходимо установить на гипсокартонную стену.
В зависимости от веса и габаритов изделий, выделяют следующие способы:

Способ для легких предметов допускает установку изделия на стену из гипсокартона без специальных приспособлений. Здесь используются только специальные крепежные элементы: дюбель-бабочки или анкерные болты.

С их помощью вы легко прошьете гипсокартонный лист. Чтобы точно прочно зафиксировать на стене легкий предмет, крепежные элементы следует устанавливать в металлический профиль или деревянные элементы каркас. Именно элементы каркаса здесь будут выступать в роли аналога закладной.

Кронштейны

Обнаружить металлический профиль под листом можно легко с помощью магнита. Для деревянного каркаса можно либо высчитать месторасположение реек по плану монтажных работ, либо просто постукивая стену.
Далее проводим следующие действия:

• наклеиваем в месте вкручивания дюбеля-бабочки двухсторонний скотч, чтобы избежать накопление строительного мусора на полу;
• проделываем отверстие дрелью;

Обратите внимание! Диаметр отверстия должен совпадать с диаметром дюбеля.

• вставляет в отверстие дюбель-бабочку и закручиваем ее до полного раскрытия.

Такая фиксация позволит прочно закрепить малогабаритный и легкий предмет на стене без использования закладной.
Способ для тяжелых и габаритных предметов предполагает монтаж специальной полки или кронштейнов. Таким способом можно без проблем установить на стене жидкокристаллический телевизор, водонагреватель или тяжелый кухонный шкафчик.

Здесь нужно изготавливать специальную полку, чтобы она отлично сочеталась с интерьером помещения. А если имеется необходимость установки электроприбором, можно использовать специальные кронштейны. Они выпускается под определенные модели. Поэтому к их выбору подойдите ответственно, чтобы крепежная система точно подходила под приобретенную модель прибора.
Крепление кронштейнов и полки нужно осуществлять только в металлические профиля. Деревянные элементы каркаса не всегда смогут выдержать нагрузку от прибора. Поэтому лучше использовать данный метод для металлического каркаса. Инструкция по укреплению стены в такой ситуации предполагает следующие действия:

Обратите внимание! Анкер, как и дюбель-бабочка, должен плотно сидеть в просверленном отверстии. Только так он будет прочно держаться в стене, принимая на себя большую часть нагрузки.

• после установки анкерных болтов к ним нужно навесить полку или крепежные элементы.

Только после этого стена будет подготовлена к тому, чтобы выдержать даже очень высокую нагрузку. Таким способом крепят бойлеры, водонагреватели и телевизоры.
При правильно проведенных работах по укреплению стены, вы сможете украсить стены из гипсокартона своего жилища зеркалами, навесными шкафчиками или просто установить жидкокристаллический телевизор.
Проведение вышеописанных действий даст вам возможность навесить на гипсокартонную стену даже такие тяжелые электроприборы, как водонагреватель. Это сделает ваше жилище более практичным и функциональным.

gipsportal.ru

Как укрепить дверной проем в гипскартонной перегородке

На очередном объекте, заказчик пожелал установить в гипс картонную перегородку старые двери. Проблема в том, что двери были предусмотрены для установки между общим коридором и офисными помещениями и поэтому они звуконепроницаемые.

Из-за того, что двери сделаны звуконепроницаемые они достаточно тяжелые. Для того что бы установить такие двери в простую перегородку из гипс картона необходимо усилить закладными стойки метало каркаса.

Далее опишу как правильно усилить дверной проем для монтажа тяжелых дверей в простенок из гипс картона.

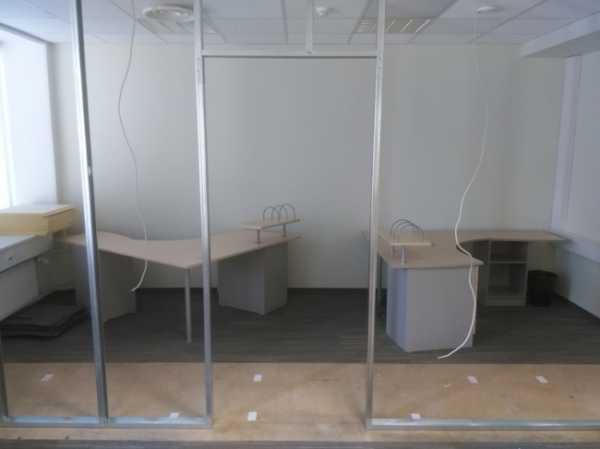

После того как установлены горизонтальные направляющие для гипс картона и выставлены стойки каркаса для дверного проема сразу же приступаем к усилению.

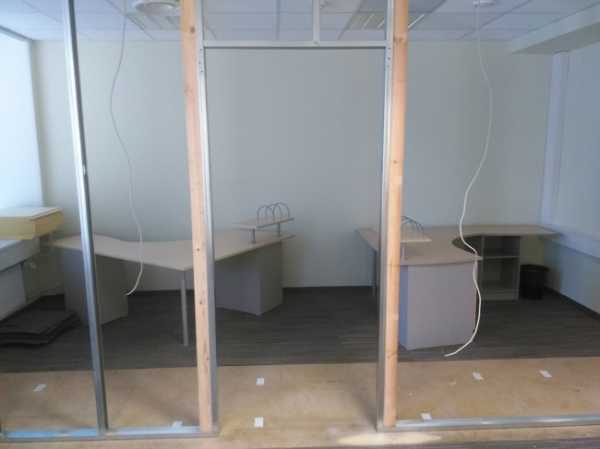

В качестве усиливающих элементов применяем брус 50 на 100. Желательно выбрать ровный и просушенный. Брус должен идти внутрь профилей от пола до потолка, но не в упор.

1. Монтаж перегородки из гипсокартона
2. Профиль для гипс картона
3. Как закрепить телевизор на стену из гипс картона

Следующим шагом крепим металлические уголки 50 на 50 в местах примыкания бруса к потолку и полу. Крепим на шурупы по бетону.

​

Теперь можно приступать к монтажу остальных стоек каркаса и зашивать все листами из гипс картона.

В следующей маленькой заметке опишу как устанавливать двери в такой проем.

www.hapori.ru

8.4. Замена и усиление крыш, перегородок и других элементов

При реконструкции старых жилых, общественных и промышленных зданий часто возникает необходимость в усилении или полной замене кровли, которая может быть односкатной, двускатной, вальмовой, полувальмовой, мансардной и других типов. Несущие конструкции таких кровель, как правило, выполняют из дерева, а ограждающие — из листовой стали, асбестоцементных волнистых листов, плоских плиток, черепицы. Угол наклона кровли зависит от вида покрытия, архитектурных и климатических требований.

При большом износе кровли и ее полной замене рекомендуется применять железобетонные конструкции — стропила, прогоны, крупноразмерные плиты; при частичной замене и ремонте только несущих конструкций крыш — деревянные дощатые стропила индустриального изготовления.

Сборные конструкции деревянных стропил применяют для угла наклона ската 22…30° при расстоянии между несущими стенами от 4 до 8 м, шаг стропил — 1,5 м. Стропильные ноги выполняют из двух досок сечением 5×18 см, скрепленных гвоздями диаметром 5 мм, длиной 150 мм. Стропильная нога упирается в мауэрлат из доски сечением 5×18 см, длиной 70 см.

Железобетонные конструкции кровли обеспечивают ее максимальную долговечность, поэтому их следует рекомендовать при полной замене покрытия. В качестве несущих элементов кровли могут применяться железобетонные тавровые стропила, которые укладывают одним концом на наружную стену, а другим — на коньковый железобетонный прогон, расположенный на кирпичных столбах средней продольной стены здания. При отсутствии продольных стен железобетонные стропила опираются на наружные стены и соединяются затяжкой из круглой стали. Шаг стропил — 1,5…2 м, по ним располагаются деревянные бруски обрешетки сечением 60×60 мм, которые крепятся к стропилам хомутами.

В качестве несущих элементов из железобетона применяют тавровые панели пролетом 6…8 м, шириной 600 мм с высотой ребра от 200 до 240 мм или железобетонные ребристые укрупненные панели шириной 1,5 м, пролетом 5…8 м.

В качестве стропильных конструкций для вновь проектируемых или реконструируемых кровель Харьковским инженерно-строительным институтом разработаны «Скелетные» плиты покрытий со сниженной материалоемкостью (рис. 8.2).

Эффективным материалом для несущих и ограждающих конструкций при реконструкции кровель являются армоцементные тонкостенные пространственные конструкции или элементы из мелкозернистого бетона. Разработаны и применяются армоцементные панели таврового сечения пролетом до 8,85 м, шириной 1500 мм.

Имеется положительный опыт (более 20 лет) эксплуатации покрытий из стеклопластиковых панелей, обладающих светопрозрачностью, долговечностью, малой массой, удобных для транспортировки, укладки и крепления.

Нормальная эксплуатация кровель из рулонных материалов возможна при периодическом восстановлении эластичности. Ремонт рулонных кровель при реконструкции сводится к окраске их теми же смолистыми материалами, которые входят в состав пропитанного картона, восстановлению покрытия в местах разрушения, отслоения или механического повреждения. Отслоившиеся участки кровли приклеивают к очищенному от грязи основанию на соответствующей мастике, при вспучивании рулонное покрытие крестообразно разрезают до основания, затем все слои отгибают, очищают, тщательно приклеивают мастикой, а сверху заклеивают разрез рубероидом. Наклейка рубероида производится при температуре мастики не ниже 160 °С.

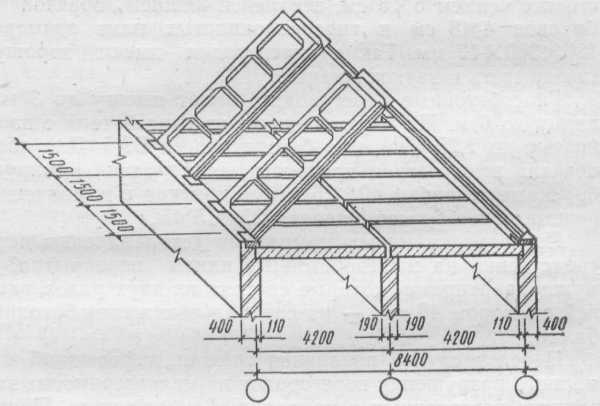

Рис. 8.2. Стропильные конструкции из «скелетных» плит

При реконструкции зданий различного назначения часто возникает необходимость в перепланировке помещений, что связано с устройством новых перегородок. При этом применяют как мелкоразмерные конструкции перегородок из гипсо- и шлакобетонных блоков, так и каркасные перегородки из гипсо- и древесноволокнистых плит, а также гипсобетонные и железобетонные панели на комнату.

Каркасные перегородки выполняют из деревянных стоек сечением 5×5 см, верхней и нижней обвязок из брусков 4х8 см и гипсоволокнистых плит размером 120×300×40 мм. Такие перегородки имеют хорошую гвоздимость и звукоизоляцию.

Гипсобетонные перегородки имеют высоту до 3 м и длину до 6 м. Их изготавливают из гипсобетона с плотностью до 1,25 т/м³ и из бетона класса В2,5. Для обеспечения жесткости и прочности перегородки армируют брусками сечением 40×25 мм по контуру и ромбической решеткой из брусков сечением 25×15 мм.

Перегородки между комнатами устанавливают непосредственно на железобетонные плиты перекрытия, а междуквартирные, которые состоят из двух рядов панелей с зазором 40 мм, — на специальные железобетонные балки.

Нередки случаи появления трещин, деформаций или полного разрушения перегородок из мелкозернистых элементов, возведенных в подвальных помещениях. Причиной таких дефектов, как правило, является возведение таких перегородок прямо на бетонной подготовке или чистому полу, на насыпных грунтах, которые при затоплении подвалов техногенными водами дают дополнительную просадку. Аналогичные дефекты вызывает устройство перегородок на смерзшихся грунтах, которые оседают при оттаивании.

Для устранения небольших дефектов рекомендуется выполнять местное уплотнение грунта с втрамбовкой в него щебня и крупнозернистого песка. Для этой цели в грунт рядом с перегородкой забивают обрезки стержней или труб диаметром 30…50 мм, поверх которых втрамбовывают щебень или тощий бетон. Затем перегородки крепят цементным раствором. При значительных дефектах перегородки полностью разбирают и выполняют новые по уплотненному основанию.
