Усиление колонн

Усиление колонн.
Довольно часто при осмотре здания оказывается, что некоторые конструкции находятся в ветхом, аварийном состоянии и требуют ремонта, усиления либо замены на новые. Целесообразность ремонта и усиления некоторых элементов рассчитывается исходя из первоначального состояния элемента и экономической составляющей ремонта. То есть, если элемент находится в удовлетворительном состоянии, лучше его усилить, чем менять на новый.
Колонны в ветхих зданиях довольно часто требуют усиления, и это понятною, ведь на них приходится большая нагрузка. Колонны служат для поддержки несущих элементов конструкции. Данные элементы обычно усиливают бетонными рубашками, армированными обоймами, нагретыми хомутами, усиление композитными материалами и иными способами.

Когда требуется ремонт колонн?
Перед проведением ремонтно-восстановительных работ в обязательном порядке проводится обследование всего здания с присвоением ему определённой категории износа.

Тщательно обследуются все элементы здания, а позже сооружению присваивается категория износа:
I — состояние конструкции хорошее. Прочностные характеристики, устойчивость, трещиностойкость не снижена. Видимые дефекты не обнаружены, срок службы конструкции не снижен в сравнении с проектным.
II — удовлетворительное. Требования по устойчивости, жёсткости и трещиностойкости удовлетворены, однако имеются внешние дефекты, есть признаки уменьшения долговечности конструкции.
III — неудовлетворительное состояние. Сильно снижена долговечность конструкции в сравнении с проектной, однако требования по устойчивости и жёсткости конструкции соблюдены.
IV — состояние неудовлетворительное. Конструкция не соответствует требованиям по жёсткости, устойчивости. Не выдерживает нагрузок и находится в нём небезопасно.
V— предаварийное состояние. Здание необходимо срочно освободить от нагрузок так, как имеется опасность обрушения.

Необходимость укрепления колонн возникает, когда на элементе имеются видимые дефекты, либо ввиду реконструкции здания на колонны добавилась дополнительная нагрузка. Внешними дефектами, по которым можно определить, необходимость усиления колонн являются:

• Трещины. Трещины на колоннах являются первым явным признаком повреждения строительного элемента конструкции. Трещины обычно появляются при усадке здания, коррозии арматурных элементов внутри колонны, снижении прочностных характеристик бетона, увеличении нагрузок на элемент и многих других причин.
• Сколы. Довольно опасный дефект, который может быть связан со снижением прочностных характеристик арматурных элементов находящихся внутри конструкции, а может, скол был вызван механическим или огневым воздействием.
• Шелушение. Шелушение бетона и его отслойка обычно бывают вызваны перепадами температур и влажности внутри помещения.
• Отслоения. Отслоения бетона может произойти после пожара в здании, из-за резкого перепада температур или воздействия пламени или из-за коррозии арматурных элементов.

Методы усиления колонн.
Усиление колон производят в соответствии с СП164.1325800.2014. На сегодняшний день существует множество методов усиления колонн и иных элементов конструкций, вот некоторые из них:

• усиление колонн металлической обоймой;
• усиление колонны методом наращивания сечения;
• усиление колонн при помощи композитных материалов;
• усиление посредством нагретых хомутов.

Рассмотрим каждый из методов подробнее:

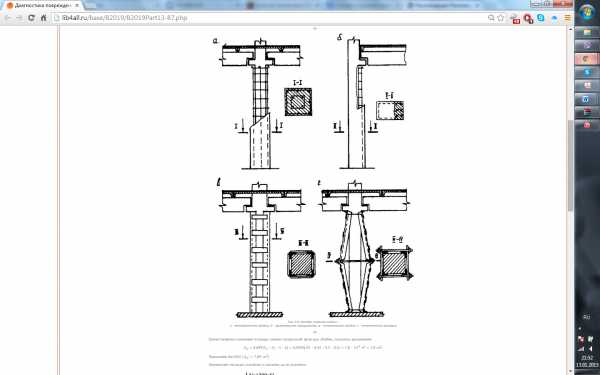

Усиление колонн обоймой.
Усиление колонны посредством железобетонной или стальной обоймы является наиболее распространённым и простым методом. Обойма создана из поперечной и продольной арматуры и слоя бетона. Перед тем как провести усиление элемента, поверхность колонны полностью очищается от слоя штукатурки. Бетонная поверхность обильно смачивается водой. Обойму, как правило, делают толщиной от 8 до 12 см. Толщину сечения арматуры и количество продольных жил рассчитывают исходя из инженерных расчётов. Для конструкции используется арматура диаметром от 7 мм и монтируется с шагом S, при этом должно быть соблюдено следующее требование.

:
15d⩾s⩾3b
S⩾ 20 см
d-является диаметром арматуры продольной, b-является толщиной обоймы.
Для колонн внецельно сжатых может быть использован метод одностороннего наращивания сечения. Главным условием надёжности усиления является совместимость нового бетонного слоя с старым. Расчёт производится по той — же формуле, только применяется арматура меньшего диаметра от 10 до 30 мм, и устанавливается с шагом в 500-700 мм.
Продольные элементы монтируются на цементный раствор, после чего крепко зажимаются струбцами. По всей длине ствола при помощи сварки монтируются поперечные планки.
Данная технология привлекательна тем, что сразу после монтажа арматуры строительный элемент легко выдержит принятие дополнительных нагрузок. Но максимальная работоспособность конструкции достигается лишь при условии максимально плотного прилегания армирующих элементов планок и стяжек с поверхностью колонны.

Технология наращивания сечения.
Этот метод применяется в случаях,когда имеется возможность нарастить техническую зону в месте эксплуатации элемента. Лучшим методом будет одностороннее наращивание сечения по длине или ширине конструкции.
Главной задачей мастера является обеспечения максимально прочного сцепления старого бетонного покрытия с новым слоем. Для этого также применяется технология усиления обоймами, но при этом каркас в данном случае, не является самостоятельным несущим элементом, а играет роль дополнительной армирующей обрешётки, которая связывает между собой несколько уровней бетонных слоёв. Арматура также монтируется посредством насечек и уголков, если имеется такая возможность, то арматура прочно приваривается к основным несущим арматурным элементам. После производится наращивание колонны нанесением бетонного раствора. В конце работ бетонная поверхность шлифуется и производится финишная отделка колонны.

Усиление колонн композитными материалами.
В современном мире создано множество композитных материалов, которые по своей прочности не уступают металлическим каркасам. Для усиления элементов конструкции широко используются такие композитные материалы, как углеволокно, стекловолокно и другие.

Углеволокно — современный материал, состоящий из армирующего слоя, произведенного из волокон толщиной от 5 до 10 микрометров, переплетённых между собой и связующей матрицы, которая образуется при графито фиксации материала.
Основными преимуществами усиления колонн и иных элементов углеволокном являются:

• Скорость выполнения работ.
• Возможность проведения работ по усилению безостановочно.
• Требования к пространству минимальны.
• Композитные материалы мало весят, удобны в монтаже, и обладают высокой прочностью на разрыв, эластичны, выдерживают высокие нагрузки.
• Экономия места, при усилении конструкции данным способом не требуется монтировать каркас.
• Материал устойчив к воздействиям агрессивных сред.
• При усилении данным материалом вес элемента не увеличивается.

Технология, усиление углеволокном.

Усиление колонн углеволокном производится в несколько этапов:

• Подготовительные работы. На данном этапе поверхность колонны очищается от штукатурки, выравнивается, шлифуется. Производят разметку конструкции и обозначаются места, где будут монтироваться обоймы.
• Производят обеспыливание поверхности при помощи сжатого воздуха.
• На поверхность наносится эпоксидный грунтовочный слой. Позже наносится слой адгезивного состава.

• Лента или полотно аккуратно укладывается на слой эпоксидного клея и разравнивается.
• После укладки производят прокатку ленты по направлению волокон. Волокно пропитывается ещё одним эпоксидным слоем.
• После застывания наносится ещё один слой адгезитива и производится финишная отделка элемента.

Усиление стекловолокном производится по похожей технологии, только в качестве материала применяются материалы с матрицей из термоактивных синтетических смол и неорганического стекла.

Усиление колонн нагретыми хомутами.
В случаях когда, колонны не несут высокой капитальной нагрузки, а больше исполняют декоративную роль, их можно усилить методом монтажа стальных накладок. Из стальных лент монтируются обвязочные хомуты, которые обустраиваются по всей высоте колонны, однако конструкция колонны при этом не задействуется. Основная сложность данного метода заключается в том, что металлические полосы необходимо нагревать, а позже производить корректный обжим колонны.
Технология проста.
Металлические хомуты нагреваются в специальной печи до температуры в 300 °С. После посредством применения специальной струбцины производится плотная обжимка ствола колонны хомутом. Когда хомут остывает, металл уменьшается в объёме и производится плотное прилегание хомута к колонне. При использовании данного метода получается изготовить прочный усиливающий каркас.

Усиление колонн из металла.
Для усиления металлических колонн применяются различные преднапряжные устройства, затяжки применяются различные распорки. Усиливающие элементы крепятся посредством сварки. В некоторых случаях можно применить укрепление элемента при помощи упрочнения конструкционного башмака, это делается методом создания на полу стяжки из бетона.
В некоторых случаях существует возможность усиления колонн при помощи металлических инверторных шпрингелей с распорками.
На опорных частях могут быть устроены пазовые выемки, производят монтаж временных ограничителей, которые имеют вид пластин с круговыми прорезями для армировки. В них после вставляется металлический арматурный прут, а зона рядом с опорой бетонируется. Когда бетонная стяжка наберёт прочность, арматурный стержень напрягается посредством анкерных болтов и метизов.

Усиление деревянных колонн.
Усиление колонн из дерева производится либо при помощи композитных материалов либо посредством применения деревянных и металлических каркасов, монтажа металлических преднатяжных систем. Выбор метода производится специалистом индивидуально непосредственно на объекте.

Усиление колонн в Москве.
Компания Ювикс Групп наращивание сеченияпредлагает свои услуги по усилению колонн, арок, стен, дверных и оконных проёмов, фундаментов и иных элементов конструкций в Москве и Московской области. Наша компания более 10 лет занимается усиление и гидроизоляций зданий и сооружений . При оформлении заявки оказываем комплексное обслуживание от создания проекта по усилению конструкций до сдачи работы под ключ.

Усиление бетонных колонн металлическими обоймами в Ростове-на-Дону

Колонны – это строительные конструкции, которые вместе с капитальными стенами надежно удерживают верхние плиты перекрытия. Они не позволяют прогибаться потолку и, следовательно, испытывают повышенную нагрузку.

Колонны — не просто украшения зданий внутри или снаружи, они – важный конструктивный элемент строения. Знаменитые скульптуры-атланты, поддерживающие козырек входа в Новый Эрмитаж, что в Сантк-Петербурге, пожалуй, самый яркий пример высокохудожественных колонн.

Причины разрушения колонн

Но, к сожалению, ничто не вечно под луной. Поскольку любая колонна состоит из строительных материалов, эта конструкция со временем подвергается старению. Иногда случается, что в возведенном всего несколько лет назад здании при расчете колонн разработчиками была допущена ошибка по расчету несущей нагрузки, в результате чего конструкции быстро разрушаются.

Также и строители вполне могли при возведении колонн не выдержать технологию или, что случается не так редко, в целях экономии застройщик сэкономил на стоимости особо крепкого бетона и заменил его более дешевой маркой. Результат в этих случаях всегда один – придётся делать усиление колонн.

• Одним словом, как только Вы увидели, что штукатурка на колоннах взбугрилась или, того хуже, по ней пошли трещины (особенно в верхней части), немедленно нужно не просто приступать к косметическому ремонту, а принимать более решительные меры.

С чего начинается усиление колонн

Что именно следует делать (да и следует ли), могут решить только инженеры-строители. Именно они после проведения строительной экспертизы вынесут вердикт о необходимости усиления колонн и выберут самый оптимальный способ капитального ремонта.

В нашей компании работает конструкторский отдел, специалисты которого проведут анализ состояния сооружения и выполнят проект усиления железобетонной колонны. Для этого не потребуется больших затрат, но зато станет ясно, нужно ли прибегать к серьезным мерам (а усиление колонн обоймами дело крайне ответственное), или трещины — всего лишь ложная тревога.

Чтобы сделать строительную экспертизу, в колонне берутся на анализ образцы:

• цемента;
• арматуры.

Кроме того, инженеры рассчитывают все виды нагрузок, которые реально испытывает конструкция. В результате вы будете знать точно, необходимо ли, и если да, как срочно нужно сделать усиление железобетонной колонны.

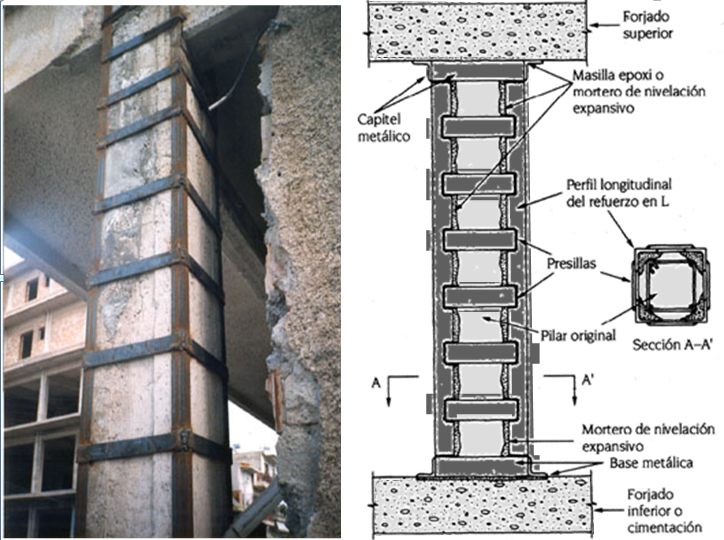

Как происходит усиление колонн обоймами из стали

Чтобы выполнить усиление колонн обоймами, наши мастера отрежут четыре стальных уголка просчитанного номера в размер высоты колонны. Далее на крепкий цементный раствор эти уголки устанавливаются по четырем углам конструкции.

Чтобы усиление колонн в дальнейшем было надежным, уголки стягиваются специальными хомутами. В результате они прижимаются к поверхности колонны до тех пор, пока цементный раствор не начнет выдавливаться.

Усиление колонн обоймами нужно проводить лишь после того, как уголки прихватятся. Далее отрезаются стальные полосы (планки) просчитанной длины. Перед привариванием металлических планок к уголкам полосы нагреваются, тем самым происходит линейное расширение материала (планки удлиняются под воздействием температуры).

Только после этого стальную полосу приваривают. Причем усиление колонн будет выполнено надежно, если все четыре планки привариваются на одной высоте, а после делается следующий пояс над ней на расчетной высоте. Так колонна охватывается металлической обвязкой с равным шагом до самого верха, причем последний пояс из полос крепится под самым потолком.

После остывания металлические полосы укорачиваются, и вся обвязка колонны надежно удерживает и укрепляет несущую конструкцию, за счет чего и происходит усиление железобетонной колонны.

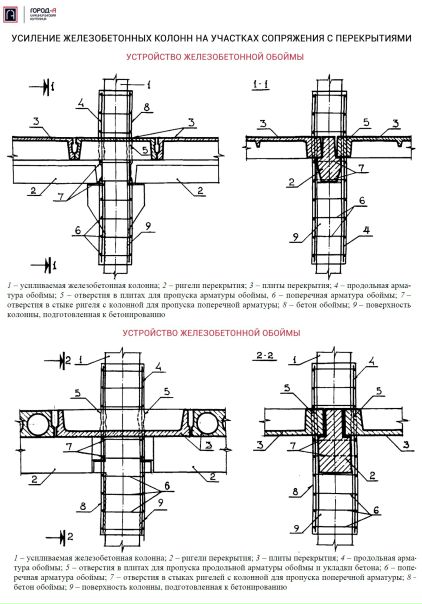

Усиление колонн железобетонными обоймами

Нужно сказать, что усиление колонн железобетонными обоймами хоть и выполняют сегодня, но эту технологию можно считать вчерашним днем в строительстве. Чтобы произвести такие работы, необходимо сделать опалубку сначала на части высоты колонны и, заложив арматуру, залить бетон.

Хоть перед монтажом опалубки и приходится сбивать верхний слой на колонне, сцепление между новым и старым бетоном обеспечить трудно, а значит, гарантировать надежное усиление колонн проблематично.

Кроме того, заливаемый между опалубкой и колонной раствор технологически сложно качественно утрамбовать (особенно в верхней части колонны). Это обстоятельство так же снижает надежность такого вида усиления колонн.
Поэтому наша компания, ориентируясь на более передовые технологии, выполняет усиление колонн обоймами практически всегда с помощью монтажа металлического пояса. Хотя, иногда заказчики желают сделать усиление колонн только с помощью железобетонной обоймы.

И они получают требуемое т.к. наши собственные наработки и огромный опыт выполнения всех видов усиления колонн обоймами позволяет справиться и с такой задачей. Именно поэтому наше кредо – «Желание клиента исполнимо!».

Если необходимо выполнить усиление железобетонной колонны, мы готовы Вам в этом помочь. Где бы не потребовалось сделать такую ответственную работу:

• внутри или снаружи здания;
• на промышленном или гражданском объекте;
• в многоэтажке каркасного типа или в частном доме,

Мы произведем для Вас эти и другие строительные работы по приемлемой смете и в кротчайший срок. Вам осталось лишь позвонить!

Метод армирования и меры предосторожности для колонн цеха металлоконструкций

Перейти к основному содержанию

Сине Син

Сине Син

YiLi Steel Structure & Engineering Co.

, Ltd — SEO

Опубликовано 15 июля 2020 г.

+ Подписаться

Стальные колонны заводских зданий стальных конструкций, как правило, представляют собой элементы осевого сжатия или изгиба. В сочетании с их нагрузочными характеристиками для колонн заводских зданий стальных конструкций следует выбирать следующие методы армирования.

1. Метод разгрузки опоры стальной конструкции

Когда необходимо усилить или заменить новую колонну в ситуации разгрузки, используйте метод «замены колонны на балку». Когда необходимо укрепить только верхнюю колонну, мост с крановой балкой можно использовать для поддержки фермы крыши и разгрузки колонны. Когда нижнюю колонну необходимо укрепить или нижнюю колонну необходимо отрезать в соответствии с технологическими требованиями, под балку крана можно поместить постоянную балку, чтобы распределить нагрузку верхней колонны на соседнюю колонну.

Этот метод следует учитывать, что после того, как балка будет использована для замены нижней колонны, балка будет иметь определенный прогиб, заставляя исходную ферму крыши проседать, что может привести к повреждению узлов соединения компонентов, соединенных с крышей. ферма. Для этого к балке можно заранее приложить временную нагрузку, чтобы балка имела предварительный прогиб.

2. Метод армирования стальной колонны стальной конструкции

Используйте стальную пластину или профильную сталь для усиления секции колонны, выберите сварку или высокопрочные болты для соединения с исходной колонной в целом; добавить поддержку. Опоры добавляются, чтобы уменьшить свободную длину колонны, уменьшить внешнюю нагрузку или внутреннюю силу колонны и укрепить бетон вокруг стальной колонны для армирования, что, очевидно, может увеличить несущую способность.

3. Метод армирования подошвы стальной конструкции

Добавьте ребра жесткости в основании колонны, чтобы уменьшить расчетный изгибающий момент нижней плиты. Залейте бетоном стальную основу колонны, чтобы нижняя плита основания колонны стала жестким блоком. Для повышения адгезии следует очистить поверхность краски и ржавчины на основании колонны.

4. Алгоритм проверки несущей способности арматуры колонны металлоконструкций

В случае расчета армирования под нагрузкой важным вопросом является возможность перераспределения напряжения после армирования, то есть может ли исходное сечение быть распределено на поперечное сечение вновь армированного элемента после армирования, если оно может быть перераспределено, сумма новой и старой нагрузки. Может быть равномерно распределен на новую и старую секции, в противном случае первоначальная нагрузка по-прежнему будет нести исходная секция, а вновь добавленная нагрузка будет равномерно распределена между новой и старой секциями. В случае разгрузки расчет проверки поперечного сечения основывается на общем сечении после армирования с учетом коэффициента уменьшения армирования и рассчитывается по действующему стандарту. То есть расчет ведется по проверочной формуле на статическую нагрузку действия армированного сечения под нагрузкой, то же справедливо и для стержней и балок. Армирование колонн заводских зданий со стальными конструкциями является сложной задачей, требующей учета многих факторов. Метод армирования следует выбирать с точки зрения удобной конструкции, отсутствия влияния на производство, разумной экономии и хорошего эффекта.

с: http://en.qdyili.com/reinforcement-method-and-precautions-for-columns-of-steel-structure-workshop/

• Разница между различными соединениями стальных конструкций здания

  17 мая 2021 г.



• Подробное объяснение обычных промышленных ворот

  14 мая 2021 г.

• Формы применения металлоконструкций и ключевые моменты контроля качества

  10 мая 2021 г.

• 18 общих замечаний по проектированию стальных конструкций

  6 мая 2021 г.

• Как выбрать план стальной конструкции, чтобы уменьшить количество используемой стали?

  26 апр.

  2021 г.

• Ключевые моменты проектирования металлоконструкций и контроля качества

  23 апр. 2021 г.

• Как читать строительные чертежи стальных конструкций?

  19 апр. 2021 г.

• Советы по обработке кровли из стальной конструкции

  16 апр. 2021 г.

• Возникновение сварочных трещин стали и меры профилактики

  13 апр.

  2021 г.

• Проектирование и строительство ограждающей системы легкой стальной конструкции(2)

  7 апр. 2021 г.

Другие также смотрели

Исследуйте темы

10 идей стальных колонн. 10 дизайнов металлических колонн

Определение стальной колонны

Сталь как материал в строительной отрасли быстро стала одним из наиболее важных материалов для подавляющего большинства проектов по всему миру. Сталь позволяет строительным проектам быть еще более креативными и необычными, чем когда-либо прежде. Однако для многих из этих проектов может потребоваться ряд поддерживающих конструкций, чтобы сама конструкция могла оставаться такой, какой она должна оставаться.

Определение несущей конструкции — это именно то, что вы можете понять из ее названия — это конструкция, которая поддерживает здание или какой-либо строительный проект, причем стальная колонна является одним из самых ярких примеров. Стальная колонна является одним из многих элементов вертикальной конструкции, которые можно использовать для обеспечения необходимой поддержки всех типов зданий.

Стальные колонны могут передавать нагрузки от различных элементов здания (плиты крыши, перекрытия, балки и т. д.), а также могут воспринимать нагрузки за счет сжатия. Еще одним вариантом использования металлических колонн является несение изгибающихся элементов в определенных частях конструкции.

Поскольку стальные колонны могут применяться во многих различных типах проектов, вполне естественно, что стальные колонны также имеют множество вариаций, когда речь идет о классификации металлических колонн с использованием конкретных условий. Вот несколько примеров этой классификации:

• Различные формы колонны;
• Различные коэффициенты гибкости колонны;
• Другой тип поперечного сечения в колонне;
• Различное сопротивление поперечной нагрузке в колонне;
• Различные варианты конструкционных материалов;
• Разная высота колонны;
• Разный вес колонны;
• Столбцы, не принадлежащие ни к одному из популярных типов классификации.

Типы стальных колонн

Мы также можем упомянуть несколько конкретных типов стальных колонн, которые считаются наиболее распространенными или наиболее важными для отрасли в целом. В следующем списке мы рассмотрим десять различных типов стальных колонн:

• Стальные композитные колонны;
• Короткие армированные стальные колонны;
• Стальные квадратные/прямоугольные колонны;
• Стальные растянутые колонны;
• Тавровые стальные колонны;
• Круглые стальные колонны;
• Г-образные стальные колонны;
• Спиральные стальные колонны, армированные бетоном;
• Стальная короткая колонна;
• Стальные колонны со связями, армированные бетоном.

Стальная композитная колонна

Стальные композитные колонны чрезвычайно универсальны с точки зрения обеспечения армирования, поскольку каждая композитная колонна состоит не только из конструкционной стали, но также из бетона и дополнительной арматуры. Эти колонны обеспечивают продольное армирование, обладают чрезвычайно высокой грузоподъемностью с точки зрения того, сколько они могут поддерживать, что делает их ценными для конкретных типов проектов, таких как высотные здания. Композитные стальные колонны также могут иметь высокий уровень прочности в пределах одного поперечного сечения и огнестойкость выше средней.

Короткая армированная стальная колонна

Этот конкретный термин включает ряд стальных колонн, которые различаются в зависимости от их толщины – менее 12 дюймов в толщину. Несмотря на то, что каждая колонна содержит внутри себя стальной стержень, эти колонны обладают удивительной гибкостью, что делает их полезными для множества проектов с разными целями.

Квадратная/прямоугольная стальная колонна

Как следует из названия, в эту категорию входят две разные группы колонн в зависимости от их формы – квадратные или прямоугольные. Каждая колонна этого типа включает четыре или более вертикальных стальных балки для поддержки. Таким образом, это доступный вариант для нескольких различных целей, таких как заливка бетона, опалубка или установка арматуры.

Растянутая стальная колонна

С другой стороны, это тип колонны, который различается в зависимости от их пиковых нагрузок. Натяжные колонны могут быть изготовлены из бетона, стали и некоторых других материалов, но это не делает их популярным типом колонн. Таким образом, натяжные колонны имеют довольно узкий набор вариантов использования, когда они фактически используются в проектах, таких как строительство мостов или создание более крупных колонн на основе фундамента для более крупных проектов.

Тавровая стальная колонна

Один из самых простых для различения типов столбцов, так как его название происходит от формы. Это еще один пример типа колонны, который в основном используется для строительства мостов, а также для некоторых других конкретных целей.

Круглая стальная колонна

Еще один пример типа колонны, основанный на ее форме – круглые стальные колонны имеют определенную круглую форму и включают арматурный стержень, состоящий как минимум из четырех продольных стальных стержней. Круглые стальные колонны, как правило, обладают сопротивлением изгибу выше среднего и обычно используются для подъема и закладки зданий или в качестве обычных мостовых опор для поддержки.

Г-образная стальная колонна

Конечно, вся строительная отрасль не удовлетворится использованием только Т-образных колонн и элементов, поэтому в классификации гораздо больше этих форм. L-образная форма является одним из таких примеров, и этот конкретный тип сочетает в себе простоту конструкции с ее несущими возможностями, что делает L-образную колонну обязательной для многих различных типов зданий — и строительные проекты, как правило, используют эти колонны местами. таких как углы граничных стен довольно много.

Спиральная стальная колонна, армированная бетоном

В этом типе колонн используется как бетонная арматура, так и стальная арматура за счет встраивания стальной сетки (арматуры) в конструкцию колонны. Все эти колонны имеют цилиндрическую форму, и каждая из них имеет непрерывный винтовой стержень, который обвивается вокруг колонны, обеспечивая поперечную поддержку всей конструкции в целом.

Стальная колонна-коробка

Основным отличительным параметром этих колонн является их высота – так как шпильки обычно ставятся на плиты, они должны быть короче средней стальной колонны. Их можно использовать как горизонтально, так и вертикально для дополнительной поддержки, и они могут быть созданы из стали или бетона. Популярный пример короткой стальной колонны находится под верхними резервуарами для воды.

Анкерная стальная колонна, армированная бетоном

Анкерная железобетонная колонна имеет такую ​​же конструкцию, что и другие типы армированных колонн (например, спиральные), поскольку она также имеет основание в виде встроенной сетки, окруженной бетоном. Однако в этом конкретном типе также используются боковые связи между различными колоннами для обеспечения большей структурной поддержки. Здесь требуется большая точность, поскольку сами анкеры должны располагаться достаточно близко, чтобы обеспечивать поддержку конструкции, но также и достаточно далеко, чтобы не влиять на схватывание бетона.

10 идей стальных колонн

Поскольку стальные колонны довольно часто используются в зданиях всех форм и размеров, существует множество примеров использования стальных колонн как в качестве несущей конструкции, так и в качестве элемента общей конструкции. Тем не менее, разработка нового и уникального дизайна стальной колонны может оказаться на удивление проблематичной, поскольку сталь, в первую очередь, дает большую свободу творчества.

Чтобы помочь людям с этой конкретной проблемой, мы собрали десять различных идей конструкции стальных колонн, которые можно использовать в самых разных случаях, от ваших классических мостов и пешеходных дорожек до массивных частей крыши. Эти примеры расположены не в порядке возрастания или убывания, нумерация существует исключительно с целью сделать общее впечатление от просмотра более удобным.

• Колонна из дерева и стали

Наш первый пример довольно мал по стандартам стальных колонн. его на две одинаковые части, начиная с середины столбика. Это отличный художественный объект, в котором используется сочетание стали и дерева, чтобы обеспечить как структурную поддержку, так и добавить к общему дизайну рассматриваемой конструкции.

• Массивная опорная стальная колонна

Поскольку стальная колонна такого типа имеет разветвленную форму, которая позволяет ей покрывать гораздо большую площадь по сравнению с ее традиционной формой, существует довольно много различных примеров, в которых используется подобная форма. Идея — использование одной стальной колонны, которая разветвляется на несколько меньших форм для поддержки широкой поверхности, такой как крыша или весь пол. Вы можете видеть, как в этом примере используется довольно нетрадиционная форма колонны, верхняя часть которой выглядит как толстые листы металла, а не ваша классическая относительно ровная форма стальной колонны.

• Древовидная структура колонн

Еще больше расширяя предыдущую идею, этот пример показывает нам несколько одинаковых стальных колонн, каждая из которых переходит в несколько разных «ветвей», создавая общую форму несущей конструкции, которая выглядит очень похоже на то, как выглядело бы обычное дерево без листьев. Общая упрощенная цветовая гамма интерьера конструкции в сочетании с освещением делает этот конкретный пример еще более визуально впечатляющим, а также представляет собой функциональный набор стальных колонн.

• Основная стальная колонна

Несмотря на то, что стальные колонны действительно предлагают большую свободу, когда речь заходит о различных стилях и идеях в дизайне, было бы также справедливо упомянуть примеры того, как ваши самые стандартные стальные колонны выглядят так. На самом деле, многие люди регулярно видят такие сооружения и редко обращают на них внимание, поскольку они, как правило, очень хорошо сливаются с окружающей средой. Та же идея применима к этому примеру со стальной колонной, которая представляет собой просто длинный металлический предмет, используемый для поддержки чрезвычайно тяжелой конструкции. Подобные колонны, как правило, довольно сильно подвержены влиянию суровых погодных условий, откуда и возникает вся ржавчина.0003

• Двойная опорная стальная колонна

Основание стальной колонны не обязательно должно состоять из цельного куска стали или бетона. Вот пример стальной колонны, в которой используются четыре различных стальных стержня для поддержки подвесной конструкции. Уникальная часть этой конструкции заключается в том, что каждая пара стальных стержней соединена друг с другом, что делает ее гораздо более необычной для невооруженного глаза, а также улучшает ее несущие способности в целом.

• Идея четверной стальной колонны

Идею одинарной стальной колонны, состоящей из нескольких частей, можно еще глубже изучить на этом конкретном примере. В этой конкретной структуре используются различные элементы, чтобы каждая колонка выделялась сама по себе, а также дополняла общую структуру. Есть четыре одинаковых стальных стержня, которые используются для одной колонны, и эти колонны почти не связаны друг с другом — за исключением одной всеобъемлющей стальной детали возле крыши. Специфическая цветовая гамма этих стальных колонн также помогает им лучше сочетаться с цветовой схемой рассматриваемой крыши.

• Стандартная стальная колонна

В то же время ничто не говорит о том, что вы не можете использовать самую простую двутавровую стальную колонну как часть несущей конструкции. Приведенный выше пример также показывает, что эти базовые колонны могут выглядеть так же впечатляюще, как какой-то сложный архитектурный шедевр. В этом конкретном примере каждая стальная колонна расположена на одинаковом расстоянии друг от друга, а цветовая схема, похожая на то, как выглядит само здание, позволяет этим колоннам очень легко вписаться в композицию всей конструкции.

• Разновидность древовидных опорных стальных колонн

Стальные колонны также могут поддерживать гораздо больше, чем обычные плоские крыши и перекрытия зданий. Этот конкретный проект из Джорджии представляет собой архитектурное произведение искусства, в котором используются три разные стальные колонны, которые соединены друг с другом и разнесены, чтобы покрыть всю площадь объекта, который здесь выступает в качестве крыши. Соединение между различными колоннами делает всю конструкцию более стабильной, а различные варианты размещения колонн обеспечивают больший охват и более равномерное распределение веса.

• Покрытие стальных колонн для больших площадей

Вышеупомянутая древовидная структура стальных колонн делает их чрезвычайно полезными не только для больших зданий, но и практически для любого объекта, который должен покрывать большую площадь, как этот конкретный пример. Здесь мы видим, что рассматриваемая крыша покрывает большую площадь, а использование стальных колонн с ответвлениями позволяет более равномерно распределить вес всей массивной крыши на все опорные элементы.

•  Набор V-образных стальных колонн

Хотя многие опорные элементы действительно сливаются с окружающей средой, некоторые из них стараются выделиться больше. например, этот конкретный пример крытой дорожки, несущая конструкция которой представляет собой множество V-образных элементов, концы которых соединены друг с другом. Эти элементы также окрашены в ярко-красный цвет, благодаря чему их трудно не заметить, и они делают больший акцент на несущей конструкции как части дизайна пола.

Заключение

Стальные колонны — это конструктивные элементы, которые могут быть как незаменимыми частями практически любого здания, так и частью его общей конструкции, поэтому существует так много различных типов стальных колонн.
