СП 164.1325800.2014 Усиление железобетонных конструкций композитными материалами. Правила проектирования

СП 164.1325800.2014



СВОД ПРАВИЛ

УСИЛЕНИЕ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ КОМПОЗИТНЫМИ МАТЕРИАЛАМИ

Правила проектирования

Strengthening of reinforced concrete structures by FRP composites
Regulation of design

ОКС 91.080.040

Дата введения 2014-09-01



Предисловие

Сведения о своде правил

1 ИСПОЛНИТЕЛИ — ОАО «НИЦ «Строительство» — НИИЖБ им.А.А.Гвоздева, ЗАО «Триада-Холдинг», ЗАО «ХК «Композит»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПОДГОТОВЛЕН к утверждению Департаментом градостроительной деятельности и архитектуры Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России)

4 УТВЕРЖДЕН приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 8 августа 2014 г. N 452/пр и введен в действие с 1 сентября 2014 г.

5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

6 ВВЕДЕН ВПЕРВЫЕ

В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в установленном порядке. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте разработчика (Минстрой России) в сети Интернет




Введение

Настоящий свод правил разработан с учетом обязательных требований, установленных в Федеральных законах от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании», от 30 декабря 2009 г. N 384-ФЗ «Технический регламент о безопасности зданий и сооружений» и содержит требования к расчету и проектированию усиления или восстановления композитными материалами бетонных и железобетонных конструкций зданий и сооружений различного назначения.

Свод правил разработан авторским коллективом НИИЖБ им.А.А.Гвоздева — института ОАО «НИЦ «Строительство» (д-р техн. наук Т.А.Мухамедиев, канд. техн. наук Д.В.Кузеванов — разделы 1-8; канд. техн. наук С.И.Иванов, канд. хим. наук В.Р.Фаликман, инж. Н.В.Фаткуллин) и ЗАО «Триада-Холдинг» (д-р техн. наук А.А.Шилин, кандидаты техн. наук Д.В.Картузов, В.А.Пшеничный), ЗАО «ХК «Композит» (инж. Т.К.Лягуша), при участии ОАО Роснано (инж. Ю.Г.Ткачук), ООО «Эм-Си Баухеми» (инж. А.А.Мондрус), ООО «БАСФ Строительные системы» (инж. С.А.Ветлов).


1 Область применения



1.1 Настоящий свод правил распространяется на проектирование усиления или восстановления железобетонных конструкций зданий и сооружений различного назначения путем устройства системы внешнего армирования композитными материалами из термореактивных адгезивов, армированных углеродными или стеклянными волокнами.

1.2 Свод правил устанавливает требования к расчету железобетонных конструкций, усиленных или восстановленных системами внешнего армирования композитными материалами и проектированию указанных систем для усиления или восстановления железобетонных конструкций из тяжелого и мелкозернистого бетонов, на которые распространяются требования СП 63.13330.


2 Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 25.601-80 Расчеты испытания на прочность. Методы механических испытаний композиционных материалов с полимерной матрицей (композитов). Метод испытания плоских образцов на растяжение при нормальной, повышенной и пониженной температурах

ГОСТ 6943.17-94 Стекловолокно. Ткани. Нетканые материалы. Метод определения ширины и длины

ГОСТ 6943.18-94 Стекловолокно. Ткани. Нетканые материалы. Метод определения толщины

ГОСТ 9550-81 Пластмассы. Методы определения модуля упругости при растяжении, сжатии и изгибе

ГОСТ 11262-80 Пластмассы. Метод испытания на растяжение

ГОСТ 14759-69 Клеи. Метод определения прочности при сдвиге

ГОСТ 15173-70 Пластмассы. Метод определения среднего коэффициента линейного теплового расширения

ГОСТ 17624-2012 Бетоны. Ультразвуковой метод определения прочности

ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности

ГОСТ 18616-80 Пластмассы. Метод определения усадки

ГОСТ 22690-88 Бетоны. Определение прочности механическими методами неразрушающего контроля

ГОСТ 22904-93 Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры

ГОСТ 24297-2013 Верификация закупленной продукции. Организация проведения и методы контроля

ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления

ГОСТ 27271-87 Материалы лакокрасочные. Метод контроля срока годности

ГОСТ 28570-90 Бетоны. Методы определения прочности по образцам, отобранным из конструкций

ГОСТ 28780-90 Клеи полимерные. Термины и определения

ГОСТ 29104.1-91 Ткани технические. Методы определения линейных размеров, линейной и поверхностной плотностей

ГОСТ 29104.2-91 Ткани технические. Метод определения толщины

ГОСТ 31937-2011 Здания и сооружения. Правила обследования и мониторинга технического состояния

ГОСТ 32618.2-2014 Пластмассы. Термомеханический анализ (ТМА). Часть 2. Определение коэффициента линейного теплового расширения и температуры стеклования

ГОСТ 32943-2014 Материалы для защиты и ремонта бетонных конструкций. Требования к клеевым соединениям элементов усиления конструкций

ГОСТ 54257-2010* Надежность строительных конструкций и оснований. Основные положения и требования

________________

* Вероятно, ошибка оригинала. Следует читать: ГОСТ Р 54257-2010, здесь и далее по тексту. — Примечание изготовителя базы данных.

ГОСТ Р 53778-2010 Здания и сооружения. Правила обследования и мониторинга технического состояния. Общие требования

ГОСТ Р 54559-2011 Трубы и детали трубопроводов из реактопластов, армированных волокном. Термины и определения

ГОСТ Р 55135-2012 Пластмассы. Дифференциальная сканирующая калориметрия (ДСК). Часть 2. Определение температуры стеклования

СП 63.13330.2012 «СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения»

Примечание — При пользовании настоящим сводом правил целесообразно проверить действие ссылочных стандартов (сводов правил и/или классификаторов) в информационной системе общего пользования — на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт (документ), на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта (документа) с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт (документ), на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта (документа) с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт (документ), на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт (документ) отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил можно проверить в Федеральном информационном фонде технических регламентов и стандартов.



3 Термины и определения

В настоящем своде правил применены термины по ГОСТ Р 54559, а также следующие термины с соответствующими определениями:

3.1 усиление железобетонной конструкции: Комплекс конструктивных мероприятий и технологических работ, направленных на повышение несущей способности и эксплуатационных свойств конструкции.

3.2 восстановление (ремонт) железобетонной конструкции: Комплекс конструктивных мероприятий и технологических работ, направленных на восстановление несущей способности и эксплуатационных свойств конструкции, нарушенных вследствие дефектов изготовления или в процессе ее эксплуатации.

3.3 внешнее армирование (железобетонной конструкции) композитными материалами: Установка наклеиванием на железобетонную конструкцию изделий заводского изготовления из композитных материалов (ламинатов) или послойное наклеивание термореактивными адгезивами изделий из непрерывного углеродного или стеклянного волокна (холстов, сеток и других тканых материалов) с последующим отверждением и образованием однослойного или многослойного композитного материала.

3.4 система внешнего армирования композитными материалами: Система, состоящая из клеевого слоя, образованного отвержденным термореактивным адгезивом, однослойного или многослойного композитного материала и, при необходимости, защитного слоя, обеспечивающего защиту системы от воздействия повышенных температур, открытого пламени, ультрафиолетового излучения и механических повреждений.

Примечание — Защитный слой наносят в соответствии с проектной документацией на усиление или восстановление железобетонной конструкции.



3.5 ламинаты: Готовые для устройства внешнего армирования конструкций многослойные полосы различной толщины и ширины, изготовленные в заводских условиях путем пропитки и горячего прессования.

Примечания

1 Ламинаты изготавливают в виде полос или пластин различной длины, ширины и толщины, как правило, однонаправленно армированных.

2 В технической документации отдельных изготовителей вместо термина «ламинат» употребляют термин «ламель».


3.6 элементы усиления: Ламинаты или их части, или части изделий из непрерывного углеродного или стеклянного волокна (холсты, сетки и другие тканые материалы), различной длины и ширины, подготовленные для наклеивания на основание железобетонной конструкции.

3.7 адгезив (термореактивный): Клеящий состав из термореактивной смолы для наклейки ламинатов или пропитки и наклейки изделий из непрерывного углеродного или стеклянного волокна (холсты, сетки и другие тканые материалы) на основание железобетонной конструкции.

Примечание — Под термореактивным адгезивом в настоящем своде правил понимают адгезив на основе эпоксидных смол.


3.8 праймер: Материал, применяемый для предварительной подготовки основания железобетонной конструкции перед нанесением адгезива.

3.9 основание (железобетонной конструкции): Поверхность железобетонной конструкции, на которую наклеивают ламинаты или изделия из непрерывного углеродного или стеклянного волокна (холсты, сетки и другие тканые материалы) при ее усилении или восстановлении внешним армированием из композитных материалов.


4 Общие требования



4.1 Проектирование усиления или восстановления железобетонных конструкций следует проводить на основе результатов их натурного обследования и поверочного расчета.

4.2 В результате натурных обследований должно быть установлено: состояние конструкции, геометрические размеры конструкций, армирование конструкций, прочность бетона, вид и класс арматуры и ее состояние, прогибы конструкций, расположение трещин и ширина их раскрытия, размеры и характер дефектов и повреждений, действующие нагрузки, статическая схема конструкций.

Натурные обследования следует проводить с учетом требований ГОСТ 31937, ГОСТ 17624, ГОСТ 22690, ГОСТ 22904, ГОСТ 28570, ГОСТ 18105, ГОСТ Р 53778.

4.3 Поверочные расчеты конструкции следует проводить на основе проектных материалов и результатов натурных обследований и с учетом требований СП 63.13330 и ГОСТ 54257.

4.4 Расчетные схемы при проведении поверочных расчетов следует принимать с учетом установленных фактических геометрических размеров и конструктивных отклонений от проекта в отдельных элементах конструкции и их соединениях.

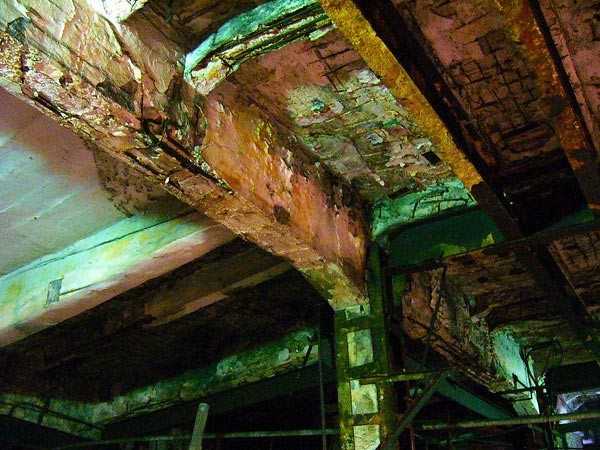

4.5 При проведении поверочных расчетов должны быть учтены дефекты и повреждения конструкции, выявленные в процессе натурных обследований:

— снижение прочности;

— местные повреждения или разрушения бетона;

— обрыв арматуры;

— коррозия арматуры;

— нарушение анкеровки и сцепления арматуры с бетоном;

— образование и раскрытие трещин и другие.

4.6 Поверочные расчеты следует проводить по несущей способности, деформациям и трещиностойкости.

4.7 На основе поверочных расчетов следует установить пригодность конструкций к эксплуатации, необходимость их усиления или полную непригодность конструкции.

Для конструкций, не удовлетворяющих требованиям поверочных расчетов по эксплуатационной пригодности, допускается не предусматривать усиление, если фактические прогибы превышают допустимые значения, но не препятствуют нормальной эксплуатации, а также если фактическое раскрытие трещин превышает допустимые значения, но не создает опасности разрушения.

4.8 Допускается при восстановлении конструкции не проводить поверочные расчеты по эксплуатационной пригодности, если перемещения и ширина раскрытия трещин в существующих конструкциях при максимальных фактических нагрузках не превосходят допустимых значений, а усилия в сечениях элементов конструкции от проектных нагрузок не превышают значений усилий от фактически действующих нагрузок.

4.9 Система внешнего армирования композитными материалами должна обеспечивать включение в работу составных частей системы и их совместную работу с усиливаемой или восстанавливаемой конструкцией.

4.10 Минимально допустимый фактический класс бетона по прочности на сжатие существующей конструкции, усиливаемой или восстанавливаемой внешним армированием из композитных материалов, должен составлять не менее:

— В15 — при усилении изгибаемых конструкций;

— В10 — при усилении сжатых конструкций.

4.11 Не допускается проводить усиление элементов с корродированной стальной арматурой без устранения причин и продуктов коррозии.

Не рекомендуется проводить усиление внешним армированием из композитных материалов изгибаемых конструкций, для которых поверочными расчетами установлено, что высота сжатой зоны бетона при расчете прочности по нормальным сечениям усиливаемой конструкции превышает ее граничное значение, установленное в СП 63.13330.

4.12 Максимальная температура эксплуатации железобетонной конструкции, усиленной или восстановленной системой внешнего армирования из композитных материалов без защитного слоя, не должна превышать температуру стеклования композитного материала и (или) термореактивного адгезива.

4.13 При проектировании системы внешнего армирования из композитных материалов необходимо исключить в процессе эксплуатации попадание на систему прямых солнечных лучей, в том числе путем устройства защитного слоя.

4.14 В случае необходимости обеспечения пожарной безопасности и защиты от повреждений композитных материалов системы внешнего армирования, следует предусмотреть устройство защитного слоя из специальных огнеупорных составов, совместимых с адгезивами на основе эпоксидной смолы.

4.15 При проектировании системы внешнего армирования из композитных материалов для железобетонных конструкций, эксплуатируемых в условиях переменной влажности, следует предусмотреть возможность миграции паров влаги из тела бетона.

4.16 Расчет огнестойкости конструкций, усиление или восстановление которых выполнено без устройства противопожарной защиты системы внешнего армирования из композитных материалов, следует проводить без учета работы системы внешнего армирования.

4.17 Расчет конструкций, усиленных внешним армированием из композитных материалов, следует проводить по несущей способности, деформациям и трещиностойкости.


5 Материалы

5.1 Требования к составным частям системы внешнего армирования из композитных материалов



5.1.1 Материалы, применяемые для усиления или восстановления железобетонных конструкций, должны соответствовать требованиям действующих нормативных документов, иметь сопроводительную документацию, подтверждающую их соответствие нормативным требованиям, включая паспорта качества и (или) протоколы испытаний, и должны подвергаться входному контролю по ГОСТ 24297.

5.1.2 Характеристики материалов, составляющих систему внешнего армирования должны соответствовать требованиям, приведенным в таблице 1.

Таблица 1 — Характеристики материалов, составляющих систему внешнего армирования



Наименование показателя	Значение показателя	Метод контроля
Для холстов, сеток и других тканых материалов из углеволокна
Прочность, МПа, не менее	1000	ГОСТ 25.601
Модуль упругости, ГПа, не менее	55	ГОСТ 25.601
Коэффициент линейного теплового расширения, °С:
— продольный	(-1-0)·10	ГОСТ 15173
— поперечный	(22-50)·10
Для ламинатов, армированных углеволокном
Прочность, МПа, не менее	1600	ГОСТ 25.601
Модуль упругости, ГПа, не менее	150	ГОСТ 25.601
Температура стеклования, °С, не менее	40	ГОСТ 32618.2 ГОСТ Р 55135
Коэффициент линейного теплового расширения, °С:
— продольный	(-1-0)·10	ГОСТ 15173
— поперечный	(22-55)·10
Для холстов, сеток и других тканых материалов из стекловолокна
Прочность, МПа, не менее	520	ГОСТ 11262
Модуль упругости, ГПа, не менее	15	ГОСТ 9550
Коэффициент линейного теплового расширения, °С:
— продольный	(6-10)·10	ГОСТ 15173
— поперечный	(19-23)·10
Для ламинатов, армированных стекловолокном
Прочность, МПа, не менее	520	ГОСТ 11262
Модуль упругости, ГПа, не менее	15	ГОСТ 9550
Температура стеклования, °С, не менее	40	ГОСТ 32618.2 ГОСТ Р 55135
Коэффициент линейного теплового расширения, °С:
— продольный	(6-10)·10	ГОСТ 15173
— поперечный	(19-23)·10
Для адгезивов*
Время открытой выдержки	Заявленное значение ±20%	ГОСТ 28780
Жизнеспособность	Заявленное значение ±20%	ГОСТ 27271
Модуль упругости при сжатии, Н/мм, не менее	2000	ГОСТ 9550
Прочность при сдвиге, Н/мм, не менее	10	ГОСТ 14759
Температура стеклования, °С, не менее	40	ГОСТ 32618.2 ГОСТ Р 55135
Коэффициент линейного теплового расширения, °С, не менее	10·10	ГОСТ 15173
Усадка, %, не более	0,1	ГОСТ 18616
* Согласно требованиям ГОСТ 32943.





5.1.3 Номинальные ширина и толщина холстов, сеток и других тканых материалов и ламинатов должны соответствовать требованиям, установленным в технологической документации на изготовление, и должны быть подтверждены при входном контроле материалов до установки системы внешнего армирования в соответствии с таблицей 2.

Таблица 2



Наименование показателя	Метод контроля
Для холстов, сеток и других тканых материалов из углеволокна
Ширина, мм	ГОСТ 29104.1
Толщина, мм	ГОСТ 29104.2
Для холстов, сеток и других тканых материалов из стекловолокна
Ширина, мм	ГОСТ 6943.17
Толщина, мм	ГОСТ 6943.18
Для ламинатов, армированных углеволокном или стекловолокном
Ширина, мм	ГОСТ 26433.1
Толщина, мм	ГОСТ 26433.1



5.2 Нормативные и расчетные характеристики композитных материалов



5.2.1 Основными прочностными и деформационными характеристиками композитных материалов для расчета железобетонных конструкций, усиленных внешним армированием из композитных материалов, являются нормативные значения:

— сопротивления растяжению ;

— модуля упругости при растяжении ;

— предельных относительных деформаций ;

— коэффициента поперечной деформации .

5.2.2 Значения сопротивления растяжению, модуля упругости при растяжении и коэффициента поперечной деформации определяют по ГОСТ 25.601.

5.2.3 Нормативные значения сопротивления растяжению, модуля упругости при растяжении, предельных относительных деформаций и коэффициента поперечной деформации следует принимать равными значениям, установленным по результатам испытаний образцов по ГОСТ 25.601 с обеспеченностью 0,95.

5.2.4 Расчетные значения модуля упругости и коэффициента поперечной деформации следует принимать равными их нормативным значениям.

5.2.5 Расчетное значение сопротивления растяжению следует определять по формуле

, (5.1)

где  - коэффициент надежности по композитному материалу, принимаемый при расчете по предельным состояниям второй группы равным 1,0, а при расчете по предельным состояниям первой группы равным:

1,2 — для углекомпозита;

1,8 — для стеклокомпозита.

 - коэффициент условий работы композитного материала, принимаемый по таблице 3 в зависимости от типа композитного материала и условий эксплуатации конструкции;

 - коэффициент условий работы композитного материала, учитывающий сцепление композитного материала с бетоном, определяемый по формуле

, (5.2)

где  — значение предельных относительных деформаций композитного материала, определяемое по формуле (5.4) при значении , вычисленном по формуле (5.1), при 1,0;

 — число слоев композитного материала;

 — безразмерный параметр, численно равный значению толщины одного слоя композитного материала, мм;

 — модуль упругости композитного материала, МПа;

 — расчетное значение сопротивления бетона осевому сжатию, МПа.

Допускается при расчете по предельным состояниям первой группы значение коэффициента надежности  для ламинатов принимать по данным изготовителя, но не менее, чем 1,1.

При расчете железобетонных конструкций, усиленных внешним армированием из композитных материалов, по предельным состояниям первой группы на действие только постоянных и длительных нагрузок расчетное значение сопротивления растяжению композитного материала следует принимать равным:

, (5.3)

где  - коэффициент снижения нормативного сопротивления растяжению композитного материала при длительном действии нормативной нагрузки, принимаемый равным:

0,8 — для углекомпозита;

0,3 — для стеклокомпозита.

kompozit54.ru

Усиление конструкций углеволокном, материалы для усиления железобетонных конструкций композитными материалами, технология

Современные промышленная и строительная сферы постоянно развиваются и совершенствуются. Поэтому для решения постоянно возникающих новых задач используются новые возможности. Одна из современных инноваций в этих сферах — использование для усиления конструкций и композитных материалов углеволоконного нетканого полотна.

Особые свойства материала

Чтобы усиление конструкций углеволокном имело смысл, материал обязательно должен отвечать определенными требованиям:

• все волокна должны быть строго параллельными;
• для сохранения структуры необходимо использовать стеклянную сетку или эпоксидный биндер.

Добиться этого удается только при условии изготовления углеволокна в соответствии со строгой технологией. Высокое качество материала возможно, но только при соблюдении технологии производителем.

Если технологический процесс соблюден, углеволокно приобретает уникальные свойства. При своей легкости и минимальной толщине материал очень прочен. Усиление углеродным волокном позволяет существенно улучшить характеристики несущих конструкций уже готовых зданий. А если необходимо добиться повышения прочности несущих конструкций нового строящегося здания, то помогает обеспечить усиление углепластик.

Задания на расчет усиления конструкций углеволокном просим направлять по адресу электронной почты [email protected] или используя форму обратной связи в разделе Контакты.

Консультации о применении материалов осуществляются по телефону: +7 (495) 787-88-28.

Преимущества использования материалов

Ремонтные работы старых зданий, а также строительство новых при условии использования углеволоконных материалов, углепластика или фибробетонов возможно существенное сокращение расходов на работы, сокращение срока их выполнения.

К преимуществам использования этих материалов относится:

• отсутствие необходимости привлекать тяжеловесную технику для работ, так как материалы легкие;
• с применением технологии внешнего армирования время, за которое выполняется усиление бетона углеволокном, сокращается до 10 раз;
• конструкция приобретает способность выдерживать нагрузки, которые в 4 раза превышают допустимый уровень для других материалов;
• конструкция не становится тяжелее;
• материал не подвергается коррозийным изменениям;
• если при проектировании, а также предварительных строительных работах, были допущены ошибки, их вполне можно исправить;
• новые материалы прослужат не менее 75 лет.

Усиление углеволокном проводится быстро и является очень эффективной технологией. При повреждении несущих конструкций усиление углепластиком или углеволокном незаменимо, так как оно помогает существенно уменьшит последствия повреждений, не только вернуть несущие способности конструкции, но и повысить их. В дальнейшем железобетон будет защищен от влияния влаги и возникновения коррозии арматуры. А также от большинства возможных механических повреждений.

Усиление несущих конструкций рационализирует строительство. Но доверить любые работы в этой сфере можно только профессионалам. Ведь огромное значение в достижении необходимого результата имеет технология.

Наша компания гарантирует высокое качество материалов. Усиление железобетонных конструкций композитными материалами нашего производства отвечает заявленным характеристикам. Большое количество успешно законченных проектов — неоспоримое подтверждение этого.

В ходе производства используется исключительно качественное сырье. Техническая база производства — это исключительно современное исправное оборудование, которое не дает сбоев, чтобы усиление железобетонных конструкций композиционными материалами могло принести желаемый результат.

Усиление композитами становится все более распространенной и часто применяемой технологией, поэтому и технология производства отдельных композиционных материалов и систем внешнего армирования — это та ниша, попасть в которую стремится все больше предприятий. Но только при условии технически грамотного подхода и отказа от чрезмерной экономии на материально-технической базе возможно создание конкурентоспособного материала.

За соблюдением требований к технологическому процессу при изготовлении материалов для усиления композитом на производстве мы следим очень строго. Контроль качества — это гарантия того, что усиление железобетонных конструкций с применением наших композитных материалов принесет необходимое улучшение несущих способностей и продлит срок службы железобетона.

Не стоит забывать и о том, что снижение затрат ресурсов при выполнении усиления конструкций углепластиком или углеволокном приводит к существенной экономии. Причем качество работ не страдает, а оказывается только лучше, чем при использовании устаревших технологий усиления.

Обращайтесь для дополнительных консультаций, если по теме усиления углепластиком по технологии внешнего армирования у вас еще остались вопросы. Сделайте современный выбор в пользу усиления конструкций композитными материалами!

www.hccomposite.com

Усиление и ремонт | ПСК Прогресстрой

1. Усиление конструкций композитными материалами на основе углеродного волокна.

Усиление композитными материалами позволяет выполнить восстановление и повышение несущей способности железобетонных и каменных конструкций. При значительной коррозии рабочей арматуры в железобетонных плитах перекрытия система внешнего армирования композитными материалами (карбоном) позволяет восстановить прочность конструкций без изменения геометрии в короткие сроки. Компенсация дефицита армирования перекрытий, связанного с проектной ошибкой, композитными материалами позволяет сохранить изначальную планировку помещений.Усиление проемов углепластиком особенно эффективно, при ограниченном бюджете. Усиление колонн композитной обоймой из углеродных материалов позволит компенсировать недобор проектной прочности бетона. Усиление композитами кирпичных столбов и стен повышает их несущую способность, а при комплексном подходе, сейсмостойкость всего здания.

2. Ремонт строительных конструкций специальными ремонтными составами

В процессе эксплуатации происходит износ и разрушение железобетонных конструкций. Для восстановления поврежденных участков применяют специальные ремонтные составы. Специальные ремсоставы позволяют получить высокопрочный материал с высокой адгезией к старой поверхности конструкций. Высокие прочностные и адгезионные характеристики обеспечивают общую монолитность всей конструкции после ремонта и ее длительный срок службы.

3. Гидроизоляция конструкций

Гидроизоляция инъектированием позволяет восстановить монолитность и водонепроницаемость железобетонных конструкций в местах образования трещин, холодных швах бетонирования и в узлах примыкания разнотипных конструкций (пол, стена, перекрытие, трубные проходки, вентиляционные шахты). Нанесение проникающей гидроизоляции позволяет повысить водонепроницаемость и морозостойкость бетонных конструкций по истечении их значительного срока службы, низкого качества поставленной бетонной смеси в процессе строительства и в случае изначально более низких требований к водонепроницаемости и морозостойкости. Бронирующая гидроизоляция используется как сплошное покрытие участков конструкций с высокой водопроницаемостью (кирпичная кладка, монолитные участки с повышенной пористостью бетона и значительными дефектами бетонирования). Защитная гидроизоляция  используется для повышения износостойкости конструкций в основном на гидротехнических сооружениях (резервуары, отстойники, лотки водосброса и тд.)

pskps.com

Усиление железобетонных, кирпичных и каменных конструкций

Монтаж материалов Системы Внешнего Армирования FibArm на основе углеродных лент FibArm Tape, углеродных ламелей  FibArm Lamel , углеродных сеток FibArm Grid, углеродных анкеров FibArm Anchor

Главной задачей усиления несущих конструкций зданий и сооружений является противостояние силам, таким как сжатие, крутящие моменты, поперечные силы, растяжение и другие, которые воздействуют на строительные конструкции и уменьшают их эксплуатационный срок.

При проектировании и производстве работ по усилению несущих конструкций углеродными композитными материалами с 2016 года мы все руководствуемся Сводом правил СП 164.1325800.2014 «Усиление железобетонных конструкций композитными материалами. Правила проектирования.»

Усиление железобетоных конструкций необходимо не только в процессе в процессе эксплуатации и износа конструкций, но и для повышения несущей способности при изменении функционально назначения здания или сооружения.

Основные проблемы износа железобетонных конструкций:

— Продольные и поперечные трещины

— Потеря прочности бетона

— Разрушение защитного слоя бетона

— Коррозия арматуры

Как следствие, понижение несущей способности конструкции

Комплекс мероприятий по устранению повреждений и восстановлению несущей способности предполагает следующие мероприятия:

— Удаление непрочных участков бетона

— Инъектирование трещин (шириной от 0.3 до 5 мм)

— Расшивка трещин (шириной до 0.3 мм)

— Антикоррозионная обработка арматуры

Далее следует:

— Грунтовка поверхности

— Зачеканка трещин и отверстий от пакеров.

— Восстановление защитного слоя бетона

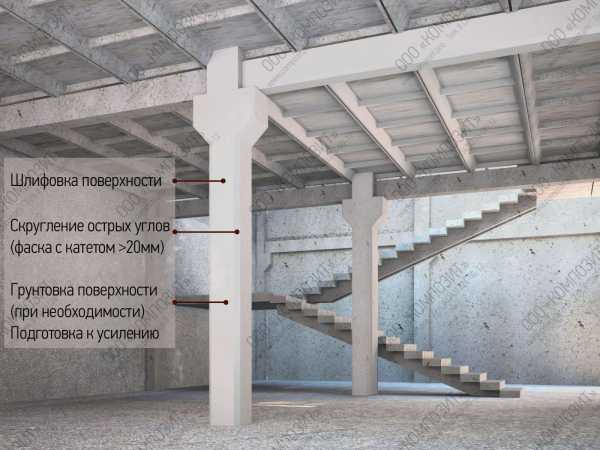

После устранения повреждений необходимо выполнить подготовку поверхности перед её усилением углеродными лентами FibArm:

— Шлифовка поверхности

— Скругление острых углов (фаска с катетом >20мм)

— Грунтовка поверхности (при необходимости)

— Нанесение линий разметки в соответствии со схемой наклейки

— Очистка, обеспыливание  поверхности

— Нанесение слоя адгезива FibARM Resin

— Укладка подготовленных усиливающих элементов

— Прикатка усиливающих элементов к основанию

— Нанесение на поверхность усиливающих элементов финишного слоя адгезива FibARM Resin

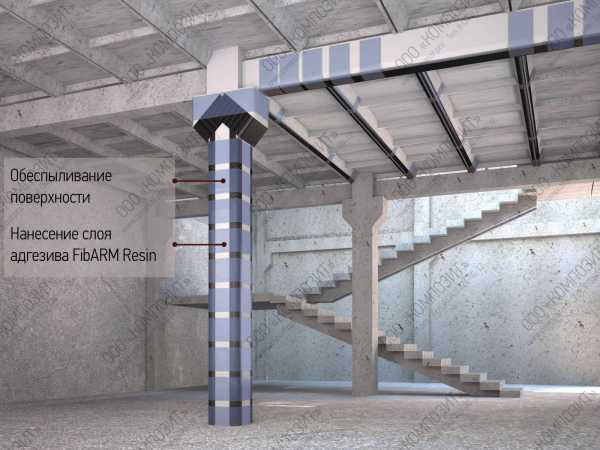

— Обеспыливание поверхности

— Нанесение слоя адгезива FibARM Resin

— Укладка подготовленных усиливающих элементов

— Прикатка усиливающих элементов к основанию

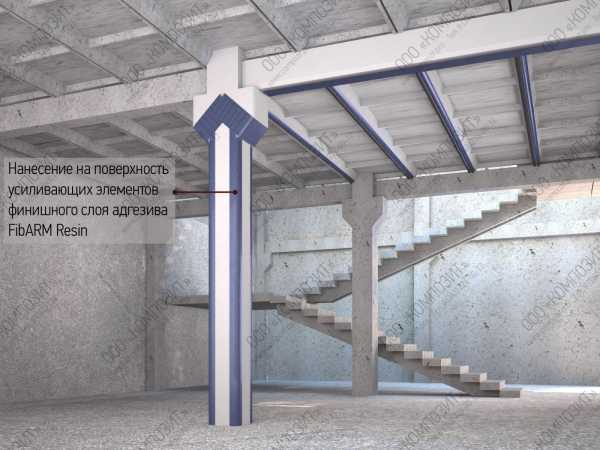

— Нанесение на поверхность усиливающих элементов финишного слоя адгезива FibARM Resin

Нанесение на поверхность верхнего слоя усиливающих элементов защитного покрытия в соответствии с п. 7.6.1. СТО

В результате мы получаем:

— Восстановление несущей способности

— Компенсирование продольного и поперечного дефицита армирования

— Минимальный расход времени

— Без увеличения размеров конструкции

— После усиления допускается любой материал чистовой отделки.



www.compozit.pro

Усиление бетонных и железобетонных конструкций композитными материалами

Усиление бетонных конструкций – это распространенная практика в строительстве, которая помогает значительно продлить срок эксплуатации узлов и зданий в целом. Мы расскажем о способах такого усиления и рассмотрим их особенности, а также методы реализации основных технологий.

Усиление железобетонных колонн стальными обоймами повышает их несущую способность.

Работы по усилению железобетонных конструкций

Общие сведения

Усиленные железобетонные перемычки и колонны повышают прочность и несущую способность строительных объектов.

Мероприятия по усилению конструкций из железобетона направлены на повышение их несущей способности и срока эксплуатации, а также позволяют восстанавливать и реставрировать различные ЖБИ после длительного износа или потери технических качеств в силу каких-либо причин (читайте также статью «Минимальная температура застывания бетона – особенности бетонирования в зимнее время»).

Эти работы включают в себя целый комплекс мер и действий, которые направлены на достижение различных результатов.

Повышение поперечного сечения балок, колонн, ферм, ригелей, поясов и прочих элементов ЖБК	Достигается за счет послойного бетонирования с использованием армокаркаса, набрызгом бетона с большой скоростью из специальных пушек, инъектированием раствора в опалубки и прочими средствами
Усиление узлов и несущих элементов за счет добавления новых деталей	Выполняется путем перераспределения нагрузок  и уменьшения воздействия на усиливаемый элемент за счет включения в конструкцию дополнительных балок, перемычек, консолей, ребер, ригелей и т.д.
Разгрузка и перераспределение усилий на другие элементы здания	Выполняется путем включения дополнительных консолей или изменения взаимодействия старых узлов и их частей, а также путем замены тяжелых элементов на более легкие, замены тяжелого оборудования, теплоизоляционных и прочих систем зданий
Повышение технических характеристик ЖБИ за счет добавления внешних металлических и железобетонных армирующих конструкций	Достигается путем устройства каркасов, обжимающих рубашек и обойм, включения дополнительной арматуры, швеллеров, поясов, стальных полос и листов, анкеров, преднапряженных элементов и бетонных слоев
Устройство подземных бетонных свай и различных упоров, укосин, подошв	Здесь используется алмазное бурение отверстий в бетоне и далее в земле, которые затем армируются и заполняются раствором для создания буроинъекционных свай и дополнительных опор с целью  повышения устойчивости подземных частей несущих конструкций

  Важно! Как видим, речь идет о серьезных строительных процедурах, которые требуют соответствующего подхода и достаточно высокой квалификации проектировщиков и исполнителей работ.

Также в комплекс работ могут быть включены дополнительные процедуры, такие как устранение дефектов и трещин путем инъектирования, склеивания, иных мер по восстановлению целостности и монолитности изделий и их частей.

Арматурные каркасы и сетки используются наиболее часто.

Мероприятия по усилению несущих конструкций зданий относятся к работам повышенной сложности и считаются более ответственными, чем строительство с нуля. Это связано с тем, что в случае реставрации мы не можем точно рассчитать все процессы, ибо исходные данные недостаточны и неточны.

Более того, работа связана со старыми зданиями, и нам неизвестно состояние внутренних и скрытых узлов, арматуры, фактическое распределение нагрузок и прочие важные параметры. Кроме того, такая работа опасна и требует строгого соблюдения правил техники безопасности и множества страховочных мер.

Особое внимание уделяют безопасности работ.

Также надо отметить особые условия строительства, при которых работать приходится в стесненных пространствах, без остановки деятельности объекта или предприятия, где ведутся работы, с ограниченным доступом спецтехники и другими неизбежными ограничениями. Это накладывает определенные трудности и требует особой подготовки строителей.

Наконец, работы, чаще всего, ограничены во времени и не терпят промедлений или изменений сроков и графиков. Это также усложняет процесс и требует серьезной организации труда, отработанной методики и опытных монтажников.

Часто приходится иметь дело с аварийными и ветхими сооружениями, как показано на фото.

Учитывая все перечисленные сложности и проблемы, неудивительно, что подобная деятельность контролируется государственными службами и требует высокой ответственности подрядчиков, проектировщиков, специалистов по охране труда и прочих участников процесса. Проекты проходят несколько этапов согласования и должны быть составлены максимально грамотно и корректно.

   Важно! Производить серьезные работы по усилению несущих ЖБИ следует после предварительного исследования и расчета с учетом всех, в том числе экономических аспектов предстоящих мероприятий. Само собой, сделать это своими руками нереально.

Процессы требуют участия дорогой спецтехники.

Также важно обратить внимание на то, что большинство современных технологий усиления предполагают участие специальной строительной и подъемной техники, цена которой превышает бюджет любого самостоятельного мастера. Поэтому следует понимать, что работы такого уровня выполняются серьезными аккредитованными строительными организациями.

  Важно! Предсказать с высокой точностью характер протекания процессов и связанные с этим сложности невозможно, поэтому работы производятся под постоянным надзором проектной организации и независимых специалистов. Часто возникают ситуации, когда требуется быстрое принятие ответственных решений и устранение непредвиденных затруднений.

Показания к применению

Наиболее частой причиной необходимости усиления является аварийное состояние или разрушение конструкции.

Комплекс мер по улучшению состояния и технических характеристик бетонных сооружений проводится только в случае наличия достаточных оснований или необходимости для их применения. «На всякий случай» подобные мероприятия не производят (см.также статью «Пенополистиролбетон – все, что нужно знать о данном материале»).

Вскрытие и порча арматуры – одна из основных причин ухудшения характеристик ЖБИ.

Давайте рассмотрим причины, которые могут стать основаниями для принятия решения о производстве описываемых процедур:

• Старение конструкций и потеря ими расчетной прочности вследствие усталости материалов, коррозии, химических изменений и прочих естественных причин, избежать которых не удалось в силу тех или иных обстоятельств;
• Изменение этажности зданий и связанное с этим возрастание нагрузок на фундамент, колонны, перекрытия и прочие элементы сооружения, которое может повлечь разрушения и другие нежелательные или опасные последствия;
• Перепланировка зданий с изменением конфигурации несущих стен, колонн, балок, консолей, ферм и прочих элементов конструкций, участвующих в передаче и перераспределении нагрузок в здании и его узлах;
• Движения грунта, которые приводят к изменению условий эксплуатации фундаментов, повышению внешнего давления на их стены, нарушению установившегося баланса сил в системах подземных опор и несущих конструкций;
• Изменение назначения зданий или переоборудование цехов, которое приводит к появлению новых видов износа, в том числе вибрационных нагрузок, значительных точечных усилий, термических или химических воздействий и т.д.;
• Нарушение целостности или разрушение отдельных деталей, узлов, систем и сооружений в целом вследствие аварий, землетрясений, стихийных бедствий различного характера, техногенных катастроф или военных действий;
• Устранение допущенных ошибок при проектировании или выполнении работ по сооружению несущих элементов конструкций.

Износ материалов приводит к необходимости реконструкции.

Важно! Здесь перечислены только основные ситуации, при которых может быть принято решение о проведении работ по усилению ЖБК. Подобное решение может быть принято по иным показаниям и зависит от конкретной проблемы и арсенала средств по ее решению.

Чтобы вынести вердикт о целесообразности и необходимости проведения тех или иных мероприятий, в обязательном порядке производится обследование. Это обследование должно определить фактические характеристики материалов подлежащих усилению деталей или узлов, пределы их прочности и ожидаемые или существующие нагрузки.

Обследование производят опытные инженеры с применением сложной аппаратуры.

На основании обследования производят расчеты и разрабатывают рабочие чертежи узлов усиления конструкций с учетом проектных и фактических нагрузок, схем загружения, эффекта от применения технологий усиления и их вклад в повышение общей надежности здания. Также рассчитывают затраты и экономический эффект с учетом остановки предприятий на время ремонта и реконструкции.

Расчет усиления железобетонных колонн, перекрытий, стен, фундаментов и прочих систем зданий – это сложная и ответственная работа, которая под силу только опытным специалистам высокого уровня. Чаще всего такую задачу выполняют целые отделы или проектные организации.

Способы усиления

Усиление фундаментов монолитными железобетонными обоймами позволяет продлить срок эксплуатации зданий и сооружений.

Способов усиления ЖБК существует множество, мы рассмотрим лишь основные.

В тех или иных ситуациях применяют такие методы повышения конструкционных качеств деталей, узлов и систем распределения нагрузок в зданиях:

1. Выполнение ремонтной штукатурки для восстановления целостности детали и сплошности ее поверхности, а также для защиты арматуры от коррозии и устранения различных поверхностных дефектов;
2. Выполнение инъекций бетонного раствора в трещины, полости, пустоты и прочие дефекты для ремонта и восстановления целостности тела детали;
3. Торкретирование ЖБИ бетоном с использованием специальных пушек, которые наносят на поверхность бетон с высокой скоростью, что позволяет ему уплотняться и набирать значительную прочность. Применяется отдельно и совместно с другими способами усиления;
4. Усиление железобетонных балок, колонн, стен и перекрытий путем сооружения специальных обойм и рубашек, которые используют внешнее армирование и бетонирование путем нагнетания раствора в опалубки, торкретирования и послойной бетонировки с вибрацией;
5. Усиление фундамента железобетонной обоймой, поясами, анкерными стяжками и прочими металлическими и железобетонными конструкциями;
6. Укрепление балок, ригелей, стоек, колонн, опор и свай композитными материалами, такими как углепластик, кевлар, карбоновое волокно и прочими подобными материалами;
7. Изменение характера сопряжений деталей с подвижных на жесткие;
8. Добавление разгружающих частей: укосин, распорок, консолей и прочих;
9. Разгрузка конструкций путем внесения новых узлов и элементов, изменение однопролетных перекрытий многопролетными, добавление новых опор и колонн, применение тяжей и преднапряженных арматур, стальных поясов и рубашек.

Так происходит торкретирование колонны для изготовления железобетонной рубашки.

Очевидно, что методы и связанные с ними работы настолько разнообразны, что конкретное описание их всех займет несколько томов. Однако есть и общая инструкция, а точнее набор рекомендаций, которые справедливы почти для всех мероприятий.

Укрепление фундамента обоймой из арматуры и бетона.

Они сводятся к общим правилам подготовки поверхностей и монтажа стальной арматуры и включают нанесение насечек на поверхность бетона, расшивку и очистку арматуры от коррозии (при этом используется резка железобетона алмазными кругами или обработка перфораторами), связку внешнего каркаса с внутренней арматурой или телом бетона. Обязательно выполняют чистку и увлажнение поверхности с помощью водометов и других приспособлений.

Упрочнение бетонной фермы композитной пластиной.

Также правила могут описывать связку стержней внешнего каркаса между собой, предварительный нагрев пластин для создания напряжения и прочие общеприменимые процедуры.

  Важно! Следует помнить, что универсальных инструкций и общего свода правил нет, так как они прописаны отдельно для каждого конкретного вида работ.

Вывод

С помощью усиления конструкций из железобетона можно добиться продления сроков эксплуатации зданий, устранить или предотвратить аварийную ситуацию, подготовить сооружение к перепланировке или надстройке. Данные мероприятия относятся к сложному типу работ и требуют серьезного подхода, убедиться в этом вы сможете благодаря видео в этой статье (узнайте здесь, как происходит застывание бетона).

masterabetona.ru

Усиление металлических конструкций композитными материалами

Библиографическое описание:

Бикбаева К. А., Савинкова К. С. Усиление металлических конструкций композитными материалами // Молодой ученый. — 2018. — №11. — С. 71-73. — URL https://moluch.ru/archive/197/48815/ (дата обращения: 02.08.2019).



Сегодня в современной строительной индустрии наблюдается постоянный рост применения металлоконструкций при возведении зданий различного назначения. Такие конструкции используются повсеместно: в качестве каркасов быстровозводимых сооружений, пролетных конструкций транспортных мостов, конструктивных элементов покрытий и перекрытий. Разнообразные эксплуатационные факторы — силовые и температурные воздействия, действия агрессивной окружающей среды, снижают несущую способность и сокращают жизненный цикл любой металлической конструкции. Помимо этого к причинам усиления конструкций из металла можно отнести:

– их повреждения от механических воздействий;

– прогибы, вмятины, искривления, истирания и др.;

– ошибки проектирования, монтажа и эксплуатации металлоконструкций;

– реконструкция, расширение, техническое перевооружение, вызывающие увеличение нагрузок на конструкции в действующих предприятиях.

К наиболее распространенным традиционным способам усиления металлоконструкций относятся: увеличение и наращивание сечений элементов, устройство дополнительных связей, ребер, диафрагм, распорок, усиление соединений элементов, установка дополнительных элементов в существующие конструкции. Принципиально новым способом усиления металлических конструкций является способ, основанный на использовании армированных фибрами полимерных материалов. Усиление композитами металлических конструкций, в отличие от железобетонных, получило наименьшее распространение. Внешнее армирование из фиброармированных пластиков в основном используется для усиления колонн, балок, стропильных и подстропильных ферм (элементов чаще всего нуждающихся в усилении) и других конструкций. Однако при проектировании усиления конструкций из металла с использованием этого материала необходимо учитывать остаточную несущую способность и жесткость элементов, подвергаемых усилению. Такое проектирование включает следующие этапы:

1. Выбор композитного материала

Для обеспечения требуемой прочности и долговечности усиливаемых конструкций необходимо учитывать модуль упругости материала вышеуказанных композитов, предел его прочности при растяжении, их формы и конфигурации.

2. Предварительная подготовка поверхности усиляемого элемента.

Процессы обработки поверхности оказывают большое влияние на надежность соединения фиброармированных пластиков с конструкцией, что в свою очередь существенно влияет на характеристики усиливаемой конструкции.

3. Предотвращение гальванической коррозии

Профилактикой появления гальванической коррозии является изолирование различных металлов друг от друга, нанесение между ними стойкого герметика или использование клея с хорошими изоляционными свойствами.

4. Выбор клея и технологии приклеивания

При усилении производственного здания необходимо учитывать время отверждения клея, толщину слоя покрытия клеем и напряжение сдвига, вызванное циклической нагрузкой. Все эти факторы влияют на окончательную жесткость и прочность конструкции.

5. Контроль качества в процессе усиления.

Контролировать качество металлоконструкций позволяют частично разрушающие или неразрушающие испытания. В ходе контроля оценивают прочность композитных материалов против расслаивания. Для последующего проведения полу-разрушающих испытаний предварительно подготавливают специальные испытательные зоны (свидетели), усиленные фиброармированными пластиками, которые имеют аналогичную систему усиления и подвержены аналогичным воздействиям окружающей среды, что и фактически работающие системы усиления.

Применение композитов в качестве материалов усиления металлоконструкций имеет множество преимуществ:

– Высокая прочность (выше прочности стали)

– Высокая стойкость к коррозии

– Небольшие вес и толщина конструкций усиления

– Возможность усиления конструкций во время производственного процесса

– Экологичность

– Возможность применения на труднодоступных криволинейных поверхностях

– Высокая работоспособность при широком спектре температур и напряжений

Несомненно, следует отметить и недостатки использования фиброармированного пластика:

– Высокая стоимость

– Необходимость устранения гальванической коррозии

– Трудоемкий подбор материала

– Соблюдение точной технологии

Также необходимо учесть: относительно небольшой опыт применения в России, ограниченная нормативная документация для проектирования и расчетов.

Усиление композиционными материалами, как метод восстановления и увеличения несущей способности конструкций, успешно используется по всему миру в течение более двух десятилетий и является неоспоримым инновационным достижением в области строительных технологий. Однако отсутствие теоретических и экспериментальных исследований и, как следствие, нормативной базы является основной причиной относительно небольшого российского опыта применения композитов для усиления металлических конструкций. Тем не менее композиты нашли широкое применение в нашей стране в качестве материалов усиления железобетонных конструкций, что дает надежду что данный метод усиления обретет признание и повсеместное использование в реконструкции и металлических сооружений.

Литература:

1. Овчинников И. Г., Овчинников И. И., Чесноков Г. В., Покулаев К. В., Татиев Д. А. Усиление металлических конструкций фиброармированными пластиками. Часть 1 //Интернет-журнал «Науковедение». 2014. — Выпуск 3: май-июнь. С. 1–27
2. СО 34.21.673 Рекомендации по усилению стальных конструкций производствен-ных зданий и сооружений энергопредприятий. «Гипроэнергоремонт» 2010. С. 143
3. СТО 2236–002–2011. Стандарт организации. Система внешнего армирования из полимерных композитов FibARM для ремонта и усиления строительных конструкций. Общие требования. Технология устройства. ЗАО «Препрег-СКМ» М. 2011. С. 16

Основные термины (генерируются автоматически): конструкция, гальваническая коррозия, усиление.

moluch.ru

Усиление железобетонных конструкций композитными материалами

ООО «ЦЭиПСК» (8-812-649-47-16, ИНН 7813380577) выполнит работы по усилению строительных конструкций: фундаментов, стен, перекрытий и несущих элементов кровли. Наши сметные расчеты имеют прозрачное ценообразование, на основании чего заказчик получает полную и ясную картину затрат на усиление конструкций здания или сооружения.



Усиление железобетонных конструкций композитными материалами



Среди композитных материалов можно выделить:

• армирующие элементы, обеспечивающие необходимые механические характеристики материала,
• матрицу (или связующее), обеспечивающую совместную работу армирующих элементов.

Усиление конструкций





В первую очередь целесообразно усиление:

• несущих конструкций,
• железобетонных конструкций,
• стен,
• перекрытий
• конструкций внешним армированием композитными материалами.

Усиление железобетонных конструкций



Преимущества метода:

• Сохраняется первоначальное сечение элемента конструкции;
• Усиление стен, несущих конструкций и перекрытий не влечет увеличение массы конструкций;
• Композитные материалы имеют высокую коррозионную стойкость;
• Простое применение, сжатые сроки при производстве работ;
• Возможно избежать возведения сложных подмостей, не требуется грузоподъемное оборудование;
• Отсутствуют размерные ограничения – длина холстов и ламинатов составляет не менее 50 метров.

Усиление конструкций композитными материалами

Особые свойства материала

Чтобы усиление конструкций углеволокном имело смысл, материал обязательно должен отвечать определенными требованиям:

• все волокна должны быть строго параллельными;
• для сохранения структуры необходимо использовать стеклянную сетку или эпоксидный биндер.

Добиться этого удается только при условии изготовления углеволокна в соответствии со строгой технологией. Высокое качество материала возможно, но только при соблюдении технологии производителем.

Если технологический процесс соблюден, углеволокно приобретает уникальные свойства. При своей легкости и минимальной толщине материал очень прочен. Усиление углеродным волокном позволяет существенно улучшить характеристики несущих конструкций уже готовых зданий. А если необходимо добиться повышения прочности несущих конструкций нового строящегося здания, то помогает обеспечить усиление углепластик.

Преимущества использования материалов

Ремонтные работы старых зданий, а также строительство новых при условии использования углеволоконных материалов, углепластика или фибробетонов возможно существенное сокращение расходов на работы, сокращение срока их выполнения.

К преимуществам использования этих материалов относится:

• отсутствие необходимости привлекать тяжеловесную технику для работ, так как материалы легкие;
• с применением технологии внешнего армирования время, за которое выполняется усиление бетона углеволокном, сокращается до 10 раз;
• конструкция приобретает способность выдерживать нагрузки, которые в 4 раза превышают допустимый уровень для других материалов;
• конструкция не становится тяжелее;
• материал не подвергается коррозийным изменениям;
• если при проектировании, а также предварительных строительных работах, были допущены ошибки, их вполне можно исправить;
• новые материалы прослужат не менее 75 лет.

Усиление углеволокном проводится быстро и является очень эффективной технологией. При повреждении несущих конструкций усиление углепластиком или углеволокном незаменимо, так как оно помогает существенно уменьшит последствия повреждений, не только вернуть несущие способности конструкции, но и повысить их. В дальнейшем железобетон будет защищен от влияния влаги и возникновения коррозии арматуры. А также от большинства возможных механических повреждений.



Заказать проектирование усилений строительных конструкций и монтажные работы

Для обсуждения сроков, стоимости и других условий проектирования усиления конструкций позвоните нашим специалистам: ООО «ЦЭиПСК» (8-812-649-47-16), либо напишите нам на почту [email protected]

xn--h1aeoiw6b.xn--p1ai
