Усиление металлических колонн: способы и виды

Колонна представляет собой вертикальный элемент при возведении любого сооружения. Данная часть конструкции выполняет роль скелета, к которому примыкают перегородки, различные утеплители и другие материалы при строительстве. Она, как опора распределяет вес сооружения по всей поверхности фундамента.

Для быстрого возведения здания, чаще используют металлические колонны. Они применяются в строительстве:

• жилых одноэтажных и многоэтажных домов;
• административных зданий;
• промышленных объектов;
• мостов, дорог;
• для создания необходимых архитектурных или дизайнерских решений.

Кроме этого, их используют как опору для оборудования, подкрановых путей.

Виды колонн:

• основные, к которым прикрепляют скрепляющие части каркаса, имеют большие сечения;
• вспомогательные присоединяют по необходимости.

Составные части

Независимо от вида имеют составные элементы, которые имеют свою функцию.

• Оголовок, находится наверху сооружения. Вся внешняя нагрузка проходит через эту часть на стержень и далее на базу. При проектировании учитывается крепление, обеспечение соответствующей опоры, рассчитывается сечение, определяется длина рёбер жесткости, толщина листа опоры.
• Стержень — это серединная, несущая часть. При частых нагрузках делают большие сечения, для установления внутри по всей длине стержня, горизонтальные ребра для создания жёсткой опоры.
• Базой является основанием, за счёт которого сооружение соединяется с фундаментом. Через этот элемент идёт равномерное распределение давления на фундамент. Размеры базы зависят от размеров и толщины листа опоры, материалов из которых выполнен фундамент. Различают шарнирную и жёсткую базу.

Усиление колонн: способы укрепления конструкции, советы мастеров

Домашний уют 5 мая 2018
В ремонтно-строительных работах технические операции с колоннами выполняются довольно часто. Связано это с большими нагрузками, которые ложатся на данный конструкционный элемент, изнашивая его структуру. Наиболее распространенной ремонтно-восстановительной операцией этого типа можно назвать усиление колонн, для которого используется широкий спектр методов.

В каких случаях требуется усиление ствола колонны?

Потребность в дополнительном укреплении строительных конструкций обычно возникает после образования дефектов. Колонна в основном применяется как несущий архитектурно-строительный элемент, поэтому для нее характерны разного рода повреждения. Наиболее часто встречаются следующие проблемы:

• Трещины. Самая распространенная разновидность повреждений колонной конструкции, которая может иметь разные формы и проявления. Что касается причин, то деформационные трещины могут возникать в результате усадки здания, повышения нагрузок, коррозии арматуры в стволе, уменьшения прочности бетона и т. д.
• Сколы. Не менее опасный дефект, образование которого может быть связано с механическими или огневыми воздействиями на конструкцию, а также с утратой изначальных свойств металлических несущих стержней.
• Отслоения. Такого рода повреждения также возникают из-за огневых воздействий, коррозии арматуры и давления новообразований – ледяной корки или щелочей.
• Шелушение. Как правило, является следствием контакта с агрессивными средами. Циклические процессы увлажнения/высыхания или замораживания/оттаивания обычно приводят к полному разрушению конструкции.

Факторы деформации структуры могут оказывать влияние на выбор тактики ремонтно-восстановительных мероприятий. Но чаще всего технологии усиления колонн подбираются на основе физико-эксплуатационных качеств и параметров ствола. Перед тем как приступить к обзору конкретных методов решения поставленной задачи, стоит ознакомиться с универсальными правилами организации работ.

Общие советы специалистов по ходу работ

В усиливающих технических операциях, которые выполняются применительно к несущим сооружениям и конструкциям, часто задействуются различные опоры, накладки и угловые элементы поддержки. Используя подобные приспособления, важно учитывать два правила:

• Количество уровней или пластов укрепляющего бандажа не должно быть меньше трех. Поперечная обвязка и вовсе накладывается в четыре слоя.
• Выдерживается нахлест порядка 20-30 см. Стыковые соединения, как правило, исключаются.

Если планируется использовать способы усиления колонн с обработкой поверхности ствола композитными средствами и полимерами, то изначально должны быть учтены следующие условия:

• Влажность бетона должна составлять не менее 4%. Данный коэффициент проверяется влагомером.
• Конденсат должен быть удален с поверхности колонны.
• Перед непосредственной укладкой полимера на ствол наносится слой эпоксидной смолы.
• Температура конструкции должна варьироваться в диапазоне +10…+45 °С. Это нормальный режим для работы с полимерными составами.

Независимо от применяемого способа усиления ствола колонны, следует произвести зачистку и обеспылевание поверхности. Она должна быть избавлена от загрязнений, жировых пятен, и цементного молочка. Подобные задачи решаются шлифовальным инструментом – ручным или машинным в зависимости от площади.

Технология усиления обоймой

Использование комбинированной обоймы для укрепления стволов колонн позволяет обеспечить стойкость конструкции, как перед динамическими, так и перед статическими нагрузками. Стандартным вариантом исполнения данного метода считается усиление колонн металлической обоймой, но специалисты рекомендуют изначально просчитывать дополнение каркаса железобетонными вставками с замкнутыми стальными хомутами.

Перед выполнением монтажных операций следует выполнить насечки в структуре ствола глубиной до 5 мм. Поверхность колонны также очищается от инородных частиц и защищается от коррозии.

Основу каркаса обоймы составит конструкция из поперечных планок и продольных металлических уголков. Продольные компоненты усаживаются на цементно-песчаный раствор и зажимаются струбцинами.

Далее по всей длине ствола к уголкам необходимо приварить точечной сваркой поперечные планки, выдерживая шаг порядка 50-60 см.

К преимуществам усиления колонн стальными обоймами можно отнести скорость монтажа и конструкционную гибкость схемы крепления.

Сразу после завершения установки каркаса ствол будет готов к принятию расчетных нагрузок, а в дальнейшем при необходимости каркас можно будет модифицировать, внося дополнительные элементы крепежа.

Но основную задачу укрепления обойма сможет выполнить только при условии плотного прилегания стяжек и планок с уголками к поверхности колонны. Качество же фиксации определяется гладкостью ствола и его геометрией.

Технология наращивания сечения

Типовая конструкция строительной колонны состоит из двух структурных частей – бетона и армирующих элементов. Если усиление колонн обоймами ориентируется на повышение жесткости несущего металлического скелета ствола наружным способом, то наращивание сечения ставит целью расширение площади несущей поверхности. Увеличивается основная бетонная масса, которая делает конструкцию стабильнее и долговечнее.

Данный метод используется в тех случаях, когда в принципе допускается возможность наращивания технической зоны в месте эксплуатации колонны. Оптимальным способом может стать одностороннее наращивание сечения – по ширине, длине или глубине конструкции.

С технологической точки зрения, главная задача мастера будет заключаться в обеспечении достаточно прочной связи нового бетонного слоя со старым. Для этого используются методы усиления колонн металлическими обоймами.

Но каркас в данном случае выполняет не функцию самостоятельного несущего элемента, а выступает в качестве вспомогательной армирующей обрешетки, которая и позволит связать два бетонных уровня. Монтируется та же продольная арматура с насечками и уголками.

В идеале по возможности ее следует приваривать к основной арматуре в стволе металлическими коротышками. Затем выполняется непосредственное наращивание кладкой бетонного раствора.

Тип сечения

• Постоянное сечение. Имеет вид единого стержня, применяется в постройках, не имеющих каркас, складских помещениях и ангарах. Используют на промышленных цехах, с мостовыми кранами, выдерживающими 10-20 тонн;

• Ступенчатое сечение. Применяют для установок весом выше 20 тонн в результате дополнительного сечения конструкция приобретает жесткость. Такая конструкция имеет подкрановую и основную несущие ответвления.

• Составное сечение применяется довольно редко. В основном используется для невысоких кранов, строительство кранов в несколько уровней, реставрация зданий.

При расчете нужно определить общую величину нагрузки, в соответствии с этим учесть количество и размер опор, увеличения несущей способности для предотвращения появления трещин, глубину заложения. Все эти моменты зависят от вида здания, грунта. Данный расчет должен производиться с таким учетом, чтоб нагрузка равномерна распределялась на фундамент. Если возникают проблемы с этим, то необходимо укрепить песком или гравием место постройки. После чего зная вес будущего здания, площадь основания, рассчитываю нагрузку на опору.

Железобетонные каркасы

Колонны обычно усиливают стальными обоймами (рис. 1, а) или железобетонными обоймами (рис. 1, б). Каменную кладку иногда усиливают также и армированными штукатурными обоймами.

Железобетонные колонны крайних рядов (у которых 4-стороннее нара-щивание не всегда возможно осуществить) вместо обойм усиливают рубашками, а колонны, работающие на внецентренное сжатие с большими эксцентриситетами, усиливают также односторонним или двусторонним наращиванием, подобно изгибаемым элементам.

Рис.1. Усиление колонн: а — металлическая обойма, б — железобетонная обойма.

Обоймы выполняют двойную функцию:

1. сдерживают поперечные деформации усиливаемого элемента, т. е. повышают его прочность на сжатие за счет объемного напряжения,
2. и воспринимают часть вертикальной нагрузки, т. е. частично разгружают усиливаемый элемент.

Примечание!!! Функцию сдерживания поперечных деформаций выполняют планки стальных обойм и поперечная арматура (хомуты) железобетонных обойм, функцию восприятия вертикальной нагрузки – соответственно вертикальные уголки и бетон с продольной (вертикальной) арматурой.

Степень объемного напряжения можно повысить, если в планках создать предварительное напряжение (натяжными гайками, электронагревом, попарным стягиванием). Предварительным напряжением можно также повысить и степень включения в работу вертикальных уголков стальных обойм.

Одним из самых простых способов такого преднапряжения является установка заранее перегнутых уголков с последующим их выпрямлением за счет горизонтального стягивания (рис. 2).

После выпрямления уголки превращаются в распорки и в них возникает сжимающее усилие , на величину которого происходит разгружение колонны.

Здесь 0,9 – коэффициент условий работы, учитывающий потери напряжений от обмятия, Аsc – суммарная площадь поперечного сечения уголков, i = tgα.

Приведенная формула справедлива, разумеется, только при наличии надежных упоров в торцах уголков с самого начала их стягивания. Подобным способом эффективно усиливать колонны, работающие как с малыми (а), так и с большими (б) эксцентриситетами.

При усилении колонн многоэтажных зданий следует помнить о том, что нижние реакции распорок на промежуточных этажах создают дополнительные нагрузки на нижележащие перекрытия, поэтому усиление нужно выполнять, начиная с самых нижних колонн.

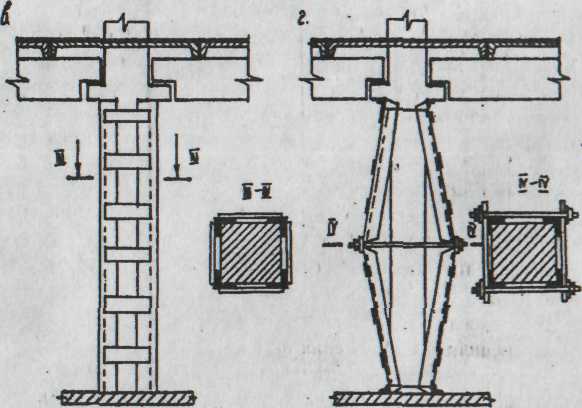

Рис.2. Усиление колонны предварительно напряженной подпоркой.

При усилении стальными обоймами последние рассматривают как самостоятельные конструкции, в которых несущими элементами являются вертикальные уголки, а планки играют ту же роль, что и планки стальных решетчатых колонн.

Иными словами, положительным влиянием планок на поперечные деформации бетона усиливаемой колонны пренебрегают.

Наибольший эффект усиления достигается при использовании преднапряженных обойм-распорок, которые можно использовать без разгружения колонн. Проектируя их, следует, однако, помнить о том, чтобы усилие Nsp не продавило опорные поверхности перекрытий (покрытия) и не оторвало от колонны сами перекрытия (покрытие), и о том, что стадия монтажа (стягивания вертикальных уголков) является наиболее невыгодной в работе распорок, так как уголки еще не соединены планками и их гибкость велика.

При отсутствии преднапряжения стальные обоймы имеет смысл применять только при условии частичного или полного разгружения колонн (что далеко не всегда возможно осуществить) и при условии плотной подклинки зазоров между концами уголков и опорными поверхностями.

Тогда при действии дополнительной нагрузки уголки следует рассчитывать на основе равенства их продольных деформаций с деформациями железобетонной колонны (точнее всего – совмещая диаграммы сжатия стали и бетона данного класса).

Понятно, что чем меньше нагрузки снято с колонны, тем меньше напряжения в уголках обоймы, тем менее эффективно работает обойма.

При усилении железобетонными обоймами поперечное сечение, если пользоваться рекомендациями справочников (весьма спорными), можно рассчитывать как монолитное с соответствующими коэффициентами условий работы бетона и арматуры наращённой части и с поправками на разные классы бетона старой и новой частей сечения.

Передавать нагрузку на элемент усиления удобнее всего через горизонтальные (упорные) уголки, которые через тонкий выравнивающий слой раствора следует плотно прижать к опорным поверхностям соответствующих конструкций – балок, перемычек, фундаментов и т. п., а затем приварить к вертикальным уголкам (рис. 3).

Рис.3. Схема передачи нагрузки на усиляющий элемент.

Однако возможности передавать нагрузку на вертикальные уголки существенно ограничены, о чем всегда следует помнить:

1. Во-первых, при усилении промежуточных колонн многоэтажных зданий нагрузка от уголков будет передаваться на нижележащие перекрытия. Для такой передачи должна быть уверенность в том, что эти перекрытия в состоянии воспринять дополнительную нагрузку.
2. Во-вторых, чтобы передать хотя бы часть нагрузки, необходимо эту часть с перекрытия (покрытия) предварительно снять.

Наконец, в многоэтажных зданиях, чтобы загрузить уголки обоймы нижнего этажа, мало разгрузить перекрытия всех этажей, нужно еще усилить обоймами все выше расположенные колонны, уголки которых будут передавать по цепочке нагрузку на нижнюю обойму.

Если обоймы на выше расположенных колоннах не установить, то на уголки нижней колонны будет передаваться только та часть нагрузки, которая была временно снята с перекрытия одного нижнего этажа.

В силу перечисленных причин использовать в полной мере несущую способность вертикальных уголков без их предварительного напряжения удается крайне редко. Если вертикальные уголки неплотно и неравномерно прижаты к поверхностям усиливаемого элемента, то последний имеет возможность беспрепятственно деформироваться в поперечном направлении до тех пор, пока не исчезнет зазор, – только тогда планки начнут вступать в работу.

При таком качестве исполнения (к сожалению, не редком) проку от усиления почти нет.

Поэтому при усилении стальными обоймами всегда необходимо предусматривать мероприятия, заставляющие планки немедленно включаться в работу.

Одним из них может быть прижатие уголков инвентарными струбцинами до начала приварки к ним планок, другим – предварительное напряжение планок электронагревом или натяжными гайками (в последнем случае планками являются круглые стержни с резьбой на одном конце).

При этом между поверхностями уголков и усиливаемой конструкции следует проложить выравнивающий слой раствора.

Данные требования особенно относятся к усилению каменных или бетонных простенков, образуемых в существующих стенах при устройстве в них новых проёмов.

При пробивке таких проемов перфораторами (отбойными молотками) образуются «рваные» края, зазоры между уголками и поверхностями простенков достигают нескольких сантиметров и стальная обойма, по существу, становится лишь декорацией.

На Заметку!!! Поэтому новые проемы в стенах следует не пробивать, а прорезать дисковой пилой.

Далее, при редком расположении планок разрушение усиливаемого элемента может произойти в промежутках между ними. Поэтому планки по высоте необходимо располагать с шагом не более 500 мм и не более наименьшего размера поперечного сечения усиливаемого элемента.

Рис.4. Схема стягивания поперечных планок стальной обоймы.

Наконец, с увеличением ширины простенков влияние планок, расположенных по коротким сторонам сечения, уменьшается. Поэтому, если ширина простенка превышает его толщину в два раза и более, то длинные планки необходимо стягивать попарно болтами, которые играют роль внутренних планок (рис. 4). Их пропускают через отверстия в кладке с шагом не более 0,75 м по высоте и не более двойной толщины простенка (но не более 1 м) по ширине.

Увеличение стойкости

Со временем колонны нуждаются в дополнительном монтаже, для увеличения их опорных способностей. При увеличении устойчивости конструкции необходимо учитывать условия постройки, состояние сооружения, причины по которым необходимо проводить данные мероприятия и экономическую составляющую. Методы увеличения стойкости:

• уменьшения расчетной длины;
• дополнение конструкцию стяжками;
• монтаж предварительно напряжённых распорок;
• укрепление при помощи бетона;
• повышение размера сечения.

При проведении данных работ для нескольких колонн лучше устанавливать добавочные связи, распорки, потому что это повысит устойчивость. Если мероприятия проводят для достаточно высоких сооружений, нужно перед этим сделать напряжённые оттяжки или шпренгельные стяжки.

Усиление колонн углеволокном, обоймами в Москве

Вертикальные строительные конструкции, колонны добавляют в архитектуру и дизайн эстетику. Но этим их значение и функции не ограничены. Давящее воздействие горизонтальных элементов оптимально перераспределяется и сильно снижается именно благодаря колоннам. Их можно заметить не только внутри здания. Из них получаются эффектные фасадные элементы. Эти вертикальные опоры применяются при возведении мостов, путей для подвесного транспорта. Часто колонные группы являются поддерживающими каркасными структурами. В одноэтажных строениях они выполняют функции несущих конструкций.

О услуге усиление колонн

• КТБ А Строй профессиональный подход
• Причины проблем которые решает усиление
• Инновационные стройматериалы углеволокно
• Обоймы железобетонные и стальные
• Принципы нашей работы

Материалы, формирующие вертикальные опоры, довольно разнообразны. Это может быть железобетон, металл, камень, кирпич, а также композиты. Физические параметры колонн, особенно несущих, тщательно просчитываются. Но время берет свое, и степень износа вертикальных опор возрастает.

Выполнять усиление железобетонных, а также любых других колонн следует своевременно. Затягивание приведет к возникновению дефектов и деформаций. Постепенно над всем зданием нависнет угроза обрушения. Чтобы избежать трагедии, успейте вовремя воспользоваться услугой компании «КТБ А-Строй» по усилению колонн, которую мы оказываем заказчикам в Москве и Московской области.

«КТБ А-Строй»: профессиональный подход

Работы мы выполняем по разным методикам. Независимо от конкретики, они все относятся к инновационным. При любом способе укрепления применяются только качественные стройматериалы, профильные инструменты и профессиональное оборудование. Бригады наших мастеров проводят восстанавливающие мероприятия быстро, заканчивают их четко в отведенный срок. Какими бы ни были выбранный метод и сложность работ, неизменно следующее:

Выбор методики усиления зависит от индивидуальных особенностей здания, выражающихся в нескольких факторах. Для этого сначала ваш объект осмотрит инженер. Цель инженерных изысканий – полная разработка проекта усиления, подборка материалов, определение типа и объемов работ, составление сметы. Проект утверждает методику и средства усиления. Бригады квалифицированных мастеров «КТБ А-Строй» прибудут на объект только после получения согласия заказчика.

Причины проблем, которые решает усиление

Некоторые характерные дефекты в ж/б колоннах проявляются, как последствия перераспределения или роста механических нагрузок. Это сколы, отклонения от вертикали, деформации элементов из стали. Например, хорошо известные трещины, помимо коррозии каркаса арматуры или утраты прочности бетоном, обязаны своим появлением усадке пристроек, возрастанию общей нагрузки на колонну. Огневое воздействие приводит к сколам, отслойке. Воздействие химически активных сред ведет к шелушениям. Щелочи могут вызвать уже упомянутую отслойку.

К утрате, пусть частичной, несущей способности подчас приводит «человеческий фактор». На стадии проектирования иногда допускаются ошибки в расчетах. При капитальном строительстве здания используются некачественные материалы или нарушаются строительные технологии. В сооружениях регионов с повышенным уровнем сейсмической опасности также часто возникают проблемы с состоянием колонн.

Инновационные стройматериалы: углеволокно

Полученное давно, но внедренное сравнительно недавно, углеволокно (вернее, стройматериалы из него) отлично показали себя в строительной области. При усилении колонн углеволокном останавливать производственный цикл не нужно. Не требуется специальная техника, сложное оборудование. К усиливаемым конструкциям крепятся полоски или жгуты из углеволокна. Точнее наклеиваются на поверхность с помощью прочно сцепляющего связующего. Чаще всего, это состав на основе эпоксидных смол.

Применение углеродных волокон выглядит предпочтительнее других методов для множества типов восстановительных работ. Усиление колонны – не исключение. Лидирующее положение композитного углеволокна закрепилось в силу ряда выдающихся свойств этого материала:

• небольшой удельный вес – легкие и сверхтонкие элементы углеродного волокна практически незаметны, не меняют геометрию колонных сооружений;
• высокая прочность к растягивающим усилиям, выраженная в одном выбранном направлении или сразу в нескольких, значительно превышающая прочность стали;
• материал прекрасно снимает усталостные нагрузки;
• устойчивость к изгибающим усилиям – материал не трескается под их воздействием;
• химическая инертность – никакого влияния на металл и другие материалы, углеродный пластик не вступает в реакции с различными активными веществами;
• безопасность – не просто отсутствие токсичности, а экологическая чистота инновационного углеволокна;
• простота монтажа, который не требует использования сварочных аппаратов или разборки старых структур и конструкций;
• стойкость всех углепластиков к коррозии.

Технология усиления вертикальных опор предполагает три основных способа. Возможно размещение горизонтальное, вертикальное (продольное), а также устройство сетки, сочетающее оба способа наложения.

Обоймы: железобетонные и стальные

Усиление колонны железобетонной обоймой эффективно задействуется, когда нельзя значительно сокращать свободное пространство. Метод широко применяется при реконструкции зданий. Обойма – это решетка, образованная продольно и поперечно расположенной арматуры и бетонным слоем. Ее рабочая толщина (от 6 до 12 миллиметров), а также число арматурных единиц, выбираются соответственно расчетам, приведенным в проекте.

Предварительно колонна подготавливается к ремонту. Это полная очистка от штукатурки и пыли. Железобетонная обойма на собирается заранее. Предусмотрены два этапа: сначала монтаж элементов, идущих вдоль колонны, потом приваривание поперечных (поддерживающих). В бетон погружаются именно продольные элементы, которые прижимаются струбцинами. Такие усиливающие элементы повышают прочность на сжатие. Они также воспринимают часть вертикальной нагрузки, чем разгружают всю конструкцию.

При усилении колонн стальными обоймами сечение колонны в поперечном срезе тоже увеличивается, но совсем незначительно. Здание вводится в эксплуатации быстрее, чем в предыдущем методе. Процедуры подготовки поверхности и монтажа продольных планок схожа с уже описанным способом. Только применяется не арматура, а уголки из стали. В этом методе идет предварительный разогрев элементов. Срабатывает то, что при остывании длина планок уменьшается. Возникает то дополнительное натяжение, которое необходимо для укрепления.

Метод применим к многим материалам. Если это железобетонным колонна, уголки стягивают хомутами. Крепежные элементы обеспечивают сильное прижатие к поверхности. В результате, из отверстий начинает выступать раствор. Это повышает эффективность усиления.

Принципы нашей работы

Чтобы начать сотрудничество с нами, позвоните нам или заполните форму обратной связи. Менеджеры «КТБ А-Строй» ответят на все вопросы, разработают подходящий план дальнейшего взаимодействия. Мы рассматриваем уже имеющиеся у вас проекты, готовы выполнить обследование и составить проект сами. Услуги оказываются согласно официальному договору с частными и корпоративными заказчиками.
