технология строительства и особенности УШП
Плитный фундамент — надёжная основа для здания, расположенного в регионе со сложными климатическими условиями. Разновидностью этого основания является шведская плита (УШП), которая включает в себя слой утепления. Именно это и делает плитную основу эффективной, обеспечивающей комфортные условия внутри здания.
Конструкция фундамента УШП
Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.
Строительство шведской плиты предполагает разработку схемы
Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.
Положительные и отрицательные черты
Плитное основание, созданное по типу шведской плиты, обладает всеми особенностями классического монолитного фундамента, но имеет и отличия. Главные свойства и преимущества шведской излированной плиты заключаются в следующем:
- равномерное распределение нагрузки на грунт, что отчасти обеспечивается слоем утеплителя;
- амортизация пучения почвы в результате морозов;
- теплоизоляция основной бетонной плиты фундамента;
- сочетание утеплённой отмостки и дренажа;
- фундамент подходит для любого типа почв;
- простая схема армирования без сложных чертежей.
Строительство шведского фундамента требует довольно большого объёма бетона, так как плита представляет собой монолитную конструкцию. В результате этого затраты на материалы довольно большие, что следует учитывать перед началом работ.
Шведская плита позволяет легко монтировать теплый пол на этапе строительства
При строительстве основания важно правильно рассчитать расположение коммуникаций, ведь после завершения монтажа невозможно переделать системы. Шведская плита подвержена риску пучения и неравномерной осадке на грунтах с малой несущей способностью. В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы.
Технология фундамента
Плитный фундамент имеет многослойную структуру, в которую входят несколько материалов. Каждый из компонентов выполняет определённую функцию. Особенное внимание при строительстве уделяется порядку чередования слоёв. От этого зависит качество, долговечность, прочность основания для здания.
Все слои укладывают в четкой последовательности
Монолитная конструкция удобна на разных почвах. При строительстве учитывают функции слоёв плиты, заключающиеся в следующем:
- геотекстиль защищает основные слои от влаги из почвы, разделяет грунт и песок;
- дренажные коммуникации обеспечивают отвод влаги от фундамента, предотвращая его повреждение;
- песок является не пучинистым грунтом и необходим для устойчивости конструкции;
- утеплитель обеспечивает теплоизоляцию здания со стороны пола;
- гидроизоляция предотвращает гниение, коррозию материалов и коммуникаций;
- ещё один слой утеплителя усиливает защиту конструкции;
- арматурная сетка необходима для хорошего сцепления бетона;
- бетонная плита — основа для создания пола в доме.
Каждый слой имеет параметры, которые соответствуют особенностям грунта, весу здания. При строительстве нужно использовать только качественные материалы, характеристики которых обеспечат долговечность сооружения.
Устройство основания
Как уже было сказано выше, устройство шведской плиты предполагает несколько слоёв материалов, каждый из которых выполняет определённые функции. Организация каждого слоя обладает некоторыми особенностями. Поэтому в процессе строительства учитывают следующие моменты:
- толщина гравийной или песчаной подложки определяется в зависимости от типа грунта, его несущей способности. Основной диапазон толщины составляет от 300 до 600 мм. Минимальное значение используют для наиболее плотных, твёрдых почв, а максимальная толщина оптимальна для пучинистых грунтов;
- верхний слой почвы убирают перед строительством плитного фундамента. Важно проверить горизонтальность и плоскость площадки с помощью строительного уровня и нивелира;
- плиты утеплителя равномерно укладывают по всей поверхности фундамента, но не нужно дополнительно их скреплять клеем или другим составом;
- заливку бетона обязательно выполняют за один раз. Поэтому нужно точно рассчитать требуемый объем смеси для плотного заполнения опалубки.
Строительство утеплённой шведской плиты предполагает точный расчёт параметров каждого слоя, толщины основной бетонной плиты. Котлован должен иметь большие размеры, чем периметр фундамента. Для этого нужно отступить от краёв разметки основания около 50–70 см с каждой стороны.
Котлован должен быть немного больше периметра фундамента
Правильное устройство УШП позволяет создать ровный тёплый пол в доме. Этот вариант фундамента оптимален для этой цели.
Строительство шведской плиты своими руками
Перед началом строительства лучше всего заказать на заводе бетонную смесь. Изготовить состав можно и своими руками, но при этом велик риск нарушения расчёта правильных пропорций. Для УШП оптимально подходит бетон класс В20-В25. А также заранее подготавливают трубы для коммуникаций, разрабатывают схему их расположения. По периметру фундамента часто прокладывают дренажные конструкции, обеспечивающие отвод влаги от основания здания.
Дренаж позволяет защитить здания от лишней влаги
Шведская плита отличается от простого монолитного варианта не только наличием утеплителя, но и тем, что на плиту легко монтировать финишное покрытие, тёплый пол. Благодаря этому снижаются затраты на итоговое обустройство дома, а также существенно меньше затраты энергоресурсов.
Видеорекомендации: УШП с финишным покрытием
Расчёт параметров УШП
Расчёт плитного основания отличается тем, что определение параметров каждого слоя может осуществляться последовательно по мере строительства. При этом учитывают уже фактические нагрузки, имеющиеся воздействия. Проектирование УШП для жилого дома лучше всего проводить в сотрудничестве с профессионалами, что позволяет избежать множества ошибок. Для этого используют также и особые компьютерные программы, которые рассчитывают индивидуальные характеристики УШП.
Слой утеплителя часто имеет толщину не более 100 мм
Особые требования предъявляются к следующим параметрам:
- железобетонная общая плита должна иметь толщину от 120 до 180 мм;
- рёбра жесткости, располагающиеся под несущими стенами здания, должны иметь размеры не менее 300х300 мм;
- рёбра жёсткости под внутренними стенами должны быть не менее 200х200 мм;
- общая толщина фундамента (без цокольного этажа) вместе с подушкой не превышает 600 мм;
- глубина заложения составляет от 0,4 м.
Для проведения самостоятельного расчёта толщины основной плиты можно изучить следующий пример. Строительство двухэтажного дома 6х9 м из газосиликатных блоков D-600, имеющего одну несущую перегородку, необходимы несущие стены толщиной 30 см. Высота будущего здания составляет 5,5 м, высота фронтона равна 1 м. Межэтажные перекрытия будут выполнены из монолитных железобетонных плит, а чердачное перекрытие монтируется по деревянным балкам. Кровлю предполагается покрыть черепицей.
Для расчета необходим проект будущего сооружения со всеми его размерами
Для проведения примера расчёта нужно определить тип грунта на участке строительства, например, глинистая почва. Оптимальное удельное давление на такую основу равно 0,25 кг/см². Далее рассчитываем общий вес строения:
суммарная площадь всех стен, включая наружные, фронтоны, несущие перегородки за вычетом площади проёмов окон и дверей равна примерно 182 м², а их масса 182×180=32760 кг. Площадь перекрытия монолитного типа между 1-м и 2-м этажом за вычетом лестничного проёма около 50 м². Масса его вместе с эксплуатационной нагрузкой 50×(500+210)=35500 кг. Площадь чердачного перекрытия 54 м², а масса вместе с эксплуатационной нагрузкой 54×(150+105)=13770 кг;
эксплуатационная нагрузка на первом этаже (перекрытия здесь нет, его роль играет сама фундаментная плита, но эксплуатационная нагрузка есть) равна около 54×210=11340 кг. Здесь правильнее использовать площадь по внутренним размерам помещений 1-го этажа, но пример просто немного упрощён. Площадь скатов крыши в нашем примере составляет 71 м². Масса её вместе со снеговой нагрузкой для средней полосы России составит 71×(30+100)=9230 кг. Путём суммирования вес дома составляет 102600 кг;
Исходя из проекта площадь фундаментной плиты равна 54 м². Делим вес дома на неё и получаем: 102600/54=1900 кг/м² или 0,19 кг/см². До оптимального удельного давления для суглинка нам не хватает: 0,25–0,19=0,06 кг/см². Умножаем эту цифру на площадь плиты (площадь переводим в см²): 0,06×54×10000=32400 кг. Такой должна быть подходящая масса фундамента для приведённых условий. Делим полученную массу на плотность железобетона: 32400/2500=12,96 м³. Это необходимый объём плиты. Оптимальную её толщину получаем разделив объём на площадь основы, т. е. 12,96/54=0,24 м или 24 см.
Более правильным, точным, эффективным будет, конечно же, профессиональный расчёт всех параметров плиты фундамента. Это необходимо для уменьшения риска деформации, а также долговечности, прочности шведской плиты.
Технология строительства
Перед созданием шведского фундамента обязательно удаляют плодородный слой почвы, толщина которого часто составляет около 30 см. В результате этого создаётся углубление, небольшой котлован для монолитного основания, которое не требует большого заглубления в грунт. Дно застилают геотекстилем, который защищает последующие слои от деформации.
Полотна геотекстиля равномерно расстилают по дну
Предварительно проводится разметка, в процессе которой отмечают колышками и верёвкой углы и стороны фундамента. После снятия плодородной почвы, создания небольшого углубления проводятся следующие действия:
- На геотекстиль нужно уложить песчано-гравийную подушку слоем около 15 см. Обязательной проводится увлажнение и трамбовка материала.
- Плиты экструдированного пенополистирола укладывают на выровненную основу из песка и гравия. Монтируется дренажная система из труб с отверстиями, элементы прокладывают в слое щебня. Расстояние от дренажа до основания фундамента должно быть около 1 м.
- Создают опалубку из плитных, а также бортовых элементов. Армирование конструкции проводится с помощью сеток, в которых пруты имеют диаметр 12 мм, а шаг между элементами составляет 100 или 200 мм. Шаг определяют в зависимости от нагрузки на основание. Для тяжёлых сооружений используют конструкции с меньшим шагом. При установке арматуры нужно приподнять её, чтобы обеспечить защитный слой бетона (70 мм). Для этого предназначены особые фиксаторы из пластика.
- После этапа армирования следует проложить трубы тёплого пола, подключаемые к узлу распределения. Далее выполняется единоразовая заливка всей поверхности бетоном, а также выравнивание поверхности фундамента. Время фиксации бетона составляет более 3 недель, а первые дни нужно слегка увлажнять фундамент для предотвращения растрескивания.
После того как плита будет окончательно зафиксирована можно продолжать строительные работы. По окончании возведения дома стоит по периметру здания проложить систему дренажа.
Видео: особенности заливки УШП
Вероятные проблемы
Утеплённая шведская плита представляет собой практичное и удобное основание для жилого дома. При строительстве важно учитывать правильную технологию возведения каждого слоя, в противном случае монолитная основа может повредить все здание.
Все этапы строительства требуют соблюдения технологии и точного расчета
Утеплителем для шведской плиты служит экструдированный пенополистирол. Материал не подвержен воздействию мышей и других грызунов, но часто в нём заводятся муравьи и иные насекомые. Поэтому требуется дополнительная защита в виде плит пенокерамики, металлической сетки или стеклобоя.
Особенно важным моментом является качество материалов для тёплого пола. Такие коммуникации прокладывают непосредственно в плите, а в случае поломки они неремонтопригодны. Протечки, засоры, трещины в трубах могут образоваться в результате высокой нагрузки на основание. Оптимальным решением будет отказ от обустройства встроенной системы тёплого пола и её монтаж на отдельной стадии строительства.
Встроенный теплый пол подвержен поломкам, но не пригоден к ремонту
Монолитность шведской плиты предполагает встроенные коммуникации: водопровод, водоотвод и др. После завершения строительства основания уже нет возможности изменить расположение ввода трубопроводов. Поэтому важно оценить все особенности шведской плиты перед началом строительства, провести проектирование и расчет параметров основы для жилого дома.
УШП является эффективным вариантом основания, которое обладает высокой теплоизоляционной защитой. Особенности эксплуатации, ремонта, возведения фундамента требуют обязательного внимания. Объективная оценка преимуществ и недостатков УШП позволяет определить необходимость её возведения.
kakpostroit.su
Минусы ушп (утепленная шведская плита) фундамента
В наше время, УШП фундамент пользуется нарастающей популярностью. Не стоит забывать, что перед тем, как выбирать данный тип фундамента, важно иметь полное представление о всех его плюсах и минусах. В этой статье мы постараемся полностью раскрыть все достоинства и недостатки УШП фундамента. Точнее сказать, речь пойдет по большей части о недостатках УШП фундамента.
Но, перед тем как перейти к разговору о минусах этого фундамента, давайте узнаем, что такое УШП фундамент?
Фундамент УШП – это тип фундамента дома, по большей части состоящий из монолита, который имеет малое заглубление. Понятное дело, что УШП – это аббревиатура, которая расшифровывается как утепленная шведская плита.
Минусы УШП фундамента
- УШП имеет значительно меньшую высоту, если сравнивать его с другими видами фундаментных оснований. А это понятное дело, влияет на качество будущего жилья. Безусловно, многие из людей, считают безопасность своей жизни одним из важнейших аспектов. Ведь, в конечном итоге, если возвести не качественный фундамент, то и строительство самого дома, будет такого же качества или же вовсе может не состояться.
- Все самые важные и нужные инженерные коммуникации находятся непосредственно внутри фундамента, а это значительно затрудняет доступ к ним. А в наше время, возможны самые различные ситуации, при которых, будет необходим срочный доступ к коммуникациям, и его отсутствие может повлечь за собой, самые не поправимые последствия, вплоть до необходимость разрушения основ фундамента.
- Для того, чтобы проводить монтажно-строительные работы, необходимо нанимать профессиональную бригаду строителей, что также, приводит к дополнительным финансовым затратам. В этом случае с экономить никак не получиться, как бы этого не хотелось, поскольку, некачественное возведения фундамента, скорее всего это приведет к постройке жилого помещения не благо приятного для проживания.
- Выбирая в качестве фундамента, УШП, стоит знать, что о постройке подвального помещения придется забыть. Все дело в том, что этот фундамент по техническим причинам делает абсолютно не возможным постройку «подвала». А ведь для людей, которые проживают в сельской местности, подвальное помещение – это по истине «стратегически важный объект», поскольку, там хранятся продуктовые запасы на зимнее время года. По этому, прежде чем выбирать УШП фундамент в сельской местности, нужно трижды подумать.
- Все мы любим красивые, большие, многоэтажные здания, так вот, если применять в качестве фундамента, УШП, то о возведении многоэтажных строений не может быть и речи. Техническая особенность УШП фундамента такова, что он никоем образом ни рассчитан на так сказать, «тяжелые здания», а может использоваться только для постройки одноэтажных или не больших, двух этажных строений.
Далее, давайте поговорим собственно о том, каков же состав у УШП фундамента?
Состав фундамента УШП
В состав УШП фундамента, входит:
- Подушка песчаная
- Грунт
- Трубы коммуникаций
- Щебень
- Пенополистирол, он же утеплитель
- Сетка армирующая
- Система «теплый пол», обогревательные элементы
- Бетон
Профессиональные строители и разработчики УШП, настоятельно рекомендуют возводить на фундаменте УШП одноэтажные или двух этажные малогабаритные дома. Дело все в том, что плиты этого фундамента не рассчитаны на чрезмерно большие нагрузки. Связано это с тем, что высота основания железобетонной плиты УШП, всего 100 миллиметров. Разумеется, что если это двух этажное строение, то первый этаж, утеплять не нужно.
Теперь, давайте немножко поговорим о плюсах, которые есть у УШП фундамента.
Плюсы УШП фундамента
Ранее, мы уже поговорили о минусах этого вида фундамента. Несмотря на некоторые недостатками, он обладает и рядом положительных особенностей.
- Возводить основание этого фундамента, можно на довольно большом количестве грунтов. Безусловно, существует ряд грунтов, на которых монтаж этого грунта не возможен, но и тут есть положительный момент. Если вы собрались строить дом с фундаментом УШП, но знаете, что на этом грунте, проводить его монтаж, ну ни как нельзя, обратитесь к специалисту и он вам подскажет, что делать. Решение есть. Для того, чтобы возводить фундамент, на тех грунтах, где этого делать нельзя, нужно просто, территорию под фундамент, засыпать средней зернистостью песка и разравнять.
- Этот утеплитель, обладает уникальными свойствами, которые предотвращают потерю тепла, а это позволяет с экономить значительную часть денежных средств, на отоплении жилого помещения.
- По большому счету, основания самого фундамента, уже является черновым полом, на который, можно без особых проблем, постелить абсолютно любое напольное покрытие.
- Для того, чтобы провести монтаж, фундамента УШП, не нужно применение тяжелой строительной техники, а подойдет и бригада до четырех человек, которая в течении двух недель проведет монтаж фундамента.
Обращая внимание на все о чем мы говорили, очень важно, как говориться, сто раз подумать перед выбором фундамента, а лучше всего обратиться к специалисту и вместе, учесть все за и против, того или иного вида фундамента.
- 0,0330 s
- ©2019 Все права защищены
superarch.ru
Как устроен УШП фундамент для каркасного дома
Строительство каркасного дома – это очень важный процесс, требующий особых знаний и опыта. Начало любого строительства — это сооружение фундамента, для возведения которого сегодня широко используют утепленную шведскую плитку (УШП). Она представляет собой комплексную систему, имеющую утепление и встроенные инженерные системы – теплый пол и электрика. УШП фундамент для каркасного дома – отличный вариант для тех мест, где почва слабонесущая или характерен высокий уровень грунтовых вод.
Преимущества УШП фундамента
Высокая популярность представленного материала обусловлена следующими его достоинствами:
- Интегрированный теплый пол и прочие коммуникации в фундаменте, в результате чего можно сэкономить время.
- При монтаже пола из плитки или ламината нет необходимости выполнять стяжку.Для шведской плиты уже характерна идеально ровная поверхность, на которой отсутствуют температурные швы.
- Толщина плиты фундамента принимает значение 20 см, благодаря чему можно сократить расходы на отопление.
- Материал предохраняет почву от промерзания и уменьшает вероятность пучения.
- Сооружение фундамента не предполагает использование тяжелой техники, которая может разрушить ландшафт.
- Шведскую плиту можно использовать при обустройстве фундамента для домов высотой в 1-2 этажа.
- В каркасном доме, построенном на шведской плите, никогда не будет возникать плесень и сырость.
- Быстрое возведение УШП.
готовая УШП
к содержанию ↑Недостатки УШП фундамента
Несмотря на больше количество плюсов, УШП фундамент для каркасного дома обладает следующими минусами:
- Высокая стоимость работ. Приходится принимать во внимание все тонкости технологии, задействовать в процесс качественные материалы.
- Возводить такой фундамент разрешается только на ровной местности, на перепадах высот потребуется выравнивание, а это уже дополнительные расходы.
- В доме, построенном на УШП фундаменте, отсутствует подвал.
- Трудный доступ к инженерным коммуникациям, вмонтированным в основание дома. При возникновении аварийной ситуации придется долбить полы.
Что собой представляет УШП фундамент?
При выборе такого типа фундамента для каркасного дома удается достичь максимально уютные и комфортные условия проживания. Такой тип основания предполагает наличие подушки из песка и щебня, с дренажем. Сверху этой подушки кладется утеплитель, а затее уже сама плита с трубами теплого пола и коммуникациями, усиленная арматурой.
Уникальная технология представленного материала предполагает использование специального теплоизоляционного слой под плитой и около фундамента. Этот слой отличает большой толщиной, благодаря чему можно снизить потери тепла до 65%.
Видео инструкция по строительству утепленной шведской плиты:
к содержанию ↑Процесс возведения УШП фундамента
Подготовительные мероприятия
Первым делом необходимо подготовить площадку под основание. Эти мероприятия включают в себя следующий план действий:
- Рытье котлована.
- Выравнивание площадки.
- Выкапывание углубления по периметру и внутри под внутренними стенами для ребер жесткости.
Укладка геотекстиля
Хотя шведская плита – это фундамент неглубокого заложения, важно минимизировать влияние грунтовых вод. Для этого необходимо руководствоваться следующим планом действий:
- Устроить дренаж и сделать песчаную подушку.
- Уложить на подготовленную под основание площадку гидроизоляционные материалы. Для этих целей подойдет обычный рубероид, укладка которого ведется в несколько слоев.
Возведение опалубки
Теперь целесообразно выполнить опалубку. Для этого нужно выполнить максимально прочную и надежную опалубку при помощи большого количества подпорок. При недостаточно прочной конструкции под действием тяжелого залитого бетона она разрушится.
Теперь нужно сделать проект всех коммуникаций, учитывая подключение к наружным сетям.
устройство утепленной шведской плиты
Утепление УШП фундамента
Как правильно утеплить фундаментную плитку? Здесь нужно руководствоваться следующим планом действий:
- По всей площади в опалубку уложить утеплитель. Утепление фундаментной плиты ведется со всех сторон. Для прокладки теплоизоляционного слоя применяют пенополистирол. Толщина слоя утеплителя должна составлять 20–30 см.
- Монтаж утеплителя должен вестись в два слоя, а между ними расположить гидроизоляционную пленку.
- Выполнить утепление отмостки.
Теплые полы в фундаменте УШП
Сэкономить на отоплении поможет еще система теплый пол, трубы которой будут вмонтированы в саму бетонную плиту основания. Укладка труб по периметру здания должна вестись более плотно, чем в центре.
Максимальное расстояние между трубами может составлять 25 см, а минимальное – 10 см. При соблюдении этого минимального допустимого расстояния и плотном монтаже труб можно получить их перерасход при не изменяющейся температуре пола. Закладка труб теплого пола должна вестись в 15 см от наружных стен.
Процесс армирования
Перед тем как выполнить бетонирование, необходимо в опалубку с уложенным утеплителем установить армирующий каркас, размеры ячеек которого 20х20 см. Он придаст бетонной плите дополнительную прочность. Процесс осуществляется по следующему плану:
- Укладывается в 2 слоя армированная сетка. Расстояние между слоями должны быть не менее 10 см.
- Арматура должна быть ребристая, так как гладкая имеет плохое сцепление с бетоном. Связка арматур – проволочная.
- В зависимости от почвы и нагрузки будущего здания осуществляется расчет ребер жесткости и армирования.
- Подбирается необходимое значение диаметра арматуры.
Человек показывает устройство свой утепленной плиты перед заливкой:
Заливка бетона
Перед тем как выполнить заливку бетону, необходимо проложить все коммуникации, которые включают в себя:
- монтаж труб для системы «теплый пол»;
- укладку канализационных и водопроводных труб;
- укладку газовых труб и кабелей.
Заливка плиты фундамента может выполняться только при использовании качественного бетона класса, не ниже В25.
Порядок действий следующий:
- Проверить на герметичность все вмонтированные трубы.
- Загнать в трубы под необходимым давлением воздух, чтобы под тяжестью бетона они не смялись, поставить заглушки.
- Для достижения результата монолит, необходимо заливать фундамент не по частям, а сразу огромным количеством. Для этих целее нужно использовать специальную строительную технику.
- Одновременно с заливкой выполнить уплотнение бетона виброоборудованием.
- Очень важно, чтобы высыхание бетонного слоя происходило равномерно. Для этого верхний слой нужно смочить водой с целью защиты от пересыхания.
- Накрыть бетонную фундаментную плиту, предохраняя ее от влияния атмосферных осадков.
- Готовую бетонную плиту отшлифовать, а готовую поверхность фундамента можно считать черновым полом для укладки отделочных материалов.
На этом работы по возведению УШП фундамента для каркасного дома окончены. После проведенных мероприятий вы получите прочную, надежную и долговечную конструкцию. Кроме этого, утепленная шведская плита – отличное решение для тех людей, кто хочет сэкономить на отоплении. Вся процедура по обустройству фундамента – несложная, хотя и требует определенного опыта и знаний.
karkasnik.su
Технология строительства фундамента утепленная шведская плита (УШП)
ЭНЕРГОСБЕРЕЖЕНИЕ ВАШЕГО БУДУЩЕГО ДОМА НАЧИНАЕТСЯ С ФУНДАМЕНТА!
Наша компания — Ваш компетентный партнер в строительстве УШП фундамента.
С представленной технологией Вы сможете сэкономить до 50% на отопительные издержки.
Вы хотите построить собственный дом? Из этой статьи Вы сможете понять, насколько эффективной по энергосбережению, может быть сегодня фундаментная плита.
Защита L-блоков от внешних воздействий — Цементно-волокнистые панели (часто называемые также фиброцементными) состоят из цемента (на 80-90%), армирующего волокна и минеральных заполнителей. Из наиболее подходящих материалов для изготовления защитного слоя можно выделить АЦЛ – асбесто-цементный лист, на который впоследствии можно сделать отделку(например приклеить плитку)
- 20 см. толщины утеплителя от грунта, дают коэффициент теплопроводности, U=0,17 Вт/м²К.
Это коэффициент теплопроводности, в сети существует множество калькуляторов теплопроводности, например — этот - В системе тёплых полов, бетон будет являться тепловым аккумулятором — ТА. Иными словами вы можете отказаться от использования в системе отопления дома дорогостоящих накопительных баков – тепловых аккумуляторов
- Бетонирование и финишная стяжка пола объединены в одну технологическую операцию, что сокращает сроки строительства
Уже несколько десятилетий ушп фундамент (утепленная шведская плита) строится в Скандинавии и европейских странах . Чтобы сопротивляться суровому северному климату, просто придумали положить пенополистирольный утеплитель на подготовленный грунт и отливать на нем бетонное основание.
Около 20 лет назад, УШП система была использована впервые в Германии. Экструдированный пенополистирол имеет более высокую плотность чем обычный пенопласт и гораздо прочнее и поэтому долговечнее. Более устойчив к химическим воздействиям на него грунта основания, достаточно защищен против мышей, грызунов и, например, муравьев.
Постепенно разрабатывались новые элементы теплоизоляции, которые обрамляют фундаментную плиту по периметру. На фотографии Вы видите такой элемент несъемной опалубки.
ПОСЛЕДОВАТЕЛЬНОСТЬ СТРОИТЕЛЬНОГО ПРОЦЕССА

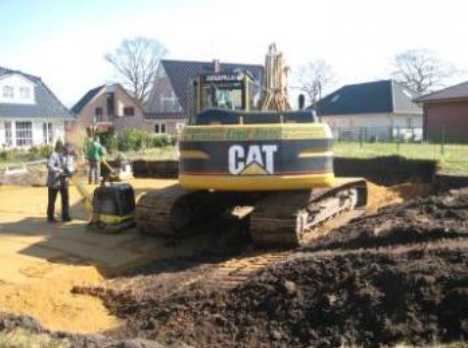

На размеченной площадке для строительства УШП снимается верхний (растительный) слой почвы до несущего грунта, поверхность выравнивается , затем котлован заполняется щебнем и песком. Песок засыпается послойно, с уплотнением при помощи виброплиты. Затем производится монтаж труб инженерных систем, устраивается контур заземления.
На подготовленную поверхность, раскладывают утеплитель, устанавливают ограничительные боковые элементы – L-блоки.
Плитный утеплитель ( в том числе и боковые элементы по периметру) создают непрерывный теплоизоляционный контур. Весь этот первый слой теплоизоляции укрывается сплошным ковром гидроизоляции, которая предохраняет против поднимающейся влаги из земли.
На гидроизоляционный ковёр укладывается второй слой утеплителя. Таким образом получается — 20 см. теплоизоляции ниже фундаментной плиты.

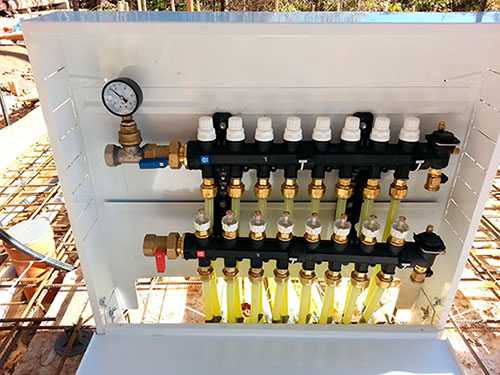

МОНТАЖ ТЕПЛОГО ПОЛА.
Согласно результатам статического расчета, арматурные каркасы укладываются по периметру и под капитальные стены. Затем, нагревательные трубы водяных теплых полов устраиваются для каждого помещения отдельным изолированным контуром. Таким образом каждое помещение позволяет отапливаться независимо. Теперь все готово для заливки бетона. С помощью бетононасоса бетон укладывается равномерно. Последующее финишное разглаживание поверхности плиты осуществляется при помощи специального инструмента – в народе именуемого «вертолет».
Энергосберегающий УШП фундамент может начинать застраиваться после фазы просушивания, уже примерно через неделю. Необходимое устройство цементно-песчаной стяжки, как при традиционном способе возведения фундаментной плиты, из процесса выпадает, что экономит при строительстве нежелательного выделения достаточного большого количества влаги (до 80% воды) и примерно 6 недель строительства.
Что даёт 20 см теплоизоляции под жилой площадью в УШП фундаменте:
- Тепло остается в доме
- Первый слой 10 см. теплоизоляции по всему периметру и сплошной гидроизоляционный ковёр препятствуют проникновению восходящей влажности.
- Следующие 10 см. теплоизоляции обеспечивают достаточной изоляцией от холода, проникающего из грунта.
- Тепло передается по трубам теплого пола раздельно по помещениям, что обеспечивает раздельную регулировку климатических зон.
- При достаточном утеплении стен и кровли дома, потребуется поддерживать температуру отопительных панелей около 28 градусов(температура циркулирующей жидкости примерно 30-32 градуса, в зависимости от типа финишного покрытия пола). Это дает дополнительное преимущество при использовании низкотемпературных источников тепла, таких как тепловые насосы, газовые конденсационные котлы.
Бетон аккумулирует тепло!
Используйте самую современную технику
С низким рабочим температурным режимом отопления, вы экономите мин. 30%
отопительных издержек по сравнению с отоплением, где, бетонный фундамент без теплоизоляции.
Система теплых полов нагревает только энергосберегающую бетонную плиту пола, и бетон аккумулирует тепло. При толщине теплоизоляции = 20 см. достигается коэффициент теплопроводности, U=0,17 Вт/м²К (тогда как обычный неутепленный бетонный фундамент имеет значение U=0,40 Вт/м²К).
Выводы: ключевые вещи — теплозоляция, отопление и бетон (никакой необходимости в устройстве дополнительного чистого пола нет).
Три составляющие, как одно целое – итак энергосберегающий УШП фундамент выходит не дороже чем строить по традиционным технологиям. Но зато в дальнейшем Вы экономите отопительные издержки и имеете на первом этаже большую площадь нагрева пола и не нуждаетесь в установке настенных радиаторов отопления в большинстве случаев.
Энергосберегающий фундамент УШП, так как экономия энергии начинается с фундамента!
НАША СИСТЕМА НАПОЛЬНОГО ОТОПЛЕНИЯ, ЭТО НЕ ТРАДИЦИОННОЕ ВОДЯНОЕ ОТОПЛЕНИЕ В ПОЛУ…
Кто впервые знакомится с нашей технологией энергосберегающего УШП фундамента , могут подумать, что мы создаем «всего лишь» изолированный фундамент с подогревом.
В этой статье мы хотели бы обсудить более подробно эти различия: мы не используем слово — «Теплый (утеплённый)» намеренно, и называем нашу систему отопления, как » система напольного отопления «.
Системы тёплых полов монтируются обычно на готовую бетонную плиту перекрытия со слоем теплоизоляции 30-50мм, а затем над ними устраивается цементно-песчаная стяжка. Таким образом, только верхняя часть непосредственно над самими трубами, цементно — песчаная стяжка нагревается. В нашей же системе, мы не устраиваем цементно — песчаная стяжку, и поэтому само здание остается сухим. Энергосберегающая бетонная плита с отопительным контуром, раздельным для каждого помещения, служит как аккумулятор тепла. Из-за чрезвычайно хорошей тепло изоляции от земли тепло не теряется (коэффициент теплопроводности возможен до U=0,12 Вт/м²К при толщине утеплителя 300мм).
Также есть различие в рабочей температуре теплоносителя: наша «система энергосберегающего УШП фундамента» достигает комфортной температуры во всем доме уже примерно при 30 ° теплоносителя. И в этом уже начинается экономия энергии: так как на отопление (независимо от того, обогреваетесь Вы газом, продуктами из нефти или применяете технологию теплового насоса) необходимо незначительное количество энергии для поддержания рабочей температуры теплоносителя. Ушли в прошлое те дни, когда высокая температура поверхности создавала некомфортную ситуацию для ваших ног. Нам нужно только несколько часов, чтобы полы с подогревом согрели ваш дом. В самое короткое время «система напольного отопления» позволяет достичь комфортных температур в доме.
Также можно укладывать паркет! Деревянные полы и подогрев пола хорошо сочетаются в нашей «системе напольного отопления» из-за низкой температуры теплоносителя.
Конвекция пыли при радиаторном отоплении уходит в прошлое, что позволяет свободно дышать, особенно аллергетикам. Скажите аллергии НЕТ!!!
Макет — рисунок «системы напольного отопления«.
Здесь Вы видите пример «системы напольного отопления». Раскладочное (монтажное) расстояние между трубами переменное и рассчитывается на основе теплового расчёта. Обычно возле внешних холодных стен шаг труб меньше, посредине комнат и ближе к центру дома, больше.
- Длина нагревательных труб зависит от гидравлического сопротивления, трубы непрерывны (без соединений в бетоне)
- Низкая температура нагреваемой поверхности: Паркет больше не проблема
- Эффективная теплоизоляция от земли, и бетонный пол с аккумуляцией тепла
- Применение различных видов отопления: газ, продукты из нефти, тепловой насос
- В каждом помещении можно независимо задать рабочую температуру теплоносителя
- Температура теплоносителя не превышает — 30 ° по цельсию
- Отсутствие конвекции пыли
- Отсутствие радиаторов отопления
- Отсутствие температурных швов в полу
- Отсутствие цементно-песчаной стяжки пола
schwedenplate.ru
Что такое фундамент УШП 2.0
С лета 2016 года мы отказались от ставшего популярным фундамента УШП (Утепленная шведская плита) и перешли на альтернативный фундамент: также со шведскими корнями, под названием Supergrund (Супергрунд). Ну, а для простоты стали его называть УШП 2.0, так как этот тип фундамента в какой-то степени развивает идеологию, заложенную в УШП.
Пришла пора более подробно рассказать про то, чем же УШП 2.0 Супергрунд отличается от классической УШП, в чем его достоинства и недостатки. В статье будут использованы также материалы шведского разработчика Supergrund.
Что такое Supergrund (Супергрунд) и его достоинства
Принципиальная схема Супергрунда для каркасного дома представлена ниже.
Схема Supergrund
В чем основная разница между УШП и Супергрундом? В том, что в Супергрунде несущая часть фундамента отделена от стяжки с теплым полом терморазрывом и, фактически, стяжка и несущий фундамент являются раздельными, независимыми элементами. То есть, Супергрунд – это незаглубленная лента с полами по грунту, но в более современном, энергоэффективном варианте. В какой-то степени это средний вариант между УШП и финским фундаментом. Какие преимущества дает это, казалось бы, незначительное, отличие?
Раздельное исполнение ленты и стяжки
Несущую роль выполняет ленточная часть. Этот момент может быть важен, во-первых, в межсезонье, так как вы меньше зависите от погоды. Например, поздней осенью возвести несущую ленту, затем поставить коробку и, уже уйдя под крышу, заниматься утеплением, коммуникациями, теплыми полами.
Вы можете заменить монолитную бетонную стяжку на любую другую, в том числе и на полусухую стяжку, которая дает очень высокое финишное качество поверхности, готовое под укладку 90% напольных покрытий.
В Супергрунде нет изломной нагрузки, возникающей на стыке стяжки и несущего ребра, как в УШП, а это и более простые расчеты фундамента (несущая часть рассчитывается как обычная лента) и возможность делать ленточный фундамент хоть под пятиэтажный монолитный дом.
Шведы считают, что за счет терморазрыва и разнесения несущей и не несущей части, Супергрунд является более надежным решением
Вы можете отдать производство ленты в одни руки, а коммуникации и стяжку в другие. То есть исполнители не обязательно должны иметь большой опыт как в земельно-бетонных, так и в инженерных работах.
Потенциальная ремонтопригодность: если возникнет такая необходимость, стяжку можно демонтировать. Да, это большие вложения и трудозатраты, но эта возможность есть, потому что несущие конструкции данная операция не затрагивает.
Высокие нагрузки и любые грунты
Под тяжелые дома возможно исполнение с опорной пяткой, возможно добавление свай на сложных просадочных грунтах
Добавление опорной бетонной пяты к Супергрунду позволяет значительно увеличить нагрузки на фундамент. Вариант с опорной пяткой позволяет легко ставить на такой фундамент и тяжелые дома: кирпич, несъемная монолитная опалубка и т.п.
На просадочных грунтах возможно добавление свай под несущую часть ленты, хотя этот вариант требует внимательного расчета.
Возможность возведения цоколя любой высоты
Вам ничего не мешает вначале залить ленту любой желаемой высоты, а затем выполнить обратную засыпку и стяжку с теплыми полами. Возведение высокого цоколя также может существенно облегчить задачу строительства энергоэффективного фундамента на участках с большим уклоном.
Лучшая энергоэффективность
Шведские термограммы сравнения УШП и Супергрунда
В шведской документации приведены термограммы, из которых следует, что энергоэффективность Супергрунда выше, чем традиционной УШП. Так как нет нужны отапливать системой теплого пола массивные несущие ребра, расположенные близко к улице.
Нет острой необходимости в отделке цоколя
В оригинальном Супергрунде, после укладки бетона, наружное ребро пенопласта демонтируется. И вы получаете бетонный цоколь, который при аккуратном исполнении можно даже не отделывать. В классической УШП – отделка наружного пенопласта необходима.
Супергрунд в Швеции с демонтированным наружным пенопластом
Еще один пример того, как выглядит Супергрунд после демонтажа наружного пенопласта
Вот так выглядит Супергрунд перед укладкой бетона. Это первый Супергрунд, сделанный командой Финского Домика летом 2016 года, с высотой цоколя 40 см. В настоящий момент мы имеем опыт возведения цоколя и 50, и 60 см от уровня грунта.
Стоимость, сравнимая с классической УШП
При равной с УШП высотой цоколя Супергрунд практически не отличается по стоимости от традиционной УШП. Ведь если вы посмотрите на схему в самом начале более внимательно, то поймете, что вся разница только в одном дополнительном ребре опалубки, что в общей стоимости занимает очень незначительный процент.
Недостатки УШП 2.0 Supergrund
Разумеется, УШП 2.0 не идеален и имеет свои недостатки. Но их не так много. К недостаткам я бы отнес следующие моменты.
Само слабое место Супергрунда, на мой взгляд – пенопласт под несущей частью фундамента. Дело в том, в отличие от УШП, где несущее ребро 450 мм, в самом простом Супергрунде с лентой шириной 200 мм, локальная нагрузка на пенопласт в основе, передаваемая несущими конструкциями – существенно выше. При использовании в основании ЭППС уровня “Технониколь УШП” максимальной нагрузкой на ленту шириной 200 мм будет величина порядка 2.4 тонн на погонный метр ленты. Поэтому Супергрунд более требователен к расчету нагрузок на погонный метр стен, чем УШП, где в 99% случаев эти проверки не выполняются вовсе.
Тем не менее, даже если вы не хотите или не можете сосчитать нагрузку, выйти из ситуации можно разными путями. Можно просто увеличить ширину ленты. При ширине ленты в 250 мм допустимая нагрузка уже 3 тонны, 300 мм – 3.6 тонны, а 350 мм – 4,2 тонны.
Если вам требуется еще больше, можно перейти на схему с опорной пяткой и “разогнать” нагрузку аж до 7.5 тонн на погонный метр при ширине пятки 600 мм.
Или пойти совсем радикально и по-русски, удалив пенопласт из основы. Но в этом случае я бы не рекомендовал удалять пенопласт с наружного ребра фундамента, чтобы исключить промерзание грунта под лентой через бетон.
Еще одним слабым местом можно назвать более сложную опалубку, хотя, если вы не планируете оставлять наружный пенопласт, то вместо наружного ребра можно использовать обычную деревянную опалубку.
Вот, пожалуй, и все основные недостатки, а остальное – только достоинства.
Сравнение: УШП, финский фундамент, Супергрунд
В завершение небольшая табличка, где рассмотрим эти три основных современных типа фундаментов по отличающимся факторам. За табличкой – список с комментариями по пунктам.
| Фактор | УШП | УФФ | Supergrund |
|---|---|---|---|
| высота цоколя | ограничена | не ограничена | не ограничена |
| строительство на участках с уклоном | ограничено | не ограничено | не ограничено |
| потенциальная ремонтопригодность | плохая | ремонт возможен | ремонт возможен |
| использование под тяжелые, в том числе кирпичные дома | ограничено | с оговорками | не ограничено |
| вариативность решений | невысокая | средняя | высокая |
| энергоэффективность | хорошая | очень высокая | высокая |
| необходимость декоративной отделки цоколя | высокая | средняя | средняя |
| возможность отдельного возведения несущих и не несущих конструкций | отсутствует | возможно | возможно |
| доступность компонентов | высокая | низкая | высокая |
| простота возведения | очень высокая | средняя | высокая |
| стоимость (между сравниваемыми вариантами) | низкая | высокая | средняя |
- Высота цоколя – тут все понятно, традиционная УШП явный аутсайдер, так как сделать цоколь выше 30-40 см становится проблематично. Для УФФ или Супергрунда этой проблемы нет.
- Строительство на участках с уклоном – аналогично, УШП аутс.айдер, так как придется или срезать склон, или мощно отсыпаться. Ленточная “суть” УШП 2.0 и УФФ приходит на помощь.
- Потенциальная ремонтопригодность – традиционный страх перед УШП: “а что мне делать, если что-то случится с теплым полом или другими коммуникациями”. Так как в традиционной УШП стяжка и несущие ребра представляют из себя единое целое, то возможен только локальный ремонт. В УФФ или Супергрунде вы можете раздолбать всю стяжку, не затронув несущие конструкции. Правда, бюджет этого мероприятия будет значителен :).
- Использование под тяжелые, в том числе кирпичные дома – опять же, из-за изломной нагрузки, расчет УШП под тяжелые дома (газобетон к ним не будем относить), задача очень нетривиальная. Опять же, традиционная УШП тут явный аутсайдер.
- Вариативность решений – УШП и УФФ довольно стандартны. Супергрунд в данном случае – конструктор для взрослых. Можно поиграть с высотой, шириной, типом стяжки, формой опалубки. Масса вариантов в зависимости от желаний и задач.
- Энергоэффективность – исходя из представленных выше термограмм, традиционная УШП проиграет УШП 2.0, за счет необходимости обогрева несущего ребра, но УФФ немного выиграет у УШП 2.0, так как в УФФ лента делается из керамзитобетонных блоков, имеющих более низкую теплопроводность, чем бетон.
- Необходимость декоративной отделки цоколя – в традиционной УШП снаружи может быть только пенопласт и его в обязательном порядке надо защитить от внешних факторов среды. Керамзитобетонные блоки УФФ или голый бетон классического Супергрунда можно оставить без отделки надолго, без особого эстетического ущерба. Так что традиционная УШП снова явный аутсайдер.
- Возможность отдельного возведения несущих и не несущих конструкций – и снова традиционная УШП в отстающих. Возжности разделить во времени возведение несущих конструкций и всего остального у нее нет.
- Доступность компонентов – а вот тут УФФ в полном проигрыше. Так как основная “фишка” УФФ – это лента из теплых блоков КББ, но найти их нужной плотности и качества изготовления, для безопасного использования в фундаментных работах, не такая простая задача даже в крупных городах.
- Простота возведения и стоимость – и снова тут УФФ является аутсайдером. А вот традиционная УШП – как раз в лидерах. Супергрунд будет занимать промежуточное положение, а простота или стоимость будут четко зависеть от высоты фундамента. При высоте, равной УШП – Супергрунд практически не отличается по трудозатратности и стоимости, но чем выше – тем больше отрыв от УШП и приближение к УФФ.
(Visited 28 519 times, 10 visits today)
xn--d1ahabdeeoeo2a7a.xn--p1ai
