От автора: здравствуйте, начинающие мастера! Строительный уровень — инструмент интересный: напоминает большую линейку, но иногда даже делений на нем нет. Поэтому зачастую у новичков возникает вопрос, как пользоваться строительным уровнем ради получения точного результата. Но прежде чем разобраться с этим, надо понять, для чего инструмент нужен и какие его виды существуют.

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

Что такое строительный уровень

Строительный уровень — незаменимый инструмент, помогающий чертить ровные линии при ремонте полов, стен и потолков, а также определять отклонения от заданной вертикали или горизонтали.  Он нужен для того, чтобы:

  • ровно поклеить обои;
  • ровно повесить полки и шкафы;
  • сделать ровную стену, на которой не перекосился бы кухонный гарнитур;
  • сделать ровный потолок и пол, на котором бы не каталось само по себе компьютерное кресло;
  • и много другое.

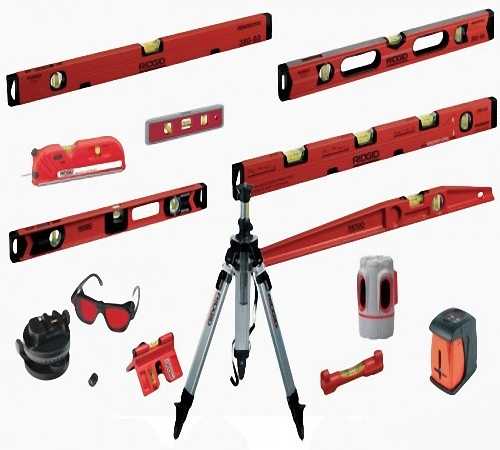

Существует несколько видов уровней: от самых простых до профессиональных.

Отвес

Отвес — самый простой способ нарисовать ровную вертикальную линию. Его можно легко сделать из подручных материалов, понадобится лишь нитка/веревка и что-нибудь тяжелое. Обычно отвес опускают с уровня потолка, затем дожидаются, пока он перестанет колебаться, фиксируют его и чертят линию.

Работа с таким оборудованием — одна из самых легких, по сравнению с использованием разных других строительных уровней. Оно пригодится при поклейке обоев, кладке стен или керамической плитки.

Водяной (жидкий) уровень

Еще одно название этого инструмента — гидроуровень. Представляет собой резиновую тонкую прозрачную трубку. Работает по принципу сообщающихся сосудов, то есть уровень воды на концах шланга будет одинаковым. Конечно, если прибор не перекручен.

Иногда на концах шланга есть колбы, но они только вредят работе, так как нарушают точность. Профессионалы чаще всего либо снимают их, либо сразу покупают вариант без колб. Этот инструмент используют только для горизонтальных замеров. Чаще всего им в самом начале ремонта отмеряется «ноль» или «горизонт», по которому идет ориентир для полов или потолков.

Правила использования

Для начала необходимо набрать в шланг воды, не доходя до концов около 10–15 сантиметров. Дальнейшая работа производится с напарником. Один человек становится у угла и ставит точку на желаемой высоте, затем подводит уровень воды в шланге под эту точку, поднимая и опуская прибор.

Напарник в этот момент встает в другой угол и ставит шланг приблизительно на этот же уровень. Первый человек в этот момент следит, когда вода «устаканится» и встанет ровно по метке. Когда это произойдет, напарник должен сделать пометку в своем угле, потом переходить на следующий. Далее отметки соединяются красящим шнуром или карандашом с рулеткой.

Пример работы можно увидеть на видео.

Особенности

Поскольку длина шланга иногда достигает 10 метров, то работа возможна только с напарником. Зато это дает возможность «начертить горизонт» даже на крупном строительном объекте.

Шланг требует аккуратного хранения без перекручивания и грубых сгибов. Не подойдет для работы зимой в неотапливаемых помещениях, поскольку вода может изменить свою плотность.

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

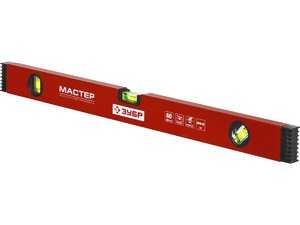

Пузырьковый уровень (ватерпас)

Самая распространенная модель строительного уровня, поскольку чаще всего позволяет работать и в вертикальном, и горизонтальном пространстве, не требует помощи напарника и стоит недорого. Используется при установке окон, дверей, монтировании лестниц, укладке напольного покрытия, креплении полок, раковин и так далее.

Пузырьковый уровень внешне напоминает большую линейку с ампулами, заполненными разукрашенной жидкостью. Корпус чаще всего сделан из алюминия. С одной стороны, это хорошо, поскольку с ватерпасом часто приходится работать на высоте, а алюминий — материал легкий. С другой стороны, при падении, особенно с этой большой высоты, инструмент легко повредить, и он уже не будет точным.

Ампул на ватерпасе обычно 2 или 3 штуки. Чаще всего они заполнены спиртом, иногда его подкрашивают флуоресцентной жидкостью для облегчения работы в темноте. Ампулы помогают определять вертикаль, горизонталь и угол в 45 градусов. Спирт не замерзает при отрицательных температурах, поэтому использование  инструмента возможно даже зимой.

Настройка

После покупки ватерпас необходимо проверить и при необходимости настроить. Также данная процедура показана после падения или повреждения инструмента.

Надо наполнить большую емкость водой, положить тонкий кусок пенопласта — так будет создана идеально ровная поверхность. Если ватерпас показывает с погрешностью, то есть пузырек не ровно в центре, нужно ампулу со спиртом покрутить вокруг своей оси, тем самым отрегулировав его.

Правила работы

Такой инструмент имеет рабочую поверхность, обычно она «задняя», абсолютно ровная, без разметок, иногда не окрашена. Если работать не с ней, возможны небольшие погрешности из-за выступающей поверхности передней стороны.

Ставить угол в стене боковой стороной неправильно, поскольку таким образом никаких объективных данных не получится, ведь идет измерение несуществующей поверхности. Максимум, что можно будет сказать — нет ли провалов или выпуклостей на стене под инструментом.

Чаще всего используется «пузырек», который находится в центре ватерпаса — он позволяет определять горизонталь — то есть плоскость, параллельную горизонту. Это пригодится при работе с полами, потолками, дверьми, окнами и так далее.

Перпендикулярный ему пузырек отвечает за вертикаль, то есть все, что расположено к полу под углом в 90 градусов: это откосы, двери, арки, столбы и прочее.

Предположим, надо повесить полку. Для этого берем ее в руки, сверху кладем уровень пузырьком вверх и подносим к предполагаемому месту. Дальше наблюдаем за пузырьком: если он отклонен влево, необходимо опустить левую сторону или приподнять правую. И наоборот. Далее делаем пометки карандашом и убираем инструмент.

Если необходимо проверить ровность стены, то необходимо приставить уровень рабочей поверхностью к стене вертикально с ампулой вверху. Если пузырек отклоняется от стены, значит, низ выпирает, необходимо добавить штукатурки сверху. И наоборот.

Работать с ватерпасом несложно, но требуется время и внимательность.

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

Лазерный уровень (нивелир)

Это сравнительно новый инструмент среди строительных уровней. Нивелир — прибор, который пучком лазера показывает горизонталь, вертикаль или угол. Он может посылать лазер на все четыре стены помещения или только на одну — все это зависит от самой модели.

Работа с ним выглядит легко, поскольку самостоятельно делать ничего не приходится, просто повторить карандашом или маркером линию, нарисованную лазером. Но большую роль играет установка инструмента на ровной поверхности — если он стоит под углом, то и линия будет расположена так же. Особенно это касается недорогих моделей.

В профессиональных лазерных уровнях есть механизм, который реагирует на неровность пола и все равно выдает четкую и ровную линию.

Как работать с нивелиром

Для начала необходимо проверить питание. Тут есть три варианта:

  • нивелир работает от сети — подключить;
  • от батареек — вставить;
  • от аккумулятора — зарядить.

Далее надо расчистить помещение от препятствий, так как преломление луча приведет к прерыванию линии. Стоит ознакомиться с инструкцией, чтобы узнать, на каком максимальном расстоянии можно располагать уровень: чем ближе, чем точнее.

После этого нужно выровнять прибор. Для этого на корпусе располагается обычный пузырьковый уровень. В дорогих моделях есть функция самовыравнивания, поэтому этот шаг можно пропустить.

Стоит убрать животных и детей, поскольку попадание луча лазера в глаза может их травмировать. Желательно защитить себя солнцезащитными очками. Затем можно включать нивелир и производить замеры.

Целевое назначение

Существует мнение, что нивелир необходим только профессионалам, но и при обычных работах он может пригодиться. Например, если есть необходимость ровно выложить плитку, то можно включить вертикальный и горизонтальный лучи и ориентироваться по ним. Или же при декорировании обоев бордюрами горизонтальный луч лазерного уровня сильно сэкономит время и силы.

Если надо повесить несколько полок ровно друг под другом, придет на помощь вертикальный луч лазера. Необходимо просто подвести его под начало первой полки, а дальше, при креплении следующих, просто на него ориентироваться.

Работа с уровнем — довольно серьезное занятие, которое требует большой внимательности. Но сложного в этом нет ничего: с оборудованием любого вида легко справится даже новичок.

seberemont.ru

Пузырьковый строительный уровень, устройство, выбор, как пользоваться


Пузырьковый строительный уровень очень часто используют в процессе строительства, ремонта квартир или домов. Строители называют его просто «уровень». Хотя на практике применяются и другие типы строительных уровней, такие как гидроуровень (трубки наполненная водой) и лазерный ‒ нивелир, пузырьковый строительный уровень завоевал популярность тем, что не требует особых навыков в обращении и приобретается за невысокую цену. Поэтому он вполне доступен для пользования при ремонте жилых помещений для владельцев, не имеющих профессиональных навыков.

Содержание

  • Устройство.
  • Выбор.
  • Как пользоваться.

Устройство

Пузырьковый строительный уровень имеет весьма простое устройство, однако, это не значить что функциональные качества его находятся на низком уровне. Главной деталью инструмента является корпус, который изготавливают из твердых материалов. Следующей не менее важной частью конструкции будет некоторое количество стеклянных ампул с жидкостью наполненных воздухом. В качестве жидкости чаще всего использую спирт. При нарушении герметичности ампул пробор приходит в полную негодность, теряя всякий смысл при эксплуатации.

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

Несмотря на простоту устройства, конструкция пузырькового уровня постоянно усовершенствуется. Например, есть разновидности где в колбах предусмотрена специальная линза для улучшения визуального контроля за воздушным пузырьком. Или, при применении флюоресцентных добавок в жидкость, работать с прибором можно при слабом освещении. Не последнее значение имеет материал, из которого изготовлен корпус, так это влияет на вес прибора, а так же на качество производимых измерений.


Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

В заключение следует добавить, что в уровне применяются колбы с горизонтальным расположением, вертикальным и с наклоном. Первые два расположения позволяют определять вертикальную и горизонтальную погрешности плоскостей. Колба с наклоном регулируется, что делает измерительный инструмент более универсальным.

Выбор

Для того чтобы правильно выбрать пузырьковый уровень, нужно четко определиться для какой цели и для каких задач он приобретается. Если вы собираетесь контролировать стены при отделочных работах, вам понадобится прибор большой длины.

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

А вот при монтаже полочек, развешивание картин и прочее ‒ достаточно будет уровня небольших размеров по длине. Универсальной можно считать длину 50‒60 см.

При покупке прибора нужно придерживаться следующих критериев:

  • Прежде всего тщательно осматриваются стеклянные колбы, которые должны быть целыми и плотно находится в основании (без шатания и прокручивания). И хотя существуют модели с возможностью регулировки колб, опытные строители предпочитают модели где эти колбы жестко закреплены в изделии.
  • Воздух в колбах должен быть четко виден.
  • Основание прибора, независимо из какого материала оно изготовлено (металла, дерева или пластика) должно быть прочным и устойчивым.
    После того, как был произведен визуальный анализ инструмента нужно проверить его функциональность. Для этого практически во всех специализированных магазинах есть стенд с идеально ровной поверхностью. При проверке горизонтальной колбы уровень разворачивают на 180º и кладут на ту же поверхность: пузырек в колбе должен находиться на том же самом месте.
  • Если же для проверки отсутствует ровная плоскость, сохраните чек покупки ‒ это поможет в будущем предъявить претензии к продавцу в случае обнаружения брака.

Как пользоваться

Для того чтобы более точно определить погрешность вертикальности или горизонтальности плоскостей нужно знать, как правильно прикладывать уровень к этим плоскостям. Прикладывают инструмент «рабочей плоскостью». Обычно эта плоскость не обработана, то есть не окрашена и не покрыта каким нибудь другим защитным покрытием. Основные две задачи, которые стоят перед пузырьковым строительным уровнем ‒ это контроль горизонтальных и вертикальных плоскостей.

Горизонтальные

Кладем уровень на проверяемую горизонтальную поверхность и смотрим, чтобы пузырек в колбе находился строго между двумя метками на стекле.

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

Отклонение даже в 0,1 мм может дать существенный перекос по всей длине контролируемой плоскости. Если пузырек отклонен в левую сторону, нужно добавить к плоскости с правой стороны. Если отклонение вправо, то с левой стороны.

Вертикальные

Вертикальные плоскости контролируются по аналогии с горизонтальными с той лишь разницей, что процесс регулируется колбой для вертикальных измерений. Если пузырек уходит от стены, значить нужно добавить штукатурки и наоборот.

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

А вообще, работа с пузырьковым уровнем ‒ дело весьма кропотливое. Поэтому нужно собрать всю свою волю и терпение для успешного завершения процесса.

remontzhilya.ru

8 советов, как выбрать строительный уровень: виды, точность, производители

Содержание статьи

Как правильно выбирать строительный уровень? Чтобы выполнить работу качественно, необходимо иметь хороший мерительный инструмент. На данный момент, существует множество видов уровней. Они различаются по виду, назначению, способу исполнения, фирме-производителю и, конечно же, цене. Для начала необходимо понимать, что такое строительный уровень.

Строительный уровень – это измерительный инструмент прямоугольной формы с вмонтированными в него прозрачными колбами, заполненными жидкостью. Уровни могут быть выполнены из пластика, дерева или металла. Служит данное приспособление для оценки отклонения от вертикальной или горизонтальной поверхности, иногда для измерения углов. Уровень изобрёл и использовал в 1666 году французский учёный, картограф и путешественник, некий Мельхиседеком Тевено. Колбочка, в которой «плавал» пузырёк с воздухом, была заполнена спиртом, а называли уровень в те времена – ватерпас. Сейчас, в строительных магазинах вам предложат не только привычный уровень прямоугольной формы, но и другие, не менее функциональные приборы. Рассмотрим каждый по порядку.

1.Пузырьковый строительный уровень

Это самый распространённый вид строительных уровней. Представляет собой очень простое, но достаточно функциональное приспособление.

Конструкция

Это каркас прямоугольной формы, чаще всего выполненный из алюминия и полый внутри, с прозрачной колбой посередине. Именно измерительная колба, иногда её называют «глазок», и является самой ответственной частью уровня. Колба заполнена жидкостью, чаще всего для этих целей используют технический спирт, так как он имеет меньшую плотность по сравнению с водой, и пузырёк воздуха, за счёт этого, чувствительнее реагирует на отклонения и быстрее перемещается внутри колбы.

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

Зачастую жидкость внутри колбы подкрашивают, а в современных уровнях в неё добавляют ещё и флуоресцентные частички, чтобы облегчить работу в тёмное время суток. На колбу наносят линии, перпендикулярные телу уровня, которые и служат допустимыми границами отклонения. То есть, глядя на колбу вы увидите две тонкие линии, пузырёк воздуха и опять две тонкие линии. Если пузырёк находится чётко посредине между линиями, то поверхность идеально ровная.

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

Важный момент – чем больше сам пузырёк и меньше места остается от него до линий по обеим сторонам, тем точнее будет прибор и меньше его погрешность. Кстати, есть уровни с возможностью настройки. Колба на таких уровнях прикреплена крепёжными элементами, что даёт возможность подстройки в любой момент. Самый распространённый вариант пузырькового уровня – это уровень с двумя колбами. Одна служит для контроля отклонения от вертикали (90 градусов), другая – от горизонтали (180 градусов). Располагаются они перпендикулярно друг другу на разных плоскостях. Если вы видите три колбочки, то последняя служит для измерения 45 градусов от горизонтальной плоскости или является поворотной, для измерения любого угла поверхности. Также существуют уровни с большим количеством колб, которые дублируют горизонтальные и вертикальные колбы, такие уровни используют для очень ответственных работ, так как они имеют более высокую точность измерения. Современные уровни дополнительно оборудованы различными полезными функциями:

  • Рёбра жесткости – очень важный элемент, наличие которого сделает корпус уровня более прочным и защитит от прогибов, что особенно важно при использовании уровней большой длины.
  • Разметка, выполненная на одной из поверхностей уровня, может применяться в качестве линейки, что даёт возможность отказаться от дополнительных инструментов и освободить руки.
  • Фрезерованная поверхность, зачастую расположенная на противоположной измерительной колбе стороне, предотвращает соскальзывание уровня с рабочей поверхности и облегчает усилие, которое необходимо прикладывать для удержания уровня одной рукой.
  • Ударная площадка необходима для регулировки контролируемой поверхности методом нанесения умеренных ударов молотком.
  • Паз для труб – очень удобная дополнительная функция, когда выполняются работы по разводке канализационных труб, которая предотвращает соскальзывание с радиусных поверхностей.
  • Магнитная сторона – на одном из концов уровня имеется магнит, что позволяет закрепить его на металлических поверхностях и производить монтаж со свободными руками.

Длина пузырьковых уровней начинается с 20 см и достигает 3-4 м, что делает их универсальными для любой области применения. Например, для простых ремонтных работ своими руками достаточно будет уровня длиной 30-40 см,  для укладки кафельной плитки стоит выбрать немного большую длину – 40 см-1 м. А если вы задумали делать стяжку, или заниматься отделкой стен, то здесь необходим уровень длиной от 2 метров.

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

Преимущества пузырькового уровня

  • Довольно высокая прочность конструкции, особенно при наличии рёбер жёсткости
  • Очень прост в эксплуатации, для его использования не требуется особых навыков
  • Подходит как для использования в домашних условиях, так и для более точных работ
  • Наличие различных размеров, что дает возможность выбрать инструмент, максимально удобный для вас и наиболее подходящим для конкретной задачи
  • Доступная цена

Недостатки

  • Если вы приобретете некачественный уровень сомнительного производства, то он очень быстро собьется
  • Пузырьковые уровни бояться падений и ударов
  • Если вы выбрали пузырьковый уровень с возможностью подстройки, то помните, что они сбиваются чаще, а для их настройки вам необходима будет ровная поверхность, которая не всегда оказывается под рукой.

2.Трубный уровень

Данный вид уровня имеет очень узкую область применения, используется для укладки газовых, водопроводных, канализационных труб или профилей и балок круглой формы.

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

Конструкция

Трубный уровень – это разновидность пузырькового строительного уровня. Он снабжен несколькими колбами с жидкостью, в каждой из которых плавает пузырёк воздуха, он же и определяет отклонение от необходимого направления. Отличительной чертой трубного уровня является V-образная форма корпуса и наличие магнитов.  Также трубные уровни могут иметь разъемный сменный хомут под диаметр трубы.

Преимущества трубного уровня

  • Благодаря особой конструкции, его легко можно закрепить на округлой поверхности, не боясь соскальзывания в самый неподходящий момент
  • Благодаря наличию магнитов трубный уровень легко можно установить на металлической трубе или опоре
  • Для удобства хранения могут складываться методом соединения секций
  • Малый вес

Недостатки

  • Небольшой размер (до 40 см)
  • Узкая область применения
  • Более высокая цена, по сравнению с пузырьковым
  • Показывает уклон одной, конкретной трубы, и не подходит для оценки общего уклона

3.Гидроуровень

Такой вид строительного уровня используют для нанесения точной горизонтальной разметки на удалённых друг от друга объектах. Его целесообразно использовать, если речь идет о монтаже потолка, нанесении разметки для уровня будущего пола, установке фундамента или любого другого строительного монтажа в одной плоскости.

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

Конструкция

Гидроуровень состоит из двух сосудов, с нанесённой на них шкалой в сантиметрах, соединённых между собой прозрачной, гибкой  трубкой. Обратите внимание, что для удобства использования, лучше выбирать уровни с колбами прямоугольной формы, чтобы они плотно прилегали к поверхности. А трубку лучше выбирать большего диаметра, чтобы жидкость быстрее её заполняла и быстрее перетекала по ней. Оптимальный диаметр 6-8 мм.

Перед работой уровень необходимо заполнить водой, чтобы она заняла примерно 2/3 объема сосудов. Следует избегать образования пузырьков воздуха внутри трубки. Не перегибайте трубку – вода должна свободно протекать по ней. После заполнения системы водой, совместите колбы друг с другом, уровень жидкости в них должен быть одинаковым, это значит, что уровень готов к использованию. Длина гидроуровней может быть от 5 до 25 м.

Преимущества гидроуровня

  • Низкая цена
  • Не требует особых навыков для эксплуатации
  • Охватывает большие площади
  • Не боится падений и ударов
  • Не требует калибровки

Недостатки

  • Для использования данного вида уровня необходимо два человека
  • Не совсем удобный способ заполнения жидкостью, при котором не всегда удаётся избежать появления пузырьков, а это значит, что попыток может быть несколько
  • Работа только в горизонтальной плоскости
  • Возможность использования только при плюсовых температурах

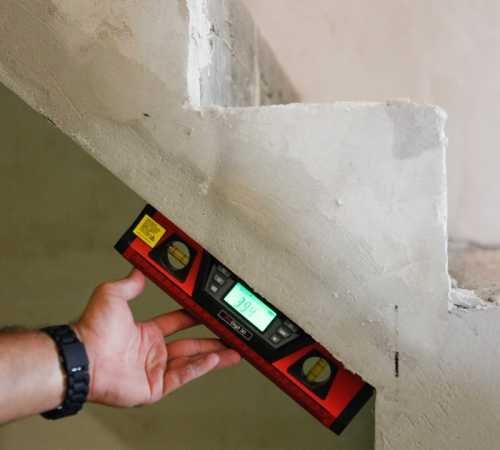

4.Электронный уровень

Такой вид уровней относится к профессиональным и позволяет выполнять работы повышенной точности.

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

Конструкция

Электронный уровень выглядит так же, как обычный пузырьковый, имеет несколько глазков для оценки отклонений от вертикальной или горизонтальной плоскости. Отличие заключается в наличии угломера и цифрового дисплея, на котором отображается величина отклонения. Возможно отображение в градусах, процентах или миллиметрах, на ваш выбор. Электронный уровень имеет возможность записи измеренных уклонов, а так же может сигнализировать с помощью звука, при достижении отметки 0º или 90º.

Преимущества электронного уровня

  • Высокая точность
  • Простота использования
  • Возможность запоминания измеренных уклонов
  • Наличие звукового сигнала

Недостатки

  • Необходимость периодической калибровки
  • Так же, как пузырьковый, требует бережного к себе отношения
  • Более высокая стоимость, по сравнению с предыдущими видами

5. Лазерный уровень (нивелир)

Относится к группе профессиональных измерительных приборов. Принцип работы заключается в построении  горизонтальных, вертикальных или наклонных плоскостей на расстоянии в несколько десятков метров от места нахождения. Это незаменимый прибор при нанесении разметки, выравнивании уровня стен или потолка, монтаже натяжных потолков или потолков из гипсокартона, при возведении стен или межкомнатных перегородок или при облицовке керамической плиткой.

Существует три основных вида лазерных уровней – точечный, линейный, ротационный. Из названия ясно, что они служат для построения точек, прямых или плоскостей. Некоторые лазерные уровни имеют возможность самовыравниваться в пределах 2÷4º.

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

Конструкция

Внутри корпуса установлен светодиод, который и производит световой поток для лазера. В линейном уровне свет проходит через перпендикулярные призмы и на выходе образуются две взаимно перпендикулярные прямые. В ротационном уровне свет фокусируется в точку в момент прохождения сквозь линзу, а прямая образуется за счет вращения источника света вокруг своей оси. Самовыравнивающиеся уровни оснащены маятником с медным наконечником-грузом, который замирает в магнитном поле, наведённом вихревыми потоками, тем самым позволяя уровню выравниваться. Обычный лазерный уровень имеет небольшой встроенный пузырьковый уровень, по которому необходимо выровнять его перед началом использования. Все довольно просто, но возможности применения лазерного уровня  действительно очень обширны.

Преимущества лазерного уровня

  • Простота эксплуатации
  • Существенная экономия времени, потраченного на разметку и прочие подготовительные работы
  • Высокая точность
  • Простота хранения и транспортировки
  • Возможность охватывать немалые площади

Недостатки

  • Основной недостаток лазерных уровней — это их стоимость, но поверьте, затраты полностью оправдают себя, когда вы оцените все преимущества и возможности работы с этим прибором.
  • Не всегда лазерные уровни продаются сразу в комплекте со штативом и кейсом для хранения, что несёт за собой дополнительные затраты на их приобретение.

6.Точность измерения

Самое важное, что необходимо знать при выполнении любых работ – это величина погрешности, которую могут давать строительные уровни.

  • Пузырьковый уровень имеет точность измерения 0.5-1 мм/м, чем длиннее уровень, тем меньше погрешность
  • Погрешность трубного уровня зависит от его длины, чем она меньше, тем больше отклонения
  • Гидроуровни длиной от 5 до 25 метров имеют погрешность 2-3 мм
  • Электрический уровень обладает достаточно высокой точностью, величина погрешности до 0.1º
  • Лазерные уровни очень точные, их погрешность составляет всего 0.1-1 мм/м в зависимости от класса прибораУровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

7. Каким производителям отдать предпочтение?

Вы можете экономить на чём угодно, но не вздумайте экономить на стоимости строительного уровня. Не важно, какому типу уровней вы отдадите своё предпочтение, и для каких целей вы будете его использовать – он должен обеспечивать заявленную точность. Этого можно добиться, приобретая продукцию только проверенных производителей. Согласно отзывам опытных пользователей и опросам людей, которые профессионально занимаются отделкой помещений и монтажом, можно выделить следующих производителей:

  • Stabila (Германия)

Специализируется на выпуске лазерных уровней,  ватерпасов и нивелиров, известных во всем мире. Продукция этой торговой марки поставляется во все промышленные страны. Все измерительные приборы данной торговой марки имеют надёжное качество сборки, высокое качество используемых материалов и высокую точность измерений. Именно поэтому Stabila имеет высокую популярность и высокую репутацию.

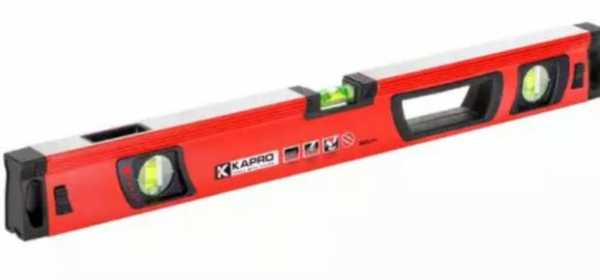

Один из передовых производителей уровней в мире. Уровни Kapro ценят за из высокую прочность, они являются единственными уровнями, чья точность измерения подтверждена сертификатом немецкой лаборатории VPA.

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

Специализируется в основном на выпуске лазерных уровней нивелиров. Измерительные приборы данного производителя отличаются высоким уровнем точности, качественной сборкой и высоким качеством материалов

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

8. На что обратить внимание при выборе?

Даже если вы послушали наш совет, и не собираетесь экономить на стоимости строительного уровня, при покупке следует провести внешний осмотр прибора и обратить внимание на мелочи, которые, на самом деле, скажут вам многое об исправности и точности выбранного вами уровня.

  • При выборе уровне с пузырьковыми элементами обязательно обратите внимание на его основной элемент – колбу. Внимательно осмотрите её поверхность, она должна быть прозрачной, не иметь потёртостей или других механических повреждений. Затем проверьте прочность её крепления. Она должна быть неподвижной и надёжно закреплённой в теле уровня, если, конечно, вы не выбрали уровень с возможностью ручной настройки, в таком случае колба будет съемной. Опытные пользователи советуют отдавать предпочтение уровням с жёсткой фиксацией колб, так как при падениях, или других механических повреждениях, они с большей вероятностью останутся целыми и не собьются. Обратите внимание и на полоски, которые нанесены на колбу, они должны быть ровными и чёткими. Лучше, если они будут нарисованы изнутри, так они не сотрутся при частом использовании. Пузырёк с воздухом так же должен быть чётким и не расслаиваться при первой же встряске, не покупайте уровни с маленьким пузырьком – их погрешность будет больше. Ещё один важный момент – материал исполнения уровня. Сейчас практически все строительные уровни выполнены из алюминия, он намного легче и практичнее дерева или пластика. Если вы приобретаете длинный уровень, то обязательным является наличие рёбер жесткости, так он будет более прочным и не будет прогибаться.
  • После визуального осмотра необходимо проверить уровень на чёткость показаний. Сделать это очень просто. В специализированных магазинах даже есть специальные поверхности для проверки. Если такой нет, просто используйте более-менее ровную, горизонтальную поверхность. Положите на неё выбранный уровень и отметьте, например маркером, положение пузырька воздуха, затем переверните уровень на 180º и положите на то же место. Пузырёк должен оказаться на месте вашей отметки. Пузырёк не обязательно должен быть в центре, ведь ваша поверхность не идеально ровная, он просто должен вернуться в то же положение. Если после поворота, пузырёк будет совсем в другом месте, от покупки такого уровня стоит отказаться.Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня
  • При покупке гидроуровня обращайте внимание на форму сосудов для жидкости, отдавайте предпочтение прямоугольным формам. Материал, из которого выполнены сосуды, должен быть хорошо просматриваемым, не иметь потёртостей, царапин, сколов. Шкала, нанесённая на сосуды, должна быть чёткой, разборчивой, и главное – одинаковой на обеих ёмкостях. Не забудьте посмотреть и на шланг – он должен быть мягким, гибким, способным быстро приобретать необходимые изгибы и при этом не заламываться. Не приобретайте уровень со слишком узким шлангом, иначе жидкость будет долго перетекать по нему.
  • Приобретая лазерный уровень, отдавайте предпочтение только известным производителям, не соблазняйтесь на более низкую цену, иначе ваш прибор может быстро выйти из строя, а вам придётся платить дважды, приобретая ещё один. Если вы собираетесь использовать его часто, или строительство и ремонт и вовсе ваш способ заработка, обратите внимание на количество доступных функций. Самые востребованные – это горизонтальная, вертикальная прямая, отвес и крест. Это минимальный набор для профессионального уровня, как правило, их намного больше. Хорошо, если в комплекте с уровнем будет кейс для хранения и телескопическая тренога. Кейс должен быть прочным или противоударным, внутри иметь мягкое защитное покрытие и специальные выемки для элементов хранения, которые должны плотно ложиться в них и не выпадать при поворотах кейса. Телескопическая тренога должна быть жёсткой, прочной и устойчивой. Лучше, если она будет иметь как можно меньше пластмассовых элементов.

Следуя таким простым правилам, выбранный вами уровень, прослужит вам очень долго и станет незаменимым помощником в любых ваших начинаниях. А главное – будет удобным именно для вас.

remstroiblog.ru

Строительный уровень. Виды и работа. Применение и как выбрать

Строительный уровень незаменимый рабочий инструмент, предназначенный для проверки вертикали и горизонтали различных поверхностей. Он применяется на всех этапах строительства, начиная от подготовки фундамента, и заканчивая штукатуркой стен и укладкой напольного покрытия.

Виды строительных уровней

Существует 5 разновидностей уровней, которые используются в строительстве и монтажных работах. Они бывают:

  • Пузырьковые.
  • Электронные.
  • Трубные.
  • Водяные.
  • Лазерные.

Каждая разновидность имеет свои достоинства и недостатки. Выбор в пользу отдельного инструмента в большей мере зависит от условий эксплуатации и масштабов строительства или отделки.

Преимущества и недостатки пузырькового уровня

Пузырьковый уровень является самым распространенным. Зачастую он помимо функции уровня выполняет задачу линейки. Обычно прибор представляет собой ровную рейку, на которой закрепляются стеклянные колбы со спиртовой жидкостью. В них имеются маленькие пузырьки воздуха. Центральная колба служит для отображения горизонтали, а две крайние расположенные поперек сечения линейки показывают вертикаль и 45 градусов. Это самый простой и универсальный инструмент. Его применяют для проверки вертикали и горизонтали, для черчения отметок, им пользуются как линейкой и даже как правилом. Чтобы проверить горизонтали и вертикали с помощью такого инструмента необходимо проконтролировать, чтобы пузырек воздуха в соответствующей колбе находился ровно по центру.

Пузырьковые устройства являются бюджетными и очень распространенными. Такой уровень делается из металлического профиля. В продаже можно встретить уровни, корпус которых сделан из алюминия или стали. Алюминиевые приборы лучше избегать, поскольку при падении их поверхность изгибается или деформируются ребра жесткости. Пузырьковый инструмент будет незаменимым при осуществлении кладки стен или штукатурных работах. Подобные уровни применяют как профессиональные строители, которые могут себе позволить приобрести более дорогостоящий инструмент, так и любители. Данное устройство имеет погрешность приблизительно в 1 мм на каждый метр длины, но это не столь существенно.

Длина такого уровня бывает самой разнообразной. Самыми дешевыми являются короткие инструменты длиной в 30-40 см. Они являются мало востребованными, поскольку позволяют определить отклонения в уровне только на идеально плоской поверхности. В том же случае если нужно работать с неидеальной плоскостью, на поверхности которой имеются незначительные перепады по всему периметру, нужно применять уровень большой длины. Самыми востребованными являются пузырьковые инструменты длиной в 1 м. В продаже можно встретить уровни до 4 м.

Зачастую на рабочей поверхности уровня, которая прикладывается к измеряемой плоскости, имеется постоянный магнит. Это позволяет его фиксировать на стальных элементах, таких как балки и кровельные листы.

Пузырьковый строительный уровень имеет ряд преимуществ:
  • Низкая стоимость.
  • Устойчивость к механическим повреждениям.
  • Универсальность.
  • Простота в применении.
  • Возможность калибровки колб.

К недостаткам инструмента можно отнести его массивность. Таким уровнем сложно пользоваться в маленьких помещениях, таких как санузел или кладовка. В этом случае приходится выбирать короткие приборы, которые отличаются меньшей точностью.

При покупке пузырькового уровня его необходимо проверить. Для этого инструмент прикладывается к любой горизонтальной поверхности и фиксируется показатель, который он показывает. Далее уровень нужно развернуть на 180 градусов и сравнить новое положение пузырька с тем, что было ранее. Если все осталось по-прежнему, значит инструмент работает как надо, а если пузырек находится в другом положении, то уровень нужно калибровать, что сопровождается рядом неудобств, поэтому лучше поискать другой. Таким же способом проверяется и колба для вертикальных измерений.

Электронный строительный уровень

Является практически тем же пузырьковым, за тем исключением, что он оснащается электронным дисплеем, на который выводятся показатели угла отклонения от нормы. В отдельных инструментах имеется внутренняя память, которая сохраняет данные.

Такой инструмент стоит дороже, но в отдельных случаях является более предпочтительным. Благодаря его применению можно измерить объем материала, который нужно использовать, чтобы выровнять горизонталь или вертикаль поверхности. Для этого применяются общеизвестные геометрические формулы. Данный прибор имеет звуковую индикацию, которая сообщает о том, что достигнута идеальная вертикаль или горизонталь.

Стоит отметить, что электронный строительный уровень позволяет получать измерительные данные с погрешностью всего 0,1 градуса. Датчик прибора не является совершенным, поэтому инструмент нужно проверить перед покупкой. Если погрешность в угле горизонтального или вертикального наклона в одном положении в двух направлениях с разницей в 180 градусов составляет всего 0,2 единицы, то это вполне пригодный инструмент, который можно покупать.

Особенности трубного уровня

Трубный уровень тоже является пузырьковой конструкцией, но в необычной форме. Вместо рейки он закрепляется в небольшом пластиковом уголке на 90 градусов. Такой инструмент предназначен для проверки наклона труб и балок. Благодаря угловой форме такой инструмент надежно фиксируется на поверхности, и позволяет одновременно контролировать горизонталь и вертикаль.

Трубный уровень, хотя имеет короткое основание, но поскольку используется на практически идеальных плоскостях, таких как трубы и балки, поэтому отличается хорошей точностью. Зачастую в его конструкции имеется магнит, поэтому он может работать с металлическими поверхностями без поддержки. При его покупке также нужно провести предварительную проверку на соответствие показаний пузырька в колбе в зависимости от направления инструмента. Зачастую устройство привязывается к измеряемой поверхности с помощью перфорированной ленты, которая идет в комплекте. К безусловным достоинствам подобного инструмента можно отнести его компактность и максимальную адаптацию конструкции для удобной работы с трубами и балками. Единственный недостаток, которым обладает трубный строительный уровень, заключается в том, что он не пригоден для другой работы.

Особенности гидроуровней

Водяной строительный уровень применяется для проверки наклона длинных горизонтальных поверхностей. В устройстве имеется 2 сосуда, выполненных в виде колб, которые соединяются между собой длинным гибким шлангом. Перед применением инструмента колбы фиксируются в одном положении на одинаковом уровне, и заполняются водой. Жидкость заполняет их вместе со шлангом, который их соединяет. Вода заливается до тех пор, пока не будет наполнен шланг и сами колбы на 2/3 своего объема. Далее колбы нужно закрыть специальными плотными крышками. Сосуды устанавливаются на концах поверхности, которую необходимо измерить, после чего открываются крышки. Данное устройство работает по физическому принципу соединенных сосудов. Атмосферное давление выравнивает столб жидкости в сосудах на одинаковый уровень. Если в первой и второй колбе столб воды находится на одной высоте, значит достигнута горизонталь.

Гидравлический строительный уровень является самым дешевым. Длина его шланга обычно составляет от 5 до 25 м. Стоимость инструмента зависит от качества колб. При покупке стоит обратить особое внимание на материал, из которого они сделаны и плотность крышек. Если они ненадежные, то при заполнении инструмента водой и растягивании шланга для установки колб по краям измеряемой поверхности жидкость может вытекать. К недостаткам данного оборудования можно отнести его ограниченные возможности. При быстром заполнении колб водой в шланге могут появляться пузырьки воздуха, которые завоздушивают систему и влияют на точность измерений. Зачастую при хранении инструмента под прямыми солнечными лучами прозрачность пластика теряется, и он становится желтым.

Достоинства и недостатки лазерного уровня

Лазерный строительный уровень еще называют нивелир. Это профессиональное оборудование, которое не просто позволяет определить вертикаль и горизонталь, но и просвечивает поверхность лазерным лучом, что позволяет провести по ней черчение или сразу ориентироваться по светящейся полосе. Такое оборудование может закрепляться в центре помещения, после чего его корпус выставляется ровно с помощью пузырьковой колбы, которая находится на его поверхности. Далее устройство включается, после чего лазерные лучи очерчивают горизонтальные и вертикальные линии на стенах. В зависимости от мощности уровня длина светящихся линий может составлять несколько десятков метров.

Лазерный строительный уровень является самым совершенным. Он дает максимально точные показатели и отличается маленькими габаритами, при этом позволяет работать в помещениях с большой площадью и даже в очень тесных кладовках. С его помощью можно выявлять малейшие отклонения на измеряемой поверхности. Лазерные уровни применяют профессиональные строители, поскольку они существенно ускоряют рабочий процесс. Инструмент высвечивает идеально вертикальные и горизонтальные линии, что позволяет проводить отделку без предварительного черчения. С помощью такого уровня легче укладывать настенную или напольную плитку, клеить обои, фиксировать каркас для гипсокартона или натяжных потолков.

Явным недостатком данного оборудования является его высокая стоимость. Те инструменты, которые имеют более-менее доступную цену, обладают низкой эффективностью. Конечно, они точные, но встроенный в них лазер не позволяет осветить большое помещение по всему контуру. В дневном свете светящиеся линии практически незаметны, а процесс выставления самого уровня перед включением занимает больше времени.

Похожие темы:

tehpribory.ru

Как выбрать пузырьковый строительный уровень

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

Пузырьковый уровень – это незаменимый инструмент для выполнения строительных и ремонтных работ различного вида. Данное устройство помогает создавать ровные линии в любой плоскости, проверять необходимый наклон или же углы. Прародителями строительных уровней являются отвесы и ватерпасы, функции которых они, по сути, и выполняют. Уровни незаменимы при прокладке труб и различных поверхностей, которые требовательны к углу наклона. Их используют во время установки техники, которая вибрирует при работе и требовательна к ровности установочной поверхности. Обустройство сточных труб или ступеней также не обходится без данного инструмента. Строительные уровни есть в арсенале любого мастера и являются необходимой вещью в хозяйстве, потому важно знать о том, как правильно выбирать строительный уровень.

Оглавление:

  1. Конструкция пузырькового уровня
  2. На что обратить внимание при покупке пузырькового уровня
  3. Как настроить пузырьковый уровень
  4. Как работать с пузырьковым уровнем

Конструкция пузырькового уровня

Строительный уровень пузырьковый представляет собой достаточно простую, но функциональную конструкцию. В ее основе лежит планка из твердого материала, в которую вмонтировано некоторое количество ампул с воздухом. На ампулу нанесены измерительные метки, по которым определяют положение находящегося внутри нее воздуха. Именно этот показатель и является залогом работы уровня. Когда пузырек располагается ровно посредине, это означает, что поверхность идеально ровная. Для проверки наклонных поверхностей используют показатель отклонения воздуха относительно центра ампулы.

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

Основная и самая важная часть уровня – ампула с жидкостью, в которой плавает воздух. Если нарушить целостность этой части, то весь прибор считается непригодным. Наполнением ампулы чаще всего выступает технический спирт. Для удобства пользования производители модифицируют уровень, некоторые модели оборудуются линзой, которая позволяет рабочему лучше видеть пузырек. Для работы в темное время суток в жидкость доливают флуоресцентные добавки, помогающие своим свечением использовать прибор без дополнительного освещения. В таких улучшенных моделях ампула со всеми добавками называется глазком.

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

Довольно популярными стали противоударные модели. Во время работы на стройке или при перевозке прибора часто случаются неприятные случаи – падения, встряски, механические повреждения, которые выводят из строя уровень. Особенно часто ломаются длинные модификации, так как их размер повышает вероятность падения и делает ударную силу большей, чем у моделей с короткой рамой.  На такой уровень строительный цена немного выше, чем на обычные модели. Однако купить противоударный прибор все же выгодней, чем регулярно заменять новыми испорченные.

Основа не менее важна во всей конструкции. Состоит она из деревянных, пластиковых или алюминиевых планок. Деревянные планки изготавливают цельными, алюминиевые или пластиковые полыми. Чаще всего встречаются уровни с алюминиевой основой. При выборе устройства обращают внимание на его вес, так как чем тяжелее прибор, тем лучше его показания. Практикующие специалисты среди всех модификаций выделяют конструкцию крестообразной формы с ручками из резины. Они называют такие уровни самыми удобными и точными. Для работы с металлическими поверхностями рекомендуется использовать оснащенные магнитами устройства. Еще одно не обязательное, но удобное дополнение – линейка на длинной стороне уровня. Такая модификация выручит при проведении измерительных работ и исключит необходимость иметь при себе линейку или рулетку.

Самая простая и примитивная модель уровня имеет только одну измерительную ампулу. Но такие модификации достаточно сложно найти в современном магазине. Производители предлагают в большем ассортименте уровни с двумя или тремя ампулами. Одна из емкостей располагается на длинной широкой стороне и предназначена для работы в горизонтальной плоскости. Вторая емкость располагается на узкой короткой стороне устройства, перпендикулярно первой. Она предназначена для работы в вертикальной плоскости. Если на планке имеется еще одна емкость, то она располагается также на узкой части, но с обратной стороны. Крепят ее под углом 45о, а назначение этой ампулы – контроль работы устройства.

Пузырьковые уровни производители предлагают не только в разных модификациях, но и различной длины. Самая короткая стандартная модель имеет в длинной части 20 см, самая длинная – 3-4 м. Данный показатель определяет функциональное предназначение уровня. Для установки различных бытовых приборов и выполнения простых ремонтных задач в частном доме или квартире достаточно использовать уровни небольшого размера. При укладке плитки или работе с различными отделочными материалами данного типа оптимально подойдет длина от 40 см до 1 м. Длинные уровни строительные – профессиональные, используются при проведении крупных строительных и ремонтных работ.  Специалисты отмечают, что чем больше длина уровня, тем точнее его показания.

На что обратить внимание при покупке пузырькового уровня

Строительные уровни являются одним из самых популярных товаров у производителей дешевой и некачественной продукции. Так как данный товар используют не только профессиональные строители, которые знают точно, что им нужно, но и простые обыватели. Технология изготовления строительного уровня не так сложна, но требует точности и использования качественных материалов, чтобы устройство работало исправно. К сожалению, производители подделок и некачественных товаров пользуются неосведомленностью неквалифицированных в вопросах стройки людей и предлагают некачественную продукцию, показания которой не являются точными. Торговые марки, которые уже зарекомендовали себя, как ответственные производители строительных уровней:

  • Stabila
  • Ермак
  • Bosch
  • Gross Laser
  • Shark (Израиль)
  • Лидер
  • JYC

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

Но, даже ориентируясь на данные наименования, не всегда представляется возможным качественный и долговечный строительный уровень купить. Необходимо знать некоторые нюансы выбора данного устройства, а также уметь определить необходимую модель, чтобы не переплачивать лишних денег за профессиональный уровень в том случае, если он необходим только лишь для проведения небольших бытовых работ.

  • Для начала определяются с необходимой длиной инструмента. Для этого определяют цели и задачи, которые перед ним ставятся. Для проведения отделочных работ и выравнивая поверхностей понадобится устройство большой длины. Для небольших декоративных работ – установка подвесной мебели, полок, выключателей, картин хватит уровня небольших или средних размеров. Самый оптимальный вариант для использования в бытовых условиях – уровень длиной 50-60 см.

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

  • Во время выбора внимательно осматривают все стеклянные элементы прибора. Речь идет о емкостях с воздухом, которые выполняют основную функцию. В первую очередь, они должны быть целыми и не иметь следов механического воздействия. Далее проверяется прочность их крепления, данные части фиксируются плотно и не должны шататься или откручиваться. Существуют модели с возможностью регулировки емкостей, наличие данной функции является весьма спорным моментом. С одной стороны регулировка позволяет настроить вышедший из строя уровень, с другой же стороны она делает устройство более уязвимым к встряскам и механическим воздействиям. Профессиональные строители рекомендуют приобретать уровни с жесткой фиксацией всех емкостей.
  • После осмотра фиксации колбы обращают внимание на сам находящийся в ней воздух и нанесенные на поверхность полоски. Все эти элементы должны быть хорошо видны и располагаться недалеко друг от друга. Оптимальным вариантом является расположение контрольных полосок внутри пузырька, а не на его внешней поверхности. Так как при активном использовании эти метки быстро сотрутся.
  • Следующий немаловажный фактор – материал основания уровня. Независимо от того, выполнен он из дерева, пластика или металла, он должен быть тяжелым и прочным. Оптимальны модели с ребрами жесткости, расположенными внутри. В целом дизайн и внешняя конструкция уровней различается у каждого производителя, но данный аспект не влияет на точность работы самого устройства.
  • После внешнего осмотра уровня его необходимо проверить. В специализированных магазинах всегда должен быть в наличии стенд для проверки устройства, имеющий идеально ровную поверхность. Но даже если такового стенда нет, проверить уровень не сложно в любом другом месте. Для этого его размещают в горизонтальной плоскости и помечают положение пузырька воздуха. Даже если он отклоняется от центра – это не страшно, так как суть данной проверки не в этом. Затем уровень поднимают, разворачивают на 180о и кладут ровно в то же самое место. При этом положение пузырька должно быть на той же самой отметке. Если это так, то устройство исправно.
  • Точность показания ровной плоскости без наличия проверенной поверхности нельзя. Но в данной ситуации достаточно сохранить чек от товара и затем проверить показания уровня с помощью других приборов. К примеру, для этого используют нивелир или лазерный уровень, или же пузырьковый, который уже зарекомендовал свои показания. Данные проверки необходимо проводить даже с фирменными и дорогими вещами, так как во время транспортировки часто нарушаются технические характеристики и показания устройства.


Как настроить пузырьковый уровень

Настройка пузырькового уровня возможна только в том случае, если в наличии модель с незафиксированными емкостями. Процесс настройки уровня достаточно прост:

  • Определяется наиболее ровная стена в комнате, участок этот должен находиться на уровне глаз, угол при этом располагается с левой стороны.
  • Отступив от угла около 4 см, вбивают гвоздь или закручивают саморез. Делают это не до конца, а так, чтобы 2-3 см осталось не поверхности.
  • Устройство кладут одной стороной на гвоздь и прислоняют к стене, а затем регулируют его так, чтобы воздух в емкости показал ровную поверхность. По краю уровня на стене отчерчивают линию.
  • Переворачивают устройство и повторяют процедуру.

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

Правильность настройки проверяется по отчерченным линиям, если они не выходят за границы друг друга, то прибор функционирует исправно и его показания точны.  Если же отчерченные отметки разошлись, то действовать необходимо следующим образом:

  • С правой стороны, там, где заканчиваются отметки, отмечают центральную точку между ними.
  • Устройство кладут снова на гвоздь, а другим концом прикладывают к отмеченной точке.
  • Для удобства в отметину вкручивают еще один саморез или же просто придерживают уровень рукой.
  • В зафиксированном положении регулируют емкость с жидкостью до необходимого положения.

Таким же способом подстраивается и емкость для работы в вертикальной плоскости, только уровень прижимается к гвоздю длинной стороной.

Как работать с пузырьковым уровнем

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

При работе со строительным уровнем важно помнить о том, что данное устройство имеет рабочую поверхность, которой он и прикладывается к контрольному участку. Данный участок отличается необработанным краем или магнитной вставкой. В некоторых моделях различия между рабочей поверхностью и другими гранями нет. Если при использовании приложить устройство другой стороной, это не принесет ему вреда, но точность измерений упадет. Уровень никогда не кладут боком, все произведенные таким образом измерения не правильны, так как, по сути, меряется несуществующая поверхность.

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровня

Для работы в горизонтальной плоскости ориентируются на емкость в длинной стороне уровня. Устройство прикладывают к поверхности и отмечают линию, в которой воздух оказался точно по центру ампулы. Если имеется отклонение влево, то немного опускают левый край рамы или приподнимают правый. Точно так же поступают и при отклонениях в правую сторону.

Для работы в вертикальной плоскости ориентируются на емкость в узкой грани устройства. К примеру, если необходимо проконтролировать качество отделки стены, то прибор прикладывают к ней емкостью вверх. Если воздух отходит от стены, снизу имеется выпуклая неровность. Если воздух отходит в сторону стены, то значит необходимо добавить немного объема ниже уровня.



strport.ru

особенности выбора, принцип проверки и сравнение рейтинга фирм при покупке

В строительстве или простых ремонтах важную часть выполняемых работ занимает выравнивание поверхностей для лучшей адгезии, более прочных соединений или долговечности возведённых конструкций. Для контроля за ровностью поверхностей используют, как правило, строительные пузырьковые уровни или, как их ещё называют на немецкий манер, ватерпасы. Если поверхность вертикальная и имеет большую высоту, можно для тех же целей воспользоваться отвесом — грузилом, прикреплённым к верёвке или нитке. Оба эти устройства помогут понять приблизительную кривизну стены и скорректировать её для отделочных или любых монтажных целей.

Механизм измерения кривизны

Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровняВодяной строительный уровень очень прост в своей конструкции. В основу его работы положена способность жидкости выталкивать на свою поверхность воздух в виде пузырьков. Само устройство представляет собой металлическую, пластиковую или деревянную раму с закреплёнными в её толще или на поверхности цилиндрическими резервуарами с окрашенной жидкостью и пузырьком воздуха внутри. На резервуары нанесены специальные измерительные отметины, которые и показывают в градусах показатель кривизны поверхности.

Принцип такой: если пузырёк воздуха находится между двумя центральными метками, поверхность имеет допустимую кривизну для проведения работ на ней. Если же он пересекает метки в одну или другую сторону, это означает, что перед выполнением любых работ стоит устранить существующий наклон. Следить за целостностью резервуаров стоит очень пристально, ведь малейшие их повреждения в результате неосторожности сводят на нет весь эффект от использования прибора.

Устройство пузырькового уровня

Некоторые компании, занимающиеся их изготовлением, уделяют большое внимание модернизации главного компонента уровней строительных. Профессиональные пузырьковые уровни современности имеют цилиндрические ёмкости, заполненные светящейся жидкостью, чтобы результат измерений был хорошо виден даже в условиях плохого освещения места проведения работ. Кроме того, многие производители комплектуют поверхность прибора увеличительным стеклом, чтобы можно было лучше разглядеть пузырёк.

Стоит также выделить модели, которым добавили прочности, чтобы уберечь их от случайных повреждений при падениях. Такие модели армируются резиновыми вставками, которые дополнительно уберегают их от выскальзывания из рук и гасят полученную силу удара о землю.

Есть и производители, которые, стремясь сделать прибор более универсальным, встраивают поворотные механизмы в держатели цилиндров с жидкостью, позволяющие использовать их для замеров ровности наклонных поверхностей. Регулируемые колбы используются и для калибровки прибора.

Кроме жидкостных, в строительстве применяются и лазерные уровни. Они позволяют измерять ровность на больших расстояниях и производить замеры и разметку с большой точностью. Это бывает незаменимо при возведении крупных построек.

Основные рабочие характеристики

Благодаря разнообразию производителей и постоянно растущим потребностям рынка появилось большое количество самых различных уровней: водяные строительные, со спиртом в качестве рабочей жидкости или с подсвечивающейся жидкостью. Они различаются:

  • По длине — она варьируется от 20 сантиметров и до 3−4 метров. В быту же в основном применяют устройства не длиннее метра, так как высота стен и их длина позволяют использовать небольшие уровни.
  • По количеству рабочих ёмкостей — это может быть как один, так и целых три резервуара для горизонтальных, вертикальных и наклонных измерений. Последний цилиндр может использоваться и для самопроверки или калибровки уровня.
  • По точности измерения. Она, как правило, сильно зависит от длины самого устройства (чем больше размер, тем меньше точность), а у обычного составляет 0,3 миллиметра на каждый метр длины, измеренной строительным уровнем.

Критерии выбора инструмента

Когда потенциальный покупатель видит такое разнообразие моделей и типов устройств, он может легко растеряться, и тогда процесс выбора может затянуться. Следовательно, перед походом в магазин и покупкой лучше тщательно изучить все требующиеся детали, чтобы потом не приобрести то, что вам не пригодится совсем.

Критерии выбора довольно просты и основаны на вашей внимательности и возможности проверить работу уровня сразу в магазине. К ним относятся:

  • Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровняКачество креплений для колб. Если они просто прикручены саморезами или шурупами — даже не стоит продолжать осмотр, сразу откладывайте такой уровень в сторону. Крепления должны быть надёжными, не содержать закручивающихся деталей или других элементов конструкции, способных со временем ослабить захват и привести к падению точности измерений.
  • Видимые повреждения или заводской брак. Здесь пригодится наличие в магазине выставленной ровной поверхности, которая сможет показать погрешности в работе выбранного инструмента. Если уровень имеет вмятины на раме или надколотые колбы, нужно попросить другой.
  • Наличие и качество полос разметки. Идеальный уровень будет кроме чётких и точных полос на колбах с жидкостью иметь нанесённые градусы на поворотной ёмкости и сантиметровую линейку на одном из углов корпуса.

Качественный и проверенный временем производитель — тоже один из важнейших пунктов. Если выбрать прибор от неизвестной компании, можно столкнуться не только с недобросовестно исполненным корпусом, имеющим большую кривизну, но и с большими погрешностями в замерах из-за нарушения технологических стандартов при производстве. К надёжным и хорошо зарекомендовавшим себя фирмам относятся:

  • Stabila — немецкая компания, которую многие специалисты считают передовой в этом направлении. Работает с конца позапрошлого века, основана в 1889 году, начинала с производства жидких уровней.
  • Montero Ultima и её уровни линейки JYC — фирма из Китая, зарекомендовавшая себя производством качественного строительного и слесарного инструмента.
  • Kapro — израильские уровни, компания производит только их, а потому такая узкая специализация позволила им стать одним из передовых и рейтинговых поставщиков этих измерительных устройств на рынок.
  • Bosch — комментарии излишни, немецкий гигант всегда выпускает инструменты исключительного качества.
  • Отечественные компании — Ермак, Бригадир, Condtrol и другие. Многие из них имеют уровни, выполненные в сравнимом с немецкими аналогами качестве. Некоторые — лишь немного уступают. В результате, имея более демократичный ценник, являются довольно привлекательными вариантами для покупателей.

Проверка работоспособности

Самый простой способ определить правильность показаний уровня — это метод, называемый «180 градусов». Суть его состоит в том, что качественный уровень будет показывать идентичные результаты, какой бы стороной корпуса он ни был приложен к поверхности. Порядок проверки таков:

  1. Избегая смещений, контролируя отсутствие зазоров и плотность прилегания к измеряемой поверхности, прикладываем к ней уровень и отмечаем положение пузырька.
  2. Переворачиваем его относительно проверяемой плоскости на 180 градусов и повторяем измерение. Пузырёк должен показать с точностью до десятых миллиметра такое же положение, что и в первый раз.
  3. При желании можно сделать проверку относительно всех стенок корпуса, но редко какой уровень имеет все четыре поверхности в абсолютно ровном исполнении.

Настройка колб строительного уровня

Есть у устройства есть ёмкости, которые сменили своё положение вследствие его повреждения или других механических воздействий, перед первым его использованием следует их откалибровать. Эту же процедуру стоит провести и для первого измерения наклонной поверхности. Способ проверки описан в предыдущем пункте, теперь рассмотрим как настроить строительный уровень перед эксплуатацией, если он её не прошёл:

  1. Уровень жидкий строительный – 115 фото особенностей работ с использованием самодельного уровняВ относительно ровную стену забивается гвоздь, на него ставится прибор с предварительно выставленными ёмкостями и выравнивается по пузырьку.
  2. Карандашом проводится линия, отмечающая его положение, а после поворота на 180 градусов и повторного выставления чертится ещё одна.
  3. Находится центральная точка между двумя линиями, отмечается. К отметине подгоняется уровень, и по этой позиции регулируется пузырёк и закрепляется колба.

Задача с калибровкой по вертикали решается аналогично. Такая последовательность действий уберегает от большинства ошибок измерений и помогает сделать процесс выполнения работ точным и лёгким.

obrabotkametalla.info

Уровень пузырьковый – выбор моделей велик, как не ошибиться? + Видео

«Королевство кривых зеркал» – это все-таки сказка, а вот королевство кривых стен, увы, вполне может оказаться реальностью. Не допустить этого поможет уровень пузырьковый – профессиональный инструмент строителя. Именно он призван следить за тем, чтобы на стройке и в ремонте все было ровно.

Строительные уровни – знакомимся!

В строительстве и ремонте без ровных вертикальных и горизонтальных линий просто никуда. Это вам скажет не только любой мальчишка, но и любая девчонка. Причем они же вам с легкостью, не вдаваясь в научные детали, и объяснят, и продемонстрируют, что если к грузу привязать веревку и поднять над землей, то после того, как он перестанет раскачиваться и успокоится, веревка покажет строго вертикальную линию. Кстати, так и устроен один из простейших строительных измерительных инструментов – отвес. Именно он издавна отвечает за вопросы вертикали.

А вот за вопросы горизонтали ответственно иное устройство, тоже чрезвычайно простое. Это водяной уровень, именуемый еще гидроуровнем или ватерпасом. У него принцип действия такой: в прозрачный шланг с колбами на концах набирают воду без пузырьков воздуха. На колбах для удобства делают отметки уровня воды, а по закону сообщающихся сосудов он в обеих ёмкостях будет одинаковым, и затем последовательно переносят их на стены или иных поверхности. Соединив воедино имеющиеся метки, получаем идеальную горизонтальную линию.

Если отвес и ватерпас это все-таки достаточно давние строительные измерительные инструменты, то оптический нивелир и лазерный уровень – детища современных изобретателей. И у первых, и у вторых измерительных приспособлений есть как достаточное количество поклонников, так и немало скептиков, не доверяющих их данным и находящих минусы в работе с ними. Но вот что интересно, приверженцы и старых, и новых технологий в паре со своими «любимчиками» зачастую используют одно и то же устройство – пузырьковый уровень. Почему? Давайте выяснять.

Уровень пузырьковый профессиональный – что за инструмент?

Пузырьковый уровень – универсальное устройство, предназначенное для построения и проверки вертикальных и горизонтальных линий, то есть, по сути, он объединяет в себе свойства старших своих товарищей: отвеса и ватерпаса. Конструкция этого инструмента проста: в планку вмонтированы несколько запаянных капсул-ампул с жидкостью, в которой находится пузырек воздуха – именно его положение относительно двух измерительных полосок, нанесенных по бокам от него, и показывает отклонения от горизонта или вертикали.

Пузырьковая ампула – главная составная часть уровня. Жидкость, которая в ней находится, в большинстве случаев, это технический спирт. В современных моделях конструкторы используют несколько уловок, чтобы, с одной стороны, помочь мастерам, а с другой, конечно же, повысить продажи. Например, чтобы рабочий лучше видел пузырек, рядом с ним вмонтируют увеличительную линзу, а чтобы можно было трудиться и в сумерки, жидкость делают флюоресцентной. Все вместе это уже называется «глазком». В последнее время появились ещё и их противоударные модификации. Это действительно удобно, а потому пользы в этих нововведениях все же больше, недели корысти.

Хоть капсула и основная часть уровня, но его основа тоже достаточно важна. Планки, служащие основанием устройства, изготавливают цельные из дерева или полые из пластика либо алюминия. Алюминий в последние годы – самый популярный, причем нужно отметить, что чем тяжелее устройство, тем оно точнее. Как признаются многие мастера, самые удобные измерительные инструменты – те, которые формой напоминают букву «Х», с резиновыми ручками. Есть еще модели, оснащенные магнитами для крепления к металлическим поверхностям.

К слову, иногда производители объединяют несколько инструментов в одном: например, наносят деления для измерения размеров на узкую сторону планки.

Так это устройство превращается в строительную измерительную линейку с уровнем. Если раньше выпускали одноампульные уровни, то сейчас самые популярные двух-, а то и трехкапсульные модели. Одна из них устанавливается вдоль длинной узкой стороны, она отвечает за горизонталь, вторая размещается перпендикулярно первой в торце устройства, её предназначение – контроль вертикали, а третья дополнительная с противоположной стороны под углом в 45 градусов, у неё контролирующие функции.

Нужно отметить, что строительные уровни выпускают разной длины: от 20 см до 3-4 м. Каждый из них конструкторы предназначают для разных видов работ. Самые короткие модели подойдут для установки розеток и выключателей. Следующие – по 40 см и 1 м – будут незаменимы для работы плиточника. А вот большемеры по 2, 3, а то и 4 м используют при масштабных строительно-ремонтных работах. Не лишним будет знать, что чем длиннее уровень, тем точнее его показания.

Пузырьковый строительный уровень – как пользоваться?

Прежде, чем разобраться, как пользоваться пузырьковым уровнем, нужно выяснить, как правильно его приобрести и на что сразу обратить внимание. Когда вы справитесь с покупкой, принцип действия, по сути, станет уже и так понятен. Опытные мастера знают, что за хороший инструмент денег не жалко, но знают и то, что цена вовсе не означает качество. А потому нужно быть очень внимательными, особенно по отношению к инструменту, от которого требуется точность.

Между устройством с возможностью регулировки капсулы и без неё, однозначно выбираем первый – именно его с полной ответственностью можно назвать пузырьковый уровень профессиональный. Все остальное, как пишут многие пользователи на строительных форумах, не заслуживает вашего внимания. После этого нужно убедиться, что инструмент дает верные показания. Есть несколько вариантов проверки: набрать в ванну воды, положить пенопласт, а уже на него уровень; прикрепить к столу струбцинами рейку, вкрутить в неё 2 шурупа, а на них поставить уровень. Они действительно помогут вам выверить показания и подкорректировать устройство специальными винтами. Но всё это вы сможете проделать уже у себя в мастерской, если вдруг инструмент начнет давать сбой.

А вот в магазине при покупке мы вам рекомендуем гораздо более простой способ проверки уровня. Выберите свободную часть торгового стеллажа, которая вам покажется наиболее горизонтальной, положите на неё уровень, отметив маркером, где заканчиваются края планки. Что он показывает? Вряд ли ситуация идеальна, и пузырек в капсуле находится между отметок. Скорее всего, он на 1-2 мм заходит, например, на левую линейку. Запомните показания и переверните планку на 180 градусов. Если капсула покажет вам то же самое, то уровень можно брать.

Аналогичную операцию придется повторить и со второй ампулой, отвечающей за вертикаль. Только на сей раз мы будем прикладывать понравившуюся модель инструмента к вертикальной стойке стеллажа. Проверим показания с одной стороны, перевернем. Если они совпали – подходит. Если нет – уровень врёт, а значит пробуем другой. По большому счету при использовании пузырькового уровня при строительно-ремонтных работах вы будете выполнять те же самые операции, что и при выборе устройства, только цели и задачи перед вами будут стоять иные.

Например, вам нужно выставить ровно по горизонтали опалубку для заливки фундамента – закрепите одну из узких сторон формы; сверху на длинную часть положите уровень, чтобы вам была видна ампула; двигая вторую узкую сторону, добивайтесь горизонтальности опалубки. Приложив уровень к стене широкой стороной по направлению от пола до потолка, наблюдая за пузырьком воздуха в ампуле в торце устройства, добивайтесь вертикальности. Когда будет все готово, можно будет провести карандашом или маркером вдоль планки инструмента линию. Именно она станет отправной чертой, с которой начинается, например, оклейка комнаты флизелиновыми метровыми обоями.

Необычные уровни – круглый и самодельный

Уровень пузырьковый, круглый по форме, конечно, отличается от своих собратьев, но только формой и сферой применения, а принцип действия всё тот же. Запаянная капсула с пузырьком воздуха, указывающая на отклонения, помещена в круглый небольшой корпус, оснащенный с нижней стороны клейкой основой. Например, при помощи таких уровней, установленных на штативах для фото- и видеоаппаратуры, операторы выставляют «горизонт» кадра.

Однако, чаще всего, такие устройства все же используют на промышленных предприятиях, где важна строгая горизонтальность станков или иного оборудования. Со временем любое здание может дать усадку, резонанс может внести свою лепту в устойчивость оснастки, а этот уровень позволит вовремя заметить изменения и не допустить нарушения технологических условий производства продукции.

Нужно отметить, что наши отечественные «кулибины» не были бы самими собой, если бы не справились с задачей создания самодельного уровня, правда, уже не пузырькового, но, тем не менее, достаточно точного устройства. К вершине школьного равнобедренного угольника нужно привязать крепкую нить, затем к ней прикрепить остроконечный грузик (дедушкино рыбацкое грузило вполне подойдет), а на длинной стороне основания посередине сделать отметку. Поставьте конструкцию на какую-нибудь поверхность – если грузик показывает на отметку, значит, подтверждена горизонтальность.

remoskop.ru
