типы, виды, назначение и устройство

Рамный  уровень представляет собой измерительный прибор, с помощью которого проверяют прямолинейность плоских и цилиндрических поверхностей, а также контролируют величину их отклонения от горизонтального и вертикального положения.  Уровни широко применяются в машиностроении и высокоточном производстве.

Изготовление рамных уровней осуществляется в соответствии с действующим стандартом  — ГОСТ 9392-89.

В отличие от обычного строительного уровня, рамный имеет 4 перпендикулярных плоскости и 3 выемки. Изделие имеет 2 рабочих поверхности (горизонтальную и вертикальную), расположенные под углом 90^о относительно друг друга.

Корпус прибора включает 2 ампулы, запаянные с обеих сторон и наполненные жидкостью. В каждой ампуле имеется пузырек, который выступает чувствительным элементом и указывает на наличие отклонений измеряемой поверхности.

Рамные уровни рассчитаны на эксплуатацию при температуре +20С.

В другом температурном режиме показания не будут считаться достоверными. По этой же причине по близости не должны находиться предметы, повышающие температуру окружающей среды.



Порядок использования уровня:

• удаление смазки и загрязнений с устройства;
• установка уровня;
• проверка нулевой установки;
• замеры.

Рамные уровни представлены в нескольких размерах (от 100 до 300 мм) с шагом в 50 мм и ценой деления – от 0,02 до 0,15 мм/м. Изделия выполнены из стали, стойкой к коррозии.

Уровни нуждаются в периодическом уходе – удалении пыли и жировых загрязнений. При возникновении царапин и других повреждений, необходимо проведение доводки, регулировки и поверки.  Частота поверки зависит от интенсивности использования, но не реже одного раза в год.  Изделия поставляются в защитных кейсах.



Брусковые уровни предназначены для измерения отклонений плоских и цилиндрических поверхностей от горизонтальной плоскости, а также проверки их прямолинейности.

Они незаменимы в машиностроении и строительстве, при проведении геодезических, монтажных и астрономических работ. Применяются брусковые уровни и при установке станков, проведении лабораторных испытаний.

Для производства брусковых уровней используется стали и пластик. Основным элементом уровня является стеклянная ампула, заполненная спиртом или эфиром. На нижней части корпуса имеется выемка в форме призмы, позволяющая устанавливать уровень на цилиндрические поверхности. Конструкция уровня включает 2 ампулы – продольную (для отсчета) и поперечную (для контроля положения на цилиндрических поверхностях).  Отмеряющим элементом является пузырек воздуха внутри ампулы, если он находится строго по середине – поверхность ровная.

Брусковые уровни имеют одну рабочую поверхность – горизонтальную, состоящую из плоского основания с призматическими канавками. Благодаря этим канавкам возможна работа с цилиндрическими поверхностями. Изделия выпускаются как с механизмом установка на ноль, так и без него.

Все изделия соответствуют требованиям государственного стандарта — ГОСТ 9392-89. Бруски-уровни представлены в нескольких типоразмерах (от 100 до 300 мм), с шагом в 50 мм и ценой деления в 0,02 или 0,05мм.

Производитель рекомендует проводить замеры при температуре окружающей среды в пределах +20^оС и влажности не более 80%.



Уровни с микрометрической подачей ампулы (модель 110 и модель 120) используются в машиностроении и станкостроительной промышленности. С их помощью проверяют отклонение плоских и цилиндрических поверхностей относительно горизонтальной плоскости, диапазон измерений составляет -20 +4 мм/м, это больше диапазона стандартных брусковых уровней. Также уровни с микроподачей могут использоваться для проведения относительных измерений, например, отклонения от прямолинейности.



Технические особенности и принцип использования

Инструмент состоит из металлического корпуса, внутри которого располагаются установочная и основная

капсулы, микропары и других вспомогательных элементов.

Трубка связана с корпусом с помощью шарниров, поэтому ампулу можно устанавливать под любым углом по отношению к рабочей поверхности. За перемещение трубки отвечает микрометрическая головка, а микроподачу осуществляют с помощью вращения винта.

Внутри ампулы находится пузырек воздуха и жидкость, незамерзающая при отрицательных температурах. На рабочей поверхности имеются призматические канавки, позволяющие устанавливать уровень на цилиндрических поверхностях разного диаметра. Цена деления равна 0,1 мм на 1м, а предел измерений – до 30 мм на 1 м длины. Малые отклонения определяются по шкале основной ампулы, при вычислении больших уклонов следует привести ампулу в нулевое положение и осуществлять отчет от шкалы микрометрической головки.

К уровню прилагается паспорт, подтверждающий его соответствие действующему стандарту.



Уровни используются в строительстве и машиностроении, при проведении монтажных, геодезических и других работ, требующих точного позиционирования предметов в пространстве.

Рабочим элементом уровня является герметично запаянная ампула с измерительной шкалой, внутри которой находится жидкость с пузырьком воздуха. В качестве жидкости чаще всего используют спирт, он не застывает при отрицательных температурах, а также обеспечивает быстрое перемещение пузырька внутри капсулы.



Существует несколько разновидностей инструмента:

1. Пузырьковые модели получили наибольшее распространение благодаря простоте конструкции, доступности и универсальности. Корпус устройства полый, с ребрами жесткости. Погрешность измерений составляет до 1 мм на 1 м.
2. Электронные приборы позволяют осуществлять измерения как по горизонтали, так и по вертикали. Они оснащены ЖК-дисплеем, отображающим величину отклонения, это удобно при проведении работ, требующих частое повторение замеров. Точность измерений – до 0,1⁰.
3. Трубные модели используются для измерения положения газовых, канализационных и водопроводных труб, балок, а также строительных конструкций с круглым сечением.
4.  Водяной уровень имеет простую конструкцию, но несмотря на это им часто пользуются строители и каменщики. Он позволяет переносить отметки на большие расстояния и даже в соседние помещения. Погрешность измерений составляет 2-3 мм.
5. Лазерный уровень относится к категории профессионального оборудования. Он отличается высокой точностью, позволяет строить вертикальные, горизонтальные и наклонные плоскости на расстоянии нескольких десятков метров, а погрешность измерений составляет всего 0,1-1 мм на 1 м.

Встроенные в корпус магниты позволяют уровню легко фиксироваться на металлических поверхностях, обеспечивая удобство работы.

Выбирая строительный уровень необходимо учитывать назначение каждой модели, а также предстоящий объем работ. Нет необходимости переплачивать за профессиональный инструмент при выполнении косметического ремонта, но и надеяться на точность пузырькового уровня при строительстве дома тоже не стоит.

Водяной уровень.

Ватерпас. Лазерный уровень

Инструмент для ремонта

18.12.201104.10.2022

При проведении ремонта квартиры нельзя обойтись без определения и обозначения строго горизонтального  уровня. Иногда такой уровень требуется чертить по всему периметру комнаты и даже всей квартиры. Для этого предназначен ВОДЯНОЙ УРОВЕНЬ.

Горизонтальный уровень необходим при выполнении стяжки пола, при монтаже подвесных реечных потолков, при укладке плитки на пол, а также укладки плитки и мозаики на стены. В этой статье я расскажу, какими способами можно определить горизонтальный уровень по периметру помещения.

Устройства для определения горизонтального уровня

Основными устройствами по определению горизонтального уровня по периметру помещения являются три строительных инструмента:

1. Водяной уровень, он же гидроуровень.
2. Ватерпас.
3. Лазерный уровень.

Водяной уровень.

Гидроуровень

Водяной уровень это специальное устройство, которое применяется в строительстве и ремонте. С помощью водяного уровня достаточно просто определять горизонтальный уровень вдоль одной стены, а также переносить горизонтальный одинаковый уровень с одной стены на другую.

Водяной уровень продается готовым на любом строительном рынке, а также его легко изготовить самостоятельно.

Как устроен водяной уровень

Водяной уровень представляет собой прозрачную трубку-шланг(1) диаметром 8-12 мм и длиной 5-10 метров. На концах шланга закрепляются прозрачные колбы(2) с нанесенными измерительными рисками. Длинна колб обычно составляет 15-20 см. Колбы закрыты крышками (3).

Как используют водяной уровень

В шланг уровня наливается отстоявшаяся вода. (В воде, которая отстоялась, гораздо меньше воздушных пузырьков). Вода в гидроуровень заливается с одной стороны шланга. Вода заливается в таком количестве, чтобы она начала вытекать с другой стороны уровня. При этом стеклянные колбы на концах водяного уровня должны находиться приблизительно на одном уровне.

Заливку воды нужно прекратить, когда в шланге водяного уровня исчезнут все воздушные пузырьки. Уровень в обеих измерительных колбах на концах шланга, должны быть заполнены на половину.

Как работать

Работа с водяным уровнем не сложная. Для удобства и ускорения работ желательно проводить работы с водяным уровнем вдвоем.

Рассмотрим пример: Необходимо определить и прочертить строгий горизонтальный уровень для новой стяжки пола комнаты. Уровень необходимо провести по всему периметру комнаты.

1. Подготовьте водяной уровень к работе

2. На любой стене, ближе к углу, на высоте 60-80 см от пола сделайте стартовую метку.

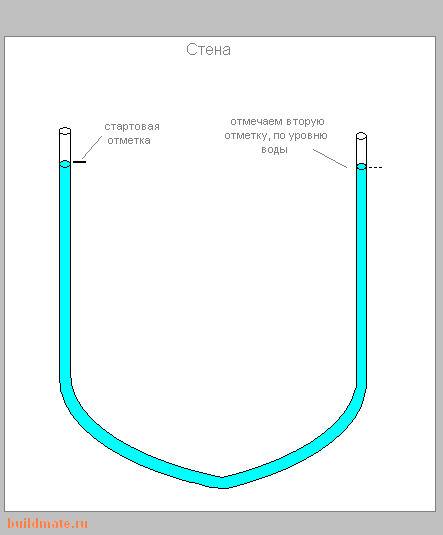

3. Приложите одну сторону водяного уровня к этой метке. Ваш напарник должен приложить вторую сторону водяного уровня к другому углу стены. Двигая колбу вверх в низ нужно добиться, чтобы вода в измерительных колбах была на одинаковых отметках.

Ваш напарник должен перенести метку с колбы на стену.

4. Таким же образом ваш напарник должен сделать отметки на всех углах комнаты. При этом ваша измерительная колба должна оставаться на месте.

Примечание. Если вы работаете один, то вам придется «намертво» закрепить первую колбу на стартовой отметке, а со второй колбой ходить по углам комнаты и делать отметки.При «путешествиях» по углам комнаты, следите, чтобы вода не вытекала из шланга водяного уровня. Для этого закрывайте концы уровня пальцем или специальными пробками.

По сделанным по углам отметкам с помощью отбивочного строительного шнура или длинной ровной рейки проведите прямую линию вдоль периметра всей комнаты.

5. Для завершения работ по определению и обозначению уровня новой стяжки перенесите линию вниз на нужную длину. Получите строгую горизонтальную линию стяжки пола.

Примечание: При отметке горизонтального уровня по всему периметру комнаты, линия уровня должна соединиться сама с собой. Если этого не произошло, измерения нужно повторить.

Ватерпас

Ватерпас это пузырьковый строительный уровень. Представляет собой равную металлическую или пластиковую рейку с вмонтированным визуальным устройством, в котором бегает водяной пузырь. Ватерпасом можно определять как горизонтальные, так и вертикальные уровни.

Уровня определяется изменением угла ватерпаса до полного совмещения пузырька с рисками в окошке. Ватерпас может иметь длину от 20 см до 3-4 метров.

Лазерный уровень

Лазерный строительный уровень. Один лучЛазерный строительный уровень. Три лучаПрименение лазерного уровня три луча.

Это современный и технологичный строительный прибор. Вертикальный и горизонтальный уровень определяется при помощи лазерного луча. При работе с некоторыми моделями лазерного уровня нужно соблюдать меры безопасности и пользоваться специальными очками.

©www.otdelochnik24.ru

Еще статьи

Taggedватерпасводяной уровеньлазерный уровеньотделкаплитка работыстяжкаукладка плиткиуровень

Как пользоваться водным уровнем

Использование водяного уровня — это простой процесс, если вы знаете, как это сделать, но вот несколько профессиональных хитростей, которые помогут вам получить максимальную отдачу от вашего нового водного уровня. Читайте дальше, чтобы узнать больше.

Установка и использование водяного уровня

Для большинства операций по выравниванию уровня воды установка одинакова: во-первых, заполните уровень так, чтобы у вас было от нескольких дюймов до фута или около того пустого пространства на каждом конце. Это понадобится вам для настройки. Затем найдите способ поддержать оба конца трубки, чтобы они висели вертикально, но могли скользить вверх и вниз. (Здесь пригодятся дополнительные пружинные зажимы и немного творчества.) Пара гвоздей, размещенных по обеим сторонам трубки — достаточно, чтобы зацепить ее, но не настолько сильно, чтобы зажать трубку, будет достаточно. Вы также можете спрятать трубку за J-образным профилем винилового сайдинга или прикрепить ее к стойке или бетонной опалубке с помощью пары пружинных зажимов. Как только оба конца будут поддерживаться примерно на нужном уровне, отсоедините оба конца и дайте жидкости найти свой собственный уровень. Отсюда вы можете измерить вверх или вниз от контрольной отметки и перенести это измерение на другой конец того, что вы выравниваете. Тем не менее, я предпочитаю двигать трубку вверх или вниз до тех пор, пока мениск не выровняется с тем, что я пытаюсь выровнять, а затем я направляюсь к другому концу и делаю свою отметку. Последний подход надежен и исключает ошибки при измерении: моя любимая ошибка заключается в том, что я держу ленту на отметке в один дюйм на одном конце, но забываю сделать это на другом.

Использовать водяной уровень очень просто, но для точности требуется непрерывный столб жидкости более или менее одинаковой температуры — без перегибов или плоских участков в трубке и без пузырьков воздуха. Ниже приведены некоторые распространенные проблемы, с которыми вы можете столкнуться. Как вода, так и антифриз на спиртовой основе резко расширяются при нагревании, поэтому, если оставить половину трубок в тени, а другую половину выпекать под прямым летним солнцем, показания могут отличаться на 3/8 дюйма между показаниями. Чем меньше диаметр используемой трубки, тем хуже эффект. Если это произойдет, лучше всего пополнить уровень из кувшина с галлоном, чтобы выровнять температуру жидкости. Жидкость должна свободно течь по трубке во время использования. Изломы (или новички, наступающие или становящиеся на колени на трубке) полностью испортят ваши результаты. Небольшое образование здесь имеет большое значение. Если все, что вы делаете, — это грубая оценка, пара маленьких пузырьков не будет иметь большого значения. Однако, если вы выравниваете опоры или пытаетесь выложить лестницу, вам нужна точность, и каждый пузырь воздуха на вашем уровне — это переменная, которая искажает ваши результаты. Независимо от того, насколько я осторожен, тряска в моем грузовике всегда приводит к попаданию пузырьков воздуха на уровень. По этой причине я пополняю свой уровень воды каждый раз, когда использую его. Перекачка новой жидкости избавляет от пузырьков воздуха.
