Укрепление откосов: Укрепление откосов насыпей и выемок при строительстве автомобильных дорог. Технологические карты

Содержание

Укрепление откосов и обочин земляного полотна

Применение высокопрочных геосинтетических материалов позволяет повысить устойчивость грунтовых конструкций на сдвиг, тем самым обеспечивая необходимую стабильность грунтов. Для достижения этих целей предлагается использовать армирующие прослойки из одноосноориентированной георешетки марки «Стабарм».

Расчеты устойчивости откосов насыпей или склонов производятся для выяснения причин их деформаций. Устойчивость оценивается в нескольких сечениях как для полной высоты откоса или склона (общая устойчивость), так и для отдельных частей откосов или склонов (местная устойчивость).

Армирующие прослойки для обеспечения устойчивости насыпей применяют в случае, если по выполненной в соответствии с действующими нормативными документами оценке устойчивость не обеспечена. Армирующие прослойки компенсируют дефицит удерживающих сил, а эффективность их применения зависит от механических свойств, прежде всего, расчетных значений длительной прочности, определяемых с учетом срока службы геосинтетических материалов.

Для повышения устойчивости насыпи на слабом основании с учетом вовлечения сил трения на контакте «армоэлемент-грунт насыпи и грунт основания» геосинтетические материалы необходимо укладывать на подготовленное основание в поперечном направлении относительно оси насыпи, а засыпку грунта производить до проектной плотности с надвижкой от себя не допуская заезда строительной техники на георешетку.

Основные преимущества использования:

  • Уменьшение площади участка под строительство, уменьшение объема привозного заполнителя и возможность его замены на местный грунт
  • Возможность создания откосов с углом заложения до 90° включительно
  • Минимальные затраты при строительстве и простота проведения работ
  • Прочность конструкции обеспечивается высоким качеством материала и грамотным проектным решением
  • Значительное снижение затрат на строительство.
  • Кликните на картинку для увеличения
  • Кликните на картинку для увеличения
  • Кликните на картинку для увеличения



Укрепление откосов и склонов грунта, террасирование – Ватер Сайд


Наиболее насущным вопросом для владельцев участков на склоне является проблема безопасности и надежности, ведь от разрушительных воздействий природных явлений (обвалы, эрозия почвы и т.
д.) страдают сельскохозяйственные угодья, населенные пункты, коммуникации и инженерные объекты. Современные технологии позволяют надежно укрепить любой, самый крутой склон, полностью прекратив оползание почвы. Существуют разнообразные методы укрепления склонов — в зависимости от целей и условий используются различные конструкции и материалы.



Сегодня, помимо таких сложных и дорогостоящих методов, как бетонные стенки и габионы, существует и более экономичный, но не менее надежный и долговечный способ — укрепление откосов и склонов шпунтовыми сваями из ПВХ.



Укрепление откосов на участке

Укрепление почвы шпунтом из ПВХ особенно актуально, если на вашем участке расположены
  • Овраг. Имея свойство увеличиваться в размерах, овраги как бы съедают на своем пути поля, огороды, сады и постройки — т.е. всю пригодную для жизнедеятельности почву.
  • Крутой склон или обрыв, который может подвергнуться оползню. Участки на берегах водоемов часто подвижны за счет глины, залегающей под верхним слоем грунта.
  • Насыпные сооружения, например, площадка под строительство. Грунт необходимо надежно закрепить, чтобы избежать оползней и разрушения.
  • Пологий, но длинный склон, не позволяющий использовать землю по назначению. В этом случае оптимальным способом укрепления грунта является террасирование.

 Террасирование склонов — один из наиболее эффективных методов борьбы с эрозией почвы под воздействием воды и ветра, означающий процесс искусственного создания террас, которые не позволяют склонам разрушаться. Террасирование склонов позволяет использовать полученные горизонтальные уступы, внешне напоминающие широкие ступени, под выращивание различных растений, как декоративных, так и сельскохозяйственных.

Шпунт ПВХ используется для самых разнообразных целей:  укрепление крутых берегов против эрозии; укрепление стен и склонов строительных котлованов; укрепление откосов автодорог; берегов любых водоемов; террасирование; защита от паводков.

Кроме того, шпунтовые стены могут служить в качестве подпорных сооружений, ими можно регулировать скорость течения и русла рек, сооружать затоны, переливы. Также с помощью шпунта ПВХ можно осушить место проведения работ и вести их ниже уровня воды без применения водолазного снаряжения.

Укрепление откосов — Гринлайн Уфа

Часто случается так, что участок под строительство и посадки расположен на неровном рельефе: это могут быть склоны разной крутизны, овраги, берега водоемов. Особенные трудности возникают на склонах, которые могут подвергнуться оползню; участки на берегах водоемов и склонах оврагов часто бывают подвижны за счет залегающей под верхнем слоем грунта глины. Для того чтобы укрепить склоны, используют различные методы, которые подбираются с учетом уклона, близости грунтовых вод, вероятности подмыва участка при разливе водоемов, особенностей грунта и других неблагоприятных природных факторов.

В первую очередь учитывается величина уклона. При маленьких и средних уклонах – до 8% — можно укрепить склон растениями вертикального и горизонтального действия, а также деревьями. Во многом укреплению наклонных поверхностей участка способствуют растения с развитой корневой системой, которые можно специально высадить в ячейках укрепляющих конструкций. Корневая система растений, переплетаясь с крепежом и конструкцией укрепителя, усиливает почву, препятствует ее эрозии и оползневым процессам.

При уклонах выше среднего – то есть от 8%, до 15% — обычно применяют искусственные конструкции в виде биоматов, газонных решеток, геосеток. Больший уклон предполагает использование георешеток , габионных конструкций. Но возможно применение и предыдущих систем в случае, если склон несет декоративную функцию. Их соединение увеличивает способность склона выдерживать нагрузки.

Но в некоторых случаях склоны не могут быть засеяны растениями, и тогда их укрепляют при помощи вкопанных в грунт бревен, камней, керамических и бетонных блоков. Георешетки и габионы также могут использоваться в случае глинистых и каменистых склонов при заполнении их бетоном, камнями, галькой.

Все эти методы способствуют закреплению склонов за счет внутреннего армирования, то есть «вживления» каркаса укрепляющей конструкции в слой грунта. Процесс армирования склонов происходит либо за счет укрепительных металлических болтов – анкеров, либо заглублением вглубь поверхности (как у габионов), либо вбитых в склон бревен и вкопанных камней.

Все укрепительные конструкции помимо выполнения своего прямого назначения выполняют еще и роль декора. С их помощью можно создавать самые разные композиции из камней и растений, которые сделают склон не только крепким, но и радующим глаз своей красотой.

Компания ГринЛайн предлагает услуги по любому из выше перечисленных методов укрепления склонов и оврагов:

Керамические блоки, камни.

При различных уклонах, даже достаточно больших, в том числе и на склонах с возможностью оползня, применяется способ укрепления поверхности врытыми вглубь горы камнями и бревнами. В случае если по склону стекает вода, следует при помощи специального лотка направить ее в определенное русло, чтобы она не разрушала почву.В некоторых случаях склон может быть укреплен при помощи камней, врытых в грунт. Для его укрепления используют врытые вглубь грунта бетонные блоки. Удержать почву на склоне помогут также доски и брёвна, врытые поперёк склона, деревянные плашки, вкопанные в землю, и так далее. Выбор конкретного решения зависит как от стиля сада, так и от состояния поверхности и грунта склона.

Геотекстиль.

При защите склонов от оползней и разрушения часто используется геотекстиль. Прочность на сдвиг геотекстиля намного выше, чем у почвы. За счет этого свойства комбинация грунта с геотекстилем выдерживает нагрузку намного больше той, которую выдерживает сам грунт.

Этот материал очень технологичен при проведении работ, что сокращает сроки и затраты.

Геотекстиль – это нетканый материал в рулонах, изготовленный из полипропиленовых и полиэфирных волокон иглопробивным методом. Обладает высокой прочностью и водопроницаемостью, увеличивает несущую способность грунтовых оснований, защищает почвы от мороза, предотвращает смешивание слоев при сходах воды, защищает от эрозии.

Геоматы.

Для борьбы с эрозией почвы и оползнями используют геоматы. Геоматы поддерживают растительный покров на откосах и склонах.

Геомат – это полимерный материал, имеющий водопроницаемую структуру. Создается слоями полипропиленовых решеток, наложенных друг на друга и соединенных между собой термическим способом. По своей структуре геомат напоминает своеобразную мочалку с большим количеством пустот.

Структура геомата защищает верхний слой грунта и закрепляет корни проросших сквозь него растений. Корни проросших растений переплетаются с волокнами материала и образуют вместе с ними прочную систему, которая укрепляет верхний слой почвы на откосах и склонах, защищает от гидроэрозии, выветривания и оползней. Есть широкий спектр возможностей, связанных с использованием геоматов: засев травами, а также заполнение конструкций щебнем, битумом.

Геомат применяют даже на крутых откосах. Использование этого материала позволяет озеленять откосы и склоны с углом наклона до 70°. В сочетании с геотекстилями геоматы используются для усиления и повышения несущей способности склонов.

Геосетка.

Для армирования грунта на крутых откосах, и склонах часто применяют геосетку. Геосетка – это сетка с квадратными ячейками, разработанная для строительства на слабых грунтах. Геосетки стеклянные

(из стеклянных нитей) и полиэфирные применяют в качестве армирующих элементов для укрепления склонов.

Обладая высокой жесткостью, геосетка позволяет выдерживать значительные нагрузки при очень низких деформациях. Специальная пропитка обеспечивает устойчивость геосеток к агрессивным воздействиям.

Геосетки для контроля эрозии и укрепления грунта на поверхности укладываются на крутых откосах – при угле наклона до 70°.

Георешетка.

Наиболее популярное средство для борьбы с оползнями и деформацией склонов в настоящее время – это георешетка. Она обеспечивает прочность и стойкость склона, предохраняет почву от эрозии. Установленная на склонах георешетка укрепляет и стабилизирует грунт, предотвращает движение почвы вниз. Укрепление почвы происходит путём замены земляного покрытия: вместо почвы с низкой грузоподъёмностью используется почва с более высокой грузоподъёмностью.

Георешетка – каркасная конструкция, состоящая из полос нетканого водопроницаемого материала — геотекстиля, созданного на основе полиэфирных волокон. Применяется георешетка для защиты строительных грунтов и почвы от эрозийных деформаций в овражистых местностях. Георешетка при растяжении образует устойчивый каркас, который фиксируется на поверхности земли наполнителем. В качестве наполнителя используется песок, бетон, щебень и др. материалы. Наполнение решетки проницаемыми материалами увеличивает устойчивость склонов, а влага в ячейках способствует прорастанию растений. Одним из способов укрепления склонов является использование георешетки, заполненной землей. Применение георешетки даёт возможность озеленить склоны, защитив их от сползания. По отношению к геосетке георешетка – более сильная конструкция. Георешетка создается из полиэтиленовых лент толщиной 1,5 мм, которые скрепляются в шахматном порядке прочными сварными швами.

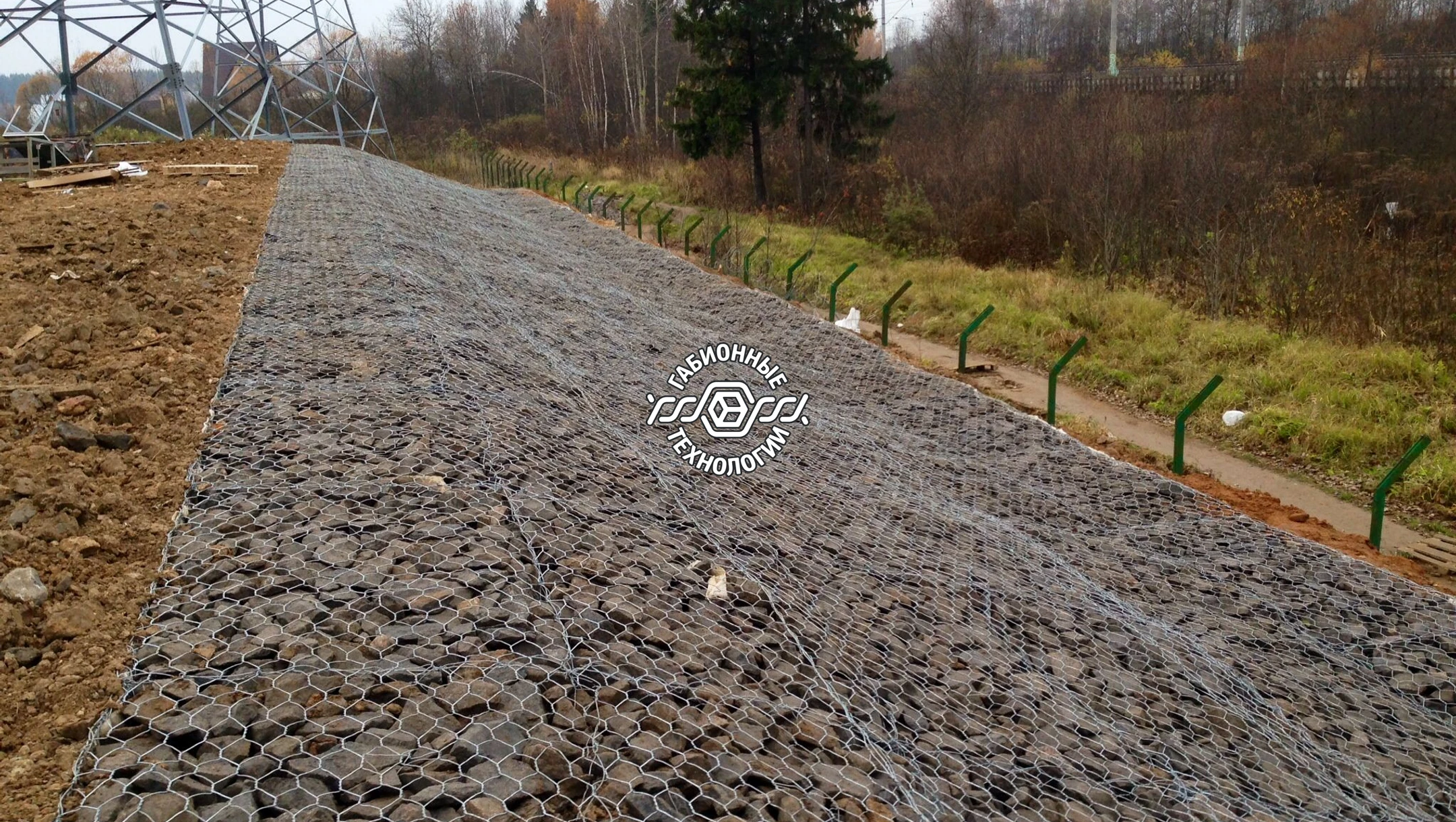

Габионы.

Под воздействием нагрузки большая часть грунтов подвержена смещению и нарушению внутренней структуры. Применение габионов позволит армировать и укрепить грунт, повышая устойчивость склонов практически любого уклона.

Габионы — это экологическая модульная система армирования грунта, используемая для крепления грунта, склонов и откосов, борьбы с камнепадами. Часто применяются в сочетании с геосетками, геотекстилем, георешётками.

Габион (от лат. «проволочная корзина») – модуль, представляющий собой сетчатую коробку, которая изготавливается из стальной проволоки двойного кручения, с шестиугольными ячейками, разделенные на секции при помощи диафрагм, устанавливаемых внутри габионов через каждый метр по длине (Вместо цинкового покрытия стальной проволоки сетки может применяться покрытие из гальфана, представляющего собой сплав цинка и алюминия).

Двойное кручение проволочной сетки обеспечивает прочность и равномерность

распределения нагрузок, предотвращает раскручивание в случае разрыва сетки. Если габионы используются в агрессивной среде, для сеток применяют оцинкованную проволоку с оболочкой из поливинилхлорида — ПВХ. Покрытие ПВХ защищает проволоку и обеспечивает большую устойчивость к химическим, механическим и коррозионным повреждениям. Для большей прочности конструкции внутри куба из сетки могут быть выполнены перегородки, что придает габиону дополнительную жесткость.

Габионы изготавливается не только в виде короба, но и как цилиндр, матрас и т.д. Габионные матрасы бывают трех размеров: 3х1х0,5 м, 4х2х0,5 м и 2х1х0,25м. Они применяются в качестве укрепления склонов. Покрытие откосов из габионных матрасов должно иметь надежный упор из габионных ящиков или продолжаться в пологой части откоса.

Габионы цилиндрической формы применяются на береговых откосах.

Габионы находят свое применение для возведения подпорных стенок, ландшафтных работ, защиты от почвенной эрозии. Габионы с покрытием из ПВХ применяются для защиты склонов от оползней и обрушения береговой части. Габионные конструкции из натурального камня в сетчатых контейнерах укрепляют неустойчивые грунты.

Материал георешетки нетоксичен, устойчив к ультрафиолетовому излучению, стойкий к агрессивной среде, в том числе к воде любого состава, это позволяет ему сохранять свои характеристики многие годы. Выбор высоты георешетки зависит от нагрузки на склон и материалов-заполнителей, принимается при инженерном проектировании.

Биоматы.

Склоны до 45% уклона можно укрепить травами по вертикали и горизонтали. Некоторые виды трав, благодаря развитой корневой системе – до 1,5-2 м. в глубину — укрепляют склоны по вертикали. Другие виды трав благодаря быстрому развитию вегетативных побегов укрепляют склоны по горизонтали, создавая плотно сплетенную с их корнями поверхность. Третьи виды трав придают декоративность.

При укреплении склонов растениями понадобится определенное время для развития корневой системы, поэтому в комплексе с травами используют механическое закрепление склонов, которое производится биоматами. При склоне, угол наклона которого равен 30% и более, биоматы рекомендуется укрепить габионными матами, которые крепятся к поверхности специальными шпильками, длиной не менее 40-50 см.

Биоматы — многослойное полотно, состоящее из натуральных волокон, наложенных на тонкий слой целлюлозы и укрепленных двумя слоями полипропиленовой светочувствительной сетки или двумя слоями джутовой сетки. Это полотно прошито с обеих сторон полипропиленовой или джутовой нитью. По составу волокон биоматы подразделяются на три основных типа: биоматы из соломы, из кокосовых волокон, смешанного типа из соломы и кокосовых волокон.

Газонные решетки.

Для уклонов малых (до 3%) и средних (до 8%) можно применить газонные решетки. Газонные решетки, сделанные из пластика, придают травяному покрытию высокую устойчивость к механическим нагрузкам, используется для укрепления небольших склонов, террас и пр.

Газонная решетка представляет собой модули 400х600 мм, которые можно собирать прямо на месте установки с помощью замков, расположенных по краям модулей. Собранные модули образуют полотно, укрепляющее травяное покрытие, которое, в свою очередь, предохраняет почву от эрозии.

Железнодорожное строительство и укрепление откосов и склонов.Технические решения с применением геосетки, геотекстиля, георешетки и других геосинтетических материалов.

Организация противоэрозийной защиты откосов насыпей

Чтобы защитить откосы насыпей от коррозийного воздействия и выветривания, необходимо их укрепить. Одним из наиболее эффективных методов укрепления считается усиление на основе геосинтетических матов, представляющих собой противоэрозийные материалы с трехмерной структурой. Для их изготовления используются сверхпрочные полиамидные нити, имеющие хорошие эксплуатационные и прочностные показатели. Благодаря уникальной трехмерной структуре геомата, мельчайшие частички грунта и семена насаждений легко удерживаются, сцепление почвы увеличивается, а значит, грунт становится более стабильным и устойчивым.

Особенности усиления подтопляемых откосов насыпи

Чтобы защитить подтопляемые откосы от размывов, рекомендуется на их поверхности создать усиленное покрытие, которое придаст откосу устойчивость к водной коррозии, сделает более износостойкими и долговечными. Для создания усиленного покрытия все чаще используется объемная геосинтетическая решетка, состоящая из ячеистых моделей из полиэтиленовых лент. Объемные модули соединяются между собой посредством сварных швов. В качестве наполнителя георешеток выступает щебень гранитных пород, фракция которых достигает 20-40 мм. Если скорость водного потока на данном участке слишком велика, то потребуется дополнительное усиление поверхностного слоя наполнителя с помощью цементного раствора. Чтобы укрепить подтопляемые откосы насыпей рекомендуется под решеткой производить настил из геотекстиля, выполняющего защитные и фильтрующие функции.

Особенности усиления откосов выемок в скальных породах, подверженных выветриванию

Легковыветривающиеся скальные породы имеют одну отличительную особенность: стремительное разрешение откоса после взлома массива при высочайшей прочности в условиях естественного залегания. Создавая выемки в таком грунте возможно применение нескольких технических решений: сооружение пологих откосов с небольшим уклоном 1:1,5 или откосов с высокой крутизной 1:1, используя при этом дополнительные меры по их усилению. Чтобы укрепить крутые откосы, рекомендуется применять универсальный геосинтетический материал. Геоматы из полипропилена и полиэфирная геосетка, благодаря повышенным прочностным и отличным эксплуатационным характеристикам, гарантируют прочность и надежность каменистых откосов выемок.

Повышение устойчивости откосов насыпи «методом обертывания» геосеткой

Геосинтетическая решетка

Укрепление искусственных насыпей и откосов является важнейшим процессом при строительстве земляного полотна автодорог и железнодорожных путей. Применение геосинтетических решеток гарантирует целостность грунтового основания и позволяет проводить дальнейшее озеленение объекта. Особая ячеистая структура выполняет не только армирующую функцию, но и выступает в качестве опалубки для таких наполнителей, как щебень, грунт и гравий.

Геосинтетические маты Универсальные геосинтетические маты представляют собой конструкцию из скрепленных между собой полимерных непроницаемых волокон и активно используются сегодня в сфере дорожного строительства для надежного укрепления неподтопляемых искусственных откосов грунтового полотна.

Благодаря применению геоматов обеспечивается локальная устойчивость грунта, заметно снижается эрозийное воздействие на верхние слои почвы, корневая система произрастающих растений закрепляется.

Биоматы

Для укрепления грунтовых насыпей и откосов с углом наклона не более 45º в железнодорожном строительстве зачастую применяются многофункциональные биоматы. Это материал, представляющий собой полотно из натурального волокна с незначительным содержанием целлюлозы. Дополнительно полотно укрепляется посредством использования двух слоев сетки из джута или полипропилена.

основные задачи и способы их решения

Шикарный зеленый газон, цветущие кустарники, роскошные клумбы, возможно, небольшие аккуратные грядки – именно так представляют себе идеальный земельный участок большинство владельцев. В масштабах города или поселка стоят еще более серьезные задачи: надежные почвы для масштабного строительства, безопасные территории. Однако ровный ландшафт – большая редкость и зачастую приходится бороться даже с серьезными склонами и откосами. Укрепление почвы в данном случае – важный и даже обязательный шаг на пути к обустройству территории.



Почему это важно

В масштабах отдельно взятого земельного участка укреплять склоны и откосы крайне важно, поскольку это помогает:


  • избежать постепенного сползания почвы;

  • исключить сезонные сходы грунтовых масс;

  • расширить полезную площадь;

  • укрепить постройки;

  • улучшить агротехнические показатели участка.

Если же речь идет о природных объектах, городских территориях, укрепление склона или откоса будет обязательной мерой с точки зрения общественной безопасности. Кроме того, грамотное обустройство таких территорий дает возможность найти новые площади для строительства и обеспечить необходимый уровень безопасности уже имеющимся строениям.


Способы укрепления

Среди наиболее эффективных и часто используемых способов укрепления склонов и откосов можно назвать:


  • георешетки;

  • биоматы и геоматы;

  • каменные заборы.

Георешетка – отличное решение как для небольшого участка, так и для большой территории. Полимерная объемная структура способна укрепить как небольшой пологий склон, так и крутой откос. Прочный материал не подвержен разложению со временем, он не боится ни грызунов, ни вредителей, ни повышенной влажности или перепадов температуры. Перфорированные стенки дают возможность улучшить дренажные показатели и полностью избавиться от застоев воды, что крайне сложно сделать при возведении заборов в качестве укрепительных сооружений. Подробнее смотрите на странице.

Биоматы и геоматы менее долговечны, чем объемная георешетка. В то же время георешетка также отлично подходит и для создания зеленых насаждений или любых иных поверхностей. На основе этого материала можно создавать как площади под посадку, так и территории для экостоянок и парковок. Высокие показатели механической прочности позволяют укладывать данный материал в том числе и на склонах, где проходимость достаточно высока.

Для укрепления крутых склонов и откосов большой площади используются также и рулонные материалы из категории геотекстиля. Рыхлая структура позволяет небольшим растениям надежно укрепиться корнями в грунте, что также создает дополнительную защиту от сползания почвы. Однако геотекстиль не подходит в том случае, если необходимо заполнить пространство более крупными фракциями, такими как натуральный камень, к примеру.

Использование в качестве основного метода укрепления искусственных заборов из камня или дерева значительно уступает по эффективности укладке георешетки. В то же время такой прием хорош в тех случаях, когда необходимо дополнительно декорировать участок и зонировать его.

Укрепление откосов земляного полотна механизированным способом

При разработке проекта на строительство автомобильной дороги предусматривается укрепи­тельные работы наброской камнем на подтопляемых откосах земляного полотна (заложение откосов 1:2) механизированным способом и вручную. В смете мы использовали следующие расценки: ТЕР 42-01- 001-04 для укрепления механизированным способом; ТЕР 01-02-044-01 для укрепления вручную.

Экспертиза считает, что при укреплении механизированным способом необходимо использовать расценку ТЕР 42-01-001-01 (несмотря на крутизну откосов), а для ручных работ — ТЕР 42-01-001-04, т.к. там преимущественно ручной труд. Кто прав?

Ответ

Расценки табл. 42-01-001 «Крепление откосов скальной породой или камнем» применяется для укре­пления откосов речных гидротехнических сооружений и каналов с большой толщиной скальной породы или камня (до 1 м, до 2 м, свыше 2 м). Такие расценки предусматриваются для больших объемов крепле­ния откосов и для случая с укреплением подтопляемых откосов земляного полотна автомобильной дороги не подходят.

Учитывая, что в Вашем случае уклон 1:2 , предложение экспертизы определять стоимость работ по расценке 42-01-001-01, предусматривающей работу бульдозера при уклоне 1:3 и положе, принять нельзя, так как бульдозер при уклоне 1:2 работать не сможет и есть опасность его сползания и опрокидывания. Именно по этой причине бульдозер в нормах (расценках) с уклонами круче, чем 1:3 и не применяют.

Предлагаем для определения стоимости работ по укреплению камнем подтопляемых откосов земля­ного полотна автомобильной дороги применить расценку 42-01-004-4 «Крепление откосов камнем насухо: из каменной наброски».

Расценка 01-02-044-1 «Устройство каменной наброски или призмы» предусматривает каменную на­броску с выкладкой поверхности камнем, что при по укреплении камнем подтопляемых откосов земля­ного полотна автомобильной дороги делать не предусматривается.

Методы укрепления склонов и откосов на дачном участке

Нередко участок под строительство или сад-огород располагается на неровном рельефе. Это касается оврагов, склонов, берегов водоемов. Зачастую такая местность подвергается оползню. А участки на берегах водоемов часто бывают подвижными, что объясняется близ залегающими грунтовыми водами. Вот поэтому и стоит задуматься над укреплением склонов и откосов на своем участке.

Содержание:

  1. Особенности укрепления склонов различной крутизны
  2. Растения для укрепления склонов
  3. Заборы в качестве подпорной стенки
  4. Укрепление склона камнем
  5. Геотекстиль для укрепления откосов
  6. Геоматы для откосов и склонов
  7. Геосетка для армирования почвы
  8. Георешетка для стабилизации грунта
  9. Габионные конструкции для склонов

Особенности укрепления склонов различной крутизны

Для укрепления склонов и откосов используют различные методы. При их выборе учитывается уклон участка, уровень грунтовой воды, геологические особенности грунта. Не сбрасывайте со счетов и риск подмыва участка, что случается при разливе водоемов.

Для начала обратите внимание на величину уклона вашего участка. Если уклон малый и средний (до 8%), то откос можно укрепить, высадив кустарники и деревья вертикального и горизонтального действия. Иногда случаются ситуации, когда невозможно засеять склоны участка растениями. Тогда вы можете пойти по пути вкапывания в грунт блоков из бетона, камней и бревен. Такие конструкции из камней так же станут отличным декором участка.

Если размер склонов большой (8-15%), стоит задуматься о целесообразности внутреннего армирования грунта и использования искусственных конструкций. Это геосетки, газонные решетки, габионные конструкции, геоматы, геотекстиль. Соединение нескольких вариантов позволит вам увеличить способности склона, что состоят в выдерживании нагрузки. Георешетки и габионы целесообразно заполнить любым материалом на выбор — бетоном, галькой или камнями.

Растения для укрепления склонов

Для укрепления наклонных поверхностей выбирают растения, которые имеют хорошо развитую корневую систему. Рекомендуется их высаживать в специальных ячеистых укрепляющих конструкциях. Принцип укрепления склона растениями таков. Корни будут переплетаться с конструкцией укрепителя, препятствуя эрозии почвы.

Лидерами среди растений, применяемых для укрепления склонов дачных участков, считаются почвопокровные виды. В частности это касается можжевельников. Кроме того, подойдут такие многолетники, как кедр, сосна, снежеягодник, боярышник, хеномелес, сирень, шиповник, ежевика, рябинник, айва, облепиха, уксусное дерево, дейция, древовидный пион.

Заборы в качестве подпорной стенки

Склоны и откосы на приусадебном участке можно укрепить, обустроив забор из кирпича, бетонных плит, песчаника и известняка. Такие сооружения имеют массу преимуществ. Во-первых, они долговечны, во-вторых, превосходно противостоят природным разрушающим факторам, не мешая росту растений и огородных культур, а в-третьих, требуют минимального ухода. К тому же вы сможете их задекорировать, разбив цветник, пристроив декоративную лестницу и расположив композицию с фонариков.

При строительстве забора с целью укрепления дачной территории учитывайте некоторые требования: наличие прочного основания, минимальная высота забора — один метр, толщина строения – близко 1/3 высоты, присутствие дренажной системы для стока со склона дождевой воды, при возможности возведение укрепительного забора в несколько рядов.

Укрепление склона камнем

Для укрепления склонов на даче камнями их вкапывают в землю, строго придерживаясь направления – поперек откоса. При выборе расположения камней учитывают тип грунта и его состояние. Подбирайте камни, учитывая внешний вид сада, ведь они должны гармонично вписываться в общую картину территории. В качестве дренажа можно выкопать лоток для направления вниз стекающей воды.

Методика укрепления с помощью камней может применяться на склонах с разным уровнем уклона, в том числе и с большим углом. Удержать почву помогут не только камни, но и бревна с досками, так же врытые поперёк склона. Подойдут и деревянные плашки.

Геотекстиль для укрепления откосов

Чтобы защитить склон от оползней и разрушения, можно использовать геотекстиль – нетканый материал, что продается в рулонах. Изготовляется он из полиэфирных и полипропиленовых волокон посредством иглопробивания.

Геотекстилю присущи такие высокие качества:

  • Морозоустойчивость;
  • Устойчивость воздействию агрессивных сред;
  • Способность выдерживания больших растяжений, что составляют до 120%;
  • Не подвержен воздействию грибков и плесени;
  • Не гниет;
  • Не рвется и не прокалывается;
  • Водоустойчивость;
  • Легкость монтажа и разделки ручной пилой.

Прочность на сдвиг данного материала достаточно высокая, и это помогает грунту выдерживать большую нагрузку, которую он сам не сможет перенести, то есть почва получает увеличенные несущие способности. К тому же при укреплении склонов на участке геотекстилем предотвращается смешивание слоев грунта при сходе воды. Геотекстильный материал подходит для усиления склонов, наклон которых доходит до 60 градусов.

Процедура укладки геотекстиля состоит в следующем:

  1. Выровняйте поверхность, которая подлежит укреплению.
  2. Если вы будете засыпать площадку вровень с поверхностью, то выньте грунт на глубину 20-50 см. Выемку застелите геотекстилем, насыпьте сверху гравий или щебень. Сверху опять уложите геотекстиль и засыпьте песок. Уложите на него плитку или брусчатку. Для этого можно использовать цементный раствор.
  3. При обустройстве площадки, что будет выше земли, уложите геотекстиль, придерживаясь перекрытия в 20 см. Сделайте по периметру опалубку. Как и в первом случае, насыпьте на геотекстиль камень или песок, затем уложите еще геотекстильный материал, потом опять песок и наконец-то плитку.
  4. Части геотекстиля, что перекрываются, закрепите скобами. Так же можно уложить вдоль шва немного насыпного материала.

Геоматы для откосов и склонов

С целью предотвращения эрозии почвы рекомендуется использовать геоматы. Этот полимерный материал по структуре похож на мочалку, которая имеет много пустот. Изготавливается со слоев полипропиленовых решеток, они накладываются друг на друга и соединяются термически.

Геоматы отличаются устойчивостью к ультрафиолету, воде и агрессивной среде, являются экологически чистыми, нетоксичными (можно укладывать возле источников питьевой среды). Свои свойства данный материал не теряет при большом диапазоне температур.

Геомат подходит для укрепления крутых склонов – около 70°. Корни растений, которые растут на участке, переплетаются с волокнами геомата. В результате формируется крепкая система, защищающая от эрозии. К тому же таким способом получится забыть о выветривании.

При укладке геоматов придерживайтесь следующей инструкции:

  1. Выровняйте площадку, убрав предварительно мусор. При обустройстве насыпного склона уплотните поверхность, используя ручной каток.
  2. Сверху и по нижнему краю склона выкопайте траншею, что имеет глубину близко 30 см. Не забудьте обустроить водоотвод с помощью лотков и канав для отвода воды вниз.
  3. Раскатайте рулон, а затем обрежьте при необходимости.
  4. Натяните рулон, чтобы не было неровностей и складок. Материал должен к поверхности прилегать плотно, повторяя профиль склона.
  5. Укладывайте геоматы вниз гладкой стороной. Нахлест в продольном направлении должен составлять около 15 см, а в поперечном — 20 см.
  6. Верхний край геомата закрепите в траншее. Используйте анкерные болты или нагели. Кроме того, получится прикрепить материал деревянными рогатинами, вбитыми в землю. Число анкеров на среднем уклоне достигает 2 анкера на 1 квадратный метр поверхности.
  7. Нижние края полотна закрепите внизу анкерной траншеи, используйте аналогичный крепеж, что и для крепления верхнего края геоматов.
  8. Засыпьте анкерные траншеи грунтом, придерживайтесь слоя в 2-5см. После этого его необходимо уплотнить.
  9. Если имеется риск схода воды, произведите засыпку с помощью щебня. Он должен иметь фракцию 2-6 мм.
  10. После этого засейте почву семенами, используя примерно 40 г семян на 1 метр квадратный.

Геосетка для армирования почвы

Для армирования грунта на крутых склонах (до 70°) рекомендуют применять геосетку – сетку с квадратными ячейками. Она разработана для возведения построек на слабом грунте. При малых деформациях геосетки выдерживают значительные нагрузки и являются устойчивыми к агрессивным воздействиям.

Особенности геосетки состоят в следующем:

  • Материал является водопроницаемым по всей поверхности;
  • Экологически безопасна;
  • Способна повторять рельеф участка;
  • Выступает природной средой обитания для растений;
  • Возможности повышения устойчивости и укрепления грунта;
  • Легкость монтажа.

Процедура укладки сетки для укрепления склонов такова:

  1. Выровняйте и уплотните поверхность склона. Используйте для этого ручные катки или можете действовать вручную.
  2. Рулоны распределите по длине участка. Высоту геосетки принято определять при проектировании, выбирая зависимо от нагрузки. Раскатку рулонов можно выполнить вручную, как и монтаж полотен. Геосетку раскладывают встык.
  3. Кроме того, вы можете для жесткой фиксации конструкции соединить полотна между собой с помощью анкеров диаметров 3-5 мм. Шаг крепления составляет 1-1,5 м. Если в регионе преобладают большие ветровые нагрузки, то используйте анкера в виде П-образных скоб.
  4. Разровняйте полотна с небольшим натяжением вдоль. Следите, чтобы материал максимально плотно прилегал к поверхности.
  5. После этого геосетку засыпают кучами щебня, затем – камнем, далее — почвой. Толщина засыпаемого слоя должна быть не менее 20 см.
  6. Если территория, покрытая геосеткой, значительная, то разровняйте насыпанный грунт бульдозером. В случае с маленьким участком работайте вручную.
  7. Если вы уложили на геосетку дерн и посеяли траву для газона, полейте участок. Примерно через месяц корневая система свяжет грунт с геосеткой воедино.

Георешетка для стабилизации грунта

С целью борьбы с деформацией склонов чаще всего применяют георешетку, которая укрепляет грунт и его движение вниз и является более устойчивой, чем геосетка. Земляное покрытие с низкой грузоподъёмностью меняется на почву с высоким показателем грузоподъёмности. При растяжении материал формирует устойчивый каркас. На земле он фиксируется наполнителем – бетоном, песком, щебнем, почвой.

Особенности георешки для укрепления склонов:

  • Нетоксичный материал;
  • Устойчивость к ультрафиолетовому излучению и агрессивной среде;
  • Возможность пропускать воду;
  • Георешетка не разлагается и не заиливается;
  • Способности повторять контур рельефа участка;
  • Сопротивление смещению почвы при замораживании, вымывании, таянии;
  • Позволяет прорастать растениям.

Процесс укрепления склонов георешеткой выглядит так:

  1. Выровняйте поверхность участка, как и в предыдущих вариантах, разметьте границы.
  2. Установите по меткам анкера, что имеют длину 600-900 мм, из прочного пластика или стали. В качестве несущих анкеров можно пристроить колышки из дерева.
  3. Схема установки анкеров разрабатывается с учетом крутизны склонов и гидрологических условий участка. Но в любом случае анкера устанавливают по контуру модулей георешетки. Шаг крепления анкеров – 1-2 метра.
  4. Растяните георешетку на установленные анкера. Укладывают материал сверху вниз.
  5. В основание необходимо поместить водопроницаемый геотекстиль для дополнительного обустройства армирующего слоя. Предпочтительней использовать нетканый геотекстиль, который имеет плотность порядка 200-400 г/м.
  6. Для заполнения ячеек георешеток принято применять щебень, бетон или растительную почву. В последнем случае можно выращивать различные растения или обустроить газон.
  7. Все ячейки георешетки, кроме крайних, должны быть заполнены с избытком хотя бы в 5 см. Так вы защитите материал от воздействия УФО.
  8. На последнем этапе выполняют уплотнение «пирога». Для этого используют катки на пневмошинах или виброкатки. Оборудование должно иметь достаточный вес, но не усердствуйте, чтобы на поверхности георешки не получилась волна. Однако на слишком крутых откосах действуйте вручную.

Габионные конструкции для склонов

Габионы представляют собой экологическую модульную систему в виде сетчатой коробки с шестиугольными ячейками для армирования грунта. Нередко она применяется совместно с геосетками, георешетками и геотекстилем. Материалом изготовления служит проволока из стали двойного кручения, что обеспечивает высокую прочность конструкции.

Качества габионных конструкций – такие:

  • Металлическая сетка способна противостоять любой нагрузке, разрыв исключается;
  • Высокий уровень прочности, так как конструкция очень похожа на монолитную;
  • Большой показатель водопроницаемости;
  • С годами повышается эффективность габионов и уплотнение грунта;
  • Габионы позволяют расти растениям, сдерживая любые подвижки грунтов.

Монтаж конструкции из габионов не слишком сложен для выполнения своими руками:

  1. Для начала выровняйте поверхность и засыпьте ее песком. Также можно использовать щебень.
  2. Нижние габионы укрепите к почве стержнями, диаметром 16-19 мм, забитыми по углам.
  3. Соедините между собой габионы. Для этого используйте проволоку, диаметром хотя бы 3 мм. Соединять можно вручную либо автоматом, похожим на степлер.
  4. Заполните габионный каркас засыпкой. Рекомендуется использовать твердый, тяжелый, водостойкий камень. Камни должны быть высокой плотности, морозостойкости. Таким образом, вам стоит отдавать предпочтение магматическим горным породам.
  5. Более крупные камни расположите у края конструкции. Мелкими засыпьте саму корзину. Для плотного прилегания материала между собой, перед тем как установить крышку, утрамбуйте верхний слоя камня.
  6. При желании можно сделать самодельную габионную конструкцию. Такие изделия представляют собой сварные щиты, выполненные в виде короба, из натянутой металлической сетки.
  7. Самодельные габионы уложите на склон, предварительно сняв дерн. Свяжите их между собой, пустоты заполните засыпкой. Подойдет как щебень и булыжник, так и растительный грунт. Если для использования была использована почва, то утрамбуйте её и засейте травой. Получится стальной каркас, он и будет поддерживать откос.

Таким образом, проблему откосов и крутых склонов на своем участке стоит решать немедленно. Благо, современный рынок предлагает массу материалов для укрепления грунта – геосетки, георешетки, геоматы, геотекстиль. Но, кроме того, не забывайте о старых добрых методиках, которые применяли наши бабушки и дедушки – высаживайте растения с мощной корневой системой, используйте бревна и каменные глыбы.

подпорная стенка или геотекстиль.?

Уклон на дачном участке может быть как естественным, так и искусственным. Оригинально оформленная горка в приусадебном участке не только украсит всю территорию, но и позволит удобно отдохнуть на ее вершине за чашечкой чая, наблюдая за всеми благоустроенными участками. Единственное, что создает проблемы на загородном участке с холмистой местностью, это подверженность холмов эрозии, в результате чего высокий зеленый элемент ландшафтного дизайна теряет свою привлекательность и удобство для отдыхающих, т.к.почва начнет скользить. Теперь поговорим о том, как уберечь склон от негативного влияния стихийных бедствий, а проще говоря, как укрепить склон своими руками!

Способы укрепления склона своими руками

Существует несколько способов укрепления склона на даче, не требующих помощи специалистов и дорогостоящей спецтехники.

Укрепление склона своими руками

Первый способ – это так называемое террасирование – создание подпорных стенок.Этот метод успешно используется с прошлых веков и имеет множество преимуществ, которых гораздо больше, чем недостатков.

Второй способ более новый и представляет собой укрепление склона геотекстилем. Этот материал существует на рынке не так уж много времени, но, несмотря на это, широко используется строительными фирмами в разных направлениях.

И тот и другой способ хорошо подходит для укрепления склона загородного участка, так что теперь рассмотрим более широко каждый.

Укрепление склона подпорными стенками

Подпорная стенка из габионов для укрепления откоса

Террасирование участка очень часто использовалось в прошлые века, об этом свидетельствуют истертые временем и заросшие мхом древние подпорные стены различных исторических мест Европы.

Сегодня специалисты по ландшафтному дизайну участка широко используют конструкции в качестве подпорных стен для укрепления склонов. Этот процесс очень прост, имеет большие материальные затраты и особую сложность в технологии строительства.

Если уклон небольшой, а для его укрепления достаточно построить подпорную стенку высотой до полуметра, все, что вам нужно, это найти подходящие плоские камни, снять их за слой земли, создать дренаж подушку и установить камни вдоль склона.

Но если высота подпорной стенки должна превышать 50 см, то процесс укрепления откоса будет немного затруднен. Здесь необходимо создание небольшого фундамента и возведение подпорной стенки из бетонных блоков, габионов, природного камня и т. д.

Преимуществом подпорных стенок является необычное декоративное украшение садового участка, долговечность конструкции и простая технология создания.

Но что делать, если подпорные стенки не смогут вписаться в садовый стиль, а соответственно и в общую композицию садового декора? В этом случае удобно использовать для укрепления склона геосетку или другие виды геотекстиля, незаметные под газоном или другое подходящее украшение горки!

Укрепление откосов геотекстилем

Укрепление откосов геотекстилем

Геотекстиль представляет собой плоский строительный материал в рулонах, состоящий из полимерного или синтетического водонепроницаемого материала, способный удерживать почву и предотвращать ее сползание в результате эрозии.

Преимущества геотекстиля следующие:

  • Материал повышенной прочности (до 50 лет)
  • Геотекстиль является экологически чистым материалом, поэтому при нагревании почвы или размещении материала в воде токсины не наносят вреда окружающей среде, т. к. они не
  • Геотекстиль обладает высокой прочностью на сжатие и растяжение, поэтому его трудно толкать и ломать
  • Материал обладает устойчивостью к химическому воздействию
  • Геотекстиль очень просто укладывается на поверхность своими руками
  • Материал не стареет и не повреждается ультрафиолетовыми лучами
  • Укрепление откоса геотекстилем не только сокращает время работ, но и защищает откос от частых ремонтов
  • Если поверхность склона будет продолжать укладываться дерном, Geocell предотвратит вытапливание газонной травы

Как видите, преимуществ у геотекстиля много, поэтому укрепить данный материал откосом это довольно хорошая идея.

Что касается основных видов геотекстиля, то к ним относятся георешетка и георешетка. Эти материалы находят применение не только при укреплении откосов, но и в других строительных работах (например, при строительстве дорог). Рассмотрим подробнее георешетку и геосетку, как материал для укрепления откосов своими руками.

Геосетка

Георешетка

представляет собой дренажный геокомпозит, состоящий из синтетических полимерных нитей, обработанных защитным слоем. Отверстия георешетки могут варьироваться от 2,5 мм до 4 см.

Геосетка

Чаще всего георешетка используется для укрепления грунтов на береговых линиях водоемов, откосах дорог, асфальтовых покрытиях и других ландшафтных работах. Следует отметить, чем меньше размер отверстий геосетки, тем она прочнее.

Как было сказано ранее, негативное влияние геотекстиля на окружающую среду отсутствует, а укрепление грунта происходит достаточно эффективно.

Геоселл

Геоселл

Георешетка

отличается от георешетки не только размерами ячеек, но и материалом, из которого она изготовлена.Geocell имеет объемный вид и состоит не из нитей, а лент (как полимерных, так и синтетических).

Geocell, как и георешетка, имеют такой же срок службы, который равен 50 годам.

Чаще всего геосетку используют в качестве верхнего слоя под траву, а также для укрепления горок.

Как укладывать геотекстиль?

Как мы уже упоминали, технология укладки геотекстиля достаточно проста и не занимает много времени.

Следует отметить, что скат целесообразно укреплять с углом ската не более 60 градусов.

Укладка геотекстиля

Одним из не упомянутых преимуществ геотекстиля является то, что материал легко режется, поэтому можно подогнать кусок неправильной формы под любой уклон.

Первым делом необходимо выровнять поверхность склона, что бы геотекстиль аккуратно лег с поверхностью земли. Рекомендуется снять верхний слой почвы на глубину 20-50 см.

Схема укрепления откосов геотекстилем

Далее дно следует уплотнить и положить на него первый слой геотекстиля.Для закрепления материала используется стальной Г-образный анкер или 20-дюймовые металлические скобы. Поверх геотекстиля насыпают подушку из щебня (можно использовать щебень) и снова укладывают геотекстиль, не забывая закрепить. На верхний слой геотекстиля насыпают плодородный грунт и тщательно утрамбовывают ручным катком.

Укрепление склона геотекстилем считается законченным, теперь можно создать слой дерна, который украсит склон и дополнит композицию. Рекомендуется использовать смесь низинного верхового торфа с плодородной почвой.Подготовленный субстрат расстилают на склоне, что бы образовалась подушка 10 см. Но разбрасывать нужно не по прямому грунту, а по предварительно застеленному полиэтиленовой пленкой, предохраняющему поверхность склона от прорастания сорняков. Также можно использовать дерн с лугов (его еще называют «грубый дерн»), тут уже на ваше усмотрение.

И, наконец, слой дерна тщательно утрамбован ручным катком, и песня окончена. Рекомендуется использовать дерн, который более ярко украсит армированный склон!

Методы стабилизации откосов: классификация и построение

🕑 Время чтения: 1 минута

Проекты гражданского и горного строительства обычно включают тяжелые работы по сносу и земляным работам, которые приводят к образованию откосов выкопанных скал. Очень важно поддерживать устойчивость этих откосов до конца расчетного срока службы для успешной реализации проекта. Следовательно, выбор площадки должен быть таким, чтобы ориентация плоскостей стыков/пластов была благоприятной для стабильной выемки.

Хорошо осмотренный и тщательно изученный участок может снизить стоимость стабилизации. Кроме того, место для раскопок следует выбирать таким образом, чтобы геологическая формация плоскостей напластования отклонялась от плоскости выемки.

Склоны раскопаны для проекта шоссе

Существует множество сценариев, когда выбор площадки не может быть сделан только на основе геологических формаций из-за определенных технических требований. В этих случаях следует использовать методы стабилизации откосов для повышения устойчивости откосов.

1. Методы стабилизации откосов и классификация

Наиболее часто используемые методы стабилизации откосов подразделяются на следующие категории:

1. Геометрические методы. Применение геометрических методов приводит к изменению геометрии склона.

2. Гидрологические методы. Применение гидрологических методов снижает содержание воды в почве/горных породах за счет уменьшения уровня грунтовых вод.

3. Химические и механические методы: Химические и механические методы стабилизации увеличивают прочность на сдвиг критической плоскости грунта/горной массы внешними средствами. Кроме того, прочность откоса на сдвиг также может быть увеличена за счет минимизации внешних сил, вызывающих разрушение откоса.

1.1 Геометрические методы

Стабилизация склона с использованием геометрических методов может быть достигнута с помощью:

  1. Выравнивание склона
  2. Удаление части грунта/скальной породы
  3. Устранение нагрузки с вершины склона и, следовательно, снижение напряжения сдвига на критических плоскостях
  4. отказ от опрокидывания
  5. Замена проскользнувшего материала самодренирующимся материалом и, следовательно, уменьшение нарастания порового давления воды
  6. Путем повторного уплотнения проскальзывающего мусора для обеспечения большей устойчивости к нагрузкам

1.

2 Гидрологические методы

Стабилизация склонов с использованием гидрологических методов может быть достигнута путем:

  1. Установка поверхностных и подземных дренажных труб и, следовательно, снижение порового давления воды
  2. Использование инвертированных фильтров
  3. Использование термических методов, таких как замораживание и нагревание грунта

1.3 Химические и механические методы

Стабилизация откосов с использованием химических и механических методов может быть достигнута с помощью:

  1. Использование цементного раствора для повышения сопротивления сдвигу склона
  2. Возведение сдерживающих конструкций, таких как бетонные гравитационные или консольные стены цементные колонны
  3. Установка грунтовых анкеров, анкерных болтов, корневых свай и т. д.для обеспечения эффективного натяжения каменных блоков
  4. Путем посадки кустарников и трав для уменьшения эрозии почвы

2. Строительные методы стабилизации откосов

Методы стабилизации откосов подразделяются на три группы:

i) Арматурная опора: Включает в себя анкерные болты, дюбели, крепёжные стены, набрызг-бетон, контрфорсы и т. д.

ii) Удаление неустойчивой породы: включает такие методы, как изменение уклона, резка и т. д.

iii) Защита: это включает строительство канав, сетки, заграждений, предупредительных ограждений, каменных навесов, туннелей и т. д.

2.1 Укрепляющая опора

Крепление для укрепления горных пород включает в себя применение внешних элементов для укрепления горных пород во избежание разрушения.

2.1.1 Анкеры и анкеры

Наиболее полезными опорами являются анкерные болты и анкеры, поскольку они защищают блоки горных пород от соскальзывания с плоскостей разрыва.

Механизм установки анкерных болтов и анкеров определяет их эффективную сжимающую способность. Самый эффективный способ установки анкерных болтов – это их фиксация перпендикулярно стыкам, чтобы неровности стыков были легко захвачены.

В случае трещиноватого каменного склона анкеры и анкеры используются в сочетании с бетонными стенами для закрытия участков трещиноватой породы.

Установлены анкерные болты для повышения устойчивости склона
2.1.2 Стальные стержни

Стальные стержни, также известные как стержни для дюбелей, устанавливаются и заливаются цементным раствором в горную массу в качестве армирования.

Разница между анкерными болтами и стальными стержнями заключается в способах их установки, так как анкерные болты подвергаются нагрузке во время установки, а стальные стержни — нет.

2.1.3 Торкрет-бетон

Мелкие заполнители и строительный раствор являются основными составляющими торкретбетона. Как правило, торкретбетон наносится пневматическим способом и укладывается слоем от 50 до 100 мм.

Нанесение слоя набрызг-бетона на поверхность скалы может защитить зоны или пласты сильно трещиноватых пород. Кроме того, торкрет-бетон также предотвращает падение небольших блоков породы. Таким образом, процесс прогрессирующего разрушения с образованием больших нестабильных выступов на забое уменьшается. Хотя его основной функцией является защита поверхности, торкрет-бетон также обеспечивает некоторую поддержку от скольжения всего склона.

Торкрет-бетон марки

повышает прочность откосов на растяжение и сдвиг, тем самым снижая вероятность обрушения откосов.

Применение торкретбетона для стабилизации откосов
2.1.4 Заливка

Заливка – это метод введения жидкого раствора в горную массу для замены воздуха или воды, присутствующих в ее трещинах и трещинах. Затирка состоит из смеси цемента и воды. Однако вместо цемента можно использовать песок, глину, каменную муку, летучую золу и другие подобные материалы.В результате снижается стоимость стабилизационных работ, особенно там, где щели и трещины имеют большой объем.

Если в поверхности склона имеется полость, можно построить бетонный контрфорс, чтобы избежать камнепадов и поддержать выступ.

3. Стратегии стабилизации для уменьшения обрушения склона

Целью стабилизации откосов является снижение риска обрушения откосов для повышения общественной безопасности. Некоторые стандартные методы стабилизации, используемые на практике для повышения общественной безопасности, перечислены ниже:

  1. Выравнивание откоса вскрышных пород
  2. Резка блоков неустойчивой породы
  3. Очистка сыпучих материалов/блоков
  4. Установка дренажных труб и дренажных отверстий
  5. Использование дюбелей
  6. Установка анкера для предотвращения перемещения вдоль разрывных швов
  7. 4 Использование 9 анкерные болты для усиления скрепленного скального массива
  8. Возведение бетонных или каменных стен с дренажными отверстиями
  9. Сооружение камнеулавливающих канав у подножия склонов
  10. Установка ограждений/стен камнеуловителей вдоль склона, чтобы сделать окружающие места безопасными для населения использование
  11. Предоставление подвесных цепей или паутины для замедления опрокидывания блоков
  12. Предоставление свободно висящей сетчатой ​​сетки, чтобы направлять свободные куски породы, чтобы они падали только вблизи подошвы склона болты и торкретированные для защиты рыхлого пласта
  13. Строительство барьеров от камнепадов (габио нс и бетонные блоки, армированные грунтовые барьеры и т. д.) у подножия склонов
  14. Строительство и сооружение каменных навесов и туннелей
  15. Обеспечение предупреждающих сигналов в местах камнепадов
Сетка, закрепленная болтами для удержания падающих каменных блоков Предупреждающие сигналы в местах камнепадов Бетонные стены с дренажными отверстиями

Часто задаваемые вопросы

Какие существуют активные и пассивные методы стабилизации откосов?

Методы стабилизации, такие как анкерные болты и анкеры, позволяют избежать отрыва каменных блоков от их исходного положения.По этой причине они признаны активными процедурами.
Стены, рвы, захватные ограждения, скальные навесы и туннели являются пассивными методами, так как они не мешают процессу отрыва горных пород.

Какие условия необходимы для выбора метода стабилизации?

Условия для выбора метода стабилизации:
1. Геотехнические требования (геология, свойства породы/почвы, грунтовые воды и анализ устойчивости)
2. Требования к строительству (типы строительной техники, доступ к строительной площадке, расходы на строительство , и т.д.)
3. Экологические требования (удаление мусора, эстетика и т. д.)
Выбор зависит от требуемого уровня стабилизации, срока службы и связанных с этим затрат. Предварительные затраты повлияют и на выбор метода стабилизации, что обеспечит его эффективность на более длительный срок.

Подробнее:

Как улучшить качество и устойчивость породы? [PDF]

Каковы причины обрушения склона?

Ошибки туннелирования – причины и способы устранения [PDF]

склонов

SME имеет большой опыт в области анализа устойчивости откосов, проектирования безопасных откосов и земляных работ, а также проектирования удерживающих откос конструкций.К нам часто обращаются за проектированием земляных откосов и оценкой причин разрушения существующих откосов. Наши геотехнические специалисты сначала выполняют программы исследования недр для получения образцов почвы и горных пород, а затем проводят различные лабораторные испытания.

Полученные характеристики участка интерпретируются и анализируются с использованием передового программного обеспечения для определения устойчивости откосов.

На основании результатов наших испытаний и анализов мы определяем причины отказов и разрабатываем проекты по их устранению.Существующие обрушения откосов могут быть вызваны такими факторами, как неучтенные нагрузки, слабый слой грунта или горных пород или высокий уровень грунтовых вод. Схемы исправления могут включать удаление нежелательного материала, выравнивание угла склона, строительство стабилизирующего контрфорса, понижение/контроль уровня грунтовых вод, использование анкерных анкеров, использование грунтовых гвоздей, строительство армированного грунтового склона.

SME предоставляет услуги по проектированию откосов, стабилизации и анализу отказов для следующих типов проектов:

  • Естественный и извлеченный грунт и/или скальные откосы
  • Армированные грунтовые откосы
  • Механически укрепленные земляные откосы и стены
  • Монолитные подпорные стены
  • Прибрежные, морские и речные береговые линии
  • Оценка краткосрочной стабильности и стабильности на весь срок службы
  • Оценка риска оползней

Крутые укрепленные склоны

Крутые армированные склоны проектируются и строятся с использованием армирования для укрепления массы земли, чтобы можно было сформировать крутой склон. Компания SME разработала крутые армированные склоны с соотношением крутизны 1:1 (горизонтальное:вертикальное). Крутые армированные склоны, правильно спроектированные для данной площадки, могут значительно сократить затраты на строительство по сравнению с удерживающими конструкциями. Наши специалисты могут предоставить полный комплекс услуг по проектированию крутых армированных откосов, а также услуги по мониторингу во время строительства.

Связанные услуги

Geobrugg — Безопасность — наша природа

AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia-HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCap VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComoro IslandsCongoCongo, Демократическая Республика ofCook IslandsCosta RicaCroatiaCubaCyprusCzech RepublicCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicDutch AntillesEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuyanaFrench PolynesiaFrench Южный и LandsGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard острова в Антарктике и остров МакдональдГондурасГонконгВенгрияИсландияИндияИндонезия iaIranIraqIrelandIsle Из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea (Южная) Корея, Корейской Народно-Демократической Республики ofKosovoKuwaitKyrgyzstanLaos, Корейской Народно-Демократической Республики ofLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldaviaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Марианские IslandsNorwayOmanPakistanPalauPalestinian территорий, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussiaRwandaSaint BarthélemySaint Китса и NevisSaint LuciaSaint MartinSaint Винсент и GrenadinesSaint-Пьер и MiquelonSalomon IslandsSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra ЛеонеСингапурСловакияСловенияСомалиЮжная АфрикаЮжный Георгий a и Южные Сандвичевы островаИспанияШри-ЛанкаSt. HelenaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyriaSão Tomé и PríncipeTaiwanTajikistanTanzania, Объединенная Республика ofThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVatican City State (Святой Престол) VenezuelaVietnamVirgin острова (American) Виргинские острова (Британские) Уоллис и FutunaWest SaharaYemenZambiaZimbabwe

Техническое руководство по устойчивости склонов на веб-сайте геотехнической информации

МЕТОДЫ УЛУЧШЕНИЯ СКЛОНОВ


Метод, выбранный для улучшения устойчивости откосов, зависит от многих факторов, включая тип или предполагаемый тип обрушения склона, характеристики грунта и ограничения сайта.Часто используется более одного метода смягчения последствий. обязательный. Типичные используемые методы уменьшения уклона включают:

Улучшение дренажной системы — Поскольку вода является главным виновником на обвалившихся склонах улучшение дренажа должно быть первоочередной задачей. Немного улучшения дренажа могут включать:

  • Собирать или отводить поверхностные воды с проблемного склона. Это может включать водосборные бассейны, канавки или герметизировать трещины напряжения, чтобы предотвратить инфильтрация.
  • Сбор и удаление подземных вод. Это может включать стоки сооружен в недрах для удаления избыточной просачивания или снижения грунтовые воды.

Земляные работы — Чем круче склон, тем более он подвержен потерпеть поражение. Ниже приведены некоторые методы смягчения последствий земляных работ:

  • Удалите верхний слой почвы со склона, чтобы сделать его более пологим. Этот часто делается для существующих оползней.
  • Укрепить носок склона, заполнив его камнем, гравием или землей.
  • Скамья на склоне, если каждая скамья находится на соответствующем грунтовом основании.

Структурные улучшения — Структурные улучшения включают:

  • Механически стабилизированный грунт (MSE)
  • Подпорные стенки.
  • Забивание грунта
  • Завязки
  • Сетчатые микросваи
  • Сваи или буровые стволы





МЕТОДЫ АНАЛИЗА УСТОЙЧИВОСТИ ОТЛОНОВ


В настоящее время анализ устойчивости откосов обычно выполняется с помощью программного обеспечения. используя соответствующий метод для конкретных условий сайта.

Упрощенный метод Бишопа и Метод срезов рассматривает круговая поверхность разрушения. Упрощенный метод Джанбу и Спенсер Метод учитывает как круглые, так и некруглые поверхности разрушения. Метод Моргенштерна-Прайса завершен только для некруглых плоскостей скольжения.

Две разные теории с уравнениями представлены здесь на руководство по анализу устойчивости откосов .Эти уравнения обеспечить хороший обзор факторов, которые препятствуют движению склона, и сил, вызывающих оползни.

анализ устойчивости откосов



Вам предлагается предоставить любую дополнительную информацию или оценку относительно содержание Geotechnical Info . Com. Комментарии можно отправлять здесь .

Расскажи другу! о Геотехническая информация .Com

Использование биоцементации для укрепления откосов дамб

Об исследовании

В то время как дамбы являются первой линией защиты от городских наводнений, недавние наводнения выявили широко распространенную нестабильность склонов насыпей по всей стране, что может привести к обрушению дамб.Эта работа была направлена ​​на повышение устойчивости земляных дамб за счет укрепления почвы за счет использования биотехнологической техники, называемой биоцементацией.
Основной целью данного исследования было определение оптимального и наиболее практичного метода биоцементации, обеспечивающего наилучшие характеристики откосов дамбы в различных условиях затопления.
Был протестирован новый метод биоцементации, называемый осаждением кальцита, индуцированным бактериальными ферментами (BEICP). Этот метод отличается от хорошо изученного метода осаждения кальцита, индуцированного микроорганизмами (MICP), главным образом размером биологического агента (целая бактериальная клетка по сравнению сфермент), влияющий на подвижность агента в почвах различной зернистости.
Методы BEICP для укрепления грунта были оптимизированы в лабораторных экспериментах на колонках. Затем оптимизированные методы были использованы для строительства дамб в экспериментальной системе лотков.
Результаты показали, что обработка BEICP привела к значительному упрочнению поверхности образцов грунта, что было измерено как увеличение прочности на сжатие без ограничений. Укрепленные образцы были способны сопротивляться эрозии в течение более длительного периода времени в сценариях перелива воды с высокой скоростью потока в лотке.Таким образом, BEICP предлагает устойчивый и экономичный метод обработки поверхности почвы для повышения устойчивости к эрозии.
Результаты этого исследования помогут смягчить последствия наводнений, которые могут вызвать серьезные проблемы в транспортной инфраструктуре и безопасности дорожного движения.


Источники финансирования:
Университет штата Айова (82 233,00 долл. США)
Транспортный центр Среднего Запада
USDOT/OST-R (80 000,00 долл. США)
Итого: 162 233,00 долл. США

Номер контракта:  DTRT13-G-UTC37

Анализ устойчивости откосов на основе физических свойств в деревне Чепоко, Индонезия

1.Введение

Семаранг является одним из промышленных городов, в котором продолжается развитие, которое в конечном итоге вынуждает пригородные районы, такие как район Гунунгпати, превращать в жилые районы. Развитие поселений в Гунунгпати побудило Чепоко превратиться в центр вспомогательных услуг, таких как объекты торговли и обслуживания, образовательные учреждения, медицинские учреждения, религиозные учреждения и объекты общественного обслуживания (Nugraha & Sidiq, 2019). Кроме того, Чепоко расположен в районе с уклоном от 2 до 40%.В Чепоко преобладает глина, которая может превратиться в скользящее поле в сезон дождей, как следует из удельного сопротивления (Alina et al., 2020). Метод удельного сопротивления может быть использован как один из геоэлектрических методов, основанных на литологии. Метод удельного сопротивления — это измерение потока электричества на внутренней поверхности земли. Согласно региональной базе данных об опасностях Семаранга, с 2019 по 2020 год произошло 23 случая оползней. Неразумное преобразование земель на крутых склонах может спровоцировать оползни.Высокая интенсивность осадков увеличивает содержание воды в почве и снижает геотехнические свойства (сцепление и угол внутреннего трения), которые снижают устойчивость склонов (Ягодник, 2019; Мишчевич и Властелица, 2014).

Крутой склон может увеличить движущую силу и вызвать оползни, поэтому необходимо проанализировать устойчивость склона, чтобы избежать жертв из-за оползней (Kaya, 2017; Kumar et al., 2017). Кроме того, инфильтрация воды способствует неустойчивости склона, поскольку значительно снижает прочность грунта на сдвиг (Hou et al., 2018). Устойчивость откосов будет определяться на основе значения коэффициента безопасности, полученного в результате анализа устойчивости откосов (Фаттахи, 2017). Коэффициент безопасности, который не соответствует значению безопасного уклона, требует решения по улучшению почвы. Чтобы проанализировать устойчивость склона, исследователи применили и объединили несколько методов для разработки эффективного укрепления грунта. Кассу и др. (2020) обнаружили, что оценка коэффициента безопасности улучшилась при использовании метода вертикального дренирования. Фазелабдолабади и Голестан (2020) разработали байесовскую основу для количественной оценки микропористой структуры.Более того, для облегчения геотехнических исследований были разработаны непрямая техника и моделирование. Цю и др. (2018) с помощью моделирования и наблюдений выявили, что местные топографические условия играют важную роль в влиянии на размер оползней. Кроме того, Ван и Сюн (2020) предложили численный анализ для определения прочности на сдвиг модели скольжения и обнаружили, что угол анкера сильно влияет на прочность на сдвиг.

Применение цементации для укрепления откосов увеличилось из-за простоты строительства, экономической рациональности и лучших геотехнических свойств (Bhuiyan et al. , 2019; Нджок и др., 2018). Заливка часто применяется во многих геотехнических областях, таких как рытье и стабилизация насыпи, повышение прочности грунта для фундаментов зданий, устойчивость откосов, опорные туннели, удержание воды и т. д. (Евангелиста и др., 2015; Хашим и Ислам, 2008). Способ цементации за счет моделирования, предложенного в данной статье, укрепляет частицы грунта. Фундаментальный принцип заключается в уменьшении объема пористой структуры почвы за счет введения цемента в почву, чтобы уменьшить ее проницаемость (Nikbakhtan & Osanloo, 2009; Sun et al., 2019). Было предложено и применено цементирование для укрепления грунта и стабилизации горных пород, устойчивости откосов, смягчения разжижения, строительства систем поддержки земляных работ или защиты конструкций вблизи мест земляных работ, затвердевания и стабилизации загрязненных грунтов, закачки строительных растворов и т. д. (Каземян и Хуат, 2009). Гамиль и др. (2017) убедительно доказали, что цементирование можно использовать как эффективный способ значительно улучшить прочностные характеристики. Затирка, смоделированная Najib et al. (2018) снижает проницаемость и увеличивает прочность грунта, тем самым повышая коэффициент безопасности.

Мы представили введение в предыдущем документе, чтобы указать на безотлагательность оползней, происходящих в Индонезии, особенно в изученном районе Чепоко. Геологическая информация предназначена для того, чтобы помочь исследователям проверить данные и результат, что может позволить понять причину и следствие. Мы рассмотрели некоторые принципы сбора, анализа и управления вторичными данными, чтобы помочь в проведении исследований в области Чепоко.Необходимость и новаторство данного исследования заключается в повышении прочности грунта и повышении устойчивости откосов. Наконец, мы подчеркнули резюме этого исследования, связанного с армированием грунта.

2. Геологическая информация

Изучаемый район находится в деревне Чепоко, расположенной в районе Гунунгпати города Семаранг. Семаранг — столица провинции Центральная Ява, Индонезия, с ростом населения в количестве поселений, что делает Чепоко одним из вариантов поселения. Координаты исследуемого района расположены на 7º4’26”–7º4’30” южной долготы и 110º21’30”–110º21’32” восточной широты. Уклон уклона варьируется от 2% до 40%. Согласно Карте региональной геологии Магеланг-Семаранг, провинция Центральная Ява, район Гунунгпати состоит из формации Дамар (Qtd), формации Керек (Tmk), формации Калигетас (Qpkg) и вулканических пород Калигесик (Qpk), формации Джонгконг ( Qpi) и формация Калибенг (Tmkl).

Чепоко состоит из формации Калигетас.Эта формация состоит из брекчий и лавы с вкраплениями лавы и туфа от мелкого до крупнозернистого, нижняя часть которого представлена ​​аргиллитосодержащими моллюсками и туфопесчаником. Брекчии и лахары темно-коричневого цвета с компонентами в виде андезита, базальта, пемзы с туфовой основной массой. Туф беловато-желтый, мелко-грубый, высокопористый, хрупкий. Аргиллит зеленого цвета, малопористый, довольно твердый в сухом состоянии и легко дробится во влажном состоянии. Расположение изучаемого участка показано на рисунке 1.

Анализ устойчивости откосов на основе физических свойств деревни Чепоко, Индонезия BH-2 – точки колонкового бурения, GL-1 и GL-2 – геоэлектрические точки (Алина и др., 2020)

GL-1 и GL-2 — геоэлектрические точки (Алина и др., 2020)

3. Методология

Это исследование было проведено на основе вторичных данных, которые включают данные колонкового бурения, геоэлектрические данные и данные лабораторных испытаний, полученные от Selimut Bumi Adhi Cipta Inc. Данные колонкового бурения и геоэлектрические данные основаны на Алине и другие. (2020), которые определяют подповерхностную литологию деревни Чепоко. Пункт колонкового бурения включает пункты ПЗ-1 и ПЗ-2 глубиной 33 и 40 м соответственно. Геоэлектрический метод осуществлялся с использованием конфигурации Шлюмберже длиной 100 м, соответственно на двух точках включающей в себя точки GL-1 и GL-2.Это исследование является продолжением Alina et al. (2020), которые смоделировали устойчивость склонов в деревне Чепоко. Анализ устойчивости откосов выполняли с помощью программного обеспечения rocscience slide 6.0.

Образцы грунта, используемые в лабораторных испытаниях Данные для данного исследования были получены из двух точек колонкового бурения скважины 1 и скважины 2, и из каждой точки было отобрано пять образцов с разной глубины. Некоторые из данных лабораторных испытаний, необходимых для анализа устойчивости откосов, представляют собой данные теста свойств индекса для получения физических свойств, таких как единица веса, содержание воды, удельный вес, пористость, коэффициент пустотности и степень насыщения.Испытание на прямой сдвиг и испытание на прочность при одноосном сжатии использовались для получения таких геотехнических свойств, как сцепление ( c ) и угол внутреннего трения (ϕ).

Прочность на сдвиг является важным компонентом устойчивости откосов (Салих, 2012). Прочность грунта на сдвиг определяется сцеплением ( c ) и углом внутреннего трения (ϕ) грунта (Aladejare & Wang, 2018). Формула прочности на сдвиг характеризуется критериями разрушения Мора-Кулона, как в уравнении 1 (Maffra et al., 2019). (1) τ=σntanϕ +c(1)

, где τ — прочность на сдвиг (кг/см 2 ), c — значение сцепления (кг/см 2 ), ϕ — угол внутреннего трение (°), σ n — нормальное напряжение (кг/см 2 ). Коэффициент безопасности склона тесно связан с такими свойствами, как поведение материала и геометрия склона, а также с влиянием внешних факторов, таких как осадки (Liu et al., 2014). Значение коэффициента безопасности получается из уравнения 2.(2) SFslope=ττd(2)

, где SF уклон — коэффициент безопасности откоса, τ — прочность грунта на сдвиг, а τ d — движущая сила грунта. Коэффициент безопасности склона (SF , уклон ) — это значение, которое описывает уровень устойчивости склона. Классификация значения коэффициента запаса прочности откоса по устойчивости откоса представлена ​​в таблице 1.

Анализ устойчивости откоса на основе физических свойств в деревне Чепоко, Индонезия https://doi. org/10.1080/23311916.2021.1940637

Опубликовано онлайн:
28 июня 2021

на принципе метода предельного равновесия (Johari & Mousavi, 2019). Метод предельного равновесия — это метод равновесия между силами, противодействующими оползням, и силами, вызывающими оползни.Rocscience slide 6.0 быстро вычисляет коэффициент безопасности для тысяч поверхностей на различной глубине и ориентации, а затем изолирует наиболее критическую поверхность или путь с наименьшим коэффициентом безопасности (You et al., 2016). По результатам анализа устойчивости откоса будет получено наименьшее значение запаса прочности откоса. Значение коэффициента безопасности, включая небезопасные уклоны (SF , уклон < 1,25), затем было выполнено моделирование заливки раствором путем изменения значения сцепления в слое грунта с наименьшим уклоном SF .Результаты моделирования показали безопасный наклон (наклон SF > 1,25), а затем были проинтерпретированы. Блок-схема исследования представлена ​​на рисунке 2.

Рисунок 2. Блок-схема исследования

4. Результаты и обсуждение

4.1. Анализ геоэлектрических данных

Подповерхностный слой на исследуемом участке состоит из слоя глины, супеси, супеси, гравия и андезита представлены в табл. 2. По результатам геоэлектрической обработки совместно с данными колонкового бурения, глина преобладает в типе почвы в Чепоко, который может стать скользким полем в сезон дождей (Алина и др., 2020).

Анализ устойчивости откосов на основе физических свойств в деревне Чепоко, Индонезияhttps://doi.org/10.1080/23311916.2021.1940637

Опубликовано онлайн:
28 июня 2021

Таблица 2. Состав грунта и удельное сопротивление грунта BH-1 и BH-2 (Алина и др., 2020)

4.2. Анализ данных лабораторных испытаний

Почвенные исследования проводятся для определения физических свойств почвы. Физические свойства состоят из единицы веса, содержания воды ( w ), удельного веса ( G s ), пористости, коэффициента пустотности и степени насыщения. Единица веса, определенная в состоянии мокрого, сухого и насыщенного, представлена ​​в таблице 3. Содержание воды ( w ), удельный вес ( G s ), пористость, коэффициент пустотности и степень 3.

Анализ устойчивости склонов на основе физических свойств в деревне Чепоко, Индонезия результаты: содержание воды (a), удельный вес (b), пористость (c), пористость (d) и степень насыщения (e)

Рисунок 3.Результаты индекса свойств почвы: содержание воды (a), удельный вес (b), пористость (c), пористость (d) и степень насыщения (e)

Анализ устойчивости откосов на основе физических свойств в деревне Чепоко, Индонезияhttps:/ /doi.org/10.1080/23311916.2021.1940637

Опубликовано в сети:
28 июня 2021 г.

тип почвы. По данным колонкового бурения видно, что типы грунтов в ПЗ-1 и ПЗ-2 практически одинаковы, на глубине 0-10 м это глина, супесь, бурая до красновато-бурой, мягкая до жесткая, и есть галька гравий.На глубине 10–25 м это супеси, супеси, коричневые, от мягких до жестких, есть гравий. На глубине 15–25 м это супеси, супеси, гравийные пески от бурых до серых, от твердых до очень жестких, встречаются галечники и булыжники.

На основании результатов физических свойств почвы, которые включают единицу веса, содержание воды, удельный вес, пористость, пористость и степень насыщения, он показывает соответствие свойств физических параметров почвы типу почвы в место исследования.Почва в месте исследования показывает, что чем глубже почва, тем выше твердость. На глубине 0–10 м свойства мягкого грунта позволяют воде проходить легче, чем на глубине 10–25 м, которая более жесткая. Можно констатировать, что на глубине 0–10 м пористость, число пор и степень насыщения выше, чем на глубине 10–25 м. Свойства мягкого грунта будут иметь меньшую единицу веса и удельного веса, чем твердый грунт.

Геотехнические свойства сцепления и угла внутреннего трения, полученные в результате испытания на прямой сдвиг и испытания на прочность при одноосном сжатии, представлены в таблице 4.

Анализ устойчивости откосов на основе физических свойств в деревне Чепоко, Индонезия Исходя из таблицы 4, полученное сцепление ПЗ-1 колебалось от 19,9 до 34,2, а ПЗ-2 — от 5,6 до 33,7 кПа для ПЗ-2, ненулевое значение сцепления свидетельствует о том, что почвенный слой содержит связные типы грунтов, а именно глина или ил.Угол внутреннего трения (ϕ) ПЗ-1 колебался от 6,99 до 40,72, а ПЗ-2 — от 19,91 до 34,64. Результаты показывают, что почва BH-1 представляет собой очень рыхлый и плотный тип почвы. Уровень плотности почвы BH-2 очень рыхлый и рыхлый тип почвы (Bowles, 1984). В условиях очень рыхлого грунта имеется много пустот, что указывает на возможность изменения объема из-за нагрузки.

4.3. Анализ устойчивости откосов

Анализ устойчивости откосов был проведен для получения коэффициента запаса прочности откосов (SF уклон ) в месте проведения исследований с использованием слайда Rocscience 6.0. На основании данных литологии и лабораторных испытаний используемые параметры грунта представлены в таблице 5.

Анализ устойчивости откосов на основе физических свойств в деревне Чепоко, Индонезия : 28 июня 2021

Таблица 5. Параметры грунта до заливки цементным раствором

Проанализированные размеры откоса составляют 125 м в длину и 45 м в высоту. Первоначальный план анализа устойчивости откосов в деревне Чепоко, округ Гунунгпати, Семаранг, заключался в использовании слайда 6 с использованием технологии rocscience.0 показано на рис. 4. Результат расчета анализа устойчивости откосов с горкой 6.0 показан на рис. 5; значение коэффициента запаса откоса 0,847 с учетом неустойчивого откоса. Можно сказать, что склон относительно стабилен, если значение коэффициента безопасности > 1,25, что указывает на то, что оползни происходили, хотя и редко (Bowles, 1984). безопасное значение уклона (стабильный уклон).

Рисунок 4.Эскизный проект откоса в месте проведения исследований

Рисунок 5. Результаты расчета коэффициента запаса устойчивости откоса

4.4. Моделирование цементации

Моделирование проводится методом цементации путем изменения сцепления слоя грунта с наименьшим коэффициентом запаса (глина и супесь 1) для увеличения значения коэффициента запаса на исследуемом участке, что представлено в Таблица 6.

Анализ устойчивости откосов на основе физических свойств в деревне Чепоко, Индонезия https://doi.org/10.1080/23311916.2021.1940637

Опубликовано онлайн:
28 июня 2021 г.

. Это моделирование проводится шесть раз путем постепенного изменения параметров сцепления в слое глинистого грунта и супесчаной глины, которые считаются имеющими наименьший запас прочности так, чтобы запас прочности был равен 1.25. На основе Таблицы 6 график взаимосвязи между сцеплением и запасом прочности показан на Рисунке 6. Опубликовано в сети: 28 июня 2021 г.

сцепление прямо пропорционально запасу прочности.Это видно из начального значения сцепления перед цементацией слоем глинистого грунта и супеси 1, имеющих одинаковое значение сцепления 26,4 кПа и коэффициент запаса прочности откоса SF откос , равный 0,847, который включает категорию неустойчивого откоса. Преодолеть это можно с помощью метода затирки. Результат моделирования с безопасным значением запаса прочности, которое считается относительно стабильным, показан на рисунке 7. Результаты моделирования показывают, что значение запаса прочности будет увеличиваться, если значение сцепления 1 слоя глинистого грунта и супеси цементируется до тех пор, пока не достигнет значение 42 кПа, так что коэффициент безопасности увеличился до 1.294, который считается безопасным от обрушения склона.

Рис. 7. Коэффициент безопасности откоса после моделирования цементации

Результаты моделирования, показанные на рис. 7, доказывают, что метод цементации повышает устойчивость откоса. Алина и др. (2020) сообщили, что в Cepoko преобладает глина, которая может стать оползающим полем в сезон дождей, после моделирования эффект цементации при определении значения коэффициента безопасности заключается в закачке цементной жидкости, которая увеличивает сцепление между породами, чем выше значение сцепления, содержащееся в материале, из которого состоит откос, тем больше значение коэффициента запаса откоса.

5. Заключение

Литологический состав почвы в месте проведения исследований в Чепоко можно объяснить физическими свойствами почвы. Результаты лабораторных испытаний показывают соответствие значения единицы веса, содержания воды, удельного веса, пористости, пористости и степени насыщения наряду с литологическим составом. Геотехнические свойства, такие как сцепление и угол внутреннего трения, позволяют предположить, что изучаемая территория состоит из глины и рыхлого грунта, что указывает на возможность оползней, особенно при высоком содержании воды.Результат анализа устойчивости откосов с использованием программного обеспечения rocscience slide 6.0 показывает, что оползни часто происходят с коэффициентом безопасности склона SF , уклон , равным 0,847, который включает категорию неустойчивого склона. Метод цементации для укрепления откоса был смоделирован постепенно путем шестикратного изменения сцепления, после чего уклон SF увеличился до 1,294, что включает в себя относительно стабильный уклон. Моделирование заливки цементным раствором подтверждает, что сцепление грунта усиливается, что повышает устойчивость откоса.

Добавить комментарий

Ваш адрес email не будет опубликован.

[an error occurred while processing the directive]
