Укрепление откосов георешеткой: технология и рекомендации

Домашний уют 28 октября 2018

В ландшафтном дизайне, архитектуре и строительстве в целом сегодня широко используются композиты и синтетические материалы. Они органично входят как в природные, так и в искусственные конструкции, выполняя задачи укрепления и коррекции различных форм. Одним из самых распространенных материалов такого типа можно назвать георешетку для укрепления откосов на крутых склонах.

Что представляет собой георешетка?

Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013

До недавнего времени инженерные средства для решения задач изоляции или укрепления открытых грунтов в основном ограничивались вариациями геотекстиля. Как минимум, так ситуация обстояла в сферах массового обслуживания участков разного назначения. Усовершенствование конструкции геосинтетиков позволило существенно расширить спектр инженерных задач данного типа, что и сформировало спрос на создание эргономичного пласта с гибкой, но прочной структурой. Именно так можно представить георешетку для укрепления склонов, которая выполняет функцию внешнего армирования грунтов, грунтощебней и песчаных поверхностей. Данная разновидность синтетической решетки изготавливается из пластиковых лент, которые скрепляются между собой сваркой, формируя ячеистую структуру. В процессе эксплуатации после укладки этот синтетик создает противоэрозионную защиту откосов и насыпей в условиях высокой крутизны склона. Такие задачи актуальны при строительстве автодорог, мостов, ЖД-путей, переходов через магистрали и т. д.

Объемные георешетки

Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013

Наиболее популярная разновидность георешетки, что обуславливается трехмерной структурой ее ячеек. Площадь такого покрытия в зависимости от формы выпуска в брикетах варьируется от 10 до 25 м2. Что касается материала изготовления, то объемная георешетка для укрепления откосов выполняется из следующего сырья:

  • Полимеры. Недорогой по цене и практичный синтетик, который позволяет выпускать изделие в небольших размерах, но с высокими прочностными свойствами. Из полимеров изготавливают как сплошные, так и перфорированные ленты, что дает возможность обеспечивать и функцию дренажа.
  • Текстильное полотно. Оптимальное решение для зонирования слоев, снижения негативных последствий от морозного пучения и армирования откосов.
  • Бетон. Особая разновидность георешетки, благодаря которой формируется общий каркас армирования проблемного участка. В рамках бетонной конструкции могут использоваться вышеназванные геосинтетики.

Плоские георешетки

Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013

Также решетчатая вариация геотекстиля, но с плоскими ячейками прямоугольной или квадратной формы. Как таковое армирование откосов данным материалом редко выполняют, но зато с его помощью без наращивания высоты ландшафта можно эффективнее реализовать следующие задачи:

  • Фиксация конструктивных пластов.
  • Равномерное распределение по площади динамических и статических нагрузок. Иными словами, реализуется косвенное укрепление откосов георешеткой с плоской конструкцией.
  • Увеличение несущей способности основы.
  • Снижение рисков образования колеи и провалов на дорогах.
  • Удержание щебня и гравия на необходимом технологическом слое без его ухода в почву.

Плоская георешетка чаще используется там, где в принципе не оправдывается или технически невозможно применение объемных армирующих сот. Это может быть устройство подъездных путей, укладка дорожек, монтаж тяжелых напольных покрытий и т. д.

Общая технология укрепления откосов георешеткой

Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013

Непосредственно для армирования сложных ландшафтных участков по грунту применяется следующая технология устройства георешетки:

  • Производятся замеры и планировка целевой площадки. Для этого применяют измерительную технику, а также ручные приспособления наподобие уровней и нивелиров.
  • В случае с отсыпными склонами в обязательном порядке выполняется трамбование. Данная задача решается ручными катами или виброплитой.
  • Выполняется раскатка материала по размеченной и подготовленной площади. Как отмечает инструкция по укреплению откосов георешетками, независимо от угла склона, верхняя часть покрытия должна захватывать горизонтальную плоскость минимум на 50 см.
  • Материал фиксируется специальными крепежами в соответствии с оптимально подходящей для конкретного случая силой натяжения.
  • Проводится контрольный замер и оценивается физическое состояние уложенной георешетки.
  • Соты конструкции заполняются сыпучим материалом.

Используемые крепежные материалы

Укладка георешетки может производиться как в одиночном, так и во множественном порядке. То есть не обязательно для одной площадки стремиться ограничиваться одним модулем – возможности для сцепки и формирования прочных швов исключают проблемы разрушения единого армирующего полотна. Другое дело, что каждый модуль должен фиксироваться по краям в отдельном порядке независимо от того, сопрягается ли с ним соседний модуль. Из этого и следует исходить, определяя количество крепежей.

Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013

Монтаж георешеток для укрепления откосов может выполняться разными техническими средствами, но чаще применяются нагели, пластиковые или металлические анкера, а также скобы из стальной арматуры. Крепление осуществляется как по краям, так и по центральной оси. Причем не рекомендуется размещать фиксаторы по прямой линии. Наибольший укрепляющий эффект обеспечит конфигурация расстановки крепежа в шахматном порядке. Для скрепления отдельных модулей между собой дополнительно используется пневмостеплер. По средним расчетам, на фиксацию 1 км

2 сплошной георешетки уходит порядка 2000 крепежных элементов.

Какой материал использовать в качестве заполнителя?

После установки геокаркаса можно приступать к заполнению его сот сыпучим материалом. В этом качестве может выступать и обычный грунт, и песчано-щебенчатые смеси. Выбор определяется требованиями к укреплению и внешнему виду покрытия. И если в случае с дорожными насыпями укрепление откосов георешеткой вовсе не ориентируется на декоративные задачи и может быть дополнено бетонными опорами, то в ландшафтном дизайне, напротив, создается водоснабжающая инфраструктура для полива растительности. В этом случае заполнение осуществляется с применением плодоносного грунта или песчано-торфяной смеси, после чего производится высадка семян декоративных растений или газона.

Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013

Советы по укреплению неподтопляемых откосов

Простейший тип ландшафта с уклоном, для которого можно применять две схемы армирования:

  • Техника подходит для малосвязанных и глинистых грунтов. По всему склону укладывается георешетка для укрепления откоса с последующей фиксацией. В верхней части границы модулей должны заходить под каменный упор, который будет препятствовать размыванию склона при обильных осадках.
  • С верхней и нижней части покрытие геокаркаса с заполнителем должно полностью закрывать откос. При этом в нижней области организуется герметичная канава, переправляющая стоки в ближайший водосборник или канализацию.

Техника укрепления подтопляемых откосов

Регулярно подтопляемые склоны подвержены как собственному размыву и разрушению, так и деформации наружных армирующих пластов. В связи с этим должны быть предприняты дополнительные меры по защите геокаркаса. Во-первых, использоваться должна только объемная решетка, а во-вторых, в качестве заполнителя должен применяться эффективный дренажный материал – например, гранитный щебень диаметром 20-40 мм. Если предполагается интенсивный сток воды, то поверхность решетки желательно залить бетонным раствором. Под самим армирующим слоем укладывается защитный слой с обратной фильтрацией на основе того же геотекстиля.

Заключение

Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013

На фоне активного процесса урбанизации и стремительного ритма городской жизни возрастает интерес к природным объектам со всеми атрибутами ландшафтного дизайна. Вместе с этим возникает потребность и в решении проблем, связанных с защитой естественного грунтового массива от размывов водой и эрозии. Для предотвращения негативных последствий подобных явлений на склонах как раз и применяются георешетки. Это простое и эффективное решение, которое и по финансовым затратам вполне привлекательно. К примеру, георешетка «Геоспан» для укрепления откосов в базовом исполнении стоит порядка 150 руб/м2. Это конструкция с объемной сотовой структурой на основе полиэтиленовых лент, соты которых можно заполнять щебнем, грунтом и песком. Также существуют и более функциональные модификации, в том числе рассчитанные на эксплуатацию в условиях широкого температурного диапазона от -60 до 70 °С.


Источник: fb.ru

monateka.com

Объемная георешетка укрепит откосы, склоны, берега, канавы

При использовании георешетки для укрепления дорожных и железнодорожных оснований она обеспечивает создание слоя с высокой изгибной жесткость, равномерное распределение нагрузок и сокращение разрушающего воздействия на основание. Георешетка предотвращает «расползание» несвязных материалов вдоль обочин, а так же смещение, просадку и растрескивание конструкций и предупреждает колееобразование даже на слабом земляном полотне. Благодаря подобному воздействию срок службы и прочность дорожного основания увеличиваются, а сроки и стоимость строительства снижаются.

Георешетка также служит для противоэрозийной защиты естественных склонов и откосов насыпных сооружений, обеспечивая надежное закрепление грунта до образования устойчивого дернового покрова. Георешетка может служить армирующим элементом при укреплении слабых оснований, а также в конструкциях дорожных одежд. Применение объемной георешетки в этом случае позволяет оптимизировать конструкцию в целом, уменьшив ее деформацию и снизив толщину несущего щебеночного слоя.

В последнее время потенциал дорожно-строительной отрасли России значительно увеличился, благодаря чему появилась возможность строить дороги высокого качества, используя для этого современные технологии с применением разнообразных геосинтетических материалов.

Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013Отечественные и зарубежные геосинтетики давно доказали свою незаменимость при решении сложных инженерных задач. Укрепление слабых оснований, строительство насыпей с откосами повышенной крутизны, противоэрозионная защита и стабилизация устойчивости склонов, укрепления канав, предотвращение трещинообразования в асфальте, увеличение срока службы дорог – вот те задачи, которые можно решить быстро, экономично и качественно, используя геосинтетические материалы.

К группе геосинтетических материалов относятся георешетки, сетки, ткани, нетканые фильтры, композитные маты, выполненные из полипропилена, полиэтилена, полиэфира или арамида.

Одним из наиболее перспективных геосинтетических материалов на рынке стройиндустрии, безусловно, является георешетка, имеющая широкий спектр применения.

Георешетка – объемная георешетка (геосоты, геоячейки)– объемная сотовая конструкция из полимерных или синтетических лент, скрепленных между собой в шахматном порядке. В рабочем состоянии образует модульную ячеистую конструкцию. Модуль покрывает площадь от 10 до 25м². При транспортировке в свернутом состоянии георешетка занимает очень мало места, а при монтаже легкие компактные модули быстро разворачиваются.

Георешетка имеет широкую область применения:

  • строительство подпорных стенок;
  • армирование слабых оснований;
  • противоэрозионная защита откосов;
  • защита конусов путепроводов;
  • строительство парковок и спортивных площадок;
  • укрепление берегов водоемов и каналов.

Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013Георешетки применяются в дорожных конструкциях для укрепления слабых оснований и дорожных одежд. В сочетании с нетканой  разделительной прослойкой георешетка повышает модуль упругости  армируемого слоя. Такое применение  георешетки позволяет сократить  расход минеральных  материалов, за счет уменьшения толщины конструкционных слоев дороги,  и добиться равномерной осадки насыпи.

Для эффективной работы в грунте стенки ячеек георешетки имеют тесненную поверхность и, в случае необходимости перфорацию. Перфорирование придает материалу несколько преимуществ:

  • при применении технологии для усиления основания автомобильных дорог и железнодорожных оснований на слабых грунтах создается высокая степень взаимосвязи заполняющего материала и ячеек решетки, что снижает возможность образования повышенной пустотности в зоне «стенка ячейки – заполняющий материал»;
  • перфорирование позволяет просочившейся воде равномерно распределятся по ячейкам, предотвращая заполнение и способствуя фронтальному дренажу;
  • в системах, где в качестве заполнителя применяется грунт и растительный покров, корни растений могут свободно проникать сквозь отверстия ячеек, что увеличивает стабильность вегетативного покрова, а, следовательно, способствует укреплению конструкции в целом.

Георешетка оптимально подходит для возведения подпорных стен различной высоты, с углом заложения до 90. Конструкции из геоячейки технологичнее традиционных решений по укреплению откосов насыпей или конусов путепроводов. Прежние методы (выполаживание склона, устройство деревянной обрешетки, облицовка железобетонными плитами) по сравнению с новыми решениями малоэффективны, слишком материало- и трудоемки.

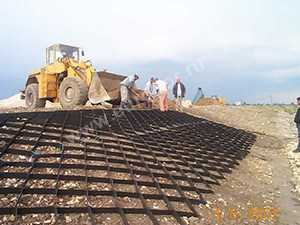

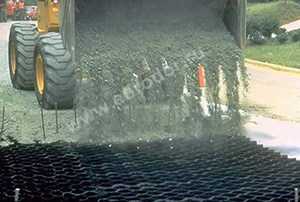

Процесс укладки георешетки проходит в несколько этапов: материал укладывается послойно; ячейки заполняются песком, или щебнем. Закрепление геокаркаса на поверхности откоса и соединение отдельных модулей между собой осуществляются с определенным шагом пластиковыми анкерами длинной 500 мм, 800 мм или железной арматурой. Конструкция укрепления откосов с помощью георешетки представляет собой сплошной ковер из модулей георешетки, ячейки которой заполняются растительным грунтом или торфопесчаной смесью (с последующим посевом семян многолетних трав на озеленяемых откосах) или щебнем на конусах путепроводов.

На откосах насыпей или выемок георешетка применяется без нетканого материала, ячейки заполняются растительным грунтом, с последующим посевом семян многолетних трав.

Использование георешеток имеет множество преимуществ. Применение этого материала для укрепления откосов позволяет сохранить их естественный природный вид; снизить объемы земляных работ за счет использования местных низкокачественных материалов (пылеватых песков, суглинков и тому подобного).

Георешетки устойчивы к влиянию ультрафиолетовых лучей, химической среды почв и эрозийным воздействиямПри использовании георешетки для укрепления дорожных и железнодорожных оснований она обеспечивает создание слоя с высокой изгибной жесткость, равномерное распределение нагрузок и сокращение разрушающего воздействия на основание. Георешетка предотвращает «расползание» несвязных материалов вдоль обочин, а так же смещение, просадку и растрескивание конструкций и предупреждает колееобразование даже на слабом земляном полотне. Благодаря подобному воздействию срок службы и прочность дорожного основания увеличиваются, а сроки и стоимость строительства снижаются.

Георешетка также служит для противоэрозийной защиты естественных склонов и откосов насыпных сооружений, обеспечивая надежное закрепление грунта до образования устойчивого дернового покрова. Георешетка может служить армирующим элементом при укреплении слабых оснований, а также в конструкциях дорожных одежд. Применение объемной георешетки в этом случае позволяет оптимизировать конструкцию в целом, уменьшив ее деформацию и снизив толщину несущего щебеночного слоя.

По материалам компании

ООО «Европейские Дорожные Технологии» (Санкт-Петербург)

www.eurodor.ru

Укрепление откосов, склонов в Калининграде. Георешетка, гидропосев

Для начала надо принять во внимание величину уклона вашего участка. Если уклон малый (до 8% или 5 градусов), то такие откосы, как правило, укрепляются высадкой кустарников деревьев, или специальными семенами газонных трав, например, «ДЗО» - для заложения откосов.

Участки с углами откосов или склонов свыше 8% укрепляются при помощи гидропосева, объемных георешеток и противоэрозионных геоматов.

При этом необходима предварительная подготовка тела откоса - убираются эрозионые канавки, отсыпается более или менее равномерная толщина слоя грунта‚ тело склона планируется и разравнивается. Далее производится уплотнение поверхности откоса с помощью виброплиты с коэффициентом уплотнения (согласно СНИП) не менее 0,95. Данный параметр мы контролируем с помощью специального прибора.

После предварительной подготовки откоса или склона, в зависимости от технических условий , выбирается одна из представленных ниже технологий его укрепления:

Технология гидропосева

Гидропосев газона – одна из наиболее эффективных современных технологий для создания качественного покрытия на сухих откосах, которая дает возможность получить отличный результат уже через 2-2.5 недели. Способ предусматривает равномерное распыление специального раствора на подготовленную поверхность.

Раствор для гидропосева смешивается непосредственно в специализированной машине (гидросидере) и состоит из:

  • мульчирующего материала;
  • семян;
  • питательных добавок и микроэлементов;
  • гидрогеля;
  • клейковины;
  • корректоров кислотности почвы.

Внесение удобрений одновременно с семенами и влажной мульчей способствует быстрому и дружному прорастанию семян. Наличие в растворе клейковины предотвращает выдувание семян ветром и вымывание дождями. Клейковина связывает компоненты состава воедино и надежно фиксирует его на почве. Функция гидрогеля заключается в накоплении, удержании и равномерной отдаче влаги почве.

Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013

Гидропосев на крутом склоне в г. Пионерский

Технология укрепления сухих и подтапливаемых откосов, склонов с помощью объемных георешеток

Объемные георешетки представляют собой сотовую трехмерную конструкцию, которая после монтажа в теле откоса или склона заполняется щебнем, песком, либо плодородным грунтом. Высота ячейки георешетки назначается в зависимости от угла возвышения откоса (смотри таблицу 1) – чем он больше, тем выше должна быть высота ячейки.

Основные физико-механические свойства георешеток для укрепления склонов, откосов:

  • экологически безопасный материал, соответствует всем природоохранным нормам, работает в контакте с кислыми и щелочными средами рН 4-11;
  • высокая устойчивость к воздействию ультрафиолетового излучения;
  • высокие показатели разрывных нагрузок сварного шва – не менее 12 кН/м.
Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013

После подготовки тела откоса, как было сказано выше, перед монтажом объемной решетки, у подошвы и бровки склона создаются анкерные траншеи, предназначенные для укрепления концевых частей георешетки.

По телу откоса, склона раскатывают геотекстиль, так чтобы взаимный перехлест полотен составлял 20-30 см, который будет выполнять роль обратного фильтра. Создание такого слоя (фильтра) обязательно:

  • при укреплении подтопляемых откосов; – при укреплении неподтопляемых откосов, сложенных водонеустойчивыми, легкоразмываемыми грунтами;
  • при наличии выклинивающихся водоносных горизонтов в мокрых выемках. После этого происходит монтаж георешетки с ее фиксацией на теле откоса с помощью Г-образных анкеров из арматуры.

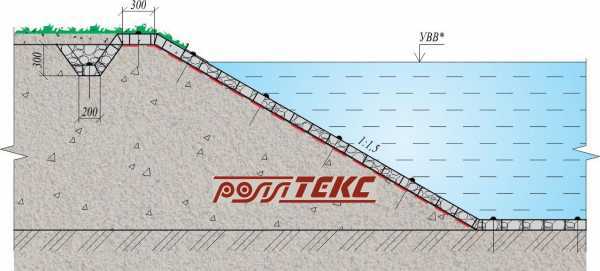

Схема укрепления подтопляемых откосов

Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013

Для укрепления подтопляемых откосов, склонов георешетка заполненяется до уровня верхних вод (УВВ) гравием или щебнем.

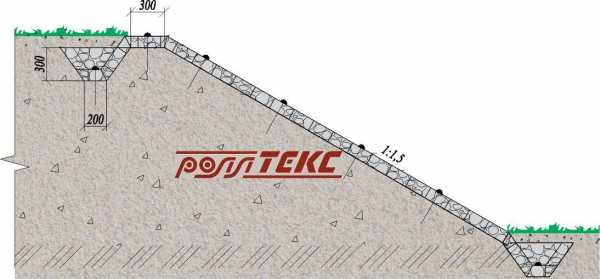

Схема укрепления сухих откосов

Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013

Для укрепления сухих откосов, склонов в качестве наполнителя объемной решетки может быть использован грунт (подразумевается засев семенами газоных трав), песок, щебень, гравий.

На крутых склонах рекомендуется использовать перфорированную объемную георешетку.

Технология укрепления откосов с помощью противоэрозионных геоматов

Противоэрозионный геомат – трехмерный материал из полипропилена, либо полиамида.

При развитии растительного покрова геомат укрепляет корневую систему, тем самым обеспечивает противоэрозионнуюзащиту. Материал позволяет производить укрепление откосов величиной до 60 градусов, и используется, в основном, для укрепления сухих откосов.

После подготовки тела откоса, склона, как и в случае с объемной георешеткой, у бровки откоса также организуется анкерная траншея, необходимая для надежной фиксации геомата грунтом обратной засыпки. После чего материал расстилается по телу откоса, с взаимным перехлестом по ширине 20-30 см, и фиксируется Г-образными нагелями.

Далее по технологии производится предварительный засев семенами газонных трав с нормативом 10 г/м2, производится просыпание всей площади геомата плодородным грунтом и разравнивание. После чего производится окончательный засев семенами из расчета 40 г/м2 и обильный пролив засеянной площади водой.

Рекомендуется произвести укрытие всей засеянной площади материалом спанбонд, плотностью 17 г/м2 – это защитит семена от птиц и ветровой эрозии. На крутых откосах, которые укреплены с применением геоматов, рекомендуется произвести засев трав по технологии гидропосева.

Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013

geo39.ru

Укрепление склонов георешеткой | Москва и Московская область

  Компания «Чистые водоемы» выполняет укрепление склонов и откосов георешеткой и оказывает консультационную помощь в подборе оптимального материала и крепления. Выполняем качественно, приемлемая цена, гарантии!

Укрепление склонов и откосов георешеткой

Изделие представляет собой объемную конструкцию, выполненную на основе полимеров. Оно позволяет недорого придать склону береговой полосы привлекательный вид. Георешетка является современным строительным продуктом. Ее использование исключает возникновение почвенной эрозии. Укрепление склона георешеткой отличается простотой. Все операции легко выполнимы даже в условиях частного садового участка. Георешетка относится к разряду прогрессивных армирующих изделий. Она востребована при прокладке дорог, пользуется популярностью при территориальном благоустройстве. Продукт задействуют для почвенного укрепления и максимального поднятия несущих способностей оснований грунта.

Укрепление склонов и откосов георешеткой доступно не только профессионалам строительного рынка, но также и гражданам, решившимся на самостоятельное обустройство личной загородной территории. Монтаж конструкции крайне прост. Ее вес минимален. Работы не требуют использования специальной техники и осуществляются вручную. Георешетка изготавливается из полимерных полос, соединяемых посредством сварки. Таким образом образуются геосоты. Они характеризуются упругостью и высоким прочностным запасом при разрыве или растяжении. Полученные соты заполняются любым материалом. Подходит грунт, щебень или крошка мрамора.

Почему предпочтительно укрепление склона или откоса георешеткой

Для береговой защиты всегда отдавали предпочтение натуральным материалам. В ход шли кокосовые маты, брусья из дуба и лиственницы. Наряду с ними использовались бетонные или металлические сваи. Помогает укрепить берег и озеленение. Все описанные способы имеют недостатки. Посадка древесно-кустарниковой растительности на склоне отнимает много времени. Бетонные и металлические изделия лишены эстетики. Для их установки приходится привлекать строительную технику. Дерево и маты из кокоса подвергаются медленному разрушению благодаря влаге и температурным колебаниям. Укрепление склона георешеткой безопасно, с точки зрения экологии, и прослужит долгие годы. Полимеры сочетают в себе все преимущества известных ранее конструкций. Они универсальны и пригодны для реализации огромного количества идей по облагораживанию территории.

Достоинства укрепления склона георешеткой

•георешетка рассчитана на длительный эксплуатационный период, устойчива к воздействию механического характера, резистентна к природным факторам, влиянию химикатов, грибковым поражениям;
•конструкция позволяет сохранить чистоту воды, поскольку не выделяет вредных соединений, что делает ее пригодной для применения в заповедных территориях и водоемах, предназначенных для рыбоводства;
•укрепление склона георешеткой не нарушает естественного роста корневой системы растений;
•изделие быстро укладывается, берегоукрепление с его помощью не требует специфических знаний и сложных технических устройств;
•георешетка одинаково хороша как для стоячих водоемов, так и для водных объектов с активным течением, а также для использования на стабильных и не стабильных почвах;
•изделие способно удовлетворить все запросы современного ландшафтного дизайна, будь то создание террас, организация доступа к воде, декоративное оформление береговой полосы и пр.;
•невидимость конструкции, которую скрывает наполнитель, посаженная растительность, благодаря чему не теряется естественность линии берега;
•на укрепление склона георешеткой цена самая низкая, по сравнению с применением бетонных и деревянных изделий, отсутствуют сложности с транспортировкой.

Этапы укрепления склона георешеткой

Сначала приступают к подготовке основания на склоне. Она сопровождается снятием верхнего почвенного слоя, выкапыванием торчащих корней и прочих включений, способных нарушить целостность геосинтетического материала. Часть почвы может быть срезана, если требуется придать берегу большую пологость. Далее, наступает очередь вибротрамбовки укрепляемого участка. После этого доходят до обустройства дренажной прослойки. Она необходима, когда укрепление откоса георешеткой производится в районе преобладания глинистых переувлажненных почв и при наличии залегающих близко к поверхности грунтовых вод. В качестве дренажного компонента выступает геотекстиль, изготовляемый из нитей полимера. Материал способен к обратной фильтрации. Им укрывается весь берег, после чего укладывается георешетка.

Последняя снабжена стандартизированными модулями. Они имеют фиксированные размерные параметры. Модули укладываются на откосе и фиксируются друг к другу. В результате они образуют армокаркас. Его фиксация на грунтовом основании осуществляется посредством пластиковых и металлических нагелей. Это крепежи анкерного типа.  Их выбор зависит от геологии участка. Больше всего востребованы нагели метровой длины. Они выполнены из металла, а точнее, из арматуры на его основе, и размещаются на площадке по типу шахматной расстановки. Модульное соединение при укреплении откосов георешеткой производится пневмостеплером. Армокаркас приобретает монолитный вид. Он проверяется на плотность прилегания к земле и параллельность модульного размещения.

Остается засыпать ячейки георешетки на откосе предпочтительным материалом, озеленить береговую полосу. Для этого лучше использовать семена многолетников. Грунт после помещения в него семян подвергается трамбовке и орошению. Растительность подбирается с учетом устойчивости к переувлажнению. Предпочтение отдается видам с ветвистой корневой системой. Оставшийся после выполнения укрепительных работ материал подходит для формирования армированных лужаек, экологических стоянок и используется для садового декора.

Выполняя укрепление склонов и откосов георешеткой, специалисты нашей компании неукоснительно соблюдают технологию монтажа и следят за его качеством. В результате мы создаем армокаркас, способный к длительному противостоянию с весенним половодьем и затяжными дождями. Свяжитесь со специалистами компании «Чистые водоемы» для консультации. Мы подберем оптимальный тип георешетки и креплений к ней, выполним все необходимые мероприятия.

Волоколамск, Воскресенск, Дмитров, Егорьевск, Зарайск, Истра, Кашира, Клин, Коломна, Красногорск, Ленинский, Луховицк, Люберцы, Киевский, Можайск, Мытищи, Наро-Фоминск, Ногинск, Одинцово, Озерск, Орехово-Зуево, Павловский Посад, Подольск,Пушкино ,Раменское, Руза, Сергиев-Посад, Серебряные Пруды, Серпухов, Солнечногорск, Ступино, Талдомо, Чехов, Шатура, Шаховская, Щёлково.

rus-voda.ru

Геосетка для укрепления склонов и откосов

Геосетки и георешетки представлены к продаже в широком ассортименте. Они схожи по принципу действия и новизне. Выбор потребителя будет зависеть от его намерений и сложности работ. Для склонов, угол которых не меньше 70°, лучше использовать геосетку, а вот если предстоит укреплять более крутые поверхности, то рекомендуется купить георешетку.

Использование сетки для откосов

Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013

Геосетка для укрепления склонов представляет собой рулонный материал, который состоит из геонитей. Это изделие предназначается для равномерного распределения нагрузки по площади основания. Используется она при дорожном строительстве, а также армировке откосов.

В первом случае речь идёт об укреплении дорожного полотна. Сетка отлично обеспечивает сцепление разных материалов, отличается износоустойчивостью и длительным сроком эксплуатации, который составляет 25 лет и больше. Приобретая геосетку для укрепления склонов, вы должны ознакомиться с ее стандартными размерами, которые равны 2 x 5 м.

Основные преимущества

Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013

Среди главных плюсов, благодаря которым описываемый материал оказался столь распространён у потребителей, следует выделить:

  • длительный срок эксплуатации;
  • довольно широкий диапазон температур;
  • химическую устойчивость;
  • быстрый монтаж;
  • способность выдерживать неравномерную усадку;
  • высокую износостойкость;
  • гибкость;
  • экобезопасность.

Сетку довольно просто установить, при этом затраты на другие строительные работы сокращаются. Финальная конструкция обретает довольно продолжительный срок использования. Эксплуатация сетки возможна при диапазоне температур в пределах от -70 до +70 °C, что актуально для суровых морозов и переменчивого климата.

Геосетка для укрепления склонов имеет еще один важный плюс – устойчивость к ультрафиолету и микроорганизмам. Всё это расширяет область использования и позволяет получить дополнительные варианты применения. При разрыве сетка удлиняется. Она хорошо пропускает влагу и не исключает рост зеленых насаждений.

Описание

Описываемая сетка представлена к продаже в двух типах, один из которых нужно выбрать с учетом того, что вы планируете укреплять. Плоский материал с ячейками в виде прямоугольников – это двуосная сетка. Она применяется для монтажа автомобильного полотна. Последнее можно защитить от внушительных нагрузок или реконструировать.

Подходит материал и для армирования бетонных конструкций. Для крутых откосов рекомендуется использовать одноосный вариант сетки, который подходит еще и для защиты склонов от оползней. Это решение применяется при строительстве домов, а также укреплении слабых грунтов.

Основные производители

Если вам нужна геосетка для укрепления склонов на даче, то для начала вы должны ознакомиться с основными производителями этого материала. Торговая марка «Тенсар» – это американский концерн, деятельность которого направлена на разработку и выпуск биоматериалов. Фирма поставляет свою продукцию в страны Европы, а вот на российском рынке сетка представлена в небольшом количестве, ведь ее стоимость довольно высока, а материалы относятся к премиум-классу.

Наиболее распространены одноосные сетки «Тенсар» RE и UX, которые изготавливаются из этилена высокой плотности. Компания называет их наиболее устойчивыми и прочными из всей линейки. Этот материал наиболее часто можно встретить при армировании насыпи, откосов и склонов. А вот для дорожных ремонтных работ используются двуосные сетки SS. В качестве их отличительных черт выступают легкость и высокая прочность.

У компании имеются свои наработки, например, трехосная сетка TriAx. Этот материал состоит из полипропиленовых и полиэтиленовых слоёв, которые предусматривают идеальную изотермию, обеспечивающую изделию прочность и выносливость.

Производитель «ПластТехно»

Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013

Эта компания существует на рынке уже больше 15 лет. Основная деятельность направлена на изготовление и реализацию геосинтетических товаров, которые используются в разных областях строительства. Бренд стал популярен благодаря низким ценам и достойному качеству изделий.

Завод сотрудничает с российскими покупателями, а цены ориентированы на отечественного потребителя. В качестве отличительных особенностей завода выступают работа на заказ и наличие индивидуальных линий поставки для крупнооптовых заказчиков.

Компания «АРМОСТАБ»

Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013

Геосетку для укрепления склонов, фото которой вы сможете отыскать в статье, изготавливает ещё и «АРМОСТАБ». Эта фирма является довольно крупной и хорошо зарекомендовала себя в роли одного из лидеров в области производства геоматериалов. Компания делает акцент на качественных характеристиках продукции, инвестируя средства в производственную базу.

Фирма активно развивается и предлагает потребителю доступные цены. Поставщик сотрудничает с государственными структурами и разрабатывает продукцию, реализуя ее на региональном уровне. Материал используется при строительстве крупных объектов на территории России.

Основные разновидности геосетки

Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013

Современные производители материалов поставляют на рынок сетки, которые используются для армирования асфальтобетона и укрепления откосов. Геосетку можно классифицировать по нескольким признакам, среди прочих следует выделить материал, это может быть:

  • полиэтилен;
  • полипропилен;
  • полиэфир;
  • полиамид;
  • базальт;
  • стекловолокно.

Подразделить изделия можно еще и по назначению. Их используют для асфальтобетона, а также армирования грунта или бетона. Выбирая геосетку для укрепления склонов и откосов на даче, вы должны обратить внимание на то, что классифицируется этот материал ещё и по ориентации пространственных узлов. Таким образом, сетка может быть одно- и двухосной или противоэрозионной.

В продаже вы сможете отыскать разные сетки, которые отличаются между собой по способу изготовления. В некоторых случаях используется литье, в других – переплетение, тогда как в третьих материал соединяется узловым методом. Если перед вами вытянутые в длину ячейки, то вы можете быть уверены в том, что сетка является одноосной и используется для армирования слоев грунта и их разделения. При этом применяются несколько технологий:

Отсыпка предусматривает использование нерудных материалов на площадках, где почва имеет низкое расчётное сопротивление. Что касается изготовления дамб, то их устанавливают на подпорных стенах и откосах. Если требуется армировать асфальтобетон, выстроить площадку с дешевым покрытием или дорогу, то лучше использовать двойную сетку, которая применяется на щебеночном грунте.

Некоторые характеристики геосетки в зависимости от материала в основе

Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013

Прежде чем выбрать геосетку для укрепления склонов и откосов, необходимо обратить внимание на то, какой материал лежит в ее основе. Он будет влиять на некоторые характеристики. Например, полипропиленовая сетка имеет низкую прочность и такую же устойчивость к лучам солнца. А вот к химическим веществам материал устойчив, как и к биологическим организмам. Полипропиленовая сетка водостойка, чего нельзя сказать о полиамидной разновидности. Если на неё воздействует вода, то устойчивость к влаге снижается на 30 %.

Полиэфирная сетка отлично переносит воздействие воды, у неё превосходная биологическая устойчивость и переносимость ультрафиолетовых лучей. Полиэфирная сетка прочна, как и полиамидная. Однако у последней не столь высокая устойчивость к ультрафиолету. А вот химическая стойкость уменьшается при рН меньше 5,5.

Рассматривая ближе базальтовую или стекловолоконную геосетку для укрепления склонов, фото которой представлены в статье, вы должны учесть, что эти материалы не столь устойчивы к агрессивным средам, поэтому их укладка осуществляется под асфальт. Полиэфирная сетка является наиболее прочной. Покупая материал, вы должны учитывать его основные характеристики, среди них:

  • удлинение на разрыв;
  • прочность;
  • растяжение;
  • размеры ячейки.

Первый параметр может изменяться в пределах от 13 до 15 %. Прочность растяжения равна пределу от 30 до 50 кН/м. Что касается ячейки, то ее минимальный размер составляет 1 x 1 см. Максимальный параметр ячейки достигает 5 x 5 см. Литьевую геосетку для укрепления склонов на дачном участке изготавливают методом экструзии. Для этого в горячем материале проделываются отверстия, но могут использоваться и другие методики. Например, полотно растягивается в одном или обоих направлениях. Иногда из плоской щели выдавливается бесконечное полотно.

Особенности укладки геосетки

Геосетка укладывается методом поперечного или продольного раскатывания рулонов по откосу. Если последние являются пологими, то монтаж сетки рекомендуется осуществлять в продольном направлении. Геосетка для укрепления склонов на дачном участке раскатывается поперечно, если осуществляется работа над нижними или верхними частями насыпи. При этом удается повысить сопротивляемость почвы к сдвигам.

Начинать работы по поперечной укладке материала необходимо от бровки. Полотна нужной длины нарезаются заранее. Раскатывают сетку с нижней части склона в продольном направлении. Нахлест должен составить предел от 20 до 30 см. Полотно геосетки для укрепления склонов на даче раскатывается и фиксируются к поверхности через каждые 10 м. Использовать для этого необходимо анкеры или скобы. Они должны быть выполнены из прочной проволоки диаметром в 3 мм или больше.

По ширине рулоны тоже необходимо зафиксировать таким же способом в двух или трёх местах. Как только геосетка будет уложена, сверху раскладывается растительный грунт с семенами растений. Толщина почвы должна составить примерно 10 см. Это позволит обеспечить равномерный травяной покров и необходимый режим влажности.

Описание сетки "АГМ-Склон"

Геосетка для укрепления склонов "АГМ-Склон" – это материал, который обеспечивает повышение эксплуатационных показателей дороги. Покрытие обретает повышенный срок службы, на нём не появляются различные дефекты по типу выбоин, трещин и колейности. Откосы обретают устойчивост, это относится даже к тем, что обладают повышенной крутизной.

Слабые основания после укладки сетки обретают качество повышенной несущей способности. Материал изготавливается из полиэфирного волокна и обладает противоэрозионными качествами. Структура является трехмерной, за счет этого можно обеспечить удержание и укрепление грунта на наклонных поверхностях.

Геосетка в Казахстане

Если вы решили уложить геосетку для укрепления склонов своими руками, то можете воспользоваться технологией, которая была представлена выше. А вот для жителей Казахстана рынком представлена продукция KGS, которое имеет вид плоского прочного материала, поставляемого в рулонах. Он обрабатывается специальным составом, который повышает и улучшает стабильность физико-механических характеристик.

Эта стеклосетка изготавливается из высокопрочных нитей стекловолокна, которые прошиваются или склеиваются между собой, а после обрабатываются высокопрочным полимерным составом. Примечательно, что данная геосетка для укрепления склонов в Казахстане может эксплуатироваться при температуре до +480 °C.

Для справки

В санитарных нормах и правилах 45. 13330 вы сможете отыскать особенности технологии, по которым осуществляется укрепление откосов. Использование геосетки – это самый экономичный вариант для индивидуального строительства. Приобретая георешетку, вы увеличиваете бюджет работ и не исключаете вероятность перемешивания слоев. Не следует использовать бюджетный геотекстиль, так как для армирования грунта он непригоден. Это не позволит сэкономить, а лишь только сделает работы более дорогими.

Заключение

Осуществлять укрепление можно лишь при отсутствии подтопления и слабом водотоке. Это следует учитывать при проведении работ, которые вы можете осуществить самостоятельно. Если условия отличаются сложностью, то поверх сетки следует уложить георешетку. Ячейки последней должны быть заполнены крупнофракционным щебнем, взамен которого можно использовать бетон. Что касается сложных эксплуатационных условий, то к ним можно отнести интенсивный водоток и паводковые воды. Не следует начинать работы при них.

fb.ru

Укрепление откосов - применение объемной георешетки от компании «ГеоНовации»

Объемные георешетки позволяют с высокой степенью эффективности решить задачу укрепления покатых грунтовых поверхностей с высоким процентом крутизны. Создав прочный стабильный слой на поверхности откоса из георешетки и заполняющего его насыпного материала, можно надежно укрепить откос и обеспечить ему устойчивость даже в непростых климатических условиях. С помощью данной геосинтетики можно выполнить не только укрепление откосов и склонов, но и откосов вдоль русел водоемов, конусов путепроводов и других насыпных сооружений. Для укладки помимо самого материала также потребуются крепления (анкера), заполняющий материал и геотекстиль (по мере необходимости).

Инструкция по укреплению откосов с помощью объёмной георешётки

Выбор типа георешетки

Выбор той или иной георешетки определяется, прежде всего, задачами ее применения на объекте. Основным техническим параметром является размер ячеек, поэтому при необходимости провести укрепление откосов или других наклонных поверхностей нужно в первую очередь обратить внимание на эту характеристику материала.

Основные принципы:

  • Чем больше угол откоса, тем больше высота ребра георешетки;
  • Чем менее прочна и устойчива грунтовая поверхность, тем меньших размеров должна быть геоячейка.

Дополнительное армирование растительными насаждениями

Для того чтобы обеспечить еще более прочное закрепление грунтового основания откоса от сдвигов и деформаций, можно дополнительно организовать армирование поверхностного слоя с помощью корней растительных насаждений, которые можно высадить в наполнитель георешетки или поверх него. В этом случае объемная георешетка демонстрирует максимальную эффективность, не только защищая наклонные поверхности от эрозии, но и эстетично оформляя их натуральной зеленью.

Типовые конструкции

В зависимости от геологических условий местности и ее погодных условий рекомендуется использовать одну из специально разработанных схем откосоукрепительных сооружений:

Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013
Неподтопляемые откосы
(глинистые, малосвязные грунты)
Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013
Неподтопляемые откосы
(универсальный вариант)
Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013
Подтопляемые откосы
Укрепление откосов георешеткой – ОДМ 218.3.032-2013 Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами), ОДМ от 21 марта 2013 года №218.3.032-2013
Схема крепления георешетки анкерами

Подробнее

www.geonovation.ru

Георешетка для укрепления откосов (видео)

(Last Updated On: 12.01.2018)

Объемная георешетка для укрепления откосов

При обустройстве прилегающей к дороге территории большое внимание должно уделяться такому фактору, как подвижность грунта. Если профиль окружающего ландшафта возвышается над дорогой, то под действием времени, осадков и ветра грунт с откосов начнет сползать на дорогу. Чтобы этого не допустить, проводят различные мероприятия по укреплению грунтов – их засаживают растительностью, укрывают железобетонными плитами или делают монолитную стяжку, но, наверное, самый подходящий метод – это укрепление откосов георешеткой, такая решетка позволяет надежно зафиксировать грунты предотвратить их сползание и разрушение и вообще придать околодорожному пространству привлекательный, почти что «европейский» вид.

Как уже сказано выше, сегодня по-прежнему применяются методы засеивания травой и цветами и укрытия бетоном. Но эти способы имеют ярко выраженные недостатки:

  • растительность плохо сдерживает движение грунтов, она требует ухода и постоянного обновления;
  • бетонные плиты тяжелы в работе, они не полностью закрывают склон или откос, так как профиль плиты прямой, а для выравнивания профиля откоса нужно потратить немало сил и рабочего времени;
  • создание на откосе монолитной бетонной стяжки является весьма дорогим удовольствием, на котором также можно оставить немало здоровья.

А укрепление откосов георешеткой позволяет достаточно быстро и качественно создать прочный профиль, который заполняется грунтом и засеивается растительностью. Можно также заполнить ячейки мелкой фракцией горной породы. Таким образом, применение георешеток для укрепления откосов и склонов сочетает в себе преимущества вышеперечисленных видов:

  • привлекательность растительного покрова;
  • прочность монолитной стяжки;
  • ровность железобетонных плит.

Укрепление откосов георешеткой с заполнением грунтом и растительностью

Обычный растительный покров, высаживаемый на склонах и откосах, сильно страдает от эрозионных процессов, стока осадков и других сил. Озеленение склона с помощью георешеток позволяет защитить растительность от этих негативных воздействий. А ячейки георешетки создают прочную защиту, которая не дает образовываться оврагам и промоинам, а также уменьшает впитывание осадков в грунт. Кроме того, ячейки георешетки проектируются таким образом, чтобы обеспечить защиту вегетативной части и корневой системы растений. Поэтому растительность дольше сохраняет свой привлекательный внешний вид, ее требуется гораздо реже обслуживать, следовательно, тратится меньше сил, времени и средств.

Использовать георешетку с грунтовым наполнителем и растительностью рекомендуется на тех участках, где средние значения поверхностного стока находятся в норме или ниже нормы. Размер ячеек георешетки зависит от крутизны естественного склона, плотность и вязкость наполнителя и опять же значения поверхностного стока. При выборе глубины нужно учитывать, что ячейка должна вмещать в себя корневую систему растения.

Видео:

Укрепление откосов георешеткой с минеральным или бетонным заполнением

Такая георешетка будет отличным решением для тех склонов, которые подвержены сильному воздействию осадков и талых вод, характеризуются значительной крутизной откоса или грунт которых имеет склонность к подвижкам. Использование георешетки позволяет создать, например, каменную насыпь на тех склонах, с которых в привычных условиях камень просто ссыплется. Кроме того, можно дополнительно защитить грунт от эрозионных процессов, заполнив поверхности ячеек цементным раствором. Такая «шапка» значительно увеличит прочность конструкции без потери гибкости решетки в целом – ведь цемент закрывает отдельные ячейки, не соединяя их между собой.

cassuspro.ru
