Инструкция по укладке георешетки - технология укладки георешетки, инструкции по монтажу геосинтетических материалов от компании «ГеоНовации»

Объемная георешетка — превосходный геосинтетический материал, образующий при растяжении в рабочей плоскости устойчивый к деформациям каркас, способный надёжно зафиксировать заполнитель (грунт, бетон, кварцевый песок). Сегменты георешетки обладают малым весом. Их легко транспортировать, а небольшие участки возможно даже передвигать вручную.

Эффективность георешетки подтверждалась неоднократно, однако для того чтобы этот геосинтетический материал показал себя на все 100%, его необходимо правильно смонтировать.

Прежде чем приступить непосредственно к самому монтажу георешетки, необходимо тщательно подготовить объект. Комплекс работ по подготовке предусмотрен технологией монтажа и напрямую зависит от задач, возлагаемых на материал, а также условий, в которых этот материал будет применяться.

Рассмотрим особенности монтажа георешетки в зависимости от сферы её применения.

Укрепление склонов при помощи объемной георешетки

Комплекс предварительных работ

Вначале производится проверка чертежа на предмет соответствия геометрическим особенностям и характеристикам местности. После этого происходит планировка откоса и его уплотнение. Затем в соответствии с проектом готовится подошва откоса и траншеи.

Дренаж и защита насыпи

Нетканым геотекстилем покрывается вся поверхность откоса, после чего материал должным образом закрепляется. После этого производится монтаж дренажной системы, а также тщательная проверка правильности её монтажа в соответствии с проектом. Следующий этап — проверка функциональности дренажа.

Монтаж модулей георешетки

  1. Монтаж Г-образных штифтов арматуры или крепёжных анкеров вдоль траншеи или же вдоль верхней кромки. Монтаж производится не на полную глубину. Расстояние между центрами зависит от типа георешетки:
    - для георешетки с размером ячеек 210х210 расстояние составляет 210 мм;
    - для георешетки с размером ячеек 400х400 расстояние составляет 400 мм.
  2. Растяжка объемной георешетки и монтаж её крайних ячеек на соответствующие штифты или анкеры.
  3. Крепёж полностью забивается в грунт заподлицо с поверхностью ячеек модуля.
  4. Растяжка объемной георешетки вниз по склону на полную длину.
  5. После того как материал полностью растянут, крайние его секции фиксируются при помощи штифтов, анкеров или посредством засыпки заполнителем.
  6. Проверка каждой секции георешетки на предмет полного растяжения.
  7. Все кромки смежных секций георешетки должны быть выровнены и соединены.
  8. Закрепление всех модулей объемной георешетки между собой посредством технологии, описанной проектной документацией.
  9. Монтаж дополнительных штифтов или анкеров внутри ячеек развёрнутой и растянутой объемной георешетки с полным соблюдением указанных в документации интервалов.
  10. Материал рекомендуется фиксировать тремя-четырьмя анкерами на один квадратный метр георешетки. Распределять их лучше в шахматном порядке, забивая через одну ячейку в вертикальные края и в каждую ячейку горизонтального края, расположенного сверху.
  11. Если откос столь глубок, что один модуль решетки не достаёт до его основания, к нему необходимо прикрепить ещё одну секцию. Геосинтетический материал при этом должен быть полностью растянут, а все работы по монтажу второго модуля должны быть произведены согласно приведённой выше документации, начиная с первого пункта.

Высота ячейки

Высота ячейки выбирается в зависимости от угла наклона откоса.

При угле от 0° до 10° высота ребра георешетки составляет 50 мм.
При угле от 10° до 30° — 100 мм.
При угле от 30° до 45° — 150 мм.
При угле от 40° до 45° — 200 мм.

Заполнение секций георешетки

К заполнению ячеек георешетки следует приступать лишь тогда, когда она будет полностью закреплена на откосе согласно проекту. Заполнение может быть произведено с помощью экскаватора, транспортёра, фронтального погрузчика или крана с ковшом. Высота, с которой заполнитель будет падать в ячейки объемной георешетки стандартного размера, не должна превышать 1 метр. В случае использования георешетки с размером ячейки 400х400 мм высота не должна превышать 0,6 метра.

Заполнение следует производить от бровки, постепенно двигаясь в сторону подошвы откоса. Таким образом риск смещения материала сводится к минимуму.

В зависимости от выбранного сыпучего материала заполнение ячеек происходит с той или иной плотностью. Как правило, заполнение производится с избытком, после чего происходит уплотнение, осуществляемое в соответствии с материалом заполнителя, который был использован.

  • Бетон заполняет ячейки до самого верха, после чего утрамбовывается до верхней кромки. Затем процедура повторяется снова.
  • Растительный грунт (просеянный) должен наполнять ячейки объемной георешетки на 25-45 мм выше её поверхности, после чего он подвергается утрамбовыванию и поверхностной обработке.
  • Минеральный материал зернистого типа должен выступать на 25 мм выше уровня поверхности, после чего он проходит тщательное уплотнение трамбующей плитой или ковшом. По итогу заполнитель должен быть на одном уровне с георешеткой, а его излишки удалены.

Укладка георешетки с целью защиты трубопровода

Подготовительные работы

На начальном этапе происходит предварительная планировка. Грунтовая насыпь в случае необходимости доуплотняется. По её поверхности расстилается нетканый геосинтетический материал с перекрытием геотекстиля. Их полотна впоследствии будут сварены между собой при помощи паяльной лампы.

Укладка георешетки

  1. Разметка основания.
  2. Монтаж крепёжных элементов с обеих сторон основания насыпи.
  3. Обваловка сложенных модулей георешетки.
  4. Соединение модулей георешетки между собой в верхней части обваловки. Процедура осуществляется посредством термостеплера. Соединение происходит через каждые 2,5 см по длине и каждые 3 секции по ширине.
  5. Георешетка закрепляется на анкерах с обеих сторон обваловки, притом стороны необходимо предварительно выровнять между собой. Ячейки по обе стороны обваловки должны совпасть.
  6. Монтаж дополнительных крепежных элементов с целью укрепления конструкции.

Заполнение модулей георешетки

При работе с заполнителем следует соблюдать крайнюю осторожность, так как существует риск повредить изоляцию трубопровода. Защитить его можно геотекстилем.

Заполнение ячеек обычно выполняется специальной техникой, однако может происходить и вручную. Высота падения заполнителя не должна превышать 0,6 метров для ячеек размером 210х210 мм и 1 метр для георешетки с размером ячеек 400х400 мм.

Ячеистая структура геосинтетического материала наполняется с избытком порядка 50 мм, после чего уплотняется и выравнивается вручную.

Заключительная планировка, как правило, производится вручную граблями или гладилками. Толщина остаточного слоя над георешеткой не должна быть меньше, чем 20-30 мм.

Защита водотока и организация дренажа при помощи геосинтетических материалов

Укрепление склонов водотока, а также его дна происходит при помощи георешетки и геотекстиля, используемого в качестве разделительной прослойки. Геотекстиль защищает георешетку от контакта с грунтом, что предотвращает заторы и положительно сказывается на надёжности всей конструкции в целом.

Монтаж георешетки

  • Вдоль верхней кромки водотока забиваются крепёжные элементы на неполную глубину. Расстояние между элементами (меряется от центра) определяется величиной ячейки. Оно составляет 210 мм для георешетки с ячейками 210х210 мм и 400 мм для ячеек 400х400 мм.
  • Производится растяжка полотна с последующим закреплением его крайних секций на стойках.
  • Все крепёжные элементы вбиваются в грунт до одного уровня с поверхностью кромок георешетки.
  • Полотно георешетки растягивается на всю длину по дну водостока и его откосу.
  • Ячейки георешетки удерживаются полностью раскрытыми при помощи крепежа или за счёт заполнения крайних ячеек.
  • Внимательно проверяется каждая ячейка на предмет полного растяжения.
  • Соседние кромки материала выравниваются и соединяются.
  • Модули геосинтетического материала скрепляются согласно проекту.
  • Внутрь растянутых ячеек вбивается дополнительный крепёж с соблюдением изложенных в проекте интервалов.
  • Если одного модуля георешетки не хватает, чтобы полностью покрыть береговой откос по всей его высоте, к его краю необходимо присоединить ещё один модуль, после чего повторить работу по монтажу описанным выше методом, начиная с первого пункта.

Заполнение ячеек объемной георешетки

После того как все секции материала тщательно закреплены, можно начинать процедуру укладки заполнителя. Она может быть осуществлена при помощи экскаватора с обратной лопатой, фронтального погрузчика, ковша на кране или обыкновенного транспортёра.

Высота падения заполнителя не должна превышать 0,6 метра для геосинтетического материала с размером ячеек 400х400 мм и 1 метра для стандартных ячеек.

Заполнение рекомендуется производить от бровки, постепенно перемещаясь к подошве откоса. Таким образом риск смещения закреплённых секций сводится к минимуму.

Заполнитель накладывается в секции с избытком, после чего производится его уплотнение согласно проекту. По завершении уплотнения происходит поверхностная обработка. Она может быть осуществлена как спецтехникой, так и вручную.

Укладка георешетки для несущих конструкций

Подготовительные работы

Перед началом монтажа все земляные работы должны быть полностью завершены. Предварительно необходимо проверить соответствие данных, изложенных в проекте, реальным условиям работы и параметрам основания. При необходимости может быть проведено дополнительное профилирование и уплотнение.

Дренаж участка

Если того требует документация проекта, на основание укладывают и закрепляют дорнит. После организации дренажа его функциональность должна быть подвергнута тщательной проверке.

Монтаж георешетки

Объемная георешетка растягивается по всему основанию, закрепляется арматурными штифтами Г-образного типа, натяжной рамой, анкерами или же посредством заполнения крайних ячеек. После закрепления все модули объемной георешетки проверяются на предмет полного растяжения. Происходит проверка расположения смежных секций. Все они должны размещаться на одном уровне.

Лишь после того как все вышеописанные процедуры завершены, производится скрепление модулей между собой способом, рекомендованным проектной документацией.

Заполнение георешетки

Засыпку заполнителя можно начинать лишь после того, как закрепление всех модулей георешетки тщательно проверено. Сама процедура может осуществляться обратной лопатой экскаватора либо фронтальным погрузчиком. Высота падения заполнителя не должна превышать 1 метр.

Ячейки георешетки засыпаются с избытком: заполнитель должен выступать от кромки ячеек георешетки в среднем на 50 мм. Далее заполнитель утрамбовывается до требуемой проектом плотности, после чего производится укладывание поверхностного слоя, на который возлагаются защитные функции.

www.geonovation.ru

Укладка геосетки в асфальтобетонное дорожное покрытие GeoSM

Укладка геосетки – Инструкция по укладке геосетки - технология укладки геосетки, инструкции по монтажу геосинтетических материалов от компании «ГеоНовации»Геосетка – это геосинтетический материал, нашедший свое применение в дорожном строительстве, а также в ландшафтных работах, например, для укрепления склона.

Укладка геосетки в асфальтобетонное дорожное покрытие и откосы – это процесс ее установки на необходимое основание, процесс несложный, но имеющий определенные особенности, которые мы постарались описать на этой странице.

Если вас интересует цена геосетки для укрепления откосов, а также условия поставки этого материала, вам стоит обратиться к специалистам GeoSM. Мы предоставим вам все необходимые консультации, а также расскажем о параметрах нашей продукции и способах ее применения. Позвоните на
8-800-500-32-24 или нажмите на кнопку ниже!

Сделать заказСкачать прайс

Геосетка в дорожном строительстве

Среди всех вариантов применения геосетки, чаще всего используется геосетка для дорог. Ее использование позволяет стабилизировать подвижные грунты, а также исключить перемещение амортизационной подушки и перемешивание в ней сыпучих материалов. Наиболее распространенным вариантом является геосетка стеклянная, которая имеет очень большую прочность. Поскольку применение геосетки в дорожном строительстве предполагает контакт со смолами и другими материалами, разогретыми до большой температуры, ее пропитывают полимерным составом, играющим роль защитного слоя.

Укладка геосетки в асфальтобетонное дорожное покрытие

Укладка геосетки в асфальтобетонное дорожное покрытие осуществляется в местах наибольших нагрузок — например, на подъемах и спусках, а также крутых поворотах. Кроме того, в обязательном порядке осуществляется укладка геосетки вблизи дорожных инженерных сооружений — таких, как мосты и тоннели. Если вас интересует геосетка дорожная, укладка ее осуществляется по нормативам на слабых подвижных основаниях — например, при строительстве транспортного пути на сыпучем песчаном грунте.

Технология укладки геосетки в дорожное покрытие

Укладка геосетки – Инструкция по укладке геосетки - технология укладки геосетки, инструкции по монтажу геосинтетических материалов от компании «ГеоНовации»Геосетка дорожная в большинстве случаев укладывается в основании амортизационной подушки непосредственно над геотекстилем, отделяющим ее от грунтового основания. Такая технология укладки геосетки в дорожное покрытие позволяет добиться существенного повышения долговечности магистральных дорог с высокими нагрузками и уменьшить затраты на обслуживание транспортного пути. Иногда применяется и укладка геосетки непосредственно в асфальтобетонное дорожное покрытие. Благодаря этому можно ремонтировать дорогу, укладывая новый слой на старый асфальт,
а также устранять подобным методом крупные стыки.

Геосетка для укрепления склонов

Применение геосетки для укрепления откосов обусловлено ее хорошими сцепными свойствами и способностью удерживать осыпающийся грунт. Благодаря этому удается добиться существенного повышения надежности искусственных земляных сооружений — в том числе сельскохозяйственных, промышленных или входящих в транспортную инфраструктуру. Кроме того, геосетка для откосов может использоваться и в борьбе с эрозией, которая является основной проблемой современного сельскохозяйственного производства. Однако если геосетка для укрепления дорог изготавливается из стекловолокна, то в данном случае речь идет о полимерной разновидности материала. Она имеет несколько меньшую прочность, но отличается превосходной эластичностью и лучшими сцепными свойствами.

Укладка геосетки на откосы и склоны

Укладка геосетки на откосы и склоны осуществляется при большой подвижности грунта, которая может быть обусловлена недостатком влаги или высоким содержанием определенных веществ в почве. Кроме того, если крутизна склона превышает 30 градусов, настоятельно рекомендована к использованию геосетка для откосов — цена этого материала будет намного меньше прочих средств, включая бетонные блоки, габионы и бревенчатые сооружения.



Технология применения геосетки в склонах

Технология укладки геосетки на откосы достаточно проста — материал должен располагаться в верхнем слое почвы, чтобы сдержать ее перемещение. Для улучшения сцепных свойств и повышения надежности такой конструкции может использоваться дополнительный слой геотекстиля — предпочтение отдают нетканому иглопробивному материалу.

Цена укладки геосетки в асфальтобетонное дорожное покрытие

Если вас интересует укладка геосетки в асфальтобетонное дорожное покрытие и откосы, вам стоит обратиться к компании GeoSM. Наши специалисты проконсультируют вас по данному вопросу, а установленная на такой материал, как геосетка, цена поможет вам сэкономить немало средств, приобретая высококачественный материал, соответствующий всем актуальным стандартам.

Сделать заказСкачать прайс



С этим товаром покупают:

geo-sm.ru

Технология укладки дорожной геосетки

Технология укладки дорожной геосетки

Особенности технологии связаны с устройством слоев, непосредственно контактирующих с георешеткой, и введением дополнительной операции по укладке георешетки. Последняя операция ввиду технологичности, удобной формой поставки георешеток (рулоны), обычно не сдерживает строительный поток и выполняется быстрее других. В связи с этим принимаемая длина захватки не связана обычно с укладкой георешеток, но желательно соблюдать кратность длины захватки длине материала в рулоне.

Общие технологические схемы выполнения работ приведены на рис. 1, 2 применительно к устройству армирующих прослоек под слоем несущего основания дорожной одежды, на рис. 3, 4 – к устройству армирующих прослоек из георешетки в основании насыпи в комбинации с устройством разделяющих прослоек из геоматериалов «КАНВАЛАН».

Укладка геосетки – Инструкция по укладке геосетки - технология укладки геосетки, инструкции по монтажу геосинтетических материалов от компании «ГеоНовации»

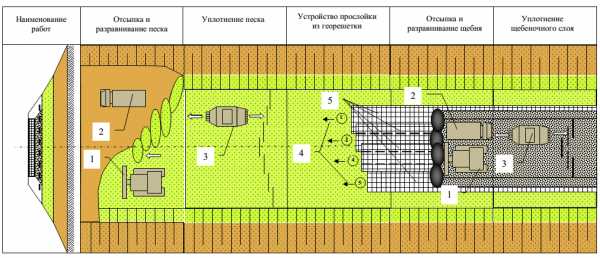

 Рис. 1. Технологическая схема по устройству армирующих прослоек из георешетки под несущим основанием дорожной одежды из зернистых материалов (щебня):

1 – бульдозер; 2 – автомобиль-самосвал; 3 – каток; 4 – последовательность раскатки полотен; 5 – георешетки «АПРОЛАТ».

Укладка геосетки – Инструкция по укладке геосетки - технология укладки геосетки, инструкции по монтажу геосинтетических материалов от компании «ГеоНовации»

Рис. 2. Технологическая схема по устройству армирующих прослоек из георешетки под несущим основанием при выполнении работ по уширению дорожной одежды:

1 – бульдозер; 2 – автомобиль-самосвал; 3 – каток; 4 – последовательность раскатки полотен; 5 – георешетки «АПРОЛАТ»; 6 – анкера.

Укладка геосетки – Инструкция по укладке геосетки - технология укладки геосетки, инструкции по монтажу геосинтетических материалов от компании «ГеоНовации»

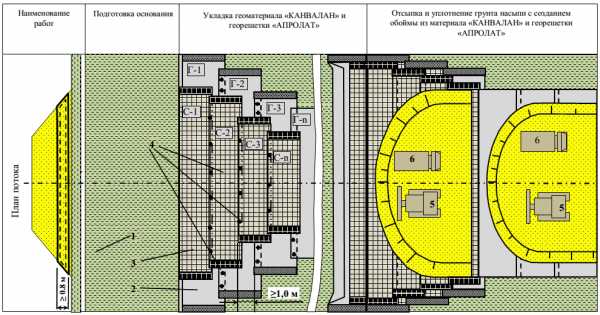

 Рис. 3. Технологическая схема по армированию нижней части насыпи георешеткой «АПРОЛАТ» в сочетании с разделяющей прослойкой из геоматериала «КАНВАЛАН» и устройством полуобоймы:

1 – слабое основание; 2 – геоматериал «КАНВАЛАН»; 3 – георешетка «АПРОЛАТ»; 4 – анкера; 5 – бульдозер; 6 – автосамосвал.

Укладка геосетки – Инструкция по укладке геосетки - технология укладки геосетки, инструкции по монтажу геосинтетических материалов от компании «ГеоНовации»

Рис. 4. Технологическая схема по армированию нижней части насыпи георешеткой «АПРОЛАТ» в сочетании с разделяющей прослойкой из геоматериала «КАНВАЛАН» и устройством обоймы:

1 – слабое основание; 2 – геоматериал «КАНВАЛАН»; 3 – георешетка «АПРОЛАТ»; 4 – анкера; 5 – бульдозер; 6 – автосамосвал.

Выполнение операций, связанных с устройством армирующих прослоек при армировании несущих слоев основания дорожной одежды и армирование нижней части насыпи различается.

При армировании несущих оснований дорожных одежд укладку георешетки выполняют на выровненном и уплотненном грунтовом основании (песчаном дополнительном слое основания) путем раскатки рулона с периодическим (через 10-15 м) выравниванием полотна и легким его натяжением без образования складок (рис. 1). Как правило, крепления георешетки к нижележащему слою не требуется и нежелательно, поскольку препятствует натяжению полотна при образовании «волны» в процессе отсыпки вышележащего слоя.

 Однако в отдельных случаях для сохранения проектного положения георешеток при возможном воздействии технологических нагрузок, возникающих при отсыпке и разравнивании вышележащего слоя (начало рулона, отсыпка материала основания с существующего покрытия при уширении), а также при сильных ветровых воздействиях георешетка может крепиться анкерами по рис. 2. Анкера располагаются через 10-15 м по длине со снижением этого расстояния в случае устройства уширения до 6 м у края полотна, ближайшего к направлению отсыпки вышележащего слоя; в начале рулона и в местах перекрытия рулонов устанавливаются 3 анкера по ширине (в других местах – 2 анкера по ширине).

Перекрытие полотен по длине и ширине не менее 30 см. Направление перекрытия назначают с учетом направления отсыпки и разравнивания материала вышележащего слоя для исключения «задирания» полотна на перекрытии (при отсыпке по способу «от себя», конец полотна засыпаемого слоя располагается над началом следующего полотна; при отсыпке с существующего покрытия в случае устройства уширения ближайшее к стороне отсыпки полотно располагают выше). Георешетка укладывается на ирину слоя основания с запасом не менее 0,1 м в каждую сторону.

Отсыпку на уложенную георешетку крупнофракционного материала основания выполняют по способу «от себя». Основные условия устройства слоя основания – недопущение заезда построечного транспорта на открытую поверхность полотна, постепенное разравнивание отсыпанного материала основания за несколько проходов с последовательной надвижкой материала основания на георешетку. При образовании «волны» следует выполнять натяжение георешетки. В процессе надвижки рекомендуется по возможности соблюдать минимальное расстояние по потоку между операциями по устройству слоя основания и раскатке рулонов (но не ближе 20 м) для обеспечения бóльших возможностей по натяжению георешетки. Материал основания должен быть отсыпан на георешетку в течение рабочей смены.

При выполнении работ визуально оценивается качество укладываемых полотен. Фиксируются дефекты внешнего вида (разрывы, вырывы, другие нарушения сплошности ребер и узлов, перекос ячеек, наличие включений, загрязнений, наличие перегибов или следов перегибов на ребрах, ровность кромок). Также фиксируется величина перекрытия смежных полотен по ширине и длине, длина материала в рулоне и ширина, их соответствие документации (маркировке на рулонах, данным паспорта на партию материала). По результатам контроля составляется акт на скрытые работы.

При армировании нижней части насыпи на слабом основании подготовка основания может не выполняться, если отсутствует опасность повреждения геосинтетических материалов. При наличии глубокой колеи или ям по возможности их засыпают грунтом, планируют автогрейдером или бульдозером. Кустарник, деревья вырубают и спиливают в одном уровне с поверхностью. В этом случае корчевка пней может не проводиться. Если в момент производства работ на участке имеются поверхностные воды, то отсыпают защитный слой из местного грунта толщиной 20-30 см, но не менее чем на глубину подтопления.

 Укладка полотен из геоматериала «КАНВАЛАН» для создания разделяющей прослойки на слабых основаниях может быть выполнена вдоль земляного полотна (рис. 3) или в поперечном направлении (рис. 4). Ее ведут путем раскатки рулонов вручную звеном из трех дорожных рабочих. После раскатки первых метров краевую часть (по ширине) полотна прижимают к грунту двумя-тремя анкерами. При дальнейшей раскатке производят периодическое разравнивание полотна с небольшим продольным его натяжением и креплением к грунту анкерами через 1,5-2,0 м. Полотна укладывают с перекрытием 0,3-0,4 м и при необходимости дополнительно соединяют.

 Укладку полотен георешетки «АПРОЛАТ» для создания армирующей прослойки выполняют в поперечном оси насыпи направлении. Перекрытие полотен георешеток в этом случае должно быть не менее 0,4-0,5 м; полотна крепят друг к другу анкерами, устанавливаемыми на ширине перекрытия через 2,0-3,0 м. Анкера представляют собой стержни из проволоки диаметром 4-5 мм длиной 20 см с отогнутым верхним и заостренным нижним концами. Скобы - аналогичных размеров, но имеют П-образную форму. Для закрепления георешеток предпочтительно применение скоб.

Уложенные и закрепленные прослойки визуально проверяют на качество выполнения работ (отсутствие складок, прорывов полотна, правильность установки анкеров, соответствие проектному положению) и результаты осмотра оформляют актом на выполнение скрытых работ с указанием данных о марках и паспортных данных на геосинтетические материалы.

Работы по отсыпке лежащего непосредственно над георешеткой слоя выполняют с соблюдением следующих условий:

- прослойка в течение смены должна быть перекрыта отсыпаемым материалом;

- проезд транспортных средств, в том числе занятых на строительстве, по незащищенной поверхности прослойки должен быть исключен;

- расстояние вдоль строительного потока между техникой, занятой отсыпке, и звеном рабочих на укладке должно составлять не менее 20 м.

Доставку и отсыпку материала вышележащего слоя осуществляют автомобилями-самосвалами, выгружая его равномерно по всей ширине слоя. Одновременно с отсыпкой производят распределение материала бульдозером поэтапно, не менее, чем за три прохода, смещая на прослойку сначала верхнюю часть отсыпанных объемов. Все работы выполняют по способу "от себя".

При строительстве в условиях слабых оснований толщина отсыпаемого слоя грунта в плотном теле должна быть не менее 40 см при разовом пропуске транспорта.

Рекомендуемая температура укладки георешеток – не ниже -15С.

Похожие материалы:

Двуосная георешетка Апролат

Технические характеристики георешетки Апролат

Основные области применения двуосных геосеток

Геокомпозит на основе решетки полимерной строительной АПРОЛАТ СДК

Укладка георешетки поэтапное фото

armgeo.ru

Геосетка для дорожного строительства – правила и технология укладки

Уже давно дорожно-строительные организации в России используют для создания нового дорожного полотна или для реставрации старых дорог геотекстильные нетканые материалы, такие как геосетка, так как они относительно не дорогие, имеют уникальные свойства, а также они просты в монтаже, при их укладке нет необходимости нанимать высококвалифицированных рабочих. Да и время для создания дорог сокращается. Но как бы геосинтетик не был удобен в монтажных работах, существует необходимость в соблюдении некоторых правил по условиям хранения, транспортировки и применения. Если нарушить один из пунктов этих правил, существует большая вероятность того, что неправильный монтаж, к примеру, может привести к появлению многочисленных дефектов дорожного полотна, скорому разрушению дорог, появлению колейности, ям, выбоин.

Одним из первых и главных условий является правильное хранение геосинтетика (геосетки). Хранить материал необходимо на специализированных складах, с определенной температурой в помещении. Сетка, упакованная в специальную защитную пленку, укладывается на ровную и чистую поверхность. Рулоны кладут друг на друга, максимум две-три рулонных упаковки в высоту, для того, чтобы предохранить материал от деформации.

Подготовка основания для монтажа геосетки

Предварительно перед укладкой геосетки (полиэфирной, стекляной или базальтовой в зависимости от условий эксплуатации) тщательно подготавливается грунтовое основание, чтобы предотвратить деформационные явления материала. Основание должно быть чистым, сухим, ровным. На нем не должно быть каких-либо выбоин, ямок, бугров, корней растений и острых предметов. Любые неровности, имеющие ширину более одного сантиметра, убирают, срезают и заливают битумом. Если трещина меньше трех миллиметров, ее не обрабатывают.

Геосетку укладывают между слоями асфальта, которые предварительно обрабатываются при помощи битумной эмульсии. Такая подготовка основания позволяет обеспечить превосходное сцепление слоев. При создании дорожного полотна на влажных и переувлажненных грунтах иногда необходимо провести осушку оснований и устроить дренаж. Если производится реконструкция дороги с большими повреждениями, целесообразнее вместе с геосеткой применять полотно иглопробивное, дорнит, которые укладываются под геосетку.

Укладка геосетки – Инструкция по укладке геосетки - технология укладки геосетки, инструкции по монтажу геосинтетических материалов от компании «ГеоНовации»

Монтаж геосетки

Когда основание подготовлено должным образом, приступают к укладке сетки, которую раскатывают непосредственно на участке, проводимых работ, избегая появления волн или неровностей. Один из краев сетки фиксируется с помощью специальных анкеров, гвоздей с шайбой, имеющих длину более пяти сантиметров, другими крепежными приспособлениями, которые позволяют идеально закрепить сетку на основании. При укладке геосинтетика, имеющего ширину в 4 метра, нужно восемь гвоздей. Рулон раскатывается рабочими вручную, при большой ширине сетки удобнее это сделать с помощью траверсов, тросов, прикрепляемых по обе стороны рулона. Обязательно нужно проверить насколько плотно геосетка легла на основание, если существует опасность плохого прилегания, геосетку прикатывают при помощи ручного катка.

Необходимо знать: если дорожное полотно уже покрыто геосеткой, но еще не залито асфальтом или прочей дорожной смесью, движение автомобилей по нему не допускается.

Монтаж геосетки проводится чаще всего в продольном направлении дорожного полотна, обязательно полотна сетки укладывают внахлест друг на друга, с припуском 25-30 сантиметров. Данный метод придаст покрытию большую прочность и надежность – полосы геосетки не сдвинутся, когда их зальют асфальтом и утрамбуют всю конструкцию асфальтоукладчиком. Если геосинтетик укладывают поперек дорожного полотна (так чаще всего проводят реконструкцию дорог), то нахлест составляет 15-20 сантиметров.

Геосетка и вспомогательные строительные материалы

После того, как геосетка уложена на основание будущего полотна дороги, на нее насыпается вспомогательный стройматериал на толщину в 15-30 сантиметров. Для этой цели эффективно использование щебня, камней, гальки, песка. Обязательно надо следить, чтобы тяжелая строительная техника, которая доставляет засыпной материал, не ехала непосредственно по геосетке. Насыпной материал распределяют равномерно, выравнивают бульдозером, уплотняют виброкатками.

Укладка смеси асфальтобетона

Смесь асфальтобетона или другую дорожную смесь необходимо укладывать строго по технологии. Дорожная смесь, используемая вместе с геосеткой должна быть высочайшего качества. Необходимо не допустить появление «волн» на дорожном полотне, которые может создать асфальтоукладчик. Края создаваемого асфальтового слоя ни в коем случае не должны совпасть с нахлестными краями геосетки. Идеальное дорожное полотно вообще не должно иметь стыков – все выравнивается асфальтоукладчиком.

Любая техника, которая используется для дорожного строительства, должна ехать на малой скорости и очень осторожно, чтобы не произошел сдвиг геосетки и конструкции дорожного полотна.

Правила безопасности при работах с геосеткой

  • Ни в коем случае не проводите какие-либо работы с геосинтетиком поблизости с горячим битумом, необходимо соблюсти расстояние не менее, чем тридцать метров.
  • Хотя геосетка сама по себе и не горючий материал, но некоторые составляющие конструкционные части могут воспламеняться, поэтому на складах при хранении должен быть огнетушитель.
  • При транспортировке, монтаже сетки нужно пользоваться специальными защитными перчатками, чтобы избежать повреждения рук.

Если вы хотите создать идеальное дорожное полотно, то и геосетка вам нужна только высшего качества, но по разумным оптовым ценам. Именно, такие сетки предлагают купить компании-производители, имеющие все необходимые документы и сертификаты качества и экологические. При приобретении крупнооптовых партий предлагаются приятные скидки.

geostandart.org

Услуга укладки геосетки ООО Геопродукт

Различные по назначению геосетки укладываются на место эксплуатации по определенным технологиям.

Армирующая грунт сетка устанавливается с соблюдением следующих этапов:

  • Подготовка грунта. Удаляются все насаждения, камни, корни. Устаивают обеспечение водостока, грунт выравнивается и уплотняется.
  • Укладывается геосетка. Укладка осуществляется в продольном направлении с нахлестом по краю полотен в 0,2 – 0,3м. Края сетки и места стыков фиксируются.
  • Поверх уложенной сетки насыпается, выравнивается и уплотняется слой щебня. Толщина прослойки обычно составляет 0,15м. Она укладывается послойно, каждый слой укатывается тяжелыми катками. Не допускается укладывание щебенчатой подушки толще 0,5м.
  • Последняя стадия – укладка финишного слоя.

Иначе выглядит последовательность действий, при укладке геосетки при ремонте или строительстве дорожного полотна.

Поверхность для укладывания сетки должна быть ровной, чистой и сухой. Чистку дорожного полотна осуществляют при помощи механических щеток, сжатого воздуха от компрессоров, поливомоечных машин. При использовании поливных машин полотно просушивают.

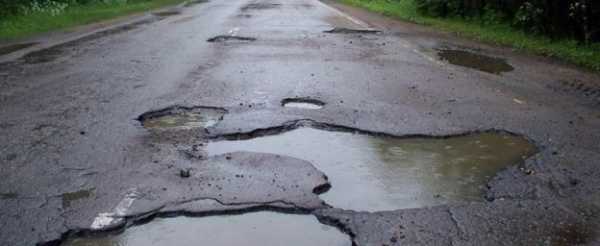

Если визуальное обследование показало наличие большого количества выбоин, сколов и т.п. дефектов, укладывается слой асфальтобетона или устраняют неровности путем фрезерования дорожного полотна.

Укладку геосетчатого слоя на отремонтированные участки производят не ранее, чем через 24 часа после окончания ремонтных работ. На подготовленное покрытие укладывают слой вяжущего (обычно, битумная эмульсия с 70% содержанием битума).

Геосетка укладывается в продольном направлении. Отдельные полотнища располагаются внахлест с перекрытием 100 – 150мм по продольным осям и 200 – 250мм между отдельными рулонами.

Осуществляется разглаживание, натяжение и крепление сетки к основанию. Для крепления используются строительные дюбеля, располагаемые в шахматном порядке.

Чтобы добиться более качественного сцепления сетки с дорожным покрытием, уложенное полотно прокатывают ручными катками или прижимают грубой щеткой. Не допускается контакт между сеткой и специальным транспортом, используемым при дорожных работах.

Поверх сетки укладывается финишный слой асфальтобетона.

При производстве работ без прекращения движения, укладку производят в два этапа, разделяя дорогу по полосам направления движения.

geoproduct.ru

Технология укладки геосетки в дорожное покрытие

Содержание:

  1. Что такое геосетка и ее разновидности?
  2. Где геосетка незаменима?
  3. Как осуществляется укладка геосетки?
  4. Видео: Укладка геотекстиля при создании водоёма

Как известно, хорошая качественная трасса может обеспечить комфорт и безопасность движения на дороге. Но к сожалению, со временем асфальтовое покрытие разрушается, на нем образуются трещины, выбоины и другого рода неровности, которые значительно замедляют передвижение транспорта и приводят к поломкам автомобилей. В целях профилактики и устранения подобных дефектов в дорожном строительстве эффективно используется геосетка. Узнав, как осуществляется укладка геосетки в асфальтобетонное дорожное покрытие, можно продлить период эксплуатации дорог на долгое время.

САМЫЕ ПОПУЛЯРНЫЕ ГЕОСЕТКИ В ЭТОМ МЕСЯЦЕ!


Заказать

Укладка геосетки – Инструкция по укладке геосетки - технология укладки геосетки, инструкции по монтажу геосинтетических материалов от компании «ГеоНовации»

Что такое геосетка и ее разновидности?

Дорожная сетка – это плоское решетчатое изделие из перекрещивающихся под прямым углом

Укладка геосетки – Инструкция по укладке геосетки - технология укладки геосетки, инструкции по монтажу геосинтетических материалов от компании «ГеоНовации»

Геосетка

полимерных нитей, которые фиксируются путем прошивания или склеивания и обрабатываются специальным битумным составом для надежного сцепления с асфальтом. По словам производителей геосетки сырьем для этого материала может служить стекловолокно, полиамид, базальтовое волокно, а также полипропилен или полиэфир.

Различают одноосные, двуосные и трехосные геосетки. При помощи одноосных изделий защищают склоны и насыпи от оползней, т.к. они предотвращают сползание грунта. Для прокладки и ремонта дорог чаще всего применяют двуосные геосетки. Они используются на слабых грунтах, потому что могут создать крепкую, прочную основу, способную переносить большие динамические нагрузки. Трехосные сетки по своим прочностным свойствам ничем не уступают двуосной, к тому же они не позволяет наполнителю смещаться и равномерно распределяют нагрузку на асфальтовую поверхность.

Основное назначение геосетки – задержать смещение и проседание грунта, тем самым предупредить деформацию дорожной магистрали.

Где геосетка незаменима?

  • Реконструкция старых дорог и закладке новых.
  • Строительство взлетно-посадочных полос.
  • Укрепление откосов дорог от оползней и камнепадов в горной местности.
  • Реставрация дорожного покрытия.
  • Укрепление опорных стен и мостов.
  • Армирование швов асфальтобетонного полотна.
  • Строительство путепроводов.
  • Устройство полов при строительстве промышленных зданий.
  • Защита склонов от оползней.
  • Укрепление береговой линии.

Заказывайте монтаж геосетки и геотекстиля Дорнит, км2 которого у нас Вам обойдется очень выгодно!

Как осуществляется укладка геосетки?

Перед началом монтажа важно определить уровень сложности работы, учесть структуру и плотность почвы, ее химический и минеральный состав. В соответствии с необходимыми требованиями подбирается марка дорожной сетки.

Внимание! Выбирая дорожную сетку, следует обратить внимание на технические параметры материала.

Например, на полипропиленовые изделия губительно действует ультрафиолет. Сетка из стекловолокна не переносит влаги и низкие температуры, но обладает прекрасными силовыми функциями. Полиэфирные материалы восприимчивы к щелочной среде, поэтому их не рекомендуют использовать в железобетонных конструкциях.

Таблица: Технические характеристики геосеток Хателит

ПараметрыHaTelit CHaTelit XPHaTelit GHaTelit BLSamiGrid
НазначениеГибкая сетка для долговечного, высокопроизводительного усиления асфальтовых слоёвАрмирующая сетка, lемонстрирующая максимальную гибкостьИнновационное сочетание для усиления асфальта: покрытие с содержанием 60% битума  и стекловолокноСамоклеющаяся арматурная сетка для восстановления асфальта и бетона тротуаровМатериал для реставрации бетонных тротуаров с асфальтом
Номинальное растяжение до разрыва≤12 %≤6 %≤3 %≤12 %≤6 %
Предел прочности при растяжении50 кН/м50 кН/м50 кН/м,

100 кН/м

50 кН/м50 кН/м
Содержание битума в покрытии>60 %>60 %>60 %>60 %>60 %
Предел прочности при растяжении в ходе испытаний (DIN EN ISO 10722)>90 %>90 %>90 %>90 %
Соотношение прочности испытанного образца с прочностью арматурной сетки>80 %>80 %>60 %>80 %
СырьёПолиэстерПоливинилацетатСтекловолокноПолиэстерПоливинилацетат
Длина рулона150 м150 м150 м/ 100 м15 м100м
Ширина рулонадо 5 мдо 5 мдо 5 м1 мдо 5 м
Размер ячейки4 см4 см3 см4 см4 см

Укладку геосетки производят в такой последовательности:

Укладка геосетки – Инструкция по укладке геосетки - технология укладки геосетки, инструкции по монтажу геосинтетических материалов от компании «ГеоНовации»

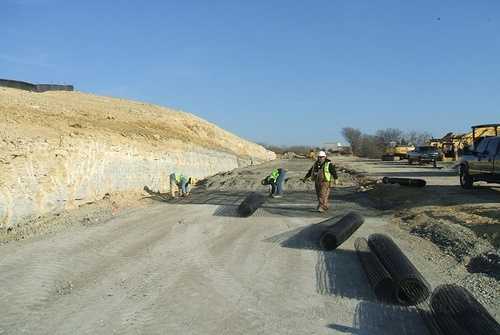

Укладка геосетки при строительстве дороги

  • Очистить покрытие от грязи при помощи металлических щеток и поливочных машин.
  • Ликвидировать трещины и ямы (нанести на них асфальтобетонную смесь и утрамбовать).
  • Устранить все неровности, обработав поверхность с помощью фрезерования.
  • Нанесение битумного раствора через сутки после восстановительных работ на подготовленный объект. Это делают для связывания сетки с асфальтобетоном.
  • Затем укладывается геосетка с нахлестом в 10-15 см.
  • Сетку тщательно выравнивают, натягивают и крепят в шахматном порядке строительными дюбелями.
  • Сетку прижимают к дорожному полотну ручными катками для лучшего сцепления.
  • Завершающий слой асфальтобетонного раствора, который наносят на сетку и хорошо утрамбовывают.

При строительстве новых дорог геосетка укладывается на грунт или слой песка и засыпается щебнем. На выровненную поверхность наносят асфальтобетонную смесь.
Укладка, выполненная по всем правилам:

  • Увеличит прочность покрытия и наделит его способностью переносить максимальные транспортные нагрузки.
  • Замедлит образование трещин и ям на асфальтобетонном полотне.
  • Продлит период эксплуатации автострады на 25%.
  • Позволит сэкономить строительные материалы и уменьшить толщину асфальтобетонного покрытия.

Покупайте у нас уже сегодня геосетку и георешетку ст лучшего качества!

Видео: Укладка геотекстиля при создании водоёма

Бесплатные консультации по всем вопросам, связанным с выбором, расчётом и заказом геотекстиля по номеру +7 (495) 646-09-38 или заполняйте форму ниже. Спешите благоустроить Ваш двор и сделать экономичным строительство с компанией Купи-Геотекстиль!

Заказать

www.kupi-geotekstil.ru

Правильная укладка георешетки полиэфирной. Рекомендации

Очень часто нарушение технологии монтажа может стать причиной некачественно выполненной работы. Имея в наличии высококачественные материалы, и не соблюдая простые правила при укладке, можно получить результат, не соответствующий требованиям. В этой статье мы расскажем о том, как правильно укладывать полиэфирную геосетку.

Требования к материалам. Перед тем как укладывать геосетку полиэфирную, проверьте документы.

Прежде чем приступить к непосредственно монтажу геосетки полиэфирной, необходимо удостовериться в качестве материалов. От этого так же зависит результат проделанной работы. Фракция щебня, используемая в асфальтовой смеси, должна быть больше размеров ячеек полиэфирной геосетки. Далее, сам асфальт должен соответствовать ГОСТу, ну и естественно полиэфирная георешетка должна соответствовать документации и иметь сертификаты, подтверждающие качество материала. Прочность материала должна находиться в пределах 40кН/м. Но не меньше этого показателя.

Если технология укладки георешетки полиэфирной будет соблюдаться, вы получите качественное дорожное покрытие.

Перед тем как укладывать геосетку полиэфирную, необходимо провести подготовительные работы. Рекомендуем обратить внимание на качество асфальтовой смеси и на место куда будет укладываться геосетка. Необходимо помнить, что для реконструкции дорожного полотна требования к асфальтовому покрытию одни, а для создания новой дороги другие.

Укладка геосетки полиэфирной может быть произведена как на готовое основание, предварительно подготовленное, так и на геосинтетики, в частности на геотекстиль. Очень часто полиэфирная сетка монтируется в комплексе с другими геосинтетическими материалами. Технология укладки георешетки полиэфирной допускает укладку как вдоль полотна таки поперек, в зависимости от протяженности участка и условий, при которых производится монтаж. Однако, чаще всего рулоны раскатываются по направлению движения дорожного полотна. Это экономит время и сами материалы. В случаях, когда ширина дорожного полотна превышает ширину рулона, соседний рулон геосетки укладывается внахлест, примерно на 30 сантиметров. Иногда, в целях экономии, это расстояние сокращают, что в корне не соответствует требованиям и является нарушением технологии монтажа. Укладка геосетки полиэфирной может производиться на старое асфальтовое основание, при условии ликвидации верхнего слоя для выравнивания покрытия. При создании нового полотна двухслойного или однослойного типа. Укладка георешетки полиэфирной может быть произведена на геотекстиль или утрамбованный и подготовленный щебень.

Перед тем как раскатывать геосетку, дорожное основание обрабатывается битумом, для лучшей фиксации геосетки с покрытием. Если объемы невелики, то укладка может производиться руками. Если предполагается проведение большого объема работ, а ширина рулона превышает полтора метра, то эти манипуляции лучше производить с помощью специальной техники. Важно помнить о создании трансферных коридоров для тяжелой техники, так как после того произойдет укладка геосетки полиэфирной, движение по ней большегрузных автомобилей должно быть запрещено. Поэтому перед тем как укладывать геосетку полиэфирную, необходимо проконтролировать доставку сыпучих материалов и асфальта для укладки. В случаях, когда на геосетку укладывается дополнительный слой щебня, распределение должно производиться в спокойном режиме без агрессивного вождения, экстренных торможений и ускорений. Щебень разравнивается бульдозерами. Техника должна двигаться строго по щебню. После равномерного распределения, каменное основание должно быть утрамбовано специальными катками.

komitexgeo.ru
