Асфальтобетонное покрытие: виды, укладка, ремонт

Асфальтобетонное покрытие – прекрасный вариант обустройства дорог различного назначения, тротуаров, дорожек, отличающийся прочностью, надежностью, долговечностью. Асфальтобетон очень давно используется для выполнения дорожных покрытий и за эти годы достойной альтернативы материалу не нашлось.

С использованием плотного асфальта М1200 можно покрывать дороги с высокими нагрузками, менее плотный состав актуален для обустройства придомовой территории (оформления дорожек, тротуаров и т.д.). В частном строительстве асфальтобетон обычно готовят и укладывают своими руками, но с обязательным соблюдением всех правил, требований СНИП, ГОСТов.

Определение

Асфальтовое покрытие изготавливают из специальной смеси, состав которой обычно неизменный, а вот пропорции материалов могут быть разными в зависимости от предполагаемых нагрузок, функций дорожного покрытия. С помощью раствора обустраивают садовые дорожки, аэродромные покрытия, автомагистрали, площади, трассы, улицы и другие объекты.

Содержание асфальтовой смеси определяется действующим ГОСТом. Особенности приготовления, состав и настил асфальтобетонного покрытия остаются практически неизменными на протяжении многих лет.

Состав асфальтобетона:

  • Битум в роли вяжущего (обычно используют синтетический, который получают из отходов нефтепромышленности)
  • Карьерный песок и минеральные добавки в качестве наполнителя (щебень, гравий, дробленая скальная порода, шлаки)
  • Синтетически созданная присадка для улучшения определенных характеристик (вязкости, морозостойкости и т.д.)

Какие бывают составы

Асфальтное покрытие сегодня производится в самых разных вариантах, для определенных целей, функций, в широком диапазоне цен. Виды асфальта выделяют в соответствии с назначением смеси, что напрямую влияет на состав.

Виды составов асфальтобетона:

  • Песчаные смеси – для выполнения садовых дорожек, тротуарных покрытий, различных покрытий в обустройстве частной придомовой территории, где не будет слишком больших нагрузок
  • Растворы мелкого полома – для ямочного ремонта, укладки на улицах города с не очень активным транспортным движением
  • Асфальтобетонное покрытие крупного помола – используется в качестве пласта для подстилки при выборе многослойного способа
  • Раствор с полимерами и битумом – обычно выполняется укладка трассы, крупных дорожных развязок, мостов и других мест, где нужно добиться повышенных характеристик надежности и долговечности
  • Бетон с мастичным и щебневым составом – самый прочный, используется для покрытия скоростных трасс
  • Бетон с битумным составом – используется для выполнения покрытия спортивного направления

Правила укладки покрытий

Технологии настила асфальтобетонных покрытий на протяжении многих лет остаются практически неизменными. Правила и стандарты описаны в соответствующих ГОСТах и СНиПах.

Основные этапы укладки асфальтобетонного покрытия:

  • Подготовительные работы
  • Непосредственно укладка смеси выбранным способом
  • Уплотнение асфальтобетонного покрытия

Для укладки бетонных смесей сначала тщательно планируют и размечают участок. Здесь главное – назначение покрытия и нагрузки, которые будут на него воздействовать.

Так, для автострад с низким потоком транспортных средств насыпают лишь один слой щебня, для строительства покрытия с большими нагрузками делают три слоя, сверху должна укладываться армирующая сетка, повышающая прочность. Фракции щебня должны идти от большей к меньшей, после засыпки укатываются катком.

Две основные технологии заливки асфальтобетона:

  1. Холодный метод – обычно актуален для ямочного ремонта, обустройства приусадебной территории (быстро схватывается, не слишком прочный асфальт)
  2. Горячий метод – актуален для создания новых прочных покрытий: температура укладки состава тут играет ключевую роль. Смесь заливают горячей и укатывают до остывания

Одной тонны асфальта должно хватить на 10 квадратных метров площади при условии, что толщина асфальтобетонного покрытия будет составлять около 10 сантиметров.

Подготовительные работы

Асфальтобетонное покрытие – это вариант качественного и надежного выполнения дороги или тротуара, который прослужит очень долго, но при условии соблюдения всех требований и параметров. Начинают работы с разметки территории – точного определения места расположения слоя, реализации сливных и дренажных систем. Если планируется установка подземных конструкций, до момента заливки асфальтобетона они должны быть сделаны.

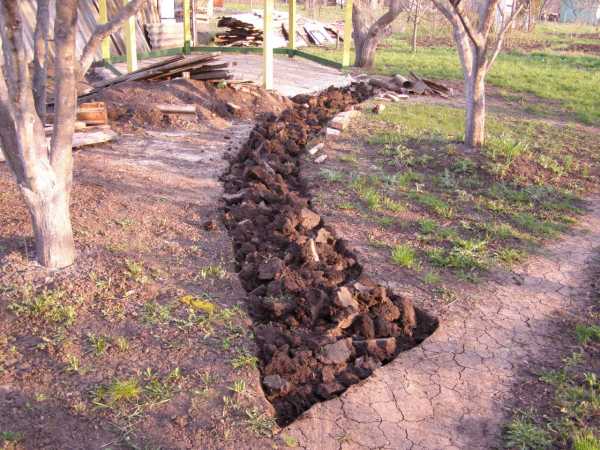

После разметки территории начинают копать траншею под покрытие. Обычно тротуары и покрытия улиц выполняют на одном уровне, поэтому почву нужно убирать на всю ширину покрытия, даже если отдельные его части будут разных типов.

Монтаж скоростных трасс делают по-другому, но данная технология не актуальна для выполнения своими руками.

Желательно выполнить процесс трамбовки грунта. Если планируется обустраивать бордюры, их устанавливают на этом этапе. В зависимости от назначения покрытия и его состава, нужно правильно подготовить место. Так, для пешеходных асфальтобетонных дорожек, где есть вероятность проезда транспорта, достаточно застелить площадь смесью щебенки и гравия слоем толщиной в 15 сантиметров (при условии, что слой асфальта составит 5-6 сантиметров).  При укладке покрытия с большими нагрузками делают несколько слоев щебня общей толщиной 30 сантиметров, а асфальт кладут в 2-3 слоя.

Слои щебенки и гравия плотно утрамбовывают – виброкатком либо ручным катком. Если место очень узкое и доступ к нему труден, можно использовать так называемые «пятки» — небольшие металлические пластины с ручкой. Чтобы упрочнить слой, катком проходят несколько раз, при этом подушка должна регулярно поливаться водой.

Для обустройства асфальта в домашних условиях подушка делается из мелкого гравия или щебня фракции 20-40 сантиметров, вполне достаточно одного слоя толщиной 5-10 сантиметров. Чтобы обеспечить более крепкое и надежное сцепление, слой желательно пролить растопленным битумом: расход примерно 0.5-0.5 литра на квадратный метр, расплавляется при температуре +100-150С.

Изготовление асфальта в домашних условиях

В современном индивидуальном строительстве многие выполняют асфальтобетонное покрытие самостоятельно и это целесообразно – для обустройства дорожек, тротуаров, подъездных путей и т.д., которые не будут выдерживать огромные нагрузки, вполне возможно сделать смесь своими руками и правильно ее уложить. Такие асфальтобетонные покрытия демонстрируют достаточные свойства и характеристики, служат не один год. Способов приготовления асфальта существует несколько и каждый из них находит свое применение.

Классический метод

Стандартный рецепт предполагает приготовление смеси из карьерного или речного песка, щебня фракции 30-40 миллиметров, битума или битумной смолы, с использованием обычного ведра и металлической бочки. Асфальт обычно готовят на костре.

Сначала насыпают щебень с песком в соотношении 2:1, тщательно перемешивают, заливают водой и подвешивают над открытым огнем. В это время занимаются приготовлением битумной основы: в металлическом ведре расплавляют битум, доведя до температуры кипения, вливают в него пластификатор (могут подойти даже обычное моющее средство либо шампунь).

После разогрева смолы и закипания воды в бочке с щебнем их смешивают. Воду добавляют в смесь изначально для того, чтобы песок и щебень не перегрелись до уровня +100С. Смесь помешивают, позволяя воде полностью выкипеть, после этого заливают раствор горячим.

Применение старого покрытия

Старое покрытие может выступить в роли материала для приготовления новой смеси. Технология схожа с вариантом приготовления новой смеси, но имеет определенные нюансы. В промышленных масштабах может выполняться термопрофилирование – технология, при которой старое асфальтовое покрытие демонтируют, измельчают, разрыхляют, переплавляют и используют вновь.

Как готовить смесь из старого асфальтобетона:

  • Демонтаж старого асфальтобетонного покрытия кувалдой и специальным инструментом ударного типа. Обычно используют лишь битумный слой асфальта, без разбора подушки.
  • Переработка старого покрытия – сначала его разбивают на мелкие куски с фракцией 40 миллиметров максимум, потом заливают водой, расплавляют, добавляют битум из расчета 10 килограммов на 100 килограммов старой асфальтобетонной смеси.
  • Последующие этапы аналогичны предыдущему варианту – битум плавят, смешивают с асфальтом, выпаривают воду и заливают дорожку или тротуар.

Метод работы с холодным асфальтом

Данный способ подходит для покрытия асфальтобетоном больших площадей, где качество дорог не должно быть максимальным. Холодный асфальт обеспечит хорошее и прочное покрытие там, где нет постоянных нагрузок тяжеловесных транспортных средств, поэтому хорошо подходит для обустройства придомовых территорий.

Холодные полимерные составы появились на рынке сравнительно недавно. Принцип работы такого состава схож с холодной сваркой. В качестве связки тут используется модифицированный синтетический битум, который может укладываться даже при большом морозе. Инструкция использования обязательно указывается на упаковке материала.

Состав демонстрирует хорошие свойства и характеристики, но дорого стоит. При этом, он выручает там, где нет возможности использования обыкновенных бетонных смесей, укладываемых горячим методом.

Влияние материалов на качество покрытия

Качество дороги напрямую зависит от состава и свойств материалов, используемых для приготовления и укладки асфальтобетонного покрытия.

Чтобы не испытывать необходимости регулярно выполнять дорогостоящий и трудоемкий ямочный ремонт, необходимо приобретать лишь качественные материалы, не экономя на данной статье расходов.

Важно подбирать щебень и гравий нужной фракции для обустройства подушки. Если есть необходимость в сооружении нескольких слоев, не стоит пренебрегать требованием. Обязательно нужно придерживаться технологии и при засыпании щебня слоями – разные типы материала укладываются в несколько шаров: первый слой самый крупный, дальше мельче и самый мелкий. Так будет обеспечен хороший дренаж и увеличится прочность покрытия.

Для упрочнения бетона используют особые типы мастики, состоящие из резиновых полимеров и битумных эмульсий. Основное свойство обычного применяемого битума – возможность стелить смесь только в горячем состоянии, а вот эмульсия может применяться и в охлажденном виде. Битумная мастика нужна для качественной герметизации поверхности, защиты от появления трещин и деформацией бетона.

Самостоятельная укладка асфальта

  1. Первый и главный этап – уборка территории от мусора, удаление грунта слоем до 30 сантиметров, тщательная укатка (могут использоваться ручные катки или другое оборудование)
  2. Установка бордюров, сливных конструкций
  3. Обустройство подушки из щебня толщиной 15 сантиметров, проливка водой, укатка (можно засыпать еще один слой щебня и слой песка для пущей прочности)
  4. Приготовление асфальтобетонной смеси одним из вышеизложенных способов
  5. Укладка асфальтового покрытия слоем толщиной 6-10 сантиметров, тщательное разравнивание шваброй-движком, заполнение углублений новыми порциями материала – данный этап выполнять нужно быстро, так как застывает асфальт за короткий срок. Важно следить за температурным режимом – в процессе укладки поддерживать температуру асфальта на уровне +120С
  6. Уплотнение свежеуложенного слоя ручным катком – желательно перед работой по основанию литого свежего слоя каток смазывать соляркой, чтобы покрытие было гладким и ровным (соляркой же можно смазывать все инструменты, чтобы не прилипали к асфальту)
  7. Пропитка асфальта специальным красящим составом для получения нужного оттенка (необязательная опция)

Ремонт асфальта

Необходимость в ремонтировании слоя асфальтобетонного покрытия может появиться в нескольких случаях – если покрытие старое и по объективным причинам разрушается, если толщина слоя была недостаточной, если подушка выполнена неправильно. Также в случаях нарушения технологии укладки покрытия могут появляться проблемы в процессе эксплуатации.

Чтобы исключить разрушения асфальтобетонного слоя, желательно раз в 4-5 лет его обновлять, а появившиеся трещины и другие дефекты чинить сразу, заделывать герметиками, стойкими к химическому воздействию и воде. Раскрошившийся асфальт нужно менять полностью.

Методы восстановления асфальтобетонного слоя:

  1. Заделка трещин гудроном – очищают поверхность, засыпают песком на 2-3 сантиметра трещины, заполняют их гудроном (если трещины маленькие, можно обойтись без песка и просто залить их гудроном), выравнивают шпателем слой асфальта
  2. Использование рулонов с готовым асфальтобетонным покрытием – рулоны раскатывают, удаляют защитный слой, клейкой стороной укладывают на дорожное покрытие, прижимают на пару секунд

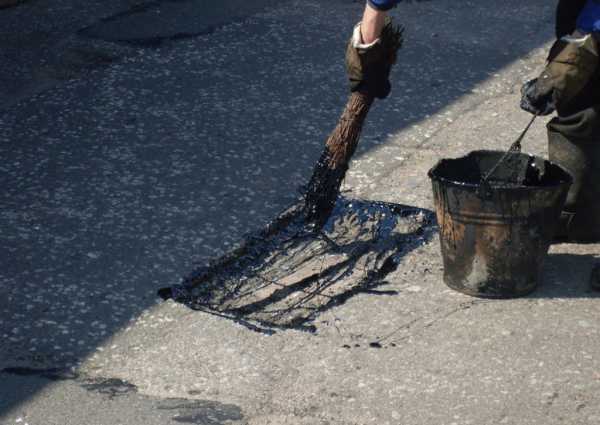

  3. Битум – сначала очищают дефект от мусора и пыли, заполняют битумом пустоты, через 2-3 минуты тщательно выравнивают и трамбуют

Ремонт асфальта в зимний период

Чтобы отремонтировать асфальт зимой, нужно сначала убрать снег и лед с покрытия, место трещины или ямы аккуратно обработать специальным составом. Работы по укладке и ремонту асфальта вообще лучше выполнять в сухую и солнечную погоду, а зимой влага способна разрушать полотно, поэтому серьезные работы и манипуляции с толстым слоем покрытия лучше не проводить.

Если осадки несильные, работы допускается выполнять по всему полотну, а вот по частям и с большими промежутками времени, при сильном дожде, метели лучше не работать. В месте ремонта старый слой удаляют фрезерованием или швонарезчиком. Смесь доставляют в кохере.

Хорошим выходом при необходимости ремонта зимой важных дорожных развязок, частей асфальтового покрытия является использование холодного асфальта. Смесь может укладываться даже при минусовой температуре, не требует предварительного подогрева, застывает быстро, сразу после укладки может выдерживать нагрузки транспорта, в работе не требует привлечения тяжелой техники, актуальна для использования в труднодоступных местах.

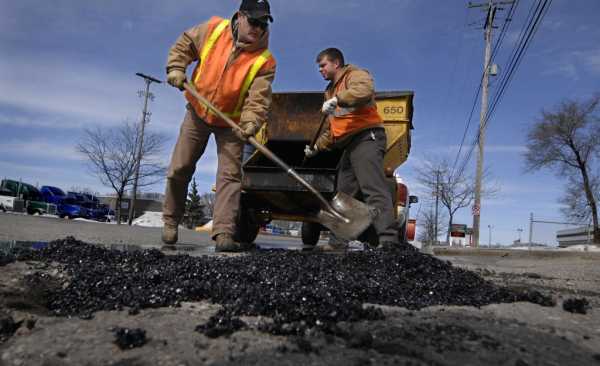

Ямочный ремонт

Необходимость в выполнении данного типа работ появляется в случае повреждения небольших зон покрытий, локальных дефектов. Обычно дефекты заполняют битумным составом при условии, что дорожное полотно повреждено максимум на 15%.

Этапы выполнения работ: разметка покрытия с захватом целого полотна вокруг трещины или ямы, демонтаж разрушенного слоя фрезерованием или отбойным молотком, зачистка места и удаление мусора, обработка битумным составом мест.

Заключение

Использование асфальтобетона при создании дорожных покрытий в крупном и индивидуальном строительстве сегодня наиболее целесообразно. При соблюдении технологии приготовления смеси и ее укладки все работы вполне можно выполнить в домашних условиях своими руками.

Главное – выбирать качественные материалы, тщательно следить за пропорциями в процессе приготовления состава, правильно укладывать покрытие. В таком случае асфальт прослужит долго и качественно, обеспечив необходимые прочностные характеристики и эстетичный внешний вид.

1beton.info

Укладка асфальтобетона

Самым популярным методом покрытия дорог и тротуаров, отвечающим современным понятиям о качественном покрытии и цена которого, к тому же, сравнительно невысока, можно назвать асфальтирование.

Но помимо самой смеси надёжность и эффективность укладки примерно, на 50% зависит от подготовительных работ, то есть от подушки, служащей черновым основанием для лицевого слоя.

Ниже мы поговорим о технологии данного производства, а также обратим внимание на демонстрацию тематического видео в этой статье, касающегося нашей темы.

Укладка асфальтобетонного покрытия асфальтоукладчиком

Асфальт на дороге

Примечание. Название происходит от греческого ἄσφαλτος что подразумевает горную смолу, где 60%-75% битума смешаны с минералами. В искусственном варианте битум ограничен количеством от 13% до 60%, а наполнителем служит гравием/щебнем, песком и минеральным порошком.

Этапы производства

Земляные работы

  • В первую очередь технология укладки асфальтобетонной смеси, впрочем, как и другие строительно-монтажные работы, зависит от планировки, следовательно, перед началом производства должен быть составлен технический проект и финансовая смета. Затем следует разметка с привязкой к особенностям рельефа данной местности, чтобы обеспечить возможность отвода сточных вод и проходящих вблизи подземных и наземных коммуникаций. Кроме того, большое значение имеет наличие больших деревьев с развитой корневой системой — при необходимости их вырубают, чтобы в дальнейшем не возникало проблем.
  • По окончании подготовительных работ снимается верхний, влажный слой грунта с помощью экскаватора или бульдозера, где глубина, в первую очередь, будет зависеть от эксплуатационного назначения данного участка. Например, для асфальтирования тротуара или садовых дорожек вполне достаточно 10-25 см глубины, но для проезжей части этого, конечно, недостаточно — чем больше планируемая нагрузка, тем глубже придётся закладывать основание.
  • Кроме того, технология укладки асфальтобетона подразумевает обязательное устройство дренажной системы — вода не должна скапливаться ни на покрытии, ни под ним. В связи с этим очень важно убрать весь грунт, который был снят при подготовке основания, чтобы в период дождей его не размыло, и он не забил дренажную систему.

Щебневое основание

  • После окончания проведения земляных работ возможна укладка асфальта на бетонное основание (жёсткая подушка) или на щебневое (гравийное) с песком (нежёсткая подушка) и это опять-таки зависит от будущей степени нагрузки при эксплуатации участка по СНиПу 06.03-85. Например, для пешеходных дорожек высота песочно-щебневой подушки может составлять всего 5-10 см, но если это проезжая часть с малой интенсивностью движения (подъезд к дому или воротам), то здесь уже высота составит от 10 см и более. Причём, при условии, что во время эксплуатации предвидятся большие нагрузки, подушка укладывается по слоям — вначале гравий (фракция 40-60 мм), затем, щебень (фракция 20-40 мм), а поверх них — крупный речной песок.

Примечание. Для того чтобы ускорить усадку подушки перед укладкой асфальта, её обильно поливают водой. Когда подсыпка усаживается, она, к тому же, приобретает дополнительную прочность. Утрамбовка производится виброплитами, катками, а в домашних условиях это можно даже делать своими руками с помощью какой-либо биты.

Бетонные плиты для основания

  • В тех случаях, когда на проезжей части предусматривается очень интенсивное движение и, следовательно, большая механическая нагрузка, тогда для основания применяется бетонирование или укладка железобетонных плит, как это показано на верхнем фото. В связи с высокой стоимостью такого типа покрытий в нашей стране их делают крайне редко и по большей части такие конструкции ограничиваются применением для взлётно-посадочных полос или испытательных полигонов.
  • Наиболее выгодно использовать в качестве подсыпки строительный мусор — битый кирпич, камень, старые битые плиты, блоки и перекрытия, цементно-песочную штукатурку и так далее. Примечательно, что при достаточной трамбовке таких материалов они ничуть не уступают тому же щебню или гравию, при этом себестоимость подушки резко уменьшается — ведь мусор, вместо его утилизации, используют, как строительный материал. Но здесь, безусловно, значительно увеличивается трудоёмкость процесса — ведь такие отходы, как правило, имеют очень большую фракцию и из-за этого их сложнее утрамбовывать (приходится разбивать).

Технология укладки

Укладка асфальта на основание

В настоящее время укладка асфальта в Российской Федерации производится в согласии с ГОСТ 9128-2009 по асфальтобетонным дорожным и аэродромным смесям, причём инструкция, данная в этом документе применима и для укладки подобных покрытий в частном порядке (на дачных и загородных участках). Обычно асфальтобетон заказывают на ближайшем пункте его изготовления — это предпочтительнее кустарного производства.

Асфальтных заводов, в том числе и небольших, достаточно много, так что покупка готовой смеси обойдётся гораздо дешевле, нежели её самостоятельное изготовление, к тому же, пропорции Госстандартов проще соблюдать при поточном производстве, нежели при разовом изготовлении.

Важно учитывать, что температура воздуха на улице, должна быть не ниже 5ᶛC, причём производственный процесс должен осуществляться в сухую погоду — монтаж во время дождя категорически запрещён! При нарушении данных условий уже на следующий год после укладки будет наблюдаться растрескивание и эрозия покрытия, к тому же износостойкость асфальта значительно понизится.

Чтобы вычислить количество расходуемого материала на определённом объекте, вам нужно будет вычислить площадь участка и определиться с его толщиной — для слоя асфальта высотой 10 см и площадью 10м2 понадобится одна тонна раствора.

Порядок укладки и уплотнение

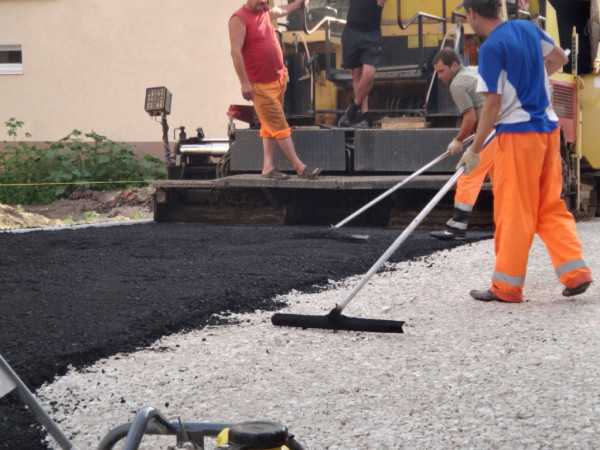

Укладка асфальта на щебневую подушку

Технология укладки асфальта на бетонное основание  или на песочно-щебневую подушку подразумевает выполнение работ без малейшего промедления после того, как самосвал с раствором прибыл на строительный участок — это одна из важнейших граней требований ГОСТов и СНиПов.

Для большого объёма, например, автомобильной дороги, при монтажных работах применяются специальные автоукладчики и большие самоходные катки, но при обустройстве тех же тротуаров приходится использовать лопаты и швабры. Кроме того, малые участки не всегда можно утрамбовать даже маленьким самоходным катком, поэтому, в таких случаях используются вибрационные плиты.

Если вы производите подобные работы на приусадебном участке, то вряд ли вы станете приглашать туда проектировщика, но, тем не менее, вам придётся придерживаться определённых параметров толщины покрытия. Поэтому, для садовых дорожек можете выдерживать слой высотой 3-4 см, в то время как для подъездных путей (если там не предусмотрена стоянка тяжёлых автотранспортных средств) потребуется толщина 5-7 см.

Качество укладки асфальтобетона и его эксплуатационный ресурс во многом зависят от правильного и вовремя сделанного уплотнения покрытия. Такой процесс можно осуществить тремя методами, это вибрация, укатка и трамбовка. Для этого можно использовать автоматический или ручной каток, вибрационный каток и вибрационную плиту.

По ГОСТ 9128-2009 температура укладки асфальтобетонной смеси должна выдерживаться не ниже 105ᶛC — это одна из предпосылок хорошего уплотнения укладываемого слоя — чем холоднее асфальтобетон, тем сложнее его утрамбовывать (больше проходов катком). Чтобы избежать налипания раствора на каток или вибрационную плиту, их можно смочить водой.

Чтобы вся поверхность получилась одинаковой, вам придётся следить за количеством проходов катка — оно должно быть одинаковым, к тому же, следует избегать реверсных движений, чтобы не нарушить целостность монолита.

Примечание. Если вам приходится производить укладку асфальта на склоне, то движение катка при уплотнении должно осуществляться только снизу вверх и никак иначе. Для разравнивания (ликвидации) образующихся в таких случаях швов движение катка осуществляется почти перпендикулярно — с тем же преимуществом движения снизу вверх.

Уход за асфальтным покрытием

Категорически запрещено допускать заезд тяжёлой гусеничной техники на такие покрытия — оно достаточно мягкое и траки обязательно оставят вмятины, которые, в свою очередь, будут способствовать разрушению. Кроме того, в жаркое время года противопоказан заезд тяжёлой колёсной техники, так как при таких температурах асфальт размягчается и опять-таки будет разрушен.

При необходимости следует вовремя заделывать все выбоины и трещины, чтобы они не вызывали дальнейшее разрушение структуры.

Виды асфальтобетона

Все асфальтобетонные смеси можно разделить на три основные группы, по виду минерального наполнителя  — щебневые, гравийные и песочные. Кроме того, в соответствии с вязкостью используемого и укладочной температуры растворы могут быть горячими и холодными.

Так, горячие производятся с использованием дорожных вязких и жидких битумов и стелятся при температуре не менее 120ᶛC, в то время как холодные, с использованием тех же битумов — при температуре не менее 5ᶛC.

Асфальты могут быть крупнозернистыми, когда фракция наполнителя достигает 40 мм, мелкозернистыми, с фракцией до 20 мм и песочными, с фракцией наполнителя до 5 мм. При этом холодные смеси бывают только мелкозернистыми или песочными (крупный речной песок).

В соответствии с величиной остаточной пористости горячая асфальтовая смесь может быть: а) высокоплотным — остаточная пористость 1-2,5%; плотным — 2,5-5%; пористым — 5-10%; высокопористым — 10-18%. Для холодного асфальтобетона остаточная пористость допускается от 6% до 10%.

В зависимости от содержания щебня и гравия в горячей смеси их можно классифицировать по типам:

  • А — содержит от 50% до 60% щебня;
  • Б — от 40% до 50%;
  • В — от 30% до 40%.

Кроме того, холодные мелкозернистые асфальтобетоны, в зависимости от содержания гравия классифицируются на типы Бх и Вх. Горячие и холодные растворы могут быть типа Г и Гх, то есть, это песок из отсевов дробления или смесь с натуральным песком, если последнего не менее 30%. Типы Д и Дх основаны на натуральном песке или если он смешан с отсевом дробления, но при этом, его содержание не менее 70%.

Смеси и асфальтобетоныМарка
Горячие высокоплотныеI
Горячие плотные типа АI, II
Горячие плотные типа Б, ГI, II, III
Горячие плотные типа В, ДII, III
Пористые и высокопористыеI, II
Холодные типа Бх, ВхI, II
Холодные типа ГхII
Холодные типа ДхII, III

Таблица маркировки смесей и асфальтобетонов

Примечание. Обработка застывшего асфальта практически идентична таким действиям, как резка железобетона алмазными кругами и алмазное бурение отверстий в бетоне. Но в этом случае лучше ориентироваться на прохладную погоду, так как при жаре битум будет налипать на круги, свёрла и корончатые фрезы, что создаст определённые неудобства в работе.

Заключение

Если укладка асфальтобетонной смеси производится у вас дома — на участке или возле него, то, скорее всего, вам не понадобятся высокоплотные асфальты первой марки. Тем не менее, как мы уже упоминали об этом выше, чтобы максимально продлить эксплуатационный ресурс, важно уделить особое внимание укатке и трамбовке не застывшего раствора.

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

don-plitka.mirtesen.ru

Предварительные работы перед укладкой покрытия дорожной одежды

В статье описывается пошаговая технология подготовительных работ, которые необходимо выполнить перед основными этапами укладки дорожной одежды.

Как правильно рассчитать толщину всех слоев дорожной одежды.





Расчет толщины дорожной одежды

Дорожная одежда должна обеспечивать движение автотранспорта, передавая вертикальные и горизонтальные нагрузки материковому грунту. Каждый слой дорожной одежды рассчитывается исходя из особенностей грунта, требований жесткости, количества и веса проходящих по дороге машин, климатических условий и других факторов.

Основание дорожной одежды обеспечивает распределение вертикального давления по большой площади грунта и дренаж дождевой воды.

При необходимости рассчитываются продольный и поперечный водоотводы. На стадии проектирования рассчитываются нагрузки и требуемые толщина и структура каждого слоя.

Требования к грунту

Перед началом работ по проектированию дорожной одежды, проводят инженерно-геологические изыскания, чтобы определить климатические условия, наличие и количество грунтовых вод, состав грунта и меры по его укреплению. По результатам этих изысканий и планирующейся интенсивности движения определяется тип дорожных одежд – жесткие или не жесткие. Если исследования проведены с ошибками, велик риск повреждения дорожной одежды в результате проседания или вымывания грунта.

Земляное корыто

После проведения инженерно-изыскательских и проектировочных работ, начинаются земельные работы. Необходимо подготовить земляное корыто(ЗК). ЗК – траншея в земле, задача которой обеспечить боковую поддержку нижних слоев основания дорожной одежды и требуемое возвышение покрытия над уровнем грунта. Это необходимо для того, чтобы сохранить дорожную одежу от дождевых вод и попадания на проезжую часть грязи. Во время дождя попавшая на проезжую часть раскисшая земля многократно уменьшает сцепление колес с верхним слоем дорожной одежды. ЗК делается бульдозерами, экскаваторами, погрузчиками и грейдерами. Удаленный из ЗК грунт может быть использован для обустройства обочин.

Земляное корыто делается бульдозерами, экскаваторами, погрузчиками и грейдерами.



Дренажный слой

Дренажный слой делают из крупного чистого песка или щебня твердых горных пород фракции 70-100 мм. При использовании песка, дренажный слой толщиной более 50 см выполняет функции защиты от промерзания.

Дренажный слой равномерно распределяет вертикальную нагрузку на дорожную одежду по максимально возможной площади грунта. Оптимальным является устройство песчаного слоя, а над ним слоя из щебня крупных фракций. Такое основание обеспечивает хорошее дренирование дождевых вод, и выдерживает сильное вертикальное давление, что позволяет применять его для дорог общего пользования с высокой интенсивностью движения автотранспорта.

Песок и щебень доставляют до места проведения работ самосвалами, и распределяют с помощью грейдеров, обеспечивающих выравнивание слоя. Песок не подвергается уплотнению. Щебень после укладки необходимо уплотнить тяжелыми катками с массой выше 10-15 тонн, в зависимости от толщины слоя. Тщательное уплотнение сохранит дорожную одежду от последующего проседания щебенчатого слоя и повреждения покрытия. При уплотнении катками необходимо обеспечить достаточное увлажнение щебня.

После уплотнения необходимо уложить слой щебня меньшей фракции. Это обеспечит расклинцовку – менее крупный щебень заполнит пустоты более крупного щебня, и обеспечит равномерную передачу вертикальных и горизонтальных нагрузок. Этот слой тоже должен быть уплотнен катками с обязательным увлажнением. Щебенчатое основание дорожной одежды состоит из двух или трех слоев, в зависимости от проектной интенсивности движения.

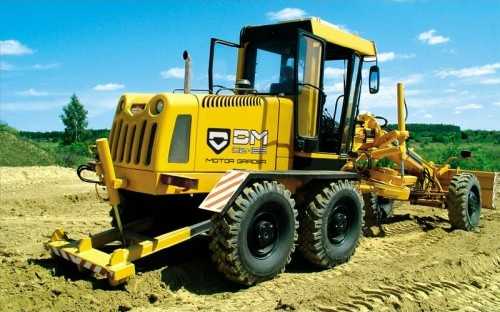

Грейдер обеспечивает выравнивание слоя песка и щебня.



Слой бетона

Для повышения стойкости к деформации, появлению трещин, колейности и более качественной теплоизоляции асфальтобетонного покрытия дорожной одежды, используют бетонный слой. Он укладывается на верхний щебенчатый слой. На уплотненный щебенчатый слой укладывают металлическую или стекловолоконную арматуру, перевязывают ее между собой.

Отказ от арматуры уменьшает стоимость работ, и сильно снижает прочность дорожной одежды.

Для бетонного слоя используют тощие бетоны, состоящие из щебня твердых горных пород, песка, и минимального количества цемента. Такой бетон доставляют до места работ в грузовиках, оборудованных миксерами, укладывают с помощью асфальто- и бетоноукладчиков и после укладки уплотняют катками.

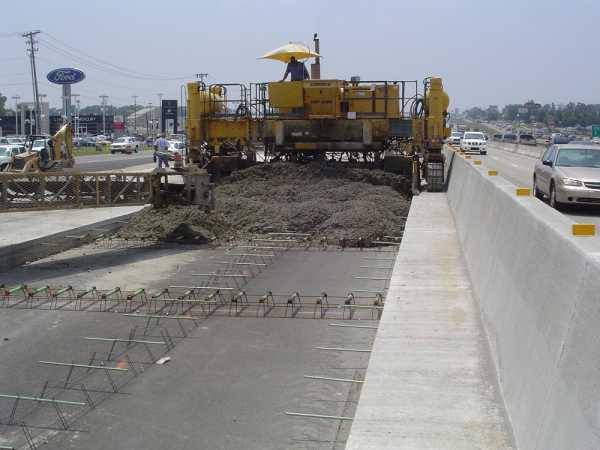

Асфальто- или бетоноукладчик укладывает тощий бетон для бетонного слоя дороги.



Бордюры

В зависимости от толщины асфальтобетонного покрытия, бордюры устанавливаются до или после заливки бетонного слоя. При отсутствии слоя бетона, бордюры устанавливаются на верхний щебенчатый слой. Установка бордюров до начала укладки асфальтобетонного слоя позволит уложить асфальтобетон более качественно, вплотную к бордюрам. Это позволит уменьшить просачивание дождевых вод.

Соблюдайте последовательность основных работ, проводимых при строительстве дорожной одежды, чтобы подготовить одежду к укладке асфальтобетонного покрытия.

roadmasters.ru

Технология укладки однослойного асфальтового покрытия

В этой статье описывается технология укладки однослойного асфальтового покрытия.

Когда целесообразно использование однослойного асфальтового покрытия. Подготовительные работы, механизированная укладка.

Укладка однослойного асфальта при проведении ремонтных работ

Укладка однослойного асфальта включает в себя несколько этапов работ.

Подготовительные работы

Обеспечение безопасности.

  1. Согласовать ремонт с ГИБДД и ОАТИ.
  2. После согласования установить дорожные знаки, предупреждающие о ремонте и показывающие маршруты движения и объезда.
  3. Выставить ограждение.
  4. Если ремонт продлится больше одного дня, подготовить бытовку.
  5. Проинструктировать рабочих о технике безопасности при выполнении работ.
  6. Более подробно о мерах по обеспечению безопасности описано в СНиП.

Ямочный ремонт.

  1. Нарезка карт. При проведении ямочного ремонта поврежденный асфальт вырезают(вырубают) прямоугольными кусками(картами), расположенными параллельно или перпендикулярно направлению дороги. Такая форма является оптимальной для ремонта. Карта должна полностью перекрывать ямы и выбоины не менее чем на 15 см в любую сторону. Если несколько небольших ям расположены неподалеку друг от друга, имеет смысл объединить их в одну карту. Карта размечается мелом. Для нарезки карты используют различные виды грунторезов и отбойные молотки. Глубина нарезки карты не должна превышать 5 сантиметров – толщину одного слоя асфальта или асфальтобетона.
  2. Ликвидация старого асфальта в карте. Старый асфальт, после снятия с дорожного покрытия с помощью отбойных молотков, можно как вывести на свалку, так и использовать для заливки карт. Для приготовления литого асфальта из старого, необходима специальная техника(кохеры), разогревающая до расплавления битума и перемешивающая готовую смесь. Правильно приготовленный литой асфальтобетон по своим эксплуатационным свойствам не уступает катаному асфальтобетону.
  3. Очистка карт. После удаления поврежденного асфальта, необходимо очистить карту. Для этого применяются различные воздуходувы, как ручные, так и на механизированном ходу. Они очищают карты от пыли и грязи, выдувая их потоком воздуха.
  4. Подготовка карт. Нарезанные и очищенные карты необходимо тщательно пролить битумом или паймером. Это позволит улучшить сцепление нового асфальта со старым дорожным покрытием, и предотвратит расслоение. При заделке карт литым асфальтом обработка битумом или праймером не нужна.

    При ямочном ремонте карты обрабатывают битумом или праймером.

  5. Асфальтирование карт. Чаще всего асфальт разравнивают вручную, с помощью различных гладилок. Самосвал высыпает нужное количество асфальтобетонной смеси(АБС), после чего рабочие лопатами раскидывают ее по всей площади карты, и при возможности утрамбовывают виброплитами. После чего уплотняют катком. При ремонте литым асфальтом его заливают с помощью кохеров, и разравнивают гладилками. Литой асфальт не нуждается в уплотнении катком.

Рабочие лопатами раскидывают асфальтобетонную смесь по всей площади карты и утрамбовывают виброплитами.

  • Очистка старого асфальта перед укладкой нового асфальтового покрытия после выполнения ямочного ремонта.
  • Очистка воздуходувами. Весь выделенный для укладки нового асфальта участок дороги, необходимо тщательно очистить от воды, пыли и грязи. Для этого используются ручные и механизированные воздуходувы.
  • Просушка. При необходимости, поверхность дорожного полотна должна быть просушена газовыми горелками. Недопустимо стелить асфальт на мокрую или влажную поверхность. Такой асфальт быстро выйдет из строя.
  • Обработка битумом и праймерами. В России технология литого асфальта распространена намного меньше традиционной укладки АБС. Поэтому необходимо тщательно пролить старое дорожное асфальтовое покрытие жидкими битумами или праймерами. Это улучшит сцепление старого и нового слоев асфальта, сократит вероятность расслоения и растрескивания верхнего слоя. Расплавленный битум связывается с битумами нижнего покрытия, а после укладки верхнего слоя, под воздействием высоких температур, связывается так же и с ним.
Механизированная укладка однослойного асфальтового покрытия
  • Разметка полос для укладки асфальта. При невозможности полностью перенаправить поток автотранспорта по другим маршрутам, для асфальтирования выделяют одну или две полосы, по возможности. Эти полосы отгораживают сигнальными конусами, барьерами или иными доступными средствами. Так же размечают и заранее устанавливают бордюры и ограждения.
  • Доставка АБС. АБС доставляют на самосвалах, по возможности приняв меры к сокращению теплопотерь. Не допускать охлаждения горячей АБС ниже температуры 130 градусов – в этом случае качество готового асфальта будет гораздо хуже ожидаемого. По возможности следует наладить логистику доставки АБС таким образом, чтобы время ожидания выгрузки в бункер асфальтоукладочной машины не превышало 10 минут.

Доставка АБС для укладки однослойного асфальтового покрытия происходит с помощью самосвалов.



  • Укладывание АБС. Асфальтоукладочные машины наносят асфальт ровным слоем, и обеспечивают предварительное уплотнение.
  • Уплотнение. После укладывания и предварительного уплотнения, асфальт необходимо уплотнить катками. Для уплотнения однослойного асфальтового покрытия используют легкие одно и двух вальцовые катки.

Уплотнение однослойного асфальтового покрытия с помощью катка.



  • После укладки всего дорожного покрытия, и его полного остывания, необходимо нанести разметку, снять ограждения и временные дорожные знаки. После чего установить согласованные с ГИБДД постоянные дорожные знаки.

Для укладки однослойного асфальтового покрытия необходимо четко соблюдать все правила и инструкции.

roadmasters.ru

Технология укладки асфальта (дорожного покрытия) | ГНБ «Кузнецк»

Благоустройство территории – дело серьезное. И хотя почти наверняка заниматься укладкой асфальта у вас во дворе или на производстве будут специалисты-асфальтировщики, вам как хозяину-заказчику будет полезно знать основные принципы и этапы работы по благоустройству с тем, чтобы оценить профессиональный уровень ваших подрядчиков и чтобы просто ориентироваться в процессе.

Итак, начинается все с разметки или разбивки территории – нужно определить, где будет лежать асфальт, где будут стоять бордюры, где и как будет устроен сток и сбор дождевых вод. Нужно также с самого начала определиться с составом асфальтобетонного покрытия. В зависимости от предстоящего режима эксплуатации выбирается толщина щебеночного основания и количество слоев асфальта. Если на благоустраиваемой территории ожидаются лишь пешеходные нагрузки и эпизодическое движение легкового транспорта (тротуары, дворовые территории, парковки), то можно ограничиться щебеночным основанием толщиной 10 – 15 см и одним слоем асфальта 4 – 5 см. Если же движение транспорта будет систематическим и возможно даже движение тяжелых грузовиков (участки автодорог, АЗС, промышленные территории), то щебеночное основание должно быть 25 – 35 см, асфальт в 2 – 3 слоя.

Непосредственно работы начинаются с устройства, так называемого земляного корыта. Новое асфальтобетонное покрытие, как правило, должно быть на одном уровне со всей остальной поверхностью, поэтому все слои щебня и асфальта должны уйти вглубь. Поэтому по всей территории осуществляется выбор грунта на глубину, равную совокупной толщине будущего покрытия. После того, как был выбран грунт, дно корыта желательно уплотнить, для этого пройтись по нему катком дорожным или виброплитой.

Следующим этапом благоустройства является устройство щебеночного основания. Если у вас основание будет 10 – 15 см, то для него обычно берут щебень фракции 20-40 мм. Более серьезное основание рекомендуется сделать двух- трехслойным. Для нижнего слоя берется крупный щебень фракции 40-70 мм. Функция этого слоя – дренаж воды в случае подъема грунтовых вод. Для второго слоя берется щебень фракции 20-40 мм, он служит для более равномерного распределения нагрузки на основание. Для третьего слоя щебеночного основания необходим щебень фракции 5-20 мм. В зависимости от толщины, он выполняет ряд функций. Если его толщина 2-5 см, то здесь можно говорить о расклинцовке верхней части. При толщине третьего слоя до10 см речь идет уже не только о расклинцовке, но и опять же о равномерном распределении нагрузки на все основание. При укладке каждый слой щебня необходимо тщательно уплотнять катком. По одному месту каток должен пройти 5-6 раз.

В случае устройства асфальтобетонного покрытия, предназначенного для высоких нагрузок, для уплотнения основания, а затем и асфальтобетона, нужно использовать катки 6-10 т и выше. Для меньших нагрузок достаточно катков 2-4 т. Следует помнить, что у современных катков функция вибрации значительно повышает способность к уплотнению (примерно в 3-4 раза!). Также в труднодоступных местах для уплотнения возможно применение виброплит, вибротрамбовок. Для повышения качества уплотнения основание следует увлажнять. На крупных объектах для этого используют поливальные машины.

На этапе устройства основания по всей асфальтируемой территории должен быть задан уклон в том направлении, где планируется сбор дождевой воды. Обычно задают уклон 5-10 мм на 1 м. Для выведения уклона, контроля толщин слоев щебня и асфальтобетона используют нивелиры.

Перед укладкой асфальта необходимо также, если предусмотрено, установить бордюры, провести ливневую канализацию, построить или отремонтировать канализационные или дренажные колодцы, установить или поднять люки и пр.

После того, как подготовительные работы проведены, можно приступать непосредственно к асфальтированию. Толщина асфальтобетонного покрытия так же, как и толщина щебеночного основания, зависит от интенсивности планируемой эксплуатации. Для придомовой территории обычной жилой многоэтажки, где движение фур не планируется, можно прекрасно обойтись одним слоем мелкозернистого асфальта толщиной 4-5 см. Для более серьезных условий необходимо уложить два слоя асфальта – нижний слой из крупнозернистого асфальтобетона толщиной 4-5 см, а верхний – из мелкозернистого тоже 4-5 см. Третий слой асфальта снимет все вопросы о прочности будущего покрытия (конечно, случай взлетно-посадочных полос мы сейчас не рассматриваем).

Готовая асфальтобетонная смесь на объект доставляется самосвалами. В зависимости от марки самосвала он способен привезти от 7 до 20 т асфальта. Из 1 т асфальта получается в среднем 10 м2 асфальтобетонного покрытия толщиной 4 см. Итак, асфальт привозят, затем вручную или с помощью специальных машин – асфальтоукладчиков – распределяют по заданной территории, разравнивают, планируют и уплотняют с помощью катков, виброплит, трамбовок.

Для сцепления асфальта с асфальтом (верхний и нижний слой, старый и новый асфальт) используют битум. Так называемый розлив вяжущих материалов осуществляется по имеющемуся асфальту перед укладкой свежего.

Процесс укладки асфальта является довольно метеозависимым. Например, в сильный дождь укладывать асфальт не рекомендуется. Кроме того, асфальтобетонная смесь – продукт горячий. В горячем состоянии ее отгружают на асфальтобетонном заводе. И как можно быстрее, не давая ей остыть, ее нужно довезти, выгрузить, распланировать и укатать. Особенно это актуально для холодного времени года. Укатывать остывший асфальт дело гиблое и неблагодарное. У заказчиков будет потом много вопросов по поводу качества покрытия.

И в заключение добавим, что при соблюдении выбранного режима эксплуатации качественно уложенное асфальтобетонное покрытие прослужит 7-10 лет.

gnbkuznetsk.ru

Асфальтирование и укладка асфальтобетонного покрытия


Перед укладкой асфальта необходимо разметить (разбить) территорию на определенные участки, нужно выделить места, где будут располагаться бордюры, а также как место для стока и сбора дождевых и талых вод. Помимо разметки территории, необходимо с самого начала определить какой состав асфальта будет использоваться. Исходя из условий будущей эксплуатации нужно выбрать толщину основания из щебня, а также необходимое количество слоев асфальтобетонного покрытия. В случае небольших нагрузок толщина основания из щебня обычно ограничивается 10-15 сантиметрами и единственным слоем асфальта — толщина укладки асфальта в таком случае составляет 4-5 сантиметров. Если нагрузки значительные (это касается автодорог, промышленных территорий и т.д.), то основание из щебня должно быть не менее 25-35 сантиметров, а асфальт укладывается в два или три слоя.

Для начала необходимо устроить земляное корыто для того, чтобы новый асфальт находился на одном уровне с поверхностью земли. Именно поэтому слои щебня и асфальтобетонного покрытия необходимо поместить вглубь земли, для чего выбирают глубину грунта, которая будет равна толщине асфальтового покрытия. После выбора грунта, его лучше уплотнить с помощью виброплиты или же с помощью дорожного катка.

Далее нужно положить основание из щебня. При толщине щебня 10-15 сантиметров, подойдет щебень с величиной фракции 20-40 миллиметров. Если основание толще, следует делать его двухслойным, либо трехслойным, где для нижнего слоя следует выбрать щебень с величиной фракции 40-70 миллиметров. Основной функцией нижнего слоя является дренаж грунтовых вод. Второй слой делают из щебня с величиной фракции 20-40 миллиметров. А третий из щебня, фракция которого составляет 5-20 миллиметров.

Если укладываемое асфальтобетонное покрытие предназначено для больших нагрузок, необходимо уплотнять основание из щебня и асфальтобетонного покрытие с помощью катков 6-10 тонн и более. Для использования асфальта при небольших нагрузках, можно обойтись дорожным катком 2-4 тонны.

На начальном этапе, когда устраивается основание, необходимо задать всей территории, на которой будет укладываться асфальт уклон в направлении сбора дождевых и талых вод. Стандартная величина этого уклона составляет 5-10 миллиметров на 1 метр.

Если предусмотрены бордюры или ливневая канализация, то их необходимо установить перед укладкой асфальта.

После проведения всех подготовительных работ можно перейти к укладке асфальтобетонного покрытия.

techliter.ru
