Твердость латунь: Латунь, свойства, характеристики

Содержание

Резка меди, латуни и других сплавов

Медь Cu — метал красновато-розового цвета, обладает высокой тепло- и электропроводностью, пластичностью и тягучестью. Плотность ее 8,94; температура плавления 1083°С; твердость по Моосу 2,5—3. Из-за своей мягкости медь плохо обрабатывается режущим инструментом, однако хорошо полируется.

Находясь в сухом месте, медь покрывается тончайшей пленкой оксида меди, которая служит хорошей защитой от дальнейшего окисления. Во влажной среде покрывается зеленоватым напетом закиси меди, который тоже сохраняет ее о* разрушения. Медь легко растворяется в азотной кислоте и в концентрированной серной кислоте при нагревании. В соляной кислоте растворяется только в присутствии кислорода.

Медь, обладая прекрасными физическими характеристиками, широко применяется почти во всех отрасли» промышленности. В художественной промышленности медь употребляют для чеканных и филигранных работ, для изделий под эмаль и других поделок, в ювелирном производстве — для легирования сплавов благородных металлов.

Медь служит также основой для производства сплавов — латуней, бронзы, мельхиора, нейзильбера.

Латуни — медно-цинковые сплавы, содержащие до 45% цинка. Латуни значительно дешевле меди, причем, чем больше в них цинка, тем они дешевле. Латуни обладают высокими механическими свойствами: легко поддаются пластической деформации, хорошо обрабатываются режущим инструментом и полируются. На открытом воздухе неустойчивы, быстро теряют блеск, темнеют. Легко растворяются в большинстве кислот.

Плотность латуней 3 2-8,6; температура плавления 900— 1045°С; твердость по Моосу 3—4. Высокомедистые латуни — томпаки (содержание цинка до 20%) — близки по цвету к золотым сплавам. Их используют в художественной промышленности для изготовления сувенирных и спортивных значков, декоративной посуды и дешевой ювелирной галантереи.

Латуни — основной материал, используемый при обучении ювелиров. Механические свойства латуней, содержащих от 30 до 40% цинка (марки Л62, Л68), сходны со свойствами золотого сплава 583-й пробы.

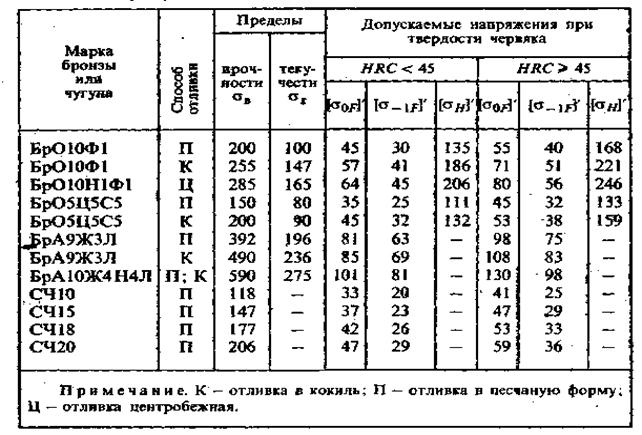

Бронзы — медно-оловянистые сплавы, содержащие от 3 до 12% олова. В состав олова в зависимости от его назначения могут входить цинк, свинец, фосфор, никель. Кроме оловянистых существуют и другие бронзы — алюминиевые, кремнистые, бериллиевые, кадмиевые.

Плотность бронзы 7,5—8,8; температура плавления 1010—1140°С; твердость по Моосу 4—4,5. Оловянистые бронзы отличаются хорошими литейными свойствами. Это было замечено людьми еще в глубокой древности. И в наши дни бронза считается прекрасным материалом для художественного литья.

В художественной промышленности используется бериллиевая бронза. Она отличается высокой твердостью и упругостью, наиболее устойчива к коррозии. Применяется для изготовления юбилейных значков и сувениров.

Мельхиор — медно-никелевый сплав с содержанием никеля от 18 до 20%. Относится к числу декоративных сплавов. Обладает красивым серебристым цветом. Отличается высокой коррозионной стойкостью. Пластичен, легко обрабатывается: штампуется, чеканится, режется, паяется полируется. Изделия из мельхиора достаточно прочны. Плотность мельхиора 8,9; температура плавления 1170°С; твердость по Моосу 3. Мельхиор — сплав, имитирующий серебро, поэтому его применяют для изготовления посуды и недорогих ювелирных изделий с полудрагоценными камнями и без камней.

Нейзильбер — трехкомпонентный сплав на медной основе, в состав которого кроме меди входят 13,5—16,5% никеля и 18— 22% цинка. Так же как и мельхиор, считается декоративным сплавом и по внешнему виду напоминает серебро. Нейзильбер дешевле мельхиора, обладает достаточной пластичностью, тягучестью, прочностью и коррозионной устойчивостью. Плотность 8,4; температура плавления 1050°С; твердость по Моосу 3. Подобно мельхиору, нейзильбер используют в художественной и ювелирной промышленности для изготовления столовых приборов и ювелирных украшений. Широкое распространение получил при изготовлении филигранных изделий.

Прайс-лист

Скачать Прайс-лист «БелГидроРезка»
(60,5 кб)

Новости архив

Керамогранит

Одной из услуг нашей компании — резка керамогранита

подробнее. ..

Пано из натурального камня

Наша компания занимается созданием пано из разных материалов.

подробнее…

Гидроабразивная обработка металлов

Посетите нашу галерею, чтобы увидеть примеры работ

подробнее…

Латунь против меди, в чем разница? Как лучше?

Остин Пэн
18 декабря 2020
Категория: Блог

В коммерческом пространстве существует множество разновидностей металлов, и в результате это вызвало споры в обрабатывающей промышленности. Это противоречие является результатом того, что пользователи металлов не могут отличить один металл от другого. Это наиболее распространено, особенно когда вариации очень тонкие.

Примером двух металлов, которые часто путают, являются медь и латунь. Когда оба металла помещены рядом, можно заметить, что медь и латунь выглядят отдаленно похожими. Тем не менее, есть небольшая разница в цвете, чтобы отличить их друг от друга, требуется большой опыт. Чтобы избежать использования неправильного выбора для вашего проекта, чтение их может показаться решающим для успешного проекта. Вот некоторая полезная информация для определения разницы между медью и латунью.

Во-первых, давайте узнаем, что такое латунь и медь?

Во-первых, чтобы иметь возможность следовать нашему руководству, мы адаптировали этот раздел, чтобы сосредоточиться на описании латуни и меди.

Что такое латунь?

Латунь — это название медного сплава, состоящего из определенного содержания цинка. В результате этот металл часто принимают за медь. В дополнение к этому, латунь состоит из других металлов, включая олово, железо, алюминий, свинец, кремний и марганец. Включение этих других металлов помогает создать более уникальную комбинацию характеристик. Например, содержание цинка в латуни помогает повысить пластичность и прочность основного медного материала латуни. Чем выше концентрация цинка в латуни, тем пластичнее и прочнее сплав. Кроме того, он может варьироваться в цвете в зависимости от количества добавленного цинка от красного до желтого.

Латунь в основном часто используется в декоративных целях из-за ее сходства с золотом. Кроме того, он широко используется для производства музыкальных инструментов из-за его высокой прочности и технологичности.

Что такое медь?

Металл, названный медью, является одним из первых обнаруженных, обработанных и использованных металлов, которые использовались человеком. Это потому, что медь существует в своем естественном состоянии. Этот чистый металл использовался в доисторические времена для инструментов, оружия и украшений. В отличие от искусственно изготовленной латуни, это чистый металл, непосредственно пригодный для обработки. Медь может использоваться сама по себе, а также может быть объединена с другими сплавами и чистыми металлами для формирования подмножества сплавов.

Медь состоит из элементов с высокой электро- и теплопроводностью, в чистом виде она мягкая и ковкая. На протяжении тысячелетий он использовался как строительный элемент других сплавов и как строительный материал.

Давайте сравним 17 различий между латунью и медью

В этой части мы подробно сравним 17 различий между латунью и медью, а затем подведем итоги. Давай начнем.

Латунь против меди: элементный состав

Два металла можно различить по их элементному составу. Как мы уже говорили ранее, медь — это чистый неблагородный металл и элемент с очень высокой электропроводностью. Его электронная структура аналогична серебру и золоту.
Латунь как металл — это просто сплав меди и цинка. В отличие от меди, он содержит широкий диапазон элементного состава в зависимости от формы сплава. Обычный элементный состав латуни включает ее основной компонент Медь (Cu) и Цинк (Zn), хотя в зависимости от формы сплава она может иметь следующие компоненты:

Алюминий (Al)
Сурьма (Sb)
Железо (Fe)
Свинец (Pb)
Никель (Ni)
Фосфор (P)
Силикон (Si)
Сера (S)
Олово (Sn)

Латунь против меди: коррозионная стойкость

Коррозию также можно использовать, чтобы отличить оба металла друг от друга. Эти два металла не содержат железа и поэтому не ржавеют. Медь может со временем окисляться, что приводит к образованию зеленой патины. Это может предотвратить дальнейшую коррозию поверхности медного металла. Однако латунь представляет собой сплав меди и цинка в сочетании с другими элементами, которые также могут противостоять коррозии. В заключение, латунь имеет более золотистый цвет и более устойчива к коррозии по сравнению с медью.

Латунь против меди: электропроводность

Различия в электропроводности различных металлов часто недостаточно изучены. Однако предположение об электропроводности материала на основании того, что он внешне похож на другой проводящий материал с известной емкостью, может иметь катастрофические последствия для проекта. Эта ошибка каким-то образом очевидна при замене меди латунью в электрических устройствах.

Для сравнения, медь является стандартом, по которому большинство материалов оценивается по электропроводности. Эти меры выражены как относительное измерение меди. Это означает, что медь не проявляет электрического сопротивления и является на 100% проводящей в абсолютном смысле. С другой стороны, латунь представляет собой сплав меди, и ее электропроводность всего на 28% меньше, чем у меди.

Латунь против меди: теплопроводность

Теплопроводность материала — это просто мера его способности проводить тепло. Это свойство теплопроводности варьируется от металла к металлу, и его важно учитывать, когда материал необходим для применения при высоких рабочих температурах. Чистые металлы имеют теплопроводность, которая остается неизменной с повышением температуры, в то время как сплавы обладают теплопроводностью, которая увеличивается с температурой. В этом случае медь представляет собой чистый металл, а латунь — сплав. Для сравнения, медь имеет самую высокую проводимость — 223 БТЕ/(ч·фут⋅°F), а латунь — 64 БТЕ/(ч·фут⋅°F).

Латунь против меди: температура плавления

Температура плавления металла очень важна и имеет решающее значение для выбора материала для проекта. Это связано с тем, что в точке плавления может произойти отказ компонента. Когда металлический материал достигает точки плавления, он переходит из твердой формы в жидкую. На данный момент этот материал больше не может служить своей цели.

Другая причина заключается в том, что металлы легче формуются в жидком состоянии. Это поможет в выборе лучшего между медью и латунью, когда для проекта требуется формуемость. В метрических единицах медь имеет самую высокую температуру плавления при 1084 ° C (1220 ° F), а латунь имеет температуру плавления в диапазоне от 900 ° C до 940 ° C. Диапазон температур плавления латуни объясняется различным химическим составом.

Латунь против меди: твердость

Твердость материала – это его сопротивление локальной деформации, которая может возникнуть в результате вдавливания индентора заданной геометрии в плоскую поверхность металла под действием заданной нагрузки. Латунь как металл прочнее и жестче по сравнению с медью. Что касается показателей твердости, латунь имеет твердость в диапазоне от 3 до 4. С другой стороны, твердость меди колеблется от 2.5 до 3 в таблице металлических жгутов. Латунь существует как продукт меди с различным содержанием цинка. Более высокий процент цинка делает латунь более прочной и пластичной.

Латунь против меди: Вес

При сравнении веса металлов вода может быть выбрана в качестве базовой линии для удельного веса — учитывая значение 1. Затем удельный вес обоих металлов сравнивается как доля более тяжелой или более легкой плотности. Сделав это, мы обнаружили, что медь является самой тяжелой с плотностью 8930 кг/куб.м. С другой стороны, плотность латуни в зависимости от ее элементного компонента варьируется от 8400 до 8730 кг/мXNUMX.

Латунь против меди: долговечность

Долговечность материала — это способность этого материала оставаться функциональным без использования чрезмерного ремонта или технического обслуживания всякий раз, когда материал сталкивается с проблемами нормальной эксплуатации в течение своего полураспада. Оба металла демонстрируют почти одинаковый уровень прочности при использовании в соответствующих проектах. Однако медь проявляет наибольшую гибкость по сравнению с латунью.

Латунь против меди: обрабатываемость

Обрабатываемость материала — это способность материала резать (обрабатывать) для получения приемлемого качества поверхности. Механическая обработка может включать фрезерование, резку, литье под давлением и многое другое. Обрабатываемость также можно рассматривать с точки зрения того, как можно изготовить материал. Для сравнения, латунь имеет самую высокую обрабатываемость, чем медь. Это делает латунь идеальной для применений, требующих высокого уровня формуемости.

Латунь против меди: формуемость

Медь обладает исключительной формуемостью, и это лучше всего описывается ее способностью производить проволоку микронного размера с минимальным размягчающим отжигом. Как правило, медные сплавы, такие как латунь, обладают повышенной прочностью, которая пропорциональна характеру и количеству холодной обработки. Общие методы, используемые при формировании компонентов из латуни, включают чеканку, гибку, растяжение и глубокую вытяжку. Например, патронная латунь отражает характеристики глубокой вытяжки. По сути, медь и латунь — медный сплав демонстрирует исключительную формуемость, но медь обладает большей гибкостью по сравнению с латунью.

Латунь против меди: свариваемость

Медь лучше поддается сварке, чем латунь. Однако все латунные сплавы пригодны для сварки, кроме латунных сплавов, содержащих свинец. Кроме того, чем меньше содержание цинка в латуни, тем легче ее сваривать. Таким образом, считается, что латунь с содержанием цинка менее 20% имеет хорошую свариваемость, а латунь с содержанием цинка выше 20% — удовлетворительную. Наконец, литые латунные металлы лишь незначительно поддаются сварке.

Как было сказано ранее, сплавы латуни со свинцом и оловом считаются несвариваемыми. Их следует избегать воздействия высокой температуры сварки, сильного предварительного нагрева и медленных скоростей охлаждения.

Латунь против меди: предел текучести

Предел текучести рассматривается как максимальное напряжение, при котором материал начинает постоянно деформироваться. При сравнении меди и латуни латунь обладает более высоким пределом текучести, чем медь. В подтверждение этого утверждения латунь демонстрирует давление от 34.5 до 683 МПа (5000–99100 33.3 фунтов на кв. дюйм), а медь — 4830 МПа (XNUMX фунтов на кв. дюйм).

Латунь против меди: максимальная прочность на растяжение

Предел прочности на растяжение компонента или материала – это его максимальное сопротивление разрушению. Латунь более жесткая и прочная, чем медь, и в результате она более подвержена образованию трещин под напряжением. Это объясняет причину более низкого предела прочности латуни на растяжение, но может быть увеличена в зависимости от элементного состава. Медь демонстрирует предел прочности при растяжении 210 МПа (30500 фунтов на квадратный дюйм). С другой стороны, латунь имеет предел прочности при растяжении в диапазоне 124–1030 МПа (18000 150000–XNUMX XNUMX фунтов на кв. дюйм).

Латунь против меди: прочность на сдвиг

Прочность на сдвиг — это прочность материала по отношению к типу текучести или структурному разрушению, особенно когда материал разрушается при сдвиге. Сдвигающая нагрузка в этом контексте представляет собой силу, которая вызывает разрушение материала или компонента при скольжении вдоль плоскости, параллельной направлению действия силы. При измерении видно, что латунь имеет самую высокую прочность на сдвиг (35000 48000 фунтов на квадратный дюйм – 25000 XNUMX фунтов на квадратный дюйм), а латунь имеет самую низкую прочность на сдвиг (XNUMX XNUMX фунтов на квадратный дюйм).

Латунь против меди: цвет

Медь — это чистый металл, а латунь — сплав меди. В результате цвет меди обычно достаточно отчетлив, чтобы отличить медь от латуни. Медь обычно красновато-коричневого цвета, в то время как латунь может быть другого цвета в зависимости от ее элементарных компонентов, включая золотисто-желтый, красновато-золотой или серебряный.

Латунь против меди: цена

Цена на латунь и медь может варьироваться в зависимости от того, какие сорта материала мы сравниваем. Хотя это может варьироваться, медь обычно является самым дорогим из двух материалов. Что касается латуни, она содержит меньше меди, чем чистая медь. Это более низкое содержание меди способствовало снижению цены.

Латунь против меди: области применения

Медь имеет широкий спектр применения в обрабатывающей промышленности. Он применяется в кровельных и водопроводных, проволочных и промышленных машинах. Когда требуется более высокая твердость, медь превращается в сплавы, такие как латунь и бронза. Ниже приведены области применения меди в производственных помещениях:

Провод и кабель

Несмотря на то, что в промышленности есть металлы-конкуренты, медь остается предпочтительным электрическим проводником. Это так очевидно почти во всех электрических проводах, за исключением того, что он менее предпочтителен для воздушной передачи электроэнергии. Он широко используется для производства, передачи, распределения электроэнергии, электроники, телекоммуникаций, схемотехники и бесчисленного количества электрооборудования.

Электронные и сопутствующие устройства

Медь используется для Печатные схемы и интегральные схемы вместо алюминия из-за его превосходной проводимости. Также используется в теплообменниках и радиаторах, поскольку обладает превосходными свойствами рассеивания тепла. Он находит применение в электронных лампах, электромагнитах, электронно-лучевых трубках и магнетронах в микроволновой печи.

Электродвигатели

Медь используется в электродвигателях из-за ее превосходной проводимости. Это проявляется в увеличении использования меди для катушки, что повышает эффективность. Известно, что использование двигателей и систем с моторным приводом составляет примерно от 43% до 46% всего потребления электроэнергии.

Архитектура

С древних времен медь использовалась как прочный, атмосферостойкий и устойчивый к коррозии строительный материал. Он используется при строительстве отливов, водосточных труб, сводов, дверей, крыш, водосточных желобов, куполов, шпилей и многого другого. В современную эпоху использование меди расширилось до внутренней и внешней облицовки стен, радиочастотного экранирования, строительных компенсаторов и многого другого. Также используется в декоративных изделиях для помещений, таких как впечатляющая сантехника, столешницы, поручни и многое другое.

антимикробный

Медь можно превратить в противомикробный сплав, обладающий свойствами, уничтожающими широкий спектр микроорганизмов, таких как кишечная палочка и многие другие. Эти противомикробные медные сплавы одобрены Агентством по охране окружающей среды США (EPA) совместно с сектором здравоохранения. Изделия, изготовленные из этих сплавов, включают прикроватные тумбочки, сантехнику, оборудование для фитнес-центров, раковины, ручки тележек для покупок и многое другое. Они устанавливаются в медицинских учреждениях Великобритании, Японии, Ирландии, Дании, Бразилии, Кореи и многих других стран.

Как средство против биологического обрастания

Медь считается биостатической, что означает, что она может предотвратить рост многих форм жизни. В результате этого медь используется для облицовки частей кораблей для защиты от мидий и ракушек. Он используется в аквакультуре для производства материалов для сетей из-за его антимикробной активности и предотвращения биообрастания.

Спекулятивное инвестирование

В мировом производственном пространстве увеличилось использование меди. В результате инвесторы рассматривают его как спекулятивную инвестицию в производство турбин, солнечных батарей и других возобновляемых источников энергии. Некоторые инвесторы хранят чистую медь в виде металлических слитков или кругов.

Латунь

Латунь по сравнению с медью имеет широкий спектр применения в разных отраслях. Он обычно используется в декоративных целях, потому что имеет сходство с золотом. Благодаря своей пригодности к обработке и долговечности, он является очень подходящим исходным материалом для производства музыкальных инструментов. Он также используется для производства сантехнических труб и трубопроводов из-за его высокой коррозионной стойкости.

Еще одним применением латуни является ее использование в электронных приборах из-за ее превосходной электропроводности. Латунь также используется в механических приложениях, таких как производство отливок для штурмовой винтовки М-16, подшипников и шестерен. Конкретные латунные сплавы обладают следующими свойствами:

Красная латунь

Эта форма латуни состоит из 95% меди и 5% цинка. Это мягкий латунный сплав, которому легко придать желаемую форму. Он идеально подходит для проектов, связанных с ремеслом, благодаря своему необычному глубокому бронзовому цвету. Он имеет широкий спектр применения, в том числе:

Архитектурный фасциальный
ювелирных изделий
Значки
Морское оборудование
Гриль
Декоративная отделка
Дверные ручки

Гравюра Латунь

Этот сплав латуни известен как C35600 или C37000, и его состав колеблется от 1% до 2% свинца. Как следует из названия, он также использует. Это означает, что он используется при создании гравированных табличек и именных табличек. Он имеет применение в следующем:

Компоненты часов
Счетчики передач
Оборудование для строителей
Обод прибора

Свободная резка латуни

Другой сплав латуни, обозначенный С-360, с элементами меди, цинка и свинца. Его использование включает производство следующего:

Разъемы
Отводы
Корпус клапана
Трубы или водопроводные фитинги
Болты, гайки, резьбовые детали
Вес баланса
Форсунки

Высокопрочная латунь

Этот тип латунного сплава содержит небольшой процент марганца. Этот тип латуни отличается прочностью и используется для изделий, подвергающихся большим нагрузкам. Примеры его применения включают:

Морские Двигатели
Локомотивная букса
Зажимы аккумуляторные
Тарелки перекоса
Колеса для тяжелых грузов
Направляющие клапанов
Втулки Подшипники

Мышьяковая латунь

Этот тип латунного сплава имеет обозначение C26000, C26130 или латунь 70/30). Любой из этих сплавов содержит до 0.03% мышьяка для повышения его коррозионной стойкости в воде. Мышьяковистая латунь прочна, легко обрабатывается и имеет ярко-желтый цвет. Он идеально подходит для сантехнических работ, в то время как другие области применения включают производство:

Волосы
Картриджные отливки
Электрические клеммы
Сердечники радиатора, баки и рубины
Тянутые прядения и контейнеры
Теплообменники
Вилки и фитинги для ламп

Таблица результатов

Как отличить латунь от меди?

Медь — это чистый и единый металл, каждый предмет из меди обладает одинаковыми свойствами. С другой стороны, латунь представляет собой сплав меди, цинка и других металлов. Комбинация нескольких металлов означает, что не существует единого надежного метода идентификации всей латуни. Однако мы собираемся обсудить методы, как отличить латунь от меди. Эти методы указаны ниже:

Цветовая идентификация
Другой метод идентификации

Цветовая идентификация

Очистите два металла, чтобы их можно было различить. И медь, и латунь со временем покрываются патиной. Эта патина в основном зеленоватая. В ситуации, когда исходный металл виден, попробуйте технику очистки латуни. Хотя этот метод работает для обоих металлов, используйте коммерческие чистящие средства для меди и латуни, чтобы быть в большей безопасности.

Поместите металл под белый свет. В этом случае, если идентифицируемые металлы отполированы, то может быть видно ложное свечение из-за отраженного света. Другой способ обойти это — посмотреть на него под белой флуоресцентной лампочкой или на солнечном свете. Для идентификации избегайте желтой лампы накаливания.

Определите красноватый цвет меди. Это чистый металл красновато-коричневого цвета.

Осмотрите желтую латунь. Латунь состоит из меди и цинка. Различная пропорция цинка в латуни дает разные цвета. В основном обычная латунь имела приглушенный желтый цвет или желто-коричневый цвет, похожий на бронзу. Другой тип латуни имеет зеленовато-желтый цвет, а этот сплав называют «позолоченным металлом». Он имеет ограниченное применение в боеприпасах и украшениях.

Проверьте наличие красной или оранжевой латуни. Когда металл из латунного сплава состоит не менее чем на 85% из меди, он может выглядеть красновато-коричневым или оранжевым. Этот тип латуни используется в основном в декоративных застежках, ювелирных изделиях и сантехнике. Таким образом, любой намек на желтую, оранжевую или золотую окраску означает, что это латунь, а не медь.

Определение другой латуни. Латунь с высоким содержанием цинка может выглядеть ярко-золотой, белой, серой или даже желтовато-белой. Сплавы в этих категориях не распространены, поскольку они не поддаются механической обработке. Однако можно найти им применение и в ювелирном деле.

Другой метод идентификации

Использование звука: поскольку медь — мягкий металл, при ударе о другой компонент она издает приглушенный округлый звук. Испытание, проведенное в 1987 году, показало, что звук меди звучит как «мёртвый», а латунь издаёт чистый звенящий звук. Судить с помощью этого метода может быть сложно без опыта. Хорошей новостью является то, что изучение этого метода со временем полезно, особенно для хобби по сбору антиквариата или металлолома. Этот метод лучше всего подходит для сплошного метода

Другой метод — искать штампованные коды. В основном изделия из латуни, изготовленные для промышленных целей, часто имеют коды для идентификации. Как в европейской, так и в североамериканской системах коды латуни начинаются с буквы «C», а за «C» следует несколько цифр. в большинстве случаев медь остается немаркированной.

Выбор подходящего металла для вашего проекта

Выбор правильного типа металла для приложения является критически важным моментом, когда речь идет о проектировании и производстве высококачественных продуктов или деталей. Хотя оба металла (медь и латунь) обеспечивают тепло- и электропроводность, прочность, коррозионную стойкость и многое другое, каждый из них имеет свои отличия. Эти ключевые различия были объяснены во второй главе этого руководства, и они имеют решающее значение для выбора любого из них в проекте.

Хотя медь и латунь долговечны, они не обладают одинаковым уровнем гибкости. При выборе для вашего проекта чистая бескислородная медь демонстрирует наибольшую гибкость, проводимость и пластичность, в то время как бронза обеспечивает обрабатываемость.

С точки зрения общего назначения, латунь в основном считается наиболее подходящей для общего применения. Его легко отливать, он относительно недорогой и податливый с низким коэффициентом трения. Латунь наиболее применима для декоративных компонентов и металлических деталей, с которыми люди соприкасаются ежедневно, например дверных ручек. Он применим в пищевой промышленности для пищевых продуктов, которые необходимо защитить от микробного и бактериального заражения.

Часто задаваемые вопросы о латуни и меди

Резюме: Латунь против меди, что лучше для вашего проекта?

Понимание соответствующих свойств латуни и меди имеет решающее значение для выбора лучшего материала для ваших проектов. Это помогает дать ответы на извечный вопрос «что лучше между медью и латунью». Наша подробная информация заставит вас понять, что оба металла более ценны в своем применении. В заключение следует отметить, что оба металла лучше подходят для их конкретных применений.

Если вам нужна обработка латунных деталей or обработка медных деталей, DEK — лучший поставщик, которому вы можете доверять, я рад услышать от вас!

Индукционный отжиг латуни | О твердости латуни

Эндрю Оуведжан BE (с отличием), ME

METLAB LTD

1.0 ВВЕДЕНИЕ Вы задали нам несколько вопросов об аспектах латуни, которые обсуждаются ниже.

1.1 Латунный картридж

Традиционный латунный картридж номинально содержит 70% меди с добавлением 30% цинка. В единой нумерации Латунь картриджа системы (UNS) имеет марку UNS C26000, в которой содержание меди указано как 68,5–71,5 мас.%, свинца <0,07%, железо <0,05% и остальное цинк. Отмечается, что в настоящее время изготавливаются гильзы для патронов. либо от C26000, либо от его модификаций.

Этот латунный сплав представляет собой однофазный сплав, который с точки зрения металлургии мы называем «альфа-фазой», который имеет гранецентрированная кубическая структура.

C26000 имеет температуру плавления около 915˚C и остается однофазным твердым раствором до комнатной температуры. температура.

1.2 Твердость

Твердость может быть описана как «стойкость к вдавливанию» и может быть определена научным способом с помощью специальных твердомеров. Часто квалифицированные операторы могут использовать методы мастерской, такие как использование устойчивость к ручному опилению, чтобы определить, какой материал тверже, чем другой, однако это только относительный тест и никоим образом не научный.

Существуют различные приборы для определения твердости, такие как измерители Роквелла, которые обычно используют шкалу HRB. с нагрузкой 100 кг на стальной шарик диаметром 1/16 дюйма, Rockwell F или более легкий поверхностный Rockwell T шкала. В твердомерах по Бринеллю используется вольфрамовый шарик диаметром 10 мм с испытательными нагрузками от 500 до 3000 кг. а твердомеры по Виккерсу используют перевернутую алмазную пирамиду с заданными размерами. На вдавливания в испытуемый образец измеряют и усредняют две диагонали ромбовидного отпечатка, а формула или таблицы преобразования используются для определения твердости в единицах Виккерса HV. Определение твердости по Виккерсу обычно делится на стандартную по Виккерсу с испытательными нагрузками от 5 до 30 кг и на микротвердость с испытательной грузы от 10 г до 1 кг. Доступны и другие устройства для определения твердости, такие как Knoop (HK), который аналогичен Vickers, за исключением удлиненного алмазного индентора. Отмечено, что твердость по Кнупу часто предпочитают инженеры в США, в то время как твердость по Виккерсу больше нравится британским колониям.

Каждый метод определения твердости имеет свои области применения и ограничения. Для патронных гильз с относительно тонкими стенками требуется, чтобы отметка твердости совпадала с латунью, не деформируя образец. под тестом. По этой причине более легкие нагрузки и меньшие отступы, предлагаемые микротвердостью по Виккерсу или Кнупу. испытания подходят.

1.3 Твердость латуни картриджа

Твердость латуни традиционно обсуждается относительно ее максимальной твердости. Публикация № 36 Ассоциации развития меди (CDA) в 1960-е показывают, что для патрона Полностью твердая латунь обычно имеет твердость 175-185HV, а полностью отожженная латунь картриджа обычно имеет твердость 65HV. Другой публикации также описывают soft, ¼ hard, ½ hard и spring hard и т.д. Весы HR30T.

1.4 Размер зерна

Нередко можно услышать, как люди говорят о твердости и размере зерна, как будто это одно и то же. я часто слышу, как люди обсуждают, что материал тверже, потому что у него меньше зерна. Учебники по механическая металлургия описывает, как твердость больше связана с пределом прочности при растяжении, а размер зерна больше связанные с пределом текучести материала. Такие уравнения, как формула Холла-Петча, связывают предел текучести к размеру зерна материала. Таблицы преобразования твердости иногда показывают предел прочности при растяжении. материал определенной твердости. Часто предел текучести (следовательно, размер зерна) зависит от предела прочности при растяжении. – то есть по мере увеличения предела текучести (уменьшение размера зерна) увеличивается, однако, и предел прочности при растяжении. это обобщение, которое следует тщательно обдумать.

Я прочитал справочные документы, в которых предел прочности при растяжении зависит от размера зерна латуни, и есть тенденция в материале, не имеющем предшествующей истории. Однако опыт показывает, что в качестве материала используется и обрабатывается и после отжига эти тенденции могут стать очень неустойчивыми, и поэтому комментарии о размере зерна и к жесткости следует относиться с осторожностью.

1.5 Отжиг

Отжиг – это процесс, при котором к латуни прикладывается определенное количество тепловой энергии для восстановления латунь обратно в ее мягкое расслабленное состояние для повышения пластичности и/или ударной вязкости. Отжиг является функцией время и температура. Латунь, которая ранее подвергалась холодной обработке, имеет некоторую запасенную энергию и поэтому реакция на отжиг может быть быстрее и при более низкой температуре, чем эквивалентная секция Размер, который не был обработан.

Металлурги обсуждают отжиг как этап восстановления, рекристаллизации и роста зерен. в твердость на этапе восстановления остается относительно постоянной, так как некоторые исходные свойства латуни восстанавливаются, на стадии рекристаллизации твердость снижается и продолжает снижаться (хотя более постепенно) на стадии роста зерна. Если образец подвергается чрезмерному отжигу, существует риск образования зерна. рост со снижением механических свойств.

Следует отметить, что такие ссылки, как специальный справочник ASM по меди и меди Сплавы описывают, как процесс отжига является следствием работы всех механизмов, т. е. зависит от материала, истории обработки и процедуры отжига.

Существует множество различных методов подачи тепла для отжига образца. Большие печи будут Конечно, нагрейте весь картридж до температуры отжига, которая может смягчить боковую часть. стенки и головную часть до такой степени, что их механические свойства снижаются. Другой сценарий заключается в отжигайте очень ограниченную область картриджа, например, только область шейки. ASM (Американское общество ООО «МЕТЛАБ» Отчет № 1231/1B Стр. 3 из 3 27 июня 2017 г. для материалов) описывают, как мелкозернистые структуры благоприятствуют быстрому нагреву до отжига. температура и короткое время отжига.

Быстрый отжиг — это процесс быстрого нагрева небольшого или тонкого образца до температуры отжига для свести к минимуму теплообмен вдоль образца.

1.6 Обесцинкование

Обесцинкование – это процесс, при котором цинк выборочно выщелачивается из латуни, оставляя более слабый медная структура. Децинкификация происходит в условиях, когда некоторые химические соединения, такие как ионы хлора, слабокислые растворы или химикаты на основе аммиака воздействуют на латунь. Повышенный температуры могут ускорить процесс децинкификации. На латунном образце свежее обесцинкование видно по структуре розового цвета, которая со временем становится темнее.

Я не видел, не встречал и не нашел справочных статей, в которых обсуждалось бы удаление цинка из латуни в только режим отопления. Все пути указывают на децинкификацию в присутствии определенных химикатов либо сами по себе или в растворах.

Если у вас есть какие-либо вопросы или вам нужна дополнительная помощь в этом вопросе, пожалуйста, свяжитесь с нами.

С уважением

Эндрю Оуведжан BE (с отличием)

ME METLAB LTD

ССЫЛКИ:

*Ассоциация развития меди Публикация CDA 36, 1962

*Специальное руководство ASM Медь и медные сплавы,

*ASM International 2001 Измерение твердости,

*ASM International 1999

*Mechanical Metallurgy, Dieter, McGraw Hill 1988

Как проверить твердость латуни

Проверка твердости металла часто требуется для большинства производственных процессов почти в каждой отрасли. Однако вопрос о подходящем методе испытаний таких сплавов, как латунь, обычно вызывает споры. Причина в том, что инженеры и металлурги часто пытаются определить диапазон твердости таких материалов, как латунь, прежде чем они определят метод определения твердости, который может быть подходящим для нее. Следовательно, использование неправильного теста на твердость может привести к неточным результатам теста. Эта статья призвана показать вам самые популярные методы определения твердости, доступные для испытания металла, и то, что вам нужно учитывать при выборе лучших метод определения твердости для латуни. Без лишних слов, давайте углубимся.

I. Какова твердость латуни?

Твердость латуни просто означает ее устойчивость к приложению силы или нагрузки, которая может вызвать деформацию, вмятины или истирание ее поверхности. Латунь часто используется для изготовления различных рабочих компонентов, и ее способность выдерживать нагрузки в конечном итоге определяет ее пригодность для использования.

II. Как определить твердость металла?

Определение твердости металла часто зависит от использования индентора с известной нагрузкой, действующей как сила, воздействующая на поверхность металлического материала. Измерение углубления, образовавшегося в результате удара, используется при расчете значения твердости такого металла.

III. Латунь тверже алюминия?

Латунь представляет собой комбинацию меди и цинка, причем медь составляет более 90% состава. В отличие от алюминия, мягкого металла в чистом виде, латунь обладает некоторой прочностью, даже будучи ковкой, и имеет значение твердости 60 по шкале твердости по Бринеллю, в то время как чистый алюминий имеет значение 15 по той же шкале, что указывает на то, что латунь тверже. чем алюминий.

IV. Латунь тверже меди?

Если сравнить медь с латунью, обладающей почти такими же свойствами, вы обнаружите некоторые различия, особенно в их твердости. По шкале твердости Бринелля чистая медь имеет значение твердости 35, что ниже 60 для мягкой латуни. Следовательно, латунь тверже меди.

V. Латунь тверже стали?

По шкале твердости по Бринеллю мягкая сталь имеет значение твердости 130, тогда как твердость мягкой латуни равна 60. Эти значения показывают, что сталь в самом мягком состоянии тверже латуни, что объясняет, почему сталь часто используется в отраслях, где прочность и устойчивость к силе являются критическими требованиями.

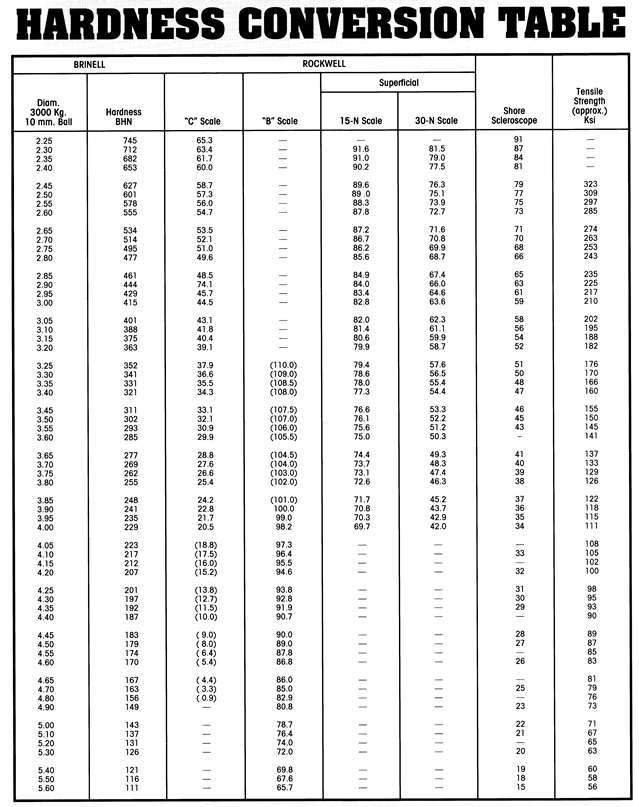

VI. Как проверить твердость латуни?

Стандартные отраслевые методы определения твердости, включая методы Роквелла, Бринелля или Виккерса, достаточны для латуни. Однако метод испытаний часто требует использования машины для определения твердости с индентором с приложением известных нагрузок, чтобы вызвать углубление на поверхности латунного материала. Измерение депрессии на поверхности материала помогает рассчитать значение твердости латуни.

VII. Метод определения твердости латуни Hardness

Здесь представлены наиболее популярные методы определения твердости латуни в промышленности.

Измерение твердости по Роквеллу

Измерение твердости по Роквеллу Метод использует машину для определения твердости по Роквеллу, оснащенную шариковым индентором из карбида вольфрама или алмазным индентором. Для шарикового индентора существует четыре различных размера, в то время как для алмазного индентора существует только один тип. Однако нагрузки, необходимые для проведения этого испытания, находятся в диапазоне от 15 до 150 кгс, что дает различное сочетание нагрузок и инденторов, что приводит к множеству шкал твердости. Процесс включает в себя приложение незначительной нагрузки, сначала вызывающей начальную депрессию, за которой следует большая нагрузка, которая в дальнейшем приводит к еще большей депрессии. Основная нагрузка снимается, и проводятся измерения конечного отпечатка, что помогает рассчитать значение твердости латуни.

Испытание на твердость по Виккерсу

Для испытания на твердость по Виккерсу необходимая нагрузка варьируется от очень низких 10 гс до 100 кгс. Этот диапазон сил помогает измерять различную твердость материалов, от очень мягких до очень твердых. Индентор в данном случае представляет собой алмазный индентор пирамидальной формы, и измеряют ширину вдавливания, возникающего при его ударе о поверхность, для получения значения твердости латуни. Кроме того, для измерения этого отпечатка требуется оптический прибор.

Испытание на твердость по Бринеллю

Во время этого испытания на твердость по Бринеллю вам потребуется твердосплавный шариковый индентор диаметром от 1 до 10 мм. Отпечаток, полученный в результате применения этого индентора, часто очень глубокий, так как он использует огромную нагрузку от 1 до 3000 кгс. Эта большая нагрузка делает этот тест пригодным для образцов латуни с большой площадью и шероховатой поверхностью. Тем не менее, потребуется использовать оптический инструмент для измерения отпечатка, оставленного грузом на поверхности материала.

Заключение

Латунь может быть превосходным материалом, когда критически важными требованиями являются ее антикоррозионные свойства и пластичность.
