В ходе процесса твердения требуется контроль изменения объема.  Процент такого изменения не должен превышать 1% от первоначального показателя, в идеале же усадка и вовсе должна отсутствовать. Впрочем, как показывает практика, такое в принципе невозможно. В том случае, если изменение объема имеет критическое значение, нужно применять специальные меры, которые, кстати, не всегда бывают эффективны. Если время высыхания бетона очень коротко, на материале могут появляться трещины, ведущие к снижению прочности конструкции.

Замеры всех показателей набирающей прочность бетонной конструкции должны осуществляться специалистами.

mastter.ru

1.7 Твердение бетона

Твердение бетона. Нормальный рост прочности бетона происходит при положительной температуре (15…25° С) и постоянной влажности.

Соблюдение этих условий особенно важно в первые 10… 15 суток твер­дения, когда бетон интенсивно набирает прочность (рис. 18).

Что бы

vest-beton.ru

Процесс затвердевания бетона

При строительстве любых объектов важнейшее значение имеет качественное основание, на котором и стоит здание или дом. Часто для заливки фундамента или плиты применяют бетонные смеси. Чтобы постройки в будущем выдержали любые нагрузки на основание, нужно использовать для него смеси отличного качества. Само залитое основание должно быть готовым для возведения над ним стен и последующих перекрытий, то есть требуется выждать определенный срок, для того чтобы завершилось твердение бетона. Как происходит этот процесс, сколько времени на него требуется и можно ли ускорить твердение?

Смеси применяются для заливки оснований конструкций и плит перекрытия.

Процесс застывания

После того как цемент и воду перемешали для получения раствора, между ними начинается сложное взаимодействие, в результате которого образуется совершенно новое соединение со свойственными ему характеристиками. Вода постепенно проникает в цементные зерна, минералы которых вступают с ней в химическую реакцию. Во время протекания этой реакции минералы превращаются в гидросиликаты калия. Этот процесс и называется затвердеванием бетона.

Степень затвердевания бетона можно проверить с помощью специализированных средств диагностики.

Затвердевание не завершается за один день. Для того чтобы бетон обрел необходимую ему прочность и перестал быть пластичным, требуется определенный срок. Его и называют временем твердения. Застывание может длиться годами, что может значительно растянуть процесс возведения сооружений на очень долгое время. Строители не могут ждать так много, и они рассчитали контрольный срок схватывания, по истечении которого основание может выдержать расчетную нагрузку.

Контрольный срок схватывания

Чтобы бетон достиг своей марочной крепости на сжатие, нужны благоприятные условия. К ним относят температуру окружающей среды и влажность воздуха.

При высокой температуре и влажности воздуха твердение идет быстрее, а при низких оно замедляется. Воздействие нулевых и отрицательных температур воздуха может остановить процесс схватывания. Оптимальная температура для застывания составляет 20-30 градусов выше ноля, влажность воздуха не должна быть ниже 90%. В лабораторных условиях было установлено, что наиболее активно при описанных условиях твердение происходит в первую неделю после его заливки. За этот срок бетон может набрать до 70% своей крепости. 100- процентной марочной крепости достигает через 28 дней после заливки.

График затвердевания в зависимости от температуры.

В реальных условиях температура воздуха не может быть постоянной: днем она выше, а ночью снижается, влажность тоже меняется в разное время суток. Поэтому специалисты рекомендуют подождать с возведением постройки на основание еще несколько дней. Таким образом, можно продолжать строительные работы не ранее чем через месяц после заливки.

Хотя оптимальным для строительных работ считается срок 28 дней, в некоторых случаях его нужно увеличить. Речь идет о сооружениях, которые в процессе эксплуатации будут постоянно соприкасаться с влагой. Это пирсы, плотины, дамбы. Застывание таких конструкций с их упрочнением составляет 3 месяца. Как уже было сказано выше, твердение продолжается и спустя 28 дней, и спустя полгода. Однако этот процесс идет намного медленнее начальных стадий схватывания и гарантирует надежность конструкций, которые со временем становятся еще тверже и прочнее.

Сохранение прочности смеси

Чтобы бетон был прочнее, он должен равномерно сохнуть по всему своему объему, поэтому конструкции необходимо постоянно смачивать по всей поверхности.

Чтобы химическая реакция внутри раствора имела возможность протекать, необходима жидкость, ведь благодаря воде происходит схватывание. Но поскольку твердение как процесс длится не один день, вода просто может улетучиться. Чтобы этого не произошло, требуется поверхность конструкции обязательно полить водой, а затем укрыть пленкой или рубероидом. Бетон нужно увлажнять постоянно, особенно в жаркую и сухую пору года. Если погода ветреная, углы и поверхность открытого основания высохнут быстрее, чем остальные части внутри. А ведь чтобы бетон был прочнее, он должен равномерно сохнуть по всему своему объему.

Следует помнить о том, что бетон в процессе затвердевания меняет свой объем и дает усадку. Усадка быстрее происходит в поверхностных слоях основания. Если не обеспечить его достаточным количеством воды, то на поверхности будут образовываться усадочные трещины, появление которых снизит прочность и долговечность конструкции.

В промышленном строительстве бетонную конструкцию во время ее созревания постоянно подогревают. Частникам же рекомендуется не заливать бетон в холода.

В холодное время года нежелательно заливать бетонное основание собственного дома или каких-либо построек на приусадебном участке. Это связано с тем, что вода, которая содержится в растворе, может просто-напросто замерзнуть. Замерзая, она увеличится в объеме и начнет изнутри уничтожать бетон, а его твердение прекратится. Если температура воздуха ниже 10 градусов, то процесс отвердевания будет протекать очень медленно. В промышленном строительстве бетонную конструкцию во время ее созревания постоянно подогревают, поэтому можно выполнять работы по заливке оснований в любое время года. А вот частникам рекомендуется строить фундамент только летом при температуре воздуха плюс 20 градусов и выше.

Ускорение процесса

28 дней – это контрольное время застывания бетона. Но в некоторых случаях нужно, чтобы процесс бетонного схватывания протекал быстрее. Это касается работ, проводимых в зимнее время, или необходимой распалубки объектов в ранние сроки. Для таких случаев можно ускорить процесс застывания в десятки раз. Поскольку бетон созревает быстрее при высокой температуре и влажности, наиболее распространенным методом заводского ускорения является автоклавная обработка или запарка бетонной плиты.

В автоклаве плита пропаривается под большим давлением. В результате этого всего за 15 часов бетон достигает прочности годичного созревания.

Ее помещают в автоклав-«парилку», где во влажной среде плита пропаривается под большим давлением. В результате такого пропаривания за 15 часов бетон достигает прочности своего аналога годичного созревания в естественных условиях. И хотя после автоклавной термообработки заводская плита уже не будет набирать прочность, по качеству она ни в чем не уступит бетону, который затвердел естественно.

Для ускорения схватывания применяют специальные вещества, которые добавляют в смеси. Необходимый состав и количество добавок устанавливают экспериментальным путем в строительных лабораториях. Ускорители в процентном соотношении к общей массе цемента не должны превышать установленные лабораториями цифры. Так, разрешается добавлять не больше 4% солей азотной кислоты, 2% сульфата натрия и 3% хлорида кальция.

Сульфат натрия можно использовать даже в железобетонных конструкциях, которые предназначены для функционирования в зонах воздействия блуждающего тока. Остальные ускорители крайне нежелательно добавлять в глиноземный цемент или в раствор конструкций, армированных предварительно упроченной при высокой температуре сталью. Если ускорители использовать наряду с автоклавной обработкой, это еще больше сократит время, затрачиваемое на твердение бетона. Ускорить процесс затвердевания могут обыкновенные портландцементы, если к ним добавить мокрый или сухой вибродомол (цемент тонкого помола). В настоящее время выпускают и специальные быстротвердеющие бетонные смеси.

На рынке строительных материалов представлено много разных добавок для растворов бетонных. Одни из них способны лишь ускорять затвердевание, другие обладают целым комплексом функций и являются не только ускорителями, но и пластификаторами, включают в себя противоморозные компоненты. Цены на добавки зависят от сложности получения входящих в их состав компонентов и от их количества. На стоимость влияет место изготовления ускорителей. Цены российских добавок ниже импортных аналогов. Более дешевыми будут хлористый кальций гранулированный и пластификатор-ускоритель Форт «УП-2», дороже обойдется покупка сухого нитрата кальция и кратасола-УТ.

o-cemente.info

Добавки регулирующие схватывание и твердение бетона

В современном строительстве, при бетонировании различных конструкций, бывает необходимо ускорить процесс твердения бетона для того чтобы ускорить весь строительный процесс в целом.

Для ускорения схватывания и твердение бетона используют электролиты или добавки-ускорители схватывания и твердения.

Использование добавок-ускорителей

Добавки-ускорители используют, как при изготовлении сборного бетона, так и при производстве железобетона. Ускорение схватывания бетонной смеси и твердения бетона используется, как при производстве бетонов с нормальными условиями твердения, так и с влажностными условиями, кроме этого добавки-ускорители используют в бетонах с твердением под тепло-влажностной обработкой. Данные добавки используются в бетонах на плотных и пористых заполнителях.

Из этого можно понять, что ускорение схватывания и твердения бетона, может понадобиться практически в любых ситуациях, а добавки-ускорители могут использоваться в любом составе практически всех видов бетонов, что говорит об их максимальной универсальности.

При изготовлении бетонных конструкций в полевых условиях, быстрое твердение бетона позволяет раньше производить распалубку конструкции, что позволяет не только ускорить строительный процесс, но и уменьшить количество необходимых форм для строительства и тем самым снизить металлоемкость производства и сэкономить денежные средства. Кроме всего прочего уменьшается и производственная площадь, что в некоторых случаях может быть необходимым условием строительного процесса.

При изготовлении бетонных и железобетонных конструкций в заводских условиях использование добавок-ускорителей позволяет уменьшить период тепло-влажностной обработки, а это ускоряет оборачиваемость тепловых агрегатов и форм, как и при полевом строительстве. Все это позволяет снизить металлоемкость производственного процесса, а так же снизить энергозатраты на тепловую обработку и не только.

Благодаря использованию добавок-ускорителей, получается уменьшить расход цемента, а при дополнительном использовании еще и органических пластифицирующих добавок есть возможность снизить расход клинкера до 15%.

Таким образом, использование добавок-ускорителей позволяет не только снизить металлоемкость производства и ускорить его, но и позволяет снизить себестоимость конечного продукта, ускорить техническую деятельность производственного предприятия и улучшить его экономические показатели.

Бетонирование при отрицательной температуре

Еще одним важным направлением использования добавок-ускорителей, является необходимость бетонирования конструкций при низких температурах.

В таких случаях, добавки ускорители выполняют достаточно сложную и очень необходимую функцию. Они так же ускоряют процесс гидратации и твердения бетонной смеси, но уже с целью получить бетон с высокой критической прочностью, которая необходима для сопротивляемости бетона давлению воды замерзшей в его порах. Это в свою очередь позволяет получить готовый бетон с мелкопористой структурой.

Все это позволяет замораживать бетона при укладке ниже расчетных температур и при этом не опасаться его будущего размораживания, так как в структуре бетона очень низкое количество свободной воды. Кроме того, мелкопористая структура бетона позволяет исключить замерзание воды в порах при нормальных зимних температурах.

Основной критерий эффективности добавок-ускорителей это ускорение схватывания бетонной смеси на 25% и более. При этом требование к этим добавкам такое, что при твердении бетона в течение первых суток, увеличение его прочности должно составлять не менее 20%.

Добавки-ускорители

Далее мы перечислим и разберем некоторые из добавок-ускорителей и узнаем, чем они отличаются друг от друга.

Поташ. П. Полностью состоит из карбоната калия К₂СО₃. Представляет из себя кристаллический порошок белового цвета, по виду это просто соль с хорошо выраженными щелочными свойствами.

Хлорид кальция. ХК. Имеет молекулярный состав в виде простого хлорида кальция CaCl₂или дигидрата хлорида кальция СаСI₂ • 2Н₂O и представляет из себя кристаллический порошок белого цвета. Так же может быть представлен в виде водного раствора.

Нитрат кальция. НК. Выпускается в виде кристаллического порошка, который не имеет цвета и при этом хорошо растворяется в воде. Имеет химическую формулу Сa(NO₃)₂.

Сульфат натрия. СН. Добавка представляет из себя белые кристаллы с желтым оттенком и имеет молекулярный состав Na₂SO₄ ·10H₂O. Это одна из добавок, которая плохо растворяется в воде или растворяется только частично.

Хлорид натрия. ХН. Это белый кристаллический порошок, который хорошо растворяется в воде. При возведении железобетона, эта добавка используется ограниченно или не используется вовсе, так как вызывает коррозию арматуры в бетоне. Рекомендуется использовать не более 4% от массы цемента.

beton-cement-ru.ru

Условия твердения бетона и уход за ним

Твердение бетона представляет собой сложное физико-химическое явление, при котором цемент, взаимодействуя с водой, образует новые соединения.

Вода проникает вглубь частиц цемента постепенно, в результате все новые его порции вступают в химическую реакцию. Поэтому бетон твердеет постепенно. Даже через несколько месяцев твердения внутренняя часть зерен цемента еще не успевает вступить в реакцию с водой.

При благоприятных условиях твердения прочность бетона непрерывно повышается. Для нормального твердения бетона необходима положительная температура 20 (±2)°С с относительной влажностью окружающего воздуха не менее 90%, создаваемой в специальной камере или при засыпке бетона постоянно увлажняемым песком либо опилками.

При нормальных условиях твердения нарастание прочности бетона происходит довольно быстро и бетон (на портландцементе) через 7-14 дней после изготовления набирает 60—70% своей 28-дневной прочности. Затем рост прочности замедляется.

Если бетон твердеет все время в воде, то его прочность будет выше, чем при твердении на воздухе. При твердении бетона в сухой среде вода из него через несколько месяцев испарится и тогда твердение практически прекратится. Объясняется это тем, что внутренняя часть многих зерен цемента не успевает вступить в реакцию с водой. Поэтому для достижения бетоном необходимой прочности нельзя допускать его преждевременного высыхания. В теплую сухую и ветреную погоду углы, ребра и открытые поверхности бетона высыхают быстрее, чем внутренние его части. Необходимо предохранить эти элементы от высыхания и дать им возможность достигнуть заданной прочности.

При твердении бетона всегда изменяется его объем. Твердея, бетон дает усадку, которая в поверхностных зонах происходит быстрее, чем внутри, поэтому при недостаточной влажности бетона в период твердения на его поверхности появляются мелкие усадочные трещины. Кроме того, трещинообразование возможно в результате неравномерного разогрева массивного бетона вследствие тепловыделения при схватывании и твердении цемента. Трещины снижают качество, прочность и долговечность бетона.

Рост прочности бетона в значительной степени зависит от температуры, при которой происходит твердение. Твердение бетона при температуре ниже нормальной замедляется, а при температуре ниже 0°С практически прекращается; наоборот, при повышенной температуре и достаточной влажности процесс твердения ускоряется.

Продолжительность твердения имеет большое практическое значение при бетонных работах. Ускорение твердения необходимо, когда требуется быстрое нагружение конструкции эксплуатационной нагрузкой или раннее распалубливание, а главным образом при работах зимой и при изготовлении бетонных и железобетонных изделий.

Для ускорения твердения бетона применяют добавки-ускорители (хлористый кальций, хлористый натрий, нитрат кальция, поташ, сернокислый глинозем, хлорное железо, строительный гипс), вводимые при приготовлении бетонной смеси. Процентное содержание добавок устанавливается экспериментальным путем или принимается в соответствии с указаниями специальных инструкций.

Добавка хлористых солей (хлористого кальция, хлористого натрия или хлорного железа) допускается к бетону неармированных конструкций не более 3% от веса цемента, к бетону армированных конструкций — не более 2%. Также по  этой теме можно дополнительно почитать в разделе Бетон с противоморозными добавками.

Добавки-ускорители не допускается вводить в бетонные смеси, предназначенные для изготовления:

• предварительно напряженных железобетонных изделий и конструкций с проволочной арматурой диаметром 5 мм и менее;
• железобетонных конструкций, предназначенных для эксплуатации при относительной влажности воздуха более 60%, а также утеплителя для кровельных покрытий в случае применения хлористых солей;
• конструкций, на поверхности которых не может быть допущено образование высолов, если при экспериментальной проверке установлено их появление;
• изделий автоклавного твердения;
• бетонных и железобетонных конструкций, которые возводятся в зонах блуждающих токов.

Добавки-ускорители запрещается вводить в бетонные смеси, приготовляемые с использованием глиноземистых цементов.

В производстве сборного железобетона, а в холодное время года и для монолитного бетона широко применяют для ускорения твердения прогревание бетона паром или электрическим током.

Иногда при аварийных восстановительных работах применяют дорогостоящий глиноземистый цемент, который через сутки твердения дает 80—90% 28-дневной прочности.

Ускоряют процесс твердения особо быстротвердеющие портландцемента (ОБТЦ) и быстротвердеющие портландцемента (БТЦ), а также жесткие бетонные смеси.

Чтобы свежеуложенный бетон получил требуемую прочность в назначенный срок, за ним необходим правильный уход: поддёржание его во влажном состоянии, предохранение от сотрясений, повреждений, ударов, а также от резких изменений температуры.

Отсутствие ухода может привести к получению низкокачественного, дефектного и непригодного бетона, а иногда к разрушению конструкции несмотря на хорошее качество примененных материалов, правильно подобранный состав бетона и тщательное бетонирование. Особенно важен уход за бетоном в течение первых дней после укладки. Недостатки ухода в первые дни могут настолько ухудшить качество бетона, что практически их нельзя будет исправить даже тщательным уходом в последующие дни.

Благоприятные температурно-влажностные условия для твердения бетона обеспечивают путем предохранения его от вредного воздействия ветра и прямых солнечных лучей и систематической поливкой. Для этого открытые поверхности свежеуложенного бетона укрывают влагоемким покрытием (мешковиной, слоем песка, опилок и др.). В зависимости от климатических условий частота поливки влагоемкого покрытия должна быть такой, чтобы поверхность бетона в период ухода все время была во влажном состоянии. В сухую погоду открытые поверхности поддерживают во влажном состоянии до достижения бетоном 70% проектной прочности.

Поливают бетон из брандспойтов с наконечниками, разбрызгивающими струю.

В жаркую погоду поливают также деревянную опалубку. При снятии опалубки до истечения срока поливки (например, опалубки колонн, стен, боковых щитов балок) поливают и распалубленные вертикальные поверхности бетонных конструкций. Наиболее эффективно вертикальные и крутонаклонные поверхности поливать непрерывным током воды через систему трубок с мелкими отверстиями. В жарком сухом климате этот способ полива применяют обязательно.

Свежеуложенный бетон, находящийся в соприкосновении с текучими грунтовыми водами (особенно агрессивными), должен быть защищен от их воздействия путем временного отвода воды, устройства изоляции и другими средствами в течение 3 суток, если он изготовлен на глиноземистом цементе, и 14 суток при изготовлении на прочих цементах.

Укрытие и поливка бетона требуют значительной затраты труда, поэтому поверхности, не предназначенные в дальнейшем для монолитного контакта с бетоном и раствором (например, площадки, дороги, аэродромные покрытия, полы, перекрытия), а также торкретные слои допускается вместо укрытия и поливки покрывать специальными покрасочными составами и защитными пленками (лаком «этиноль», дегтевыми и битумными эмульсиями, разжиженным битумом, полимерными пленками).

Ограждающие конструкции из легких бетонов на пористых заполнителях, к влажности которых предъявляются особые требования водой не поливают, а покрывают покрасочным составом и пленками предохраняющими бетон от увлажнения.

Движение людей по забетонированным конструкциям, а также установка на них лесов и опалубки допускается только тогда, когда бетон достигнет прочности 15 кг/см². Движение автотранспорта и бетоноукладочных машин по забетонированной конструкции допускается только по достижении бетоном прочности, предусмотренной проектом производства работ.

Состав мероприятий по уходу за бетоном, порядок и сроки их проведения устанавливаются строительной лабораторией и утверждаются техническим руководством строительства.

Способы регулирования температурного режима в бетоне массивных конструкций с начала укладки бетонной смеси до момента замоноличивания межблочных швов и режимы охлаждения бетона устанавливаются в проекте сооружения или в проекте производства работ.

Мероприятия по уходу за бетоном заносятся в «Журнал бетонных работ».

1. Бетоноведение
2. Технология изготовления сборных железобетонных конструкций и деталей
3. Бетонные работы в зимних условиях
4. Производство сборных конструкций и деталей из легких бетонов
5. Производство сборных изделий из плотных силикатных бетонов и бетонов на бесклинкерном вяжущем
6. Производство бетонных и железобетонных изделий на полигонах
7. Общие правила техники безопасности и противопожарные мероприятия на строительной площадке

technology-jbi.ru

Сроки твердения бетона

Процесс твердения бетона

• Добавки-ускорители
• Схватывание раствора

Твердение бетона или схватывание – это сложный физико-химический процесс, когда цемент взаимодействует с водой и образует новое соединение. Бетонные массы, твердеющие в обычных условиях, прочнеют с течением времени, постепенно, по мере того, как вода поступает в глубь частиц цемента. Даже спустя месяцы твердения внутренняя оболочка зерен цемента еще не до конца вступает в реакцию с водой. Поэтому при влажных условиях схватывание становится прочнее, чем на воздухе. То есть в сухих условиях сроки твердения сводится к нулю из-за отсутствия влаги, необходимой для гидратации цемента.

Схема усадки бетона.

При хороших условиях схватывание нарастает быстро, и в течение 7-14 дней после приготовления набирает 60-70% своей 28-дневной прочности. Потом же рост прочности уменьшается. Схватывание при температуре ниже, чем нормальная, замедляется, а при температуре ниже 0°С – почти прекращается, и наоборот, при повышенной температуре и достаточной влажности процесс схватывания ускоряется.

Во время твердения бетон изменяет свой объем: схватывание дает усадку, которая на поверхности происходит быстрее, поэтому при недостатке влаги образуются трещины. Трещинообразование также может быть связано с недостаточным и неравномерным разогревом блока, что снижает прочность и долговечность бетона.

Добавки-ускорители

Для строительных работ время твердения имеет свое значение.

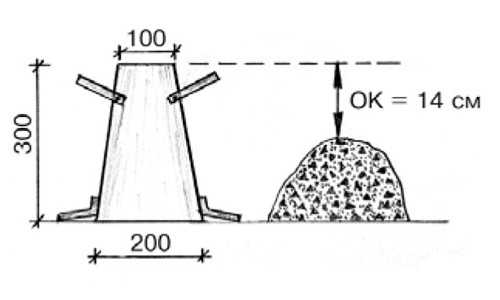

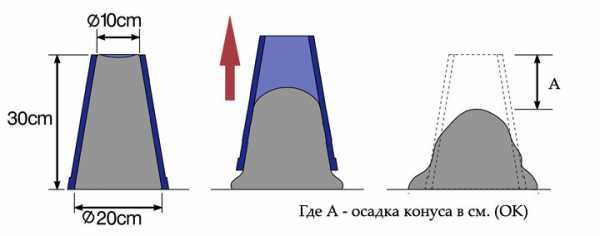

Схема твердения конуса бетонной смеси.

Нужно ускорять время твердения при зимних работах и изготовлении железобетонных изделий.

Чтобы получить быстрое твердение бетона, используются различные необходимые добавки для достижения лучшего результата причем в строгих пропорциях: нитрат натрия, нитрат кальция, нитрит-нитрат кальция, нитрит-нитрат-сульфат натрия и нитрит-нитрат-хлорид кальция – 4%, сульфат натрия – 2%, хлорид кальция в  неармированных конструкций – 3%, в армированных конструкций – 2%. Добавки хлорида кальция, нитрит-нитрат хлорида кальция не применяют в предварительно-напряженных конструкциях.

Читайте также:  Перемешивание цемента: правильные пропорции

Схватывание раствора

Для схватывания при низких температурах бетонную смесь готовят из подогретых материалов, используют экзотермические цементы, известь-кипелку, нагревают паром, электротоками или добавляют ускорители твердения. Каждый из способов применяют отдельно или совместно с другими.

Чтобы получить подогретую бетонную массу, ее нагревают до 80-90° С, а наполнители до 40-50° С, после чего конструкцию укрывают утеплителем, и так тепло должно сохраняться в течение двух-пяти суток.

Подогрев конструкций производят паром либо электротоком. А чтобы тепло сохранялось, работы обычно ведут под пленочным покрытием. Электропрогрев производят постепенно: сначала доводят температуру до 70, а затем увеличивают до 220 в. Также пропуская электроток, подогревают и горизонтальную поверхность конструкций.

Таблица наполнителей для различных марок бетона.

Таким образом, прочность зависит напрямую от той температуры, при которой происходит процесс твердения бетона. Схватывание прекращается при температуре ниже нормальной, то есть ниже 0°С, и наоборот, при хорошей влажности и повышенной температуре ускоряется. Часто быстрое твердение бетона обусловлено особенно работами в зимний период либо нагрузить конструкции эксплуатационной нагрузкой.

Для прочности свежеуложенных конструкций необходим следующий уход. Необходимо поддерживать их в состоянии влажности, защищать от сотрясения, ударов, повреждений, резких температурных колебаний. Очень часто низкокачественный бетон приводит к его полному разрушению, несмотря на хороший состав смесей и материалов.

Важно следить за материалом в первое время после укладки, так как в дальнейшем все недостатки только ухудшат состояние и приведут к неотвратимым последствиям. Для этого создают благоприятные температурные и влажностные условия, регулярно поливают поверхность, защищают от солнечных лучей.

Закрывают его влагоемкими покрытиями: мешковиной, брезентом или засыпают слоем опилок или песка на несколько часов после укладки и поливают водой, чтобы поверхность практически всегда оставалась в состоянии влажности. Поливают все это с помощью брандспойтов с наконечниками, разбрызгивающими струю. Все это влияет на качественное схватывание.

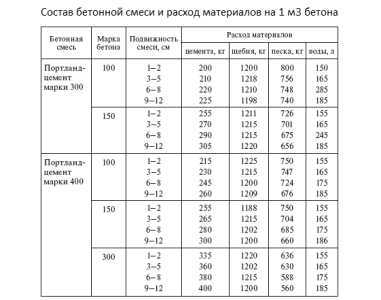

Таблица состава бетонной смеси.

Важно, чтобы свежеуложенная бетонная масса, соприкасающийся с интенсивными грунтовыми водами, должен быть изолирован путем отвода воды на время не менее, чем на трое или 14 суток в зависимости от состава цемента.

Читайте также:  Как сделать газобетон

В жаркое летнее время поливают и деревянную опалубку. Крутые и вертикальные поверхности поливают непрерывным током воды через трубки с мелкими отверстиями (такой способ всегда применяется в жарких странах). Поливка и укрытие бетонных конструкций – весьма затратное дело, поэтому поверхности (дорого, площадки, перекрытия), не подвергающиеся контакту с бетоном, допустимо покрывать специальными защитными пленками (как правило, это разжиженный битум).

Движение по забетонированным конструкциям и установка на них лесов и опалубки допускается в том случае, когда бетон достигает прочности не менее 1,5 МПа. Движение же бетоноукладочных машин и автотранспорта допускается тогда, когда схватывание достигает своей прочности, заложенной проектом производственных работ. Строительная лаборатория утверждает мероприятия по уходу за массами, сроки и порядок их проведения. Регулирование температурных и влажностных условий бетонных конструкций с начала укладки и до момента замоноличивания межблочных швов регламентируются в проекте сооружений и в проекте производства работ.

vest-beton.ru
