Обвязка свайного фундамента профильной трубой: технология, когда используется
Обвязка свай профильной трубой применяется для усиления свайного фундамента, придания конструкции устойчивости и пространственной жесткости. Профтруба, объединяющая опорные столбы по контуру основания, принимает на себя основную нагрузку от постройки и равномерно распределяет ее между свайными опорами. Таким образом обвязка свай трубой позволяет создать единую конструкцию с высокой несущей способностью.
Когда применяется этот способ

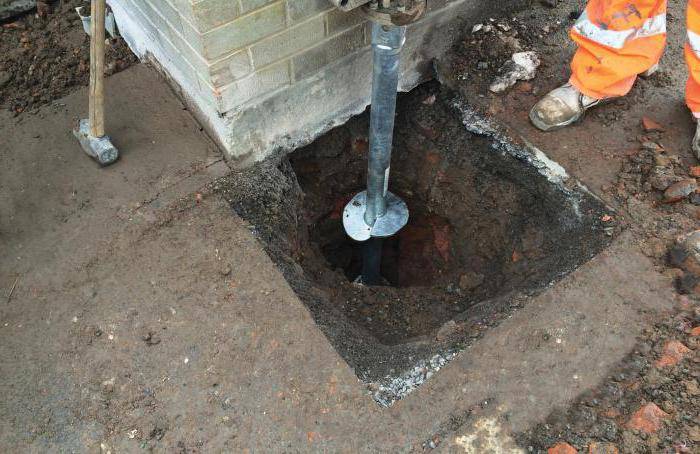

Способ обвязки профильной трубой используется для усиления фундаментов как на винтовых, так и на железобетонных сваях. Опорные элементы, заглубленные в грунт, обладают устойчивостью и способны выдерживать серьезные нагрузки. Однако в некоторых случаях необходимо повысить надежность свайного основания.
Обвязка свайных фундаментов нужна, если:
- Строительство ведется на участке с нестабильным грунтом, влажной пучинистой или рыхлой почвой.
- Опорные столбы выступают над поверхностью земли на 80 см и более. Такие основания чаще всего проектируются на участках со сложным рельефом, склонами и перепадами по высоте.
- При возведении дома планируется в дальнейшем пристроить второй этаж или мансарду.
- Изначально неправильно было рассчитано количество свай и поэтому фундамент нуждается в упрочнении.
- Планируется сделать подвальное помещение или техническое подполье и для этого увеличивается высота цоколя.
Плюсы и минусы технологии
К преимуществам применения профильного проката для обвязки свайных опор можно отнести:
- Удобный и простой монтаж. Профильная труба из конструкционной стали хорошо поддается резке и сваривается без ограничений.
- Способность выдерживать значительные вертикальные нагрузки. За счет наличия ребер жесткости трубы с квадратным и прямоугольным сечением отличаются большой устойчивостью к деформации.
- Небольшую массу обвязки из профтрубы.
Полые трубы с профильным сечением имеют небольшой вес при большой прочности и стойкости к внешним воздействиям. - Большой выбор типоразмеров. Профильные трубы выпускаются с размерами от 25х50 мм до 200х400 мм при толщине стенки от 1,5 до 12,0 мм. Большой ассортимент стальных труб позволяет спроектировать фундамент для строительства дома на участках со сложным рельефом и проблемным грунтом.
Однако не стоит забывать и о недостатках этой технологии:
- Стальные трубы подвержены коррозии. Для защиты металла от негативных внешних воздействий, поверхность покрывают составами на основе битума.
- Необходимость регулярного обслуживания. Раз в несколько лет придется обновлять защитное покрытие.
- Сварные соединения являются слабым элементом конструкции. Для выполнения сварочных работ необходимо привлечь профессионалов.
Подготовка к работе
Выбирая профильную трубу для обвязки свай нужно обращать внимание на размер сечения и толщину стенки.
Чаще всего для монтажа конструкции используются трубы следующих типоразмеров:
- 40x20x1,5;
- 40x20x2;
- 60x30x1,5;
- 60x30x2;
- 60x30x3;
- 60x60x2;
- 60x60x3;
- 80x80x2;
- 80x80x3.
Чем больше планируемая нагрузка на основание, тем больше должен быть размер сечения и толщины стенки трубы.
Описание процесса обвязки
Монтаж обвязочного пояса нужно сделать как можно быстрее после установки опор. Это связано с тем, что сваи, установленные по разметке, могут сместиться, особенно на нестабильных грунтах.
Монтажные работы выполняются в следующем порядке:
- Верхние концы свай обрезают по уровню на проектной высоте.
- На опоры надевают оголовки и закрепляют их.
- Собирают из профтруб единую конструкцию. Сборку и сварку элементов выполняют на земле.
- Обвязочный пояс крепится к оголовкам с помощью болтов и заклепок.
- Сварные швы зачищают, на поверхность металла наносят защитное покрытие.
Поскольку угловые соединения в обвязке являются самым слабым местом конструкции, сварка элементов выполняется внахлест. Существует еще один способ стыковки, когда концы профтруб обрезают под углом 45 градусов, сваривают, после чего укрепляют с помощью косого уголка на болтовом соединении. Независимо от способа монтажа, места стыковки зачищают и покрывают антикоррозионным составом.
Обвязывать свайное основание можно по двум схемам:
- Профтруба укладывается на оголовки по периметру фундамента. Этот способ используется для усиления оснований из ж/б свай.
- В дополнение к обвязке по периметру фундамента, опорные столбы соединяются друг с другом с помощью диагональных связей. Внешний периметр укрепляют несколькими рядами профтрубы, которые монтируются ниже оголовков. С помощью такой схемы монтажа обвязки усиливают конструкции свайных фундаментов.
Преимущество второго способа монтажа — балки могут использоваться в качестве основы для декоративного цоколя.
Заключение
Обвязка профильной трубой позволяет обеспечить устойчивость и надежность свайных фундаментов на склонах и на участках с проблемным грунтом. Обвязочный пояс имеет небольшой вес и не создает чрезмерной нагрузки на основание, поэтому не потребуется увеличивать количество опорных столбов.
Свайный фундамент из ПВХ-труб — своими руками
Свайный фундамент — это не обязательно металлические трубы, но и, возможно, железобетонные «столбы». Во многих ситуациях они надежнее и предпочтительнее, выдерживают высокие нагрузки, не подвержены коррозии. Но оказывается, для легких построек типа бани или сарая можно залить бетонные сваи прямо на участке. В этой статье я хочу объединить опыт нескольких блогеров, которые осилили эту работу.Возникла необходимость переставить старую баню размером 4×4 м — нужен фундамент на новом месте. Буду делать его из бетонных свай, используя канализационные ПВХ-трубы.
Заливаем свайный фундамент для бани 4×4 м.
Фото с канала Кирилла Бонда
Разметка
Для разметки фундамента понадобятся 4 метки (их роль сыграют обрезки арматуры) и две геодезические рулетки. Забиваем первую метку в землю. Отмеряем рулеткой 4 м и забиваем вторую метку.
Устанавливаем первые две метки на расстоянии 4 м. Фото с канала Кирилла Бонда
Чтобы установить третью метку, нам надо будет вычислить длину диагонали. Вспомним теорему Пифагора — складываем квадраты сторон и извлекаем квадратный корень, получаем длину диагонали 5,65 м.
Фиксируем концы рулеток на установленных метках. Одной рулеткой отмеряем катет треугольника (4 м), другой отмеряем диагональ квадрата (5,65 м), на пересечении устанавливаем третью метку.
На пересечении вбиваем 3-ю метку. Фото с канала Кирилла Бонда
Четвертую метку устанавливаем таким же образом. После установки четвертой метки проверяем последнюю сторону квадрата: замеряем расстояние между 3-й и 4-й метками.
Бурим скважины и устанавливаем ПВХ-трубы
Бурить стараемся строго вертикально. Глубина скважин примерно 120 см — ниже точки промерзания грунта.
По разметке снимаем дерн и бурим скважину 120 см — ниже глубины промерзания. Фото с канала Кирилла Бонда
Устанавливаем пластиковые трубы в скважины строго вертикально, используя обычный уровень. Засыпаем грунт вокруг них, строго удерживая горизонт.
После установки труб выравниваем их положение, чтобы они стояли строго вертикально. Подсыпаем вокруг песок и трамбуем. Фото с канала Кирилла Бонда
После установки всех 9 труб надо сделать так, чтобы вершины всех столбиков были выровнены. Тут удобно воспользоваться маятниковым лазерным уровнем.
Делаем отметку на трубе по уровню и размечаем остальные столбы. Фото с канала Кирилла Бонда
Делаем на одной из труб отметку по желаемой высоте фундамента, с помощью гидроуровня (трубки с водой) переносим эту метку на остальные трубы. Обязательно найдется столбик, который будет ниже запланированной высоты. От него и начинаем отмерять заново, взяв его высоту за нулевой уровень. И повторно размечаем остальные столбы (трубы). Трубку гидроуровня фиксируем кусочком изоленты.
При разметке надо следить, чтобы трубка гидроуровня находилась ниже точек разметки и у нее не было явных перегибов. Фото с канала Кирилла Бонда
По метке замеряем расстояние до края трубы и делаем разметку по окружности.
Надеваем на трубу кольцо и выставляем его по меткам. Фломастером обводим окружность и по ней спиливаем трубу болгаркой.
По кольцу обводим окружность по размеченной метке. Фото с канала Кирилла Бонда
Спиливаем болгаркой лишнее. Фото с канала Кирилла Бонда
После того как все трубы подпилены, проверяем их высоту длинным строительным уровнем.
Армирование и заливка бетона
Сгибаем хомуты из гладкой арматуры 6 мм.
Сгибаем треугольники из тонкой арматуры. Режем несущую арматуру 10 мм на отрезки 120 см. Фото с канала Кирилла Бонда
Из той же гладкой арматуры сгибаем крючок для вязки. Кончик крючка затачиваем.
Делаем крючок для вязки. Связываем арматуру. Фото с канала Кирилла Бонда
Связываем арматуру в треугольную стойку. При установке конструкции в трубу от арматуры до стенки трубы должно остаться расстояние 2-3 см.
Арматура связана в треугольную стойку.
Фото с канала Кирилла Бонда
Режем шпильку М10 на отрезки 50 см. С одного конца накрутим пару гаек с шайбой, чтобы шпилька лучше держалась в бетоне.
Стойка из арматуры установлена в трубу. Режем шпильку М10 на отрезки длиной 50 см. Фото с канала Кирилла Бонда

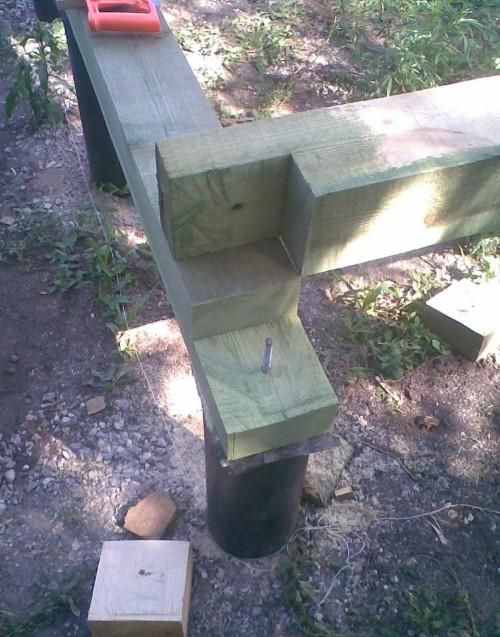

На этих шпильках будет держаться деревянная обвязка.
C одной стороны на шпильку накручиваем пару гаек, зажимаем ими шайбу. Фото с канала Кирилла Бонда
Бетон замешиваем в обычной пропорции, но вместо гравия лучше использовать мелкую гальку.
Замешиваем бетон с мелким гравием. Фото с канала Кирилла Бонда
Аккуратно загружаем бетон в трубу и трамбуем вибратором.
Погружаем вибратор и трамбуем бетон в трубе. Фото с канала Кирилла Бонда

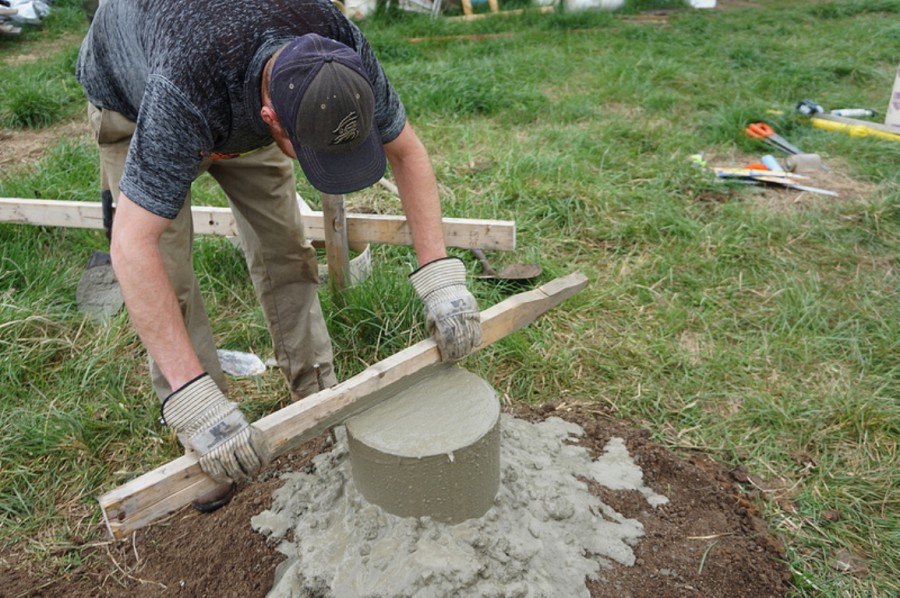

Пока бетон не схватился, погружаем в него шпильку.
Устанавливаем шпильку, используя уровень. Фото с канала Кирилла Бонда
Как залить пятку
На самом деле при заливке такого фундамента надо заливать утолщение (пятку) на конце сваи, на которое будет опираться свая.
Так она более надежно будет держаться в земле.
Свая опирается на пятку — расширение снизу. Фото с сайта Яркий дом
Чтобы залить пятку, надо сделать спецбур, которым вынимается это углубление большего диаметра. Бур опускается в прямую скважину в сложенном положении вместе с емкостью (кастрюлей). Потом он расправляется и высверливает расширение, а земля попадает в емкость снизу. При подъеме плечи бура складываются, и выбранная земля в кастрюле попадает на поверхность.
Самодельная насадка для создания расширения. Фото с канала virsmu15
Спецбур в сложенном положении опускается в скважину, и на дне конструкция раскрывается. Фото с канала virsmu15
Пятка-расширение заливается бетоном до установки ПВХ-трубы в скважину.
Если нет спешки, то сваи лучше залить осенью, а баню устанавливать уже весной. После зимы будет понятно, на сколько они осядут. А когда бетон «встанет», уже можно будет делать обвязку и начинать строительство.
Основы укладки труб
С конца 1980-х годов популярность и применение трубных свай росли как на дрожжах. Эффективность трубных свай в отношении несущей способности была продемонстрирована в ходе серии обширных испытаний, и их использование в секторе гражданского строительства резко возросло, и поставщики трубных свай начали больше расширять свой бизнес. Вы должны быть знакомы с укладкой труб, если ваша отрасль связана с большими нагрузками. В этом обзоре будут рассмотрены основы забивки свай и способы ее оптимизации для достижения наилучших результатов в гражданском строительстве.
Основы Трубчатые сваи — это прямолинейный и прямолинейный тип свай. Большие ударные молоты используются для вдавливания в землю сборной конструкции из стальных труб. Сваи в основном удерживаются на месте за счет контакта с грунтом. Конструкции свай будут варьироваться в зависимости от состояния грунта и ожидаемой опоры, что позволяет адаптировать свайные системы в соответствии с любыми уникальными требованиями.
Они могут выдерживать исключительно тяжелые нагрузки, потому что состоят из стали, а правильно подобранная сталь может сделать их почти невосприимчивыми к условиям окружающей среды. Клиенты также могут выбирать из множества вариантов наиболее эффективных материалов для трубных отвалов.
В то время как забивка труб используется в различных системах свай, различные структурные потребности и условия грунта позволяют использовать различные типы трубных свай. Вот краткое изложение некоторых из наиболее распространенных:
- Открытые незаглушенные — эти трубы полностью отключены. После установки уровень земли внутри и снаружи трубы должен быть одинаковым. Они в основном используют трение, чтобы передать свою ношу на почву.
- Заглушка с открытым концом — Эти трубы имеют заглушку на дне. В результате грязь внутри трубы точно меньше, чем грязь снаружи.
Нижняя пластина представляет собой один из двух типов забивных свай.
В этом случае в конце происходит сварка стального листа. Цель пластины — уменьшить проскальзывание, создавая сжатие и увеличивая трение. Они используются в каменистой местности, где камень и свая разделены тонким слоем грязи.
Другая популярная заглушка представляет собой стальную трубу с каменным башмаком. Скальные башмаки аналогичны стальным пластинам в том, что они используются, когда свая вступает в непосредственный контакт с поверхностью породы. Обувь должна выдерживать всю нагрузку и предотвращать скольжение по каменистой поверхности.
Куча труб Франки – Куча труб Фрэнки рассчитана на долгое время. Они имеют влажное бетонное заполнение и могут выдерживать значительно большую движущую силу, чем их конкуренты.
Сваи, которые не сделаны из труб Помогает лучше понять различные способы укладки труб. Большинство свай изготавливается из бетона или стали, иногда используется древесина. Поскольку бетонные сваи, как правило, сплошные, вдавливание их в землю может привести к значительным вибрациям и смещениям.
В других случаях землю выкапывают, чтобы освободить место для заливки цемента. Основное различие между стальными трубами и бетонными трубами заключается в несущем основании.
Последовательность Н-образных балок часто используется для изготовления стальных нетрубчатых свай. Поскольку эти структуры могут использоваться во многих одинаковых ситуациях, разница в стоимости является наиболее существенной разницей между ними. Трубчатые сваи более популярны в опорах колонн, но Н-образные рамы чаще используются в цельнометаллических конструкциях, таких как нефтяные платформы.
Глубокий фундамент необходим, чтобы нести большие нагрузки. Сваи из стальных труб являются наиболее гибким решением для создания правильной несущей конструкции. Затраты могут быть снижены, поскольку они могут быть приспособлены к точным стандартам нагрузки. Трубчатые сваи экономят деньги, поскольку устраняют необходимость в дополнительной опоре конструкции, их легче создавать, их можно осмотреть и проверить на безопасность перед установкой.
Их также проще всего добавить после сборки, и у них одни из самых низких цен на замену, потому что они не трескаются в процессе вождения.
Когда позволяют условия, трубчатые сваи стали одним из лучших вариантов поддержки тяжелых грузов, доступных в отрасли. Наши клиенты, поставщики трубных свай, могут получить системы поддержки, тщательно оптимизированные с точки зрения затрат и безопасности, при надлежащем экспертном надзоре. Мы в компании International Pipe Suppliers пользуемся услугами дизайнеров, лучших материалов и сваебойных машин, а также работаем напрямую с клиентами на каждом этапе пути, чтобы гарантировать, что их укладка труб даст наилучшие возможные результаты.
Применение труб и свай, условия и процедуры — Структурный фундамент Поддержка
Компания Southland Pipe & Supply Company расположена в Бессемере, штат Алабама, недалеко от шоссе I-459. |
Трубчатые сваи обычно используются в глубоких
фундаменты для передачи нагрузки конструкции на горные породы или на
более сильные почвенные условия глубоко под землей. Саутленд Пайп и
Поставка имеет возможность резать и сращивать различные диаметры и стены
толщины свай из труб из углеродистой стали до
учитывают особые требования к нагрузке этих конструкций. Мы
также есть возможность изготовления свай длиной до + или — 93
ножки и при необходимости прикрепить пластины, башмаки или конические наконечники.
Мы предлагаем торцы, обрезанные механическим и газовым способом, как «Скос x Квадрат» или «Скос x
Скос». Наши сварщики сертифицированы AWS D1.1 для работы с большинством
Требования к морской свае, свае моста или строительной свае.
Скос ворса
стандарты включают «сокращение до 30
со скошенными углами» и заполнены сварным швом. Сваи ERW ASTM A252 доступны в классе 2.
и класс 3, как «голая труба» или опционально с покрытием непосредственно из
наш завод.
Вы можете чувствовать себя уверенно, зная, что
Поставка строительных свай, которую вы получаете от нас, очень
опытные мастера по изготовлению и обработке труб и свай для
Ваши требования к установке. Наша поставка «новые и неиспользованные»
прямо с мельниц. Благодаря нашему опыту, наше центральное расположение в
Юго-восток и наша покупательная способность, наши цены очень
конкурентоспособный. Мы не только поставляем
компании на юго-востоке и по всей стране, мы отправляем на международном уровне, и в большинстве случаев мы
доставить прямо к месту работы.
