Трещина в плите перекрытия что делать: Возникновение трещин в плите перекрытия

Содержание

Возникновение трещин в плите перекрытия

При возведении многоэтажных и частных загородных домов из кирпича или бетона главным элементом строительства является плита перекрытия.
Схема перекрытия из железобетонных плит.

Перекрытие представляет собой железобетонную плиту, которая является потолком, полом и связующим звеном. Однако у бетона есть существенный недостаток – возможность растрескивания, поэтому нередко образуется трещина в плите перекрытия, которая приводит к понижению прочности конструкции.

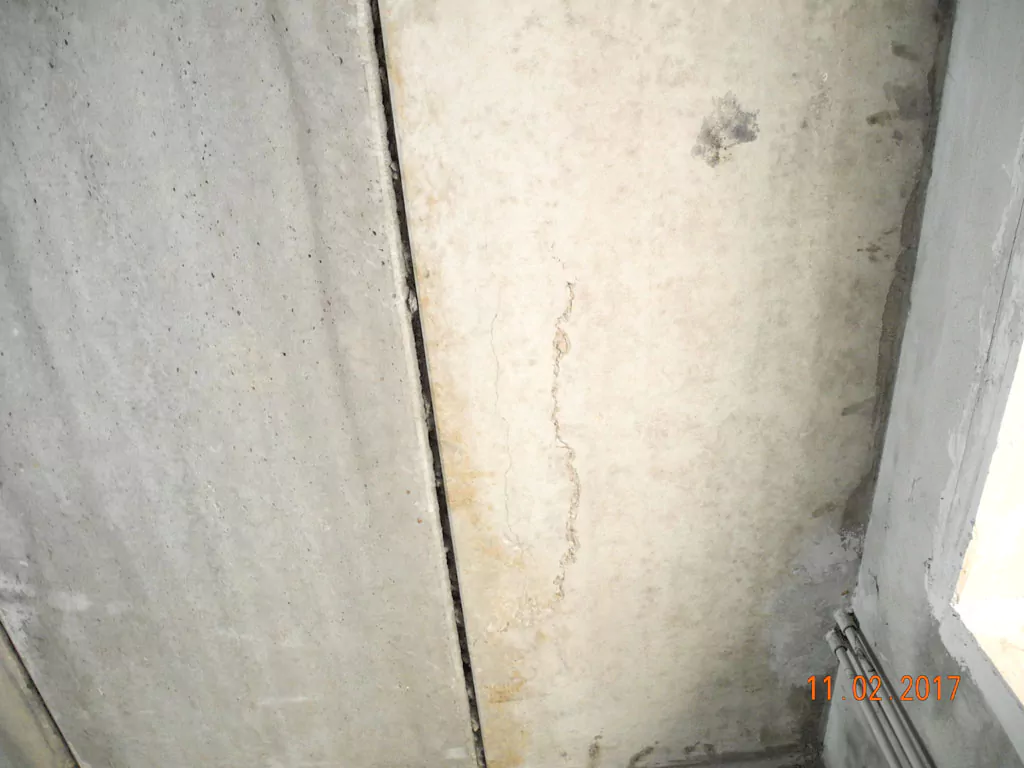

Наиболее распространенные виды трещин на плите перекрытия – это усадочные, которые появляются со временем из за нагрузки на плиту, когда затвердевает бетон. Деформационные часто проявляются во время кинетических и статических нагрузок, могут возникнуть как на первых этапах строительства, так и по завершении его.

Трещины в плитах перекрытия – это довольно распространенная проблема, но мало кто знает, что делать в такой ситуации. Конечно, увидев на потолке трещину, многие просто побоятся находиться в данном помещении. Но бояться здесь нечего, потолок на вас не рухнет. Лучше разобраться в том, какие существуют способы для укрепления треснувшей плиты.

Дефект в стене из штукатурки

Трещина в стене из штукатурки возникает из-за неправильных пропорций раствора, плохом уходе после оштукатуривания.

Наиболее часто трещины возникают на стенах из штукатурки, причем как снаружи дома, так и внутри здания. А применение цементно-песчаной штукатурки обеспечит появление на 100%. В основном их становится видно после грунтовки штукатурки. Трещины, возникающие в перекрытии, не большие, но располагаются по всей площади стены.

Основной причиной их появления является нарушение пропорций смешивания входящих в раствор компонентов, неправильного нанесения и выдерживания, при неправильном уходе после оштукатуривания. Многие допускают серьезную ошибку, нанося штукатурку толстым слоем, не дождавшись, пока высохнет предыдущий слой.

Трещины на штукатурке могут появиться и после шпаклевки, оклейки обоями или покраски. Чтобы этого не произошло, стену перед окончательной шпаклевкой нужно армировать. Для этих целей подойдут следующие материалы: стеклообои (сетка из стекловолокна) или малярный холст. Стеклообои являются самым дорогим вариантом, поэтому от него пока откажемся. Можно только сказать, что по принципу наклеивания стеклообои схожи со стеклохолстом.

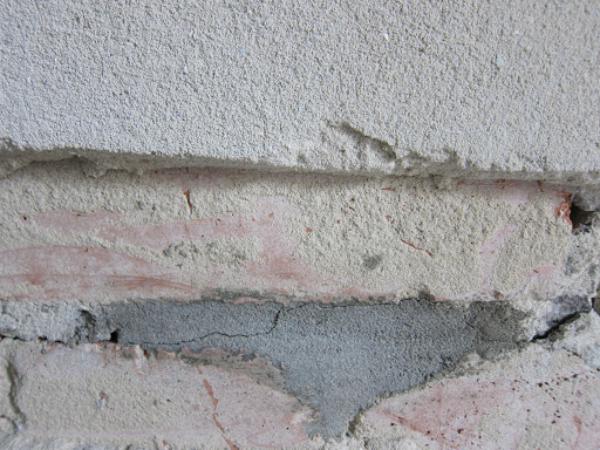

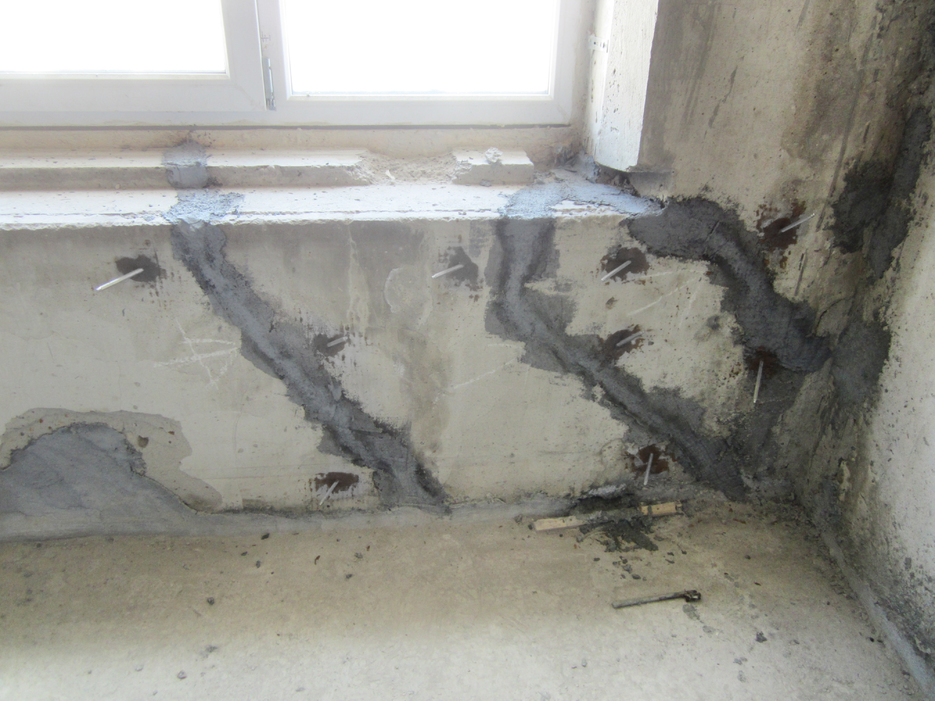

В кирпичной стене

Трещина в кирпичной стене возникает из-за усадки дома, неправильной кладки.

Причины образования в кирпичной стене – усадка дома, нарушение технологии кладки, несоблюденные пропорции раствора, отсутствие армирования в стене.

Первым делом трещину нужно хорошо расчистить, для этого ее нужно углубить и расширить в стороны под углом 45 градусов, загрунтовать.

Есть несколько способов заделки в плите перекрытия из кирпича: с помощью герметика для швов или тем же раствором, на который укладывалась стена.

Лучше подходит для этих целей герметик, так как после высыхания он не теряет эластичности, что позволяет ему расширяться или сужаться, не образуя трещин перекрытия. Обычный раствор такого не позволит. При помощи строительного пистолета герметик нужно заложить в шов плиты перекрытия, излишки убрать резиновым либо металлическим шпателем.

Но стоит помнить, что для этих целей не подойдет герметик на силиконовой основе, так как он жирный и к нему не пристанет ни краска, ни штукатурка.

Если вы решили замазать трещину в плите перекрытия кирпичной стены цементным раствором, то щель для начала нужно увлажнить водой, только после этого замазать раствором.

Деформация в гипсокартоне

Трещина в стене из гипсокартона возникает из-за неправильного возведения каркаса, сырости в помещениях и температурных перепад.

Трещина может возникнуть в перекрытии из гипсокартона по следующим причинам: неправильный монтаж металлического каркаса, прикручивание гипсокартонных листов, сырость в помещении, резкий температурный перепад.

Влага является злейшим врагом гипсокартона, при контакте с водой он сильно деформируется и уже не подлежит восстановлению, только замене.
Заделать трещину в плите из гипсокартона можно следующим способом: поверх трещины клеится стеклохолст, шпаклюется, шлифуется, далее либо наклеиваются обои, либо поверхность красится.

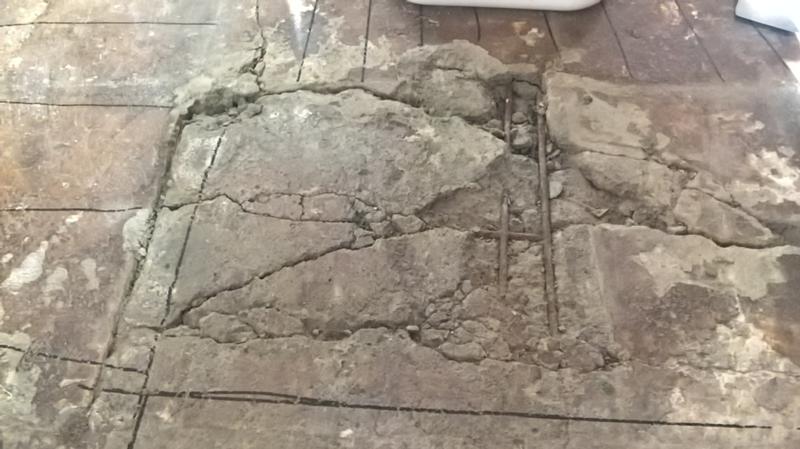

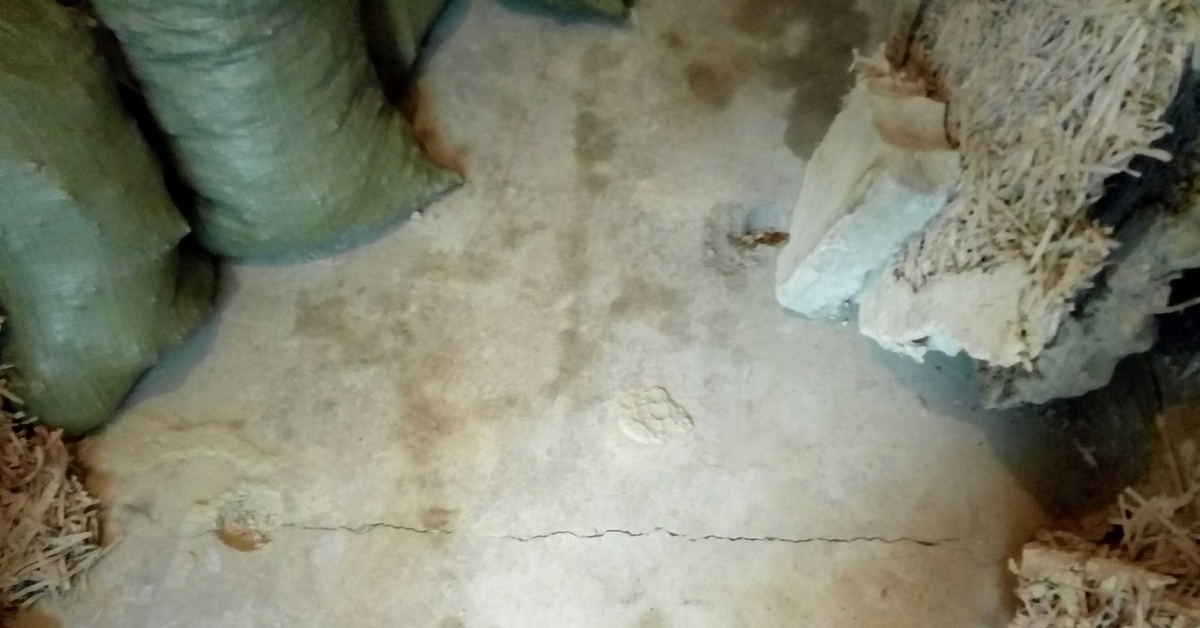

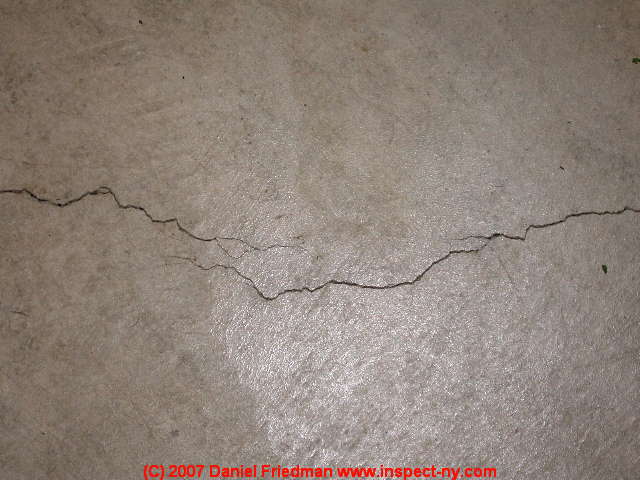

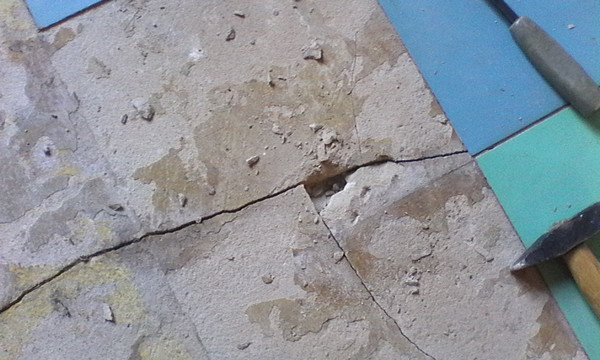

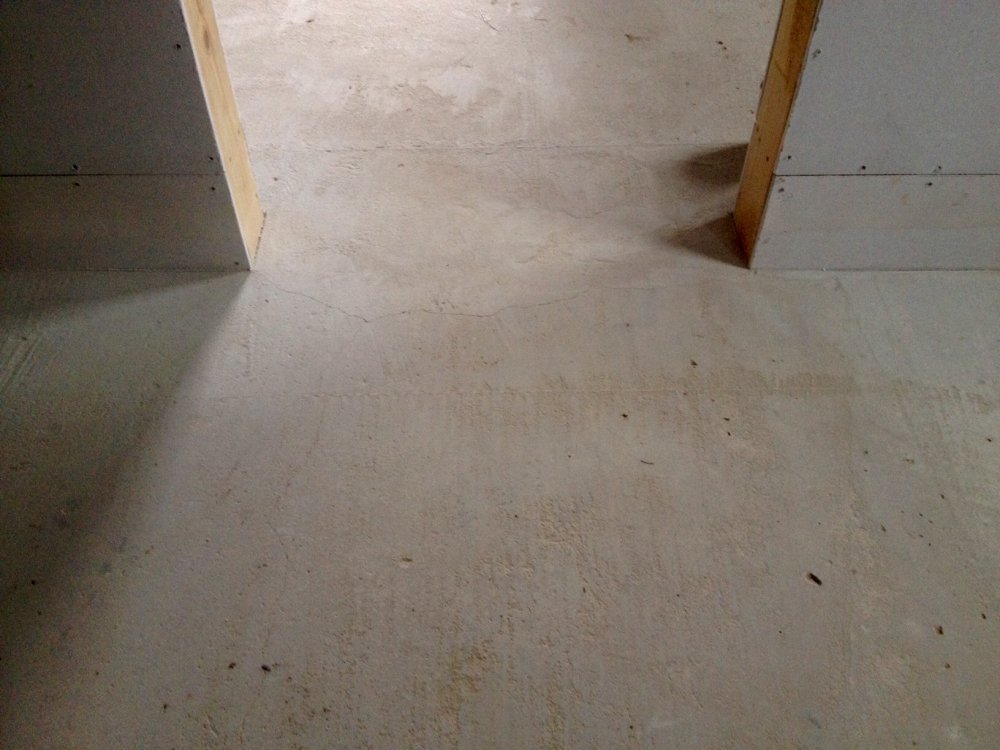

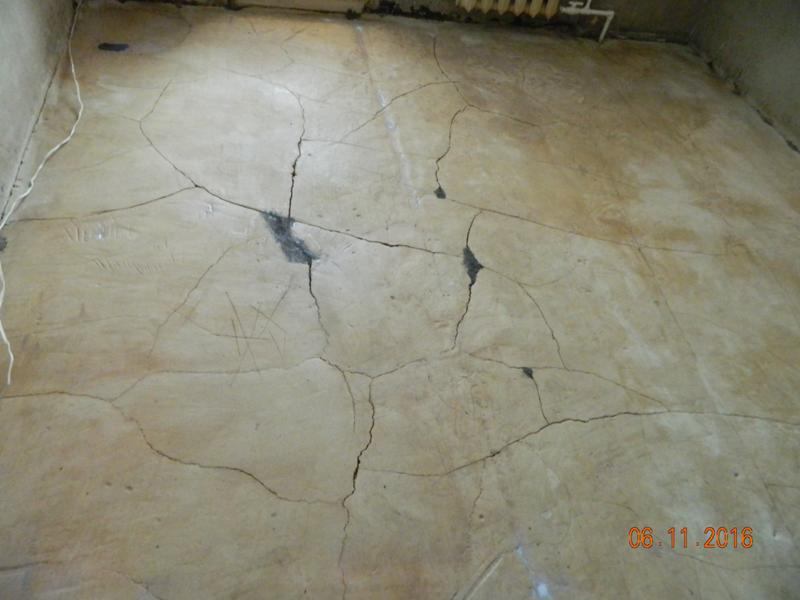

В полу

Трещину, образовавшуюся в полу, необходимо устранять сразу, таким образом вы предотвратите дальнейшее разрушение перекрытия.

Необходимые инструменты:

Стамеска – один из инструментов, необходимых ля заделывания трещины в полу.

стамеска;
зубило;
щетка;
клей ПВА;
цемент;
кельма;
гладилка металлическая;
шпатель со шпаклевкой;
опилки древесные;
обойный клей;
защитные очки и перчатки.

Итак, приступим.

Перед тем, как замазывать трещину, необходимо убедиться, что пол сухой.

Перед началом работ нужно удостовериться, что поверхность плиты перекрытия пола сухая и чистая.
Место нужно хорошо зачистить. Щеткой смести пыль и убрать образовавшийся мусор.
Одеваем очки и перчатки. Стамеской выравниваем острые и грубые края.
С помощью молотка и зубила нужно расшить трещину, придав ей форму конуса. Углубление такой формы очень хорошо будет удерживать раствор.
Берем малярную кисть и с ее помощью клеем ПВА грунтуем трещину в плите перекрытия. Клей ПВА способствует лучшему сцеплению поверхности с раствором.
Готовим раствор, смешиваем 3 части песка с 1 частью цемента, добавляем клей ПВА. По консистенции раствор должен получиться густым.
Раствор накладываем кельмой, вдавливая его в трещину перекрытия. Удаляем излишки, выравниваем и даем раствору хорошо схватиться. Бывает, что после высыхания возникают мелкие трещинки, в этом случае их нужно еще раз пропитать грунтовкой.
Если трещина в плите перекрытия пола большая и глубокая заделывать ее придется несколькими слоями раствора, для его разравнивания удобнее использовать деревянную рейку.
При ремонте крупных трещин, в полу нужно сделать поперечные канавки. В эти канавки кладется раствор и вставляются металлические стержни. Не нужно дожидаться затвердевания, залейте раствор еще раз.
Выравниваем поверхность с помощью металлической гладилки. Если будет необходимо, добавьте немного раствора.
Чтобы устранить трещину в деревянном полу, нужно заполнить ее шпаклевкой, предназначенной именно для дерева. Когда шпаклевка высохнет, зачищаем ее очень мелкой наждачной бумагой.
Если трещина крупная, следует приготовить смесь из опилок с добавлением обойного клея. Для этого опилки заливаются кипятком. Когда смесь остынет, нужно добавить обойный клей.
Получившейся смесью заполняется трещина. Нужно дать смеси высохнуть и аккуратно отшлифовать поверхность. Поверхность готова.

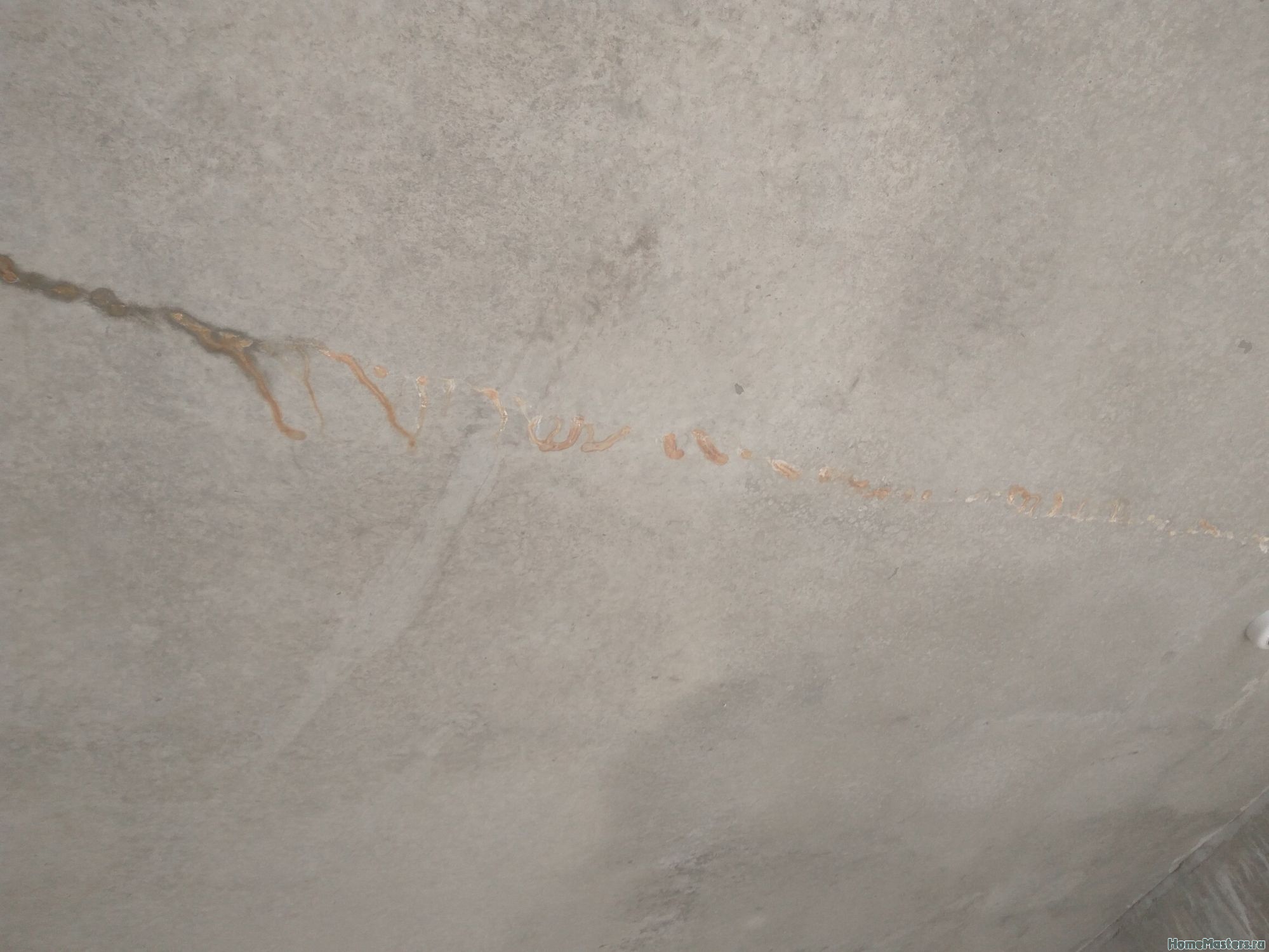

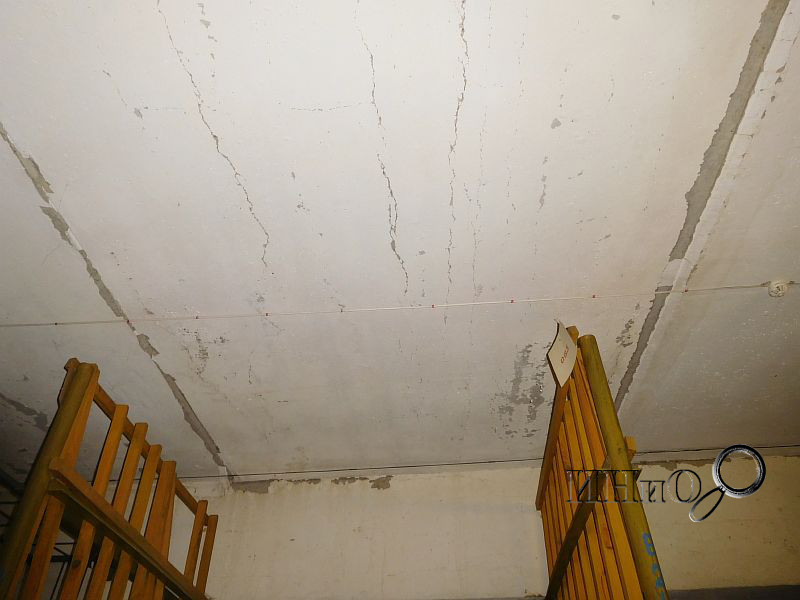

Трещины, возникшие на потолке, также нуждаются в срочном ремонте. Чаще всего они появляются между бетонными плитами, это проблема старых домов. Самый действенный способ от них избавиться – установить навесной натяжной потолок. Но бывает, что нет материальной возможности или не позволяют низкие потолки. В таком случае будем ремонтировать что есть.

Дефект в потолочном перекрытии

Инструменты:

Трещина в потолочном перекрытии замазывается шпателем.

клей ПВА;
валик;
щетка;
шпатель.

Для начала нужно как следует очистить деформационные межплиточные швы от цементного раствора. Хорошо промыть все слои побелки, нам должна предстать чистая железобетонная плита.

Щель нужно расширить шпателем, должно получиться V-образное углубление. Трещина перекрытия очищается от пыли. После чего на потолок следует нанести специальную грунтовку, для удобства можно использовать валик или щетку. Грунтовать поверхность нужно очень тщательно, не забывая о швах и трещинах. Дать грунтовке высохнуть.

Готовим цементный раствор (или известковый), добавляем к нему ПВА клей. Клей поможет стать раствору более крепким и пластичным. Пропорция – 1:10.
Приготовленный раствор закладывается в подготовленную трещину и размазывается по всей ее глубине. Для удобства можно применить обычную ложку, зачерпнув ее раствор, резким движением закидываем его в щель. Даем раствору затвердеть и хорошо высохнуть.
Наносим следующий слой раствора, после чего его затираем вровень с поверхностью плиты перекрытия.

Потолочные трещины нужно затирать шпаклевкой.

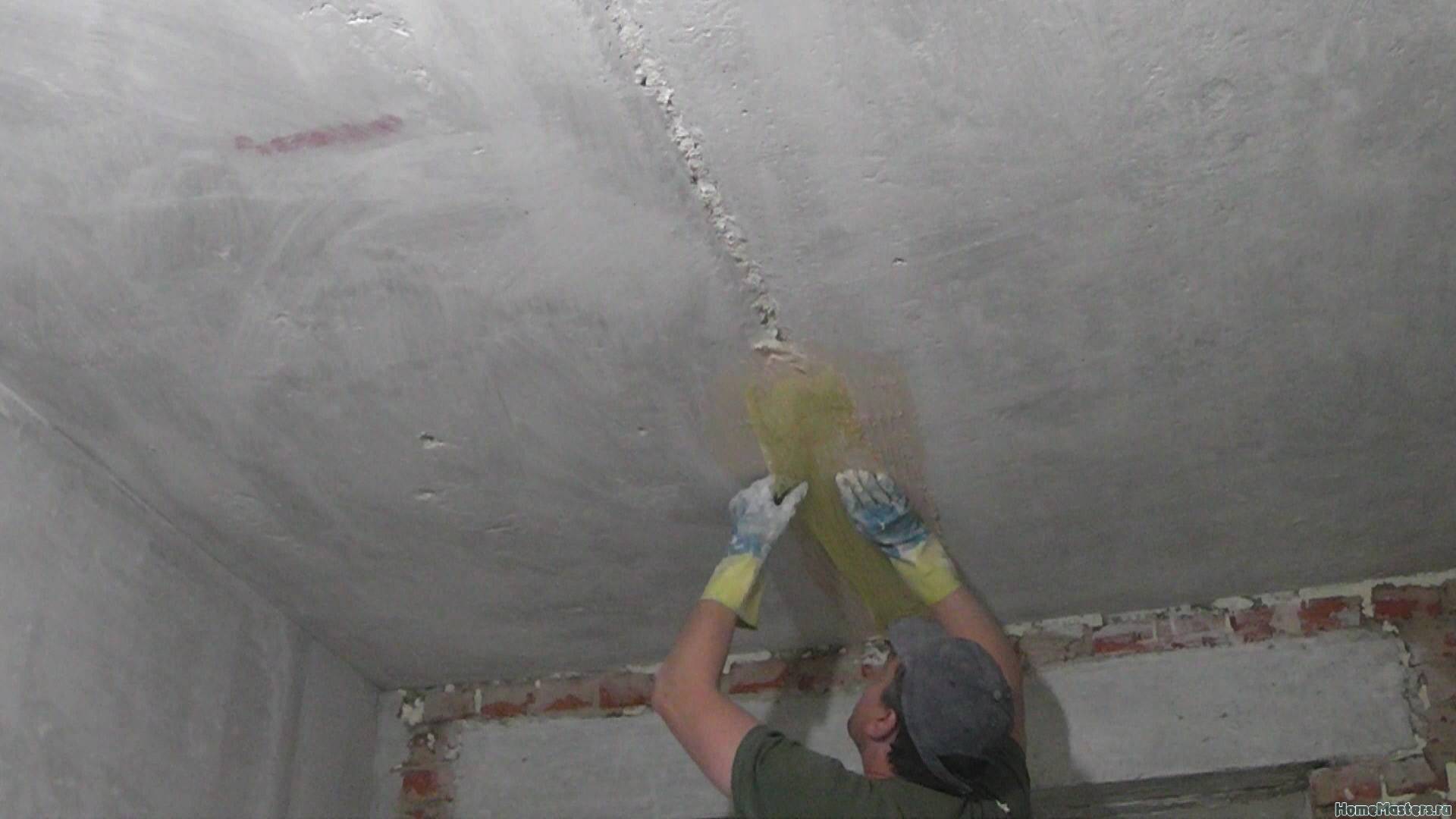

Клеим металлическую сетку (лучше брать широкую), армирующую раствор. Кладем на сетку штукатурку и даем ей высохнуть.
На всю поверхность плиты перекрытия потолка наносим слой шпаклевки и ждем, когда высохнет.
Шлифуем поверхность потолка наждачной бумагой

Для очень больших трещин придется применять специальный бандаж. Нужно взять хлопчатобумажную ткань на 5 см шире трещины. Чтобы впоследствии ткань не села, ее нужно постирать и прогладить. Смачиваем ткань клеем, отжимаем и накладываем на щель, расправляем шпателем и оставляем просохнуть. После этого можно нанести шпаклевку.

Приготовленный с применением клея раствор нужно использовать сразу, иначе он застынет.

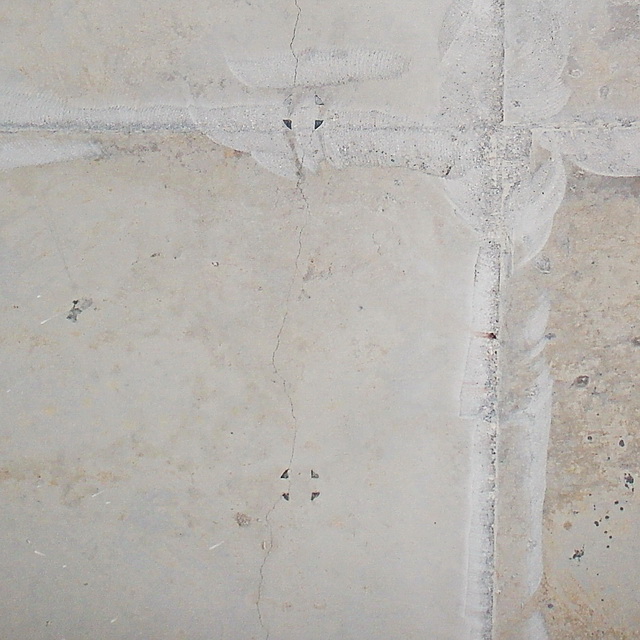

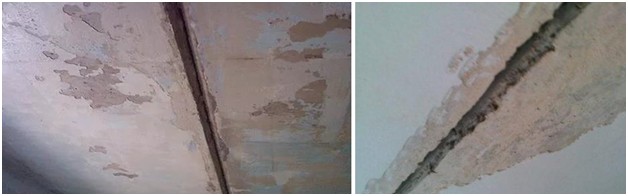

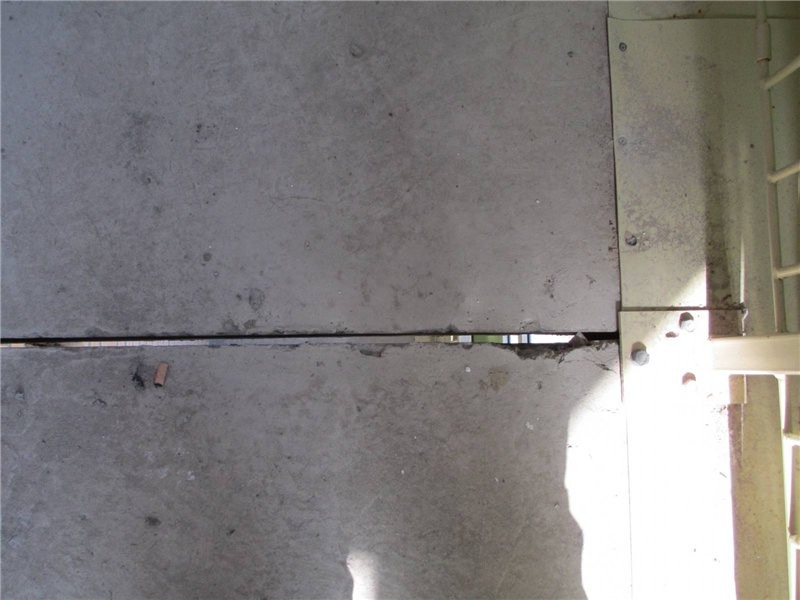

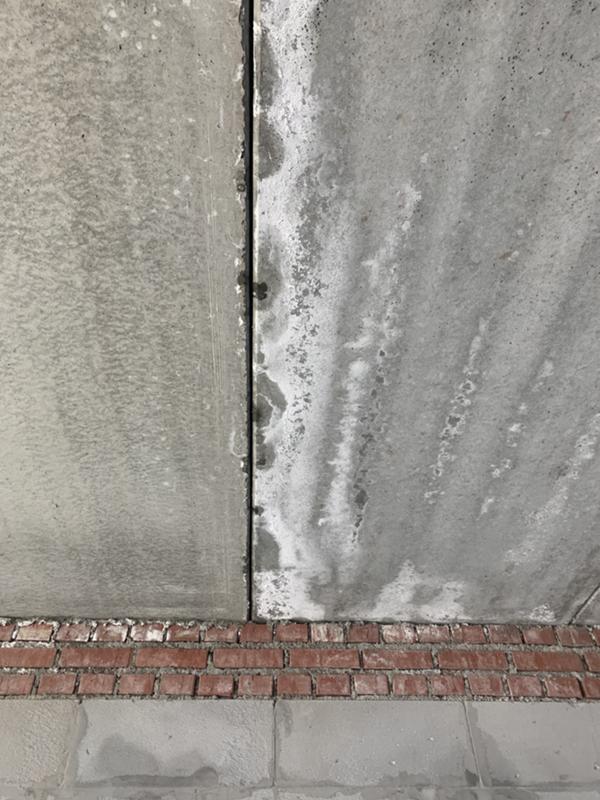

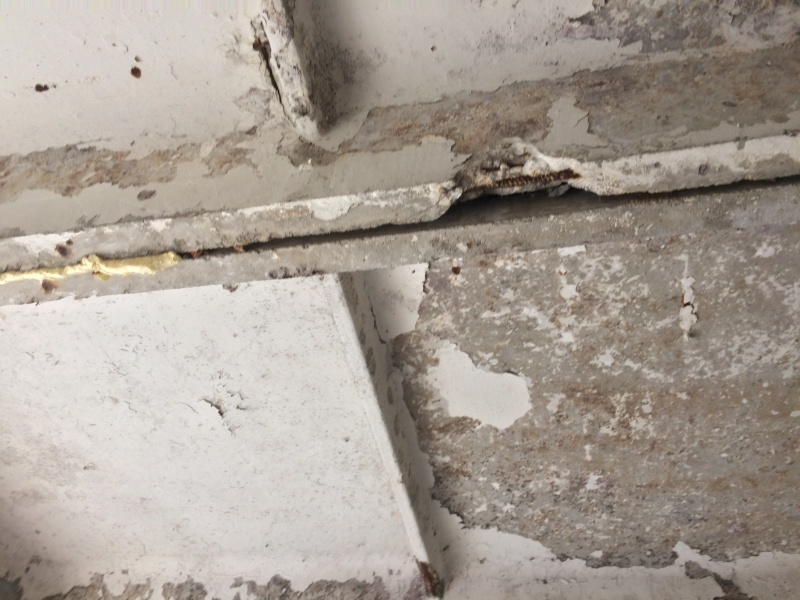

Между плитами перекрытия

Тщательная заделка и герметизация способствует не только сохранению целостности конструкции, но и выполняет роль теплоизоляции железобетонного помещения. Неправильная заделка швов приводит к коррозии металлических элементов, что ослабляет несущие свойства плит.

Схема трещины между плитами перекрытия.

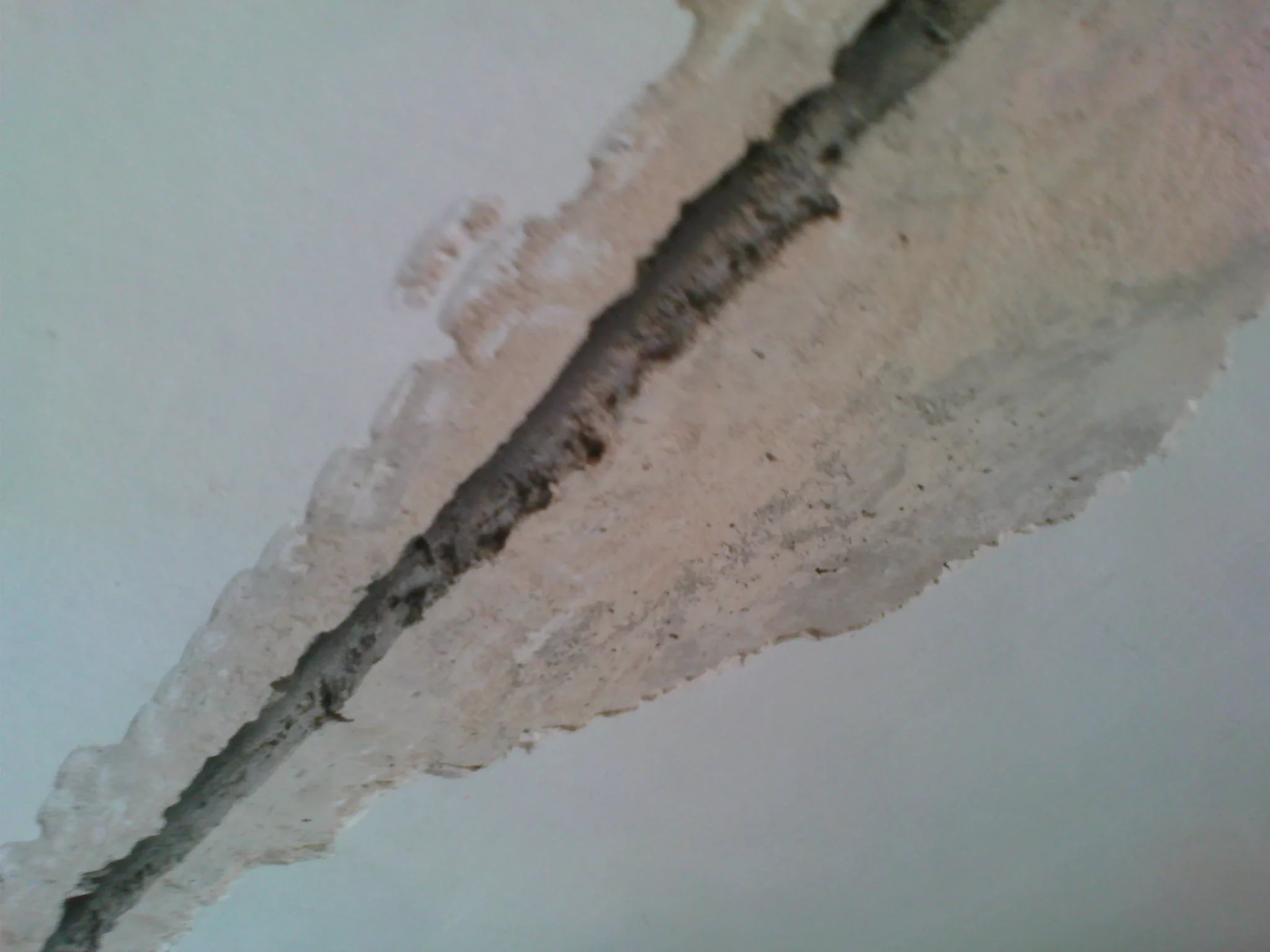

Работы по заделке швов между плитами начинаются с удаления старого утеплителя, очищения трещины с последующей грунтовкой. После чего получившиеся проемы следует уплотнить крупнодисперсной шпатлевкой или штукатуркой, наносить которые нужно 4 мм слоем и далее зашлифовать.

Лучше применять минеральные растворы, они производятся из белого цемента, который обладает высокой прочностью. Данным способом уплотнения можно заделать трещины в плите на всю глубину. Поэтому отпадает необходимость в применении герметика.

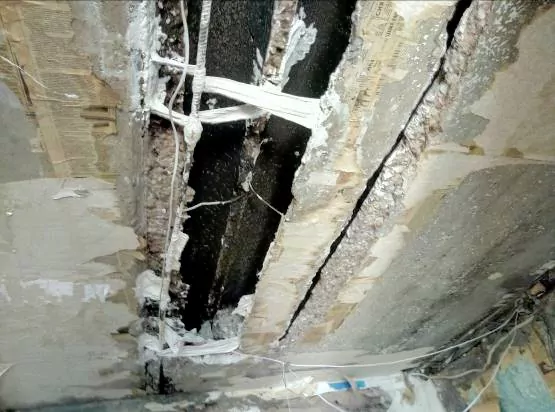

Усиление арматуры

Обнаружив на плите поперечные трещины, желательно заменить данный элемент перекрытия, но есть и другой способ – усилить потрескавшуюся плиту. Для этого нужно подставить под нее какую-либо опору. Иначе возникает опасность обрушения перекрытия.

Продольные и поперечные дают информацию о том, что нужно немедленно начинать действовать, иначе плиту будет не спасти. Данный тип говорит о перенапряжении плиты, усиление возможно при увеличении ее сечения.

Усиление плит перекрытий шпренгельной арматурой.

Начинать нужно с разгрузки плиты, если на ней имеются тяжелые предметы. Проще говоря, лучше убрать все.
Далее над местом расположения пустот в плите сверлится отверстие. Главным моментом здесь является точное определение этих пустот, также при работе с болгаркой нельзя повреждать арматуру плиты.
В сделанное отверстие вставляется новая арматура, проволока для которой должна быть такого же диаметра, как и проволока во всей плите перекрытия.
Из этой проволоки формируем каркас, вставляем его в отверстие и бетонируем. После этого укладку раствора нужно хорошо утрамбовать, это не позволит в дальнейшем образовываться новым пустотам в плите и усилит ее прочность.
Чтобы трещины в дальнейшем не появились в перекрытии, делаем на бетонной поверхности насечки, это усилит сцепление с наращиваемым слоем. Параллельно старым прутьям арматуры наращиваем слой бетона, после чего устанавливаем подвесную опалубку.
Устанавливаем в опалубку усиливающую арматуру для наращиваемого слоя бетона. Перед самой укладкой необходимо смочить поверхность плиты водой. Всю наращиваемую площадь нужно бетонировать сразу.

Перерывы недопустимы, так как бетонируемая поверхность впоследствии должна стать сплошной плитой. Это возможно лишь при одновременном застывании всего объема.

Некоторые рекомендации

Укладывая бетонную смесь, нужно помнить о том, что штрабы с арматурой должны быть полностью залиты бетоном и тщательно утрамбованы. При усилении плиты перекрытия способом наращивания важна степень сцепления со старой плитой.

У данного способа усиления плиты есть важное преимущество – повышение теплоизоляции и звукоизоляции плиты. Между каркасными прутьями укладывается минеральная плита или пенополистирол. Между ними должно остаться широкое пространство для ребер усиления по арматуре. Не забываем, что ребра также бетонируются одновременно.

Перед проведением работ, направленных на усиление плит перекрытия, обязательно подставляйте под плиты подпорки. Это даст максимальную безопасность при проведении данных работ. Подпорки сразу убирать нельзя, нужно подождать около недели. За этот срок плита окончательно затвердеет и исчезнет опасность обрушения ремонтируемой плиты перекрытия.

Как усилить плиты перекрытия?

Возможность возникновения различных дефектов на поверхности перекрытий, говорит о том, что необходимо их заменить, а лучше всего их усилить. Такими дефектами, прежде всего, являются трещины, недостаточное количество бетона для обеспечения защиты арматуры, а также коррозия.

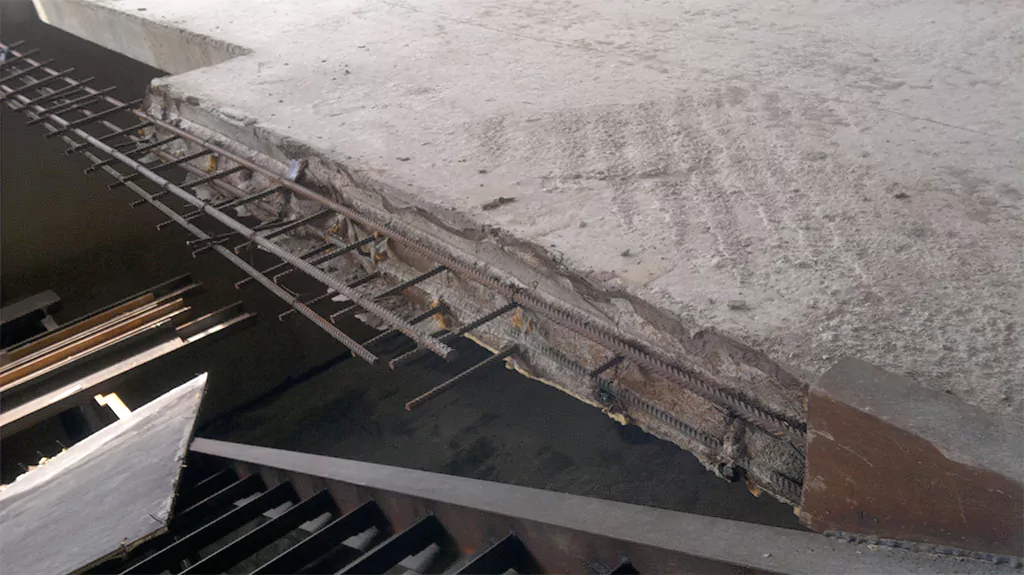

Причины возникновения трещин

Наиболее распространенными и самыми опасными считаются усадочные трещины, они имеют небольшой размер. Зачастую такие трещины появляются из-за затвердевания бетона. Но их стоит отличать от других видов трещин — деформационных, которые появляются в процессе эксплуатации плит. Основной особенностью таких трещин считается их способность удлиняться и увеличиваться. Чаще всего отделка потолка не дает во время их рассмотреть, в итоге, они расширяются до огромных размеров.

Причины возникновения деформационных трещин

Зачастую деформационные трещины появляются в связи с серьезными нарушениями в процессе строительства и отделки. Самой распространенной ошибкой, является: в тех случаях, когда плита слишком длинная, ее просто укорачивают в нужном месте. Многие знают, что этого делать не стоит, так как в большей части плит расположена напряженная продольная арматура. При обрезании такой плиты, ее несущая возможность уменьшается в несколько раз, поэтому такие плиты можно усилить.

Что делать с поперечными трещинами?

Если вы увидели на плите поперечные трещины, тогда такую плиту лучше всего заменить. Но чаще всего на это не хватает времени и средств, поэтому в месте трещины можно установить подпорную стену. Такая плита больше не может выдерживать большие нагрузки, так как уже не работает на растяжение, в связи с чем, возникает возможность обрушения. Поэтому, если у вас нет возможности заменить плиту, то необходимо выставить стену под всеми трещинами, лучше всего, чтобы она была с пилястрами.

Что делать с продольными и диагональными трещинами?

Если вы обнаружили диагональные или продольные трещины на плите, значит, вы еще можете ее спасти. Эти трещины, говорят о перенапряжении плиты перекрытия, это вполне можно устранить. Прежде всего, вам предстоит разгрузить эту конструкцию, возможно, на плите находятся какие-либо тяжелые предметы. Усилить плиту перекрытия можно, используя увеличение сечения.

Усиление плиты перекрытия

Зачастую усиление плиты перекрытия проходит по такой схеме. Над пустотами в плите делают небольшие отверстия. Самое важное, в данном случае, правильно определить размещение пустот, и не повредить внутреннюю арматуру в процессе работы болгаркой или отбойным молотком. После, в отверстия вставляют арматуру, диаметра, схожего с диаметром основной арматуры. Используя проволоку, формируют каркас. После этого отверстия бетонируют, а после — утрамбовывают, этот процесс предотвращает образование различных пустот непосредственно внутри плиты.

Особенности проведения работ

Проводя все работы, главное, не забывать, что плиту стоить установить на специальные подпорки, которые будут гарантировать безопасность, а также защиту от возможного обрушения. Не стоит спешить и сразу же убирать такие подпорки, они должны находиться под плитой на протяжении недели.

Стальная обойма

Есть еще один способ усилить плиты. Для этого плиты необходимо взять в стальную обойму. В таком случае стальной каркас будет обхватывать всю плиту с разных сторон очень плотно. Стальной каркас при этом усилении будет выполнять роль корсета. Но этот способ очень сложно осуществить, ведь вам понадобится доступ к поверхности плиты.

Источник: 7homenews

Можно ли монтировать плиты перекрытия с трещинами или как правильно надо хранить плиты

Покупая плиты, для стройки, мы не всегда монтируем их сразу же, так иногда они хранятся до следующего сезона, а может даже и дольше. Если хранить плиты перекрытия несоответствующим образом, то результатом этого может стать появление трещин. В этой статье мы поговорим о том, как правильно хранить плиты, чтобы подобного не случилось с вашим строительным материалом, а также поговорим о том, можно ли монтировать плиты перекрытия с трещинами, то есть использовать их для строительства.

Как правильно хранить плиты перекрытия

Не надо думать, что если плита перекрытия столь тяжелая и способна при правильном монтаже выдерживать нагрузки по несколько сотен килограмм на квадратный метр, то и к ее хранению не стоит подходить ответственно, ведь ничего с ней не случится. На самом деле плиты перекрытия очень ломкие и почти наверняка треснут, если вы храните их не так, как положено.

Так в качестве неправильного хранения плит стоит привести штабель, когда под нижнюю плиту ничего не подложено, не установлены опоры, а плита соответственно просто лежит на грунте. Как правило, в результате такого хранения, плиты постепенно «врастают» в грунт, при этом нагрузка порой распределяется таким образом, что плита должна обеспечивать жесткость на значительном консольном (подвешенном)участке. Проще говоря, когда плита «садится на брюхо», то есть основная опора будет в середине, то плита заваливается в одну из сторон, при этом консольная, подвешенная часть создает значительный крутящий момент, который и приводит к трещине, поломке плиты.

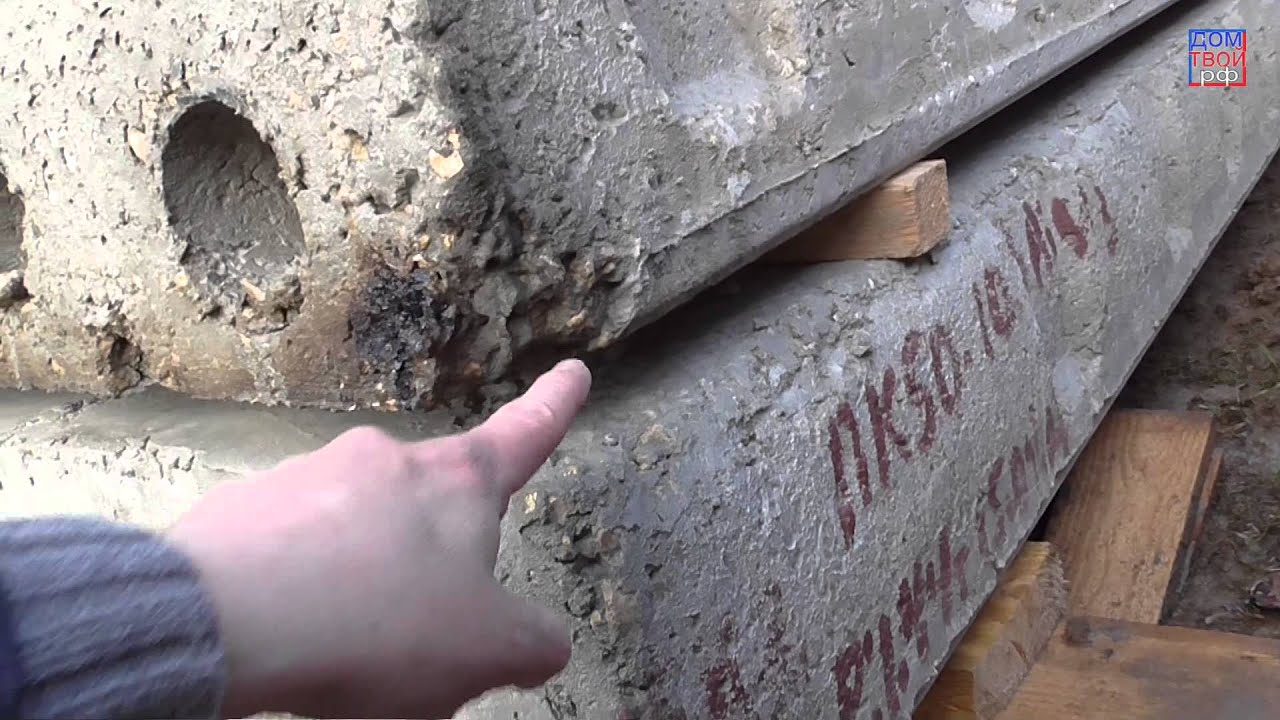

В качестве примера, неправильного хранения плит, можно привести фото ниже. Плиты лежат на грунте.

Все эти плиты треснули, что видно из более детальной фотографии.

Для того, чтобы впоследствии не тратится на то, за что вы уже платили деньги, необходимо первоначально все сделать так, как полагается.

Так, чтобы плита не лопнула при хранении, необходимо выбрать ровную поверхность, лучше всего сухой, твердый грунт, который не подвержен проседанию. Лучше всего, насыпать утрамбованную песочную подушку.
Далее необходимо сделать хорошие опоры. Во-первых, они должны быть достаточно высокие, чтобы в случае проседания, обеспечить зазор между нижней плитой и грунтом. Во-вторых, их хотя бы первоначально необходимо выставить горизонтально относительно друг друга, чтобы нагрузка в плите и на опоры была равномерной. В конце, концов, опоры должны быть расположены примерно в 20-40 см от торцов укладываемой на них плиты и на них должны быть уложены деревянные бруски, например 30*50. Именно такие бруски должны применятся и для последующих рядов плит в штабеле. Бруски должны располагаться один над другим и все над нижней опорой, чтобы правильно передавать нагрузку.

Высота всего штабеля плит перекрытия не должна превышать 8-10 рядов.

Можно ли монтировать плиты перекрытия с трещинами

Итак, если трещин все же не удалось избежать, то рассмотрим варианты и ситуации, когда плиты можно применить и когда их лучше уже использовать для других целей а не для перекрытий.
Так, если трещины на плите не значительные, так скажем плита треснула, но не раскрошилась по трещине, то такую плиту можно использовать практически без отступлений, то есть для тех целей, на которые она и была запланирована.
Если плита будет положена между двух других целых, то стоит качественно заделать руст, то есть заделку между плитами. В итоге, соединив треснувшую и целые плиты вы получите достаточно прочное основание.
Если трещина на плите больше, и составляет 1-2 мм, то здесь придется искать альтернативные решения. Такую плиту лучше всего положить в месте, где есть несущая стена, которая «подхватит» ее посредине. Еще более лучшим вариантом будет использование плиты с краю, когда одна из сторон будет опираться на несущую стену.

О том, как сделать бетонную стяжку, вы можете узнать из статьи «Бетонная стяжка своими руками».
Самым неудачным вариантом трещины будет такой, когда трещина выкрошилась, в этом случае из плиты видна будет арматура. Такую треснувшую плиту перекрытия лучше не использовать по прямому назначению. Из такой плиты, к примеру, можно сделать две короткие плиты, разделив ее по трещине.

Можно ли использовать треснутые плиты для перекрытия?

Принятие решения зависит от направления и ширины раскрытия трещин.

Круглопустотные плиты изготавливаются с предварительно напряженной рабочей арматурой и выдерживают, в зависимости от марки и высоты (толщины)плиты, приличную нагрузку — от 450 до 1250 кгс/м2.

Треснувший снизу защитный слой бетона не всегда означает уменьшение несущей способности плиты перекрытия. В изделии нижняя часть работает на растяжение и эту нагрузку воспринимает рабочая арматура, расположенная как раз в нижней части плиты с защитным слоем бетона (около 3см). Верхняя часть плиты от вертикальной нагрузки сжимается и эту функцию выполняет бетон.

Так что трещины снизу — это еще не смертный приговор.

Трещины, образовавшиеся на гладкой поверхности нижней части плиты, не всегда являются опасными. Если, к примеру, плита треснула вдоль (параллельно продольной оси), то в этом страшного ничего нет. Более того, если плита полностью разломается вдоль на две отдельные части

ее можно смонтировать по частям и перекрытие будет нести проектную нагрузку. Можно считать, с незначительными отклонениями, что вы уложили две отдельные плиты.

Для поперечных и косых трещин существуют ГОСТовские требования.

Если волосяная поперечная или косая трещина раскрылась не более, чем 0.3мм — это допустимо и трещину нужно затереть цементным, известковым или гипсовым раствором.

Если же трещина имеет толщину более 0.3мм, то согласно СНиП 2.03.01-84 нужно произвести контрольные измерения плиты в проектном положении на прогиб без нагрузки и с нагрузкой. Предельно допустимые прогибы, в зависимости от длины плиты, можно найти в СНиП 2.01.07-85.

Если прогиб превышает норму, тогда в нескольких местах трещину расширяют и определяют состояние арматуры. В случае, если арматура не успела покрыться ржавчиной, тогда с незначительным усилением плита монтируется, а швы заполняются раствором.

Усиление плит выполняют швеллерной или двутавровой обоймой.

Подбирается швеллер, с внутренним расстоянием между полками равным толщине плиты с плюсовым допуском, одевается по длине на плиту с обеих сторон, между верхней полкой швеллера и панелью забиваются металлические пластины и в таком усиленном виде плита монтируется. Если монтируются несколько треснувших плит, то применяют двутавр нужной высоты. После монтажа зазор между плитой и верхней полкой зачеканивается бетоном с мелкой фракцией щебня.

В вашем случае, чтобы не вызывать экспертов, можно перед монтажом плит уложить на стены дополнительную балку, чтобы частично передать на нее нагрузку от поврежденных плит, а при отделке обыграть эту балку гипсокартоном или сделать подвесной потолок.

Возникновение трещин в плите перекрытия

Некоторые рекомендации

У данного способа усиления плиты есть важное преимущество – повышение теплоизоляции и звукоизоляции плиты. Между каркасными прутьями укладывается минеральная плита или пенополистирол

Между ними должно остаться широкое пространство для ребер усиления по арматуре. Не забываем, что ребра также бетонируются одновременно.

За этот срок плита окончательно затвердеет и исчезнет опасность обрушения ремонтируемой плиты перекрытия.

Можно ли монтировать плиты перекрытия с трещинами

Итак, если трещин все же не удалось избежать, то рассмотрим варианты и ситуации, когда плиты можно применить и когда их лучше уже использовать для других целей а не для перекрытий. Так, если трещины на плите не значительные, так скажем плита треснула, но не раскрошилась по трещине, то такую плиту можно использовать практически без отступлений, то есть для тех целей, на которые она и была запланирована. Если плита будет положена между двух других целых, то стоит качественно заделать руст, то есть заделку между плитами. В итоге, соединив треснувшую и целые плиты вы получите достаточно прочное основание. Если трещина на плите больше, и составляет 1-2 мм, то здесь придется искать альтернативные решения. Такую плиту лучше всего положить в месте, где есть несущая стена, которая «подхватит» ее посредине. Еще более лучшим вариантом будет использование плиты с краю, когда одна из сторон будет опираться на несущую стену.

Если у вас при монтаже межэтажного перекрытия использовались плиты с трещинами, то в качестве подстраховки на этом перекрытии можно выполнить бетонную армированную стяжку. Стяжка равномерно распределит нагрузку между всеми плитами, тем самым улучшив качество перекрытия из плит. О том, как сделать бетонную стяжку, вы можете узнать из статьи «Бетонная стяжка своими руками». Самым неудачным вариантом трещины будет такой, когда трещина выкрошилась, в этом случае из плиты видна будет арматура. Такую треснувшую плиту перекрытия лучше не использовать по прямому назначению. Из такой плиты, к примеру, можно сделать две короткие плиты, разделив ее по трещине.

Основные причины, вызывающие дефекты

Схема закладки пакли в руст.

Наступает момент, когда круглопустотные системы перекрытия подходят к лимиту, определяющему несущую способность, и вот тогда появляются различные дефекты, доставляющие массу неудобств.

Самыми опасными из такого рода дефектов перекрытий являются, несомненно, трещины, возникшие поперек плиты. Однако встречается это довольно редко.
Более частыми дефектами можно назвать трещины, появляющиеся в результате усадки.

Их размер обычно не очень большой. Возникновение таких трещин — результат усадки бетонной смеси в процессе застывания. Еще один вид трещин — деформационный. Это результат эксплуатации.

Встречается такой дефект довольно часто. Такие трещины могут по истечении времени менять свой размер в сторону увеличения, как в длину, так и в ширину.

Если на вашем потолке присутствует отделка, не позволяющая оценить состояние перекрытия, то может произойти так, что вы вовремя не заметите образовавшейся трещины, и она может достичь достаточно больших размеров. В некоторых случаях это может вызвать даже обрушение.

Что же вызывает появление таких трещин?

Схема отделки руста.

Специалисты считают, что причиной появления такого рода повреждений может быть нарушение технологии при выполнении . Бывает так, что при наличии слишком длинной конструкции застройщики обрубают ее часть. Хотя по технологическим правилам, делать это нельзя ни в коем случае.

Хотите знать почему?

Потому что внутри такого устройства размещается арматура жесткости продольного характера. А осуществляя обрезку, строители снижают несущую способность подобного устройства в несколько раз. Вот как раз в таких случаях и возникают подобные дефекты.

Еще к ряду причин, вызывающих трещины, можно отнести силовое воздействие на конструкцию, воздействие температурных режимов и усадочных напряжений в железобетонной системе.

Дефект в потолочном перекрытии

Инструменты:

Трещина в потолочном перекрытии замазывается шпателем.

клей ПВА;
валик;
щетка;
шпатель.

Потолочные трещины нужно затирать шпаклевкой.

Приготовленный с применением клея раствор нужно использовать сразу, иначе он застынет.

Ремонтируем перекрытие в частном доме

Несмотря на то, что перекрытия — конструкции внутренние и пагубному воздействию окружающей среды не подвержены, они довольно часто требуют реконструкции. Причин, приводящих к их разрушению, много — от физического «старения» несущих конструкций до изменения нагрузки на пол. Однако опыт современных строителей позволяет эффективно решать все эти проблемы с минимальными затратами времени и денежных средств.

Существует множество способов ремонта перекрытий. Но прежде чем рассмотреть их подробнее, необходимо разобраться с видами самих перекрытий. Понятие «перекрытие» включает в себя два вида элементов — несущие конструкции (балки, фермы) и покрытие (плиты, доски). Несущие конструкции, получающие на себя нагрузку от покрытия и предметов, на нем находящихся, могут выполняться из различных материалов. Наиболее распространенные варианты — деревянные, металлические и железобетонные.

Ремонт перекрытия

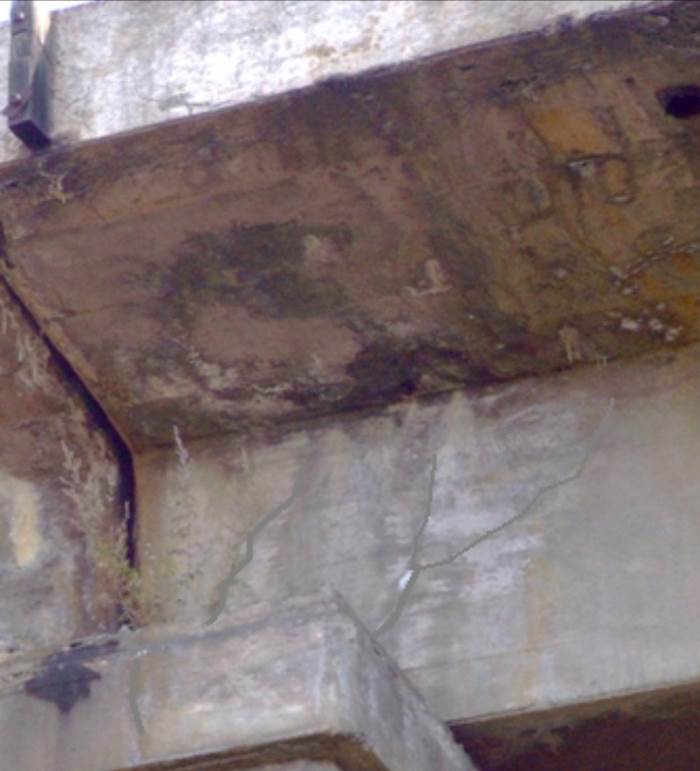

Щели в балках

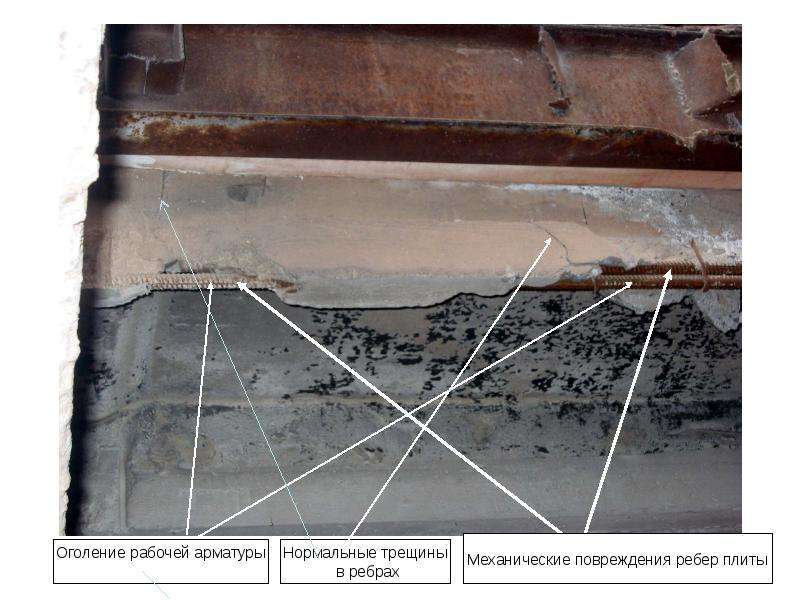

Характерные трещины в балке: 1 — нормальные трещины в зоне максимального изгибающего момента; 2 — наклонные трещины в зоне максимальной поперечной силы; 3 — трещины и раздробление бетона, в сжатой зоне элемента.

Трещинам, возникшим в местах укладки балок, уделяют особое внимание. Упрощенное соединение стропильной конструкции грозит возможным защемлением опор, что в совокупности с давлением плит приводит к образованию отверстий

Явление редкое, но восстановлению не подлежит.

Строительная конструкция под воздействием вертикальных или горизонтальных трещин в балках разрушается. Выделяют несколько причин такой проблемы. Первая – усадочное напряжение, вызванное недостаточно сильным защитным слоем. Плохое качество материала, нарушение температурного режима при термообработке – причины проблем с балкой.

Усадочная щель небольшая, но через нее проходит воздух, газы, вызывающие коррозию металла. Ржавчина – большая проблема усадочных дефектов, она распирает бетон, расширяя отверстия. Вторая причина – коррозия, вызвана не под влиянием пара. Возникает под воздействием химических соединений, входящих в состав бетона. Степень опасности зависит от степени развития коррозии. Третья причина – раскол балки. Особенно опасно нахождение раскола на конце конструкции, снижается опорная функция элементов.

Повреждения балок — прямая угроза прочности конструкции.

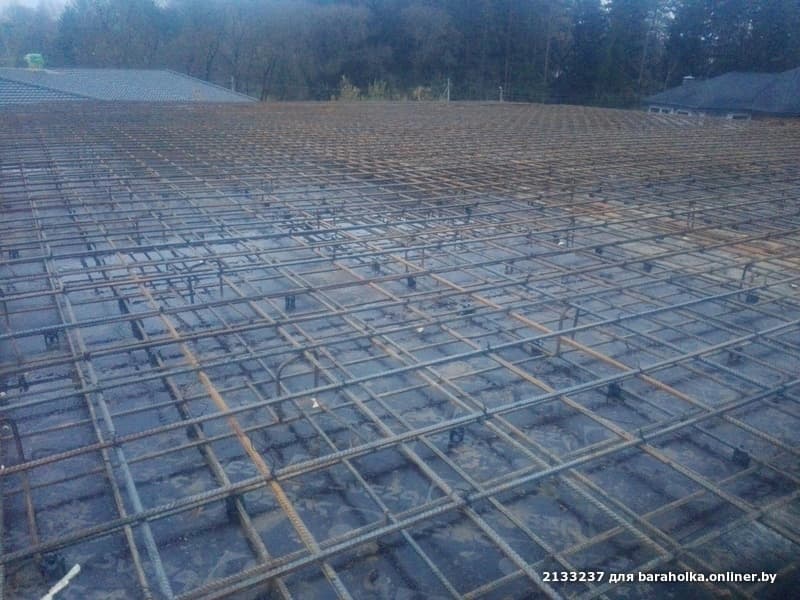

Армирование

Армирование плиты перекрытия.

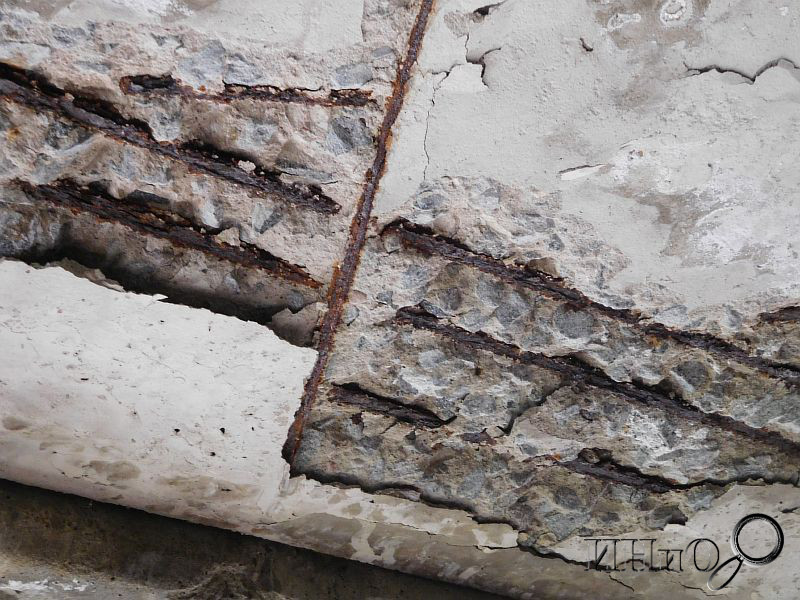

В тех случаях, когда повреждение арматуры внутри достигло критической точки и плита уже значительно прогнулась, необходимо прибегнуть к более радикальному ремонту, так как в большинстве своем прогиб происходит из-за ослабления ее прочности. Армирование позволяет без использования тяжелой техники достичь значительного усиления прочности и устойчивости к воздействию внешней среды. Кроме того, армирование — это зачастую единственный выход, когда заменить поврежденную плиту чисто технически невозможно. Для того чтобы полностью или частично снять напряжение и обеспечить устойчивость всех конструкции в будущем, при образовании трещин и разломов в плитах перекрытия настоятельно рекомендуется делать сэндвич-армирование, которое представляет собой наложение слоя арматуры и с верхней, и с нижней стенки плиты.

В зависимости от расчетной нагрузки перекрытия может быть использована арматура с сечением от 8 до 15 мм. Кроме того, нужно учесть, что если толщина перекрытия не превышает 150 мм, вполне можно обойтись армированием в один слой, если же плита превышает данный показатель, настоятельно рекомендуется проводить армирование в два слоя. Сам процесс армирования достаточно трудоемок и самостоятельно его провести практически невозможно. Перед проведением процедуры армирования перво-наперво проводится местный ремонт всех трещин и повреждения. Далее на подготовленной поверхности формируют сетку из арматуры одного сечения так, чтобы размер ячеек не превышал 15 х 15 мм.

Арматура в данном случае может быть соединена проволокой или же сварена, причем второй способ является более предпочтительным. После формирования первичного слоя арматурной сетки вся поверхность, покрытой ею, заливается цементным раствором. При необходимости процедуру армирования необходимо повторить. Как правило, наиболее трудоемким является армирование нижней части поверхности ввиду трудности доступа, но в большинстве случаев это единственный вариант сохранения плиты и увеличения ее прочности.

Ремонт трещин в плитах потолочного перекрытия

Трещины и щели в плите устраняются с помощью шпатлевки, состоящей из гипса и мела.

Трещины и щели в плите устраняются с помощью шпатлевки, состоящей из гипса и мела. Перед проведением шпаклевочных работ, участок расчищается ножом или шпателем и увлажняется. Шпаклевка наносится с помощью широкого шпателя. После высыхания проводится выравнивание поверхности наждачной бумагой или же пемзой.

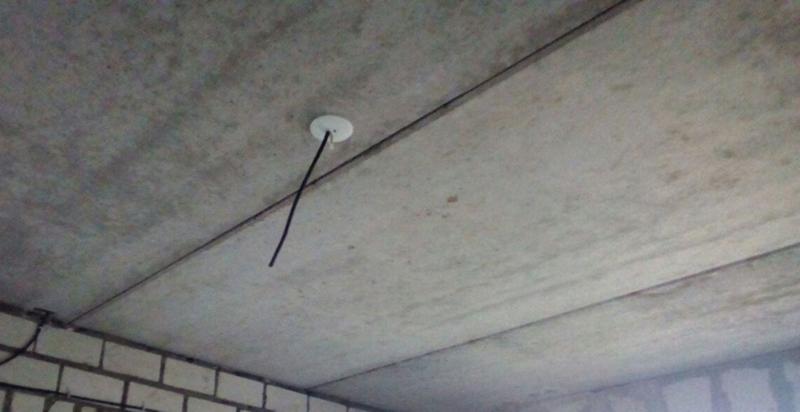

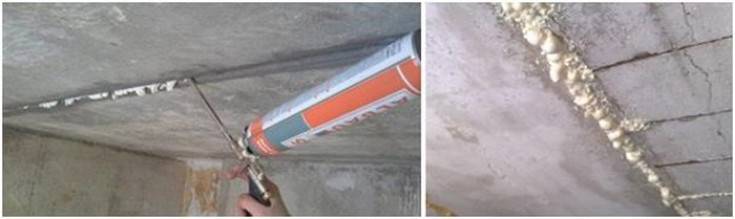

В период эксплуатации в швах между плитами перекрытия порой образуются трещины. В таких случаях по шву наносится слой краски и по всей поверхности шва укладывается бинт. После высыхания красящего состава сверху укладывается шпаклевка. В дальнейшем слой шпатлевки зачищается и потолок полностью окрашивается.

Деревянные конструкции давно уже заменили железобетонными плитами перекрытия. В настоящее время в строительстве в основном применяются пустотные конструкции.

и их конструкции:

В многопустотных плитах перекрытия делаются специальные продольные пустоты внутри. Благодаря этому происходит уменьшение общего веса, улучшение показателя шумопоглощения и появление дополнительных внутренних ребер жесткости.

По способам производства перекрытия подразделяются на монолитные и сборные железобетонные изделия.
Изготовление монолитных систем производится на стройплощадке.
Сборные железобетонные детали изготавливаются на заводах железобетонных изделий и доставляются на площадку, где они и монтируются. В свою очередь железобетонные системы подразделяются:
Многопустотные (ПК).
Облегченные (ПНО).
Плиты перекрытия (ППС).

В многопустотных конструкциях перекрытия делаются специальные продольные пустоты внутри. Благодаря этому происходит уменьшение общего веса, улучшение показателя шумопоглощения и появление дополнительных внутренних ребер жесткости. Используются такие аксессуары в сооружениях, где большие пролеты и нагрузки.

Плиты перекрытия ППС производятся на специальных стендах, используя метод продольного и поперечного разреза. Преимуществом этого метода производства является то, что можно изготовить компоненты до 15 метров длиной, а также нестандартные.

Преимущества :

Отсутствуют швы, и нет риска нарушений правил монтажа.
При правильном изготовлении долговечность монолитной конструкции выше.

Недостатки:

Опалубка и подмости дорогостоящие, и их устройство трудоемкое.
Сроки строительства полностью зависят от сроков схватывания бетона.
Необходимы знания правильного армирования.
Риск использовать некачественную бетонную смесь.

Сборные ж/б плиты и их преимущества:

Железобетонные плиты имеют ряд преимуществ: изготавливаются в заводских условиях. Быстро и просто монтируются.

Изготавливаются в заводских условиях, что уже гарантирует качество.
Быстрота монтажа.
Простота монтажных работ.

Недостатки:

Жесткость ниже, чем у монолитных конструкций.

Облегченные плиты перекрытия

Особенностью этих изделий является то, что они выдерживают те же нагрузки, что и обычные при меньшей толщине и весе.
Уменьшается нагрузка на фундамент, что позволяет делать менее мощный фундамент, а значит экономить денежные средства.
Увеличивается высота помещения.
Стоимость доставки уменьшается, т.к количество привезенных конструкций за рейс увеличивается из-за уменьшения веса и толщины.
Стоимость таких компонентов ниже обычных.

Как правильно хранить плиты перекрытия

Не надо размышлять, что если плита перекрытия столь тяжелая и способна при правильном монтаже выдерживать нагрузки по несколько сотен килограмм на квадратный метр, то и к ее хранению не стоит подходить ответственно, ведь ничего с ней не случится. На самом деле плиты перекрытия весьма ломкие и почти наверняка треснут, если вы храните их не так, как положено. Так в качестве неверного хранения плит стоит привести штабель, когда под нижнюю плиту ничего не подброшено, не установлены опоры, а плита соответственно просто лежит на грунте. Как правило, в итоге такого хранения, плиты постепенно «врастают» в грунт, при этом нагрузка порой распределяется таким манером, что плита должна обеспечивать жесткость на значительном консольном (подвешенном)участке. Несложнее говоря, когда плита «садится на брюхо», то есть основная опора будет в половине, то плита заваливается в одну из сторон, при этом консольная, подвешенная доля создает значительный крутящий момент, который и приводит к трещине, поломке плиты. В качестве образца, неправильного хранения плит, можно привести фото ниже. Плиты возлежат на грунте.

Все эти плиты треснули, что видно из более детальной фотографии.

Для того, чтобы впоследствии не тратится на то, за что вы уже платили денежки, необходимо первоначально все сделать так, как полагается. Так, чтобы плита не лопнула при хранении, необходимо избрать ровную поверхность, лучше всего сухой, твердый грунт, какой не подвержен проседанию. Лучше всего, насыпать утрамбованную песочную подушку. Дальше необходимо сделать хорошие опоры. Во-первых, они должны быть довольно высокие, чтобы в случае проседания, обеспечить зазор между нательнее плитой и грунтом. Во-вторых, их хотя бы первоначально необходимо выставить горизонтально сравнительно друг друга, чтобы нагрузка в плите и на опоры была мерной. В конце, концов, опоры должны быть расположены примерно в 20-40 см от торцов укладываемой на них плиты и на них должны быть уложены деревянные бруски, так 30*50. Именно такие бруски должны применятся и для последующих линий плит в штабеле. Бруски должны располагаться один над другим и все над нательнее опорой, чтобы правильно передавать нагрузку.

Высота всего штабеля плит перекрытия не должна превышать 8-10 линий.

Трещины в монолитном перекрытии

Еще один вариант решения этой проблемы — увеличение сечения балок. Для этого к существующей арматуре балки приваривают дополнительную, устанавливают опалубку и производят бетонирование. Нередко в опорной зоне несущей конструкции устанавливают хомуты, сваренные из полосового железа или прокатных профилей.

Иногда железобетонные балки растрескиваются в опорных частях. Такое повреждение характерно для каркасных зданий, где несущие конструкции последовательно установлены на колоннах. Как правило, трещины свидетельствуют о том, что при монтаже была изменена конструктивная схема — вместо не соединенных между собой однопролетных балок были собраны так называемые «неразрезные» (последовательно соединенные жесткими связями). В этом случае балки усиливают, устанавливая протезы и хомуты.

Следующий вид перекрытий — сборные железобетонные перекрытия. Эти конструкции пользуются большой популярностью при строительстве каменных коттеджей. Обычно для их монтажа используются пустотные плиты, реже — ребристые, менее популярные у частных застройщиков. Дефекты этих конструкций аналогичны деформациям, возникающим в железобетонных балках, — это трещины в пролете и прогибы, превышающие допустимые нормы. Избавляются от них путем установки анкеров. Для их крепления в перекрытии пробиваются отверстия, затем устанавливаются анкеры и натягиваются тяжи из арматуры. Надо признать, что в результате такой операции перекрытие снизу приобретает довольно неприглядный вид. Замаскировать его можно только с помощью устройства подвесных потолков.

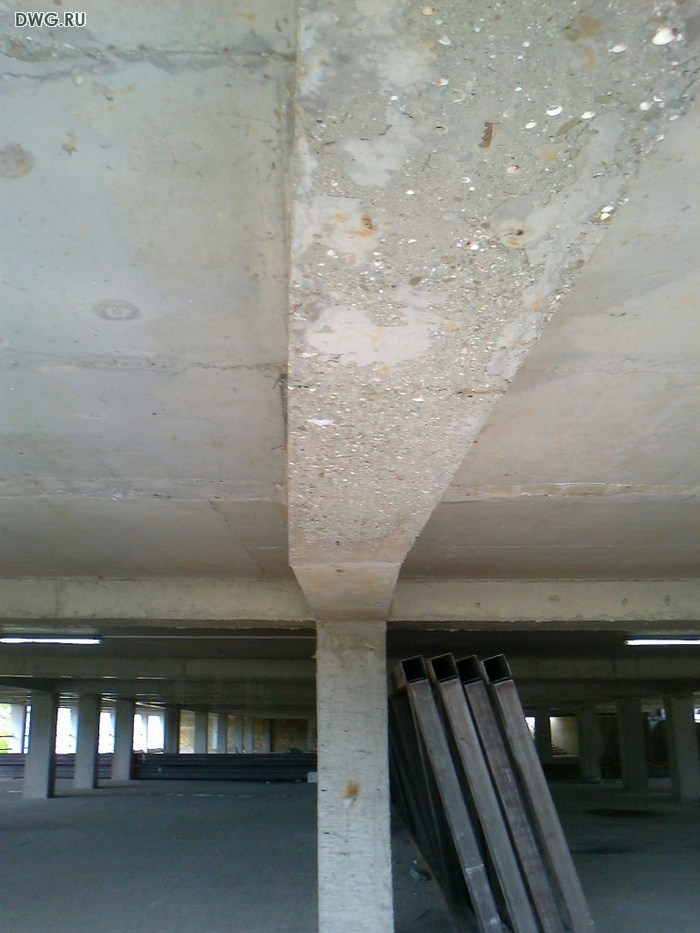

Железобетонное перекрытие

Ремонт коррозии арматуры

Усиление ребер сборных плит: а – замоноличиванием дополнительных каркасов в пустотных каналах; 1 – многопустотная панель; 2 – борозда, пробитая в полке вдоль пустотного канала; 3 – дополнительный арматурный каркас; 4 – монолитный бетон.

Образование трещин и разломов в различных видах перекрытий нередко характеризуется появлением коррозии арматуры. Такие повреждения достаточно серьезны, так как ослабление арматуры неизбежно приводит к уменьшению показателей прочности, что приводит к прогибу и даже может стать причиной пролома. Через трещины, идущие к арматуре, проходит воздух и водяные пары, это становится причиной окисления металла. Коррозирующий металл увеличивается в объемах и происходит образование большего количество трещин, что приводит к дальнейшему отслаиванию бетона.

Множество фактов может стать причиной образования трещин, способных повлечь коррозию арматуры, но в большинстве своем такое происходит из-за истончения слоя бетона. Понять, есть ли коррозия, достаточно легко, так как в данном случае края трещин и область вокруг них окрашивается в желтый цвет, а также может образовываться характерный желтый налет. Работа по восстановлению в данном случае будет достаточно кропотливой. В первую очередь необходимо отбить весь отошедший бетон от коррозирующих арматурных стержней.

Далее поврежденные арматурные стержни необходимо тщательно зачистить шкуркой и вскрыть антикоррозийным средством. В тех случаях, когда наблюдается сильное истончение стержня арматуры из-за коррозии, необходимо усилить поврежденный участок путем приваривания дополнительного куска арматуры. При таком варианте сперва необходимо очистить участок арматуры от ржавчины, а затем приварить к нему кусок арматуры нужной длины. Лучше всего использовать для этих целей 15-20 мм арматуру, причем, если позволяет участок, можно приварить даже несколько стержней. Оставшиеся края бетона необходимо обработать грунтовкой и тщательно заделать отверстие вокруг обработанной арматуры цементным раствором. После того как область повреждения полностью высохнет, необходимо отштукатурить всю поверхность цементно-известковой штукатуркой, слоем не менее 15 мм.

Проведение такого вида ремонтных работ потребует наличия следующих инструментов и материалов:

молоток;
зубило;
шлифовальная шкурка;
арматура необходимого размера;
сварочный аппарат;
шпатель;
грунтовка;
цементный раствор;
штукатурка.

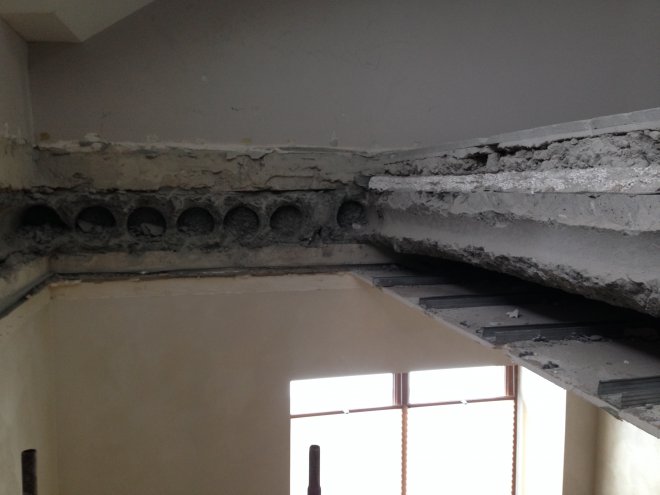

Железобетонные круглопустотные плиты перекрытия. Технология выполнения люка

Бывает так, что существует необходимость выполнить люк в железобетонной плите. Каким образом это сделать, чтобы не навредить прочности плиты перекрытия? Соблюдая технологические правила, вы легко справитесь с этой задачей.

Обратите внимание, что люк, точнее его края, будут оставаться на виду, поэтому приложите все усилия для того, чтобы сделать их ровными. По заранее намеченному контуру, необходимо выполнить надрез с помощью болгарки

Люк обустраивается на месте стыка двух плит, чтобы распределение площади между ними было равномерным. То, каким будет люк, точнее его размеры, будут зависеть от имеющейся ширины конструкции и показателя нагрузки. А еще на люк будет влиять используемая в будущем лестница.
Более широкие и имеющие меньшую нагрузку детали позволяют выполнить люк большего размера. Если нагрузки конструкций, имеющих опору на круглопустотные элементы велики, то люк будет меньшим по размеру. При использовании лестниц приставного характера, люк будет иметь традиционные размеры 900 на 900 мм для плит с шириной в 1,2 м.

Применение чердачных складных лестниц — более удобный вариант. Люк, точнее его крышка, соединяются при помощи специального крепления с лестницей, и при его закрывании происходит складывание конструкции. Такой люк с чердачной лестницей значительно экономит место.

Типичные причины растрескивания бетона

Типичные ситуации, примеры и причины разрушения бетонного монолита будут приведены в этой статье. Хорошо знакомая строителям ошибка при работах с бетоном — добавление воды в раствор через несколько часов после заливки, когда первичное схватывание не дает провести виброуплотнение, и потеря пластичности становится очень заметной.

При увеличении водоцементного соотношения в растворе изменяется время гидратации, причем изменения возникают неравномерно, так как воды не поступает во все части опалубки одинаково. Уже через несколько часов, иногда дней, появляется характерная трещина — усадочная, которая имеет свойство прорезать все тело монолита.

Вероятнее всего, этот монолит на фото уже непригоден к дальнейшей эксплуатации. При ширине раскрытия от 0,3 мм такая трещина станет воротами для проникновения в бетон воды, что приведет к увеличению ее проема зимой. Детальное исследование покажет, что разошлись части конструкции, и внутреннее армирование уже не держит их достаточно надежно.

Рецепт тут только один — и не разбавлять его водой из-за первичного схватывания. Гораздо разумнее провести виброукладку в установленный стандартами срок, иногда ее можно повторить, но не повышать пластичность, нарушая соотношение воды и цемента в растворе.

Виды трещин и их устранения

Продольные трещины многопустотной плиты, образованными между пустотами по верхним и нижним ребрами полок.

Причина появления: трещины могут появиться из-за воздействия усадочной деформации, а также при недостаточной толщине полнопустотной плиты перекрытия, неравномерной прочности бетона, увеличении гигроскопичности конструкции с последующими циклами замерзания и оттаивания.

Решение проблемы: для исправления данного дефекта необходимо заделать поврежденные полки путем инъекцирования бетона в трещины плиты. Такой метод заделки возможно применять в пустотных плитах перекрытия, работающих по балочной схеме без появления сосредоточенных нагрузок на конструкцию.

Продольные трещины на верхней полке и вдоль ребра

Причина появления: трещины могут появиться при усадке или дефектах при изготовлении пустотной плиты.

Решение проблемы: При устранении этого дефекта можно отрубить часть плиты по ширине с дальнейшим уменьшением нагрузки, рекомендуется также не допускать сосредоточенных нагрузок.

Продольная трещина, проходящая через всю длину арматуры

Причина появления: трещина в зоне анкеровки арматуры может появиться из-за пустот образованных крупным бетонным заполнителем который, застряв между пустообразователем образует полости. Также трещины возможны при воздействии агрессивных сред на тело бетона, при нарушении защитного слоя и в дальнейшем, вызвавшего коррозию арматуры.

Решение проблемы: в данном случае следует заделать трещины и выполнить перерасчет плиты с понижением несущей способности.

Диагональные трещины, тянущиеся с торцов до боковых граней

Причина появления: трещины могут проходить на верхней и нижней поверхностях плиты, или разрезать всю толщину плиты. Данный дефект возможен при действии растягивающего напряжения в сжатой зоне бетона пустотной плиты, неравномерного распределения усилий во время строповки.

Решение проблемы: необходимо выполнить расчет на продольную силу, заделать трещину и разгрузить плиту.

Поперечные трещины многопустотной плиты, идущие по продольным ребрам в средней части пролета

Причиной появления таких трещин может быть перегрузка плиты, как снижение прочностных свойств бетона и арматуры от коррозии, так и ошибки при монтаже конструкций и их транспортировке.

Решение проблемы: Этот дефект устраняется путем армированной набетонки с дальнейшим пересчетом несущей способности.

Можно ли использовать треснутые плиты для перекрытия

Принятие решения зависит от направления и ширины раскрытия трещин.

Для поперечных и косых трещин существуют ГОСТовские требования.

Усиление плит выполняют швеллерной или двутавровой обоймой.

www.remotvet.ru

Нарушения ферм

Стропильные фермы обладают характерной особенностью работать на сжатие, обеспечивая устойчивость, жесткость покрытия. Соединенные элементы способствуют возникновению концентрации различного по характеру напряжения: растягивающего, сжимающего, касательного. Большая концентрация способствует возникновению в местах соединения нарушений. Растягивающее напряжение грозит сквозной вертикальной трещиной, сжимающее напряжение – несквозной горизонтальной.

Ряд причин влияющих на деформацию:

низкое качества бетон;
неправильное расположение поперечной арматуры;
смещение металлического каркаса.

Процесс устранения трещин

Восстановление железобетона методом инъектирования.

Не так страшна трещина, как ее ширина. Допустимый размер 3 мм. В повреждения большего размера с легкостью просачивается влага. В холодное время года вода замерзает, еще больше расширяя щель и так проходит несколько периодов замерзания, оттаивания. Раскол увеличивается в объеме, влаги попадает в него еще больше. Со временем вода достигает металлического стержня, появляется ржавчина, как следствие — разрушение бетона.

Во избежание разрушения даже мелкие трещины стоит устранять на ранней стадии. Бетонная площадь обрабатывается холодной водой, с помощью шпателя волосяные образования заделываются раствором. Замазывание повреждения возможно произвести любым материалом, разными способами. На правильный выбор влияет ширина повреждения, причина, вид, влияние на несущую способность.

При сохраненной несущей способности применяется метод восстановления под названием расшивка. Расщелина простукивается по всей длине, с целью обнаружения пустоты. Все крошки, сколы убираются металлической щеткой и сжатым воздухом продувается очищенное пространство. Подготовленную поверхность замазывают полимерцементной смесью, выравнивая вровень с бетонной поверхностью.

Утраченная несущая способность восстанавливается инъекциями полимерных смол непосредственно в трещину. Современный раствор в основе с эпоксидной смолой способен к склеиванию даже с влажным бетоном. Интервал рабочей температуры очень широк, обладают незначительной усадкой, качественно заполняют пространство.

В полу

Необходимые инструменты:

Стамеска – один из инструментов, необходимых ля заделывания трещины в полу.

стамеска;
зубило;
щетка;
клей ПВА;
цемент;
кельма;
гладилка металлическая;
шпатель со шпаклевкой;
опилки древесные;
обойный клей;
защитные очки и перчатки.

Итак, приступим.

Перед тем, как замазывать трещину, необходимо убедиться, что пол сухой.

Перед началом работ нужно удостовериться, что поверхность плиты перекрытия пола сухая и чистая.
Место нужно хорошо зачистить. Щеткой смести пыль и убрать образовавшийся мусор.
Одеваем очки и перчатки. Стамеской выравниваем острые и грубые края.
С помощью молотка и зубила нужно расшить трещину, придав ей форму конуса. Углубление такой формы очень хорошо будет удерживать раствор.
Берем малярную кисть и с ее помощью клеем ПВА грунтуем трещину в плите перекрытия. Клей ПВА способствует лучшему сцеплению поверхности с раствором.
Готовим раствор, смешиваем 3 части песка с 1 частью цемента, добавляем клей ПВА. По консистенции раствор должен получиться густым.
Раствор накладываем кельмой, вдавливая его в трещину перекрытия. Удаляем излишки, выравниваем и даем раствору хорошо схватиться. Бывает, что после высыхания возникают мелкие трещинки, в этом случае их нужно еще раз пропитать грунтовкой.
Если трещина в плите перекрытия пола большая и глубокая заделывать ее придется несколькими слоями раствора, для его разравнивания удобнее использовать деревянную рейку.
При ремонте крупных трещин, в полу нужно сделать поперечные канавки. В эти канавки кладется раствор и вставляются металлические стержни. Не нужно дожидаться затвердевания, залейте раствор еще раз.
Выравниваем поверхность с помощью металлической гладилки. Если будет необходимо, добавьте немного раствора.
Чтобы устранить трещину в деревянном полу, нужно заполнить ее шпаклевкой, предназначенной именно для дерева. Когда шпаклевка высохнет, зачищаем ее очень мелкой наждачной бумагой.
Если трещина крупная, следует приготовить смесь из опилок с добавлением обойного клея. Для этого опилки заливаются кипятком. Когда смесь остынет, нужно добавить обойный клей.
Получившейся смесью заполняется трещина. Нужно дать смеси высохнуть и аккуратно отшлифовать поверхность. Поверхность готова.

Другие дефекты

Тип сооружения, его конструкция, схемы расчетов не влияют на общие характеристики трещин. Каждый появившийся недостаток говорит, что данная точка является скоплением напряжения. Самые распространенные виды недостатков нами уже рассмотрены, но это далеко не полный список всех погрешностей

Обратим внимание на существующие виды повреждений:

Мелкие трещины, волосяные. Появляются на верхней поверхности, четкая направленность отсутствует, визуально определить нетрудно. Не влияют на несущую способность, легко устраняются замазыванием раствора.
Мелкие трещины вдоль стержня металла. Сопровождается дефект легкой ржавчиной до 5 мм, возможен раскол бетона возле арматуры. Несущая способность снижается на 5%, что влияет на длительность эксплуатации. Необходимо возобновление защитного слоя, при необходимости производят усиление места дефекта.
Скалывание бетона. Происходит под механическим воздействием. Если возникло в сжатой зоне — нарушается несущая способность элементов, в растянутой зоне — несущая способность не нарушена, страдает жесткость конструкции. Сколы заделываются мелкозернистым раствором.
Замасливание бетона. Утечка масла на производствах приносит существенные проблемы. Прочность бетонных покрытий снижается на 30%. Промасленный слой снимается, устраняются протечки.
Отслоение защиты. Образование коррозии, возникновение расколов приводит к отшелушиванию защитного слоя. Состояние аварийное, устраняется восстановлением защитного покрытия.
Раскол фундамента приводит здание в аварийное состояние. Срочно устраняется вибрация, проводится усиление фундамента.

Легкий ремонт

Виды трещин, возникающие на перекрытии. Наиболее опасные — поперечные.

Если плиты перекрытия при строительстве уложили ровно (их горизонтальные плоскости на одном уровне), тогда такие потолки нужно просто шпаклевать, швы между перекрытия нужно заполнить раствором. Для того чтобы замазать трещины, выбоины или другие неровности, нужно воспользоваться гипсомеловой шпатлевкой. Перед тем как подмазывать трещины, их расчищают шпателем или ножом и обязательно смачивают водой для более крепкого соединения раствора с плитой. Шпатлевку наносят с помощью широкого шпателя, делают это ровным слоем. Когда она высыхает, нужно отшлифовать ее наждачной бумагой.

Если ранее потолок шпатлевался или красился, то нужно очистить поверхность и удалить эти слои. Старую краску и шпатлевку можно снять посредством шпателя или щетки по металлу, перед этим смочив ее водой. Те, кто сталкивался с такими работами, знают, что когда происходит очищение поверхности, то неизбежно очень большое количество грязи и пыли. Поэтому мебель лучше вынести из комнаты или обернуть пленкой или тканью. Но есть и другой (сухой) метод снятия старого слоя. Для того чтобы без пыли и грязи провести подобные работы, вам понадобиться металлический скребок с ручкой, сделанной из длинной трубки, на нее надевается мешочек для сбора отслоившейся поверхности. Если так просто не получается удалить побелку, тогда нужно воспользоваться 3 % раствором соляной или уксусной кислоты. Во время проведения таких работ необходимо защищать свои глаза и руки. Для этого одевайте перчатки и защитные очки.

Реконструкция в местах соединения

Предварительно трещины очищают наждачной бумагой или щеткой по металлу.

Один из необходимых моментов, когда проводится ремонт перекрытия, — это разделка швов между железобетонными плитами. Швы между ними расчищают, обязательно смачивают водой и заполняют приготовленным раствором. Раствор должен быть приготовлен с использованием мелкозернистого песка. Полученный раствор нужно разравнять полотером и затереть. Но как показывает практика, со временем в этих швах появляются трещины. Справляются с подобным дефектом с помощью такого ремонта: по шву наносится слой краски и на нее наклеивают бинт. Краска должна быть белая. После того как она высохнет, шов нужно прошпаклевать и покрасить вместе с потолком.

Есть в практике случаи, когда в процессе стройки, проводя монтажные работы, панели уложили неровно, на разной высоте. Потолки с подобными проблемами можно ремонтировать следующим способом. Выравнивание потолка решается посредством нанесения штукатурного слоя. Но со временем такой слой отслаивается от гладкой поверхности плиты перекрытия. Чтобы этого не происходило, нужно потолок сделать шероховатым. Чтобы такой ремонт был эффективным, по всему потолку делают глубокие насечки, перед этим очистив его от побелки. При нанесении этих насечек на перекрытия могут возникнуть сложности, наносить их нелегко, и это занимает довольно много времени. И этот способ не всегда дает нужный результат. Лучше, проводя подобный ремонт, прикрепить арматурную сетку к поверхности потолка. Она закрепляется при помощи пластин из металла посредством строительного пистолета. Сетку обязательно нужно покрыть антикоррозийным составом. Для того чтобы ремонт прошел быстро и удобно, емкость с раствором лучше всего поставить посреди комнаты, сам раствор наносится лопаткой и размазывается полотером.

Однако если вы не имеете навыка в таком деле, как ремонт, получить идеально ровную поверхность сразу не получиться. Для того чтобы добиться хорошего результата, нужно установить маяки нужной длины. Расстояние между потолком и маяками должно быть равно толщине предполагаемого слоя, маяки должны быть шириной в 20-30 мм. Их «примораживают» раствором из гипса на расстоянии примерно 1,5 м друг от друга. В процессе штукатурки по маякам сначала раствор разравнивают полотером, а потом правилом, которое должно быть плотно прижато к маякам. Раствор наносится и выравнивается, пока он не достигнет плоскости маяков. Потом рейки вынимают, и пространство, которое они ранее занимали, замазывается раствором и затирают. Стены, примыкающие друг к другу, и потолок образуют углы (еще их называют лузги), и они должны быть достаточно острыми и ровными. Этого можно добиться, используя в таких местах треугольные фасонные полотеры, при этом тщательно притирать теркой.

Ремонт перекрытия из настила по металлическим балкам

Следующий вид перекрытий — настил по металлическим балкам, который может быть как традиционным деревянным, так и собранным из железобетонных плит. Причины разрушения стальных балок сродни тем, что выводят из строя деревянные конструкции, правда, они имеют «металлическую» специфику. К разрушению металлических несущих конструкций приводят коррозия, недостаточное сечение балок и изменение нагрузки на перекрытие. Причем резкое снижение нагрузки не менее опасно, чем перегрузка. Металл — материал упругий, и внезапно освободившаяся стальная балка может просто «выдавить» покрытие вверх. Такие случаи нередки при перепланировке квартир в старых домах. Хозяева, ни о чем не догадываясь, азартно сносят тяжелые кирпичные перегородки, а потом вынуждены тратить огромные средства на ремонт поврежденных перекрытий.

В отличие от деревянных, способов усиления металлических балок существует значительно больше. Но прежде чем воспользоваться любым из них, необходимо зачистить поверхность балки от ржавчины. Первый способ усиления заключается в следующем: по всей длине поврежденной конструкции привариваются плоские металлические пластины или любые другие металлические профили с плоскими гранями — швеллеры, уголки, тавры. После этой операции на усиленную балку следует нанести защитное покрытие — слой краски или любого гидроизолирующего состава.

Следующий, более сложный в технологическом плане вариант — обетонирование поврежденной конструкции. Для этого к существующей балке нужно приварить арматура — продольные и вертикальные стальные стержни-хомуты. Затем устанавливается опалубка, которая заполняется бетоном. По достижении необходимой прочности опалубку снимают и на поверхность усиленной балки наносят защитное покрытие.

Еще один вариант реконструкции балок заключается в установке металлических растяжек-шпренгелей. Для этого к нижней части балки необходимо приварить тяж из арматурной стали, а посередине конструкции вставить и закрепить распорку, которая создаст в тяже-шпренгеле предварительное напряжение. Затем так же, как и в перечисленных случаях, удалить ржавчину и нанести защитное покрытие.

Если коррозионный износ балок незначителен, а прогиб все-таки произошел, значит, произошла уже знакомая нам перегрузка перекрытия. В данном случае усиливать несущие конструкции необязательно, достаточно лишь изменить расчетную схему их опирания. Для этого необходимо заделать концы балок таким образом, чтобы вместо так называемого шарнирного (когда места опирания балок не закреплены, и в результате возможно их незначительное вращение) образовалось жесткое закрепление. Это позволит на треть снизить нагрузку на несущую конструкцию. Правда, перед проведением такой операции лучше проконсультироваться с опытным конструктором. Только специалист может точно установить, насколько возросла нагрузка на перекрытие и выдержат ли стены приложенные к ним дополнительные усилия.

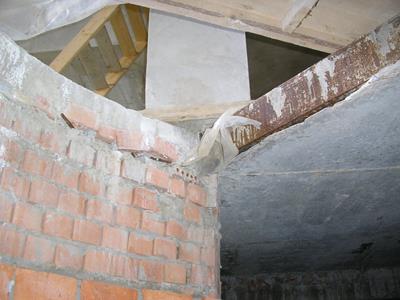

Перекрытие из металлических балок

Существует классификация трещин по следующим характерным признакам

Классификация трещин плит перекрытия.

По причине возникновения, которая в свою очередь подразделяется на:

трещины, появившиеся в результате внешнего силового воздействия в процессе эксплуатации плиты;
возникшие при силовом воздействии в результате неправильного складирования, перевозки, монтажных работ, выполненных с нарушением;
появившиеся в результате силового воздействия при выполнении обжатия бетона арматурой предварительно-напряженного характера;
технологического характера, появившиеся в результате усадки бетона, некачественной трамбовки смеси либо паропрогрева неравномерного характера;
появлению которых способствовали процессы коррозии арматуры.

По значению:

появление которых говорит об аварийном состоянии всей конструкции;
которые способствуют увеличению водопроницаемости бетона;
способствующие снижению долговечности перекрытий, в результате активной коррозии арматурной составляющей;
обычного вида трещины, которые не вызывают опасения в прочности конструкции.

Если вы обнаружили на плите перекрытия наличие повреждений поперечного характера, самым лучшим вариантом будет замена этого элемента. При невозможности замены, можно попробовать выполнить усиление.

Самым популярным способом считается установка дополнительной опорной стены. В данном случае опасность обрушения грозит от того, что перекрытие больше не выполняет функции, связанной с растяжением.

При обнаружении на устройствах какого-либо вида трещин (продольных, поперечных), нельзя затягивать процесс восстановления. Действовать лучше сразу же, тогда у вас будет больший запас времени на спасение конструкции. Такой вид дефектов дает понять, что в устройстве существует перенапряжение, которое пока еще поддается устранению. Увеличение сечения способствует ее усилению.

Виды трещин в бетонных монолитах и фундаментах

Трещины в монолите могут иметь разные размеры, глубину, форму и происхождение. У них типичные черты, а строительные нормы определяют допустимые величины раскрытия по ширине — расстоянию между краями на участке максимального расхождения. Для конструкций, описанных в СП 28.13330, наличие трещин считается критическим браком, но это касается особо ответственных проектов, где монолит будет находиться под давлением и воздействием жидкости или газа.

Нормы СП 63.13330, которые распространены на строительство малоэтажных жилых сооружений и создание фундаментов для коттеджей, несколько мягче. Поэтому в ряде случаев появление трещин не считается критической ситуацией:

поверхностные волосяные до 0,1 мм, не проходящие в толщу монолита;
усадочные до 0,3 мм для малоответственных конструкций или оснований малоэтажных сооружений;
горизонтальные до 0,3 мм — представляют опасность для тяжелых конструкций, если проходят через весь монолит;
комбинированные, вызванные отслоением арматуры — ситуация рассматривается индивидуально, но для ответственных нагруженных деталей появление таких трещин абсолютно критично.

Предотвратить появление первых двух трещин можно еще на этапе проектирования и составления ТТК — при проведении бетонной подготовки достаточно использовать на рыхлых и пучинистых грунтах в качестве уплотнения, чтобы снизить риск смещения частей основания. Цена этой смеси невысока, по количеству ее понадобится немного, зато эффект компенсации деформирующего усилия будет хорошим.

Усадочные трещины

Коварство усадочных трещин в том, что они могут появиться гораздо позднее, когда дело уже не в нарушении водоцементного соотношения и первичном проседании грунта под тяжестью раствора. Если такие повреждения возникли через несколько месяцев, то необходимо исследовать их на глубину. Поверхностные трещины можно заделать специальными ремонтными растворами.

Нагрузочные трещины

Другие опасные повреждения монолита в виде растрескивания возникают из-за распределения нагрузок в толще твердой смеси.

Пример — трещина соединения, которая проходит по линиям стержней арматуры в местах сложных сопряжений. Она может появиться от раннего нагружения основания, смещения грунта при замерзании, использования арматуры малого сечения. Вероятнее всего, защитный слой отойдет от арматуры, что понизит прочность конструкции из-за неоднородности.

Сквозное растрескивание монолита — возникло растяжение, проходящее вне центра монолита по арматуре.

Сдвиг — трещина пройдет по диагонали к стержням арматуры, происхождение ее связано с нагружением до набора прочности в поперечной плоскости.

Изгиб — трещина пройдет перпендикулярно оси стены, ее начало укажет на границу зоны растяжения.

Выходящие на поверхность трещины могут говорить о том, что арматура на момент заливки была ржавой, и коррозийный слой отошел от металла.

Вертикальная трещина, которая обнаруживается весной, после первого зимнего сезона, говорит о том, что геология и грунты вовсе не изучались и не учитывались, расчеты не проводились. Вероятность разрушения конструкции высокая.

Способы предотвращения растрескивания бетона — это соблюдение технологии заливки, температурного режима в зимнее время и в жару. Устранить трещины в первые полтора-два часа (от изготовления смеси на РБУ!) можно повторной виброукладкой, а после — с применением специльных ремонтных растворов.

Дефект в стене из штукатурки

Круглопустотные плиты перекрытия. Работы по усилению арматуры и наращиванию сечения

Первые действия будут направлены на разгрузку плиты, но только в том случае, если на ней отсутствуют какие-либо предметы с большим весом. С плиты убирается все. В тех местах, где у плиты имеются пустоты, просверливаются отверстия.

Самым важным моментов в выполнении этой задачи — будет определение расположения пустот. И еще, главное, работая болгаркой, постарайтесь не повредить арматурные включения плиты. В подготовленные отверстия будет вставляться арматура.

Ремонт плит покрытия железобетонных резервуаров: 1 — существующая плита; 2 — балка; 3 — конструктивная арматурная сетка; 4 — новый слой бетона.

Обратите внимание на то обстоятельство, что вставляемая проволока по диаметру должна соответствовать диаметру проволоки, находящейся в плите перекрытия. С использованием этой проволоки необходимо сформировать каркас.
После окончательного размещения проволоки в отверстиях, необходимо выполнить бетонирование отверстий. По окончанию укладки бетонной смеси (раствора) необходимо провести тщательную трамбовку. Такие действия исключат образование пустот в плитах и добавят ей прочности.
После этого необходимо выполнить насечки на поверхности бетонной плиты перекрытия. Нужно это для того, чтобы усилить сцепление с наращиваемым слоем. Не забудьте, что параллельно по отношению к старой арматуре в перекрытии, делаются штрабы.
Следующий этап предусматривает установку подвесной опалубки. Затем выполняется устройство в опалубке арматуры усиливающего характера в наращиваемом слое бетона.
Перед непосредственным выполнением укладки, поверхность имеющейся плиты перекрытия смачивается водой. Бетонированию подлежит сразу вся наращиваемая поверхность целиком.

Не допускается перерывов в укладке, так как бетонная усиленная поверхность впоследствии должна представлять собой единое целое, плиту сплошного характера. А для этого необходимо одновременное застывание по всему имеющемуся объему.

В процессе укладки бетонного раствора, особому вниманию должны подвергаться штрабы с арматурными составляющими. Проверьте, чтобы эти места были целиком заполнены бетонной смесью и хорошо утрамбованы. Самым важным условием при выполнении усиления плиты способом наращивания считается качество адгезии, иначе говоря, сцепления с имеющейся старой плитой перекрытия.

Используя такой метод усиления плиты перекрытия, вы одновременно повышаете теплоизоляционные, а также звукоизоляционные свойства плиты. Согласитесь, это неплохое преимущество, перед остальными способами усиления.

На поверхности имеющейся плиты устанавливается каркас из арматуры и проводится жесткая связка со старым, который располагается в плите. В пространстве между каркасными прутьями производится укладка минеральных плит либо пенополистирола.

Постарайтесь произвести их установку таким образом, чтобы между ними было достаточно места для выполнения бетонирования усиливающих ребер по арматуре. Бетонирование ребер проводится одномоментным образом.

Важный нюанс, проводя любые виды работ, направленные на усиление плит перекрытия, необходимо использовать специальные подпирающие устройства (подпорки). Таким образом вы обеспечите безопасность и удобство проведения работ. Убирать подпорки рекомендуется только спустя неделю, после того как ремонтные работы по усилению плит перекрытия закончены.
Обратите внимание, что неделя — это минимальный срок, который требуется для окончательного схватывания бетона и приобретения им достаточной прочности. По прошествии этого срока исключается опасность обрушения созданной конструкции перекрытия.

Вышеописанный способ не является единственным, подходящим для . Существует еще и такой вариант, как выполнение усиления плиты путем взятия ее в обойму из стали. Но не в любом случае, когда лопнули плиты перекрытия, этот способ будет уместен.

Устранение трещин в плите перекрытия и их усиление

Трещина в перекрытии ремонтируется с помощью усиления. Усиливается плита перекрытия при помощи увеличения сечения.

Трещина в перекрытии ремонтируется с помощью усиления. Усиливается плита перекрытия при помощи увеличения сечения. Усиление пустотных систем производят по этапам:

Над пустотами производят выштрабливание отверстий. Важно точно найти, где находится пустота и не повредить арматуру, так как работы производят с помощью отбойного молотка и болгарки.
В полученные отверстия устанавливается арматура. Диаметр арматуры берется такой же, как основная продольная арматура. Формируют каркас при помощи проволоки.
Затем отверстия бетонируют. Чтобы ни допустить наличие воздушных пустот, бетон вибрируют или трамбуют.
При проведении работ под плитой устанавливаются подпорки. По окончанию бетонирования они остаются еще дней 10 на месте.
Стальная обойма. Конструкцию обхватывают стальным каркасом со всех сторон. Его стягивают туго на болтах — это своеобразный корсет. Фиксируются детали небольшим слоем раствора для закрепления, что обеспечивает совместную работу устройства и элементов усиления. После выполнения работ по усилению трещина в плите уже неопасна.
Восстановление небольших трещин до 2 мм
Поверхность очищается и трещина расшивается глубиной 1 см. Пыль удаляется с помощью пылесоса.
Заливается грунтовка (эпоксидная или полиуретановая) разбавленная растворителем Р646 в пропорции один к десяти. Одна часть грунтовки и десять частей растворитель.
Шов заливается.
Восстановление глубоких трещин в плите
Трещина прорезается до 50 мм глубиной с использованием болгарки. Поврежденный бетон извлекается из канала вырезанного с обеих сторон вдоль трещины.
Далее выполняются те же работы что и с восстановлением мелких трещин. После наложения заплат в местах, где отслоился бетон и заделки трещин нужно выждать 9 суток и уже после этого, проводится проверка стяжки. С помощью правила проверяют ровность «на просвет». В том случае, если стяжку сделали ровно, все хорошо, если нет, выполняются работы по ее выравниванию.

Повреждение плит свода

Трещина в железобетонной монолитной плите перекрытия.

Перекрытия промышленных сооружений находятся в сложных условиях, испытывают колоссальную нагрузку, силовые, химические воздействия. Следствие — износ поверхности и образование повреждений. В процессе затвердевания в бетоне могут образоваться повреждения небольшого размера. Усадочные трещины внешне напоминают сетку и не приносят опасности.

Дефекты, которые появляются в процессе эксплуатации сооружений, постепенно удлиняясь и расширяясь, приводят к деформационным повреждениям. Появление характерных признаков говорит о серьезных нарушениях во время строительства и перенапряжении плит перекрытия. Проблему устраняют в обязательном порядке заменой конструкции, нет возможности — выставляют подпорную стену и убирают все тяжелые вещи.

Прогиб перекрытия также становится причиной возникновения проблемы. Проводится оценка состояния арматуры, бетона. Недостаточное количество арматуры, неправильное ее расположение приводит к силовой трещине. Расширение отверстия больше 3 мм требует усиления дополнительным армированием.

Ремонт перекрытий в деревянном доме

Деревянное перекрытие является самым традиционным в историческом плане видом перекрытий. В этом случае балки выполняются из бревен или бруса, а покрытие представляет собой настил из деревянных досок или клееных плит. Причины разрушения деревянных перекрытий кроются в свойствах самого материала. Древесина подвержена гниению и разрушению насекомыми и растениями-паразитами. Прогнившие перекрытия по деревянным балкам, как правило, не подлежат ремонту. Проще всего их заменить аналогичными или металлическими. Впрочем, если повреждены всего одна или две балки, можно провести их протезирование. При установке новых деревянных балок следует своевременно позаботиться о гидроизоляции, особенно если они устанавливаются в кирпичную стену. Самый простой способ гидроизоляции заключается в обертывании конца несущей конструкции войлоком.

Однако помимо сугубо «деревянных» проблем с такими перекрытиями могут случиться и традиционные неприятности, такие, как изменение нагрузки. Определить, что с перекрытием «что-то не так», можно визуально. Если балка начала прогибаться, а пол на верхнем этаже — «проваливаться», значит, она исчерпала свой конструктивный ресурс. Прогнувшуюся балку можно заменить аналогичной деревянной конструкцией, имеющей большее сечение. Однако лучше всего увеличить количество балок или заменить деревянные конструкции на металлические. При этом следует учесть, что установка стальных балок потребует дополнительного расчета.

Ремонт перекрытий в деревянном доме

Трещины в монолитной плите, опертой по контуру

При реконструкции жилого дома,состоящего из двухэтажной части более поздней постройки,и одноэтажной — по документам построенной в 1947 году,в последней демонтировалась часть внутренних перегородок возведённых без фундамента.Был залит ленточный фундамент,с последующим возведением на нём монолитных стен разной толщины сечением от 150 до 300 мм.Также снаружи дома были залиты 2-е колонны круглого сечения диаметром 250 мм,а внутри колонна прямоугольного сечения 230х330 мм в основании . В верхней части колонна переходит в полуарку с балкой развёрнутой на 90 градусов,в сечении представляющей г-образную форму.Эта г-образная балка обрамляет лестничную площадку второго этажа.При строительстве применялся бетон класса В-25.

В итоге плита перекрытия имеющая прямоугольную форму с небольшим консольным балконом полукруглой формы выпущенным на 500мм и имеющим ширину 2000 мм в зоне примыкания к зданию.Опирание получилось ,как мне кажется,сложное.Две стены опираются на монолитные стены.Две на кирпичные,и часть перекрытия выходящая за контур первого этажа на 2 колонны круглого сечения.Часть перекрытия в зоне лестницы,как уже упоминалось,опирается на г-образную балку.Перекрытие заливалось вместе с армопоясом проходящим по кирпичным стенам сечением 250х250 мм.И в зоне опирания на монолитные стены представляло собой балку сечением 150х250 и 300х250,при этом выпуска арматуры из стен были загнуты в нижнюю сетку перекрытия.Через две колонны круглого сечения перекрытие заливалось также совместно с балкой сечением 300х350 мм. Размеры плиты 3250х6000 мм,учитывая консольную часть балкона.Нижняя сетка арматура диаметром 12 мм,верхняя 10 мм.Шаг 150 мм.В середине, по длинной стороне, перекрытия по 5 арматурных стержней диаметром 12мм сверху и снизу,с шагом 75 мм.Опирающихся с одной стороны на монолитную стену ,с другой -на колонну с полуарочной верхней формой.Балкон также армирован с шагом 75 мм с запуском промежуточных арматурных стержней на более чем 1,5 метра внутрь здания.Вся плита по периметру провязана с торца п-образными элементами из арматуры 10мм,соединяющими верхнюю и нижнюю арматурные сетки.Толщина перекрытия 160 мм.Плита заливалась в декабре 2013 ,температурный режим первых 20 дней после заливки был в пределах +3+7 градусов.Плита укрывалась теплоизоляционными материалами.С нижней и с верхней стороны находилась в полиэтиленовой плёнке.Стойки- домкраты были демонтированы через 8-месяцев.Были обнаружены трещины в нижней части в зоне опирания перекрытия на г-образную балку.Длина опирания 2330мм. Длина пролёта в зоне этого опирания 2300 мм. Поскольку двухэтажная часть дома и вновь возводимый второй этаж находятся в разных уровнях балка в средней части служит ступенькой с лестницы.И, соответственно,из 2330 мм опирается только по краям по 750 мм(глубина опирания 100 мм),средняя же часть- 830 опирается только на 10 мм !Как раз в зоне этого минимального опирания локализовались трещины.С нижней части длина их доходит до 500-600 мм,сверху плиты видны на 250-350мм .

Пригласил экспертизу.Проверили прочность методом отрыва — 30,8 МПа.Измерили толщину трещин 0,1-0,2 большая часть .Одна 0,4мм,и одна 0,6-1 мм.Среднюю толщину защитного слоя определили 15 мм.Произвели расчёты,достаточно объёмные,на мой взгляд.Заключение — установлена категория технического состояния исследуемого участка ж.б. плиты как РАБОТОСПОСОБНОЕ ТЕХНИЧЕСКОЕ СОСТОЯНИЕ,выявленные дефекты и несоответствия не имеют силового характера и не могут являться следствием недостаточной несущей способности.Но почему возникли трещины так однозначно и не объяснили,к сожалению. Хотелось бы узнать Ваше мнение,если из написанного понятна проблема.Спасибо.

01-04-2015: Доктор Лом

Конечно чертежи и фотографии значительно упростили бы понимание проблемы (хорошо было бы еще указать, как именно расположены трещины). Возможно, я что-то не так понял в вашем описании, поэтому проблему вижу так — трещины проходят параллельно длинной стороне и образовались из-за чрезмерной перестраховки при проектировании плиты, как ни парадоксально это звучит. Попробую пояснить свою мысль:

1. Размеры плиты по контуру (без учета балкона) примерно 2300х6000 мм, к тому же консоль балкона приводит к появлению момента на опоре-стене и уменьшению момента в пролете, да и соотношение сторон близко к 3 и рассчитывать такую плиту как опертую по контуру не имело большого смысла. Между тем по длинной стороне была заложена арматура такого же сечения, как и по короткой стороне и даже с в двое меньшим шагом. Это привело к значительному увеличению несущей способности плиты по длинной стороне.

2. Длина опорной площадки 10 мм оказалась недостаточной, чтобы воспринять возникающие нагрузки (да и с конструктивной точки зрения 10 мм — совсем мало), произошло смятие или другое разрушение бетона балки и (или) плиты на участке 830 мм. Т.е. длинные стержни плиты на этом участке оказались как бы без опоры, точнее опорой стала часть плиты с арматурой по короткой стороне, не рассчитанной на дополнительные нагрузки, возникшие из-за повышения несущей способности по длинной стороне, и плита прогнулась до появления трещин. А так как арматура верхней и нижней зоны связаны между собой, то трещины образовались и сверху плиты.

Предполагаю, что самая длинная и самая широко раскрывшаяся трещина находится примерно посредине участка 830 мм и над трещиной расположен длинный стержень арматуры, да и остальные трещины в основном под арматурой.

02-04-2015: Александр

(фотографии я добавил из указанного источника для наглядности)

Трещины расположены в перекрытии перпендикулярно балки, на фото над домкратом. Сориентированы по арматуре. На последнем фото вид на перекрытие сверху в районе ступеней (глубина опирания 10 мм).

02-04-2015: Доктор Лом

Да, план плиты действительно не простой, не так я его представлял. Тем не менее ваши фотографии и то, что трещины параллельны плохо опирающейся на балку арматуре, лишь подтверждает мое предположение.

А если на балку опирается, точнее частично не опирается короткая арматура, а не длинная, то это еще с большей вероятностью могло привести к появлению трещин. Впрочем характер деформаций в районе балки более сложный чем я предполагал, но сути это не меняет.

03-04-2015: Александр

То есть армирование плиты с переизбытком арматуры (по расчётам было определено как 489,21% от предельного значения)не способно было компенсировать нагрузку от «неопирания» 5-ти коротких арматурных стержней на участке 830 мм.И эффективнее было,а точнее единственным правильным решением,усилить границы неопирания скрытыми балками?Простым добавлением в тело плиты по 2-а арматурных стержня диаметром 12 с каждой стороны неопирания ?Или же обвязав их хомутами?

И ещё позволю себе вопрос из области пророчеств Нострадамуса. Могло ли способствовать появлению трещин с нижней стороны плиты ( а с верхней мой опыт показывает ,что возможно уже при усадке бетонной смеси,даже при вибрировании в 2 этапа)сориентированных по арматурной сетке, уменьшение защитного слоя.При обвязке торца плиты п-образными элементами некоторые были согнуты не по размеру,и защитный слой в этих местах мог быть около 10 -12 мм,и даже меньше.

И в общем случае,где при равных условиях — одинаковая толщина плиты,один класс бетона,но разные размеры рабочего сечения плиты и защитного слоя,может при незначительном прогибе раскрыться трещина?

Есть ещё вопрос по оптимальным размерам часторебристого перекрытия (монолитного),анкерению арматуры в бетоне с помощью химических анкеров,и по расчёту минимального сечения колонн.В каких разделах сайта их лучше задать Вам.Большое спасибо за помощь.

03-04-2015: Доктор Лом

Я ничего не утверждаю, а лишь предполагаю. А усиленное равномерное армирование по всей плите не сильно влияет на концентрацию местных напряжений. А в вашем случае завышенное армирование несомненно помогло (как я уже говорил, я не так себе представлял план плиты).

Дополнительные стержни по каждой стороне неопирания не решили бы проблему. В линейных изгибаемых элементах трещины перпендикулярны продольной арматуре, поэтому мне важно было знать направление трещин (в плитах с опиранием по контуру все сложнее, но сейчас не об этом). Поэтому более эффективным было бы армирование на «пятачке» перед балкой стержнями большего диаметра по длинной стороне, чтобы воспринимать дополнительные нагрузки.

Да, уменьшение защитного слоя также может привести к появлению трещин.

В общем случае главные трещины для квадратной плиты проходят по диагоналям, для прямоугольной плиты — похожи на конверт, выходят из углов плиты под углом примерно 45 градусов, а из точек пересечения примерно посредине плиты проходит трещина, параллельная длинной стороне. На сколько они раскрываются — отдельный вопрос. Для лучшего понимания физики процесса рекомендую почитать статью «К расчету пластин на действие равномерно распределенной нагрузки».

По расчету ребристого перекрытия и ж/б колонн есть соответствующие статьи, там можете задать свои вопросы.

Исследование трещин. Когда нужно начинать беспокоиться

Нужно ли их бояться?

Обнаружение трещины в подвальной стене или на полу может привести в уныние и вызвать сильное беспокойство. Сразу же вы начинаете беспокоиться о повреждении водой после затопления помещений и стоимости ремонта. Как узнать, когда начать беспокоиться?

В этой статье о будет дан краткий обзор каждого типа трещин, которые могут поразить ваш подвал, возможных причин и того, какие работы понадобятся для их устранения.

Существует много разновидностей трещин в фундаменте, которые могут указывать на определенный тип повреждения. Ремонтные работы будут варьироваться в зависимости от типа материала фундамента, а также от размера, формы и местоположения повреждений.

Трещины на стенах фундамента

Можно заметить, что они обычно одинаковы по ширине или иногда, выглядят как V-образные трещины. Они будут шире в верхней части (на поверхности) и уменьшатся по мере их углубления в стене. Они могут варьироваться по длине и остановиться до того, как достигнут нижней части стены. Усадочные трещины часто появляются под окнами подвала, над дверями, в местах спуска и в центре длинной стены, если армирование не использовалось. Обычно они имеют ширину менее 0,15 мм и проявляются в виде волосяных, спорадических, случайных и прерывистых трещин или комбинации всех типов в стене. Почти всегда проходят через всю глубину фундаментной стены, поэтому могут быть источником попадания воды.

Причины трещин в усадке бетона

Усадка происходит в результате отверждения бетона, что является химической реакцией и зависит от количества воды, типа заполнителя, влажности, качества портландцемента, грунтовых вод, воздействия прямых лучей солнца, температуры и других условий. Эти дефекты могут появиться в любом здании по разным причинам, в зависимости от типа конструкции.

Например, когда происходит усадка бетона, в нем возникают внутренние напряжения. Растрескивание снимает это напряжение в процессе реакции отверждения.

Монолитные бетонные фундаментные стены

Усадочные трещины могут быть вызваны плохим перемешиванием компонентов, ускоренным отверждением, неправильным или отсутствующим армированием. Температурные колебания в соответствии со сменой времени года также могут привести к неравномерному расширению или сжатию бетона, что может привести к растрескиванию.

Кирпичные стены

В то время как кирпичи больше не используются для строительства современных фундаментов, в старых зданиях все еще могут быть кирпичные стены для поддержки первого этажа. Кирпичная кладка обычно не даёт усадки.

Усадочные трещины обычно не требуют каких-либо восстановительных работ или структурного контроля в монолитных или блочных стенах. Однако, в кирпичной стене они не будут вызваны усадкой и могут указывать на проблемы конструкции или фундаментов.

Следует соблюдать осторожность, поскольку существует значительный риск обрушения стены, поэтому немедленно свяжитесь с профессионалом.

Усадочные трещины могут быть отремонтированы путем расшивки (расширения) устья трещины, заполнения шпатлевкой для кладки, эпоксидной смолы, полиуретана или других герметиков. Такой ремонт обоснован когда есть понимание, что усадка фундамента не продолжится

Трещины в стене — опасность усадки

Вертикальные настенные трещины

Они часто присутствуют в монолитных стенах, более широких в основании и продолжают увеличиваться в длину и ширину. Могут появиться в процессе строительства, распространяются по всей длине стены до пола и, возможно, станут местом проникновения воды. Расширение трещин самопроизвольно может увеличиться в размере до 0,5 мм или более или полностью остановиться.

Причины образования трещин в стенах

Они вызваны движением фундамента из-за плохо утрамбованных подстилающих слоев (грунта, щебня, песка), неправильным размещением или отсутствием в необходимом количестве стальной арматуры. Гидростатическое давление воды из грунта, горизонтальная нагрузка прилегающих грунтов на конструкции, обратная засыпка также могут вызвать неравномерное напряжение и привести к растрескиванию. Гидростатическое давление оказывает воздействие на внешнюю стену фундамента и становится сильнее в глубине под землей.

Диагональные

В то время как большинство усадочных трещин проявляются вертикально, диагональные трещины могут возникать по углам стены, где она была подвержена морозу или явлению морозной пучинистости грунтов. Также причиной могут стать, точечные нагрузки — рост корневой системы деревьев / кустарников, посаженных слишком близко к фундаментной стене. Диагональная трещина под окном цокольного этажа может быть следствием подъема фундамента, указывающего на недостаточную заглубленность. Трещины, которые появляются где-либо еще на стене и имеют более широкую нижнюю часть, чем верхняя, будут обозначать осадку здания.

Горизонтальные

Такие трещины часто появляются в конструкции бетонных блоков (ФБС). Чаще всего появляются в межблочных швах.

Трещины в середине стены могут быть вызваны повреждением в результате использования тяжелого оборудования у стены, преждевременной или чрезмерной засыпки до установки каркаса пола или увеличением нагрузки на землю в результате воздействия воды или мороза.

Трещины в нижней части стены обычно возникают из-за чрезмерной горизонтально-направленной нагрузки грунта и обостряются в местах с влажным или плотным грунтом. Давление грунта является самым сильным в нижней части стены и может увеличиваться при горизонтальном движении, когда давление грунта на стену направлено внутрь здания.

Ремонт трещин в стенах

Состояние грунта и применяемые материалы будут определять тип ремонта, который потребуется для устранения проблем. Фундамент должен быть стабилизирован, например по технологии глубинного инъектирования. Инъектирование цементосодержащих суспензий посредством стальных инъекторов является одним из лучших способов исправления ситуации. Инъекторы вбиваются в почву рядом с фундаментом до стабильных слоев грунта на глубину 3-6 м. Производители работ, как правило, гарантируют качество таких услуг на 60 лет, поэтому этот вид ремонта будет надежным решением.

Земляные работы и реконструкция могут быть необходимы для капитального ремонта. Этот тип работ обычно сочетается с гидроизоляцией фундамента и дренажными компонентами, чтобы предотвратить повторение проблемы. Это может включать исправление проблем кровли, поверхностного стока или установку дренажной системы . Широкие трещины ни в коем случае не должны быть заделаны герметиком или эпоксидной смолой без установки причинн их появления и завершения необходимого ремонта. Они могут быть вызваны проседанием фундаментов, лежащих на неуплотненном грунте, спровоцированы усадкой фундаментной плиты или ленты.

Трещины в перекрытиях

Существует три различных способа укладки бетонных полов, каждый из которых имеет уникальные характеристики и причины появления трещин:

Плавающая фундаметная плита — котлован засыпается ровным слоем песка или гравия. Поскольку почва обычно не уплотнена, существует риск растрескивания и оседания. Сток воды, затопление или утечки могут просочиться под здание и вызвать осадку. Однако любые видимые трещины фундамента могут не повлиять на общую структурную прочность здания.
Стабилизированная плита — в этом случае края пола опираются на выступ в ленточном фундаменте. Почва и гравийная основа уплотнены. Трамбование почвы будет иметь небольшое влияние на этот тип заливки, однако значительное оседание или неправильное усиление при заливке может привести к полному разрушению плиты.
Плита на сваях — этот метод используется, когда монолитная плита и столбчатый фундамент заливаются одновременно. Трещины могут указывать на оседание фундамента и могут вызывать структурные проблемы.

Ремонт усадочных трещин

Усадочные трещины в подвальном бетонном полу встречаются часто и редко указывают на причину для беспокойства. Тем не менее, есть несколько корректирующих методов, доступных для замедления их дальнейшего роста:

Добавление арматурных элементов, если они не включены в конструкцию, может уменьшить напряжение усадки. Хотя трещины все еще могут появляться, они будут располагаться в стыках, а не на полу.
Неструктурные трещины, через которые проникает вода, могут быть закрыты с помощью инъекции пенополиуретана. Это остановит утечки и может быть покрыто бетонным герметиком или краской, чтобы скрыть неприглядный вид.

Рекомендуется ремонтировать осадку плит перекрытия, когда трещины превышают 0,5 мм по ширине или 0,3 мм смещения по вертикали.

Несколько методов могут быть реализованы и описаны следующим образом:

Нагнетание цементов — этот процесс используется для поднятия бетонной плиты пола путем нагнетания низкопрочного бетона (молочка) снизу. Полиуретановые смолы также можно вводить под фундамент. Комбинация смол затвердевает в пластик, который содержит пузырьки газа. По мере расширения пол будет подниматься. Этот метод подходит, если несущая порода или устойчивые почвы не слишком глубокие. Тиксотропный раствор вводится под давлением, чтобы заполнить пустоту под плитой.
Дренажная система. Если установлено, что грунтовые воды стекают под пол и разрушают почву, можно установить дренажную систему. Вокруг внутреннего периметра подвала прорезан желоб, где в гравии установлена дренажная труба из ПВХ, соединенная с отстойником для безопасного отвода избытка воды из дома.

Некоторые ремонтные работы потребуют земляных работ, которые повлекут за собой использование тяжелого оборудования и обнажение стены фундамента. Хотя это позволит провести тщательный осмотр фундаментов, стен, мембран, это чрезвычайно опасно и должно выполняться профессиональной гидроизоляционной компанией или подрядчиком. Растрескивание пола может быть симптомом более крупной проблемы урегулирования, и этот экстремальный процесс может быть единственным выходом для решения проблемы.

Как их ремонтировать?

Трещины бетонных стен и пола следует разделить на три категории:

Косметические, не требующие дальнейшего ремонта;
Сомнительные, необходим мониторинг, наблюдение за изменениями или ухудшением условий;
Значительные, безусловно требующие ремонта.

Для тех трещин, которые вы определили как требующие ремонта, разделите их в порядке приоритета. Очевидно, что наиболее неотложными являются места, где существует риск обрушения или небезопасной эксплуатацией. Для менее опасных мест обязательно составьте график корректирующих работ в короткие сроки. Профессиональный осмотр должен помочь определить потенциальный ущерб зданию и сроки каждого ремонта.

Принимая упреждающий подход к структурным изменениям, включая трещины бетонной стены и пола, вы можете избежать крупных ремонтных работ. Помните, что всякий раз, когда у вас есть вопросы или сомнения по поводу трещин в фундаменте или проблем с гидроизоляцией, обратитесь к специалистам

Любое копирование текстов или фрагментов текста, картинок без согласия автора запрещено авторским правом.

Не заморачивайтесь над небольшими трещинами в плите

ВОПРОС: Когда мы купили дом, инспектор сообщил, что проблем с фундаментом нет. После переезда мы постелили новый ковер, а когда старый ковер сняли, то обнаружили несколько трещин в бетонном полу.

Укладчик ковров сказал, что это нормально, но трещины в нашем доме не кажутся нам очень нормальными. Мы задаемся вопросом, может ли что-то быть не так с нашим фондом. Думаете, наш жилищный инспектор ошибся?

ОТВЕТ: Каждая бетонная плита имеет трещины.Даже когда вы их не видите, плиты пронизаны сетью микротрещин, возникших в результате обычной усадки.

Когда новый бетон затвердевает, всегда происходит усадка. А поскольку бетон не является эластичным материалом, трещины неизбежны и редко вызывают беспокойство.

Если в вашем полу трещины не больше одной восьмой дюйма или шире, они, вероятно, являются результатом нормального напряжения, как сказал укладчик ковра.

В некоторых местах трещины в плитах могут также возникать из-за экспансивного глинистого грунта.Когда это происходит, высота пола обычно будет выше по направлению к центру дома и наклонена вниз к внешним стенам.

Но опять же, если трещины кажутся узкими и ровными, серьезное беспокойство обычно не оправдано.

При значительном неблагоприятном воздействии расширяющейся почвы могут наблюдаться другие симптомы, такие как трещины в стенах и потолках или плохо подогнанные двери и окна. Когда такое повреждение становится очевидным, или когда трещины в плите необычно широкие, следует проконсультироваться с лицензированным инженером.

Трещины в плитах перекрытия также могут возникать из-за корней деревьев. Если большие деревья растут слишком близко к вашему дому, может быть оправдано удаление некоторых корней или, возможно, даже самих деревьев.

Крышка дымохода может остановить медленное просачивание воды

В: Жилищный инспектор заметил белое пушистое вещество на внутренних стенках моего камина и посоветовал установить крышку дымохода. Этот материал имеет порошкообразный вид и время от времени появляется на кирпичах.

Я просто счищаю его всякий раз, когда это происходит, и не заметил никаких других проблем.Как колпак на дымоходе может повлиять на внутреннюю часть камина?

A: Белое известковое вещество в вашем камине состоит из минеральных солей, известных как высолы. Они обычно образуются на кирпичных и бетонных поверхностях при умеренном проникновении влаги.

Медленное просачивание воды является наиболее распространенным способом попадания минеральных солей на каменные поверхности. Когда вода высыхает, эти соли кристаллизуются. Обычно это происходит с кирпичными каминами, потому что на каменных дымоходах не требуются колпаки от дождя.Следовательно, дождевая вода, попадающая в дымоход, может проникать через дымовую полку в футеровку из огнеупорного кирпича.

К счастью, небольшое количество высолов вряд ли окажет существенное влияние на общую прочность и целостность каменной облицовки топки. Но если постоянное просачивание влаги не остановить в течение многих лет, кирпичи и раствор могут постепенно ослабевать и разрушаться.

Жилищный инспектор был прав в своей рекомендации. Попросите сертифицированного трубочиста установить металлическую заглушку на верхнюю часть дымохода.Таким образом, вы можете предотвратить дальнейшее проникновение влаги. При этом вы также можете убедиться, что установлен сертифицированный искрогаситель и что не произошло значительного разрушения кладки.

Требуется осмотр коммерческого здания

В: Я участвую в своей первой сделке с коммерческой недвижимостью. Когда я потребовал, чтобы имущество было проверено инспектором, мой агент сказал, что это необычная практика, обычно применяемая к жилой недвижимости.

Я боюсь покупать любую недвижимость без профессионального осмотра и удивляюсь, что кто-то идет на такой риск.Что посоветуете?

О: В последние годы рынок недвижимости постепенно перенял обычай проводить инспекции домов при покупке большинства жилых помещений. Этот процесс начался в середине 1970-х и к 1990-м стал стандартной практикой для большинства покупателей жилья.

Но что касается коммерческой недвижимости, то в умах многих инвесторов едва пробудилась осведомленность об инспекционных услугах. Фактически, в некоторых областях сама тема строительной инспекции редко затрагивается при обсуждении покупки коммерческой недвижимости.

Причина такого несоответствия остается загадкой. С точки зрения структурной целостности, общей безопасности и финансовой ответственности необходимость детального физического осмотра так же важна для коммерческой недвижимости, как и для жилой.

Крыши одинаково подвержены износу и протечкам, фундаменты и конструкции стен в равной степени подвержены повреждениям и осадкам, сантехника и трубопроводы не менее подвержены протечкам, равновероятны риски возникновения пожара и поражения электрическим током в электрических системах независимо от типа приобретаемого здания.

Кроме того, цена большинства коммерческих зданий превышает цену большинства жилых домов.

При суммах покупок, исчисляемых сотнями тысяч долларов, а иногда и миллионами, цена инспекции является выгодной сделкой, если учесть степень защиты прав потребителей, которую она обеспечивает. Более того, плата за осмотр часто может быть возмещена в виде ремонта, заключенного по контракту с продавцом.

Когда вы взвешиваете все за и против, коммерческую недвижимость следует покупать с открытыми глазами, и эти глаза должны принадлежать квалифицированному инспектору по недвижимости.

Возник вопрос по любому аспекту домашней инспекции? Отправьте его Барри Стоуну, Los Angeles Times, 540 Atascadero Road, Morro Bay, CA 93442. Запросы также можно направлять по электронной почте по адресу: [email protected].

Все вопросы будут рассмотрены для использования в «Спросите инспектора», но на них нельзя ответить по отдельности.

Трещины в полу подвала — гидроизоляция AA Action

5 основных причин трещин в подвальном этаже

Большинство подвалов имеют пол из бетонных плит.Иногда в подвальном этаже образуются трещины, из-за чего плита отделяется и выглядит неприглядно. Распространенное заблуждение среди многих домовладельцев заключается в том, что эти трещины возникли в результате дефектов, возникших в процессе строительства. Более циничное объяснение этому состоит в том, что бетонные плиты делятся на две категории – те, которые уже треснули, и те, которые со временем треснут.

Очевидно, что существуют более реальные причины образования трещин в цокольном этаже.Независимо от того, живете ли вы в недавно построенном доме или в старом существующем строении, трещин в цокольном этаже можно избежать при правильном планировании и/или подготовке, особенно когда ваш дом находится в процессе строительства. Всякий раз, когда вы оцениваете трещины, которые образовались в вашей бетонной плите, задайте себе следующие вопросы:

Насколько активна трещина в вашем подвальном этаже (другими словами, кажется ли, что она растет)?
Размер трещины (по горизонтали и по вертикали, т.е. длина и глубина)?
Где находится трещина (проходит ли она по полу или на стыке пола и стены)?

Ответы на эти вопросы помогут вам определить, как лучше всего подойти к ним и сделать ремонт. Трещины в цокольном этаже носят скорее косметический характер, чем что-либо еще. Это означает, что затраты на их ремонт, как правило, превышают выгоды от ремонта. Кроме того, нередко или необоснованно появляются небольшие трещины в бетонных плитах перекрытия.

Так что же на самом деле вызывает трещины в полу подвала? Ниже приведен список наиболее распространенных причин образования этих трещин:

Замерзание и оттаивание. Если вы живете в регионе, где обычны сильные морозы и земля остается замороженной в течение длительного периода времени, в вашем подвальном полу могут появиться трещины. Это связано с тем, что при замерзании грунта происходит его расширение, а при оттаивании оно сжимается. Это расширение и сжатие заставят бетонную плиту немного сместиться, в конечном итоге оказывая достаточное давление на плиту, вызывая ее растрескивание и раскол.Этот процесс протекает намного быстрее в районах с экстремальными температурными диапазонами.

Неправильная толщина – если подрядчик, заливавший бетон при строительстве дома, не залил достаточно, чтобы достичь требуемой толщины, или установил его неправильно, существует гораздо больший риск образования трещин в цокольном этаже. В большинстве областей необходимая толщина составляет минимум 4 дюйма. Кроме того, при заливке плиты следует использовать арматуру или арматурную проволоку.

Усадка – одной из наиболее распространенных причин образования трещин в цокольном этаже является усадка плиты, которая происходит с течением времени.Вес плиты заставляет землю под ней уплотняться по мере ее оседания. Если одна часть плиты осядет глубже или быстрее, чем другие участки, бетон в конечном итоге треснет.

Неравномерное распределение веса — в зависимости от предполагаемого использования вашего подвала плита может начать трескаться из-за неравномерного распределения веса. Другими словами, если это часто используемое жилое помещение, возможно, вы установили тяжелую мебель, джакузи или бильярдный стол. Эти тяжелые предметы вызывают дисбаланс в распределении веса, что со временем может привести к образованию трещин.

Вода – во многих случаях вода действует подобно оседанию, особенно если под бетонной плитой имеется чрезмерное ее скопление. Плита начнет проседать, в результате чего она будет неровной в тех местах, где скопилась вода, а грунт остается достаточно влажным. Эта неровность пола вызывает напряжение, и когда вес плиты становится слишком большим, возникают поломки и трещины.

Позвоните сегодня в компанию AA по гидроизоляции, чтобы получить бесплатную оценку дома без обязательств

410-705-5714

С гордостью обслуживаем Мэриленд, округ Колумбия, Вирджинию и некоторые районы Делавэра и Пенсильвании

Основные причины появления трещин в бетонном полу и способы их устранения

Вы все взволнованы тем, что наконец-то переехали в свой новый дом и все уладили.Представьте свой шок, когда вы идете к своей машине и обнаруживаете огромную трещину на полу гаража в бетоне! Прошло всего несколько месяцев с тех пор, как ваш подрядчик закончил ваш дом, и теперь вам нужно разобраться с потрескавшимся бетоном.

Трещина бетонного пола в гараже – период. Как мы все знаем, бетон не похож на пластичный материал, поэтому он не гнется и не растягивается, не ломаясь. Тем не менее, он расширяется и сжимается при изменении температуры, что приводит к трещинам, которые вы сейчас видите в недавно построенном доме.Хотя это может указывать на проблемы с фундаментом, это не всегда так. Трещины в полу гаража — обычное явление, и они не обязательно являются признаком серьезных структурных проблем. Бетонные подрядчики постоянно сталкиваются с такими ситуациями, и в некоторых случаях домовладелец может легко устранить трещины самостоятельно. Прежде чем приступить к ремонту трещины, необходимо выяснить, что ее вызвало.

Итак, давайте сначала разберемся, по каким причинам может образоваться трещина на бетонном полу в гараже, а потом обсудим, что делать, если у вас есть все необходимое для его ремонта.

Распространенные причины трещин в гараже с бетонным полом

1) Фундамент дома осел

В течение первых одного-двух лет в фундаменте нового дома произойдут некоторые изменения, из-за которых пол в гараже может немного осесть. Одна из возможных причин оседания заключается в том, что если массивное дерево убрать с места рядом с бетонной плитой, невидимые корни или закопанные корни в конечном итоге разложатся. Разложившиеся корни создают пустоты и приводят к тому, что фундамент немного оседает, а в бетоне появляются трещины.Иногда называемое проседанием, оседание обычно происходит над траншеями, в которых зарыты водопроводные трубы и инженерные коммуникации. Часто указанные траншеи не уплотняются при повторной засыпке. Когда бетонная плита без опоры помещается поверх плохо спрессованной траншеи, пустота, образовавшаяся в результате осадки, может вызвать трещину в ней.

Подробнее: Покупка дома с треснувшим фундаментом

2) В смеси бетона слишком много воды

Хотя большинство бетонщиков знают, что слишком много воды в бетонной смеси не дает оптимально прочной плиты для полов гаража, многие из них все же повторяют ту же ошибку! Они считают, что если в бетон добавить избыток воды, его будет легче монтировать. Однако это далеко не так, и на самом деле это главный подозреваемый в растрескивании полов в гараже!

Трещины, возникающие в результате добавления избыточного количества воды в бетонную смесь, называются трещинами пластической усадки. Прежде чем бетон затвердеет (в пластичном состоянии), он наполнен водой, которая занимает много места и увеличивает размер бетонной плиты. Как только эта плита теряет лишнюю влагу, она дает усадку. По мере того, как он сжимается, он тянет гранулированную подложку, создавая напряжение, которое разрывает бетон.Если напряжение становится невыносимым для уже затвердевшего бетона, начинают развиваться трещины, чтобы снять напряжение.

3) Бетонная плита слишком быстро высохла

Быстрое высыхание плиты – еще один фактор, вызывающий образование трещин на бетонном полу гаража. По этой причине выделяют два типа трещин: трещины с треском и трещины с образованием корки. Последний тип возникает в процессе штамповки бетона. Обычно это происходит в ветреные или солнечные дни, когда самая верхняя часть бетонной плиты высыхает быстрее, чем нижняя.В результате верх становится слишком твердым, и поэтому, когда штамп внедряется, он быстро растягивает поверхность и вызывает небольшие трещины на краях бетонной плиты.

Первый тип трещины, растрескивание, представляет собой мелкую трещину, которая выглядит как разбитое стекло или паутина. Это происходит на бетонной плите, когда самая верхняя часть слишком быстро теряет воду.

Держите свой дом в порядке с My Maintenance

Упростите владение домом с помощью настроенного Kukun графика технического обслуживания дома и уведомлений поставщиков услуг.

4) Перегрузка бетонной плиты

Еще одна причина, по которой трескается бетонный пол в гараже, заключается в слишком большом весе поверх удара. Несмотря на то, что бетон является очень прочным материалом, как и любой строительный материал, он имеет предел допустимой нагрузки. Следовательно, если вес PSI слишком велик для того, чтобы земля под бетонной плитой могла его выдержать, она обычно трескается. Это особенно актуально после длительных периодов таяния снега или дождя, когда почва мягкая и влажная.Трещины такого рода возникают из-за того, что прочность бетонной плиты на изгиб меньше прочности на сжатие, в результате чего плита скручивается до предела прочности.

Что делать с большой трещиной?

Pixabay

Конечно, если трещина слишком большая, вам может понадобиться помощь бетонщиков. Однако, если у вас есть знания и некоторые навыки, то вы можете отремонтировать его самостоятельно. Хорошей новостью является то, что процесс ремонта прост и понятен.Во-первых, выдолбите зону трещины с намерением сделать задний угол. Во-вторых, очистите все сыпучие материалы. В-третьих, насыпьте немного песка в трещину на расстоянии нескольких дюймов от поверхности. В-четвертых, приобретите обогатитель бетона и приготовьте песчано-бетонную смесь. Наконец, заполните трещину и растушуйте, пока не получите новый ровный бетон.

Подробнее: Оживите пол в гараже с помощью эпоксидного покрытия

Способы сведения к минимуму крупных трещин в бетонных полах гаражей

Говорят, унция предотвращения лучше, чем фунт лечения, поэтому настоятельно рекомендуется свести к минимуму образование крупных трещин в бетонных полах гаража.Чтобы заранее позаботиться о бетонном полу в гараже, вот несколько советов, которые вам нужно сделать:

Использовать контрольные соединения

Поскольку инженеры и подрядчики знают, что большинство бетонных плит могут треснуть, они обычно контролируют места, где они наиболее вероятно треснут. Это достигается размещением так называемых контрольных швов в плитах, часто от десяти до двадцати футов друг от друга и во всех направлениях. Регулирующие швы допускают движения, вызванные усадкой при высыхании и изменениями температуры. Это дает подрядчикам активную роль в принятии решения о том, где они хотят, чтобы плита треснула, если бетон поддастся!

Тщательно контролировать количество воды в смеси

Ранее мы объясняли, что избыток воды в бетонной смеси в значительной степени способствует растрескиванию пола в гараже. Лучший способ предотвратить растрескивание такого рода – соблюдать низкое соотношение воды и цемента.

Подробнее: Как убрать влагу со стен

Адекватно вылечить бетон во избежание слишком быстрого высыхания

Правильно затвердевшая бетонная плита повышает долговечность, прочность, износостойкость и водонепроницаемость.При отверждении следует соблюдать осторожность, чтобы избежать слишком быстрого высыхания. Желательно, чтобы плита была залита, затоплена или опрыскана туманом. В противном случае используйте эффективные варианты удержания воды, такие как покрытие песком, соломой, мешковиной или холстом, чтобы гарантировать, что он постоянно остается влажным. Как только бетонная плита станет достаточно твердой, чтобы противостоять любым поверхностным повреждениям, на нее наносится полиэтиленовая пленка или водонепроницаемая бумага.

Если вам нужно отремонтировать трещину в полу вашего гаража, обязательно свяжитесь с нами, и мы позаботимся о ваших потребностях!

Подробнее: Декоративные бетонные полы: подробное руководство по уходу

Автор Терри Смит.27 декабря 2018 г.

Терри Смит — владелец Concrete Contractors of Killeen. Работая в бетонной промышленности более десяти лет, предлагая все, от жилого до коммерческого бетона, его бизнес с гордостью обслуживает Киллин и прилегающие районы для всех конкретных проектов и нужд.

Трещина в полу — Ремонт фундамента в Западном Колорадо

Причины и способы устранения трещин и проседания бетонных полов

Опоры из бетонных плит, используемые под полом для постоянной стабилизации пола. Обратите внимание, как опоры могут уходить глубоко под пол, удлиняясь до тех пор, пока не достигают подходящего грунта.

Бетонная плита пола имеет признаки проседания, провисания или оседания. Ваш пол может трескаться, или стены могут отделяться от пола ниже или потолка выше.

Контрольные знаки

Трещины в бетонном полу
Полы, опускающиеся и отделяющиеся от стен, образующие зазор между полом и стеной
Внутренние стены, отделяющиеся от потолка, образующие зазор между стеной и потолком
Стены, отходящие от соседних стен
Трещины во внутренних стенах, обычно в углах внутренних дверей

Как это исправить

Установите систему опор из плит под перекрытием из бетонных плит.Эти опоры могут доходить до крепких опорных грунтов, обеспечивая долгосрочную поддержку.

Мы можем починить ваши треснувшие полы из плит раз и навсегда! Позвоните нам, чтобы получить бесплатное предложение по ремонту плиты перекрытия сегодня! Мы обслуживаем Montrose, Grand Junction, Aspen, Delta, Glenwood Springs, и многие близлежащие районы Колорадо.

Признаки осадки плиты

Когда плита перекрытия оседает, повреждение может проявляться по-разному. Наряду с трещинами в бетоне полы могут отделяться от стен по мере их опускания вниз. В качестве альтернативы внутренняя стена может быть снесена вместе с полом, вместо этого отделившись от потолка. Стены также могут отрываться от других стен, и могут образовываться трещины во внутренних стенах — обычно в углах межкомнатных дверей.

Что вызывает усадку бетонной плиты пола?

Когда бетонный пол оседает, это может привести к серьезному повреждению вашего дома. Причины осадки плиты перекрытия почти всегда связаны с тем, что грунты под ними не могут выдержать вес бетона.Они часто сопровождают другие проблемы с фундаментом в вашем доме.

Тремя наиболее распространенными причинами усадки бетонных плит перекрытия являются следующие:

Сушка и усадка почвы под плитой

Системы HVAC (отопление, вентиляция и кондиционирование воздуха) могут быть установлены под плитой пола. Со временем воздуховоды могут пропускать воздух, что может высушивать почву.

По мере высыхания и усадки грунта под плитой перекрытия образуются щели, образующие пустоты. Поскольку грунт больше не поддерживает плиту перекрытия, пол начинает трескаться и проседать в пустотах.

Вымывание грунта под плитой

Обычно это происходит из-за протечки водопровода. Если протечка сантехники серьезная и есть путь для протекания воды, она может вымыть почву из-под плиты.

Поскольку под полом образовалась пустота, больше ничего не поддерживает бетонную плиту. Со временем он начинает трескаться и опускаться вниз.

Плохое уплотнение насыпного грунта

Во время строительства нового дома слои грунта обычно перемещают или распределяют, чтобы достичь желаемого уровня грунта.Когда дом построен, фундаменты можно углубить, чтобы они проходили ниже слабых насыпных грунтов и избегали проблем с осадкой фундамента.

Плита, однако, остается на насыпном грунте. Если насыпь была плохо утрамбована, грунт насыпи сжимается и оседает, а под плитой образуется пустота. Со временем плита трескается, ломается и оседает в пустоту.

К счастью, существуют быстрые и эффективные способы решения проблем, связанных с осадкой бетонных плит перекрытий. Если вы хотите получить бесплатное предложение по стабилизации фундаментной плиты для решения вашей проблемы, позвоните или напишите нам сегодня!

Установка системы перекрытия

Система опор для перекрытий стабилизирует бетонную плиту пола в вашем доме.Это дает наилучшие возможности для выравнивания пола и подъема ненесущих перегородок, которые могли осесть вместе с плитой. Чтобы установить нашу систему, наш подрядчик выполнит следующие шесть шагов:

Подготовка к установке

До дня установки представитель нашей компании уже проверит ваш фундамент. Тогда же было оформлено письменное предложение по ремонту фундамента.

Ваши специалисты по ремонту фундамента будут использовать это предложение, чтобы наметить места, где будут установлены плитные опоры.В начале установки каждой опоры из плит в бетонном перекрытии проделывается небольшое отверстие. Это отверстие создаст точку доступа для стоек перекрытий, которые будут установлены.

Позиционирование кронштейна плиты

Чтобы опора из плиты могла «подниматься», под бетонной плитой размещается скоба для плиты.

В системе Slab Pier System используется трехкомпонентный кронштейн для плиты, который устанавливается под бетонным полом, что позволяет просверлить в бетонной плите отверстие гораздо меньшего размера.Кроме того, этот более крупный кронштейн охватывает большую площадь пола, обеспечивая более равномерное распределение веса.

Установка стальных труб

Стальные трубы с гидравлическим приводом спускаются вниз через кронштейн к подстилающим грунтам.

Эти стальные трубы являются настоящей силой системы опор фундамента и отвечают за перенос веса дома на крепкие поддерживающие грунты. Для предотвращения коррозии доступны сваи из плит, изготовленные из оцинкованной стали.Это гарантирует качество и долговременную прочность вашей системы опор для перекрытий.

Перенос веса плиты на грунт

Вес бетонной плиты передается через опоры на несущие слои под вашим домом.

По мере того, как система поднимает пол из бетонных плит вверх, опускание пола будет навсегда остановлено. Часто также можно поднять бетонную плиту обратно в горизонтальное положение.

Инъекционный цементный раствор

После того, как бетонная плита будет поднята, под снятым полом останется пустота.

Кроме того, если ваш пол проседал из-за утрамбованного грунта или вымывания, щель существовала еще до укладки. Чтобы решить эту проблему, мы тщательно закачиваем раствор под плиту, чтобы заполнить все пустые места.

Уборка

Компания Foundation Repair of Western Colorado гордится тем, что ваш дом выглядит чистым и опрятным. После завершения установки мы заделываем все просверленные отверстия бетоном, что делает окончательную установку практически незаметной.

Любой мусор, образовавшийся во время установки, очищается и удаляется нами. И как только мы закончим, вы можете быть спокойны, зная, что у вас есть 25-летняя гарантия на дефекты производителя, а также гарантия производительности от нас.

Чего НЕЛЬЗЯ делать

Как и в большинстве домашних ремонтов, некоторые работают все время, некоторые работают некоторое время, а некоторые вообще не работают. Вот два «исправления», которые мы в Foundation Repair of Western Colorado НЕ рекомендуем:

Замена бетонной плиты

Для выполнения такой работы необходимо демонтировать всю домашнюю мебель, все напольные покрытия и внутренние стены внутри здания.Как только это будет сделано, бригада разбивает существующий пол на мелкие кусочки и удаляет их вручную.

Далее заливают новый пол взамен снятого. Домовладелец должен подождать не менее двух недель, пока плита полностью высохнет.

После завершения отверждения теперь можно восстановить внутренние перегородки, переустановить напольные покрытия и вернуть домашнюю мебель.

Хотя эта ситуация является разрушительной и дорогостоящей, реальная проблема здесь заключается в том, что проблема, которая изначально вызвала проблему, не была решена.

Без решения проблем с почвой, которые первоначально привели к трещинам в вашем бетонном полу, ваш новый пол может со временем «сломаться»!

Повторное выравнивание раствора поверх плиты

Чтобы начать этот процесс, необходимо удалить все напольные покрытия, которые были уложены на плиту. Затем пол подготавливают таким образом, чтобы затирка могла сцепиться с поверхностью плиты.

Самонивелирующаяся затирка заливается вдоль поверхности плиты, где она начинает заполнять нижнюю часть пола и создавать ровную поверхность.После того, как затирка высохнет в течение нескольких дней, напольное покрытие можно заменить.

Однако, если пол не был подготовлен должным образом, затирка может плохо сцепляться с бетонной поверхностью исходной плиты пола. Со временем это может привести к отламыванию больших кусков нового пола.

Кроме того, цементный раствор увеличивает вес плиты, что может усугубить ситуацию, вызывая дальнейшую осадку.

И, как и в случае с двумя последними вариантами, реальная проблема осадки грунта не решается!

Ищете подрядчиков по ремонту фундаментных плит в Колорадо?

Компания Foundation Repair of Western Colorado предлагает проверенные решения для выравнивания пола из бетонных плит, а также другие решения для ремонта фундамента домовладельцам по всему Колорадо.Мы предоставляем каждому из наших клиентов бесплатное, ни к чему не обязывающее предложение по ремонту плиты в письменном виде до выполнения каких-либо работ. Чтобы записаться на прием, позвоните или напишите нам сегодня!

Наша зона обслуживания включает Гранд-Джанкшен, Монтроуз, Дельта, Аспен, Гленвуд-Спрингс и близлежащие районы, такие как Остин, Стимбот-Спрингс, Гленвуд-Спрингс, Карбондейл, Крейг, Дельта, Клифтон.

Трещина в полу — Услуги Фонда Маунт-Вэлли

Проблема:

Контрольные знаки:

Трещины в бетонном полу
Полы, отходящие от стен и образующие зазор между полом и стеной
Внутренние стены, отделяющиеся от потолка и образующие зазор между стеной и потолком
Стены, отходящие от соседних стен
Трещины во внутренних стенах обычно возникают в углах внутренних дверей

Как это исправить:

Мы можем починить ваши треснувшие полы из плит раз и навсегда! Позвоните нам, чтобы получить бесплатное предложение по ремонту плиты перекрытия сегодня!

Мы обслуживаем Чарльстон, Колумбию, Флоренцию, Миртл-Бич, по всей Южной Каролине и за пределами штатов.

Признаки осадки плиты

Когда плита перекрытия оседает, повреждение может проявляться по-разному. Наряду с трещинами в бетоне полы могут отделяться от стен по мере их опускания вниз.В качестве альтернативы внутренняя стена может быть снесена вместе с полом, вместо этого отделившись от потолка. Стены также могут отрываться от других стен, и могут образовываться трещины во внутренних стенах — обычно в углах межкомнатных дверей.

Системы

HVAC (отопление, вентиляция и кондиционирование воздуха) могут быть установлены под плитой пола. Со временем воздуховоды могут пропускать воздух, что может высушивать почву.

По мере высыхания и усадки грунта под плитой перекрытия образуются щели, образующие пустоты.Поскольку грунт больше не поддерживает плиту перекрытия, пол начинает трескаться и проседать в пустотах.

Обычно это вызвано протечкой водопровода. Если протечка сантехники серьезная и есть путь для протекания воды, она может вымыть почву из-под плиты.

Во время строительства нового дома слои почвы обычно перемещают или разбрасывают, чтобы достичь желаемого уровня грунта.Когда дом построен, фундаменты можно углубить, чтобы они проходили ниже слабых насыпных грунтов и избегали проблем с осадкой фундамента.

Установка системы перекрытий

Mount Valley стабилизирует бетонную плиту пола в вашем доме. Это дает наилучшие возможности для повторного выравнивания пола и подъема ненесущих перегородок, которые могли осесть вместе с плитой.Чтобы установить нашу систему, наш подрядчик выполнит следующие шесть шагов:

1. Подготовка к установке

Ваши специалисты по ремонту фундамента будут использовать это предложение, чтобы наметить места, где будут установлены плитные опоры.

В начале установки каждой опоры из плит в бетонном перекрытии проделывается небольшое отверстие.Это отверстие создаст точку доступа для стоек перекрытий, которые будут установлены.

2. Положение кронштейна перекрытия

Чтобы опора из плиты могла «подниматься», под бетонной плитой размещается скоба для плиты. В нашей системе используется трехкомпонентный кронштейн для плиты, который устанавливается под бетонным полом, что позволяет просверлить в бетонной плите отверстие гораздо меньшего размера. Кроме того, этот более крупный кронштейн охватывает большую площадь пола, обеспечивая более равномерное распределение веса.

3. Установка стальных опор

Стальные сваи гидравлически приводятся в движение через кронштейн к подстилающим грунтам.

Эти стальные сваи представляют собой настоящую силу системы фундаментных свай и отвечают за перенос веса дома на крепкие поддерживающие грунты.

Для предотвращения коррозии компания Mount Valley предлагает плиты сваи, изготовленные из оцинкованной стали. Это гарантирует качество и долговечность вашей системы опор для перекрытий .

4. Перенос веса плиты на грунт

Вес бетонной плиты передается через опоры на несущие слои под вашим домом.

По мере того, как система поднимает пол из бетонных плит вверх, опускание пола будет навсегда остановлено.

Часто можно также поднять бетонную плиту.

5. Залить цементным раствором

После того, как бетонная плита будет поднята, под полом появится пустота.

Кроме того, если ваш пол проседал из-за утрамбованного грунта или вымывания, щель существовала еще до укладки.

Чтобы решить эту проблему, мы тщательно закачиваем раствор под плиту, чтобы заполнить все пустые места.

6. Уборка

В Mount Valley Foundation Services мы гордимся тем, что ваш дом выглядит чистым и опрятным. После завершения установки мы заделываем все просверленные отверстия бетоном, что делает окончательную установку практически незаметной.

Чего не делать

Замена бетонной плиты:

Для выполнения такой работы необходимо снять всю домашнюю мебель, напольные покрытия и внутренние стены. Затем бригада разбивает существующий пол на мелкие кусочки и убирает их вручную.

После этого заливается новый пол, и домовладелец должен подождать две недели, пока затирка не затвердеет.

Возможна переделка межкомнатной перегородки, переустановка напольных покрытий, возврат предметов домашнего обихода.

Хотя эта ситуация является разрушительной и дорогостоящей, реальная проблема здесь заключается в том, что проблема, которая изначально вызвала проблему, не была решена. Без решения проблем с почвой, которые приводят к трещинам в полу, ваш новый пол может со временем «сломаться»!

Заливка цементной смеси под бетонную плиту пола во время капитального ремонта в Спартанбурге.Предыдущий этаж просел во время осадки, оторвавшись от стен фундамента.

Угон:

Mudjacking пытается заполнить пустоту под вашим полом, чтобы стабилизировать ущерб. Для этого в бетонном полу просверливается ряд отверстий, а раствор под высоким давлением закачивается под плиту.

Процесс заливки раствора под плиту грязный! Во многих случаях он будет извергаться из других отверстий и трещин в плите.

Кроме того, вполне вероятно, что раствор сам по себе не сможет поднять тяжелые перегородки, расположенные поверх плиты перекрытия, в исходное положение.Если грязеуловитель поднимает плиту, нет гарантии, что плита поднимется равномерно.

Самое главное, однако, что это решение не является постоянным. Даже при заполнении нынешних пустот грунт под плитой будет продолжать оседать. Слишком скоро вы снова будете звать своего подрядчика… и снова, и снова, и снова.

Подрядчик выравнивает поверхность выравнивающего раствора во время ремонта бетонной плиты. Предыдущий бетонный пол показал трещины во время осадки.

Выравнивание цементного раствора на верхней части плиты:

Чтобы начать этот процесс, необходимо снять все напольные покрытия, которые были уложены на плиту. Затем пол подготавливают таким образом, чтобы затирка могла сцепиться с поверхностью плиты.

Самонивелирующаяся затирка заливается вдоль поверхности плиты, где она начинает заполнять нижнюю часть пола и создавать ровную поверхность. После того, как затирка высохнет в течение нескольких дней, напольное покрытие можно заменить.

Однако, если пол не был подготовлен должным образом, затирка может плохо сцепиться с поверхностью плиты, что приведет к ее отламыванию. Кроме того, цементный раствор добавит вес плите, что может усугубить ситуацию, вызывая дальнейшую осадку. И, как и в случае с двумя последними вариантами, реальная проблема осадки грунта не решается!

Свяжитесь с нами, чтобы узнать о решениях по ремонту трещин в полу в Чарльстоне, Колумбия, Миртл-Бич и во всей Южной Каролине

В Mount Valley Foundation Services мы предоставляем проверенные решения для подъема бетонных плит пола, а также другие решения для ремонта фундамента домовладельцам по всей Южной Каролине, Северной Каролине и Джорджии.Мы предоставляем каждому из наших клиентов бесплатное, ни к чему не обязывающее предложение по ремонту плиты в письменном виде до того, как будут выполнены какие-либо работы. Чтобы записаться на прием, позвоните или напишите нам сегодня!

Наша зона обслуживания включает Огасту, Гринвилл, всю Южную Каролину, а также близлежащие районы, такие как Спартанбург, Чарльстон, Андерсон, Рок-Хилл, Флоренция, Самтер, Миртл-Бич.

(PDF) ТРЕЩИНЫ И КРЕЙЗИНГ В ПЛИТАХ И ПОЛАХ, ОПРЕДЕЛЕННЫЕ ТИПЫ И СПОСОБЫ РЕМОНТА

Как трещины от пластической усадки, так и трещины осадки могут быть уменьшены или устранены с помощью

с использованием синтетических микроволокон в смеси.

Так как же залатать эти трещины? Вы не можете, не совсем так. Поверхность может быть

отшлифована достаточно глубоко, чтобы удалить их, или может быть нанесено покрытие, чтобы скрыть их.

Лучшим решением может быть убеждение владельца в том, что растрескивание — это особая декоративная

обработка, которую вы предоставляете бесплатно!

Растрескивание при усадке при высыхании

Наиболее распространенными трещинами в плитах являются случайные трещины при усадке при высыхании. После укладки

по мере высыхания бетон дает усадку около 0.06%, но способность бетона противостоять этому составляет всего около 0,015%. Трещины образуются из-за ограничений –

все, что препятствует свободному движению плиты, например, земляное полотно, создает

ограничения. Если бы мы могли волшебным образом подвесить плиту в воздухе или поместить ее на идеально ровный

прокладочный лист с нулевым трением, многих трещин можно было бы избежать. (Кто-то

должен изобрести способ левитации плиты до тех пор, пока она не усядется.)

Степень растрескивания контролируется величиной усадки, иногда называемой

потенциалом усадки.Потенциальную усадку можно свести к минимуму за счет уменьшения количества

воды в смеси и использования более крупного заполнителя с низкой усадкой. Не добавляйте

больше воды, чем абсолютно необходимо для укладки плиты, потому что небольшое количество

воды может привести к множеству дополнительных трещин. Думайте об этом как о жидких трещинах! Также могут помочь уменьшающие усадку добавки. Надлежащая практика отверждения позволяет получить более прочную поверхность без трещин, но, к сожалению, не уменьшает окончательную усадку и, следовательно,

не уменьшает усадочные трещины при высыхании.

В обычном бетоне, укладываемом полосой, например, тротуаром, усадочные трещины

образуются в поперечном направлении примерно через каждые 15 футов. Вот почему мы используем деформационные швы

(иногда называемые контрольными швами), которые представляют собой не что иное, как контролируемые трещины. Соединение

создает более тонкое и, следовательно, более слабое поперечное сечение, так что именно туда идет трещина.

Правильно обработанные или выпиленные компенсационные швы, установленные в нужное время и на нужной

глубине, заставят трещины оставаться в швах.В настоящее время укладываются полы

без швов или с очень большим расстоянием между швами (см. «Полы без швов» на стр.

25 нашего номера за сентябрь/октябрь 2018 г.).

Для типичного внутреннего пола компенсационные швы должны быть установлены на линиях колонн,

, затем промежуточные швы могут быть расположены на одинаковом расстоянии друг от друга. Старый стандарт для

расстояния между деформационными швами в футах представляет собой толщину плиты в дюймах, умноженную на 2 или 3, поэтому

для 5-дюймовой плиты расстояние между швами должно составлять от 10 до 15 футов. Всегда

старайтесь, чтобы панели были как можно более квадратными (соотношение сторон), но никогда не делайте один размер

более чем в 1,5 раза больше другого.

Соединения могут быть обработаны или выпилены. Глубина должна быть не менее четверти толщины плиты

или минимум 1 дюйм. Установите их как можно скорее, не испортив поверхность

— примерно через 4 часа после отделки в жаркую погоду и до 12 часов в холодную

Каковы причины трещин в железобетонной плите? Видео включено

🕑 Время чтения: 1 минута

Несколько факторов, таких как низкое качество бетона, неправильная конструкция конструкции, несоответствующее расстояние между стальными стержнями, большой пролет плиты, неподходящие заполнители и т. д.ответственны за развитие трещин в железобетонных плитах. В то время как проблемы, связанные с неправильным структурным проектированием, могут быть устранены на этапе проектирования , других факторов можно избежать на этапе строительства проекта.

Каковы причины появления трещин в железобетонных плитах?

1. Плохое качество бетона

Ухудшение качества бетона является одной из причин образования трещин в железобетонных плитах.Плохое качество бетона приводит к снижению прочности бетона, в частности, прочности на растяжение. В результате прочность бетона на растяжение достигает своего максимального предела при очень низкой величине напряжения.

Неправильное соотношение воды и цемента, неадекватное перемешивание бетона, неправильная укладка бетона и недостаточное уплотнение являются факторами, которые могут поставить под угрозу качество бетона. Поэтому подготовьте и залейте бетон в соответствии с назначенной смесью и следуйте надлежащей процедуре укладки бетона.

2. Неправильный конструктивный дизайн

Другой причиной образования трещин в железобетонной плите является низкий коэффициент армирования из-за ошибок на этапе проектирования. Более низкий коэффициент армирования дает меньшую способность плиты выдерживать нагрузки. В результате железобетонная плита трескается при меньших нагрузках.

Рис. 1: Образцы трещин в железобетонных плитах из-за неправильного конструктивного проектирования

3. Неправильное расстояние между стальными стержнями

Когда расстояние между основной и распределительной арматурой больше, чем обозначенное расстояние, в железобетонной плите могут образоваться трещины.

4. Недостаточное бетонное покрытие

Недостаточное бетонное покрытие снижает требуемую защиту стальных стержней. В результате воздействие хлоридов может вызвать коррозию стали, что приведет к растрескиванию бетона вдоль стальных стержней.

Рис. 2: Трещины из-за недостаточного бетонного покрытия

5. Неправильное отверждение

Неправильное отверждение бетона может вызвать усадку бетона и, как следствие, появление трещин. Кроме того, это может снизить прочность бетона. Трещины из-за неправильного отверждения могут быть неглубокими мелкими трещинами, параллельными друг другу.

6. Большой пролет перекрытия

Если пролет плиты больше, чем предусмотрено применимыми стандартами, то развитие трещин, особенно трещин при изгибе, весьма вероятно.

7. Ошибки при установке опалубки

Неправильный монтаж опалубки также может быть одной из причин образования трещин в железобетонной плите.

8.Неправильный выбор материала

Выбор правильного компонента бетона, такого как заполнитель, имеет важное значение для снижения риска образования трещин в железобетонной плите. Использование щелочного заполнителя в бетоне может вызвать развитие трещин. Карта трещин из-за щелочного заполнителя показана ниже.

Рис. 4: Трещины в железобетонной плите из-за щелочно-агрегатных реакций

9. Суровые условия окружающей среды

Сульфатная атака возникает, когда железобетонная плита строится в суровых условиях окружающей среды, например, в прибрежных районах. Характер трещин из-за воздействия сульфатов можно наблюдать на следующем рисунке.

Рисунок 5: Трещины, вызванные сульфатной атакой

Часто задаваемые вопросы

Каковы причины появления трещин в железобетонных плитах?

Несколько факторов, таких как низкое качество бетона, неправильная конструкция конструкции, несоответствующее расстояние между стальными стержнями, недостаточное бетонное покрытие, большой пролет плиты, неправильный заполнитель и неправильный режим отверждения, являются причиной образования трещин в железобетонных плитах.

Каким образом низкое качество бетона приводит к образованию трещин в железобетонных плитах?

Ухудшение качества бетона является одной из причин образования трещин в железобетонных плитах. Плохое качество бетона приводит к снижению прочности бетона, особенно прочности на растяжение. В результате прочность бетона на растяжение превосходится при более низком напряжении, чем ожидалось.

Как условия окружающей среды вызывают появление трещин в железобетонных плитах?

Сульфаты возникают, когда железобетонная плита строится в суровых условиях окружающей среды, например, в прибрежных районах.
