Ручная трамбовка для уплотнения грунта и песка своими руками

При строительстве оснований для домов, гаражей, загородных дорожек и многого другого огромное внимание уделяется подложке, состоящей из гравия и песка. Чтобы бетонный монолит был уложен ровно и со временем не начал двигаться, важно тщательно выровнять подстилающий слой. Для этих целей можно использовать специализированные вибротрамбовочные машины или оборудование для укатки, однако трамбовка ручная обойдется намного дешевле.

Принцип обработки своими руками заключается в том, что при помощи самодельного инструмента по поверхности наносятся удары, благодаря чему происходит уплотнение песка и щебня. При этом трамбовка выполняется после закладки каждого из этих слоев.

Особенности уплотнения щебня

Любой начинающий строитель искренне недоумевает, зачем трамбовать и без того прочный камень. Однако стоит учитывать несколько важных нюансов:

1. Так как щебень получают путем дробления, его частицы получаются разного размера с гранями свободной формы. Из-за этого при укладке подстилающего слоя, частицы материала прилегают друг к другу не полностью, образуя большое количество воздушных пустот, появление которых, в конечном счете, приводит к снижению уровня сопротивления нагрузкам. Если фрагменты щебня будут плотно прилегать друг к другу, объем материала сократится, но при этом образуется более прочная основа.
2. Если щебень укладывается на скалистый грунт, то можно обойтись без трамбования. В этом случае необходимо только разровнять гравий.
3. После уплотнения гравия, толщина слоя может составлять от 50 до 250 мм в зависимости от нагрузок, которые будут оказываться на основание.

Кроме этого, при обработке щебня, рекомендуется выполнить расклинцовку основания. Для этого нужно разделить гравий по фракциям. Сначала укладывается более крупный материал, который утрамбовывается вручную. Затем выполняется засыпка более мелкого материала, который также уплотняется. Заключительный верхний слой должен состоять из самого мелкофракционного материала, который необходимо тщательно разровнять и повторно утрамбовать.

Благодаря этому готовое основание будет отличаться повышенной прочностью. Если произвести аналогичную ручную трамбовку песка, то эффект будет еще лучше.

Особенности уплотнения песка

Трамбовка песка своими руками отличается некоторыми нюансами, которые следует учитывать при создании прочного основания под бетонную плиту.

В первую очередь стоит определиться с типом песка, который лучше всего подходит для этих целей. Лучше использовать гравелистый материал, однако не рекомендуется засыпать для трамбовки мелкофракционный песок. Чем крупнее будут зерна, тем большей устойчивостью на сжатие будет обладать основание, благодаря чему можно избежать усадки будущего дома или парковочной площадки.

Если вы планируете возвести монолитную конструкцию, то лучше всего отдать предпочтение речному или карьерному песку средней фракции. Однако даже в этом случае на подстилающий слой будут оказывать влияние грунтовые воды. Поэтому, чтобы предотвратить процесс размывания основания, нужно уложить на дно траншеи геотекстиль, и только после этого засыпать песок.

Помимо этого, перед засыпкой песка, его нужно обязательно просеять, так как присутствие посторонних примесей (особенно глины) может сказаться на его свойствах. Следите за уровнем влажности материала, идеальная консистенция будет в том случае, если из песка можно скатать небольшой шарик, который рассыплется не сразу. Соответственно уровень влажности песка должен быть в пределах 8-14%.

Соответственно 50% успешной укладки гравийно-песчаной подушки зависит от самого материала, остальные 50% приходятся на оборудование. Как уже говорилось раннее, для этих целей можно использовать специализированные машины, однако намного дешевле изготовить ручной трамбовщик самостоятельно.

Изготовление ручной трамбовки

Существует множество вариантов изготовления трамбовщика своими руками. Кто-то изготавливает массивные конструкции, полностью состоящие из железа, однако в этом случае потребуется выполнит сварку. Другие предпочитают обойтись подручными материалами. Рассмотрим оптимальный вариант изготовления ручной трамбовки для уплотнения грунта, песка и гравия.

Для этого потребуется стандартный брус квадратного сечения на 100 — 150 мм. Он не должен быть гнилым или расслоившимся.

Полезно! Некоторые используют круглые бревна, но при помощи таких трамбовщиков невозможно полноценно уплотнять основание в углах.

Также нужно будет подготовить:

• Стальную пластину толщиной не менее 2 мм.
• Круглую палку длиной около 450 мм (она будет выполнять роль ручки будущей трамбовки). Для этого можно использовать ненужный черенок от лопаты.
• Шурупы и столярный клей.

Делаем заготовки

Конструкцию будем готовить по чертежу, показанному ниже.

После подготовки всего необходимого, отпилите торцы бруса под прямым ровным углом, согласно размерам. После этого необходимо при помощи рубанка выровнять плоскость нижнего торца бруска и снять с ребер заготовки фаски размером порядка 5 мм.

Чтобы в процессе работы не получить многочисленные занозы, рекомендуется зашкурить и отшлифовать поверхность бруска.

Изготавливаем «башмак»

Следующий этап создания трамбовочного инструмента своими руками — изготовление металлического «башмака» из листа стали. Для раскройки пластины используем следующий шаблон.

Либо, можно просто установить брус нижним торцом на лист металла и обвести его карандашом.

После этого необходимо:

1. Вырезать заготовку, как на картинке, при помощи специальных ножниц по металлу или используя болгарку.
2. Снять с «башмака» металлические заусенцы. Для этого удобнее всего зажать заготовку в тисках и удалить лишнее напильником.
3. Не снимая «башмака» из тисков, высверлить отверстия для шурупов, по ранее отмеченным точкам.
4. Зачистить поверхность наждачкой.
5. Согнуть «крылья» заготовки и установить брус в «башмак». Если заготовка оказалась чуть шире, необходимо подбить «крылья» при помощи молотка.
6. Поместить сверло в отверстия для шурупов и просверлить дерево с небольшим наклоном.
7. Зафиксировать винты со всех сторон.



Устанавливаем ручку

Отступив 100 мм от верхнего края бруска, необходимо наметить центр будущей ручки. Для этого необходимо сначала замерить диаметр черенка от лопаты. Допустим он составляет 36 мм. Для того чтобы ручка не болталась, нужно использовать сверло, диаметр которого будет на несколько мм меньше диаметра рукоятки. При этом стоит учитывать, что наружная часть отверстия в бруске будет чуть больше внутреннего диаметра, поэтому в процессе работы необходимо периодически вставлять ручку в брус и проверять насколько плотно она садится.

Если рукоятка не входит в отверстие, ни в коем случае не стоит пытаться забить ее молотком. В противном случае брус может треснуть и изготовление трамбовщика для земли, песка и гравия своими руками придется начать заново. Намного проще немного обстругать черенок до требуемого диаметра.

После того, как отверстие будет готово, необходимо нанести на его стенки клей и установить ручку. Излишки клеевого состава можно удалить тряпкой. Для того чтобы ручка держалась плотно, нужно зафиксировать ее при помощи длинного шурупа, который необходимо вкрутить с одной из сторон бруса.

Когда клей наберет прочность, можно начинать использовать трамбовщик. Хранить самодельный инструмент лучше всего в сухом месте, либо можно предварительно покрасить заготовку, чтобы она прослужила дольше. При необходимости стальную насадку можно легко заменить на новую.

В заключении

При помощи ручного инструмента можно утрамбовать песок, гравий или почву. Однако стоит учитывать, что в этом случае используется мышечная сила человека, поэтому применять подобный инструмент для уплотнения больших площадей будет накладно. Такие трамбовщики рекомендуется использовать при возведении фундамента для небольших построек или при обустройстве садовых площадок.

как правильно трамбовать песок, щебень и другие материалы

Содержание статьи:

• Устройство и принцип работы виброплит
• Виды виброплит
• Область применения виброплит
• Как правильно пользоваться виброплитой-трамбовкой
  • Как трамбовать виброплитой грунт
  • Как правильно работать виброплитой на песке – основные моменты
  • Как правильно трамбовать щебень виброплитой – рекомендации
  • Как правильно использовать виброплиты при укладке тротуарной плитки
  • Как правильно трамбовать асфальтобетонную смесь виброплитами
• Как правильно трамбовать виброплитами песок, щебень и другие материалы – правила техники безопасности

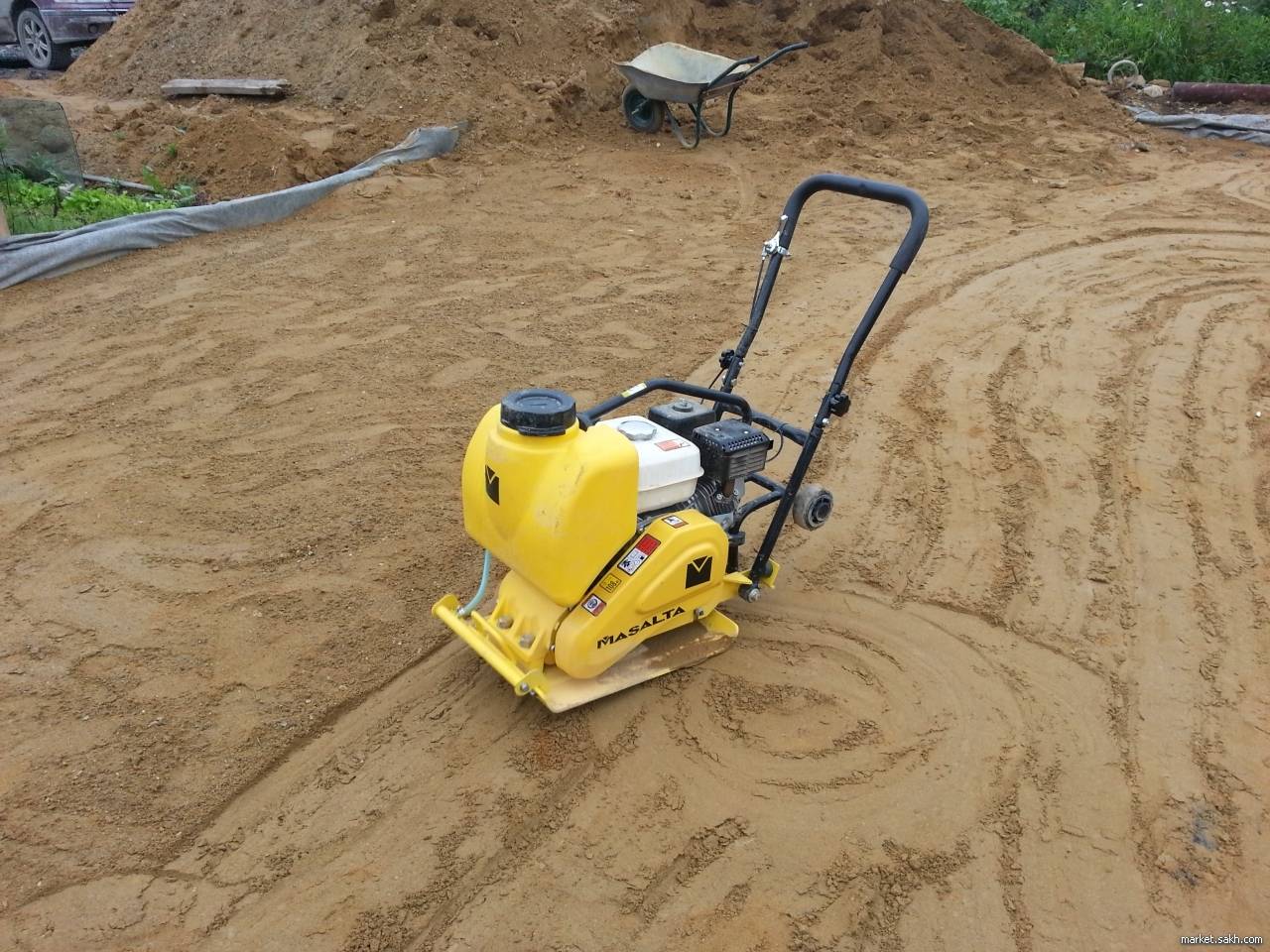

Виброплиты – разновидность строительного оборудования, упрощающая и ускоряющая процесс уплотнения сыпучих материалов. Они имеют тяжелое основание, которое совместно с механизмом, вызывающим колебания рабочей плиты, эффективно уплотняет поверхность грунтового, песчаного, щебневого слоев. Большинство моделей отличается высокой маневренностью, что позволяет осуществлять ремонтно-строительные работы на стесненных и неудобных участках.

Устройство и принцип работы виброплит

Основные узлы вибрационных плит:

• рабочая платформа – плоский металлический элемент, передающий вибрации на трамбуемую поверхность;
• вибровозбудитель – обычно представляет собой цилиндр, в котором смонтирован дисбалансный вал;
• рама с двигателем – бензиновым, электрическим, на дизтопливе;
• рукоять, с помощью которой оператор управляет трамбовочным оборудованием, или пульт дистанционного управления.

Принцип работы заключается в колебательном воздействии плиты на поверхность материала. При этом мелкие частицы осыпаются вниз, за счет чего повышается плотность слоя.

Под весом оборудования происходит прессование материала.

Виды виброплит

Работу этого оборудования обеспечивают двигатели: бензиновые, дизельные, электрические. По направлению движения виброплиты бывают прямоходными и реверсивными с гидравлическим реверсом. Реверсивные модели позволяют вести работы в стесненных условиях, на узких участках.

При выборе подходящего оборудования учитывают:

• массу, кг;
• мощность, кВт;
• экономичность расхода топлива;
• размер рабочей плиты – ширина и длина в мм;
• частота вибрационных движений, Гц;
• амплитуда вибраций, мм;
• скорость перемещения, м/мин.

Область применения виброплит

Конкретная сфера применения этого оборудования во многом зависит от его массы:

• легкие модели до 75 кг применяются при укладке ФЭМ и благоустройстве придомовых территорий;
• универсальное оборудование – 75-90 кг, используется при уплотнении подушек под полы и фундаменты, асфальтное покрытие, при сооружении автостоянок;
• модели средней тяжести – востребованы для трамбовки оснований под фундаменты, засыпки траншей после прокладки в них труб или кабелей, усиления насыпей;
• тяжелое оборудование – применяется при ведении ремонтно-строительных работ на крупных объектах.

Как правильно пользоваться виброплитой-трамбовкой

Перед использованием трамбовочного оборудования необходимо обследовать его визуально, убедиться в надежной фиксации всех элементов, наличии бензина или дизтолпива для ДВС, электропитания в сети – для электродвигателей. Перед запуском двигателя в работу агрегат устанавливают на ровной поверхности. Пуск, в зависимости от модели, осуществляется ручным стартером или кнопкой.

Как правильно трамбовать виброплитой:

• участок должен быть выровнен и расчищен;
• материал не должен быть слишком мокрым (после дождя) или совсем сухим;
• при проведении работ оператору необходимо находиться сзади оборудования;
• оператору нельзя наклоняться над виброплитой или искусственно ускорять ее ход, повышать интенсивность трамбовки;
• при изменении направления, в котором движется плита, необходимо быстро переместиться за агрегат, чтобы избежать травмирования;
• соблюдать время беспрерывной работы (обычно 40 минут) и технологического перерыва (обычно 10-20 минут), указанные в техническом паспорте.

Рекомендации по уплотнению различных сыпучих веществ

Вид материала	Необходимая степень уплотнения	Толщина трамбуемого слоя, мм	Число проходов
Песок	0,95-0,98	350-400	3-4
Супесь	0,95-0,96	300-350	3-4
	0,97-0,98	300-350	4-5
Легкий суглинок	0,93-0,94	200-250	4-5
	0,95-0,96	200-250	6-7
Щебнево-гравийная смесь	0,95-0,96	350-400	5-6
	0,97-0,98	350-400	7-8
Асфальтобетон	0,93-0,94	50-70	4-5
	0,95-0,96	50-70	6-7

Как трамбовать виброплитой грунт

Пучинистые грунты способны выталкивать фундамент при морозном пучении. Поэтому такие грунты снимают на определенную глубину и заменяют их песком или песчаным грунтом. Если же глины и суглинки оставляют, то для их уплотнения используют не виброплиты, а вибротрамбовки или виброкатки. Песчаные грунты трамбуют послойно за три-четыре прохода (на каждом слое).

Как правильно работать виброплитой на песке – основные моменты

Песок уплотняют следующим образом:

• базовую поверхность очищают от мусора и выравнивают;
• насыпают ровный песчаный слой;
• песок смачивают до тех пор, пока при сжатии он не перестает рассыпаться;
• делают 3-4 прохода виброплитой;
• проверяют степень уплотнения, если она достаточная – укладывают второй слой, если нет – выполняют еще один-два прохода;
• на последующих слоях все операции повторяются.

По окончании трамбовки последнего слоя проверяют степень уплотнения. В общем случае достаточно коэффициента уплотнения 0,95-96. При установке колонн требуется более высокий коэффициент, для достижения которого дополнительно применяют более эффективное трамбовочное оборудование.

Внимание! Отсутствие или недостаточное увлажнение песка приводит к интенсивному пылеобразованию, что, в свою очередь, становится причиной запыления окружающего пространства, засорения воздушного фильтра и перегрева виброплиты. Переувлажнение мешает эффективному сцеплению частиц материала между собой.

Как трамбовать виброплитой песок перед заливкой бетонного пола:

• готовят базовую поверхность – очищают и выравнивают;
• насыпают щебневый или гравийный слой, трамбуют его;
• насыпают песчаную подстилающую подушку в два слоя, после укладки каждого слоя его увлажняют и трамбуют.

Для устройства мягкого подстилающего слоя под бетонный пол используют песок, соответствующий требованиям ГОСТа 8735-88: карьерный мытый или сеяный, речной. Для получения ровной песчаной подушки на поверхности базового пола устанавливают колышки.

Как правильно трамбовать щебень виброплитой – рекомендации

Сложность уплотнения щебня заключается в разных размерах его зерен. Часто выбирать оптимальную толщину щебневого слоя приходится опытным путем. После укладки слоя осуществляют 4 прохода и измеряют коэффициент уплотнения. Если его величина меньше заданной, то, в отличие от трамбовки песка, последующие проходы не приведут к желаемому результату. В этом случае необходимо снять с поверхности некоторую часть щебня и только после этого повторить уплотнение. Для работы со щебнем обычно применяются вибрационное оборудование с гофрированной плитой.

Уплотнение известнякового щебня крупных фракций (более 20 мм) вызывает некоторые сложности. Для этой цели необходимо использовать только тяжелые виброплиты (от 150 кг). Применение легкого оборудования приводит к плотному сцеплению частиц в верхней части слоя и отсутствию уплотнения в его нижней части. Виброплитами массой 100 кг можно укладывать материал фракцией до 20 мм.

Как правильно использовать виброплиты при укладке тротуарной плитки

При уплотнении плиточного слоя используются агрегаты с рабочими плитами, на которые закрепляются коврики из полиуретана или резины, предотвращающие разрушение хрупких ФЭМ. Рекомендуется использовать полиуретанованые коврики, поскольку они не оставляют темных пятен на поверхности плитки и имеют длительный рабочий период. Резиновые изделия дешевле, но быстро изнашиваются.

Для уплотнения ФЭМ подходят легкие виброплиты массой до 90 кг средней мощности. Тяжелые модели провоцируют растрескивание тротуарной плитки или ее вдавливание в песчаное основание ниже общего уровня.

Как правильно трамбовать асфальтобетонную смесь виброплитами

Для трамбовки асфальта используются агрегаты массой 60-90 кг с системой подачи воды, которая во время уплотнения предотвращает прилипание смеси к рабочей платформе. Плита должна быть ровной со скругленными краями. Тяжелые модели приводят к образованию на поверхности трещин и сколов.

Как правильно трамбовать виброплитами песок, щебень и другие материалы – правила техники безопасности

Основные правила безопасности, которые необходимо соблюдать при работе с вибрационными плитами во избежание травматизма:

• Оператор должен работать в защитной одежде, наушниках, очках.
• Запрещено оставлять агрегат во включенном состоянии без присмотра.
• При трамбовке наклонной поверхности виброплита передвигается сверху вниз. Оператор и другие работники должны стоять выше виброустройства.
• Использовать вибрационное оборудование в пожароопасных и взрывоопасных зонах запрещено.
• Если агрегат опрокидывается, то его отключают, а затем устанавливают в первоначальное положение.
• При наезде на препятствие виброплиту выключают, а затем устраняют препятствие и осматривают устройство.
• Разворачивать оборудование можно только одной рукой.
• Во время рабочего процесса оператор должен следить, чтобы между руками, ногами и рабочей поверхностью сохранялась определенная дистанция.
• Оператору необходимо быть внимательным при работе на оборудовании с высоким центром тяжести и опорной поверхностью малой площади.
• В стесненных помещениях рекомендуется использовать виброплиты, которыми можно управлять с помощью пульта дистанционного управления. Такие модели стоят дороже, но их стоимость оправдана безопасностью эксплуатации.

В продаже имеется широкий ассортимент виброплит с разными техническими характеристиками от разных производителей. Широкой популярностью пользуются модели бренда GROST, с которыми можно подробнее ознакомиться в «Обзоре виброплитGrost».
