Электрический теплый пол под плитку: укладка и монтаж

Керамическая плитка – почти идеальное напольное покрытие, особенно для мест с повышенной влажностью или высокой проходимостью. Она красивая, прочная, легко очищается и т.п. Но при всех своих достоинствах керамика остается неприятно холодной. Идеальное решение проблемы – система теплого пола. И если водяной теплый пол доступен лишь владельцам частных домов, то применение электрических нагревательных систем гораздо шире.

Кроме того, технология укладки электрического теплого пола под плитку доступна любому строителю, даже начинающему. Нужно лишь познакомиться с особенностями этого процесса, чтобы избежать распространенных ошибок.

Содержание статьи:

Виды электрического теплого пола

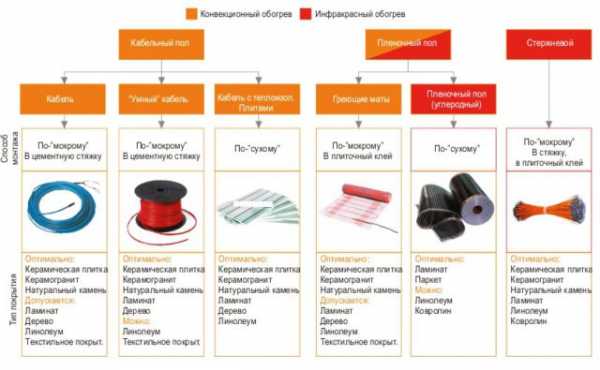

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

  • греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т.п.;
  • электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
  • инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Монтаж электрического теплого пола своими руками:

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

  • Правильно подготовить основание.
  • Выбрать место для установки терморегулятора.
  • Уложить слой теплоизоляционного материала.
  • Уложить маты или греющий кабель.
  • Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

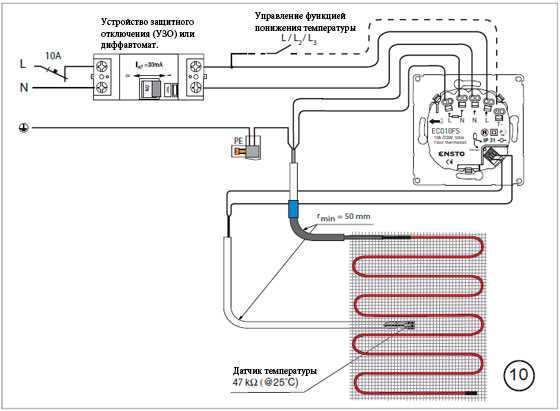

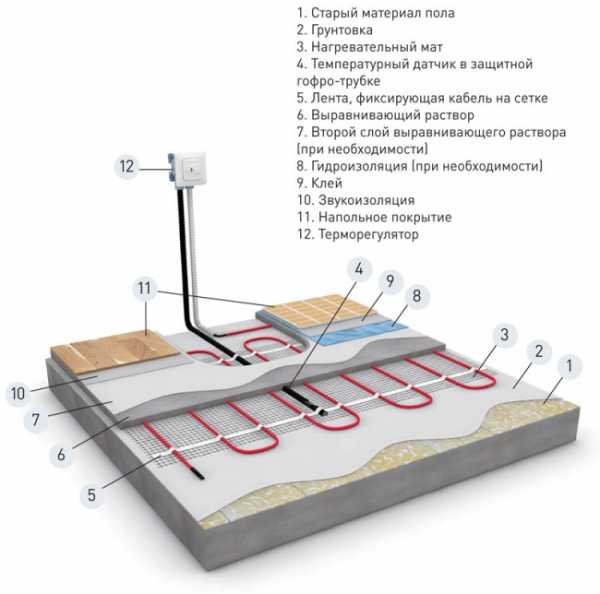

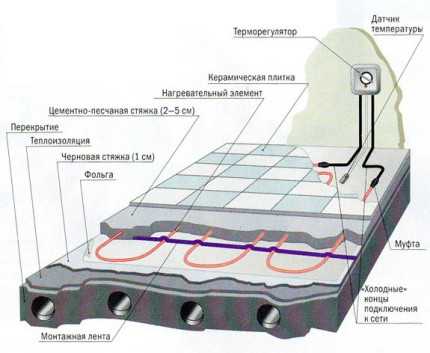

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Этап #1 – Подготовка основания

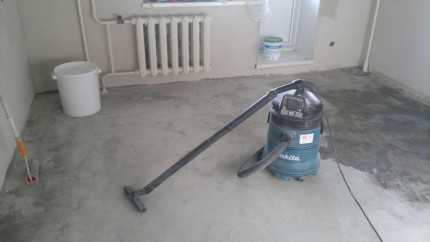

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

Этап #2 – Теплоизоляционный слой

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями – его коэффициент теплопроводности равен 0,049 Вт/мК.

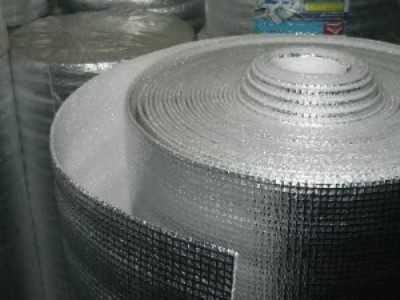

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

Здесь уместнее утеплитель толщиной около 100 мм. Допускается использование в качестве теплоизолирующего слоя относительно недорогой минеральной ваты.

На листовой утеплитель необходимо установить специальную армирующую сетку, по которой и наносится затем стяжка. Альтернативой сетке могут стать микрофибра и пластификаторы, добавленные прямо в стяжку. Это технология армирования полусухой стяжки синтетическими волокнами.

Этап #3 – Монтаж матов или кабеля

Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.

Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор – устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.

Стандартное расположение терморегулятора при монтаже теплого пола в комнате.

Еще один важный момент – система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

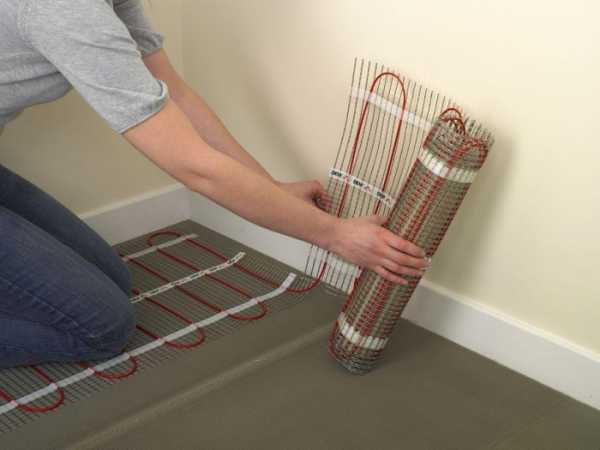

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.

В качестве крепежного элемента при укладке матов используют специальный монтажный скотч, предназначенный именно для систем теплого пола. Еще одно преимущество использования готовой сетки с греющим кабелем – наличие уже вмонтированного термодатчика.

Если по каким-то причинам греющий кабель и сетка приобретаются отдельно, кабель необходимо правильно уложить на сетку. Для больших площадей имеет смысл составить предварительный план-разметку с отображением схемы укладки кабеля.

Существует несколько типов таких схем, например, “спираль”, “улитка”, “зигзаг” и т.п. При этом не следует монтировать кабель вплотную к стене. Между витками кабеля выдерживают расстояние 20-25 см. Чем равномернее и аккуратнее уложен кабель, тем лучше и эффективнее будет прогрев поверхности пола.

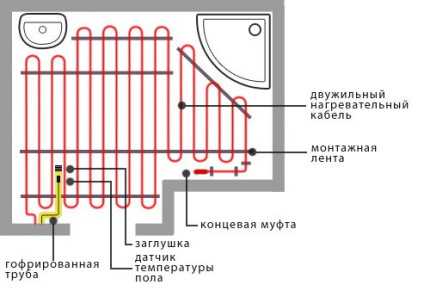

Схематическое изображение укладки греющего кабеля зигзагом с указанием размещения остальных элементов системы электрического теплого пола: термодатчика, терморегулятора и т.п.

Составляя схему размещения греющего кабеля, следует помнить, что размещать его под мебелью не рекомендуется. Означает ли это, что в помещении с теплым полом нельзя будет в дальнейшем переставлять мебель? Нет, это не так. В местах, где мебель будет стоять постоянно, плотно прилегая к полу, конечно же, не имеет смысла размещать нагревательные элементы. Для остального пространства следует просто подбирать мебель на небольших ножках. Если над полом будет некоторое свободное пространство, теплый воздух сможет свободно циркулировать, что предотвратит перегрев кабеля.

Этап #4 – Термодатчик и терморегулятор

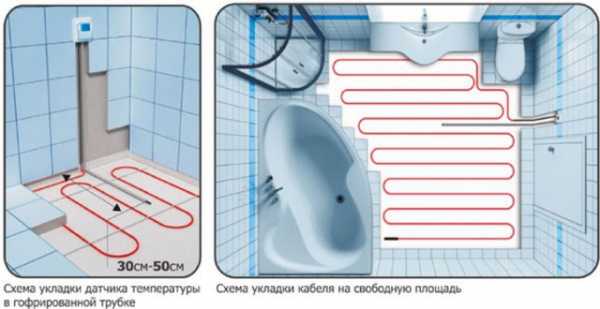

Важный момент при монтаже теплого пола – правильная установка термодатчика. Этот элемент ни в коем случае нельзя устанавливать непосредственно в бетонную стяжку. Термодатчик помещают в отрезок гофротрубы, чтобы защитить его от травмирующего внешнего воздействия.

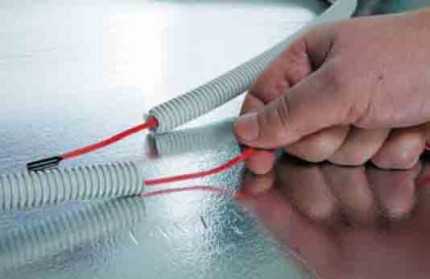

Гофротрубу размещают между витками кабеля и недалеко от стены таким образом, чтобы в случае поломки термодатчик было легко заменить новым элементом. Рядом на стене устанавливают терморегулятор и соединяют его с термодатчиком. Для электрического соединительного кабеля следует проштробить специальную канавку.

После этого терморегулятор подключают к электрической сети.

Термодатчик для системы теплого пола следует аккуратно разместить внутри отрезка гофротрубы, чтобы не повредить этот элемент в процессе монтажа и эксплуатации системы

Следует выбрать кабель подключения подходящего сечения, ориентируясь на общую мощность системы теплого пола. Обычно для обогрева каждого квадратного метра площади требуется около 150 Вт.

Медный кабель, сечение которого составляет 1,5 кв. мм, рассчитан на мощность 4кВт при силе тока в 19 А, а кабель с сечением 2,5 кв. мм. подойдет для систем мощностью 5,5 кВт при силе тока в 27 А. Таким образом, для помещения площадью до 20 кв. метров понадобится полуторамиллиметровый медный кабель.

Место для монтажа терморегулятора следует предусмотреть заранее. По окончании работ в течение некоторого времени понадобится правильно отрегулировать работу системы теплого пола

После того, как система теплого пола уложена, термодатчик установлен, система соединена с терморегулятором и подключена к электропитанию, необходимо обязательно проверить работу системы перед нанесением стяжки или клея для плитки. Для этого на кабель подается напряжение и с помощью тестера замеряется сопротивление.

Полученные данные должны соответствовать показателям, которые указаны производителем в паспорте изделия. Наглядно порядок монтада греющего кабеля представлен в следующем видеоматериале:

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

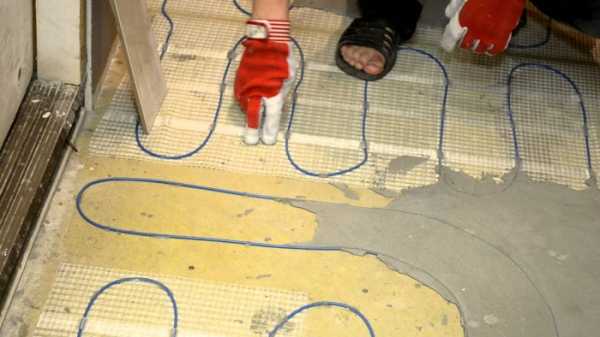

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются. При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства.

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

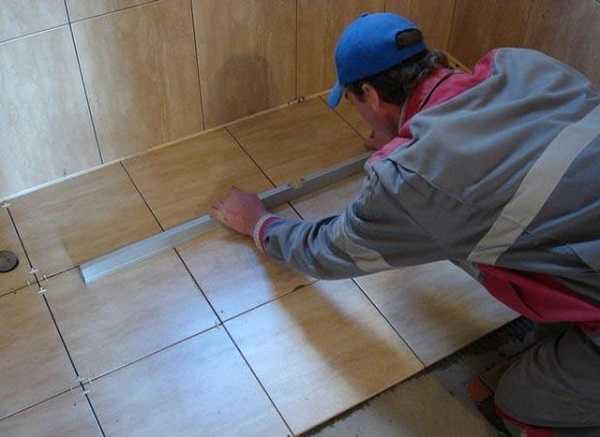

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

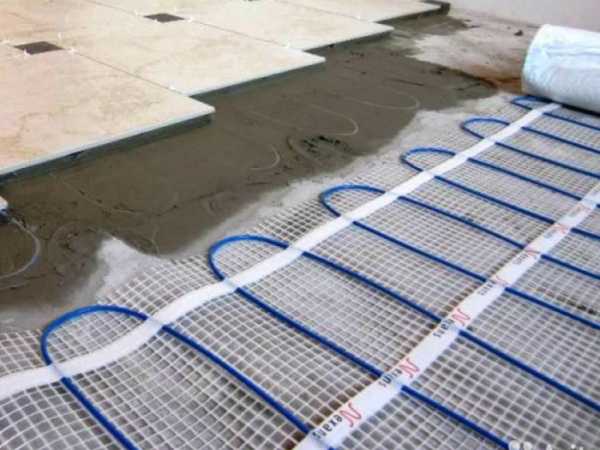

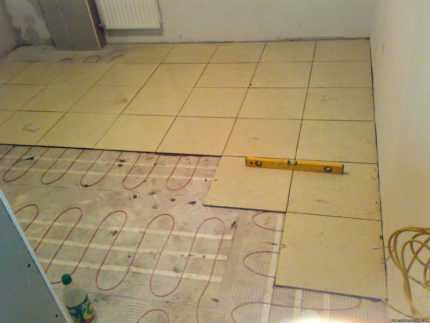

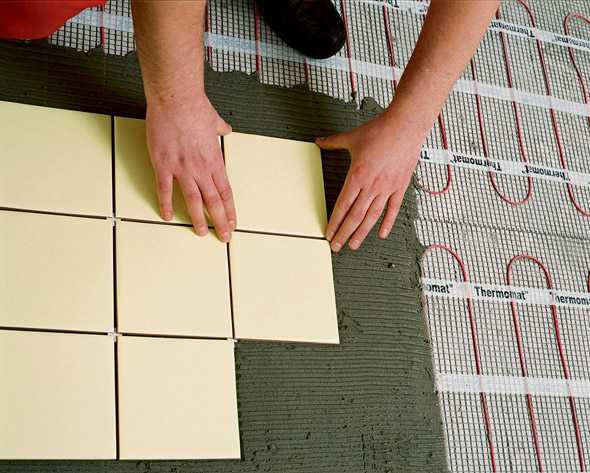

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

vannapedia.ru

Как правильно уложить теплый пол под плитку

Как уложить теплый пол под плитку? Такой вопрос волнует тех, кто собирается оборудовать такую систему отопления в ванной комнате, туалете, бане или сауне. В таких помещениях в качестве напольного покрытия чаще всего используют кафель. Он не подвержен воздействию воды, но имеет один минус – по холодной плитке неприятно ходить босыми ногами.

Логичное решение проблемы – водяной или электрический теплый пол. В этой статье мы расскажем, как правильно положить теплый пол под плитку.

Подготовка пола

Полы в многоквартирных (а порой и частных) домах не идеальны. Обычно они имеют наклон в одну сторону, от которого нужно избавиться. Для этого можно использовать обычную или самовыравнивающуюся стяжку.

Обычная стяжка дешевле самовыравнивающейся, но для ее укладки нужны навыки и опыт. Причем уровень пола при этом поднимется минимум на 3 см. Если вы хотите класть плитку на теплый пол своими руками, лучше использовать самовыравнивающуюся стяжку.

Конечно, можно сделать водяной или электрический теплый пол под плитку без стяжки, но только если вы не собираетесь выравнивать плитку параллельно земле. В противном случае возникнет проблема. После включения теплый пол быстрее нагреет ту часть, где меньше расстояние до кафеля, чем остальную.

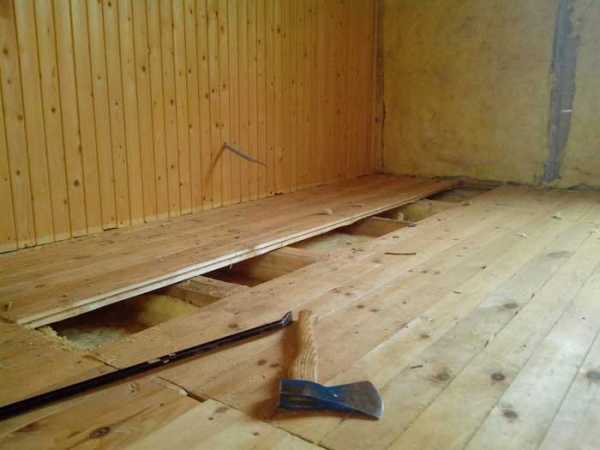

Если вы собираетесь класть теплые полы на деревянный пол, есть два варианта его выравнивания – с помощью установки фальшпола и стяжки.

  • При монтаже фальшпола стоит учитывать, что на нем будет плитка и клей, поэтому обратите внимание на его прочность.
  • При выравнивании стяжкой учтите ее вес – не будет ли под ним деформироваться основание.
Не обязательно устраивать настолько высокий фальшпол, но дополнительное утепление не помешает.

Основные правила укладки плитки на теплый пол

Для укладки плитки необходим специальный плиточный клей для теплых полов. Он не деформируется при перепадах температур, не разрушается от постоянного воздействия тепла. Такой клей хорошо сцепляется с поверхностью подложки и проводит тепло.

В тех местах, где будет располагаться мебель или бытовая техника, теплый пол не нужно укладывать. Так можно защитить их от преждевременного износа и сэкономить на отоплении.

Если у вас установлена акриловая ванна, под ней обязательно должен быть теплый пол. Она быстро остывает и понежиться в ванне будет приятнее, если она будет подогреваться снизу. Что касается чугунных ванн – мнения расходятся.

Если ванна облицована, устраивать под ней теплый пол можно только в том случае, если есть вентиляционные отверстия. Иначе облицовка будет перегреваться и деформироваться.

Под такой ванной можно устанавливать теплый пол — щели по краям и снизу облицовки позволяют циркулировать воздуху.

По периметру стен под плинтусом лучше оставить небольшой зазор, порядка 0,5 см. При нагреве напольное покрытие расширится и должно иметь свободный ход. У двери в ванную используйте декоративный порожек.

Иногда плитку кладут так, что она составляет единое целое с другим помещением. Если второе помещение не оборудовано теплым полом – зазор на входе нужно сделать обязательно. Это деформационный шов, который защитит кафель от деформации и повреждений.

Не существует особенной плитки под теплый пол. Но нужно использовать кафель, предназначенный для напольного покрытия. Он толще обычного, его поверхность более стойка к износу. Для ванной, бани или сауны лучше всего брать плитку с рифленой поверхностью.

В качестве замазки лучше использовать не сухие смеси, а силиконовый или акриловый герметик. Он не будет трескаться при расширении пола вследствие нагрева.

Как правильно уложить теплый пол под плитку

После того как мы рассмотрели общие моменты, перейдем к частным. Давайте рассмотрим как правильно укладывать разные виды теплых полов под плитку.

Электрический теплый пол

Есть много видов теплого электрического пола. Независимо от того, какой вы хотите использовать, необходимо уложить теплоизоляцию. Обычно это подложка из синтетических материалов с одной стороны покрытая металлической фольгой. Она будет отражать тепло от пола в направлении плитки и обеспечит лучший прогрев помещения. Желательно чтобы подложка на несколько сантиметров заходила на стены.

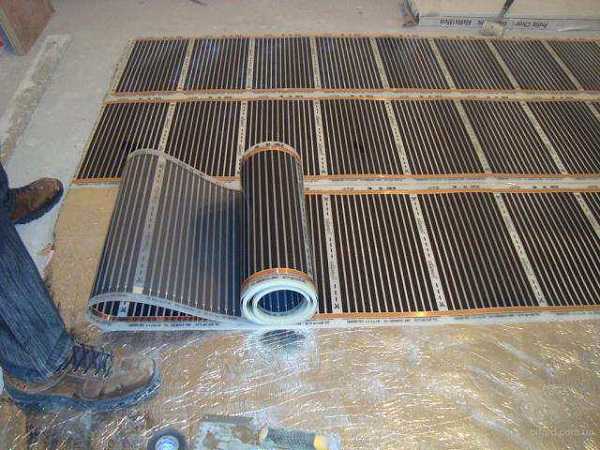

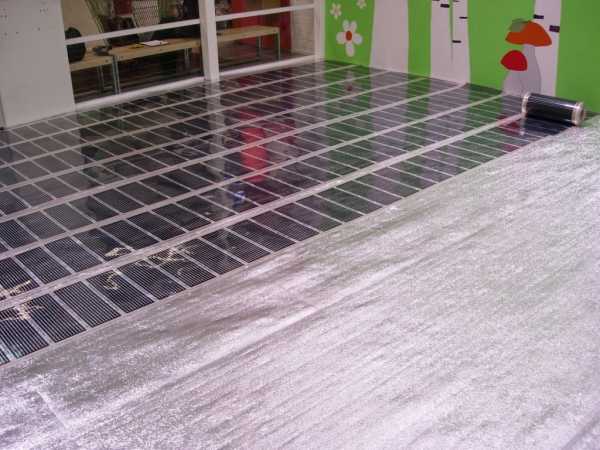

На фото показана укладка пленочного теплого пола на металлизированную подложку.

Уровень плитки над таким полом может быть любым, но от него зависит, насколько равномерно будет греться покрытие. Чем реже расположены кабеля, тем больше клея нужно использовать.

От количества клея под плиткой зависит, насколько быстро она будет прогреваться. Поэтому лучше выбрать маты с небольшим расстоянием между кабелями, или проложить кабеля как можно чаще.

В случае с пленочными теплыми полами – все просто. Они прогревают поверхность пола почти полностью, поэтому чем меньше клея, тем лучше. Быстрее будет прогреваться пол, высота полов почти не увеличится, да и затраты на материалы будут меньше.

Водяной теплый пол под плитку

Укладка водяного теплого пола под плитку производится, как и под любое другое покрытие. Трубы заливаются стяжкой так, чтобы между ней и плиткой было расстояние не меньше 3 см. При этом стоит учесть толщину плиточного клея.

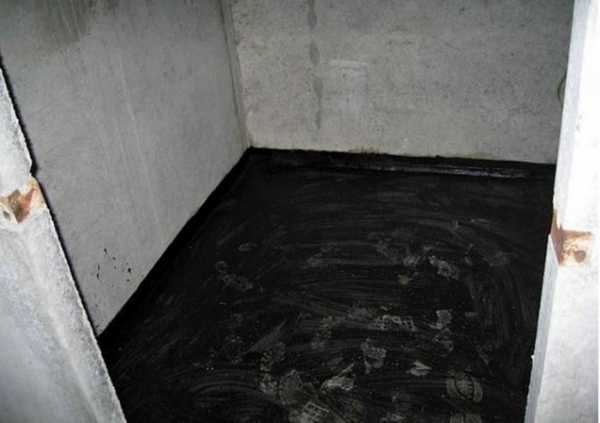

Перед началом работ герметизируйте нижнюю часть помещения – обработайте пол и стены (на 2-3 см выше уровня плитки) специальным герметиком. Обычно это битум или смеси на его основе. Так вы защитите соседей и свой кошелек на случай прорыва труб теплого пола.

Герметизацию ванной комнаты нужно производить после постройки дома, но лучше позже, чем никогда.

Под трубы обязательно уложить металлизированный утеплитель, чтобы обогревать не перекрытие, а кафель и само помещение.

На трубы в стяжке нужно уложить пластиковую сетку с размером ячеек не больше 10х10 см. Так можно избежать деформаций и растрескивания стяжки. Если не использовать сетку, во избежание деформаций придется поднять пол еще на 1-1,5 см.

Если вы собираетесь делать водяной теплый пол под плитку своими руками, обязательно озаботьтесь регулировкой температуры. Особенно это касается теплых полов, подключенных к центральной системе отопления. Большой перепад температур между помещением и полом может повредить стяжку, трубопроводы и кафель.



Не забудьте поделиться публикацией в соцсетях!

vteple.xyz

Как правильно сделать укладку керамической плитки на теплый пол?



Все большую популярность набирает теплый пол. Для его финишного покрытия используют ламинат, паркетную доску или керамическую плитку. Каждый материал обладает своими достоинствами и недостатками. Для устройства пола в ванной, туалете, кухне, прихожей часто используют керамическую плитку. Правильная укладка плитки на теплый пол – залог его надежности и долговечности.

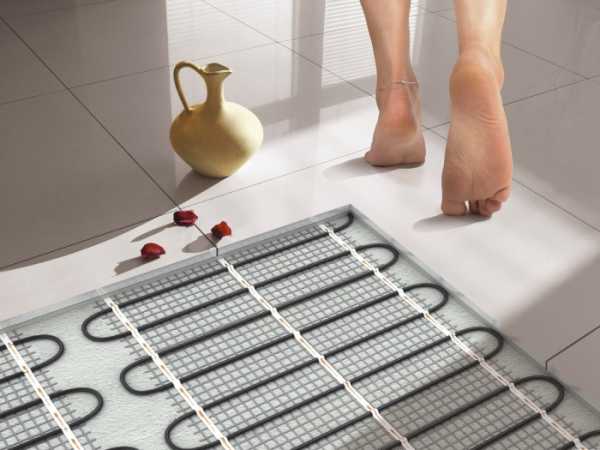

Общий вид теплого пола, облицованного керамической плиткой

Виды пола под плитку

В первую очередь надо разобраться, что такое теплый пол, какие есть его виды, как они монтируются. Эти сведения помогут выложить его правильно.

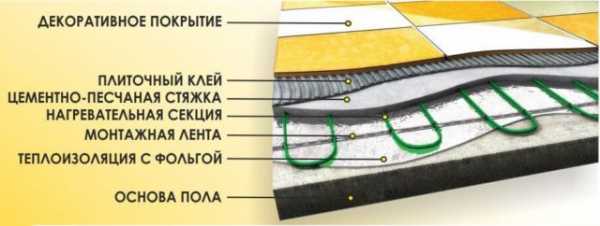

Теплый пол – это многослойная система, состоящая из утеплителя, нагревательного элемента, несущей цементно-песчаной стяжки и финишного покрытия.

Выделяют два вида теплого пола, подходящих для укладки керамической плитки:

  • электрический;
  • водяной.

Электрический

Стоит рассмотреть особенности монтажа электрического теплого пола под керамическую плитку. Это подходящая система для облицовки керамикой.

Существует два типа обогрева:

  • Обогрев кабелями. В первую очередь осматривается основание. Если оно без явных выбоин, то на него укладывается кабель. Основание выравнивается с помощью цементно-песчаной стяжки. Затем укладывается слой утеплителя толщиной 50-70 мм. На него – гидроизоляция. После этого монтируются нагревательные элементы, которые заливаются цементно-песчаной стяжкой или готовой смесью для теплого пола. Затем на специальный клей для теплого пола укладывается керамический гранит. Такая система «съедает» до 100 мм высоты комнаты.

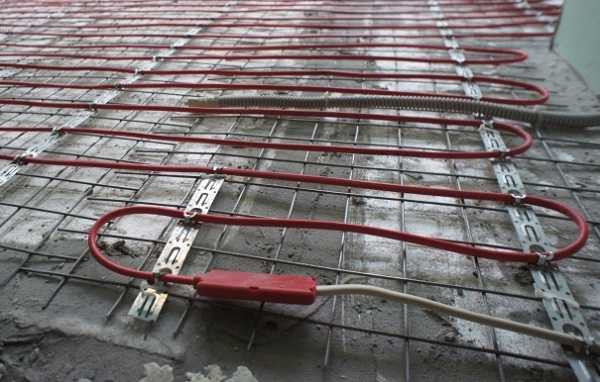

Электрический кабель теплого пола, уложенный на металлическую сетку
  • Обогрев матами. Для их укладки нужна ровная поверхность. Любая неровность или острый скол могут вызвать нарушение изоляции проводов и впоследствии выход из строя всей системы. Если на черновом основании есть трещины или выбоины, их заделывают. Затем монтируются маты, которые соединяются в единую систему. После этого проверяется их работоспособность. На завершающем этапе на специальный клей для теплого пола укладывается керамический гранит. Толщина такого основания всего 40-50 мм, что значительно меньше, чем у аналогичной системы с кабельным обогревом.
Инфракрасные маты под плитку

Это разновидность электрического обогрева. Инфракрасный пол состоит из биметаллических или углеродных пластин, зашитых в полиэтиленовую пленку.

Установка инфракрасных матов на теплый пол

Для основания из керамического гранита лучше использовать маты из углеродных пластин. Биметаллические – подвержены коррозии.

В первую очередь проверяется поверхность под укладку матов. Все неровности заделываются, или заливается выравнивающая стяжка. Затем укладывается слой теплоотражающего материла. На него монтируется сетка из стекловолокна с размером ячеек 30×30 мм.

На готовое основание раскатываются рулоны инфракрасного пола шириной 1000 мм. Затем вся система соединяется в электрическую цепь. По готовому полу на специальный клей укладывается керамический гранит.

Питающий кабель должен находиться непосредственно под плиткой.

Водяной

Он не нашел применения в квартирах. Подходит для обогрева больших площадей в частных домах и общественных зданиях.

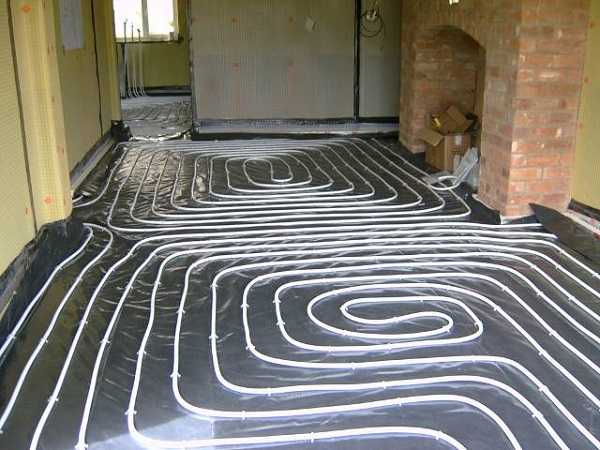

Пример укладки полипропиленовых труб на подготовленное основание

В первую очередь выравнивается основание. Стяжка заливается по всей поверхности пола. Затем укладывается демпферная лента, на которую монтируется слой утеплителя толщиной 50-70 мм. Самый распространенный теплоизолирующий материал – это минеральная вата или пенополистирол.

На подготовленное основание монтируются трубы для горячей воды и подключаются к общей системе отопления. Сверху заливают цементно-песчаную стяжку. Можно использовать готовый наливной пол. На конечном этапе укладывается керамический гранит. Водяное отопление пола «съедает» до 150 мм высоты комнаты.

Оптимальное основание для укладки керамического гранита – это пол с электрическим подогревом. Он подходит для небольших жилых помещений, ванн, туалетов, прихожих. Технология облицовки плиткой электрического и водяного теплых полов одинаковая.

Отделка теплого пола плиткой

Правила ее укладки на теплый пол не отличаются от правил облицовки обычной поверхности. Исключение составляет выбор плиточного клея. Для теплого пола существует специальный клей, обладающий повышенной пластичностью. В его составе есть терморегулирующие добавки.

Материалы и инструменты

  • Плиточный клей для теплого пола;
  • Затирка для швов;
  • Грунт глубокого проникновения или бетоноконтакт;
  • Гребенчатый шпатель, 100-150 мм;
  • Резиновый шпатель, 50-70 мм;
  • Крестики для швов;
  • Электрическая дрель:
  • Резиновый молоток;
  • Насадка на миксер;
  • Строительный уровень, 700-1000 мм;
  • Плиткорез или стеклорез;
  • Мастика;
  • Малярный валик, 250 мм;
  • Защитные резиновые перчатки и очки;
  • Тонкий шнур и мел.

Расчет количества материала

В первую очередь вычисляется площадь комнаты. Затем определяется количество коробок с плиткой. На каждой из них указана площадь. К полученному результату прибавляется запас в 10% на обрезку и подгонку.

Объем клея зависит от неровности основания и толщины слоя. Средние значения по расходу на один квадратный метр приводятся на упаковке. Норма грунта 200-300 гр./м2.

Подготовка

Перед тем, как класть кафель, проводят подготовительные работы. Чаще всего основание теплого пола под плитку – это цементно-песчаная стяжка. Она пропитывается грунтом глубокого проникновения или бетоноконтактом. Бетонные теплые полы покрываются полиэтиленовой пленкой или пропитываются битумной мастикой.

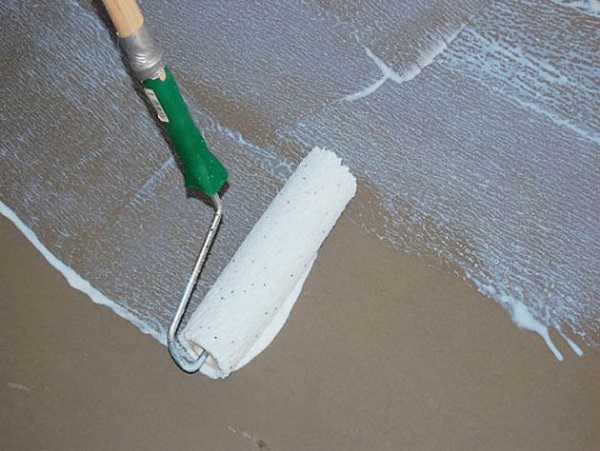

Нанесение грунта глубокого проникновения на цементно-песчаную стяжку

Срок высыхания грунта – 2-3 часа. Для улучшения сцепления пол можно обработать 2 раза.

Разметка комнаты

Нанесение направляющих линий для укладки кафельной плитки

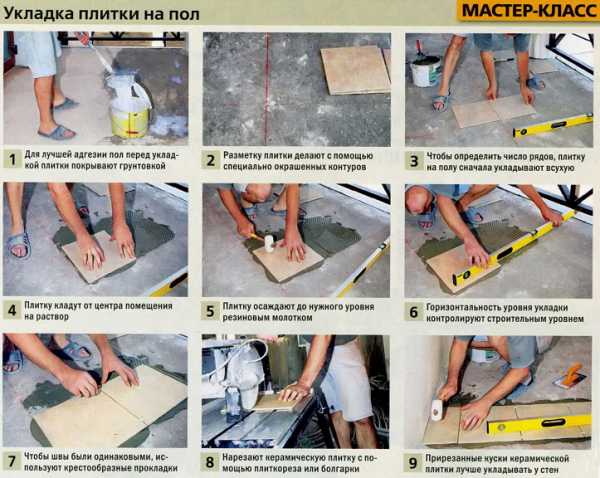

Класть плитку на теплый пол можно двумя основными способами: по рядам или в разбежку. В первом случае все горизонтальные и вертикальные швы у рядов совпадают. Во втором – теплый пол укладывается в шахматном порядке. Способ укладки не влияет на эксплуатационные характеристики.

Разметка помещения начинается от самой длинной стены. С помощью мела и тонкого шнурка отбивается первый ряд. От него размечается остальная часть комнаты. Этот способ подходит для классической укладки без дополнительных рисунков.

Когда надо положить керамический гранит с узором, то отбивают диагонали. Это делается с помощью веревки и мела. Точка пересечения – это центр комнаты. От него выкладывается весь рисунок.

Если планируется выложить рисунок или диагональ, то предварительно вся плитка раскладывается «на сухую». Это делается для проверки расчетов и реальной раскладки.

Технология укладки

  • Приготовление плиточного клея для теплого пола. Для его замеса используют пластиковое или металлическое ведро. Клей готовится в два этапа. На первом заливается часть воды, и засыпается сухая смесь. Компоненты смешиваются с помощью электрической дрели с насадкой для раствора. На втором – в ведро добавляются остатки воды и сухой смеси. Все тщательно перемешивается. Готовая консистенция должна быть чуть гуще, чем сметана.

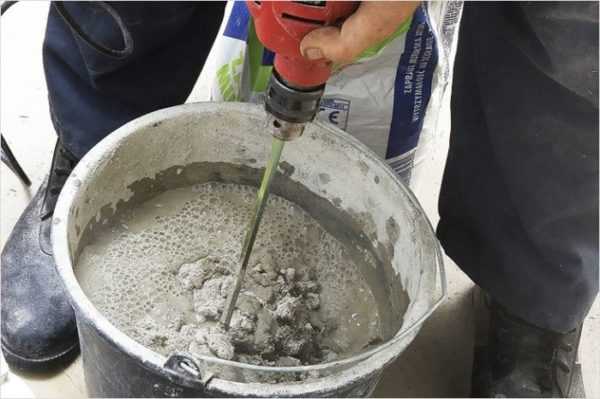

Замешивание плиточного клея в пластиковом ведре при помощи дрели

Пилоточный клей быстро схватывается. Поэтому за один раз замешивается небольшой объем – на 30-40 минут работы.

  • Клей наносится либо на основание, либо на плитку. При нанесении на основание используется обычный и гребенчатый шпателя. Обычным –смесь разравнивается, гребенчатым – делаются борозды для лучшего сцепления с керамической плиткой. Размер поверхности, намазываемой клеем за один раз, не должна превышать 1 м2. При нанесении на плитку используется мастерок и гребенчатый шпатель. Мастером клей набрасывается на тыльную сторону керамической плитки. Гребенчатым шпателем он растягивается по всей поверхности.
  • Укладка. В обоих случаях каждый элемент прикладывается к основанию и плавными волнообразными движениями немного вдавливается. Затем пристукивается резиновым молотком. Действие повторяется со следующим элементом. С помощью строительного уровня проверяется горизонтальность поверхности. Если плитка просела или вздыбилась, то она снимается, недостаток исправляется. Затем она возвращается на свое место. Чтобы выдержать равное расстояние между плитками, в них вставляются крестики: по два на каждую сторону плитки. Между стеной и кафелем оставляется зазор 10-20 мм. Он играет роль деформационного шва. После застывания клея все крестики удаляются.

Срок схватывания плиточного клея для теплого пола – 24 часа. Через 72 часа пол можно нагружать мебелью.

  • Подрезка и укладка плитки. По возможности неровные и резаные куски укладываются в углы или под мебель. Для обрамления участков вокруг труб используют шаблон из картона или бумаги. Он изготавливается для каждого элемента. Затем форма переносится на плитку и вырезается. Готовые кусочки укладываются на свое место. В зависимости от прочности, керамический гранит режется стеклорезом, плиткорезом или болгаркой с кругом для пилки керамики. Болгарку используют для раскройки прочных сортов напольного покрытия, которые редко укладывают в домашних условиях. Плиткорез используется для резки большого количества керамической плитки. Стеклорез необходим для фигурной подрезки небольших участков. Однако многие профессиональные укладчики напольной плитки используют стеклорез в качестве основного инструмента.

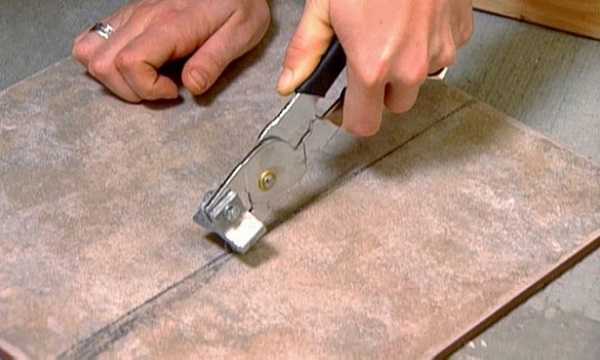

Использование стеклореза для разрезки керамического гранита

Керамический гранит режется только с гладкой лицевой стороны.

Обработка швов

Они бывают двух видов:

  • Установочные – между плитками. Их ширина варьируется от 1,5 до 3 мм. Менее 1,5 мм считается бесшовной укладкой. Швы замазываются через 24 часа после завершения монтажа полового покрытия. В первую очередь вынимаются все крестики. Затем все швы с помощью резинового шпателя заделывают затиркой. Движение шпателя строго вдоль шва.
Заделка швов между плитками с помощью резинового шпателя

Через 30-40 минут после затирки швы промывают холодной водой.

  • Периметральные – между плиткой и стеной. Это деформационные швы. Они заделываются силиконовым герметиком или резиновой прокладкой. Затем закрываются пластиковым плинтусом.

На этом работы по укладке керамической плитки завершаются.Это прочное и надежное покрытие, которое:

  • прекрасно выдерживает сотни циклов уборки;
  • не меняет цвета при попадании на него химических реагентов;
  • соответствует всем гигиеническим нормам и правилам;
  • равномерно распределяет тепло по всей комнате;
  • радует глаз.

Видео

Полезные факты

  • В советское время перед укладкой плитку замачивали в воде. В наше время многие отделочники «старой школы» продолжают выполнять это действие, хотя необходимости в этом уже нет.
  • Проблема со скользкой плиткой решается покупкой специального состава. Он наносится на поверхность и надолго ее защищает. Бюджетный вариант для ванной комнаты – это обычный резиновый коврик.
  • Вся современная напольная плитка изготавливается промышленным способом. В мире существует одна компания, которая производит и расписывает керамический гранит вручную. Стоимость квадратного метра такого покрытия недоступна обычному человеку. Поэтому надо помнить, что все заверения продавцов в строительном магазине в эксклюзивности коллекции, скорее всего, – пиар-ход.



teplota.guru

Как выполнить настил плитки на устроенный электрический теплый пол

Укладка электрического теплого пола под такое напольное покрытие, как плитка, занимает много сил и времени. Но при точном соблюдении технологии укладки теплого пола под плитку, с процессом монтажа сможет справиться даже начинающий исполнитель.

Выбор варианта

При выборе отопления пола от сети, следует определиться с тем, какой конкретно вариант выбрать:

  1. Нагревательный кабель. Относится к числу бюджетных вариантов. Но при этом придется немного повозиться, чтобы сделать правильный расчет количества кабеля для монтажа системы отопления, а также выполнить укладку теплого пола под плитку. Стяжка в таком случае получается несколько толще, что сокращает расстояние от пола до потолка. Если есть возможность пожертвовать высотой потолка, то можно выбрать устройство электрического теплого пола из нагревательного кабеля.
  2. Термомат. Он обладает несколько большим количеством положительных качеств. Его можно даже назвать усовершенствованной версией проводника. Главная особенность заключается в том, что кабель располагается на специальной сетке из стекловолокна. Здесь достигается равный шаг уложенного кабеля на всей протяженности мата.



Чтобы произвести расчет необходимого количества термомата для работы, достаточно установить площадь всего помещения. В итоге останется лишь выбрать именно тот рулон материала, который будет отвечать рассчитанному размеру.

Только из этого уже видно, что электрический мат имеет значительный перевес с обычным кабелем. К тому же о нем больше положительных отзывов в сети от пользователей.

Видео: Всё про теплый пол Ответы на многие вопросы ч. 1. Сравнение и выбор нагревательного кабеля и мата.

Подготовительные мероприятия

При монтаже теплого пола под плитку необходимо иметь хотя бы базовые познаний в области электрики. Особое внимание стоит уделить основанию, куда в последующем будет производиться укладка нагревательного мата.

С поверхности пола убирается вся мебель и бытовая техника. Старое основание приводиться в надлежащий вид и при необходимости выравнивается. При наличии старого напольного покрытия, лучше его удалить вместе с залитой старой стяжкой. Это позволит оставить неизменным расстояние от потолка до пола при создании новой конструкции системы отопления в помещении.

Что касается черновой стяжки, то она выполняется для создания ровной поверхности. Толщина раствора обычно выбирается в пределах от 30 до 70 мм. В завершении останется лишь убрать весь мусор с основания и при необходимости пропылесосить.

Создание схемы

До начала монтажа очень важно все правильно рассчитать. Для этого составляется схема подключения электрического теплого пола. Здесь в обязательном порядке должен быть отмечен шаг укладки электропроводки или же нагревательного мата. В любом случае следует придерживаться определенных рекомендаций, чтобы получить действительно качественную схему:

  • При выборе шага укладки теплого пола электрического под плитку следует выдерживать расстояние от стен в комнате, которое будет равно минимум 100 мм.
  • Укладку используемого материала можно кроме прямолинейного направления, можно выполнять и сгибать. Для этого она подрезается в специально отмеченных местах. Изгиб производиться в нужном направлении. Эти все тонкости могут позволить снизить расход потребляемой энергии. Нагрев будет осуществляться именно в тех местах, в которых это необходимо.
  • Запрещен монтаж нагревательных элементов под громоздкой мебелью (при отсутствии ножек) и бытовой техники. При таком исполнении тепло не будет поступать для обогрева воздуха в помещении, а будет возвращаться обратно к элементам нагрева. Это вызовет их перегрев и выход из строя.

Расчет материала

Грамотный расчет материала для монтажа теплого пола под плитку электрического позволит получить желаемый результат без лишней траты денег. Каждый метр квадратный площади комнаты потребует приобретения нагревательного элемента с мощностью от 140 до 180 Вт.

Могут быть случаи, когда помещение очень тщательно утеплено. Здесь система отопления будет выступать в качестве вспомогательного элемента и тогда мощность можно выбрать меньше допустимой нормы – примерно 80 Вт/м2.

Для расчета измеряется площадь помещения (длина умножается на ширину), после чего отнять от полученного результата площадь той мебели и техники, под которой не будет производиться укладка нагревательного кабеля под плитку. То, что получится и будет считаться полезную площадь для обогрева.

Аналогичный принцип свойственен для термомата. Высчитывается полезная площадь и выбирается мощность нагревательных элементов. Именно такое количество и следует приобрести.

Чтобы обогреватель можно было надежно крепить к залитой стяжке, используется монтажная лента.

При монтаже особое внимание стоит уделить старой проводке, чтобы она смогла выдержать нагрузку мощного электрического теплого пола. Если нет собственных познаний в определении сечения кабеля по току, то лучше всего обратиться за помощью к специалистам. Но данный пункт должен быть выполнен в обязательном порядке без исключений.

Слой теплоизоляции

Под укладку теплого пола под плитку производиться утепление основания. Это выполняется с той целью, чтобы исключить теплопотери в помещении. Будет повышаться не только эффективность работы отопления, но и его экономичность в период эксплуатации.

Один из лучших вариантов для утепления – пенофол. Он представлен в виде рулонного материала, имеющего слой для крепления к основанию. Кроме этого у него имеется покрытие из фольги, для отражения тепла в сторону помещения. Листы материала утеплителя раскладываются по поверхности бетонного пола стык в стык и проклеиваются места соединения фольгированным скотчем. Чтобы теплоизоляция была более эффективной, материал должен несколько заходить на стены в комнате.

Есть и другие альтернативные варианты для теплоизоляции, которые оказывают влияние на сокращение расстояния от пола до потолка. Здесь можно назвать пенополистирол или полипропилен.

В завершении этого этапа на стене сверху от расположенного утеплителя, крепится демпферная лента, созданная для компенсации температурного расширения всей конструкции в процессе эксплуатации. Не лишним будет произвести укладку на поверхности металлической сетки, выступающей в качестве армирования и позволяющая исключить прямой контакт нагревательных элементов с утеплителем. Это в последующем позволит несколько сократить объем работ при укладке электрического теплого пола под плитку.

Расположение температурного датчика

Датчик температуры предназначается для того, чтобы самостоятельно осуществлять контроль всей системой. Кроме самого датчика, устанавливается термостат, который может быть не только механическим, но и электронным. Все это позволит выставить тот уровень температуры, который будет необходим для комфортного нахождения в помещении.

Монтаж данных элементов осуществляется на стене, вблизи расположения розеток. А вот датчик температуры монтируется непосредственно в полу. От термостата делается штроба по стене (только вертикально по уровню), а также штроба в основании пола. Важно при этом предварительно поместить его в гофрированную трубу. Место, где крепится датчик – средняя часть между имеющимися двумя витками нагревательного элемента. В таком случае исключены должны быть любые пересечения.

Чтобы в процессе заливки стяжки по элементам теплого пола под плитку, гофрированная труба с датчиком не заполнилась раствором, один из концов заполняют герметиком.

Раскладка нагревательных матов

Укладка нагревательных матов осуществляется строго по той схеме, которая была предварительно создана до начала монтажа. При этом на основании пола делается специальная разметка, соответствующая параметрам чертежа. При разрезании стекловолокна следует быть внимательным, чтобы не повредить сам провод. Это все приведет к выходу из строя всей конструкции.

Сопротивление кабеля не должно отличаться более чем на 10 процентов от данных, указанных в паспорте на материал. Здесь также определяется и фаза кабеля. Для облегчения данного процесса может быть выполнена цветовая маркировка проводов. По ним все и определяется.

Для крепления используется монтажная лента по бетонному основанию или пластиковые хомуты по металлической сетке. По всей площади комнаты должно выбираться одинаковое расстояние между соседними витками. В противном случае не будет равномерного прогрева основания пола в помещении.

После этого следует проверить работу систему и наличие ошибок в работе. С этой целью первоначально проверяется сопротивление, которое должно соответствовать тем параметрам, которые были определены ранее, до начала монтажных работ. Далее происходит подключение системы к сети. Если работа нормальная и нет никаких отклонений, можно приступать к следующему шагу.

Проверка работоспособности имеет существенное значение. Если погрешности монтажа будут выявлены в дальнейшем, придется проводить демонтаж напольного покрытия и залитой стяжки. Это потратит не только личное время, но и достаточное количество средств.

Заливка стяжки

Помещаться может теплый пол в стяжку или под плитку сразу. Все будет зависеть от используемого нагревательного элемента. Для стяжки пола потребуется приготовить раствор. В нем должны сочетаться следующие составляющие:

  • Вода (0.6 части).
  • Цемент (1 часть).
  • Песок (4 части).
  • Щебень (5 частей).
  • Пластификатор (1% массы цемента).

Чтобы на поверхности не появлялось трещин и сведен к минимуму процесс усадки раствора, вода должна добавляется в нужном количестве, без преувеличений. В раствор категорически запрещено добавлять перлит или керамзит. Они лишь нарушат теплообмен и могут привести к перегреву всей системы, выведя ее из строя.

1. Металлическая сетка, 2. Нагревательный кабель, 3. Стяжка, 4. Плитка.

Толщина стяжки теплого пола в средних показателях варьируется от 40 до 60 мм. Все будет зависеть от ее предназначения и основания. Большая толщина приведет к нестабильной работе системы отопления, а также не эффективности. После окончания заливки выжидается время до полного высыхания раствора. На это потратиться примерно месяц. В течение этого периода запрещается осуществлять включение в сеть электрический теплый пол. Если монтируется электрический теплый пол под плитку без стяжки, то не придется ждать этот период.

Стоит отметить, что бетонная теплая стяжка под плитку используется лишь в том случае, когда применяется нагревательный кабель. Термоматы же могут служить основной для последующей укладки керамической плитки на специальный клей. То есть производиться теплый пол без стяжки под плитку.

Укладка плитки

Когда стяжка схватилась (спустя 3 дня), можно приступать к настилу плитки на теплый пол. При отсутствии опыта лучше дождаться полного высыхания заливки. Ведь плитка должна ложиться исключительно на горизонтальную поверхность. Используемый клей должен укладываться на поверхность со слоем не более 7 мм.

Начало работы электрического теплого пола – после полного высыхания плиточного клея. Обычно на это уходит порядка 20 дней. Более детально все прописано на инструкции от производителя. В процессе эксплуатации следует осуществлять контроль за максимальными параметрами температуры, которая будет передаваться в помещение. Это позволит использовать напольное покрытие в течение длительного времени.

Счастливое соседство

Плитка может ложиться сразу же на поверхность нагревательных матов. Данная конструкция имеет гораздо больше положительных моментов, чем обычный кабель. Но всегда соблюдается процесс монтажа, выполняя каждый его пункт. Укладка теплого пола под плитку своими руками выполняется очень быстро. Но при отсутствии опыта и понимания всего процесса, лучше доверить укладку теплого пола под плитку специалистам.

В момент затирки швов между плитками по термоматам, важно не повредить изоляцию контактов. Лучше всего в работе использовать только гибкие смеси, предназначающиеся для системы электрического теплого пола. Сама затирка для надежности проводиться по прошествии суток после укладки плитки.

Что касается клея, то еще можно сказать о том, что используется клей на эпоксидной основе. При этом в помещении должен соблюдаться и поддерживаться режим температуры и уровня влажности, чтобы все качества клей смог приобрести. Эти рекомендации всегда прописаны на упаковке из-под клея от производителя.

Сопротивление кабеля электрического теплого пола проверяется не только по окончанию настила, но и при укладке плитки. Если оно не будет изменяться, то можно быть уверенным в том, что целостность матов не нарушена. В качестве прибора лучше всего использовать омметр. Он подскажет при необходимости, какие участки следует отремонтировать.



В итоге проведения укладки получится отличный вариант системы отопления в помещении. Главное четко соблюдать технологию и последовательно выполнения всех работ. Все эти пункты и рекомендации позволят получить надежную конструкцию, которая будет передавать необходимое количество тепла основанию пола, и будет отвечать всем требованиям надежности.

Видео: Монтаж теплого пола под плитку.

Видео: Теплый пол под плитку видео

Видео:

Видео: Электрические теплый пол под плитку

Видео: Укладка теплого пола под плитку

sdelalremont.ru

Теплый пол электрический под плитку своими руками

Многие предпочитают отделывать пол в ванной комнате, коридоре или кухне керамической плиткой. Кафель, однако, покрытие холодное, и ходить по нему босиком некомфортно. Но отказываться по этой причине от керамики не стоит, есть отличный выход – электрический теплый пол под плитку. Система служит не только для подогрева полов, но и дополняет центральную систему отопления. Теплые полы незаменимы в домах, где есть маленькие дети.

Теплый пол электрический под плитку укладка

Теплые полы имеют массу достоинств. Но как правильно устроить электроподогрев? Сложно ли уложить кабель или маты своими руками? Об этом пойдет речь в статье.

Какой тип пола выбрать?

Система электрических теплых молов имеет следующие модификации:

  • Греющий кабель;
  • Маты;
  • Пленочный пол;
  • Стержневой пол.

Виды систем электрического напольного отопления

Среди достоинств кабеля можно назвать низкую стоимость и возможность удерживать тепло даже после отключения системы, что позволяет экономить электричество. Однако электрический теплый пол под плитку имеет пониженную степень электробезопасности, технология его монтажа более сложная и требует точного расчета длины кабеля. Этот тип электроподогрева полов чаще всего применяется в ванной комнате.

Термоматы – это по сути усовершенствованный кабель. Маты бывают инфракрасные и конвекционные. Удобство последних заключается в том, что греющий элемент закреплен на сетке из стекловолокна. Монтаж матов намного удобнее, чем кабеля, все что нужно, это купить рулон необходимого размера. Кроме того, стяжка не обязательна и монтаж происходит в слой плиточного клея. Укладка таких теплых полов рекомендуется под плитку или керамогранит.

Пирог теплого пола под плитку на основе нагревательных матов: 1 — Выравнивающая черновая стяжка, 2 — Нагревательные маты, 3 — Плиточный клей, 4 — Кафель или керамогранит

Инфракрасный подогрев наиболее подходит для деревянной поверхности (ламинат, паркет). В нем используются специальные греющие стержни, которые параллельно подсоединяются к силовым проводам.

Подготовка к монтажу теплого пола

Монтаж любого типа теплых полов начинается с подготовки основания. Как кабель, так и маты укладываются на ровную, чистую поверхность. Первое, что нужно сделать, демонтировать старое напольное покрытие, удалить с него остатки краски, лака, пыли и грязи. Если имеются какие-либо дефекты, неровности, необходимо выполнить черновую стяжку. Ее толщина может составлять от 30 до 70 мм. Какой тип стяжки выбрать, решать вам. Например, цементно-песчаные растворы могут сохнуть до четырех недель. Если нужно сделать пол в ванной как можно быстрее, то лучше остановиться на самовыравнивающихся смесях. Перед тем, как заливать пол, на стенах на предполагаемом уровне стяжки крепится демпферная лента.

На фото процесс монтажа выравнивающей черновой стяжки

Почему к поверхности предъявляются столь высокие требования? Дело в том, что если технология будет нарушена и нагревающий кабель упрется в какую-либо неровность на основании и прогнется, может случиться его пробой, что приведет к выходу из строя всей системы теплых полов. Устранение неполадки, естественно, повлечет за собой массу усилий и новых финансовых вливаний, поскольку ремонт своими руками крайне сложен, а порой вообще невозможен.

После того, как основание выровнено, составляется схема подключения системы подогрева пола под керамическую плитку. На схеме отмечается шаг, с которым будет производиться укладка греющего кабеля или матов. Схема должна учитывать следующие моменты:

  1. Отступ от стены должен составлять минимум 10 см;
  2. Там, где будет стоять мебель или другие крупногабаритные предметы, которые затруднят теплоотдачу, теплый пол не монтируется;
  3. Элементы подогрева можно укладывать в любом удобном направлении. Обогреваться должны только необходимые участки.
Схема раскладки теплого пола

Количество материалов, кабеля или термомата, рассчитывается исходя из полезной площади ванной и требуемой мощности. Закрепить систему теплых полов на стяжке можно с помощью монтажной ленты.

Важным моментом является выбор места в стене, где будет установлен термостат. При необходимости делается отдельная проводка для подключения системы теплых полов. Технология требует также для подобных устройств отдельного вывода из щита электропитания.

Когда все перечисленные подготовительные работы завершены, можно приступать к укладке под плитку теплых полов.

Укладка электрического теплого пола

Первый шаг на этапе монтажа – теплоизоляция поверхности. От того, насколько качественно утеплено основание, зависит эффективность и экономичность системы теплых полов. Специалисты рекомендуют использовать в качестве утеплителя фольгированный пенофол. Куски стелятся вплотную друг к другу, а стыки проклеиваются фольгированным монтажным скотчем. Для улучшения теплоизоляции помещения пенофол должен на несколько сантиметров заходить на стены. Если вы используете пенополистирол или полипропилен, учтите, что высота комнаты уменьшится.

Пирог кабельного теплого пола под плитку. В качестве теплоизоляции может быть использован пенополистирол, пенофол или другие утеплители

После того, как утеплитель уложен и закреплен, по периметру клеится демпферная лента, которая компенсирует расширение покрытия при нагревании.

Поверх теплоизоляции кладется металлическая сетка. Она служит для предотвращения прямого контакта с элементами подогрева, а также делает укладку теплого пола под плитку своими руками более легкой.

Варианты использования инфракрасных систем: пленочного и стрежневого пола под плитку

Затем монтируются датчик температуры и термостат – устройства, которые контролируют работу системы «электрический теплый пол». Термостат может быть механическим или электронным, накладным или встраиваемым. С его помощью выставляется желаемый режим температуры и время включения и отключения системы. Он устанавливается рядом с розетками в стене.

Датчик температуры монтируется непосредственно в полу, в штробе. Она должна направляться вертикально к перекрытию. Чтобы защитить датчик от внешних воздействий, он укладывается в гофру, конец которой заматывается изолентой. По правилам, выносная часть температурного датчика должна быть расположена на расстоянии 40 см от стены.

Дальше – укладка кабеля:

  1. Зафиксировать кабель на крепежной сетке согласно разработанной схеме с помощью пластиковых хомутов. Расстояние между витками должно быть везде одинаковым, в противном случае подогрев будет происходить неравномерно.
  2. Подключить термостат к нагревающему элементу.
  3. Проверить, правильно ли подключена система. Для этого нужно с помощью мультиметра (тестера) измерить сопротивление. Значение до и после укладки должно быть одинаковым.
  4. Включить электрообогрев на некоторое время.
  5. Отключить питание теплого пола.

Маты укладываются по схожей технологии, подробнее в видео:

Если вы правильно установили электрический пол своими руками, можно переходить к следующему этапу – укладке плитки.

Укладка керамической плитки

Перед тем, как класть кафель на пол в ванной, делается стяжка. Ее толщина должна составлять не более 30-50 мм.

Пока стяжка полностью не высохнет, электроподогрев включать нельзя.

Устройство стяжки необходимо только в том случае, если используется нагревательный кабель. Если выбор сделан в пользу термоматов, то этого делать не требуется, поскольку маты могут быть основанием под плиточный клей.

После того, как стяжка застынет, укладывается керамическая плитка. Эта задача вполне осуществима своими руками, но если вы не уверены, доверьтесь профессионалам.

Сначала выбирается схема укладки кафеля. Лучше, чтобы на самых видных местах были целые плитки, а в неприметных – обрезанные. Пол размечается перпендикулярными линиями от центра стен, по ним и нужно класть керамику. Поверхность должна быть идеально горизонтальной.

Для удобства на нагревательном элементе можно положить монтажную сетку. Укладка начинается с дальнего угла от двери. Плиточный клей наносится с помощью зубчатого шпателя ровным слоем, толщина которого не должна быть минимум 5 мм. Он должен заполнить все пустоты. Со всех сторон уложенной плитки вставляются пластиковые крестики. Они нужны для контроля расстояния между плитками. Необходимо постоянно проверять уровень горизонта. Если получается так, что плитки находятся на разном уровне, это можно отрегулировать, увеличив или уменьшив толщину слоя клея.

При необходимости кафель обрезается с помощью плиткореза. Если у вас его не оказалось под рукой, это можно сделать «болгаркой» или стеклорезом.

Когда весь пол заполнен плитками, нужно подождать сутки, пока клей схватится. Затем на швы наносится затирка. Излишки сразу же убираются влажной губкой. Рекомендуется подождать несколько дней, пока стяжка и клей окончательно высохнут, и только тогда включать электрический теплый пол. Несоблюдение технологии может привести к неэффективной работе системы.

Монтаж теплых полов – дело непростое. Однако, приложив максимум стараний и полученные знания, вы сможете сделать свою ванную комнату теплой, уютной и комфортной. Оставляйте комментарии — делитесь своим мнением, опытом, критикуйте!

Загрузка...

delaydachu.ru

Укладка теплого пола под плитку

Технология теплого пола сегодня пользуется огромной популярностью. Прежде всего это связано с высокой эффективностью напольного отопления перед традиционной радиаторной системой. При комбинации теплого пола с керамической плиткой можно достигать наилучших результатов. В этой статье мы расскажем вам о том, по какой схеме осуществляется укладка теплого пола под плитку. Мы рассмотрим с вами все тонкости выполнения этой работы.

Какой теплый пол выбрать

Для начала, давайте определим с вами один нюанс, какой установить теплый пол под плитку лучше всего. Сегодня известно несколько технологий, например, водяной обогрев. В этом случае отопительный контур помещается непосредственно в стяжку пола. Проходящий теплоноситель по трубам, равномерно прогревает стяжку и керамическую плитку, а потом отдает все тепло внутрь помещения. Также немалой популярностью пользуется и электрический обогрев. В этом случае используются нагревательный кабель или маты.

Хотя нельзя сказать, что электрический обогрев лучше водяного. В этой статье мы сделаем акцент именно на электрический теплый пол под плитку. Эти технологии идеально комбинируются друг с другом.

Важно! При покупке электрического теплого пола можно выбрать готовый комплект. Если нет, тогда всю комплектацию придется выполнять самостоятельно.

Особенности электрических матов

Монтаж теплого пола под плитку лучше всего осуществлять с использованием кабельного нагревательного мата. Под этим подразумевается специальная сетка, на которой с определенным шагом закреплен кабель. В основе сетки используются полимеры, например, стекловолокно. Также мат имеет клейкую поверхность. Она защищена специальной пленкой. Непосредственно перед монтажом пленка удаляется и маты приклеиваются к основанию. Безусловной, такая монтажная клеящаяся поверхность имеется не на всех видах электрических матов.

Что касается кабеля, то он также может различаться. Так, могут использовать двужильные и одножильные кабеля. Одножильные кабеля стоят гораздо дешевле. Что касается двужильного, то он имеет ряд преимуществ. Например, его гораздо легче подключать, плюс ко всему, он не создает электромагнитное поле. Поэтому лучше всего выбирайте нагревательный мат с двужильным кабелем. Установка теплого пола под плитку такого плана может иметь ряд положительных сторон.

Перед покупкой также необходимо определиться и с его площадью. Для этого лучше всего сделать небольшой проект, который позволит вам точно определить зоны, на которых будет присутствовать электрический обогрев.

Важно! Если вы знаете где будет установлена крупногабаритная мебель или стационарные предметы, то под них устанавливать электрические маты не нужно. Итак, сделав проект, вы сможете определить площадь всего покрытия.

Что касается выбора того или иного производителя, то здесь существует большое разнообразие. Сегодня на отечественном рынке можно найти ряд крупных производителей теплого электрического пола, который можно положить под теплый пол. В большинстве случаев готовые комплекты состоят из нагревательных матов, терморегулятора, температурного датчика, инструкции по монтажу и соединительных проводов.

Плюс ко всему, вам необходимо укомплектовать систему дополнительными покупками. Например, необходимо приобрести теплоизоляционный материал, это может быть Пенофол. Он представляет собой вспененный полиэтилен, который с одной стороны имеет отражающую поверхность. Укладывается он непосредственно под нагревательный мат. Благодаря этому вся тепловая энергия будет направляться вверх помещения, а теплопотери будут сведены к нулю.

Кроме всего прочего, вам необходимо приобрести плитку для пола. Крайне важно быть внимательным, при выборе плиточного клея. Технология укладки теплого пола под плитку требует использования специального плиточного клея. При его выборе обязательно смотрите на его упаковку. На ней должна быть информация, что клей для плитки подходит для укладки кафеля на теплый пол. Для отделки плитки, вам еще необходимо приобрести затирку для швов.

Что касается инструмента, то вам может потребоваться такой набор:

  • Рулетка.
  • Уровень.
  • Емкость для замешивания плиточного клея.
  • Строительный нож.
  • Набор отверток.
  • Болгарка.
  • Станок для резки плитки.
  • Шпатель с зубьями и прочее.

Если все у вас уже куплено, то можно приступать к работам.

Инструкция по изготовлению теплого пола под плитку

Укладка теплого пола под плитку своими руками выполняется в определенной последовательности. Сейчас мы рассмотрим основные этапы изготовления напольного обогрева. Как следствие, вы сможете справиться со всеми работами своими руками без привлечения специалистов.

Подготовительные работы

На первом этапе работ осуществляется подготовка основания. Укладывать обогрев допускается только на ровную поверхность. По этой причине вам необходимо убедиться в том, что основание абсолютно ровное. Если и есть перепад, то он должен составлять не более 2 мм по всей площади. Если у вас есть стяжка, то вам необходимо проверить ее качество. Сделать это можно если вы простучите по ее поверхности. Если звук будет пустой, то качество стяжки оставляет желать лучшего. В этом случае вам необходимо полностью удалить это покрытие. Если же стяжка имеет хорошее основание, но есть незначительный перепад по высоте, то можно использовать самовыравнивающие смеси. Благодаря этому с минимальными затратами и усилиями, вы добьетесь отличного результата.

Если же ваша стяжка идеально ровная, то вам необходимо убедиться, что на ней нет трещин и прочее. Также следует убрать весь мусор, который может повредить нагревательный элемент теплого пола.

Совет! Если у вас есть строительный пылесос, то им можно качественно устранить весь мусор и пыль с поверхности пола.

Теплоизоляция и гидроизоляция

Теперь пришло время к изготовлению отопительного пирога. Для этого сперва изготавливается слой гидроизоляции. Для этой цели можно использовать специальные обмазочные составы. Самый простой материал – полиэтиленовая пленка. Укладываете ее внахлест до 200 мм. Между собой она соединяется скотчем. Также заведите гидроизоляцию на стену высотой до 250 мм.

После этого укладывается слой теплоизоляции. Для этого лучше всего использовать Пенофол, хотя есть и другие качественные теплоизоляционные материалы. Кстати, если укладка плитки на теплый пол осуществляется на первом этаже или в частном доме, где под первым этажом неотапливаемый подвал или грунт, слой теплоизоляции должен быть большим. Поэтому есть смысл использовать пенополистирол или пенопласт.

Сверху теплоизоляции обязательно укладывается слой отражающей пленки. Она необходима, так как благодаря ей вся тепловая энергия будет направляться вверх.

Совет! При укладке теплоизоляции и всех остальных слоев отопительного пирога избегайте каких-либо щелей или зазоров. Все должно укладываться встык. В таком случае будут полностью исключены мостики холода.

Монтаж теплого пола

После этого можно приступать к монтажу нагревательного элемента теплого пола под плитку. Способ монтажа во многом будет зависеть от того, какую именно вы приобрели систему. Если нагревательные маты, то здесь все очень просто. Вам необходимо равномерно распределить маты по всей площади обогреваемой поверхности. Если вы приобрели нагревательный кабель, то вам необходимо к полу закрепить монтажную планку к основанию. После этого необходимо равномерно уложить кабель, соблюдая определенный шаг укладки.

Совет! При укладке кабеля избегайте того, чтобы были какие-либо изгибы. Все повороты должны быть плавными.

Следите за тем, что нагревательный кабель теплого пола был надежно закреплен к полу. В противном случае торчащий кабель будет мешать процессу укладки плитки или заливки стяжки. После того как вы уложили нагревательный кабель, необходимо подключить конец провода к терморегулятору, который будет осуществлять контроль нагрева пола под плиткой. Плюс ко всему, между нагревательным элементом на полу под плиткой помещается температурный датчик. Он должен быть помещен в специальную гофру, которая позволит при необходимости поменять датчик. Сам терморегулятор необходимо подключить к электричеству к электрическому щитку на отдельный УЗО.

Когда все готово, необходимо проверить всю изготовленную вами систему. Для этого выполняете тестовое включение. При этом процессе вам не следует спешить. Убедитесь, что все работает исправно. Ведь после заливки стяжки и укладки покрытия исправить что-либо будет проблематичною если вы обнаружили какие-либо неисправности, то обязательно устраните их. Обязательно проверьте места соединений кабеля. Также испытайте работу температурного датчика. Обязательно измерьте сопротивление в кабеле. Оно должно соответствовать указаниям в паспорте.

Укладка плитки

Заключительный процесс может быть выполнен двумя путями. Уложенный теплый пол можно залить тонкой выравнивающей стяжкой. В таком случае вам необходимо установить маяки, которые помогут вам залить идеально ровную поверхность. В таком случае плиточный слой клея будет минимальный. Уже после высыхания стяжки, можно будет класть плитку. Также существует и другая технология, которая сводится к тому, чтобы укладывать плитку сразу на теплый пол.

При укладке обязательно следите за тем, чтобы плиточный клей или раствор полностью заполнял все пустоты. В случае образования воздушных пустот, работа теплого пола под плиткой будет некорректной. Что касается толщины плиточного клея, то она не должна превышать 5 мм.

Важно! После укладки плитки или заливки стяжки включать обогрев недопустимо. Плиточный клей и стяжка должны сохнуть при естественной температуре. Только так будет обеспечен продолжительный эксплуатационный срок напольного обогрева.

Заключение

Итак, вот мы и рассмотрели все особенности того, как осуществляется монтаж теплого пола под плитку. Чтобы поверхность не была сильно горячая, вам необходимо задать программу на терморегуляторе. Таким образом вы сможете достичь идеальной и комфортной температуры внутри помещения. Как мы увидели, плитка является идеальным материалом для укладки ее на теплый пол. Она имеет прекрасные теплопроводные свойства, что позволяет быстро прогревать пол и воздух внутри помещения. В дополнении ко всему, предлагаем вам посмотреть видео об изготовлении теплого пола под плитку. Оно поможет вам закрепить всю теорию из этой статьи, а также избежать ошибок при монтажных работах. Надеемся, что эта статья вам понравилась и вы сможете со всей работой справиться своими руками без привлечения на то специалистов.

bouw.ru

какой выбрать, как уложить, подробности монтажа.

Как сделать теплый пол по плитку своими руками? Теплый пол под плитку с нуля. Как выбрать теплый пол под плитку? Как уложить теплый пол под плитку? Что нужно для укладки теплого пола под плитку? Какой теплый пол под плитку выбрать?



Керамическая плитка, натуральный камень или керамогранит - полы с покрытием из этих материалов не только обладают прекрасными декоративными качествами, но и очень функциональны: их легко мыть и они не боятся повышенной влажности. Именно поэтому практически во всех ванных комнатах, санузлах, душевых, а также прихожих и кухнях укладывается именно керамическая плитка или аналогичное покрытие. Однако, поверхность плитки или керамогранита достаточно прохладная на ощупь, и если жарким летом это даже приятно, то холодной осенью, когда температура за окном уже приближается к нулевой отметке, а отопление еще не включили, такая прохлада создает только дискомфорт. Решить эту проблему достаточно просто – сделать себе теплый пол под плитку. Благодаря хорошей теплопроводности керамическая плитка и аналогичные материалы идеальны для систем теплый пол - тепло от нагревательных элементов быстро прогревает слой плитки и поступает на его поверхность. Помимо дополнительного комфорта, применение системы подогрева пола во влажных помещениях помогает избежать сырости, образования плесени, а также повышенного травматизма, благодаря сухим и нескользким полам. Теплый пол под плитку можно сделать своими руками без особых усилий. Конечно, для этого необходимо обладать определенными познаниями в строительном деле и набором инструментов, но комфорт, который принесут с собой в ваш дом теплые полы стоит того, благо сегодня на рынке представлено огромное количество различных марок теплых полов под плитку на любой вкус и кошелек.

Что нужно для укладки теплого пола под плитку

Обустроить себе теплые полы под плитку можно несколькими способами, но для укладки в квартире самый простой, недорогой и эффективный из них – применение для обогрева пола так называемых нагревательних (или греющих) матов. Греющие маты представляют собой тонкий электрический нагревательный кабель в специальном экране (для защиты от электромагнитного излучения), который «змейкой» закреплен на стекловолоконной сетке; для подключения к питающей электрической сети греющий мат оснащен так называемым "холодным" концом - отрезком обычного электрического провода. Такая конструкция значительно упрощает подбор и дальнейший монтаж теплого пола. Как правило, все производители выпускают маты шириной 50 сантиметров (ширина стекловолоконной сетки), а длина мата зависит от площади обогрева на которую он рассчитан. Толщина мата составляет от 3 до 5 мм (зависит от производителя). Это позволяет оборудовать себе систему теплых полов при минимальных потерях в высоте помещения.

Одной из основных характеристик греющего мата является его мощность. На этот параметр стоит обращать внимание при подборе нужного нагревательного мата. Вообще, для таких систем обогрева как теплый пол рекомендуются следующие величины:

  • Для дополнительного комфортного подогрева поверхности пола в сухом помещении - 110-140 Вт/м2
  • Для подогрева пола во влажных помещениях - 140-160 Вт/м2
  • Для подогрева полов на лоджиях, балконах в зимних садах - 180-220 Вт/м2

Сегодня на рынке представлены нагревательные маты для всех типов применения.

При обустройстве системы теплого пола под плитку (кроме собственно нагревательного мата на оределенную площадь обогрева) нам понадобятся:

  • Терморегулятор. Это прибор, который служит для управления подогревом пола. Терморегулятор с помощью выносного датчика температуры, установленного в "пироге" пола, измеряет температуру пола, сравнивает с заданной и в зависимости от результата включает или выключает обогрев. Пример. Для помещения с постоянным пребыванием людей рекомендуется температура пола не выше 26С (согласно действующим СНИП'ам). Мы устанавливаем эту температуру на терморегуляторе и если текущая температура пола ниже, то терморегулятор включает обогрев, нагревает полы до 26 градусов и отключает питание полов. После того как полы остынут до температуры 24-25 градусов, терморегулятор вновь включит обогрев и нагреет полы до установленной температуры. Затем весь процесс повторится. Применение терморегулятора позволяет добиться максимального комфорта и значительно сэкономить электроэнергию.
  • Стандартный подрозетник (монтажная коробка) для установки терморегулятора в стену.
  • Гофрированная трубка диаметром 12-16 мм и длинной 2 м для установки температурного датчика. Выносной датчик температуры устанавливается непосредственно в "пирог" пола. Для того, чтобы его можно было заменить в случае выхода из строя, датчик не замуровывается в слой пола, а устанавливается в гофротрубке, чтобы в случае необходимости его можно было вынуть и установить другой. У некоторых производителей гофротрубка входит в комплет с нагревательным матом.
  • Плитка и плиточный клей. Можно использовать кафельную, керамогранитную плитку или натуральный камень. Клей выбирают в зависимости от типа плитки и условий эксплуатации.
  • Дрель с коронкой для установки термостата, болгарка с кругом по бетону или штроборез, строительный инструмент.
  • Мультиметр для измерения сопротивления.
  • Устройство защитного отключения (УЗО) с током утечки не более 30 мА. Подключение теплого пола под плитку (особенно во влажных помещениях) должно осуществляться через УЗО с током утечки не более 30 мА.
  • Дополнительно могут понадобиться: клеевой пистолет для крепления сетки мата к черновой поверхности пола, металлический скотч для крепления нагревательного кабеля при обходе сливных отверстий т.д.

Технология укладки теплого пола под плитку своими руками

  1. Перед тем как начинать сверлить, грунтовать, штробить и т.д. необходимо провести разметку. Для начала вы должны определить место установки терморегулятора. Если полы укладываются во влажном помещении, то терморегулятор нужно устанавливать за пределами этого помещения. Далее, отметьте место установки крупногабаритной мебели, сантехники, бытовой техники, унитаза, ванной и т.п. Важный момент: укладка теплого электрического пола, производится только на свободных участках, где не будет располагаться мебель, или крупногабаритные бытовые приборы (стиральные машины и т.п.). Это позволит избежать перегрева нагревательного кабеля и продлит срок службы всей системы подогрева пола. Начертите план ваших теплых полов с указанием расположения терморегулятора, датчика температуры, расположения и направления укладки нагревательного мата. На чертеже необходимо точно отметить место соединения монтажного "холодного" кабеля с нагревательным кабелем и место расположения датчика температуры. Этот чертеж храните вместе с гарантийным талоном на теплые полы.
  2. Установка терморегулятора и датчика температуры пола. Терморегулятор устанавливается на высоте розеток в стандартный подрозетник (монтажную коробку). Для этого в стене нужно просверлить отверстие с помощью дрели и коронки по бетону. От этого места сделайте углубление (штробу) сечением 2х2 см в стене и полу в направлении от места установки терморегулятора к полу и, примерно, на 1 метр по поверхности пола от стены. Вставьте в углубление гофрированную трубку для датчика температуры. Загерметизируйте свободный конец трубки с датчиком, например, электротехнической изоляционной лентой или специальной заглушкой. Зафиксируйте трубку с датчиком, например, с помощью клеевого пистолета. Пластиковая гофрированная трубка с датчиком должна быть размещена в пазу таким образом, чтобы находиться на уровне нагревательного мата. Радиус изгиба трубы должен быть таким, чтобы при необходимости можно было легко извлечь и снова установить датчик температуры. Датчик терморегулятора должен располагаться строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
  3. Подготовьте черновой пол или старое напольное покрытие (нагревательные маты можно укладывать на старую плитку): заделайте трещины и выбоины, уберите мусор и пыль. Обязательно загрунтуйте черновой пол по всей поверхности и дайте высохнуть грунтовке.
  4. Разметьте черновой пол в помещении, очерчивая поверхности, на которые теплые маты укладывать не нужно. Запрещено укладывать электрический теплый пол под мебель без ножек, бытовую технику, а также под различные отопительные приборы (от отопительных приборов нужно сделать отступ 10-15 см). Например, в ванной теплый пол не укладывают под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. От стен оптимально сделать отступ 5-10 см (так как вплотную к стене, как правило, никто не стоит), а вот к кухонному гарнитуру теплый пол лучше укладывать вплотную или с небольшим зазором 2-3 см, так как к нему человек стоит как раз близко.
  5. Как правило, укладка мата начинается от стены на которой установлен терморегулятор. При этом укладывать мат нужно таким образом, чтобы датчик терморегулятора располагался строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. При укладке основа мата (несущая сетка) режется в соответствии с проектом. Разрезы необходимо делать аккуратно, чтобы не повредить нагревательный кабель. При обходе слива или унитаза кабель можно полностью снять с несущей сетки и закрепить на черновом полу с помощью, например, металлического скотча. Расстояние между двумя витками кабеля должно быть не менее 5 см.
  6. После раскладки мата необходимо измерить сопротивление нагревательного кабеля и сопротивление его изоляции ( до его заливки раствором). Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола. Питающий кабель оптимально проложить в гибкой трубе к монтажной коробке, где будет установлен регулятор. Питающий кабель нигде не должен касаться и пересекаться с нагревательным кабелем.
  7. Подключение термодатчика, монтажного кабеля нагревательного мата и питающих проводов от сети 220 В к управляющему терморегулятору осуществляется в соответствии со схемой, указанной в паспорте на терморегулятор (также схема подключения проводов, как правило, указана на задней стенке термостата). После подключения можно провести кратковременную проверку работы системы обогрева. Для этого на регулятор подается питание и выставляется среднее значение температуры с помощью кнопок или других управляющих элементов регулятора. При подаче напряжения на греющий мат на терморегуляторе должна загореться соответствующая индикация, а также обычно слышится характерный легкий щелчок.
  8. С помощью пирометра или просто рукой можно проверить нагрев кабеля на всех участках пола. Включение без напольного покрытия не должно быть длительным во избежание перегрева кабеля.
  9. Далее возможны два варианта:

    1 вариант. Уложить плитку сразу в плиточный клей. Для этого: смешать плиточный клей по инструкции, указанной на упаковке; нанести клей на маты, заполняя все пустоты и тщательно разглаживая его (толщина слоя клея должна быть такой, чтобы весь нагревательный мат, включая концевую и проходную муфту, были полностью закрыты клеевым раствором без воздушных промежутков, т.е. не менее 8-10 мм). Уложить плитку. Под плиткой не должно оставаться пустот, воздуха, перекосов.

    2 вариант. Нагревательный мат покрыть слоем выравнивающего раствора таким образом, чтобы кабель и холодный конец были полностью закрыты. Возле кабеля не оставлять воздушные промежутки. Дать полностью высохнуть. Уложить плитку на тонкий слой плиточного клея.

  10. Проверить с помощью мультиметра сопротивление контура нагревательного кабеля и сопротивление его изоляции. Результаты измерений и другие сведения заносятся в измерительную таблицу.
  11. До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.



;



profiheat.ru
