Электрический теплый пол под плитку



Вступление

Керамическая плитка и её разновидности, практически незаменимое покрытие пола в ванной комнате и популярный вариант отделки кухни. На все плюсы пола из плитки, у него есть один недостаток — он холодный. Решить проблему холодного плиточного пола, поможет электрический теплый пол под плитку.

Про электрический теплый пол

Рабочим элементом электрического теплого пола является нагревательный кабель. Выполняется электрический нагревательный кабель из металла, имеющего высокое электрическое сопротивление. При прохождении по кабелю электротока он нагревается. Выделяемое тепло передается через термоустойчивую оболочку кабеля в конструкцию пола.

В конструкции полов чаще используются резистивные кабели. Реже применяются саморегулирующие нагревательные кабели, которые меняют температуру нагрева в зависимости от окружающей среды.

В свою очередь, резистивные кабели могут быть одножильными или двухжильными. Первые называют линейными и их монтируют в пол по замкнутым трассам. Двужильные кабели называют зональными и их можно укладывать, без возвращения в начало трассы укладки.

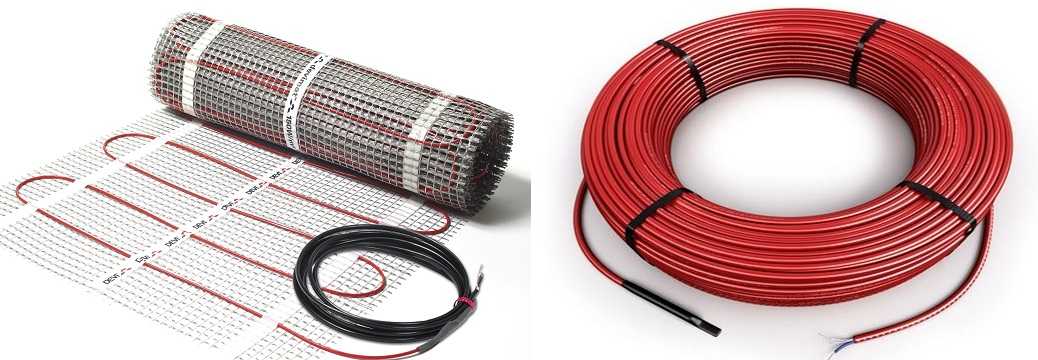

Кабельный теплый пол и тепловые маты

Существуют две, технологически схожие, но конструктивно различные системы электрических теплых полов. В основе их работы лежит принцип работы нагревательного кабеля, но совершенно разные технологии монтажа, использования и требуются разные конструкции пола.

Первый тип электрических теплых полов называют кабельным. По конструкции кабельный теплый пол это нагревательный кабель, уложенный в стяжку пола по спиральной траектории.

Конструкция кабельного теплого пола сложная, так как требует укладки под кабель теплоизоляционных и теплоотражающих материалов. Сама стяжка, укрывающая кабель, должна быть достаточно толстой, чтобы равномерно распределить по поверхности пола тело от кабеля. Лучший эффект распределения тепла дает классическая ЦПС стяжка толщиной от 4 см.

В отличие от кабельного теплого пола, второй тип электрических теплых полов, не требует толстой укрывающей стяжки. Называется этот тип теплых пол — тепловые маты.

Конструкция тепловых матов состоит из двух частей. Базовой основой матов служит сетка из стекловолокна. На сетку, в заводских условиях, закрепляется двухжильный электрический нагревательный кабель. Уложен кабель спиралью, сам мат свернут в рулоны и готов к укладке на пол.

Тепловые маты не требуют серьёзной стяжки для своего укрытия. Их можно раскатать непосредственно перед укладкой плитки и прямо на маты укладывать плитку на плиточный клей. Также тепловые маты можно залить невысоким слоем наливного пола.

Электрический теплый пол под плитку

Оба описанных выше электрических теплых пола, кабельный теплый пол и тепловые маты можно использовать под плитку. Более того, и кабельный теплый пол и тепловые маты являются рекомендованными при устройстве теплых полов  ванной и кухне, для последующей укладки плитки.  Выбор типа теплого пола зависит от предполагаемой толщине стяжки. Траектория укладки теплого пола значения не имеет.

©opolax.ru

Еще статьи

• Ламинат под теплый пол. Как выбрать
• Терморегулятор теплого пола: назначение, монтаж, подключение
• Устройство кабельного теплого пола: 9 вариантов
• Система водяной теплый пол: принцип работы, устройство, описание
• Теплые полы Fenix из Чехии



Электрический греющий мат

Электрический греющий мат это готовый электрический теплый пол, выполн…

Powered by JV-Relatives

Теплый пол под плитку

В каждой квартире есть помещения с повышенной влажностью (кухня, санузел, ванная), где в качестве финишного напольного покрытия применяется керамическая плитка или керамогранит. Они не боятся влаги, долговечны и красивы, но обладают одним качеством, которое никак не дружит с комфортом – это холодность материала. А так как человек существо теплолюбивое, то, не немного подумав, для устранения этого недостатка он изобрел теплый пол под плитку.

И этот тёплый пол под плитку называется Warm Feet Minimat — это тонкий двужильный кабель на сетке (далее минимат) разработанный в Канаде и применяющийся для монтажа непосредственно в плиточный клей.

Мощностью минимата составляет 150 Вт/м.кв. Электрический кабель выделяет тепло, а сетка используется для удобства монтажа (равномерное распределение кабеля на поверхности и придания жесткости плиточному клею).

Как правильно выбрать теплый пол под плитку

В соответствии с нормативами для обогрева помещения в самые лютые морозы необходимо 150 Вт/м.кв. Но так как в современном строительстве применяются материалы, обладающие хорошей теплоизоляцией то практика, показывает, что для отопления в средней полосе России достаточно 100 Вт/м.

кв.

Для расчета площади тёплого пола под плитку необходимо:

Например, если у Вас свободная площадь 4.3 м.кв., то следует выбирать Minimat D 150-600-4.0 м.кв.

Монтаж тёплый пол под плитку как правило выполняют те же работники, что и укладывают плитку, но Вы должны проследить, чтобы они выполняли основные правила монтажа теплого пола под плитку.

1. Warm Feet Minimat приобретается согласно рассчитанной площади обогрева и его ни в коем случае нельзя отрезать! Вернуть назад минимат можно сдать только в случае, если вы поняли ошибку еще до начала монтажа.

   В случае если площадь купленного минимата немного больше, то можно разрезать сетку и равномерно немного уменьшить расстояние между греющим проводом (шаг укладки). Также лишний кабель можно уложить в смежном помещении или в стену.

2. При покупке, перед монтажом и перед подачей включением необходимо замерить сопротивление и сравнить его с паспортными данными, этого будет достаточно, чтобы убедиться в работоспособности теплого пола.

   Нельзя включают Minimat в электросеть до заливки стяжки и укладки плитки и тем более категорически запрещается подавать напряжение 220 вольт в не размотанном состоянии.

3. Следить, чтобы кабельные маты были уложены равномерно, не пересекались между собой т не заходили под мебель.
4. На разложенный тёплый пол под плитку нельзя ставить предметы, так они могут повредить изоляцию. Ходить при монтаже можно наступая только между греющим кабелем иначе его можно повредить!

Сколько необходимо отступать от стен и мебели?

Разумно отступить 5 – 10 см от стен, корпусных шкафов, оборудования. Объясняется это простой логикой, тёплый пол под плитку Warm Feet Minimat применяется для комфорта, а Вы вряд ли будете ходить вдоль стеночки, ну разве только жена захочет :-).

Как подключать тёплый пол под плитку

Если квадратура Warm Feet Minimat составляет небольшую площадь, например, до 4 м.кв., то можно терморегулятор запитать от штатной электропроводки. Если же площадь теплого пола под плитку большая, то будет большой ток и, следовательно, необходимо предусмотреть отдельный питающий провод и отдельный автомат на электрощитке.

Для заметки

Нарисованная схему укладки теплого пола поможет Вам определить места где можно сверлить пол, а где нет.

Датчик температуры от терморегулятора следует монтировать в специальной гофрированной трубке, этим Вы значительно упростите последующую его замену в случае выхода из строя.

Размещение датчика температуры

При укладке плиточного клея необходимо следить, чтобы его толщина была не менее толщины выбранного теплого пола под плитку и ни в коем случае не было пустот, так как это может привести к перегреву греющего кабеля.

Монтаж теплого пола под плитку

В принципе, при соблюдении этих простых правил Вы самостоятельно можете рассчитать и смонтировать теплый пол под плитку. Но если Вы все же сомневаетесь в своих силах, то всегда можете обратиться к нашим специалистам для правильного расчёта и подбора теплый пол.

Возврат к списку

Теплый пол, пол с подогревом из плитки, пол с подогревом, теплая плитка

Верх Наборы кабелей Комплекты кабелей Warm Tiles® Комплекты кабелей — для неограниченных конфигураций дизайна Будь то вы хотели бы установить теплые плитки Easy Heat’s Warm Tiles® в своем подвале, ванной или любой другой комнате в вашем доме, наша кабельная система обеспечивает неограниченное количество конфигураций дизайна даже для помещения самой сложной формы. Кабель Warm Tiles® позволяет установить полное покрытие для утепления пола шнуровкой кабеля на полу везде, где требуется отапливаемое помещение. Наша система теплого пола предлагает два различных варианта интервала, которые позволяют эти чрезвычайно гибкие кабели для установки практически в любом месте. Просто щелкните кабель в обвязку, входящую в комплект поставки кабеля. комплект и следуйте инструкциям по установке кабеля. Теплый Tiles® идеально подходит для керамической плитки, керамогранита, бетона, натурального камень, ламинат и готовые напольные покрытия. Наш кабель для лучистого теплого пола комплекты работают от 120 вольт или 240 вольт на севере Америка. Пожалуйста, выберите необходимое напряжение для просмотра различных моделей в каждой категории или просмотрите подробную диаграмму ниже. Для дополнительных помощи, не стесняйтесь звонить нам! Теплый пол нет практично только в зимние месяцы; вы можете пользоваться преимуществами весь год. Например, даже если вы предпочитаете, чтобы в спальне было прохладно. в ночные часы всегда приятно зайти в теплую ванная комната первым делом с утра. Warm Tiles® также можно укладывать в кафельных душевых! Испытайте роскошь полов с подогревом Warm Tiles® по доступной цене. Нужна помощь в выборе подходящей системы обогрева пола? Нажмите информационную кнопку, чтобы узнать больше о комплектах кабелей для полов с подогревом. 9006 2 Комплекты кабелей 240 В Perfect для установок любого размера эти кабели на 240 В могут охватывать до 325 квадратных футов на каждые 20 ампер доступной мощности. Легко устанавливаемые в помещениях необычной формы, комплекты кабелей обеспечивают простоту и гибкость для распределения тепла там, где это необходимо. Размер установки ограничивается только силой тока, доступной в электроснабжении Комплекты кабелей на 120 В Эти кабели на 120 В, идеально подходящие для установок любого размера, могут охватывать площадь до 167 квадратных футов на каждые 20 ампер доступной мощности. Легко устанавливаемые в помещениях необычной формы, комплекты кабелей обеспечивают простоту и гибкость для распределения тепла там, где это необходимо. Размер установки ограничивается только силой тока, доступной в электроснабжении 9 0021 Комплекты кабелей 120 В для теплой плитки Модель № Стандартный SQFT Переменный SQFT Ампер* DFT 1011 9- 13 7-9 1.1 ДПФ 1016 14-18 10-13 9 0026 1,6 ТПФ 1022 19-26 14-19 2. 2 ДПФ 1030 27-34 20- 26 3,0 ДПФ 1039 35-42 27- 33 4.0 ДПФ 1048 43-54 34-39 5.1 ДПФ 1059 55-65 40-48 6,4 ДПФ 1069 66-72 49-54 7,5 ДПФ 1079 73-82 90 026 55-62 8,5 ДПФ 1088 83-92 63-69 8,8 ДПФ 1098 93-102 7 0-76 9,6 ДПФ 1108 103-113 77-85 10. 7 Быстрые ссылки на документы Товар Каталог Установка Инструкции Товарный лист Гарантия Ссылки на быстрые страницы Видеообучение Учебники Часто задаваемые вопросы Как купить 900 05 9000 6 Комплекты кабелей Warm Tiles® 240 В Модель № Standard SQFT Переменный SQFT Ампер* ТПФ 2021 18-25 13-19 1,1 ТПФ 2031 26-35 20-27 1,6 ДПФ 2053 48-55 35- 44 2,6 ДПФ 2065 60-70 45-54 3,3 ДПФ 2078 71-83 55-63 4,0 ДПФ 2095 90-100 64-75 5. 1 ДПФ 2118 110-130 84-94 6.3 ДПФ 2137 131-145 95-108 7,5 ДПФ 2157 146-165 109- 125 8,4 ДПФ 2175 166-184 126-138 8,8 90 020 ТПФ 2195 185-204 139-153 9,6 ДПФ 2215 205-225 154-169 10,7

WARM TILES Электрический кабель для теплого пола 750 Вт, 4,7-5,8 м2 : SAPHO E-shop

Описание

Свойства

Торговая марка		SAPHO
Серия		ТЕПЛАЯ ПЛИТКА
Размер		75,8 м
Мощность 9 0480		750 Вт
Вес/шт.		2,3 кг
Упаковка	9 0020	1 шт.
Гарантия		10 лет

Описание

Технические параметры:

• Напряжение питания: 230 В / 50 Гц

• Потребляемая мощность: 750 Вт

• Удельная мощность: 10 Вт/м

• Тип кабеля: 2-жильный с защитной оплеткой для влажных помещений

• Диаметр кабеля: 3-5 мм

• Длина холодного ввода: 3 м

• Длина нагревательного кабеля: 75,8 м 90 539

• Рекомендуемый размер отапливаемой площади: 4,7 м ² — 5,8 м ²

• Шаг петли: 6-8 см


Комплектация :

• Нагревательный кабель на катушке

• Гусиная шея

• Инструкция по установке

• Гарантийный талон

Описание серии

Нагревательные маты и кабели Warm Tiles с повышенной защитой для влажных помещений повышают комфорт при использовании ванной, туалета или кухни. Желаемую температуру пола и время переключения можно выбрать с помощью настенного термостата. Пол может быть теплым только утром и вечером, когда вы чаще всего пользуетесь ванной комнатой. Сам монтаж при укладке брусчатки не сложный и обязательно окупится. Теплый пол будет радовать босые ноги не только в зимние месяцы. 9№ 0013

Преимущества:

• Минимальная монтажная высота 3-5 мм
• Укладка непосредственно под плитку на эластичный клей
• Подходит для любого основания, может использоваться для существующего покрытия при реконструкции
• Более быстрый запуск нагрева, чем с обычными системами
• Простой и быстрый монтаж во время укладки
• Возможность использования в качестве круглогодичного или дополнительного обогрева
• Возможность обогрева отдельных мест или целых площадей
• Простое управление с настенным термостатом
• Товар произведен в Чешской Республике

Дополнительная информация:
Резистивные кабели являются наиболее распространенным типом нагревательных кабелей. Сердцевина этих кабелей изготовлена ​​из так называемого сопротивления (резистивного материала), который нагревается при прохождении через него электрического тока.
Нижняя сторона мата снабжена двухсторонней клейкой лентой, позволяющей прикрепить мат к основанию до того, как он будет покрыт гибким герметиком.

Нагревательный мат представляет собой нагревательный контур, который при изготовлении закрепляется на ткани петлями с равномерным шагом. Нагревательный мат значительно проще в установке, чем нагревательный кабель, а также обеспечивается равномерное распределение поверхностной мощности.

Двухжильный нагревательный кабель — соединительный кабель находится только на одном конце нагревательного кабеля. Возвращаться к месту соединения с кабелем при монтаже не нужно.
Коврик нельзя класть под такие приспособления, как ванны, душевые, туалеты и т. д., а также под мебель, не обеспечивающую свободный доступ воздуха. Минимальное расстояние нагревательных кабелей от приборов (ванны, душа, встроенного шкафа, кухонного гарнитура. ..), препятствующих рассеиванию тепла, и стен — 5 см.

Возможна установка и подключение двух нагревательных матов. Под подключением подразумевается эл. подключение матов параллельно выходу термостата — оба мата включаются одновременно. Невозможно соединить один коврик с концом другого.

Не используя достаточный слой теплоизоляции под системой отопления, вы рискуете потерять тепло в пол. Для оптимальных рабочих параметров мы рекомендуем использовать наши специальные изоляционные прокладки ISOLA.

Как быстро можно ожидать нагрева? С дополнительной изоляцией ISOLA ок. 10-15 минут * ⁾ , без дополнительного утепления (в зависимости от состава пола) 1-3 часа, в крайнем случае (пол полностью без утепления) система может быть практически неработоспособной.

* ⁾ Повышение температуры поверхности пола с 20 °C до прибл. 27°С при температуре воздуха 20-22°С.
