| Расчет линейных удлинений трубопроводов | ||
| Материал трубопровода: | ||
| ЧугунСталь нержавеющаяСталь углеродистаяМедьЛатуньАлюминийМеталлополимерные трубыПолипропилен с алюминиемПолипропилен армированныйПВХ (PVC) поливинилхлоридПолипропилен без армирования или ПЭ100Полибутилен (PB)ПЭ80Полиэтилен (PEX) | ||
| Коэффициент линейного теплового расширения, мм/м°С | VALUE! | |
| Длина трубы, м | ||
| Разница температур, град | ||
| Удлинение (или сокращение) трубопровода, мм | VALUE! | |
2 | VALUE! | |
| мм L=100 м dt=50 | К | |
| Чугун | 52 | 0.0104 |
| Сталь нержавеющая | 55 | 0.011 |
| Сталь углеродистая | 58 | 0.0116 |
| Медь | 85 | 0.017 |
| Латунь | 95 | 0.019 |
| Алюминий | 115 | 0.023 |
| Металлополимерные трубы | 130 | 0.026 |
| Полипропилен с алюминием | 150 | 0.03 |
| Полипропилен армированный | 310 | 0.062 |
| ПВХ (PVC) поливинилхлорид | 400 | 0.08 |
| Полипропилен без армирования или ПЭ100 | 650 | 0.13 |
| Полибутилен (PB) | 750 | 0.15 |
| ПЭ80 | 0.18 | |
| Полиэтилен (PEX) | 1000 | 0.2 |
slpl.ru
| ПОЛЕЗНЫЕ ССЫЛКИ: БОНУСЫ ИНЖЕНЕРАМ!: МЫ В СОЦ.СЕТЯХ: | Навигация по справочнику TehTab.ru: главная страница / / Техническая информация / / Оборудование — стандарты, размеры / / Элементы трубопроводов. Фланцы, резьбы, трубы, фитинги…. / / Трубы, трубопроводы. Диаметры труб и другие характеристики. / / Температурное линейное удлинение трубопроводов из различных материалов. Удлинение («расширение») труб при нагреве. Чугун, сталь, медь, латунь, алюминий, металлополимерные, ПП (PP), ПВХ, ПЭ (PEX), полибутилен. Таблица.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||
tehtab.ru
Температурное удлинение
МОНТАЖ ТРУБОПРОВОДНЫХ СИСТЕМ С ИСПОЛЬЗОВАНИЕМ МЕТАЛЛОПЛАСТИКОВЫХ ТРУБ
Прочное клеевое соединение пластика и алюминия дает возможность избавить металлопластиковые трубы от такого серьезного недостатка, как температурное удлинение полимерных трубопроводов.
По сравнению с трубами из РЕХ линейные температурные удлинения металлопластиковых труб в семь раз меньше. Поэтому совсем не обязательно прятать их от людского взгляда.
Сравнительная таблица линейного расширения труб из различных материалов
|

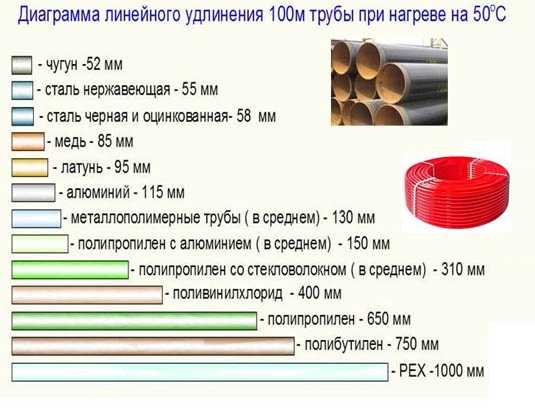

Диаграмма удлинения 100м трубы при повышении температуры на 500 С
АЛЮМИНИЙ — 115 мм |
ЧУГУН — 52 мм
СТАЛЬ НЕРЖАВЕЮЩАЯ — 55 мм
СТАЛЬ ЧЁРНАЯ ИЛИ ОЦИНКОВАННАЯ — 57,5 мм
МЕДЬ — 85 мм
ЛАТУНЬ — 95 мм
ПРЕСС-СОЕДИНИТЕЛИ VTm 200
Пресс-насадка Рисунок 12 Пресс-соединители многих производителей имеют на штуцере ряд пилообразных проточек, которые должна препятствовать сползанию труб при температурных деформациях. Однако расположение этих проточек зачастую не учитывают расположение сосредоточенных усилий, …
Расчет теплого пола
Принцип приблизительного расчета теплого пола рассмотрим на конкретном примере: Исходные данные: Требуемая температура внутреннего воздуха в помещении. Для жилых помещений эта величина обычно составляет 200С. Площадь помещения. Определяется по архитектурно …
КОМПЕНСАЦИЯ ТЕМПЕРАТУРНЫХ ДЕФОРМАЦИЙ
Коэффициент линейного расширения труб Valpex Составляет 0,000026 1/ 0С. Для труб Valtec Super этот показатель равен 0,000028 1/ 0С. Это обозначает, что каждые 10м трубы при повышении температуры на 10 …
msd.com.ua
§ 9.2. Тепловое линейное расширение
Применительно к твердым телам, форма которых при изменении температуры (при равномерном нагревании или охлаждении) не меняется, различают изменение линейных размеров (длины, диаметра и т. п.) — линейное расширение и изменение объема — объемное расширение. У жидкостей при нагревании форма может меняться (например, в термометре ртуть входит в капилляр). Поэтому в случае жидкостей имеет смысл говорить только об объемном расширении.
Опыт
показывает, что при небольших изменениях
температуры изменение линейных размеров
твердого тела прямо пропорционально
изменению температуры (рис. 9.3). Так как
удлинение при нагревании (или укорочение
при охлаждении) зависит также от
первоначальной длины тела, удобнее
рассматривать не само удлинение тела,
а относительное удлинение: отношение
увеличения длины Δl = l — l0 к
первоначальной длине l0. Относительное
удлинение
пропорционально изменению температурыΔt = t — t0:
(9.2.1)
Рис. 9.3
Коэффициент пропорциональности α1 называют температурным коэффициентом линейного расширения. Он показывает, на какую долю своего первоначального значения изменяются линейные размеры тела при нагревании его на 1 К. Коэффициент линейного расширения зависит от природы вещества, а также от температуры. Однако, если рассматривать изменения температуры в не слишком широких пределах, зависимостью α1 от температуры можно пренебречь и считать температурный коэффициент линейного расширения величиной постоянной для данного вещества. Для большинства веществ этот коэффициент мал, его значения составляют 10-5—10-6 К-1.
Особенно мал коэффициент линейного расширения в диапазоне температур от -30 до +100 °С у инвара (сплав железа и никеля). Поэтому инвар применяют для изготовления точных инструментов, используемых при определении размеров тел. Линейные размеры самого инструмента из инвара мало зависят от колебаний температуры.
Линейные размеры тела, как вытекает из формулы (9.2.1), зависят от изменения температуры следующим образом:
(9.2.2)
В формулах (9.2.1) и (9.2.2) обычно начальное значение температуры полагают равным нулю (t0 = 0 °С) и соответственно l0 считают длиной тела при этой температуре. На практике же начальная температура тела далеко не всегда бывает равна 0 °С. Тогда расчет длины тела при любой температуре можно выполнить так. Пусть при температуре t1 длина тела равна l1 а при температуре t2 она равна l2. Тогда, считая начальную температуру t0 = 0 °С, имеем:
Отсюда
и
(9.2.3)
Однако, учитывая, что значение α1 очень мало, формулу (9.2.3) можно упростить. Умножив числитель и знаменатель на 1— α1t1, получим:
Ввиду
малости коэффициента ах члены, содержащие
α1, малы
по сравнению с членом, в который входит
α1 в
первой степени (точнее, α1t ››
t2). Поэтому
их можно отбросить. В результате формула
для вычисления длины 12 оказывается
более простой и достаточно точной для
инженерной практики:
или
(9.2.4)
Решая задачи с учетом теплового линейного расширения тел, необходимо иметь в виду, что при изменении температуры меняется не только длина, но и все другие линейные размеры тела. Так, у круглого стержня при нагревании увеличивается диаметр, и притом во столько раз, во сколько увеличивается длина стержня. У пластинки в одно и то же число раз увеличиваются длина, ширина и толщина. Если начертить на пластинке какую-нибудь линию, то длина этой линии при нагревании увеличится в такое же число раз. У окружности увеличатся ее длина и диаметр.
При нагревании пластинки, имеющей круглое отверстие, диаметр отверстия тоже увеличится. Дело в том, что при равномерном нагревании в теле не возникают силы упругости. Поэтому расширение происходит так, как если бы пластинка была сплошной. Точно так же увеличивается при нагревании диаметр гайки, размеры раковины в толще металлической отливки и т. д.
В справедливости сказанного можно убедиться на опыте с металлическим шаром, о котором уже шла речь в § 9.1. Шар застревает в кольце, если его нагреть, и проходит с большим зазором, если нагреть кольцо. Наоборот, при охлаждении кольца шар застревает, а охлаждение шара увеличивает зазор между ним и кольцом.
Линейные размеры, твердых тел увеличиваются прямо пропорционально росту температуры.
