Температура бетона при укладке


Оптимальная температура бетонной смеси при укладке

Для того чтобы бетон не тратил свои свойства, его нужно транспортировать с помощью специальных машин и поддерживать нужную температуру. Правильное соблюдение температурного режима позволит создать благоприятные условия твердения смеси, предотвратить опасное трещинообразование не только в период выполнения строительных работ, но и в дальнейшей эксплуатации всего строения.

Изображение 1. Таблица времени твердения бетона.

В материале данной статьи речь пойдет о том, какой должна быть температура бетона для того, чтобы он смог затвердеть и набрать необходимую прочность.

Температура свежеприготовленного бетона

Итак, свежеприготовленный бетон должен иметь температуру не более 30°C. При укладке смеси из бетона в условиях температуры воздуха окружающей среды от +5 до -3°C ее температура должна быть не меньше +5°C. Здесь следует учесть, что данный температурный показатель, характерный для массы цемента как минимум 240 кг/м³ (марка М200 и более), при использовании меньшего количества цемента температура приготовленной смеси должна быть не меньше +10°C.

Соответствующей температурной средой для твердения специалисты считают +15+20°С. Время схватывания бетона, которое напрямую зависит от его температуры, можно посмотреть в таблице.

Схема твердения конуса бетонной смеси.

Конечно, при укладке смеси из бетона с пониженной температурой окружающей среды ее прочность нарастает намного медленнее. А если температура ниже нуля, то твердение будет практически прекращено, если только в смесь не включены соли, которые способны снизить точку замерзания влаги.

Бетон, который начал уже твердеть, а после этого замерз, после оттаивания в теплой среде будет продолжать твердеть только в том случае, если в начале его твердения не было повреждения замерзающей водой. По мнению специалистов, допускается одноразовое замораживание бетона и, соответственно, его оттаивание только в том случае, когда температурный режим бетонной смеси на протяжении не менее 72 часов поддерживался на отметке не ниже +10°C.

При бетонировании с повышенной температурой окружающей среды бетон твердеет намного быстрее, особенно это характерно в условиях повышенной влажности. Обогрев бетонной смеси до температуры более 80°C приводит к быстрому ее высыханию. Исключением является лишь обработка бетона насыщенным паром в специально герметизированной камере с температурой 90-100°C или изготовление изделий на заводах в автоклаве под давлением.

Зимний период

К укладке бетонной смеси в холодное зимнее время года есть одно главное требование – приобретение бетоном прочности, достаточной для распалубки, полной или частичной нагрузки конструкции. Следствием замерзания бетонной смеси в начальной стадии является существенное снижение ее прочности после того, как произойдет оттаивание.

Данное явление происходит из-за того, что свежеприготовленный бетон насыщен влагой, которая при низкой температуре замерзает и расширяется, результатом этого становится разрыв связи между слабо схватившимся цементным камнем и поверхностью заполнителей.

График усадки при высыхании бетона.

Кроме того, при сооружении железобетонных конструкций раннее замораживание бетонной смеси значительно снизит ее сцепление с металлической арматурой.

Читайте также:  Качественные бетонные полы

При выполнении бетонных работ в зимний период нужно обеспечить твердение бетонной смеси во влажной и теплой среде на протяжении определенного времени. Этого можно достичь двумя способами:

  • применение внутренней температуры бетона;
  • дополнительная подача тепла.

В первом способе нужно использовать быстротвердеющий и высокопрочный портландцемент. Специалисты рекомендуют применять различные ускорители твердения цемента, например, хлористый кальций. Таким образом, ускорение твердения бетонной смеси добивается путем уменьшения количества воды, добавления в нее воздухововлекающих и пластифицирующих добавок, а также использование при укладке высокочастотного вибратора.

Выполнение всех этих мероприятий непременно позволит ускорить твердение и даст возможность добиться достаточной прочности бетонной смеси прежде, чем она замерзнет.

Запас внутренней теплоты создается путем нагревания материалов, из которых состоит бетонная смесь, кроме того, в застывающем бетоне тепло выделяется и в результате химической реакции, которая происходит между водой и цементом (экзотермия цемента).

Следует знать, что для замешивания бетонной смеси подогревать можно только воду или воду и составные (щебень, гравий, песок). Вода подогревается до 90°С, наполнители – до 40°С.

Обогрев бетона

Таблица ускорителей и замедлителей схватывания бетонных смесей.

Нужно учесть, что температура смеси при выгрузке из бетономешалки должна быть не более 30°С, так как при большей температуре она просто застынет и потеряет необходимую для укладки подвижность. Также следует знать, что не рекомендуется добавлять воду в приготовленную смесь, потому что это приводит к снижению ее прочности.

Непосредственно перед тем, как уложить бетон в конструкцию, его можно подогреть в специальном бункере – использовать электропрогрев. Электрический ток проникает через бетонную смесь, и она разогревается до температуры 50-70°С.

Разогретая смесь должна быть сразу же уложена, так как она достаточно быстро густеет. Процесс твердения составляет 3-7 дней, при этом бетон будет выделять весомое количество тепла. Для того чтобы на некоторое время это тепло сохранить, опалубку и открытые ее места нужно накрыть хорошим изоляционным материалом (минеральная вата, шевелин, опилки и т.д.). Данный способ называется термос. Таким способом обогрева бетонной смеси специалисты рекомендуют пользоваться для сооружения конструкций со сре

vest-beton.ru

Температура бетонной смеси при укладке


Температурный режим при заливке бетона

Чтобы готовое изделие из бетона, после заливки, набрало необходимую проектную прочность и прослужило долгие годы, необходимо соблюдать температурный режим во время твердения. Оптимальная температура для твердения бетона +20С, при которой бетон набирает прочность за 28 суток. Но что делать, если вы заливаете фундамент осенью, когда температура воздуха чуть выше нуля? Современные технологии позволяют справиться с этой проблемой. Более того, при соблюдении определённых мер, бетонные работы можно производить даже зимой.

Процесс набора прочности бетонных конструкций

Чтобы ответить на вопрос: «При какой температуре можно заливать бетон?», необходимо понять, что происходит с бетоном во время твердения. После приготовления бетонной смеси в ней начинает происходить химическая реакция между водой и цементом. Этот процесс называют гидратацией цемента, которая проходит две стадии:

При схватывании в реакции участвуют алюминаты (С3А). В результате образуются иглообразные кристаллы, которые связываются между собой. Спустя 6 — 10 часов из этих кристаллов образуется подобие скелета.

С этого момента начинается твердение бетона. Здесь уже вступают в реакцию с водой клинкерные минералы (C3S и C2S) и начинает формироваться силикатная структура. В результате этой реакции образуются мелкие кристаллы, которые объединяются в мелкопористую структуру, что по сути и является бетоном.

Влияние отрицательной температуры на твердение бетона

Скорость течения гидратации сильно зависит от температуры. Снижение температуры с +20С до +5С увеличивает время твердения бетона до 5 раз. Но особенно резко замедляется реакция при дальнейшем снижении до 0С. А при отрицательной температуре гидратация прекращается, т.к. вода замерзает. Как известно, вода при замерзании расширяется. Это приводит к увеличению давления внутри бетонной смеси и разрушению сформировавшихся связей кристаллов. Как следствие происходит разрушение структуры бетона. Также образовавшийся лёд обволакивает крупные элементы заполнителей смеси (щебень, арматуру), разрушая их связи между цементным тестом. Это приводит к ухудшению монолитности конструкции.

При оттаивании воды процесс твердения возобновляется, но уже при деформированной структуре бетона. Что может привести не только к отслоению арматуры и больших элементов заполнителя бетонной смеси, но и к трещинам. Естественно, прочность такой бетонной конструкции будет гораздо меньше расчетной.

Следует заметить, что чем раньше бетон подвергся замораживанию, тем меньше будет его прочность.

Бетонирование зимой

Так как низкая температура значительно снижает скорость твердения, а мороз губительно сказывается на конструкции в целом, значит бетон надо согреть. Причем необходимо обеспечить равномерный прогрев. Минимальная температура для заливки бетона должна быть выше +5С. Если температура внутри смеси будет больше температуры снаружи смеси, то это может привести к деформации конструкции и образованию трещин. Прогревают бетон до момента набора критической прочности. При отсутствии данных в проектной документации о значении критической прочности она должна быть не менее 70% от проектной прочности. Если установлены требования по показателям морозостойкости и водонепроницаемости, то критическая прочность должна быть не менее 85% от проектной.

При заливке бетона в минусовую температуру используют разные технологии прогрева бетона. Чаще всего применяют способы:

  • Термоса
  • Электронагрева
  • Паропрогрева
Метод термоса

Данный метод используется при массивных конструкциях. Он не требует дополнительного обогрева, но температура укладываемой смеси должна быть более +10С. Суть данного метода состоит в том, чтобы уложенная смесь, остывая, успела набрать критическую прочность. Химическая реакция твердения бетона является экзотермической, т.е. выделяется тепло. Поэтому, бетонная смесь подогревает сама себя. При отсутствии теплопотерь бетон может разогреться до температуры более 70С. Если опалубку и открытые поверхности защитить теплоизолирующим материалом, снизив таким образом теплопотери твердеющего бетона, вода не замерзнет и бетонная конструкция будет набирать прочность.

Для реализации метода термоса не требуется дополнительного оборудования, поэтому он является экономичным и простым.

Электронагрев бетонной смеси

Если в установленные сроки нельзя обеспечить набор критической прочности методом термоса, то прибегают к электронагреву. Разделяют три основных способа:

  • прогрев электродами
  • индукционный нагрев
  • использование электронагревательных приборов

Способ прогрева электродами заключается в следующем, в свежеуложенную смесь вводят электроды и подают на них ток. При протекании электрического тока электроды нагреваются и обогревают бетон. Следует отметить, что ток должен быть переменным, т.к. при постоянном токе происходит электролиз воды с выделением газа. Этот газ экранирует поверхность электродов, сопротивление тока возрастает и нагрев существенно снижается. Если в конструкции используется железная арматура, то её можно использовать в качестве одного из электродов. Важно обеспечить равномерность прогрева бетона, и осуществлять контроль температуры. Она не должна превышать 60С.

Расход электроэнергии при данном способе варьируется в пределах 80 – 100 кВт*ч на 1 м3 бетона.

Индукционный прогрев используется редко, в силу сложности реализации. Он основан на принципе бесконтактного нагрева электропроводящих материалов токами высокой частоты. Вокруг стальной арматуры обматывают изолированный провод и пропускают через него ток. В результате появляется индукция и п

vest-beton.ru

Температура Бетона При Укладке В Зимнее Время

Температура бетонной консистенции по выходе из бетоносмесителя и ее составляющих при загрузке в смеситель не должна превосходить последующих значений (исходя из вида примененного цемента), СС:

Смесь на портландцементе, шлакопортландцемен-

те, пуццолановом портландцементе класса В45. 35

Смесь на быстротвердеющем портландцементе и

портландцементе класса В45 н выше 30

Для получения таких значений температура воды при подаче в смеситель подойдет соответственно более 80 и 60 °С.

Порядок загрузки смесителя составляющими мате-

Читайте так же

риалами последующий. Сразу с подачей половин-

пой порции воды в смеситель загружают щебень (гра-

ими) и после нескольких оборотов барабйна-смесителя

(когда температура воды мало понизится) добавляют

Приведенные ограничения температур составляющих и порядок загрузки последних имеют целью предотвра- j тить чрезвычайно резвое схватывание цементного теста, I препятствующее его равномерному рассредотачиванию по I объему консистенции и ухудшающее условия его твердения. Or- I раиичение температуры бетонной консистенции связано с необ- ходимостью, все, уменьшить загустение консистенции и сохранить ее подвижность с целью плотной укладки в опалубку, а во-2-х, понизить утраты тепла, содержащегося в консистенции, при ее транспортировании к месту укладки (чем выше температура консистенции, тем теплоотдачи не просто).

Как температура оказывает влияние на крепкость и качество фундамента

Зимой более прибыльно транспортировать смесь в стремительно перемещаемой таре большой вместимости, потому что при всем этом смесь меньше остывает. В особенности эффек- / швно использовать автобетоновозы, адаптированные для перевозки нагретой консистенции с наименьшими теплопо-терями. Кузов автомобилей-самосвалов целенаправлено | нагревать отходящими газами.

Читайте так же

Газы пропускают через I специально устроенное двойное дно кузова либо выводят J через трубы к укрытой верху кузова, давая им такое направление по готовности, чтоб над бетонной консистенцией образовалась непрерывная термическая заавесь.

Утраты тепла при самой перевозке меньше, чем утраты при перегрузочных операциях, потому зимой нужно очень использовать безперегрузочные методы доставки бетонной консистенции от бетоносмесителя к месту укладки.

Тару, когда развозят бетонную смесь, следует перед самой началом работ и временами в течении их прогревать паром. Места перегрузки и выгрузки должны являться защищены от ветра. При подаче бетонной консистенции бетононасос?ми нужно предусмот реть тщательное утепление бетоновода (к примеру, шла-ковойлоком) и установку бетононасоса в утепленном помещении, а при огромных морозах — дополнительно подогрев бетоновода располагаемой рядом вместе с ним паровой трубой. Для чистки бетоновода и бетононасоса следует приме нять воду системы горячего водоснабжения. Освобожденные от бетонной консистенции звенья бетоновода не промывают (что бы избежать образования наледи), а прочищают скребками и металлическими щетками на длинноватых ручках и протирают пыжами из мешковины.

Сборочные потоки и виброжелоба, по которым бетонная смесь перемещается узким слоем, в зимних критериях малопригодны, потому что смесь будет стремительно остывать. Потому используют их ограниченно, на маленьких участках, с защитой от холода и ветра съемными коробами. Магистральную линию сборочного потока располагают в отапливаемой галерее. | Укладка бетонной консистенции на открытом воздухе долж-! на быть организована так, чтоб к концу укладки смесь I имела требуемую температуру (не ниже 5 °С, а при способе термоса — предусмотренную расчетом). Как уже сказано выше, в ряде всевозможных случаев целенаправлено укладывать в опалубку бетонную смесь с высокими температурами, подвергнув ее за ранее электропрогреву поблизости места укладки в особых бункерах, бадьях, кузовах автомобилей-самосвалов. Обширное применение получил электропрогрев консистенции в поворотных бадьях, который производят на спланированной площадке размером более 7X6 м с сетчатым огораживанием высотой 1,7 ми воротами для заезда автотранспорта с бетонной консистенцией. Доступ на площадку сторонним лицам запрещен; разогрев консистенции ведут с кропотливым соблюдением правил техники безопасности.

Фундамент зимой. Замёрз ли бетон?

Большая допустимая температура прогрева консистенции на портландцементе — 70 °С, на шлакопортландцементе — 80 °С. Температуру уточняют на производстве из критерий скорости загустения консистенции, способности плотной укладки в опалубку и потребляемой электронной мощности. Устройство для прогрева получает питание от сети напряжением 120. 380 В, по причине с чем требуется спободная установочная мощность 25. 150 кВ-А, а при и выше. С целью понижения потребляемой электронной мощности (до 25. 50 кВ-А) прогрев ведут при напряжении 120 В, в смесь на бетонном заводе добавляют поваренную свяув^лязмерр 1 1^%массы ттемён-T;I. 1емпературу прогрева назначают отталкиваясь от температуры внешнего воздуха (при внешней температуре —15. —20 °С смесь разогревают до. 45. 55°С)

Тогда, когда вероятна выгрузка бетонной консистенции из автомобиля конкретно в конструкции, смесь подогревают в кузове автомобиля перед ее разгрузкой, с какой целью кузов оборудуют аналогично бадьям.

Читайте так же

tweeteam.ru

при какой можно класть газобетон

Необходимость в проведении бетонных работ существует круглый год. Климат же в большинстве регионов России суровый. Отрицательная температура укладки бетона негативно влияет на набирание прочности и отвердение раствора.

Вследствие этого, зимой следует дополнительно создавать увлажненную и теплую среду вокруг залитого бетона, чтобы обеспечить сохранение всех его проектных характеристик.

Бетонные работы зимой имеют свои особенности.

Методы решения проблемы

Влияние температур на сроки отвердения бетона.

Вода, присутствующая в растворе, при отрицательных температурах замерзает. Льдинки, которые образуются, имеют больший объем, чем жидкая вода.

Обратите внимание! Они создают пустоты после оттаивания смеси. Это приводит к существенной потере прочности бетона. Если же раствор замерзает при начальной стадии схватывания содержащегося в нем цемента, то бетонная конструкция либо сооружение весной просто разрушается.

Во времена СССР были разработаны эффективные методы заливки бетона зимой.

Они обеспечили возможность проведения работ при отрицательных температурах.

  1. Тогда самый популярный метод зимней укладки бетона заключался в том, что компоненты входящие в него подогревались. Далее поддерживалась постоянная их температура. Кроме этого создавалась и положительная температура бетона при укладке бетона (самой конструкции), до тех пор, пока он не набирал нормативной прочности.
  2. Сейчас разработаны новые методы, дающие возможность осуществления работ зимой, без нужды подогревать компоненты смеси либо ее саму, после укладки.

      Укладка смеси с использованием принципа «термоса»

Метод термоса.

  1. Инструкция говорит о том, что простой метод создать приемлемые условия для твердения бетона зимой — это обустройство «термоса». Он будет изолировать конструкцию от действия окружающей среды. Эта технология была разработана 50 лет назад профессором И. А. Кириенко.
  2. При ее применении поверхность бетонного сооружения укрывают слоем утеплителя (опилки, шлак, маты из соломы, камыш и пр.). Метод «термоса» оптимален при создании массивных конструкций, обладающих сравнительно небольшой поверхностью охлаждения. Температура воздуха должна быть не ниже, чем -15 градусов, а соотношение поверхности конструкции к ее объему — менее 6.
  3. Тепло, выделяемое цементом при отвердении, прогревает все сооружение изнутри. Утеплитель не дает ему уходить в атмосферу.

Обогрев бетона

Прогрев бетона термоматами.

  1. С тем, чтобы увеличить отвердение раствора в небольших сооружениях, в него добавляют специальные присадки-ускорители.
  2. Для конструкций, обладающих сравнительно малыми размерами, применяют и дополнительное обогревание. Делается это при помощи тепляков из дерева, горячего пара либо воздуха (для него делается особый кожух вокруг опалубки).
  3. Положительная температура бетона при укладке зимой поддерживается и при помощи электротока. Для этого производители выпускают специальные термические маты для бетона.

Альтернатива обычному бетону

При проведении работ с бетоном зимой, широкую популярность приобрел еще один метод.

Морозостойкие присадки

На фото рекомендуемые присадки для смеси.

Основан он на добавлении в бетон особых присадок, увеличивающих морозостойкость раствора. Они понижают температуру его замерзания и ускоряют отвердение и набирание прочности.

Это, как правило, соли, цена которых невысока — хлористый натрий либо кальций.

  1. Данный метод оптимален при сооружении любых ответственных конструкций, если наблюдаются заморозки либо слабые морозы. В данном случае, дополнительный прогрев бетона не нужен. После полного твердения смеси можно производить алмазное бурение отверстий в бетоне.
  2. Когда возводимый объект не ответственен, можно применять больший объем модификатора. Тогда работы можно производить и при -20 градусах.

При строительстве монолитных бетонных сооружений, армированных не напряженно,  СНиП №111/1/76 требует обеспечить набирание прочности раствором, до точки его замерзания, не менее, чем:

  • 50%, если применяется бетон М-150;
  • 40% , когда работы производятся смесью М-200 либо М-300;
  • 30%, при выборе раствора М-400 или М-500.

При сооружении объектов, которые после окончания строительства будут замораживаться и оттаивать, прочность смеси должна составлять не менее 70% (для любых классов бетона). Если конструкция была предварительно напряжена — 80%.

Прочность раствора с добавками

Готовый к применению модификатор.

Противоморозные присадки добавляются в раствор с учетом атмосферной температуры воздуха.

Прочностные характеристики смеси, к тому моменту, когда она охладится до проектной температуры, должны равняться:

  • 30%, если применяется бетон до М-200;
  • 25%, когда выбор падает на раствор М-300/М-400.

Обратите внимание! Растворы озвученных марок, набрав предварительную прочность 25/30%, без негативных последствий могут замораживаться. Однако после их весеннего оттаивания, они должны добрать характеристики прочности до 100% до того момента, когда их станут нагружать в полной мере. Это же утверждение верно, если производится резка железобетона алмазными кругами.

Приготовление смеси зимой

На бетонных заводах существуют все условия для производства раствора зимой.

  1. Зимой раствор производится в отапливаемых цехах бетонных заводов. Следят за процессом лаборанты, осуществляющие испытания и проверки смеси на прочность. Определяя, при какой температуре можно класть газобетон либо другие виды материала, они контролируют добавление модификаторов в смесь.
  2. Наполнители (гравий, щебень, песок) перед их засыпкой в бетономешалки, в обязательном порядке подогреваются (как и применяемая вода) и разрыхляются. Это надо для того, чтобы температура готового бетона соответствовала допустимым нормативам.

Лаборанты постоянно контролируют качество смеси.

  1. Определяя, при какой температуре укладывают бетон, проектировщики должны понимать, что заливать его зимой следует с запасом тепла. Он тратится при транспортировке смеси к стройплощадке и в ходе работ, до начала прогревания сооружения (если данный метод применяется).
  2. Бетон, уложенный своими руками в опалубку, должен обладать температурой, не меньшей, чем проектная, рассчитанная для применения метода «термоса».
  3. При изготовлении зимнего раствора, температура наполнителей и воды (при их подаче в бетономешалку), а также температура готового бетона, определяются при помощи расчетов. При этом принимаются во внимание тепловые потери в ходе перемешивания компонентов смеси, доставки и укладки материала.
  4. Применение излишне нагретой воды может повлечь запаривание вяжущего вещества. Чтобы этого процесса избежать, следует строго регламентировать очередность закладки компонентов бетона в смеситель. Так, щебень/гравий единовременно с водой засыпаются в мешалку. Лишь после наполнения агрегата половиной объема необходимой воды можно сыпать песок и цемент.
  5. Время смешивания составных частей раствора следует увеличивать зимой, минимум на 25 процентов, по сравнению с процессом приготовления бетона летом (если применяется только горячая вода). Когда все составляющие смеси разогреты, продолжительность процесса можно и не увеличивать.

Вывод

На данный момент существует возможность осуществления качественных бетонных работ при самых суровых зимних условиях.

При этом следует учитывать несколько важных факторов:

  • режим температур, сопутствующий работам;
  • оптимальный состав бетонной смеси для данных условий;
  • и точное следование выбранной технологии.

Видео в этой статье поможет вам разобраться с представленной сегодня темой более наглядно.

masterabetona.ru

Зимнее бетонирование: технология

При широком применении бетона люди сталкиваются с одной существенной проблемой — зимнее бетонирование. Сегодня основным строительным материалом считается именно бетон, который используется при возведении любого сооружения.

Температура бетонного раствора должна быть не ниже 5° С при заливке монолитных конструкций, и не ниже 20° С — для тонкого бетона.

В южных районах можно приостановить работы в холод, а вот как быть в местах, где минусовые температуры держатся длительный период? Зимнее бетонирование — это вполне реальный процесс строительства, который неоднократно проверен на практике и нормируется рядом документов.

Особенности строительства в зимний период

Главная особенность зимнего периода — низкая температура, которая оказывает существенное влияние на свойства бетона. Основной процесс формирования бетонной структуры — гидратация цемента. Повышение температуры играет роль катализатора в этом процессе и обеспечивает ускорение оформления окончательной структуры (набора прочности).

Нарастание прочности бетона с противоморозными добавками.

Расчеты прочностных свойств основаны на оптимальной температуре около 18-20° С, при которой бетон набирает свою планируемую прочность через 28 дней после заливки.

Снижение температуры замедляет процесс гидратации цемента, и при температуре укладываемого раствора в 5° С бетон достигает через 4 недели только 70% необходимой прочности. При температуре ниже 0° С гидратация останавливается из-за замерзания воды, без которой этот процесс невозможен. Таким образом, надо сделать следующий вывод: при температурах бетона менее 10° С заметно удлиняется период набора прочности материала, что необходимо учитывать при строительстве при минусовых температурах (замерзание воды) процесс упрочнения прекращается.

Вернуться к оглавлению

Требования к зимнему бетонированию

Установлено, что температура бетонного раствора в момент заливки не должна быть ниже 5° С для монолитных конструкций, ниже 20° С — для тонких слоев бетона. В процессе гидратации цемента внутри смеси выделяется тепло, но его хватает для того, чтобы снизить температуру замерзания воды только на 2-3° С (сравнение с окружающим воздухом).

Технически сложные способы зимнего бетонирования.

Помимо этого, сам раствор после смешения должен иметь температуру не ниже 20° С (желательно 30° С), иначе теряется его пластичность, укладка станет большой проблемой. Уплотнение холодной массы не достигнет нужного эффекта — появятся зоны недостаточного уплотнения смеси.

Вышеуказанные условия, необходимые для формирования качественной структуры, вызывают необходимость применения специальных мер при укладке бетона в зимний период. Технология должна обеспечивать или прогрев раствора и поддержание нужной температуры, или введение добавок, которые способны понизить температуру замерзания воды, ускорить процесс упрочнения бетона при низких температурах и повысить пластичность раствора в холодное время.

Вернуться к оглавлению

Способы зимнего бетонирования

В зимнее время раствор бетонируется 4 основными способами, способными удовлетворить предъявляемые требования, или (чаще всего) сочетанием таких способов. К ним относятся:

  1. Разогрев бетонного раствора при смешении и укладке.
  2. Введение специальных добавок противоморозной направленности.
  3. Обеспечение термосного эффекта.
  4. Длительный прогрев бетона во время твердения.

Разогрев раствора может производиться разными методами. Наиболее распространены разогрев паром, прогрев потоком воздуха (конверторный метод), индукционный разогрев, нагрев при помощи инфракрасного излучения, прямой электрический нагрев.

Инструменты для зимнего бетонирования.

Длительный прогрев осуществляется в специальных опалубках, где размещены нагревательные элементы, обеспечивает принудительное нагревание бетона в процессе его твердения до температуры не ниже 5-10° С. Термосный эффект достигается сохранением тепла, выделяемого при гидратации цемента или другой реакции при введении добавки, за счет обеспечения хорошей теплоизоляции бетонной конструкции после заливки.

При зимнем бетонировании потребуются следующие инструменты:

  • миксер строительный;
  • лопата;
  • весы;
  • мастерок;
  • шпатель;
  • термометр;
  • болгарка;
  • электродрель;
  • молоток;
  • плоскогубцы;
  • отвертка;
  • отвес;
  • уровень;
  • рулетка;
  • молоток;
  • лом;
  • терка;
  • кельма.

Вернуться к оглавлению

Специальные добавки в бетон

Зимнее бетонирование расширяет свои возможности при введении противоморозных добавок. Такие бетонные смеси без подогрева можно использовать при температуре 0-5° С. Самой распространенной противоморозной добавкой являются поташ и нитрат натрия. Количество вводимой добавки зависит от условий твердения бетона:

  • при температуре воздуха до -5° С потребуется 5-6% указанных добавок;
  • при температуре до -10° С — 6-8%;
  • при -15° С — 8-10%.

Способы и средства выдерживания бетона при зимнем бетонировании.

Если твердение массы проходит при большем морозе, то нитрат натрия не применяется, а количество поташа увеличивается до 12-15%. Помимо этих веществ, можно использовать мочевину или смесь нитрата кальция с мочевиной.

Эффект повышения морозостойкости усиливается при одновременном добавлении ускорителей твердения массы. К наиболее распространенным можно отнести формиат натрия, асол-К, смесь на основе ацетилацетона и некоторые другие. В качестве стандартных противоморозных добавок с дополнительными пластифицирующими и ускоряющими свойствами можно рекомендовать:

  • гидробетон С-3М-15;
  • гидрозим;
  • лигнопан;
  • победит-антимороз;
  • бетонсан;
  • сементол.

Наиболее экономичной добавкой для самодельных смесей является аммиачная вода.

Вернуться к оглавлению

Использование термосного эффекта

Бетонирование в зимних условиях с использованием термосного эффекта заключается в увеличении времени остывания бетонной конструкции на период, достаточный для набора нужной прочности. Главная задача — сохранить тепло раствора, обеспеченного при его приготовлении, и тепло, выделяющееся при гидратации цемента.

Метод электропрогрева бетона для зимней кладки.

Способ термоса обычно используется совместно с введением добавок, ускоряющих застывание массы и снижающих температуру замерзания воды. В качестве таких добавок применяются хлористые кальций и натрий или нитрит натрия в количестве до 5% от веса цемента.

Сам «термос» монтируется в виде утепленной опалубки, стенки которой покрываются теплоизоляционными материалами в несколько слоев. Хорошими теплоизоляторами являются пенополистирол и минеральная вата. Термосные стенки изготавливаются в следующем порядке: на опалубку крепится слой гидроизоляции (полиэтиленовая пленка), поверх — теплоизоляция, сверху — еще один слой гидроизоляции. Сверху бетонная конструкция также надежно укрывается аналогичными слоями изоляции. Термосный эффект наиболее заметен в монолитных конструкциях со значительным объемом бетона и может использоваться до температуры -5° С.

Вернуться к оглавлению

Электрический разогрев

Бетонные работы зимой можно проводить при предварительном электрическом разогреве раствора. Технология способа основана на нагреве с помощью электродов, опущенных в бетонный состав. Обычно применяются электроды пластинчатого типа на напряжение в 380 В, при этом емкость должна быть заземлена.

В результате разогрева массы раствор может потерять свои эластические свойства, поэтому рекомендуется вводить пластифицирующие добавки. Прогрев смеси можно проводить и в барабане бетономешалки с применением электродов в виде стержней. Прогрев производится с таким учетом, чтобы укладываемый раствор имел температуру 30-40° С.

Электрический метод можно использовать для разогрева раствора во время заливки опалубки. Применение находят два способа: периферийный нагрев (плоские электроды размещаются по поверхности бетонного элемента) и сквозной разогрев (стержневые электроды пропущены через толщу бетона и опалубку). В последнем случае следует исключить контакт электродов с арматурой бетонной конструкции.

Вернуться к оглавлению

Инфракрасный нагрев

Технология зимнего бетонирования может быть основана на разогреве массы с помощью инфракрасных лучей. Источником их служат стандартные нагреватели мощностью до 1.2 кВт на напряжение 220 или 380 В и керамические стержневые излучатели диаметром до 50 мм. Излучение направляется отражателями параболического или сферического типа. Такие устройства используются в скользящей опалубке, когда обогрев можно обеспечить с обеих сторон. Излучатели закрепляются к опалубке, а бетонная конструкция прикрывается брезентовым щитом. При кладке стен в щитовой и объемно-переставной опалубках находит использование нагрев с одной стороны с помощью излучателя сферического вида. С целью повышения поглощения тепла щиты опалубки целесообразно покрыть черным ла­ком. Температура разогрева может достигать 80° С.

Вернуться к оглавлению

Опалубки с подогревом

Качественные бетонные работы зимой можно проводить при обеспечении твердения бетона (при разогреве) за счет использования нагреваемых опалубок. Для этого стенки опалубки выполняются многослойными, а между слоями закрепляются нагревательные элементы. Сверху на опалубке монтируется теплоизоляционный экран. Таким методом можно обеспечивать длительный прогрев не очень массивных бетонных конструкций. В качестве нагревателей обычно применяются трубчатые ТЭНы. Прогрев следует равномерно распределять по площади бетона.

Современные составы для противоморозных добавок в бетонные смеси и различные способы разогрева массы позволяют проводить бетонные работы в зимнее время. Контроль за исключением замерзания воды обеспечит надлежащее качество и достижение нужной прочности бетонной конструкции.

tolkobeton.ru

Контроль качества бетонных работ в зимних условиях

Контролируют качество бетона при работах в зимних условиях с учетом следующих условий.

Не реже чем через каждые 2 ч измеряют температуру воды и заполнителей при загрузке в бетоносмеситель и температуру бетонной смеси при выходе из бетоносмесителя.

Температуру бетонной смеси при укладке в конструкцию измеряют систематически таким образом, чтобы исключить возможность подачи и укладки в конструкцию порций бетонной смеси с температурой ниже заданной.

Температуру уложенного бетона контролируют:

— при бетонировании по способу термоса (включая и бетоны с противоморозными добавками) — два раза в сутки до окончания выдерживания;

— при паропрогреве — первые восемь часов через 2 ч, в последующие шестнадцать часов через 4 ч, в остальное время прогрева и остывания не реже 3 раз в сутки;

— при электропрогреве — первые три часа через каждый час, в остальное время прогрева — через 2—3 ч.

Температуру бетона измеряют через специальные скважины, оставляемые при бетонировании и плотно закрываемые пробками на пакле. Лучше всего для образования скважин закладывать в бетон металлические трубки с запаянным дном, в которые наливают немного минерального масла. Термометр опускают в масло. Термометр должен находиться в скважине не менее 3 мин.

Температуру бетона измеряют в местах наиболее неблагоприятного температурного режима: при термосном выдерживании — в скважинах глубиной 10 см, которые устраивают в слоях бетона, прилегающего к опалубке, и отстоящих от нее на расстоянии 5—10 см, а при искусственном обогреве — в глубинных скважинах. В конструкциях с Мп менее 3 предусматривают поверхностные и глубинные скважины.

Температуру наружного воздуха или окружающей среды измеряют не реже трех раз в сутки.

Прочность бетона определяют по контрольным образцам-кубам.

Каждая проба должна состоять из трех серий образцов, которые выдерживают в условиях, максимально близких к условиям твердения уложенного бетона, и испытывают в сроки, устанавливаемые в зависимости от условий производства работ.

При этом одну из серий испытывают в день, когда температура бетона в конструкции упадет до 1—2° С, а в конструкциях из бетона с противоморозными добавками — до расчетной температуры твердения, соответствующей концентрации солей, которые введены в бетонную смесь. Одна из серий является запасной и служит для получения дополнительных контрольных данных.

Если контрольные образцы не могут быть выдержаны при температурном режиме, аналогичном температурному режиму конструкций, то их хранят в нормальных условиях, но лаборатория должна внести соответствующие поправки в результаты испытаний.

Кроме определения качества бетона путем испытания контрольных образцов, необходимо при положительной температуре наружного воздуха оценить качество бетона путем его осмотра и испытания прочности в конструкции.

Данные о методах и сроках выдерживания бетона и образцов, о температурах бетона и данные по тепловому режиму выдерживания бетона заносят в журнал контроля температур. Результаты наблюдений за температурой подогрева воды и заполнителей, температурой бетонной смеси и результаты проверки прочности образцов заносят в журнал бетонных работ.

  1. Бетоноведение
  2. Технология изготовления сборных железобетонных конструкций и деталей
  3. Бетонные работы в зимних условиях
  4. Производство сборных конструкций и деталей из легких бетонов
  5. Производство сборных изделий из плотных силикатных бетонов и бетонов на бесклинкерном вяжущем
  6. Производство бетонных и железобетонных изделий на полигонах
  7. Общие правила техники безопасности и противопожарные мероприятия на строительной площадке

technology-jbi.ru

Технология бетонных работ в зимних условиях

Физические процессы и определяющие положения

Понятие «зимние условия» в технологии монолитного бетона и железобетона несколько отличается от общепринятого - календарного. Зимние условия начинаются, когда среднесуточная температура наружного воздуха снижается до +5°С, а в течение суток имеет место падение температуры ниже 0°С.

При отрицательных температурах не прореагировавшая с цементом вода переходит в лед и не вступает в химическое соединение с цементом. В результате этого прекращается реакция гидратации и, следовательно, бетон не твердеет. Одновременно в бетоне развиваются значительные силы внутреннего давления, вызванные увеличением (примерно на 9%) объема воды при переходе ее в лед. При раннем замораживании бетона его неокрепшая структура не может противостоять этим силам и нарушается. При последующем оттаивании замерзшая вода вновь превращается в жидкость и процесс гидратации цемента возобновляется, однако разрушенные структурные связи в бетоне полностью не восстанавливаются.

Замораживание свежеуложенного бетона сопровождается также образованием вокруг арматуры и зерен заполнителя ледяных пленок, которые благодаря притоку воды из менее охлажденных зон бетона увеличиваются в объеме и отжимают цементное тесто от арматуры и заполнителя.

Все эти процессы значительно снижают прочность бетона и его сцепление с арматурой, а также уменьшает его плотность, стойкость и долговечность.

Если бетон до замерзания приобретает определенную начальную прочность, то все упомянутые выше процессы не оказывают на него неблагоприятного воздействия. Минимальную прочность, при которой замораживание для бетона не опасно, называют критической.

Величина нормируемой критической прочности зависит от класса бетона, вида и условий эксплуатации конструкции и составляет: для бетонных и железобетонных конструкций с ненапрягаемой арматурой - 50% проектной прочности для В7,5...В10, 40% для В12,5... В25 и 30% для В 30 и выше, для конструкций с предварительно напрягаемой арматурой - 80% проектной прочности, для конструкций, подвергающихся попеременному замораживанию и оттаиванию или расположенных в зоне сезонного оттаивания веч-номерзлых грунтов - 70% проектной прочности, для конструкций, нагружаемых расчетной нагрузкой - 100% проектной прочности.

Продолжительность твердения бетона и его конечные свойства в значительной степени зависят от температурных условий, в которых выдерживают бетон. По мере повышения температурыувеличивается активность воды, содержащейся в бетонной смеси, ускоряется процесс ее взаимодействия с минералами цементного клинкера, интенсифицируются процессы формирования коагуляционной и кристаллической структуры бетона. При снижении температуры, наоборот, все эти процессы затормаживаются и твердение бетона замедляется.

Поэтому при бетонировании в зимних условиях необходимо создать и поддерживать такие температурно-влажностные условия, при которых бетон твердеет до приобретения или критической, или заданной прочности в минимальные сроки с наименьшими трудовыми затратами. Для этого применяют специальные способы приготовления, подачи, укладки и выдерживания бетона.

При приготовлении бетонной смеси в зимних условиях ее температуру повышают до 35...40С путем подогрева заполнителей и воды. Заполнители подогревают до 60С паровыми регистрами, во вращающихся барабанах, в установках с продувкой дымовых газов через слой заполнителя, горячей водой. Воду подогревают в бойлерах или водогрейных котлах до 90С. Подогрев цемента запрещается.

При приготовлении подогретой бетонной смеси применяют иной порядок загрузки составляющих в бетоносмеситель. В летних условиях в барабан смесителя, предварительно заполненного водой, все сухие компоненты загружают одновременно. Зимой во избежание «заваривания» цемента в барабан смесителя вначале заливают воду и загружают крупный заполнитель, а затем после нескольких оборотов барабана - песок и цемент. Общую продолжительность перемешивания в зимних условиях увеличивают в 1,2... 1,5 раза. Бетонную смесь транспортируют в закрытой утепленной и прогретой перед началом работы таре (бадьи, кузова машин). Автомашиныимеют двойное днище, в полость которого поступают отработанные газы мотора, что предотвращает теплопотери. Бетонную смесь следует транспортировать от места приготовления до места укладки по возможности быстрее и без перегрузок. Места погрузки и выгрузки должны быть защищены от ветра, а средства подачи бетонной смеси в конструкции (хоботы, виброхоботы и др.) утеплены.

Состояние основания, на котором укладывают бетонную смесь, а также способ укладки должны исключать возможность ее замерзания в стыке с основанием и деформации основания при укладке бетона на пучинистые фунты. Для этого основание отогревают до положительных температур и предохраняют от замерзания до приобретения вновь уложенным бетоном требуемой прочности.

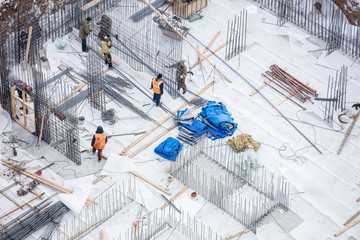

Опалубку и арматуру до бетонирования очищают от снега и наледи, арматуру диаметром более 25 мм, а также арматуру из жестких прокатных профилей и крупные металлические закладные детали при температуре ниже - 10°С отогревают до положительной температуры.

Бетонирование следует вести непрерывно и высокими темпами, при этом ранее уложенный слой бетона должен быть перекрыт до того, как в нем температура будет ниже предусмотренной.

Строительное производство располагает обширным арсеналом эффективных и экономичных методов выдерживания бетона в зимних условиях, позволяющих обеспечить высокое качество конструкций. Эти методы можно разделить на три группы: метод, предусматривающий использование начального теплосодержания, внесенного в бетонную смесь при ее приготовлении или перед укладкой в конструкцию, и тепловыделение цемента, сопровождающее твердение бетона - так называемый метод «термоса», методы, основанные на искусственном прогреве бетона, уложенного в конструкцию - электропрогрев, контактный, индукционный и инфракрасный нагрев, конвективный обогрев, методы, использующие эффект понижения эвтектической точки воды в бетоне с помощью специальных противоморозных химических добавок.

Указанные методы можно комбинировать. Выбор того или иного метода зависит от вида и массивности конструкции, вида, состава и требуемой прочности бетона, метеорологических условий производства работ, энергетической оснащенности строительной площадки и т. д.

Метод «термоса»

Технологическая сущность метода «термоса» заключается в том, что имеющая положительную температуру (обычно в пределах 15... 30°С) бетонная смесь укладывается в утепленную опалубку. В результате этого бетон конструкции набирает заданную прочность за счет начального теплосодержания и экзотермического тепловыделения цемента за время остывания до 0°С.

В процессе твердений бетона выделяется экзотермическая теплота, количественно зависящая от вида применяемого цемента и температуры выдерживания.

Наибольшим экзотермическим тепловыделением обладают высокомарочные и быстротвердеющие портландцементы. Экзотермия бетона обеспечивает существенный вклад в теплосодержание конструкции, выдерживаемой методом «термоса».

Поэтому при применении метода «термоса» рекомендуется применять бетонную смесь на высокоэкзотермичных портландских и быстротвердеющих цементах, укладывать с повышенной начальной температурой и тщательно утеплять.

Бетонирование методом «Термос с добавками-ускорителями»

Некоторые химические вещества (хлористый кальций СаСl, углекислый калий - поташ К2СО3, нитрат натрия NaNO3 и др.), введенные в бетон внезначительных количествах (до 2% от массы цемента), оказывают следу ющее действие на процесс твердения: эти добавки ускоряют процесс твердения в начальный период выдерживания бетона. Так, бетон с добавкой 2%-ного хлористого кальция от массы цемента уже на третий день достигает прочности, в 1,6 раза большей, чем бетон того же состава, но без добавки. Введение в бетон добавок-ускорителей, являющихся одновременно и противоморозными добавками, в указанных количествах понижает температуру замерзания до -3°С, увеличивая тем самым продолжительность остывания бетона, что также способствует приобретению бетоном большей прочности.

Бетоны с добавками-ускорителями готовят на подогретых заполнителях и горячей воде. При этом температура бетонной смеси на выходе из смесителя колеблется в пределах 25...35°С, снижаясь к моменту укладки до 20°С. Такие бетоны применяют при температуре наружного воздуха -15... -20°С. Укладывают их в утепленную опалубку и закрывают слоем теплоизоляции. Твердение бетона происходит в результате термосного выдерживания в сочетании с положительным воздействием химических добавок. Этот способ является простым и достаточно экономичным, позволяет применять метод «термоса» для конструкций с Мп

Бетонирование «Горячий термос»

Заключается в кратковременном разогреве бетонной смеси до температуры 60... 80°С, уплотнении ее в горячем состоянии и термосном выдерживании или с дополнительным обогревом.

В условиях строительной площадки разогрев бетонной смеси осуществляют, как правило, электрическим током. Для этого порцию бетонной смеси с помощью электродов включают в электрическую цепь переменного тока в качестве сопротивления.

Таким образом, как выделяемая мощность, так и количество выделяемой за промежуток времени теплоты зависят от подводимого к электродам напряжения (прямая пропорциональность) и омическогосопротивления профеваемой бетонной смеси (обратная пропорциональность).

В свою очередь, омическое сопротивление является функцией геометрических параметров плоских электродов, расстояния между электродами и удельного омического сопротивления бетонной смеси.

Электроразофев бетонной смеси осуществляют при напряжении тока 380 и реже 220 В. Для организации электроразофева на строительной площадке оборудуют пост с трансформатором (напряжение на низкой стороне 380 или 220 В), пультом управления и распределительным щитом.

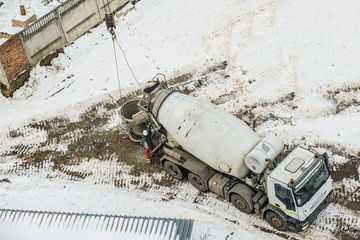

Электроразогрев бетонной смеси осуществляют в основном в бадьях или в кузовах автосамосвалов.

В первом случае приготовленную смесь (на бетонном заводе), имеющую температуру 5...15°С, доставляют автосамосвалами на строительную площадку, выгружают в электробадьи, разогревают до 70... 80°С и укладывают в конструкцию. Чаще всего применяют обычные бадьи (туфельки) с тремя электродами из стали толщиной 5 мм, к которым с помощью кабельных разъемов подключают провода (или жилы кабелей) питающей сети. Для равномерного распределения бетонной смеси между электродами при загрузке бадьи и лучшей выгрузке разогретой смеси в конструкцию на корпусе бадьи установлен вибратор.

Во втором случае приготовленную на бетонном заводе смесь доставляют на строительную площадку в кузове автосамосвала. Автосамосвал въезжает на пост разогрева и останавливается под рамой с электродами. При работающем вибраторе электроды опускают в бетонную смесь и подают напряжение. Разогрев ведут в течение 10... 15 мин до температуры смеси на быстротвердеющих портландцементах 60°С, на портландцементах 70°С, на шлакопортландцементах 80°С.

Для разогрева смеси до столь высоких температур за короткий промежуток времени требуются большие электрические мощности. Так, для разогрева 1 м смеси до 60°С за 15 мин требуется 240 кВт, а за 10 мин - 360 кВт установленной мощности.

Искусственный прогрев и нагрев бетона

Сущность метода искусственного прогрева и нагрева заключается в повышении температуры уложенного бетона до максимально допустимой и поддержании ее в течение времени, за которое бетон набирает критическую или заданную прочность.

Искусственный прогрев и нагрев бетона применяют при бетонировании конструкций с Мп > 10, а также и более массивных, если в последних невозможно получить в установленные сроки заданную прочность при выдерживании только способом термоса.

Физическая сущность электропрогрева (электродного прогрева) идентична рассмотренному выше способу электроразогрева бетонной смеси, т. е. используется теплота, выделяемая в уложенном бетоне при пропуске через него электрического тока.

Образующаяся теплота расходуется на нагрев бетона и опалубки до заданной температуры и возмещение теплопотерь в окружающую среду, происходящих в процессе выдерживания. Температура бетона при электропрогреве определяется величиной вьщеляемой в бетоне электрической мощности, которая должна назначаться в зависимости от выбранного режима термообработки и величины теплопотерь, имеющих место при электропрогреве на морозе.

Для подведения электрической энергии к бетону используют различные электроды: пластинчатые, полосовые, стержневые и струнные.

К конструкциям электродов и схемам их размещения предъявляются следующие основные требования: мощность, выделяемая в бетоне при электропрогреве, должна соответствовать мощности, требуемой по тепловому расчету, электрическое и, следовательно, температурное поля должны быть по возможности равномерными, электроды следует располагать по возможности снаружи прогреваемой конструкции для обеспечения минимального расхода металла, установку электродов и присоединение к ним проводов необходимо производить до начала укладки бетонной смеси (при использовании наружных электродов).

В наибольшей степени удовлетворяют изложенным требованиям пластинчатые электроды.

Пластинчатые электроды принадлежат к разряду поверхностных и представляют собой пластины из кровельного железа или стали, нашиваемые на внутреннюю, примыкающую к бетону поверхность опалубки и подключаемые к разноименным фазам питающей сети. В результате токообмена между противолежащими электродами весь объем конструкции нагревается. С помощью пластичнатых электродов прогревают слабоармированные конструкции правильной формы небольших размеров (колонны, балки, стены и др.).

Полосовые электроды изготовляют из стальных полос шириной 20...50 мм и так же, как пластинчатые электроды, нашивают на внутреннюю поверхность опалубки.

Токообмен зависит от схемы присоединения полосовых электродов к фазам питающей сети. При присоединении противолежа щих электродов к разноименным фазам питающей сети токообмен происходит между противоположными гранями конструкции и в тепловыделение вовлекается вся масса бетона. При присоединении к разноименным фазам соседних электродов токообмен происходит между ними. При этом 90% всей подводимой энергии рассеивается в периферийных слоях толщиной, равной половине расстояния между электродами. В результате периферийные слои нагреваются за счет джоулевой теплоты. Центральные же слои (так называемое «ядро» бетона) твердеют за счет начального теплосодержания, экзотермии цемента и частично за счет притока теплоты от нагреваемых периферийных слоев. Первую схему применяют для прогрева слабоармированных конструкций толщиной не более 50 см. Периферийный электропрогрев применяют для конструкций любой массивности.

Полосовые электроды устанавливают по одну сторону конструк ции. При этом к разноименным фазам питающей сети присоединяют соседние электроды. В результате реализуется периферийный электропрогрев.

Одностороннее размещение полосовых электродов применяют при электропрогреве плит, стен, полов и других конструкций толщиной не более 20 см.

При сложной конфигурации бетонируемых конструкций при меняют стержневые электроды - арматурные прутки диаметром 6... 12 мм, устанавливаемые в тело бетона.

Наиболее целесообразно использовать стержневые электроды р виде плоских электродных групп. В этом случае обеспечивается более равномерное температурное поле в бетоне.

При электропрогреве бетонных элементов малого сечения и значительной протяженности (например, бетонных стыков шириной до 3... 4 см) применяют одиночные стержневые электроды.

При бетонировании горизонтально расположенных бетонных или имеющих большой защитный слой железобетонных конструкций используют плавающие электроды - арматурные стержни 6... 12 мм, втапливаемые в поверхность.

Струнные электроды применяют для прогрева конструкций, длина которых во много раз больше размеров их поперечного сечения (колонны, балки, прогоны и т. п.). Струнные электроды устанавливают по центру конструкции и подключают к одной фазе, а металлическую опалубку (или деревянную с обшивкой палубы кровельной сталью) - к другой. В отдельных случаях в качестве другого электрода может быть использована рабочая арматура.

Количество энергии, выделяемой в бетоне в единицу времени, а следовательно, и температурный режим электропрогрева зависят от вида и размеров электродов, схемы их размещения в конструкции, расстояний между ними и схемы подключения к питающей сети. При этом параметром, допускающим произвольное варьирование, чаще всего является подводимое напряжение. Выделяемая электрическая мощность в зависимости от перечисленных выше параметров рассчитывается по формулам.

Ток на электроды от источника питания подается через трансформаторы и распределительные устройства.

В качестве магистральных и коммутационных проводов применяют изолированные провода с медной или алюминиевой жилой, сечение которых подбирают из условия пропуска через них расчетной силы тока.

Перед включением напряжения проверяют правильность установки электродов, качество контактов на электродах и отсутствие их замыкания на арматуру.

Электропрогрев ведут на пониженных напряжениях в пределах 50... 127 В. Осредненно удельный расход электроэнергии составляет 60... 80 кВт/ч на 1 м3 железобетона.

Контактный (кондуктивный) нагрев. При данном методе используется теплота, выделяемая в проводнике при прохождении по нему электрического тока. Затем эта теплота передается контактным путем поверхностям конструкции. Передача теплоты в самом бетоне конструкции происходит путем теплопроводности. Для контактного нагрева бетона преимущественно применяют термоактивные (греющие) опалубки и термоактивные гибкие покрытия (ТАГП).

Греющая опалубка имеет палубу из металлического листа или водостойкой фанеры, с тыльной стороны которой расположены электрические нагревательные элементы. В современных опалубках в качестве нагревателей применяют греющие провода и кабели, сетчатые нагреватели, углеродные ленточные нагреватели, токопроводящие покрытия и др. Наиболее эффективно применение кабелей, которые состоят из константановой проволоки диаметром 0,7... 0,8 мм, помещенной в термостойкую изоляцию. Поверхность изоляции защищена от механических повреждений металлическим защитным чулком. Для обеспечения равномерного теплового потока кабель размещают на расстоянии 10... 15 см ветвь от ветви.

Сетчатые нагреватели (полоса сетки из металла) изолируют от палубы прокладкой асбестового листа, а с тыльной стороны опалубочного щита - также асбестовым листом и покрывают теплоизоляцией. Для создания электрической цепи отдельные полосы сетчатого нагревателя соединяют между собой разводящими шинами.

Углеродные ленточные нагреватели наклеивают специальными клеями на палубу щита. Для обеспечения прочного контакта с коммутирующими проводами концы лент подвергают меднению.

В греющую опалубку может быть переоборудована любая инвентарная с палубой из стали или фанеры. В зависимости от конкретных условий (темпа нагрева, температуры окружающей среды, мощности тепловой защиты тыльной части опалубки) потребная удельная мощность может колебаться от 0,5 до 2 кВ А/м2. Греющую опалубку применяют при возведении тонкостенных и среднемассивных конструкций, а также при замоноличивании узлов сборных железобетонных элементов.

Термоактивное покрытие (ТРАП) - легкое, гибкое устройство с углеродными ленточными нагревателями или греющими проводами, обеспечивающие нагрев до 50°С. Основой покрытия является стеклохолст, к которому крепят нагреватели. Для теплоизоляции применяют штапельное стекловолокно с экранированием слоем из фольги. В качестве гидроизоляции используют прорезиненную ткань.

Гибкое покрытие можно изготовлять различного размера. Для крепления отдельных покрытий между собой предусмотрены отверстия для пропуска тесьмы или зажимов. Покрытие можно располагать на вертикальных, горизонтальных и наклонных поверхностях конструкций. По окончании работы с покрытием на одном месте его снимают, очищают и для удобства транспортировки сворачивают в рулон. Наиболее эффективно применять ТРАП при возведенииплит перекрытий и покрытий, устройстве подготовок под полы и др. ТРАП изготовляют с удельной электрической мощностью 0,25... 1 кВ-А/м2.

При инфакрасном нагреве используют способность инфракрасных лучей поглощаться телом и трансформироваться в тепловую энергию, что повышает теплосодержание этого тела.

Генерируют инфракрасное излучение путем нагрева твердых тел. В промышленности для этих целей применяют инфракрасные лучи с длиной волны 0,76... 6 мкм, при этом максимальным потоком волн данного спектра обладают тела с температурой излучающей поверхности 300...2200°С.

Теплота от источника инфракрасных лучей к нагреваемому телу передается мгновенно, без участия какого-либо переносчика теплоты. Поглощаясь поверхностями облучения, инфракрасные лучи превращаются в тепловую энергию. От нагретых таким образом поверхностных слоев тело прогревается за счет собственной теплопроводности.

Для бетонных работ в качестве генераторов инфракрасного излучения применяют трубчатые металлические и кварцевые излучатели. Для создания направленного лучистого потока излучатели заключают в плоские или параболические рефлекторы (обычно из алюминия).

Инфракрасный нагрев применяют при следующих технологических процессах: отогреве арматуры, промороженных оснований и бетонных поверхностей, тепловой защите укладываемого бетона, ускорении твердения бетона при устройстве междуэтажных перекрытий, возведении стен и других элементов в деревянной, металлической или конструктивной опалубке, высотных сооружений в скользящей опалубке (элеваторы, силосы и т. п.).

Электроэнергия для инфракрасных установок поступает обычно от трансформаторной подстанции, от которой к месту производства работ прокладывают низковольтный кабельный фидер, питающий распределительный шкаф. От последнего электроэнергию подают по кабельным линиям к отдельным инфракрасным установкам.Бетон обрабатывают инфракрасными лучами при наличии автоматических устройств, обеспечивающих заданные температурные и временные параметры путем периодического включения-выключения инфракрасных установок.

При индукционном нагреве бетона используют теплоту, выделяемую в арматуре или стальной опалубке, находящихся в электромагнитном поле катушки-индуктора, по которой протекает переменный электрический ток. Для этого по наружной поверхности опалубки последовательными витками укладывается изолированный провод-индуктор. Переменный электрический ток, проходя через индуктор, создает переменное электромагнитное поле. Электромагнитная индукция вызывает в находящемся в этом поле металле (арматуре, стальной опалубке) вихревые токи, в результате чего арматура (стальная опалубка) нагревается и от нее (кондуктивно) нагревается бетон.

Индукционный метод применяют для отогрева ранее выполненных и прогрева возводимых каркасных железобетонных конструкций, бетонируемых в любой опалубке и при любой температуре наружного воздуха.

stroyrubrika.ru
