Дом по технологии ТИСЭ

Дома строили, строят и будут строить самостоятельно. Тем более что и материал можно сегодня купить любой, только выбирай: брус, кирпич, бетон. Если вы остановили свой выбор на бетонном доме, то надо хотя бы облегчить этот нелегкий, почетный труд.

Есть такая технология — ТИСЭ с использованием переставной опалубки, с помощью которой можно построить загородный дом своими руками за один строительный сезон.

Строительная технология ТИСЭ — «Технология Индивидуального Строительства и Экология» — была изобретена уже довольно давно.

В основе лежит принцип применения переставной опалубки, который позволяет формировать бетонные стеновые блоки один за другим непосредственно на возводимой стене. При этом не нужен подстилающий кладочный раствор: достаточно смочить нижний ряд блоков водой.

Благодаря специальным вкладышам стеновые блоки имеют пустотность 45 %. «Колодцы» заполняются теплоизолирующим материалом: керамзитом, специально обработанными опилками, пеноизолом.





Рабочая смесь

В качестве рабочей смеси для формования стеновых блоков используется цементно-песчаный раствор с небольшим количеством воды (так называемая жесткая пескоцементная смесь). Смесь готовится порциями, рассчитанными на изготовление 10 — 12 блоков (0,8 -1 кв. метр стены), посредством ручного замеса. Свойства жесткой пескоцементной смеси — прочность и морозостойкость, высокая паропроницаемость. Такая стена «дышит», что и позволило добавить в название технологии букву «Э» — экология.

Технология ТИСЭ. Принцип применения переставной опалубки

Для цемента марки 400 объемное соотношение песок : цемент : вода составляет 3:1:0,5; для марки цемента 500 — 4:1:0,5. Расход материалов на 1 кв. метр стены составляет: при толщине стены 25 см — 50 кг цемента (марки 400) и 0,12 кубометров песка, при толщине стены 38 см — 75 кг цемента и 0,18 кубометров песка.

Закладка смеси

Уплотнение смеси

Выравнивание

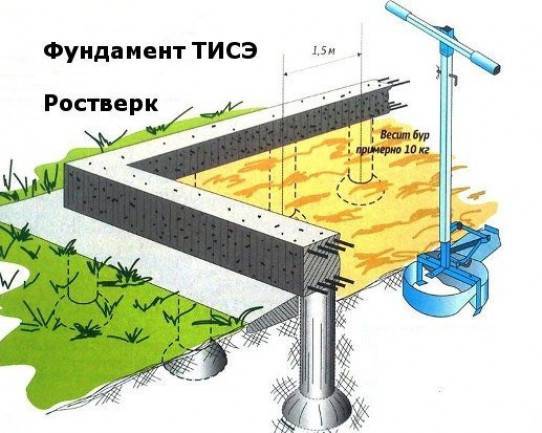

Фундамент

Строительство фундамента выполняется с помощью специального ручного бура. Он оснащен жесткой чашкой и парой «клыков», которые не режут, а разрыхляют грунт. Они справляются даже с камнями, которые по своим размерам помещаются в чашку. По мере заполнения чашка освобождается от грунта. Раздвижная штанга позволяет пройти глубину до 2,2 метра. На уровне глубины промерзания грунта в дело вступает откидной плуг, при помощи которого в нижней части скважины образуется полусферическая полость диаметром 40, 50 или 60 см.

Ручной бур и приспособление для фиксации толевой рубашки в верхней части опоры. Бурение скважины в глине на глубину 1,5 м занимает 1-1,5 часа





Полное время бурения одной скважины составляет один час. Затем устанавливают арматуру и заливают бетон. Столб имеет форму перевернутого гриба и выдерживает нагрузку до 15 тонн, из земли его не «вытащат» никакие морозы! От грунта столб отделяется толевой рубашкой. Под кладку поверх столбов отливают армированную бетонную ленту двадцатисантиметровой толщины. Она не заглубляется в землю, напротив, отделяется от грунта песчаной подушкой в 10-15 см, а с внешней стороны ее закрывают отмосткой.

Бетонирование скважины. Видна арматура опоры

Опалубка ростверка. Для гидроизоляции опоры обмазаны битумной мастикой





Формование стеновых блоков

Приготовленная жесткая смесь закладывается в форму с установленными вкладышами — пустотообразователями и уплотняется ручной трамбовкой. Излишки смеси удаляются скребком под верхний уровень вкладышей. Распалубка производится сразу после уплотнения. Небольшие выступы у дна формы охватывают нижний ряд блоков, препятствуя смещению. Тем не менее, через 4 -5 рядов все же лучше проверить отвесом вертикаль и положить армирующую сетку.

Армирование гибкими связями диаметром 6 мм из базальтовых волокон, их закладывают в каждый стеновой блок при его формировании.

Полный цикл формования одного блока занимает 5 — 7 минут. Таким образом, с одной опалубкой за день можно отформовать до 80-100 блоков. Разумеется, удобнее работать вдвоем или втроем: один месит, другой подносит смесь, третий формует блоки, и работа спорится. Если в конце рабочего дня стенку затереть, то она не потребует оштукатуривания: можно сразу шпатлевать и красить. А это — существенная экономия труда и средств.

Две стены и гибкие связи образуют жесткую и устойчивую конструкцию

Пеноизол дает утепление, как 3 метра кирпичной кладки

ТИСЭ-2

Стена толщиной 25 см без дополнительного наружного утепления по своим теплосберегающим свойствам эквивалентна кирпичной кладке толщиной 1 метр. Все же будет лучше, если ее дополнительно утеплить снаружи, желательно всего по технологии «вентилируемый фасад». Можно обойтись и без дополнительного наружного утепления. Для строительства используется опалубка ТИСЭ-3 с повернутыми лежа вкладышами-пустотообразователями.

Формируются две параллельные стенки, пространство между которыми заполняется теплоизолирующим материалом. Для прочности стенки соединяют гибкими связями: стальными или стеклопластиковыми прутками диаметром 6 -7 мм. Они располагаются под углом, который меняется от ряда к ряду. Таким образом, образуется трехслойная стена, внутри которой пространственная ферменная конструкция, обеспечивающая устойчивость и жесткость.

Утепление изнутри. Стена 250 мм. Утеплитель – минвата 50-80 мм. Зазор – 20 мм. Ветрозащита «дышащая». Вагонка или сухая штукатурка

Утепление снаружи. Скобы из арматуры диаметром 5-6 мм. Зазор – 20 мм. Утеплитель – пенополистерол (30-80мм). Кладка в полкирпича ведется на одной ленте фундамента одновременно с основной стеной

Трехслойная стена, заполненная пеноизолом, по своим теплоизолирующим свойствам эквивалентна кирпичной кладке толщиной 2,5 метра и не требует утепления. Перекрытия В качестве междуэтажных перекрытий проще всего использовать железобетонные плиты. Для прочности достаточно уложить на блоки армирующую сетку. Можно сделать и деревянные балки перекрытий, в этом случае в блоках следует предусмотреть пазы при помощи закладных.

У оконного проема утеплитель удерживается от выпадения доской

Штукатурка не потребуется – после кладки блоков стены сразу затираются

Вентиляция

Итак, сложены «дышащие» стены с внутренними полостями-колодцами и горизонтальными технологическими отверстиями диаметром 1 см, которые образовались при распалубке. Грех этим не воспользоваться.

Создатели технологии ТИСЭ предусмотрели систему вентиляции и назвали ее «каменной избой». Вытеснительная система вентиляции образуется «сама собой» в процессе строительства, надо только предусмотреть вентиляционные каналы в наружной и внутренней отделке дома. Приточную вентиляцию обеспечивает система колодцев, вентиляционных каналов и технологических отверстий в наружных стенах дома. Вытяжная вентиляция организуется традиционными способами. Наилучшим вариантом можно считать устройство в каждой комнате окон вытяжной вентиляции, расположенных под потолком напротив основного потока приточной вентиляции и оснащенных регулируемыми жалюзи. Теперь притоком свежего воздуха можно управлять!



Метки: Строим дом, Строим загородный дом, технология ТИСЭ, ТИСЭ

  Поделитесь ссылкой на статью в социальных сетях

  Вы можете оставить свой комментарий

Поделитесь своим мнением, что Вы думаете о прочитанном?
Если Вам не понравилась статья, напишите в комментариях причину.
Возможно, Вы заметили ошибку или у Вас появились вопросы, напишите об этом.
Только зная Ваше мнение, можно будет улучшить и дополнить статью.

Насколько надежны дома, построенные по технологии ТИСЭ?

Вопрос от читателя нашего портала: Насколько надежны дома, построенные по технологии ТИСЭ?

---

Ответ: Любой дом, строительство которого было произведено с соблюдением всех норм и технологий, будет служить очень долго. Также и с домами, построенными по технологии «ТИСЭ».

Давайте рассмотрим в чем нюансы постройки дома по данной технологии:

1. Большая часть работ производится непосредственно на стройплощадке. Стеновой блок формируют около 6 минут прямо на стене без подстилающего раствора. Смесь из песка и цемента утрамбовывают вручную и осуществляют распалубку;
2. Фундамент используется, как правило, свайный или свайно-ростверковый. Пустоты необходимо заполнить засыпным утеплителем толщиной в 180 мм. Если используется керамзит, то эта толщина будет равна 1,5 кирпичной кладки. Такой подход очень целесообразен, так как стены, возведенные по технологии «ТИСЭ» не требуют нанесения толстого слоя штукатурки.

Технология данного типа индивидуального строительства привлекает застройщиков не только потому, что требует небольших средств и физических затрат, обладает высокими показателями в области комфорта и экологии, но и благодаря большой прочности возводимых зданий. Самые высокие требования предъявляются к возведению домов в сейсмоактивных районах, так вот с помощью такой технологии можно снизить инерционные нагрузки, которые возникают при сейсмических колебаниях.

Помимо этого в стенах имеются вертикальные колодцы, которые позволяют отливать в них вертикальные стойки. Такие стойки воспринимают инерционные нагрузки от стен и передают их железобетонным перекрытиям. Получается при возведении стенок опалубки «ТИСЭ-3» позволяет создавать вертикальные стойки с повышенной жесткостью.

Чтобы повысить прочностные характеристики технологии «ТИСЭ», предусмотрено возведение стен из трех слоев с гибкими связями. Такие стены возводятся при помощи опалубки с поворотом пустообразователей. Такая стена-бутерброд позволяет повысить теплоизоляционные характеристики.

Армирование стеновых конструкций осуществляется стеклопластиковой дорожной сеткой, которую прокладывают в 4-5 рядов, и поперечное армирование с гибкими связями в диаметре 6 мм из базальтовых волокон. Для придания трехслойной возводимой стене устойчивости и прочности, поперечные арматурные элементы устанавливают под углом и изменяют направление наклона от одного ряда к другому. Создается пространственная ферма, которая помогает воспринимать все необходимые нагрузки на стену.

Для того, чтобы внешние стены получились прочными, их необходимо армировать специальной теплопластиковой сеткой через каждые 4 ряда кладки. Стыки стенок не должны быть расположены вертикально вдоль одной линии и не сходиться в углах, в оконных и дверных проемах.

При формировании блоков, которые образуют дверные или оконные проемы, необходимо следить, чтобы не было неполных блоков около проемов или над ними. Они должны располагаться в середине стены.

Перемычки над дверными и оконными проемами должны выполняться традиционным методом, то есть с помощью отливки железобетонных элементов на стене из бетона с армированием в опалубке.

Для того, чтобы усилить конструкция в зонах проемов, ряд под окном необходимо укладывать на арматурную сетку. Полость в блоках необходимо заполнить утеплителем, а сверху залить пергамином, на который ложится тонкий слой раствора.

Для возведения стен разной толщины изготовители представляют два вида опалубок:

• ТИСЭ-2 предназначен для 250 мм стен;
• ТИСЭ-3 предназначен для 380 мм стен.

Помимо этого каждая опалубка оснащена всеми инструментами и приспособлениями для возведения стен, которые компактно уложены в форму.
