Содержание

ГОСТ Р 52875-2007

ГОСТ Р 52875-2007

Группа Ж08

ОКС 11.180.10
03.220.20

93.080.30
ОКП 52 1720

Дата введения 2009-01-01

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ “О техническом регулировании”, а правила применения национальных стандартов Российской Федерации – ГОСТ Р 1.0-2004 “Стандартизация в Российской Федерации. Основные положения”

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием “Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия” (ФГУП “СТАНДАРТИНФОРМ”) и Негосударственным учреждением “Институт профессиональной реабилитации и подготовки персонала Общероссийской общественной организации инвалидов Всероссийского ордена Трудового Красного знамени общества слепых “Реакомп” (НУ ИПРПП ВОС “Реакомп”)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 381 “Технические средства для инвалидов”

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. N 553-ст

4 Настоящий стандарт разработан по заказу Федерального агентства по здравоохранению и социальному развитию в рамках федеральной целевой программы “Социальная поддержка инвалидов на 2006-2010 годы”, утвержденной Постановлением Правительства Российской Федерации от 29 декабря 2005 г. N 832

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе “Национальные стандарты”, а текст изменений и поправок – в ежемесячно издаваемых информационных указателях “Национальные стандарты”. В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе “Национальные стандарты”. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1 Область применения

Настоящий стандарт распространяется на тактильные наземные указатели (далее – указатели), с помощью которых инвалиды по зрению получают информацию о путях движения в населенных пунктах (территория, застройка) и общественных зданиях (внутренние пространства, зоны получения услуг), и устанавливает технические требования, назначение, место расположения и правила применения указателей, размещаемых на дорогах и улицах населенных пунктов в местах, разрешенных ГОСТ Р 52605, и на поверхности напольных покрытий общественных зданий.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 52289-2004 Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств

ГОСТ Р 52605-2006 Технические средства организации дорожного движения. Искусственные неровности. Общие технические требования. Правила применения

ГОСТ 4997-75 Ковры диэлектрические резиновые. Технические условия

ГОСТ 6787-2001 Плитки керамические для полов. Технические условия

ГОСТ 17608-91 Плиты бетонные тротуарные. Технические условия

Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю “Национальные стандарты”, который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 инвалид по зрению: Лицо, у которого полностью отсутствует зрение или острота остаточного зрения не превышает 10%, или поле зрения составляет не более 20%.

3.2 тактильный наземный указатель: Средство отображения информации, представляющее собой полосу из различных материалов определенного цвета и рисунка рифления, позволяющих инвалидам по зрению распознавать типы дорожного или напольного покрытия путем осязания стопами ног, тростью или используя остаточное зрение.

Примечание – В настоящем стандарте к тактильным наземным указателям отнесены и напольные указатели, установленные в общественных зданиях и сооружениях.

3.3 искусственная неровность: Специально устроенное возвышение на проезжей части дороги для принудительного снижения скорости движения, расположенное перпендикулярно к оси дороги.

4 Технические требования

4.1 Общие положения

4.1.1 Указатели должны предоставлять инвалидам по зрению необходимую и достаточную информацию, способствующую самостоятельной ориентации в инфраструктуре городов, микрорайонов, поселков и других населенных пунктов, в том числе на дорогах и в общественных зданиях.

Указатели должны соответствовать требованиям [1].

4.1.2 Поверхность указателей должна быть шероховатой рифленой с противоскользящими свойствами, отличной по структуре и цвету от прилегающей поверхности дорожного или напольного покрытия, и обеспечивать ее распознавание инвалидами по зрению на ощупь и (или) визуально. Формы рифления поверхности указаны на рисунках 1-4.

Рисунок 1 – Форма рифления с продольными рифами

Рисунок 1 – Форма рифления с продольными рифами

Рисунок 2 – Форма рифления с конусообразными рифами

Рисунок 2 – Форма рифления с конусообразными рифами

Рисунок 3 – Форма рифления с квадратными рифами

Рисунок 3 – Форма рифления с квадратными рифами

Рисунок 4 – Форма рифления с рифами, расположенными по диагонали (левая диагональ)

Рисунок 4 – Форма рифления с рифами, расположенными по диагонали (левая диагональ)

4.1.3 Основные размеры, цвет, формы рифления, назначение, правила применения, требования к поверхности указателей должны соответствовать требованиям настоящего стандарта, требованиям документации планировки территории населенных пунктов, проектной документации на строительство общественных зданий и сооружений и нормативным правовым актам в сфере обеспечения безопасности дорожного движения.

4.1.4 Указатели в зависимости от места установки подразделяют на следующие виды:

– дорожные;

– напольные.

4.1.5 Указатели в зависимости от назначения подразделяют на следующие группы:

– предупреждающие;

– направляющие.

4.1.6 Предупреждающие указатели должны обеспечивать возможность инвалидам по зрению ориентироваться в пространстве и избегать опасностей, способных нанести вред здоровью, на пути следования внутри общественных зданий и сооружений, на территории и застройке населенных пунктов по предназначенным для них пешеходным маршрутам. Форма рифления предупреждающих указателей должна соответствовать рисункам 2 и 3.

4.1.7 Направляющие указатели должны обеспечивать возможность инвалидам по зрению передвигаться в нужном направлении самостоятельно, без сопровождающего лица, внутри общественных зданий и сооружений, на территории населенных пунктов по предназначенным для них пешеходным маршрутам. Форма рифления направляющих указателей должна соответствовать рисункам 1 и 4.

4.1.8 Материалы, применяемые для изготовления указателей, не должны препятствовать очистке от снега, грязи и мусора.

4.1.9 Указатели должны быть надежно закреплены, они не должны сдвигаться и (или) “задираться” при контакте с обувью или средством реабилитации.

4.1.10 Указатели должны иметь повышенную износостойкость к интенсивным механическим воздействиям. Срок службы указателей должен быть равен сроку службы прилегающего покрытия.

4.2 Требования к тактильным дорожным указателям

4.2.1 Тактильные дорожные указатели размещают на тротуарах, проезжей части дорог, на территориях предприятий Всероссийского общества слепых, жилых районов и микрорайонов населенных пунктов. Глубина рифов для тактильных дорожных указателей с формой рифления, указанной на рисунках 1-4, должна быть 7 мм.

Примечание – В настоящем стандарте к дорожным указателям отнесены указатели, установленные вне общественных зданий и сооружений.

4.2.2 Назначение, размеры, форма рифления и место расположения тактильных дорожных указателей приведены в таблице 1.

Таблица 1

Назначение

Размеры

Форма рифления

Место расположения

1 Внимание, подземный переход

Полоса шириной 500 мм или 600 мм и длиной, равной ширине перехода, выложенная на тротуаре перед началом перехода

С конусообразными рифами (см. рисунок 2)

На расстоянии 800 мм от кромки первой ступени лестницы

2 Внимание, наземный переход

Полоса шириной 500 мм или 600 мм и длиной, равной ширине перехода, выложенная на тротуаре перед началом перехода

С продольными рифами (см. рисунок 1)

На расстоянии 800 мм от кромки проезжей части

3 Внимание, наземный переход под углом 90°

Две полосы шириной 500 мм или 600 мм и длиной, равной ширине перехода, выложенные на тротуаре с двух сторон перед поворотом на переход

С рифами, расположенными по диагонали (см. рисунок 4)

На расстоянии 800 мм от линий, являющихся продолжением кромки перехода

4 Внимание, светофор

Квадрат, выложенный вокруг мачты светофора и состоящий из 4-х плит со стороной плитки, равной 500х500 мм

С квадратными рифами (см. рисунок 3)

Вокруг мачты светофора в обхват

5 Внимание, препятствие

Полоса, выложенная по контуру препятствия, шириной 500 мм

С квадратными рифами (см. рисунок 3)

На расстоянии 800 мм от препятствия

6 Внимание, поворот налево (направо)

Плита со стороной квадрата, равной 500х500 мм

С рифами, расположенными по диагонали (см. рисунок 4)

На месте поворота

4.2.3 Наземные пешеходные переходы для инвалидов по зрению представляют собой искусственные неровности монолитной конструкции и должны соответствовать требованиям ГОСТ Р 52605 с учетом требования 4.2.4.

4.2.4 Обустройство наземных пешеходных переходов для инвалидов по зрению должно соответствовать требованиям ГОСТ Р 52289.

4.2.5 Покрытие наземного пешеходного перехода для инвалидов по зрению должно быть отличным от покрытия тротуара и проезжей части дороги.

4.2.6 Для тактильных дорожных указателей, установленных на тротуарах, рекомендуется применять бетонные тротуарные плиты размерами 300х300 мм или 500х500 мм, изготовленные по ГОСТ 17608, с рифленой лицевой поверхностью.

4.2.7 Дорожные указатели из тротуарных плит, установленные на тротуаре, должны выступать над его поверхностью не более чем на 10 мм с плавным переходом, скосом.

4.2.8 В качестве указателя на территории предприятий, жилых районов и микрорайонов можно применять дорожки с гравийным покрытием.

В местах пересечения двух дорожек рекомендуется устраивать площадки, возвышающиеся на 30 мм над полотном дорожек. От площадок по четырем сторонам оборудуют спуски – пандусы с углом наклона 3%. Для облегчения ориентирования покрытия пересекающихся дорожек в месте стыка могут быть отличными друг от друга, например асфальт-гравий, асфальт-плитка или гравий с различными размерами фракций – 20, 40, 60 мм.

4.2.9 Перед входными дверями зданий и сооружений на расстоянии 500 мм на подступающих к ним дорожках оборудуют площадки с покрытием, резко отличающимся от покрытия основной дорожки (сетка, гравий, решетка, тротуарные плиты и т.д.).

4.3 Требования к тактильным напольным указателям

4.3.1 Тактильные напольные указатели располагают в коридорах и на площадках лестничных маршей общественных зданий и сооружений для обозначения инвалидам по зрению направления движения, а также для предупреждения их о возможных опасностях на пути следования. Глубина рифов для тактильных напольных указателей с формой рифления, указанной на рисунках 1-4, должна быть 5 мм.

4.3.2 Назначение, размеры, форма рифления и место расположения тактильных напольных указателей приведены в таблице 2.

Таблица 2

Назначение

Размеры

Форма рифления

Место расположения

1 Внимание, крайняя ступенька лестничного марша

Полоса по ширине и длине ступеньки

С конусообразными рифами (см. рисунок 2)

На расстоянии 600 мм от кромки крайней ступеньки

2 Направляющие дорожки

Полоса шириной не менее 500 мм

С продольными рифами (см. рисунок 1)

Вдоль стены на расстоянии не более 1000 мм от стены

3 Внимание, препятствие

Полоса, выложенная по контуру препятствия шириной 300 мм

С квадратными рифами (см. рисунок 3)

На расстоянии 600 мм от препятствия

4 Внимание, поворот налево (направо)

Плита со стороной квадрата, равной 500х500 мм

С рифами, расположенными по диагонали (см. рисунок 4)

На месте поворота

4.3.3 Тактильные напольные указатели могут быть изготовлены из различных материалов, обладающих противоскользящими свойствами, в том числе из керамических плиток по ГОСТ 6787.

4.3.4 Если в коридорах общественных зданий и сооружений положены ковровые дорожки, то для обозначения боковых проходов их ковровую дорожку прокладывают под магистральной ковровой дорожкой.

4.3.5 В помещениях промышленных зданий и сооружений в качестве напольных указателей могут быть использованы диэлектрические резиновые ковры по ГОСТ 4997, ширина которых должна быть не менее 500 мм. Форма рифления должна соответствовать назначению, указанному в таблице 2.

Для обозначения боковых проходов в коридорах зданий можно использовать диэлектрические резиновые ковры, которые подкладывают под резиновый ковер, обозначающий магистральную дорожку.

4.3.6 Для обозначения выхода из здания применяют различные материалы шириной 500 мм и длиной, равной ширине двери, выложенные на расстоянии 1500 мм до двери, с формой рифления, указанной на рисунке 2.

Если перед выходом из здания положена магистральная ковровая дорожка, для обозначения выхода под магистральной дорожкой поперек нее дополнительно подкладывают полоску ковровой дорожки шириной 200 мм.

4.3.7 Для обозначения поворота направления движения применяют материалы с формой рифления, указанной на рисунке 4. Для обозначения поворота налево используют левую диагональ, поворота направо – правую диагональ.

Библиография

[1]

СНиП 35-01-2001

Доступность зданий и сооружений для маломобильных групп населения

Электронный текст документа
подготовлен АО “Кодекс” и сверен по:
официальное издание
М.: Стандартинформ, 2008

docs.cntd.ru

ГОСТ Р 52875-2007 «Указатели тактильные наземные для инвалидов по зрению. Технические требования»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК “Трансстрой”СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

Тактильная плитка – размеры


Такой простой прием как использование тактильной плитки, размеры и поверхность которой помогают ориентироваться в пространстве слабовидящим людям, способно значительно облегчить условия жизни для многих граждан страны.


Визуально подобные элементы не слишком выделяются, поэтому их влияние на архитектурные и стилистические характеристики города и общественных заведений не велико. Однако способность получать подобную информацию значительно расширяет возможности людей с инвалидностью по зрению, поскольку рисунок рифления с одной стороны несет информацию, с другой стороны – имеет противоскользащие свойства. В таких условиях необходимость в сопровождающих лицах значительно снижается.


На сегодня в рамках реализации программы Доступная среда используются несколько типов тактильных сигналов. Одни применяются в виде указателей маршрута, другие – в качестве предупреждения об опасности.

Указатели для слабовидящих


Главной особенностью информации для слабовидящих является наличие стандартного рифленого рисунка на поверхности. При этом речь идет об информировании слабовидящих граждан о возможном маршруте движения или необходимости остановится, а не об информационных таблицах, где используется шрифт Брайля и дается конкретная информация о заведении, названии улицы и т.д.


Помимо размещения дублирующих надписей создание доступной среды позволяет разместить важную информацию, которая легко воспринимается независимо от национальности и знания языка для каждого человека, имеющего проблемы со зрением.


Тактильные плитки стандартных размеров


На сегодня тактильные элементы могут использоваться внутри помещений и снаружи. Тактильная плитка, размеры которой сопоставимы с наиболее популярными размерами керамической плитки может быть легко вписана в отделке зданий. Предлагаемая нашей компанией продукция в основном выпускается в размере 30х30 см. Такие размеры позволяют использовать материал для информирования о направлении движения и поворота в следующих решениях:

  • в отделке пола в коридорах и холлах, на лестничных площадках;
  • в подземных и наземных переходах;
  • в обустройстве крыльца, пандуса и т.д.


Толщина элементов колеблется в зависимости от типа и назначения. Так резинополиуретановые изделия имеют толщину 13 мм и применяются при обустройстве лестниц и пандусов. Они легко переносят годовые перепады температур и влажности, устойчивы к ультрафиолету, истиранию, физическим воздействиям, поэтому являются отличным решением для мест с большой проходимостью, в том числе на открытом пространстве. При необходимости можно подобрать нужную цветовую гамму.


Стальные и ПВХ элементы имеют толщины 5 мм, что является вполне достаточным для использования внутри зданий. При этом если металлические пластины нуждаются в отдельном крепеже, то ПВХ являются самоклеящимися, что позволяет оборудовать помещения уже с готовым ремонтом, не нарушая отделку.

Нормативные требования


Использование наземных (в том числе и напольных) указателей строго регламентируется ГОСТом. Так, ГОСТ Р 52289-2004 оговаривает правила оформления дорог, ГОСТ Р 52875-2007 регламентирует виды и тактильной плитки допустимые размеры. ГОСТ 6787-2001 предоставляет рекомендации относительно обустройства полов с отделкой из керамической плитки.


Как правило, подобные изделия выполняются в насыщенно желтом цвете, что позволяет людям со слабым зрением выделять более эффективно указатели на фоне других объектов и цветов. Наиболее востребованной остается продукция в черном и желтом исполнении.










dsprus.ru

Тактильная плитка для слабовидящих – Брусчатка в Нижнем Новгороде, Дзержинске от производителя – цены от 550 руб.м²

Тактильная плитка – представляет собой тактильный наземный указатель, предоставляющий инвалидам по зрению необходимую информацию для самостоятельной ориентации на улицах и дорогах в городе  или  в поселке. Тактильная плитка применяется как мощение информационных полос на тротуарах в местах пешеходных переходов для инвалидов по зрению.

Компания «СтройДекор»  изготовит под заказ тактильную плитку в соответствии с ГОСТом Р 52875-2007 с необходимыми формами рифов. Цвет – любой.













Назначение, размеры, форма рифления и место расположения тактильных дорожных указателей
НазначениеРазмерыФорма рифленияМесто расположения
Внимание, подземный переходПолоса шириной 500 или 600 мм и длиной, равной ширине перехода, выложенная на тротуаре перед началом переходатактильные с конусообразными рифамиНа расстоянии 800 мм от кромки первой ступени лестницы
Внимание, наземный переходПолоса шириной 500 или 600 мм и длиной, равной ширине перехода, выложенная на тротуаре перед началом переходас продольными
рифами
На расстоянии 800 мм от кромки проезжей части
Внимание, наземный переход под углом 90°Две полосы шириной 500 или 600 мм и длиной, равной ширине перехода, выложенные на тротуаре с двух сторон перед поворотом на переходс рифами, расположенными по диагоналиНа расстоянии 800 мм от линий, являющихся продолжением кромки перехода
Внимание, светофорКвадрат, выложенный вокруг мачты светофора и состоящий из 4-х плит со стороной плитки, равной 500х500 ммс квадратными
рифами
Вокруг мачты светофора в обхват
Внимание, препятствиеПолоса, выложенная по контуру препятствия, шириной 500 ммс квадратными
рифами
На расстоянии 800 мм от препятствия
Внимание, поворот налево (направо)Плита со стороной квадрата, равной 500х500 ммс рифами, расположенными по диагоналиНа месте поворота

Где продается тротуарная тактильная плитка?

За рубежом уже много лет используется плитка тротуарная тактильная. В последние годы она стала появляться и в нашей стране. Все большее число городов выполняют специальные программы по мощению ею улиц городов.

Особенности изделий

Тротуарная тактильная плитка, фото которой дает представление о ее особенностях, была придумана для информирования слепых людей на разных участках улиц. Она является своеобразным шрифтом Брайля для трости. С ее помощью обозначаются перекрестки, подземные и надземные переходы, дороги с оживленным движением. Часто ее используют на входе/выходе зданий. Ею обозначают столбы, стены, ступеньки, другие преграды. Иными словами, она не только указывает маршрут следования, но и сигнализирует о разных препятствиях. Специальные рельефные полосы на ней помогают слепым выбрать правильное направление движения. Благодаря им незрячие люди чувствуют себя намного уверенней даже в самых оживленных общественных местах.

Данная продукция имеет самые высокие качества. При этом она соответствует требованиям санитарных норм и законодательства. Она не опасна в использовании и очень удобна. Тактильная плитка изготавливается из высокопрочного бетона, что гарантирует длительный период эксплуатации. Такие изделия имеют колоритные цвета (желтый, красный, белый, зеленый, коричневый). Это делается для того, чтобы слабовидящие люди смогли увидеть ее и следовать указаниям.

Виды тактильной плитки

Выпускаются 2 вида такого рода изделий:

  • Обращающий. Этот тип отличается продольными и диагональными полосами (рифами). В зависимости от их размещения, он указывает направление движения. Квадратное рифление говорит о возможности движения в любом направлении.

  • Предостерегающий. Эта разновидность является своего рода «тормозом», заставляющим незрячих людей остановиться перед каким-либо препятствием или опасностью. На таких изделиях имеются конусообразные рифы.

Эта продукция изготовлена так, что любой человек с помощью своей трости сможет четко «прочитать» рисунок на плитке и сделать соответствующий вывод.

С каждым годом люди стремятся к улучшению условий жизни. Это также касается слабовидящих и слепых людей, которым тротуарная тактильная плитка, выпускаемая компанией «СтройДекор», значительно облегчает жизнь. Различная тротуарная тактильная плитка, цена, на которую несколько выше классической продукции, при большом объеме заказа реализуется со значительной скидкой. Наша компания организовывает доставку в любые регионы России. Сроки исполнения заказов согласовываются индивидуально. Будем рады ответить на Ваши вопросы, звоните!

☎ Все интересующие вопросы Вы можете уточнить с менеджером по телефонам:

+7 (930) 275-02-02, +7 (930) 275-03-03, +7 (930) 275-04-04

stroy-dekor52.ru

Правила установки тактильной плитки

Вместо того, чтобы создавать единый проект доступности слабовидящих людей для целой улицы, площади, парка, администрация города обязывает предпринимателей устанавливать тактильную плитку (или наносить объемные элементы на уже существующую поверхность) перед своим объектом самостоятельно. Делается это не только разрозненно, но и неправильно. В итоге, вместо облегчения перемещения слабовидящих в городе создаются препятствия и для всех остальных. Тактильной плитки внутри административных зданий пока и вовсе не было замечено.

Приведем примеры, как это делается на улицах Сочи.

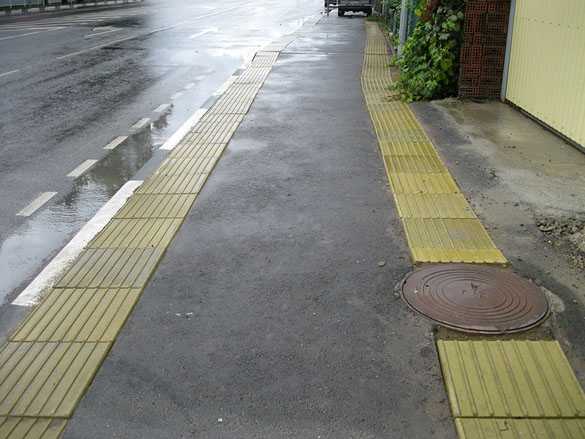

Наиболее частая ошибка — расположение тактильной плитки не по всей ширине препятствия.


ул. Воровского

ул. Парковая.

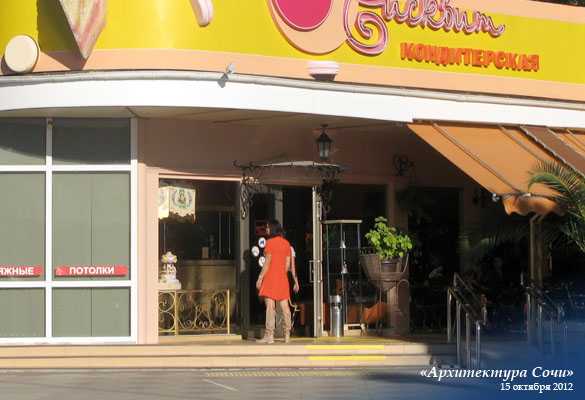

Кондитерская «Бисквит» на Приморской набережной.

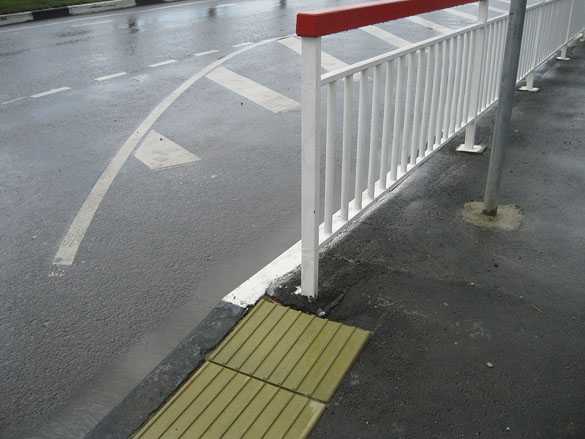

Перед пешеходным переходом на ул. Островского. Здесь к тому же применена не та плитка, которую требует ГОСТ

Некоторые торговые комплексы подходят более системно к решению задачи, но то же с ошибками.

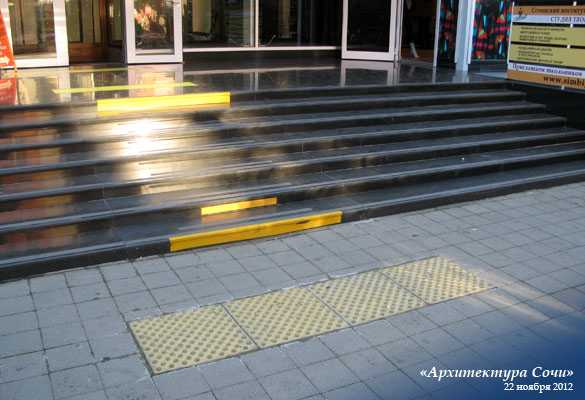

ТЦ «Белый лебедь» по ул. Московской. Лестница отмечена не по всех ширине и не понятно зачем делается двойная направляющая движения.

ТЦ «Одиссея» на Платановой аллее. Тактильная поверхность начинается на середине и учтено только одно направление движения.

В наиболее чудовищной форме тактильная плитка была использована при благоустройстве Адлерского кольца.

© bescker.ru

А между тем, разработаны специальные правила установки тактильной плитки в зависимости от места расположения, которые изложены в ГОСТ Р 52875-2007 «Указатели тактильные наземные для инвалидов по зрению. Технические требования».

К сожалению, российские производители реализуют только три типа тактильной плитки, вместо четырёх, прописанных в ГОСТе. Размеры тоже у всех производителей разные и чаще всего далеки от стандарта.

Государственный стандарт разделяет требования к тактильным дорожным указателям, применяемым на улице, и к тактильным напольным указателям, используемых в зданиях.

Назначение, размеры, форма рифления и место расположения тактильных дорожных указателей

Назначение

Размеры

Форма рифления

Расположение

Внимание, подземный переходПолоса шириной 500 или 600 мм и длинной, равной ширине перехода, выложенная на тротуаре перед началом переходаС конусообразными рифамиНа расстоянии 800 мм от кромки первой ступени лестницы
Внимание, наземный переходПолоса шириной 500 или 600 мм и длинной, равной ширине перехода, выложенная на тротуаре перед началом переходаС продольными рифамиНа расстоянии 800 мм от кромки проезжей части
Внимание, наземный переход под углом 90 градусовДве полосы шириной 500 или 600мм и длинной, равной ширине перехода, выложенные на тротуаре с двух сторон перед поворотом на переходС диагональными рифамиНа расстоянии 800мм. от линий, являющихся продолжением кромки перехода
Внимание, светофорКвадрат, выложенный вокруг мачты светофора и состоящий из 4-х плит со стороной плитки, равной 500×500 ммС квадратными рифамиВокруг мачты светофора в обхват
Внимание, препятствиеПолоса, выложенная по контуру препятствия, шириной 500 ммС квадратными рифамиНа расстоянии 800 мм от препятствия
Внимание, поворот налево (направо)Плита со стороной квадрата, равной 500×500 ммС рифами, расположенными по диагоналиНа месте поворота

Назначение, размеры, форма рифления и место расположения тактильных напольных указателей

Назначение

Размеры

Форма рифления

Расположение

Внимание, крайняя ступенька лестничного маршаПолоса по ширине и длине ступенькиС конусообразными рифамиНа расстоянии 600 мм от кромки крайней ступеньки
Направляющие дорожкиПолоса шириной не менее 500 ммС продольными рифамиВдоль стены на расстоянии не более 1000 мм от стены
Внимание, препятствиеПолоса, выложенная по контуру препятствия шириной 300 ммС квадратными рифамиНа расстоянии 600 мм от препятствия
Внимание, поворот налево (направо)Плита со стороной квадрата, равной 500×500 ммС рифами, расположенными по диагоналиНа месте поворота

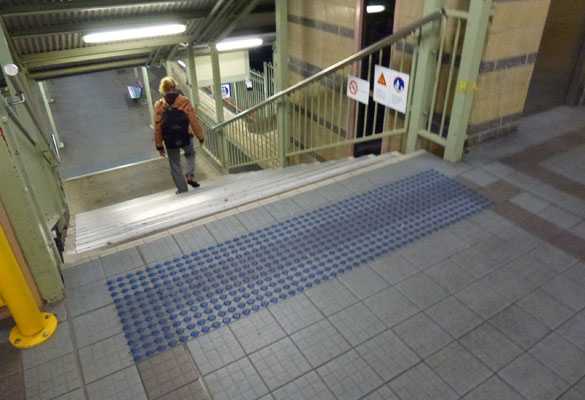

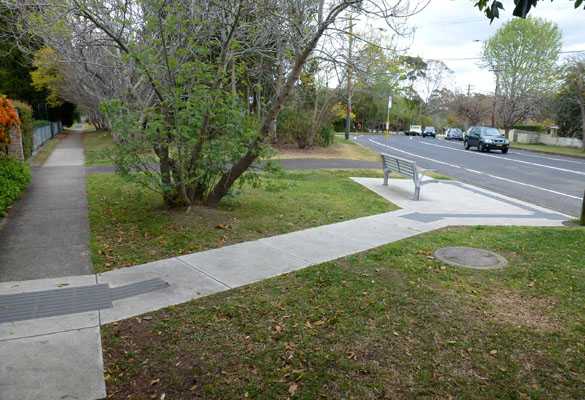

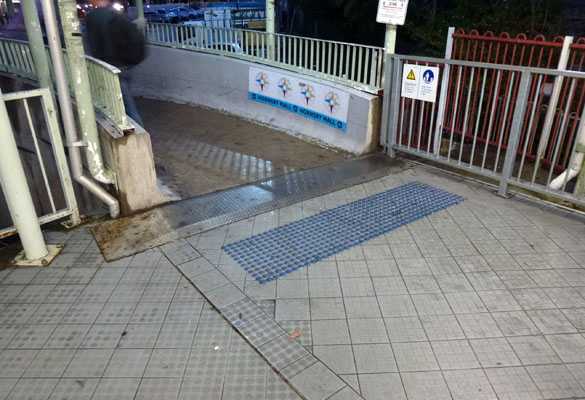

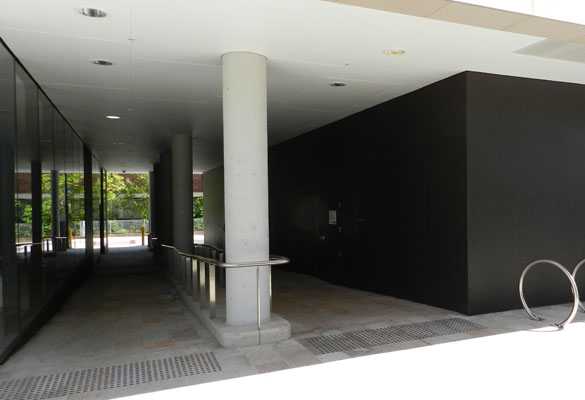

Нагляднее принцип установки виден на примерах, реализованных в Сиднее, столице летних олимпийских игр 2000 года.

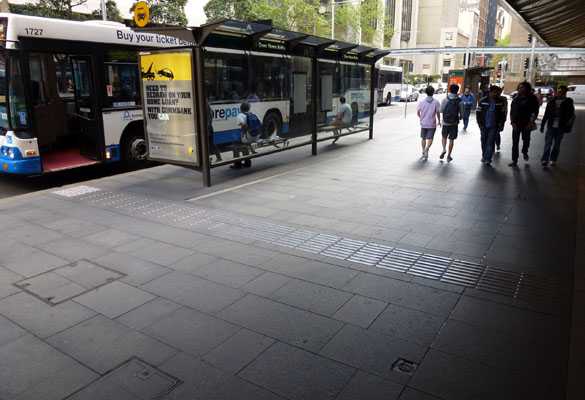

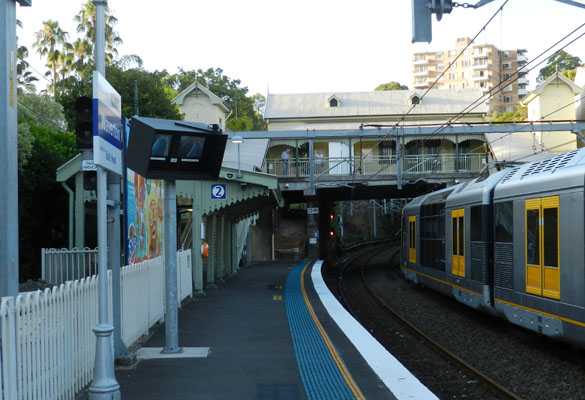

Наибольшее внимание слабовидящим уделяется на остановках общественного транспорта и в метро.

Не стоит думать, что тактильная плитка была установлена только в Сиднее к олимпиаде. На сегодняшний день это уже норма при организации общественных пространств.


Пешеходный бульвар в Канберре. Перед пересечением с проезжей частью установлена предупреждающая тактильная плитка

Берег озера в парке Канберры. Вдоль всей кромки воды установлена предупреждающая тактильная плитка

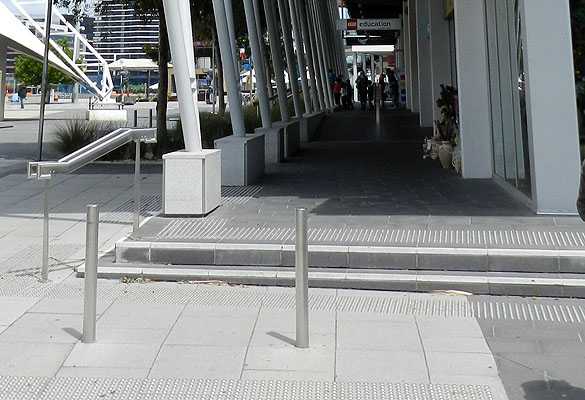

Новый район Мельбурна. Предупреждающей тактильной плиткой обозначаются даже перепады в несколько ступеней

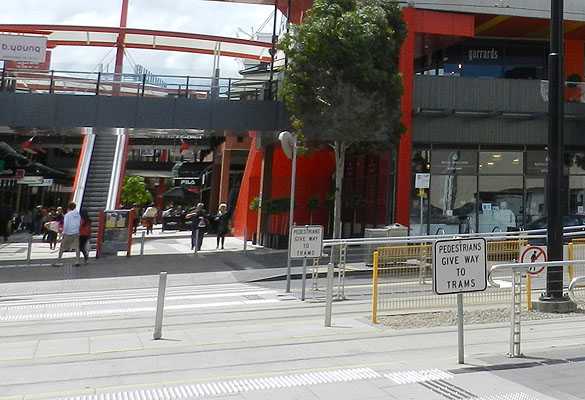

Новый район Мельбурна. Тактильная плитка на остановке трамвая

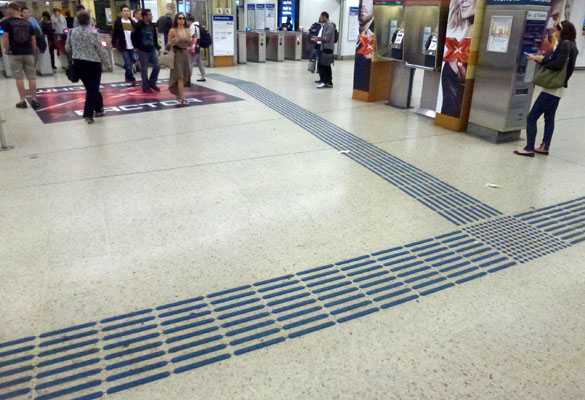

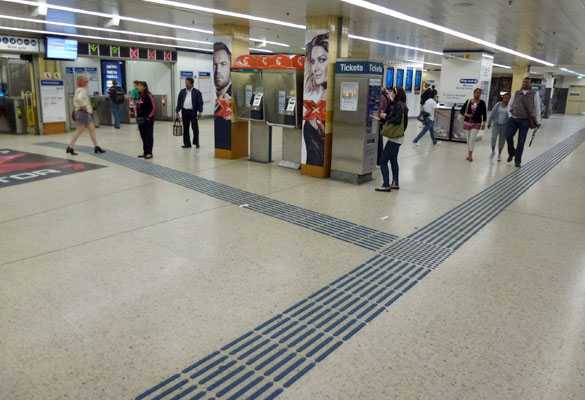

Организация движения слабовидящих в метро Мельбурна

И ещё несколько примеров обустройства метро Дубая

Как видно из примеров, способы реализации тактильных указателей могут быть различны, однако, везде виден комплексный подход к проблеме.

Скачать ГОСТ Р 52875-2007 «Указатели тактильные наземные для инвалидов по зрению. Технические требования».

«Архитектура Сочи»

[tp_search_shortcodes id=1 origin=»» destination=»»]

Правила установки тактильной плитки

5 5 чел.


arch-sochi.ru

Тактильная плитка. Характеристики, назначение, виды, способы монтажа

Оглавление:

  1. Материалы, из которых изготавливают тактильные указатели
  2. Назначение и характеристики тактильных указателей
  3. Какими должны быть направляющие и предупреждающие тактильные указатели
  4. Способы монтажа тактильной плитки

Напольное покрытие, используемое для своевременного информирования людей с ограниченными возможностями
по зрению, классифицируется в соответствии с типом материала, из которого оно изготовлено. В настоящее время производятся следующие виды ТП для мощения на улицах и укладки внутри
помещений:

Полимерные – материал, который обладает высокими эксплуатационными свойствами за счет
прочной и эластичной структуры. Изделия производятся с самоклеящейся основой, что делает их монтаж максимально простым. В качестве полимеров обычно используются поливинилхлориды и полиуретан.
Допускается изготовление из других полимерных материалов

Керамогранитные – обычно применятся на участках пешеходных зон с высокой нагрузкой.
Отличительная особенность данного вида плит – прочность и износостойкость. Выпускается в широком разнообразии цветовых решений и форм, поэтому допускается его монтаж не только в общественных
местах, но и на территориях частных домов

Керамические
– изготавливаются по специальной технологии, благодаря которой конечный продукт обработки керамогранита имеет ярко выраженные рифы, обеспечивающие не только распознавание наощупь, но и звуковое
восприятие окружающей обстановки

Бетонные
– в настоящее время считаются наиболее практичным и надежным материалом, прочность которого позволяет выдерживать многотонные нагрузки. По этой причине они в основном укладываются для обозначения
пешеходных переходов

Стальные – изделия, изготовленные из нержавеющей стали, не являются распространенными
из-за высокой стоимости и низких эксплуатационных свойств. Единственным неоспоримым достоинством является прочность и износостойкость при соблюдении рекомендаций к изготовлению и монтажу.

Стальные
с полиуретановой вставкой
– стальные конусы с полиуретановой вставкой являются альтернативным вариантом для оснащения тротуаров и пешеходных зон. Единственное, в процессе эксплуатации
стальные части необходимо будет подкрашивать и обрабатывать антикоррозийными составами

Гранитные
– в отличие от бетонного покрытия, гран прекрасно подходит для обустройства частных территорий. Материал лишен всех недостатков выше описанных материалов, а потому является наиболее популярным на
современном рынке

Тактильное напольное покрытие производится с учетом климатических особенностей регионов, где они будут
использоваться. В большинстве своем они имеют повышенную износостойкость, устойчивость к воздействию влаги, высоких и низких температур, а также изготавливаются в большом многообразии цветовых и
дизайнерских решений. Исключением являются бетонные изделия, которые производятся в ограниченной цветовой гамме.

Поскольку ТУПП предназначены для монтажа на внешних пешеходных зонах и внутри зданий, требования к
установке полос различны.

Назначение, формы и размеры уличных ТУ следующие:

«Будьте
осторожны, подземный переход»
– покрытие укладывается ровной полосой шириной пятьсот или шестьсот миллиметров. Длина ленты или маркера должны соответствовать размерам препятствия. Имеют
конусообразную форму с рифленым рисунком. Укладываются на пешеходной зоне перед подземным переходом на расстоянии восемьсот миллиметров от первой ступени

«Будьте
осторожны, наземный переход»
– имеют рифленый рисунок (продольные или диагональные рифы). Укладываются лентами шириной пятьсот или шестьсот миллиметров на расстоянии восемьсот
миллиметров от начала проезжей части

«Будьте
осторожны, светофор»
– укладываются квадратом вокруг основы светофора. Имеют рифленую поверхность. Предупреждающий указатель выкладывается по контуру на расстоянии восемьдесят
сантиметров от столба

«Будьте
осторожны, поворот»
– укладываются непосредственно на месте поворота. Имеют квадратную форму и рифленый рисунок. Рифы диагональные. Размер предупреждающего знака пятьдесят на пятьдесят
сантиметров

Назначение и характеристики напольных указателей, которые
монтируются внутри помещений, следующие:

«Направляющие
дорожки»
– укладываются из плит с продольными рифами на расстоянии сто сантиметров от преграды. Размер дорожки должен быть не менее пятидесяти сантиметров в ширину. Длина дорожки должна
соответствовать длине препятствия

«Будьте
осторожны, поворот»
– знак монтируется непосредственно на месте поворота. Ширина дорожки должна быть не менее пятидесяти сантиметров. Используются обычно изделия размером пятьдесят на
пятьдесят сантиметров

«Будьте
осторожны, ступенька»
– лента, которая монтируется параллельно первой ступеньке лестничного марша на расстоянии шестьдесят сантиметров. Поверхность конусообразная, рифленая

«Будьте
осторожны, препятствие»
– ширина знака должны быть не менее тридцати сантиметров. Укладывается на расстоянии шестьдесят сантиметров от препятствия

Требования к монтажу предупреждающих указателей для слепых и слабовидящих, а также для маломобильных
групп населения, рекомендуется соблюдать в соответствии с их назначением. Нарушение норм, требований и рекомендаций к укладке покрытия может стать серьезной угрозой здоровью и жизни граждан с
ограниченными возможностями.

Различие предупреждающих и направляющих на пешеходных зонах заключается в том, что первые помогают
людям с ограниченными возможностями распознать препятствие, а вторые – выбрать правильное направление движения. Именно поэтому требования к монтажу этих двух видов указателей различны. При
монтаже знаков соблюдаются следующие рекомендации:

  • Минимальная эффективная длина не менее пятисот миллиметров;
  • При указании на источник опасности, находящийся на пути передвижения, длина полосы должны
    соответствовать размерам препятствия;
  • При указании на источник опасности с многосторонним доступом знак разносится на всю его ширину с
    направлением со всех сторон, откуда он могут быть достигнут;
  • Минимальное расстояние от источника опасности составляет не менее трехсот миллиметров.



Если указатель для инвалидов по зрению устанавливается для предупреждения источника опасности, отступ
от которого невозможно обеспечить, полосы нужно укладывать таким образом, чтобы предоставить максимально возможную дистанцию для остановки.

В отличие от предупреждающих, направляющие ленты монтируются
в соответствии со следующими рекомендациями:

  • Ширина полосы, указывающей направление движения, двадцать пять сантиметров;
  • Ширина ленты, указывающей на поворот, пятьдесят сантиметров;
  • Ширина свободного пути передвижения по бокам от указателя составляет не менее шестидесяти
    сантиметров.



При соблюдении перечисленных выше рекомендация обеспечивается свободное и безопасное передвижение людей
с ограниченными возможностями в малознакомых или незнакомых местах, а также возможность независимой ориентации в окружающем пространстве.

Существует несколько способов монтажа плит, которые используются в качестве указателей на препятствия,
объекты опасности или для направления движения. Специалисты обычно используют монтаж на готовую поверхность, либо укладывают плиты непосредственно в материал, из которого вымощены пешеходные зоны
таким образом, чтобы над поверхностью возвышался только рельефный рисунок.

Если изделие имеет основу не больше одного сантиметра и абсолютно ровные края без скосов, то его
гораздо проще и практичнее «утопить». Специалисты предупреждают, что плиты, которые выступают над тротуаром или над отделкой пола могут представлять собой опасность для людей с ограниченными
возможностями, а также служить препятствием для свободного передвижения пешеходов с колясками или санками. Кроме того, если ее край будет выступать над поверхностью, то на него будет очень
высокая нагрузка. Постоянные удары по краю приведут к преждевременному износу предупреждающих полос.

Укладывать на готовую поверхность рекомендуется конструкции, основание которых не превышает
полсантиметра. Такой материал называют накладным. Отличительная его особенность заключается в возможности монтажа на неподготовленную основу. Как правило, изделия для такого монтажа имеют скосы
по краям и толщину не более четырех сантиметров. Такие размеры считаются оптимальными для беспрепятственного передвижения инвалидов по зрению и маломобильных групп населения.

www.domplitki.net

Что такое тактильная плитка – где использовать и как выбрать тактильную плитку

Основная задача федеральной программы «Доступная среда» – адаптировать важные объекты и здания для всех людей с ограничениями (больница, почта, учебное заведение, учреждения культуры и спорта, парк, остановка и т.д.). Одно из таких направлений – монтаж наземных тактильных указателей на пути движения людей с ограничениями зрения. Они помогают незрячему и слабовидящему человеку адаптироваться в городской среде.

Кратко о тактильной плитке

Один из самых популярных видов напольных наземных указателей – тактильная плитка. Имея большую площадь тактильного пространства, это отличный вариант для организации пешего пути незрячего на протяженной территории. За счет рисунка рельефной поверхности (конусы и полосы) плитка помогает незрячему «увидеть» свой путь движения и возникающие препятствия. Тактильные указатели информируют человека с ограничениями зрения о расположенных впереди специальных стендах:

  • Тактильных мнемосхемах,
  • Информационных табличках,
  • Терминалах.

Поэтому для создания действительно качественной доступной среды, социально значимые объекты должны быть адаптированы специализированной тактильной плиткой. При этом пространство должно быть адаптировано правильно!

Типы рефления тактильно-контрастных указателей для различных видов технологий

Рифы продольные

Рифы диагональные

Рифы типа усеченных конусов (куполов), расположенные в линейном порядке

Рифы типа усеченных конусов (куполов), расположенные в шахматном порядке

Тактильное покрытие перед лестницей

Тактильное покрытие на путях движения

Правила организации безбарьерного пространства

Если Вы возьмете и просто положите несколько тактильных плит на пол, адаптированное пространство не получится. К монтажу и расположению относительно друг друга тактильных указателей предъявляются определенные требования, учитывая особенности людей с ограничениями зрения.

  • Перед лестничным маршем обязательно размещают тактильную контрастную полосу, обозначающую препятствие на пути незрячего. Такие же полосы монтируют перед бортиком или ступенью в ванную (душевую).
  • Помимо разметки, необходимо выделять контрастом и крайние ступеньки лестничного марша.
  • Тактильная плитка с рельефными полосами устанавливается для обозначения безопасного направления движения.
  • Конусообразные рифы на тактильных указателях предупреждают незрячего о преодолимой (линейный порядок) или непреодолимой (шахматный порядок) преграде на пути. Это может быть приближение к лестнице, фонарный столб, лифт и т.д.
  • В свою очередь, диагональные рифы на тактильной плитке (влево или вправо) обозначают смену движения: поворот, пешеходный переход.

ВЫВОД! Как можно заметить, наличие тактильной плитки в местах общественного пользования значительно облегчает жизнь человеку с ограничениями зрения: добраться до санузла, пройти лестницу, войти в здания, перейти пешеходный переход и т.д.

Монтаж тактильной плитки на улице

Основных особенностях монтажа и последовательности установки полимерной тактильной плитки.

Монтаж тактильной плитки в помещении

Особенности монтажа и последовательности установки тактильной плитки на самоклеющейся основе для временной разметки.

Виды тактильной плитки

Как было упомянуто ранее, тактильная плитка используется как внутри помещений, так и на улице. От условий ее эксплуатации зависит вариант плитки, который оптимально подходит для того или иного случая. В зависимости от материала, из которого она состоит, тактильная плитка имеет несколько видов.

В зависимости от материала, из которого она состоит, тактильная плитка имеет несколько видов.

  1. Полимерная (ПУ и ПВХ).

    В качестве основного материала для производства тактильной плитки выступают полиуретан, поливинилхлорид и т.д. Такая плитка может выпускаться с самоклеящимся основанием и нет. При этом нужно знать, что полиуретан более износостойкий, чем поливинилхлорид. Поэтому плитку из полиуретана можно использовать и на открытом пространстве.

  2. Керамогранитная. Тактильная плитка из керамогранита обладает высокой прочностью и износостойкостью. Поэтому ее можно монтировать в местах с повышенной проходимостью: остановки, вокзалы, входная группа.

  3. Керамическая. Имеет четко выраженные рифы, добавляющие к тактильным ощущениям еще и акустическое восприятие происходящего. Это, в свою очередь, дает дополнительный комфорт для определения пути следования.

  4. Бетонная.

    Из бетона выпускается самая прочная тактильная плитка, способная выдерживать нагрузку многотонных машин. Поэтому такой вид тактильной плитки подходит для применения на пешеходных переходах. Внутри помещений такая тяжелая и трудная для монтажа плитка ни к чему.

  5. Металлическая. Отличная, но дорогая альтернатива бетонной плитке. При этом она не такая тяжелая, но также обладает повышенной прочностью стойкостью к перепадам температур. Чаще всего ее используют в банках и других офисных зданиях для сохранения эстетичного внешнего вида.

Ознакомиться с особенностями каждого из существующих видов тактильной плитки подробнее, узнать о ее достоинствах и недостатках вы можете через нисходящее меню «Тактильная плитка».

Рейтинг применения тактильной плитки на улице (диаграмма)

Надеемся, что наш сайт помог сделать Вам правильный выбор!

Первое место среди используемых на улице типов тактильной плитки с большим отрывом занимаетя бетоненая плитка. Она обладает самими высокоми прочностными характеристиками, а также самой низкой ценой. Эти два фактора являются привлекательными для покупателя. При этом бетонная плитка имеет один существенный недостаток – она устанавливается только путем демонтажа поверхности. На втором месте используемой на улице тактильной плитки располагается ТПУ плитка. Она является универсальной как для помещений, так и для улицы. Как мы уже говорили ранее, ее единственный недостаток – высокая стоимость. При этом на улицу потребуется значительно больше полиуретановых плит. Удивительно, но третье место звнимается ПВХ плитка. Ее активно используют в южных районах, где нет сильных морозов и осадки немногочисленны. Далее идет металлическая плитка. Большие коммерческие компании используют плитку из нержавеющей стали на входных группах, чтобы не портить фасад здания. На пятой строчке располагается не очень популярный вид тактильных указателей, пришедший к нам из Европы – холодный пластик. Особую популярность данный материал приобрел в качестве разметки дорожных путей. Однако при использовании его в качестве тактильных указателей, со временем холодный пластик отваливается и теряет форму.

Основная доля тактильной плитки в помещениях приходится на ПВХ плитку. Она простая в монтаже, обладает хорошей износостойкостью, а также дешевле многих аналогов. Второе место заслуженно занимает ПУ плитка. Причем по прочностным характеристикам она более стойкая нежели ПВХ. Именно благодаря ее эксплуатационным качествам, в том числе стойкости к перепадам температур, ее можно укладывать и на улицу. ПВХ плитке она проигрывает только в цене, поэтому и второе место. На третьем почетном месте расположилась металлическая плитка. Обладая высокими прочностными характеристиками, а главное – эстетичным внешним видом, она получила широкое применения в коммерческих компаниях. Далее с небольшим отрывом идет керамика. Ее часто используют в социально-общественных местах с большой проходимостью: аэропорты и вокзалы. Являясь недорогочстоящей, данная плитка не обладает ярким контрастом. Более того, цвет плитки со временем тускнеет. Оставшиеся типы тактильной плитки используются не так часто из-за своих более низких эксплутационных свойств.

В результате развития федеральной программы «Доступная среда» число адаптированных объектов для инвалидов с каждым годом увеличивается. Причем динамика роста безбарьерного пространства прогнозируется вплоть до 2020 года.

На данной странице представлен рейтинг (оценка от 1 до 3) существующих на данный момент в стране видов тактильных плиток по критериям их износостойкости, простоте монтажа (на клей или при помощи просверливания отверстий), перепадам температур, контрастности и, конечно, цене изделия. Данный рейтинг поможет определиться с выбором наиболее подходящего вида тактильной плитки.

Тактильная плитка ПВХ Помещение
Тактильная плитка ПУ Помещение/Улица
Тактильная плитка Сталь Помещение/Улица
Тактильная плитка Бетон Улица
Тактильная плитка Керамогранит

xn—-7sbaba3anergfqi8bwck5o8b.xn--p1ai
