Сортамент швеллеров — таблица размеров, виды, типы стального швеллера

Стальной швеллер – вид фасонной металлопродукции с поперечным сечением П-образной формы. Производится двумя способами – горячей прокаткой либо гибкой горяче- или холоднодеформированных листов или полос на специальных профилегибочных станах. Для изготовления горячекатаной продукции рядового применения используются углеродистые стали, соответствующие ГОСТу 380. Наиболее распространенный вариант – Ст3 различных степеней раскисления. При производстве профиля, планируемого для использования под высокими нагрузками и/или при низких температурах, используют низколегированные стали. Швеллеры из легированных сталей обычно изготавливают способом гибки.

Виды и основные характеристики стальных горячекатаных швеллеров

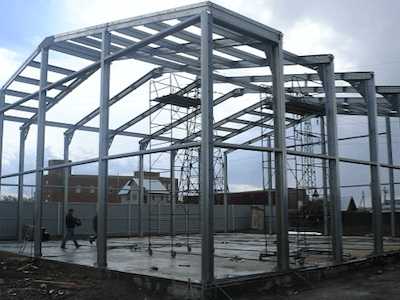

Основные области применения: каркасное строительство, изготовление колонн, стендов, нестандартного производственного оборудования, мосто-, машино-, вагоностроение. Основным недостатком фасонного проката из «черных» углеродистых сталей является низкая стойкость к коррозии, особенно в условиях высокой влажности. Антикоррозионные характеристики стальной продукции повышают цинкованием, алюмоцинкованием, обработкой лакокрасочными составами.

Сортамент горячекатаного стального швеллера регламентируется ГОСТом 8240. Он включает изделия с внутренними гранями полок, имеющими уклон (У, С), или параллельными (П). Профильный прокат с параллельными гранями внутренних полок разделяется на серии: П, Э (экономичную), Л (легкую).

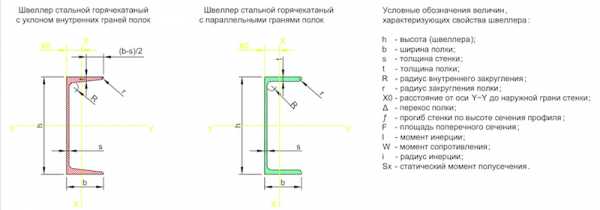

Профиль с уклоном внутренних граней полок

Швеллер, изготовленный с уклоном внутренних граней полок, обладает более высокой прочностью, по сравнению с аналогами серии П. Поэтому применяется в строительстве для создания конструкций, воспринимающих серьезные нагрузки.

Уклон граней металлоизделий серии У составляет 4-10%. При соглашении с потребителем уклон должен быть не более 8%.

Прокат специальной серии С используется для решения сложных инженерных задач, в автомобиле- и вагоностроении.

Прокат с параллельными внутренними гранями полок

Изделия серий П, Э и Л изготавливаются с внутренними гранями полок, расположенными перпендикулярно к поверхности стенки. Такая конструктивная особенность обеспечивает хорошее сопряжение по внутренней поверхности с прямоугольными элементами.

Профили серии Э имеют меньшую толщину стенки, по сравнению с группой П, серии Л – меньшую ширину и толщину полок, толщину стенки. Поэтому изделия Л и Э применяются для создания декоративных и декоративно-функциональных конструкций, не предназначенных для восприятия значительных нагрузок.

Маркировка и размеры горячекатаных швеллеров

В маркировке швеллера, производимого в соответствии с ГОСТом 8240, указывается высота стенки, взятая в сантиметрах. После цифр указывают букву, обозначающую серию. Остальные размеры стальных швеллеров различных типов представлены в таблицах ГОСТа.

Высота стенки, определенная нормативом, для серий:

  • П, Э и У – 50-400 мм;
  • Л – 120-300 мм;
  • С – 80-300 мм.

Длина изделий, поступающих в продажу, – 4-12 м. По заказу потребителя длина хлыстов может быть больше.

Визуальным отличием горячекатаных изделий от гнутых является прямой внешний угол. У гнутых он скругленный.

Таблица сортамента стального горячекатаного швеллера серий П и У по ГОСТу 8240

Тип швеллера серии У Высота стенки, см Ширина полки, см Толщина стенки, мм Толщина полки, мм Тип швеллера серии П Высота стенки, см Ширина полки, см Толщина стенки, мм Толщина полки, мм
5 3,2 4,4 7 5 3,2 4,4 7
6,5У 6.5 3,6 4,4 7,2 6,5П 6,5 3,6
4,4
7,2
8 4 4,5 7,4 8 4 4,5 7,4
10У 10 4,6 4,5 7,6 10П 10 4,6 4,5 7,6
12У 12 5,2 4,8 7,8 12П 12 5,2 4,8 7,8
14У
14
5,8 4,9 8,1 14П 14 5,8 4,9 8,1
16У 16 6,4 5,0 8,4 16П 16 6,4 5,0 8,4
18У 18 7,0 5,1 8,7 18П 18 7,0 5,1 8,7
20У 20 7,6 5,2
9
20П 20 7,6 5,2 9
22У 22 8,2 5,4 9,5 22П 22 8,2 5,4 9,5
24У 24 9,0 5,6 10 24П 24 9,0 5,6 10
27У 27 9,5 6,0 10,5 27П 27
9,5
6,0 10,5
30У 30 10,0 6,5 11 30П 30 10,0 6,5 11
33У 33 10,5 7,0 11,6 33П 33 10,5 7,0 11,7
36У 36 11,0 7,5 12 36П 36 11,0 7,5 12,6
40У 40 11,5 8,0 13,5 40П 40 11,5 8,0 13,5

treydmetall.ru

Площадь сечения швеллера: сортамент, таблица



Стальной швеллер – вид фасонного стального проката П-образного поперечного сечения. Для изготовления этой металлопродукции используют углеродистые, низколегированные, коррозионностойкие стали. Повысить коррозионную стойкость изделий из «черных» сталей позволяет цинкование или окрашивание. По способу производства швеллер разделяется на горячекатаный и гнутый. В зависимости от этого, различается и внешний вид изделий. Наружные углы горячекатаного профиля имеют четкие очертания, у гнутого они закруглены.

Сортамент горячекатаного швеллера

В соответствии с ГОСТом 8240-89, выпускают профиль с уклоном внутренних граней полок «У» и с параллельными гранями – «П». Выпускаются одинаковым сортаментом. Расчет площади сечения швеллера, представленной в таблице ГОСТа, является усредненным и производится по средней плотности стали, равной 7,85 кг/м3.

Таблица площади поперечного сечения горячекатаных изделий

Номер швеллера Площадь поперечного сечения, см2 Номер швеллера Площадь поперечного сечения, см2
5 6,16 18а 22,2
6,5 7,51 20 23,4
8 8,98 22 26,7
10 10,9 24 30,6
12 13,3 27 35,2
14
15,6
30 40,5
16 18,1 33 46,5
16а 19,5 36 53,4
18 20,7 40 61,5



Сортамент гнутого швеллера

Гнутый швеллер отличается точностью геометрических размеров и равномерной толщиной стенок. Это объясняется тем, что профилегибочное оборудование служит не только для придания требуемого профиля, но и исправления некоторых дефектов заготовки. Сортамент равнополочных изделий определяется ГОСТом 8278-83. В зависимости от материала, используемого для изготовления этой металлопродукции, колеблется стандартная высота стенки:

  • углеродистая кипящая и полуспокойная сталь – 25-410 мм;
  • спокойная углеродистая и низколегированная – 25-310 мм.Стальной швеллер – вид фасонного стального проката П-образного поперечного сечения. Для изготовления этой металлопродукции используют углеродистые, низколегированные, коррозионностойкие стали. Повысить коррозионную стойкость изделий из «черных» сталей позволяет цинкование или окрашивание. По способу производства швеллер разделяется на горячекатаный и гнутый. В зависимости от этого, различается и внешний вид изделий. Наружные углы горячекатаного профиля имеют четкие очертания, у гнутого они закруглены.

Сортамент горячекатаного швеллера

В соответствии с ГОСТом 8240-89, выпускают профиль с уклоном внутренних граней полок «У» и с параллельными гранями – «П». Выпускаются одинаковым сортаментом. Расчет площади сечения швеллера, представленной в таблице ГОСТа, является усредненным и производится по средней плотности стали, равной 7,85 кг/м3.

Таблица площади поперечного сечения горячекатаных изделий

Номер швеллера Площадь поперечного сечения, см2 Номер швеллера Площадь поперечного сечения, см2
5 6,16 18а 22,2
6,5 7,51 20 23,4
8 8,98 22 26,7
10 10,9 24 30,6
12 13,3 27 35,2
14 15,6 30 40,5
16 18,1 33 46,5
16а 19,5 36 53,4
18 20,7 40 61,5



Сортамент гнутого швеллера

Гнутый швеллер отличается точностью геометрических размеров и равномерной толщиной стенок. Это объясняется тем, что профилегибочное оборудование служит не только для придания требуемого профиля, но и исправления некоторых дефектов заготовки. Сортамент равнополочных изделий определяется ГОСТом 8278-83. В зависимости от материала, используемого для изготовления этой металлопродукции, колеблется стандартная высота стенки:

  • углеродистая кипящая и полуспокойная сталь – 25-410 мм;
  • спокойная углеродистая и низколегированная – 25-310 мм.

metallz.ru

Вес швеллера горячекатаного. Сортамент швеллера ГОСТ 8240-89

Размеры и вес швеллера горячекатаного по ГОСТ 8240-89

Швеллер ГОСТ — металлические балки (горячекатанные профили), в сечении напоминающие букву «П».

Полки швеллера находятся по одну сторону от стенки (в отличие от зетовых профилей, в которых полки лежат по разные стороны от стенки). Они могут быть разной длины, размера, вида, наклона. Поэтому прежде чем купить швеллер, нужно точно знать все параметры, которые необходимы.

Швеллер горячекатанный ГОСТ 8240-89 широко применяется при изготовлении зданий из металлоконструкций.

Сортамент швеллеров стальных —  сортамент фасонного проката, разрез которого представляет собой сплошной металлический профиль П-образного сечения. Профиль номер П5-П24 изготавливается с размерами по ГОСТ 8240-89 (см. таблицу соответствия размера и веса швеллера) из стали различных марок. Горячекатаный прокат используется для придания жесткости и устойчивости конструкции, в которой применяется его типоразмеры. Швеллеры  хорошо работают  на изгиб и воспринимают продольные нагрузки, за счет чего увеличивается прочность, и уменьшается масса конструкции в общем весе. Швеллеры различных размеров применяются для изготовления каркасов металлических конструкций, балок, колонн, лестниц.

Какой вес у швеллера?

Изучите представленную ниже таблицу соответствия «Швеллер. Размер-масса». В данной таблице представлено соответствие размеров швеллера, веса согласно серии П  ДСТУ 3436-96 (ГОСТ 8240-97).

Значения веса 1м швеллера и количества в тонне в таблице приведены справочно, т.к. расчеты произведены при номинальных размерах ширины, длины и толщины полок. На практике же идеальных размеров не бывает. В соответствии с ГОСТ допускаются отклонения по каждой величине, которые в сумме могут дать до 5% увеличения фактического веса швеллера. Прокат с весом меньше расчетного встречается редко.

Размер и тип швеллера можно узнать по его маркировке, цифра в обозначении – это расстояние между внешними краями граней изделия (размер h), измеряется в сантиметрах, буква П указывает на то, что полки без уклона и параллельны друг другу, если грани расположены под углом, то в обозначении буква У. Также бывают швеллеры, в маркировке которых может встречаться еще одна буква, которая показывает, что данное изделие позиционируется как легкая (тип Л), экономичная (тип Э) или специальная (С) модель.

Таблица массы швеллера П — Сколько весит 1м погонный

Номер швеллера

серии П

Размеры швеллера в миллиметрах

Вес метра швеллера в кг

Количество метров в тонне

h

b

s

П5

50

32

4,4

4,84

206,61

П6,5

65

36

4,4

5,90

169,49

П8

80

40

4,5

7,05

141,84

П10

100

46

4,5

8,59

116,41

П12

120

52

4,8

10,40

96,15

П14

140

58

4,9

12,30

81,30

П16

160

64

5,0

14,20

70,42

П18

180

70

5,1

16,30

61,35

П20

200

76

5,2

18,40

54,35

П22

220

82

5,4

21,00

47,62

П24

240

90

5,6

24,00

41,67

Таблица размеры и масса швеллеров У по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера
серии У
Размеры, мм Масса 1 м, кг Количество
метров в тонне, м
h b S t R r
не более
50 32 4,4 7 6 2,5 4,842 206,5
6,5У 65 36 4,4 7,2 6 2,5 5,899 169,5
80 40 4,5 7,4 6,5 2,5 7,049 141,9
10У 100 46 4,5 7,6 7 3 8,594 116,4
12У 120 52 4,8 7,8 7,5 3 10,43 95,87
14У 140 58 4,9 8,1 8 3 12,29 81,38
16У 160 64 5 8,4 8,5 3,5 14,23 70,30
15аУ 160 68 5 9 8,5 3,5 15,35 65,16
18У 180 70 5,1 8,7 9 3,5 16,26 61,50
18аУ 180 74 5,1 9,3 9 3,5 17,45 57,29
20У 200 76 5,2 9 9,5 4 18,37 54,43
22У 220 82 5,4 9,5 10 4 20,98 47,66
24У 240 90 5,6 10 10,5 4 24,06 41,56
27У 270 95 6 10,5 11 4,5 27,66 36,15
30У 300 100 6,5 11 12 5 31,78 31,47
33У 330 105 7 11,7 13 5 36,53 27,37
36У 360 110 7,5 12,6 14 6 41,91 23,86
40У 400 115 8 13,5 15 6 48,32 20,70

Таблицы сортамента позволяют узнать сколько кг в метре швеллера. Предельные отклонения по массе не должны превышать + 4,5% для партии и + 6% для отдельной пачки.
Отклонение от массы швеллера — это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц.

Расчет веса швеллера можно автоматизировать, используя «Калькулятор металла» в разделе «Сортамент металлопроката». Калькулятор швеллера позволяет рассчитать вес или длину проката в зависимости от выбранных параметров. Расчет массы швеллера выполняется по размерам высоты и ширины полок, а также общей длине заготовок. И наоборот, металлокалькулятор швеллера считает длину (погонные метры) по массе, значение которой получено взвешиванием металла на весах.

Выбирая швеллер, размеры и характеристики которого отвечают ГОСТ 8240-97 (устаревший ГОСТ 8240-89), вы получаете ряд преимуществ. При использовании в конструкциях из металла этого профиля, повышаются значения изгиба и осевых нагрузок во время эксплуатации. При этом значительно уменьшаются затраты на усиление металлоконструкций, благодаря снижению веса металла на единицу ее площади. Все прочностные характеристики конструкций сохраняются или даже повышаются. Такие швеллеры придают конструкции устойчивость и необходимую жесткость.

Швеллер используется в строительстве и в различных областях промышленности, он всегда должен быть хорошего качества, если быть точнее прочным и стойким к коррозии. Данное изделие из металла нашло свое применение в изготовлении межэтажных перекрытий, в усилении мостов, а также в металлоконструкциях которые функционируют в динамическом режиме, при различных циклических нагрузках.

Одними из основных характеристик данного вида фасонного проката будут длина изделия.

Швеллеры изготовляют длиной от 2 до 12 м:

— мерной длины;

— мерной длины с немерной в количестве не более 5% массы партии;

— кратной мерной длины;

— кратной мерной длины с немерной в количестве не более 5% массы партии;

— немерной длины;

— ограниченной длины в пределах немерной.

Швеллер горячекатаный упаковывают в пакеты (пачки) по 4,5 — 8 тонн. Каждая пачка перетягивается стальной лентой минимум в двух местах. С двух противоположных сторон пакета крепятся бирки, на которых производитель указывает необходимую информацию – ГОСТ, марку стали, номер партии и номер плавки, вес пакета (иногда количество штук).

Транспортируют пакеты, устанавливая пачки одну на другую и прокладывая между ними деревянные бруски, предотвращающие повреждения поверхности швеллера при скольжении во время перевозки и обеспечивающие просвет между пачками для завода стальных канатов при погрузочно – разгрузочных работах.
