виды и классификация свайных опор

22.07.2021

Наряду с металлическими, железобетонными и деревянными, забивными, буронабивными и другими традиционными видами свай при устройстве фундаментов малоэтажных жилых, общественных и производственных зданий, специальных сооружений, включая мачтовые, все чаще стали использоваться фундаментные винтовые сваи цена которых определенно ниже всех остальных материалов для фундамента.

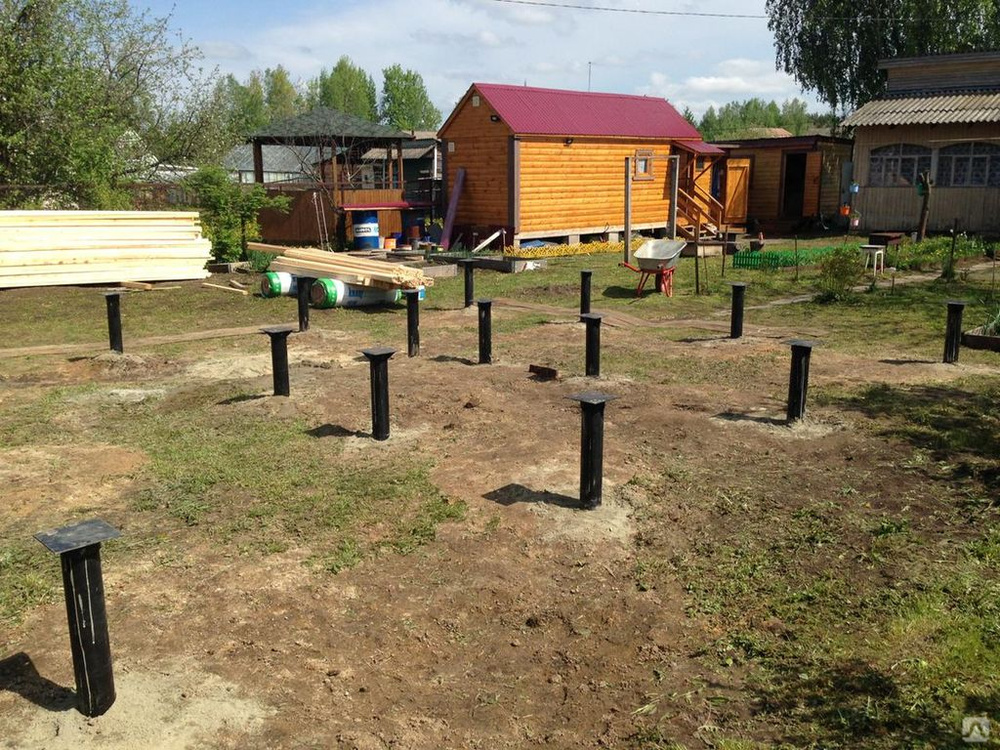

Из чего сделаны винтовые сваи

Несмотря на внешнюю похожесть всех винтовых свай, они имеют различные модификации, используемые для различных видов сооружений в конкретных геологических и гидрогеологических грунтовых условиях. В общем случае винтовая свая состоит из следующих основных элементов:

• ствола — круглой стальной трубы диаметром от 57 до 325 мм с коническим наконечником;
• одно-, или двухвитковой лопасти из листовой стали толщиной 3- 10 мм;

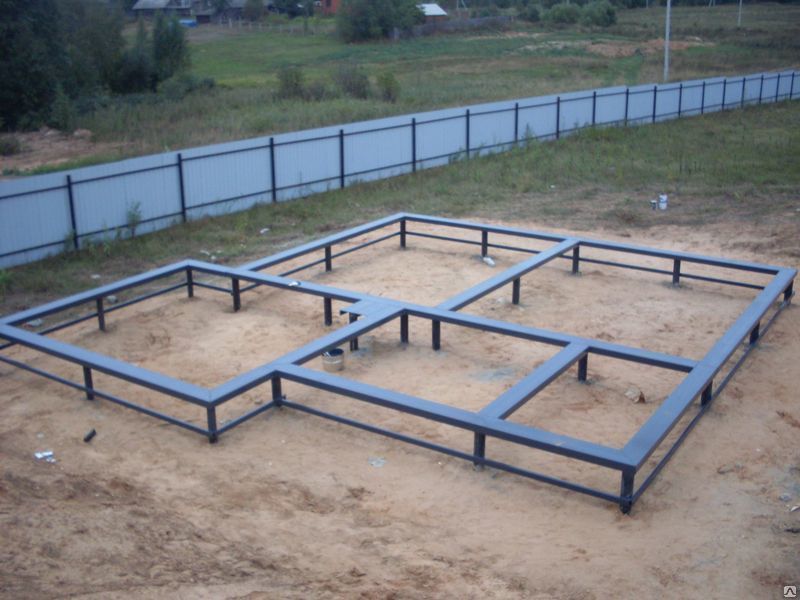

• приварного оголовка, служащего для крепления конструкций ростверка.

Ствол и оголовок покрываются усиленной антикоррозийной защитой, способствующей продлению срока службы свайного основания.

По каким параметрам выбирают винтовые сваи

Несущая способность винтовой сваи в конкретных условиях зависит от диаметров ствола и лопасти, соотношение между которыми находится в пределах 1:2,5 – 2,8. При возведении зданий и сооружений на нормальных грунтах рекомендуются винтовые сваи:

• с диаметром ствола 57- 76 мм и толщиной стенки от 3 мм – для устройства фундаментов под сетчатые ограждения или заборы из стального профнастила. Несущая способность таких свай составляет от 1 до 3 тн;
• с диаметром ствола 89 мм со стенкой от 3,5 мм и лопастью толщиной не менее 4 мм (несущей способностью 3 – 5 тн) – для устройства фундаментов под кирпичные и бетонные заборы, столбы, террасы, веранды;
• со стволом, изготовленным из трубы 108×4 мм и лопастью толщиной 4 мм, обладающие несущей способностью от 5 до 7 тн, пригодных для устройства фундаментов под каркасные малоэтажные дома, а также дома из СИП-панелей, дома и бани из бруса, рубленые дома. 90% устанавливаемых свай т.н. «стандарт»- это СВСН 108/2500;
• со стволом из трубы 133×4 мм, толщиной лопасти не менее 5 мм, имеющие несущую способность от 6 до 8 тн, используются при устройстве ленточных и столбчатых фундаментов под индивидуальные жилые дома и хозяйственные постройки из кирпича, крупноразмерных строительных блоков, с брусовыми и бревенчатыми срубами;
• сваи со стволом из труб диаметром от 159 до 325 мм обладают несущей способностью от 8 до 11 тн и применяются при устройстве фундаментов промышленных и складских зданий из легких металлических конструкций, а также для опор ЛЭП.

Однако подбор винтовых свай для конкретных грунтовых условий должен производиться специалистами на основании анализа информации о прочностных характеристиках грунтов и величине нагрузок от взводимого здания или сооружения. Винтовые сваи купить в Москве удобно и просто в компании СвайБур.

Сварная или литая винтовая свая?

В зависимости от конструктивных особенностей, вызванных учетом различных механических показателей грунтов, винтовые сваи могут быть:

• со сварными наконечниками. 99% устанавливаемых свай — это сваи со сварным наконечником. Практически ничем не уступают винтовым сваям со сварным наконечником;
• с литыми наконечниками. Наконечники, отлитые вместе с лопастями, привариваются к стволу. Применяются в каменистых грунтах, грунтах с большим количеством значительных корней. Более толстые литые лопасти не деформируются при встрече с препятствием.

Сваи с литыми наконечниками дороже сварных примерно на 25-40%.

Кому поручить устройство фундаментов на винтовых сваях?

В Московской области строится немало коттеджных городков и дачных поселков и во многих случаях использование винтовых свай оказывается оптимальным решением устройства основания для грунтовых условий участка застройки. Одним из лидеров этого сегмента рынка столичного региона является ООО «СвайБур», обладающее немалым опытом такого рода работ на различных площадках. Мы погружали винтовые сваи в прочные и водонасыщенные грунты, выполняли фундаменты под каркасные дачные домики и двухэтажные кирпичные коттеджи.

Наличие своего проектного бюро позволяет нашей компании выбирать эффективные решения для устройства фундамента здания определенного назначения в конкретных грунтовых условиях, а собственное производство винтовых свай дает нам возможность выполнять работы по весьма демократичным ценам. Итогом работы ООО «СвайБур», началом которой становится изучение материалов геологических изысканий, а завершением – сдача заказчику готового фундамента, становится оптимальная стоимость нулевого цикла здания при его максимальной надежности и долговечности.

Поделиться статьей:

Категории

Последние статьи

10 Фев в 15:26

10 Фев в 14:54

10 Фев в 14:34

инновации для индустрии сборного железобетона – MAX-truder GmbH

Устойчивость.

Экологичность. Экономичность. Рентабельность.

Во всем мире меняются строительные системы, а вместе с ними и требования к продукции производителей сборного железобетона. Причин тому много — начиная с изменения климата и меняющихся требований к строениям, до необходимости эффективного использования сокращающихся ресурсов, заканчивая новыми строительными материалами и все более индивидуальными требованиями конечных потребителей.

Помимо консультаций, опыта и ноу-хау в области устойчивого, экономически эффективного, высококачественного и быстрого строительства, мы предлагаем правильные решения в области машин и установок.

сборные железобетонные элементы

элементы сборного железобетона, которые вы можете производить на нашем оборудовании

Системы перекрытия

фундаментные сваи

Составные элементы

Стеновые системы

Откройте для себя свои возможности

с нашим миром продуктов

maxplants

maxmachines

maxform

maxservices

почему именно MAX-truder?

производительность на пульсе времени

Разработано, спроектировано и произведено в Германии

Модульные решения, адаптированные под ваши требования

67 лет опыта инновационно из традиции

Современный работодатель с перспективами

Торговые выставки, даты и рассылки

Мы с нетерпением ждем возможности связаться с вами!

Встретьтесь с нами на следующем мероприятии!

Начало

Eiffel 101: Основные принципы свайных фундаментов

Свайные фундаменты можно разделить на две основные категории: фундаменты мелкого заложения и фундаменты глубокого заложения.

Неглубокие фундаменты

Когда глубина фундамента меньше ширины здания, а также менее 10 футов, он считается мелкозаглубленным. Неглубокие фундаменты используются для поддержки конструкций, когда поверхностные грунты недостаточно прочны.

Фундаменты глубокого заложения

Если глубина фундамента больше ширины здания, фундамент считается глубоким. Глубокие фундаменты позволяют передавать нагрузку конструкции с поверхности на более прочную почву или камень в глубоком грунте внизу.

Вот несколько дополнительных условий, которые потребуют глубокого фундамента:

• Когда грунт у поверхности имеет относительно слабую несущую способность
• Когда почва вблизи поверхности содержит расширяющиеся глины
• Когда почва у поверхности уязвима для удаления в результате эрозии или размыва

Принципы фундамента из глубоких свай

Сваи представляют собой длинные цилиндры, часто изготавливаемые из стали или бетона, используемые для создания фундаментов. Свайный фундамент представляет собой ряд столбов (свай), заглубленных в землю для передачи нагрузок на более глубокий уровень недр.

Свайные фундаменты лучше всего использовать в двух случаях. Во-первых, если на поверхности строительной площадки имеется слабый слой грунта, то грунт не сможет выдержать вес новой конструкции, поэтому необходимо использовать сваи. Во-вторых, если поверхностный грунт не может поддерживать здание независимо от прочности грунта, необходимо использовать сваи. В обоих случаях фундаментные сваи будут переносить вес конструкции с поверхности почвы на более прочную почву или камень под ней.

Для установки свайного фундамента сваи сначала забивают на уровне земли, а затем забивают или вбивают в землю с помощью копра. Сваи забивают в землю до отказа, после чего свая уже не может быть забита в грунт дальше. Этот метод установки свай является идеальным, поскольку он не нарушает поддерживающий грунт вокруг сваи и обеспечивает максимальную несущую способность каждой сваи.

Классификация глубоких свайных фундаментов

Сваи можно разделить на несущие сваи, висячие сваи, висячие сваи, набивные сваи, направляющие сваи и шпунтовые сваи. В зависимости от состава материалов сваи также можно разделить на деревянные сваи, бетонные сваи, песчаные сваи или стальные сваи.

Несущие сваи

Несущие сваи вбиваются в землю и опираются на глубокий грунт или камень под поверхностью. Подобно колоннам в доме, несущие сваи служат опорами для поддержки конструкции.

Висячие сваи

Висячие сваи можно использовать, когда нет достаточно прочного глубинного слоя для опоры несущей сваи. Фрикционные сваи длинные с шероховатой поверхностью для увеличения площади поверхности и сопротивления сваи. Висячие сваи используют трение грунта больше как клин, чтобы выдерживать вес конструкции выше.

Сваи

Сваи забиваются под наклоном, чтобы противостоять наклонным нагрузкам.

Направляющие сваи

Направляющие сваи создают перемычки для обеспечения стабильного фундамента для подводного строительства.

Шпунтовые сваи

Шпунтовые сваи используются для изготовления стен из шпунта и в качестве подпорной конструкции.

Общие размеры свайных балок глубокого фундамента

Сваи бывают самых разных размеров и стилей. Некоторые из наиболее распространенных размеров включают в себя:

• W8: W8x18, W8x21, W8x24, W8x28, W8x31, W8x35, W8x40, W8x48, W8x58, W8x67

• W10: Ш10х22, Ш10х26, Ш10х30, Ш10х33, Ш10х39, Ш10х45, Ш10х49, Ш10х54, Ш10х60, Ш10х68, Ш10х77, Ш10х88, Ш10х100, Ш10х112

• W12: W12x26, W12x30, W12x35, W12x40, W12x45, W12x50, W12x53, W12x58 ,W12x65, W12x72, W12x79, W12x87, W12x96, W12x106, W26x120, W12x136, W12x152, W12x170, W12x190, W12x210, W12x230, W12x252

• W14: W14x22, W14x26, W14x30, W14x34, W14x38, W14x43, W14x48, W14x53, W14x61, W14x68, W14x74, W14x82, W14x90, W14x99, W14x109, W14x120, W14x132, W14x145, W14x159, W14x176, W14x193, W14x211, W14x233 , Ш14×257, Ш14×283

• Ш16: Ш16х26, Ш16х31, Ш16х36, Ш16х40, Ш16х45, Ш16х50, Ш16х57, Ш16х67, Ш16х77, Ш16х89, Ш16х100

• Ш18: Ш18х35, Ш18х40, Ш18х46, Ш18х50, Ш18х55, Ш18х60, Ш18х65, Ш18х71, Ш18х76, Ш18х86, Ш18х97, Ш18×106, Ш18×119, Ш18×130, Ш18×143, Ш18×158, Ш18×175, Ш18×192, Ш18×211, Ш18×234

• W21: W21x44, W21x50, W21x57, W21x58, W21x55, W21x62, W21x68, W21x73, W21x83, W21x93, W21x101, W21x111, W21x122, W21x132, W21x147, W21x166, W21x182, W21x201, W21x223, W21x248, W21x275

• W24: W24x55, W24x62, W24x68, W24x76, W24x84, W24x94, W24x103, W24x204, W24x117, W24x131, W24x146, W24x162, W24x176, W24x192, W24x207, W24x229

• W27: Ш27×84, Ш27×94, Ш27×102, Ш27×114, Ш27×129, Ш27×146, Ш27×161, Ш27×178, Ш27×194

• W30: Ш30х90, Ш30х99, Ш30х108, Ш30х116, Ш30х124, Ш30х132, Ш30х148

• W33: Ш33×118, Ш33×130, Ш33×141, Ш33×152, Ш33×169

• W36: Ш36×135, Ш36×150, Ш36×160, Ш36×170, Ш36×182, Ш36×194, Ш36×210, Ш36×232, Ш36×256

• HP8: HP8x36

• HP10: HP10x42, HP10x57

• HP12: HP12x53, HP12x63, HP12x74, HP12x84, HP12x89, HP12x102, HP12x117

• HP14: HP14x73, HP14x89, HP14x102, HP14x117

• HP16: HP16x88, HP16x101, HP16x121, HP16x141, HP16x162, HP16x183

Покупайте и продавайте с Eiffel Trading

Eiffel Trading — универсальный магазин, который поможет вам в забивке свай! Наши предложения конструкционной стали включают новые широкополочные балки , бывшие в употреблении балки с полками , бывшие в употреблении стальные шпунтовые сваи , бывшие в употреблении трубчатые сваи и многое другое. Кроме того, наш ассортимент строительного оборудования варьируется от буровых установок до тележек для вскрышных работ с выступом и всего, что между ними.

Все наши объявления постоянно обновляются, но если вы не видите то, что ищете, бесплатно создайте объявление о розыске .

Готовы продать подержанное тяжелое оборудование или строительные материалы? Разместите свои продукты сегодня бесплатно на онлайн-рынке Eiffel Trading.

Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, позвоните нам по телефону 1-800-541-7998 или напишите по электронной почте [email protected] .

7 типов, пригодность, преимущества и факторы, влияющие на свайный фундамент

Содержание



В этой статье мы обсудим 7 типов свайного фундамента с указанием их пригодности, преимуществ и способов использования.



Что такое фонд?

Фундамент — это основание, передающее нагрузку от надстройки на грунт под ним. Он отвечает за устойчивость всей конструкции.

Существует 2 типа фундамента: мелкозаглубленный и глубокий.

Неглубокий фундамент целесообразно строить, когда поверхностный грунт имеет приемлемую или достаточную несущую способность.

С другой стороны, глубокий фундамент подходит, когда поверхностный грунт слабый, и поэтому фундамент должен быть заглублен, где грунт имеет достаточную несущую способность.

Примером фундамента глубокого заложения является свайный фундамент.

---



  1. Что такое свайный фундамент?

Свайный фундамент представляет собой тип глубокого фундамента, который состоит из длинной тонкой колонны, используемой для передачи нагрузки, исходящей от надстройки, на нижележащий грунт за счет поверхностного трения или концевого опорного механизма.

Свайный фундамент представляет собой длинный цилиндр, обычно сделанный из стали или бетона и вбитый глубоко в землю, чтобы служить основанием или опорой для конструкции, построенной на нем.

✔ Иногда в качестве свайного фундамента используют и брус.

✔ Свайный фундамент в основном используется, когда верхний слой грунта слаб и не имеет достаточной несущей способности, чтобы выдержать возложенную на конструкции нагрузку.



---



  2. Пригодность свайного фундамента

Применение свайных фундаментов желательно в следующих случаях:

1. Поверхностный слой грунта слабый, не выдерживает нагрузки сооружения и подвергается чрезмерной осадке.

2. Когда сооружаемая конструкция состоит из очень тяжелых сосредоточенных нагрузок, например, при строительстве высотных зданий, резервуаров для воды, мостов и т. д.

3. Когда уровень грунтовых вод относительно высок.

4. Когда строительство должно осуществляться на берегу реки, в русле реки или на берегу моря, где существует повышенный риск размыва.

5. Когда другие типы фундаментов нецелесообразны или дороги.

6. Когда рядом со строительной площадкой имеется система каналов или глубокие дренажные сооружения. 3. Преимущества свайного фундамента жесткие поверхности.

2. Долговечен.

3. Свайный фундамент можно заказать по предварительному заказу, а также настроить в соответствии с потребностями.

4. Желательно даже для заболоченных сооружений и для всех размеров наземных сооружений.



---



  4. Факторы, влияющие на выбор типа свайного фундамента

Факторы, влияющие на выбор типа свайного фундамента, перечислены ниже:

1. Свойства грунта.

2. Наличие строительных материалов.

3. Виды нагрузки.

4. Необходимая длина сваи.

5. Глубина грунтовых вод.

6. Тип существующих поблизости сооружений.

7. Доступный бюджет и желательная долговечность.

8. Наличие водительского оборудования.

9. Интенсивность подземного стока.



---



  5. Типы свайных фундаментов

Свайные фундаменты можно классифицировать на основе различных факторов, которые обсуждаются ниже:



  A. В зависимости от функции или использования

В зависимости от выполняемой функции или цели свайный фундамент можно классифицировать следующим образом:



  i. Шпунтовые сваи

Шпунтовые сваи — это тип свай, которые в основном используются для обеспечения боковой поддержки и сопротивления боковому давлению, как правило, от рыхлого грунта, потока воды и т. д.

для обшивки траншей, защиты берега, коффердамов и т. д.

✔ Вибромолоты обычно используются при установке шпунтовых свай. Если грунт слишком твердый, то для установки можно использовать ударные молотки.

✔ Шпунтовые сваи состоят из стали, но также могут быть изготовлены из железобетона или дерева.

» Одно из ограничений шпунтовой сваи заключается в том, что ее нельзя использовать для обеспечения вертикальной
поддержки конструкции.»



Некоторые цели шпунтовых свай:

1. Удержание рыхлого грунта вокруг котлованов фундамента.

2. Возведение подпорных стен.

3. Строительство защитных сооружений от эрозии.

4. Закрепление грунта и изоляция фундамента от прилегающих
слоев грунта.



1. Выбор шпунтовых свай

Выбор шпунтовых свай зависит от следующего:

a. Вид работы (постоянная или временная)

b. Условия площадки

в. Требуемый тип защиты

d. Требуемая глубина

e. Возникающий изгибающий момент.



2. Использование шпунтовых свай

Некоторые виды использования шпунтовых свай:

a. Используется при строительстве морских дамб и переборок.

б. Используется при строительстве морских дамб и переборок.

в. Используются в качестве барьеров для стока грунтовых вод.

д. Используется для удержания рыхлого грунта вокруг траншей фундамента.



3. Типы шпунтовых свай

Обычно используются четыре типа шпунтовых свай.



а. Деревянные шпунтовые сваи

✔ Обычно используются для временных конструкций и коротких пролетов.

✔ Способен выдерживать легкие боковые нагрузки.

✔ Таймерные листы соединяются шпунтовыми соединениями.

✔ Требует консервации деревянных шпунтовых свай перед нанесением.

✔ Не подходит для слоев, состоящих из гравия и валунов.



б. Шпунтовые сваи RCC

✔ Эти сваи состоят из сборных железобетонных элементов, которые соединяются между собой шпунтовыми соединениями.

✔ Обычно используется в качестве постоянной конструкции на речных насыпях, каналах и других морских сооружениях.

✔ Носок сваи: Наклонная поверхность для облегчения забивания и блокировки

Головка сваи: Завершается заливкой накрывающей балки.



в. Виниловые шпунтовые сваи

✔ Подходит как для временных, так и для постоянных конструкций.

✔ Лучшая альтернатива стальным, деревянным и бетонным сваям.

✔ Очень прочный и устойчивый к коррозии при воздействии морской воды, где не происходит окисления.



д. Стальные шпунтовые сваи

✔ Стальные сваи широко используются по следующим причинам:

a. Высокая устойчивость к нагрузкам при движении

б. Отличная водонепроницаемость

c. Длину можно легко увеличить с помощью сварки или болтового соединения.

д. Долговечность можно повысить за счет мер защиты от коррозии, таких как покрытие и катодная защита.

✔ Эти сваи обычно соединяются между собой замковым соединением.

✔ Различные формы стальных шпунтовых свай:

a. Нормальные сечения

b. Композитные профили

c. Коробчатые секции

d. Прямые секции полотна



4. Преимущества шпунтовых свай

a. Многоразовый

б. Перерабатываемый

c. Может использоваться как во временных, так и в постоянных конструкциях.

д. Доступны в широком диапазоне форм и размеров.

эл. Требование меньшего обслуживания.

ф. Может быть установлен за очень короткое время.



5. Монтаж шпунтовых свай





---



ii. Несущие сваи

Несущая свая передает вертикальные нагрузки конструкции на подстилающий грунт с помощью механизма торцевой опоры или механизма трения.

В зависимости от механизма передачи нагрузки несущие сваи можно разделить на следующие группы:

Рисунок: Типы несущих свай



a. Концевые опорные сваи

✔  Концевые опорные сваи вбиваются в грунт таким образом, чтобы нижний конец сваи упирался в промежуточный слой между слабым слоем грунта и прочным слоем грунта.

✔  Несущая способность такой сваи может быть легко определена путем умножения площади нижнего конца сваи на несущую способность на той конкретной глубине грунта, на которой она опирается.

Затем, учитывая определенный запас прочности, можно определить диаметр сваи.



б. Висячие сваи

✔ Висячая свая — тип несущей сваи, которая передает нагрузку на грунт за счет механизма трения между поверхностью сваи и окружающим слоем грунта.

✔ Сила трения может развиваться по всей длине сваи или по определенной длине сваи в зависимости от слоя грунта.

✔ В отличие от концевых свай, у висячих свай вся поверхность сваи служит для передачи нагрузок от верхнего строения к грунту.

✔ Несущая способность висячих свай может быть определена путем умножения площади поверхности сваи на силу трения, развиваемую на единицу площади. При проектировании висячих свай необходимо учитывать определенный фактор безопасности.

---

iii. Сваи для уплотнения грунта

Иногда может потребоваться уплотнение грунта для увеличения его несущей способности.

Сваи, используемые для увеличения несущей способности грунта, известны как сваи для уплотнения грунта.

Свая для уплотнения песка является примером сваи для уплотнения почвы.

Рисунок: Свая уплотнения грунта



---



  B. В зависимости от метода строительства или используемого строительного материала

В зависимости от метода строительства свайного фундамента и используемых материалов; свайные фундаменты можно разделить на следующие группы:

i. Деревянные сваи

Деревянные сваи обычно относятся к типу свайного фундамента, в котором используется древесина в качестве строительного материала.

✔ Деревянные сваи чаще всего располагаются ниже уровня воды и могут быть прямоугольными или круглыми.

Срок службы около 30 лет.

✔ При проектировании деревянных свай обычно их диаметр составляет от 12 до 16 дюймов, а длина принимается равной 20-кратному диаметру верхней части или меньше.

Такие сваи могут выдерживать нагрузки от 15 до 20 тонн на сваю.

✔ Обычно стыковые накладки прикрепляются или прикручиваются болтами к деревянным сваям для придания им дополнительной прочности.



Рисунок: Деревянные сваи



Преимущества деревянных свай

Некоторые из преимуществ этих свай можно перечислить следующим образом:

1. Деревянные сваи экономичны из-за легкой доступности древесины.

2. Процесс установки относительно прост и легок.

3. Деревянные сваи можно обрезать до нужной длины даже после установки, и вероятность их повреждения меньше.

4. В случае необходимости удаления деревянных свай их можно легко вытащить.





Недостатки деревянных свай

Некоторые из недостатков этих свай можно перечислить следующим образом:

1. Деревянные сваи нельзя использовать в качестве концевых.

2. Забивка деревянных свай крайне затруднена в твердом слое грунта.

3. При несоблюдении надлежащего ухода в древесине могут появиться дефекты.

4. Должна быть проведена такая обработка древесины, как нанесение консервантов.





Качество деревянных свай

Деревянные сваи должны иметь следующие свойства:

a. Он должен быть без дефектов и иметь качественный звук.

б. Он должен быть прямым.

в. Он должен иметь равномерную конусность.

д. На ней не должно быть дефектов (гниения, расколов, искривления волокон древесины и т.п.), сучков, дырок и т.п.0002 Деревянные сваи можно разделить на следующие типы на основании Руководства ASCE № 17 в разделе «Деревянные сваи и строительная древесина»:

Свая класса А	Минимальный диаметр свай этого класса составляет 14 дюймов.   Использование: Эти сваи должны использоваться для больших нагрузок или большой длины без поддержки.
Свая класса B	Минимальный диаметр для этого класса свай составляет от 12 до 13 дюймов.   Использование: Эти сваи используются для средних нагрузок.
Свая класса C	Минимальный диаметр свай этого класса составляет 12 дюймов.   Использование: Эти сваи используются для временной конструкции.



Консервирующая обработка деревянных свай

✔ Поскольку деревянные сваи должны противостоять влаге, насекомым, грибкам, термитам, различным химическим и атмосферным воздействиям.

Итак, деревянные сваи должны быть хорошо обработаны консервантами для повышения сопротивления и долговечности.

✔  Обычно достаточное количество креозотового масла должным образом пропитывают деревянные штабеля для сохранения и повышения устойчивости к влаге, химическим веществам, насекомым и т. д.

Перед нанесением креозотового масла необходимо выполнить работы по резке, сверлению и созданию каркаса.

Ссадины и порезы должны быть покрыты слоями креозота для предотвращения гниения и биологического, а также химического воздействия.



Чрезмерная забивка деревянных свай

✔ Повреждения из-за чрезмерной забивки являются одним из основных недостатков деревянных свай. Повреждение может произойти на кончике или выше. Так, расчетная грузоподъемность деревянных свай должна быть ограничена 25 тоннами для предотвращения повреждений от перегрузки.

✔ Необходимо тщательно изучить количество ударов на фут заглубления и поведение сваи под нагрузкой. Если есть какие-либо сомнения в повреждении или возможности повреждения; забивку свай следует немедленно прекратить, а для проведения визуального осмотра можно произвести выдергивание двух или более свай.

---

ii. Бетонные сваи

Бетонные сваи в основном состоят из бетона в качестве основного элемента.

Бетонные сваи могут быть дополнительно классифицированы в сборные железобетонные сваи и монолитные бетонные сваи .

Кратко описываются следующим образом:

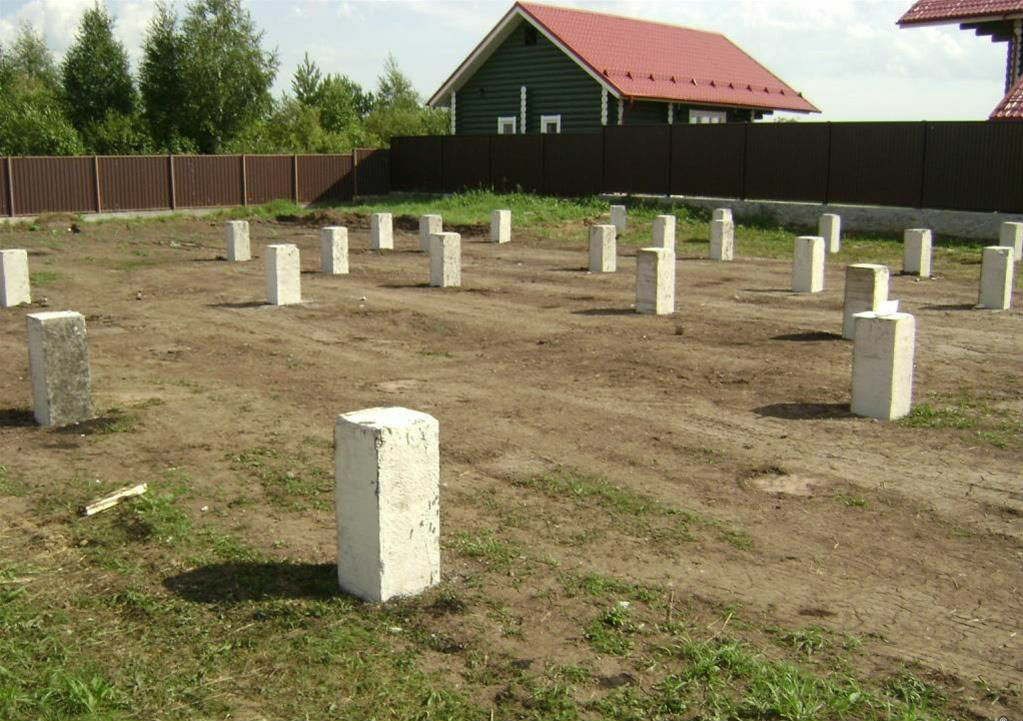

a. Сборные железобетонные сваи

Сборные железобетонные сваи изготавливаются на литейном дворе и надлежащим образом отверждаются. Затем сваи транспортируются к месту их установки.

Длина до 27 м, грузоподъемность до 60 тонн.

Обычно прямоугольные сваи заливают горизонтально, тогда как круглые сваи заливают вертикально.

Сборные бетонные сваи могут быть армированными или неармированными.



Преимущества сборных железобетонных свай

Некоторые преимущества сборных железобетонных свай можно перечислить следующим образом:

1. Сборные сваи обладают высокой прочностью и устойчивостью.

2. Выдерживают нагрузку большой интенсивности.

3. Сборные сваи обладают высокой устойчивостью к коррозии и биологическим дефектам, не подвержены влиянию грунтовых вод.

4. Такие сваи можно использовать практически во всех видах строительства, в том числе и в морских сооружениях.

5. Сборные железобетонные сваи отличаются высокой прочностью и экономичностью.



Недостатки сборных железобетонных свай

Некоторые недостатки сборных железобетонных свай можно перечислить следующим образом:

1. Изменение длины таких свай и мобилизация затруднены.

2. Для забивки свай требуется тяжелое современное оборудование.

3. Существует высокий риск поломки свай при погрузочно-разгрузочных работах или забивке.



б. Монолитные бетонные сваи

Монолитные сваи образуются путем забивания трубчатой ​​секции с закрытым концом для образования пустоты и последующего заполнения пустоты бетоном при извлечении секции. Примеры: различные системы, такие как сваи Franki, сваи Vibro, сваи Alpha и так далее.



Преимущества монолитного бетона

Некоторые из преимуществ монолитных бетонных свай можно перечислить следующим образом:

1. Они более гибкие с точки зрения изменения длины.

2. С такими сваями легче обращаться.

3. Можно легко установить дополнительные сваи.

4. Процесс установки прост и исключает возможность поломки.



Недостатки монолитных бетонных свай

Некоторые из недостатков монолитных бетонных свай можно перечислить следующим образом:

1. Поскольку свая заливается на месте, необходимо предусмотреть подходящее место для хранения строительных материалов.

2. Контроль качества довольно сложен.

3. Трудности могут возникнуть при заливке бетона, если подземный поток воды относительно большой.



---



iii. Стальные сваи

Стальные сваи представляют собой тип свайного фундамента, состоящего из стальных секций. Обычно используемые стальные сваи включают сваи двутаврового сечения, сваи двутаврового сечения и винтовые сваи.

Стальные сваи используются там, где требуется жесткое забивание. Трубчатые сваи забивают открытыми или закрытыми. Их часто заливают бетоном после вождения.

Прокатные стальные профили могут перемещаться длиной до 36 м и выдерживать нагрузку до 170 тонн.

Винтовые сваи могут иметь длину до 24 м и допустимую рабочую нагрузку до 250 тонн.

Стальные сваи в основном используются в качестве концевых свай. Обычно они изготавливаются в виде меньших секций диаметром от 10 до 24 дюймов.



Преимущества стальных свай

Некоторые из преимуществ стальных свай перечислены ниже:

1. Благодаря меньшей площади сечения такие сваи просты в обращении.

2. Стальные сваи легко вбиваются в твердые слои грунта и могут быть погружены на большую глубину.

3. Стальные сваи выдерживают большие нагрузки.



Недостатки стальных свай

Некоторые из недостатков стальных свай можно перечислить следующим образом:

1. Стальные сваи сравнительно дороги.
